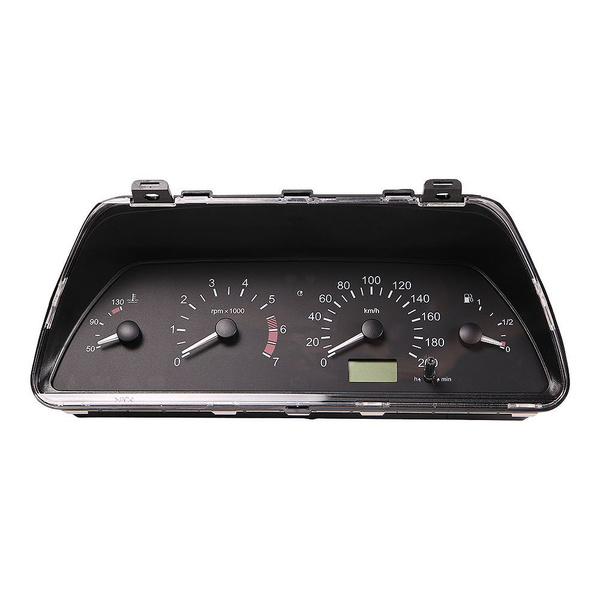

Щиток приборов (комбинация) ВАЗ-2110 производства Счетмаш

Статья обновлена: 04.08.2025

Щиток приборов в автомобиле – основной источник информации для водителя. На моделях ВАЗ-2110 базовым поставщиком этих ключевых компонентов выступал Арзамасский приборостроительный завод «Счетмаш». Серийные комбинации именно этого предприятия штатно устанавливались на «десятку» в первые годы производства.

Классическая панель объединила стрелочные индикаторы скорости, оборотов двигателя, уровня топлива и температуры охлаждающей жидкости. Конструкция включала сигнальные лампы систем автомобиля и одометр с механическим приводом. Расположение органов управления и подсветка соответствовали заводским стандартам десятого семейства.

Панель «Счетмаш» характеризуется лаконичным дизайном и функциональной надежностью. Схема коммутации и разъемы совместимы только с ранними моделями ВАЗ-2110. Особенности работы этой комбинации требуют детального изучения для правильной эксплуатации и обслуживания.

Принцип работы испарительной системы охлаждения спидометра

Перегрев спидометра ВАЗ-2110 при длительной эксплуатации компенсируется замкнутой испарительной системой охлаждения. Основной элемент конструкции – герметичный контур с хладагентом (легкокипящей жидкостью), расположенный непосредственно за шкалой прибора. При работе электронного модуля или механики спидометра выделяемое тепло передается на испарительную камеру, где хладагент поглощает избыточную температуру и переходит в газообразное состояние.

В щитке "Счетмаш" пар перемещается по медным трубкам контура к конденсатору, интегрированному в наружную панель комбинации приборов. Там газ охлаждается потоком воздуха из салона, отдает тепло и конденсируется. Жидкий хладагент самотеком возвращается в испарительную зону, замыкая цикл. Ребристая структура конденсатора и вентиляционные щели на корпусе щитка усиливают теплообмен.

1. Поглощение тепла: хладагент в жидкой фазе испаряется при контакте с нагретым корпусом спидометра.
2. Транспортировка пара: газ перемещается по трубкам к внешним стенкам щитка приборов.
3. Конденсация: тепло рассеивается через алюминиевый радиатор конденсатора.
4. Возврат хладагента: сжиженный агент стекает в зону испарения для нового цикла.

Система работает автономно благодаря разности давлений в контуре, сохраняя температуру спидометра в безопасном диапазоне даже при интенсивных нагрузках.

Расшифровка цветовой маркировки проводов на разъеме

Знание цветовой маркировки проводов упрощает диагностику неисправностей и подключение компонентов комбинации приборов. Ниже приведены стандартные расшифровки для заводской электросхемы ВАЗ-2110 с приборкой "Счетмаш".

Обратите внимание: оттенки могут незначительно варьироваться в зависимости от года выпуска авто. Перед работами обесточьте цепь мультиметром!

Основные провода (основной разъем):

• Красный: питание +12В (при включенном зажигании)
• Черный: масса (-)
• Коричневый: подключение габаритных огней
• Оранжевый: подсветка приборной панели

Сигнальные цепи:

1. Синий: датчик уровня топлива
2. Желтый: контроль заряда АКБ (сигнал с генератора)
3. Зеленый: левый указатель поворота
4. Голубой: правый указатель поворота
5. Бежевый/серый: сигнал с датчика скорости

Важно

Обозначения актуальны при исправной заводской проводке. При замене жгутов свериться с сервисной документацией.

Снятие комбинации приборов ВАЗ-2110 без повреждения фиксаторов торпедо

Подготовьтесь к работе, отключив минусовую клемму аккумулятора для предотвращения короткого замыкания. Осмотрите область вокруг комбинации: ключевые точки крепления – три фиксатора в верхней части (с центром под прицелом спидометра) и два боковых язычка по краям дефлекторов.

Убедитесь в наличии тонкой пластиковой монтажной лопатки или медиатора. Запрещено использовать металлические инструменты – они гарантированно деформируют пластик торпедо при чрезмерном усилии. Все манипуляции выполняются плавно, с фиксацией рукой соседних элементов.

1. Верхние фиксаторы:
   • Вставьте лопатку вертикально в зазор между комбинацией и торпедо над центральным блоком приборов
   • Аккуратным надавливанием на себя отщелкните центральный фиксатор
   • Повторите для левого и правого креплений, смещая лопатку к соответствующим точкам
2. Боковые язычки:
   • Переместитесь к дефлекторам обдува стекла
   • Подведите лопатку под нижний край комбинации под углом 45° к плоскости панели
   • Коротким движением вверх-назад высвободите левый, затем правый фиксатор

Приподнимайте комбинацию на себя, одновременно отключая разъемы проводов с тыльной стороны. Контролируйте усилие – при сопротивлении проверьте пропущенные фиксаторы. Ремонт треснутых язычков потребует демонтажа торпедо целиком.

Диагностика неисправностей цепи подсветки мультиметром на ВАЗ-2110 (Счетмаш)

Проверку цепи подсветки приборов начинают с определения наличия постоянного напряжения +12В на контактах лампочек тахометра/спидометра при включенной подсветке. Мультиметр переводят в режим замера постоянного напряжения (диапазон 20V), черный щуп подключают к "массе" кузова, красный – к центральному контакту патрона лампы подсветки. Отсутствие напряжения указывает на проблему в цепи питания.

Если напряжение в норме, проверяют сопротивление самих лампочек: после механического извлечения лампы из панели мультиметр переключают в режим прозвонки или измерения сопротивления (Ω). Щупами касаются металлического корпуса цоколя и центрального контакта – исправная лампа покажет значение 1–5 Ом. Высокое сопротивление (OL) означает перегорание нити накала.

Дальнейшая диагностика при отсутствии напряжения:

1. Проверить предохранитель F20 (10А) в монтажном блоке, который отвечает за подсветку панели.
2. Осмотреть переключатель подсветки на подрулевой колонке: подать мультиметром питание на его входной контакт (10А, провод черно-желтого цвета), затем измерить напряжение на выходном сигнальном проводе (оранжевый) при включенном свете приборов – должно появиться 12В.
3. Искать обрыв в группе проводов оранжевого цвета по маршруту: монтажный блок → подрулевой переключатель → панель приборов → лампы подсветки, используя режим прозвонки мультиметра:

Участок цепи	Проверка
От F20 до колодки переключателя	Прозвонка на целостность черно-желтого провода
Поворотник → плата панели приборов	Прозвонка оранжевых проводов
Контакты платы "паяльной" стороны	Визуальный осмотр на трещины + прозвонка дорожек к местам пайки ламп

При обнаружении перегоревшего предохранителя:

• Убедиться в отсутствии КЗ: снять лампы подсветки, заменить F20 и последовательно включать их обратно до повторного срабатывания защиты
• Проверить мультиметром (режим Ω) отсутствие замыкания между выводом "+" в патроне невставленной лампы и кузовом

Замена перегоревших ламп на светодиоды в щитке приборов ВАЗ-2110

После демонтажа комбинации приборов визуально определите цоколи перегоревших ламп. В щитке ВАЗ-2110 "Счетмаш" применяются основные типы: Т5 для сигнальных индикаторов (давление масла, заряд АКБ), T10/W5W для подсветки шкал. Ошибки в подборе приведут к несовпадению посадочных гнёзд и размерам колбы.

Подберите светодиодные аналоги аналогичной формы и цоколя. Для сохранения функции диагностики критично проверять полярность при подключении светодиодов – перепутанные контакты не зажгут лампу. Для Т5 используйте плоские SMD-элементы синего или красного свечения, для T10 – цилиндрические белые диоды с широким углом рассеивания.

Сопоставление цоколей и их назначения:

Тип цоколя	Расположение в щитке	Тип светодиода
T5 (миниатюрный)	Сигнальные лампы	SMD 5050 бокового свечения
T10 (W5W)	Подсветка шкал спидометра/тахометра	COB-матрица 360° или купольные 5W

1. Извлеките старые лампы, захватив колбу плоскогубцами.
2. Важно: очистите контакты панели от окислов.
3. Вкрутите светодиоды, соблюдая идентичность цоколя и положение контактов.
4. Тестируйте до сборки щитка.

Предостережение: изменение цвета сигнальных ламп (например, зелёный сигнал поворота на синий) незаконно. Для предотвращения гипермигания поворотников установите дополнительный резистор.

Калибровка стрелки указателя уровня топлива после демонтажа

После установки стрелки на приборную панель необходимо произвести её точную калибровку для корректного отображения уровня горючего. Невыполнение этого этапа приведет к некорректным показаниям на шкале и усложнит контроль за остатком топлива в баке.

Калибровка требует доступа к диагностическому разъёму автомобиля и использования специального программного обеспечения (ПО), совместимого с системой управления двигателем ВАЗ-2110. Обязательно убедитесь, что уровень топлива в баке максимально точен – оптимально провести процедуру после полной заправки.

Процесс калибровки:

1. Подключение диагностического оборудования: Соедините сканер или адаптер с разъёмом OBD-II автомобиля. Запустите соответствующее ПО на ноутбуке или мобильном устройстве.
2. Активация режима обучения: В меню ПО выберите раздел, отвечающий за работу с приборной панелью ("Комбинация приборов", "Dash", "ЭБУ панели"). Найдите опцию "Калибровка датчика уровня топлива", "Обучение стрелки" или аналогичную.
3. Коррекция нулевой позиции:
   • Дождитесь завершения самопроверки приборов (стрелки совершат "прогон" по шкале).
   • При пустом баке (или известном уровне) выполните команду "Установка нуля" в ПО.
   • Убедитесь, что стрелка опустилась до отметки "0" или "RESERVE".
4. Коррекция максимальной позиции:
   • После полной заправки бака активируйте в ПО функцию "Установка максимума".
   • Стрелка должна подняться до отметки "FULL" (или "1").
   • Зафиксируйте изменения в памяти приборной панели.
5. Проверка: Израсходуйте 10-15 литров топлива, сверьте показания стрелки с фактическим остатком. Повторите калибровку при заметном расхождении (более 1/4 шкалы).

Критические нюансы: Калибровка проводится ТОЛЬКО ПОСЛЕ полной сборки панели и подключения всех разъёмов. Работы выполняются при включенном зажигании и работающем двигателе (для стабильного напряжения). Некорректное снятие/установка стрелки (механическое повреждение, перегибы проводов) – частая причина сбоев, требующая замены указателя.

Устранение залипания контактов реле-регулятора напряжения

Залипание контактов приводит к неконтролируемой подаче напряжения от генератора на бортовую сеть. Это вызывает сбои в работе комбинации приборов Счетмаш: стрелки спидометра и тахометра хаотично дёргаются, указатели уровня топлива и температуры показывают неверные значения, возможны перебои подсветки и загорание контрольных ламп. Перепады напряжения также провоцируют выход из строя датчиков и быстрый разряд АКБ.

Диагностику необходимо начать с замера напряжения на клеммах аккумулятора при работающем двигателе на 2000 об/мин. Если прибор фиксирует значения выше 14.7 В или хаотичные скачки в диапазоне 12-16 В – проблема в реле-регуляторе. Для окончательного подтверждения снимите щеточный узел с генератора и проверьте подвижность контактов визуально.

Методы устранения залипания

Порядок действий зависит от степени повреждения контактов:

1. Очистка при незначительном залипании:
   • Демонтируйте реле-регулятор напряжения с генератора ВАЗ-2110
   • Зачистите графитовые щётки и контактные площадки надфилем или мелкозернистой наждачной бумагой
   • Обработайте поверхности очистителем-деоксидантом
2. Расклинивание пружины при механическом закусывании:
   • С помощью тонкой отвёртки отогните натяжную пластину
   • Проверьте свободный ход пружины между контактами
   • Капните на подвижные элементы термостойкую смазку
3. Замена при критическом износе:
   • Установите новый реле-регулятор Я112В (оригинал) или аналог от Bosch/Denso
   • Проверьте плотность прилегания проводов к клеммам «Ш» и «В»

После восстановления работоспособности запустите двигатель и выполните контрольный замер напряжения. Убедитесь в стабильных показаниях на тахометре и вольтметре панели Счетмаш при плавном увеличении оборотов до 3000 об/мин. Для профилактики повторного залипания раз в 2 года очищайте контакты и меняйте щетки при их износе ниже 5 мм.

Чистка токоведущих дорожек платы комбинации приборов ВАЗ-2110 от окислов

Используйте ластик для карандашей (типа "Koh-i-noor") средней жесткости – аккуратно трите вдоль дорожек до исчезновения темного налета. Уделите особое внимание зонам контактов штекеров и реле, где окислы нарушают проводимость. Удалите остатки резинки мягкой кисточкой или сжатым воздухом, избегая попадания частиц на другие компоненты платы.

Протрите обработанные участки ватной палочкой, смоченной в изопропиловом спирте высокой концентрации (не ниже 90%), очищая поверхность от микроостатков и обезжиривая её. Для труднодоступных мест между дорожек используйте зубочистку с намотанной ватой – действуйте осторожно, предотвращая повреждение токопроводящего слоя. Дайте плате полностью высохнуть в течение 15-20 минут перед сборкой.

Дополнительные рекомендации

• Контроль наглядности: после чистки проверяйте дорожки под ярким светом – блестящая поверхность медного слоя без матовых пятен свидетельствует о корректной обработке.
• Запрещенные средства: избегайте ацетона (разъедает лаковую маску), металлических щеток (царапают медь) и воды (вызывает электрохимическую коррозию).
• Защитная обработка: после тестирования работоспособности нанесите на контактные группы силиконовую смазку-диэлектрик – она замедлит повторное окисление.

Проверка исправности датчика давления масла ВАЗ-2110 со счетмаш-панелью

Перед началом проверки убедитесь, что уровень моторного масла в картере двигателя соответствует норме. Прогрейте двигатель до рабочей температуры – низкая вязкость холодного масла дает заниженные показания давления.

Мигающая или постоянно горящая аварийная лампа давления масла при запущенном двигателе – основной сигнал для проверки. Однако помните, что реальное давление проверяется манометром, а датчик лишь подает сигнал на панель.

Пошаговая проверка датчика давления масла

Для точной диагностики используйте контрольный манометр. Однако основные неисправности датчика можно выявить мультиметром.

1. Визуальный осмотр датчика и проводки: Убедитесь в отсутствии подтеканий масла по корпусу датчика и вокруг резьбового соединения. Проверьте целостность проводов, идущих к датчику (один провод зависит от года выпуска и типа панели приборов – для счетмаш часто это темно-серый провод КШ), и надежность их подключения к клеммам датчика и реле давления масла (установлен рядом на кронштейне). Осмотрите разъемы на предмет окисления.
2. Проверка датчика контрольным манометром: (Наиболее точный метод) Выкрутите штатный датчик. В его резьбовое отверстие вверните переходник контрольного манометра. Заведите двигатель и сравните показания контрольного манометра на холостых оборотах и оборотах 4000-5000 об/мин со значениями, указанными в руководстве по ремонту ВАЗ-2110 (обычно ок. 0.35-0.45 МПа на ХХ и 3.5-4.5 МПа на 5к об/мин). Если давление в норме – неисправен датчик или его цепь.
3. Проверка датчика мультиметром:
   • Снимите разъем с датчика давления масла.
   • Переведите мультиметр в режим проверки сопротивления (Омы).
   • При выключенном зажигании и неработающем двигателе (давление масла отсутствует) измерьте сопротивление между клеммой датчика (+) и корпусом двигателя (масса). Исправный датчик должен показывать 0 Ом (контакты внутри замкнуты – сигнал "нет давления" на панель).
   • Подайте небольшое давление воздуха через входное отверстие датчика (аккуратно!). Сопротивление должно стать бесконечным (контакты разомкнуты – сигнал "есть давление"). Для симуляции давления можно аккуратно нажать на мембрану тонким неметаллическим предметом (осторожно, чтобы не повредить! пластиковая палочка).
4. Проверка сигнальной лампы панели Снимите разъем с датчика давления масла. При включенном зажигании (двигатель не запускать!) лампа давления должна гореть. Если лампа не горит – проверьте лампу на панели приборов, целостность проводки от панели к датчику и предохранители.
5. Проверка реле давления масла На ВАЗ-2110 реле давления масла (обычно расположено рядом с датчиком на кронштейне) управляет сигнальной лампой. Проверьте его работоспособность согласно схеме или методом замены на заведомо исправное.
6. Проверка панели приборов "Счетмаш" Хотя сама панель ломается реже, при всех исправных элементах цепи (датчик, реле, проводка), подозрение может пасть на выход из строя приемной схемы лампы на панели.

Важно: Отсутствие роста давления при увеличении оборотов или постоянное горение лампы давления требуют немедленной диагностики двигателя. Неисправность масляного насоса, забитый масляный фильтр, износ вкладышей шатунных и коренных подшипников опасны для двигателя.

Состояние двигателя	Состояние датчика	Сопротивление датчика	Лампочка давления масла
Зажигание включено, двигатель STOP	Давление отсутствует	≈ 0 Ом	Горит
Двигатель на ХХ	Давление есть (> 0.35 МПа)	∞ (бесконечное)	Не горит

Последовательность установки стрелок при сборке комбинации ВАЗ-2110 (Счетмаш)

Перед началом монтажа убедитесь в чистоте посадочных мест осей и отсутствии повреждений на втулках стрелок. Подготовьте комплект стрелок спидометра, тахометра, указателей уровня топлива и температуры охлаждающей жидкости.

Соблюдайте последовательность установки компонентов для предотвращения взаимного повреждения при монтаже. Используйте мягкий пресс или специализированный съёмник для фиксации без перекоса.

1. Установите стрелку спидометра: Совместите фиксатор с прорезью оси двигателя. Плавно надавите до характерного щелчка, контролируя перпендикулярность посадки.
2. Закрепите стрелку тахометра: Повторите процедуру на соседней оси. Проверьте отсутствие контакта со шкалой в нулевом положении.
3. Смонтируйте указатель уровня топлива: Ориентируйте базу стрелки по метке на оси. Запрещено прилагать усилие более 5 Н·м.
4. Установите стрелку температуры ОЖ: Убедитесь в совпадении направляющего паза с ограничительным штифтом оси.

Рекомендации по калибровке

После механического монтажа проверьте плавность хода каждой стрелки вручную. При выявлении заеданий демонтируйте компонент пинцетом и устраните причину перекоса. Тестовый запуск выполняется в таком порядке:

Прибор	Положение в покое
Топливомер	Антибликовая метка на ½ шкалы
Тахометр	Желтый сектор ≥ 6000 об/мин
Спидометр	Фиксация красным сегментом

Контролируйте соосность стрелок визуально под углом 45°. Дефекты немедленно устраняйте заменой шкалы или корректировкой положения осей.

Регулировка нулевого положения тахометра отверткой

Демонтируйте рулевое колесо и снимите пластиковый кожух щитка приборов для доступа к тыльной стороне комбинации. Отключите разъемы питания тахометра и топливного указателя перед началом работ.

Включите зажигание без запуска двигателя. Найдите отверстие регулировочного потенциометра (Ø~3 мм) на задней стенке тахометра. Вращайте винт крестообразной отверткой против часовой стрелки, пока стрелка не совместится с нулевой отметкой шкалы. Фиксируйте положение после каждой корректировки.

1. Контроль точности: после установки стрелки на "0" встряхните прибор (лёгкое постукивание) для проверки стабильности положения.
2. Калибровка под нагрузкой: запустите двигатель, убедитесь в правильности показаний на холостом ходу (800±50 об/мин).
3. При отсутствии реакции стрелки проверьте целостность:
   • провода "М" (масса) на корпусе приборной панели
   • контакта "И" (сигнальный вход) на разъёме Х1

Сопряжение генератора импульсов спидометра с ЭБУ

Генератор импульсов спидометра (ГИС), расположенный в коробке передач ВАЗ-2110, формирует сигнал частоты вращения вторичного вала. Этот сигнал поступает на комбинацию приборов "Счетмаш" для отображения скорости, но также передается на электронный блок управления двигателем (ЭБУ) для корректировки топливоподачи, холостого хода и круиз-контроля.

Для передачи импульсов на ЭБУ используется выделенная проводная линия. Сигнал ГИС имеет аналоговый характер, но ЭБУ требует цифрового формата, поэтому в цепи устанавливается преобразующий резистор. Его номинал (обычно 0.5-1.5 кОм) согласуется с входным сопротивлением контроллера, предотвращая искажение фронтов импульсов.

Ключевые аспекты подключения

• Распиновка разъёмов: Сигнал ГИС выводится с контакта Х1 комбинации приборов (как правило, зелёный провод) на вход ЭБУ (контакт 9 колодки ХР1).
• Фильтрация помех: Параллельно цепи устанавливается конденсатор ёмкостью 0.1-0.5 мкФ для подавления ВЧ-наводок.
• Калибровка: После соединения требуется адаптация параметров в прошивке ЭБУ (число импульсов на км) для точного расчёта скорости.

Параметр	Значение/Действие
Выход ГИС (комбинация)	Контакт Х1 (зелёный провод)
Вход ЭБУ	Контакт 9 разъёма ХР1
Резистор преобразования	1 кОм (±5%), 0.5 Вт

Ошибки сопряжения (например, обрыв цепи) фиксируются ЭБУ как код Р0500 и приводят к некорректной работе спидометра, отключению систем стабилизации оборотов холостого хода.

Распиновка диагностического разъема К-линии

16-контактный диагностический разъём OBD-II на ВАЗ-2110 со щитком приборов Счетмаш использует стандарт распиновки ISO 9141-2. Ключевым контактом для диагностики является пин №7 – это К-Line, обеспечивающий передачу диагностических данных между электронными блоками и сканером.

Для корректной работы диагностического оборудования необходимо подключение к следующим контактам:

Номер пина	Назначение
4	Заземление кузова (GND)
7	K-Line (диагностическая линия)
16	Напряжение +12V (питание)

Пин 5 (сигнальное заземление) и пин 15 (L-Line) в стандартных процедурах диагностики К-линии обычно не задействуются. Подключение питания с пина 16 обязательно для активации сканера.

Методы восстановления стертых символов на пиктограммах

При реставрации шкал приборов ВАЗ-2110 производства "Счетмаш" основная сложность заключается в равномерном восстановлении вытертых и выцветших элементов без потери оригинальной фактуры поверхности. Графические символы на таких панелях страдают от абразивного воздействия при чистке и УФ-излучения, что приводит к исчезновению тонких линий обозначений.

Первым этапом всегда является деликатная очистка поверхности изопропиловым спиртом для удаления загрязнений без повреждения остатков краски. Требуется тщательная диагностика под лупой для оценки сохранности лакового слоя и границ уцелевших фрагментов символов, так как это определяет выбор метода реконструкции.

Практические методики реставрации

Художественное воспроизведение:

1. Точечное подкрашивание ретушными кистями №00-000 с использованием автомобильных эмалей на основе акрила
2. Лазерное сканирование уцелевших фрагментов с последующим:
   • Векторным моделированием недостающих элементов в CorelDraw
   • Печатью трафаретов на виниловой пленке плоттером
   • Многослойным нанесением УФ-стойкой краски через трафарет

Нетрадиционные подходы включают:

• Использование микроаппликатора с фотополимером под электронным микроскопом
• Химическую активацию сохранившихся пигментов реактивами для восстановления люминесценции

Материал	Преимущества	Ограничения
Спецэмаль POR-15	Устойчивость к вибрациям	Требует выдерживания 72 часа
Фотолюминофоры	Восстановление "свечения"	Сложность цветопередачи

Проверка целостности шлейфа контрольных ламп

Целостность шлейфа подтверждает отсутствие обрывов токопроводящих дорожек, обеспечивающих передачу сигналов к контрольным лампам комбинации приборов. Повреждение любого участка проводящей линии приводит к некорректной индикации или полному выходу из строя сигнальных элементов панели.

Процедура проверки осуществляется мультиметром в режиме измерения сопротивления. Начинайте с визуального осмотра гибкой платы на предмет очевидных дефектов: переломов, перетертостей изоляции или потемнений контактных площадок. Любые механические повреждения требуют замены шлейфа.

1. Подготовительные работы: Отключите минусовую клемму аккумулятора, снимите комбинацию приборов.
2. Тестирование линий:
   • Поместите щупы мультиметра на парные контакты разъёма шлейфа
   • Эталонное сопротивление исправного проводника составляет 0.1-0.5 Ом
3. Пошаговая прозвонка: Последовательно проверьте все дорожки шлейфа, соответствующие:
   • Индикаторам давления масла (дорожка №16-18)
   • Лампе ручного тормоза (дорожка №19)
   • Символу заряда АКБ (дорожка №20)

Обнаруженные дефекты	Действия
Сопротивление выше 5 Ом	Локальный ремонт токопроводящим клеем
Обрыв цепи (∞ Ом)	Замена шлейфа целиком
Короткое замыкание	Обязательная замена компонента

Настройка точности одометра через корректировочный винт

Корректировочный винт расположен на задней панели комбинации приборов ВАЗ-2110 производства "Счетмаш". Он предназначен для механической регулировки передаточного отношения между приводом троса спидометра и механизмом одометра.

Доступ к винту осуществляется после демонтажа щитка приборов. Перед регулировкой проверьте целостность шестеренок редуктора и очистите зубья от загрязнений. Используйте эталонный измеритель пробега для сравнения показаний.

Пошаговая процедура коррекции

1. Зафиксируйте текущие показания основного и суточного одометров
2. Открутите стопорную гайку винта (при наличии) шестигранником на 5 мм
3. Проведите контрольный замер пройденного расстояния с помощью GPS или километровых столбов
4. Сравните данные:

   Показания одометра	Действие
   Завышены	Вращение против часовой стрелки
   Занижены	Вращение по часовой стрелке

5. Производите регулировку мелкими шагами (1/8 оборота) с промежуточными тест-драйвами
6. Добейтесь расхождения не более ±2% с эталонными значениями
7. Зафиксируйте винт контргайкой и установите приборную панель обратно

Корректировка влияет на оба одометра одновременно. Регулировочный винт чувствителен к перетяжке – при чрезмерном усилии возможен срыв резьбы.

Ремонт треснувшего корпуса эпоксидным составом

Демонтировать комбинацию из автомобиля, аккуратно снять стекло и стрелки приборов во избежание повреждений. Зачистить поврежденные участки корпуса наждачной бумагой средней зернистости для удаления загрязнений и улучшения адгезии. Обезжирить поверхности очистителем на основе изопропилового спирта.

Вырезать армирующий материал из стеклосетки или медицинского бинта по форме трещины с запасом 10–15 мм. Высушить корпус компрессором или чистой ветошью для исключения остаточной влаги. Подготовить эпоксидную смолу с отвердителем, тщательно смешав компоненты строго по инструкции производителя.

Технология нанесения состава

Нанести первый тонкий слой эпоксидного клея шпателем на область трещины с внутренней стороны корпуса. Наложить подготовленный армирующий материал, утопив его в составе. Поверх сетки распределить основной рабочий слой толщиной 2–3 мм, перекрывая границы дефекта на 20 мм.Зафиксировать корпус струбцинами или грузом через демпфирующую прокладку для равномерного давления. Удалить излишки смеси до застывания. Сушку производить 24 часа при +20...25°C и влажности до 60%. После полимеризации обработать зону ремонта мелкозернистой наждачкой для выравнивания поверхности.Ключевые параметры состава:

• Время жизни смеси: 15–40 минут
• Полное отверждение: 24 часа
• Рабочая температура эксплуатации: -40...+120°C

Извлечение сломавшихся лампочек из патронов комбинации приборов ВАЗ-2110 "Счетмаш"

При замене перегоревших лампочек цоколь или стеклянная колба часто остаются внутри глубоких пластиковых патронов платы приборного щитка. Это происходит из-за коррозии контактов либо прикипания металла, особенно при использовании ламп накаливания низкого качества.

Для безопасного извлечения обломков потребуется тонкий инструмент: длинная деревянная зубочистка, пластиковый пинцет или медицинский зажим с плоскими губами. Зубочисткой аккуратно расковыривают оставшуюся часть цоколя по краям, а пинцетом захватывают его стенки. Допустимо использовать тонкие плоскогубцы, обернутые изолентой для защиты патрона.

Порядок действий для сложных случаев:

• Если колба цела, но цоколь прикипел: прокалите в течение 3-5 секунд кончик миниатюрного паяльника (до 25 Вт) и прислоните к металлической части цоколя – после остывания он легче извлекается.
• При разрушении стеклянной колбы: аккуратно выдуйте осколки резиновой грушей, затем плавно проверните пластиковый патрон против часовой стрелки вместе с застрявшими частями.
• При заржавевшем основании: нанесите каплю жидкого ключа WD-40 на 10-15 минут для растворения коррозии, используя иглу шприца для точечной обработки.

Категорически избегайте металлических шил или необработанных плоскогубцев – даже следы царапин на токопроводящих дорожках платы вызовут сбои в работе подсветки. Подготавливайте новые лампочки с покрытием контактов токопроводящей смазкой перед установкой.

Технология пайки оборванных контактов тахометра

Для восстановления обрыва цепи тахометра на комбинации приборов ВАЗ-2110 "Счетмаш" снимите комбинацию с автомобиля, предварительно отсоединив клемму АКБ. Аккуратно разберите щиток, открутив крепежные винты на задней крышке. Извлеките плату из корпуса, фиксируя расположение пружинных контактов спидометра и световодов – их смещение усложнит сборку.

Визуально определите место обрыва на дорожке тахометра. Типичные точки повреждения: зона пайки резистора обратной связи или участки возле штырьковых разъемов. Зачистите лак с оборванной дорожки скальпелем на 2-3 мм по краям разрыва, обезжирьте спиртом. Прогрейте контактную площадку паяльником 25-40 Вт для удаления остатков старого припоя.

1. Подготовка перемычки: Отрежьте отрезок монтажного провода МГТФ 0.35 мм² длиной на 15-20 мм больше разрыва. Снимите изоляцию с концов на 3 мм, залудите выводы канифольным флюсом.
2. Фиксация: Приложите проводник вдоль поврежденной дорожки, припаяв один конец к неповрежденной части цепи. Изгиб провода не должен создавать механическое напряжение.
3. Пайка: Прижмите свободный конец провода ко второму участку дорожки, нанесите припой ПОС-60 (диаметр 1-2 мм). Оптимальное время контакта паяльника – 2-3 секунды. Допустимая высота наплыва: 1-1.5 мм.

Проверьте мультиметром целостность восстановленной линии в режиме прозвонки. Обеспечьте изоляцию перемычки от соседних дорожек термоусадкой или герметиком. После сборки щитка протестируйте работу тахометра на заглушенном двигателе (стрелка должна показывать 800-900 об/мин) и на холостых оборотах.

Проверка герметичности уплотнителя индикатора температуры

Демонтируйте комбинацию приборов из автомобиля для обеспечения доступа к тыльной стороне панели индикаторов. Проверьте посадочное место индикатора температуры и резиновый уплотнитель (кольцо) на предмет механических повреждений: трещин, надрывов или затвердевания материала. Также осмотрите прилегающие поверхности на наличие моторного масла или охлаждающей жидкости, так как они ускоряют деградацию резины.

Извлеките индикатор температуры из гнезда плавными вращающими движениями. Протрите его корпус и посадочный канал сухой ветошью. Подготовьте герметичную емкость с теплой водой (40–60 °C). Погрузите извлеченный индикатор с уплотнителем в воду на 3–5 минут – появление воздушных пузырьков укажет на разгерметизацию.

Критерии оценки:

• Без дефектов: пузырьки отсутствуют в течение всего теста.
• Требуется замена: стабильный поток пузырьков или капли изолятора на поверхности индикатора.

Профилактика

1. Наносите термостойкий силиконовый герметик тонким слоем на уплотнитель при монтаже.
2. Избегайте перетяжки при закручивании индикатора – усилие не должно превышать 0.5 Н·м.
3. Проверяйте состояние уплотнителя каждые 15 000 км пробега.

Материал уплотнителя	Предельная рабочая температура	Стандартный ресурс
Термостойкая резина (EPDM)	до +130 °C	5 лет / 80 000 км

Диагностика короткого замыкания в цепи АБС

При появлении ошибок АБС, связанных с коротким замыканием, требуется последовательная проверка цепей датчиков и модулятора. Начинайте с визуального осмотра проводки в моторном отсеке и возле колес, обращая внимание на повреждения изоляции, признаки оплавления или контакта с горячими поверхностями.

Используйте мультиметр в режиме прозвонки для поиска замыкания на массу. Отсоедините разъемы АБС от блока управления и датчиков колес, затем проверьте сопротивление между каждым сигнальным проводом и кузовом автомобиля. Показания ниже 1 Ом указывают на короткое замыкание.

Этапы локализации неисправности

1. Проверка датчиков колес: Измерьте сопротивление между контактами разъема датчика (норма: 0.8-1.8 кОм). Значение "0" или "∞" свидетельствует о неисправности.
2. Тест проводки к блоку управления: Прозвоните цепи от разъемов датчиков до колодки ЭБУ АБС, исключая обрыв и КЗ между проводами.
3. Диагностика модулятора: Отсоедините гидроблок, проверьте сопротивление на его клеммах. Замыкание внутри модулятора проявляется как нулевое сопротивление между силовыми контактами.

При выявлении поврежденной секции проводки замените проблемный участок, используя термостойкие кембрики при монтаже. После ремонта очистите память ЭБУ через диагностический разъем и проведите тестовую поездку для проверки исчезновения ошибки АБС.

Особенности подключения иммобилайзера панели Счетмаш

Подключение иммобилайзера на панели "Счетмаш" ВАЗ-2110 требует точного следования электрической схеме из технической документации. Работы начинают только при отключенной минусовой клемме АКБ. Основное взаимодействие происходит через колодку жгута приборной панели (контакты Х1 и Х2), при этом обязательно проверяют целостность проводов цепи CAN-шины и питания.

Предустановленный иммобилайзер "Счетмаш" синхронизируется с блоком управления двигателем (ЭБУ) через диагностический разъем OBD-II. После физического монтажа компонентов требуется программная адаптация: активация функции в прошивке ЭБУ и регистрация ключей методом прописывания в память контроллера с помощью специализированного ПО (например, через K-Line адаптер и ПО типа "Combiset"). Неверная последовательность калибровки приведет к блокировке запуска.

Ключевые этапы подключения

1. Подготовка цепи питания: подключение красного провода иммобилайзера к +12В (через предохранитель 15А), черного – к массе кузова.
2. Интеграция с CAN-шиной: соединение оранжевого и серого проводов с соответствующими линиями CAN-Low/CAN-High в колодке Х2 панели.
3. Коммутация с ЭБУ: объединение диагностических линий на разъеме OBD-II (пины 7/K-Line и 15/L-Line).
4. Тестирование ошибок: проверка отсутствия КЗ мультиметром перед подачей питания.

Выявление паразитных токов утечки через приборную панель

Основным признаком утечки тока через приборный щиток ВАЗ-2110 "Счетмаш" является быстрая разрядка аккумулятора при длительной стоянке. При подозрении на паразитный расход энергии необходим замер мультиметром тока утечки с полным отключением приборной панели от штатной электропроводки. Результаты сверяют с нормой – допустимое значение не должно превышать 30-50 мА при полностью выключенном бортовом оборудовании.

Для локализации проблемы следует поэтапно отключать разъемы панели (X1, X2), одновременно отслеживая показания мультиметра. Пиковые падения тока при снятии конкретного коннектора укажут на проблемный сегмент цепи. Отдельное внимание уделяют блокам спидометра, тахометра, индикации температуры охлаждающей жидкости и давления масла – их внутренние цепи склонны к замыканиям при старении компонентов.

Ключевые шаги диагностики:

1. Подготовка: отключение зажигания, выжидание 10 мин до деактивации ЭБУ
2. Замер тока: подключение мультиметра в разрыв минусовой клеммы АКБ
3. Проверка панели: поочередное снятие разъемов и мониторинг изменений тока
4. Фокусировка: тестирование подозрительных цепочек (подсветка, CAN-шина, датчики)

Компонент	Типовая неисправность	Метод проверки
Блок индикации ЭСУД	Короткое замыкание платы контроллера	Замер сопротивления по питающим цепям
Штатная подсветка	Пробой диодов переключателей	Визуальный осмотр при включенных фарах
Контактные группы	Окисление разъемов	Прозвонка фишек X1-X2 мультиметром

Для устранения обнаруженных проблем выполняют очистку окисленных контактов проводки, замену неисправных датчиков или компонентов приборного блока. При повреждении дорожек платы может потребоваться ремонт щитка с демонтажем ЦАП спидометра. После манипуляций обязателен контрольный замер утечки с установкой всех разъемов на место.

Замена резиновых амортизаторов креплений вибрации

Осторожно снимите изношенный резиновый амортизатор с металлического кронштейна крепления комбинации приборов при помощи плоской отвертки. Подденьте край демпфера легкими раскачивающими движениями миниатюрной лопаткой или тонкими пассатижами, избегая повреждения посадочного гнезда на корпусе щитка.

Очистите посадочные места от грязи и остатков резины спиртовым раствором перед установкой новых амортизаторов. Убедитесь в отсутствии деформации металлических держателей виброопор и их свободном ходе относительно крепежных болтов кузова автомобиля.

Установка новых компонентов

1. Наденьте новый амортизатор на выступающий шток кронштейна под углом 45°, равномерно распределяя усилие по периметру резинового элемента
2. Продавите демпфер пальцами до характерного щелчка, подтверждающего фиксацию внутри металлического корпуса крепления
3. Повторите процедуру для всех четырех амортизаторов виброизоляции

Контроль качества: После сборки проверьте отсутствие люфтов при ручном покачивании комбинации приборов. Запустите двигатель для оценки гашения вибраций на разных режимах работы силового агрегата.

Техника демонтажа штекеров без повреждения фиксаторов

Перед началом работ с комбинацией приборов ВАЗ-2110 производства Счетмаш критически важно освоить безопасный метод отсоединения электрических разъемов. Используние грубой силы или неподходящих инструментов неизбежно приводит к слому пластиковых фиксаторов (усиков, язычков), обеспечивающих надежность соединения при вибрациях.

Следует понимать, что фиксатор – это хрупкий пластиковый элемент, который необходимо аккуратно отвести в сторону или снизу вверх для освобождения корпуса штекера. Повреждение фиксатора сделает соединение ненадежным и потребует либо замены всего штекера (дорого и сложно), либо сомнительных методов фиксации вроде изоленты.

Последовательность безопасного демонтажа:

1. Подготовка: Внимательно осмотрите конкретный разъем на комбинации приборов. Найдите пластиковый фиксатор (обычно один или два выступа сбоку или сверху корпуса штекера). Обеспечьте хорошее освещение рабочей зоны.
2. Фиксация корпуса: Зафиксируйте корпус комбинации приборов или жгут проводов одной рукой. Это предотвратит дергание проводов при снятии разъема и даст лучший контроль. Корпус самого разъема держите крепко пальцами свободной руки.
3. Освобождение фиксатора:
   • Визуально определите тип фиксатора и направление его движения при защелкивании (обычно "вниз" или "на себя").
   • Кончиком пальца (большого или указательного, в зависимости от положения) аккуратно надавите точно на фиксирующий язычок, перемещая его в положение "разблокировки". Действие должно прикладываться строго к тому месту, где пластиковый фиксатор сцеплен с корпусом, чтобы именно вывести его из зацепления.
   • Избегайте следующих инструментов: отвертки (особенно металлические), ножи, шило. Их грубое применение – главная причина повреждений.
4. Извлечение штекера: Только после четкого ощущения или визуального подтверждения, что фиксатор полностью отведен и зацепление исчезло (часто сопровождается легким щелчком), плавно потяните корпус разъема прямо назад вдоль оси контактов. Никаких сдвигов вбок или перекосов!
5. Проверка: Сняв разъем, еще раз осмотрите фиксатор на предмет целостности.

Нельзя использовать	Можно использовать (при трудном доступе)
Металлическая отвертка	Тонкая пластиковая лопатка
Нож	Кусок пластиковой карты
Шило	Зажим канцелярский для мягкой фиксации язычка

Предостережение: Если пластик (особенно на проводе) кажется жестким и фиксатор не сдвигается пальцем или пластиковой лопаткой с приемлемым усилием, прекратите действия! Возможно, защелка залипла или механически повреждена ранее. Попытка силовой разблокировки гарантированно приведет к отлому. Пересмотрите стратегию или аккуратно нагрейте область штекера феном до температуры рук (~25-30°C), чтобы пластик стал чуть податливее.

Восстановление работы сигнализатора ремня безопасности

Диагностику начинают с проверки целостности штекера X11 на задней панели комбинации приборов Счетмаш. Убедитесь, что фишка плотно установлена и контакты не имеют окислов. Прозвоните мультиметром пины 8 (масса) и 9 (сигнал) штекера X2 колодки ремня безопасности.

Демонтируйте сиденье водителя для доступа к концевику пряжки. Замкните контакты пряжки перемычкой - если на щитке загорелся индикатор, неисправен сам концевик. При отсутствии реакции расширенную диагностику выполняют на заводской шине К-line через тестовый режим комбинации приборов.

1. Проверка сигнальних цепей:
   • Диодный контроль напряжения на контакте Х11/9 (норма: +12V при непристёгнутом ремне)
   • Тест дорожек платы щитка в зоне резисторов R17-R19
2. Калибровка датчика:
   • Сброс ошибок через диагностическое оборудование (например, ELM327)
   • Адаптация нулевого положения после замены пряжки

Код ошибки	Значение	Решение
B1015	Короткое замыкание массы концевика	Ремонт проводки сиденья
B1016	Обрыв цепи индикатора	Замена светодиода щитка

Важно: При разборке комбинации отсоедините клемму АКБ! После сборки и подключения аккумулятора выполните инициализацию системы поворотом ключа в положение "Зажигание" на 15 секунд.

Калибровка датчика указателя температуры охлаждающей жидкости

Калибровка датчика ТОЖ (термистора ММ106) для комбинации "Счетмаш" требует точного соответствия электрических параметров. Необходим мультиметр, эталонный термометр и ёмкость с нагреваемой охлаждающей жидкостью. Датчик погружается в жидкость, после чего замеряется его сопротивление при контрольных температурах: +40°C, +80°C и +100°C.

Сверьте полученные значения с эталонными для ВАЗ-2110:

+40°C: 1,16–1,33 кОм

+80°C: 320–334 Ом

+100°C: 177–185 Ом

Отклонения свыше 5% указывают на необходимость замены датчика во избежание некорректного отображения температуры на щитке приборов.

Операции при отклонениях

• Допустимое колебание: Шкала указателя на комбинации допускает погрешность до 5°, но резкие скачки стрелки в движении требуют внеплановой проверки.
• Ошибка указателя: При несоответствии значений проверьте качество контактов от датчика до комбинации и целостность провода (черного с синей полосой).
• Принудительная имитация: Для проверки шкалы приборов подключите резистор 300 Ом вместо датчика – стрелка должна установиться на отметке ~85°C.

Важно: Калибровка выполняется только при замене датчика или комбинации. При перепайке платы щитка "Счетмаш" обязательна проверка подстроечных резисторов импульсного стабилизатора.

Устранение заедания механизма спидометра после мойки

Основная причина заедания – попадание влаги в привод спидометра через неплотности троса. Вода смешивается с пылью и смазкой внутри оплётки, образуя абразивную массу. При высыхании остаются кристаллизованные отложения, блокирующие вращение внутреннего тросового сердечника.

Для решения проблемы потребуется комплексная очистка и смазка узла. Обязательно проверьте состояние сальника в месте входа троса в КПП – его повреждение провоцирует повторное попадание грязи.

• Демонтируйте трос спидометра: снимите декоративный кожух рулевой колонки, открутите гайку крепления в моторном отсеке возле коробки передач и отсоедините наконечник от приборной панели
• Промойте оплётку керосином: вертикально зафиксируйте трос и залейте очиститель в верхнюю часть оплётки, пока стекающая жидкость не станет чистой
• Обработайте сердечник: протрите металлический трос безворсовой ветошью, нанесите графитовую смазку
• Соберите узел: установите трос на место, обеспечив плавные изгибы без переломов. Замените повреждённые резиновые уплотнители

Проверка работоспособности реле поворотов мультиметром на ВАЗ-2110

Реле поворотов в монтажном блоке ВАЗ-2110 (комбинация "Счетмаш") расположено справа в ногах водителя за декоративной панелью. Обозначается как "К4" или "RS493.3787", имеет 5 контактов под прямоугольный разъем.

Подготовьте мультиметр: переключите в режим измерения сопротивления (Ω) или прозвонки. Снимите реле с блока предварительно отжав фиксатор. Визуально убедитесь в отсутствии оплавлений корпуса и окислов на контактах.

1. Проверка обмотки: Приложите щупы мультиметра к контактам 85 и 86 реле. Исправная обмотка покажет сопротивление 75–80 Ом. Отсутствие показаний укажет на обрыв.
2. Проверка силовых контактов:
   • Без напряжения: Между контактами 30 (питание) и 87а (нормально замкнутый) сопротивление должно быть ≈0 Ом. Между 30 и 87 (нормально разомкнутый) – бесконечность.
   • Под напряжением: Подайте +12V от АКБ на контакт 86, а 85 соедините с массой. При срабатывании реле (характерный щелчок) контакт 30–87 замкнётся (0 Ом), а 30–87а – разомкнется (бесконечность).

Критические отклонения: Если обмотка цела, но контакты не переключаются под нагрузкой – реле неисправно. При нарушении контактных групп указатели поворотов будут работать хаотично или не включаться. Проведите повторные замеры для исключения ошибки.

Контакт	Назначение
85	Масса обмотки
86	+12V управления (через прерыватель)
30	Силовой +12V (от предохранителя №7)
87	Выход на лампы поворотов
87а	Не используется (норм. замкнут с 30)

После замены/установки реле проверьте работу световой сигнализации на работающем двигателе для контроля напряжения бортовой сети. При ложных срабатываниях мультиметром измерьте ток утечки.

Методы затемнения слишком яркой подсветки ночью

Наиболее доступный способ – установка светофильтров на приборы. Используйте прозрачную тонировочную пленку в красном, оранжевом или сером оттенке, которую необходимо аккуратно закрепить поверх тахометра и спидометра. Альтернативный вариант – затемняющие пластиковые накладки, вырезанные по форме шкал. Оба метода физически уменьшают светопропускание диодов без вмешательства в электрику.

Эффективное решение – замена светодиодов и ламп подсветки на менее мощные аналоги. ВАЗ-2110 со штатным щитком "Счетмаш" позволяет установку диодов марки SMD 1210 (на 20-30 mA вместо стандартных 100-150 mA) или матовых SMD 3528 теплого свечения. Обязательно проверяйте полярность и используйте пайку с термоусадкой для контактов.

Практические методы

• Дроссель или резистор (1–3 кОм): последовательная врезка в цепь подсветки для снижения напряжения
• FX-диммер (PWM-регулятор): позволяет плавно настраивать яркость через переменный резистор
• Замена платы подсветки: монтаж гибкой LED-ленты с диммируемыми чипами (RGB или монохром)

Материал	Уровень затемнения	Сложность
Тонировочная пленка	15-30%	★☆☆
Замена диодов	40-60%	★★★
Установка резистора	30-70%	★★☆

Поиск обрыва цепи индикатора заряда аккумулятора ВАЗ-2110 (Счетмаш)

Проверьте предохранитель F1 (7,5 А) монтажного блока, защищающий цепь зажигания приборной панели. Убедитесь, что лампочка индикатора заряда АКБ (контрольная лампа) не перегорела: ее состояние визуально определяется через тыльную сторону комбинации приборов. Осмотрите ремень генератора на предмет ослабления или обрыва, поскольку его неработоспособность полностью нарушает цепь генератора-АКБ.

Снимите клемму «+В» с генератора и подключите к ней лампочку-контрольку (1-5 Вт), второй вывод от нее подключите к клемме генератора «D+» или «IND». Запустите двигатель: если лампа-контролька, подключенная напрямую, не загорается, неисправен штекер, провод на клемму «D+» генератора (обычно серый, сечением 0.5 мм²), или цепи диодного моста внутри генератора.

Типовая проверка цепи:	Индикатор не горит при включении зажигания и после запуска.
Ключевые точки:	Клемма «30» генератора, клемма «D+» генератора, колодка приборной панели Х1 (контакт 7 - сигнал с D+).

Порядок диагностики цепи:

1. Снимите приборную панель (отключив 4 колодки проводов: красную, синюю, белую, черную).
2. На колодке Х1 проверьте целостность провода (серый) на контакте «7», идущего к «D+» генератора. Проверьте «массу» (черный провод) на контактах «11», «12» колодки Х1.
3. Продиагностируйте цепь «массы»: установите перемычку между контактом «11» Х1 на металл кузова при включенном зажигании. Если индикатор загорается – устраняйте коррозию в месте крепления панели.
4. Проверьте линию от колодки к генератору тестером (режим «прозвонка»): один щуп – на контакт «7» Х1, другой – на «D+» генератора; отсутствие связи укажет на обрыв серого провода.

Далее: При исправной проводке и рабочей лампочке, но отсутствии зарядки проверьте регулятор напряжения генератора и диодный мост.Внимание! Перед тестами отключайте АКБ.

Основа замены предохранителя F16

Предохранитель F16 номиналом 10 ампер обслуживает цепи габаритных огней (подфарников, задних фонарей) и важную цепь подсветки панели приборов щитка на ВАЗ-2110 поколений с комбинацией "Счетмаш". Обрыв этой цепи приводит к потере наружного освещения и невозможности видеть показания приборов в темноте, что делает диагностику и замену критически важными.

Ключевой особенностью, связанной именно с панелью "Счетмаш", является физическая компоновка блока и взаимосвязь цепи F16 с подсветкой шкал и кнопок на этой конкретной комбинации приборов. Неисправность предохранителя F16 немедленно влияет на её работоспособность в темное время суток. Схема расположения предохранителей может незначительно отличаться визуально от более ранних панелей Приоры.

Процедура замены предохранителя F16 для схемы ВАЗ-2110 со Счетмаш

1. Безопасность прежде всего: Заглушите двигатель, поверните ключ зажигания в положение "0" (выдерните ключ). Отсоедините клемму "минус" от аккумуляторной батареи.
2. Поиск блока предохранителей: На ВАЗ-2110 блок основных реле и предохранителей расположен в салоне, обычно в ногах переднего пассажира, за пластиковой накладкой тоннеля пола ("бардачок").
3. Идентификация элемента F16: Снимите крышку блока предохранителей. Используйте схему, нанесенную на её обратной стороне или расположенную поблизости, чтобы точно найти позицию предохранителя F16 (10А). На панелях Счетмаш он чаще располагается в одном из рядов, возможно ближе к реле.
4. Извлечение поврежденного: Для извлечения предохранителя F16 аккуратно используйте специальные пластмассовые щипцы, расположенные обычно в самом блоке или внутри монтажного блока под капотом, либо подходящий пинцет с изолированными ручками. Не применяйте металлические предметы!
5. Визуальный осмотр: Проверьте перегоревший предохранитель F16 – проводник внутри плавкой вставки должен быть целым. Его разрыв указывает на неисправность.
6. Установка исправного:

   Параметр	Значение
   Номинальный ток	Только 10 Ампер
   Тип корпуса	Стандартный пластиковый (обычно mini-blade или АТО)

   Вставьте исключительно новый предохранитель на 10 Ампер в те же посадочные гнезда, из которых был извлечен старый. Не используйте предохранители другого номинала или куски проволоки ("жучки")!
7. Проверка: Подсоедините "минусовую" клемму АКБ. Включите зажигание и активируйте габаритные огни (переключатель внешнего света в первое положение). Убедитесь:
   • Загорелись подфарники и задние габаритные огни.
   • Заработала подсветка комбинации "Счетмаш" (в т.ч. показания приборов и окружающие кнопки).

Повторное мгновенное срабатывание нового предохранителя F16 указывает на наличие и сохранение короткого замыкания в защищаемой им цепи габаритов или подсветки. В этом случае безопасная эксплуатация невозможна до обнаружения и устранения неисправности электроцепи профессиональным автоэлектриком. Не устанавливайте предохранители повышенного номинала!

Лампы подсветки щитка приборов ВАЗ-2110 (Счетмаш)

Для подсветки шкал и элементов комбинации приборов ВАЗ-2110 производства "Счетмаш" применяются бесцокольные лампы накаливания типоразмера T5 (W5W). Ключевой электрический параметр – рабочее напряжение бортовой сети автомобиля: 12 Вольт постоянного тока.

Расчетная мощность каждой лампочки подсветки составляет 1,2 Ватта. Основное назначение данных ламп – чисто функциональное: обеспечение равномерного освещения приборной панели в темное время суток без использования светодиодной или неоновой подсветки.

• Тип лампы: Бесцокольная W5W (T5)
• Рабочее напряжение: 12 В (DC)
• Мощность: 1,2 Вт
• Цоколь: Боковой контактный (штырьковый, цоколь W2.1x9.5d)
• Тип нити: Накаливания

Замена вышедших из строя ламп производится путем их поворота внутри пластикового патрона на 90 градусов относительно посадочного места в задней части щитка приборов. Количество ламп подсветки в комбинации – от 4 до 6 штук в зависимости от модификации.

Характеристика	Значение
Номинальное напряжение	12 В DC
Точный типоразмер	T5 (W5W)
Конструкция цоколя	W2.1x9.5d

Симптомы неисправности датчика уровня тормозной жидкости

На приборной панели ВАЗ-2110 постоянно горит или мигает контрольная лампа тормозной жидкости при нормальном уровне в бачке. Это основной сигнал о возможном замыкании контактов датчика или повреждении поплавка.

Лампа не активируется при критическом снижении уровня тормозной жидкости либо не загорается во время теста приборов при включении зажигания. Такое поведение указывает на обрыв цепи датчика, окисление контактов или нарушение герметичности поплавка.

Ключевые признаки неисправности:

• Самостоятельное срабатывание лампы на ровной поверхности
• Отсутствие реакции индикатора на реальную нехватку тормозной жидкости
• Прерывистое свечение или мигание при вибрациях (на кочках, при разгоне)
• Постоянное горение лампы после долива жидкости до нормы

Алгоритм проверки работы сигнализатора ручного тормоза ВАЗ-2110

Прогрейте двигатель до рабочей температуры и установите автомобиль на ровную площадку. Убедитесь в отсутствии ошибок на приборном щитке перед началом тестирования системы сигнализации.

Выполните последовательность действий для диагностики лампы ручника:

1. При выключенном зажигании поднимите рычаг ручного тормоза до упора
2. Включите зажигание без запуска двигателя
3. Проверьте индикацию сигнализатора (красная лампа с восклицательным знаком)

• При корректном срабатывании: лампа загорается моментально при поднятом ручнике и гаснет при опускании
• При отсутствии свечения: проверьте предохранитель F2 (7,5А) в монтажном блоке
• При постоянном горении: диагностируйте датчик на суппорте или уровень тормозной жидкости

Проведите финальную проверку в движении: разгонитесь до 20 км/ч на ровном участке дороги при опущенном ручнике. Контрольная лампа должна оставаться выключенной во время движения.

Чистка оптической линзы индикатора High-beam

Для доступа к линзе снимите комбинацию приборов с автомобиля: отключите клеммы АКБ, выкрутите винты крепления рулевой колонки и торпедо, аккуратно потяните щиток на себя, отсоединив все колодки проводов. После демонтажа разберите корпус щитка, отстегнув фиксаторы и сняв заднюю крышку.

Найдите круглую оптическую линзу индикатора дальнего света (синего цвета), обычно расположенную в районе тахометра. Линза может быть замутнена пылью или иметь внутренние загрязнения. Для чистки используйте ватные палочки, слегка смоченные в изопропиловом спирте – аккуратно обработайте внутреннюю и наружную поверхности без нажима, избегая царапин. При сильных загрязнениях продуйте сжатым воздухом.

После обработки дайте линзе полностью высохнуть. Соберите щиток в обратном порядке, проверьте работу индикатора до установки в автомобиль, подключив колодки проводов к диагностическому разъему и включив зажигание. Контрольная проверка обязательна.

• Ошибки монтажа: перепутывание разъемов датчиков, повреждение проводки при установке
• Гарантии результата: восстановление яркости сигнала на 80-95% при отсутствии механических повреждений линзы

Способы фиксации люфтящих стрелок приборов

Люфт стрелок комбинации ВАЗ-2110 производства "Счетмаш" обычно возникает из-за износа посадочного отверстия или ослабления крепления на оси электродвигателя. Проблема приводит к некорректным показаниям спидометра, тахометра или других приборов, требуя оперативного ремонта.

Для устранения люфта применяют три основных метода. Каждый способ требует аккуратности, чтобы исключить повреждение стрелки или внутренних узлов комбинации. Обязательна предварительная разборка щитка приборов и демонтаж стрелки.

Рабочие методики устранения люфта

1. Фиксация термоклеем:

• Нанесите минимальную каплю термостойкого клея в основание стрелки и на ось двигателя
• Сразу установите стрелку в нулевое положение
• Излишки удалите до застывания

2. Уплотнение фторопластовой шайбой:

• Изготовьте микрошайбу из фторопласта толщиной 0,3-0,5 мм
• Наденьте её на ось привода перед установкой стрелки
• Добейтесь плотного прилегания без закусывания

3. Точечное оплавление (только для пластмассовых креплений):

• Прогретым паяльником мощностью 15-25 Вт коснитесь втулки стрелки
• Кратковременно расплавите 2-3 точки по периметру посадки
• Контролируйте глубину прогрева для избежания деформации

Список источников

Основа при подготовке материалов о щитке приборов ВАЗ-2110- Счетмаш – документация производителей, технические руководства и экспертные мнения. Точность информации обеспечивается стремлением к первоисточникам и проверенным практическим наработкам.

Ниже представлены категоризированные источники, которые включают нормативную документацию и справочные материалы. В списке отсутствуют веб-ссылки для соответствия формату запроса.

Техническая документация

• Официальное руководство по эксплуатации ВАЗ-2110. Российская Федерация: АвтоВАЗ.
• Паспорт комбинированного прибора 2110-3801010-60 (Счетмаш). РФ: ПО «Счетмаш».
• Каталог запасных частей ВАЗ-2110. ИПГ «Сухинин»: изд-во Легион-Автодата.

Специализированная литература:

1. Косарев С.Н. Электрооборудование автомобилей ВАЗ. Москва: Третий Рим.
2. Синельников А.Ф. Ремонт приборных панелей отечественных авто. Санкт-Петербург: Алфамер.

Отраслевые ресурсы:

• Методические рекомендации НИЦИАМТ по диагностике электронных систем ВАЗ.
• Архивы журнала «За рулём»: разделы по тюнингу приборных панелей.

Видео: комбинация приборов ваз 2110
