Секвентальная коробка передач - Конструкция и принцип действия

Статья обновлена: 18.08.2025

Секвентальная коробка передач представляет собой особый тип механической трансмиссии, получивший широкое распространение в автоспорте, мототехнике и тяжелой спецтехнике.

Её ключевая особенность – строго последовательное переключение ступеней: переход осуществляется только на соседнюю передачу (следующую или предыдущую) по принципу "плюс-минус один уровень", что исключает возможность "перескакивания" через скорости.

Определение секвентальной коробки передач

Секвентальная коробка передач (Sequential Manual Transmission, SMT) – тип механической трансмиссии, позволяющий переключать передачи исключительно в строгой последовательности: либо на повышение, либо на понижение. В отличие от классической "механики", где водитель может перескакивать через передачи (например, с 3-й на 5-ю), здесь выбор следующей ступени возможен только на одну соседнюю позицию.

Ключевой принцип работы заключается в использовании кулачкового механизма вместо традиционных зубчатых муфт синхронизаторов. При перемещении рычага или нажатии подрулевых лепестков происходит вращение специального барабана с пазами. Эти пазы взаимодействуют с вилками, которые напрямую перемещают муфты включения передач, обеспечивая жесткое и быстрое зацепление.

Конструктивные отличия от классической КПП

• Линейный селектор: Рычаг перемещается только вперед/назад по одной оси (либо используются подрулевые лепестки).
• Кулачковый барабан: Заменяет сложный механизм выбора передач в обычной МКПП, отвечая за последовательную активацию вилок.
• Прямозубые шестерни: Применяются вместо косозубых для снижения осевых нагрузок и возможности ударного включения без риска повреждения.
• Отсутствие педали сцепления: В современных системах (особенно с электронным управлением) сцепление выжимается автоматически при переключении.

Аспект	Секвентальная КПП	Классическая МКПП
Алгоритм переключения	Только последовательно (N+1 или N-1)	Произвольный (любая доступная передача)
Механизм выбора	Кулачковый барабан	Сухарики и вилки с муфтами синхронизаторов
Тип шестерен	Прямозубые	Косозубые (преимущественно)

Ключевое отличие от классической "механики"

Главное различие заключается в механизме выбора передач. В секвентальной коробке передачи переключаются строго последовательно: только вверх или только вниз (например, с 3-й сразу на 4-ю или с 4-й на 3-ю), без возможности "перескакивания" через ступени, как в классической МКПП.

Это достигается за счёт замены традиционного Н-образного селектора на механизм с прямолинейным перемещением рычага. Водитель толкает рычаг вперёд для повышения передачи или тянет назад для понижения, что исключает ошибки при выборе позиции.

Конструктивные особенности

Основные элементы, обеспечивающие отличие:

• Кулачковый механизм вместо вилок переключения – преобразует линейное движение рычага в точное вращение валов
• Отсутствие педали сцепления – электроника или гидравлика автоматически выжимают сцепление при переключении
• Прямолинейный паз селектора – физически блокирует диагональные перемещения рычага

Параметр	Секвентальная КПП	Классическая МКПП
Траектория переключения	Линейная (вперёд/назад)	Н-образная
Выбор передачи	Только следующая/предыдущая	Любая напрямую
Сцепление	Автоматическое отключение	Ручное управление

Такая конструкция обеспечивает экстремально быстрое переключение (до 150 мс) за счёт предварительного подбора следующей передачи электроникой и минимизации хода рычага, но ограничивает гибкость выбора передаточных отношений "на лету".

Роль кулачкового вала в конструкции

Кулачковый вал является ключевым элементом управления переключением передач в секвентальной коробке. Вместо традиционных вилок и муфт синхронизаторов, характерных для механических КПП, он напрямую преобразует линейное движение рычага или гидравлического привода в строго последовательное вращение. Его конструкция исключает возможность пропуска ступеней или хаотичного выбора передачи.

На поверхности вала фрезеруются сложные трехмерные профили (кулачки), каждый из которых соответствует конкретной передаче. При перемещении вала вдоль оси эти выступы взаимодействуют с толкателями или роликами, связанными с муфтами включения. Точная геометрия кулачков задает фазы: синхронизацию скорости валов, блокировку шестерни и фиксацию положения.

Функциональные особенности

• Прямое управление муфтами: Кулачки напрямую воздействуют на зубчатые муфты, соединяющие шестерни с вторичным валом, что обеспечивает минимальное время переключения (до 50 мс).
• Жесткая синхронизация: Специальные участки профиля временно притормаживают или ускоряют валы перед зацеплением, заменяя классические синхронизаторы.
• Механическая блокировка: Форма выступов гарантирует полное включение/выключение передачи и предотвращает самопроизвольное расцепление под нагрузкой.

Преимущества кулачковой схемы включают беспрецедентную износостойкость в экстремальных условиях (гоночные болиды, мототехника), а ограничением выступает повышенная вибрация и шум при повседневной эксплуатации.

Параметр	Влияние кулачкового вала
Точность переключений	Исключает ошибки оператора благодаря фиксированной траектории движения
Надежность	Снижает риск поломки при агрессивном переключении
Компактность	Позволяет уменьшить габариты КПП за счет отсутствия коромысел

Принцип прямолинейного движения рычага переключения

В отличие от классической "Н-образной" схемы, секвентальная коробка передач использует прямолинейное перемещение рычага переключения. Движение выполняется строго по одной оси: вперед для повышения передачи и назад для понижения. Это исключает необходимость запоминания сложных траекторий переключения и минимизирует ошибки водителя.

Конструктивно такой принцип реализован через специальный селекторный механизм. В его основе лежит цилиндрический паз или кулиса, жестко задающая траекторию рычага. Дополнительную фиксацию направления обеспечивает сухарный механизм, состоящий из подвижных фиксаторов, которые блокируют боковое смещение рукояти.

Особенности реализации

• Механическая блокировка: Физические упоры в селекторе предотвращают случайное включение двух передач одновременно.
• Силовое замыкание: Для переключения требуется приложение четкого усилия в нужном направлении, что исключает "размытые" включения.
• Короткий ход: Минимальное расстояние перемещения рычага ускоряет смену передач.

Ключевые компоненты, обеспечивающие прямолинейность:

Компонент	Функция
Направляющая втулка	Фиксирует ось движения рычага в строго вертикальной плоскости
Пружинный фиксатор	Возвращает рычаг в нейтральное положение после каждого переключения
Кулачковый барабан	Преобразует линейное движение рычага в поворотные команды для вилок переключения

Данная схема особенно эффективна в условиях высоких нагрузок (гоночные авто, мототехника), где скорость и точность переключений критичны. Прямолинейный ход сокращает время операции до 0.05-0.1 секунды за счет устранения лишних движений.

Назначение сухарного механизма переключения

Сухарный механизм обеспечивает строгую последовательность переключения передач в секвентальной коробке, исключая пропуск ступеней. Он принудительно направляет рычаг или селектор только на соседнюю передачу (выше или ниже), реализуя принцип последовательного перебора.

Ключевая функция механизма – предотвращение случайных или ошибочных переключений. Сухари блокируют перемещение рычага напрямую на не соседние передачи, что критично при высоких нагрузках и скоростях. Дополнительно они фиксируют выбранное положение, исключая самопроизвольное выключение передачи под вибрацией или усилием.

Основные задачи сухарного механизма:

• Принудительная последовательность: Обеспечение переключения строго по порядку (1→2→3 или 3→2→1).
• Фиксация положения: Надёжная блокировка валов в момент включения передачи.
• Защита от ошибок: Блокировка попыток "перепрыгнуть" через ступень.
• Чёткость включения: Минимизация люфтов и неполного включения за счёт жёсткой направляющей.

Работа пружины в механизме выбора передачи

Пружина в селекторном механизме секвентальной КПП выполняет две ключевые функции: обеспечивает возврат рычага переключения в нейтральное положение после каждого переключения и фиксирует выбранную передачу, предотвращая самопроизвольное расцепление. При перемещении рычага пружина сжимается или растягивается, накапливая энергию для последующего возвратного движения.

Конструктивно пружина интегрирована с фиксирующим шариком или роликом, который входит в зацепление с пазами на штоке переключения. Эти пазы имеют V-образный профиль, где вершины соответствуют передачам, а скосы направляют шарик при перемещении. Сила пружины подбирается так, чтобы обеспечить четкое "щелчковое" ощущение при включении скорости и исключить вибрационные сбои.

Особенности взаимодействия элементов

• Возврат в нейтраль: После активации передачи пружина автоматически возвращает рычаг в центральное положение, сокращая время на следующее переключение.
• Фиксация передачи: Усилие пружины прижимает шарик к углублениям на штоке, блокируя его смещение под нагрузкой.
• Тактильная обратная связь: Сопротивление пружины создает ощутимый момент при прохождении "мертвой точки" включения.

Состояние пружины	Действие	Результат
Сжатие	Перемещение рычага из нейтрали	Шарик выходит из паза, шток разблокирован
Растяжение	Отпускание рычага после переключения	Возврат рычага в центр, шарик фиксирует новое положение штока

Фиксация положения кулачкового вала

Точная фиксация кулачкового вала критична для корректного включения передач в секвентальной коробке. Вал содержит серию кулачковых профилей сложной формы, каждый из которых отвечает за перемещение вилок выбора конкретной передачи. При вращении вала кулачки взаимодействуют с подпружиненными роликами на вилках, преобразуя угловое перемещение в линейное движение.

Любой люфт или неконтролируемое смещение вала приводит к частичному включению передачи, перескоку ступеней или механическому разрушению синхронизаторов. Для предотвращения этих ситуаций применяется комбинированная система позиционирования, объединяющая механические и гидравлические компоненты.

Ключевые элементы системы фиксации

• Фиксирующие пазы на валу – Точные углубления на поверхности кулачкового вала, расположенные в соответствии с положениями передач и нейтрали.
• Пружинный фиксатор (стопор) – Подпружиненный стальной штифт или шарик, входящий в пазы под действием пружины. Блокирует осевое и угловое смещение вала при выборе передачи.
• Гидравлический сервопоршень – Управляет перемещением вала под давлением масла. Оснащен золотниковым клапаном, дозирующим подачу жидкости в полости цилиндра.
• Датчики положения – Контролируют угловую позицию вала через сигналы Холла или индуктивные сенсоры, передавая данные в блок управления.

Принцип работы: При подаче команды на переключение ЭБУ активирует гидропривод, создающий усилие для поворота вала. В момент приближения к целевому положению фиксатор входит в соответствующий паз с характерным акустическим щелчком, физически блокируя вал. Одновременно датчики подтверждают точность позиционирования, после чего ЭБУ снимает давление в гидросистеме. Пружинная нагрузка фиксатора гарантирует удержание вала даже при вибрациях или потере давления.

Компонент	Функция	Последствия неисправности
Фиксатор	Механическая блокировка вала	Самопроизвольный сброс передачи, неполное включение
Гидросервопривод	Точное позиционирование под нагрузкой	Замедленное переключение, невозможность выбора ступени
Датчики положения	Контроль угла поворота	Ошибки ЭБУ, аварийный режим КПП

Особенности конструкции: Фиксатор проектируется с точно рассчитанным усилием пружины – достаточным для предотвращения смещений, но не препятствующим управляемому перемещению гидравликой. Угол скоса пазов обеспечивает плавный выход штифта при переключении. В гоночных модификациях применяют двойные фиксаторы для исключения вибрационных сбоев на высоких оборотах.

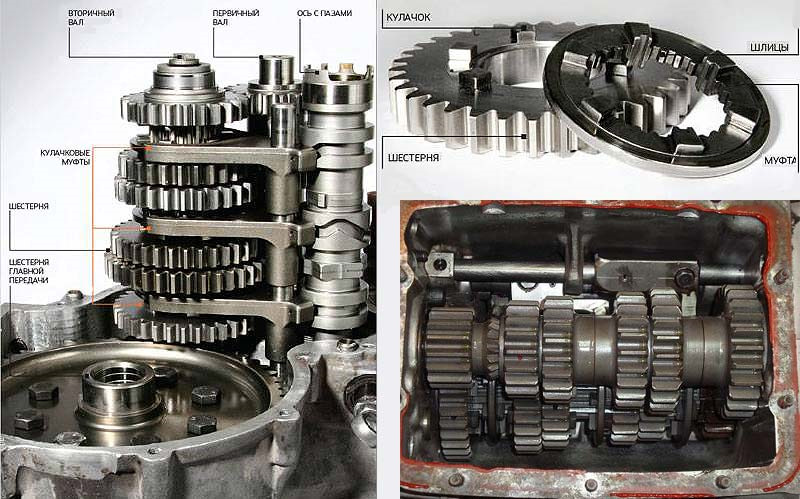

Устройство кулачкового барабана (барабана переключений)

Кулачковый барабан (барабан переключений) является центральным управляющим элементом секвентальной коробки передач. Он представляет собой цилиндрический вал, на внешней поверхности которого фрезерованы специальные фигурные пазы – кулачковые дорожки. Этот барабан жестко связан с рычагом переключения передач в салоне автомобиля или мотоцикла, либо с подрулевым переключателем.

Каждая кулачковая дорожка на барабане соответствует строго определенной передаче (включая нейтраль). Конфигурация паза (его профиль, глубина, длина и угол наклона) определяет траекторию и последовательность движения элементов, непосредственно воздействующих на муфты включения передач или шестерни внутри КПП.

Ключевые компоненты и принцип взаимодействия

Работа кулачкового барабана основана на взаимодействии с другими элементами механизма переключения:

• Штифты или ролики кулис (вилок переключения): Эти элементы, жестко закрепленные на вилках переключения, входят в пазы кулачкового барабана. Вилки, в свою очередь, перемещают муфты синхронизаторов или шестерни по валам КПП.
• Фиксатор положения: Этот механизм (часто шариковый или роликовый с пружиной) входит в углубления (фиксаторные лунки) на торце или боковой поверхности барабана при нахождении его в положении конкретной передачи или нейтрали. Он предотвращает самопроизвольное выключение или включение передач и обеспечивает четкое ощущение "щелчка" при переключении.
• Поворотный механизм: Барабан поворачивается вокруг своей оси на строго фиксированный угол (обычно 15-30 градусов) при каждом перемещении рычага переключения "вверх" или "вниз". Это вращение преобразуется в возвратно-поступательное движение вилок переключения через штифты, скользящие по кулачковым дорожкам.

Особенности конструкции и функции

1. Секвентальность: Форма дорожек и фиксатор обеспечивают строго последовательное переключение передач: только +1 или -1 (например, с 3-й только на 2-ю или 4-ю). Пропуск передач невозможен механически.
2. Прямое управление: Каждое движение рычага соответствует одному конкретному шагу переключения. Нет необходимости "искать" передачу, как в классической МКПП.
3. Жесткая кинематическая связь: Барабан механически напрямую преобразует движение рычага в движение вилок, обеспечивая высокую скорость и точность срабатывания.
4. Надежность фиксации: Фиксатор положения надежно удерживает барабан (и, следовательно, включенную передачу) в нужном положении, выдерживая вибрации и нагрузки.
5. Прочность: Барабан изготавливается из высокопрочных сталей, подвергается термообработке и точной механической обработке для обеспечения долговечности и стойкости к ударным нагрузкам при переключениях.

Таким образом, кулачковый барабан является тем узлом, который воплощает главный принцип секвентальной КПП – строгую последовательность и надежность переключений, преобразуя простое линейное (вверх/вниз) движение рычага в сложную последовательность перемещений вилок внутри коробки передач.

Аспект	Кулачковый Барабан в Секвентальной КПП	Механизм Выбора Передачи в Классической МКПП (H-схема)
Принцип выбора передачи	Строго последовательный (+1 или -1)	Произвольный (можно включить любую передачу из нейтрали)
Механизм управления	Фигурные пазы (кулачковые дорожки) на барабане	Рычаг, перемещающий шток выбора по воротнику вилок
Движение рычага	Линейное вперед/назад (или вверх/вниз)	Сложное по Н-образной траектории
Роль фиксатора	Критически важна для позиционирования каждой передачи	Важна, но допускает больший "люфт" при выборе
Скорость переключения	Очень высокая (один ход рычага = одно переключение)	Зависит от навыка водителя; обычно медленнее

Взаимодействие кулачков с вилками передач

Кулачковый барабан (селекторный вал) является центральным управляющим элементом секвентальной КПП. На его поверхности выполнены фигурные пазы (кулачковые дорожки), каждый из которых соответствует конкретной передаче или нейтральному положению. Барабан жестко связан с рычагом переключения водителя либо сервоприводом.

Вилки передач закреплены на ползунах (сухарях), установленных параллельно оси кулачкового барабана. На каждом сухаре расположен подпружиненный стальной ролик (или штифт), который входит в зацепление с пазом кулачкового барабана. При повороте барабана ролик скользит по профилю паза, преобразуя вращательное движение в поступательное перемещение вилки.

Ключевые особенности взаимодействия

• Однозначное позиционирование: Профиль пазов гарантирует строго определенное положение вилки для включения передачи, нейтрали или реверса.
• Последовательное переключение: Конфигурация дорожек исключает пропуск передач. Ролик физически может двигаться только в соседний паз при повороте барабана на один фиксированный шаг.
• Фиксация положения: Прямые участки пазов между перепадами удерживают вилку в стабильном положении во время работы передачи, предотвращая самопроизвольное расцепление.

Передаваемое усилие от кулачка через ролик на сухарь обеспечивает жесткую кинематическую связь. Форма пазов оптимизирована для плавного хода вилки и снижения ударных нагрузок при входе в зацепление шестерен.

Элемент кулачка	Функция	Результат для вилки
Наклонный участок паза	Преобразование вращения в линейное движение	Перемещение вилки для включения/выключения передачи
Горизонтальная платформа	Фиксация положения	Удержание муфты синхронизатора в зацеплении
Вертикальный уступ	Разделение соседних передач	Обеспечение четкого перехода между ступенями

Такая конструкция обеспечивает высокую скорость и безошибочность переключений, критически важные в условиях гоночных соревнований или эксплуатации спецтехники, где используются секвентальные коробки.

Функции направляющих вилок в КПП

Направляющие вилки выполняют роль промежуточного звена между механизмом переключения и муфтами включения передач. Они жестко закреплены на штоках, перемещающихся в корпусе коробки под воздействием селектора. Конструктивно вилки оснащены пазами, в которые входят выступы муфт синхронизаторов или зубчатых венцов.

Основная задача вилок – преобразовать поступательное движение штоков в точное позиционирование муфт синхронизаторов. Это обеспечивает зацепление муфты с соответствующей шестерней на валу, блокируя ее вращение относительно вала и активируя передачу. Вилки работают в условиях высоких механических нагрузок и вибраций, поэтому изготавливаются из высокопрочных сталей.

Ключевые функции

• Передача усилия: Передают механическое усилие от штока селектора напрямую к муфтам синхронизаторов.
• Точное позиционирование: Обеспечивают строго линейное перемещение муфт без перекосов благодаря направляющим пазам в картере КПП.
• Фиксация муфт: Удерживают муфты синхронизаторов в четко заданных положениях (нейтраль/включенная передача), предотвращая самопроизвольное выключение.

Конструктивный элемент	Функциональная роль
Пазы вилки	Зацепляются с кольцевыми выступами муфты синхронизатора для передачи движения
Тело вилки	Воспринимает нагрузки при переключении и гасит ударные воздействия
Посадочное место на штоке	Обеспечивает жесткую связку вилки с приводом переключения

Критически важным является минимальный зазор в соединении вилки с муфтой – чрезмерный люфт приводит к неполному включению передачи или повышенному износу. В секвентальных КПП вилки работают в условиях ускоренного цикла переключений, поэтому требования к их износостойкости особенно высоки.

Расположение зубчатых пар в корпусе

Зубчатые пары в секвентальной коробке передач размещаются соосно на параллельных валах внутри герметичного алюминиевого или магниевого картера. Основной вал (первичный) соединён со сцеплением, а выходной вал (вторичный) – с дифференциалом. Между ними располагается промежуточный вал (контрвал), обеспечивающий передачу крутящего момента через выбранные шестерни.

Каждая передача формируется фиксированной парой шестерён: одна жёстко закреплена на валу, а вторая свободно вращается на подшипниках. Прямозубые или косозубые шестерни располагаются в строгой последовательности – от низших передач к высшим – вдоль оси каждого вала. Такая компоновка минимизирует осевые нагрузки и упрощает конструкцию системы переключения.

Ключевые особенности компоновки

• Пакетное расположение: Шестерни соседних передач смонтированы "пакетом" с минимальными зазорами для компактности.
• Синхронизаторы: Специальные муфты (синхронизаторы) установлены между свободно вращающимися шестернями. Их количество обычно меньше числа передач за счёт группировки.
• Осевая фиксация: Шестерни удерживаются стопорными кольцами, распорными втулками и фрезерованными канавками на валах.

Тип вала	Расположение шестерён	Подвижность элементов
Первичный (входной)	Ведущие шестерни нечётных передач	Жёсткая фиксация
Промежуточный	Ведомые шестерни нечётных и ведущие чётных передач	Свободное вращение + синхронизаторы
Вторичный (выходной)	Ведомые шестерни чётных передач	Жёсткая фиксация + синхронизаторы

Конструкция предусматривает жёсткое крепление шестерён высшей передачи (обычно 6-й или 7-й) непосредственно к валам без синхронизаторов для снижения потерь. Масляные каналы в картере и полых валах обеспечивают принудительную смазку трущихся пар под нагрузкой.

Особенности системы синхронизации

В секвентальных коробках передач применяются конические синхронизаторы фрикционного типа, аналогичные классическим МКПП, но с адаптацией под последовательный алгоритм переключений. Их ключевая задача – выравнивать угловые скорости валов и шестерен перед зацеплением, минимизируя ударные нагрузки и предотвращая блокировку.

Конструкция синхронизаторов оптимизирована для скоростных переключений: увеличенная площадь фрикционных поверхностей и усиленные блокирующие кольца обеспечивают сокращение времени синхронизации. Система интегрирована с кулачковым механизмом селектора, что исключает ошибки выбора передачи и гарантирует строгую последовательность включения ступеней.

Ключевые отличия от классических МКПП

• Повышенная нагрузочная способность – синхронизаторы рассчитаны на экстремальные крутящие моменты в условиях гоночных нагрузок.
• Двунаправленная работа – единый механизм синхронизирует как повышение, так и понижение передачи без дополнительных элементов.
• Минимальный ход селектора – синхронизация завершается за долю секунды благодаря короткому перемещению вилки при воздействии на КПП.

Важно: В гоночных модификациях (например, в мотоспорте) синхронизаторы могут отсутствовать – их заменяет предварительный подгруз передачи электроникой или сцеплением, что требует ювелирной работы пилота.

Принцип последовательного переключения "вверх"

Переключение "вверх" означает последовательное повышение передачи (например, с 1-й на 2-ю, затем на 3-ю и т.д.) для снижения оборотов двигателя при наборе скорости. Этот процесс строго линеен: пропуск передач невозможен из-за конструктивных особенностей КПП, что исключает случайный переход через ступень.

Механизм реализуется через кулачковый барабан с фигурными пазами. Каждый паз соответствует строго определенной передаче и позиции вилки переключения. При активации рычага/лепестка барабан проворачивается ровно на один шаг, перемещая вилки в предустановленное положение для следующей высшей передачи.

Ключевые этапы переключения вверх

1. Инициация команды: Водитель перемещает рычаг назад или нажимает подрулевой лепесток "плюс".
2. Разрыв потока мощности: Электронный блок управления (ЭБУ) или механический привод моментально размыкает сцепление для разгрузки шестерен.
3. Сдвиг вилки: Гидравлический/пневматический актуатор (или механический рычаг) поворачивает кулачковый барабан на фиксированный угол, смещая вилку переключения в пазе.
4. Включение передачи: Вилка перемещает синхронизатор, который блокирует шестерню следующей передачи на ведомом валу.
5. Восстановление сцепления: ЭБУ плавно замыкает сцепление после подтверждения включения передачи датчиками положения.

Элемент конструкции	Роль в переключении "вверх"
Кулачковый барабан	Преобразует движение рычага в строго дозированное перемещение вилок
Зубчатая муфта синхронизатора	Жестко соединяет шестерню с валом при смещении вилкой
Электронный блок управления (ЭБУ)	Синхронизирует разрыв сцепления, работу актуаторов и защиту от ошибок

Механика переключения "вниз" на пониженную передачу

Переключение на пониженную передачу инициируется движением рычага (или подрулевого лепестка) в направлении "на себя". Это воздействие через тросовый, гидравлический или механический привод передает усилие на селекторный механизм внутри КПП. При этом водитель обычно сопровождает действие кратковременным сбросом газа или выжимом сцепления для размыкания потока мощности.

Внутри коробки команда преобразуется в строго направленное перемещение вилок переключения. Барабанный или кулачковый механизм, характерный для секвентальных систем, проворачивается на фиксированный угол. Его профильные пазы воздействуют на вилки, которые выводят муфту синхронизатора из зацепления с текущей шестерней и вводят её в зацепление с шестерней пониженной передачи. Весь процесс исключает выбор произвольной ступени.

Ключевые особенности процесса

• Фиксированная траектория: Рычаг перемещается по прямолинейной траектории ("толчок-назад"), исключая ошибки выбора передачи.
• Автоматическая синхронизация: Специальные синхронизаторы или фрикционные кольца выравнивают угловые скорости валов перед включением без дополнительных действий водителя.
• Отсутствие "пропуска" передач: Конструкция механизма допускает переход строго на одну ступень ниже текущей (например, с 4-й на 3-ю).
• Быстродействие: Гидравлические/пневматические исполнительные системы (в спортивных моделях) сокращают время переключения до 50-100 мс.

Этапы переключения (внутри КПП)

1. Размыкание текущей передачи: Муфта синхронизатора выводится из зацепления с ведомой шестерней.
2. Смещение селекторного барабана: Поворот на заданный угол через храповой механизм.
3. Синхронизация скоростей: Фрикционные элементы выравнивают обороты первичного и вторичного валов.
4. Включение новой передачи: Вилка перемещает муфту синхронизатора до фиксации с шестерней пониженной ступени.

Параметр	Секвентальное переключение "вниз"	Механическое переключение (классическое)
Траектория рычага	Линейная ("на себя")	Н-образная (свободный выбор)
Контроль синхронизации	Автоматизирован системой КПП	Ручной (сцепление + газ)
Риск ошибки передачи	Исключен	Возможен

Алгоритм включения заднего хода

Включение заднего хода на секвентальной коробке передач требует соблюдения строгой последовательности действий для предотвращения механических повреждений. Основная особенность – необходимость преодоления блокировки во избежание случайной активации при движении вперед.

Процедура активации задней передачи существенно отличается от переключения скоростей переднего хода и обычно включает дополнительные элементы управления. Стандартный алгоритм предусматривает следующие этапы:

1. Полная остановка транспортного средства с выжатой педалью тормоза.
2. Выключение сцепления (для механических версий) или перевод селектора в нейтральное положение.
3. Активация механизма разблокировки:
   • Нажатие специальной кнопки на рычаге переключения
   • Подъем кольца-фиксатора под рукояткой
   • Перевод отдельного флажка на руле (в гоночных модификациях)
4. Перемещение рычага в позицию заднего хода:
   • При наличии отдельного положения – толчок за пределы основной траектории переключения
   • В схемах с совмещенным селектором – толчок от нейтрали против направления движения (обычно вверх)
5. Плавное включение сцепления и начало движения.

Важно: На большинстве секвентальных КПП активация возможна только из нейтрального положения при нулевой скорости. Попытка включения во время движения вперед блокируется электроникой или механическими фиксаторами.

Предотвращение скидывания передачи при вибрациях

Вибрации, характерные для работы двигателя и движения транспортного средства, создают риск самопроизвольного смещения элементов управления коробкой передач. В секвентальной КПП это грозит неконтролируемым скидыванием передачи – переходом в нейтральное положение или на соседнюю ступень без команды водителя. Такая ситуация опасна потерей тяги, рывками, ускоренным износом деталей и потенциальными авариями, особенно в условиях высоких нагрузок или на гоночной трассе.

Ключевым элементом предотвращения этого явления служит механизм фиксации текущей передачи. Он жестко удерживает кулачковый барабан (или вал селектора) в строго заданном положении, соответствующем включенной передаче, нейтрали или реверсу. Фиксация должна быть надежной, чтобы гасить энергию вибраций, но при этом обеспечивать четкое и принудительное переключение при действии водителя.

Конструктивные решения для фиксации

Основу механизма фиксации составляют фиксаторы (позиционные замки). Наиболее распространенная конструкция включает:

• Фиксирующий шарик (или ролик): Твердый стальной элемент, обычно сферической или цилиндрической формы.
• Подпружиненный толкатель: Узел, прижимающий шарик к рабочей поверхности кулачкового барабана с постоянным усилием.
• Фиксирующие пазы (лунки) на кулачковом барабане: Специальные углубления на поверхности барабана, расположенные строго напротив положений, соответствующих включенным передачам и нейтрали.

Принцип работы фиксатора: Когда кулачковый барабан поворачивается при переключении, шарик, под действием пружины, вкатывается по его поверхности. При достижении положения включенной передачи шарик плотно входит в соответствующую пазу. Пружина создает значительное усилие, удерживающее шарик в углублении. Чтобы провернуть барабан (т.е. переключить передачу), водитель должен приложить усилие, достаточное для преодоления этого фиксирующего усилия и выталкивания шарика из пазы. Вибрации же обычно неспособны создать силу, превышающую расчетное усилие фиксации пружины.

Дополнительные меры повышения надежности включают:

1. Оптимизацию геометрии пазов: Форма пазов (часто V-образная или с крутыми стенками) и глубина захода шарика рассчитаны так, чтобы вибрации не могли "вытолкнуть" шарик из зафиксированного положения.
2. Точность изготовления и жесткость материалов: Высокая чистота обработки поверхностей пазов и шарика, применение износостойких сталей и качественных пружин обеспечивают стабильность усилия фиксации в течение всего срока службы.
3. Дублирование или усиление фиксаторов: В ответственных КПП (гоночных, грузовых) могут применяться несколько фиксаторов на одну позицию или фиксаторы с повышенным усилием пружины.

Фактор риска	Конструктивное решение	Эффект
Продольные/поперечные вибрации	Подпружиненный шариковый фиксатор	Жесткая фиксация положения барабана
Ударные нагрузки	Глубокая V-образная паза + высокое усилие пружины	Шарик не вылетает из пазы при ударе
Износ поверхностей	Закаленные стальные детали + твердосплавное покрытие	Сохранение усилия фиксации в течение ресурса

Таким образом, система подпружиненных фиксаторов, взаимодействующих с точно обработанными пазами на кулачковом барабане, является фундаментальным решением, обеспечивающим стабильное удержание передачи в секвентальных коробках даже при интенсивных вибрациях и нагрузках.

Диагностика неисправности кулачкового механизма

Основные признаки неисправности кулачкового механизма секвентальной КПП включают затрудненное переключение передач (особенно под нагрузкой), самопроизвольное выбивание передачи, металлический стук или хруст при переключениях, а также невозможность включения конкретных ступеней. Механические повреждения кулачков, штоков или фиксаторов часто возникают из-за ударных нагрузок, износа или нештатного воздействия на селектор.

Для точной диагностики выполните последовательную проверку: визуальный осмотр механизма через технологические отверстия на предмет сколов или деформаций, измерение люфтов валов и штоков, тестирование четкости позиционирования рычага в нейтрали и передачах. Обязательно анализируется состояние фиксирующих плунжеров и возвратных пружин – их заклинивание или ослабление приводит к неполному включению ступеней.

Ключевые этапы диагностики:

1. Тест на точность позиционирования: Рычаг должен четко фиксироваться в каждом положении без "провалов".
2. Контроль усилия переключения: Резкое увеличение сопротивления или "закусывание" указывает на деформацию кулачковой шайбы.
3. Проверка фиксаторов:
   • Износ шариков плунжеров
   • Коррозия посадочных гнезд
   • Поломка стопорных пружин

Симптом	Возможная причина	Метод проверки
Передача не включается	Сломанный кулачок шайбы	Дефектоскопия, замер геометрии
Двойной ход рычага	Износ направляющих штока	Замер радиального люфта
Вибрация на передаче	Разрушение зубьев кулачков	Эндоскопия полости КПП

Важно: При разборке механизма обязательно маркируйте детали – неправильная сборка кулачковой шайбы и селекторных валов приведет к полной блокировке КПП. Для точной оценки степени износа используйте калиброванные щупы для замеров зазоров между кулачками и штоками.

Проблемы износа направляющих вилок

Направляющие вилки в секвентальных коробках передач подвержены интенсивному механическому воздействию при каждом переключении. Постоянное трение вилки о поверхность канавок синхронизатора или муфты включения ведет к постепенному истиранию рабочих граней. Особенно критичен износ боковых поверхностей, отвечающих за точное позиционирование вилки и передачу усилия от штока селектора к муфте синхронизатора.

Ускоренному износу способствуют загрязнение масла металлической стружкой, недостаточная смазка узла, а также ударные нагрузки при агрессивных переключениях. Деформации вилок под нагрузкой усугубляют проблему, приводя к перекосу и локальным концентраторам напряжения. Результатом становится увеличение зазоров между вилкой и штоком селектора, а также между вилкой и канавкой синхронизатора.

Последствия и диагностика

Износ вилок проявляется характерными симптомами:

• Неточное включение передач (затрудненный поиск, самопроизвольное выбивание)
• Посторонние шумы (металлический лязг или стук при переключении)
• Повышенные вибрации на ручке КПП из-за люфтов в приводе
• Заедание штоков в корпусе коробки при критической деформации вилок

Контроль состояния включает:

1. Замер зазора между вилкой и штоком селектора (допуск обычно ≤ 0.5 мм)
2. Проверку параллельности рабочих лапок вилки шаблоном
3. Визуальный анализ следов задиров и выработки на поверхностях

Материал вилки	Средний ресурс	Критичный износ
Легированная сталь (закалка)	80-120 тыс. км	Выработка ≥ 1.2 мм
Алюминиевый сплав	40-60 тыс. км	Деформация ≥ 0.8 мм

Для продления срока службы применяют азотирование стальных вилок, наплавку износостойких сплавов на рабочие кромки, а также полировку поверхностей скольжения. Обязательна замена поврежденных вилок комплектом с синхронизатором во избежание дисбаланса нагрузок. При ремонте проверяют соосность штоков селектора – их перекос ускоряет износ новых деталей.

Требования к трансмиссионному маслу

Трансмиссионное масло в секвентальных КПП обеспечивает смазку высоконагруженных шестерён, синхронизаторов и подшипников, отводит тепло из зон трения и защищает металлические поверхности от коррозии. Его характеристики напрямую влияют на чёткость переключений, ресурс узлов и стабильность работы трансмиссии в экстремальных условиях.

Несоответствие масла требованиям вызывает повышенный износ синхронизаторов, задиры на зубьях шестерён, перегрев агрегата и потерю герметичности уплотнений. Ключевые параметры подбираются с учётом специфики конструкции: жёстких ударных нагрузок, высоких оборотов валов и точной работы кулачкового механизма переключений.

Критически важные параметры

• Вязкость по SAE:
  • Соответствие допускам производителя (например, 75W-90, 75W-140)
  • Сохранение текучести при -40°C для холодного пуска
  • Стабильность масляной плёнки при +150°C в зонах контакта шестерён
• Противозадирные свойства (GL-4/GL-5):
  • Высокая концентрация серо-фосфорных присадок для защиты синхронизаторов
  • Совместимость с медными компонентами (в отличие от агрессивных масел GL-5)
• Термоокислительная стабильность:
  • Сопротивление деградации при длительном нагреве свыше 120°C
  • Минимизация образования шлама и лаковых отложений

Параметр	Значение для секвентальных КПП	Последствия нарушения
Индекс вязкости	Не менее 160	Загустевание на холоде/истончение плёнки на жаре
Коксуемость	Макс. 0.8% (по Conradson)	Загрязнение каналов, закоксовывание поршней сцепления
Температура вспышки	От 200°C	Повышенный расход масла, риск возгорания

• Антипенные свойства:
  • Быстрый выход воздуха из эмульсии при оборотах свыше 8 000 об/мин
• Совместимость с материалами:
  • Нейтральность к тефлоновым покрытиям кулачковых муфт
  • Отсутствие деформации фторкаучуковых сальников

Система привода секвентальной КПП

Система привода секвентальной коробки передач отвечает за преобразование линейного движения рычага или подрулевых лепестков в точные механические действия внутри КПП. Её ключевая задача – обеспечить строго последовательное (секвентальное) переключение ступеней "вверх" или "вниз" без возможности пропуска передач, исключая ошибки водителя.

Основу привода составляют механические, гидравлические или электромеханические компоненты, передающие усилие от органа управления к механизму выбора и включения передач. Независимо от типа, система должна гарантировать минимальные задержки, четкую фиксацию выбранной передачи и высокую надежность под значительными нагрузками.

Ключевые компоненты и принцип действия

Типовая система включает следующие элементы:

• Орган управления: Рычаг (часто с кулисой, ограничивающей траекторию) или подрулевые лепестки (paddle shifters). Каждое движение вперед/назад или нажатие лепестка генерирует сигнал на переключение на одну ступень.
• Датчики/сенсоры: Фиксируют положение и направление перемещения рычага/лепестков, передавая электрический сигнал в блок управления (для электронных систем) или непосредственно воздействуя на гидравлику/механику.
• Исполнительные механизмы:
  • Гидравлические: Гидроцилиндры, управляемые электронным блоком или напрямую золотниковым клапаном от рычага. Создают мощное усилие для перемещения валов и муфт. Характерны для гоночных авто и мотоциклов.
  • Электромеханические (роботизированные): Электродвигатели (сервоприводы) с редуктором, получающие команды от ЭБУ. Управляют процессом выбора передачи и включения сцепления.
  • Механические (кулачковые): Жесткая система тяг, рычагов и барабанного селектора – центрального элемента. На поверхности барабана проточены сложные канавки. Сухарики (толкатели), связанные с вилками переключения, перемещаются по этим канавкам. Поворот барабана (от действия рычага) строго задает траекторию и последовательность движения вилок.
• Блок управления (ЭБУ): В электронных системах обрабатывает сигналы датчиков, учитывает скорость, обороты двигателя, положение дросселя. Управляет исполнительными механизмами (гидроклапанами, сервоприводами), оптимизируя скорость и плавность переключений, часто взаимодействуя с системой сцепления.

Принцип работы: Движение водителя (например, "Толчок рычага назад") интерпретируется системой как команда "переключиться на следующую передачу". В механической системе это напрямую поворачивает барабанный селектор, чья канавка смещает соответствующую вилку. В электронно-управляемой системе ЭБУ активирует гидроцилиндр или сервопривод, который выполняет две ключевые операции: сначала точно выбирает нужную вилку, а затем перемещает её для включения/выключения передачи через муфту синхронизатора.

Тип привода	Основные компоненты	Преимущества	Недостатки / Применение
Механический (Барабанный)	Рычаг, тяги, барабан с канавками, сухарики, вилки	Прямая связь, надежность, простота	Требует большего усилия; мотоциклы, старые авто
Гидравлический	Лепестки/Рычаг, датчики, ЭБУ*, гидронасос, клапаны, гидроцилиндры	Скорость, мощность, плавность	Сложность, вес, стоимость; гоночные авто, суперкары
Электромеханический (Робот)	Лепестки/Рычаг, датчики, ЭБУ, сервоприводы (выбора передачи, сцепления)	Компактность, потенциал для автоматизации	Задержки, износ сцепления; массовые легковые авто

Особенности конструкции: Главная особенность – обеспечение строго последовательного перехода между передачами. В механических системах это достигается формой канавок на селекторном барабане. В электронных – алгоритмами ЭБУ, блокирующими пропуск передач. Система привода также минимизирует ход органа управления: короткие "толчки" вместо сложных траекторий "Н". Для гашения вибраций и повышения точности используются подшипники качения в направляющих вилок и опорах барабана/тяг. В высокопроизводительных системах (гидравлика) применяются аккумуляторы давления для мгновенного срабатывания.

Сухое и гидравлическое сцепление: отличия

Сухое сцепление использует механическую связь между педалью и вилкой выключения. Усилие от ноги водителя передается через трос или систему рычагов, напрямую воздействуя на выжимной подшипник. Такая конструкция отличается простотой, минимальным количеством компонентов и низкой стоимостью производства. Однако она требует большего физического усилия при переключении передач и склонна к износу тросовых элементов.

Гидравлическое сцепление применяет замкнутую систему с рабочей жидкостью. При нажатии педали создается давление в главном цилиндре, которое по гидравлической магистрали передается на рабочий цилиндр. Поршень рабочего цилиндра преобразует это давление в механическое усилие для выключения сцепления. Данная система обеспечивает плавность хода педали и снижает требуемое физическое усилие, но сложнее в конструкции и чувствительна к состоянию гидравлической жидкости.

Сравнительные характеристики

Критерий	Сухое сцепление	Гидравлическое сцепление
Принцип передачи усилия	Механический (трос/рычаги)	Гидравлический (жидкость под давлением)
Усилие на педали	Выше	Ниже и более линейное
Чувствительность	Прямая механическая связь	Демпфирование гидравликой
Сложность конструкции	Проще, меньше компонентов	Сложнее (цилиндры, магистрали, жидкость)
Обслуживание	Замена троса, регулировка	Прокачка системы, контроль уровня жидкости
Реакция на износ диска	Требует ручной регулировки	Автоматическая компенсация
Типичное применение	Бюджетные авто, спорткары	Большинство современных легковых авто

Механическая связь с рулевым колесом

В секвентальных коробках передач механическая связь с рулевым колесом реализуется через подрулевые лепестки или кнопки, интегрированные в рулевую колонку. Эти элементы соединяются с КПП посредством тросового привода, гидравлической магистрали или электронных сенсоров, преобразующих физическое воздействие водителя в команду переключения. Лепестки дублируют функции рычага селектора: правый отвечает за повышение передачи (+), левый – за понижение (-), обеспечивая последовательное переключение без использования сцепления.

Такая компоновка исключает необходимость перемещения руки к центральному тоннелю, сокращая время смены передач до 100-150 мс. Электронные системы дополнительно анализируют угол поворота руля, блокируя переключения при критическом угле во избежание потери управления. Механическая связь оптимизирует эргономику: водитель сохраняет хват руля и контроль над траекторией, что критично в гоночных условиях и при агрессивном вождении.

Ключевые конструктивные элементы

Компонент	Принцип действия	Преимущества
Подрулевые лепестки	Поворотные рычаги из магниевого сплава с возвратной пружиной	Тактильная обратная связь, защита от ложных срабатываний
Электрические датчики Холла	Фиксация магнитного поля при смещении лепестка	Износостойкость, отсутствие механического контакта
Гидравлический актуатор	Передача давления жидкости к исполнительным механизмам КПП	Плавность хода, минимальное усилие на лепестке

Электронное управление переключениями

Современные секвентальные коробки передач (особенно в гоночных и высокопроизводительных автомобилях) оснащаются электронными системами управления, заменяющими традиционный механический тросовый привод. Центральный блок управления (ЭБУ) непрерывно анализирует данные от многочисленных датчиков: положения дроссельной заслонки, частоты вращения коленчатого и первичного валов, скорости автомобиля, выбранной передачи, температуры масла, а также сигналы от подрулевых лепестков или селектора.

На основе полученной информации и заложенных алгоритмов ЭБУ рассчитывает оптимальный момент и скорость переключения. Он отправляет управляющие электрические сигналы на исполнительные устройства – электрогидравлические клапаны или сервоприводы. Эти актуаторы с высокой точностью и скоростью воздействуют непосредственно на механизм выбора и включения передач внутри коробки, обеспечивая физическое перемещение вилок переключения и муфт синхронизаторов.

Ключевые особенности и функции

Основные компоненты системы:

• Электронный блок управления (ЭБУ): "Мозг" системы, обрабатывающий данные и отдающий команды.
• Датчики: Оборотов двигателя/валов, положения селектора/лепестков, скорости, дросселя, давления масла и др.
• Актуаторы: Электрогидравлические клапаны (управляют потоком масла к гидроцилиндрам переключения) или электромеханические сервоприводы.
• Гидравлический блок (часто интегрированный): Создает и регулирует давление масла для работы гидроцилиндров по команде ЭБУ через клапаны.

Принцип работы процесса переключения:

1. Водитель инициирует переключение (лепестком/селектором).
2. ЭБУ получает сигнал запроса и мгновенно анализирует текущие параметры движения (обороты, скорость, нагрузка).
3. ЭБУ рассчитывает необходимое время и усилие для синхронизации, подает команды на соленоиды/сервоприводы.
4. Актуаторы перемещают штоки гидроцилиндров или вилки переключения напрямую.
5. ЭБУ контролирует завершение включения передачи через датчики положения.
6. ЭБУ может корректировать момент зажигания/подачу топлива для сглаживания рывка при переключении.

Преимущества электронного управления:

Особенность	Результат
Скорость переключения	Крайне высокая (десятки миллисекунд), недостижимая механически
Точность	Исключение ошибок водителя, идеальное согласование оборотов
Защита КПП	Программная блокировка недопустимых переключений (перескок нескольких передач, включение понижающей на высоких оборотах)
Адаптивность	Возможность выбора разных режимов (Гоночный, Городской, Экономичный)
Интеграция	Глубокая связь с системами двигателя, ABS/ESP, сцеплением для оптимизации работы

Главное отличие от механики: Электронное управление автоматизирует физическое усилие по перемещению вилок и синхронизации, оставляя водителю только функцию выбора момента и направления переключения. Это обеспечивает беспрецедентную скорость, надежность и защиту агрегата.

Пневматические системы на гоночных авто

Пневматические системы в гоночных автомобилях обеспечивают высокоскоростное и точное управление критическими узлами, заменяя традиционные механические и гидравлические решения. Они применяются для мгновенного переключения передач в секвентальных КПП, активации сцепления, регулировки дифференциала и управления аэродинамическими элементами. Ключевое преимущество – минимальная задержка отклика и снижение массы системы.

Компактные пневмоцилиндры, управляемые электронным блоком через соленоидные клапаны, развивают усилие до 2000 Н при скорости срабатывания 0,01-0,03 сек. Система питается от баллонов со сжатым воздухом (давление 8-12 бар), пополняемых через пневмокомпрессор во время движения. Это исключает потерю мощности двигателя на привод насоса, характерную для гидравлики.

Конструктивные особенности

Базовые компоненты:

• Титановые/алюминиевые баллоны с углетканным усилением
• Электропневматические клапаны с частотой срабатывания ≥200 Гц
• Бесконтактные датчики положения штока
• Многоконтурная система безопасности с дублирующими магистралями

Критические требования:

1. Температурная стабильность (-40°C до +120°C)
2. Вибрационная устойчивость (до 40g)
3. Минимизация соединений для предотвращения утечек
4. Адаптивная логика управления под стиль пилота

Параметр	Гоночная пневматика	Серийная гидравлика
Время переключения	20-50 мс	80-150 мс
Масса системы	1,2-2,8 кг	3,5-6 кг
Температурный диапазон	Шире на 70%	Ограничен вязкостью жидкости

Регулировка усилия осуществляется программно через изменение давления в цилиндрах, что позволяет адаптировать характер переключений под условия трассы. В системах премиум-класса реализовано прогнозирующее управление – блок ECU инициирует подачу воздуха за 50 мс до фактического запроса пилота.

Работа секвентального механизма на мотоциклах

Управление переключением осуществляется ножным рычагом: подъем пяткой включает повышенную передачу, нажатие носком – пониженную. Механизм допускает исключительно последовательное переключение (1-2-3-4... или 4-3-2-1), пропуск передач невозможен. Основная конструктивная особенность – кулачковый вал (барабан) с радиальными канавками вместо традиционного H-образного паза селектора.

При перемещении рычага тяга или трос поворачивают храповой механизм, который проворачивает кулачковый барабан на фиксированный угол. На барабане выполнены профилированные канавки, куда входят ролики вилок переключения. Поворот барабана заставляет ролики двигаться по канавкам, строго синхронизируя перемещение вилок и блокировку соседних передач. Это обеспечивает четкое позиционирование вилок без риска одновременного включения двух передач.

Ключевые элементы конструкции

• Кулачковый барабан: Стальной цилиндр с фрезерованными канавками сложного профиля. Каждая канавка соответствует конкретной передаче и вилке.
• Храповой механизм: Преобразует возвратно-поступательное движение рычага в дискретные повороты барабана. Содержит пружинный фиксатор для предотвращения самопроизвольного вращения.
• Двойные вилки переключения: Оборудованы роликами на концах, взаимодействующими с канавками барабана. Перемещают муфты включения передач.
• Преднатяжитель пружины: Обеспечивает мгновенное срабатывание механизма и гасит вибрации при переключении под нагрузкой.

Процесс переключения вверх	Процесс переключения вниз
Подъем рычага пяткой Сжатие пружины преднатяжителя Срабатывание храпового механизма Поворот барабана на 1 фиксированный сектор Перемещение вилки по профилю канавки Включение муфты следующей передачи	Нажатие рычага носком Обратное движение храповика Поворот барабана в противоположном направлении Смещение вилки в обратном ходе канавки Выключение текущей передачи Зацепление муфты предыдущей передачи

Главное преимущество – минимальное время переключения за счет отсутствия поиска нужной позиции. Ограничение – невозможность "перескакивания" передач требует точного согласования действий с режимом движения. Принудительный возврат в нейтраль обычно осуществляется отдельным механизмом (половинным подъемом/нажатием между 1-2 передачами или специальной кнопкой).

Особенности управления "лапкой" на квадроциклах

Управление секвентальной КПП на квадроциклах осуществляется через подрулевой рычаг ("лапку"), требующий специфичных приемов работы. В отличие от автомобилей, переключение происходит без педали сцепления, но с обязательным сбросом газа для предотвращения ударов в трансмиссии.

Конструкция "лапки" напрямую связана с тягами КПП или электронными датчиками, а короткий ход рычага обеспечивает быстрое переключение. Ключевая особенность – жесткая последовательность: передачи активируются строго по порядку (1-N-2-N-3...), что исключает "перескакивание" через ступени.

Принципы работы и отличия от мотоциклетного управления

Направление перемещения:

• Вверх (от себя) – повышение передачи
• Вниз (на себя) – понижение передачи

Критичные требования:

1. Кратковременный сброс газа перед каждым переключением
2. Запрет переключений под нагрузкой (например, при пробуксовке)
3. Фиксация в нейтрали (N) при запуске двигателя

Сравнение с мотоциклетной КПП:

Параметр	Квадроцикл	Мотоцикл
Положение рычага	Под рулём (пальцы/ладонь)	У ступни (педаль ногой)
Схема переключений	↑ = +1 передача ↓ = -1 передача	↓ = +1 передача ↑ = -1 передача
Нейтраль (N)	Фиксированное положение между 1 и 2	Между 1 и 2 (половинное нажатие)

Ошибки управления (резкие переключения без сброса газа, попытки "поиска" передач) приводят к ускоренному износу шестерен и деформации вилок переключения. Корректная работа требует формирования мышечной памяти для синхронизации движений рукой и правой кистью (дроссель).

Применение в тракторной технике

Секвентальные коробки передач (СКП) нашли широкое применение в современной тракторной технике благодаря своим эксплуатационным преимуществам, идеально соответствующим специфике сельскохозяйственных работ. Их использование значительно упрощает процесс управления мощной машиной в сложных условиях.

Главное преимущество СКП для трактора – возможность быстрого, точного и безошибочного переключения передач под нагрузкой, без необходимости выжима сцепления после начала движения (кроме старта и полной остановки). Это критически важно при выполнении таких операций, как вспашка, культивация или транспортировка тяжелых прицепов, когда требуется оперативно изменять тяговое усилие или скорость движения в ответ на изменение сопротивления грунта или уклона.

Преимущества секвентальной КПП в тракторах

Ключевые выгоды использования секвентального принципа в тракторных трансмиссиях:

• Повышенная простота и удобство управления: Водителю не нужно запоминать сложные схемы переключения ("H-образный" селектор). Переключение вверх/вниз осуществляется одним рычагом (или подрулевыми лепестками) последовательно, что снижает утомляемость оператора, особенно при длительных работах.
• Минимизация ошибок переключения: Исключается возможность случайного включения не той передачи (например, вместо 3-й – 1-й), что защищает трансмиссию от повреждений из-за "перекрута" двигателя.
• Высокая скорость переключений: Передачи переключаются быстрее, чем в классической механике, за счет предварительного выбора следующей передачи гидравлической системой по команде оператора.
• Переключение под нагрузкой: Возможность переключать передачи без выжима сцепления во время выполнения тяговой работы (после трогания) обеспечивает непрерывность передачи крутящего момента на ведущие колеса, предотвращая потерю скорости и срыв агротехнического процесса.
• Повышение производительности: Снижение времени на переключение и отсутствие простоя при смене передачи напрямую влияет на скорость выполнения полевых работ.

Особенности конструкции тракторных СКП

СКП для тракторов имеют конструктивные особенности, адаптированные под высокие нагрузки и тяжелые условия эксплуатации:

• Усиленные детали: Шестерни, валы, синхронизаторы и вилки переключения рассчитаны на передачу очень высокого крутящего момента, характерного для тракторных дизельных двигателей.
• Надежная гидравлическая система: Гидравлические сервоприводы, отвечающие за перемещение муфт переключения, обладают высокой мощностью и надежностью для работы под постоянной нагрузкой.
• Эффективная система смазки и охлаждения: Обеспечивает стабильную работу узлов трансмиссии при длительной работе в условиях высоких температур и запыленности.
• Защита от загрязнений: Конструкция коробки и ее узлов управления часто имеет повышенную защиту от проникновения пыли, грязи и влаги.
• Интеграция с другими системами: СКП часто интегрирована с системами управления двигателем, ВОМ и гидронавеской, позволяя реализовывать сложные алгоритмы работы (например, автоподбор передач в зависимости от нагрузки).

Таким образом, секвентальная коробка передач стала практически стандартом для современных тракторов среднего и высокого класса, обеспечивая оптимальное сочетание простоты управления для оператора, высокой производительности в полевых условиях и надежности трансмиссии при работе с экстремальными нагрузками.

Преимущества для скоростного прохождения поворотов

Секвентальная коробка передач минимизирует временные потери при переключениях благодаря строгой последовательной схеме: рычаг или подрулевые лепестки перемещаются только вперед/назад без поиска нужной передачи. Это критично в поворотах, где пилоту необходимо максимально концентрироваться на траектории, торможении и ускорении.

Мгновенная реакция трансмиссии позволяет выполнять "перегазовку" при входе в поворот и точное включение понижающей передачи без риска ошибки (например, случайного выбора "нейтрали"). Жесткая кинематическая связь и прямолинейный алгоритм переключений исключают потерю тяги в момент смены передачи, обеспечивая стабильное сцепление ведущих колес с покрытием.

Ключевые аспекты

• Скорость переключений: Сокращение интервала до 50-100 мс против 300-500 мс у "механики"
• Стабильность автомобиля: Отсутствие рывков и кренов из-за ошибочных переключений
• Тактическая гибкость: Возможность работать одной рукой без отрыва от руля

Фаза поворота	Преимущество секвентальной КПП
Торможение перед входом	Каскадное понижение передач без потери времени
Апекс	Контроль тяги без риска переключения не в ту передачу
Выход с ускорением	Мгновенный подъем передачи под нагрузкой

Механизм прямого действия через кулачковые муфты гарантирует полное включение передачи даже при экстремальных перегрузках, предотвращая "выбивание". Синхронизация с электронными системами (например, антибукс) обеспечивает адаптацию алгоритмов переключений под конкретные условия прохождения поворота.

Минимизация времени переключения

Секвентальные коробки передач обеспечивают экстремально быстрое переключение за счет исключения этапа поиска нужной передачи. Алгоритм действий строго последователен: каждое движение рычага или подрулевого лепестка гарантированно приводит к переходу строго на следующую передачу (выше или ниже). Это устраняет временные затраты на "промахи" и коррекцию положения селектора, характерные для классических H-образных схем.

Конструкция напрямую оптимизирована под скорость. Вилки переключения и муфты перемещаются по прямолинейным каналам (а не по сложной траектории), минимизируя физический путь движения элементов. Жесткая кинематическая связь между рычагом водителя и исполнительными механизмами коробки исключает промежуточные люфты, обеспечивая мгновенную реакцию на команду.

Ключевые технические решения

• Кулачковые механизмы: Заменяют традиционные сухари. Зубчатое колесо и кулачковая шайба имеют специальный профиль, обеспечивающий мгновенное зацепление под нагрузкой без потери момента.
• Гидравлические/пневматические сервоприводы: Обеспечивают высокое усилие и скорость перемещения вилок (особенно в гоночных вариантах). Электронный блок управления (ECU) синхронизирует их работу с оборотами двигателя.
• Автоматизированное управление сцеплением: Электроника частично или полностью берет на себя операции сцепления (через актуаторы), синхронизируя его выжим с моментом переключения. В мототехнике часто используется "слэп-шифтер" (бесступенчатое переключение без выжима сцепления под нагрузкой).
• Предварительный выбор передачи: В продвинутых системах (например, в коробках с двойным сцеплением или системам типа "Seamless Shift") следующая передача подготавливается заранее до момента переключения, сокращая паузу до минимума.

Защита от ошибочного переключения

Конструкция секвентальной КПП изначально предусматривает механическую защиту от пропуска передач благодаря кулисному механизму с фиксированными пазами. Селектор физически не может перескочить через ступень, так как перемещается строго по заданной траектории "вверх-вниз" с обязательным прохождением каждой позиции. Физические ограничители и пружинные фиксаторы блокируют движение рычага в неверном направлении, требуя полного завершения текущего переключения перед инициацией следующего.

Электронные системы дополняют механическую защиту через интегрированные блоки управления. Анализируя параметры скорости, оборотов двигателя, положения дросселя и нагрузки, ЭБУ предотвращает критические сценарии: запрещает понижение передачи при превышении допустимых оборотов, блокирует повышение при недостаточной тяге, игнорирует многократные нажатия подряд. В гоночных модификациях активируется принудительное срабатывание сцепления при риске перегрузки силового агрегата.

Ключевые технологии защиты

• Датчик силы перемещения – отменяет переключение при недостаточном усилии на рычаге/лепестках, исключая случайные касания
• Двухэтапная активация понижающих передач – для включения 1-й передачи на высокой скорости требуется дополнительное нажатие блокировочной кнопки
• Адаптивная нейтраль – переход в нейтральное положение возможен только при полной остановке или через отдельный канал кулисы

Тип защиты	Принцип действия	Решаемая проблема
Механический фиксатор	Шариковые защелки в кулисе, срабатывающие при прохождении каждой передачи	Случайный возврат рычага в нейтраль при вибрациях
Электронный ревизор RPM	Мгновенный расчет допустимого диапазона оборотов перед переключением	Некорректное понижение передачи "в красную зону"
BackTorque Limiter	Автоматическое поднятие сцепления при резком сбросе газа	Блокировка ведущих колес при ошибочном переключении вниз

В мотоциклетных КПП применяется предварительный селектор: первое нажатие педали лишь выбирает передачу, а включение происходит после частичного отпускания. Для переключения вверх используется отдельный подпружиненный сектор, исключающий одновременное задействование двух ступеней. Водительские команды всегда проходят двухэтапную валидацию: аппаратную (механика кулисы) и программную (логика ЭБУ).

Ограничение по передаваемому крутящему моменту

Ограничение по передаваемому крутящему моменту в секвентальных коробках передач обусловлено конструктивными особенностями механизма переключения и прямозубыми шестернями. В отличие от синхронизированных КПП с косозубыми зацеплениями, секвентальная трансмиссия использует прямозубые шестерни для мгновенного включения скоростей, что снижает площадь контакта зубьев и их устойчивость к ударным нагрузкам.

Критическими факторами, определяющими пороговое значение крутящего момента, являются прочность кулачкового механизма или храповой системы, отвечающей за перемещение муфт включения. При превышении допустимого момента возникают риски деформации зубьев вилок переключения, смятия шлицевых соединений или разрушения сухарей фиксации.

Ключевые аспекты ограничений

• Материалы компонентов: Использование высоколегированных сталей и поверхностной закачки для шестерён и валов
• Теплоотвод: Отсутствие фрикционных синхронизаторов требует принудительного охлаждения масляным распылением
• Геометрия зацепления: Прямозубые шестерни имеют меньшую площадь контакта по сравнению с косозубыми аналогами

Фактор ограничения	Последствия превышения	Методы компенсации
Прочность сухарей селектора	Выкрашивание фиксирующих элементов	Дублирование пружин и шариков
Жёсткость вилок переключения	Изгиб валов и нарушение соосности	Укороченные рычаги с роликовыми подшипниками
Сопротивление сдвигу шлицев	Залипание муфт и блокировка валов	Фосфатирование поверхностей и спецпокрытия

В гоночных модификациях для повышения момента применяют многодисковые сцепления с керамическими накладками, снижающие инерционную нагрузку при переключениях, и двойные конусные синхронизаторы на пониженных передачах. Однако эти решения увеличивают массу и сложность конструкции.

Эксплуатация в режимах, близких к предельным значениям крутящего момента, требует применения специальных смазочных материалов с противозадирными присадками и жёсткого контроля температурного режима, так как перегрев масла приводит к резкому падению прочности зубчатых зацеплений.

Опасности принудительного перескакивания через передачу

Принудительное переключение через несколько передач (например, с 5-й сразу на 2-ю) создаёт экстремальные нагрузки на синхронизаторы. Они вынуждены компенсировать огромную разницу угловых скоростей валов за доли секунды, что приводит к перегреву, деформации конусов и истиранию фрикционных накладок. Ускоренный износ синхронизирующих элементов неизбежно сокращает ресурс коробки передач.

Резкое включение низкой передачи на высокой скорости провоцирует эффект "торможения двигателем" с критическими крутильными колебаниями. Ударная нагрузка распространяется по всей трансмиссии: от шестерён КПП через карданные валы до дифференциала и полуосей. Особенно страдают зубья шестерён и подшипники, которые могут получить микротрещины или сколы уже после однократного некорректного переключения.

Ключевые последствия для автомобиля

• Разрушение синхронизаторов: Задиры на латунных кольцах, заклинивание муфт
• Деформация валов: Искривление первичного/вторичного валов от ударных нагрузок
• Повреждение шестерён: Сколы зубьев, образование усталостных трещин

Дополнительные риски включают:

1. Резкую блокировку ведущих колёс при переключении "вниз", провоцирующую занос
2. Перегрев трансмиссионного масла с потерей смазывающих свойств
3. Обрыв крестовин кардана или разрушение ШРУСов

Необходимость использования сцепления на старте

При трогании с места в секвентальной коробке передач (СКП) сцепление критически необходимо для плавной синхронизации скоростей вращения двигателя и входного вала трансмиссии. На старте двигатель работает на холостом ходу, а колеса неподвижны, что создает экстремальную разницу в угловых скоростях между силовым агрегатом и ведущими элементами КПП. Без промежуточного звена это привело бы к жесткому удару в зубчатых зацеплениях.

Сцепление выполняет роль управляемого демпфера, позволяя постепенно передавать крутящий момент через фрикционные диски. Плавное отпускание педали обеспечивает контролируемое проскальзывание дисков, что гасит инерционные нагрузки и предотвращает:

• Резкие рывки транспортного средства
• Повреждение синхронизаторов или шестерен КПП
• Глушение двигателя из-за превышения критической нагрузки

Особенности работы сцепления в СКП

В отличие от переключений в движении, где секвентальный механизм допускает бесcцепное переключение за счет электронного управления и синхронизаторов, старт всегда требует механического разъединения валов. Этому способствуют конструктивные факторы:

1. Отсутствие предварительной синхронизации на нейтрали – вал КПП не вращается до начала движения
2. Высокий начальный крутящий момент, требующий ступенчатой передачи от маховика
3. Невозможность гидравлической блокировки – пакеты фрикционов в СКП не рассчитаны на полную остановку вала

Режим	Использование сцепления	Причина
Старт с места	Обязательно	Компенсация разницы скоростей вращения валов
Переключение в движении	Не требуется	Синхронизация обеспечивается сервоприводами КПП

Техника "throttle blip" для согласования оборотов

При переключении на пониженную передачу в секвентальной коробке возникает рассогласование скоростей вращения входного вала и шестерни целевой передачи. Двигатель, отсоединённый от трансмиссии сцеплением, быстро снижает обороты, тогда как первичный вал коробки сохраняет высокую скорость, соответствующую движению автомобиля. Это приводит к ударным нагрузкам при включении передачи.

Техника "throttle blip" устраняет дисбаланс за счёт кратковременного повышения оборотов двигателя перед включением пониженной ступени. Водитель синхронно с выжимом сцепления и перемещением селектора делает резкое, точно дозированное нажатие педали акселератора. Это "поднимает" обороты мотора до уровня, требуемого для плавного зацепления шестерни.

Ключевые аспекты применения

Алгоритм выполнения при downshift:

1. Выжать сцепление (при наличии)
2. Перевести селектор на пониженную передачу
3. Быстро "ткнуть" педаль газа для кратковременного повышения оборотов
4. Плавно отпустить сцепление

Особенности для секвентальных КПП:

• Требует высокой точности из-за жёсткой кинематики переключения
• Критична при спортивном вождении для сохранения стабильности машины
• Снижает износ кулачковых муфт и собачьих зубьев
• Особенно эффективна при последовательных downshift (например, 5→4→3)

Ошибки при выполнении:

Недостаточный blip	Рывок при включении, перегрузка синхронизаторов
Избыточный blip	Пробуксовка сцепления, потеря тяги
Запаздывание	Снижение эффективности синхронизации

Режимы работы: ручной и полуавтоматический

Ручной режим (Manual) предоставляет полный контроль над переключением передач водителю. Последовательное переключение осуществляется рычагом селектора или подрулевыми лепестками: толчок вперед для повышения передачи, движение назад для понижения. Электронный блок управления (ЭБУ) предотвращает повреждения, игнорируя недопустимые команды (например, принудительное понижение на высоких оборотах), но не вмешивается в выбор момента переключения.

Полуавтоматический режим (Auto) автоматизирует процессы выжима сцепления и переключения ступеней. Алгоритмы ЭБУ анализируют скорость, положение педали акселератора, уклон дороги и нагрузку двигателя для самостоятельного выбора оптимальной передачи. Водитель сохраняет возможность ручного вмешательства через лепестки или селектор, что переводит коробку в ручной режим до возврата в автоматический цикл.

Особенности реализации

• Ручное управление
  • Требует активного участия водителя в выборе передач
  • Позволяет реализовать спортивный стиль вождения (удержание низких передач в поворотах, принудительное понижение перед обгоном)
• Полуавтоматическое управление
  • Самостоятельно активирует сцепление и выбирает передачи по заданным алгоритмам
  • Обеспечивает плавность хода и топливную экономичность в штатных режимах

Критерий	Ручной режим	Полуавтоматический режим
Управление сцеплением	Электронно-гидравлический привод по команде водителя	Полностью автоматизированный привод
Реакция на ошибки	Блокировка недопустимых переключений	Коррекция точек переключения под нагрузку
Энергопотребление	Зависит от стиля вождения	Оптимизировано ЭБУ для экономии топлива

Современные секвентальные КП поддерживают адаптацию алгоритмов в полуавтоматическом режиме: при агрессивном нажатии педали газа система задерживает повышение передач, а в режиме постоянной скорости выбирает высшую ступень для снижения оборотов двигателя.

Система подрулевых лепестков в автомобилях

Система подрулевых лепестков представляет собой пару рычагов, расположенных за рулевым колесом, предназначенных для ручного переключения передач в транспортных средствах с автоматизированными трансмиссиями (роботизированными или секвентальными). Каждый лепесток отвечает за конкретное действие: "+" для повышения передачи, "–" для понижения. Основная задача – предоставить водителю возможность оперативного вмешательства в работу КПП без использования классического рычага селектора.

Принцип функционирования основан на электронном управлении: нажатие на лепесток генерирует электрический сигнал, который передается в блок управления трансмиссией (ECU). Электроника интерпретирует команду и активирует соответствующие сервоприводы или гидравлические клапаны для быстрого переключения передачи. Механической связи между лепестками и коробкой отсутствует – все управление осуществляется "по проводам" (steer-by-wire).

Ключевые особенности и компоненты

• Эргономика: Лепестки фиксируются на рулевой колонке или самом руле, обеспечивая постоянный доступ пальцев рук водителя при любом угле поворота колеса.
• Сенсоры и приводы: Используются:
  • Микровыключатели или датчики Холла для регистрации нажатия
  • Электрогидравлические актуаторы в КПП для сжатия сцепления и перемещения шестерен
• Обратная связь: В продвинутых системах реализована тактильная индикация (виброотклик) при достижении красной зоны тахометра или блокировке переключения.

Преимущества и ограничения

Преимущества	Недостатки
Скорость переключений выше, чем при ручном управлении	Отсутствие полного тактильного контроля над сцеплением
Возможность переключений в поворотах без снятия рук с руля	Зависимость от исправности электроники и датчиков
Упрощение управления для непрофессиональных водителей	Риск случайных нажатий при активном рулении

Современные реализации часто включают адаптивные алгоритмы, временно блокирующие ручное управление для предотвращения повреждения двигателя (например, при попытке понизить передачу на недопустимо высоких оборотах). В гоночных модификациях применяются системы с двойным вытягом, позволяющие пропускать передачи за одно движение.

Подключение через Tiptronic-режим

Tiptronic-режим реализуется через отдельное положение селектора коробки передач или подрулевые лепестки (падл-шифтеры). При активации этого режима электронный блок управления (ЭБУ) коробки временно передаёт водителю контроль над выбором передач, сохраняя при этом гидромеханическую автоматизацию переключений. Сцеплением и синхронизацией по-прежнему управляет автоматика, что исключает риск повреждения трансмиссии.

Для переключения используется короткое движение рычага/лепестков: толчок вперед для понижающей передачи (+), назад для повышающей (-). Система сохраняет секвентальный принцип – передачи переключаются строго последовательно (1-2-3...), без возможности "перепрыгивания". ЭБУ продолжает мониторить параметры двигателя и при превышении безопасных оборотов может игнорировать команду водителя или автоматически повысить передачу.

Ключевые особенности реализации

• Автоматический возврат: При длительном отсутствии ручных команд (обычно 8-15 сек) система самостоятельно переключается в полноценный автоматический режим.
• Защитные алгоритмы: Блокировка запуска на неправильной передаче, принудительное понижение при резком торможении, предотвращение остановки двигателя.
• Адаптивное управление: Скорость переключений может динамически изменяться ЭБУ в зависимости от стиля вождения (например, в спортивном режиме).
• Индикация: Текущая выбранная передача дублируется на приборной панели и проекционном дисплее.

Тюнинг стандартной КПП в секвентальную

Основная цель переделки – замена классического H-образного селектора на механизм, допускающий только последовательное переключение передач строго "вверх" или "вниз". Это требует кардинальной модизации узла выбора передач и системы управления.

Ключевым этапом является установка секвентального модуля (селекторного барабана) вместо штатной кулисы. Барабан имеет спиральные канавки, которые преобразуют линейное движение тяг в строго заданный поворот валов КПП. Параллельно меняется конструкция штоков передач на усиленные версии с роликовыми подшипниками для минимизации трения.

Технологические особенности переделки

Основные компоненты для модернизации:

• Кулачковый барабан – сердце системы, жестко задает последовательность включения
• Прямозубые шестерни (вместо косозубых) – снижают осевые нагрузки при переключениях
• Пневмопривод или электрромеханический актуатор – для реализации подрулевого управления
• Укороченные жесткие тяги – уменьшают люфты и повышают точность

Этапы работ:

1. Демонтаж штатного механизма переключения и кулисы
2. Фрезеровка картера КПП под установку селекторного барабана
3. Замена штоков передач на кастомизированные с роликовыми направляющими
4. Монтаж возвратных пружин с повышенным усилием
5. Интеграция сенсоров положения и системы обратной связи

Параметр	Стандартная МКПП	После тюнинга
Ход рычага	120-150 мм	25-40 мм
Время переключения	0.5-0.8 сек	0.15-0.3 сек
Ресурс	200+ тыс.км	50-80 тыс.км

Эксплуатационные ограничения: Требует применения специальных смазок, повышенных интервалов ТО и исключает "перескакивание" передач. Вибрации и шумность возрастают на 20-30% из-за прямозубых шестерен.

Цена обслуживания по сравнению с DSG

Обслуживание секвентальной коробки передач (особенно гоночных версий) традиционно дороже DSG. Основные затраты связаны с необходимостью частой замены высокопроизводительных сцеплений, специализированных синхронизаторов и изнашиваемых деталей механизма переключения, рассчитанных на экстремальные нагрузки. Интервалы ТО короче, а сами процедуры требуют глубокой разборки агрегата и привлечения узкопрофильных специалистов.

DSG, напротив, проектировалась для массового рынка с акцентом на снижение эксплуатационных расходов. Хотя её ремонт при выходе из строя мехатроника или сцеплений также обходится дорого, плановое обслуживание (замена масла в контурах мехатроника и трансмиссии, фильтров) регламентировано производителем, стандартизировано и выполняется на большинстве СТО. Цена расходников для DSG ниже благодаря масштабам производства.

Ключевые отличия в стоимости владения

• Регламентные работы: Замена масла в DSG (каждые 60-100 тыс. км) дешевле и быстрее полного сервиса секвентальной КПП (часто требуемого после 20-50 часов работы).
• Износ сцеплений: Секвентальные КПП "съедают" сцепления значительно быстрее (особенно при агрессивной езде), их замена сложнее и дороже замены пакетов сцеплений в DSG.
• Ремонтопригодность: Большинство неисправностей DSG устраняется модульной заменой узлов (мехатроник, блок сцеплений). Ремонт секвентальной коробки чаще требует индивидуальной подгонки деталей и высокой квалификации механика.
• Доступность запчастей: Оригинальные и аналоговые комплектующие для DSG распространены широко. Детали для секвентальных КПП – нишевый продукт, часто поставляемый под заказ по высоким ценам.

Регулировка механизма переключения

Регулировка секвентального механизма переключения направлена на устранение люфтов и обеспечение чёткой синхронизации между рычагом селектора, тягами (или тросами) и исполнительными элементами КПП. Основные регулируемые параметры включают длину тяг, положение ограничительных упоров, усилие на тросах и корректность работы датчиков положения (для электронных систем). Точность настройки напрямую влияет на скорость и надёжность переключений, предотвращает ложные включения или неполную активацию передач.

Процедура требует строгого соблюдения регламента производителя и применения калибровочных шаблонов/инструментов. Обязательно контролируется свободный ход рычага до момента срабатывания механизма выбора передачи, а также усилие перемещения между фиксированными позициями. Регулировка выполняется на неподвижном транспортном средстве при выключенном двигателе, часто с демонтажом защитных кожухов для доступа к узлам.

Ключевые этапы регулировки

1. Проверка исходного состояния: измерение люфтов рычага, визуальный осмотр тяг/тросов на предмет деформаций.
2. Коррекция длины тяг: изменение резьбовых соединений для устранения продольного свободного хода.
3. Настройка ограничителей хода: фиксация крайних положений селектора винтовыми упорами.
4. Калибровка датчиков (для электронных систем): установка зазоров согласно спецификациям, проверка сигналов сканером.
5. Контроль усилия переключения: с применением динамометра при необходимости.

После регулировки обязательна проверка в работе: последовательное включение всех передач с контролем чёткости фиксации, отсутствия провалов или задержек. Некорректная настройка приводит к ускоренному износу вилок переключения, шестерён и синхронизаторов.

Правила обкатки после капремонта

Обкатка секвентальной коробки передач после капитального ремонта является обязательным этапом для обеспечения долговечности и корректной работы механизма. Пренебрежение этим процессом приводит к преждевременному износу синхронизаторов, шестерен и подшипников.

Соблюдение регламента позволяет приработаться новым деталям, распределить смазку по поверхностям трения и выявить скрытые дефекты сборки на ранней стадии. Нарушение правил обкатки аннулирует гарантийные обязательства.

Ключевые этапы и требования

Начальный этап (первые 500 км):

• Исключите работу двигателя на максимальных оборотах
• Переключайте передачи без форсирования при средних оборотах
• Избегайте резких стартов и торможения двигателем

Контроль и обслуживание:

1. Проверяйте уровень и состояние масла каждые 200 км
2. Следите за отсутствием течей через сальники и прокладки
3. Фиксируйте посторонние шумы при переключениях

Параметр	Режим обкатки	Штрафной режим
Обороты двигателя	До 60% от максимума	Красная зона тахометра
Стиль переключения	Плавное выжимание сцепления	Ударные включения
Температурный режим	Прогрев до +40°С перед движением	Эксплуатация "на холодную"

После завершения обкатки (1000-1500 км) выполните обязательную замену трансмиссионного масла с промывкой системы. Проверьте состояние металлической стружки на магнитной пробке – допустимо минимальное количество мелких частиц.

Диагностика повреждений кулачкового барабана

Повреждения кулачкового барабана секвентальной КПП проявляются характерными симптомами: нечёткое включение передач, самопроизвольное выбивание скорости, хруст или заклинивание селектора. Критически важна визуальная и тактильная проверка пазов на предмет сколов, задиров, деформации краёв. Особое внимание уделяют зонам сопряжения с фиксаторными роликами и штоком переключения.

Обязательно анализируют геометрию профиля пазов – отклонение от стандартных углов и глубины ведёт к неполному ходу штока. Используют мерительный инструмент (штангенциркуль, микрометр) для выявления неравномерного износа стенок. Параллельно проверяют люфт оси барабана в корпусе коробки: превышение допустимого значения усиливает ударные нагрузки на кулачки.

Ключевые методы диагностики

• Контроль биения – индикаторной стойкой выявляют радиальное биение более 0,05 мм, вызывающее вибрации.
• Проверка термообработки – перегрев приводит к отпуску металла, что определяют по изменению цвета поверхности и снижению твёрдости (склерометром).
• Тест на трещины – магнитопорошковая дефектоскопия или капиллярный метод для обнаружения микроразрушений в зонах концентрации напряжений.

Тип дефекта	Признаки	Последствия
Задиры на стенках пазов	Металлическая стружка в масле, заедание штока	Разрушение фиксаторных роликов, блокировка переключений
Деформация профиля	Неполное включение передачи, повышенный шум	Ускоренный износ вилки сцепления, пробуксовки
Трещины у монтажных отверстий	Вибрация на высоких оборотах, масляные потёки	Раскол барабана с блокировкой КПП

Обязательно сопоставляют износ кулачкового барабана с состоянием сопряжённых компонентов – штока переключения, фиксаторов, подшипников оси. Пренебрежение комплексной диагностикой ведёт к повторным поломкам даже после замены детали. При критических повреждениях восстановление невозможно – требуется установка нового оригинального узла.

Замена изношенных сухарей переключения

Сухари переключения представляют собой металлические фиксаторы, установленные в селекторном механизме коробки. Их износ приводит к нечеткому включению передач, самопроизвольному выбиванию скорости или невозможности выбрать нужное положение рычага.

Для замены сухарей требуется демонтаж крышки КПП или селекторного узла для доступа к пазам кулисы. Предварительно сливается трансмиссионное масло, отсоединяются тяги привода управления. Очистка посадочных мест от загрязнений и металлической стружки обязательна перед установкой новых компонентов.

Ключевые этапы замены

1. Извлечение старых сухарей: Ослабление стопорных болтов или шплинтов, удерживающих изношенные сухари в направляющих кулисы.
2. Подбор аналогов: Установка деталей строго по каталожному номеру производителя КПП. Несоответствие размеров вызывает ускоренный износ.
3. Смазка и монтаж: Обработка новых сухарей и пазов консистентной смазкой (например, Molykote). Фиксация штатными крепежными элементами с контролем момента затяжки.

Проверка работы выполняется ручным перемещением кулисы через все позиции до сборки коробки. Ход должен быть плавным, без заеданий. После запуска двигателя тестируют переключения под нагрузкой, исключая посторонние стуки.

Ошибка при замене	Последствие
Перетяжка крепежа	Деформация сухарей, заклинивание
Использование универсальных деталей	Вибрации, ударные нагрузки на шестерни
Загрязнение пазов	Преждевременный износ новых сухарей

Перспективы развития секвентальных систем

Основной вектор развития секвентальных коробок передач связан с усилением интеграции электронных систем управления. Совершенствование алгоритмов переключений, адаптирующихся к стилю вождения и дорожным условиям, позволит минимизировать разрывы потока мощности и повысить плавность работы. Параллельно ведутся работы по снижению механических потерь в приводных механизмах за счет применения облегченных композитных материалов и оптимизации гидравлических/пневматических контуров.

Значительное внимание уделяется гибридизации трансмиссий: комбинирование секвентальных механизмов с электромоторами создает предпосылки для реализации режимов "торможения двигателем" с рекуперацией энергии. Это особенно актуально для спортивных гибридов и коммерческого транспорта, где требуется мгновенная реакция на изменение нагрузки. Разработка компактных модульных конструкций, совместимых с разными типами ДВС и электроприводов, расширит сферу применения технологии.

Ключевые направления инноваций

• Внедрение искусственного интеллекта для прогнозирования моментов переключения на основе анализа данных телеметрии
• Разработка безмуфтовых систем с преселективным управлением, сокращающих время смены передач до 20-30 мс
• Создание адаптивных механизмов защиты от ошибочных включений с использованием биометрических датчиков

Сфера применения	Технологические тренды
Мотоспорт	Полностью электрические актуаторы с автономным питанием
Грузовой транспорт	Гибридные системы с двойным сцеплением для тяжелых режимов
Гражданские авто	Упрощенные роботизированные версии с режимом ручного переключения

Долгосрочной перспективой остается создание "цифрового сцепления" – системы, полностью заменяющей механическую связь между селектором и КПП беспроводными протоколами. Это откроет возможности для дистанционного управления трансмиссией и глубокой интеграции с системами автономного вождения. Параллельно решаются задачи повышения ресурса за счет керамических покрытий шестерен и внедрения самодиагностирующихся подшипников.

Список источников

При подготовке материала о секвентальных коробках передач использовались специализированные технические издания и авторитетные отраслевые ресурсы. Акцент делался на точность описания механизмов переключения и конструктивных особенностей данного типа трансмиссий.

Источники включают фундаментальные учебники по устройству автомобилей, современные инженерные публикации и профильные технические обзоры. Все материалы предоставляют детализированную информацию о принципах работы секвентальных КПП и их отличиях от других типов коробок передач.

• Раймпель Й. Шасси автомобиля: Трансмиссия. Москва: Машиностроение
• Гришкевич А.И. Автомобильные трансмиссии. Учебник для вузов
• Журнал "Автомобильная промышленность": Статья "Эволюция механических КПП" (№7, 2022)
• Технический бюллетень SAE: "Sequential Gearbox Design Principles"
• Отраслевой портал "AutoExpert": Раздел "Устройство трансмиссии"
• Пехальский А.П. Механика автомобиля: Конструктивные решения
• Материалы международной конференции "Транспортные системы": Доклад "Секвентальные механизмы в автоспорте"

Видео: Принцип работы механической коробки передач


• Аккумулятор кипит при зарядке - опасно ли это?

• Как почистить форсунки омывателя лобового стекла - снимаем и чистим правильно

• Суппорт тормозной системы - что это?
