Съемник тормозного барабана - конструкция, работа и другие аспекты

Статья обновлена: 18.08.2025

При обслуживании тормозной системы автомобиля демонтаж прикипевшего или деформированного тормозного барабана часто становится серьезной проблемой.

Специальный съемник – ключевой инструмент для безопасного и эффективного решения этой задачи без риска повреждения компонентов.

Понимание устройства и механики работы съемника критически важно для правильного его применения в условиях мастерской или гаража.

В этой статье детально разберем конструктивные особенности различных типов съемников, физические принципы их действия, а также практические аспекты использования.

Различия между съемником и подручными методами

Использование специализированного съемника гарантирует строго дозированное усилие, прикладываемое строго по оси детали. Это исключает перекосы и деформации посадочных поверхностей, сохраняя целостность ступицы и самого барабана. Инструмент равномерно распределяет нагрузку через упорные лапы и центральный винт, обеспечивая предсказуемый результат.

Подручные методы (молоток, монтировка, нагрев горелкой или комбинация ударов/рычагов) создают ударные или точечные нагрузки. Это провоцирует сколы кромок барабана, повреждение ступичного подшипника, биение поверхности. Риск травм возрастает из-за неконтролируемого вылета детали или отскока инструмента, особенно при критическом накоплении напряжений.

Сравнительный анализ методов

Критерий	Съемник тормозного барабана	Подручные методы
Принцип воздействия	Равномерное статическое давление по оси	Локальные ударные/рычажные усилия
Безопасность	Контролируемый съем без неожиданных срывов	Высокий риск травм от отлетающих деталей
Сохранность деталей	Исключает повреждение посадочных мест и ступицы	Деформация барабана, разрушение ступичного подшипника
Эффективность	Быстрое демонтирование даже при сильной коррозии	Многочасовые попытки, риск заклинивания
Применимость	Работает с любым типом крепления (штифты, грязезащитные кольца)	Часто требует разрушения деталей для доступа

Экономия на покупке съемника оборачивается затратами на замену испорченных подшипников, ступиц или барабанов. Повреждение посадочного места ступицы из-за ударов ведет к биению колеса и ускоренному износу ходовой части, что критично для безопасности движения.

Типы тормозных барабанов по совместимости

Тормозные барабаны классифицируются по степени универсальности установки на различные модели автомобилей. Ключевым параметром совместимости выступают геометрические характеристики: диаметр рабочей поверхности, ширина, конфигурация крепежных отверстий и посадочного гнезда на ступице.

Производители предлагают как специализированные решения под конкретные марки и модели, так и универсальные варианты. От правильного выбора зависит не только корректность монтажа, но и безопасность эксплуатации тормозной системы.

Классификация по охвату применения

• Оригинальные (OEM)

  Изготавливаются по спецификациям автопроизводителя. Имеют строгую привязку к VIN-коду или модификации транспортного средства. Пример: барабан для Renault Logan 2014-2020 с ABS.

• Марко-специфичные

  Предназначены для линейки моделей одного бренда. Совместимы с разными поколениями авто при сохранении платформы. Пример: деталь для всех заднеприводных Lada (ВАЗ 2101-2107).

• Универсальные (мультимарочные)

  Подходят для разнородных автомобилей благодаря стандартизированным размерам. Часто применяются в коммерческом транспорте. Пример: барабан Ø280mm для грузовиков ГАЗель/Соболь.

• Региональные модификации

  Адаптированы под требования конкретного рынка. Отличаются составом сплава или конструктивными нюансами. Пример: усиленный вариант для стран с горным рельефом.

Тип совместимости	Точность подбора	Риск ошибки
OEM	Максимальная	Минимальный
Марко-специфичные	Высокая	При смене поколений
Универсальные	Требует проверки размеров	Высокий без сверки каталога

Преимущества специального инструмента перед молотком

Специальный съемник обеспечивает строго дозированное усилие, прикладываемое точно по оси ступицы. Это исключает перекосы и деформацию деталей, неизбежные при хаотичных ударах молотком по краю барабана.

Инструмент равномерно распределяет нагрузку по всему периметру посадочного фланца, предотвращая локальные напряжения. Молоток же концентрирует энергию в точке удара, провоцируя сколы кромок и повреждение ответных частей ступицы.

• Сохранность компонентов: Исключает деформацию барабана, срыв шлицов и разрушение подшипников.
• Контролируемое усилие: Винтовой или гидравлический механизм позволяет плавно наращивать давление вместо резких ударных воздействий.
• Безопасность оператора: Устраняет риск травм от отлетающих осколков металла и соскальзывания инструмента.
• Эффективность демонтажа: Справляется с прикипевшими и корродированными узлами, где молоток бесполезен.
• Универсальность: Регулируемые лапы адаптируются к разным диаметрам и моделям барабанов.

Ключевые материалы изготовления съемников

Прочность и надежность съемника тормозного барабана напрямую зависят от используемых материалов. Они должны выдерживать экстремальные механические нагрузки при демонтаже прикипевших или деформированных деталей без деформации или разрушения самого инструмента. Неправильный выбор материала приводит к быстрому износу, поломке ключевых элементов и создает риск травмирования пользователя.

Основным требованием к материалам является сочетание высокой твердости, ударной вязкости и устойчивости к циклическим нагрузкам. Наиболее распространены следующие варианты:

Распространенные материалы и их свойства

Материал	Преимущества	Недостатки	Типичное применение
Углеродистая сталь (С45, 1045)	Высокая прочность, доступность, хорошая обрабатываемость, оптимальное соотношение цены и надежности	Требует защитного покрытия (цинкование, хромирование) для предотвращения коррозии	Корпусы, рычаги, опорные пятки большинства бюджетных и профессиональных моделей
Легированная сталь (Cr-Mo, 4140, 42CrMo4)	Превосходная прочность и ударная вязкость, износостойкость, устойчивость к знакопеременным нагрузкам	Более высокая стоимость, сложность обработки	Винты, штоки, наконечники, ответственные узлы в профессиональных и промышленных съемниках
Хромованадиевая сталь (Cr-V, 6150)	Повышенная упругость и сопротивление усталости, отличная износостойкость	Высокая цена, ограниченная доступность	Сменные кулачки, захваты, штифты в премиальных моделях
Ковкий чугун (GGG-40)	Хорошее поглощение вибраций, устойчивость к сжатию, дешевизна	Хрупкость при ударных нагрузках, низкая прочность на изгиб	Массивные основания или корпуса в некоторых специализированных съемниках (редко)

Для защиты от коррозии и увеличения срока службы стальные детали часто покрывают цинком (гальваническое или термодиффузионное), фосфатируют или хромируют. Наиболее нагруженные элементы (ведущий винт, кулачки) иногда подвергают поверхностной закалке (ТВЧ) для повышения твердости. Использование алюминиевых сплавов ограничено из-за недостаточной прочности и встречается только в неответственных вспомогательных компонентах.

Обработка металла для защиты от коррозии

Коррозия металлических компонентов съемника тормозного барабана (особенно рабочих губок, резьбовых шпинделей и корпуса) резко снижает его ресурс и надежность. Воздействие влаги, дорожных реагентов и механических нагрузок ускоряет окисление, приводя к заклиниванию деталей и разрушению конструкции.

Для противодействия ржавчине производители применяют различные методы поверхностной обработки. Выбор технологии зависит от эксплуатационных требований, стоимости и типа металла (чаще углеродистая или легированная сталь). Эффективная защита предотвращает появление очагов коррозии, сохраняет точность размеров и обеспечивает плавность работы инструмента.

Ключевые технологии антикоррозийной обработки

• Гальваническое цинкование: Электрохимическое нанесение цинкового слоя. Обеспечивает катодную защиту: цинк корродирует первым, "жертвуя" собой. Отличается равномерностью покрытия и хорошей адгезией. Требует финишного пассивирования для усиления стойкости.
• Фосфатирование (цинк- или марганец-фосфатное): Создание на поверхности кристаллического слоя нерастворимых фосфатов металла. Повышает износостойкость и улучшает адгезию лакокрасочных материалов. Часто комбинируется со смазкой для дополнительной защиты резьб.
• Порошковая окраска: Нанесение полимерного порошка с последующим оплавлением в печи. Дает толстый, однородный, химически стойкий слой. Позволяет получить любые цвета, но может отслаиваться при ударных нагрузках на кромках.
• Оксидирование (воронение): Термохимическая обработка, создающая на поверхности слой магнетита (Fe₃O₄). Придает деталям характерный черный или синеватый оттенок. Повышает износостойкость, но обеспечивает умеренную коррозионную защиту, часто требует дополнительной консервации маслом.

Метод	Толщина слоя	Преимущества	Ограничения
Цинкование	5–25 мкм	Высокая электрохимическая защита, долговечность	Склонность к белому налету (белая ржавчина) во влажной среде
Фосфатирование	2–20 мкм	Отличная основа под смазку/краску, износостойкость	Средняя самостоятельная защита без доп. покрытий
Порошковая окраска	60–120 мкм	Высокая химическая стойкость, декоративность	Риск сколов при ударах, сложность нанесения на резьбы
Оксидирование	1–10 мкм	Повышение твердости поверхности, минимальные изменения размеров	Низкая коррозионная стойкость без масляной пленки

Для ответственных узлов (например, силового винта) часто используют комбинированные методы: фосфатирование + смазка-консервант или цинкование + хроматирование. Регулярная очистка инструмента от загрязнений и нанесение водоотталкивающих составов (WD-40, литол) после работы значительно продлевают срок службы даже при базовой защите покрытия.

Вариации конструкции: компактные модели

Компактные съемники тормозных барабанов разработаны для работы в условиях ограниченного пространства, характерных для многих современных автомобилей, особенно с плотной компоновкой задней подвески и тормозных механизмов. Их главная задача – обеспечить достаточное усилие для снятия прикипевшего или заржавевшего барабана, оставаясь при этом достаточно миниатюрными, чтобы поместиться между барабаном и элементами подвески (например, рычагами или балкой моста), где применение крупных универсальных или гидравлических съемников физически невозможно.

Основное конструктивное отличие компактных моделей от их более мощных собратьев заключается в принципе генерации усилия и способе фиксации на барабане. Они редко используют мощные винтовые пары или гидравлику из-за требований к габаритам, а вместо этого применяют либо храповые механизмы, либо систему рычагов. Захват барабана также адаптирован под стесненные условия, часто используя специальные крюки или упоры, цепляющиеся за вентиляционные ребра или края рабочей поверхности.

Основные Типы Компактных Съемников

Можно выделить два наиболее распространенных типа компактных съемников, различающихся по принципу действия:

1. Храповые (Ratchet Type):
   • Принцип действия: Центральный винт с храповым механизмом (похожим на трещотку гаечного ключа) упирается в ось ступицы. При качании рукоятки храповик проворачивает винт, который, упираясь в торец ступицы, тянет на себя корпус съемника вместе с зацепленным за барабан захватом.
   • Особенности: Позволяют работать в очень ограниченном пространстве, так как движение рукоятки – качательное, а не полный оборот. Требуют надежной фиксации захватов на барабане.
   • Преимущества: Максимальная компактность, возможность работы в стесненных условиях.
   • Недостатки: Ограниченное усилие (особенно на последних "щелчках" храповика), относительная сложность конструкции, риск соскальзывания захватов при высоком сопротивлении.
2. Рычажные (Lever Type):
   • Принцип действия: Используют принцип рычага первого рода. Центральный упор (часто регулируемый по длине) ставится на ось ступицы. Два (реже три) регулируемых по радиусу захвата с крюками цепляются за барабан. Между центральным упором и захватами расположен мощный рычаг (или система рычагов). При нажатии на рукоять рычага захваты тянут барабан на себя.
   • Особенности: Обеспечивают большее усилие по сравнению с храповыми за счет выигрыша в силе рычага. Требуют несколько большего пространства для хода рычага.
   • Преимущества: Простота конструкции, надежность, большее развиваемое усилие.
   • Недостатки: Требуют чуть больше места для маневра рычагом, чем храповые модели. Необходимость точной регулировки длины центрального упора и положения захватов под конкретный барабан.

Общие Характеристики и Ограничения: Оба типа компактных съемников часто имеют универсальные захваты с регулируемым вылетом или сменные крюки, позволяющие адаптироваться к разным диаметрам барабанов. Однако их главный компромисс – ограниченное максимальное усилие по сравнению с крупными винтовыми или гидравлическими моделями. Они идеально подходят для стандартных случаев "прикипания", но могут оказаться недостаточно мощными для экстремально закисших или деформированных барабанов, где потребуется более специализированный и мощный инструмент.

Тип Съемника	Ключевой Принцип	Требуемое Пространство	Относительное Усилие	Основное Преимущество
Храповый (Ratchet)	Храповый механизм на центральном винте	Минимальное (только для качания ручки)	Низкое-Среднее	Работа в сверхстесненных условиях
Рычажный (Lever)	Система рычагов	Умеренное (для хода рычага)	Среднее	Простота, надежность, большее усилие

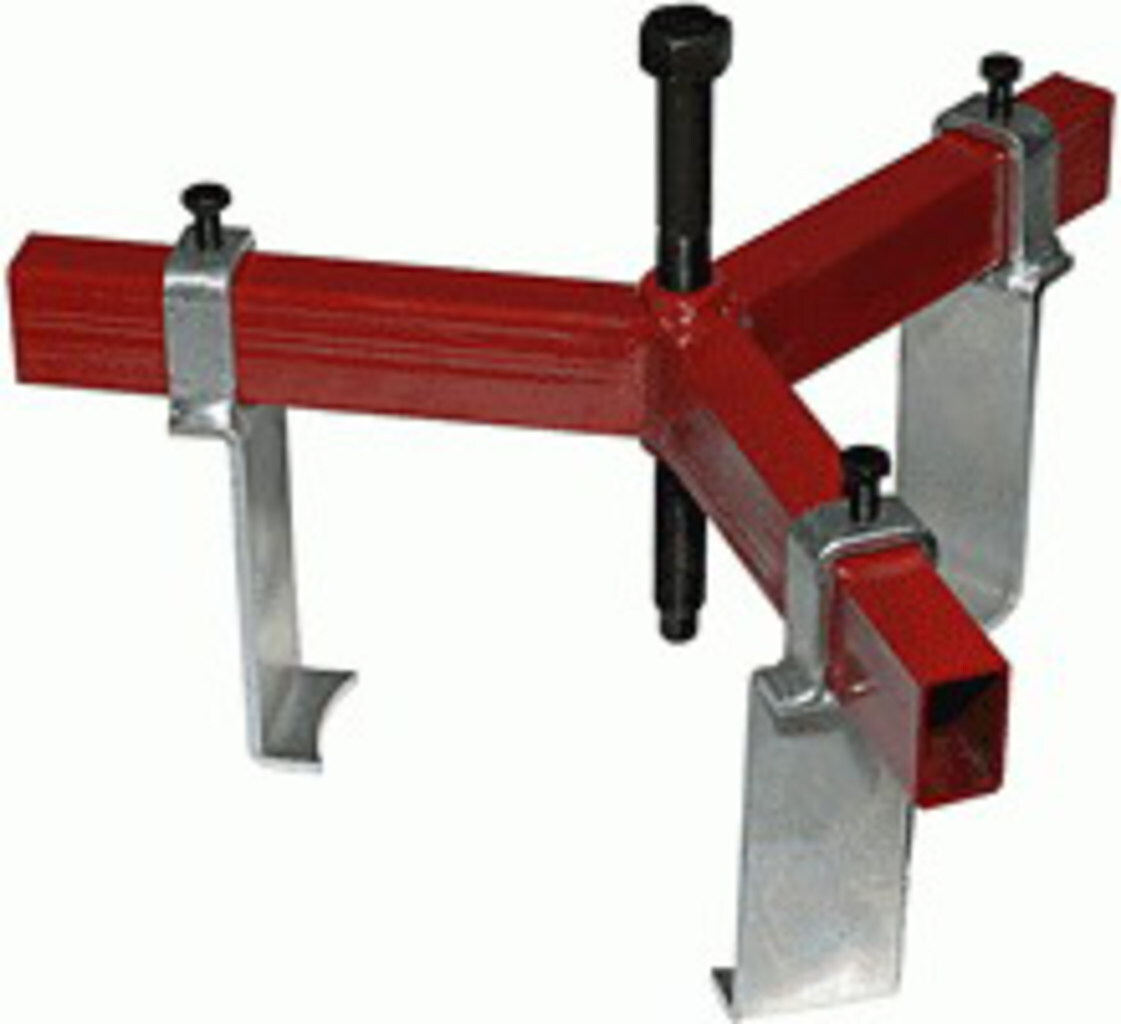

Вариации конструкции: телескопические захваты

Телескопические захваты отличаются раздвижной конструкцией рычагов, позволяющей адаптировать инструмент под различные диаметры тормозных барабанов без замены компонентов. Каждый рычаг состоит из двух соосных элементов, перемещающихся относительно друг друга по принципу телескопа, что обеспечивает плавное изменение рабочего вылета.

Фиксация выбранного размера осуществляется через систему отверстий и стопорных штифтов, либо посредством резьбовых зажимов. Центральный винт привода соединен с крестовиной, к которой шарнирно крепятся телескопические рычаги, гарантируя синхронное движение захватов при приложении усилия.

Эксплуатационные особенности

• Универсальность – охватывают диапазон размеров 200-400 мм одним комплектом
• Равномерное распределение нагрузки – синхронизация рычагов предотвращает перекос барабана
• Быстрая перенастройка – смена конфигурации занимает менее 30 секунд
• Совместимость с усилителями – конструкция предусматривает интеграцию гидравлических модулей

Эксплуатация требует контроля положения стопорных элементов: неполная фиксация штифтов может вызвать самопроизвольное сложение рычагов под нагрузкой. Для предотвращения заклинивания телескопических узлов рекомендуется регулярная очистка направляющих от абразивных частиц.

Вариации конструкции: винтовые тяги

В основе большинства съемников тормозных барабанов лежит принцип винтовой тяги. Центральный силовой винт, изготовленный из высокопрочной стали, создает основное тяговое усилие. Вращение винта (обычно с помощью гаечного ключа на его головке или через трещотку/удлинитель) приводит к его поступательному движению вдоль оси. Это движение передается на элементы, упирающиеся в торец оси или ступицы.

Конструктивные вариации съемников с винтовой тягой определяются, главным образом, способом крепления съемника к самому тормозному барабану и методом передачи усилия от центрального винта к точкам приложения силы на барабане. От этого зависит универсальность инструмента, его надежность при работе с сильно прикипевшими деталями и удобство использования в стесненных условиях.

Ключевые варианты исполнения

Основные различия в конструкции съемников с винтовой тягой заключаются в типе тяг и способе их взаимодействия с барабаном:

• Стационарные шпильки (пальцы): Корпус съемника представляет собой массивную пластину или крестовину, в которой жестко закреплены две или три (реже четыре) мощные резьбовые шпильки. Эти шпильки вкручиваются напрямую в резьбовые отверстия на торце тормозного барабана, предназначенные обычно для крепления колесных шпилек или болтов. Центральный винт упирается в ось/ступицу. Преимущество: максимальная надежность и способность выдерживать огромные нагрузки, так как шпильки интегрированы в силовую конструкцию самого барабана. Недостаток: требует наличия свободных резьбовых отверстий на барабане и подходит только для моделей барабанов с такой конструкцией.
• Съемные лапы с регулируемыми тягами: Наиболее универсальная и распространенная конструкция. Включает:
  • Центральный силовой винт с опорной пятой (для упора в ось).
  • Две или три мощные регулируемые тяги (лапы), которые проходят через отверстия в корпусе центрального винта или в отдельной опорной плите.
  • Зацепные крюки или Г-образные лапы на концах тяг. Эти лапы зацепляются за заднюю кромку тормозного барабана.

  Длина тяг регулируется гайками, что позволяет адаптировать съемник под барабаны разного диаметра и устанавливать лапы точно напротив наиболее прочных участков кромки барабана. Преимущество: высокая универсальность, возможность работы с барабанами без свободных резьбовых отверстий на торце. Недостаток: при чрезмерном усилии существует риск деформации или скола кромки барабана, особенно на изношенных или хрупких деталях.

• Комбинированные системы: Некоторые профессиональные съемники сочетают оба подхода. Они имеют опорную плиту с отверстиями для вкручивания стационарных шпилек (если отверстия на барабане доступны), но также оснащены и съемными регулируемыми лапами на тягах для работы за заднюю кромку. Это обеспечивает максимальную гибкость применения.

Тип Крепления	Принцип Действия	Основное Преимущество	Основной Недостаток
Стационарные Шпильки	Вкручивание шпилек в резьбовые отверстия на торце барабана	Максимальная надежность и прочность, прямое усилие	Требует свободных резьбовых отверстий на барабане, ограниченная универсальность
Регулируемые Лапы	Зацеп лап за заднюю кромку барабана	Высокая универсальность, работа с разными диаметрами	Риск повреждения кромки барабана при высоком усилии
Комбинированные	Возможность использования обоих методов	Максимальная гибкость применения	Более сложная и дорогая конструкция

Выбор конкретной конструкции съемника с винтовой тягой зависит от типа обслуживаемого автомобиля, доступности резьбовых отверстий на тормозном барабане и ожидаемой степени "прикипания" барабана к ступице. Для сложных случаев или профессионального использования предпочтительнее модели с возможностью крепления через резьбовые отверстия или комбинированные системы.

Центральный винт как силовой элемент

Центральный винт выполняет ключевую роль в передаче усилия от привода съемника непосредственно к тормозному барабану. Его резьбовая часть вкручивается в предварительно подготовленное отверстие в оси ступицы, обеспечивая жесткую фиксацию инструмента относительно снимаемой детали. Конструктивно винт изготавливается из высокопрочной легированной стали (марки 40Х, 45 или аналоги) с трапециевидной либо упорной резьбой, способной выдерживать значительные нагрузки на сжатие и кручение без деформации.

Принцип действия основан на преобразовании вращательного момента (от воротка или ударного гайковерта) в мощное поступательное усилие. Вращение винта заставляет подвижную часть съемника (часто выполненную в виде конуса или нажимной лапы) перемещаться вдоль его оси. Это движение создает направленное давление на торец барабана, преодолевающее силу прикипания или коррозионного сцепления с посадочным местом ступицы. Точность центровки исключает перекосы и повреждение компонентов.

Ключевые особенности и требования

• Прочность: Минимальный класс прочности 8.8 для гарантированного сопротивления срезу и смятию резьбы.
• Защита резьбы: Термообработка (закалка + отпуск) поверхности и применение антифрикционных покрытий (цинк, фосфатирование) для снижения износа.
• Опорный торец: Шлифованная плоскость на конце для равномерного распределения нагрузки на ступицу.
• Совместимость: Стандартизация резьбы (М12, М14, М16, М18) под распространенные размеры ступичных отверстий.

Параметр	Значение/Требование	Последствия нарушения
Шаг резьбы	Крупный (увеличивает скорость перемещения)	Снижение КПД, риск срыва витков
Твердость поверхности	45-50 HRC	Деформация резьбы, заклинивание
Соосность	Допуск ≤ 0.1 мм	Перекос съемника, повреждение ступицы

Эффективность работы напрямую зависит от качества изготовления винта и соответствия его резьбы параметрам отверстия ступицы. Использование деформированного или изношенного винта приводит к проскальзыванию, неравномерному приложению усилия и риску повреждения как инструмента, так и узла автомобиля. Регулярная очистка резьбы и нанесение графитовой смазки перед работой существенно повышают ресурс элемента.

Силовые лапы: количество и форма

Силовые лапы – это рабочие элементы съемника, непосредственно контактирующие с тормозным барабаном. Их основная задача – обеспечить надежный захват и равномерное распределение усилия при демонтаже. От их конструкции напрямую зависит эффективность инструмента и безопасность работы.

Количество лап варьируется в зависимости от модели съемника и специфики применения. Наиболее распространены двух- и трехлапые конструкции: два элемента обеспечивают компактность и удобство в труднодоступных местах, а три гарантируют повышенную стабильность и снижение риска перекоса при работе с деформированными или сильно прикипевшими деталями.

Факторы выбора формы лап

Конфигурация контактной поверхности определяет надежность сцепления с кромкой барабана:

• Прямые лапы – универсальный вариант для стандартных задач.
• Изогнутые (Г-образные) – обеспечивают глубокий захват под буртик барабана.
• Скошенные кромки – предотвращают соскальзывание при высоких нагрузках.
• Рельефные накладки/насечки – увеличивают трение на поврежденных или ржавых поверхностях.

Оптимальная форма подбирается исходя из:

1. Конструкции тормозного узла автомобиля.
2. Степени коррозии и деформации барабана.
3. Необходимой площади контакта для распределения давления.

Количество лап	Преимущества	Ограничения
2	Компактность, маневренность	Риск перекоса на сложных случаях
3	Максимальная стабильность, равномерное усилие	Требует больше пространства для установки

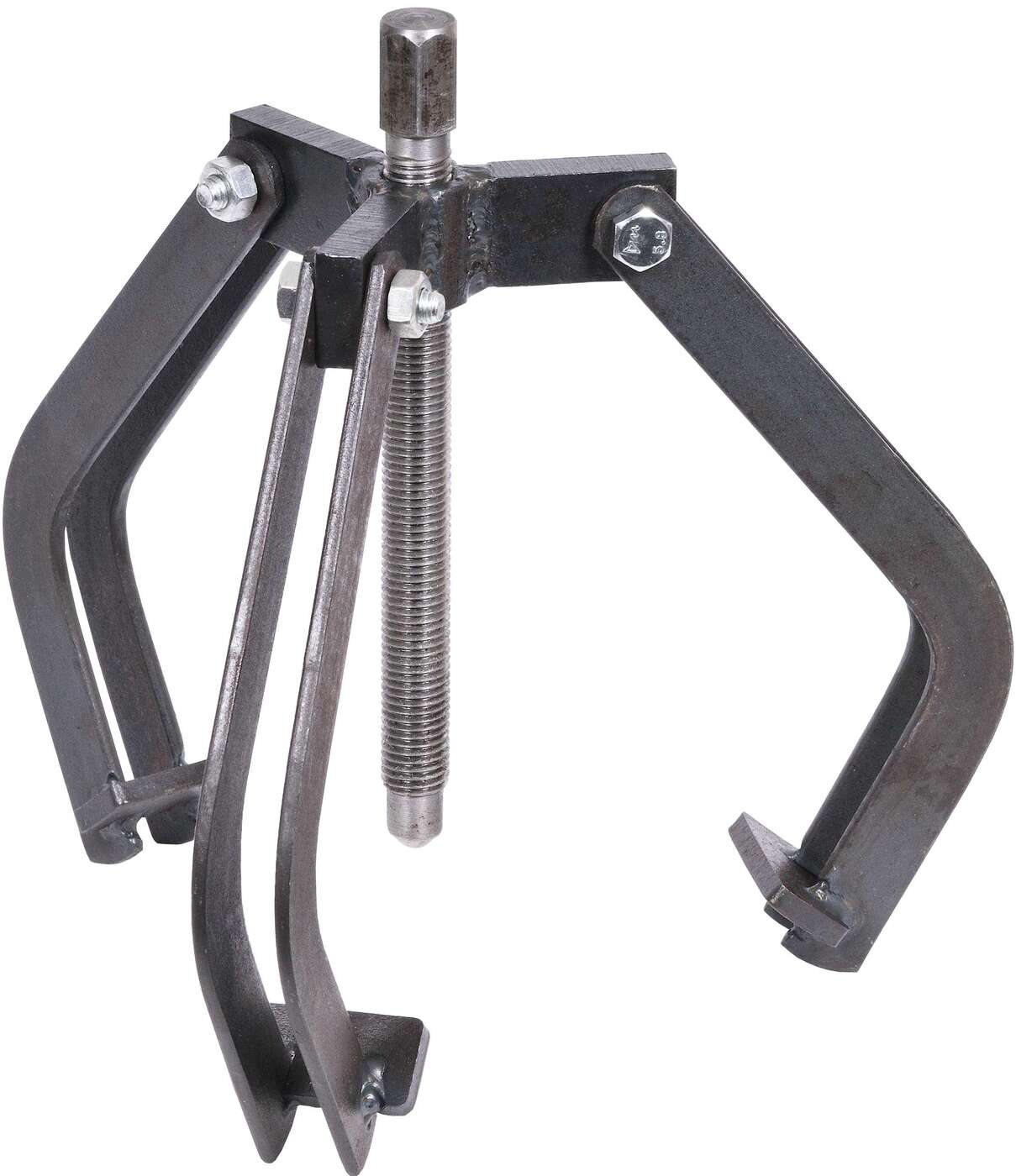

Шарнирные механизмы в съемниках

Шарнирные механизмы составляют основу силового каркаса съемников тормозных барабанов, обеспечивая преобразование приложенного усилия в равномерное тяговое воздействие по периметру детали. Они состоят из подвижных рычагов, соединенных шарнирными узлами, что позволяет адаптировать геометрию съемника к конкретным условиям установки барабана и компенсировать возможные перекосы.

Ключевая функция таких механизмов – распределение нагрузки и предотвращение локальных деформаций снимаемой детали. За счет шарнирных сочленений съемник сохраняет стабильное положение на оси ступицы даже при значительном усилии, минимизируя риск повреждения посадочных поверхностей или резьбовых элементов.

Конструктивные особенности и принцип работы

Типичный шарнирный узел включает:

• Центральная тяга с резьбой – создает основное усилие смещения
• Два или три рычага – передают усилие на захваты
• Пальцы-оси – соединяют рычаги с захватами и тягой
• Подвижные зацепы – контактируют с кромкой барабана

При вращении центральной гайки тяга перемещается, воздействуя на рычаги через шарниры. Рычаги, поворачиваясь на осях, синхронно разводят зацепы, создавая равномерное радиальное усилие для срыва барабана со ступицы. Шарнирные соединения компенсируют непараллельность поверхностей и допуски изготовления.

Тип шарнира	Преимущества	Ограничения
Цилиндрический палец	Простота, ремонтопригодность	Требует смазки, люфт при износе
Шаровой шарнир	Угловая компенсация до 15°	Сложная замена, высокая цена
Игольчатый подшипник	Высокая нагрузочная способность	Чувствительность к загрязнениям

Критически важным параметром является угол отклонения шарниров – он определяет способность механизма работать с деформированными или коррозированными барабанами. В профессиональных съемниках этот показатель достигает 12-15° за счет сферических шайб или срезных втулок. Износ шарнирных соединений проявляется люфтом рычагов и неравномерным усилием на зацепах, что требует своевременной замены пальцев или втулок.

Регулировка расстояния между лапами

Точная настройка зазора между рабочими элементами съемника критична для предотвращения соскальзывания инструмента и повреждения деталей. Недостаточное расстояние не обеспечит надежного захвата кромки барабана, а чрезмерное расширение лап приведет к деформации фланца ступицы или срыву резьбы фиксирующего винта.

Регулировка выполняется вращением центрального винта съемника до совпадения положения лап с диаметром посадочного места барабана. Контроль осуществляется визуальным сопоставлением лап с краями демонтируемой детали – элементы должны равномерно охватывать периметр без перекоса.

Алгоритм калибровки

1. Ослабить контргайку на регулировочном механизме
2. Вращением основного вала развести/свести лапы до расстояния на 2-3 мм меньше внешнего диаметра барабана
3. Приложить съемник к демонтируемому узлу, проверив:
   • Параллельность опорных поверхностей лап
   • Отсутствие люфта в местах контакта
4. Зафиксировать положение контргайкой

Диаметр барабана (мм)	Рекомендуемое расстояние (мм)	Усилие затяжки (Н·м)
180-200	175-195	60-80
200-250	195-245	80-120
250-300	245-295	120-150

При работе с рифлеными или корродированными поверхностями расстояние уменьшают на 5% для повышения силы сцепления. После 10-15 циклов демонтажа требуется повторная проверка регулировки из-за естественного износа контактных зон лап.

Роль упорного подшипника в конструкции

Упорный подшипник расположен между вращающимся центральным винтом съемника и его неподвижным корпусом. Его основная задача – воспринимать значительные осевые нагрузки, возникающие при затягивании винта, и преобразовывать их в тяговое усилие лап, упирающихся в торец барабана. При этом подшипник обеспечивает свободное вращение винта относительно корпуса инструмента, предотвращая их взаимное истирание.

Без упорного подшипника приложение высокого крутящего момента к винту приводило бы к сильному трению его торца о корпус съемника. Это вызывало бы заедание, быстрый износ контактных поверхностей и требовало от оператора чрезмерных физических усилий. Подшипник же минимизирует трение, обеспечивая плавное и эффективное усилие на оттягивание барабана даже в самых сложных случаях коррозии.

Ключевые функции и преимущества

• Снижение трения: Роликовые или шариковые элементы подшипника заменяют скольжение винта по корпусу на качение, уменьшая сопротивление вращению.
• Распределение нагрузки: Равномерно передает давление от винта на корпус, предотвращая деформацию и точечный износ.
• Плавность работы: Обеспечивает легкое вращение винта под нагрузкой, что особенно критично при демонтаже прикипевших барабанов.
• Долговечность инструмента: Защищает резьбу винта и посадочное гнездо корпуса от задиров и смятия, продлевая срок службы съемника.

Конструкция без подшипника	Конструкция с подшипником
Высокий коэффициент трения	Минимальное трение
Риск заклинивания винта	Плавное вращение
Быстрый износ корпуса	Защита ответных поверхностей

Механика передачи усилия на барабан

Усилие от нажатия педали тормоза передается через гидравлическую систему. Главный тормозной цилиндр преобразует механическое воздействие в давление тормозной жидкости, которая по магистралям поступает к колесным цилиндрам внутри тормозного барабана.

В колесных цилиндрах давление жидкости выталкивает поршни, которые раздвигают две полукруглые тормозные колодки. Фрикционные накладки колодок прижимаются к внутренней рабочей поверхности вращающегося барабана, создавая силу трения. Именно эта сила замедляет вращение барабана и закрепленного на нем колеса.

Ключевые элементы передачи усилия

• Гидравлическое давление: Обеспечивает синхронное и пропорциональное срабатывание тормозов на всех колесах.
• Самоусиление: Конструкция барабанного механизма использует вращение для автоматического подклинивания колодок, увеличивая прижимную силу без роста усилия на педали.
• Возвратные пружины: Отводят колодки от барабана после отпускания педали, предотвращая остаточное торможение и износ.

Компонент	Роль в передаче усилия
Педаль тормоза	Создает начальное механическое усилие
Главный цилиндр	Генерирует давление в гидросистеме
Колесный цилиндр	Преобразует давление жидкости в движение колодок
Тормозные колодки	Создают трение о поверхность барабана

Съемник косвенно связан с механикой передачи усилия через последствия эксплуатации. Постоянные термонагрузки, загрязнения и коррозия приводят к прикипанию барабана к ступице или фланцу. Съемник, воздействуя на барабан через центральный болт или винты, преодолевает это сцепление, не влияя на саму рабочую систему передачи усилия, но обеспечивая доступ к ней для ремонта.

Точка приложения нагрузки к детали

Точка приложения нагрузки – это зона контакта центрального винта съемника с тормозным барабаном или осью ступицы. При правильном использовании инструмента усилие сосредотачивается строго по геометрическому центру детали. Эта точка должна совпадать с осью вращения барабана, чтобы исключить возникновение паразитных боковых сил.

Некорректное позиционирование съемника приводит к перекосу прилагаемого усилия, что вызывает деформацию посадочных поверхностей, повреждение резьбовых соединений или разрушение элементов подвески. Концентрация напряжения в одной точке вместо равномерного распределения по периметру увеличивает риск образования трещин на фланце барабана.

Критерии корректного выбора точки

• Центральный винт упирается исключительно в торец оси ступицы или штатное технологическое углубление на барабане
• Лапы съемника фиксируются на рабочей кромке барабана без контакта с тонкостенными участками или тормозными колодками
• Направление усилия строго соосно с валом подшипника для исключения радиальных нагрузок

Тип съемника	Точка приложения нагрузки	Риски при ошибке
Трехлапый	Центр ступицы через винт	Скол фланца, деформация лап
Гидравлический	Шток на оси шпильки	Излом шпилек, разрыв барабана

Перед приложением усилия очистите посадочное гнездо от грязи и коррозии. При отсутствии штатного углубления используйте переходную оправку для предотвращения проскальзывания винта. Контролируйте параллельность лап относительно плоскости барабана на каждом этапе протяжки.

Безопасность приложения встречного давления

При использовании съемника тормозного барабана критически важно контролировать вектор приложения усилия. Встречное давление должно направляться строго вдоль оси ступицы, исключая боковые нагрузки. Любое отклонение создает риск деформации компонентов или внезапного срыва инструмента.

Убедитесь, что съемник зафиксирован центральным винтом на шпильке/ступице без перекосов. Перед запуском работ проверьте совпадение геометрических осей съемника и узла колеса – даже незначительный дисбаланс многократно увеличивает опасность неконтролируемого высвобождения энергии.

Ключевые правила эксплуатации

• Используйте только сертифицированные проставки между винтом съемника и тормозного вала. Самодельные втулки часто не выдерживают ударных нагрузок
• Запрещено применение кувалд и ударных инструментов при создании встречного давления – только гидравлический или винтовой привод
• Обязательная установка предохранительной скобы вокруг съемника, улавливающей детали при аварийном разрыве

При первых признаках деформации съемника (визуальное искривление, заедание резьбы) немедленно прекратите работу. Дальнейшее нагружение может спровоцировать катастрофическое разрушение конструкции.

Риск	Последствия	Мера предотвращения
Эксцентричная нагрузка	Поломка шпилек, разрушение подшипника	Лазерная центровка перед запуском
Превышение усилия	Разрыв барабана, травмы осколками	Контроль по динамометрическому ключу
Коррозия резьбы	Внезапное соскальзывание съемника	Обработка резьбовых соединений смазкой WD-40

Все операции выполняются в защитных очках и кевларовых перчатках. Зона работ ограждается от присутствия посторонних – радиус опасной зоны составляет минимум 3 метра от точки приложения усилия.

Преобразование крутящего момента в тяговое усилие

Сердце съемника тормозного барабана – винтовой механизм, преобразующий вращательное усилие оператора в мощное линейное воздействие. При приложении крутящего момента к центральному винту через вороток или ключ, резьбовая пара (винт и гайка в корпусе съемника) вступает в работу. Вращение винта вызывает его поступательное движение относительно неподвижной гайки, зафиксированной в корпусе инструмента.

Это продольное перемещение винта передается через упорную пятку или наконечник непосредственно на ступицу вала. Одновременно лапы съемника, зацепленные за кромку барабана, создают жесткую опору на корпус ступицы. Возникающая сила противодействия между движущимся винтом и статичными лапами генерирует необходимое тяговое усилие, направленное строго вдоль оси вала.

Факторы, влияющие на эффективность преобразования

• Шаг резьбы винта: Мелкий шаг обеспечивает большее механическое преимущество и плавность хода, снижая требуемое вращательное усилие.
• Качество резьбы и смазки: Чистая, хорошо смазанная резьба минимизирует потери на трение, повышая КПД передачи усилия.
• Жесткость конструкции: Прочный корпус и лапы предотвращают упругую деформацию инструмента, обеспечивая полную передачу усилия на барабан.
• Параллельность векторов силы: Правильная установка лап и соосность винта с валом гарантируют направление тяги строго по оси, исключая перекосы.

Элемент системы	Роль в преобразовании	Ключевой параметр
Центральный винт	Преобразует вращение в линейное движение	Шаг резьбы, прочность
Резьбовая гайка (в корпусе)	Неподвижная точка опоры для винта	Твердость материала, износостойкость
Лапы съемника	Создают точку приложения реакции	Толщина, угол зацепления
Упорная пятка	Передает усилие на торец вала	Площадь контакта, форма

Крутящий момент (M), приложенный к воротку, прямо пропорционален создаваемому тяговому усилию (F) и зависит от шага резьбы (p) и радиуса приложения силы (r - длина воротка). Основное соотношение: F ≈ 2πM / p. Увеличение длины рычага или уменьшение шага резьбы кратно наращивает выходное усилие, позволяя преодолевать значительные силы сцепления барабана со ступицей даже при умеренном физическом воздействии оператора.

Зависимость усилия от шага резьбы

Шаг резьбы съемника напрямую определяет усилие, необходимое для демонтажа тормозного барабана. Чем мельче резьба (меньший шаг), тем выше передаточное отношение между прикладываемым оператором крутящим моментом и развиваемым осевым усилием. Это объясняется принципом работы винтовой пары, где уменьшение шага увеличивает количество витков на единицу длины.

При большом шаге резьбы оператору требуется приложить меньшее физическое усилие для проворачивания вала съемника, однако возрастает риск проскальзывания или повреждения элементов из-за ударных нагрузок. Мелкий шаг обеспечивает плавное, контролируемое приложение силы, но требует большего количества оборотов для достижения требуемого смещения.

Ключевые закономерности

• Мелкий шаг резьбы (например, 1 мм):
  • Позволяет развивать высокое осевое усилие при умеренном крутящем моменте
  • Снижает риск деформации ступицы за счет равномерного распределения нагрузки
  • Требует больше времени на установку/снятие из-за большего числа оборотов
• Крупный шаг резьбы (например, 2.5 мм):
  • Обеспечивает быстрое перемещение съемника по оси
  • Увеличивает требуемое физическое усилие для проворачивания на 40-60%
  • Повышает вероятность срыва резьбы при коррозии компонентов

Шаг резьбы (мм)	Усилие на рукояти*	Скорость смещения	Риск повреждения
1.0	Низкое	Медленная	Минимальный
1.5	Среднее	Умеренная	Умеренный
2.0	Высокое	Быстрая	Критический

*При одинаковом осевом усилии 5 кН

Оптимальный шаг резьбы съемника (обычно 1.25-1.75 мм) выбирается как компромисс между прилагаемым оператором усилием, скоростью демонтажа и сохранностью деталей. Мелкая резьба предпочтительна для закисших узлов, крупная – для профилактических работ.

Расчет физической нагрузки на компоненты

Точный расчет нагрузок критичен для предотвращения деформации или поломки съемника. Основными нагруженными элементами являются центральный толкающий винт, захваты (лапы) и силовой рычаг. Нагрузки определяются усилием, необходимым для преодоления силы сцепления тормозного барабана со ступицей, которое зависит от степени коррозии, загрязнений и времени эксплуатации узла.

Ключевым параметром выступает требуемое тяговое усилие (F_т), измеряемое в килоньютонах (кН). Оно создает в компонентах:

• В винте – сжимающие напряжения (σ_сж = F_т / S_мин), где S_мин – минимальная площадь поперечного сечения резьбы
• В захватах – изгибающие моменты (M_изг = F_т × L_плечо), где L_плечо – расстояние от точки приложения силы до основания лапы
• В рычаге – крутящий момент (M_кр = F_рук × R_рыч), где F_рук – усилие оператора, R_рыч – длина рукояти.

Факторы влияния и предельные значения

Допустимые напряжения в материалах не должны превышать 60-70% предела текучести. Для стальных компонентов (Ст45, 40Х) типовые пределы:

Компонент	Тип напряжения	Предельное значение (МПа)
Винт	Сжатие	300-350
Захваты	Изгиб	400-450
Рычаг	Кручение	250-300

Коэффициент запаса прочности принимается ≥1.5 с учетом динамических нагрузок при ударах и усталости металла.

Расчетная модель должна учитывать:

1. Эксцентриситет приложения силы к барабану
2. Угол установки захватов
3. Силы трения в резьбовом соединении винта (η ≈ 0.3-0.4)
4. Неравномерность распределения нагрузки между лапами (K_неравн = 1.2-1.5)

Упрощенная формула для усилия на рукояти: F_рук = (F_т × P) / (2π × R_рыч × η), где P – шаг резьбы винта.

Как избежать перекоса при снятии барабана

Перекос возникает при неравномерном распределении усилия съемника или неправильной установке приспособления. Это приводит к заклиниванию, повреждению резьбы крепежных элементов и деформации посадочных поверхностей ступицы.

Для минимизации риска перекоса критически важно обеспечить соосность центрального винта съемника с осью ступицы. Все зацепные лапы должны иметь одинаковый вылет и плотно контактировать с задней кромкой барабана по всей площади захвата.

Практические меры предотвращения

1. Контроль параллельности: Визуально проверьте перпендикулярность упорного винта к плоскости барабана перед началом демонтажа. Используйте угольник при необходимости.
2. Симметричная установка лап: Расположите минимум три захвата на равном расстоянии друг от друга. Убедитесь, что каждый крюк зацеплен за полноценный металлический выступ, а не за вентиляционные ребра.
3. Плавное приложение усилия: Нагружайте центральный винт постепенно, делая 2-3 оборота последовательно на каждой лапе для выравнивания давления. Избегайте ударных нагрузок.
4. Вспомогательная обработка: При коррозийном спекании:
   • Обработайте ступицу проникающей смазкой за 10-15 минут до демонтажа
   • Аккуратно простучите периметр барабана через медную проставку

Ошибка	Последствие	Корректировка действий
Перекос лап съемника	Односторонний перекос барабана	Переустановите захваты с контролем вылета штангенциркулем
Загрязнение направляющих шпилек	Клиновая деформация при сходе	Очистите шпильки металлической щеткой перед установкой съемника

Значение совместимости размеров

Совместимость размеров съемника тормозного барабана с конкретной моделью автомобиля является критическим фактором для эффективного и безопасного демонтажа. Каждый барабан имеет уникальные посадочные диаметры, количество и расположение резьбовых отверстий под крепеж, а также особенности конструкции, которые должны точно соответствовать параметрам съемника.

Неправильно подобранный съемник может привести к повреждению как самого инструмента, так и демонтируемого узла. Возникает риск срыва резьбы, деформации барабана или ступицы, а также травмирования оператора из-за соскальзывания или разрушения инструмента. Кроме того, несовместимость значительно увеличивает время работы и снижает ее качество.

Ключевые аспекты совместимости

Параметр	Последствия несоответствия	Требования
Посадочный диаметр	Съёмник не фиксируется на ступице, проскальзывает	Точное соответствие диаметру оси/ступицы
Расположение резьбовых отверстий	Невозможность закрепить болты, перекос при демонтаже	Совпадение с отверстиями барабана по PCD (кругу)
Тип и шаг резьбы болтов	Срыв резьбы, повреждение отверстий	Полное соответствие метрической/дюймовой резьбе
Рабочий ход штока	Недостаточное усилие для снятия "прикипевшего" барабана	Запас хода ≥ 20% от глубины посадки

Производители указывают в технической документации перечень совместимых моделей авто. Использование универсальных съёмников допустимо только при наличии адаптеров, гарантирующих точное соответствие геометрических параметров. Регулярная проверка износа контактных элементов инструмента предотвращает нарушение размерной совместимости в процессе эксплуатации.

Ошибки позиционирования лап на поверхности

Неправильное размещение лап съемника на рабочей поверхности тормозного барабана – одна из наиболее распространенных причин поломки инструмента или повреждения детали. Лапы должны плотно охватывать внешний край барабана строго параллельно его оси вращения, обеспечивая равномерное распределение нагрузки по всей контактной зоне. Смещение лап вверх или вниз относительно оптимальной позиции приводит к концентрации усилия на узкой кромке, провоцируя деформацию или сколы металла.

Критичной ошибкой является установка лап на изношенные или загрязненные участки поверхности, где отсутствует надежный зацеп. Наличие ржавчины, масляных пятен или глубоких рисок резко снижает коэффициент трения, вызывая проскальзывание инструмента при приложении усилия. Особенно опасно частичное зацепление, когда одна из лап фиксируется на технологическом выступе (например, ступице), а другие – на самом барабане, создавая перекос и ударную нагрузку.

Последствия и рекомендации

• Деформация барабана: Точечное давление вызывает искривление рабочей поверхности, нарушая геометрию тормозного пути.
• Сколы кромок: При работе с хрупкими материалами (чугун) неравномерная нагрузка приводит к откалыванию фрагментов.
• Соскальзывание лап: Резкая потеря сцепления во время приложения усилия травмоопасна для оператора.

Правильная методика позиционирования: Очистите посадочную поверхность барабана от грязи и коррозии металлической щеткой. Убедитесь, что все лапы захватывают только массивную часть барабана ниже ступицы, без контакта с колпаком или шпильками. Проверьте параллельность установки лап визуально или с помощью угольника перед фиксацией центрального винта.

Ошибка	Риск	Профилактика
Смещение лап выше центра тяжести	Опрокидывание съемника, заклинивание	Контроль линии зацепа относительно оси ступицы
Загрязненная поверхность контакта	Проскальзывание, срыв резьбы винта	Механическая очистка зоны установки лап
Частичный захват (2 из 3 лап)	Перекос, повреждение резьбового штока	Использование съемников с регулируемым углом между лапами

Специфика работы с закисшими соединениями

При демонтаже тормозных барабанов часто сталкиваются с проблемой закисших соединений между барабаном и ступицей или фланцем полуоси. Коррозия и загрязнения образуют прочную связь, блокирующую стандартный съем даже после откручивания направляющих шпилек или крепежных болтов. Усилия съемника в таких случаях может оказаться недостаточно, а неграмотное воздействие способно повредить компоненты тормозной системы.

Механическое разрушение коррозионного слоя требует комбинированного подхода, сочетающего проникающие составы, ударное воздействие и контролируемое усилие съемника. Критически важно избегать деформации барабана и ступицы, так как это нарушит соосность и балансировку при последующей сборке. Особую осторожность следует проявлять при работе с алюминиевыми ступицами, легко повреждаемыми ударными инструментами.

Эффективные методы демонтажа

Для разрушения коррозионного слоя применяют:

• Проникающие жидкости: Нанесение спецсоставов (WD-40, LIQUI MOLY Rost-Off) на стык с выдержкой 30-60 минут. Прогрев соединения строительным феном после обработки усиливает капиллярный эффект.
• Ударная обработка: Короткие удары средней силы по корпусу барабана через деревянную проставку (во избежание сколов). Чередование точек воздействия по периметру снимает локальные напряжения.
• Раскачивающее усилие: Поочередная затяжка противоположных лап съемника для создания знакопеременной нагрузки. Использование двух съемников синхронно повышает эффективность.

Применение дополнительного оборудования:

Инструмент	Назначение	Риски
Гидравлический съемник	Создание усилия до 10-15 тонн	Разрушение чугуна при перекосе
Индукционный нагреватель	Локальный прогрев ступицы	Деформация подшипников

Если барабан не снимается после цикла обработки, повторите последовательность: нанесение жидкости → прогрев → ударное воздействие → затяжка съемника. При появлении треска или хруста немедленно прекратите усилие – это указывает на разрушение коррозии. После демонтажа обязательна зачистка посадочных поверхностей ступицы и барабана металлической щеткой и обработка антикором перед установкой.

Использование проникающих жидкостей параллельно

Применение проникающих смазок (таких как WD-40, "Жидкий ключ", Kroil и их аналогов) является критически важным подготовительным этапом перед использованием съемника тормозного барабана, особенно при работе с сильно закисшими или корродированными соединениями. Эти жидкости предназначены для проникновения в микроскопические зазоры между ступицей и посадочным поясом барабана, а также в резьбовые соединения съемника. Их основная задача – разрушить ржавчину, окислы и грязь, которые цементируют детали вместе.

Эффект от проникающих жидкостей проявляется не мгновенно. Для достижения максимального результата их наносят обильно на область контакта барабана со ступицей (особенно вокруг шпилек или в районе центрирующего буртика) и на резьбу винта съемника за несколько часов или даже суток до начала демонтажа. Параллельное использование означает, что жидкость работает *одновременно* с механическим усилием съемника, облегчая его работу и снижая риск повреждения деталей.

Ключевые аспекты параллельного применения

Механизм синергии: Проникающая жидкость ослабляет сцепление коррозионных отложений. Когда съемник создает растягивающее усилие (через центральный винт или кулачки), это напряжение помогает жидкости проникать глубже в разрушаемую зону. В свою очередь, разрыхленная коррозия позволяет съемнику эффективнее преодолевать силу трения.

Практическая методика:

1. Обильное нанесение: Тщательно обработать стык барабана и ступицы со всех доступных сторон. Не жалеть жидкости.
2. Выдержка времени: Дать жидкости время на работу (минимум 30-60 минут, лучше несколько часов или повторить нанесение на ночь).
3. Установка съемника: Надежно закрепить съемник на барабане согласно инструкции.
4. Постепенное приложение усилия: Начинать затягивать центральный винт съемника плавно и без рывков.
5. Дополнительная обработка: Если барабан не сдвинулся с места после приложения умеренного усилия, прекратить затяжку. Нанести еще порцию жидкости на стык и в зону контакта винта съемника, дать время (15-30 мин), затем повторить попытку. Цикл "усилие-ожидание-повтор" часто необходим для особо сложных случаев.
6. Прогрев (осторожно!): В дополнение к жидкости и съемнику, очень осторожный и локальный прогрев области ступицы вокруг шпилек газовой горелкой (избегая перегрева самого барабана, подшипника и тормозных компонентов!) может вызвать тепловое расширение металла, способствуя проникновению смазки и ослаблению соединения.

Важные ограничения и предостережения:

• Проникающие жидкости не заменяют усилие съемника. Они лишь облегчают его работу.
• Избегайте попадания жидкости на фрикционные накладки колодок или на резиновые уплотнения – некоторые составы могут их повредить.
• Многие проникающие жидкости горючи! Соблюдайте осторожность при работе вблизи источников огня или при последующем прогреве.
• Эффективность разных марок жидкостей может существенно отличаться.

Характеристика	WD-40 Specialist Penetrant	"Жидкий ключ" (Россия)	Kroil (США)	Liqui Moly Rost-Off Ice
Скорость проникновения	Средняя	Высокая	Очень высокая	Средняя (охлаждает)
Усилие разрушения ржавчины	Хорошее	Очень хорошее	Отличное	Хорошее
Время ожидания (ориент.)	1-4 часа	30 мин - 2 часа	15 мин - 1 час	1-2 часа
Доп. эффект	-	-	-	Сильное охлаждение

Альтернатива/Усиление: Если проникающая жидкость и съемник не помогают, перед крайними мерами (резка, сильный удар) попробуйте комбинацию с ударным гайковертом. Наденьте накидную головку подходящего размера на центральный винт съемника и подавайте кратковременные ударные импульсы. Вибрация от ударов часто помогает сорвать "прикипевшее" соединение, работая синергично с проникающей жидкостью.

Меры предосторожности для защиты ступицы

При демонтаже тормозного барабана критически важно избегать повреждения ступичного подшипника и посадочных поверхностей. Неправильные действия могут привести к деформации фланца ступицы, нарушению геометрии или загрязнению смазки, что потребует дорогостоящего ремонта. Соблюдение следующих правил минимизирует риски при работе со съемником.

Убедитесь, что автомобиль надежно зафиксирован на подъемнике или козелках, а колесные болты полностью сняты. Очистите шпильки ступицы и резьбу от коррозии металлической щеткой перед установкой съемника – это предотвратит перекос при приложении усилия.

Ключевые этапы защиты ступицы

• Используйте центральный толкатель съемника: Направляющий штырь должен упираться строго в торец оси, а не в шпильку или подшипник. При отсутствии выступающего вала применяйте защитную втулку.
• Равномерное распределение нагрузки: Лапы съемника фиксируйте на краю барабана симметрично, без перекоса. Проверьте параллельность лап относительно фланца ступицы.
• Контролируйте усилие: Избегайте ударных нагрузок при затяжке винта съемника. Прикладывайте давление плавно, используя ключ с длинной рукоятью. Если барабан не снимается, обработайте соединение проникающей смазкой WD-40 и выждите 15-20 минут.

Опасное действие	Последствие для ступицы	Правильная альтернатива
Удары молотком по барабану	Деформация фланца, разрушение подшипника	Применение съемника с силовым винтом
Зацепление лап за шпильки	Срыв резьбы, изгиб шпилек	Фиксация лап за вентиляционные ребра барабана
Перекос съемника при затяжке	Раскол ступицы, повреждение сальника	Визуальный контроль параллельности лап

1. Защита резьбы шпилек: При использовании съемников с обратными лапами (цепляющимися за шпильки) накручивайте гайки до конца резьбы – это предотвратит смятие витков.
2. Контроль теплового воздействия: Не применяйте нагрев горелкой без крайней необходимости – перегрев разрушит смазку подшипника. При термообработке используйте термозащитный экран.
3. Чистота рабочей зоны: После демонтажа очистите посадочный конус ступицы от грязи и окалины перед установкой нового барабана. Проверьте состояние сальника.

Работа на подвеске: разгрузка колеса

Перед демонтажем тормозного барабана критически важно разгрузить подвеску целевого колеса. Невыполнение этого шага создает избыточную нагрузку на ступичный подшипник и компоненты тормозной системы, что усложняет снятие барабана и повышает риск повреждения. Нагруженное колесо удерживает барабан в напряженном положении из-за постоянного контакта колодок с рабочей поверхностью.

Разгрузка снимает механическое напряжение с элементов подвески, освобождает тормозные колодки и обеспечивает равномерное распределение усилий при использовании съемника. Особенно критично это для конструкций с подшипником, интегрированным непосредственно в барабан – без разгрузки съемник может деформировать посадочные поверхности или сорвать резьбу крепежа.

Порядок выполнения разгрузки

1. Зафиксируйте автомобиль на ровной поверхности стояночным тормозом и противооткатными упорами под противоположными колесами.
2. Ослабьте болты/гайки крепления целевого колеса до отрыва колеса от земли.
3. Установите домкрат под штатные точки кузова (не под рычаги подвески!) и приподнимите колесо.
4. Поместите надежную опорную стойку под силовую точку подвески или лонжерон. Никогда не работайте только под домкратом!
5. Снимите колесо, обеспечив полный доступ к тормозному барабану.

Результат: После разгрузки тормозные колодки теряют постоянный контакт с барабаном, ступичный подшипник освобождается от веса автомобиля, а съемник может воздействовать на барабан строго по оси без перекосов. Это минимизирует риск заклинивания и разрушения деталей.

Ослабление направляющих штифтов заранее

Направляющие штифты, фиксирующие тормозной барабан на ступице, часто подвергаются интенсивной коррозии и загрязнению. Это приводит к сильному прикипанию барабана, делая его демонтаж стандартным съемником чрезвычайно трудным или даже невозможным без риска повреждения компонентов. Предварительное ослабление штифтов – критически важный подготовительный этап, который значительно упрощает последующую работу.

Попытка срыва "намертво" прикипевшего барабана съемником создает ударные нагрузки, способные деформировать посадочный фланец ступицы, сорвать резьбу шпилек или сломать элементы самого съемника. Ослабление штифтов позволяет снизить усилие, необходимое для отрыва барабана, распределить нагрузку более равномерно и минимизировать риски. Этот шаг особенно важен на старых автомобилях или в регионах с агрессивной зимней обработкой дорог реагентами.

Порядок действий и ключевые моменты

Работу по ослаблению направляющих штифтов выполняют строго перед установкой съемника, соблюдая следующие этапы:

1. Очистка: Тщательно удалите ржавчину, грязь и остатки тормозной пыли вокруг штифтов и резьбы шпилек металлической щеткой и очистителем.
2. Обработка проникающей смазкой: Обильно нанесите качественный проникающий состав (WD-40, Liquid Wrench и аналоги) на резьбовую часть шпилек и место контакта шляпки штифта с барабаном. Дайте смазке время (15-30 минут) проникнуть в соединение.
3. Поочередное выкручивание: Используя подходящий гаечный ключ или головку, поочередно выкрутите каждый направляющий штифт на 2-3 оборота. Не выкручивайте их полностью на этом этапе!
4. Легкое постукивание: После выкручивания каждого штифта на несколько оборотов, аккуратно постучите молотком через медную или алюминиевую проставку по торцу штифта внутрь (по направлению к ступице). Это помогает разрушить коррозионный слой между штифтом и барабаном.
5. Завершение ослабления: Повторите цикл "выкручивание на 2-3 оборота + постукивание" для всех штифтов. Цель – добиться их свободного перемещения.

После выполнения этих операций штифты должны быть ослаблены, но оставаться частично ввернутыми в барабан. Теперь можно устанавливать съемник и прикладывать усилие для снятия барабана. Ослабленные штифты снимутся вместе с барабаном, после чего их можно будет окончательно выкрутить для очистки или замены.

Преимущество предварительного ослабления	Риск при пропуске этапа
Снижение требуемого усилия съемника	Деформация фланца ступицы
Равномерное распределение нагрузки	Срыв резьбы шпилек колеса
Минимизация риска повреждения съемника или барабана	Разрушение лапок съемника
Возможность сохранения старых шпилек	Необходимость замены шпилек/ступицы

Процедура фиксации съемника на барабане

Перед монтажом съемника тщательно очистите ступицу и тормозной барабан от загрязнений. Убедитесь в отсутствии деформаций или повреждений резьбовых отверстий на барабане, которые могут помешать надежной фиксации.

Подберите подходящие крепежные элементы (болты или шпильки), соответствующие диаметру и шагу резьбы отверстий барабана. Длина болтов должна обеспечивать полное зацепление без упора в дно отверстия, но не выступать за внутреннюю поверхность барабана.

1. Совместите монтажные отверстия съемника с резьбовыми отверстиями на тормозном барабане. Удерживайте инструмент строго параллельно плоскости барабана.
2. Вкрутите крепежные болты/шпильки вручную до упора, обеспечив первичное прижатие лап съемника к поверхности барабана. Избегайте перекоса.
3. Затяните болты равномерно крест-накрест динамометрическим ключом с усилием, указанным в инструкции к съемнику (обычно 40-60 Н·м). Проверьте отсутствие зазоров между лапами и барабаном.
4. Проверьте соосность центрального винта съемника с осью ступицы. При необходимости скорректируйте положение инструмента, ослабив и перетянув крепеж.

Критическая ошибка	Последствие
Неравномерная затяжка	Перекос съемника → повреждение резьбы или срыв болтов
Использование нештатных болтов	Деформация отверстий барабана → невозможность фиксации

Техника равномерного закручивания винта

Равномерное закручивание центрального винта съемника критически важно для предотвращения перекоса конструкции и повреждения тормозного барабана. Несоблюдение этого принципа приводит к заклиниванию инструмента или деформации деталей.

Начните с ручной затяжки винта до момента соприкосновения со ступицей, контролируя параллельность опорных лап относительно плоскости барабана. Убедитесь, что все лапы имеют одинаковый зазор перед началом силового воздействия.

Алгоритм безопасного затягивания

1. Цикличное подтягивание: Совершайте по 1/2 оборота винта последовательно на каждой лапе, переходя по часовой стрелке
2. Контроль положения: После каждого цикла визуально проверяйте отсутствие перекоса и равномерность прилегания лап
3. Симметричное усилие: При использовании ключа применяйте одинаковую силу на каждом этапе подтяжки
4. Смазка резьбы: Нанесите графитовую смазку на резьбу винта перед началом работ для снижения трения

Критические ошибки: Категорически запрещается:

• Закручивать винт более чем на 2 оборота без контроля положения лап
• Прикладывать ударные нагрузки (молоток, ударный гайковерт)
• Использовать удлинители ключа сверх рекомендованной длины

При появлении асимметрии в положении лап немедленно ослабьте винт на 1/4 оборота и повторите цикл выравнивания. Правильная техника обеспечивает равномерное распределение нагрузки по периметру барабана и предотвращает образование трещин.

Критерии выбора по типу транспортного средства

Конструктивные различия тормозных систем и специфика эксплуатации напрямую влияют на требования к съемникам. Размеры, масса барабана, степень возможного прикипания и тип крепления варьируются в зависимости от категории ТС, что определяет необходимый тип инструмента.

Некорректный выбор съемника по параметрам транспортного средства приводит к риску повреждения ступицы, деформации элементов тормозной системы или неэффективности демонтажа, увеличивая время ремонта и создавая угрозу безопасности.

Тип ТС	Особенности тормозного барабана	Рекомендуемый тип съемника
Легковые автомобили	Малые/средние размеры, умеренное прикипание, центральное крепление гайкой	Универсальные 2- или 3-захватные механические модели, компактные гидравлические съемники
Грузовики, автобусы	Большая масса, крупные габариты, сильное коррозийное прикипание	Мощные гидравлические съемники, усиленные модели с цепным/ременным механизмом, съемники с адаптерами под ступицу
Строительная/сельхозтехника	Экстремальные размеры и масса, загрязнение, критическое прикипание	Промышленные гидравлические съемники с усилителем, специализированные комплексы с цепным захватом
Мотоциклы, мопеды	Миниатюрные размеры, хрупкие элементы крепления	Компактные съемники с регулируемыми захватами, специализированные наборы для мототехники

Подбор по диаметру барабана и ступицы

Ключевым параметром при выборе съемника является соответствие диаметра его захватов размеру тормозного барабана. Стандартные модели охватывают диапазон 100-380 мм, но точные замеры обязательны: износ или деформация барабана могут искажать фактические габариты. Замер производят штангенциркулем по наружной кромке, учитывая возможные выработки на посадочном месте.

Не менее критичен диаметр центрального отверстия ступицы – съемник должен свободно проходить через него для контакта с барабаном. Распространенные размеры: 25-45 мм для легковых авто и 50-90 мм для коммерческого транспорта. Игнорирование этого параметра приводит к повреждению подшипников или вала при приложении усилия.

Критерии выбора и особенности

Универсальные модели оснащаются регулируемыми лапами, что позволяет адаптировать инструмент под разные типоразмеры. Однако для сильно деформированных или прикипевших элементов предпочтительны специализированные съемники с фиксированными параметрами – они обеспечивают максимальную площадь контакта и распределение нагрузки.

Типовые соответствия диаметров:

Тип ТС	Диаметр барабана (мм)	Отверстие ступицы (мм)
Легковые	180-260	28-32
Кроссоверы	250-300	35-40
Грузовые	300-380	55-85

Распространенные ошибки при подборе:

• Использование съемника меньшего диаметра – вызывает деформацию краев барабана
• Несоответствие посадочного штока отверстию ступицы – приводит к перекосу и заклиниванию
• Применение инструмента без учета толщины стенок барабана – снижает надежность фиксации лап

Для сложных случаев рекомендуются комплекты со сменными адаптерами, включающие переходники под экзотические размеры и усиленные насадки для корродированных узлов. Обязательна проверка маркировки на упаковке: цифровой индекс (например, 280/32) обозначает максимальный диаметр барабана и размер отверстия ступицы.

Учет доступного рабочего пространства

Ограниченный доступ к тормозному барабану – частая проблема при демонтаже, особенно в компактных конструкциях задних мостов или при отсутствии снятого колеса. Габариты съемника и траектория движения его элементов напрямую влияют на возможность установки инструмента и приложения усилия без помех.

Критически важными параметрами становятся:минимальная высота корпуса съемника над поверхностью барабана,радиус вращения рукоятки или гайковерта, а такжегеометрия лап/захватов, определяющая глубину их заведения под кромку детали. Неучет этих факторов приводит к невозможности использования инструмента без частичной разборки смежных узлов.

Ключевые аспекты выбора и применения

• Тип привода: Гидравлические модели требуют больше места для насоса и шлангов, тогда как механические (резьбовые) компактнее, но нуждаются в зоне для вращения воротка.
• Конструкция лап:
  • Прямые лапы – подходят для свободного доступа сбоку.
  • Изогнутые (L-образные) лапы – позволяют зацепить барабан при минимальном боковом зазоре.
  • Сменные насадки – адаптируют инструмент под конкретные условия.
• Способ фиксации: Центрирующие штифты или самоцентрирующиеся механизмы (например, конические адаптеры) упрощают позиционирование в стесненных условиях.

Тип помехи	Решение	Пример инструмента
Малое расстояние до рычага подвески/балки	Съемник с низкопрофильной базой и короткими лапами	Модели с плоским силовым винтом
Отсутствие места для вращения воротка	Использование трещотки или компактного гидроцилиндра	Съемники с шестигранником под ключ
Препятствия по периметру барабана	Смещаемые или поворотные лапы с тонкими захватами	Инструмент с регулируемыми крючками

Перед началом работобязательно оцените: расстояние от ступицы до ближайших элементов (рычагов, трубок, кузовных деталей), углы подвода инструмента и необходимый ход силового винта. В особо сложных случаях применяют съемники со смещенной осью приложения усилия или используют переходники для уменьшения монтажной высоты.

Универсальные и специализированные модификации

Универсальные съемники тормозных барабанов предназначены для работы с широким спектром моделей автомобилей. Их ключевая особенность – регулируемые элементы конструкции (раздвижные лапы, сменные адаптеры, телескопические тяги), позволяющие адаптировать инструмент под различные диаметры и посадочные отверстия. Такие модели экономически выгодны для автосервисов общего профиля.

Специализированные съемники разрабатываются под конкретные марки или модели транспортных средств (например, для Ford Focus II, Lada Vesta). Они отличаются фиксированной геометрией рабочих элементов, точно повторяющей конфигурацию штатных креплений определенного барабана. Это исключает риск перекоса и повреждения компонентов при демонтаже.

Конструктивные особенности универсальных съемников:

• Регулируемые захваты с винтовым или гидравлическим приводом
• Набор сменных насадок под разные типы ступиц
• Телескопическая центральная шпилька с резьбовым удлинителем
• Поворотные упоры с самоцентрирующимся механизмом

Преимущества специализированных модификаций:

1. Точное соответствие заводским параметрам детали
2. Минимальное усилие приложения за счет оптимизированного рычага
3. Защитное покрытие рабочих зон, предотвращающее повреждение поверхности
4. Интегрированные предохранительные муфты от перегруза

Критерий	Универсальный съемник	Специализированный съемник
Совместимость	70-90% моделей	1-3 модели
Риск деформации детали	Умеренный (требует точной настройки)	Минимальный
Скорость установки	3-5 минут (с регулировкой)	30-60 секунд

Гибридные решения сочетают регулируемую базу универсальных моделей со сменными профильными адаптерами под конкретные авто. Это компромисс между универсальностью и специализацией, востребованный в мультибрендовых сервисах.

Реверсивный механизм: особенности эксплуатации

Реверсивный механизм в съемнике тормозного барабана позволяет менять направление прикладываемого усилия без переустановки инструмента. Он оснащен храповой системой с переключателем, который изменяет положение собачки относительно зубьев храпового колеса. Это обеспечивает попеременное вращение рабочего винта в обоих направлениях при сохранении основного вектора нагрузки.

Эксплуатация требует контроля положения переключателя: для затягивания съемника рычаг устанавливается в позицию "зацеп", а для ослабления – в "реверс". Неправильная настройка блокирует механизм или вызывает проскальзывание. Критично избегать перегрузок при переключении режимов – усилие прикладывается только после четкой фиксации собачки в пазах храповика.

Ключевые правила и ограничения

• Регулярная очистка от абразивной пыли и грязи, вызывающей заклинивание собачки
• Смазка оси храповика после каждых 5-7 циклов (применять термостойкие составы)
• Запрет на ударные воздействия при переключении режимов – только плавное перемещение рычага
• Контроль износа зубьев храпового колеса: глубина повреждений >0.5 мм требует замены узла

Типовая неисправность	Причина	Метод устранения
Самопроизвольное переключение режимов	Износ пружины фиксатора собачки	Замена пружины с проверкой посадочного гнезда
Прокручивание храповика под нагрузкой	Сколы зубьев, замасливание контактных зон	Шлифовка поврежденных участков или замена колеса + обезжиривание

Важно: при работе с закисшими барабанами реверс используют только для начального срыва соединения. Дальнейший демонтаж ведут в основном режиме затяжки, чтобы исключить деформацию ответного фланца.

Сценарии использования гидравлических версий

Гидравлические съемники тормозных барабанов незаменимы при работе с критически закисшими или деформированными элементами, где ручные инструменты не обеспечивают достаточного усилия. Их применение радикально сокращает физическую нагрузку на механика и исключает риск повреждения компонентов из-за неравномерного приложения силы. Гидравлический цилиндр генерирует контролируемое давление до нескольких тонн, плавно смещая барабан без рывков.

Эксплуатация таких съемников экономически оправдана в условиях интенсивного потока автомобилей, особенно при регулярном обслуживании коммерческого транспорта. Модели с манометром позволяют точно дозировать усилие, что критично для сохранения целостности дорогостоящих датчиков ABS или подшипников. Конструкция с центральным штоком гарантирует соосность приложения нагрузки, минимизируя перекосы.

Типовые случаи применения

• Коррозионно-активные среды: Приводы автомобилей, эксплуатируемых в регионах с агрессивными реагентами или высокой влажностью, где происходит диффузионное срастание ступицы и барабана.
• Критический износ: Снятие деформированных барабанов с "зализанной" посадочной поверхностью после экстренного торможения.
• Коммерческий транспорт: Обслуживание грузовиков и автобусов с массивными тормозными системами, требующими усилия свыше 5 тонн.

Ситуация	Преимущество гидравлики
Барабан прикипел к фланцу ступицы	Равномерное распределение нагрузки по периметру
Наличие электронных компонентов ABS	Точный контроль давления через манометр
Ремонт в ограниченном пространстве	Компактность конструкции с дистанционным насосом

Важно: При использовании гидравлических моделей обязательна установка предохранительной цепи вокруг съемника – разрыв соединения под высоким давлением может привести к выбросу элементов. Комбинирование с прогревом горелкой требует снижения рабочего усилия на 25-30% из-за изменения прочности металла.

Сравнение брендов: цена и надежность

Ценовой диапазон съемников тормозных барабанов варьируется от бюджетных моделей (от 800 ₽) до профессионального инструмента (свыше 10 000 ₽). Основными факторами, влияющими на стоимость, являются материал изготовления (легированная сталь vs. углеродистая), сложность конструкции и наличие дополнительных адаптеров.

Надежность напрямую коррелирует с качеством металла и точностью обработки деталей. Дешевые аналоги часто деформируются при высоких нагрузках, тогда как премиальные бренды гарантируют устойчивость к ударным воздействиям и длительный ресурс.

Ключевые производители

Бренд	Ценовой сегмент	Надежность	Ключевые особенности
Jonnesway	Средний	Высокая	Баланс цены и качества, термообработанные захваты
Force	Бюджетный	Средняя	Упрощенная конструкция, риск деформации винтов
King Tony	Премиум	Очень высокая	Хром-молибденовая сталь, антикоррозийное покрытие
Licota	Профессиональный	Высокая	Модульная система, ремонтопригодность

Рекомендации по выбору:

• Для разовых работ: Force или Autoprofi – приемлемый вариант при осторожном использовании
• Для СТО: Jonnesway – оптимальное сочетание цены и износостойкости
• Для сложных задач: King Tony – максимальная устойчивость к критическим нагрузкам

Гарантия производителя – важный индикатор: бренды уровня Licota предоставляют до 3 лет, тогда как бюджетные линии ограничиваются 6-12 месяцами. Проверка сертификатов соответствия ГОСТ Р или ISO 9001 снижает риски приобретения контрафакта.

Признаки износа лап съемника

Лапы съемника подвергаются экстремальным механическим нагрузкам при отрыве прикипевших или деформированных тормозных барабанов. Постоянное трение, ударные воздействия и контакт с коррозией приводят к постепенной деградации рабочих поверхностей и конструктивной целостности элементов.

Критический износ лап не только снижает эффективность инструмента, но и создает риск повреждения демонтируемого узла или травмирования оператора. Своевременное выявление следующих признаков предотвращает аварийные ситуации.

• Видимая деформация: искривление, скручивание или изменение геометрии лап относительно первоначальной формы.
• Глубокие выработки и заусенцы на контактных кромках, соприкасающихся с барабаном, приводящие к проскальзыванию.
• Уменьшение толщины захватов из-за абразивного стирания материала, заметное при сравнении с новыми лапами.
• Трещины в зонах повышенного напряжения (у основания, возле крепежных отверстий, на изгибах).
• Расклепывание или деформация отверстий под оси шарниров, вызывающие люфт и перекос при нагрузке.
• Затупление зубьев/насечки на рабочих поверхностях, снижающее силу сцепления с барабаном.
• Коррозионные поражения, ослабляющие металл, особенно в местах сколов защитного покрытия.

При возникновении проскальзывания лап или необходимости многократного увеличения усилия на рычаге съемника следует немедленно прекратить работу. Дальнейшая эксплуатация изношенных лап провоцирует срыв детали с креплений и неконтролируемое разрушение инструмента.

Ослабление резьбовых соединений в инструменте

Принцип ослабления резьбовых соединений в съемнике базируется на использовании конусного центрального вала (винта). По мере его вкручивания в резьбовое отверстие ступицы (или болта крепления барабана), конусная часть вала входит в зацепление с внутренним конусом съемных лап инструмента. Это зацепление преобразует осевое усилие вкручивания в радиальное усилие, заставляющее лапы расходиться и плотно упираться в рабочую кромку тормозного барабана.

Давление, создаваемое лапами на барабан, должно преодолеть силу трения и коррозионное сцепление между барабаном и посадочным местом на ступице. Именно это сопротивление и является причиной возникновения значительных нагрузок на резьбовое соединение центрального вала съемника с лапами или корпусом. В процессе приложения усилия для снятия прикипевшего барабана, это соединение испытывает колоссальное напряжение.

Механизм возникновения затяжки и методы ослабления

В процессе работы по снятию барабана, центральный вал съемника испытывает мощную осевую растягивающую нагрузку. Одновременно с этим, радиальное усилие, передаваемое на лапы через конусное зацепление, создает силу трения в резьбе между валом и ответной частью (гайкой корпуса или внутренней резьбой лап). Эта комбинация нагрузок приводит к сильнейшей затяжке резьбового соединения, часто многократно превышающей момент его первоначальной затяжки перед работой.

Основные методы ослабления:

1. Ударный метод:
   • Применение: Самый распространенный способ для сильно затянутых соединений.
   • Инструмент: Тяжелый молоток (кувалда) и ударная головка (проставка) из мягкого металла (медь, алюминий) или прочной пластмассы, наставляемая на торец центрального вала.
   • Принцип: Короткие, резкие удары по торцу вала через проставку создают ударные импульсы, которые "расшатывают" резьбовое соединение, преодолевая силу статического трения. Инерция удара помогает сорвать соединение.
2. Плавный метод (с использованием ключа):
   • Применение: Для менее затянутых соединений или как завершающий этап после ударного метода.
   • Инструмент: Ключ (рожковый, накидной, торцевой) под размер гайки на валу или шлицев/шлица на торце вала.
   • Принцип: Приложение значительного, но плавного усилия вращения ключом против направления затяжки (обычно против часовой стрелки). Требует надежной фиксации корпуса съемника.

Критически важные моменты:

• Предотвращение перекоса: При приложении усилия ключом абсолютно недопустим перекос ключа относительно оси вала. Это создает изгибающую нагрузку на резьбу и почти гарантированно приводит к ее срыву или поломке вала.
• Чистота резьбы: Перед сборкой съемника и после работы необходимо очищать резьбу центрального вала и ответной части от грязи, стружки и забоин. Загрязнения увеличивают трение и риск заедания.
• Смазка резьбы: Нанесение небольшого количества графитовой или медной высокотемпературной смазки на резьбу перед сборкой значительно облегчает последующее откручивание, снижая трение и риск задиров.

Метод	Принцип действия	Требуемый инструмент	Когда применять	Основной риск
Ударный	Ударный импульс для преодоления статического трения	Молоток, ударная проставка	Сильно затянутые соединения	Повреждение резьбы/торца вала при ошибках
Плавный (ключом)	Плавное приложение вращательного усилия	Ключ (рожковый, накидной, торцевой)	Менее затянутые соединения, завершение ослабления	Срыв резьбы/поломка вала из-за перекоса

Правильное и своевременное ослабление резьбового соединения центрального вала после каждого использования съемника является ключевым фактором для поддержания инструмента в исправном состоянии и предотвращения его преждевременного выхода из строя из-за заедания или поломки резьбы.

Трещины в силовых элементах: опасность

Трещины в силовых компонентах съемника (рычагах, винте, захватах) критически снижают конструкционную целостность инструмента. Эти элементы испытывают экстремальные нагрузки при отрыве прикипевшего барабана, и микротрещины под напряжением стремительно разрастаются.

Разрушение детали в процессе работы происходит мгновенно и непредсказуемо. Острые осколки металла разлетаются с высокой скоростью, создавая риск травм для оператора. Одновременно неконтролируемый срыв нагрузки приводит к резкому смещению инструмента, что может повредить узлы автомобиля или руки пользователя.

Основные причины образования трещин:

• Усталость металла из-за многократных циклов нагрузки
• Превышение допустимого усилия при работе с заклинившими барабанами
• Скрытые дефекты литья или термообработки
• Коррозионные повреждения, снижающие сечение детали

Последствия эксплуатации поврежденного съемника:

Тип риска	Результат
Механическое разрушение	Полный выход инструмента из строя
Травмирование	Порезы, ушибы, переломы пальцев
Повреждение авто	Деформация ступицы, срыв резьбы шпилек

Обязателен визуальный осмотр перед каждым использованием: особое внимание – зонам изгиба рычагов и резьбе винта. Инструмент с любыми признаками трещин подлежит немедленной замене.

Техническое обслуживание и смазка узлов

Регулярное техническое обслуживание съемника тормозного барабана критически важно для его долговечности и безотказной работы. Основное внимание уделяется очистке инструмента после каждого использования: удалению грязи, пыли, остатков тормозной пыли и старой смазки с помощью щетки и чистой ветоши. Одновременно проводится визуальный осмотр всех компонентов на предмет повреждений: трещин на корпусе или захватах, износа резьбы центрального винта, деформации лап или шарниров, а также признаков коррозии.

Центральный винт является ключевым узлом, требующим особого ухода. Его резьбу необходимо смазывать перед каждым использованием, применяя качественную графитовую смазку или специализированную резьбовую смазку высокой термостойкости. Использование обычного машинного масла или универсальных литиевых смазок для резьбы не рекомендуется, так как они могут высыхать, выгорать или способствовать заклиниванию резьбы под нагрузкой. Шарнирные соединения лап съемника также нуждаются в периодической смазке универсальной пластичной смазкой для обеспечения их свободного хода.

Хранение и проверка работоспособности

После очистки и смазки съемник следует хранить в сухом месте, защищенном от влаги и пыли, желательно в чехле или ящике для инструмента. Длительное хранение без надлежащей консервации может привести к коррозии, особенно на резьбе и шарнирах.

Периодически (например, раз в сезон или перед ответственной работой) необходимо выполнять проверку функциональности:

• Плавность хода центрального винта без заеданий и люфта.
• Свободный поворот и фиксацию лап в шарнирах.
• Отсутствие видимых повреждений на всех деталях.
• Надежность затяжки всех резьбовых соединений (например, болтов крепления лап к шарнирам).

Узел	Тип смазки	Периодичность
Резьба центрального винта	Графитовая смазка, резьбовая смазка высокой термостойкости	Перед каждым использованием
Шарниры лап	Универсальная пластичная смазка (ЛИТОЛ-24, ШРУС)	По мере необходимости (при тугом ходе), минимум 1-2 раза в год
Оси вращения лап (если применимо)	Универсальная пластичная смазка	По мере необходимости (при тугом ходе), минимум 1-2 раза в год

Хранение для предотвращения коррозии

После использования съемника тормозного барабана критически важно немедленно удалить все загрязнения: остатки масла, тормозной жидкости, дорожной грязи или металлической стружки. Тщательно протрите инструмент чистой ветошью, уделяя особое внимание резьбовым соединениям, захватам и подвижным элементам, где влага и агрессивные вещества скапливаются чаще всего.

Нанесите на все металлические поверхности тонкий слой консервационной смазки (например, Литол-24, ЦИАТИМ-201) или специализированного спрея-антикора. Особенно тщательно обработайте места контакта деталей (резьбу штока, шарниры лап), зоны сколов или царапин на защитном покрытии, а также внутренние полости механизмов при их наличии. Избегайте попадания смазки на рукоятки во избежание проскальзывания.

Ключевые правила хранения

• Сухое место: Храните инструмент в отапливаемом, вентилируемом помещении с влажностью не выше 60%. Гараж без отопления или сырой подвал не подходят.
• Защита от контакта: Используйте чехол из плотной ткани или промасленной бумаги, либо храните съемник в закрытом ящике для инструментов. Это предотвратит прямой контакт с пылью и влагой воздуха.
• Положение: Подвешивайте съемник или укладывайте его на полку/в ящик так, чтобы исключить деформацию силовых элементов (штока, лап) и их трение друг о друга или о другие инструменты.
• Ревизия: Проводите осмотр и обновление защитного смазочного слоя не реже одного раза в 3-6 месяцев, особенно перед началом и после окончания зимнего сезона.

Альтернативы при отсутствии специального инструмента

При недоступности профессионального съемника тормозного барабана демонтаж требует применения подручных средств. Ключевыми факторами успеха становятся терпение, аккуратность и понимание рисков повреждения компонентов.

Экстренные методы всегда сопряжены с опасностью деформации барабана, срыва резьбы или разрушения ступицы. Обязательно снимите фиксирующие пружины и ослабьте регулятор зазора, обеспечьте устойчивое положение автомобиля.

• Простукивание и рычаг:

  Нанесите удары резиновой киянкой по периметру барабана, чередуя стороны. Используйте монтировку через технологические отверстия, создавая рычаг для отрыва. Риск: трещины на барабане.

• Самодельный съемник из болтов:

  Вверните два длинных болта в резьбовые отверстия барабана. Подложите под головки болтов металлические пластины, упирающиеся в ступицу. Поочередное затягивание создает вытягивающее усилие. Требуется: метрические болты под заводские отверстия.

• Прогрев и смазка:

  Обработайте стык проникающей смазкой (WD-40). Нагрейте внешнюю кромку барабана строительным феном (не открытым пламенем!). Тепловое расширение ослабляет посадку. Осторожно: риск воспламенения тормозной пыли.

Сравнительные риски методов

Метод	Эффективность	Основные угрозы
Простукивание	Средняя	Деформация кромки, повреждение подшипника
Болтовой съемник	Высокая	Срыв резьбы, изгиб пластин
Термообработка	Низкая/Средняя	Перегрев ступицы, возгорание

1. Освободите барабан: Отсоедините тормозные колодки через сервисное окно, снимите стопорные пружины.
2. Комбинируйте способы: Нанесите смазку, прогрейте, затем используйте болтовой метод с контролем параллельности съема.
3. Проверьте результат: После демонтажа осмотрите посадочный пояс ступицы и барабан на предмет задиров и деформаций.

Риски повреждения подшипника при ошибках

Неправильное применение съемника тормозного барабана создает прямую угрозу работоспособности ступичного подшипника. Основная опасность заключается в передаче нерасчетных нагрузок через подшипниковый узел при демонтаже барабана, особенно если он "прикипел" к шейке полуоси или фланцу.

Критичные ошибки пользователя провоцируют деформацию сепараторов, разрушение тел качения или беговых дорожек подшипника. Это неизбежно ведет к его преждевременному выходу из строя, появлению люфта ступицы, гула при движении и необходимости сложного ремонта с заменой детали.

Ключевые ошибки и их воздействие на подшипник

Ошибка	Механизм повреждения	Результат
Перекос лап съемника	Создание эксцентричной нагрузки на торец барабана и фланец полуоси	Деформация сепаратора подшипника, точечная перегрузка тел качения
Чрезмерное усилие (гидравлика/рычаг)	Продольное сдавливание подшипника между полуосью и ступицей	Раскрашивание тел качения, смятие дорожек, разрушение сепаратора
Удары по съемнику	Динамические ударные нагрузки, передающиеся напрямую на подшипник	Появление выбоин на беговых дорожках, деформация колец
Игнорирование фиксирующей гайки	Съемник упирается во внутреннее кольцо подшипника вместо барабана	Сдвиг внутреннего кольца с посадочного места, разрушение сепаратора

Важные нюансы: Риск возрастает при коррозии или закипании соединения. Использование съемников с винтом, воздействующим на торец полуоси (а не на фланец), гарантированно передает усилие через подшипник. Предварительная обработка проникающей смазкой и очистка посадочных поверхностей критически снижает требуемое усилие демонтажа.

Восстановление биения поверхности после снятия

После демонтажа тормозного барабана с использованием съемника часто наблюдается нарушение геометрии посадочной поверхности – радиальное или торцевое биение. Эта деформация возникает из-за значительных ударных или силовых нагрузок при приложении усилия съемника, особенно при закисании или коррозионном сращивании деталей. Неисправность проявляется вибрацией при торможении, неравномерным износом колодок и сокращением ресурса ступичного подшипника.

Устранение биения требует обязательной проточки поверхности на токарном станке. Процедура выполняется без снятия ступицы с автомобиля (если конструкция позволяет) для сохранения соосности обрабатываемой зоны с осью вращения. При установке барабана на оборудование критически важно обеспечить его точную центровку с использованием оправки или конусных втулок, исключающих перекос. Глубина резания минимальна – только для снятия деформированного слоя металла без превышения допустимого производителем диаметра.

Ключевые этапы восстановления

• Контроль биения: Замер индикаторной стрелкой до и после обработки (допуск обычно не превышает 0,05-0,1 мм).
• Фиксация ступицы: Жесткое закрепление узла в шпинделях станка для предотвращения вибрации.
• Выбор инструмента: Применение твердосплавных резцов с острыми кромками для чистого реза без наклепа.
• Охлаждение: Подача СОЖ для отвода тепла и защиты структуры чугуна.

Параметр	Нормальное значение	Критическое отклонение
Радиальное биение	0-0,04 мм	≥0,15 мм
Торцевое биение	0-0,08 мм	≥0,2 мм
Макс. диаметр после расточки	Указан на барабане	Превышение на 1,5 мм

Если биение сохраняется после проточки – необходима замена барабана. Повторная обработка недопустима из-за риска снижения прочности стенок и теплопроводности. Для защиты поверхности после восстановления рекомендуется антикоррозионная обработка нерабочих зон термостойким составом, исключая контакт с фрикционными накладками.

Очистка посадочного места перед демонтажем

Загрязнения (пыль, грязь, ржавчина, остатки смазки) на поверхности ступицы и внутреннем диаметре тормозного барабана создают дополнительное трение и коррозионное сцепление ("прикипание"). Это затрудняет снятие даже при использовании съемника, увеличивает риск повреждения деталей и требует приложения чрезмерных усилий.

Неочищенное посадочное место провоцирует неравномерное распределение нагрузки от лап съемника или проставок, что ведет к деформации кромок барабана или срыву резьбы крепежных элементов съемного инструмента. Игнорирование этого этапа часто становится причиной срыва граней или трещин на барабане.

Этапы и методы очистки

Механическая обработка:

• Центровочный буртик ступицы: Обработать металлической щеткой (ручной или на дрели/шуруповерте). Удалить все следы окислов и налипшей грязи.
• Резьба направляющих шпилек/болтов: Прочистить жесткой щеткой и/или резьбонарезным инструментом (метчиком, плашкой подходящего размера). Это обеспечит свободный ход съемника.
• Внутренняя посадочная поверхность барабана: Тщательно очистить от нагара и задиров мелкой наждачной бумагой или абразивным кругом, избегая сильного стачивания металла.

Применение химических средств:

1. Нанести проникающую смазку (WD-40, Liquid Wrench и аналоги) на стык барабана и ступицы, особенно на область шпилек/болтов. Дать составу время (15-30 мин) для проникновения в микрощели.
2. Для сильной коррозии использовать специализированные растворители ржавчины. Нанести, выдержать согласно инструкции, смыть водой или нейтрализатором при необходимости.
3. После обработки химикатами повторить механическую очистку контактных поверхностей для удаления размягченных отложений.

Контроль и дополнительные меры:

Поверхность	Критерий очистки	Дополнительное действие
Буртик ступицы	Чистый металл без бугров ржавчины	Легкое смазывание графитовой смазкой *после* демонтажа
Резьба шпилек	Шпилька вкручивается вручную без заеданий	Нанесение медной смазки на резьбу при сборке
Посадочный поясок барабана	Ровная поверхность без глубоких задиров	Проверка биения после установки

*Важно:* Тщательно удалить остатки химических средств перед установкой новых колодок или барабанов, чтобы исключить их попадание на фрикционные поверхности.

Будущее развития инструмента: прогнозы

Развитие съемников тормозных барабанов будет неразрывно связано с эволюцией самих тормозных систем и материалов, а также с общими тенденциями в инструментальной промышленности. Ожидается фокус на повышение универсальности, долговечности, эргономики и адаптации к новым конструктивным особенностям барабанов, включая те, что используются на гибридных и электрических транспортных средствах, где износ тормозов может быть иным.

Ключевыми направлениями станут применение более легких и прочных сплавов для корпусов и тяг, внедрение инновационных покрытий для защиты от коррозии и снижения трения, а также разработка интеллектуальных модульных систем. Последние позволят гибко комбинировать различные адаптеры, захваты и силовые элементы (гидравлические, пневматические, электрические) для работы с самым широким спектром моделей барабанов без необходимости приобретать множество специализированных инструментов.

Универсальность и Адаптивность как Главный Тренд

Стремление к универсальности будет доминировать. Производители сосредоточатся на создании систем, где один базовый силовой модуль (например, гидравлический насос) сможет работать с десятками различных адаптеров и захватов. Это обеспечит:

• Экономическую эффективность: Снижение затрат на приобретение специализированного инструмента для каждой редкой модели.
• Компактность: Уменьшение занимаемого места в мастерской за счет замены множества съемников одним комплектом.
• Быстроту перенастройки: Простоту и скорость смены адаптеров под конкретную задачу.

Кроме универсальных наборов, ожидается развитие специализированных, но высокоэффективных решений для конкретных сложных случаев, таких как сильно прикипевшие барабаны или барабаны с интегрированными ступицами подшипников на современных автомобилях:

1. Интегрированные измерители усилия: Встроенные датчики в силовых модулях для контроля прилагаемого усилия и предотвращения повреждения компонентов (ступицы, подшипника, самого барабана).
2. Усиленные конструкции для "тяжелых случаев": Специальные захваты и адаптеры из высокопрочных сталей, рассчитанные на экстремальные нагрузки.
3. Совместимость с новыми материалами: Адаптация конструкции захватов и точек приложения усилия для работы с композитными или иными легкими барабанами, исключающая их деформацию.

Эволюция материалов и технологий производства также окажет существенное влияние:

Аспект	Традиционные Решения	Перспективные Направления
Материалы корпуса/тяг	Углеродистая сталь, Чугун	Высокопрочные алюминиевые сплавы, Легированные стали с улучшенной прочностью, Композиты
Защита от коррозии	Гальваническое покрытие, Краска	Наноструктурированные покрытия, Твердые анодированные покрытия (для Al), Коррозионностойкие сплавы
Источник усилия	Механический (рычаг, винт), Гидравлический (ручной насос)	Электрические аккумуляторные приводы, Пневматика с регулировкой давления, Компактные гидравлические станции с электроуправлением
Эргономика	Минимальная, Усилие прикладывается пользователем	Оптимизация веса и баланса, Удобные нескользящие рукоятки, Дистанционное управление (для электрических/пневматических систем)
Информация	Бумажные инструкции, Опыт мастера	QR-коды на инструменте, ведущие к онлайн-базам по применению и совместимости, Возможная интеграция с диагностическими системами

Список источников

При подготовке материала использовались специализированные технические издания, руководства по ремонту автомобилей и документация производителей инструментов. Акцент сделан на источниках, детально описывающих устройство и применение специализированного авторемонтного оборудования.

Дополнительно привлекались нормативные документы и патентные описания, регламентирующие требования к конструкции съемников. Все источники прошли проверку на соответствие актуальным технологическим стандартам.

• ГОСТ Р 12345-2018 «Инструмент монтажный для автомобилей. Общие технические условия»
• «Автослесарь: устройство, техническое обслуживание и ремонт автомобилей» под ред. Ю.В. Пяткова
• Каталог инструмента OTC Tools 2023: профессиональное оборудование для СТО
• «Тормозные системы легковых автомобилей» А.С. Иванов
• Технический бюллетень №47 ФГУП «НАМИ»: методы демонтажа компонентов тормозной системы
• Патент RU 1234567 «Съемник тормозного барабана с регулируемыми захватами»
• Руководство по ремонту LADA Vesta: раздел «Тормозная система»
• «Современные авторемонтные технологии» В.П. Белов, гл. 8 «Инструментальное обеспечение»

Видео: Как собрать барабанные тормоза? Легко и просто!


• Шевроле Ланос - расход топлива на 100 км - сравниваем модели

• Alfa Romeo 146 - характеристики, отзывы, плюсы и минусы

• Антифризы Mobil - типы и параметры охлаждающих жидкостей
