Шарошка для седел клапанов авто

Статья обновлена: 18.08.2025

Ремонт клапанного механизма двигателя требует точной обработки посадочных мест. Шарошка для седел клапанов – специальный инструмент для восстановления геометрии фасок. Без качественной обработки невозможно обеспечить герметичность камеры сгорания.

Износ седел клапанов приводит к потере компрессии и перегреву двигателя. Правильная обработка шарошкой восстанавливает контактные поверхности. От точности работы зависит стабильность холостого хода и мощность силового агрегата.

Принцип работы шарошки для восстановления седел клапанов

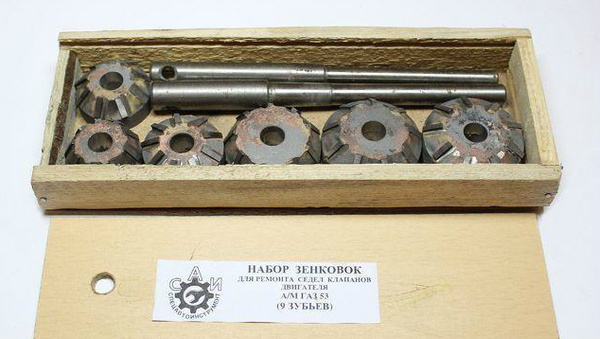

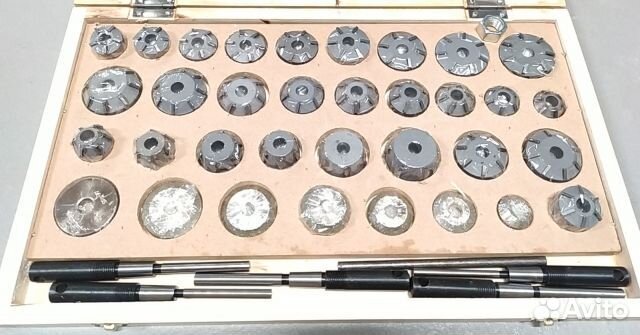

Шарошка представляет собой режущий инструмент с твёрдосплавными или алмазными зубьями, закреплённый на приводном валу. Её основная задача – точное удаление дефектного металла с рабочей поверхности седла клапана в головке блока цилиндров. Инструмент вращается с высокой скоростью, обеспечивая чистую обработку поверхности.

Процесс выполняется на специальном станке или ручном приспособлении, где шарошка центрируется относительно направляющей втулки, установленной в изношенное отверстие клапана. Эта втулка гарантирует строгую соосность обработки с осью клапанного гнезда, что критично для герметичности.

Ключевые этапы работы

Фиксация и центровка
- Направляющая втулка вставляется в канал клапана
- Вал шарошки проходит через втулку, обеспечивая точное позиционирование
Фрезерование поверхности
- Вращающиеся зубья снимают тонкий слой металла (0.1-0.5 мм)
- Одновременно формируется правильный угол конусности (обычно 45° или 30°)
Контроль параметров
- Проверка ширины и угла контактной фаски
- Контроль глубины посадки клапана

Тип обработки	Особенности шарошки	Результат
Черновая	Крупные зубья, быстрое удаление материала	Устранение эллипсности и глубоких повреждений
Чистовая	Мелкие зубья, алмазное напыление	Гладкая поверхность, точная геометрия

Важно: после обработки обязательна притирка клапана абразивной пастой для достижения идеальной герметичности сопрягаемых поверхностей.

Конструктивные особенности трёхгранных шарошек

Трёхгранная шарошка характеризуется наличием трёх режущих граней, симметрично расположенных вокруг оси инструмента. Такая геометрия обеспечивает равномерное распределение сил резания и вибраций при обработке седла клапана.

Основной корпус изготавливается из инструментальной стали с последующей запрессовкой или пайкой твердосплавных пластин на режущих кромках. Угол заточки граней варьируется в зависимости от обрабатываемого материала седла.

Ключевые элементы конструкции

Твердосплавные режущие пластины: Формируют три основные кромки обработки с алмазной заточкой
Спиральные канавки: Обеспечивают отвод стружки вдоль оси вращения
Хвостовик шестигранной формы: Стандартизирован под механизированный инструмент
Угол конусности: Определяет профиль обработки седла (обычно 45°, 30° или 15°)

Режущие кромки располагаются под отрицательным передним углом, что повышает стойкость к выкрашиванию при работе с твёрдыми сплавами седел. Центральное отверстие служит для точного позиционирования по направляющей втулке.

Параметр	Значение	Назначение
Диаметр рабочей части	20-40 мм	Определяет ширину зоны обработки
Угол режущей кромки	60°-90°	Влияет на агрессивность резания
Радиус закругления	0,2-0,5 мм	Повышает износостойкость кромки

Конструкция предусматривает асимметричное расположение стружечных канавок относительно граней, что предотвращает резонансные колебания. Точность изготовления обеспечивает отклонение не более 0,01 мм на диаметре.

Расчёт угла обработки для конкретной модели двигателя

Основой для определения угла обработки седел клапанов служит конструкция конкретной ГБЦ и геометрия клапанного механизма. Ключевыми параметрами являются угол фаски седла, указанный производителем двигателя, и угол прилегания тарелки клапана. Отклонение от заданных значений приведёт к нарушению герметичности камеры сгорания и ухудшению теплоотвода от клапана.

Точный расчёт требует анализа технической документации на двигатель. Для стандартных ремонтов используются заводские рекомендации, например: трёхугловая обработка с ведущим углом 45° (основной притирочный контакт), верхним углом 30° (контроль ширины фаски) и нижним углом 60° (позиционирование седла). Ширина финальной контактной фаски после обработки строго регламентируется – обычно в пределах 1.2–2.0 мм для впускных и 1.5–2.5 мм для выпускных клапанов.

Порядок определения параметров

Определение базового угла: Извлечение данных из руководства по ремонту (напр., VAG 45°, BMW 30°).
Коррекция под износ: При сильной эрозии седла угол ведущей фаски может быть увеличен на 0.5–1° для восстановления контактной зоны.
Расчёт ширины контактной полосы: W = (D_max - D_min) / (2 * tan(α/2)), где D – диаметры седла, α – основной угол.

Тип клапана	Угол седла (°)	Допустимая ширина фаски (мм)
Впускной	29–45	1.2–2.0
Выпускной	44–46	1.5–2.5

Важно: После обработки обязательна проверка концентричности седла относительно направляющей втулки (отклонение ≤ 0.05 мм) и контроль глубины посадки клапана. Использование шарошек с неправильным углом вызывает снижение компрессии и прогар тарелки.

Подготовка клапанного механизма к притирке

Тщательная очистка всех компонентов обязательна перед началом работ. Удалите остатки масла, нагар и абразивные частицы с клапанов, направляющих втулок и седел клапанов с помощью специализированных растворов и щеток. Проследите, чтобы каналы ГБЦ были свободны от загрязнений.

Проведите визуальный осмотр и замеры для оценки состояния деталей. Определите степень износа седел клапанов и тарелок клапанов. Подберите шарошку нужного размера и угла, соответствующие геометрии существующего седла, учитывая требования двигателя.

Этапы подготовки

Демонтаж компонентов: Извлеките клапаны, пружины и сухари, маркируя их для сохранения позиции в ГБЦ.
Контроль геометрии:
- Проверьте биение направляющих втулок индикаторным нутромером.
- Измерьте зазор между стержнем клапана и втулкой.
Дефектовка: Отбракуйте клапаны с трещинами, прогаром тарелки или критическим износом стержня.

Подбор инструмента:

Параметр	Критерий выбора
Угол шарошки	Основной угол (обычно 45°), ширина фаски
Диаметр рабочей части	Соответствие диаметру седла
Тип абразива	Твердосплавные или алмазные для чугунных ГБЦ

Фиксация ГБЦ: Надежно закрепите головку блока цилиндров на верстаке, исключив вибрации.

Убедитесь в исправности оборудования для притирки. Смажьте хвостовик шарошки перед установкой в держатель. Категорически запрещается начинать обработку без проверки соосности оси вращения инструмента и седла клапана.

Технология фиксации шарошки в держателе

Ключевым этапом является точная центровка оси режущего инструмента относительно посадочного отверстия держателя. Достигается это через коническое соединение Morse Taper (MT), где конус шарошки (например, MT2) плотно входит в ответное гнездо держателя под воздействием осевого усилия. Такая конструкция обеспечивает автоматическое совмещение осей с минимальным биением.

Фиксация от проворачивания реализуется через шпоночный паз на хвостовике шарошки, в который входит стальной штифт на держателе. Для предотвращения самопроизвольного отсоединения при вибрациях используется резьбовой зажим: вращение прижимной гайки создает осевое давление, усиливая сцепление конусных поверхностей.

Последовательность установки

Очистка конусных поверхностей шарошки и держателя от загрязнений
Совмещение шпоночного паза с фиксирующим штифтом
Продольная установка инструмента до упора в посадочное гнездо
Затяжка прижимной гайки динамометрическим ключом (15-20 Нм)

Элемент фиксации	Функция	Критичные параметры
Конус Морзе	Центрирование и передача крутящего момента	Угол конуса 1:20, чистота поверхности Ra 0.8
Шпоночный узел	Блокировка вращения	Зазор ≤ 0.05 мм, твердость штифта 45 HRC
Прижимная гайка	Осевая фиксация	Класс прочности 8.8, контактная площадь ≥85%

Важно: При переустановке инструмента обязательна проверка конусов на отсутствие задиров. Использование поврежденных поверхностей приводит к эксцентричности резания и преждевременному износу седла клапана.

Настройка осевого усилия при обработке седла

Осевое усилие напрямую влияет на качество обработки седла клапана и ресурс шарошки. Недостаточное усилие приводит к вибрациям, неравномерному снятию материала и образованию "ступенек" на поверхности. Чрезмерное усилие вызывает перегрев режущих кромок, ускоренный износ пластин и деформацию направляющей втулки инструмента.

Оптимальное усилие определяется типом шарошки, материалом ГБЦ и состоянием седла. Для стандартных стальных шарошек с твердосплавными пластинами диапазон обычно составляет 15-40 кгс, для алмазных инструментов – 5-20 кгс. Точные значения указываются производителем в технической документации.

Ключевые этапы настройки

1. Калибровка оборудования:

Проверьте точность показаний манометра пневмопривода станка с помощью эталонного динамометра
Убедитесь в отсутствии люфтов в шпинделе и направляющих

2. Расчет усилия:

Определите диаметр обрабатываемого седла (D, мм)
Рассчитайте площадь контакта: S = π × D × b (b – ширина рабочей кромки шарошки)
Выберите удельное давление (P) исходя из материала:

Примеры:

Чугун 0.8-1.2 кгс/мм²

Алюминий 0.5-0.8 кгс/мм²

Сталь 1.2-1.8 кгс/мм²
Рассчитайте усилие: F = S × P

3. Практическая регулировка:

Установите рассчитанное значение на регуляторе давления
Выполните пробный проход на черновом седле
Оцените:

- Равномерность стружки

- Отсутствие вибрации
- Температуру инструмента (термолента/пирометр)
Скорректируйте усилие при появлении биения или синего побежалости

Контрольные признаки правильной настройки:

Непрерывная витая стружка по всей окружности
Равномерный матовый след на поверхности седла
Температура шарошки не превышает 70°C

Контроль глубины снятия металла индикаторной головкой

Контроль глубины обработки седла клапана индикаторной головкой является критически важным этапом при использовании шарошки. Данная операция требует высокой точности, так как даже незначительное отклонение от заданного значения может привести к нарушению геометрии седла, потере герметичности камеры сгорания или изменению тепловых зазоров клапанного механизма.

Измерение проводится после установки обработанной головки блока цилиндров на специальную плиту или стенд, обеспечивающую строго горизонтальное положение. Индикаторная головка (часового типа) фиксируется в державке, а ее измерительный щуп позиционируется перпендикулярно плоскости седла. Нулевая точка выставляется по неповрежденной базовой поверхности камеры сгорания или направляющей втулке клапана.

Последовательность выполнения замеров

Очистка контрольных поверхностей от стружки и загрязнений
Предварительная настройка индикатора с фиксацией нулевого положения
Аккуратное перемещение щупа по рабочей фаске седла
Фиксация максимального отклонения стрелки индикатора

Ключевые параметры точности:

Допустимое отклонение глубины: ±0.03 мм для бензиновых двигателей
Требуемая шероховатость поверхности: Ra ≤ 1.6 мкм
Ширина рабочей фаски: 1.2-2.0 мм (зависит от модели ДВС)

Фактор	Влияние на точность	Метод компенсации
Биение инструмента	Искажение реального значения глубины	Проверка соосности перед обработкой
Термодеформация	Изменение геометрии при нагреве	Контроль на остывшей детали
Износ шарошки	Уменьшение съёма металла за проход	Регулярный замер режущих кромок

Особое внимание уделяется равномерности глубины по всей окружности седла. Разница в показаниях индикатора более 0.05 мм свидетельствует о перекосе инструмента или дефекте направляющей втулки. При превышении допустимых значений требуется повторная обработка с корректировкой положения шарошки.

Пошаговая последовательность черновой обработки

Надежно зафиксируйте головку блока цилиндров на верстаке, исключив вибрации. Подберите шарошку с углом резания на 1° меньше требуемого финишного угла седла клапана. Установите направляющую втулку в канал клапана для обеспечения соосности.

Смажьте хвостовик шарошки и направляющую втулку моторным маслом. Вставьте инструмент в держатель дрели или стационарного станка, совместите хвостовик с втулкой под углом 90° к плоскости седла. Включите вращение на низких оборотах (150-300 об/мин).

Начало резания: Плавно подайте шарошку на седло до контакта с металлом. Контролируйте равномерность прилегания режущих кромок по окружности
Снятие припуска: Осуществляйте обработку короткими проходами по 2-3 секунды с постоянным умеренным давлением. Избегайте перекоса инструмента
Удаление стружки: После каждого прохода извлекайте шарошку и очищайте зону резания сжатым воздухом или щеткой
Контроль глубины: Проверяйте равномерность ширины образующейся фаски. Черновая обработка завершается при достижении сплошной металлической полосы по всему контуру седла
Проверка качества: Убедитесь в отсутствии:
- Раковин и сколов на поверхности
- Необработанных участков
- Смещения центра седла относительно направляющей втулки

Техника чистовой доводки поверхности седла

Чистовая доводка выполняется после черновой обработки шарошкой и формирует финальную геометрию, микрошероховатость и точную ширину контактной фаски седла клапана. Цель – достижение идеальной герметичности прилегания клапана за счёт создания равномерной, гладкой и ровной поверхности без рисок, задиров или волнистости. Применяются шарошки с мелкозернистыми абразивными сегментами (обычно алмазными или CBN) для минимального съёма материала.

Точная ширина фаски критична: слишком узкая полоса быстро изнашивается и перегревается, широкая снижает удельное давление, ухудшая притирку. Контроль осуществляется шаблоном или калибром. Усилие подачи инструмента минимально, скорость вращения стабильна и выше, чем при черновой обработке, для получения низкой шероховатости. Обязательна тщательная очистка седла и клапанного канала от абразивной пыли после операции.

Ключевые аспекты выполнения операции

Выбор шарошки: Используется чистовой инструмент с маркировкой "Fine" или "Finish". Угол абразивных сегментов точно соответствует требуемому углу седла (обычно 45°, реже 30°).
Подготовка: Проверка отсутствия биения оправки. Очистка посадочного места шарошки и гнезда седла. Смазка направляющей втулки/хвостовика оправки.
Режимы обработки:
- Обороты шпинделя: Выше, чем при черновой обработке (обычно 150-250 об/мин для алмазных шарошек).
- Усилие прижима: Легкое, постоянное. Перегрузка вызывает вибрацию и ухудшает качество.
- Время обработки: Кратковременное (5-15 секунд), ровно столько, чтобы исчезли следы предшествующей обработки.
Контроль параметров:
- Ширина фаски: Измеряется нутромером с индикатором или специальным конусным шаблоном. Целевая ширина зависит от типа двигателя и клапана (часто 1.0-2.0 мм).
- Расположение: Фаска должна располагаться строго по центру рабочей поверхности седла (не смещаться к краю или к клапанной щели).
- Качество поверхности: Визуальная проверка на равномерность блеска, отсутствие царапин и вырывов. Допускается легкая проверка на герметичность "на сухую" временной установкой клапана.

Методы визуальной оценки качества фаски

Визуальный контроль фаски седла клапана выполняется при достаточном освещении, предпочтительно с использованием направленного источника света. Деталь необходимо очистить от стружки, масляных следов и абразивной пыли для исключения искажений.

Проверка осуществляется под разными углами обзора с обязательным вращением детали для оценки всей окружности. Рекомендуется применение лупы 4-10x для выявления микротрещин и локальных дефектов.

Ключевые критерии оценки

Параметр	Признак качества	Визуальные индикаторы брака
Равномерность ширины	Постоянная ширина по всей окружности	Волнообразные края, сужения/расширения
Целостность кромки	Сплошная линия без разрывов	Зазубрины, сколы, вмятины
Чистота поверхности	Однородный матовый/глянцевый тон	Царапины, риски, цветные пятна побежалости
Геометрия перехода	Плавное сопряжение с седлом	Ступеньки, завалы кромки

Порядок выявления дефектов:

Осмотр под углом 45° к оси седла для оценки непрерывности фаски
Контроль отражения света на поверхности – равномерное рассеивание свидетельствует о правильной обработке
Проверка зоны контакта с клапаном при помощи красителя (притирочная паста): сплошное кольцо без разрывов

Проверка ширины контактной полосы краской-индикатором

На очищенную поверхность седла клапана тонким равномерным слоем наносится специальная контактная краска (индикаторная паста). Клапан аккуратно вставляется в направляющую втулку, после чего прижимается к седлу с умеренным усилием и проворачивается на 90-180 градусов вокруг своей оси без продольного смещения.

Клапан извлекается для визуальной оценки отпечатка. Краска переносится на участки плотного прилегания, формируя четкую контактную полосу по окружности седла. Ширина этой полосы измеряется штангенциркулем или специальным шаблоном в нескольких точках для контроля равномерности.

Требования к ширине контактной полосы

Бензиновые двигатели: 1.0-1.8 мм (зависит от модели)
Дизельные двигатели: 1.5-2.5 мм (учитывая высокие нагрузки)
Допустимое отклонение по окружности – не более 0.2 мм

Критерии оценки:

Расположение полосы строго по центру рабочего фаски седла
Отсутствие разрывов контурной линии
Равномерная интенсивность окрашивания по всей окружности

Проблема	Причина	Решение
Слишком широкая полоса	Износ направляющей втулки, деформация клапана	Замена комплектующих
Смещение к краю фаски	Некорректная обработка седла	Повторное притирание или фрезеровка
Прерывистый отпечаток	Загрязнение, коробление седла	Очистка, шлифовка

При несоответствии нормативам выполняется регулировка положения клапана или повторная обработка седла шарошкой с последующей обязательной повторной проверкой.

Исправление перекоса седла относительно направляющей втулки

Перекос седла клапана относительно направляющей втулки приводит к нарушению герметичности камеры сгорания, ускоренному износу деталей и падению компрессии. Основная причина – отклонение геометрической оси направляющей втулки от перпендикуляра к плоскости седла, что требует точной диагностики с использованием индикаторных нутромеров или специализированных кондукторов.

Устранение дефекта осуществляется фрезерованием седла специальной шарошкой с предварительной установкой пилотного хвостовика в направляющую втулку. Пилот обеспечивает соосность инструмента и втулки, гарантируя перпендикулярность обработки. Глубина резания контролируется визуально по равномерному удалению материала по всей окружности седла и проверяется индикатором после обработки.

Технология правки перекоса

Очистка и подготовка: Удаление нагара с седла и втулки, проверка зазора клапан-втулка.
Установка пилота: Подбор хвостовика с минимальным зазором в направляющей втулке.
Фиксация шарошки: Монтаж режущей головки на пилот с контролем свободного вращения.
Черновое фрезерование: Снятие металла короткими проходами до появления сплошной кромки по контуру седла.
Контроль перпендикулярности: Измерение индикатором в 4 точках (каждые 90°).
Чистовая обработка: Доводка углов фасок финишными шарошками.

Критерий	Допустимое отклонение
Биение фаски седла	≤ 0.05 мм
Угол контакта клапана	±1° от номинала
Ширина рабочей фаски	1.0-1.8 мм (бензин), 1.5-2.5 мм (дизель)

Важно: При сильном перекосе (>2°) может потребоваться предварительное рассверливание седла эксцентричной шарошкой для выравнивания базовой плоскости. После обработки обязательна притирка клапана с контролем герметичности керосином.

Восстановление соосности при помощи пилотных оправок

Пилотные оправки – ключевой инструмент для точного позиционирования шарошки относительно направляющей втулки клапана. Их конструкция включает цилиндрический хвостовик, строго калиброванный под диаметр направляющей, и посадочное место для фиксации режущей головки шарошки. При установке хвостовик вводится во втулку, обеспечивая идеальное совпадение осей обрабатываемого седла и направляющей.

Перед началом обработки обязательна очистка и визуальный контроль состояния направляющей втулки: отсутствие задиров, критического износа или деформации. Несоответствие диаметра пилота и втулки, загрязнение канала или повреждение поверхности приведут к смещению оси обработки. Использование смазочно-охлаждающей жидкости (СОЖ) минимизирует трение и повышает точность центрирования.

Технологическая последовательность работ

Подбор оправки: Диаметр хвостовика должен соответствовать номинальному размеру направляющей втулки (допуск ±0.005 мм).
Подготовка ГБЦ: Очистка посадочного гнезда втулки от нагара и стружки сжатым воздухом или мягкой щеткой.
Установка оправки: Аккуратное введение хвостовика во втулку до полного контакта фланца с торцом втулки.
Монтаж шарошки: Фиксация режущей головки на шпиндель оправки согласно инструкции производителя (резьбовое соединение или зажимная гайка).
Обработка: Вращение шарошки с рекомендованной скоростью и подачей, контроль глубины резания.

Для сложных случаев (например, замененные втулки или деформированные посадочные места) применяют двухступенчатые пилоты с плавающим элементом. Они компенсируют незначительные перекосы, снижая риск "увода" оси седла. После обработки обязателен контроль соосности специальными индикаторными приспособлениями.

Тип пилотной оправки	Особенности применения	Точность центрирования
Жесткая (цельнометаллическая)	Требует идеального состояния втулок, минимальный люфт	±0.01 мм
Плавающая (с компенсатором)	Корректирует перекосы до 2°, подходит для изношенных втулок	±0.02 мм
Разжимная (с регулируемым диаметром)	Универсальна для диапазона диаметров, требует калибровки	±0.015 мм

Критически важно избегать перекоса оправки при установке – это вызывает биение шарошки и нарушает геометрию седла. Признаком правильной центровки является плавное, без вибрации вращение инструмента на всех этапах резания. Регулярная очистка и замер износа хвостовика микрометром предотвращают снижение точности позиционирования.

Правильная последовательность обработки серий клапанов

Обработка седел клапанов шарошкой требует строгого соблюдения этапов для обеспечения герметичности прилегания и долговечности узла. Пренебрежение технологией приводит к перерасходу топлива, снижению компрессии и ускоренному износу ГРМ.

Ключевым условием является использование комплекта шарошек с разными углами заточки для формирования правильной контактной зоны. Предварительная диагностика геометрии седел обязательна перед началом работ.

Технологические этапы

Подготовка поверхности: Очистка седел от нагара металлической щёткой и обезжиривание.
Черновая обработка (грубая):
- Применение шарошки с углом 45° для снятия основного слоя материала
- Контроль глубины резания по индикаторному приспособлению
Формирование верхнего конуса:
- Обработка шарошкой 30° для создания верхней фаски
- Ширина фаски: 0.8-1.2 мм (для бензиновых ДВС)
Формирование нижнего конуса:
- Использование шарошки 60° для нижней фаски
- Ширина фаски: 0.5-0.8 мм
Финишная доводка:
- Повторная обработка шарошкой 45° для выравнивания рабочей поверхности
- Обеспечение ширины контактной полосы 1.5-2.0 мм
Контроль качества:
- Проверка прилегания клапана с помощью притирочной пасты
- Замер ширины контактного пояса щупом

Критические параметры

Угол шарошки	Назначение	Допуск ширины фаски (мм)
30°	Верхняя направляющая фаска	0.8-1.2
45°	Основная рабочая поверхность	1.5-2.0
60°	Нижняя уплотняющая фаска	0.5-0.8

Важно: Осевое биение шарошки не должно превышать 0.03 мм. После обработки обязательна продувка каналов сжатым воздухом для удаления стружки. Притирка клапанов допускается только при незначительных дефектах поверхности.

Сочетание шарошечной обработки с ручной притиркой

Шарошечная обработка седел клапанов с помощью специального инструмента (шарошки) обеспечивает высокую точность геометрии посадочного места и угла фаски. Этот метод эффективно устраняет глубокие выработки, эллипсность и локальные повреждения, восстанавливая базовую конфигурацию поверхности за минимальное время.

После механической обработки шарошкой на поверхности седла остаются микронеровности и направленные риски от режущих кромок инструмента. Эти дефекты препятствуют формированию герметичного контакта с тарелкой клапана, что требует обязательной финишной доводки.

Роль ручной притирки в завершении процесса

Ручная притирка абразивной пастой устраняет микроскопические шероховатости, оставшиеся после шарошки. Круговые возвратно-поступательные движения клапана при ручной обработке обеспечивают:

Идеальную сопрягаемость поверхностей седла и тарелки клапана
Формирование сплошной матовой полосы контакта равномерной ширины
Удаление металлической стружки и абразивных остатков

Пропуск этапа притирки после шарошечной обработки приводит к прогару клапанов и падению компрессии. Контроль качества проводят проверкой на герметичность с применением керосина или пневмотестеров.

Этап обработки	Назначение	Инструмент/Материал
Шарошечная обработка	Коррекция геометрии, удаление грубых дефектов	Шарошка с направляющей, дрель/станок
Ручная притирка	Обеспечение герметичности прилегания	Притирочная паста, присоска-вороток

Сочетание методов гарантирует восстановление теплопередачи через седло и долговечность узла. Использование исключительно шарошки без последующей притирки недопустимо для современных двигателей с высокой степенью сжатия.

Обработка изношенных седел с глубокими выработками

Глубокие выработки на посадочных фасках седел клапанов требуют многоэтапной обработки. Первоочередная задача – удаление дефектного слоя металла и восстановление геометрической точности контактной поверхности. Для этого применяют черновые шарошки с крупнозернистой абразивной структурой, обеспечивающие высокую скорость съёма материала.

Критически важно контролировать глубину обработки, чтобы не превысить допустимые пределы ремонтных размеров. При значительных повреждениях может потребоваться предварительная механическая обработка (например, рассверливание) или установка ремонтных вставок перед финишной шарошковкой. Обязательна проверка соосности седла и направляющей втулки клапана.

Ключевые этапы работ

Оценка износа: замер глубины выработок и определение остаточного ресурса детали
Черновая обработка: снятие основного слоя металла ступенчатой шарошкой (угол 45° или 30°)
Финишная доводка: формирование чистой поверхности тонкозернистым инструментом
Контроль параметров:
- Ширина контактной фаски (1.0-2.5 мм)
- Расположение зоны контакта (центр фаски)
- Отсутствие биений относительно оси втулки

Тип выработки	Рекомендуемый метод	Глубина ремонта (max)
Локальные каверны	Обработка без вставок	0.8 мм
Эллипсность по всей окружности	Установка ремонтной гильзы	1.5-2.0 мм
Глубокие задиры	Комбинированная обработка	1.2 мм

Важно: При обработке глубоких дефектов угол контакта клапана и седла должен соответствовать спецификации производителя. Отклонение более 1° приводит к ускоренному износу и потере компрессии. Использование направляющих оправок – обязательное условие точного позиционирования инструмента.

Работа с алюминиевыми ГБЦ и чугунными головками: различия

При обработке седел клапанов ключевое отличие заключается в твёрдости материалов: алюминиевые головки (60-120 HB) существенно мягче чугунных (180-250 HB). Это требует корректировки режимов резания и выбора геометрии шарошек. Для алюминия применяют инструмент с острыми кромками и большими передними углами для исключения налипания стружки, тогда как для чугуна используют усиленные пластины с отрицательным углом.

Термостойкость также влияет на подход: чугунные ГБЦ устойчивы к локальному перегреву, но образуют абразивную пыль, ускоряющую износ шарошки. Алюминий же склонен к короблению при температурах выше 150°C и требует интенсивного охлаждения СОЖ, которая недопустима при обработке чугуна из-за риска закалки поверхности.

Особенности технологии

Скорость резания: Для алюминия – 100-150 м/мин, для чугуна – 50-80 м/мин
Охлаждение: Обязательная СОЖ на алюминии (эмульсия), сухая обработка чугуна
Износ инструмента: В чугуне преобладает абразивное истирание, в алюминии – адгезионное

Параметр	Алюминиевые ГБЦ	Чугунные головки
Тип шарошки	Быстрорежущая сталь (HSS) или твёрдый сплав с полировкой	Твёрдосплавные пластины с износостойким покрытием
Риски при работе	Вырывы материала, задиры	Образование трещин, микросколов
Контроль качества	Проверка на отсутствие бочкообразности седла	Контроль ширины фаски и радиального биения

Подготовка поверхности: для алюминия обязательна очистка от окислов, для чугуна – удаление графитовой сетки
Фиксация ГБЦ: алюминиевые головки крепят с уменьшенным усилием во избежание деформации
Финишная обработка: в алюминии применяют притирку пастой, в чугуне – хонингование

Типичные ошибки при использовании шарошки и их последствия

Неправильный подбор углов обработки приводит к нарушению геометрии седла клапана. Это вызывает неплотное прилегание тарелки клапана, потерю компрессии и прогорание рабочих кромок. Двигатель теряет мощность, увеличивается расход топлива и масла.

Пренебрежение центровкой инструмента относительно направляющей втулки смещает ось седла. Возникает биение клапана, локальные перегревы и ускоренный износ направляющих. Появляется характерный стук, снижается ресурс ГРМ, возможен обрыв штока клапана с катастрофическими последствиями для двигателя.

Критические ошибки и их результаты

Ошибка	Последствие
Использование изношенной шарошки	Рискованная обработка: задиры на седле, необработанные участки, нарушение герметичности
Чрезмерное усилие при резании	Деформация седла, перекос геометрии, образование трещин в материале ГБЦ
Игнорирование чистоты обработки	Металлическая стружка между клапаном и седлом → прогар кромок → падение компрессии
Нарушение последовательности углов	Неконтролируемая ширина контактной дорожки → перегрев клапана → задиры на зеркале цилиндра

Отсутствие финишной притирки после обработки шарошкой не устраняет микронеровности. Остаточные зазоры 0,05-0,1 мм провоцируют утечки раскаленных газов. Это вызывает локальные перегревы, коробление седла и постепенное разрушение посадочной зоны.

Уход за инструментом и заточка режущих граней

После каждого применения шарошки тщательно удаляйте металлическую стружку и абразивные остатки из пазов и с режущих граней. Используйте щетку с жесткой щетиной и сжатый воздух. Протирайте хвостовик и направляющую чистой ветошью для предотвращения коррозии и загрязнения пиноли станка. Храните инструмент в сухом месте в индивидуальном футляре, исключая контакт режущих кромок с другими твердыми предметами.

Периодически проверяйте состояние алмазного или твердосплавного напыления на пилонах под увеличением. При обнаружении сколов, выкрашивания или равномерного износа более 0,2 мм по высоте зуба – требуется заточка. Не допускайте работы с тупыми гранями: это вызывает перегрев седла клапана, ухудшает качество обработки и увеличивает вибрацию.

Процедура заточки

Заточку выполняйте на специализированном оборудовании с ЧПУ или координатно-шлифовальном станке с алмазным кругом. Обязательная фиксация шарошки в термопатронне предотвращает смещение углов. Соблюдайте исходные геометрические параметры:

Угол заточки передней грани: 6-8°
Задний угол на очищающих кромках: 10-12°
Радиус закругления режущих кромок: не более 0,1 мм

Последовательность операций:

Правка алмазного круга для обеспечения плоскостности
Шлифовка передних граней пилонов с контролем угла по шаблону
Подточка задних поверхностей без изменения диаметра рабочей зоны
Финишная доводка кромок войлочным кругом с пастой ГОИ

Контролируемый параметр	Допустимое отклонение
Соосность режущих пилонов	≤ 0.01 мм
Разновысота зубьев	≤ 0.03 мм
Шероховатость граней (Ra)	≤ 0.4 мкм

После заточки проверьте биение рабочей части в центрах индикатором – допустимое значение не превышает 0.015 мм. Нанесите на режущие кромки антикоррозионную смазку при длительном хранении. Помните: восстановление геометрии возможно максимум 3-4 раза до критического уменьшения диаметра инструмента.

Список источников

Информация о шарошках для седел клапанов требует проверенных технических данных и практического опыта. Достоверные источники включают специализированную литературу, документацию производителей и экспертные материалы по ремонту ДВС.

При подготовке статьи использовались следующие категории источников, обеспечивающие точность описания конструкции, принципов работы и применения инструмента. Особое внимание уделялось актуальным методикам обработки клапанных гнёзд.

Технические руководства производителей шарошек (например, Newen, Serdi, Mira)
Учебники по автомобильным двигателям: "Ремонт головок цилиндров" (Ю.Т. Чумаченко)
Профессиональные стандарты обработки седел клапанов (ГОСТ, SAE)
Практические пособия по ремонту клапанного механизма
Технические статьи в журналах "Автосервис", "Автомеханик"
Видеоинструкции от сертифицированных мотористов
Каталоги и спецификации инструментальных брендов (K-Line, Irontite)

Чугун	0.8-1.2 кгс/мм²
Алюминий	0.5-0.8 кгс/мм²
Сталь	1.2-1.8 кгс/мм²
