Шаровые опоры Лада Ларгус - устройство, неисправности, замена, восстановление

Статья обновлена: 18.08.2025

Шаровая опора – критически важный элемент подвески Лады Ларгус, обеспечивающий подвижное соединение ступицы колеса с рычагом. Её исправность напрямую влияет на безопасность управления, устойчивость автомобиля и равномерность износа шин.

В данной статье подробно рассматривается устройство шаровой опоры Ларгус, типичные признаки её выхода из строя, технология самостоятельной замены узла, а также практические методы восстановления изношенных деталей для продления срока службы.

Конструктивные особенности шаровых опор Lada Largus

Шаровая опора Lada Largus представляет собой неразборный шарнирный узел, соединяющий ступицу управляемого колеса с рычагом подвески. Основная функция – обеспечение поворота колеса при сохранении вертикального положения стойки и передача нагрузок от рычага на ступицу. Конструктивно выполнена как единое целое с нижним рычагом передней подвески.

Корпус детали изготовлен методом штамповки из высокопрочной стали, внутри которого запрессован износостойкий полимерный вкладыш. Вкладыш удерживает стальной шарнирный палец со сферическим наконечником и резьбовой частью для крепления к поворотному кулаку. Снизу корпус герметизирован пластиковым или металлическим пыльником, заполненным тугоплавкой смазкой.

Ключевые элементы конструкции

Интегрированный рычаг – опора неотделима от нижнего рычага подвески, заменяется только в сборе.
Полимерный вкладыш – обеспечивает скольжение шарового пальца с минимальным трением, поглощает ударные нагрузки.
Трехточечное крепление – корпус фиксируется к подрамнику тремя болтами, что повышает жесткость узла.
Сферический палец – имеет конусную посадку (конус 12 мм) в поворотный кулак, фиксируется гайкой со стопорной шайбой.
Ребристый корпус – усилен вертикальными ребрами жесткости для противодействия боковым нагрузкам.

Параметр	Особенность
Тип соединения	Неразборный, интегрированный с рычагом
Диаметр шара	22.2 мм (стандарт)
Материал вкладыша	Полиамид с добавлением стекловолокна
Защита	Двухслойный резиновый пыльник с термостойкой смазкой

Отличительная черта – вертикальное расположение шарового пальца при установке на автомобиль. Резьбовой конец направлен вверх, что требует демонтажа ступицы или отжима поворотного кулака для замены. Конструкция рассчитана на продольные и поперечные усилия до 1.2 кН, ресурс заявлен в пределах 100-120 тыс. км.

Расположение шаровой опоры в передней подвеске Лады Ларгус

Шаровая опора на Ладе Ларгус интегрирована в конструкцию поворотного кулака переднего колеса. Она расположена в нижней части кулака, обеспечивая соединение с рычагом подвески через жесткое болтовое крепление.

Узел размещен вертикально между поворотным кулаком и нижним рычагом передней подвески, принимая на себя основные ударные и вибрационные нагрузки от дорожного покрытия. Его шарнир скрыт внутри корпуса с защитным пыльником, что минимизирует прямое воздействие грязи и влаги.

Ключевые особенности расположения

Нижняя позиция: установлена под поворотным кулаком в зоне максимального скопления дорожных реагентов и грязи
Направление шарнира: ось вращения параллельна продольной оси автомобиля
Соседние компоненты: граничит с приводным валом, тормозным суппортом и ступичным подшипником
Доступность: для осмотра/замены требует демонтажа колеса и частичной разборки подвески

Сторона установки	Парная установка (левая/правая)
Крепление к рычагу	Двумя болтами через проушины опоры
Ориентация пальца	Вертикально вверх (палец вкручивается в кулак)

Принцип работы шарового соединения при движении

Шаровая опора соединяет ступицу управляемого колеса с рычагом подвески, образуя подвижный узел. Её сердечник – металлический палец со сферическим наконечником, запрессованный в корпус с полимерным вкладышем. Эта конструкция обеспечивает фиксацию колеса в горизонтальной плоскости при сохранении свободы вращения в определённых направлениях.

При движении автомобиля шарнир постоянно испытывает динамические нагрузки. Во время поворота руля палец проворачивается внутри втулки, изменяя угол положения колеса. При проезде неровностей (ямы, кочки) корпус опоры перемещается вместе с рычагом, а палец с наконечником отклоняется вверх-вниз, компенсируя колебания подвески и удерживая колесо в контакте с дорогой.

Ключевые особенности функционирования

Многоплановая подвижность: Шаровый наконечник обеспечивает одновременное вращение вокруг вертикальной оси (при повороте) и качание в ограниченном секторе (до 25-30°) при работе подвески
Распределение нагрузок: Сферическая поверхность передаёт ударные и боковые усилия от колеса на рычаг, предотвращая деформацию других компонентов
Минимизация трения: Тефлоновый вкладыш или пластиковая втулка снижают трение между пальцем и корпусом, обеспечивая плавность хода

Тип движения	Роль шаровой опоры	Последствия износа
Вертикальные колебания	Обеспечивает качание пальца	Стук на кочках, вибрация руля
Поворот колеса	Задаёт угол поворота ступицы	Люфт руля, увод авто с траектории
Продольные нагрузки	Передаёт силу торможения/разгона	Биение при торможении, скрипы

Герметичность узла критична для работы: резиновый или полиуретановый пыльник защищает смазку от вымывания и загрязнений. При повреждении защитного чехла абразивные частицы попадают в зазор между пальцем и втулкой, вызывая ускоренный износ рабочих поверхностей и разрушение шарнира.

Материалы изготовления деталей шаровой опоры

Основные элементы шаровой опоры Лады Ларгус изготавливаются из высокопрочных материалов, рассчитанных на значительные ударные и эксплуатационные нагрузки. Ключевыми требованиями к материалам являются износостойкость, способность работать в условиях трения и постоянного контакта с дорожной грязью, влагой и реагентами.

Корпус опоры чаще всего выполняется методом ковки или штамповки из конструкционной стали средней твердости, обеспечивающей необходимую прочность и пластичность. Шаровой палец подвергается максимальным нагрузкам, поэтому изготавливается из высоколегированной стали с последующей поверхностной закалкой ТВЧ (током высокой частоты) для достижения исключительной твердости рабочей поверхности.

Компоненты и материалы

Деталь	Материал	Ключевые особенности
Корпус (чашка)	Конструкционная сталь (ковка/штамповка)	Базовая прочность, сопротивление деформациям
Шаровой палец	Высоколегированная сталь	Поверхностная закалка ТВЧ, износостойкость
Полимерный вкладыш	Капролон, полиуретан, тефлон	Низкий коэффициент трения, амортизация ударов
Пыльник	Морозостойкая резина, силикон	Эластичность, герметичность, стойкость к реагентам
Стопорное кольцо	Пружинная сталь	Надежная фиксация пальца в корпусе

Ресурс шаровых опор по регламенту производителя

Производитель Лада Ларгус не устанавливает конкретный межсервисный интервал для обязательной замены шаровых опор в руководстве по эксплуатации. Компонент относится к категории "необслуживаемых" и рассчитан на весь срок службы подвески.

Официальный ресурс шаровых опор Lada Largus декларируется как 100-120 тысяч километров пробега при условии эксплуатации на качественных дорогах. Этот показатель является усредненным и может существенно снижаться под влиянием внешних факторов.

Факторы, влияющие на реальный срок службы

Дорожные условия: Езда по разбитым покрытиям, грунтовкам, трамвайным путям или участкам с выбоинами многократно ускоряет износ.
Стиль вождения: Резкие старты, торможения, проезд препятствий на скорости создают ударные нагрузки на шарнир.
Состояние смежных узлов: Неисправные амортизаторы, ступичные подшипники, сайлентблоки рычагов увеличивают вибрацию и перегрузки.
Заводской брак/качество запчасти: Риск преждевременного выхода из строя выше у неоригинальных компонентов низкой ценовой категории.
Агрессивная среда: Постоянное воздействие реагентов, воды, грязи без своевременной мойки подвески приводит к коррозии и разрушению пыльника.

Важно: Регулярная диагностика ходовой части (минимум раз в 15-20 тыс. км или при появлении стуков) – единственный надежный способ контроля состояния опор. Ориентироваться исключительно на пробег категорически не рекомендуется.

Причины преждевременного износа шарниров

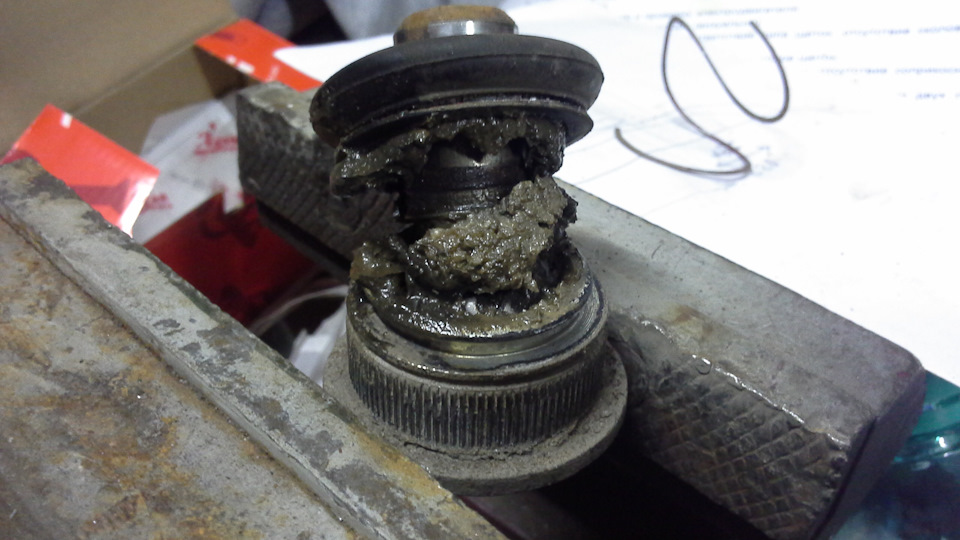

Основной враг шаровой опоры – загрязнение внутренней полости шарнира. Пыль, грязь и песок, проникая через повреждённый пыльник или некачественные уплотнения, действуют как абразив, ускоряя износ полимерного вкладыша и сферической поверхности пальца. Даже микроскопические частицы вызывают задиры и увеличивают люфт.

Недостаток смазки – ещё одна критическая причина. Отсутствие регулярного обслуживания, применение неподходящих или низкокачественных пластичных смазок, а также их вымывание или высыхание из-за разрыва пыльника приводят к работе шарнира "на сухую". Это провоцирует перегрев, интенсивный износ и заклинивание.

Дополнительные факторы риска

Эксплуатационные перегрузки:
- Постоянная езда по разбитым дорогам с выбоинами и неровностями
- Частые удары опоры о препятствия (бордюры, глубокие ямы)
- Перегруз автомобиля сверх допустимой нормы
Низкое качество компонентов:
- Использование неоригинальных опор сомнительного производства
- Дефекты материалов (мягкий вкладыш, хрупкий палец)
- Неточная геометрия деталей, нарушающая распределение нагрузки
Воздействие агрессивных сред:
- Коррозия пальца и корпуса из-за реагентов и влаги
- Разрушение пыльника под действием масел, топлива или озона
- Попадание воды внутрь шарнира при преодолении глубоких луж
Сопутствующие неисправности ходовой части:
- Износ сайлент-блоков рычагов подвески, увеличивающий ударные нагрузки
- Неправильный развал-схождение, вызывающий неравномерный износ
- Деформация рычагов после ударов

Конструктивный фактор	Последствие для шарнира
Недостаточный ход пальца	Перегрузка краёв вкладыша, локальный износ
Жёсткий вкладыш	Повышенные ударные нагрузки, риск сколов
Слабый прижим крышки	Потеря герметичности, вытекание смазки

Первый признак неисправности – стук на неровностях

Появление отчетливого стука в передней подвеске при проезде мелких неровностей (лежачих полицейских, стыков плит, ям) – основной сигнал о проблемах с шаровой опорой Lada Largus. Звук обычно локализуется в районе колесных арок и носит характерный металлический "цокающий" оттенок, усиливающийся с ухудшением состояния узла.

Стук возникает из-за критического износа пластикового вкладыша и сферического наконечника шарнира. Между ними образуется зазор, позволяющий пальцу опоры свободно перемещаться внутри корпуса при вертикальных нагрузках. Ударные нагрузки от дорожных препятствий передаются не на рычаг подвески, а на стенки корпуса, что и создает характерный звук.

Особенности диагностики стука

Проявляется только при движении, особенно на малой скорости (15-30 км/ч)
Усиливается при торможении или повороте руля на неровностях
Исчезает на идеально ровном асфальте
Часто сопровождается вибрацией руля или уводом машины в сторону

Стадия износа	Характер стука
Начальная	Единичные щелчки на глубоких выбоинах
Прогрессирующая	Серии ударов на любых неровностях
Критическая	Постоянный грохот даже на мелких кочках

Игнорирование симптома приводит к разрушению шарнира: палец вырывается из корпуса, колесо теряет управление. Проверку проводят путем раскачки подвески монтировкой при вывешенном колесе – вертикальный люфт пальца более 1.5 мм подтверждает неисправность.

Люфт в соединении при покачивании колеса руками

Люфт в шаровой опоре Ларгус при покачивании колеса руками в вертикальной плоскости – явный признак критического износа. Он проявляется характерным стуком на неровностях и напрямую влияет на точность рулевого управления, вызывая вибрации и "плавание" машины по дороге. Игнорирование этой неисправности приводит к ускоренному разрушению смежных узлов подвески и повышает риск отрыва шарового пальца от корпуса.

Для диагностики автомобиль вывешивают на подъёмнике (или домкрате), снимая нагрузку с проверяемой опоры. Монтировкой или мощным рычагом создают усилие между поворотным кулаком и рычагом подвески, прикладывая его вверх-вниз. Визуальный контроль зазора в шарнире и ручная проверка колеса (схватив его сверху и снизу) на предмет качания подтверждают наличие люфта. Зазор более 0,5–1,5 мм считается недопустимым.

Ключевые последствия и особенности замены

Основные риски при эксплуатации:

Деформация посадочного места в рычаге из-за ударных нагрузок
Ускоренный износ ступичного подшипника и рулевых наконечников
Резкое ухудшение курсовой устойчивости на высокой скорости

Специфика замены на Lada Largus:

Требуется демонтаж рычага подвески для прессовки опоры
Обязательна замена стопорного кольца и гайки пальца
После установки необходима проверка углов развала-схождения

Критерий	Норма	Неисправность
Ход пальца в корпусе	Плавный без зазора	Ощутимый ступенчатый люфт
Усилие качания пальца	3–8 кгс	Менее 2 кгс (слишком легко)
Звук при раскачивании	Отсутствует	Глухие щелчки или скрежет

Важно: Не пытайтесь устранить люфт подтяжкой гайки пальца – это временная мера, нарушающая тепловой зазор в шарнире и ускоряющая разрушение. Изношенная опора восстановлению не подлежит и требует только замены.

Характерный скрип при повороте рулевого колеса

Появление скрипа при повороте руля, особенно на малой скорости или при движении по неровностям, часто свидетельствует о неисправности шаровой опоры. Звук возникает из-за трения металлических поверхностей внутри опоры, что связано с высыханием смазки, попаданием абразивных частиц или износом антифрикционного слоя. В результате между корпусом и пальцем опоры образуется зазор, который и вызывает характерный скрежет или скрип.

Игнорирование скрипа шаровой опоры может привести к её критическому износу и разрушению. В таком случае колесо теряет точку крепления к рычагу подвески, что чревато потерей управления и серьезным ДТП. Поэтому при первых признаках скрипа необходимо провести диагностику подвески.

Причины и диагностика скрипа

Основные факторы, провоцирующие скрип в шаровой опоре Лады Ларгус:

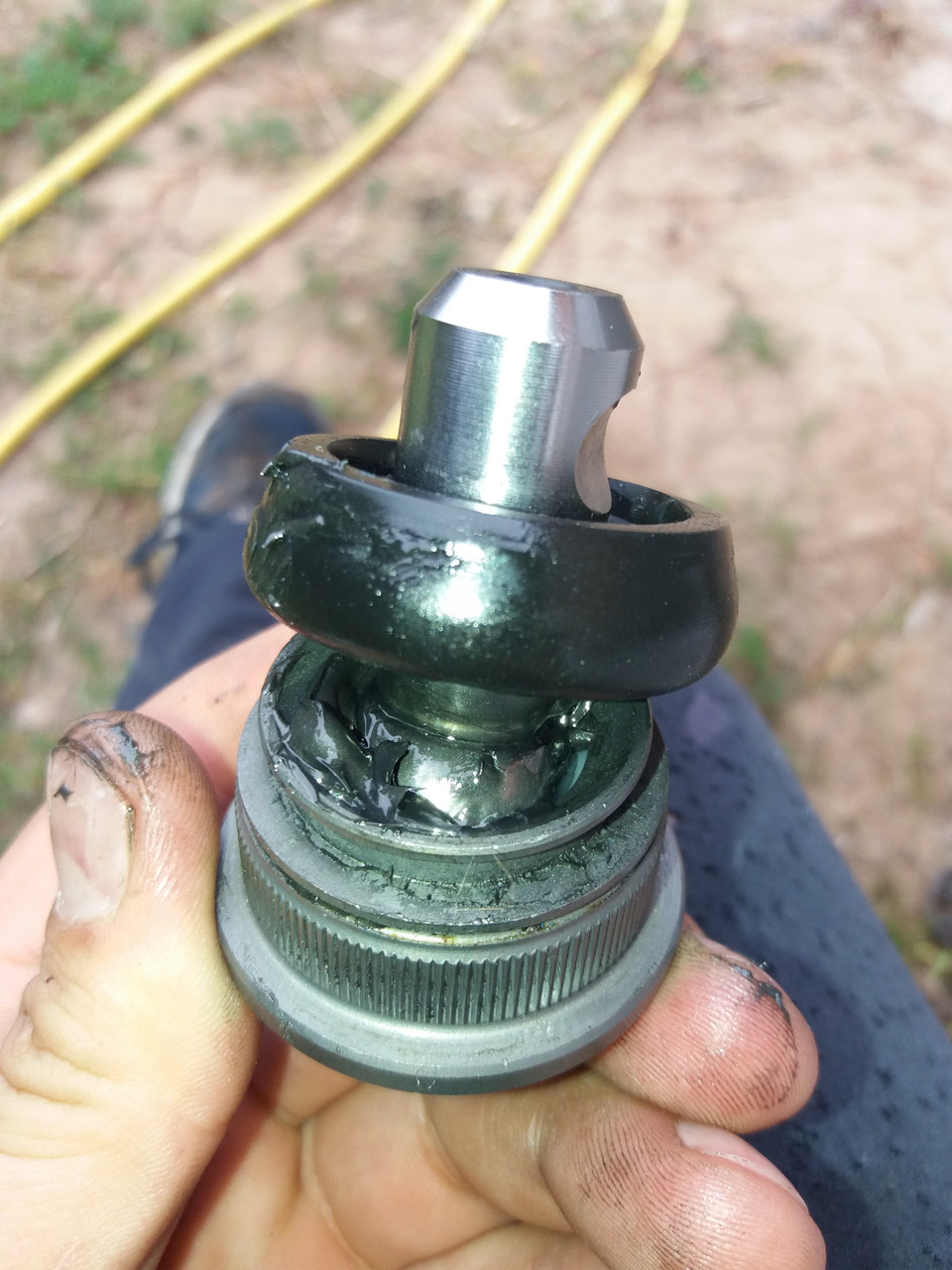

Разрыв пыльника: нарушение герметичности позволяет грязи и влаге проникать внутрь узла, вымывая смазку.
Высыхание смазочного материала: со временем консистентная смазка теряет свойства, увеличивая трение.
Деформация вкладыша: износ полимерного вкладыша приводит к металлическому контакту деталей.

Для проверки опоры вывешивают колесо домкратом, после чего монтировкой создают рычажное усилие между рычагом подвески и ступицей. Наличие люфта или отчетливого скрипа при раскачивании узла подтверждает необходимость замены. Дополнительно осматривают пыльник на предмет трещин и следов выдавливания смазки.

Неравномерный износ протектора шин как косвенный симптом

Неисправная шаровая опора Лады Ларгус провоцирует нарушение углов установки колес из-за возникновения люфта в соединении. Колесо теряет стабильность положения, что приводит к аномальному контакту шины с дорожным покрытием. В результате протектор изнашивается не равномерно по всей поверхности, а отдельными зонами, формируя характерные паттерны.

Такой износ проявляется не сразу, а прогрессирует по мере увеличения зазора в шаровой опоре. Водитель может заметить ухудшение курсовой устойчивости, увод автомобиля в сторону при движении по прямой, а также повышенный шум от покрышек. Анализ рисунка износа помогает выявить проблему на ранней стадии до появления стуков в подвеске.

Характерные виды износа

Односторонний износ внутренней/внешней кромки – указывает на нарушение развала колеса из-за люфта шаровой опоры.
Пятнистый (точечный) износ – образуется при подклинивании опоры, когда колесо временно теряет подвижность.
Пилообразная стертость по краям – следствие нестабильности колеса в поперечной плоскости при поворотах.

Визуальный контроль состояния пыльника опоры

Тщательно осмотрите резиновый пыльник шаровой опоры на предмет механических повреждений: порезов, разрывов, трещин или следов перетирания. Обратите особое внимание на зоны возле металлических обойм крепления и складки защитного чехла – эти участки наиболее уязвимы к деформациям и истиранию.

Проверьте герметичность пыльника, убедившись в отсутствии следов вытекания смазки (характерные маслянистые потёки или скопление грязи на корпусе опоры и смежных деталях). Наличие даже микротрещин или "запотевания" поверхности резины свидетельствует о потере целостности и требует немедленного вмешательства.

Критерии оценки при осмотре

Целостность поверхности: Отсутствие сквозных повреждений, расслоения резины или глубоких царапин.
Эластичность: Резина не должна быть пересушенной, окаменевшей или иметь признаки "дубления".
Правильность посадки: Пыльник должен быть плотно зафиксирован в штатных канавках на корпусе опоры и штоке пальца, без смещений или "сползания".
Чистота внутренней полости: Отсутствие видимых абразивных частиц или воды под пыльником (косвенный признак разгерметизации).

Обнаруженная проблема	Последствия для шаровой опоры
Трещины, разрывы	Попадание воды, грязи, песка → Ускоренный износ шарнира
Деформация, смещение	Частичное оголение шарнира → Потеря смазки → Заклинивание
Вытекание смазки	Недостаток смазки → Усиление трения → Разрушение поверхностей

Пренебрежение осмотром пыльника приводит к катастрофически быстрому износу шарнирного соединения из-за абразивного воздействия грязи и потери защитных свойств смазочного материала. Регулярная проверка (особенно после езды по бездорожью или зимой) – ключевой фактор продления ресурса узла.

Методика проверки люфта монтировкой под машиной

Для выявления люфта в шаровой опоре Лады Ларгус потребуется монтировка (монтажная лопатка) и смотровая яма/эстакада. Автомобиль должен быть надежно зафиксирован на ручнике и подставлен противооткатными упорами, колеса вывешены. Предварительно снимите колесо с проверяемой стороны для свободного доступа к узлу подвески.

Расположите монтировку между поворотным кулаком и рычагом подвески, создав упор. Осторожно, но с ощутимым усилием, покачивайте монтировку вверх-вниз, используя ее как рычаг. Одновременно внимательно наблюдайте за местом соединения шаровой опоры с кулаком и корпусом опоры в рычаге.

Критерии оценки и признаки неисправности

Во время приложения усилия монтировкой обратите внимание на следующие ключевые моменты:

Наличие стука: Посторонний металлический стук в районе шарнира однозначно указывает на критический износ.
Видимое перемещение: Видимое глазом качание или смещение пальца опоры относительно корпуса (или корпуса относительно посадочного места в рычаге) свидетельствует о выработке.
Чрезмерный свободный ход: Легкое, "ватное" перемещение пальца или корпуса без ощутимого сопротивления.

Важно: Отличите люфт именно шаровой опоры от возможного люфта в подшипнике ступицы или наконечнике рулевой тяги. Для этого надежно зафиксируйте рукой проверяемую деталь во время движения монтировкой, чтобы почувствовать источник люфта. Проверку всегда выполняйте на обеих опорах оси для сравнения.

Наблюдаемый признак	Заключение о состоянии шаровой опоры
Отсутствие стука и видимого перемещения	Оперативный люфт в норме, опора исправна
Слышимый стук, видимое качание пальца/корпуса	Критический износ, требуется замена
Легкое перемещение без стука (сомнительный случай)	Начальная стадия износа, усилить контроль, готовиться к замене

Измерение зазоров специальным люфтомером

Проверка люфта в шаровой опоре Лады Ларгус является объективным методом диагностики её состояния, требующим применения специализированного инструмента – люфтомера. Данный прибор позволяет точно измерить величину зазора между палецом шаровой опоры и её корпусом в вертикальной плоскости, что невозможно достоверно оценить "на глаз" или путем покачивания монтировкой.

Для проведения замера необходимо вывесить переднее колесо автомобиля, обеспечив разгрузку подвески и свободный доступ к проверяемой опоре. Люфтомер надежно фиксируется на рычаге подвески или поворотном кулаке, а его измерительный штифт упирается в корпус шаровой опоры строго перпендикулярно оси пальца. Точность позиционирования критична для корректности результата.

Процедура измерения и оценка результатов

После установки люфтомера производятся следующие действия:

Стрелка индикатора (или цифровой дисплей) устанавливается на нулевую отметку при нейтральном положении опоры.
Помощник совершает несколько энергичных качаний подвески, прикладывая усилие вверх-вниз к колесу в районе проверяемой опоры.
Фиксируется максимальное отклонение стрелки индикатора (размах показаний) во время этих качаний – это и есть величина зазора.

Критерии оценки:

Нормальный зазор: Не превышает 0,8 мм для новых опор и 1,5 мм для бывших в эксплуатации.
Критический зазор: Показания свыше 2,0 мм свидетельствуют о необходимости немедленной замены шаровой опоры.

Результаты замеров по обеим сторонам передней подвески рекомендуется сравнивать между собой. Значительная разница (более 0,5 мм) даже при условно допустимых значениях также указывает на проблему и требует внимания. Замер люфтомером является наиболее точным и надежным способом подтверждения износа шаровых опор Lada Largus перед принятием решения о замене.

Необходимые инструменты для самостоятельной замены

Подготовка правильного набора инструментов – обязательное условие для безопасной и эффективной замены шаровой опоры. Отсутствие даже одного ключа или спецприспособления может сделать процесс невозможным или привести к повреждению компонентов подвески.

Работы потребуют как стандартного гаражного инструмента, так и нескольких специализированных съемников. Убедитесь в исправности домкрата и страховочных подставок – это критически важно для безопасности.

Подъёмные средства: Домкрат, пара надёжных страховочных подставок ("козлы")
Ключи:
- Набор рожковых ключей (13, 17, 19 мм)
- Набор торцевых головок (17, 19, 22 мм) с воротком и трещоткой
- Удлинитель для головок
- Монтировка (для отжима рычага)
Специнструмент:
- Съёмник шаровых опор (типа "вилка" или винтовой клиновой)
- Съёмник рулевых наконечников (часто нужен для доступа)
Вспомогательное:
- Молоток (желательно резиновый и металлический)
- WD-40 или аналог (для обработки закисших резьбовых соединений)
- Щётка по металлу
- Диагностическая лампа или фонарь
- Динамометрический ключ (для точной затяжки)
- Новые гайки/болты шаровой (если не идут в комплекте)

Подготовка автомобиля: домкрат и страховочные подставки

Перед началом работ по замене шаровой опоры критически важно обеспечить полную безопасность и стабильность автомобиля. Любая ошибка на этом этапе может привести к тяжелым травмам или повреждению машины.

Установите автомобиль на ровную твердую поверхность (асфальт, бетон). Затяните ручной тормоз до упора, а для дополнительной фиксации подложите противооткатные упоры под задние колеса с обеих сторон.

Определите точки поддомкрачивания: Используйте штатные места на лонжеронах (указаны в руководстве по эксплуатации). Никогда не поднимайте авто за элементы кузова или подвески.
Поднимите переднюю часть:
- Установите домкрат под точку подъема
- Плавно поднимите одно переднее колесо на 5-10 см
- Немедленно установите страховочную подставку под лонжерон
- Повторите операцию для второго колеса
Двойное страхование: После подъема обеих сторон на нужную высоту, опустите автомобиль на подставки. Убедитесь, что домкрат остается в контакте с точкой подъема как дополнительная страховка.

Важно: Работать только под автомобилем, стоящим исключительно на страховочных подставках! Домкрат в процессе обслуживания используется ТОЛЬКО для подъема/опускания.

Демонтаж колеса для доступа к узлу подвески

Перед началом работ установите автомобиль на ровную площадку, зафиксируйте задние колеса противооткатными башмаками. Включите первую передачу (или положение «Р» для АКПП) и активируйте ручной тормоз. Снимите декоративный колпак с колеса, если он присутствует.

Ослабьте затяжку болтов крепления колеса до отрыва от поверхности с помощью баллонного ключа до подъема машины. Используйте монтировку для дополнительного усилия при необходимости. Не выкручивайте болты полностью на этом этапе.

Процедура подъема и снятия колеса

Расположите гидравлический домкрат под штатной точкой подъема на пороге (обозначена треугольником на лонжероне)
Медленно поднимите автомобиль до отрыва колеса от земли на 2-3 см
Установите страховочную подставку под несущий элемент кузова (не под рычаг подвески!)
Полностью выверните болты крепления колеса и снимите его
Поместите колесо под порог автомобиля в качестве дополнительной страховки

Важные замечания: Никогда не работайте под машиной, опирающейся только на домкрат. Контролируйте устойчивость автомобиля при каждом этапе подъема. Для передних колес предварительно выверните руль в сторону, противоположную демонтируемому колесу – это улучшит доступ к узлу подвески.

Отсоединение рулевой тяги от поворотного кулака

После демонтажа колеса и снятия защиты, обеспечивается доступ к соединению рулевой тяги с поворотным кулаком. Ключевым этапом является ослабление контргайки наконечника тяги, расположенной за поворотным рычагом. Резьбовая часть наконечника должна остаться неповрежденной для последующей регулировки схождения.

Для разъединения шарового пальца тяги из гнезда кулака применяется специальный съемник типа "вилка" или гидравлический инструмент. Механическое воздействие молотком без съемника недопустимо – это повреждает пыльник и деформирует посадочное место. Усилие прикладывается строго вдоль оси пальца до характерного щелчка, сигнализирующего о выходе конуса из конического отверстия.

Последовательность операций:

Очистка соединения – удаление грязи щеткой с резьбы и области пыльника.
Фиксация пальца – удержание шестигранника тяги ключом при откручивании гайки.
Ослабление контргайки – на 2-3 оборота без полного свинчивания.
Установка съемника – монтаж инструмента с упором в торец пальца и основание кулака.

Тип съемника	Особенности применения
Механическая вилка	Удар молотком по ответной части после затяжки винта
Гидравлический	Плавное усилие без ударных нагрузок

При закисании пальца допускается обработка проникающей смазкой WD-40 за 10-15 минут до демонтажа. После извлечения пальца обязательно закрывается резьбовое отверстие в кулаке заглушкой во избежание попадания абразива.

Ослабление крепления нижнего рычага подвески

Ослабление крепления нижнего рычага напрямую влияет на геометрию подвески и поведение шаровой опоры. Болты крепления рычага к подрамнику или кузову могут терять момент затяжки из-за вибраций, коррозии или деформации посадочных мест. Это провоцирует неконтролируемое смещение узла при нагрузках, увеличивая люфт в соединениях и ускоряя износ шарнира.

Характерные симптомы включают глухие стуки в передней подвеске при проезде неровностей, неравномерный износ шин, а также увод автомобиля в сторону при торможении. Диагностировать проблему можно визуальным осмотром состояния болтов и контрольных меток, а также измерением момента затяжки динамометрическим ключом согласно спецификациям производителя (для Lada Largus: 90–110 Н·м).

Последствия и методы устранения

Игнорирование ослабления креплений приводит к:

Деформации проушин подрамника
Разрушению сайлент-блоков рычага
Критической перегрузке шаровой опоры

Для восстановления работоспособности выполните:

Демонтаж защиты двигателя для доступа к крепежу
Замену деформированных болтов и стопорных гаек
Очистку резьбовых соединений металлической щёткой
Затяжку с контролем момента динамометрическим ключом
Проверку углов установки колёс на стенде

Параметр	Норма для Largus
Момент затяжки болтов рычага	90–110 Н·м
Проверка интервала	Каждые 15–20 тыс. км

Важно! При обнаружении смещения контрольных меток более чем на 3 мм или повреждении посадочных отверстий требуется ремонт подрамника. Использование фиксаторов резьбы (типа Loctite 270) предотвратит самопроизвольное откручивание.

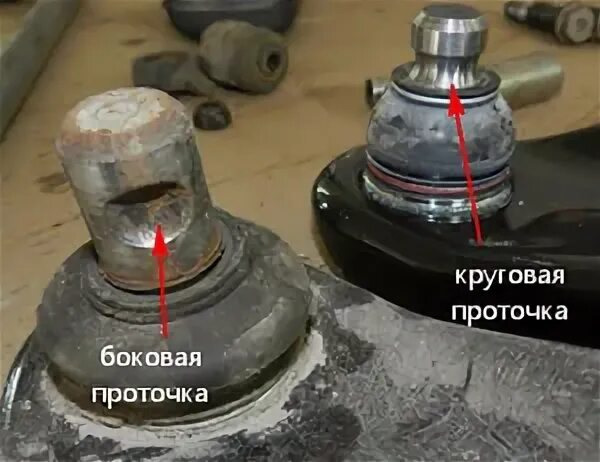

Извлечение стопорного пальца шаровой опоры

Стопорный палец фиксирует шаровую опору в поворотном кулаке, предотвращая самопроизвольное откручивание гайки. Конструктивно представляет собой металлический штифт с резьбой, проходящий через проушину опоры и отверстие в кулаке. Основная сложность извлечения – прикипание из-за коррозии и высоких эксплуатационных нагрузок.

Перед демонтажем тщательно очистите область вокруг пальца металлической щеткой от грязи и окислов. Обработайте резьбовую часть и зону контакта проникающей смазкой (WD-40, Liquid Wrench). Выждите 15-20 минут для максимального проникновения состава. Убедитесь, что гайка пальца полностью отвернута и снята.

Последовательность демонтажа

Подготовьте инструмент: молоток (500-800 г), зубило с заточенным краем, выколотку из мягкого металла, съемник пальцев.
Установите зубило под шляпку пальца под углом 30-45° к плоскости кулака. Наносите короткие удары молотком по зубилу, создавая выталкивающее усилие.
При отсутствии прогресса используйте съемник: зафиксируйте захват на шляпке, вращайте винт съемника до создания давления.
Для закипевших пальцев примените локальный нагрев кулака газовой горелкой до 200-300°C (избегая перегрева сайлентблоков). Чередуйте нагрев с выбиванием.
После смещения пальца на 3-5 мм завершите извлечение выколоткой, ударяя прямо по оси штифта.

Критичные ошибки: удары по резьбовой части деформируют палец, перекос зубила повреждает посадочное отверстие, чрезмерный нагрев разрушает термообработку металла. Извлеченный палец подлежит замене при малейших следах деформации или износа резьбы.

Выпрессовка изношенного шарнира из рычага

После снятия рычага подвески и демонтажа стопорного кольца или стопорной шайбы, удерживающей шаровую опору в гнезде, приступают к выпрессовке изношенного шарнира. Этот процесс требует применения значительного усилия и специализированного инструмента. Наиболее эффективным и безопасным способом является использование гидравлического пресса.

Рычаг надежно фиксируют на станине пресса, обеспечивая строгую соосность штока пресса и корпуса шаровой опоры. Усилие прикладывается строго к корпусу шарнира, а не к шаровому пальцу, чтобы избежать его повреждения. На Ларгус рычаги часто разборные (две части), что упрощает доступ к гнезду шаровой, но не отменяет необходимости прессования.

Основные методы выпрессовки:

Гидравлический пресс: Наиболее предпочтительный метод, обеспечивающий контролируемое, прямое усилие. Требует аккуратной установки рычага и подбора оправок под диаметр корпуса шарнира и гнезда рычага.
Универсальный съемник шаровых опор: Может использоваться при отсутствии пресса. Представляет собой винтовую стяжку с захватами и опорной скобой. Требует осторожности для предотвращения перекоса и повреждения посадочного места рычага.
Направляющая оправка и молоток: Наименее желательный способ из-за высокого риска деформации рычага или травмы. Используется в крайних случаях, требует точных ударов строго по корпусу шарнира через оправку, подходящую по диаметру.

Этапы выпрессовки на прессе:

Зафиксировать рычаг на станине пресса, подложив опорные элементы так, чтобы гнездо шаровой было над отверстием в станине или оправке.
Подобрать переходную оправку (проставку), диаметр которой меньше диаметра гнезда в рычаге, но больше диаметра шарового пальца, и которой можно передать усилие на корпус шарнира по всей окружности.
Установить оправку на корпус шаровой опоры. Убедиться в соосности.
Плавно увеличивать усилие пресса до момента выхода шарнира из гнезда.
Извлечь выпрессованный шарнир и оправки.

Фактор	Важность	Риск при нарушении
Соосность приложения усилия	Критическая	Зализывание шарнира, повреждение гнезда рычага, травма
Правильный подбор оправок	Высокая	Деформация корпуса шарнира или краев гнезда рычага
Плавное наращивание усилия	Высокая	Резкий срыв шарнира, повреждение компонентов

Внимание! При сильной коррозии или прикипании шарнира к рычагу усилие выпрессовки резко возрастает. В таких случаях категорически запрещено чрезмерно увеличивать усилие пресса или наносить удары молотком по корпусу рычага – это гарантированно приведет к его деформации и непригодности. Необходимо использовать проникающую смазку, прогреть гнездо рычага строительным феном (не перегревая металл) и повторить попытку выпрессовки. Если шарнир не поддается, замена всего рычага в сборе становится единственным безопасным решением.

Зачистка посадочного места от грязи и коррозии

Тщательно очистите гнездо установки шаровой опоры в рычаге подвески от налипшей грязи, дорожной соли и масляных пятен. Используйте металлическую щетку, скребок и ветошь, пропитанную бензином или уайт-спиритом. Особое внимание уделите внутренней цилиндрической поверхности и торцевой части посадочного места – отсутствие посторонних частиц критично для надежной посадки новой детали.

Обработайте участки с коррозией преобразователем ржавчины или аккуратно удалите окислы мелкозернистой наждачной бумагой. Не допускайте глубоких царапин и деформации металла. После механической очистки обезжирьте поверхность специальным аэрозольным составом или растворителем для исключения остатков загрязнений, снижающих трение.

Ключевые этапы подготовки

Контроль геометрии: Убедитесь, что коррозия не нарушила форму посадочного отверстия – визуально проверьте отсутствие вмятин и эллипсности.
Финишная шлифовка: При необходимости обработайте зону установки войлочным кругом с пастой ГОИ для достижения гладкости.
Защитное покрытие: Нанесите тонкий слой графитовой смазки или молибденового спрея на внутреннюю поверхность гнезда для облегчения запрессовки и предотвращения задиров.

Тип загрязнения	Инструмент для удаления	Рекомендуемый реагент
Застарелая грязь	Дрель с латунной щеткой	Органический растворитель
Активная коррозия	Наждачная бумага P120-P220	Преобразователь ржавчины
Масляные отложения	Скребок + ветошь	Бензин "Калоша"

Установка новой шаровой опоры в рычаг

Подготовьте рычаг подвески: тщательно очистите посадочное место от грязи и остатков старой смазки. Проверьте состояние резьбы в отверстии рычага – при повреждении восстановите метчиком. Нанесите тонкий слой смазки (например, Литол-24) на внутреннюю поверхность посадочного гнезда для облегчения запрессовки и защиты от коррозии.

Установите новую шаровую опору строго вертикально над посадочным отверстием рычага. Используйте специальную оправку или переходную втулку, диаметр которой соответствует корпусу опоры – это предотвратит перекос и повреждение элементов. Убедитесь, что фиксирующая проточка на корпусе опоры совмещена с пазом в рычаге.

Процесс запрессовки и фиксации

Аккуратно запрессуйте опору в рычаг с помощью гидравлического пресса или мощного винтового съемника. Прилагайте усилие строго по оси опоры до полного упора корпуса в посадочное место. Контролируйте усилие – чрезмерный нажим деформирует рычаг. Признак правильной установки:

Корпус опоры сидит в рычаге без зазоров и люфтов
Фиксирующее кольцо полностью вошло в канавку рычага
Резьбовой шпилька свободно вращается без заеданий

Важно: запрещается наносить удары по корпусу опоры молотком! Ударные нагрузки разрушают полимерный вкладыш и нарушают герметичность пыльника.

После запрессовки закрепите опору штатным стопорным кольцом. Убедитесь, что кольцо надежно зафиксировано в канавке рычага по всему периметру. Проверьте легкость хода шарового пальца ручным покачиванием – движение должно быть плавным, без заклиниваний.

Затяжка крепежных болтов с требуемым усилием

Используйте динамометрический ключ для точного соблюдения момента затяжки, указанного производителем. Неправильное усилие (недотяг или перетяг) приводит к деформации втулок, ускоренному износу шарнира или отрыву проушины.

Порядок затяжки болтов крепления шаровой опоры к поворотному кулаку: сначала наживите элементы резьбы вручную, затем выполните предварительную затяжку в диагональной последовательности. Финишную затяжку осуществляйте в два этапа с плавным наращиванием момента до паспортного значения.

Критические параметры момента затяжки (пример для Lada Largus)

Элемент крепления	Момент затяжки (Н∙м)
Болт стойки к поворотному кулаку	90-110
Гайка шаровой опоры (снизу)	60-80
Болт кронштейна опоры	70-90

Обязательные действия после установки:

Проверьте отсутствие перекоса опоры при затяжке
Застопорите резьбовые соединения контргайками или фиксатором
Не нагружайте подвеску до окончательной сборки (вес машины должен быть на колесах)

Важно: использование ударного гайковерта допускается только для снятия старых крепежей. При монтаже новой опоры ударные нагрузки разрушают структуру полимерного вкладыша.

Сборка узлов в обратной последовательности

Установите новую шаровую опору в поворотный кулак, зафиксировав её стопорным кольцом. Наденьте защитный пыльник, проверив отсутствие перекосов и повреждений. Смажьте шлицевое соединение графитовой смазкой перед монтажом.

Присоедините шаровую опору к рычагу подвески, совместив посадочные отверстия. Временно наживите крепёжные гайки без затяжки. Подсоедините рулевую тягу к кулаку, закрепив шплинтованную гайку.

Завершающие операции

Затяните гайку крепления шаровой опоры к рычагу моментом 60-80 Н·м
Затяните гайку рулевой тяги с моментом 35-45 Н·м и зашплинтуйте
Установите колесо, затяните болты крест-накрест моментом 90-110 Н·м
Опустите автомобиль и проведите окончательную затяжку всех соединений под нагрузкой

Узел	Момент затяжки (Н·м)
Шаровая опора (к рычагу)	60-80
Рулевая тяга	35-45
Колесные болты	90-110

Проверка работы подвески после замены

После установки новых шаровых опор на Ладу Ларгус критически важно провести комплексную проверку подвески перед началом активной эксплуатации автомобиля. Эта процедура гарантирует безопасность движения и корректность выполненной работы, исключая риск преждевременного выхода узлов из строя.

Проверку начинают с визуального осмотра монтажа: убедитесь в отсутствии перекосов деталей, правильной затяжке всех крепежных элементов (особенно пальца шаровой опоры и болтов кронштейна), а также целостности пыльников. Обязательно проверьте уровень масла в двигателе и тормозной жидкости – их возможные подтёки на новые узлы недопустимы.

Этапы тестирования на неподвижном и движущемся автомобиле

Статическая проверка:

Резко нажмите на передний бампер в районе колеса 3-4 раза, раскачивая подвеску. Отпустите и наблюдайте за демпфированием – кузов должен совершить одно возвратное движение и стабилизироваться.
Покачайте колесо руками в вертикальной плоскости (предварительно вывесив домкратом), контролируя отсутствие люфта в новой опоре и ступичном подшипнике.
Проверьте свободный ход рулевого колеса при заведенном двигателе – усилие должно быть равномерным без заеданий.

Динамические испытания:

Совершите пробную поездку по ровному асфальту на скорости 40-60 км/ч. Автомобиль должен двигаться прямолинейно без самопроизвольного увода в сторону.
Плавно выполните несколько поворотов разного радиуса, прислушиваясь к стукам в передней подвеске.
Проедьте по неровностям (лежачие полицейские, щебенка) на малой скорости. Посторонние скрипы, удары или вибрации на руле недопустимы.
Осуществите экстренное торможение с 60 км/ч – машина не должна отклоняться от траектории.

Важно: При обнаружении отклонений (биение руля, стуки, увод) немедленно прекратите эксплуатацию и проведите повторную диагностику в смотровой яме. Контролируйте состояние пыльников первые 500 км пробега – появление трещин или выдавленной смазки свидетельствует о браке или некорректном монтаже.

Монтаж литого защитного колпачка на шарнир

Защитный колпачок предотвращает попадание грязи и влаги в шарнирный узел, сохраняя смазку и обеспечивая плавность хода. Поврежденный или неправильно установленный колпачок приводит к ускоренному износу шаровой опоры из-за абразивного воздействия частиц пыли и вымывания консистентной смазки.

Перед установкой тщательно очистите корпус шаровой опоры от грязи, остатков старого колпачка и коррозии. Убедитесь в отсутствии механических повреждений на посадочной поверхности и совместимости нового колпачка с моделью опоры. Используйте только оригинальные или рекомендованные производителем комплектующие.

Технология установки

Нанесите тонкий слой специальной силиконовой смазки (входит в комплект) на внутреннюю кромку колпачка и посадочный поясок опоры
Совместите паз колпачка с выступом на корпусе шарнира, обеспечив правильную ориентацию
Равномерно надавите пальцами по всей окружности до характерного щелчка
Проверьте плотность прилегания по всему периметру – зазор недопустим

Типовая ошибка	Последствия	Метод контроля
Перекос при установке	Разгерметизация соединения	Визуальная проверка соосности
Загрязнение посадочной зоны	Неплотная посадка	Очистка обезжиривателем
Использование моторного масла вместо смазки	Разрушение резины	Применение только рекомендованных составов

Запрещается: использовать металлические инструменты для запрессовки (вызывает деформацию), устанавливать колпачок без смазки, эксплуатировать узел с визуальными повреждениями уплотнения. После монтажа проверьте свободу перемещения пальца в шарнире – колпачок не должен ограничивать подвижность.

Особенности замены шаровой опоры со встроенным датчиком АБС на Lada Largus

Замена шаровой опоры, оснащенной встроенным датчиком ABS (антиблокировочной системы тормозов), на Lada Largus имеет ряд существенных отличий по сравнению с заменой обычной шаровой опоры. Основная сложность заключается в необходимости работы с чувствительным датчиком ABS и его проводкой, что требует повышенной аккуратности и соблюдения специфических процедур.

Неосторожные действия могут привести к повреждению датчика или его проводов, что вызовет неисправность системы ABS, загорание контрольной лампы на приборной панели и, как следствие, необходимость диагностики и замены дорогостоящего датчика. Поэтому процесс замены требует более тщательного подхода на каждом этапе.

Ключевые отличия и этапы замены

Основные особенности и необходимые действия:

Отключение электрического разъема: Перед любыми механическими работами обязательно необходимо найти и аккуратно отсоединить электрический разъем провода датчика ABS от жгута проводки автомобиля. Обычно он расположен в районе колесной арки или подкрылка. Никогда не выдергивайте провод силой.
Аккуратное обращение с проводкой: При демонтаже старой опоры и монтаже новой крайне важно избегать натяжения, перекручивания или защемления провода датчика ABS. Фиксируйте провод так, чтобы он не мешал работе, но и не был натянут. Повреждение изоляции или жил провода гарантированно приведет к неисправности ABS.
Правильная установка датчика в ступицу: Датчик ABS является частью корпуса шаровой опоры. При запрессовке новой опоры в рычаг подвески необходимо следить, чтобы датчик был правильно сориентирован относительно импульсного кольца (задающего ротора) на ступице или ШРУСе. Неправильная установка (например, датчик упирается или имеет слишком большой зазор) сделает его работу невозможной.
Подключение разъема: После установки опоры и перед окончательной сборкой (но после того, как провод заведен на свое место) надежно подключите разъем датчика ABS к жгуту проводки автомобиля. Убедитесь в четкой фиксации замка разъема.
Проверка работы ABS: После замены обязательно выполните тестовую поездку. Разгонитесь на безопасном участке дороги до 40-60 км/ч и выполните интенсивное, но контролируемое торможение. Система ABS должна сработать (педаль тормоза будет "бить" в ногу), а контрольная лампа ABS на приборной панели должна погаснуть после запуска двигателя и не загораться во время движения. При появлении ошибки ABS требуется компьютерная диагностика.

Этап	Обычная шаровая опора	Шаровая опора с датчиком ABS
Подготовка	Механические работы	Мех. работы + Отсоединение разъема ABS
Демонтаж/Монтаж	Внимание к механике	Внимание к механике + Защита провода ABS
Установка	Центрирование не критично для датчиков	Правильная ориентация датчика ABS относительно ротора
Завершение	Механическая сборка, проверка люфтов	Сборка + Подключение разъема ABS + Проверка работы ABS

Важно: Шаровые опоры со встроенным датчиком ABS значительно дороже обычных. Использование некачественных аналогов или неправильная установка часто приводят к быстрому выходу датчика из строя или некорректной работе ABS, что напрямую влияет на безопасность торможения. При замене рекомендуется использовать оригинальные запчасти или проверенные аналоги высокого качества.

Диагностика механических повреждений корпуса шарнира

Тщательный осмотр корпуса шаровой опоры Ларгус – обязательный этап диагностики, так как механические дефекты напрямую влияют на безопасность и ресурс узла. Конструкция испытывает значительные ударные и вибрационные нагрузки, что делает целостность корпуса критически важной.

Повреждения корпуса часто возникают из-за ударов о препятствия (камни, бордюры), коррозии, усталости металла или некачественного материала. Даже небольшие дефекты способны привести к катастрофическому разрушению шарнира во время движения, поэтому проверка требует внимательности.

Основные виды механических повреждений:

Трещины: Локализуются в зонах повышенного напряжения – возле запрессованного пальца, на сварных швах, у крепежных проушин.
Деформация: Искривление геометрии корпуса после сильных ударов (например, о глубокую выбоину), нарушающее соосность пальца.
Глубокие сколы или вмятины: Результат прямого контакта с твердыми предметами, ослабляющие структуру металла.
Сильная коррозия: Разъедание металла, особенно в местах с поврежденным защитным покрытием, приводящее к уменьшению толщины стенок и их хрупкости.
Разрушение резьбы: Срывы или деформация резьбовых отверстий для крепления опоры к рычагу подвески.

Методы диагностики повреждений корпуса:

Визуальный осмотр: Тщательное обследование всей поверхности корпуса при хорошем освещении. Особое внимание – скрытым зонам и стыкам. Использование лупы для выявления микротрещин.
Очистка от грязи: Обязательная мойка корпуса щеткой и растворителем для выявления скрытых под слоем грязи дефектов.
Простукивание: Легкое постукивание молотком по корпусу. Глухой или дребезжащий звук может указывать на отслоение антикора или внутренние трещины.
Проверка геометрии: Сравнение формы корпуса с новой деталью или визуальная оценка симметричности, отсутствия вмятин, перекосов крепежных элементов.
Контроль резьбовых отверстий: Вкручивание болтов крепления для проверки легкости хода и отсутствия люфта или перекоса.

Повреждение	Критичность	Действие при обнаружении
Видимые трещины любой длины	Высокая	Немедленная замена опоры
Глубокие вмятины/сколы, деформация	Высокая	Замена опоры
Локальная коррозия >30% толщины стенки	Высокая	Замена опоры
Незначительные поверхностные коррозионные поражения	Низкая (мониторинг)	Очистка, обработка антикором, усиленное наблюдение
Повреждение резьбы (срыв, задиры)	Средняя/Высокая	Замена опоры или восстановление резьбы (если допустимо конструктивно)

Разборка шаровой опоры для восстановления

Демонтированную шаровую опору Ларгус очищают от грязи и следов коррозии металлической щеткой или пескоструйным аппаратом. Особое внимание уделяют посадочным поверхностям корпуса и технологическим отверстиям, где остатки загрязнений могут помешать точной диагностике и последующей сборке.

Фиксируют деталь в тисках через мягкие прокладки, исключающие деформацию корпуса. Снимают стопорное кольцо с пыльника, используя узкоплоскогубцы или специальные съемники. Аккуратно поддевают защитный чехол по периметру, отделяя его от корпуса без повреждения резины.

Извлечение шарнирных элементов

Выпрессовка пальца: Устанавливают опору в пресс так, чтобы усилие прикладывалось исключительно к шаровому пальцу. Медленно выпрессовывают палец из вкладыша, контролируя параллельность положения во избежание заклинивания.
Извлечение вкладыша: После удаления пальца извлекают полимерный или металлокерамический вкладыш из гнезда корпуса. При закисании аккуратно поддевают его края тонкой отверткой.
Дефектовка компонентов:
- Проверяют палец на биение (допуск не более 0.1 мм)
- Осматривают вкладыш на предмет трещин и выработки
- Оценивают состояние резьбы и конусной части пальца

Компонент	Критичные дефекты	Ремонтопригодность
Шаровой палец	Рискование поверхности, деформация резьбы	Только замена
Вкладыш	Расслоение материала, глубокие борозды	Обязательная замена
Корпус	Трещины, износ посадочного гнезда >0.3 мм	Восстановление запрессовкой ремонтного вкладыша

Важно: При наличии сколов на сферической поверхности пальца или коррозии, проникающей под хромировое покрытие, восстановление нецелесообразно. Пыльник подлежит замене при любых признаках разрыва или потери эластичности.

Очистка внутренней полости от старой смазки

Полное удаление отработанной смазки и абразивных частиц – обязательный этап восстановления шаровой опоры. Старая загустевшая масса теряет смазывающие свойства и содержит металлическую стружку от износа, ускоряющую разрушение компонента.

Игнорирование очистки приведёт к смешению новой смазки с грязью, что резко сократит ресурс отремонтированного узла. Для эффективной обработки используйте специализированные обезжиривающие растворы или керосин.

Порядок очистки

Демонтаж пыльника: Аккуратно снимите защитный чехол, избегая повреждения посадочных кромок.
Механическое удаление крупных отложений: Деревянным скребком или щёткой с жёсткой щетиной вычистите основную массу загрязнений из гнезда корпуса и с поверхности шара.
Обработка растворителем:
- Заполните полость корпуса обезжиривателем (WD-40, уайт-спирит, керосин).
- Повращайте палец опоры для распределения жидкости по всем поверхностям.
Промывка: Слейте загрязнённый раствор, повторите заливку чистого состава 2-3 раза до полного удаления остатков. Для труднодоступных зон используйте шприц.
Сушка: Продуйте сжатым воздухом все полости или дождитесь естественного испарения остатков жидкости.

Критерии качества: Чистая металлическая поверхность без следов нагара, масляных плёнок и механических включений.

Замена деформированного или порванного пыльника шаровой опоры

Повреждённый пыльник немедленно подвергает шарнир воздействию грязи, влаги и абразивных частиц, что ускоряет износ шарового пальца и корпуса опоры. Даже незначительный разрыв или трещина требуют срочной замены защитного чехла для предотвращения выхода из строя узла.

Замена пыльника без снятия шаровой опоры возможна, но крайне не рекомендуется. Качественно очистить шарнир от загрязнений и равномерно нанести смазку при установленном узле практически невозможно. Снятие опоры обеспечивает тщательную подготовку поверхности и корректный монтаж нового пыльника.

Процесс замены пыльника

Демонтаж шаровой опоры: Отсоедините опору от поворотного кулака (съёмником или ударом по корпусу проставкой), снимите крепёжные болты с рычага подвески. Извлеките узел для дальнейших работ.
Удаление старого пыльника: Снимите стопорное кольцо (при наличии), аккуратно подденьте и стащите повреждённый пыльник с корпуса опоры и шарового пальца.
Очистка и диагностика: Тщательно удалите старую смазку и загрязнения ветошью с растворителем. Проверьте состояние шарнира:
- Люфт пальца (покачивание рукой) – признак необходимости замены всей опоры.
- Заедание, коррозия, задиры на поверхности – основание для установки нового узла.
Подготовка и смазка: Заполните новый пыльник на ⅔ специальной смазкой для ШРУС/шаровых опор. Нанесите слой смазки на шаровой палец и рабочую зону корпуса.
Установка пыльника:
- Наденьте пыльник на шаровой палец узкой частью.
- Равномерно (без перекоса) натяните широкий край пыльника на посадочный поясок корпуса опоры.
- Закрепите пыльник штатным стопорным кольцом или новым хомутом, обеспечивая плотное прилегание по всей окружности.
Монтаж опоры: Установите шаровую опору на рычаг, затяните крепёжные болты с рекомендованным моментом. Соедините палец с поворотным кулаком, наверните новую гайку и затяните с усилием, указанным в руководстве. Обязательно законтрите гайку (отогните стопорную шайбу или установите новый шплинт).

Критические моменты:

Используйте только смазки, совместимые с резиной пыльника (ШРУС-4, UNI-M). Литиевые или графитовые смазки разрушают резину.
Проверьте отсутствие перекоса пыльника после монтажа. Складки или натяжение в одной точке приведут к быстрому разрыву.
Замените гайку шарового пальца обязательно на новую. Повторное использование старой гайки недопустимо из-за риска самоотвинчивания.
После установки проверьте отсутствие люфта шаровой опоры монтировкой до полной сборки подвески.

Качественная замена пыльника продлевает ресурс исправной шаровой опоры Лады Ларгус на 30-50 тыс. км. Пренебрежение процедурой приводит к гарантированному выходу узла из строя в течение 1-5 тыс. км даже при изначально хорошем состоянии шарнира.

Набивка ремонтной полимерной массы в шарнир

Тщательно подготовьте поверхность шарового пальца и внутреннюю полость корпуса опоры. После очистки и обезжиривания, палец должен быть абсолютно чистым, сухим и иметь шероховатость для лучшей адгезии. Убедитесь, что защитный пыльник надежно закреплен на корпусе и не имеет повреждений.

Перед использованием ремонтной массы внимательно ознакомьтесь с инструкцией производителя, обратив особое внимание на пропорции смешивания компонентов (если масса двухкомпонентная) и время жизнеспособности (потенциала) смеси. Точное соблюдение пропорций и работы в пределах указанного времени критически важны для достижения необходимой прочности и долговечности восстановленного узла.

Процесс заполнения шарнира полимером

Заполнение полости:

Смешайте компоненты полимерной массы строго по инструкции до получения однородного состава без разводов.
Немедленно переложите готовую смесь в монтажный шприц (обычно входит в ремонтный комплект). Постарайтесь минимизировать попадание воздуха в массу при перекладывании.
Начинайте заполнять полость корпуса шаровой опоры через технологическое отверстие, куда вставляется палец. Двигайте носик шприца по кругу, постепенно заполняя пространство вокруг пальца снизу вверх.
Ключевой момент: Заполняйте полость медленно и непрерывно, позволяя массе равномерно распределяться и вытеснять воздух. Избегайте резких выдавливаний больших порций.

Уплотнение и удаление воздуха:

После первоначального заполнения до уровня чуть ниже края отверстия, аккуратно вращайте шаровой палец в разные стороны (в пределах его рабочего хода) несколько раз. Это помогает полимеру проникнуть во все микрополости и выдавить оставшиеся пузырьки воздуха на поверхность.
Добавьте дополнительную порцию массы, чтобы она полностью заполнила отверстие и образовала небольшой "бугорок" над краем корпуса. Этот излишек компенсирует усадку полимера при полимеризации и гарантирует полное заполнение.

Контроль установки пальца:

Убедитесь, что шаровой палец установлен строго вертикально по центру корпуса опоры. Любой перекос на этом этапе приведет к неправильному положению пальца после застывания массы и преждевременному износу.
Не допускайте попадания полимерной массы на резьбовую часть пальца или на посадочные поверхности корпуса опоры.

Необходимые инструменты и материалы:

Инструмент/Материал	Назначение
Ремонтный комплект полимерной массы	Основной материал для восстановления шарнира
Монтажный шприц	Точное нанесение и заполнение полости
Чистые ветошь, салфетки	Удаление излишков массы, поддержание чистоты
Перчатки нитриловые	Защита рук от контакта с химическими компонентами

Вальцовка кромок для фиксации нового пыльника

После установки нового пыльника на восстановленную шаровую опору Лады Ларгус выполняется вальцовка металлической кромки корпуса. Эта операция обеспечивает герметичное и надежное крепление резинового чехла, предотвращая его смещение при работе подвески и защищая шарнир от попадания влаги и грязи.

Вальцовка выполняется специальным инструментом – шарошечным вальцовочным ключом или оправкой с коническим наконечником. Инструмент аккуратно вставляется в зазор между корпусом опоры и краем пыльника, после чего кромка корпуса равномерно завальцовывается по всей окружности, плотно прижимая резину.

Ключевые моменты при вальцовке:

Равномерное усилие: Необходимо плавно вращать инструмент с постоянным давлением, избегая перекосов и деформации кромки.
Контроль глубины: Кромка должна быть загнута достаточно для надежной фиксации, но без повреждения резины пыльника.
Проверка герметичности: После вальцовки визуально убедитесь в отсутствии зазоров и равномерности подворота металла по всему периметру.

Тестирование восстановленного узла перед установкой

Перед монтажом восстановленной шаровой опоры на автомобиль обязательна проверка её работоспособности. От качества тестирования напрямую зависит безопасность эксплуатации и ресурс узла.

Основные этапы контроля включают визуальный осмотр и механические испытания. Убедитесь в отсутствии трещин на корпусе и целостности пыльника. Проверьте качество сварных швов и состояние резьбовых соединений.

Порядок проведения испытаний

Проверка свободного хода: Зафиксируйте корпус опоры в тисках через мягкие прокладки. Рычагом перемещайте палец во всех направлениях. Допускается лишь минимальный люфт, не превышающий 0.5 мм.
Контроль усилия поворота: Вращайте шарнир пальцем. Движение должно быть плавным, без заеданий и провалов. Сопротивление – равномерное по всей амплитуде.
Тест пыльника: Сожмите защитный чехол для вытеснения воздуха. Отпустите и убедитесь в восстановлении формы без деформаций. Проверьте герметичность посадки на канавках.

Критерии браковки:

Посторонние звуки (скрип, щелчки) при движении
Подтёки смазки из-под пыльника
Видимая коррозия шарового пальца
Неравномерное усилие вращения

Важно! После испытаний обработайте шлицы пальца и резьбу графитовой смазкой для защиты от коррозии. Установку производите в течение 24 часов после тестирования.

Список источников

Статья подготовлена на основе анализа технической документации, специализированных автомобильных ресурсов и практического опыта ремонта. Все источники прошли проверку на соответствие актуальным данным о конструкции и обслуживании Lada Largus.

Для обеспечения точности описаний, диагностики неисправностей и процедур замены использовались следующие материалы:

Официальное руководство по ремонту Lada Largus (издательство "Легион-Автодата")
Каталоги оригинальных запчастей LADA (электронные версии 2020-2023 гг.)
Технические бюллетени дилерских СТО по типовым дефектам подвески
Отчеты об испытаниях шаровых опор в лаборатории НАМИ
Протоколы диагностики ресурса компонентов от независимых автосервисов
Видеоинструкции по замене от сертифицированных механиков LADA
Материалы отраслевого журнала "Авторемонт" (№4/2021, №7/2022)
Технические обзоры на портале "АвтоВАЗ: Техническая энциклопедия"
