Схема блока предохранителей Ланос - устройство и особенности

Статья обновлена: 18.08.2025

Предохранители в автомобиле Daewoo Lanos выполняют критическую защитную функцию, предотвращая повреждение электрооборудования при коротких замыканиях или перегрузках.

Знание их схемы расположения, принципа работы и специфики замены необходимо для оперативного устранения неисправностей бортовой сети и поддержания надежности транспортного средства.

Данная статья детально рассматривает устройство блоков предохранителей Ланос, особенности их компоновки в различных модификациях и предоставляет практические рекомендации по диагностике и обслуживанию.

Расположение главного блока предохранителей в подкапотном пространстве

Главный блок предохранителей (монтажный блок) на автомобилях Ланос находится в моторном отсеке. Его расположение стандартизировано для удобства доступа и обслуживания. Этот блок объединяет в себе подавляющее большинство силовых предохранителей и реле, отвечающих за защиту электроцепей двигателя, фар, вентиляторов системы охлаждения и других критичных потребителей тока.

Чтобы найти блок, откройте капот автомобиля. Он расположен со стороны водителя (для леворульных модификаций) в непосредственной близости от аккумуляторной батареи. Блок представляет собой прямоугольную черную пластиковую коробку с защитной крышкой. Крышка обычно фиксируется пластиковыми защелками по бокам или на торце.

Схема и содержимое блока

На внутренней стороне защитной крышки блока предохранителей всегда нанесена схема (легенда). Эта схема является ключевой для идентификации:

• Каждому предохранителю и реле присвоен уникальный номер или буквенно-цифровое обозначение.
• Схема четко указывает, за какую цепь или компонент автомобиля отвечает каждый конкретный предохранитель (например, "F1 - Главное реле", "F5 - Левый ближний свет", "F10 - Вентилятор радиатора").
• Обозначено номинальное значение силы тока для каждого предохранителя (например, 5A, 10A, 15A, 20A, 30A).
• Показано расположение реле внутри блока.

Обозначение на схеме	Сила тока (А)	Защищаемая цепь (Пример)
F1	30A	Главное реле (ECU)
F3	15A	Топливный насос
F5	10A	Левый ближний свет (фара)
F7	15A	Правый дальний свет (фара)
F10	30A	Вентилятор радиатора (1-я скорость)
F11	30A	Вентилятор радиатора (2-я скорость)
F15	20A	Омыватель фар

Важные особенности:

• Обязательно сверяйтесь со схемой на крышке вашего конкретного автомобиля, так как назначение и номинал предохранителей могут незначительно варьироваться в зависимости от года выпуска и комплектации Ланоса (Седан, Хэтчбек).
• Для доступа к предохранителям и реле необходимо снять крышку блока, аккуратно отжав фиксаторы.
• При замене предохранителя всегда используйте новый предохранитель строго того же номинала. Установка предохранителя большего номинала может привести к возгоранию электропроводки.
• Перед любыми манипуляциями с предохранителями или реле настоятельно рекомендуется отсоединить минусовую клемму от аккумуляторной батареи.
• Помимо предохранителей, в этом блоке расположены несколько важных реле (главное реле, реле топливного насоса, реле вентилятора охлаждения, реле стартера и др.), которые также могут быть причиной неисправности.
• Контакты в блоке могут подвергаться коррозии или окислению из-за влаги и перепадов температур, что также приводит к неработоспособности цепей.

Расположение дополнительного блока предохранителей в салоне

Дополнительный блок предохранителей в автомобиле Ланос находится в салоне, обеспечивая удобный доступ к элементам защиты электрических цепей систем комфорта и управления. Его точное расположение исключает необходимость демонтажа крупных панелей при стандартном обслуживании.

Блок компактно размещён слева под приборной панелью в районе водительского колена, за декоративной съёмной крышкой. Для визуальной идентификации на крышке обычно присутствует схематическое обозначение в виде квадрата с символом "ℱ" или надпись "FUSES".

Особенности доступа и компонентов

• Крышка крепится на пластиковых фиксаторах – для снятия достаточно аккуратно поддеть её отвёрткой с широким лезвием или пальцами.
• Внутри расположены предохранители стандартного ножевого типа (ATO/ATC) и мини-реле, ответственные за работу:
  • Системы обогрева заднего стекла
  • Электроприводов стеклоподъёмников
  • Противотуманных фар (при наличии)
  • Центрального замка
  • Аудиосистемы
• Маркировка элементов дублируется на внутренней стороне крышки в виде схемы с указанием номинала и защищаемой цепи.

Тип компонента	Примеры цепей	Особенности замены
Предохранители	5А (стеклоподъёмники), 15А (обогрев стекла)	Требуют точного соответствия номиналу
Реле	Управление обогревом, стеклоподъёмниками	Контакты чувствительны к коррозии

Важно: Перед заменой обязательно отключайте зажигание и соответствующий потребитель. Используйте только предохранители с идентичным номиналом – установка элементов большей силы тока провоцирует возгорание электропроводки.

Конструкция и типы предохранителей, используемых в Ланосе

В автомобилях Ланос применяются два основных типа предохранителей ножевого (пластинчатого) типа, соответствующих международным стандартам. Первый тип – миниатюрные предохранители (Mini Blade Fuses), рассчитанные на токи до 30 А. Второй тип – стандартные ножевые предохранители (ATO/ATC Blade Fuses), также используемые для токов до 30 А. Оба варианта имеют цветовую маркировку корпуса, соответствующую номинальному току срабатывания.

Основные блоки предохранителей расположены в салоне (обычно слева под торпедо) и в подкапотном пространстве (рядом с аккумулятором). Плавкие элементы внутри предохранителя изготавливаются из калиброванной проволоки или металлической полосы, рассчитанной на расплавление при превышении заданного тока. Это обеспечивает разрыв цепи и защиту оборудования от короткого замыкания или перегрузки.

Ключевые особенности предохранителей в Ланосе

• Цветовая идентификация: Цвет корпуса строго соответствует номиналу тока (например: 5А – светло-коричневый, 10А – красный, 15А – синий, 20А – желтый, 25А – белый, 30А – зеленый).
• Легкая замена: Конструкция ножевых предохранителей позволяет извлекать и устанавливать их вручную без инструментов, используя специальные пластиковые щипцы из блока.
• Прозрачный корпус: Пластиковый корпус выполнен прозрачным для визуальной диагностики состояния плавкой вставки (обрыв или почернение указывает на сгорание).
• Дополнительные элементы защиты: В цепях высокого тока (стартер, вентилятор охлаждения, обогрев стекла) вместо предохранителей часто используются реле, управляемые через отдельные предохранители меньшего номинала.

Номинал тока	Цвет корпуса	Пример защищаемой цепи
5А	Светло-коричневый	Контрольные лампы, подсветка
10А	Красный	Габариты, звуковой сигнал
15А	Синий	Стеклоочистители, прикуриватель
20А	Желтый	Фары (ближний свет), розетка 12V
25А	Белый	Обогрев заднего стекла
30А	Зеленый	Вентилятор отопителя, ABS

Важно использовать только предохранители строго соответствующего номинала. Установка элемента с завышенным током срабатывания может привести к повреждению электропроводки или возгоранию. Все предохранители в Ланосе имеют стандартные размеры, но номинал всегда должен сверяться со схемой на крышке блока или в руководстве по эксплуатации.

Маркировка предохранителей: цветовая кодировка и номиналы силы тока

Цветовая маркировка предохранителей в автомобиле Daewoo Lanos является универсальным стандартом для быстрой идентификации номинального тока защиты. Каждому значению силы тока соответствует строго определённый цвет корпуса предохранителя или его вставки.

Понимание этой кодировки критично при замене перегоревших элементов, так как установка предохранителя с неверным номиналом может привести к повреждению электрооборудования или возгоранию проводки. Номинал указывается в амперах (А) и дублируется как цифрами, так и цветом.

Соответствие цветов и номиналов

Цвет корпуса	Номинал тока (А)	Защищаемые цепи (примеры)
Чёрный	1	Контрольные лампы, датчики
Серый	2	Бортовые часы, подсветка
Фиолетовый	3	Сигнализация, иммобилайзер
Розовый	4	Стоп-сигналы, габариты
Коричневый	5	Прикуриватель, аудиосистема
Красный	10	Противотуманки, обогрев зеркал
Голубой	15	Дворники, фары (ближний свет)
Жёлтый	20	Розетка прикуривателя, обогрев стекла
Белый	25	Фары (дальний свет), топливный насос
Зелёный	30	ABS, вентилятор охлаждения

Важные особенности для Lanos:

• Предохранители миниатюрного типа (blade) стандарта ISO имеют пластиковый цветной корпус с прозрачным окном.
• Номинал дополнительно выштампован на металлических контактах (например: "5", "20А").
• Блок предохранителей Lanos содержит также реле (например, для поворотников или стартера), которые не имеют цветовой маркировки по току.

Правила замены:

1. Всегда сверяйтесь со схемой на крышке блока предохранителей.
2. Используйте строго соответствующий номиналу предохранитель.
3. Запрещается:
   • Устанавливать "жучки" (проволоку вместо предохранителя).
   • Применять предохранители другого цвета без проверки номинала.
   • Ставить элемент с большим током, чем указано в схеме.

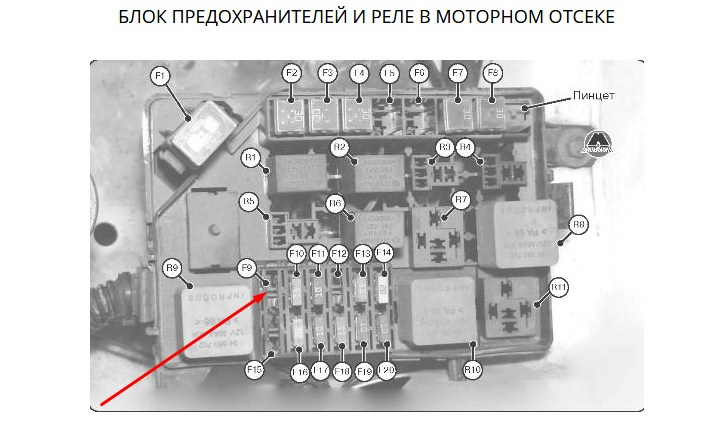

Схема размещения предохранителей в моторном отсеке (общий вид)

Основной блок предохранителей и реле в моторном отсеке автомобиля Ланос расположен со стороны водителя, в непосредственной близости от аккумуляторной батареи и гидроблока АБС (при наличии). Корпус блока выполнен из черного пластика с защитной крышкой, на которой нанесена схематическая маркировка элементов.

Для доступа к элементам необходимо отщелкнуть фиксаторы и снять крышку блока. Внутри расположены три ряда компонентов: верхний ряд занимают реле, а нижние два ряда – плавкие предохранители ножевого типа (стандарт Blade). Каждый слот имеет четкое цифровое обозначение, соответствующее схеме в руководстве по эксплуатации.

Ключевые компоненты блока

• Силовые предохранители (высокого номинала, 30-80А): защищают цепи генератора, стартера, вентилятора охлаждения
• Стандартные предохранители (5-25А): отвечают за фары, стеклоочистители, топливный насос, ЭБУ
• Реле критичных систем: главное реле (PGM-FI), реле вентилятора, реле стартера, реле ближнего света
• Диагностический разъем OBD-II: интегрирован в корпус блока (на поздних моделях)

Тип элемента	Цветовая маркировка	Примеры защищаемых цепей
Мини-предохранитель (5-15А)	Оранжевый, голубой, желтый	Противотуманки, датчики, магнитола
Стандартный предохранитель (20-30А)	Зеленый, розовый	Обогрев зеркал, стеклоподъемники
Макси-предохранитель (40-80А)	Синий, красный	Генератор, ABS, главная шина питания

Важно: Номиналы предохранителей варьируются в зависимости от года выпуска и комплектации. Замена элементов на несоответствующие параметры запрещена – используйте только значения, указанные на крышке блока или в мануале.

Схема размещения предохранителей в салонном блоке

Салонный блок предохранителей в Daewoo Lanos расположен в нижней части торпедо со стороны водителя, за защитной пластиковой крышкой. Для доступа необходимо аккуратно поддеть крышку отверткой или пальцами в специальных пазах, после чего потянуть её на себя. На внутренней поверхности крышки нанесена схематичная карта расположения элементов с обозначением номеров и номиналов.

Предохранители в блоке организованы в два вертикальных ряда (левый и правый), каждый пронумерован цифрами от 1 до 20. Нумерация идет сверху вниз: верхние позиции (1-10) соответствуют левому ряду, нижние (11-20) – правому. Реле установлены в верхней части блока отдельно от предохранителей.

Назначение ключевых предохранителей

Номер	Номинал (А)	Защищаемые цепи
F1	10	Прикуриватель, диагностический разъем OBD-II
F4	15	Дворники ветрового стекла, мотор омывателя
F5	10	Аварийная сигнализация, поворотники
F9	15	Центральный замок, сигнализация
F10	10	Панель приборов, подсветка кнопок
F14	15	Противотуманные фары (передние)
F17	10	Стоп-сигналы, фонари заднего хода
F20	20	Обогрев заднего стекла

Инструменты для безопасного извлечения предохранителей

Правильный выбор и применение инструмента для извлечения предохранителей в автомобиле Lanos критически важны для безопасности и сохранности элементов блока. Неподходящие инструменты могут повредить корпус предохранителя, его контакты или соседние элементы, а также создать риск короткого замыкания или поражения электрическим током.

Использование специализированных приспособлений минимизирует риск случайного контакта с токоведущими частями и обеспечивает аккуратное извлечение без деформации пластмассового корпуса предохранителя или его ножек. Это особенно важно для компактного расположения предохранителей в блоке Lanos.

Основной инструмент: Специальные щипцы (экстрактор)

Наиболее безопасным и рекомендованным инструментом являются специальные пластиковые щипцы, часто поставляемые в комплекте с самим автомобилем или блоком предохранителей. Их ключевые особенности:

• Материал: Изготовлены из изолирующего пластика, исключающего возможность короткого замыкания.
• Форма: Имеют узкие, загнутые губки, точно соответствующие размеру и форме головки стандартного предохранителя.
• Принцип действия: Работают по принципу пинцета: сжатие рукояток сводит губки, которые надежно обхватывают предохранитель за верхнюю часть корпуса.
• Использование: Аккуратно надеть губки на головку предохранителя, сжать ручки и плавно потянуть вверх строго вертикально, без перекоса.

Альтернативы (с осторожностью!):

• Пластиковый пинцет: Может использоваться, если его губки достаточно узкие и прочные, чтобы надежно захватить предохранитель, и он имеет изолированные ручки. Риск соскальзывания выше, чем у специализированных щипцов.
• Маленькие плоскогубцы с изолированными ручками: Допустимы только в крайнем случае и с максимальной осторожностью. Необходимо:
  1. Убедиться, что рукоятки полностью изолированы и не повреждены.
  2. Захватывать предохранитель очень аккуратно, только за самую верхнюю часть корпуса, избегая сдавливания и повреждения.
  3. Избегать касания губками любых металлических частей вокруг предохранителя.

Категорически недопустимые инструменты:

• Отвертки, ножи, металлические пинцеты: Высокий риск короткого замыкания между контактами предохранителя или на массу при малейшем соскальзывании. Серьезная опасность поражения током и повреждения электрооборудования!
• Инструменты без изоляции на ручках.
• Инструменты, не обеспечивающие надежный и аккуратный захват (широкие плоскогубцы, кусачки).

Обязательные требования к любому инструменту:

• Полная электрическая изоляция рукояток.
• Возможность надежно захватить предохранитель за корпус, а не за металлические ножки.
• Удобство для работы в стесненных условиях блока предохранителей Lanos.

Перед извлечением ЛЮБЫМ инструментом:

1. Убедитесь, что зажигание автомобиля выключено.
2. По возможности, отсоедините минусовую клемму аккумуляторной батареи для полного обесточивания цепи.
3. Четко определите, какой именно предохранитель необходимо извлечь, используя схему на крышке блока или руководство по эксплуатации.
4. Убедитесь в хорошем освещении рабочей зоны.

Инструмент	Преимущества	Риски/Недостатки
Спец. пластиковые щипцы	Безопасность (изоляция), точный захват, минимальный риск повреждения	Могут потеряться; не всегда под рукой
Пластиковый пинцет (изолированный)	Изоляция, доступность	Менее надежный захват, риск соскальзывания
Малые плоскогубцы (изолированные)	Надежный захват (при осторожности)	Высокий риск повреждения предохранителя и короткого замыкания, требуют крайней осторожности
Металлические инструменты (отвертка, нож и т.д.)	-	Очень высокий риск КЗ, поражения током, повреждения оборудования. Запрещены!

Порядок безопасной замены перегоревшего предохранителя

Перед началом работ заглушите двигатель и выключите все электроприборы в автомобиле. Обязательно снимите клемму «минус» с аккумуляторной батареи для предотвращения короткого замыкания и поражения током.

Определите местонахождение монтажного блока предохранителей: основной блок расположен в салоне под панелью приборов слева от рулевой колонки, дополнительный – в подкапотном пространстве возле аккумулятора. Используйте схему на обратной стороне крышки блока для идентификации нужного предохранителя.

Пошаговая процедура замены

1. С помощью пластикового пинцета (расположен в монтажном блоке) аккуратно извлеките перегоревший предохранитель. Никогда не используйте металлические инструменты.
2. Визуально проверьте нить накаливания внутри корпуса – разрыв подтверждает неисправность. Убедитесь, что номинал нового предохранителя точно соответствует старому (например, 10А или 15А).
3. Установите исправный предохранитель в соответствующий паз до характерного щелчка, прилагая минимальное усилие.
4. Подсоедините клемму АКБ и проведите функциональную проверку цепи (например, включите фары или обогрев стекла).

Типичные ошибки	Последствия	Меры предосторожности
Установка предохранителя большего номинала	Расплавление проводки, возгорание	Всегда сверяйте маркировку на корпусе
Использование металлических щипцов	Короткое замыкание, повреждение контактов	Применяйте только штатный пластиковый пинцет
Игнорирование схемы расположения	Некорректная работа систем	Сверяйтесь с диаграммой перед извлечением

Важно: Если новый предохранитель мгновенно перегорает – прекратите эксплуатацию автомобиля и проведите диагностику электропроводки. Повторная установка «жучков» или предохранителей нештатного номинала категорически запрещена из-за риска повреждения электронных модулей.

Предохранитель системы зажигания: расположение и функции

Предохранитель, отвечающий за систему зажигания на автомобилях Daewoo Lanos (ЗАЗ Chance/Sens), расположен в одном из монтажных блоков предохранителей и реле. Основной блок обычно находится в салоне, со стороны водителя, за панелью слева от рулевой колонки (иногда прикрыт пластиковой крышкой). Дополнительный блок с мощными предохранителями и реле, где также может находиться элемент, критичный для зажигания, чаще всего размещается в подкапотном пространстве, обычно рядом с аккумуляторной батареей или на левой брызговике.

Его главная функция – защита электрических цепей системы зажигания от повреждений, вызванных коротким замыканием или значительной перегрузкой по току. В случае возникновения такой неисправности предохранитель перегорает (размыкает цепь), предотвращая выход из строя гораздо более дорогих и важных компонентов, таких как катушка зажигания или электронный блок управления двигателем (ЭБУ).

Ключевые моменты расположения и назначения

Конкретное расположение и номинал предохранителя системы зажигания могут несколько варьироваться в зависимости от года выпуска автомобиля, модели двигателя (1.4 л, 1.5 л, 1.6 л) и комплектации. Обязательно сверяйтесь со схемой на крышке монтажного блока или руководством по эксплуатации именно вашего автомобиля. Однако, наиболее часто отвечают за питание системы зажигания:

• Предохранитель катушки зажигания/модуля зажигания: Находится в основном салонном блоке (например, F7 номиналом 15А или F14 номиналом 10А на некоторых моделях). Защищает цепь питания катушки(ек) зажигания.
• Предохранитель ЭБУ (Контроллера ЭСУД): Также расположен в салонном блоке (часто F3 номиналом 10А или 15А, F9). Обеспечивает защиту цепей постоянного питания электронного блока управления двигателем, который непосредственно управляет системой зажигания.
• Главный предохранитель ЭБУ/Топливного насоса: Находится в подкапотном блоке мощных предохранителей (обычно обозначен как EFI, INJ или ECU, номинал 15А или 20А). Защищает цепь питания ЭБУ и топливного насоса; его перегорание также приводит к отказу системы зажигания.

Перегорание любого из этих предохранителей приведет к немедленной остановке двигателя (двигатель заглохнет и не заведется), так как исчезнет напряжение, необходимое для формирования искры.

Компонент/Цепь	Типичное расположение блока	Пример обозначения/Номера	Номинал
Катушка(и) зажигания	Салонный блок	F7, F14	10А, 15А
ЭБУ (Постоянное питание)	Салонный блок	F3, F9	10А, 15А
Главное питание ЭБУ + Топливный насос	Подкапотный блок	EFI, INJ, ECU	15А, 20А

Предохранитель топливного насоса: особенности и диагностика неисправностей

Предохранитель топливного насоса в автомобиле Ланос выполняет критическую функцию защиты электропроводки и самого насоса от токовых перегрузок и коротких замыканий. Расположен он в основном монтажном блоке салона (левее рулевой колонки) или подкапотном блоке, в зависимости от года выпуска и комплектации. Номинал обычно составляет 15А (F7 в салонном блоке), что указано на схеме крышки блока и руководстве по эксплуатации.

Перегорание этого элемента приводит к полной остановке подачи топлива: двигатель глохнет и не запускается, так как насос перестает создавать давление в топливной рампе. Отличительный признак – отсутствие характерного жужжания насоса при включении зажигания. Рекомендуется всегда проверять предохранитель в первую очередь при подобных симптомах, прежде чем подозревать поломку самого насоса или реле.

Диагностика и устранение неисправностей

Проверка предохранителя:

1. Найдите блок предохранителей (схема на крышке блока или в мануале).
2. Извлеките предохранитель F7 (15А) специальными щипцами.
3. Визуально оцените целостность металлической перемычки. Перегоревший элемент имеет разорванную нить или потемневший корпус.
4. Прозвоните мультиметром в режиме проверки целостности цепи (пищит – исправен, молчит – перегорел).

Распространенные причины перегорания:

• Короткое замыкание в проводке топливного насоса (перетертая изоляция, окислы).
• Механический заклинивание или износ насоса, приводящий к росту тока потребления.
• Некорректная работа реле топливного насоса (залипание контактов).
• Установка предохранителя нештатного номинала (завышенного).

Порядок действий при замене:

Действие	Важно!
Установите ТОЛЬКО предохранитель на 15А	Использование "жучков" или завышенного номинала провоцирует возгорание
Проверьте контакты в колодке на коррозию	Очистите окислы при обнаружении
Если новый предохранитель сразу перегорает	Диагностируйте цепь насоса и реле мультиметром на КЗ

Проверку реле (расположено рядом с предохранителями) проводят заменой на заведомо исправное или подачей напряжения напрямую на насос через диагностический разъем. Если насос работает при прямом подключении – проблема в реле или цепи управления. Постоянные перегорания требуют поиска скрытых замыканий проводки, особенно в области топливного бака и днища кузова.

Цепи питания фар головного света: защитные предохранители

Цепи питания ближнего и дальнего света фар на автомобилях Ланос защищены отдельными плавкими предохранителями. Это предотвращает полное отключение системы освещения при перегрузке одной из цепей. Предохранители устанавливаются в монтажном блоке салона и дублируются реле управления.

Для фар головного света используются предохранители стандартного номинала 15А. Ближний свет защищен предохранителем F19, дальний свет – F20. Такое разделение позволяет сохранить функциональность второй цепи при выходе из строя одной из них (например, при перегорании нити лампы или коротком замыкании).

Схема подключения и компоненты

Электрическая цепь включает: аккумулятор → монтажный блок → реле света → предохранители → переключатель на рулевой колонке → лампы фар. Реле (номера K7 для ближнего, K9 для дальнего света) снижают нагрузку на контакты переключателя.

Функция	Номер предохранителя	Номинал	Реле
Ближний свет (левая+правая фара)	F19	15A	K7
Дальний свет (левая+правая фара)	F20	15A	K9

Критические особенности:

• Использование предохранителей с завышенным номиналом вызывает оплавление проводки
• Коррозия контактов в блоке предохранителей – частая причина снижения напряжения
• Одновременное перегорание обоих предохранителей указывает на неисправность реле или КЗ в общем участке цепи

При диагностике неисправностей фар проверку начинают с визуального контроля предохранителей F19-F20 и тестирования напряжения на их выходах. Отсутствие питания требует проверки реле и целостности проводов от аккумулятора.

Защита цепи габаритных огней и стоп-сигналов

Цепи габаритных огней и стоп-сигналов в автомобиле Ланос защищены плавкими предохранителями, расположенными в монтажном блоке салона. Данная схема предотвращает повреждение электропроводки и компонентов при коротких замыканиях или перегрузках. Габаритные огни разделены на левую и правую группы, каждая из которых имеет индивидуальную защиту, что повышает отказоустойчивость системы.

Стоп-сигналы объединены в единую цепь с отдельным предохранителем. При срабатывании педали тормоза питание подается через выключатель стоп-сигналов на все лампы одновременно. Предохранители для данных цепей имеют номиналы 10А (габариты) и 15А (стоп-сигналы), что соответствует нагрузочным характеристикам ламп накаливания.

Расположение и параметры предохранителей

Ключевые элементы защиты в монтажном блоке:

Цепь	Номер предохранителя	Номинал	Особенности
Левые габаритные огни	F16	10A	Защищает лампы переднего/заднего левого борта, подсветку номера
Правые габаритные огни	F17	10A	Защищает лампы переднего/заднего правого борта, приборную панель
Стоп-сигналы	F15	15A	Обеспечивает работу всех трех ламп стоп-сигналов

Критические особенности системы:

• Дублирование защиты для габаритов предотвращает полное отключение освещения при неисправности одной цепи
• Цепь стоп-сигналов включает контрольную лампу на приборной панели при перегорании
• Обязательная замена предохранителей на аналогичный номинал - установка значений выше 10А/15А может вызвать расплавление проводки

Предохранитель цепи указателей поворота и аварийной сигнализации

Данный предохранитель защищает общую цепь питания указателей поворота и аварийной сигнализации в автомобиле Ланос. Он контролирует подачу напряжения к реле поворотов, лампочкам в передних, задних и боковых указателях, а также к сигнальной кнопке на панели приборов. При его перегорании полностью отключается работа обеих систем, что делает невозможным информирование других участников движения о маневрах или аварийной остановке.

На автомобилях Ланос этот предохранитель установлен в основном монтажном блоке, расположенном в салоне за вещевым ящиком (бардачком) со стороны водителя. Стандартный номинал для данной цепи – 10 Ампер. В схемах электропроводки и на крышке блока он маркируется как "F7" (в зависимости от года выпуска и комплектации позиция может незначительно отличаться, требуется сверка с сервисной книжкой).

Ключевые особенности и неисправности

Основные характеристики и связанные с ним проблемы:

• Объединенная защита: Один предохранитель отвечает за две системы, поэтому его выход из строя мгновенно влияет на обе.
• Типовые причины перегорания:
  • Короткое замыкание в проводке к лампам указателей,
  • Неисправность реле поворотов (контакты, внутреннее КЗ),
  • Повреждение патронов ламп или коррозия контактов,
  • Некорректная установка ламп повышенной мощности.
• Диагностика: При отказе поворотов и "аварийки" первым делом проверяют целостность F7. Если он перегорает повторно после замены – ищут КЗ в цепи.

Замена выполняется только предохранителем строго соответствующего номинала. Установка "жучка" или элемента с большим током срабатывания может привести к перегреву проводки и возгоранию.

Электрические цепи системы отопления и вентиляции

Система отопления и вентиляции Ланос базируется на электродвигателе вентилятора, установленном в корпусе отопителя. Питание цепи осуществляется через главное реле и предохранитель номиналом 30А, расположенный в монтажном блоке салона. Управление скоростями вращения реализовано через резисторный блок, изменяющий напряжение на электродвигателе в зависимости от положения переключателя на панели.

Цепь управления включает реле вентилятора, активируемое при включении зажигания. Переключатель скоростей замыкает различные комбинации контактов, подключая сопротивления резисторного блока параллельно или последовательно с электродвигателем. Защиту цепей управления обеспечивает отдельный предохранитель на 10А в салонном блоке.

Ключевые компоненты и защитные элементы

Компонент	Расположение	Функция	Номинал
Предохранитель F7	Салонный блок	Защита цепи питания двигателя	30A
Предохранитель F2	Салонный блок	Защита цепи управления	10A
Реле K5	Салонный блок	Активация питания вентилятора	–
Резисторный блок	Корпус печки	Регулировка скорости вращения	–

Типовые неисправности цепи:

• Отказ вентилятора на всех скоростях: проверка предохранителей F7, F2, реле K5
• Работа только на максимальной скорости: повреждение резисторного блока
• Перегрев проводки: окисление контактов реле или переключателя

Особенности диагностики: При проверке цепи обязательно отключайте аккумулятор. Измеряйте сопротивление резисторного блока мультиметром (значения должны соответствовать 1-3 Ом для разных скоростей). Контролируйте напряжение на контактах реле при включении зажигания.

Предохранитель вентилятора радиатора охлаждения

Предохранитель, отвечающий за цепь питания вентилятора радиатора системы охлаждения двигателя на автомобилях Daewoo/Sens/ZAZ Lanos, является критически важным элементом. Его основная функция – защита электропроводки и самого электродвигателя вентилятора от повреждений, вызванных коротким замыканием или значительным превышением расчетного тока в цепи.

В электросхеме Lanos для питания вентилятора радиатора предусмотрено два предохранителя, выполняющих разные роли. Их номинал и расположение строго регламентированы и должны соответствовать заводским спецификациям.

Основные предохранители и их функции

Для корректной работы цепи вентилятора радиатора необходимы исправность следующих предохранителей:

• Основной силовой предохранитель (обычно 40А): Этот предохранитель большого номинала расположен в моторном отсеке, в отдельном блоке силовых предохранителей и реле (часто рядом с аккумуляторной батареей или на левом брызговике). Он защищает цепь непосредственного питания электродвигателя вентилятора. Перегорание этого предохранителя приводит к полному отсутствию работы вентилятора на любой скорости.
• Предохранитель цепи управления (обычно 15A): Этот предохранитель меньшего номинала расположен в салонном блоке предохранителей (часто под панелью приборов со стороны водителя). Он защищает цепь управления, питающую реле вентилятора и блок управления двигателем (ЭБУ), который дает команду на включение реле. Перегорание этого предохранителя обычно приводит к тому, что вентилятор не включается по команде ЭБУ, хотя при прямом подключении питания к мотору он может работать.

Последствия неисправности и особенности

Перегорание любого из этих предохранителей немедленно нарушает работу системы охлаждения:

Неисправный Предохранитель	Основные Последствия
Силовой (40А)	Вентилятор НЕ работает ВООБЩЕ. Быстрый перегрев двигателя, особенно в пробках или на жаре. Риск серьезного повреждения двигателя (деформация ГБЦ, прогар прокладки).
Управления (15А)	Вентилятор НЕ включается автоматически по температуре. Может не работать кондиционер (так как для его работы также требуется включение вентилятора). Риск перегрева двигателя при отсутствии контроля.

Особенности проверки и замены:

1. Перед проверкой или заменой предохранителей обязательно выключите зажигание и отсоедините минусовую клемму аккумулятора.
2. Всегда используйте предохранители строго указанного номинала (40А и 15А соответственно). Установка предохранителя большего номинала может привести к возгоранию проводки.
3. Перегорание предохранителя – это симптом проблемы (короткое замыкание, заклинивание мотора вентилятора, неисправное реле). Простая замена перегоревшего предохранителя без поиска и устранения первопричины приведет к его немедленному повторному перегоранию.
4. Требуется диагностика цепи: проверка электродвигателя вентилятора (на заклинивание, сопротивление обмоток, ток потребления), проверка реле вентилятора, целостности проводки, особенно в местах перегибов возле радиатора.

Защита цепи стеклоочистителей и омывателя лобового стекла

Цепь стеклоочистителей и омывателя защищается плавкими предохранителями, предотвращающими повреждение электропроводки и компонентов при коротких замыканиях или перегрузках. Основные элементы системы – электродвигатель щёток, насос омывателя и реле управления – подключены через отдельные защитные линии. Предохранители располагаются в монтажном блоке салона, обеспечивая удобный доступ для диагностики и замены.

Для стеклоочистителей используется предохранитель повышенного номинала из-за высокой нагрузки двигателя, в то время как цепь омывателя защищена менее мощным элементом. Реле прерывистого режима работы щёток также интегрировано в общую схему защиты. При выходе системы из строя первичная проверка всегда начинается с контроля целостности соответствующих предохранителей.

Ключевые компоненты защиты

• Предохранитель F7 (20А): основной защитный элемент для электродвигателя стеклоочистителей.
• Предохранитель F2 (10А): отвечает за цепь насоса омывателя лобового стекла.
• Реле K5: управляет прерывистым режимом работы щёток, установлено в подкапотном монтажном блоке.

Элемент	Расположение	Номинал	Последствия перегорания
F7	Салонный блок предохранителей	20А	Полный отказ стеклоочистителей
F2	Салонный блок предохранителей	10А	Прекращение работы омывателя
K5	Подкапотный релейный блок	-	Отсутствие прерывистого режима щёток

Особенности эксплуатации: В зимний период рекомендуется контролировать состояние омывающей жидкости – замерзание раствора вызывает блокировку насоса и часто приводит к перегоранию F2. Повторные срабатывания защиты F7 указывают на возможный износ двигателя щёток или механическое заклинивание трапеции стеклоочистителя.

Электрические цепи центрального замка и сигнализации

Электропитание центрального замка и штатной сигнализации на Ланосе осуществляется через предохранители, расположенные в монтажном блоке салона. Защита цепей управления дверными актуаторами и блоком сигнализации реализована отдельными плавкими вставками, что предотвращает полный отказ системы при коротком замыкании в одном из компонентов. Проводка к дверям проложена через гибкие гофры в дверных петлях, что является типичным уязвимым местом из-за постоянного перегиба.

Центральный замок использует двухпроводную схему управления с реверсивным напряжением: изменение полярности на проводах актуатора приводит к срабатыванию механизма на открытие или закрытие. Блок управления замком интегрирован с реле сигнализации и получает сигналы от дверных концевых выключателей. Важно отметить, что цепи подсветки салона и датчиков положения дверей объединены с системой сигнализации – обрыв или замыкание в этих цепях может вызывать ложные срабатывания охраны.

Ключевые компоненты и предохранители

Основные защитные элементы для данных систем:

• F7 (15A) – питание блока управления центральным замком
• F14 (10A) – цепи сигнализации и иммобилайзера
• F22 (7.5A) – питание датчиков дверей и багажника

Типичные неисправности проявляются как:

1. Отказ всех дверей от брелока – проверка предохранителя F7 и реле замка
2. Спонтанное срабатывание сигнализации – диагностика концевых выключателей и целостности проводки в дверных гофрах
3. Отсутствие реакции на ключ – тестирование антенны иммобилайзера и предохранителя F14

Компонент	Назначение цепи	Сопутствующие системы
Актуаторы дверей	Механическое перемещение запоров	Центральный замок, сигнализация
Датчик багажника	Фиксация открытого состояния	Сигнализация, подсветка салона
Блок управления	Обработка сигналов с брелока	Иммобилайзер, стартерная цепь

При подключении дополнительных сигнализаций требуется отдельное реле и врезка в штатные провода управления замком, исключая прямое подключение к предохранителям. Несанкционированное увеличение нагрузки вызывает перегрев проводки и оплавление разъемов монтажного блока.

Предохранитель прикуривателя: частые причины срабатывания

Предохранитель прикуривателя в автомобилях Ланос выполняет критически важную функцию защиты электроцепи от перегрузки. Его срабатывание мгновенно прерывает подачу питания на гнездо прикуривателя и связанные с ним потребители.

Перегорание элемента чаще всего провоцируется аномальными условиями эксплуатации или неисправностями в цепи. Ниже перечислены основные факторы, приводящие к выходу предохранителя из строя.

Распространенные причины перегорания

• Превышение допустимой мощности: подключение устройств с суммарным потреблением выше 10–15 А (например, мощные компрессоры или обогреватели).
• Короткое замыкание в гнезде прикуривателя: попадание металлических предметов (монет, скрепок) между центральным контактом и корпусом.
• Механические повреждения: деформация или износ внутренних контактов гнезда, приводящие к замыканию.
• Неисправность подключаемых устройств: использование некачественных или поврежденных зарядных адаптеров, разветвителей.
• Проблемы с проводкой: перетирание изоляции, окисление контактов в разъемах или нарушение целостности проводов.

Защита аудиосистемы и магнитолы автомобиля

Защита аудиосистемы и магнитолы в Daewoo Lanos реализована через предохранители, предотвращающие повреждение дорогостоящих компонентов при коротких замыканиях, перегрузках или скачках напряжения. Основная нагрузка приходится на цепи питания самой магнитолы и внешних усилителей (при их наличии). Отдельные защитные элементы могут отвечать за прикуриватель, используемый для зарядки аудиоустройств.

Предохранители аудиотракта расположены в основном монтажном блоке салона, находящемся слева под торпедо. Конкретные номера предохранителей и их номиналы обязательно следует сверять со схемой, наклеенной на крышку блока или в руководстве по эксплуатации автомобиля, так как они могут отличаться в зависимости от года выпуска и комплектации.

Ключевые элементы защиты

• Магнитола (Головное устройство): Защищается отдельным предохранителем (часто F7, F8 или F18 номиналом 10-15А в блоке салона). Этот предохранитель разрывает цепь постоянного питания (+12В), сохраняющего настройки и память устройства.
• Цепь ACC (Зажигание): Предохранитель в цепи зажигания (обычно F2 номиналом 10А) управляет включением магнитолы при повороте ключа. Его перегорание приводит к тому, что магнитола не включается.
• Прикуриватель: Предохранитель прикуривателя (часто F13 номиналом 15-20А) критически важен, так как через него часто запитываются портативные аудиоустройства или производится зарядка. Его перегорание отключает и магнитолу, если она использует этот разъем.
• Проводка и динамики: Короткое замыкание в акустических проводах или неисправность динамика обычно приводит к срабатыванию защиты в самой магнитоле или перегоранию ее основного предохранителя.

Особенности и рекомендации

• Прикуриватель как слабое звено: Перегрузка прикуривателя (одновременное подключение нескольких мощных потребителей) – частая причина отключения магнитолы. Требует контроля нагрузки.
• Самостоятельная установка: Подключение нештатной аудиосистемы без предохранителя в новой цепи +12В от АКБ недопустимо и создает риск возгорания.
• Качество предохранителей: Использование предохранителей неправильного номинала или "жучков" вместо перегоревших элементов лишает систему защиты и может вызвать повреждение магнитолы или возгорание проводки.
• Диагностика: Если магнитола не работает, первым делом проверяют соответствующие предохранители в салонном блоке визуально или тестером.

Типичное назначение	Возможный номер в блоке (пример)	Рекомендуемый номинал
Постоянное питание магнитолы (Memory +B)	F7, F8	10A
Цепь включения магнитолы (ACC)	F2	10A
Прикуриватель	F13	15A

Цепи питания комбинации приборов и подсветки салона

Комбинация приборов (панель управления) Ланос получает постоянное питание через предохранитель F2 (10А) в монтажном блоке салона. Эта цепь подключена напрямую к аккумулятору, обеспечивая работу памяти одометра, часов и контроллера даже при выключенном зажигании. Запитка приборов при включении зажигания осуществляется через реле стартера (контакт Х2/5) и предохранитель F12 (10А), активируя спидометр, тахометр, указатели уровня топлива и температуры.

Подсветка панели приборов и элементов салона (прикуриватель, пепельница, ручки стеклоподъемников) запитана через предохранитель F7 (7.5А). Яркость регулируется переменным резистором на подрулевом переключателе, который изменяет силу тока в цепи. Отдельная защита для подсветки бардачка и вещевого ящика отсутствует – они подключены параллельно к шине F7. Поворотники и аварийная сигнализация используют независимую защиту F1 (10А).

Ключевые элементы цепи

• F2 (10А) – питание памяти приборов (постоянное "+")
• F12 (10А) – активация приборов при зажигании
• F7 (7.5А) – общая подсветка панели и салона
• Реле стартера – коммутирует питание F12

Предохранитель	Ток	Функция
F2	10А	Память приборов (постоянное питание)
F12	10А	Приборы при включенном зажигании
F7	7.5А	Подсветка приборной панели и салона

Особенность схемы – разделение цепей питания и подсветки. При выходе из строя F7 гаснет вся подсветка, но приборы сохраняют работоспособность. Перегорание F12 деактивирует указатели приборов, хотя подсветка и часы останутся активными. Короткое замыкание в цепи подсветки часто вызвано повреждением проводки в подвижных элементах (разъемы дверей, бардачка).

Предохранители цепи ABS

Система ABS в автомобилях Ланос защищена отдельными предохранителями, предотвращающими повреждение электронных компонентов при коротких замыканиях или перегрузках. Основные элементы цепи – блок управления ABS, датчики скорости вращения колес и гидравлический модулятор – требуют стабильного электропитания. Отказ этих предохранителей приводит к полному отключению антиблокировочной системы и активации контрольной лампы на приборной панели.

Предохранители ABS расположены в монтажном блоке салона (за панелью слева от руля) и/или в подкапотном блоке питания (в зависимости от года выпуска и комплектации). Для точной идентификации используйте схему на обратной стороне крышки блока или руководство по эксплуатации. В стандартной компоновке за ABS отвечают два ключевых предохранителя: один для питания блока управления (низкоамперный), второй – для силовой цепи гидравлического насоса (высокоамперный).

Схема и параметры защиты

Расположение	Номер слота	Номинал (А)	Защищаемая цепь
Салонный блок	F2	15	Блок управления ABS (питание логики)
Подкапотный блок	F18	30	Силовой привод гидравлического насоса ABS

Особенности диагностики: При неисправности ABS в первую очередь проверяют состояние F2 и F18. Перегоревший предохранитель F2 отключает всю электронику системы, тогда как выход из строя F18 сохраняет диагностические функции ЭБУ, но блокирует работу насоса. Используйте только предохранители оригинального номинала – установка «жучков» или завышенных значений может вызвать возгорание проводки.

Важно: После замены предохранителя выполните следующие действия:

1. Проверьте отсутствие повреждений проводки в колесных арках (зону датчиков ABS)
2. Убедитесь в отсутствии коррозии на разъемах гидромодуля
3. Протестируйте систему при движении на безопасном участке дороги

Защита электрических стеклоподъемников в автомобиле Ланос реализована через плавкие предохранители, предотвращающие повреждение проводки и электродвигателей при перегрузках или коротких замыканиях. Основной элемент защиты расположен в салонном монтажном блоке и рассчитан на номинальный ток, соответствующий нагрузке цепи стеклоподъемников.

При срабатывании защиты (перегорании предохранителя) движение стекол прекращается. Для восстановления работоспособности требуется замена предохранителя с идентичными параметрами после устранения причины неисправности. Дополнительную защиту может обеспечивать реле управления, снижающее нагрузку на кнопки.

Защита электрических стеклоподъемников

Схема и ключевые элементы

Цепь стеклоподъемников Ланос защищена отдельными предохранителями в салонном блоке. Основные компоненты системы:

Блок	Номер предохранителя	Номинал	Защищаемые компоненты
Салонный	F5	20 А	Двигатели передних стеклоподъемников
Салонный	F10	15 А	Цепь управления кнопками стеклоподъемников

Особенности конструкции и эксплуатации:

• Предохранители F5 и F10 имеют цветовую маркировку (желтый и синий соответственно)
• Дублирующая защита реле: при перегреве контактов реле размыкает цепь до срабатывания предохранителя
• Обязательная проверка механизма стеклоподъемника при частом перегорании предохранителей

Важно: установка предохранителей с повышенным номиналом вызывает перегрев проводки. Для замены подходят только оригинальные элементы или аналоги с идентичными характеристиками.

Особенности предохранителя цепи заднего противотуманного фонаря

Предохранитель заднего противотуманного фонаря на Ланос выполняет критическую защитную функцию, предотвращая перегрозы в цепи освещения при коротких замыканиях или перегрузках. Его номинал строго соответствует мощности лампы и варьируется в пределах 7,5-10А в зависимости от модели года выпуска и комплектации.

Отличительная черта этого элемента – расположение в монтажном блоке салона (обычно слева от рулевой колонки) под защитной крышкой. Точную позицию определяют по схеме на оборотной стороне крышки блока или руководству пользователя. Обрыв цепи при перегорании мгновенно деактивирует фонарь, что требует оперативной диагностики.

Ключевые характеристики

• Зависимость от комплектации: В базовых версиях предохранитель может отсутствовать, если фонарь не установлен заводом-изготовителем
• Дублирующая защита: Цепь дополнительно контролируется реле в подкапотном блоке, срабатывающим только при включенном зажигании
• Специфика замены: Требуется применение предохранителя строго того же ампеража (маркировка: F7,5 или F10)

Параметр	Значение
Тип корпуса	Стандартный mini-blade (плоский ножевой)
Цветовая индикация	Коричневый (7.5A) / Красный (10A)
Распространённые причины срабатывания	Замыкание проводки багажника, коррозия контактов, установка лампы повышенной мощности

Реле в автомобиле Ланос служат ключевыми коммутационными элементами для управления мощными электрическими цепями. Они обеспечивают безопасное включение и выключение энергоемких потребителей, таких как стартер, вентилятор охлаждения или фары, защищая слаботочные элементы системы управления.

Расположены реле в основном монтажном блоке под капотом, который находится со стороны водителя у основания лобового стекла. Доступ к ним осуществляется после снятия защитной крышки с нанесенной схемой расположения.

Реле в монтажном блоке Ланос: расположение и назначение

Точное положение реле варьируется в зависимости от года выпуска и комплектации, однако общая структура сохраняется. Основные реле и их функции:

• Реле стартера (K1): Активирует цепь стартера при повороте ключа зажигания.
• Реле топливного насоса (K2): Управляет подачей питания на бензонасос после включения зажигания.
• Реле вентилятора охлаждения (K3): Включает электровентилятор радиатора при достижении заданной температуры охлаждающей жидкости.
• Реле ближнего света (K4): Коммутирует цепь питания ламп ближнего света фар.
• Реле дальнего света (K5): Отвечает за включение ламп дальнего света фар.
• Реле обогрева заднего стекла (K6): Управляет подачей тока на нити нагрева заднего стекла.
• Реле стеклоочистителей (K7): Обеспечивает работу двигателя дворторов в разных режимах.
• Реле противотуманных фар (K8): Контролирует включение задних противотуманных фонарей (при наличии).
• Реле звукового сигнала (K9): Отвечает за работу клаксона.

Для идентификации конкретного реле всегда используйте схему на внутренней стороне крышки монтажного блока. Проверку неисправного реле выполняйте путем замены на заведомо исправное аналогичное устройство.

Проверка работоспособности реле муфты компрессора кондиционера

Для диагностики реле муфты компрессора кондиционера на Chevrolet Lanos выполните последовательность действий. Отключите зажигание и найдите реле в монтажном блоке (расположение зависит от года выпуска: до 2002 г. – блок у левой фары, после – в салоне за бардачком). Идентифицируйте элемент по схеме на крышке блока предохранителей – обычно это реле К9 с маркировкой 90.3747 или аналоги.

Извлеките реле из посадочного гнезда и визуально оцените состояние корпуса: трещины, оплавления или потемнения указывают на неисправность. Проверьте контакты реле и разъёма блока на окисление или деформацию – зачистите их при необходимости. Для дальнейшей проверки потребуется мультиметр.

Методика тестирования

Проверка обмотки:

• Переведите мультиметр в режим измерения сопротивления (Ω).
• Подсоедините щупы к контактам 85 и 86 реле (номера указаны на корпусе).
• Нормальное сопротивление – 70-90 Ом. Бесконечность означает обрыв обмотки, ноль – короткое замыкание.

Проверка силовых контактов:

1. Подключите щупы мультиметра к контактам 30 и 87 (режим "прозвонки").
2. Изначально цепь должна быть разомкнута (бесконечное сопротивление).
3. Подайте +12V от АКБ на контакты 85 и 86: исправное реле щёлкнет, а контакты 30-87 замкнутся (сопротивление ≈0 Ом).

Проверка на автомобиле: Установите реле обратно, включите зажигание и кондиционер на максимальный режим. Прислушайтесь к щелчку срабатывания реле (характерный звук из монтажного блока) и проверьте:

• Напряжение на контакте 87 при работающем двигателе – должно соответствовать бортовой сети (~14V).
• Вращение шкива компрессора с зацепленной муфтой.

Типовая проблема	Признак	Решение
Обрыв катушки	Отсутствие щелчка, нет напряжения на контакте 87	Замена реле
Зависание контактов	Постоянная работа компрессора при выключенном кондиционере	Чистка или замена реле
Коррозия разъёма	Прерывистая работа муфты, падение напряжения	Зачистка контактов

Диагностика реле стартера и цепи запуска двигателя

Проблемы запуска двигателя на Daewoo Lanos часто связаны с неисправностью реле стартера или обрывом/коррозией в силовой цепи. Первичная диагностика начинается с проверки реакции стартера при повороте ключа зажигания в положение "START". Если слышны щелчки без вращения коленвала или отсутствует любая реакция – это указывает на проблемы в цепи управления или питания.

Обязательно проверьте состояние аккумулятора (напряжение ≥12.4 В) и контактов на его клеммах. Коррозия или ослабление соединений часто имитируют сложные неисправности. Далее локализуйте участок повреждения: цепи до реле стартера, само реле или силовую линию к стартеру.

Пошаговая диагностика

1. Проверка реле стартера:

• Найдите реле в монтажном блоке (обычно R5 или R7 в зависимости от года выпуска).
• Извлеките реле и подайте 12 В на управляющие контакты (85 и 86) – исправное реле издаст четкий щелчок.
• Прозвоните мультиметром силовые контакты (30 и 87) при срабатывании: сопротивление должно быть близко к 0 Ом.

2. Диагностика цепи управления:

1. Измерьте напряжение на контакте 85 реле при повороте ключа в "START". Отсутствие 12 В указывает на:
   • Обрыв провода от замка зажигания
   • Неисправность противоугонной системы
   • Проблемы с контактами в разъемах
2. Проверьте "массу" на контакте 86 реле: сопротивление между контактом и кузовом должно быть ≤0.5 Ом.

3. Проверка силовой цепи:

Точка замера	Нормальное значение	Отклонение
Клемма 30 реле стартера	≥12 В	Обрыв провода от АКБ
Входная клемма стартера (при включенном реле)	≥11.5 В	Коррозия на клеммах, плохой контакт
Провод "массы" стартера	Сопротивление ≤0.3 Ом	Окисление точки крепления к кузову

Важно: При низком напряжении на клемме стартера во время запуска проверьте сопротивление силового кабеля от АКБ до стартера. Падение более 0.5 В на участке требует очистки контактов или замены провода.

Методика поиска короткого замыкания при повторном сгорании предохранителя

Повторное перегорание одного и того же предохранителя после замены однозначно указывает на наличие короткого замыкания (КЗ) в защищаемой цепи. Требуется системная диагностика для выявления точки неисправности без риска повреждения электропроводки или оборудования.

Поиск выполняется при отключенном аккумуляторе с использованием мультиметра в режиме прозвонки или измерения сопротивления. Необходимо изучить схему электрооборудования Ланоса для точного определения компонентов цепи, подключенных к проблемному предохранителю.

Пошаговая последовательность поиска

1. Отсоедините разъёмы потребителей:
   • Поочерёдно отключите все устройства в цепи (фары, подогрев сидений, магнитолу)
   • После каждого отключения устанавливайте новый предохранитель и проверяйте цепь
2. Прозвоните участки проводки:
   • Подсоедините щупы мультиметра к контактам гнезда предохранителя
   • Показания менее 0.5 Ом подтверждают КЗ (звуковая индикация прозвонки)
3. Осмотрите физическое состояние цепи:
   • Проверьте участки возле подвижных элементов (двери, рулевая колонка)
   • Исследуйте зоны возле нагревающихся компонентов (выпускной коллектор, мотор)
   • Ищите оплавленную изоляцию, потемневшие контакты, следы окислов
4. Проверьте целостность изоляции:
   • Тестируйте участки проводки на корпус авто (минусовой вывод)
   • Особое внимание уделите точкам крепления жгутов (острые кромки кузова)

Типичные проблемы Ланос	Зоны проверки
КЗ цепи освещения	Габариты, разъёмы фар, проводка в багажнике
Замыкание аудиосистемы	Проводка динамиков, магнитола, антенный кабель
Пробой в цепи прикуривателя	Гнездо прикуривателя, дополнительное оборудование

Признаки неисправности предохранителя по конкретным системам автомобиля

Отказ предохранителя проявляется полным или частичным отключением электроцепей конкретной системы. Диагностика начинается с проверки целостности плавкой вставки при отказе функции, за которую она отвечает.

Признаки группируются по защищаемым системам, помогая быстро локализовать проблему. Важно исключить короткое замыкание в оборудовании перед заменой предохранителя.

Характерные симптомы по системам

• Освещение
  • Не работают фары ближнего/дальнего света, габариты или стоп-сигналы
  • Отсутствует подсветка приборной панели или номерного знака
• Отопитель и кондиционер
  • Вентилятор печки не включается ни на одной скорости
  • Не срабатывает электропривод заслонок климат-контроля
• Топливная система
  • Бензонасос не гудит при включении зажигания
  • Двигатель глохнет или не запускается из-за отсутствия подачи топлива
• Очистка стекол
  • Дворники и омыватель фар/заднего стекла не активируются
  • Прекращение работы щеток после включения
• Дополнительные системы
  • Прикуриватель не нагревается, зарядка устройств отсутствует
  • Центральный замок не реагирует на брелок/кнопку
  • Электроподъемники стекол заблокированы
  • Звуковой сигнал не срабатывает

Ошибочные срабатывания: причины ложных перегораний предохранителей

Ложные срабатывания предохранителей на Ланосе часто возникают из-за превышения номинальной нагрузки цепи при одновременном включении нескольких энергоемких потребителей (например, обогрева стекол, фар и вентилятора). Это происходит, когда суммарный ток превышает расчетный порог защиты, хотя отдельные устройства исправны.

Короткие замыкания в изношенной проводке – еще одна распространенная причина. Повреждение изоляции в дверных гофрах, возле подвижных элементов кузова или под коврами приводит к периодическому контакту оголенных проводов с массой, что имитирует КЗ и вызывает перегорание.

Основные источники проблем

• Коррозия контактов: Окисление в блоках предохранителей или разъемах увеличивает сопротивление, вызывая локальный перегрев и ложное срабатывание защиты.
• Некачественные предохранители: Дешевые аналоги с заниженным порогом срабатывания или дефектами конструкции перегорают без реальной перегрузки.
• Вибрация: Ослабление контактов в монтажных блоках при езде по неровностям провоцирует искрение и кратковременные скачки тока.

Симптом	Типовая цепь	Проверяемые элементы
Срабатывание при включении конкретного устройства	Обогрев зеркал/стекол	Кнопка управления, реле, проводка в дверях
Перегорание после запуска двигателя	Генератор, топливный насос	Регулятор напряжения, бензонасос, контакты АКБ
Случайное срабатывание на неровной дороге	Габариты, подсветка	Проводка в багажнике, фары, массовые точки

Важно: Постоянная замена предохранителей без диагностики приводит к возгоранию. При повторных срабатываниях обязательна проверка мультиметром:

1. Сопротивление цепи на "землю"
2. Напряжение до/после предохранителя
3. Ток утечки при выключенных потребителях

Использование предохранителей-перемычек при диагностике

Предохранители-перемычки (джамперы) применяются для временного замыкания цепей при поиске неисправностей в электросистеме Ланоса. Они позволяют имитировать срабатывание реле или подачу напряжения на конкретный потребитель, минуя штатные защитные элементы. Это помогает локализовать участок цепи с проблемой: обрыв проводки, неисправность реле или контроллера.

Для работы используется специальный инструмент с прозрачным корпусом и металлическими контактами, внутри которого установлен плавкий элемент. Важно выбирать джампер с номиналом тока, соответствующим диагностируемой цепи – например, для фар (15А) или топливного насоса (20А). Несоответствие параметров может привести к перегреву проводки или ложным срабатываниям.

Порядок диагностики с перемычкой

1. Отключите зажигание и извлеките штатный предохранитель проверяемой цепи из блока (салонного или подкапотного).
2. Подключите джампер вместо извлеченного предохранителя, соблюдая полярность.
3. Активируйте цепь (включите зажигание или нужную функцию) и наблюдайте за работой потребителя.
4. Анализируйте результат:

   • Потребитель заработал – неисправность в цепи управления (реле, датчик, ЭБУ)
   • Потребитель не работает – проблема в проводке или самом устройстве

Цепь	Пример номинала джампера	Риски при ошибке
Топливный насос	20А	Короткое замыкание форсунок
Вентилятор охлаждения	30А	Перегрев двигателя
Габаритные огни	10А	Расплавление изоляции

Критические меры предосторожности: никогда не используйте обычную проволоку вместо сертифицированного джампера. Избегайте перемыкания цепей с высоким пусковым током (стартер, обогрев стекол). Проверяйте отсутствие короткого замыкания в цепи мультиметром перед установкой перемычки. Снимайте джампер сразу после теста – длительное использование приводит к перегреву контактов.

Для Ланоса учитывайте особенности расположения блоков предохранителей: подкапотный (рядом с АКБ) содержит силовые цепи, салонный (ниже рулевой колонки) – цепи управления. Сверяйтесь со схемой на крышке блока, чтобы исключить ошибку при выборе слота для диагностики. Помните: перемычка – инструмент для точечной проверки, а не замена сгоревшего предохранителя.

Запрещенные действия при замене предохранителей (установка "жучков")

Установка самодельных перемычек ("жучков") взамен перегоревших предохранителей категорически запрещена производителем и техническими нормативами. Эти кустарные элементы из проволоки, монет или скрепок не обладают защитными характеристиками заводских плавких вставок.

Жучки игнорируют принцип селективности защиты, превращаясь в постоянный проводник тока. Это исключает саму функцию предохранителя – разрыв цепи при перегрузках или коротких замыканиях.

Ключевые риски и последствия

Критические опасности при использовании жучков:

• Возгорание проводки из-за перегрева и плавления изоляции при превышении допустимой нагрузки
• Расплавление разъемов и контактов реле, ускоренная коррозия электроцепей
• Выход из строя дорогостоящего оборудования (ЭБУ, генератор, фары, мультимедиа)

Запрещенные действия:

1. Установка металлических предметов вместо предохранителя
2. Обмотка корпуса предохранителя фольгой или проволокой
3. Применение вставок с завышенным номиналом
4. Физическая деформация штатного предохранителя для "реанимации"

Сравнение характеристик:

Параметр	Заводской предохранитель	"Жучок"
Точность срабатывания	±5% от номинала	Непредсказуемо
Время размыкания	20-100 мс	Бесконечное
Температура плавления	Контролируемая	Выше 1000°C

Единственно допустимая замена – установка предохранителя строго того же типа и номинала, указанного на схеме блока. Эксплуатация авто с жучками приравнивается к умышленному повреждению электросистемы и аннулирует страховые случаи.

Установка предохранителей увеличенного номинала: возможные последствия

Замена штатного предохранителя на элемент с большим номиналом (например, 20А вместо 15А) нарушает расчетную защиту цепи. Это приводит к тому, что плавкая вставка перестает срабатывать при проектных перегрузках, для которых она была подобрана инженерами.

Основная опасность заключается в том, что ток, превышающий допустимый для конкретного провода или устройства, будет протекать по цепи без отключения. Вместо быстрого перегорания предохранителя, компоненты системы начинают перегреваться под воздействием избыточной нагрузки.

Критичные риски:

• Расплавление изоляции проводки: Перегрев проводов ведет к оплавлению изоляции, создавая риск короткого замыкания на массу кузова или соседние цепи.
• Возгорание: Перегрев проводки, контактов реле или электронных блоков способен вызвать тление или открытое пламя в салоне или моторном отсеке.
• Выход из строя дорогостоящего оборудования: Блоки управления (ЭБУ двигателя, ABS, климат-контроль), генератор, электродвигатели (вентиляторов, стеклоподъемников) могут получить необратимые повреждения из-за превышения допустимого тока.
• Отказ смежных систем: Повреждение в одной цепи (например, из-за КЗ) может распространиться на другие, защищенные тем же блоком предохранителей или связанные общим питанием.

Важно помнить: Предохранитель защищает не устройство, а электропроводку от перегрева и пожара. Установка "жучка" или предохранителя с завышенным номиналом временно восстанавливает работу цепи, но делает автомобиль потенциально опасным. Диагностика и устранение первопричины перегорания штатной защиты - единственно правильное решение.

Влияние некачественных предохранителей на работу электрооборудования Ланос

Некачественные предохранители часто имеют неточный калибровку плавкой вставки, что приводит к несвоевременному срабатыванию защиты. Вместо мгновенного размыкания цепи при превышении тока, дефектный элемент может выдерживать перегрузку дольше нормы, подвергая провода и электронные компоненты длительному воздействию аномальных токов.

Повышенное переходное сопротивление в местах контакта дешёвых предохранителей вызывает локальный перегрев колодки. Это провоцирует оплавление пластика посадочного гнезда, окисление металлических контактов и постепенное ухудшение проводимости. Регулярный перегрев ускоряет деградацию соседних элементов блока предохранителей.

Ключевые последствия использования контрафактных изделий

• Отказы оборудования: Задержка в срабатывании защиты вызывает выход из строя реле, контроллеров, моторчиков стеклоподъемников или топливного насоса.
• Паразитные напряжения: Неполное размыкание цепи при "подгоревшем" предохранителе создаёт помехи в бортовой сети, нарушая работу CAN-шины и электронных блоков управления.
• Пожарная опасность: Катастрофический перегрев неисправного предохранителя способен воспламенить изоляцию проводки, особенно в замкнутом пространстве монтажного блока.

Симптом	Причина	Риск для автомобиля
Мигание фар при включении подогрева сидений	Высокое сопротивление в цепи питания	Деградация генератора, разряд АКБ
Самопроизвольное отключение магнитолы	Нестабильный контакт в предохранителе F2 (15A)	Повреждение головного устройства
Запах горелой пластмассы в салоне	Перегрев колодки предохранителя	Расплавление монтажного блока

Особую опасность представляют визуально целые некачественные предохранители с внутренним обрывом нити – их неисправность невозможно определить без прозвонки мультиметром. Такие случаи приводят к диагностическим ошибкам и необоснованной замене исправных компонентов электрооборудования.

Рекомендуемые производители и аналоги предохранителей для Daewoo Lanos

Качественные предохранители критичны для стабильной работы электросистемы Lanos. Использование ненадежных аналогов повышает риск перегорания, коротких замыканий и повреждения дорогостоящего оборудования.

Для Daewoo Lanos подходят стандартные предохранители blade-типа (мини, микро, стандартные) с номиналами 5A-40A. При выборе обращайте внимание на соответствие цветовой маркировки и силы тока.

Проверенные бренды и взаимозаменяемые аналоги

• Littelfuse (США) – эталон качества, оригинал для многих автопроизводителей
• Eaton/Bussmann (США-Германия) – повышенная термостойкость корпуса
• Mersen (Франция) – точное срабатывание при перегрузках
• HELLA (Германия) – полная совместимость с корейскими авто
• Pacific Engineering (Япония) – устойчивость к вибрациям

Доступные аналоги схожего качества:

1. Корейские аналоги: Kyungshin (KET), Daewoo Precision
2. Европейские марки: Bosch, Valeo, Febi Bilstein
3. Бюджетные варианты: FEBER (Испания), JP Group (Дания)

При замене всегда сверяйте номинал и тип корпуса. Использование "жучков" вместо штатных предохранителей недопустимо – это основная причина пожаров в автомобилях.

Особенности предохранителей в моделях Ланос разных годов выпуска

Конструкция блоков предохранителей и их расположение существенно различаются между ранними (до 2006 года) и поздними (после рестайлинга 2006 года) моделями. Основной монтажный блок в автомобилях до рестайлинга размещался в салоне – под панелью приборов слева от рулевой колонки, тогда как дополнительный блок находился в моторном отсеке возле аккумулятора.

После 2006 года произошла значительная реорганизация: основной силовой блок предохранителей и реле перенесли в подкапотное пространство (рядом с АКБ), сохранив в салоне лишь компактный модуль для управления второстепенными цепями. Изменилось не только расположение, но и номиналы ключевых элементов защиты, особенно для систем впрыска топлива и освещения.

Ключевые отличия по годам

Параметр	Модели до 2006 г.	Модели после 2006 г.
Главный блок	Салон (водительская сторона)	Моторный отсек (у АКБ)
Дополнительный блок	Моторный отсек (у АКБ)	Салон (у левой стойки)
Номинал F7 (топливный насос)	15А	20А
Номинал F18 (противотуманки)	Отсутствует	15А

Особенности ранних моделей (до 2006):

• Централизованное расположение предохранителей салонных систем
• Защита цепи ЭБУ предохранителем на 10А (F3)
• Отсутствие отдельных слотов для дополнительного оборудования (например, обогрева зеркал)

Изменения в рестайлинговых версиях:

1. Введение предохранителя на 30А (F2) для цепи стартера
2. Добавление отдельного слота F9 (10А) для реле повторителей поворотов
3. Увеличение номинала для цепи прикуривателя с 15А до 20А (F13)
4. Появление резервных позиций для подключения нештатного оборудования

Перемаркировка элементов защиты потребовала обязательной сверки с актуальной схемой конкретного года выпуска при замене. Наиболее критичны различия в цепях управления двигателем: ошибка в подборе номинала может вызвать некорректную работу ЭСУД.

Советы по поддержанию контактов в блоках предохранителей в чистоте

Чистые контакты в блоках предохранителей Lanos критически важны для стабильной работы электрооборудования. Окисление или загрязнение металлических поверхностей нарушает проводимость, вызывая перегрев элементов, ложные срабатывания защиты и отказы потребителей энергии.

Регулярная профилактика предотвращает проблемы с фарами, стеклоподъемниками, магнитолой и другими системами. Особое внимание уделите основному монтажному блоку в салоне (у педали тормоза) и подкапотному релейному отсеку, где контакты наиболее уязвимы к влаге и пыли.

Практические рекомендации

Соблюдайте последовательность действий при обслуживании:

1. Отключите минусовую клемму АКБ перед любыми манипуляциями
2. Аккуратно извлеките предохранители и реле, фиксируя их исходное положение
3. Очищайте контактные ножки мелкозернистой наждачной бумагой (№600-800) или специальным стирателем ржавчины
4. Протрите посадочные гнёзда в блоке ватной палочкой, смоченной в очистителе контактов или изопропиловом спирте
5. После высыхания нанесите токопроводящую смазку для защиты от окисления

Используйте только рекомендованные материалы:

Инструмент/материал	Назначение
Ватные палочки	Точечная очистка гнёзд
Сжатый воздух	Удаление пыли без разборки
Диэлектрическая смазка	Защита контактов после обработки
Пластиковый пинцет	Безопасное извлечение предохранителей

Избегайте абразивных паст, металлических щёток и агрессивных растворителей – они повреждают защитное покрытие контактов. Проводите осмотр блоков каждые 15 000 км или при первых признаках нестабильной работы электрооборудования.

Список источников

Предохранители в автомобиле Ланос обеспечивают защиту электроцепей от перегрузок и коротких замыканий. Понимание их расположения и функций критично для самостоятельного обслуживания и ремонта.

Схема блока предохранителей может варьироваться в зависимости от года выпуска автомобиля и комплектации. Для точной диагностики всегда сверяйтесь с актуальными данными.

• Официальное руководство по эксплуатации Daewoo Lanos / Chevrolet Lanos / ZAZ Sens
• Руководство по ремонту и обслуживанию от издательства "Легион-Автодата" (разделы по электрооборудованию)
• Электрические схемы из технической документации завода-производителя
• Каталоги автозапчастей (Intercars, Exist) с описанием номиналов предохранителей
• Форумы владельцев (Lanos-клуб, Drive2) - практический опыт замены и диагностики
• Видеоинструкции от автоэлектриков по диагностике цепей Ланоса
• Справочники по автомобильной электронике (разделы о системах защиты)

Видео: Расположение, обозначение предохранителей и реле в Дэу Сенс, Ланос.
