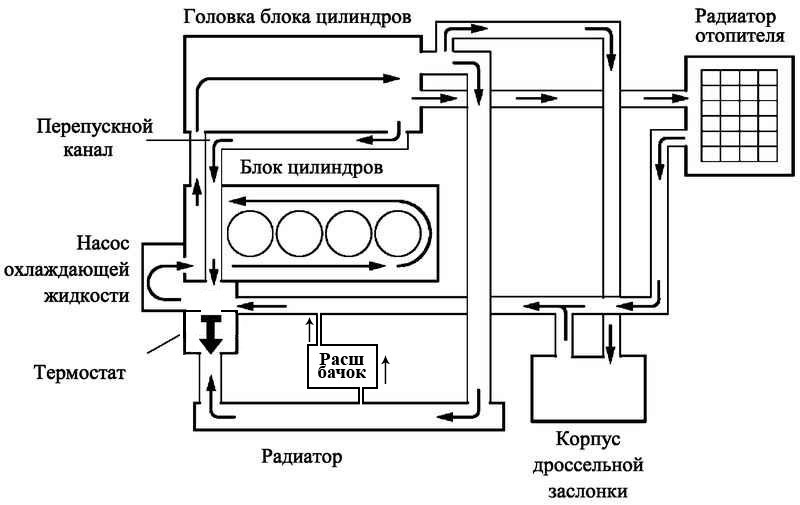

Схема движения охлаждающей жидкости в двигателе

Статья обновлена: 18.08.2025

Эффективное охлаждение двигателя критически важно для его надежной работы и долговечности.

Система отводит избыточное тепло через циркулирующую жидкость, защищая детали от перегрева и деформации.

Радиатор, водяной насос, термостат и рубашка охлаждения двигателя образуют замкнутый контур циркуляции.

Понимание схемы движения тосола позволяет диагностировать неисправности и оптимизировать тепловой режим силового агрегата.

Конструкция и функции водяного насоса (помпы)

Основная функция водяного насоса – принудительная циркуляция охлаждающей жидкости по малому и большому кругам системы. Он создаёт необходимое давление для преодоления гидравлического сопротивления рубашки охлаждения двигателя, радиатора и патрубков, обеспечивая стабильный теплосъём с нагретых деталей.

Конструктивно помпа состоит из литого корпуса (часто алюминиевого) с входным/выходным патрубками, вала на подшипниках качения, крыльчатки (импеллера) и сальникового уплотнения. Привод осуществляется клиновым или зубчатым ремнём от шкива коленвала, реже – шестернями или электростартером в гибридных системах.

Ключевые компоненты и особенности

Крыльчатка: Лопастное колесо (стальное, пластиковое или чугунное), создающее поток жидкости центробежным принципом.
Сальник: Двойное уплотнение (керамическое/графитовое) предотвращает утечки жидкости вдоль вала.
Подшипники: Закрытые шарикоподшипники, не требующие обслуживания, воспринимают радиальные нагрузки.
Термостат: Часто интегрирован в корпус насоса для управления контурами циркуляции.

Параметр	Значение/Характеристика
Производительность	До 6000 л/ч при 5000–7000 об/мин
Рабочая температура	−40°C до +130°C
Ресурс	60 000–150 000 км (зависит от качества уплотнений)

Критические неисправности включают износ сальника (протечки), люфт подшипников (шум, вибрация) и коррозию крыльчатки. Приводной ремень требует периодической замены совместно с насосом для исключения обрыва.

Принцип работы термостата при прогреве двигателя

Термостат выполняет функцию клапана, регулирующего направление потока охлаждающей жидкости в зависимости от температуры двигателя. Его конструкция включает термочувствительный элемент (обычно восковой наполнитель), который расширяется или сжимается под воздействием тепла.

При холодном пуске двигателя термостат находится в закрытом состоянии, блокируя доступ жидкости к основному радиатору. Это обеспечивает циркуляцию ОЖ только по малому кругу: через рубашку охлаждения двигателя, помпу и радиатор печки салона.

Фазы работы

1. Закрытое состояние (прогрев):

Температура ОЖ ниже 80-95°C (зависит от модели термостата)
Основной клапан перекрывает патрубок к радиатору
Жидкость циркулирует только через двигатель и отопитель

2. Начало открытия:

При достижении рабочей температуры воск в термоэлементе плавится и расширяется
Шток выдвигается, преодолевая сопротивление пружины
Клапан постепенно открывает доступ к основному радиатору

3. Полное открытие:

При температуре ~95-105°C клапан открывается полностью
ОЖ поступает в радиатор для интенсивного охлаждения
Циркуляция происходит по большому кругу

Состояние	Температура ОЖ	Путь циркуляции
Закрыт	до 80-95°C	Малый круг (двигатель, печка)
Частично открыт	85-100°C	Комбинированный поток
Полностью открыт	выше 100°C	Большой круг (с радиатором)

Результат: Ускоренный прогрев двигателя до оптимальной температуры и поддержание стабильного теплового режима. При выходе из строя термостат теряет способность регулировать поток, вызывая перегрев или недогрев силового агрегата.

Температурное открытие большого круга циркуляции

Термостат выполняет критическую функцию регулирования потока охлаждающей жидкости между малым и большим контурами системы. При холодном пуске двигателя основной клапан термостата плотно закрыт, что блокирует доступ антифриза к радиатору и направляет жидкость по малому кругу через рубашку охлаждения двигателя и радиатор отопителя салона. Это обеспечивает быстрый прогрев мотора до рабочей температуры.

По мере нагрева охлаждающей жидкости восковой наполнитель в термоэлементе термостата начинает плавиться и расширяться. При достижении заданной температуры открытия (обычно 85–95°C для современных двигателей) давление расплава преодолевает усилие возвратной пружины, что приводит к постепенному смещению основного клапана. Данный процесс инициирует переключение циркуляции на большой круг.

Принцип работы и ключевые параметры

Температура полного открытия термостата строго калибруется производителем и варьируется в зависимости от модели двигателя. Характеристики процесса:

Начало открытия: клапан приоткрывается при достижении пороговой температуры, обеспечивая плавный переход циркуляции
Диапазон работы: между температурой начала открытия и полного открытия (обычно 7–15°C)
Полное открытие: основной клапан полностью освобождает проток к радиатору при 100–105°C, обеспечивая максимальную эффективность охлаждения

Контроль состояния термостата осуществляется по двум основным признакам: время прогрева двигателя (слишком долгое указывает на заклинивание в открытом положении) и стабильность рабочей температуры на прогретом моторе (резкие колебания или перегрев сигнализируют о неисправности).

Схема движения жидкости через радиатор отопления салона

Нагретая охлаждающая жидкость от двигателя поступает в радиатор печки через подводящий патрубок. Циркуляцию обеспечивает помпа системы охлаждения, создающая необходимое давление в малом контуре. Теплоноситель проходит через соты теплообменника, отдавая тепловую энергию.

Охлаждённая жидкость выводится через отводящий шланг обратно в систему. Регулировка температуры в салоне осуществляется краном печки, который перекрывает/открывает поток через радиатор. Часть антифриза постоянно движется через теплообменник для поддержания стабильного теплообмена.

Ключевые элементы контура

Подводящий патрубок – подаёт горячий антифриз от ГБЦ
Алюминиевый/медный теплообменник – передаёт тепло воздуху
Обратный патрубок – возвращает жидкость к водяному насосу
Кран печки – регулирует интенсивность потока (механический/электрический)

Параметр	Влияние на отопление
Скорость помпы	Определяет давление и объём проходящей жидкости
Положение крана	Регулирует количество теплоносителя в радиаторе
Чистота сот	Загрязнения снижают эффективность теплоотдачи

Воздушный поток от вентилятора усиливает теплопередачу, обдувая радиатор. Важно избегать воздушных пробок в контуре, нарушающих циркуляцию. Для диагностики неисправностей контролируют температуру патрубков и равномерность прогрева теплообменника.

Путь потока антифриза через основной радиатор охлаждения

Антифриз поступает в радиатор через верхний патрубок, соединённый с выпускным отверстием термостата или водяной рубашки двигателя. Нагретая жидкость проходит через сердцевину радиатора, состоящую из множества тонких трубок и охлаждающих пластин.

Воздушный поток, создаваемый движением автомобиля или вентилятором, интенсивно отводит тепло от трубок радиатора. Охлаждённая жидкость собирается в нижнем бачке радиатора и направляется через нижний патрубок обратно в водяной насос для повторного цикла.

Ключевые элементы циркуляции

Верхний бачок: Приём горячего антифриза от двигателя
Сердцевина: Теплообменные трубки и пластины
Охлаждающие пластины: Увеличивают площадь теплоотдачи
Нижний бачок: Сбор охлаждённой жидкости
Дренажная пробка: Для слива антифриза

Направление потока	Температурный режим	Скорость циркуляции
Сверху вниз	95-105°C на входе	Зависит от оборотов насоса
Гравитация + давление насоса	70-85°C на выходе	Регулируется термостатом

Важно: Эффективность охлаждения напрямую зависит от чистоты сердцевины радиатора и отсутствия воздушных пробок в системе. Засорение трубок или повреждение пластин снижает теплопередачу, что может привести к перегреву двигателя.

Назначение и место установки расширительного бачка

Расширительный бачок компенсирует изменение объёма охлаждающей жидкости при нагреве и остывании двигателя. При работе двигателя жидкость расширяется, её излишки поступают в бачок, предотвращая рост давления сверх расчётного. При остывании система втягивает жидкость обратно, исключая образование воздушных пробок и обеспечивая постоянное заполнение контура.

Бачок поддерживает стабильное давление в системе через герметичную крышку с клапанами. Впускной клапан допускает подсос жидкости или воздуха при падении давления ниже атмосферного, а выпускной стравливает избыточное давление при перегреве, защищая патрубки и радиатор от повреждений.

Функции и расположение

Основные функции:

Компенсация теплового расширения ОЖ без потерь
Предотвращение кавитации водяного насоса
Удаление воздушных пузырей из системы
Визуальный контроль уровня охлаждающей жидкости
Резервуар для долива антифриза

Типовые места установки:

Расположение	Особенности
Рядом с радиатором	Лёгкий доступ, удобство обслуживания
На кронштейне над двигателем	Максимальная точка контура для стравливания воздуха
На крыле (в моторном щите)	Защита от вибраций двигателя

Бачок соединяется патрубком с верхним коллектором радиатора или термостатом, обеспечивая постоянную связь с атмосферой через клапан крышки. Уровень жидкости контролируется по меткам MIN и MAX на корпусе при холодном двигателе.

Контроль температуры: датчики ОЖ и их расположение

Датчики температуры охлаждающей жидкости (ДТОЖ) являются критически важными элементами для управления работой двигателя и системы охлаждения. Они непрерывно измеряют температуру ОЖ, преобразуя тепловую энергию в электрический сигнал, который передается в электронный блок управления (ЭБУ) двигателя.

На основании полученных данных ЭБУ рассчитывает и корректирует ключевые параметры работы двигателя для обеспечения оптимальной температуры, максимальной эффективности и снижения вредных выбросов. К регулируемым параметрам относятся:

Впрыск топлива (длительность импульса форсунок)
Угол опережения зажигания
Управление электровентилятором радиатора
Холостые обороты
Активация рециркуляции отработавших газов (EGR)

Расположение датчиков ОЖ

Основной датчик температуры ОЖ устанавливается в наиболее горячих точках контура охлаждения двигателя, чтобы оперативно фиксировать изменения температуры:

Выходящий патрубок ГБЦ: Наиболее распространенное место монтажа, обеспечивающее контроль температуры жидкости сразу после двигателя.
Корпус термостата: Позволяет контролировать температуру перед термостатом, что критично для его своевременного открытия.
Верхний бачок радиатора: Реже, но используется для контроля температуры жидкости после радиатора.

В современных автомобилях часто используется два датчика:

Основной датчик для ЭБУ: Расположен на ГБЦ или в корпусе термостата.
Датчик для приборной панели: Может располагаться отдельно (например, на радиаторе) или сигнал берется с основного датчика через ЭБУ.

Типичные признаки неисправности ДТОЖ включают неверные показания температуры на приборной панели, затрудненный запуск (особенно холодный), повышенный расход топлива, нестабильные обороты холостого хода и перегрев двигателя из-за несвоевременного включения вентилятора.

Функции вентилятора охлаждения и условия его включения

Вентилятор охлаждения обеспечивает принудительный обдув радиатора при недостаточной естественной конвекции, усиливая теплоотвод от охлаждающей жидкости. Он предотвращает критические температурные скачки, поддерживая тепловой баланс двигателя в сложных эксплуатационных условиях.

Активация вентилятора контролируется электронным блоком управления (ЭБУ) на основе данных датчиков температуры. Система анализирует текущие параметры работы двигателя и внешние факторы для своевременного включения/выключения устройства.

Ключевые функции

Интенсификация теплообмена – создание воздушного потока через соты радиатора при низкой скорости движения автомобиля
Экстренное охлаждение – предотвращение перегрева мотора в критических режимах (буксировка, пробки, жаркий климат)
Поддержка кондиционера – синхронная работа с конденсатором климатической системы
Стабилизация температуры – удержание рабочего диапазона 85-105°C для оптимальной эффективности ДВС

Условия активации вентилятора:

Фактор включения	Пороговые значения	Дополнительные условия
Температура ОЖ в радиаторе	95-105°C (зависит от модели авто)	Длительная работа на холостом ходу
Давление в системе кондиционирования	≥16-18 bar	Активация А/С независимо от температуры ОЖ
Аварийный режим	Срабатывание при отказе основного датчика	Постоянная работа до устранения неисправности

Работа перепускного клапана термостата в малом круге

Перепускной клапан термостата интегрирован в корпус основного клапана и выполняет критическую функцию при холодном пуске двигателя. Его конструкция обеспечивает принудительное направление охлаждающей жидкости исключительно по малому кругу циркуляции, минуя радиатор, для ускорения прогрева силового агрегата до рабочей температуры.

При температуре ОЖ ниже 80–95°C (в зависимости от модели термостата) основной клапан плотно закрыт, а перепускной открыт под давлением насоса. Это создает замкнутый контур: жидкость движется от насоса → через рубашку двигателя и ГБЦ → в термостат → через перепускной клапан → обратно к насосу. Циркуляция через радиатор и расширительный бачок блокируется.

Принцип функционирования

Ключевые этапы работы:

Прогрев двигателя: Термочувствительный элемент (восковой наполнитель) сжат, удерживая основной клапан закрытым, а перепускной – открытым.
Открытие основного клапана: При достижении температуры срабатывания воск плавится и расширяется, перемещая шток. Это постепенно закрывает перепускной клапан и открывает основной.
Стабилизация температуры: В переходном режиме термостат дозирует потоки через оба клапана, поддерживая оптимальный тепловой баланс.

Состояние двигателя	Положение перепускного клапана	Направление потока ОЖ
Холодный запуск	Полностью открыт	Малый круг (двигатель → термостат → насос)
Прогрев до рабочей температуры	Частично открыт/закрыт	Комбинированный поток (малый круг + радиатор)
Рабочая температура	Полностью закрыт	Большой круг (двигатель → радиатор → насос)

Важно: Неисправность перепускного клапана (заклинивание в закрытом положении) вызывает перегрев на малых оборотах, так как блокирует циркуляцию даже по малому кругу. При заклинивании в открытом состоянии двигатель долго прогревается, а в режиме нагрузки возможен перегрев из-за недостаточного охлаждения в радиаторе.

Элементы слива охлаждающей жидкости в системе

Слив охлаждающей жидкости осуществляется через специальные технологические отверстия, расположенные в нижней части ключевых компонентов системы. Эти элементы обеспечивают полное удаление антифриза при обслуживании или ремонте двигателя.

Доступ к сливным точкам требует частичной разборки элементов подкапотного пространства. Обязательно соблюдение мер предосторожности: слив производится только на остывшем двигателе во избежание ожогов.

Основные компоненты слива

Элемент	Расположение и функции
Сливная пробка радиатора	Пластиковая/металлическая заглушка в нижнем бачке радиатора. Имеет шестигранную головку или шлицы под плоскую отвёртку.
Сливной кран блока цилиндров	Резьбовая пробка на боковой или задней стенке блока. Часто скрыта под выпускным коллектором или кронштейнами.
Патрубки нижнего уровня	Нижний шланг радиатора и шланг отопителя. Демонтаж обеспечивает частичный слив и сброс давления.

Дополнительные особенности:

На некоторых моделях присутствует дренажный клапан расширительного бачка для удаления излишков жидкости
Пробки оснащаются магнитными вставками для сбора металлической стружки в системе
Обязательна замена уплотнительных шайб при повторной установке пробок

Гидравлические сопротивления в контурах циркуляции

Гидравлические сопротивления в системе охлаждения двигателя возникают из-за сил трения и местных препятствий потоку жидкости. Они напрямую влияют на производительность насоса и эффективность циркуляции ОЖ по контурам. Превышение допустимого сопротивления приводит к снижению расхода жидкости и ухудшению теплоотвода.

Основными факторами сопротивления являются геометрия каналов рубашки охлаждения блока/головки, конструктивные особенности теплообменников (радиатор, отопитель), а также элементы регулирования потока (термостаты, клапаны). Особое внимание уделяется минимизации потерь в узких сечениях и зонах резкого изменения направления потока.

Источники и последствия сопротивлений

Ключевые компоненты, создающие гидравлические сопротивления:

Рубашка охлаждения двигателя: Извилистые каналы малого сечения, особенно в ГБЦ
Радиатор: Турбулентность потока в трубках и сопротивление сотейников
Патрубки и шланги: Резкие изгибы, уменьшение диаметра на соединениях
Термостат: Сужение проходного сечения в закрытом состоянии
Помпа: Локальные завихрения на входе/выходе крыльчатки

Некомпенсированные сопротивления вызывают:

Падение давления на выходе помпы
Увеличение нагрузки на водяной насос
Неравномерное охлаждение цилиндров
Риск кавитации в зонах низкого давления

Тип сопротивления	Локализация	Методы снижения
Местные потери	Изгибы патрубков, термостат	Увеличение радиусов поворотов, оптимизация клапанов
Линейные потери	Длинные магистрали, малый диаметр шлангов	Применение трубок с низкой шероховатостью, укорочение трасс
Конструктивные	Соты радиатора, каналы ГБЦ	Аэродинамическое профилирование, устранение "карманов"

Расчет суммарного сопротивления выполняется по формуле: ΔP = ξ·(ρ·V²)/2, где ξ – коэффициент сопротивления участка, ρ – плотность ОЖ, V – скорость потока. Для комплексной оценки используют гидравлические характеристики контуров, построенные при тестировании системы.

Терморегуляция системы при экстремальных нагрузках

При экстремальных нагрузках (буксировка, бездорожье, жаркий климат) система охлаждения переходит в режим интенсивного теплоотвода. Датчики температуры фиксируют критические показатели (105–120°C), активируя принудительное охлаждение: вентиляторы радиатора работают на максимальных оборотах, помпа увеличивает циркуляцию ОЖ, а термостат поддерживает открытое положение для постоянного потока через радиатор.

Электронный блок управления (ЭБУ) синхронизирует компоненты: корректирует топливно-воздушную смесь для снижения тепловыделения, регулирует работу вентиляторов и при необходимости ограничивает мощность двигателя для предотвращения перегрева. Дополнительные контуры (масляный радиатор, интеркулер) усиливают теплообмен, снижая общую тепловую нагрузку.

Ключевые механизмы защиты

Расширительный бачок: компенсирует увеличение объема ОЖ при закипании, сбрасывая избыток через клапан
Двухступенчатый термостат: обеспечивает плавное/полное открытие при экстремальных температурах
Дублирующие датчики: контролируют температуру ГБЦ, выхлопных газов и масла для комплексной диагностики

Риск	Защитная реакция системы
Локальное закипание ОЖ	Активация аварийной циркуляции помпой + сигнал на панель приборов
Деформация ГБЦ	ЭБУ принудительно глушит двигатель при достижении 130°C
Снижение вязкости масла	Передача данных от масляного термодатчика для коррекции давления

Взаимодействие насоса охлаждающей жидкости и ремня ГРМ/приводного ремня

Насос охлаждающей жидкости (помпа) приводится в действие механически от коленчатого вала двигателя. В зависимости от конструкции двигателя, привод насоса ОЖ может осуществляться либо ремнем газораспределительного механизма (ГРМ), либо отдельным приводным ремнем (поликлиновым ремнем). В первом случае насос ОЖ интегрирован в контур ремня ГРМ и вращается синхронно с распредвалом, во втором – работает от общего приводного ремня, который также вращает генератор, компрессор кондиционера и другие агрегаты.

Синхронная и надежная работа насоса ОЖ критична для поддержания оптимального температурного режима двигателя. Нарушение натяжения ремня (проскальзывание) или его обрыв приводит к немедленной остановке насоса, прекращению циркуляции охлаждающей жидкости и быстрому перегреву двигателя. Особенно опасен обрыв ремня ГРМ, так как это может вызвать серьезные повреждения двигателя (например, встречу поршней с клапанами в интерференционных двигателях).

Особенности привода насоса ОЖ

Аспект	Привод от ремня ГРМ	Привод отдельным ремнем
Источник вращения	Коленчатый вал через ремень ГРМ	Коленчатый вал через поликлиновой ремень
Синхронность	Синхронно с распредвалом	Независимо от ГРМ, но зависит от общего привода
Регулировка натяжения	Натяжителем ремня ГРМ	Отдельным натяжителем
Последствия обрыва	Остановка насоса ОЖ и возможное повреждение клапанов двигателя	Остановка насоса ОЖ и других агрегатов (генератор, ГУР и т.д.)

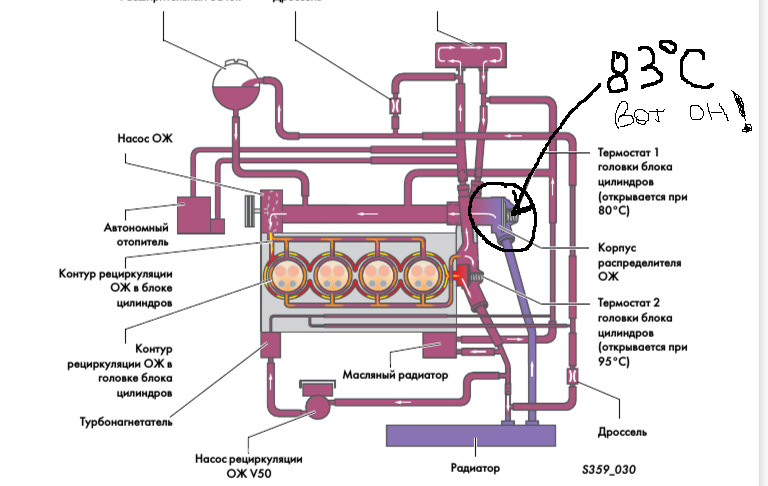

Схема подачи жидкости через турбонагнетатель (при наличии)

Охлаждающая жидкость поступает в турбонагнетатель по отдельному контуру системы охлаждения двигателя. Основная цель – отвод избыточного тепла от корпуса подшипников и горячей части турбины, защищая компоненты от перегрева и масляного коксования.

Поток жидкости организуется через два патрубка на корпусе турбокомпрессора: входной (для подачи) и выходной (для возврата). Жидкость циркулирует под давлением, создаваемым основным водяным насосом двигателя, проходя через внутренние каналы турбонагнетателя.

Ключевые элементы и направление потока

Источник подачи: Охлаждающая жидкость забирается из водяной рубашки головки блока цилиндров или магистрали системы охлаждения после термостата. Для регулировки может использоваться отдельный клапан или термостат.

Компоненты тракта:

Входной шланг/трубка: Подводит жидкость к нижнему или боковому патрубку турбонагнетателя.
Внутренние каналы турбины: Жидкость омывает корпус подшипников и зону горячей улитки, отводя тепло.
Выходной шланг/трубка: Отводит нагретую жидкость от верхнего патрубка турбонагнетателя.
Точка возврата: Нагретая жидкость вливается в обратную магистраль перед водяным насосом или в вход радиатора.

Особенности работы: Циркуляция происходит непрерывно при работе двигателя, включая режим "турботаймера" (после остановки мотора для защиты турбины). Давление в контуре соответствует общему давлению в системе охлаждения.

Особенности циркуляции в двигателях с теплообменником АКПП

Включение теплообменника автоматической коробки передач (АКПП) в контур охлаждения создает дополнительную ветвь циркуляции. Охлаждающая жидкость отводится от основного потока после выхода из двигателя и направляется в отдельный теплообменник, интегрированный в гидроблок АКПП. Здесь происходит отвод избыточного тепла от трансмиссионной жидкости, предотвращая её перегрев и деградацию.

После прохождения через теплообменник АКПП, поток охлаждающей жидкости возвращается в основной контур. Точка врезки обратной магистрали обычно расположена перед термостатом или входом в радиатор двигателя. Это позволяет учитывать температуру жидкости, прошедшей через АКПП, при регулировании общего теплового режима системы. Нагрузка на основной радиатор возрастает, так как он рассеивает тепло от двух источников.

Ключевые отличия от стандартной схемы

Двухконтурная тепловая нагрузка: Радиатор отводит тепло одновременно от двигателя и трансмиссионной жидкости АКПП.
Последовательное подключение: Теплообменник АКПП чаще включается последовательно в магистраль "двигатель – радиатор", реже – через параллельный контур с клапаном.
Температурный приоритет: При холодном пуске термостат может задерживать циркуляцию через радиатор, но жидкость продолжает поступать в теплообменник АКПП для быстрого прогрева трансмиссии.
Риски перегрева: Засорение радиатора или низкая скорость вентилятора критичнее, так как перегрев одновременно затрагивает двигатель и АКПП.

Элемент	Назначение в контуре	Особенности работы
Теплообменник АКПП	Передача тепла от трансмиссионной жидкости к антифризу	Может иметь байпасный клапан для ограничения потока при низких температурах
Термостат	Регулировка потока через радиатор	Учитывает суммарный нагрев жидкости от двигателя и АКПП
Водяной насос	Создание давления в контуре	Должен преодолевать дополнительное сопротивление магистрали АКПП

Рециркуляция горячей жидкости из теплообменника АКПП перед термостатом требует точной калибровки системы. Инженеры рассчитывают пропускную способность магистралей и параметры термостата, чтобы гарантировать оптимальный температурный баланс обоих агрегатов в условиях максимальной нагрузки.

Диагностика воздушных пробок в контуре охлаждения

Воздушные пробки препятствуют равномерной циркуляции охлаждающей жидкости, вызывая локальные перегревы двигателя и некорректную работу термостата или датчиков. Их образование часто связано с нарушением герметичности системы, некачественной заменой ОЖ или неправильным заполнением контура после ремонтных работ.

Ключевым признаком наличия воздушной пробки является нестабильный температурный режим: стрелка указателя температуры двигателя резко колеблется, при этом нижний патрубок радиатора остается холодным даже после прогрева. Дополнительными симптомами служат шумы (бульканье) в салоне при работе печки и слабый поток теплого воздуха из дефлекторов.

Методы выявления и устранения

Визуальный контроль на холодном двигателе:
- Проверить уровень ОЖ в расширительном бачке
- Осмотреть соединения патрубков и радиатора на подтеки
Прогрев с открытым расширительным бачком:
- Завести мотор без герметичной крышки бачка
- Довести температуру до рабочей, отслеживая выход пузырей
- Добавить ОЖ при падении уровня
Принудительная прокачка контура:
- Сдавить верхние патрубки для вытеснения воздуха
- Использовать вакуумные устройства для создания разрежения в системе

Важно: После удаления пробки обязательна проверка эффективности отопителя и стабильности температуры на всех режимах работы двигателя. При повторном возникновении проблемы необходима углубленная диагностика на герметичность под давлением.

Термоклапан системы рециркуляции отработавших газов (EGR)

Термоклапан EGR является ключевым компонентом системы рециркуляции, регулирующим подачу отработавших газов во впускной коллектор на основе температуры охлаждающей жидкости. Он напрямую связан с контуром охлаждения двигателя через специальные каналы или тепловые элементы, использующие нагрев ОЖ для активации.

При холодном пуске клапан блокирует рециркуляцию, обеспечивая быстрый прогрев мотора и стабильную работу. По достижении ОЖ заданной температуры (обычно 50-70°C) термоэлемент открывает канал EGR, снижая выбросы NOx за счет уменьшения пиковых температур сгорания.

Принцип работы и влияние на систему охлаждения

Конструктивные особенности:

Термоклапан содержит восковой термоэлемент, расширяющийся под действием нагретой ОЖ
Механическая связь с диафрагмой или штоком клапана EGR
Интеграция в малый контур охлаждения для быстрого отклика

Критические параметры работы:

Температура открытия	50-70°C
Температура полного открытия	90-100°C
Зависимость от давления ОЖ	Прямая (при низком давлении срабатывание замедляется)

Неисправности термоклапана проявляются через:

Перегрев двигателя при заклинивании в закрытом положении
Провалы мощности и детонацию при постоянном открытом состоянии
Нарушение теплового баланса из-за некорректного управления рециркуляцией

Влияние пропускной способности патрубков на скорость потока

Пропускная способность патрубков напрямую определяет максимальный объем охлаждающей жидкости, способный пройти через сечение за единицу времени. Уменьшение внутреннего диаметра или наличие деформаций создает гидравлическое сопротивление, которое снижает объемный расход ОЖ. Это аналогично сужению русла реки, где поток ускоряется локально в узком участке, но общая пропускная способность системы падает.

Скорость потока в системе охлаждения регулируется не только производительностью помпы, но и сечением патрубков. При постоянной мощности водяного насоса уменьшение диаметра магистрали вызовет рост скорости движения жидкости на конкретном участке согласно уравнению неразрывности: Q = V × A (где Q – расход, V – скорость, A – площадь сечения). Однако суммарная эффективность теплоотвода зависит от общего объема прокачанной через радиатор ОЖ, а не от локальной скорости.

Ключевые зависимости

Обратная пропорциональность: Скорость потока в отдельном патрубке возрастает при уменьшении его сечения, но только если расход жидкости остается неизменным.
Ограничение общего расхода: Слишком узкие патрубки создают сопротивление, снижающее общий объем ОЖ, проходящей через систему за время (л/мин). Это критично для отвода тепла.
Турбулентность: Высокая скорость в узких местах усиливает турбулентность, что улучшает теплообмен со стенками, но увеличивает нагрузку на насос и риск кавитации.

Диаметр патрубка	Локальная скорость потока	Общий расход ОЖ	Гидросопротивление
Увеличен	Снижается	Растет (при достаточной мощности помпы)	Падает
Уменьшен	Растет	Падает	Растет

Последствия зауженных патрубков: Повышенная скорость не компенсирует снижение общего объема циркуляции. Меньшее количество ОЖ успевает отвести меньше тепла от двигателя и хуже охлаждается в радиаторе. Это ведет к риску перегрева, особенно под нагрузкой. Дополнительно возрастает давление в системе и нагрузка на помпу, сокращая ее ресурс.

Оптимизация системы: Сечение магистралей подбирается инженерами под производительность насоса и тепловую нагрузку двигателя. Использование патрубков с диаметром меньше штатного – частая причина перегрева. Важно исключать перегибы, внутренние наплывы резины или деформации, которые работают как искусственное сужение.

Интеграция охлаждающего контура с системой впуска воздуха

Интеграция контура охлаждения с системой впуска реализуется через теплообменник (интеркулер), подключенный к магистралям ОЖ. Нагретая жидкость отводится от двигателя, циркулирует через интеркулер, где отдает тепло поступающему воздуху. Это требует врезки дополнительных патрубков в основной контур и установки расширительного бачка с учетом возросшего объема циркулирующей жидкости.

Теплообменник монтируется между турбокомпрессором и впускным коллектором, обеспечивая принудительный теплоотвод. Регулировка потока ОЖ может осуществляться термостатическим клапаном, реагирующим на температуру наддувочного воздуха. Герметичность соединений критична для предотвращения утечек антифриза и подсоса воздуха.

Функциональные аспекты интеграции

Ключевые задачи:

Снижение температуры воздуха на 40-60°C после компрессора
Увеличение плотности воздушного заряда на 15-20%
Предотвращение детонации при высоком давлении наддува

Конструктивные особенности: Алюминиевые трубчато-пластинчатые теплообменники обеспечивают КПД до 85%. Для скоростных режимов применяют двухконтурные системы с отдельным насосом. Обязательна установка воздухоотделителя в верхней точке контура.

Параметр	Без интеркулера	С интеркулером
Температура впуска	120-180°C	60-80°C
Мощность двигателя	Снижение на 10-15%	Пиковые значения
Допустимое давление наддува	0.8-1.0 бар	1.5-2.5 бар

Аварийные режимы циркуляции при отказе термостата

При отказе термостата в закрытом положении основной контур циркуляции охлаждающей жидкости блокируется. Жидкость движется исключительно по малому кругу через рубашку двигателя и радиатор отопителя, минуя основной радиатор. Это приводит к отсутствию эффективного охлаждения двигателя, быстрому перегреву даже при низких нагрузках и риску деформации деталей силового агрегата.

Если термостат заклинивает в открытом состоянии, охлаждающая жидкость постоянно циркулирует по большому кругу через основной радиатор независимо от температуры двигателя. Мотор не достигает рабочей температуры длительное время (особенно зимой), увеличивается расход топлива, ухудшается работа отопителя салона и ускоряется износ цилиндропоршневой группы из-за конденсации топлива на холодных стенках цилиндров.

Ключевые последствия отказа

Перегрев двигателя - при заклинившем закрытом термостате
Хронический недогрев - при постоянно открытом термостате
Повышенный износ трущихся пар из-за неправильного температурного режима
Снижение эффективности системы отопления салона
Увеличение расхода топлива на 10-15%

Режим отказа	Циркуляция	Основная опасность
Заклинил закрытым	Только малый круг	Мгновенный перегрев двигателя
Заклинил открытым	Постоянно большой круг	Работа ниже рабочей температуры

Список источников

При подготовке материалов по схемам циркуляции охлаждающей жидкости и системы охлаждения двигателя использовались специализированные технические издания, руководства производителей и учебная литература. Достоверность информации обеспечивалась анализом инженерной документации и современных стандартов автомобилестроения.

Ниже приведены ключевые источники, содержащие детальные описания конструкций, принципов работы и визуализации систем охлаждения ДВС. Все ресурсы доступны в печатном или цифровом формате для углубленного изучения темы.

Техническая литература и нормативные материалы

Учебники по устройству автомобилей для профильных образовательных учреждений (авторы: В.К. Вахламов, А.С. Иванов)
Руководства по ремонту и обслуживанию конкретных моделей двигателей (издательства: Haynes, Bentley Publishers)
Отраслевые стандарты ГОСТ Р 54120-2010 "Двигатели внутреннего сгорания. Системы охлаждения"
Техническая документация производителей ОЖ (Liqui Moly, Motul, Castrol)
Методические пособия по тепловым расчетам ДВС (МГТУ им. Баумана, МАДИ)
