Схема электрооборудования Daewoo Nexia - ключевые особенности

Статья обновлена: 18.08.2025

Daewoo Nexia – популярный автомобиль на постсоветском пространстве, чья надежная конструкция включает сложную электронную систему.

Понимание схемы электрооборудования критично для диагностики неисправностей, самостоятельного ремонта и модернизации компонентов автомобиля.

Электрическая система Nexia имеет характерные особенности: централизованные блоки реле и предохранителей, специфичную разводку жгутов, чувствительность к перегрузкам и зависимость от качества контактов.

Подключение системы зажигания: рабочие параметры компонентов

Подключение системы зажигания Daewoo Nexia требует строгого соблюдения электрической схемы и параметров компонентов. Центральным элементом является модуль зажигания (расположен на блоке цилиндров), объединяющий две катушки зажигания и коммутатор. Он подключается 4-контактным разъемом: питание +12В (контакт B+), сигнал управления от ЭБУ (контакт IGt), общая масса (контакт GND) и выход на тахометр (контакт TACHO).

Высоковольтные провода от катушек направляются к свечам в порядке 1-4-2-3 (цилиндры 1 и 4 – первая катушка, 2 и 3 – вторая). Датчик положения коленвала (индуктивного типа) монтируется напротив задающего диска маховика с номинальным зазором 0.5-1.5 мм, его сопротивление обмотки составляет 500-600 Ом при 20°C. Обрыв цепи или отклонение параметров приводят к полному отказу искрообразования.

Ключевые компоненты и их параметры

Модуль зажигания:

Рабочее напряжение: 9-14.5В
Ток первичной обмотки катушки: 6-8А
Сопротивление вторичных обмоток: 11-15 кОм (между выводами 1-4 и 2-3)

Свечи зажигания:

Тип: A17DVRM (NGK) или аналоги
Зазор электродов: 0.7-0.85 мм
Момент затяжки: 20-30 Н·м

Датчик Холла (распределитель):

Выходное напряжение: 0.3-0.5В (низкий уровень), 4.5-5В (высокий)
Сопротивление питания: 1-1.3 кОм
Частота импульсов: пропорциональна оборотам двигателя

Компонент	Контрольный параметр	Норма
Высоковольтные провода	Сопротивление	3-10 кОм/провод
Датчик коленвала	Зазор до диска	0.5±0.3 мм
Проводка ЭБУ-модуль	Сопротивление линии IGt	< 0.5 Ом

Важно: При замене модуля обязательна калибровка момента зажигания ЭБУ через диагностический разъем. Несоосность меток ГРМ вызывает фатальные ошибки в управлении искрообразованием, проявляющиеся как пропуски зажигания или детонация.

Диагностика типичных неисправностей цепи света и салонного оборудования Daewoo Nexia

Проблемы с освещением и салонными функциями часто вызваны нарушением контактов, окислением клемм, перегоранием предохранителей или ламп. Начинать диагностику следует с проверки целостности соответствующих предохранителей в монтажном блоке (расположен под панелью слева от руля), используя тестер или визуальный осмотр. Особое внимание уделите реле управления светом фар (К8) и габаритами (К7), так как их выход из строя приводит к полному отказу соответствующих цепей.

Распространенной точкой отказа являются контакты выключателей на рулевой колонке (указатели поворотов, ближний/дальний свет) и кнопки стеклоподъемников. Из-за постоянной механической нагрузки контакты загрязняются или подгорают, что требует разборки и чистки или замены узла. Для проверки цепи используйте мультиметр: измеряйте напряжение на клеммах ламп/потребителей при включенном зажигании, сравнивая с эталонными 12В. Отсутствие напряжения указывает на обрыв проводки или неисправность реле.

Типовые неисправности и методы их устранения

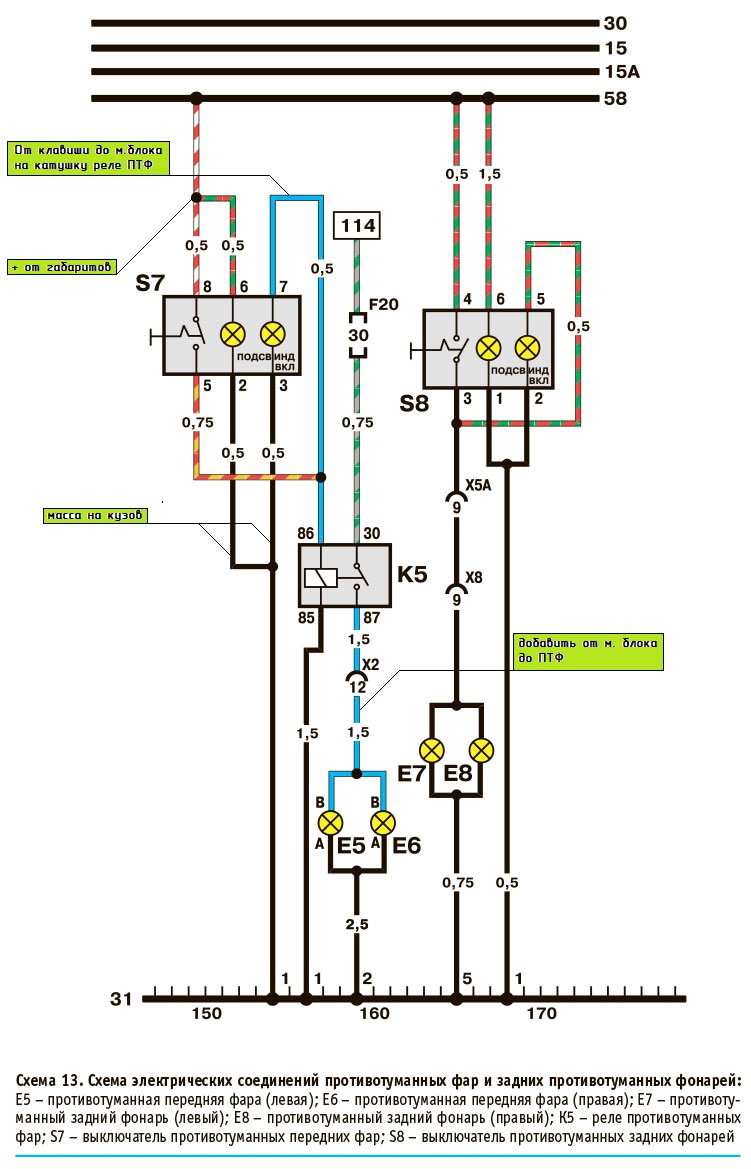

Внешнее освещение:

Не работают фары ближнего/дальнего света: Проверьте реле К8, предохранители F9 (20А) и F10 (20А). Осмотрите контакты подрулевого переключателя.
Отказ габаритных огней: Контролируйте реле К7, предохранители F17 (10А), F18 (10А). Проверьте массу кузова в районе фар (точки G101-G103).
Неисправности стоп-сигналов: Убедитесь в работоспособности выключателя на педали тормоза (расположен над педалью), предохранителя F3 (15А).

Салонное оборудование:

Не работают стеклоподъемники:
- Проверьте предохранитель F12 (30А) в монтажном блоке.
- Протестируйте реле стеклоподъемников (за монтажным блоком).
- Очистите контакты в кнопках управления и разъемах дверей.
Отказ плафона освещения: Осмотрите предохранитель F6 (10А), лампы плафона, контакты дверных концевиков.
Не функционирует прикуриватель: Проверьте предохранитель F1 (15А), целостность нагревательного элемента, контакты в гнезде.

Симптом	Основные точки проверки	Критичные компоненты
Не горят задние фонари	F17, F18, реле К7, масса G201 (под задним бампером)	Лампа 12В 5W (тип P21W)
Не работает подсветка панели приборов	F6 (10А), регулятор яркости, лампы подсветки	Резистор регулятора освещения
Отказ звукового сигнала	F4 (15А), реле сигнала (К5), контакты руля	Кольцевые контакты подрулевого штекера

Важно: При поиске обрыва провода используйте "прозвонку" мультиметром. Уделяйте внимание участкам возле лючков дверей и гофрам жгутов – там проводка часто перетирается. При замене ламп используйте только аналоги рекомендованной мощности (например, H4 60/55W для фар) во избежание перегрузки цепи.

Проверка генератора, АКБ и цепей зарядки по схеме

Проверку начинают с аккумуляторной батареи при выключенном двигателе. Измерьте напряжение на клеммах АКБ мультиметром: норма – 12.5-12.7 В. Падение ниже 12.3 В указывает на разряд или неисправность батареи. Осмотрите клеммы на предмет окисления и надежность контактов массы на кузове и двигателе, так как плохой контакт нарушает работу всей системы зарядки.

Запустите двигатель и проверьте напряжение на клеммах АКБ при 2000-2500 об/мин. Нормальный диапазон – 13.8-14.8 В. Значения ниже 13.5 В свидетельствуют о недостаточной зарядке (проблемы с генератором, цепями или регулятором), выше 15 В – о перезаряде (неисправность регулятора напряжения). Включите фары, печку и другие потребители – напряжение не должно падать ниже 13.5 В.

Алгоритм диагностики компонентов

При отклонениях от нормы выполните проверку по схеме электрооборудования:

Цепи генератора:
- Прозвоните мультиметром провод B+ (толстый кабель от генератора к АКБ) на обрыв и КЗ на массу.
- Проверьте целостность проводки от вывода L генератора к контрольной лампе заряда в комбинации приборов.
- Убедитесь в надежности контакта массы на корпусе генератора.
Генератор:
- Замерьте напряжение на выводе B+ генератора при работающем двигателе. Отличие от напряжения на АКБ более чем на 0.3 В указывает на плохой контакт в цепи.
- Проверьте диодный мост: переключите мультиметр в режим проверки диодов, отключите АКБ, снимите провод с B+. Норма: отсутствие КЗ между B+ и массой, бесконечное сопротивление в одном направлении и 400-700 Ом в другом.
Регулятор напряжения:
- Снимите регулятор с генератора. Подайте на щетки 12-14 В от АКБ через лампу 5 Вт. Лампа должна гореть в полнакала. Подайте 15-16 В – лампа должна погаснуть. Отсутствие реакции указывает на неисправность регулятора.

Важно: Все замеры проводите с учетом цветовой маркировки проводов на схеме электрооборудования Нексии. Особое внимание уделите контактам в разъемах генератора и реле зарядки – они часто окисляются. Проверка цепи "генератор-АКБ" обязательна при любых подозрениях на недозаряд, так как коррозия внутри кабеля снижает эффективность системы.
