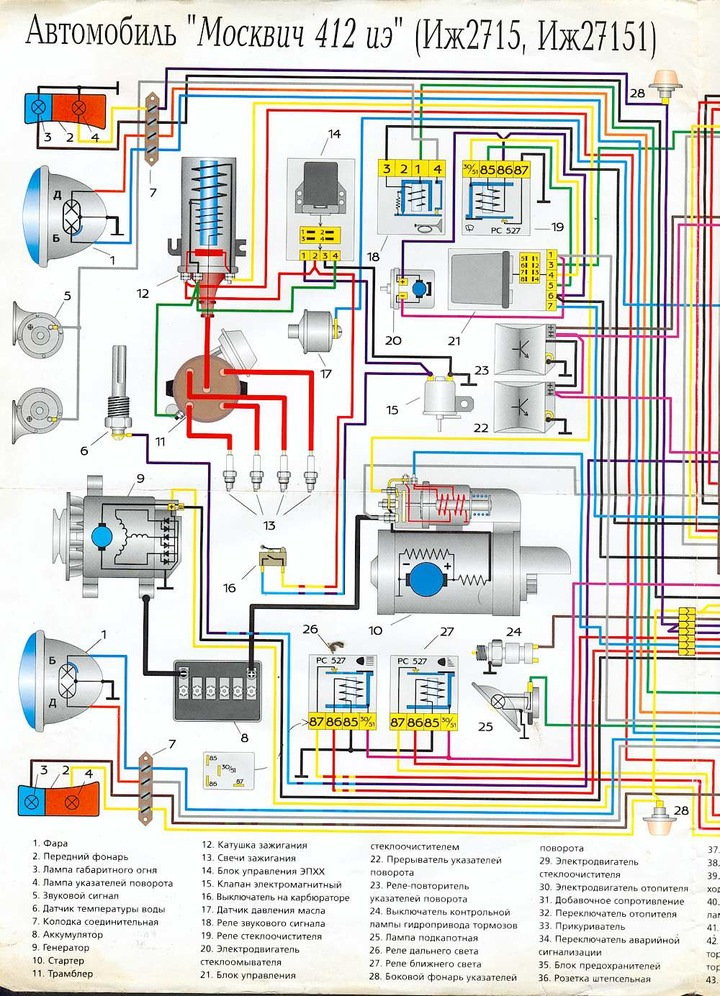

Схема электрооборудования Москвич-412 - руководство для владельцев
Статья обновлена: 18.08.2025
Электрическая система – ключевой компонент любого автомобиля, и Москвич 412 не исключение.
Знание его электросхемы критически важно для диагностики неисправностей, самостоятельного ремонта и грамотной модернизации.
Понимание принципов работы проводки, расположения реле, предохранителей и датчиков избавит владельца от многих проблем и сэкономит время.
Эта статья предоставит автолюбителям четкую и практичную информацию по электрической схеме легендарного советского автомобиля.
Типичные неисправности электросистемы: диагностика по схеме
Электросхема Москвича 412 служит ключевым инструментом при поиске проблем. Она позволяет визуально отследить пути прохождения тока, расположение реле, предохранителей и соединений между компонентами. Без понимания схемы диагностика превращается в хаотичную замену деталей.
При отказе любого узла первым делом проверяйте соответствие напряжения на клеммах значениям в схеме и целостность "массы". Используйте мультиметр для замеров в контрольных точках, сравнивая результаты с нормативными параметрами цепи. Особое внимание уделите разъемам – окисление контактов частая причина неполадок.
Распространенные неисправности и методы выявления
1. Проблемы с запуском:
- Не крутит стартер: Проверьте цепь от АКБ через замок зажигания (контакт "СТ") до втягивающего реле. Ищите обрыв провода 10 (красный) или неисправность реле стартера.
- Слабое вращение: Замерьте падение напряжения на клеммах стартера при запуске. Отклонение >0.5В от АКБ указывает на плохой контакт или коррозию проводов массы.
2. Сбои в зажигании:
- Отсутствие искры: Контролируйте "+" на катушке (провод 4К) при включенном зажигании. Отсутствие напряжения – признак обрыва в цепи от выключателя зажигания или реле.
- Прерывистая работа: Проверьте цепь низкого напряжения через прерыватель (провода 12, 14). Подозревайте износ контактов трамблера или повреждение провода к катушке.
3. Неисправности освещения:

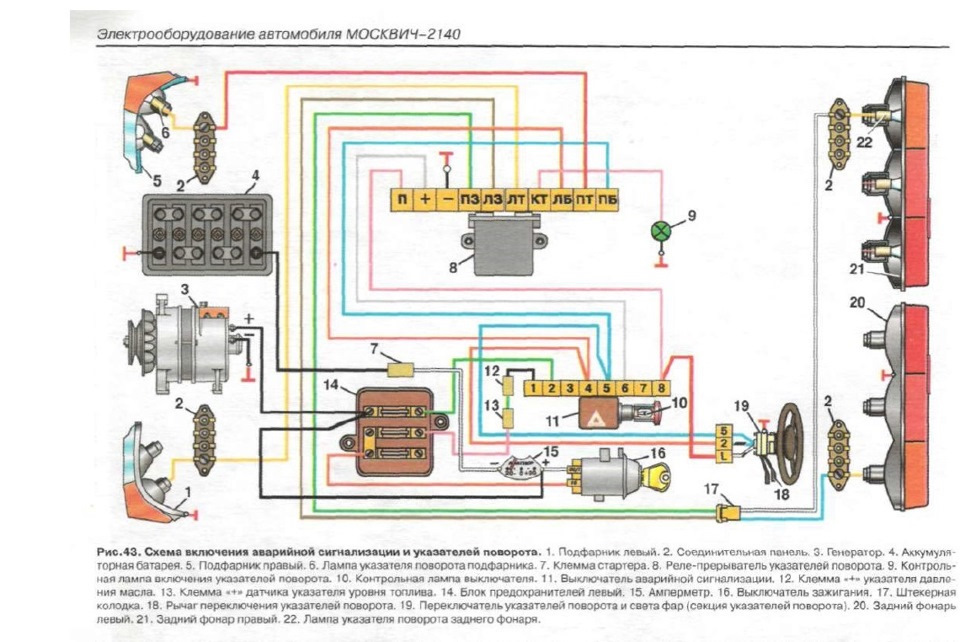

| Симптом | Узел для проверки | Ключевые провода |
|---|---|---|
| Не горят фары | Реле света, подрулевой переключатель | 15 (питание), 17 (дальний), 18 (ближний) |
| Не работают стоп-сигналы | Выключатель на педали, колодка задних фонарей | 1 (питание), 3 (сигнал) |
| Мигает поворотник | Реле-прерыватель ПП-412, "масса" кузова | 49 (питание), 49а (выход) |
4. Отказы генератора:
- При гаснущей лампе заряда на работающем моторе замерьте напряжение на клемме "Б" генератора (провод 11). Значение ниже 13.6В указывает на неисправность регулятора напряжения или диодного моста.
- Проверьте целостность цепи возбуждения (провод 2 от реле-регулятора к щеткам). Обрыв вызывает отсутствие зарядки.
5. Короткие замыкания: При перегорании предохранителя F3 (цепь зажигания) или F4 (освещение) отсоедините потребители, подключенные к этому участку схемы. Поэтапное подключение выявит узел с КЗ. Особенно уязвимы места перегибов проводки у рулевой колонки и под приборной панелью.
Порядок замены предохранителей согласно схеме
Перед началом работ всегда отключайте массу аккумулятора во избежание короткого замыкания. Подготовьте схему электрооборудования вашего Москвича 412 для точной идентификации блоков предохранителей и назначения каждого элемента.
Отыщите плавкие вставки в салоне: основной блок расположен под приборной панелью со стороны водителя, дополнительный монтажный блок может находиться возле рулевой колонки. Проверьте маркировку на крышке блока или сверьтесь со схемой для определения позиций.
Пошаговая процедура замены
- Снимите защитную крышку блока предохранителей, отжав фиксаторы
- Визуально или тестером определите перегоревший элемент (обрыв нити, почернение колбы)
- Сопоставьте номер предохранителя на корпусе со схемой электропроводки
- Извлеките неисправный элемент специальными щипцами (идут в комплекте с блоком)
- Установите новый предохранитель строго того же номинала (указан на корпусе):
- 16А - цепи фар и стеклоочистителей
- 8А - прикуриватель, габариты
- 8А - контрольные приборы
Важно: Никогда не используйте "жучки" или предохранители несоответствующего номинала - это может привести к возгоранию проводки. После замены проверьте работу цепи и плотность посадки элементов в гнёздах.
| Цвет корпуса | Токовый номинал | Ответственные цепи |
|---|---|---|
| Красный | 16A | Дальний свет, обогрев заднего стекла |
| Синий | 8A | Указатели поворотов, стоп-сигналы |
| Жёлтый | 5A | Панель приборов, подсветка |
При повторном перегорании сразу после замены ищите короткое замыкание в цепи: проверьте целостность изоляции, состояние потребителей и реле. Всегда имейте запас предохранителей с маркировкой АП-256 (стандарт для Москвич 412).
Модернизация цепи зажигания с помощью оригинальной схемы
Оригинальная контактная система зажигания Москвича 412, несмотря на свою простоту, имеет существенные недостатки. Основные проблемы – подгорание и эрозия контактов прерывателя из-за прохождения через них полного тока первичной обмотки катушки зажигания, что приводит к неустойчивой работе двигателя, пропускам искрообразования и необходимости частой регулировки зазора. Кроме того, падение напряжения в цепи при работе двигателя на высоких оборотах снижает энергию искры.
Эффективным решением для повышения надежности и улучшения характеристик искры является установка транзисторного коммутатора, работающего в паре со штатной катушкой зажигания Б117 или её аналогами. Суть модернизации заключается в том, что контакты прерывателя теперь управляют не первичным током катушки напрямую, а лишь слаботочным сигналом на базе мощного транзистора. Этот транзистор и берет на себя коммутацию высокого тока в первичной цепи катушки.
Схема и компоненты для модернизации
Базовая, проверенная временем схема транзисторного коммутатора для Москвича 412 включает следующие ключевые компоненты:
- Транзистор П217, П217В, КТ809А или аналогичный: Мощный биполярный транзистор, выполняющий роль электронного ключа.
- Резисторы:
- R1 (0.25-0.5 Вт, 150-200 Ом) – ограничивает базовый ток транзистора.
- R2 (0.25-0.5 Вт, 10-20 кОм) – обеспечивает надежное закрытие транзистора при разомкнутых контактах прерывателя.
- Диод Д226Б, КД105Б или аналогичный: Защищает транзистор от ЭДС самоиндукции в первичной обмотке катушки при закрытии транзистора.
- Источник питания +12V: Питание схемы берется с выхода замка зажигания (после АМС или напрямую, если АМС отключена), обеспечивающего напряжение при включенном зажигании.
| Характеристика | Оригинальная система | Система с транзисторным коммутатором |
|---|---|---|
| Ток через контакты прерывателя | До 4-5 А (полный ток катушки) | 0.05-0.1 А (ток управления транзистором) |
| Напряжение на свечах | Снижается на высоких оборотах | Стабильно высокое во всем диапазоне оборотов |
| Надежность контактов прерывателя | Низкая (быстрое подгорание) | Высокая (контакты практически не изнашиваются) |
Подключение осуществляется следующим образом: коллектор транзистора соединяется с выводом "Б" катушки зажигания, эмиттер – с "массой". Диод подключается анодом к коллектору транзистора (и выводу "Б" катушки), катодом – к выводу "К" катушки. Резистор R1 подключается одним выводом к базе транзистора, другим – к подвижному контакту прерывателя. Резистор R2 подключается между базой и эмиттером транзистора. Неподвижный контакт прерывателя соединяется с "массой". Питание +12V подается на вывод "К" катушки зажигания.
Важно: Транзистор обязательно устанавливается на радиатор для эффективного отвода тепла. Монтаж должен быть выполнен качественными проводами с надежной изоляцией и контактами. После установки необходимо проверить и при необходимости отрегулировать зазор в контактах прерывателя (0.35-0.45 мм), а также угол опережения зажигания.
Список источников
При подготовке материала об электросхеме Москвича 412 использовались проверенные технические документы и специализированные издания. Основное внимание уделялось официальным руководствам и экспертной литературе, посвященной ремонту и обслуживанию советских автомобилей.
Ниже представлены ключевые источники информации, содержащие детализированные схемы электрооборудования, описания компонентов и рекомендации по диагностике. Все указанные материалы доступны в печатном и цифровом форматах.
Литература и документация
- Руководство по ремонту и эксплуатации "Москвич-412" (издательство "Транспорт", СССР)
- Электрооборудование автомобилей: Справочник под редакцией А.Е. Терентьева
- Заводская инструкция "Схемы электрооборудования М-412" (АЗЛК, 1970-е гг.)
- Сборник "Типичные неисправности автомобилей Москвич" (В.П. Белов, 1982 г.)
Архивные и цифровые материалы
- Оцифрованные архивы журнала За рулём (спецвыпуски по советским автомобилям)
- Технические бюллетени клуба ретро-автомобилей "Москвич"
- Форумные базы знаний по восстановлению М-412 (разделы "Электрика")
- Мультибрендовые пособия "Электросхемы отечественных автомобилей 1960-1980"
