Схема электрооборудования ВАЗ 2106 - подробная схема

Статья обновлена: 18.08.2025

Электрооборудование автомобиля ВАЗ 2106 – сложная система, обеспечивающая работу всех потребителей тока.

Понимание схемы критично для диагностики неисправностей, самостоятельного ремонта и модернизации цепи.

Точная схема помогает определить расположение элементов, трассировку проводов и точки подключения.

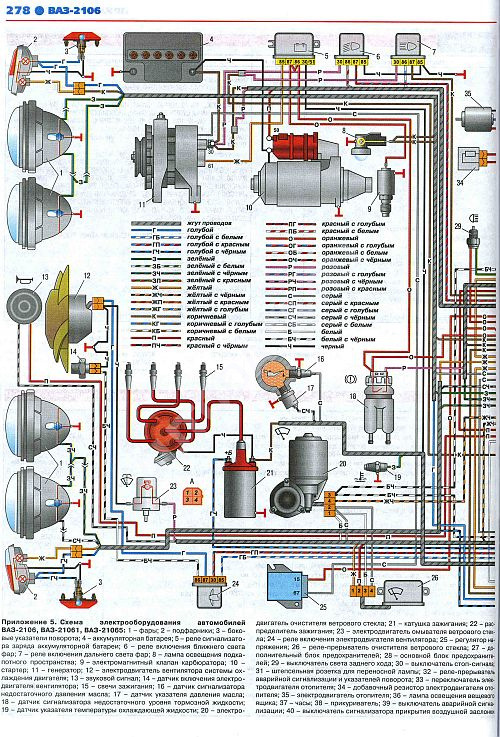

Эта статья предоставит детализированную схему электрооборудования ВАЗ 2106 для эффективного обслуживания автомобиля.

Обзор принципиальной схемы электрооборудования ВАЗ 2106

Принципиальная схема электрооборудования ВАЗ 2106 представляет собой графическое отображение всех электрических цепей, компонентов и их взаимосвязей в автомобиле. Она служит основным техническим документом для диагностики неисправностей, ремонта и модификации системы.

Схема разделена на функциональные блоки, отражающие работу конкретных систем: зажигание, освещение, генератор, стартер, контрольно-измерительные приборы. Каждый элемент имеет условное графическое обозначение и буквенно-цифровую маркировку, соответствующую реальным деталям авто.

Ключевые компоненты системы

Основные узлы, отражённые на схеме:

Источники тока: аккумуляторная батарея (АКБ) и генератор с реле-регулятором
Система пуска: стартер, тяговое реле, замок зажигания
Система зажигания: катушка зажигания, трамблёр с прерывателем, свечи
Приборы освещения: фары, подфарники, габариты, стоп-сигналы, плафон
Защитная аппаратура: блок предохранителей, реле стеклоочистителей, реле света фар

Особенности подключения: Используется однопроводная схема – минусовые выводы потребителей соединены с "массой" (кузовом). Исключение составляют цепи стартера и генератора, где применяется двухпроводное подключение.

Цвет провода	Назначение цепи
Красный	Питание от АКБ (+12В)
Чёрный	Соединение с "массой"
Синий	Цепи ближнего света фар
Жёлтый	Цепи указателей поворота
Коричневый	Габаритные огни

Важные моменты при чтении схемы: Направление тока указывается от "+" АКБ через потребители к "массе". Переключатели изображены в нейтральном положении. Цифры в кружках обозначают точки соединения с другими фрагментами схемы.

Расшифровка обозначений и символов на схеме

Схема электрооборудования ВАЗ 2106 использует унифицированные графические символы и буквенно-цифровые коды для идентификации компонентов. Каждый элемент имеет уникальное обозначение, соответствующее его функции в системе.

Цвета проводов указаны буквенными маркерами (например, "К" – красный), а толщина линий отражает сечение проводника. Пересечения линий без точки означают отсутствие контакта, точки обозначают соединения.

Буквенные обозначения компонентов

Обозначение	Компонент
A	Аккумуляторная батарея
B	Звуковой сигнал
C	Генератор
D	Стартер
F	Предохранитель (с цифровым индексом, например F1)
K	Реле (с цифровым индексом, например K5)
H	Световой прибор (фары, фонари)
S	Выключатель/переключатель

Графические символы:

Волнистая линия: резистор (например, в печке)
Круг с крестом: лампа освещения
Треугольник вершиной вниз: масса (заземление)
Прямоугольник с диагональю: электродвигатель (дворники, отопитель)

Цветовая маркировка проводов:

Ч – черный
Б – белый
К – красный
Ж – желтый
З – зеленый
Г – голубой
КО – коричневый

Комбинированные цвета обозначаются через дефис (например, Ч-Г – черный с голубой полосой). Номера контактов реле и переключателей указываются цифрами рядом с символом элемента.

Расположение монтажного блока предохранителей ВАЗ 2106

Монтажный блок предохранителей на автомобиле ВАЗ 2106 размещается в подкапотном пространстве. Он закреплен на левой (по ходу движения) верхней части брызговика колеса, рядом с аккумуляторной батареей.

Для доступа к блоку необходимо открыть капот. Блок установлен вертикально и закрыт защитной пластиковой крышкой черного цвета с нанесенной схемой расположения предохранителей и реле.

Ключевые особенности расположения и доступа

Точное место: Левый брызговик моторного отсека (со стороны водителя), рядом с аккумулятором и бачком омывателя.
Крепление: Фиксируется к кузову одним винтом через специальное ушко в нижней части корпуса блока.
Защита: Закрыт съемной крышкой с защелками. На внутренней стороне крышки обычно находится дублирующая схема электрооборудования.
Замена предохранителей: Требуется снятие крышки (отжим защелок). Предохранители установлены в гнезда и могут быть извлечены/установлены вручную.
Ориентация: Установлен вертикально. Рядом проходят жгуты основный проводки.

Назначение и номинал предохранителей ВАЗ 2106

Предохранители в автомобиле ВАЗ 2106 выполняют критическую функцию защиты электроцепей от перегрузок и коротких замыканий. Они расположены в монтажном блоке под капотом, слева от рулевой колонки, и предотвращают повреждение оборудования при аномальном повышении тока.

Каждый предохранитель имеет строго определённый номинал силы тока (указан в амперах), рассчитанный под нагрузку конкретной цепи. Замена на предохранители несоответствующего номинала запрещена, так как может привести к выходу из строя электрооборудования или возгоранию проводки.

Распределение предохранителей по цепям

Номер	Номинал (А)	Защищаемые цепи
F1	8	Дальний свет (левая фара), контрольная лампа
F2	8	Дальний свет (правая фара)
F3	8	Ближний свет (левая фара)
F4	8	Ближний свет (правая фара)
F5	8	Левые габариты, подсветка номера, приборной панели
F6	8	Правые габариты, подкапотная лампа
F7	8	Указатели поворота, аварийная сигнализация
F8	8	Стоп-сигналы, прикуриватель, плафон, часы
F9	16	Обогрев заднего стекла
F10	8	Дворники, омыватель лобового стекла
F14	16	Вентилятор отопителя
F16	8	Контрольные приборы (топливо, температура, давление масла)

Предохранители F11-F13 и F15 являются резервными и не задействованы в базовой комплектации. При перегорании элемента необходимо устранить причину перегрузки перед установкой нового предохранителя. Целесообразно иметь в автомобиле комплект запасных предохранителей всех номиналов, используемых в блоке.

Схема подключения аккумуляторной батареи ВАЗ 2106

Аккумуляторная батарея (АКБ) устанавливается в моторном отсеке справа и крепится прижимной пластиной. Положительная клемма (+) подключена к толстому проводу красного цвета, ведущему к стартеру и главному предохранительному блоку. Отрицательная клемма (–) соединена черным проводом с массой автомобиля – к кузову и двигателю.

Прямое соединение «минуса» АКБ с кузовом обеспечивает общую электрическую цепь для всего оборудования. Дополнительный провод от «минуса» идет к кронштейну стартера, создавая надежный контакт с силовым агрегатом. Сечение проводов рассчитано на высокий пусковой ток.

Ключевые элементы подключения

Положительная цепь (+): Клемма АКБ → Красный кабель → Винт стартера (30) → Предохранительный блок
Отрицательная цепь (–): Клемма АКБ → Черный кабель → Точка крепления к кузову → Дополнительный провод на кронштейн стартера
Защита: Главная плавкая вставка (50А) в красном проводе у стартера

Цвет провода	Назначение	Точка подключения
Красный	Плюсовой вывод (+)	Стартер, предохранительный блок
Черный	Минусовой вывод (–)	Кузов, кронштейн стартера

Важно: При подключении соблюдайте полярность! Перепутывание клемм вызовет короткое замыкание и повреждение электрооборудования. Клеммы должны быть чистыми и плотно затянутыми для предотвращения окисления.

Для отключения батареи сначала снимают отрицательную клемму, затем – положительную. Установка производится в обратном порядке: сначала «плюс», потом «минус». Это исключает искрение при случайном контакте ключа с кузовом.

Генератор 37.3701 обеспечивает питание бортовой сети и заряд аккумуляторной батареи при работе двигателя. Его корректное подключение критично для стабильной работы электрооборудования и предотвращения повреждений.

Подключение выполняется к штатной проводке ВАЗ 2106 через три основных вывода генератора. Необходимо строго соблюдать соответствие клемм и цветовую маркировку проводов.

Порядок подключения генератора 37.3701

Силовой вывод "30" (B+): Подсоедините красный провод большого сечения к клемме "30" генератора. Другой конец провода подключен к плюсовой клемме аккумулятора через стартер и монтажный блок.
Вывод контрольной лампы "61" (IND): Подключите серый провод с чёрной полосой к клемме "61". Провод ведёт к контакту "Ш" монтажного блока (разъём Ш5, пин 7), соединённому с контрольной лампой заряда на приборной панели.
Вывод массы: Убедитесь в надёжном контакте металлического корпуса генератора с массой двигателя через крепёжные болты. При необходимости установите дополнительный чёрный провод от корпуса генератора к кузову автомобиля.

Клемма генератора	Цвет провода	Назначение	Куда подключается
30 (B+)	Красный	Силовая цепь	Аккумулятор (+) через стартер/монтажный блок
61 (IND)	Серый с чёрной полосой	Контроль заряда	Монтажный блок (Ш5-7) → лампа заряда
Корпус	Чёрный (опционально)	Масса	Кузов автомобиля

Цепь заряда аккумулятора: контроль и диагностика

Цепь заряда аккумуляторной батареи (АКБ) на ВАЗ 2106 включает генератор (Г), регулятор напряжения (РН), контрольную лампу заряда в комбинации приборов, предохранитель №10 в монтажном блоке и соединительные провода. Генератор преобразует механическую энергию двигателя в электрический ток, который через регулятор напряжения подается на АКБ для восполнения её ёмкости. Исправная работа цепи обеспечивает стабильное напряжение в бортовой сети (13.6–14.2 В) при работающем двигателе.

Контроль работоспособности цепи осуществляется контрольной лампой на панели приборов: при включении зажигания лампа должна загораться, а после запуска двигателя – гаснуть. Негаснущая или мигающая лампа сигнализирует о неисправности. Основные элементы диагностики включают проверку напряжения на клеммах АКБ, целостности ремня привода генератора, состояния контактов и отсутствия паразитных утечек тока.

Диагностика неисправностей цепи заряда

При отклонениях в работе цепи выполните проверку по алгоритму:

Измерение напряжения на АКБ:
- На заглушенном двигателе: 12.2–12.7 В
- На холостых оборотах: 13.6–14.2 В
- При 3000 об/мин: не выше 14.7 В
Визуальный осмотр:
- Натяжение и целостность ремня генератора (прогиб 10–15 мм при усилии 10 кгс)
- Окисление клемм АКБ и вывода «30» генератора
- Повреждение проводов, коррозия разъёмов
Проверка предохранителя №10 (15А) в монтажном блоке
Тестирование регулятора напряжения:
- Отключите разъём РН при работающем двигателе
- Рост напряжения выше 14.7 В указывает на неисправность РН

Симптом	Возможная причина	Проверка
Лампа заряда не горит при включённом зажигании	Перегорание лампы, обрыв цепи, неисправность РН	Прозвонить цепь от АКБ до лампы, проверить лампу
Лампа горит после запуска двигателя	Слабый ремень генератора, пробой диодов, неисправность РН	Замер напряжения на выводе «30» генератора
Превышение напряжения заряда (>14.7 В)	Выход из строя РН, замыкание обмотки статора	Тест РН мультиметром, замер сопротивления обмоток

Критические ошибки: Использование неисправной цепи вызывает глубокий разряд АКБ или перезаряд с разрушением пластин батареи. При замене генератора или РН убедитесь в совместимости номиналов – установка компонентов от других моделей может привести к некорректной работе системы.

Схема подключения стартера ВАЗ 2106

Схема подключения стартера ВАЗ 2106 включает аккумуляторную батарею, замок зажигания, реле стартера и сам стартер. Силовая цепь подает напряжение от АКБ напрямую на стартер, а управляющая цепь задействует реле через замок зажигания.

При повороте ключа в положение "стартер" замыкаются контакты замка зажигания, активируя реле. Реле стартера коммутирует ток высокого напряжения, запуская вращение электродвигателя стартера и ввод бендикса в зацепление с маховиком.

Элементы цепи и соединения

Компонент	Назначение	Цвет провода
Аккумулятор (+) → клемма 30 реле	Подача питания на силовую цепь	Красный (толстый)
Реле (клемма 87) → стартер	Силовое подключение стартера	Красный (толстый)
Замок зажигания (клемма 50) → реле (клемма 86)	Управляющий сигнал	Черно-желтый
Реле (клемма 85)	Масса реле	Черный (на кузов)

Ключевые особенности:

Силовая цепь не имеет предохранителей из-за высокого тока (до 500 А)
Масса стартера обеспечивается через контакт с двигателем
Реле стартера расположено на левом брызговике в моторном отсеке

При неисправностях проверяйте:

Напряжение на клемме 50 стартера при запуске (минимум 10 В)
Целостность черно-желтого провода управления
Контакт массы на реле и стартере

Коммутация системы зажигания: трамблер и катушка

Трамблер (прерыватель-распределитель) управляет моментом искрообразования и распределяет высокое напряжение по цилиндрам. Его вал вращается от распредвала двигателя. Внутри корпуса расположены кулачковая муфта, размыкающая контакты прерывателя, и ротор с токоразносной пластиной, передающий импульс на свечные провода.

Катушка зажигания преобразует низковольтный ток бортовой сети (12В) в высоковольтный импульс (15-20 кВ). Первичная обмотка подключается к контактам прерывателя через вывод "Б" катушки, а вторичная – к центральному контакту крышки трамблера. Размыкание контактов прерывателя прерывает ток в первичной обмотке, индуцируя высокое напряжение во вторичной.

Принцип взаимодействия компонентов

Последовательность работы:

Контактная группа прерывателя в трамблере замыкается под действием кулачкового вала.
Ток от аккумулятора через замок зажигания поступает на первичную обмотку катушки, создавая магнитное поле.
При размыкании контактов магнитное поле резко исчезает, индуцируя высокое напряжение во вторичной обмотке катушки.
Ротор трамблера направляет импульс через бегунок на соответствующий свечной провод цилиндра.

Ключевые параметры:

Компонент	Назначение вывода	Подключение
Катушка ("Б-117А")	"Б"	+12В от замка зажигания
Катушка ("Б-117А")	"К"	Контакт прерывателя в трамблере
Трамблер	Центральный контакт крышки	Вывод высокого напряжения катушки

Особенности ВАЗ 2106: Контактная система зажигания требует периодической регулировки зазора между контактами прерывателя (0.35-0.45 мм) и смазки кулачковой муфты. Износ подшипников вала трамблера или контактов приводит к неустойчивой работе двигателя.

Подключение прерывателя-распределителя Р-125Б

Прерыватель-распределитель Р-125Б подключается к системе зажигания через низковольтные и высоковольтные цепи. Клемма "К" на корпусе трамблера соединяется с выводом катушки зажигания, обеспечивая управление первичной цепью. Обязательно выполняется подключение провода массы к пластине прерывателя для стабильной работы контактов.

Центральный высоковольтный провод от катушки зажигания фиксируется в гнезде крышки распределителя. Боковые гнезда крышки соединяются высоковольтными проводами со свечами цилиндров в строгой последовательности, соответствующей порядку работы двигателя 1-3-4-2.

Схема соединений

Низковольтные подключения:

Провод от клеммы "К" катушки зажигания → клемма "К" трамблера
Провод массы → винт на подвижной пластине прерывателя
Дополнительный провод к тахометру (при наличии) → клемма "К" трамблера

Высоковольтные провода (крышка распределителя):

Гнездо крышки	Цилиндр двигателя	Порядок работы
Центральное	Катушка зажигания	-
1	1	Первый
2	3	Третий
3	4	Четвертый
4	2	Второй

Критические моменты:

Установите бегунок на вал до щелчка, совместив выступ вала с пазом ротора
Проверьте зазор между контактами прерывателя (0.35-0.45 мм)
Убедитесь в отсутствии трещин на крышке распределителя
Смажьте вал трамблера через маслёнку (5-6 капель моторного масла)

Проводка свечей зажигания: порядок подключения

Цифры на крышке трамблёра указывают на контакты соответствующих цилиндров двигателя. Расположение цилиндров считается от шкива коленвала: первый цилиндр ближе к радиатору, четвёртый – у салона. На крышке трамблёра ВАЗ 2106 нанесена нумерация выводов высокого напряжения по часовой стрелке.

Порядок работы цилиндров двигателя – 1-3-4-2. Это означает последовательность воспламенения топливной смеси: сначала в первом цилиндре, затем в третьем, далее в четвёртом и завершается во втором. Провода высокого напряжения должны соединять выводы трамблёра со свечами строго в соответствии с этой последовательностью.

Алгоритм подключения проводов

Найдите метку "1" на крышке трамблёра
Подключите к этому выводу провод, идущий к свече первого цилиндра
Следующий вывод по часовой стрелке (метка "3") соедините со свечой третьего цилиндра
Следующий вывод (метка "4") – к свече четвёртого цилиндра
Последний вывод (метка "2") – к свече второго цилиндра

Вывод трамблёра	Номер цилиндра
1	Цилиндр 1
3	Цилиндр 3
4	Цилиндр 4
2	Цилиндр 2

Центральный провод от катушки зажигания подключается к гнезду в середине крышки трамблёра. Длина проводов специально рассчитана для правильного монтажа – самый короткий тянется к четвёртому цилиндру, самый длинный – ко второму.

Ошибка в подключении приведёт к перебоям в работе двигателя: троению, потере мощности или невозможности запуска. При замене проводов меняйте их по одному, чтобы не нарушить последовательность. Провода должны плотно фиксироваться в гнёздах трамблёра и на свечах до характерного щелчка.

Схема подключения выключателя зажигания ВАЗ 2106

Выключатель зажигания (ВЗ) ВАЗ 2106 (контактная группа замка зажигания) имеет 7 контактов, обозначенных цифрами 30, 30/1, INT, 50, 15, Р и К. Он коммутирует цепи стартера, зажигания, габаритных огней, обогрева заднего стекла и контрольных ламп. Подключение выполняется через колодку жгута проводов салона.

Основные контакты ВЗ и их функции:

30 – Постоянный "+" от АКБ (красный провод).
30/1 – Выход "+" на предохранители F5-F9 (розовый провод).
INT – Питание габаритов (синий с черным провод).
50 – Управление втягивающим реле стартера (черно-красный провод).
15 – Питание катушки зажигания и приборов (синий провод).
Р – Управление лампой подсветки прикуривателя (красно-синий провод).
К – Питание контрольной лампы заряда АКБ (серый провод).

Распиновка по положениям ключа

Положение ключа	Замкнутые контакты	Активированные цепи
0 (Выключено)	30-Р	Подсветка прикуривателя
I (Зажигание)	30-Р-INT-30/1-15	Система зажигания, приборы, габариты
II (Стартер)	30-Р-INT-30/1-15-50	Дополнительно стартер (возврат в I после пуска)
III (Парковка)	30-Р-INT	Габаритные огни, подсветка

Важно: При замене ВЗ колодка устанавливается только в одном положении (ориентир – фиксатор). Перепутывание проводов вызывает короткое замыкание. Провод "массы" (черный) крепится отдельно к корпусу замка винтом.

Центральный переключатель света: распиновка

Центральный переключатель света (подрулевой переключатель) на ВАЗ 2106 управляет основными световыми приборами: габаритными огнями, ближним и дальним светом фар, указателями поворотов, а также содержит кнопку звукового сигнала. Понимание распиновки его контактной колодки критично для диагностики неисправностей, замены переключателя или ремонта проводки.

Колодка подключения переключателя имеет 10 контактов. Каждому контакту соответствует провод определенного цвета, выполняющий строго заданную функцию в схеме электрооборудования. Цвета проводов могут незначительно варьироваться в зависимости от года выпуска автомобиля и производителя жгута, но базовая схема распиновки остается единой.

Назначение контактов колодки центрального переключателя

Распиновка контактов (вид на колодку со стороны присоединения проводов):

Номер контакта	Цвет провода	Назначение
1	Коричневый (К)	Выход на левый указатель поворота
2	Желтый (Ж)	Выход на правый указатель поворота
3	Черный (Ч)	"Масса" для ламп указателей поворота (через реле-прерыватель)
4	Розовый (Р)	Питание +12В (от предохранителя №2) для габаритных огней
5	Фиолетовый (П)	Выход на габаритные огни (передние и задние)
6	Голубой (Г)	Выход на ближний свет фар
7	Синий (С)	Выход на дальний свет фар
8	Черный (Ч)	"Масса" (общее заземление переключателя)
9	Красно-черный (Кч)	Питание +12В (от замка зажигания) для звукового сигнала и переключателя света
10	Черный (Ч)	Выход на звуковой сигнал (кнопка)

Важные замечания:

Контакты 3 и 8 всегда подключены к "массе" (кузову).
Контакт 9 получает питание только при включенном зажигании.
Наиболее частые неисправности связаны с окислением/подгоранием контактов внутри переключателя, особенно отвечающих за включение фар (контакты 6, 7) и габаритов (контакт 5).
Перед любыми работами с проводкой обязательно отсоедините клемму "-" от аккумулятора.

Цепь ближнего света фар: элементы и соединения

Питание цепи начинается от клеммы "30" генератора или АКБ, проходит через монтажный блок. Ток поступает на контакт "30" реле ближнего света (тип 90.3747) при включенном зажигании. Активация реле управляется подрулевым переключателем света: при выборе ближнего света +12В с контакта "86" реле через синий провод подается на переключатель, который замыкает цепь на массу через черный провод.

Сработавшее реле коммутирует питание с контакта "87" через оранжевый провод на предохранители монтажного блока: F3 (10А) для правой фары и F4 (10А) для левой. От предохранителей ток идет по раздельным цепям: к правой фаре – по желтому проводу, к левой – по беломут проводу. Завершается цепь через нити накала ламп H1 (A12-45+40) и соединение с массой кузова в точках возле фар.

Ключевые компоненты и трассировка проводов

Источник питания: Клемма "30" генератора/АКБ → Монтажный блок
Коммутация:
- Реле ближнего света (контакт "85" – масса через черный провод)
- Управление: +12В (конт."86") → Подрулевой переключатель → Масса
Защита: Предохранители F3 (10А) и F4 (10А)
Распределение:
1. F3 → Желтый провод → Правая фара (H1)
2. F4 → Белый провод → Левая фара (H1)
Завершение цепи: Лампы → Коричневые провода → Точки массы кузова

Цепь дальнего света фар: проверка контуров

Проверка цепи дальнего света фар начинается с диагностики предохранителя №10 (10А), расположенного в монтажном блоке. При выключенном зажигании извлеките предохранитель и убедитесь в целостности его плавкой вставки. Если перегорел – замените, но предварительно проверьте цепь на короткое замыкание.

Далее проверьте напряжение на выводе №87 реле дальнего света (реле К4 в монтажном блоке). Включите зажигание и подрулевым переключателем активируйте дальний свет. Отсутствие +12В на этом выводе указывает на неисправность реле, его цепи управления или подрулевого переключателя.

Пошаговая проверка элементов цепи

Для локализации неисправности последовательно исследуйте участки цепи:

Подача напряжения на реле:
- На выводе №30 реле К4 должно быть постоянное +12В (проверяется вольтметром относительно массы).
- Если напряжение отсутствует – проверьте целостность провода от аккумулятора до монтажного блока.
Цепь управления реле:
- На выводе №85 реле должно быть +12В при включенном зажигании (питание от замка).
- Вывод №86 соединен с подрулевым переключателем. При активации дальнего света он должен замыкаться на массу. Проверьте тестером в режиме прозвонки: между выводом №86 и кузовом должно быть ~0 Ом.
Проводка к фарам:
- Снимите разъем с фары и измерьте напряжение на синем проводе с красной полосой при включенном дальнем свете. Отсутствие +12В говорит об обрыве провода от реле до фары или плохом контакте.
- Проверьте целостность черного провода (масса) от фары к кузову. Сопротивление должно быть близко к нулю.
Подрулевой переключатель:
- Снимите кожух рулевой колонки. При переводе рычага в положение дальнего света проверьте замыкание между синим с красной полосой проводом и черным (массовым) проводом в разъеме переключателя.

Обязательно осмотрите контакты разъемов и колодок на предмет окисления или повреждений. Частой причиной отказа является коррозия в колодках фар или нарушение пайки контактов подрулевого переключателя.

Схема подключения противотуманных фар на ВАЗ 2106

Для подключения противотуманных фар (ПТФ) на ВАЗ 2106 потребуется реле 90.3747, кнопка активации, предохранитель на 8-10А, провода сечением 1.5-2.5 мм², и сами фары. Питание берётся от замка зажигания (контакт 30 реле) либо напрямую от аккумулятора через предохранитель. Обязательно использовать реле для снижения нагрузки на кнопку.

Цепь управления подключается к кнопке включения ПТФ, которая устанавливается в салоне. Кнопка запитывается от габаритных огней через предохранитель №1 (5А) в монтажном блоке, что обеспечивает работу ПТФ только при включенном зажигании и габаритах. Массовый провод фар крепится к кузову в точках штатного крепления.

Пошаговая последовательность подключения

Закрепите ПТФ на бампере, подключите к ним провода (желательно в термоусадке).
Установите реле в монтажный блок (слот свободного реле) или рядом.
Подключите контакт 86 реле к кнопке включения в салоне.
Соедините контакт 85 реле с массой кузова.
Подайте +12В с аккумулятора (через предохранитель 10А) на контакт 30 реле.
Соедините контакт 87 реле с плюсовыми клеммами обеих ПТФ.
Подведите питание к кнопке от предохранителя габаритов (монтажный блок, предохранитель F1).

Контакт реле	Назначение
85	Масса кузова
86	Управление от кнопки
87	Выход на + ПТФ
30	Питание от АКБ (через предохранитель)

Важно: Фары соединяются параллельно. Сечение проводов от реле к ПТФ – не менее 1.5 мм². Обязательно проверьте герметичность мест соединений и корректность подключения массы. Используйте только сертифицированные ПТФ с маркировкой "B" или "F3".

Коммутация указателей поворота и аварийной сигнализации

Управление указателями поворота осуществляется подрулевым переключателем, подающим напряжение через реле-прерыватель РС57 на лампы соответствующей стороны. Аварийная сигнализация активируется отдельной кнопкой, замыкающей цепи всех указателей одновременно, независимо от положения замка зажигания. Обе системы используют общее реле-прерыватель для создания прерывистого светового сигнала.

Реле-прерыватель (контакты 49, 49а, 31) получает питание: для поворотов – через выключатель зажигания (предохранитель №2), для аварийки – напрямую от АКБ (предохранитель №1). Контрольная лампа в щитке приборов подключена параллельно лампам указателей и синхронизирована с их работой через переключатель.

Принцип коммутации цепей

Указатели поворота:

При повороте подрулевого переключателя напряжение с контакта 49а реле подаётся на:
- Передние/задние лампы и боковые повторители одной стороны
- Контрольную лампу через дифференциальное реле в щитке приборов
Масса цепи замыкается через кузов автомобиля

Аварийная сигнализация:

При нажатии кнопки:
- Напряжение с АКБ подаётся напрямую на контакт 49 реле
- Контакт 49а реле соединяется с обоими цепями поворотов
- Все лампы указателей мигают синхронно
Контрольная лампа работает в штатном режиме

Элемент	Назначение в цепи	Особенности
Реле РС57	Генерация импульсов	Общее для обеих систем
Предохранитель №1	Защита цепи аварийки	Постоянное питание от АКБ
Предохранитель №2	Защита цепи поворотов	Через замок зажигания
Дифференциальное реле	Управление контрольной лампой	Срабатывает при разнице токов ламп

Подключение задних фонарей и стоп-сигналов

Подключение задних фонарей ВАЗ 2106 осуществляется через колодку жгута проводов, расположенную в багажнике под обивкой левой боковины. Основные провода цепи имеют цветовую маркировку: питание габаритов – серый с красной полосой (ЛФ) и черный с красной полосой (ПФ), стоп-сигналы – красный с белой полосой. Масса крепится к кузову черными проводами под гайки крепления фонарей.

Схема соединения ламп заднего фонаря включает: двухнитевую лампу (габарит/стоп-сигнал) и отдельную лампу заднего хода. Контакты патронов подключаются строго по схеме: центральный контакт двухнитевой лампы отвечает за стоп-сигналы, боковой – за габариты. Ошибка в соединении вызывает короткое замыкание или некорректную работу.

Типовые неисправности и проверка

При отказе фонарей:

Проверьте предохранитель №2 (15А) в монтажном блоке – он защищает цепи стоп-сигналов и габаритов.
Убедитесь в исправности выключателя стоп-сигналов, расположенного над педалью тормоза. При нажатии педали контакты должны замыкаться.
Прозвоните мультиметром провода на участках:
- От колодки фонаря до жгута в багажнике
- От монтажного блока до выключателя стоп-сигналов

Цвет провода	Функция
Красный с белой полосой	Стоп-сигнал (оба фонаря)
Серый с красной полосой	Габарит (левый фонарь)
Черный с красной полосой	Габарит (правый фонарь)
Черный	Масса кузова

Важно: При замене патронов используйте только оригинальные компоненты – несоответствие контактной группы приводит к перегреву. Коррозия в колодках устраняется очисткой контактов и обработкой токопроводящей смазкой.

Схема подсветки номерного знака ВАЗ 2106

Цепь подсветки номерного знака ВАЗ 2106 питается от габаритных огней и включает две лампы мощностью 5 Вт (12 В), установленные в плафонах над задним номерным знаком. Обе лампы подключены параллельно к общему питающему проводу, что обеспечивает независимую работу при перегорании одной из них. Масса цепи реализуется через кузов автомобиля в точках крепления плафонов.

Питание на лампы подаётся через предохранитель №2 (10 А) монтажного блока, защищающий всю цепь габаритного освещения. Активация происходит при включении наружного освещения поворотом ручки выключателя света на приборной панели. Ток проходит по проводу серого цвета (основной цвет изоляции) от монтажного блока до разъёма в багажнике, где разделяется на два провода для питания отдельных плафонов.

Ключевые компоненты и параметры

Лампы: 2 шт. типа АМН12-5-1 (5 Вт, 12 В)
Предохранитель: №2 (10 А) в монтажном блоке
Цвета проводов:
- Питание до разъёма: серый (основной)
- Ответвления к плафонам: серый с чёрной полосой
Управление: выключатель света (положение "габариты" или "ближний свет")

Элемент	Характеристики	Примечание
Плафоны подсветки	Пластиковые, с уплотнителями	Крепятся винтами над номерным знаком
Разъём подключения	3-контактный	Расположен в нише багажника слева
Сопротивление цепи	2.4 Ом (под нагрузкой)	Контрольный параметр при диагностике

Цепь освещения салона: двери и потолочный плафон

Питание плафона осуществляется через предохранитель №2 (8А) от замка зажигания. Основная цепь включает параллельно подключенные дверные выключатели (концевые выключатели), установленные в передних стойках кузова и левой задней стойке. При открытии любой двери соответствующий выключатель замыкает цепь на массу, активируя освещение. Проводка выполнена в общей жгуте салонной проводки с ответвлениями к дверям.

Плафон оснащен трехпозиционным переключателем: положение I («выключено») разрывает цепь, положение II («постоянно») принудительно замыкает лампу на массу, положение III («авто») подключает цепь к дверным выключателям. Лампочка плафона (МН12-5, 12В/5Вт) подключена к постоянному «+» через предохранитель, а её второй контакт управляется переключателем и дверными выключателями. Общая точка подключения выключателей дверей – коричневый провод в жгуте.

Ключевые элементы цепи

Предохранитель: №2 (8А) в блоке предохранителей
Плафон: 3-позиционный переключатель, лампа 12В/5Вт
Выключатели дверей: 3 шт. (передние + левая задняя), нормально-разомкнутые
Провода: Постоянный «+» – красный, управляющий «–» – коричневый, масса – черный

Позиция переключателя	Режим работы
I (выключено)	Лампа отключена от цепи
II (постоянно)	Лампа включена напрямую
III (авто)	Активация при открытии дверей

Подключение приборной панели ВАЗ 2106

Приборная панель ВАЗ 2106 соединяется с электросистемой через два основных разъёма: белый 9-контактный (Х1) и чёрный 8-контактный (Х2). Перед началом работ обязательно отсоедините клеммы аккумулятора для предотвращения короткого замыкания.

Все провода подключаются строго согласно схеме электрооборудования. Особое внимание уделите целостности изоляции и надёжности контактов в колодках – окисление или повреждение проводки приводит к некорректной работе приборов.

Порядок подключения

Зафиксируйте панель в посадочном месте, совместив крепёжные отверстия с кузовными шпильками.
Подсоедините колодки разъёмов Х1 и Х2 к соответствующим гнёздам на тыльной стороне панели до характерного щелчка.
Проверьте подключение дополнительных элементов:
- Трос спидометра к КПП
- Гибкий вал одометра
- Механический тросик ручного тормоза
Закрепите панель гайками на шпильках, избегая перекоса.

Назначение ключевых проводов в разъёмах:

Цвет провода	Назначение	Разъём
Коричневый	Масса (общий минус)	Х1
Красный/белый	Питание +12В (зажигание)	Х1
Серый/чёрный	Датчик давления масла	Х2
Синий/красный	Датчик уровня топлива	Х1
Оранжевый	Лампы подсветки	Х2

После подключения обязательно проверьте работу всех индикаторов (зарядка АКБ, давление масла, повороты), точность показаний спидометра и исправность подсветки. Несоответствие цвета проводов схеме – повод для диагностики цепи мультиметром.

Спидометр и датчик скорости: схема соединений

Спиральный кабель привода спидометра передает вращение от вторичного вала коробки передач непосредственно к самому прибору. На спидометре установлен тахометр (указатель оборотов двигателя), получающий сигнал от катушки зажигания через отдельный провод. Основная электрическая связь спидометра с бортовой сетью осуществляется через колодку жгута приборной панели.

Датчик скорости (установлен в корпусе спидометра) генерирует импульсный сигнал, пропорциональный скорости вращения приводного вала. Этот сигнал передается по проводу на электронный блок управления (ЭБУ) для корректировки топливоподачи и расчета пробега. Цепь питания датчика скорости защищена предохранителем в монтажном блоке.

Схема подключения компонентов

Электрические соединения:

Датчик скорости:
- Клемма "А" - провод коричневого цвета (масса)
- Клемма "Б" - провод красного цвета (+12V после зажигания)
- Клемма "В" - провод синего цвета (сигнальный выход на ЭБУ)
Спидометр:
- Подсветка - провода черный (масса) и серый (+12V через габариты)
- Тахометр - провод коричнево-белого цвета (сигнал катушки зажигания)

Механическая часть:

Гибкий вал привода крепится к редуктору на КПП гайкой 12мм
Верхний наконечник вала фиксируется в спидометре стопорной гайкой
Люфт вала не должен превышать 1.5см при продольном смещении

Компонент	Цвет провода	Назначение
Датчик скорости (клемма Б)	Красный	Питание +12V (IGN)
Датчик скорости (клемма В)	Синий	Импульсный сигнал к ЭБУ
Лампа подсветки	Серый	Питание через выключатель габаритов

Проводка к контроллеру температуры охлаждающей жидкости ВАЗ 2106

В стандартной схеме ВАЗ 2106 датчик температуры охлаждающей жидкости (ДТОЖ) подключен к указателю температуры на приборной панели через одиночный провод. Цепь работает по принципу изменения сопротивления датчика в зависимости от температуры, что влияет на отклонение стрелки указателя.

Провод к ДТОЖ имеет коричневую изоляцию (возможны вариации: коричнево-красный или коричнево-белый в зависимости от года выпуска). Он проложен от комбинации приборов вдоль моторного щита, проходит через резиновый уплотнитель в моторный отсек и фиксируется на контакте датчика резьбовым соединением М3.

Схема подключения и параметры

Электрическая цепь ДТОЖ:

Источник питания: +12В через предохранитель №2 (10А) в монтажном блоке → замок зажигания → комбинация приборов.
Сигнальный провод: выход с указателя температуры → клемма ДТОЖ (коричневый провод).
Масса: обеспечивается через корпус датчика, прикрученный к термостату двигателя.

Характеристики датчика:

Температура (°C)	Сопротивление (Ом)	Напряжение на датчике (В)*
20	2800-3500	7.0-7.5
90	230-260	1.2-1.5
100	150-180	0.8-1.0

*Измеряется мультиметром между проводом датчика и массой при включенном зажигании

Важно: При замене датчика обязательно очищайте посадочное место от коррозии для надежного контакта с массой. Обрыв коричневого провода или окисление клеммы приводят к некорректным показаниям указателя (стрелка в красной зоне или на нуле).

Схема подключения датчика уровня топлива ВАЗ 2106

Датчик уровня топлива (ДУТ) расположен в топливном баке и соединён с указателем уровня на приборной панели. Основные компоненты цепи: поплавковый механизм датчика, реостат сопротивления, указатель (приёмник) и проводка. При изменении уровня топлива поплавок перемещает ползунок реостата, что меняет сопротивление в цепи.

Питание на схему подаётся через замок зажигания. При включении зажигания ток поступает на указатель уровня топлива, который соединён с датчиком в баке. Изменение сопротивления ДУТ влияет на силу тока в цепи, что отклоняет стрелку указателя.

Цепь подключения

Электрическая цепь включает следующие элементы:

Клемма «+» указателя: подключена к предохранителю №1 (10А) через замок зажигания.
Выход указателя: соединён проводом оранжевого цвета с контактом ДУТ в баке.
Датчик в баке: имеет два контакта:
- Сигнальный контакт (к указателю) – оранжевый провод.
- Контакты датчика резерва – жёлтый и чёрный провода к лампе резерва топлива.
«Масса»: ДУТ заземлён через корпус бака на кузов (провод чёрного цвета).

Распространённые неисправности

При диагностике проверяют:

Обрыв проводов: между указателем и ДУТ, или «массы».
Окисление контактов в разъёмах бака или приборной панели.
Износ реостата датчика (залипание ползунка, обрыв дорожки).
Неисправность указателя или предохранителя №1.

Цепь сигнала торможения: выключатель стоп-сигналов

Цепь стоп-сигналов ВАЗ 2106 активируется при нажатии педали тормоза через специализированный выключатель. Напряжение от замка зажигания (клемма «15») поступает на контакт выключателя по проводу коричневого цвета. При срабатывании выключателя ток направляется к лампам стоп-сигналов в задних фонарях.

Выключатель стоп-сигналов установлен на кронштейне под педалью тормоза и фиксируется гайкой. Его шток упирается в площадку педали: при отпущенной педали контакты разомкнуты, при нажатии – шток выдвигается, замыкая цепь. Корректная регулировка обеспечивает срабатывание в первые миллиметры хода педали.

Ключевые компоненты и особенности

Схема подключения:

Элемент	Цвет провода	Назначение
Зажигание (клемма 15)	Коричневый	Подача +12В
Выключатель стоп-сигналов	Коричневый (вход)	Приём питания
Выключатель стоп-сигналов	Красный (выход)	Передача тока на лампы
Лампы стоп-сигналов	Красный (общий)	Подключение к фонарям

Распространённые неисправности:

Отказ ламп – перегорание нитей накала в задних фонарях.
Окисление контактов – нарушение проводимости в колодках проводов или патронах ламп.
Неисправность выключателя – залипание контактов, поломка штока, нарушение регулировки.
Обрыв проводов – повреждение коричневого/красного кабелей в зоне педального узла.

Диагностика: При отказе стоп-сигналов проверьте последовательно: предохранитель №2 (10А), лампы, подачу напряжения на выключатель, срабатывание контактов мультиметром. Убедитесь, что шток выключателя свободно перемещается при нажатии педали.

Проводка звукового сигнала ВАЗ 2106

Цепь питания звукового сигнала на ВАЗ 2106 защищена плавким предохранителем F7 (20 А), расположенным в монтажном блоке. Напряжение к сигналу подается постоянно при включенном зажигании через контакт "30" реле К2 (реле звукового сигнала).

Управление сигналом осуществляется через кнопку на рулевой колонке. При нажатии кнопки масса (отрицательный потенциал) поступает на обмотку реле К2, что замыкает его силовые контакты. Замкнутое реле подает "+12В" непосредственно к клеммам звуковых сигналов через провод черного цвета.

Компоненты цепи и соединения

Основные элементы:

Звуковые сигналы (два рожка) - установлены за радиатором
Реле К2 (тип 90.3747) - расположено в монтажном блоке
Кнопка сигнала - на рулевом колесе
Предохранитель F7 - в монтажном блоке

Цветовая маркировка проводов:

От реле к сигналам	Черный провод
От кнопки к реле	Коричневый провод (управление)
Питание реле	Красный провод (через предохранитель)

Последовательность работы:

Нажатие кнопки замыкает цепь массы
Ток через обмотку реле активирует электромагнит
Силовые контакты реле замыкаются
Напряжение подается на клеммы сигналов

Коммутация очистителей и омывателя лобового стекла

Управление очистителями и омывателем осуществляется через подрулевой переключатель, который коммутирует цепи электродвигателя стеклоочистителя (М1) и насоса омывателя (М2). Система включает реле-прерыватель Р1 для прерывистого режима дворников и реле омывателя Р2, обеспечивающее синхронную работу при подаче жидкости. Питание подается через предохранитель F7 (16А) монтажного блока.

Электродвигатель М1 имеет три контакта: "медленная скорость" (контакт 3), "быстрая скорость" (контакт 2) и "возврат в исходное положение" (контакт 1). Мотор омывателя М2 подключается через нормально-разомкнутые контакты реле Р2. При активации омывателя реле Р2 замыкает цепь М2 и одновременно подает напряжение на обмотку реле Р1 для запуска циклов очистки.

Принципы коммутации

Медленный режим дворников: Подрулевой переключатель в позиции "I" подает +12В на контакт 3 М1 через контакты 1-2 реле Р1.
Быстрый режим: Позиция "II" переключателя запитывает контакт 2 М1 напрямую, минуя реле Р1.
Прерывистый режим: Позиция "III" активирует реле Р1, периодически подающее напряжение на контакт 3 М1.
Омыватель: Притягивание переключателя замыкает цепь реле Р2, включая М2 и запуская Р1 на 3-5 циклов очистки.

Особенность возвратного механизма: При любом отключении двигатель М1 продолжает работу до срабатывания концевого выключателя в контакте 1, возвращающего щетки в нулевое положение. Реле Р2 срабатывает только при удержании подрулевого переключателя в положении омывателя.

Схема подключения отопителя салона ВАЗ 2106

Электродвигатель вентилятора отопителя получает питание через предохранитель №2 (16А) в монтажном блоке. Управление скоростями осуществляется переключателем на панели приборов, который коммутирует цепи через добавочные резисторы. Ток к двигателю подается через контакты реле К4, активируемого при включении зажигания.

Цепь замыкается по маршруту: "+" АКБ → монтажный блок (предохранитель F2) → реле К4 → переключатель скоростей → добавочные резисторы → электродвигатель → "масса". Резисторы снижают напряжение на низких скоростях, обеспечивая три режима работы вентилятора.

Ключевые компоненты цепи

Электродвигатель вентилятора: установлен в корпусе печки, имеет отдельный вывод для подключения к резисторам
Добавочные резисторы: смонтированы под панелью приборов возле двигателя, снижают напряжение для I и II скорости
Переключатель скоростей: трехпозиционный, маркированный "0-I-II-III"
Реле К4: расположено в монтажном блоке (нижний ряд, третье слева)
Предохранитель F2: защищает цепь (16А, монтажный блок)

Принцип работы: При повороте ключа зажигания срабатывает реле К4, подающее напряжение на переключатель. В положении "III" ток идет напрямую к двигателю (максимальная скорость). В позициях "I" и "II" цепь проходит через резисторы, уменьшающие обороты вентилятора.

Положение переключателя	Напряжение на двигателе	Путь тока
0 (Выкл.)	0 В	Цепь разомкнута
I (Мин.)	~8-10 В	Через оба резистора
II (Сред.)	~10-12 В	Через один резистор
III (Макс.)	12-14 В	Напрямую (минуя резисторы)

Проводка к прикуривателю ВАЗ 2106

Питание прикуривателя ВАЗ 2106 осуществляется через предохранитель №2 (10А), расположенный в монтажном блоке предохранителей и реле. Этот предохранитель защищает цепь от перегрузок и коротких замыканий.

Цепь прикуривателя состоит из двух основных проводов: силового, подающего напряжение "+12В" при включенном зажигании, и провода массы, обеспечивающего замыкание электрической цепи на кузов автомобиля.

Схема подключения и основные элементы

Цепь питания:

Источник: Плюсовой вывод аккумуляторной батареи.
Защита: Монтажный блок предохранителей. Питание на прикуриватель подается через предохранитель №2 (10А).
Проводка: От предохранителя №2 идет провод синего цвета с черной полосой (СЧ). Этот провод подключается к центральному контакту (плюсу) гнезда прикуривателя.

Цепь массы:

Контакт массы (минус) прикуривателя соединен черным проводом (Ч).
Этот черный провод крепится к кузову автомобиля (точке массы) либо непосредственно возле прикуривателя, либо в районе центральной консоли. Надежный контакт с кузовом обязателен.

Элемент цепи	Цвет провода	Куда подключается	Примечание
Питание +12В	Синий с черной полосой (СЧ)	Центральный контакт гнезда прикуривателя	Через предохранитель №2 (10А)
Масса	Черный (Ч)	Кузов автомобиля (точка массы)	Надежное соединение с металлом кузова

Типичные проблемы: Если прикуриватель не работает, в первую очередь проверьте целостность предохранителя №2. Далее убедитесь в наличии "+12В" на сине-черном проводе при включенном зажигании. Проверьте надежность контакта черного провода массы с кузовом – окисление или плохое крепление здесь частая причина неисправности. Осмотрите состояние самого гнезда прикуривателя на предмет оплавления или окисления контактов.

Цепь питания магнитолы: подключение к бортовой сети

Питание магнитолы ВАЗ 2106 осуществляется через два независимых плюсовых провода: постоянный (для сохранения настроек и памяти) и управляемый (активируется при включении зажигания). Постоянный "+" подключается непосредственно к аккумулятору через предохранитель, а управляемый – к цепи, контролируемой замком зажигания. Масса выводится на кузов автомобиля для замыкания цепи.

Обязательно используйте предохранители номиналом 5-10А на каждом плюсовом проводе для защиты от короткого замыкания. Сечение проводов должно быть не менее 1.5 мм². Избегайте подключения к нештатным цепям (например, проводке габаритов или стоп-сигналов) во избежание перегрузки и помех в работе оборудования.

Стандартная схема подключения

Цвет провода магнитолы	Назначение	Точка подключения в ВАЗ 2106
Желтый (B+)	Постоянный "+"	Через предохранитель к клемме "30" замка зажигания или напрямую к АКБ
Красный (ACC)	Управляемый "+"	Клемма "15" замка зажигания или цепь прикуривателя
Черный	Масса ("-")	Болт кузова в районе торпедо (зачистить контакт)

Критические рекомендации:

Используйте только заводские точки подключения из схемы электрооборудования
Проверьте полярность динамиков: ошибка вызовет сдвиг фазы и ухудшение звука
При подключении к проводу прикуривателя убедитесь в исправности его предохранителя (F6, 16А)

Распиновка реле включения вентилятора охлаждения ВАЗ 2106

Реле вентилятора охлаждения в ВАЗ 2106 расположено в монтажном блоке под капотом и управляет подачей питания на электродвигатель вентилятора радиатора. Оно активируется сигналом от датчика температуры охлаждающей жидкости, установленного в радиаторе.

Стандартное 5-контактное реле (тип 90.3747) имеет следующую распиновку:

Назначение контактов реле

Номер контакта	Назначение	Цвет провода
30	Постоянное питание +12В (от аккумулятора через предохранитель №2)	Красный
85	Управляющий «минус» (подключение к датчику температуры)	Коричневый
86	Управляющий «плюс» +12В (через замок зажигания)	Синий с черным
87	Выход на электродвигатель вентилятора	Розовый
87a	Не используется в данной схеме	-

Принцип работы: При достижении критической температуры (92–98°C) датчик в радиаторе замыкает цепь, подавая «минус» на контакт 85 реле. Катушка реле срабатывает, замыкая контакты 30 и 87, что подает питание на электродвигатель вентилятора.

Важные особенности:

Проверка работоспособности: подать +12В на контакт 86 и «массу» на контакт 85 – должно быть слышно щелчок
При замене реле обязательно соблюдать ориентацию контактов в монтажном блоке
Отказ вентилятора часто связан с окислением контактов в колодке реле или неисправностью датчика температуры

Схема подключения дополнительных фар-искателей на ВАЗ 2106

Подключение осуществляется через реле для снижения нагрузки на штатные цепи управления. Питание фар запитывается напрямую от аккумулятора через отдельный предохранитель, а управление реле – от выключателя в салоне через контакты кнопки или подрулевого переключателя.

Обязательно используйте медные провода сечением не менее 1.5 мм² для силовых линий и 0.75 мм² для управляющих цепей. Установите предохранитель номиналом 15-20А в разрыв плюсового кабеля возле аккумулятора для защиты от короткого замыкания.

Пошаговая схема подключения

Основные элементы цепи:

Реле 30/40А (контакты: 30, 85, 86, 87)
Предохранитель 20А
Выключатель в салоне
Дополнительные фары

Элемент цепи	Подключение
Контакт 30 реле	Через предохранитель к "+" аккумулятора
Контакт 87 реле	К плюсовым клеммам фар-искателей
Контакт 85 реле	К кузову (масса)
Контакт 86 реле	К выключателю в салоне
Второй контакт выключателя	К любому "+" при включенном зажигании
Минусовые клеммы фар	К кузову авто через болты возле фар

Важно: Фары должны устанавливаться строго по ГОСТ Р 51709-2001. Угол наклона регулируется винтами крепления для предотвращения ослепления встречного транспорта. Обязательно проверьте герметичность соединений и изоляцию проводов.

Поиск обрыва в цепи массы кузова

Проблемы с массой кузова на ВАЗ 2106 проявляются некорректной работой электрооборудования: тусклым светом фар, медленным вращением стартера, отказом отдельных потребителей или хаотичными сбоями датчиков. Обрыв часто возникает в точках крепления "массовых" проводов из-за коррозии, ослабления контактов или механических повреждений.

Для диагностики потребуется мультиметр в режиме измерения сопротивления (Ω) или вольтметр (режим постоянного тока), контрольная лампа, а также наждачная бумага для очистки контактов. Перед началом проверки убедитесь в исправности аккумулятора и надежности его подключения.

Алгоритм поиска обрыва

Проверка основного провода массы: Отсоедините толстый черный провод от клеммы "-" АКБ. Очистите контактную площадку на кузове (обычно возле аккумулятора или на лонжероне). Измерьте сопротивление между очищенной точкой кузова и клеммой провода – оно должно быть близко к 0 Ом.
Проверка массы двигателя: Замерьте сопротивление между очищенной металлической частью двигателя (например, головкой блока) и клеммой "-" АКБ. Значение выше 0.2-0.3 Ом указывает на неисправность.
Проверка массы кузова: Подключите один щуп мультиметра к "-" АКБ, а вторым коснитесь неокрашенной металлической части кузова (дверная петля, скоба под торпедой). Норма – до 0.1 Ом. Повторите на нескольких точках.
Проверка контрольной лампой: Подключите один провод лампы к "+" АКБ, вторым коснитесь проблемного потребителя (например, корпуса фары). Если лампа горит тускло или не горит – масса нарушена.

Типичные точки обрыва	Действия
Крепление основного массового провода к кузову	Зачистите контактную площадку до металла, подтяните гайку, обработайте антикором.
Крепление массы двигателя (на ГБЦ или коробке)	Проверьте целостность гибкой шины, зачистите точки крепления на двигателе и кузове.
Клеммы аккумулятора	Очистите клеммы и наконечники проводов от окислов.
Дополнительные массы (под торпедой, в багажнике)	Найдите и зачистите точки крепления тонких черных проводов к кузову.

Важно: Все измерения проводите при отключенном зажигании! После ремонта точек массы защитите контакты графитовой смазкой или Литолом. Добавление дополнительных массовых проводов между кузовом и двигателем часто решает проблему "плавающих" неисправностей.

Ремонт окисленных контактов в колодках электропроводки ВАЗ 2106

Окисление контактов в колодках разъёмов – распространённая причина неисправностей электрооборудования: от отказа отдельных потребителей (габариты, поворотники, фары) до проблем с запуском двигателя. Коррозия и грязь увеличивают переходное сопротивление, нарушая прохождение тока.

Проверка состояния колодок обязательна при поиске неработающих цепей. Основные зоны риска: колодки подрулевых переключателей, разъёмы реле и предохранителей в монтажном блоке, соединения генератора, стартера, датчиков (массовый расходомер воздуха, датчик Холла), клеммы аккумулятора.

Необходимые материалы и инструменты

Очиститель контактов (спецспрей WD-40 Contact Cleaner, спирт)
Мелкая наждачная бумага (зернистость 600-1000) или абразивная стирательная резинка
Отвертки (плоская, крестовая для разборки разъёмов)
Кисточка или зубочистки
Контактная смазка (температурно-стойкая диэлектрическая)
Ветошь

Последовательность работ

Отсоедините клемму "минус" аккумулятора. Обязательный этап для предотвращения КЗ и выхода оборудования из строя.
Разъедините колодку. Аккуратно отсоедините ответные части разъёма. Часто требуется нажать на фиксатор.
Визуальный осмотр. Определите степень окисления (зелёный/белый налёт, почернение) и наличие оплавлений.
Очистка контактов:
- Обильно обработайте контакты очистителем с двух сторон.
- Удалите рыхлые отложения кисточкой или зубочисткой.
- Для стойкого налёта аккуратно зачистите поверхности наждачной бумагой (свернутой в трубочку) или абразивной резинкой до появления металлического блеска. Избегайте чрезмерного снятия металла.
- Повторно обработайте очистителем, удаляя абразивную пыль.
Проверка и восстановление упругости. Осмотрите клеммы в колодке: они должны плотно обжимать контактные штыри. При ослаблении аккуратно подожмите их тонкой отвёрткой.
Защита от коррозии. Нанесите тонкий слой диэлектрической контактной смазки на очищенные поверхности.
Сборка. Надёжно соедините колодки до щелчка фиксатора. Убедитесь в отсутствии перекосов.
Проверка. Подключите АКБ, проверьте работоспособность восстановленных цепей.

Критические моменты

Проблема	Последствия	Решение
Сильное оплавление пластика колодки	Риск возгорания, необратимое повреждение	Замена колодки целиком
Облом контактного штыря/клеммы	Невозможность ремонта очисткой	Замена повреждённого элемента разъёма
Попадание влаги в разъём	Ускоренная коррозия, КЗ	Герметизация колодки (спецгерметик), устранение причины протечки

Список источников

При подготовке материалов по схеме электрооборудования ВАЗ 2106 использовались специализированные технические документы и профильные издания.

Основные источники включают официальную техническую литературу и ресурсы для автомобилистов.

Официальное руководство по ремонту и эксплуатации ВАЗ 2106 (издательство "Третий Рим")
Книга "Электрооборудование автомобилей ВАЗ 2101–2107" (А. П. Погребной)
Сборник схем электрооборудования отечественных автомобилей (издательство "За рулем")
Техническая документация АвтоВАЗа (каталоги деталей и монтажные схемы)
Профильные автомобильные форумы (ВАЗ-клубы и сообщества реставраторов)
Периодические издания: журналы "За рулем" и "АвтоМастер" (архивные выпуски)
