Схема и инструкция для импульсного зарядного устройства автомобильного аккумулятора

Статья обновлена: 18.08.2025

Правильный заряд аккумулятора – ключевой фактор его долговечности и надежности. Импульсные зарядные устройства вытесняют устаревшие трансформаторные модели благодаря компактности, высокому КПД и интеллектуальным алгоритмам восстановления батареи.

Данная статья детально разбирает принцип работы импульсной технологии, предоставляет проверенную электрическую схему и пошаговую инструкцию по сборке функционального зарядного устройства своими руками.

Изучив материал, вы поймете, как импульсный преобразователь обеспечивает оптимальные токи заряда, защиту от переполюсовки и перегрева, а также сможете самостоятельно реализовать проект для обслуживания автомобильных АКБ.

Ключевые преимущества перед трансформаторными аналогами

Импульсные зарядные устройства демонстрируют существенно более высокий КПД (70-95%) по сравнению с трансформаторными моделями (40-60%). Это достигается за счёт минимальных потерь энергии при преобразовании напряжения, так как ключевые транзисторы работают в режиме насыщения-отсечки, а не в линейном.

Значительное снижение веса и габаритов – прямое следствие применения высокочастотного преобразования. Частота работы импульсных схем (20-100 кГц) позволяет использовать компактные ферритовые сердечники вместо массивных железных трансформаторов, рассчитанных на 50 Гц.

Технологические отличия

Интеллектуальное управление: Микропроцессорный контроль тока/напряжения на всех этапах заряда (основной/дозаряд/поддержка)
Универсальность питания: Стабильная работа при широком диапазоне входного напряжения (90-270 В)
Защитные функции: Автоматическое отключение при переполюсовке, перегреве или КЗ

Ключевым эксплуатационным преимуществом является поддержка многостадийных алгоритмов заряда, включая десульфатацию импульсным током. Это продлевает срок службы АКБ на 20-30% по сравнению с традиционным постоянным током.

Параметр	Импульсное устройство	Трансформаторное устройство
Время полного заряда (60 А·ч)	6-8 часов	10-14 часов
Температура корпуса	40-50°C	60-80°C
Средний срок службы	8-12 лет	3-5 лет

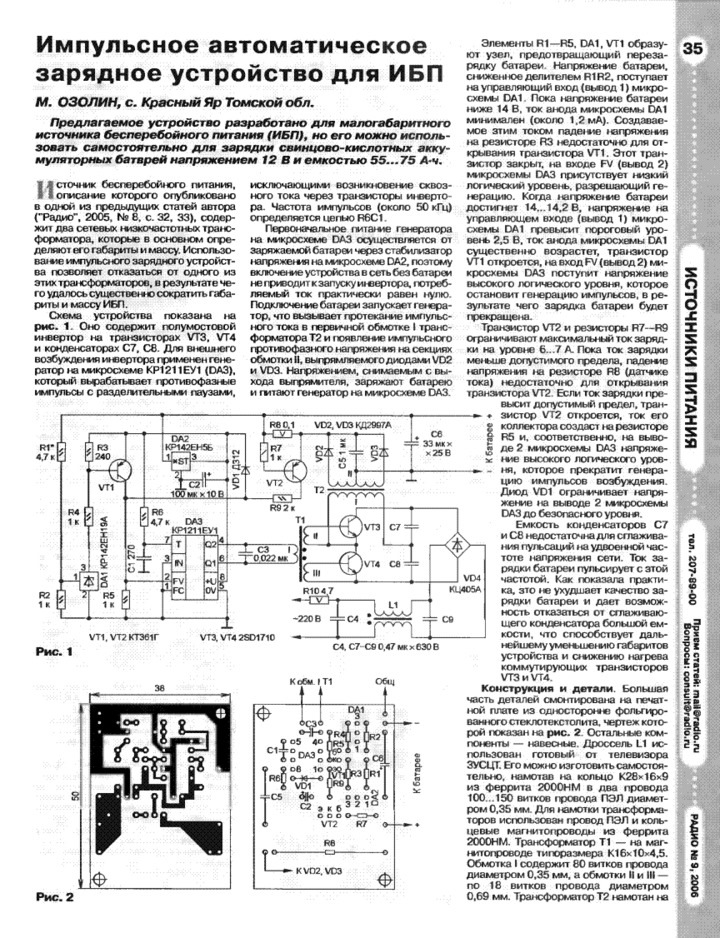

Базовые компоненты типичной схемы устройства

Сердцем импульсного зарядного устройства является импульсный преобразователь, работающий на высоких частотах (десятки-сотни кГц). Он обеспечивает основное преобразование сетевого напряжения в требуемые для зарядки параметры. Это позволяет радикально уменьшить габариты трансформатора и всего устройства по сравнению с линейными аналогами.

Ключевым элементом управления выступает ШИМ-контроллер (PWM-контроллер), который формирует управляющие импульсы для силовых транзисторов. Он регулирует ширину импульсов на основе сигналов обратной связи, поддерживая заданные ток и напряжение заряда. Современные контроллеры часто интегрируют защитные функции: от перегрева, КЗ и перегрузки.

Основные функциональные блоки

Типовая схема включает следующие узлы:

Сетевой выпрямитель и фильтр: Диодный мост и конденсаторы, преобразующие переменный ток 220В в постоянное высокое напряжение (~310В).
Силовые ключи: MOSFET или IGBT транзисторы, коммутирующие ток через импульсный трансформатор под управлением ШИМ-контроллера.
Импульсный трансформатор: Обеспечивает гальваническую развязку сети от низковольтной части и понижает напряжение.
Выходной выпрямитель: Быстродействующие диоды (обычно сдвоенные диоды Шоттки) и сглаживающие дроссели/конденсаторы на выходе трансформатора.

Цепи обратной связи критически важны для стабильности и безопасности:

Датчики тока (шунт или трансформатор тока) контролируют зарядный ток.
Резистивный делитель напряжения отслеживает выходное напряжение на клеммах АКБ.
Оптрон передает сигнал ошибки с выхода на ШИМ-контроллер через развязывающий барьер.

Дополнительные элементы повышают надежность:

Компонент	Назначение
Варистор	Подавление сетевых помех и скачков напряжения
Термистор (NTC)	Плавный пуск, ограничение броска тока при включении
Предохранитель	Защита от катастрофических отказов и КЗ
Снабберные цепи	Гашение выбросов напряжения на ключах и трансформаторе

Назначение сетевого фильтра и выпрямителя

Сетевой фильтр устраняет высокочастотные помехи и импульсные скачки напряжения, возникающие в бытовой сети 220В. Он защищает компоненты зарядного устройства от электромагнитных наводок и предотвращает проникновение созданных преобразователем помех обратно в сеть.

Выпрямитель преобразует переменное сетевое напряжение (~220В) в постоянное пульсирующее. Обычно реализуется по мостовой схеме с четырьмя диодами, обеспечивая двухполупериодное выпрямление. На выходе выпрямителя устанавливается сглаживающий конденсатор, уменьшающий амплитуду пульсаций.

Ключевые функции компонентов

Сетевой фильтр:
- Подавление синфазных и дифференциальных помех
- Защита от импульсных перенапряжений
- Предотвращение распространения ВЧ-шумов в сеть
Выпрямитель:
- Преобразование AC в DC
- Обеспечение полярности напряжения для последующей обработки
- Минимизация потерь мощности на диодах

Параметр	Сетевой фильтр	Выпрямитель
Основные элементы	Дроссели, конденсаторы, варистор	Диодный мост, сглаживающий конденсатор
Выходное напряжение	~220В (очищенное)	≈310В DC (пульсирующее)

Роль высокочастотного преобразователя в схеме

Высокочастотный преобразователь выполняет ключевую функцию трансформации входного напряжения сети в импульсный сигнал с частотой 20-100 кГц. Это достигается за счет быстрого переключения силовых транзисторов (MOSFET/IGBT), управляемых ШИМ-контроллером. На этом этапе происходит первичное преобразование энергии с минимальными потерями.

Благодаря высокой частоте импульсов, схема позволяет использовать компактные ферритовые трансформаторы вместо громоздких железосердечных аналогов. Это критически снижает массу и габариты устройства. Одновременно повышается КПД (до 85-95%) за счет уменьшения тепловых потерь в магнитопроводе и обмотках.

Принцип работы и преимущества

Основная цепь преобразования включает три этапа:

Выпрямление сетевого напряжения 220В в постоянное 310В
Нарезка постоянного напряжения ВЧ-ключами на импульсы
Понижение амплитуды импульсов через высокочастотный трансформатор

Преимущества перед линейными схемами:

Динамическая стабилизация: ШИМ-контроль мгновенно регулирует скважность импульсов при колебаниях сети
Защита от перегрева: датчики температуры интегрируются в цепь управления ключами
Автоматическое переключение режимов CC/CV (постоянный ток/напряжение)

Параметр	Линейная схема	ВЧ-преобразователь
КПД	40-60%	85-95%
Масса (при 10А)	2.5-3.5 кг	0.4-0.7 кг
Температура корпуса	70-85°C	35-50°C

Финальные импульсы после трансформатора проходят через быстродействующие диоды и выходной LC-фильтр, формируя стабильное зарядное напряжение с минимальной пульсацией. Такая архитектура обеспечивает полный заряд АКБ за 3-5 часов без риска перегрева.

Функционирование ШИМ-контроллера заряда

ШИМ-контроллер является "мозгом" зарядного устройства, управляющим ключевым транзистором (чаще MOSFET) на основе обратной связи. Он постоянно сравнивает текущее напряжение на клеммах АКБ с заданным эталонным значением, соответствующим требуемой стадии заряда (основной, абсорбции, поддержки). Разница между этими величинами формирует сигнал ошибки.

На основе сигнала ошибки контроллер динамически корректирует скважность (duty cycle) ШИМ-сигнала, подаваемого на затвор транзистора. Это регулирует среднее значение зарядного тока, протекающего через обмотку импульсного трансформатора и дроссель на выходе, без изменения частоты переключений (обычно 20-100 кГц). Чем больше скважность, тем выше средний ток заряда.

Ключевые принципы работы

Основные функции и этапы управления:

Обратная связь по напряжению: Через резистивный делитель контроллер мониторит напряжение батареи с высокой точностью.
Генерация ШИМ: Внутренний генератор создаёт высокочастотные импульсы, ширина которых модулируется сигналом ошибки.
Защитные механизмы: Автоматическое отключение при КЗ, перегреве, переполюсовке или достижении заданного напряжения.
Переход между стадиями: Снижение тока при приближении к напряжению абсорбции (14.4-14.8В для 12В АКБ) и переход в режим поддержки (13.2-13.8В) после полного заряда.

Параметр ШИМ	Влияние на заряд
Увеличение скважности	Рост среднего зарядного тока
Уменьшение скважности	Снижение среднего тока, стабилизация напряжения
Частота переключений	Определяет КПД и уровень ЭМП (фиксирована)

Преимущества ШИМ-регулирования: Высокий КПД (до 90%) за счёт минимизации потерь на ключевом транзисторе, точная стабилизация напряжения, компактность и автоматизация процесса заряда. Контроллер поддерживает оптимальный режим для десульфатации пластин без перегрева АКБ.

Назначение выходного выпрямителя и дросселя

Выходной выпрямитель преобразует высокочастотное переменное напряжение от трансформатора в постоянное пульсирующее напряжение. Он состоит из диодов Шоттки, выбранных для минимизации потерь при переключениях на частотах 20-100 кГц. Без этого элемента невозможно получить ток нужной полярности для зарядки аккумулятора.

Дроссель выполняет две ключевые функции: сглаживание пульсаций тока и накопление энергии. Он образует LC-фильтр совместно с выходным конденсатором, подавляя высокочастотные помехи. Индуктивность подбирается исходя из рабочей частоты преобразователя и требуемой величины пульсаций зарядного тока.

Конкретные функции элементов

Выходной выпрямитель:

Обеспечивает одностороннее протекание тока к аккумулятору
Преобразует ВЧ-переменное напряжение в постоянное
Защищает схему от обратного тока батареи

Выходной дроссель:

Фильтрует высокочастотные пульсации после выпрямления
Стабилизирует ток заряда при изменении нагрузки
Предотвращает переход преобразователя в разрывный режим
Снижает электромагнитные помехи (EMI)

Критически важно согласовать параметры дросселя и выпрямителя с характеристиками ШИМ-контроллера. Недостаточная индуктивность вызывает перегрев элементов, а ошибки в выборе диодов приводят к потерям энергии и выходу устройства из строя.

Схема стабилизации зарядного тока

Стабилизация зарядного тока критична для безопасной и эффективной зарядки автомобильных аккумуляторов. Она предотвращает перегрев, повреждение пластин и электролита из-за чрезмерного начального тока, особенно при глубоком разряде. Без неё пусковой ток зарядного устройства может превысить допустимые значения, сокращая ресурс АКБ.

В импульсных зарядных устройствах стабилизация реализуется через обратную связь по току. Схема непрерывно сравнивает фактический зарядный ток с заданным значением и динамически корректирует работу силового ключа (чаще MOSFET или IGBT). Основой служит ШИМ-контроллер, управляющий длительностью импульсов на ключевом транзисторе для поддержания постоянного тока независимо от колебаний входного напряжения или степени разряда батареи.

Ключевые компоненты и принцип работы

Датчик тока (шунт или токовый трансформатор) размещается последовательно в цепи заряда. Падение напряжения на нём пропорционально току. Это напряжение:

Подаётся на компаратор или вход усилителя ошибки ШИМ-контроллера (например, UC3845).
Сравнивается с опорным напряжением, задающим целевой ток заряда (например, 10% от ёмкости АКБ).
При отклонении тока контроллер мгновенно регулирует скважность ШИМ-импульсов:

Ток выше заданного → сокращается длительность импульса → ток снижается.
Ток ниже заданного → длительность импульса увеличивается → ток растёт.

Компонент	Функция	Типовые значения/примеры
Шунт (R_shunt)	Преобразует ток в напряжение	0.01–0.1 Ом (мощность 5–10 Вт)
ШИМ-контроллер	Анализ ошибки, генерация управляющих импульсов	UC3842, TL494, L5983
Силовой ключ	Коммутация первичной обмотки трансформатора	IRFZ44N, STP75NF75
Опорное напряжение	Задание целевого тока	Регулируется потенциометром (например, 1–10А)

Фильтрация (RC-цепочки на входе компаратора) устраняет ложные срабатывания от помех. Для точной настройки тока часто используется операционный усилитель, усиливающий сигнал с шунта перед подачей на контроллер. Стабилизация сохраняется до перехода в режим стабилизации напряжения, когда аккумулятор достигает ≈70–80% заряда.

Механизм защиты от перегрева компонентов

Основной задачей защиты от перегрева является предотвращение термического повреждения ключевых элементов схемы: силовых транзисторов, трансформатора, выпрямительных диодов и контроллера. При превышении критической температуры эти компоненты выходят из строя, что приводит к поломке зарядного устройства и потенциальному возгоранию. Система мониторинга постоянно анализирует тепловое состояние узлов через датчики.

Термодатчики (термисторы или интегральные сенсоры) устанавливаются на радиаторах силовых элементов и возле обмоток трансформатора. Их сопротивление изменяется пропорционально температуре, формируя аналоговый сигнал для микроконтроллера или специализированной микросхемы. При достижении порогового значения (обычно +85°C...+105°C) система активирует алгоритм аварийного отключения.

Принципы работы защиты

При срабатывании тепловой защиты реализуется многоуровневая реакция:

Снижение выходного тока: Контроллер плавно уменьшает рабочий цикл ШИМ, сокращая мощность.
Принудительное охлаждение: Активируется вентилятор на максимальных оборотах (если предусмотрен конструкцией).
Аварийное отключение: При сохранении опасной температуры происходит:
- Полное прекращение генерации импульсов
- Разрыв цепи через реле или симистор
- Индикация ошибки (светодиод или дисплей)

Важно: После остывания компонентов до безопасного уровня (+40°C...+50°C) большинство моделей автоматически возобновляют работу, если питание не было отключено. Для предотвращения ложных срабатываний в схему включают RC-фильтры, игнорирующие кратковременные скачки температуры.

Компонент	Критическая температура	Тип датчика
MOSFET-транзисторы	+100°C...+125°C	NTC-термистор
Высокочастотный трансформатор	+110°C...+130°C	Термопара
Диодный мост	+90°C...+115°C	Интегральный сенсор
Микроконтроллер	+70°C...+85°C	Внутренний датчик

Устройство системы защиты от короткого замыкания

Система защиты от КЗ в импульсных зарядных устройствах строится на быстродействующей электронной схеме, непрерывно отслеживающей ток нагрузки через шунтирующий резистор. При превышении заданного порога срабатывает блокировка силовых ключей, предотвращая разрушение компонентов и возгорание. Основная сложность заключается в обеспечении скорости реакции менее 10 микросекунд.

Ключевым элементом является компаратор напряжения, сравнивающий падение на измерительном шунте с опорным значением. Для предотвращения ложных срабатываний от помех используется RC-фильтр на входе компаратора. При срабатывании защиты сигнал через оптронную развязку блокирует ШИМ-контроллер, мгновенно отключая полевые транзисторы инвертора.

Структурные компоненты защиты

Токоизмерительный шунт - прецизионный резистор 0.01-0.05 Ом в цепи первичного питания
Компаратор с гистерезисом (например, LM311) - для детектирования превышения тока
Опорное напряжение - стабилизированный источник 2.5В на TL431
Система блокировки ШИМ - цепь принудительного сброса через оптрон PC817
Индикатор аварии - светодиодный сигнал с защелкой состояния

Важной особенностью является двухступенчатая защита: первая ступень ограничивает ток на безопасном уровне (до 15А), вторая - полностью отключает питание при КЗ. Восстановление работы происходит автоматически через 5-8 секунд после устранения замыкания благодаря RC-цепи сброса. Для силовых ключей дополнительно применяется защита от переполюсовки на диодной сборке и предохранителе.

Алгоритм автоматического отключения при полном заряде

Контроль напряжения на клеммах аккумулятора осуществляется микроконтроллером или специализированной микросхемой через делитель напряжения. Устройство непрерывно сравнивает текущее значение с порогом полного заряда (14.4–14.7 В для 12 В АКБ). Для исключения ложных срабатываний алгоритм анализирует стабильность напряжения в течение заданного временного окна.

При достижении порогового значения активируется таймер подтверждения (обычно 15–30 минут). Если напряжение не снижается за этот период, подается сигнал на силовой ключ (реле или MOSFET-транзистор), разрывающий цепь заряда. Параллельно включается светодиодный индикатор завершения процесса и/или звуковое оповещение.

Ключевые этапы работы

Непрерывный мониторинг: АЦП микроконтроллера считывает напряжение каждые 2–5 секунд
Сравнение с порогом: Полученные данные сопоставляются с заданным значением V_max
Фильтрация помех: Программный фильтр (скользящее среднее) отсекает кратковременные скачки
Подтверждение стабильности: Фиксация напряжения ≥V_max в течение всего таймаута
Разрыв цепи: Отключение силового транзистора через драйвер затвора

Параметр	Значение	Назначение
V_max	14.5 ±0.2 В	Порог отсечки для свинцово-кислотных АКБ
t_confirm	15–30 мин	Время подтверждения стабильности заряда
ΔV	<0.05 В	Допустимое колебание напряжения в период t_confirm

После отключения устройство периодически (раз в 2–4 часа) проверяет напряжение АКБ. При падении ниже 12.8 В инициируется компенсирующая подзарядка для поддержания ёмкости. Для кальциевых аккумуляторов реализуется переход в режим хранения с напряжением 13.2–13.4 В.

Правила подключения клемм к аккумулятору

Присоединение зарядного устройства к аккумуляторной батарее требует строгого соблюдения последовательности для предотвращения искрения и короткого замыкания. Никогда не подключайте клеммы при включенном в сеть зарядном устройстве – питание активируется только после полного соединения проводов.

Обеспечьте чистоту контактных поверхностей: удалите окислы и загрязнения с клемм АКБ и зажимов ЗУ металлической щёткой. Убедитесь в отсутствии повреждений изоляции проводов и коррозии на разъёмах перед началом работ.

Порядок подключения

Красный провод (+): Зафиксируйте зажим на положительной клемме аккумулятора (маркировка «+» или красный цвет)
Чёрный провод (-): Присоедините зажим к отрицательной клемме (маркировка «-» или чёрный/синий цвет)

Ключевые требования безопасности

Избегайте контакта зажимов между собой при подключенном питании
Не размещайте зарядное устройство на корпусе АКБ
Контролируйте полярность – ошибка выведет электронику из строя

Ошибка	Последствие
Нарушение последовательности	Искрение, оплавление контактов
Перепутанная полярность	Выход из строя диодного моста, возгорание
Загрязнённые клеммы	Снижение эффективности зарядки, перегрев

Выбор режима работы (12В/6В)

Переключатель напряжения (12В/6В) является обязательным элементом схемы импульсного зарядного устройства. Его правильное положение гарантирует соответствие выходных параметров характеристикам АКБ. Установка неверного режима приводит к критическим последствиям: зарядка 6В батареи в 12В-режиме вызывает перегрев и разрушение пластин, а подача 6В на 12В-аккумулятор не обеспечит полноценного восстановления ёмкости.

Перед подключением клемм визуально определите номинальное напряжение батареи по маркировке на корпусе или количеству банок: 6В-аккумуляторы имеют 3 отсека (2V на секцию), 12В – 6 отсеков. Дополнительно сверьтесь с технической документацией транспортного средства. Физический переключатель на корпусе ЗУ обычно выполнен в виде тумблера или кнопки с дублирующей светодиодной индикацией выбранного режима.

Алгоритм выбора и контроля

Отключите ЗУ от сети перед переключением режима во избежание скачков напряжения
Совместите положение переключателя с маркировкой АКБ (6В/12В)
Убедитесь в активации индикатора соответствующего напряжения на панели прибора
Проверьте выходное напряжение мультиметром на холостом ходу: 7.1-7.4В для 6В, 14.2-14.8В для 12В

Параметр	Режим 6В	Режим 12В
Выходное напряжение (холостой ход)	7.1-7.4V	14.2-14.8V
Ток зарядки (10% от ёмкости)	4-6A (тип.)	2-8A (тип.)
Типы совместимых АКБ	Мотоциклы, квадроциклы, инвалидные коляски	Легковые/грузовые авто, лодочные моторы

При работе с необслуживаемыми АКБ используйте только режим 12В. Для зарядки двух последовательно соединённых 6В-батарей (например, в электропогрузчиках) также применяется 12В-режим. Помните: автоматические ЗУ с функцией распознавания напряжения требуют ручной установки переключателя в "0" перед подключением клемм для корректной диагностики.

Настройка силы зарядного тока

Регулировка силы тока – критически важный этап эксплуатации импульсного ЗУ. Неправильно выбранный параметр приводит к перегреву, сульфатации пластин или неполному восстановлению ёмкости АКБ. Всегда сверяйтесь с техническими характеристиками конкретного аккумулятора перед началом зарядки.

Большинство импульсных зарядников оснащено ручным регулятором тока (потенциометром) или переключаемыми режимами. Оптимальное значение рассчитывается как 10% от номинальной ёмкости батареи. Например, для АКБ 60 А·ч устанавливается ток 6 А. Для сильно разряженных или старых батарей допустимо снижение до 5% (3 А для 60 А·ч).

Порядок настройки и контроля

Алгоритм действий:

Отключите ЗУ от сети и подсоедините клеммы к АКБ (соблюдая полярность!)
Установите регулятор тока в минимальное положение
Включите устройство в сеть
Плавно поворачивайте потенциометр, ориентируясь на показания амперметра
Доведите значение до рассчитанной величины (10% от ёмкости)

Особенности контроля:

При отсутствии встроенного амперметра используйте мультиметр, включённый последовательно в цепь
Ток может незначительно "плавать" из-за импульсного характера заряда
При активном кипении электролита или нагреве корпуса АКБ выше 45°C – немедленно снижайте ток

Тип АКБ	Рекомендуемый ток (% от ёмкости)	Максимальное напряжение
Свинцово-кислотный (WET)	10%	14.4V
AGM/GEL	15-20%	14.7V
Кальциевый (Ca/Ca)	10%	16.0V

Ключевые предупреждения: Никогда не превышайте 20% от ёмкости АКБ – это вызывает коробление пластин. Заряд током выше 5 А требует обязательного контроля температуры электролита. При использовании автоматических режимов ("Boost", "Desulfation") сила тока регулируется электроникой устройства.

Интерпретация показаний встроенного амперметра

Встроенный амперметр является ключевым инструментом для мониторинга процесса зарядки вашего аккумулятора импульсным устройством. Его показания напрямую отражают ток, протекающий в цепи заряда, и динамику этого тока позволяет судить о состоянии батареи и стадии процесса.

Понимание значений, отображаемых на амперметре, критически важно для безопасной и эффективной зарядки. Неправильная интерпретация может привести как к недозаряду, снижающему емкость и срок службы аккумулятора, так и к опасному перезаряду, чреватому выделением взрывоопасных газов и повреждением пластин.

Динамика тока заряда и ее значение

Характер изменения силы тока во времени – основной индикатор:

Начало зарядки: При подключении глубоко разряженного или сильно разряженного аккумулятора амперметр покажет максимальный ток, близкий к номинальному значению вашего зарядного устройства (например, 4А, 6А, 10А). Это нормально, так как ЭДС батареи низка, а напряжение зарядки значительно выше.
Прогресс зарядки: По мере накопления заряда внутреннее сопротивление аккумулятора растет, а его ЭДС увеличивается. Это приводит к плавному снижению силы зарядного тока, что четко отображается на амперметре. Ток должен уменьшаться постепенно, без резких скачков.
Приближение к полному заряду: Когда аккумулятор заряжен на 80-90%, ток продолжает снижаться, но гораздо медленнее. Скорость падения тока заметно уменьшается.
Критерий окончания зарядки (для автоматических устройств): Основной признак полного заряда для импульсных ЗУ с автоматическим отключением – стабильно низкий ток, составляющий примерно 0.5-2% от номинальной емкости аккумулятора (С_ном) и не изменяющийся в течение длительного времени (например, 30-60 минут). Например, для батареи 60 Ач это будет ток около 0.3-1.2 А. Именно в этот момент исправное автоматическое устройство должно отключиться или перейти в режим поддержки (float).

Показание амперметра	Стадия зарядки	Состояние аккумулятора	Действия / Рекомендации
Высокий ток (близкий к макс. току ЗУ)	Начальная	Сильно разряжен	Норма. Мониторить снижение тока.
Постепенно снижающийся ток	Основная (буферная)	Заряжается	Нормальный ход процесса.
Стабильно низкий ток (0.5-2% от C_ном)	Завершающая	Почти полностью заряжен / Заряжен	Ожидать отключения ЗУ (авто) или проверить напряжение (14.4-14.8В).
Ток не снижается или снижается очень медленно спустя много часов	-	Возможна сульфатация, потеря емкости, неисправность	Проверить напряжение аккумулятора, температуру корпуса. Возможно, требуется десульфатация или замена АКБ.
Ток "скачет"	-	Возможна неисправность ЗУ, плохой контакт, внутреннее КЗ в АКБ	Проверить клеммы, провода. Отключить ЗУ. Диагностировать АКБ и ЗУ.

Важные замечания:

Номинальный ток ЗУ: Исходное значение тока зависит от мощности вашего конкретного зарядного устройства. Сравнивайте показания с его максимальным выходным током.
Состояние АКБ: Сильно изношенные или сульфатированные аккумуляторы могут не принимать номинальный ток в начале зарядки или очень медленно снижать его, даже не достигая полного заряда.
Температура: Следите за нагревом аккумулятора. Сильный нагрев при продолжающемся высоком токе – тревожный признак.
Напряжение: Всегда полезно контролировать напряжение на клеммах АКБ параллельно с током (если есть вольтметр). Напряжение должно плавно расти до уровня 14.4-14.8В (для 12В АКБ) по мере заряда и стабилизироваться при малом токе.

Стабильно низкий и неизменяющийся ток в течение длительного периода – главный визуальный индикатор на амперметре, сигнализирующий о достижении аккумулятором состояния полного заряда и необходимости отключения (для ручных ЗУ) или ожидания отключения (для автоматических). Любые отклонения от плавного снижения тока требуют внимания и диагностики.

Контроль температурного режима при зарядке

Перегрев аккумулятора во время зарядки вызывает деградацию пластин, испарение электролита и сокращает ресурс батареи. Для импульсных зарядных устройств критично отслеживать температуру корпуса АКБ, так как высокочастотные токи при неправильной настройке провоцируют избыточный нагрев.

Эффективное управление температурой реализуется через комбинацию схемотехнических решений: термисторы или инфракрасные датчики, встроенные в зажимы крокодилы, передают данные на микроконтроллер. При превышении порога в +45°C система автоматически снижает зарядный ток или временно приостанавливает процесс до остывания элемента.

Ключевые аспекты реализации

Места установки сенсоров: на минусовой клемме (максимальный нагрев), центральной части корпуса АКБ
Алгоритмы реакции: ступенчатое уменьшение тока, полное отключение при +50°C, возобновление заряда после охлаждения до +35°C
Индикация для пользователя: светодиодные предупреждения (оранжевый/красный), вывод кода ошибки на цифровой дисплей

Температурный диапазон	Действие зарядного устройства
+35°C до +45°C	Заряд на номинальном токе
+45°C до +50°C	Снижение тока на 50%
Выше +50°C	Немедленное отключение питания

Важно: при эксплуатации в жарких помещениях (+30°C и выше) рекомендуется уменьшать максимальный ток на 20-25% от паспортных значений. Не допускается заряд АКБ с начальной температурой ниже -10°C без предварительного прогрева.

Действия при срабатывании защитной блокировки

При срабатывании защитной блокировки зарядное устройство автоматически прекращает подачу тока. Индикатор (обычно красный или мигающий) сигнализирует об ошибке. Не игнорируйте это состояние – продолжение эксплуатации может повредить аккумулятор или само устройство.

Немедленно отключите зарядное устройство от сети и отсоедините клеммы от аккумулятора. Проверьте визуально целостность проводов, отсутствие искр или запаха гари. Дайте устройству остыть 10-15 минут перед дальнейшими действиями.

Поиск и устранение причин

Проверьте основные факторы, вызывающие блокировку:

Обратная полярность: Убедитесь, что красный зажим подключен к клемме "+", черный – к "-".
Короткое замыкание: Осмотрите клеммы на отсутствие контакта между собой или с кузовом авто.
Перегрев: Обеспечьте вентиляцию устройства, удалите пыль с радиаторов.
Критическое напряжение АКБ: Если напряжение ниже 8В, аккумулятор может не поддерживать режим импульсной зарядки.

После устранения проблемы выполните сброс:

Подключите "крокодилы" к АКБ в правильной полярности.
Включите устройство в сеть.
Нажмите кнопку RESET (при наличии) или выключите/включите питание.

Индикатор	Статус	Действие
Красный (мигает)	Защита активирована	Проверка подключений
Зеленый (не горит)	Нет питания	Тестирование розетки/предохранителя
Желтый (постоянный)	Ошибка АКБ	Диагностика батареи

Если блокировка повторяется после сброса, используйте мультиметр для проверки:

Напряжения холостого хода АКБ (норма: 11.8-12.7В)
Отсутствия внутреннего замыкания в банках аккумулятора.

При невозможности решения проблемы самостоятельно – обратитесь в сервисный центр. Не вскрывайте корпус устройства – это аннулирует гарантию и опасно из-за высокого напряжения!

Обработка клемм перед подключением

Очистите клеммы аккумулятора и зажимы зарядного устройства от окислов и загрязнений. Используйте металлическую щётку или специальный очиститель для клемм. Убедитесь, что все контактные поверхности приобрели характерный металлический блеск без следов белого или зеленоватого налёта.

Обработайте очищенные поверхности антикоррозийной смазкой или техническим вазелином. Нанесите тонкий слой только на внешние боковые поверхности клемм, избегая попадания состава на сами контактные площадки. Это предотвратит повторное окисление во время зарядки и упростит последующее отсоединение проводов.

Критичные этапы обработки

Проверка состояния клемм на наличие глубокой коррозии
Зачистка внутренних контактных поверхностей до чистого металла
Обезжиривание контактов после механической очистки
Контроль отсутствия смазки в зоне электрического соединения

Материал	Назначение	Примеры
Абразивный инструмент	Механическая очистка	Щётка по металлу, наждачная бумага
Химические средства	Растворение окислов	Специальные аэрозоли, раствор соды
Защитные составы	Антикоррозийная обработка	Литиевая смазка, медная паста

Важно: Все работы выполняйте в защитных перчатках! При использовании химических очистителей обеспечьте вентиляцию помещения. Не допускайте короткого замыкания клемм инструментами во время очистки.

Проверка уровня электролита (для обслуживаемых АКБ)

Регулярный контроль уровня электролита критически важен для обслуживаемых свинцово-кислотных аккумуляторов. Низкий уровень приводит к оголению пластин, их окислению и необратимой сульфатации, что резко снижает емкость батареи и срок ее службы. Проверку выполняют при полностью заряженной АКБ и комнатной температуре.

Открутите все пробки банок аккумулятора. Убедитесь, что корпус АКБ стоит горизонтально, без перекосов. Для точного замера используйте стеклянную трубку (диаметром 4-5 мм) или специальный мерный глазок. Опустите трубку вертикально вниз до касания пластин, зажмите верхнее отверстие пальцем и извлеките ее.

Оценка результатов и корректировка

Нормальный уровень: 10-15 мм над пластинами (1-1.5 см в трубке).
Пониженный уровень: Доливайте только дистиллированную воду до нормы. Использование электролита допустимо лишь при подтвержденном выплескивании раствора.
Сильный перелив: Удалите излишки резиновой грушей для предотвращения вытекания при зарядке.

Состояние	Действие	Примечание
Уровень ниже 10 мм	Долив дистиллированной воды	Не использовать водопроводную воду!
Уровень выше 15 мм	Откачка излишков	Во избежание вытекания кислоты
Разный уровень в банках	Выравнивание до нормы	Признак возможного внутреннего дефекта

После доливки воды зарядите АКБ током 0.1 от емкости (например, 5.5А для 55Ач) для перемешивания электролита. Избегайте попадания грязи в банки – очищайте область вокруг пробок перед открытием. Проводите проверку каждые 3-5 тыс. км пробега или перед длительной стоянкой.

Порядок окончания процесса заряда

При достижении аккумулятором напряжения насыщения (14.4–14.8 В для 12В АКБ) ток заряда начинает плавно снижаться. Окончание цикла определяется автоматикой по достижению минимального порога силы тока (обычно 0.5–2% от емкости батареи) или по истечении заданного времени. Срабатывает звуковой/световой индикатор завершения, а устройство переходит в режим компенсации саморазряда (поддержка напряжения 13.2–13.8 В).

Не отключайте зарядник принудительно до сигнала окончания – это нарушает алгоритм десульфатации. После оповещения о завершении сначала обесточьте устройство кнопкой питания, затем отсоедините сетевой кабель. Только после этого снимите клеммы с АКБ в последовательности: сначала черный (минус), затем красный (плюс). Избегайте контакта клемм между собой или с кузовом авто.

Контрольные параметры завершения

Параметр	Нормальное значение	Признак окончания
Напряжение на клеммах	14.4–14.8 В	Стабилизация (±0.1В/час)
Ток заряда	1–5А (зависит от емкости)	Снижение до 0.1–0.5А
Температура корпуса АКБ	До 45°C	Резкое падение нагрева

Важно: При отсутствии автоматической индикации ориентируйтесь на:

Стабилизацию напряжения на клеммах в течение 60 минут
Падение тока ниже 1А при напряжении ≥14.4В
Активное газовыделение в банках (слышимое «кипение»)

Распространенные ошибки при использовании

Автоматизация зарядки не исключает риска повреждения аккумулятора при нарушении базовых правил эксплуатации импульсных устройств.

Игнорирование технических ограничений и физических принципов работы часто приводит к необратимым последствиям для батареи и оборудования.

Неправильный выбор режима – зарядка AGM или гелевых аккумуляторов в режиме для обычных свинцово-кислотных, вызывающая перегрев и вздутие.
Пренебрежение диагностикой – подключение устройства к глубоко разряженному (< 10В) или сульфатированному аккумулятору без предварительной десульфатации.
Подключение под нагрузкой – зарядка без отключения клемм от бортовой сети автомобиля, приводящая к скачкам напряжения и повреждению ЭБУ.
Нарушение полярности – перепутывание крокодилов «плюс»/«минус», провоцирующее короткое замыкание и выход оборудования из строя.
Игнорирование температурного режима – эксплуатация при -15°C и ниже без предварительного прогрева батареи, вызывающая кристаллизацию электролита.
Недостаточная вентиляция – размещение аккумулятора в закрытом пространстве во время зарядки, что повышает риск взрыва гремучего газа.

Критические последствия ошибок

Ошибка	Результат
Установка завышенного тока	Коробление пластин, термическое разрушение сепараторов
Использование поврежденных клемм	Искрение, оплавление проводов, возгорание
Зарядка необслуживаемых АКБ в режиме Boost	Выкипание электролита без возможности долива

Безопасная зарядка глубоко разряженных аккумуляторов

При напряжении ниже 10.5В классические импульсные ЗУ часто блокируют запуск процесса из-за срабатывания защиты от короткого замыкания, ошибочно определяя батарею как неисправную. Требуется принудительная активация "режима восстановления" или использование устройств с функцией десульфатации, способных подавать кратковременные высоковольтные импульсы (15-18В) для разрушения сульфата свинца на пластинах.

Начальный ток заряда не должен превышать 1-2% от номинальной ёмкости АКБ (пример: 0.5-1А для 50Ач батареи) во избежание перегрева и коробления пластин. Обязателен постоянный контроль температуры корпуса рукой – если поверхность становится горячей (>40°C), процесс немедленно прерывается на 30-60 минут.

Ключевые этапы и правила

Предварительная диагностика: Проверка уровня электролита (при наличии доступа к банкам), отсутствия трещин и замыканий клемм на корпус.
Подготовка ЗУ:
- Активация режима "recovery" или "desulfation"
- Установка минимального тока (1А для большинства АКБ)
- Отключение автоматического отключения (если возможно)

Многоэтапный процесс:

Фаза	Напряжение	Длительность
Десульфатация	15.8-18В импульсно	2-4 часа
Медленный заряд	14.4-14.8В	До 12.8В на клеммах
Дозаряд	13.8-14.0В	Пока ток не упадёт ниже 0.5А

Контроль параметров: Ежечасная фиксация напряжения и температуры первые 5 часов. Превышение 42°C требует остановки.
Проверка результата: После заряда "отдых" АКБ 8-12 часов. Напряжение холостого хода должно быть ≥12.6В. Падение ниже 12.4В указывает на необратимую деградацию.

Важно! Попытки "форсировать" зарядку током >5% от ёмкости приводят к газовыделению и разрушению пластин. Если через 6-8 часов напряжение не превышает 12В, батарея признаётся непригодной к восстановлению.

Меры при отсутствии признаков работы устройства

Проверьте подключение зарядного устройства к сети 220В. Убедитесь в наличии напряжения в розетке, используя тестер или включив другой электроприбор. Осмотрите сетевой шнур на предмет повреждений изоляции или переломов.

Удостоверьтесь в корректности подсоединения клемм к аккумулятору: красный провод (+) – к положительной клемме АКБ, черный (-) – к отрицательной. Проверьте отсутствие окислов на контактах батареи и плотность прилегания зажимов "крокодилов".

Диагностика неисправностей

Если индикаторы не загораются:

Проверьте предохранители устройства (основной и защитный на выходе)
Тестируйте выходное напряжение тестером на клеммах при включении в сеть
Осмотрите плату на наличие вздутых конденсаторов или следов гари

Возможные проблемы с АКБ:

Глубокий разряд ниже 8В (требуется режим "десульфатации")
Обрыв внутренних цепей батареи (проверьте напряжение без нагрузки)
Короткое замыкание в банках (прибор покажет ошибку или отключится)

Симптом	Проверка	Решение
Тихий щелчок при включении	Напряжение на выходных клеммах	Замена силовых транзисторов
Светодиоды мигают	Соответствие АКБ требованиям ЗУ	Подключение буферной батареи

При отсутствии видимых повреждений отключите устройство от сети на 15 минут для сброса защиты. Повторно подключите в последовательности: АКБ → сеть. Если признаки работы отсутствуют – требуется ремонт электронной платы.

Проверка предохранителей в цепи

Любое импульсное зарядное устройство содержит предохранители, защищающие схему от токовых перегрузок и коротких замыканий. Их выход из строя – одна из наиболее частых причин полного отсутствия работы зарядника или прекращения процесса заряда. Первичную проверку целостности предохранителей следует проводить при любых признаках неисправности устройства.

Перед проверкой обязательно отключите зарядное устройство от сети 220В и отсоедините клеммы от аккумулятора. Используйте мультиметр в режиме прозвонки или измерения сопротивления (Ω). Установите щупы прибора на металлические контакты предохранителя с обеих сторон его корпуса. Исправный предохранитель покажет сопротивление, близкое к нулю (короткое замыкание в режиме прозвонки будет сопровождаться звуковым сигналом). Бесконечное сопротивление или обрыв указывают на необходимость замены.

Порядок действий при замене предохранителя

Определите номинал: Найдите маркировку силы тока (А) и напряжения (В) на корпусе перегоревшего предохранителя (например, 10А 250В).
Выберите аналог: Установите новый предохранитель строго такого же номинала по току и напряжению.
Установите: Аккуратно вставьте исправный предохранитель в держатель до щелчка или плотной фиксации.

Важно: Никогда не заменяйте предохранитель на элемент с большим током срабатывания ("жучки", проволоку, предохранитель на 15А вместо 10А). Это может привести к возгоранию устройства или повреждению аккумулятора!

Признак неисправности	Возможная причина
Устройство не включается (нет индикации)	Перегорание сетевого предохранителя (входного)
Заряд не начинается при подключенном АКБ	Перегорание выходного предохранителя (в цепи клемм)
Устройство отключается сразу после начала заряда	Нестабильный контакт в держателе предохранителя или неверный номинал

Если после замены предохранителя на корректный номинал он снова перегорает при включении или начале заряда, это указывает на наличие более серьезной неисправности в схеме импульсного зарядного устройства (неисправность силовых ключей, диодного моста, проблему с ШИМ-контроллером). Дальнейшую диагностику и ремонт следует доверить квалифицированному специалисту.

Диагностика неисправности выходного каскада

Проблемы выходного каскада импульсного зарядного устройства проявляются отсутствием или нестабильностью зарядного тока/напряжения, перегревом компонентов, характерным запахом гари либо срабатыванием защиты. Первичный визуальный осмотр выявляет вздутые конденсаторы, потемневшие резисторы, следы копоти на плате или микросхемах, а также нарушение целостности паек силовых транзисторов, диодов Шоттки или дросселя.

Для точной локализации неисправности потребуется мультиметр, осциллограф и отключенная от сети плата. Последовательная проверка начинается с прозвонки силовых элементов на короткое замыкание и обрыв, измерения сопротивлений токоизмерительных шунтов, тестирования обмоток трансформатора и дросселя. Особое внимание уделяется цепям управления затворами ключевых транзисторов и обратной связи.

Алгоритм проверки компонентов

Ключевые транзисторы (MOSFET/IGBT):
- Выпаять из платы, проверить мультиметром: сопротивление сток-исток (должно быть высоким в обоих направлениях), затвор-исток (отсутствие КЗ).
- Проверить защитные диоды (сток-исток) на пробой.
Выходные диоды (Шоттки):
- Прозвонить в прямом/обратном направлении: низкое падение (~0.3В) при прямом включении, обрыв при обратном.
- Исключить КЗ между анодом и катодом.
Дроссель и трансформатор:
- Замерить сопротивление обмоток (отсутствие обрыва).
- Проверить межвитковое КЗ: сравнить сопротивление с номиналом, визуально оценить изоляцию.
Цепи управления затвором:
- Проверить резисторы в затворной цепи (номинал), буферные диоды (на пробой).
- Осциллографом убедиться в наличии ШИМ-сигнала на затворах при включении (без нагрузки).

Симптом	Вероятная причина	Метод проверки
Нулевой ток заряда	Обрыв ключевого транзистора, КЗ диода, обрыв дросселя	Прозвонка силовой цепи, замер напряжения на стоке MOSFET
Сильный нагрев радиатора	Пробой транзистора, деградация диода Шоттки, КЗ в обмотке	Термовизионный контроль под нагрузкой, замер падения на диоде
Срабатывание защиты	КЗ в нагрузке, неисправность ОС, пробой конденсатора	Проверка выходных конденсаторов на ESR, анализ сигнала ОС осциллографом

Тестирование исправности ШИМ-контроллера

Для проверки работоспособности ШИМ-контроллера в импульсном зарядном устройстве выполните следующие базовые измерения. Убедитесь в наличии питающего напряжения на выводе VCC микросхемы относительно земли – оно должно соответствовать значению, указанному в datasheet (обычно 10-15В). Проверьте опорное напряжение на выводе VREF (при исправном контроллере – стабильные 5В).

Подайте на вход обратной связи (вывод FB или COMP) имитацию сигнала разряженного аккумулятора через резистивный делитель. При этом на выходе контроллера (выводы OUT или HO/LO) должен наблюдаться ШИМ-сигнал с изменяющейся скважностью. Используйте осциллограф для контроля формы импульсов на затворах силовых транзисторов.

Ключевые этапы диагностики

Проверка питания: Замерьте напряжение между VCC и GND. Отклонение ±15% от номинала – повод проверить цепь запуска.
Тест генератора: На выводе RT/CT осциллограф должен показывать пилообразное напряжение (частота 50-100кГц). Отсутствие сигнала – признак неисправности.
Подача нагрузки: Подключите лампу накаливания 12В/55Вт к выходу ЗУ. При изменении тока должен меняться коэффициент заполнения ШИМ.

Тип неисправности	Внешние признаки	Проверяемые узлы
Нет импульсов	Отсутствие напряжения на выходе	VCC, VREF, RC-цепочка генератора
Постоянная скважность	Не регулируется ток заряда	Цепь обратной связи, оптрон
Высокий уровень шума	Дребезг импульсов	Обвязка по питанию, качество пайки

При отсутствии осциллографа косвенно оцените работу контроллера по нагреву силовых транзисторов через 3-5 минут работы на холостом ходу. Равномерный умеренный нагрев – норма, локальный перегрев одного из компонентов указывает на сбои синхронизации.

Список источников

При подготовке материалов об импульсных зарядных устройствах для автомобильных аккумуляторов использовались специализированные технические ресурсы, научные публикации и практические руководства. Анализ схемотехнических решений и принципов работы основывался на документации производителей электронных компонентов и профильных инженерных изданиях.

Ключевые источники включают патентную документацию, методические пособия по силовой электронике и современные исследования в области преобразовательной техники. Особое внимание уделялось ресурсам, содержащим практические схемы сборки и тестирования устройств.

Использованные материалы

Проектирование импульсных источников питания - Р. Эриксон (главы о топологиях преобразователей)
Журнал "Радио" - архивные выпуски с практическими схемами ЗУ
Технические даташиты производителей: Infineon, STMicroelectronics (микросхемы контроллеров)
Учебное пособие "Автомобильная электроника" (раздел зарядных систем)
Протоколы испытаний импульсных ЗУ от НИИ автоэлектроники
Форум EEVblog - раздел по ремонту автомобильных зарядников
ГОСТ Р 53165-2008 "Устройства зарядные для свинцовых аккумуляторов"
Монография "Импульсная преобразовательная техника" (анализ схем flyback)
