Схема и устройство блока предохранителей Форд Транзит

Статья обновлена: 18.08.2025

Электропроводка современного автомобиля – сложная система, защищаемая предохранителями. Их грамотная диагностика критична для безопасной эксплуатации Форд Транзит. Знание расположения и функций плавких вставок позволяет оперативно устранять неисправности.

Данный материал детально рассматривает блоки предохранителей в различных поколениях микроавтобуса. Вы узнаете о типовой схеме распределения цепей, назначении каждого элемента и методах поиска перегоревших компонентов.

Расположение основного блока предохранителей в салоне

Основной блок предохранителей в салоне Ford Transit расположен под приборной панелью со стороны водителя. В большинстве модификаций он скрыт за пластиковой защитной панелью в нижней части торпедо, левее рулевой колонки.

Для доступа к блоку необходимо снять декоративную крышку, фиксирующуюся на пластиковых защелках. Аккуратно подденьте крышку плоской отверткой или монтажной лопаткой в районе технологических пазов, после чего потяните на себя. На внутренней стороне крышки обычно размещена схема расположения предохранителей и реле.

Идентификация элементов блока

Компоненты внутри блока пронумерованы и сгруппированы по функциональным зонам. Предохранители стандартного типа mini blade (реже maxi) установлены в посадочные гнезда с цветовой маркировкой, соответствующей номинальному току.

Сектор	Типовые цепи	Номиналы (А)
F1-F15	Освещение, стеклоочистители	5-15
F16-F30	Аудиосистема, прикуриватель	10-25
R1-R5	Реле стеклоподъемников, топливного насоса	–

Важно: перед заменой предохранителей всегда отключайте зажигание и соответствующий потребитель. Используйте только оригинальные предохранители указанного номинала – установка «жучков» приводит к повреждению электропроводки.

Доступ к моторному отсеку предохранителей

Монтажный блок с предохранителями силовых цепей расположен в подкапотном пространстве. Точное местоположение зависит от поколения и года выпуска Ford Transit.

На большинстве моделей блок находится со стороны водителя, вблизи аккумуляторной батареи или ветрового стекла. Крышка блока обычно выполнена из черного пластика с нанесенной схемой предохранителей.

Последовательность открытия

Откройте капот автомобиля, используя рычаг в салоне и наружную защелку.
Найдите прямоугольный пластиковый корпус с надписью «FUSES» или символом предохранителя (⌇).
Отожмите фиксаторы крышки (обычно расположены по бокам или сверху).
Потяните крышку вертикально вверх для снятия.

Внимание: Перед заменой предохранителей обязательно заглушите двигатель и выключите зажигание. Для идентификации неисправного элемента используйте пинцет из комплекта, расположенного на внутренней стороне крышки.

Функции реле в электросистеме Транзит

Реле выполняют роль электронных выключателей высокой мощности, управляемых слаботочными сигналами от органов управления (кнопок, датчиков, ЭБУ). Они исключают подачу больших токов напрямую через малогабаритные переключатели в салоне, предотвращая их перегрев и выход из строя.

В Ford Transit реле обеспечивают безопасное распределение энергии к энергоемким потребителям: системе запуска, фарам, топливному насосу, обогревателям, компрессору кондиционера. При срабатывании реле издает характерный щелчок, что упрощает диагностику неисправностей.

Ключевые функции и примеры применения

Основные задачи реле:

Усиление управляющего сигнала: Маленький ток от замка зажигания активирует реле стартера, замыкающее мощную цепь аккумулятора.
Защита цепей управления: Предотвращение перегрузки кнопок стеклоподъемников или переключателей света.
Автоматизация систем: Включение топливного насоса на 2-3 секунды при повороте ключа (до старта двигателя).
Гальваническая развязка: Изоляция низковольтных цепей ЭБУ от силовых потребителей.

Распространенные реле в Транзит:

Реле	Расположение (пример)	Защищаемая цепь
Главное (силовое)	Блок предохранителей в салоне	Система зажигания, ЭБУ двигателя
Стартера	Блок под капотом	Цепь тягового электродвигателя стартера
Топливного насоса	Блок предохранителей в салоне	Электродвигатель бензонасоса
Дальнего света	Блок под капотом	Лампы головного света

Признаки неисправности реле:

Отказ потребителя при исправном предохранителе
Характерное дребезжание или отсутствие щелчка при включении
Перегрев корпуса реле или оплавление контактов
Прерывистая работа устройства (например, мигание фар)

Маркировка номиналов на корпусе предохранителя

Маркировка номинала силы тока является ключевой информацией на корпусе предохранителя. Она указывает максимальный ток, который элемент может пропускать без разрушения. Эта маркировка наносится производителем непосредственно на пластиковый корпус предохранителя.

Найти значение номинала можно на верхней плоской крышке предохранителя или на одном из его торцов. Маркировка выполняется цифрами, за которыми обычно следует буква "А", обозначающая единицу измерения - Амперы. Например: "5А", "7.5А", "10А", "15А", "20А", "25А", "30А".

Цветовая кодировка номиналов

Помимо цифровой маркировки, для быстрой визуальной идентификации номинала предохранителя широко используется цветовая кодировка. Цвет пластикового корпуса (чаще всего верхней крышки) соответствует определенному номинальному току согласно международному стандарту ISO. Основные цвета для стандартных мини- и стандартных (ATO/ATC) предохранителей в Форд Транзит:

Цвет корпуса	Номинальный ток (А)
Прозрачный / Бежевый	5
Коричневый	7.5
Красный	10
Синий	15
Желтый	20
Прозрачно-белый / Натуральный	25
Зеленый	30

Всегда сверяйте цифровую маркировку на корпусе предохранителя перед его заменой, даже если вы ориентируетесь на цвет. Цветовая схема может незначительно отличаться у разных производителей или для специфических типов предохранителей. Установка предохранителя с несоответствующим номиналом (как больше требуемого, так и меньше) может привести к серьезным последствиям:

Слишком высокий номинал (например, 30А вместо 15А): Предохранитель не сработает вовремя при перегрузке или коротком замыкании. Это может вызвать перегрев и возгорание электропроводки или подключенного оборудования.
Слишком низкий номинал (например, 10А вместо 15А): Предохранитель будет постоянно перегорать при нормальной работе цепи, так как рабочий ток превысит его номинал, вызывая неработоспособность системы.

Использование предохранителя с точным номиналом, указанным в схеме электрооборудования автомобиля и подтвержденным маркировкой на корпусе самого предохранителя, является обязательным условием безопасной и корректной работы электросистемы Форд Транзит.

Снятие защитной крышки блока ЭБУ

Защитная крышка блока электронного управления (ЭБУ) предохраняет контроллер от пыли, влаги и механических повреждений. Она расположена в моторном отсеке, обычно крепится на корпусе самого ЭБУ или рядом с аккумуляторной батареей. Для диагностики или замены модуля требуется демонтаж этого элемента.

Перед началом работ обязательно отключите минусовую клемму аккумулятора! Игнорирование этого правила может привести к короткому замыканию, повреждению электроники или сбою программного обеспечения ЭБУ. Убедитесь, что зажигание выключено, а ключ извлечён из замка.

Пошаговая процедура демонтажа

Очистите поверхность крышки от грязи сжатым воздухом или щёткой для исключения попадания мусора в разъёмы.
Найдите пластиковые фиксаторы по периметру крышки (обычно 4-6 шт.).
Отожмите фиксаторы плоской отвёрткой или пальцами, придерживая крышку:
- Фиксаторы типа "push" нажимайте внутрь
- Фиксаторы "lever" подденьте вверх
Потяните крышку на себя без резких усилий. Если сопротивление возникает – проверьте, все ли фиксаторы отстёгнуты.
После демонтажа визуально оцените состояние уплотнителя по контуру крышки. При деформации или трещинах замените его.

При установке крышки обратно совместите её с направляющими на корпусе ЭБУ, равномерно надавите до характерных щелчков всех фиксаторов. Не прилагайте чрезмерных усилий – это может сломать крепления. Подключение аккумулятора производите только после полной сборки.

Инструменты для безопасного извлечения предохранителей

Извлечение предохранителей требует аккуратности и применения специализированных инструментов для предотвращения повреждения плавкой вставки или контактов блока. Неподходящие приспособления могут привести к поломке корпуса предохранителя, короткому замыканию или затруднениям при диагностике цепи.

Основная задача инструментов – обеспечить надежный захват мелкого элемента без деформации его пластикового корпуса и исключить контакт металлических частей с соседними цепями. Принудительное вытаскивание отверткой или пассатижами недопустимо из-за высокого риска повреждений.

Инструмент	Преимущества	Ограничения
Съемник-щипцы	Идеальное усилие захвата, защита от соскальзывания, полная изоляция	Может не подходить для нестандартных типов предохранителей
Изолированный пинцет	Универсальность, доступность, маневренность	Требует повышенной осторожности (риск деформации ножек предохранителя)

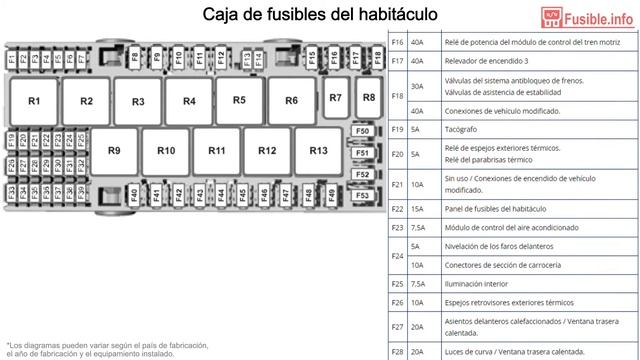

Расшифровка схемы на обратной стороне крышки блока

Схема на крышке блока предохранителей содержит графическое и текстовое обозначение всех элементов. Каждому предохранителю присвоен уникальный номер (F1, F2 и т.д.), соответствующий его физическому расположению в блоке. Рядом с номером указан номинал тока в амперах (А) и цветовая маркировка корпуса предохранителя.

Назначение цепей обозначается стандартными аббревиатурами или пиктограммами. Цвета корпусов унифицированы: красный – 10А, синий – 15А, желтый – 20А, белый/прозрачный – 25А, зеленый – 30А. Реле маркируются буквой R с цифровым индексом (R1, R2).

Ключевые элементы схемы

Обозначение	Расшифровка	Пример номинала
F1, F2...	Номер предохранителя	F15 (10A)
R1, R2...	Номер реле	R3 (Стартер)
B+	Питание от аккумулятора	Постоянный +12V
IGN	Цепи зажигания	F22 (7.5A)

Распространенные аббревиатуры на схеме Ford Transit:

ABS – антиблокировочная система
ECU – блок управления двигателем
P/W – электростеклоподъемники
TAIL – габаритные огни
WIPER – стеклоочистители
OBD – диагностический разъем

Важно: Схема может включать дополнительные символы – пунктирные линии обозначают связанные цепи, а треугольники указывают на подключение к массе кузова. Всегда сверяйтесь с актуальной версией схемы для вашего года выпуска.

Поиск предохранителя прикуривателя и розеток 12V

При отказе прикуривателя или розеток 12V первым шагом всегда является проверка предохранителя. В Ford Transit эти элементы обычно защищены одним общим предохранителем, но возможны варианты схемы в зависимости от года выпуска и комплектации. Основной блок предохранителей расположен в салоне под панелью приборов со стороны водителя, дополнительный блок может находиться под капотом.

Для точной идентификации используйте схему на обратной стороне крышки блока предохранителей или руководство пользователя. Если документация отсутствует, ищите маркировку "12V SOCKET", "CIG LIGHTER", "AUX PWR" или обозначения F## (где ## - номер позиции). В современных моделях (после 2014 года) прикуриватель и розетки чаще защищены отдельными предохранителями.

Отключите зажигание и снимите минусовую клемму с АКБ для безопасности
Откройте блок предохранителей:
- Салонный блок: под рулевой колонкой, отщелкните пластиковую крышку
- Подкапотный блок: возле аккумулятора (проверьте при отсутствии предохранителя в салоне)
Изучите схему: на крышке или в мануале найдите номер предохранителя. Типичные позиции:

Модель Блок Типовой номер Номинал

Transit Mk7 (2006-2013) Салон F58 20А

Transit Mk8 (2014-н.в.) Салон F87 (розетка) / F91 (прикуриватель) 15А
Проверьте предохранитель: извлеките его щипцами из блока, осмотрите плавкую перемычку на обрыв. Если перемычка разорвана - замените на аналогичный по амперажу.
Проверьте розетки: после замены подключите АКБ, включите зажигание и протестируйте работу устройством с известной исправностью.

Важно: установка предохранителя повышенного номинала может вызвать перегрозу проводки. При повторном перегорании ищите короткое замыкание в цепи или неисправность подключаемых устройств.

Цепи питания стеклоподъемников и регулировок зеркал

Питание электродвигателей стеклоподъемников и сервоприводов регулировки зеркал на автомобилях Ford Transit осуществляется через выделенные цепи постоянного тока. Эти цепи запитаны от главного электронного блока управления кузовом (BCM) или через промежуточные реле, получающие напряжение непосредственно от аккумуляторной батареи. Управление функциями производится кнопками на водительской дверной панели и индивидуальными блоками переключателей на других дверях.

Защита цепей реализована плавкими предохранителями, установленными в центральном монтажном блоке салона или дополнительных блоках (в зависимости от года выпуска и комплектации). Отдельные предохранители выделены для питания силовых линий электродвигателей стеклоподъемников и цепей управления зеркалами. Для стеклоподъемников часто используется реле, коммутирующее высокий ток.

Ключевые элементы и диагностика неисправностей

Распространенные точки отказа:

Предохранители: Перегорают при КЗ в электродвигателях, заклинивании механизмов или повреждении проводки.
Реле стеклоподъемников: Выходит из строя при перегрузке, вызывая отказ всех стеклоподъемников.
Дверные жгуты: Обрыв проводов в гофре между кузовом и дверью (особенно водительской).
Кнопки управления: Окисление контактов или механический износ.

Признаки проблем с цепями:

Полный отказ всех стеклоподъемников или регулировок зеркал.
Отказ функций только на одной двери или зеркале.
Работа стеклоподъемников только в одном направлении.
Самопроизвольное срабатывание или необходимость многократного нажатия кнопок.

Типовая схема предохранителей (пример для моделей после 2014 г.):

Функция	Номер предохранителя	Номинал (А)	Расположение блока
Стеклоподъемники (общее питание)	F33	30	Центральный (салон)
Регулировка зеркал	F21	7.5	Центральный (салон)
Реле стеклоподъемников	R7	-	Центральный (салон)

Важно: Точные номера и расположение уточняйте в руководстве к конкретной модификации.

Диагностика перегоревшего предохранителя визуальным осмотром

Визуальная проверка – наиболее быстрый и доступный метод выявления перегоревших предохранителей в Ford Transit. Для её проведения не требуется специального оборудования, достаточно базового понимания устройства предохранителей и их расположения в блоках. Главным условием успешной диагностики является хорошее освещение и возможность физического доступа к элементам.

Процедура начинается с точного определения неисправной цепи (например, неработающие фары, прикуриватель или магнитола), после чего по схеме предохранителей находится соответствующий элемент. Следует учитывать, что осмотр проводится только при выключенном зажигании и отсоединённой минусовой клемме аккумулятора для предотвращения короткого замыкания.

Ключевые признаки перегорания

При извлечении предохранителя с помощью специального пинцета (обычно расположен в блоке) обращайте внимание на следующие визуальные характеристики:

Разрыв плавкой перемычки – тонкая металлическая нить между контактами явно повреждена или отсутствует
Потемнение внутренней полости – корпус заполнен копотью или имеет чёрные пятна на стенках
Оплавление пластика – деформация корпуса, подтёки материала или мутные участки
Окисление контактов – зелёный или белый налёт на металлических ножках

Важно: Некоторые мини- и микро-предохранители Ford Transit имеют непрозрачные корпуса, что делает визуальную диагностику невозможной – в таких случаях требуется проверка мультиметром. Всегда сравнивайте подозрительный элемент с соседними исправными предохранителями одинакового номинала для точного выявления различий.

Замена предохранителя системы стоп-сигналов

Перед началом работ убедитесь, что зажигание автомобиля выключено, а ключ извлечён из замка. Откройте крышку блока предохранителей, расположенного в салоне возле левой ноги водителя (для моделей до 2014 года) или в моторном отсеке под пластиковым кожухом (для новых поколений). Найдите схему расположения предохранителей на обратной стороне крышки или в руководстве по эксплуатации.

Идентифицируйте предохранитель стоп-сигналов по схеме (обычно обозначен как "Stop lamps", "Brake lights" или Fxx, где xx – номер). Проверьте его целостность визуально: перегоревший элемент имеет разорванную металлическую нить внутри прозрачного корпуса или потемнение на керамическом основании.

Процесс замены

Извлеките неисправный предохранитель специальным пластиковым пинцетом из гнезда блока. Если инструмент отсутствует, используйте плоскогубцы с изолированными ручками. Категорически запрещено применять металлические предметы – это может вызвать короткое замыкание.

Установите новый предохранитель строго такого же номинала (например, 15А), указанного на схеме. Сила тока обозначена цветом корпуса и цифрой на его верхней части. Вставьте элемент в гнездо до характерного щелчка, убедившись в плотном контакте.

Проверьте работоспособность стоп-сигналов, нажав педаль тормоза при включённом зажигании.
Если лампы не загораются, убедитесь в исправности самих лампочек и отсутствии повреждений проводки.
Повторно сверьте соответствие номинала и правильность установки предохранителя.

Тип неисправности	Вероятная причина
Предохранитель перегорает сразу после замены	Короткое замыкание в цепи стоп-сигналов
Лампы горят вполнакала	Окисление контактов в патронах или блоке предохранителей

После успешной замены плотно закройте крышку блока предохранителей. Храните запасные предохранители в автомобиле – рекомендованный набор обычно находится в отдельном отсеке блока.

Блок защиты цепи управления двигателем

Данный блок предохранителей отвечает за защиту критически важных систем управления силовым агрегатом, включая электронные модули, датчики и исполнительные механизмы. Его неисправность или срабатывание защиты приводит к полной остановке двигателя или переходу в аварийный режим работы.

Располагается блок в моторном отсеке, часто интегрирован в основной монтажный блок предохранителей (BJB – Battery Junction Box). Компоненты внутри защищены от перегрузок, коротких замыканий и скачков напряжения, предотвращая повреждение дорогостоящего электронного оборудования.

Ключевые компоненты и функции

Основными защитными элементами в блоке являются:

Силовые предохранители (высокого номинала, 30A-80A): Защищают цепи питания ЭБУ двигателя, топливного насоса высокого давления, системы впрыска.
Реле управления: Контролируют подачу питания на топливный насос, систему зажигания, форсунки, вентилятор охлаждения.
Миниатюрные предохранители (низкого номинала, 5A-20A): Защищают цепи датчиков (коленвала, распредвала, ДМРВ, кислородных), катушек зажигания, клапанов (EGR, адсорбера).
Термопредохранители / Плавкие вставки: Обеспечивают защиту цепей с высокими пусковыми токами (например, стартера).

Признаки неисправности блока: Двигатель не запускается, глохнет сразу после запуска, работает с перебоями, горит индикатор "Check Engine", отсутствует связь с ЭБУ через диагностический разъем.

Распространенные причины срабатывания защиты:

Короткое замыкание в защищаемой цепи (поврежденная проводка, неисправный датчик или исполнительный механизм).
Перегрузка из-за нештатного потребителя или механической неисправности агрегата (заклинивший топливный насос).
Коррозия контактов в блоке или колодках разъемов.
Физическое повреждение блока (вода, удар).

Важно: Замена перегоревшего предохранителя без устранения первопричины приведет к его повторному сгоранию. Требуется обязательная диагностика цепи.

Схема подключения (типовые цепи для Ford Transit):

Номер предохранителя/реле	Номинал (Ампер)	Защищаемая цепь
F1	60A	Главное питание ЭБУ двигателя
F2	40A	Топливный насос высокого давления (ТНВД)
F3	30A	Электровентилятор системы охлаждения (скорость 1)
R5	Реле	Управление топливным насосом (низкого давления в баке)
F10	15A	Датчики положения коленвала/распредвала, ДМРВ
F15	20A	Катушки зажигания

Расположение реле топливного насоса

Реле топливного насоса в Ford Transit расположено в монтажном блоке предохранителей и реле. Основной блок обычно находится в салоне автомобиля, со стороны водителя. Точное положение зависит от поколения модели и года выпуска.

Для доступа необходимо снять защитную крышку блока предохранителей. Реле маркируется на схеме крышки или в руководстве по эксплуатации как "Fuel Pump Relay", "FP" или соответствующим номером позиции (например, R7).

Типовые места расположения

В зависимости от поколения Ford Transit:

Модели до 2006 года: Блок за панелью приборов слева от рулевой колонки. Реле топливного насоса часто занимает позицию R2 или R3.
Модели 2006-2013 гг.: Центральный блок под приборной панелью (со стороны водителя), реле обычно в позиции R04 или R05.
Модели с 2014 года: Дополнительный блок справа от рулевой колонки или под бардачком пассажира. Ищите обозначение "Fuel Pump" на крышке.

Перед заменой реле обязательно отсоедините отрицательную клемму аккумулятора. Для идентификации используйте электросхему конкретной модификации – расположение может отличаться даже в пределах одного модельного года.

Предохранители фар головного света

Предохранители фар головного света в Ford Transit защищают электрические цепи от перегрузок и коротких замыканий. Они разрывают цепь при превышении номинального тока, предотвращая повреждение проводки, выключателей и самих фар. Отказ этих элементов приводит к полной или частичной потере ближнего/дальнего света.

Располагаются в монтажных блоках салона или подкапотном пространстве в зависимости от поколения Transit. Для точной идентификации используйте схему на крышке блока предохранителей или руководство по эксплуатации конкретной модели. Номинал обычно составляет 10-15А для каждой фары.

Схема подключения и диагностика

Цепь питания фар включает: аккумулятор → главный предохранитель (40-60А) → реле света → отдельные предохранители фар → выключатель освещения → лампы → масса. При неисправностях:

Проверьте визуально нить накала ламп
Тестером убедитесь в наличии 12V на контактах предохранителя
Прозвоните цепь массы фары
Проверьте реле и выключатель света

Тип неисправности	Возможная причина
Не горит одна фара	Перегорел предохранитель, обрыв цепи, неисправная лампа
Не работают обе фары	Отказ реле, общий предохранитель, неисправность выключателя
Мигание света	Плохой контакт в разъемах, дефект реле

Важно: Всегда заменяйте предохранитель на аналогичный номинал. Установка элемента с большим током может вызвать расплавление проводки. Используйте только оригинальные предохранители типа blade (ножевые) с цветовой маркировкой:

Желтый: 20А
Синий: 15А
Красный: 10А

Цепи защиты противотуманных фар

Цепь питания противотуманных фар на автомобилях Ford Transit защищена от перегрузок и коротких замыканий с помощью плавкого предохранителя. Этот предохранитель является ключевым элементом безопасности, предотвращающим повреждение проводки, выключателя или самих фар при возникновении аварийных ситуаций в электрической цепи.

Предохранитель устанавливается последовательно в силовой цепи, питающей противотуманные фары, обычно в моторном отсеке или салонном блоке предохранителей. Его номинал (сила тока, при которой он плавится) рассчитан на максимально допустимую нагрузку цепи фар, защищая ее компоненты.

Ключевые элементы цепи защиты

Основные компоненты, обеспечивающие защиту цепи противотуманных фар:

Плавкий предохранитель: Наиболее распространенный тип защиты. Номинал обычно составляет 15 Ампер (например, Fuse 108 в моторном отсеке для многих моделей Transit после 2006 г., но обязательно сверяйтесь с актуальной схемой для вашего года выпуска и комплектации). При превышении тока предохранитель перегорает, разрывая цепь.
Реле противотуманных фар: Хотя основную защиту по току обеспечивает предохранитель, реле также играет роль косвенной защиты. Оно управляется маломощной цепью от выключателя в салоне, разгружая его контакты. Перегорание предохранителя цепи реле (часто в салонном блоке) приведет к неработоспособности фар, но не защитит силовую цепь.
Проводка: Сечение проводов рассчитано на номинальный ток цепи. Предохранитель защищает проводку от перегрева и возможного возгорания в случае короткого замыкания.

Признаки и причины срабатывания защиты:

Признак	Возможная причина срабатывания	Действия
Противотуманные фары не включаются	Перегорел предохранитель цепи фар или цепи управления реле	Проверить соответствующие предохранители визуально или тестером
Фары работают некорректно (мигают, тускло светят)	Плохой контакт в цепи, окисление, начинающееся повреждение проводки	Проверить контакты реле, разъемы фар, массу
Предохранитель перегорает сразу после замены	Короткое замыкание в цепи (поврежденная изоляция провода, неисправность фары, замыкание в реле)	Требуется диагностика цепи на КЗ (визуальный осмотр проводки, отключение фар/реле по очереди)

Важно: Никогда не заменяйте предохранитель на предохранитель большего номинала. Это может привести к перегреву проводки, оплавлению изоляции и пожару. Если предохранитель перегорает повторно, необходимо найти и устранить причину перегрузки или короткого замыкания в цепи противотуманных фар перед дальнейшей эксплуатацией.

Предохранитель цепи обогрева заднего стекла

Предохранитель цепи обогрева заднего стекла защищает электропроводку и элементы системы от перегрузок и коротких замыканий. При выходе из строя данной детали обогрев заднего стекла полностью перестает функционировать, что проявляется в отсутствии реакции на включение кнопки управления и неактивности индикатора на панели приборов.

В моделях Ford Transit предохранитель обычно расположен в одном из двух монтажных блоков: основном блоке салона (чаще слева от рулевой колонки или в районе ног водителя) или дополнительном блоке под капотом. Номинал предохранителя варьируется в зависимости от поколения и комплектации автомобиля, но чаще всего составляет 30А или 40А.

Типовые характеристики и диагностика

Основные параметры элемента:

Параметр	Значение
Стандартный номинал	30A, 40A
Тип корпуса	Керамический / Пластиковый (maxi, mini)
Цветовая маркировка	Зеленый (30A), Оранжевый (40A)

Последовательность проверки:

Отключите зажигание и все потребители энергии
Извлеките предохранитель специальными щипцами
Осмотрите плавкую перемычку: обрыв или оплавление свидетельствуют о неисправности
Замерьте целостность мультиметром в режиме прозвонки

Возможные причины срабатывания:

Замыкание в шинах обогрева стекла
Неисправность реле управления
Повреждение изоляции проводки
Коррозия контактов в разъемах

При замене обязательно используйте предохранитель строго соответствующего номинала. Установка элемента с завышенным значением тока может привести к перегреву проводки и возгоранию. Для точного определения расположения и характеристик предохранителя в конкретной модификации Transit обратитесь к руководству по эксплуатации или схеме на крышке блока.

Схема подключения центрального замка Ford Transit

Основные компоненты системы включают блок управления (расположенный за бардачком или под рулевой колонкой), электродвигатели актуаторов в дверях, проводку и предохранители. Сигналы управления передаются по шине CAN, но силовые цепи используют отдельные линии питания. Для корректной работы требуется подключение к бортовой сети через реле и защитные элементы.

Напряжение подается на блок управления через предохранитель F46 (15A) в монтажном блоке салона. Управляющие провода от блока идут к каждому актуатору двери. Цветовая маркировка проводов стандартизирована: питание – красный/желтый, масса – черный, сигнальные линии – синий/белый (водительская дверь) и зеленый/оранжевый (пассажирская).

Ключевые точки подключения

Блок управления: Подключается к +12В (предохранитель F46) и массе кузова
Дверные актуаторы: Двухпроводные (сигнал +/–), полярность определяет направление движения
Цепь сигнализации: Синий провод от блока – вход сигнала блокировки

Компонент	Цвет провода	Назначение
Питание блока	Красный/желтый	Постоянный +12В
Водительская дверь	Синий/белый	Управляющий сигнал
Пассажирская дверь	Зеленый/оранжевый	Управляющий сигнал

Внимание: При установке дополнтельных компонентов (например, дистанционного модуля) подключение производится параллельно штатным проводам управления. Обязательно используйте предохранители в новых цепях – рекомендуемый номинал 5А.

Защита цепей аудиосистемы и навигации

Цепи питания аудиосистемы и навигации Ford Transit защищены плавкими предохранителями, предотвращающими повреждение дорогостоящей электроники при коротких замыканиях или перегрузках. Основные предохранители расположены в салонном блоке (под приборной панелью) и подкапотном монтажном блоке, дублируя защиту критичных компонентов: головного устройства, усилителя, дисплея и GPS-модуля.

Для аудиокомпонентов типично применение предохранителей номиналом 5-20А, тогда как навигационная система требует защиты 7.5-15А. Особое внимание уделяется цепям постоянного питания (память настроек) и ACC-линии (включение при зажигании), каждая из которых оснащена отдельным предохранителем согласно схеме электропроводки конкретного года выпуска.

Ключевые параметры защиты

Компонент	Номинал предохранителя	Расположение блока
Головное устройство (магнитола)	7.5–15А	Салонный (Fuse Box 2)
Встроенная навигация	7.5–10А	Салонный (Fuse Box 2)
Внешний усилитель	20–30А	Подкапотный
USB/12V порты	15–20А	Салонный (Fuse Box 1)

При диагностике неисправностей (отсутствие питания, спонтанные отключения) последовательно проверьте:

Соответствующие предохранители в салонном блоке: позиции F67 (питание навигации), F21 (аудиосистема)
Предохранители подкапотного блока: F108 (30А для премиум-аудио)
Целостность проводки к антенне и экранирование кабелей

Важно: замена перегоревших предохранителей на аналогичный номинал обязательна – установка «жучков» или превышение тока приводит к выходу из строя процессоров мультимедийного блока.

Предохранитель системы ABS и ESP

Предохранитель ABS/ESP защищает электрические цепи систем антиблокировки тормозов (ABS) и электронной стабилизации (ESP). Он предотвращает повреждение дорогостоящих компонентов (гидравлического модулятора, датчиков колес, контрольного модуля) при коротких замыканиях или перегрузках в цепи. Перегорание этого элемента приводит к полному отключению функций ABS и ESP, активации соответствующих предупреждающих индикаторов на приборной панели и записи кода неисправности в память ЭБУ.

На Ford Transit предохранитель ABS/ESP расположен в основном монтажном блоке салона. Точное местоположение варьируется в зависимости от года выпуска и поколения автомобиля. Стандартные места размещения: под панелью приборов со стороны водителя (левее рулевой колонки) или в отсеке переднего пассажира (за защитной крышкой). Для идентификации необходимо использовать схему на обратной стороне крышки блока или руководство по эксплуатации конкретной модели.

Ключевые аспекты функционирования и обслуживания

Функции защищаемых систем:

Предотвращение блокировки колес при экстренном торможении (ABS)
Автоматическое подтормаживание отдельных колес для сохранения курсовой устойчивости (ESP)
Распределение тормозных усилий (EBD)
Противобуксовочная функция (ASR)

Типичные причины срабатывания:

Короткое замыкание в проводке датчиков скорости вращения колес
Неисправность электродвигателя гидравлического насоса ABS
Повреждение жгута проводов возле поворотных кулаков или модуля ABS
Коррозия контактов в разъемах системы

Порядок замены:

Выключите зажигание и отсоедините отрицательную клемму АКБ
Найдите блок предохранителей по схеме в руководстве
Снимите крышку блока и определите предохранитель по легенде (обычно обозначен "ABS", "ESP" или "HCU")
Извлеките неисправный элемент специальными щипцами из блока
Установите новый предохранитель строго того же номинала (Амперы)
Проверьте работу систем после подключения АКБ

Схема подключения (упрощенный фрагмент):

Цепь	Компонент	Номинал (пример)
Питание модуля ABS	ЭБУ ABS	40A
Управление клапанами	Гидравлический блок	30A
Датчики колес	Индуктивные сенсоры	10A

Важно: Использование предохранителя с несоответствующим номиналом может вызвать возгорание или полный отказ тормозных систем. При повторном перегорании требуется профессиональная диагностика.

Блокировка цепей сигнализации и иммобилайзера

Блокировка критических цепей в Ford Transit осуществляется через предохранители, обеспечивающие защиту от несанкционированного запуска двигателя и проникновения. Иммобилайзер разрывает цепи стартера, топливного насоса или системы впрыска, а сигнализация контролирует датчики дверей, капота и движения. Отказ этих систем часто связан с перегоревшими предохранителями или повреждением реле.

В монтажном блоке Ford Transit (салонный и подкапотный) выделены отдельные предохранители для цепей безопасности. Их неисправность приводит к ложным срабатываниям сигнализации, отказу запуска двигателя или постоянному режиму "охраны". Важно проверять номиналы и целостность элементов согласно схеме конкретной модели.

Ключевые элементы системы

Компонент	Расположение	Функция блокировки
Fuse F46 (15A)	Салонный блок	Питание модуля иммобилайзера
Fuse F112 (10A)	Подкапотный блок	Цепь сирены сигнализации
Реле R8	Салонный блок	Блокировка топливного насоса
Fuse F38 (7.5A)	Салонный блок	Датчики объема/наклона

Типовые симптомы проблем:

Двигатель глохнет через 2-3 секунды после запуска
Сирена не активируется при постановке на охрану
Индикатор иммобилайзера мигает при включенном зажигании

При замене предохранителей: Всегда сверяйтесь со схемой на крышке блока. Используйте только предохранители указанного номинала. Отключите АКБ перед работами для предотвращения срабатывания сигнализации.

Цепь управления коробкой передач

Цепь управления коробкой передач обеспечивает взаимодействие электронных компонентов трансмиссии с блоком управления двигателем (ECU). Она отвечает за корректное переключение передач, контроль температуры масла, блокировку гидротрансформатора и диагностику неисправностей. Нарушения в этой цепи приводят к аварийному режиму работы КПП, некорректным переключениям или полному отказу трансмиссии.

Электропитание цепи осуществляется через выделенные предохранители, защищающие чувствительные элементы от перегрузок и коротких замыканий. Основные компоненты включают соленоиды, датчики, реле и управляющую электронику, соединенные жгутом проводов. Потеря питания любого узла дестабилизирует работу всей системы.

Ключевые компоненты и схема защиты

Стандартная конфигурация цепи для Ford Transit включает:

Соленоиды переключения передач – управляют потоками масла в гидроблоке.
Датчик положения селектора (TRS) – передает данные о выбранном режиме (P, R, N, D).
Датчики скорости – фиксируют обороты входного/выходного валов.
Блок управления TCM – обрабатывает сигналы и активирует соленоиды.

Компонент	Предохранитель	Номинал	Блок расположения
TCM (модуль управления)	F33	10A	Салонный (BCM)
Соленоиды КПП	F47	20A	Подкапотный
Датчик селектора	F18	5A	Салонный

Реле R4 (15A) в подкапотном блоке отвечает за активацию соленоидов при включении зажигания. Целостность проводки между TCM и гидроблоком критична – обрыв или окисление контактов вызывают ошибки P0700, P0720 в диагностике. При замене предохранителей обязательна проверка сопротивления соленоидов (норма: 10-25 Ом) и диагностика цепи на КЗ мультиметром.

Защита системы климат-контроля

Система климат-контроля Ford Transit защищена группой предохранителей, предотвращающих повреждение электронных компонентов при коротких замыканиях или перегрузках цепи. Предохранители разрывают питание при превышении номинального тока, локализуя неисправность и сохраняя целостность блока управления, датчиков и исполнительных механизмов.

Основные защищаемые компоненты включают блок управления климатом, электродвигатели вентиляторов, сервоприводы заслонок, компрессор кондиционера и элементы обогрева. Предохранители устанавливаются в монтажных блоках салона и подкапотного пространства, дублируя защиту для критичных узлов.

Ключевые предохранители и реле

Функция	Расположение	Типовой номинал
Блок управления климат-контролем	Салонный блок (Fuse Box)	5А-10А
Вентилятор отопителя	Салонный блок	30А-40А
Компрессор кондиционера	Подкапотный блок	15А-20А
Сервоприводы заслонок	Салонный блок	5А-7,5А

При диагностике отказов климат-контроля последовательно проверяйте:

Целостность предохранителей мультиметром
Работоспособность реле компрессора и вентилятора
Коррозию контактов в монтажных блоках

Критичные последствия нарушений:

Использование «жучков» вместо предохранителей вызывает расплавление проводки
Превышение номинала тока ведет к выходу из строя блока управления
Короткое замыкание в сервоприводах блокирует распределение воздушных потоков

Поиск предохранителя стеклоомывателей на Ford Transit

При неработающих стеклоомывателях первым этапом диагностики является проверка предохранителя. Этот элемент защищает электродвигатель насоса и цепь управления от перегрузок. Отказ предохранителя – частая причина полного прекращения работы омывателей.

На Ford Transit используются два основных блока предохранителей: салонный (расположенный под панелью приборов со стороны водителя) и подкапотный (в моторном отсеке). Предохранитель стеклоомывателей обычно находится в салонном блоке, хотя точное расположение зависит от поколения автомобиля.

Алгоритм поиска

Найдите салонный блок предохранителей: снимите пластиковую крышку под рулевой колонкой, отогнув фиксаторы.
Изучите схему на внутренней стороне крышки блока. Ищите обозначения:
- Front/Rear Washer
- Wiper Wash
- F.WASH
- WASH
При отсутствии схемы воспользуйтесь руководством к конкретной модели Transit. Для разных поколений (VI, VII, VIII) номера предохранителей отличаются:
- Пример для Transit VII (2006-2013): F79 (15А)
- Пример для Transit VIII (2014+): F61 (10А)
Извлеките соответствующий предохранитель щипцами из крышки блока. Проверьте целостность металлической нити на просвет.

Важно: Перед заменой убедитесь, что новый предохранитель имеет идентичный номинал тока (указан на корпусе). Установка предохранителя большей силы тока может вызвать повреждение электропроводки.

Диагностика цепи зарядки аккумулятора

Проверка напряжения на клеммах аккумулятора при работающем двигателе – первый этап диагностики. Исправная система зарядки должна показывать значения в диапазоне 13.5–14.8 В. Если напряжение ниже 13 В или превышает 15 В, это указывает на неисправность.

Визуально осмотрите цепь: убедитесь в отсутствии окисления клемм АКБ и генератора, повреждения изоляции проводов, надежности контактов. Проверьте натяжение и состояние ремня привода генератора – проскальзывание вызывает недостаточную зарядку.

Поиск неисправностей

Основные этапы проверки:

Измерение напряжения на выходе генератора: подключите мультиметр к клемме "B+" генератора и массе. Норма – 13.5–14.8 В.
Контроль цепей управления:
- Проверьте предохранитель F67 (60А) в моторном отсеке и F58 (5А) в салонном блоке (актуально для моделей до 2013 г.).
- Убедитесь в наличии +12В на сигнальном проводе (обычно тонкий кабель к клемме "D+" или "IND") при включенном зажигании.
Диагностика регулятора напряжения: при нормальном выходном напряжении генератора, но низком напряжении на АКБ, проверьте целостность силового кабеля между "B+" и плюсовой клеммой батареи.

Распространенные причины сбоев:

Нет зарядки	Обрыв ремня, неисправность генератора, перегорел F67/F58
Слабая зарядка	Окисленные клеммы, износ щеток генератора, пробуксовка ремня
Перезаряд (>15В)	Неисправность регулятора напряжения, КЗ в цепи возбуждения

Для точного определения неисправности генератора (износ щеток, пробой диодного моста) используйте стендовую проверку в сервисе. Замену предохранителей выполняйте на обестоженной бортовой сети.

Замена реле стартера своими руками

Перед началом работ подготовьте новое реле стартера (артикул Ford 1S71-14B192-AA или аналог), изолированные плоскогубцы, мультиметр и крестовую отвертку. Обязательно снимите минусовую клемму с аккумулятора для исключения короткого замыкания и повреждения ЭБУ. Проверьте отсутствие напряжения на клеммах мультиметром перед демонтажем.

Найдите монтажный блок предохранителей в салоне: у моделей после 2006 года он расположен под приборной панелью со стороны водителя за защитной крышкой. На крышке блока или в руководстве по эксплуатации найдите схему расположения реле – стартерное обычно обозначено как "Starter relay" или "Реле запуска" (часто позиция R2 или R3).

Пошаговая процедура демонтажа и установки

Снимите пластиковую крышку блока предохранителей, открутив фиксирующие винты крестовой отверткой
Идентифицируйте реле стартера по схеме – стандартно имеет 4 контакта и кубическую форму 15×15 мм
Зафиксируйте мультиметром отсутствие напряжения на контактах реле (режим DC 20V)
Плотно обхватите корпус реле плоскогубцами и потяните вертикально вверх без перекоса
Сравните маркировку старого и нового реле (номиналы 30-40А, 12V)
Установите новое реле в посадочное место до характерного щелчка фиксаторов

После установки подключите аккумулятор и выполните тестовый запуск двигателя. При отказе стартера проверьте:

Плотность посадки реле в разъеме
Целостность предохранителя F1 (40A) в том же блоке
Контакт "массы" на двигателе

Типичные ошибки	Последствия
Установка неоригинального реле	Преждевременный выход из строя
Перепутывание позиций реле	Повреждение топливного насоса
Неполное снятие клеммы АКБ	Сгорание контроллера PCM

Типовые причины перегорания предохранителей

Короткое замыкание в электроцепи – основная причина перегорания. Возникает при повреждении изоляции проводов, контакте оголённых участков с кузовом или другим проводником под напряжением. Предохранитель разрывает цепь, предотвращая возгорание или выход из строя дорогостоящих компонентов.

Перегрузка цепи из-за подключения потребителей, мощность которых превышает расчётные значения для данной линии. Примеры: установка усилителя звука высокой мощности в штатную аудиосистему, использование нештатных мощных осветительных приборов или обогревателей через прикуриватель.

Другие распространённые факторы

Неисправность потребителей энергии: Внутренние замыкания или повышенное потребление тока в электродвигателях (печки, стеклоподъёмники, дворники), реле, блоках управления, лампах освещения.
Проблемы с контактами:
- Окисление или коррозия в разъёмах, колодках предохранителей, клеммах АКБ.
- Ослабление зажимов, приводящее к увеличению сопротивления и локальному перегреву.
Механические повреждения проводки: Перетирание жгутов о подвижные элементы кузова или острые кромки, повреждение грызунами, неаккуратный ремонт.
Ошибки при ремонте или установке оборудования: Неправильное подключение нештатных устройств, случайный контакт проводов с массой, установка предохранителя номиналом выше требуемого.
Дефекты генератора или регулятора напряжения: Повышенное напряжение в бортовой сети из-за неисправностей системы зарядки АКБ.

Проверка мультиметром целостности предохранителей

Для проверки целостности предохранителя мультиметр переводится в режим прозвонки или измерения сопротивления (Ω). Снимите предохранитель с посадочного места, предварительно выключив зажигание автомобиля. Очистите контакты предохранителя от окислов и загрязнений для точности измерений.

Коснитесь щупами мультиметра металлических контактов по бокам предохранителя. При использовании режима прозвонки звуковой сигнал (или показание "0" на экране) укажет на исправность. В режиме сопротивления значение близкое к 0 Ом подтвердит целостность, а "OL" или "1" – обрыв цепи.

Последовательность действий

Выставить мультиметр:
- Режим прозвонки (значок звуковой волны)
- Или режим сопротивления (Ω) на минимальный диапазон
Снять предохранитель:
- Использовать съёмник из блока предохранителей
- Проверить маркировку номинала перед извлечением
Приложить щупы к контактам:
- Касаться только металлических частей
- Не допускать соприкосновения щупов между собой

Интерпретировать показания:

Показание	Режим прозвонки	Режим сопротивления	Состояние
Звук / "0"	✓	–	Исправен
0.0–0.5 Ом	–	✓	Исправен
Тишина / "OL"	✓	–	Перегорел
"1" / ∞ Ом	–	✓	Перегорел

Проверяйте предохранители только вне монтажного гнезда – тестирование в блоке может дать ложные показания из-за параллельных цепей. При замене используйте предохранитель строго идентичного номинала. Если новый предохранитель сразу перегорает, диагностируйте короткое замыкание в цепи.

Особенности подключения дополнительного оборудования

Подключение сторонних устройств (дополнительные фары, сабвуфер, инвертор и т.д.) требует обязательного использования отдельных предохранителей и реле. Прямое соединение с заводской проводкой или аккумулятором без защиты категорически запрещено – это создает риск перегрузки цепи, возгорания или повреждения штатных блоков управления. Сечение кабелей должно соответствовать потребляемой мощности оборудования с запасом минимум 20%.

Запитка осуществляется ТОЛЬКО через клеммы аккумулятора или выделенные силовые точки в монтажном блоке (при их наличии в конкретной комплектации). "Скрутки", клипсы-"прищепки" на штатные провода или контакты прикуривателя недопустимы для нагрузок свыше 5-10А. Для каждого потребителя формируется индивидуальная защищенная линия: от "+" АКБ → предохранитель → реле (при необходимости) → оборудование → "-" на массу кузова.

Ключевые требования и шаги

Расчет номинала предохранителя: I_пред ≥ (P_оборуд / U) * 1.25, где U=12В. Например, для нагрузки 120Вт: (120 / 12) * 1.25 = 12.5А → выбирается ближайший больший стандартный номинал (15А).
Выбор типа защиты: Для постоянных нагрузок (холодильник) – плавкие вставки; для пиковых токов (старт компрессора) – автоматические выключатели.
Установка реле: Обязательна для устройств с током потребления >10А или управляемых слаботочными сигналами (магнитола, кнопка в салоне). Катушка реле подключается к источнику управления, силовые контакты – в цепь питания оборудования.
Точки подключения:
1. Плюс: Через кольцевую клемму на болт "+" АКБ либо на спецразъем в монтажном блоке (F59/F60 в новых Transit).
2. Минус: На очищенный от краски болт массы кузова вблизи оборудования (не на штатную "-" АКБ).

Оборудование (пример)	Рекомендуемый предохранитель	Требует реле	Сечение кабеля (мм²)
Светодиодная лента (20Вт)	5A	Нет	0.75
Противотуманные фары (55Вт х 2)	15A	Да	1.5
Инвертор 1000Вт	100A	Нет*	≥16

* Мощные инверторы подключаются напрямую к АКБ через предохранитель в пределах 30см от клеммы.

Восстановление контактов в клеммных колодках

Плохой контакт в клеммных колодках блока предохранителей или других разъемах Ford Transit – частая причина неработоспособности электрических цепей, мигания света, ложных срабатываний защиты или полного отказа оборудования.

Основные проблемы контактов сводятся к окислению металлических поверхностей (особенно при попадании влаги), ослаблению натяжения пружинных клемм, коррозии, механическому повреждению самих клемм или проводников, а также скоплению грязи и пыли.

Этапы восстановления надежного контакта

Для восстановления нормальной проводимости в клеммных колодках Ford Transit необходимо выполнить следующие действия:

Обесточивание: Перед любыми работами обязательно снимите клемму "-" с аккумуляторной батареи. Это критически важно для безопасности и предотвращения короткого замыкания.
Демонтаж колодки: Аккуратно отсоедините клеммную колодку от разъема блока предохранителей или другого компонента. Часто требуется нажать на фиксатор язычок или отщелкнуть зажим.
Визуальный осмотр: Тщательно осмотрите контакты на предмет:
- Окисления (зеленоватый или белесый налет).
- Потемнения или оплавления (признак перегрева из-за плохого контакта или перегрузки).
- Коррозии (разъедание металла).
- Ослабления клемм (провод болтается).
- Механических повреждений (загибы, трещины).
Очистка контактов:
- Используйте специальный очиститель электронных контактов (WD-40 Specialist Contact Cleaner или аналоги) для удаления грязи, масла и легкого окисла. Распылите, дайте высохнуть.
- При сильном окислении или коррозии аккуратно зачистите контактные поверхности мелкой наждачной бумагой (зернистость 600-1000) или специальным ершиком для контактов. Действуйте осторожно, чтобы не снять слишком много металла и не деформировать контакт.
- Продуйте колодку сжатым воздухом для удаления абразивной пыли после зачистки.
Восстановление натяжения клемм: Если металлические "лепестки" клеммы внутри колодки разжались и плохо держат штырь разъема, их можно аккуратно подогнуть наружу с помощью тонкой отвертки или шила, чтобы восстановить пружинящие свойства. Избегайте чрезмерных усилий!
Проверка и обработка проводов: Осмотрите оголенные концы проводов, вставленные в колодку. При необходимости зачистите их от окисла, подрежьте, если повреждена изоляция или сам проводник. Убедитесь, что провод надежно обжат в клемме колодки.
Нанесение контактной смазки (опционально, но рекомендуется): После очистки и высыхания нанесите тонкий слой специальной токопроводящей смазки (например, на основе меди или графита) или диэлектрической смазки на контактные поверхности. Это защитит от окисления и улучшит проводимость.
Сборка и проверка: Наденьте колодку на разъем до характерного щелчка фиксатора. Подключите АКБ. Проверьте работу цепи, которая ранее не функционировала. Используйте мультиметр для контроля напряжения на контактах колодки под нагрузкой, если проблема не устранена.

Необходимые инструменты и материалы:

Инструмент/Материал	Назначение
Набор отверток	Снятие крышек, отжим фиксаторов
Плоскогубцы, кусачки	Работа с проводами (при необходимости)
Мелкая наждачная бумага (600-1000) / Ершик для контактов	Механическая очистка контактов
Очиститель электронных контактов	Удаление грязи, жира, легкого окисла
Сжатый воздух (баллончик)	Удаление пыли после зачистки
Контактная смазка (токопроводящая или диэлектрическая)	Защита от окисления, улучшение контакта
Мультиметр	Проверка цепей, напряжения

Важно: Все работы проводите аккуратно, без применения грубой силы. Неправильная очистка или деформация контактов может окончательно вывести колодку из строя, потребовав ее замены. Если контакт сильно оплавлен или физически разрушен, восстановление часто невозможно – требуется замена колодки или всего блока.

Список источников

При подготовке материала об устройстве и схеме предохранителей Ford Transit использовались специализированные технические документы и профильные ресурсы. Ниже приведены ключевые источники информации для углубленного изучения темы.

Актуальные данные по компоновке блоков предохранителей, номиналам защитных элементов и электрическим схемам конкретных моделей требуют сверки с официальной документацией соответствующего года выпуска автомобиля.

Официальное руководство по эксплуатации Ford Transit (издательство Ford Motor Company, раздел "Электрооборудование")
Руководство по ремонту и техническому обслуживанию Ford Transit (издательства "Легион-Автодата" или "Монолит", главы по электросистеме)
Каталоги электронных компонентов автомобильных систем ETKA и Ford Microcat (разделы предохранителей и реле)
Технические бюллетени сервисных центров Ford по модификациям блоков предохранителей
Публикации в специализированных журналах "Автоэлектрик" и "Автосервис: практика ремонта"
Материалы автофорумов: TransitClub.Ru, FordMaster.Ru (разделы по электрике)
Видеоинструкции по диагностике цепей на каналах Auto Electrician's Guide и FordTechMakuloco

Модель	Блок	Типовой номер	Номинал
Transit Mk7 (2006-2013)	Салон	F58	20А
Transit Mk8 (2014-н.в.)	Салон	F87 (розетка) / F91 (прикуриватель)	15А
