Схема и замена предохранителей, реле на Лада Калина

Статья обновлена: 18.08.2025

Электрооборудование автомобиля Лада Калина защищено сетью предохранителей и управляется реле, сосредоточенными в монтажных блоках.

Предохранители служат для аварийного размыкания цепи при перегрузках, предотвращая повреждение проводов и приборов. Реле обеспечивают коммутацию мощных потребителей: фар, стартера, топливного насоса.

Знание схемы расположения элементов, их номиналов и правил замены критически важно для оперативного восстановления работы систем при отказе и самостоятельного обслуживания автомобиля.

Реле как ключевые элементы управления оборудованием

Реле в электросистеме Лада Калина выполняют критически важную функцию коммутации мощных потребителей тока, таких как фары головного света, вентилятор радиатора, топливный насос или обогрев заднего стекла. Эти электромагнитные переключатели защищают маломощные управляющие цепи (например, кнопки на панели приборов) от воздействия высоких токов, исключая их перегрев и выход из строя.

Принцип работы реле основан на замыкании/размыкании силовой цепи контактов с помощью электромагнита, управляемого слаботочным сигналом. При подаче напряжения на катушку реле возникает магнитное поле, притягивающее подвижный якорь, который замыкает контакты силовой цепи. Прекращение подачи тока на катушку размыкает цепь нагрузки.

Особенности реле на Калине

Типичные места установки: Основной монтажный блок предохранителей и реле расположен в салоне, слева от рулевой колонки под декоративной накладкой. Дополнительный блок (часто содержащий реле вентилятора охлаждения, топливного насоса и др.) может находиться в моторном отсеке.

Распространенные типы реле:

Реле ближнего/дальнего света фар – управляют подачей питания на лампы головного освещения.
Реле стартера – коммутирует ток на втягивающее реле стартера при повороте ключа зажигания.
Реле вентилятора радиатора – включает вентилятор при достижении охлаждающей жидкостью заданной температуры.
Реле обогрева заднего стекла – подает ток на нити обогрева.
Реле топливного насоса – активирует насос при включении зажигания или запуске двигателя.

Признаки неисправности реле:

Полный отказ конкретной системы (фары не горят, вентилятор не включается).
Нерегулярная работа оборудования (самопроизвольное включение/выключение).
Характерное щелканье реле без срабатывания нагрузки.
Видимые повреждения корпуса реле (оплавление, потемнение).

Проверка и замена:

Действие	Описание
1. Идентификация	Найдите нужное реле по схеме на крышке монтажного блока или в руководстве по эксплуатации.
2. Визуальный осмотр	Проверьте целостность корпуса, отсутствие подгораний контактов.
3. Замена на заведомо исправное	Самый быстрый способ диагностики – установка идентичного рабочего реле из другого гнезда (если это не критичные системы).
4. Установка нового	Вставьте реле строго в соответствии с ключом (профилем) на корпусе и гнезде до характерного щелчка фиксатора.

Важно: Всегда используйте реле с точно такими же номинальными параметрами тока и напряжения, как у заменяемого. Несоответствие может привести к перегреву, возгоранию или повреждению оборудования.

Расположение основного монтажного блока предохранителей

Основной монтажный блок предохранителей и реле на Лада Калина находится в салоне автомобиля. Он расположен под панелью приборов со стороны водителя, непосредственно над педальным узлом. Блок скрыт за пластиковой защитной крышкой прямоугольной формы, которая крепится на двух фиксаторах.

Для доступа к блоку необходимо левой рукой потянуть на себя верхний край крышки, одновременно нажимая на фиксаторы большими пальцами. После освобождения креплений крышка легко снимается вниз, открывая предохранители и реле. Владельцам с леворульными модификациями следует учитывать зеркальное расположение блока относительно панели.

Ключевые особенности и компоненты

Внутри монтажного блока размещены:

Предохранители плоского типа (ножи) с цветовой маркировкой по силе тока
Реле управления системами стеклоочистителей, света, вентиляции
Маркировочная схема на внутренней стороне крышки с обозначением элементов

Примеры основных предохранителей:

Номер	Ток (А)	Защищаемые цепи
F1	10	Противотуманные фары (задние)
F7	15	Стеклоочистители, омыватель лобового стекла
F22	25	Электропакет (стеклоподъемники)

Важно: Перед заменой элементов всегда отключайте зажигание и проверяйте соответствие номиналов. Использование предохранителей неправильной силы тока может привести к повреждению электропроводки.

Где находится дополнительный блок предохранителей (салон)

Дополнительный блок предохранителей и реле в салоне Лада Калина расположен под панелью приборов со стороны водителя. Точное место - слева от рулевой колонки, в нише за пластиковой декоративной крышкой.

Для доступа необходимо опуститься в ножное пространство водительского места и посмотреть вверх под торпедо. Блок скрыт за прямоугольной съемной панелью размером примерно 10х15 см, закрепленной на пластиковых фиксаторах.

Процесс снятия защитной крышки

Откройте водительскую дверь для удобного доступа
Левой рукой нащупайте верхний край пластиковой крышки под рулевой колонкой
Потяните крышку на себя, отщелкнув два фиксатора по бокам
Аккуратно снимите панель, не повредив фиксаторы

Важно: На обратной стороне крышки обычно нанесена схема расположения предохранителей и реле. Рекомендуется сверить номиналы элементов перед заменой.

После обслуживания установите крышку на место, нажав на нее до характерного щелчка фиксаторов. Проверьте отсутствие зазоров по периметру панели.

Как определить неисправный предохранитель визуально

Для визуальной диагностики предохранителя на Лада Калина требуется извлечь элемент из блока и тщательно осмотреть его корпус. Распространённые признаки неисправности проявляются в виде физических повреждений защитной перемычки внутри прозрачного пластика.

Используйте пинцет из набора предохранителей автомобиля для безопасного извлечения детали. Проверяйте элементы при выключенном зажигании, последовательно сравнивая подозрительные экземпляры с заведомо исправными аналогами того же номинала.

Ключевые признаки перегоревшего предохранителя

Разрыв перемычки – металлическая нить между контактами полностью отсутствует или имеет видимый обрыв.
Оплавление корпуса – появление деформаций, подтёков пластика или коричневых пятен на внутренней поверхности.
Потемнение контактов – чёрный налёт или окисление на металлических ножках элемента.
Трещины на корпусе – механические повреждения оболочки с нарушением герметичности.

Важно: некоторые предохранители с незначительным повреждением перемычки могут сохранять частичную проводимость, что приводит к нестабильной работе оборудования. При малейших сомнениях замените элемент новым с идентичным номиналом тока (указан на корпусе цифрой и цветовой маркировкой).

Маркировка	Номинал тока	Цвет корпуса
5A	5 Ампер	Коричневый
7.5A	7.5 Ампер	Коричневый
10A	10 Ампер	Красный
15A	15 Ампер	Синий
20A	20 Ампер	Жёлтый
25A	25 Ампер	Белый
30A	30 Ампер	Зелёный

Идентификация предохранителей: таблицы значений

Блок предохранителей Лада Калина разделен на два модуля: салонный (расположен слева под торпедо) и подкапотный (моторный отсек рядом с аккумулятором). Каждый предохранитель (F) и реле (K) имеют уникальное позиционное обозначение и номинал тока, указанные на корпусе блока и в схеме.

Для корректной замены элемента необходимо точно определить его расположение по схеме и свериться с таблицей назначения. Неправильный подбор номинала по току или установка в несоответствующую позицию могут привести к повреждению электрооборудования.

Салонный блок предохранителей

Поз.	Ток (А)	Защищаемые цепи
F1	10	Противотуманные фары (задние), подсветка номерного знака
F2	30	Стеклоподъемники дверей
F3	20	Блок управления ABS, звуковой сигнал
F4	20	Топливный насос, контроллер ЭСУД
F5	20	Вентилятор отопителя (скорость 3-4)
F6	30	Обогрев заднего стекла
F7	30	Прикуриватель
F8	7.5	Подушка безопасности (SRS), иммобилайзер

Подкапотный блок предохранителей и реле

Поз.	Ток (А)	Защищаемые цепи
F1	60	Генератор, главная цепь питания
F2	60	Печка, ABS
F3	50	Электроусилитель руля (ЭУР)
F4	40	Реле стартера, замок зажигания
F5	40	Электровентилятор охлаждения

Основные реле в подкапотном блоке:

K1 – Реле стартера
K2 – Реле электровентилятора (низкая скорость)
K3 – Реле электровентилятора (высокая скорость)
K4 – Реле обогрева заднего стекла
K5 – Главное реле (контроллера ЭСУД)

Расшифровка номинала предохранителя на корпусе

Главная и самая важная цифра, указанная на корпусе предохранителя – это его номинальный ток. Он обозначается числом, за которым следует символ "А" (Ампер). Например, надписи "5A", "10A", "15A", "20A", "25A" или "30A" прямо указывают на максимальный ток, который этот предохранитель способен пропустить до своего перегорания (размыкания цепи). Этот номинал строго соответствует потребляемой мощности защищаемого оборудования.

Помимо номинального тока, на корпусе часто присутствуют другие обозначения: напряжение (чаще всего "32V" - максимальное напряжение, на которое рассчитан предохранитель), стандарты сертификации (например, "ISO", "DIN", "SAE J", "ГОСТ" - подтверждающие соответствие международным или национальным стандартам безопасности и качества), а также логотип производителя. Цвет корпуса предохранителя также стандартизирован и соответствует определенному номинальному току, что облегчает визуальную идентификацию.

Цветовая маркировка номинального тока

Для быстрого распознавания номинала используется цветовая кодировка корпуса предохранителя:

Цвет корпуса	Номинальный ток (А)
Прозрачный (белый)	5
Коричневый	7.5
Красный	10
Синий	15
Желтый	20
Прозрачный (белый) или Бежевый	25
Зеленый	30

Важнейшее правило: При замене предохранителя обязательно устанавливайте новый с точно таким же номинальным током, как указано на перегоревшем или в схеме блока предохранителей. Установка предохранителя с большим номиналом (например, 20А вместо 15А) может привести к перегреву проводки и возгоранию, так как цепь лишится положенной защиты.

Основные функции монтажного блока под капотом

Монтажный блок под капотом Лада Калина служит центральным распределительным узлом электросистемы автомобиля. В нем сосредоточены предохранители и реле, отвечающие за защиту и управление ключевыми электрическими цепями.

Блок обеспечивает компактное размещение защитных элементов и коммутационных устройств, что упрощает диагностику и обслуживание. Его расположение в подкапотном пространстве гарантирует быстрый доступ при необходимости замены компонентов.

Ключевые задачи блока

Распределение электроэнергии: Централизованная подача питания от аккумулятора и генератора к потребителям через защищенные цепи.
Защита оборудования: Предохранители автоматически разрывают цепь при перегрузках, предотвращая повреждение дорогостоящих компонентов (электропроводки, блоков управления, датчиков).
Коммутация мощных потребителей: Реле управляют высокотоковыми системами (вентилятор охлаждения, фары, топливный насос) по сигналам малой мощности от выключателей или ЭБУ.
Логическое управление: Обеспечение работы сложных функций (например, прерывистый режим дворников или аварийная сигнализация) через комбинации реле.

Какие цепи защищает салонный блок предохранителей

Салонный блок предохранителей Лада Калина отвечает за защиту электроцепей систем управления, комфорта и безопасности, расположенных преимущественно в передней части автомобиля. Концентрация этих элементов в салоне упрощает диагностику и обслуживание, минимизируя риски коротких замыканий в критических узлах.

Основные защищаемые цепи включают управление двигателем, освещение, климат-контроль и аудиосистему, обеспечивая стабильную работу оборудования при перегрузках. Расположение блока под панелью со стороны водителя позволяет оперативно заменять вышедшие из строя элементы.

Перечень ключевых защищаемых цепей

Система управления двигателем: контроллер ЭСУД, топливный насос, катушки зажигания, форсунки
Осветительные приборы: габаритные огни, стоп-сигналы, подсветка салона, приборной панели и номерных знаков
Климатическая установка: вентилятор печки, электропривод заслонок рециркуляции, кондиционер
Аудиокомплекс: магнитола, антенный усилитель, колонки
Дополнительные системы: стеклоочистители и омыватели, электроусилитель руля (ЭУР), центральный замок, подушки безопасности (SRS)

Отдельные предохранители выделены под аварийную сигнализацию, прикуриватель и диагностический разъём OBD-II. Мощные потребители (вентилятор охлаждения, ABS) защищены реле, установленными в этом же блоке.

Номер предохранителя	Сила тока (А)	Защищаемая цепь
F1	15	Контроллер ЭСУД, топливный насос
F5	15	Стеклоочистители, омыватель лобового стекла
F8	7,5	Подушки безопасности (SRS)
F10	20	Прикуриватель
F14	15	Стоп-сигналы, центральный замок

Основное реле (K1): назначение и влияние на запуск

Основное реле (K1), часто обозначаемое как "Главное реле" или "Реле зажигания", отвечает за подачу питания на ключевые системы управления двигателем Лада Калина. Оно активируется при повороте ключа в положение "Зажигание" и обеспечивает напряжение на электронный блок управления (ЭБУ), датчики (коленвала, распредвала, ДМРВ и др.), форсунки и катушки зажигания.

Без срабатывания реле K1 ЭБУ и связанные с ним компоненты не получат питание, что полностью блокирует запуск двигателя. Даже при исправном стартере и заряженном аккумуляторе мотор не будет запускаться, так как отсутствует управление впрыском топлива и искрообразованием. Характерным признаком неисправности K1 является тихая работа бензонасоса при включении зажигания (насос не жужжит), отсутствие щелчка реле под панелью приборов и "мёртвая" приборная панель (не горят индикаторы Check Engine, ABS и т.д.).

Последствия неисправности K1 и диагностика

Полный отказ запуска: Двигатель крутится стартером, но не "схватывает".
Отсутствие активации бензонасоса: Нет характерного жужжания при включении зажигания.
Неработоспособность диагностического разъема: Сканер не может подключиться к ЭБУ.

Для проверки реле K1 необходимо:

Найти его в монтажном блоке предохранителей (обычно в салоне, слева под панелью).
Извлечь реле и визуально осмотреть на предмет оплавления или трещин.
Установить на его место заведомо исправное реле аналогичного номинала (например, от реле стеклоподъемников).
Проверить наличие напряжения на разъёме реле при включенном зажигании (контакты 85 и 86 – управление, 30 – постоянный "+" от АКБ, 87 – выход на ЭБУ).

Контакт реле K1	Назначение
85	Масса (управление)
86	"+" зажигания (управление)
30	Постоянный "+" от аккумулятора
87	Выход на ЭБУ и топливную систему

Важно: Частой причиной выхода K1 из строя является коррозия контактов в монтажном блоке или попадание влаги. При замене обязательно зачистите посадочные гнёзда и проверьте предохранитель F3 (15А), защищающий цепь реле. Используйте только реле с маркировкой 90.3747 или его полные аналоги.

Реле стартера (K2): особенности работы и неисправности

Реле стартера (обозначается K2 на блоке предохранителей) управляет подачей высокого тока на втягивающее реле стартера. При повороте ключа в положение "стартер" на управляющий контакт K2 поступает напряжение от замка зажигания. Это замыкает силовые контакты реле, передавая мощный ток от АКБ непосредственно на стартер, что исключает прохождение больших токов через тонкие контакты замка зажигания.

Отказ реле K2 приводит к полной невозможности запуска двигателя: стартер не вращается, даже если АКБ заряжена. Характерный признак неисправности – отсутствие характерного щелчка реле при попытке запуска. Проблемы часто вызваны подгоранием контактов внутри реле, обрывом обмотки катушки или окислением разъемов на блоке предохранителей.

Основные неисправности реле стартера K2

Обрыв обмотки катушки – реле не срабатывает даже при наличии управляющего напряжения. Проверяется прозвонкой мультиметром на сопротивление обмотки.
Подгорание силовых контактов – ток не проходит к стартеру из-за нагара. Проявляется как нестабильная работа стартера (иногда срабатывает, иногда нет).
Окисление или разрушение контактов в колодке блока предохранителей – нарушает передачу тока. Требует зачистки или замены колодки.
Механическое залипание контактов – стартер продолжает вращаться после отпускания ключа. Требует срочной замены реле.

Проверка и замена

При отсутствии реакции стартера на ключ проверьте наличие +12V на управляющем контакте реле (контакт 85 или 86 в зависимости от типа колодки) при повороте ключа.
Поменяйте K2 местами с однотипным реле из блока (например, реле обогрева заднего стекла K5) для проверки гипотезы о неисправности.
Извлеките реле (отожмите фиксаторы, потяните вверх) и осмотрите контакты на колодке на предмет окисления или оплавления.
Установите новое реле с идентичными характеристиками (номинальный ток, распиновка). Оригинальный артикул для Калины: 1118-3747110.

Реле топливного насоса (K3): контроль подачи топлива

Реле K3 отвечает за управление электропитанием топливного насоса Лада Калина. При включении зажигания оно активирует насос на 2-3 секунды для создания давления в системе, после чего отключается до момента запуска двигателя. Неисправность реле приводит к полному прекращению подачи топлива.

Отказ K3 проявляется отсутствием характерного жужжания насоса при повороте ключа зажигания и невозможностью запуска двигателя. Диагностика включает проверку контактов реле в монтажном блоке, тестирование управляющего сигнала от ЭБУ и измерение напряжения на выходе реле к насосу.

Процедура замены реле топливного насоса

Расположение: K3 установлено в монтажном блоке предохранителей салона (под панелью приборов со стороны водителя). Точное положение указано на схеме крышки блока.

Отключите минусовую клемму АКБ
Снимите защитную крышку блока предохранителей
Определите реле K3 по схеме (обычно 4-й или 5-й слот верхнего ряда)
Извлеките неисправное реле вертикальным движением
Установите новое реле (номинал 30 А)
Зафиксируйте крышку блока
Подсоедините АКБ и проверьте работу насоса

Важно: Перед заменой убедитесь, что предохранитель F3 (15A), защищающий цепь насоса, исправен. Используйте только реле с маркировкой 90.3747 или его полные аналоги.

Параметр	Значение
Тип реле	4-контактное (ISO MINI)
Рабочее напряжение	12 В
Номинальный ток	30 А
Защищаемый предохранитель	F3 (15A)

Реле вентилятора охлаждения радиатора (K4)

Реле K4 отвечает за включение электровентилятора системы охлаждения двигателя Лада Калина при превышении заданной температуры охлаждающей жидкости. Оно получает сигнал от электронного блока управления (ЭБУ) двигателя и коммутирует цепь питания вентилятора. Неисправность реле проявляется перегревом мотора из-за несрабатывания вентилятора.

Элемент расположен в монтажном блоке предохранителей салона (со стороны водителя) или подкапотном блоке (в зависимости от года выпуска). На корпусе реле нанесена маркировка "K4" или цифра "4". Перед заменой обязательно проверьте предохранитель F7 (20A) в салонном блоке, отвечающий за защиту цепи вентилятора.

Диагностика и замена реле K4

Признаки неисправности:

Вентилятор не включается при прогретом двигателе
Постоянная работа вентилятора при холодном моторе
Щелчки реле без запуска вентилятора

Порядок замены:

Отключите минусовую клемму АКБ
Снимите защитную крышку блока предохранителей
Определите расположение K4 по схеме на крышке блока
Извлеките неисправное реле вертикальным движением
Установите новое реле той же маркировки (обычно 90.3747)
Подключите АКБ и проверьте работу системы

Параметр	Значение
Номинальное напряжение	12V
Ток коммутации	30A
Тип контактов	НО (нормально открытые)

Важно: При частом срабатывании вентилятора проверьте датчик температуры, уровень антифриза и чистоту радиатора. Используйте только реле с оригинальными характеристиками – несоответствие параметров вызовет оплавление контактов.

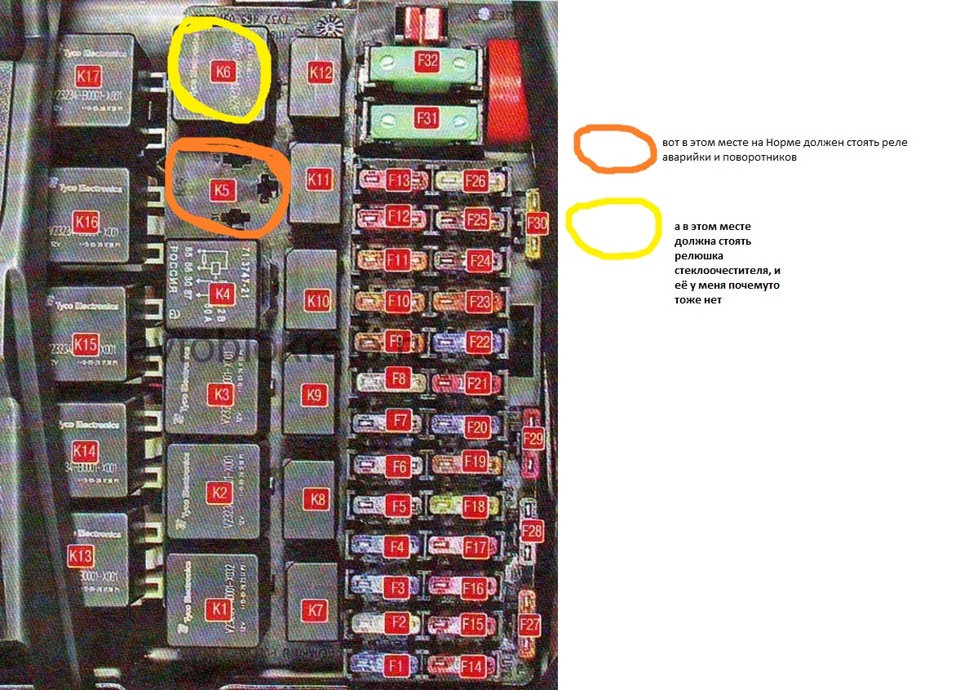

Реле поворотов и аварийной сигнализации (K5)

Реле K5 управляет работой поворотников и аварийной сигнализации Лада Калина. Оно генерирует прерывистый сигнал для мигания ламп, синхронизируя их включение/выключение. Принцип действия основан на тепловом биметаллическом элементе или электронной схеме в современных аналогах.

Располагается в монтажном блоке предохранителей салона (под панелью приборов со стороны водителя). Точное место уточняется по схеме на крышке блока – обычно занимает позицию K5 (5-й слот в ряду реле). Не путать с реле стеклоочистителей (K3) или ближнего света (K1).

Диагностика и замена

Признаки неисправности:

Поворотники/аварийка не включаются
Лампы горят постоянно без мигания
Частота мигания резко отличается от нормы
Срабатывание только аварийки при нерабочих поворотниках

Порядок замены:

Снять минусовую клемму АКБ для безопасности
Открыть крышку монтажного блока
Найти реле K5 по схеме на крышке
Вытащить неисправное реле вертикально вверх
Установить новое реле (номинал: 12V, 20-30A)
Подключить АКБ и проверить работу всех режимов

Параметр	Характеристика
Тип контактов	SPST (однополюсный)
Стандартное расположение	Ряд реле, позиция K5
Аналоги	90.3747, 90.3747-10, 211.3747
Особенности	Взаимозаменяемо с реле K6 (стеклоподъемники)

Важно: При установке проверьте плотность посадки в разъем – плохой контакт вызывает перегрев. Если проблема сохраняется после замены, диагностируйте выключатель поворотов, лампы и проводку.

Реле обогрева заднего стекла (K6)

Реле K6 управляет подачей питания на нити обогрева заднего стекла Лада Калина. Оно расположено в монтажном блоке предохранителей в салоне автомобиля, за панелью слева от рулевой колонки. При активации кнопки обогрева на центральной консоли это реле замыкает силовую цепь, обеспечивая ток к нагревательным элементам.

Основные признаки неисправности реле K6 включают полное отсутствие работы обогрева при исправной кнопке и целых нитях стекла. Перегоревший предохранитель F17 (30А) в этом же блоке также приводит к отказу системы. Проверку следует начинать с диагностики предохранителя перед подозрением на реле.

Замена реле K6

Для замены реле обогрева заднего стекла выполните следующие действия:

Отключите зажигание и снимите минусовую клемму с АКБ.
Снимите защитную крышку монтажного блока, отщелкнув фиксаторы.
Найдите реле K6 в блоке согласно схеме на обратной стороне крышки (позиция 6 в стандартной компоновке).
Вытяните неисправное реле вертикально вверх без усилия.
Установите новое реле 90.3747-10 (номинал 30А) в посадочное место до фиксации.
Соберите блок в обратном порядке и проверьте работу обогрева.

Важно: Используйте реле только с идентичными характеристиками. Попытка установки неподходящей модели может вызвать перегрев контактов.

Параметр	Значение
Тип реле	90.3747-10
Номинал тока	30А
Расположение в блоке	Позиция K6 (ряд III, крайнее слева)
Защитный предохранитель	F17 (30А)

Реле замка зажигания (K7): взаимодействие с системой

Реле K7 выполняет критическую роль в цепи питания замка зажигания Лада Калина, выступая в качестве силового посредника. При повороте ключа в положение "зажигание" (IGN) или "стартер" (START), управляющий сигнал с выключателя зажигания поступает на катушку реле K7, вызывая замыкание его силовых контактов.

Это замыкание подает напряжение с главного плюсового провода (через предохранитель F3 в монтажном блоке) на основную цепь замка зажигания. Без срабатывания K7 система зажигания, контроллер ЭСУД, топливный насос и другие ключевые потребители не получат питание, что сделает запуск двигателя невозможным.

Принцип работы и взаимосвязи

Реле K7 интегрировано в общую систему электропитания через:

Предохранитель F3 (15А) – защищает цепь питания катушки реле и силовых контактов.
Выключатель зажигания – подает управляющий "минус" на катушку реле при активации.
Главное реле (K1) – K7 получает постоянный "+" после активации K1, обеспечивая синхронизацию работы систем.

Отказ K7 проявляется характерными симптомами:

Полное отсутствие реакции на поворот ключа (нет индикации на панели приборов, не работают стартер, бензонасос).
Исчезновение питания в положении "зажигание" после кратковременной работы.
Щелчки реле без подачи напряжения на потребители.

Параметр	Значение
Тип реле	Стандартное 4-контактное (12В)
Номинал тока	~30А (через силовые контакты)
Расположение	Монтажный блок салона (нижний ряд, позиция K7)
Аналог	90.3747-10 или совместимые

При диагностике проверяют наличие напряжения на контакте 85 (управляющий "+" после K1) и контакте 86 (управляющий "-" от замка при включении). Отсутствие "плюса" на выходе (контакт 87) при срабатывании реле указывает на его неисправность.

Схема предохранителей и реле: обзор структуры

Блок предохранителей и реле на Лада Калина расположен в салоне за декоративной панелью слева от рулевой колонки. Для доступа к нему необходимо отщелкнуть пластиковую крышку, потянув её на себя. Внутри находятся два основных функциональных модуля: ряд плавких предохранителей и группа электромагнитных реле, отвечающих за защиту и коммутацию цепей.

Каждый элемент имеет строго определённое назначение, обозначенное на схеме, нанесённой непосредственно на внутреннюю сторону защитной крышки или в руководстве по эксплуатации. Предохранители сгруппированы по номинальному току (от 5А до 30А), а реле – по управляемым системам (например, реле стеклоподъёмников, реле стартера, реле ближнего света).

Ключевые компоненты схемы

Структурно схему можно разделить на следующие группы элементов:

Силовые предохранители: Защищают цепи высокой нагрузки (генератор, вентилятор печки, обогрев стекла).
Предохранители слаботочных цепей: Обслуживают системы управления, освещение салона, аудиосистему.
Основные реле: Управляют включением критичных систем (зажигание, топливный насос, стартер).
Вспомогательные реле: Отвечают за комфортные функции (дворники, поворотники, центральный замок).

Тип элемента	Примеры защищаемых/управляемых систем	Особенности
Предохранители (F1-F40)	F4 (20A) - Обогрев заднего стекла, F7 (15A) - Ближний свет (левый), F18 (10A) - Блок управления двигателем	Цветовая маркировка по току; требуют визуального контроля нити
Реле (K1-K12)	K1 - Реле стартера, K5 - Реле очистителя фар, K7 - Реле стеклоподъёмников	Цилиндрическая или квадратная конструкция; чувствительны к влаге и коррозии

Важно! Нумерация и расположение элементов могут отличаться в зависимости от года выпуска автомобиля и комплектации. Всегда сверяйтесь с актуальной схемой, размещённой на крышке блока или в сервисной книжке конкретной модели. Замена предохранителей на номинал выше допустимого категорически запрещена – это может привести к возгоранию проводки.

Как читать электросхему блока предохранителей Калины

Электросхема блока предохранителей графически отображает расположение элементов, их номиналы и подключенные потребители. Она нанесена на внутреннюю сторону пластиковой крышки монтажного блока или дублируется в руководстве по эксплуатации автомобиля. Понимание этой схемы критично для быстрой диагностики неисправностей цепи.

Схема использует стандартизированные условные обозначения: прямоугольники с цифрами для предохранителей, квадраты с диагональю для реле, стрелки для соединений. Каждому элементу присвоен уникальный номер (F1-F32 для предохранителей, K1-K10 для реле), соответствующий реальному расположению в блоке. Рядом указывается номинал тока (например, 7.5A, 15A).

Ключевые элементы схемы

Основные компоненты на схеме:

Предохранители (F): Обозначаются прямоугольниками с цифрой внутри. Цифра – порядковый номер. Рядом указан номинал тока (например, F3 (15A)).
Реле (K): Изображаются квадратами, часто с диагональю и контактной группой внутри. Обозначаются как K1, K2 и т.д. Стрелки показывают управляющие цепи.
Номера контактов: Цифры у выводов реле или разъемов соответствуют физическим номерам клемм в блоке.
Цепи: Линии со стрелками указывают направление тока и подключенное оборудование (например, "F5 (10A) → ЭБУ двигателя").

Порядок чтения схемы:

Найдите нужный предохранитель или реле по его номеру (F1-F32, K1-K10) на схематичном изображении блока.
Определите номинал предохранителя (указан рядом с символом).
Проследите линии от вывода элемента: они ведут к условному обозначению потребителя (фары, прикуриватель, ЭБУ) или к номеру контакта реле.
Для реле проверьте управляющую цепь (тонкие линии): она подключена к выводу предохранителя и "массе", часто через выключатель (зажигания, кнопку).

Обозначение на схеме	Расшифровка	Пример
F3 (15A)	Предохранитель №3, номинал 15 Ампер	Защита цепи прикуривателя
K5	Реле №5	Реле вентилятора охлаждения
30, 85, 86, 87	Стандартные номера контактов реле	30 - питание, 85/86 - катушка, 87 - нагрузка

Важные нюансы: Цвет линии может обозначать сечение провода. Перечеркнутый прямоугольник – выведенный из схемы элемент (зависит от комплектации). При поиске неисправности всегда сверяйте номер элемента на схеме с его физическим положением в блоке – расположение может меняться в зависимости от года выпуска авто.

Назначение каждого предохранителя в монтажном блоке

Монтажный блок Лада Калина содержит предохранители, защищающие электроцепи от перегрузок. Каждый элемент отвечает за конкретные системы автомобиля.

Ниже приведено соответствие номеров предохранителей, их номинального тока и защищаемых компонентов. Точное расположение указано на крышке блока.

Таблица предохранителей

Номер	Ток (А)	Назначение
F1	5	Контроллер ЭСУД, главное реле
F2	7.5	Левый ближний свет
F3	7.5	Правый ближний свет
F4	7.5	Левые габариты
F5	7.5	Правые габариты
F6	7.5	Стоп-сигналы, подсветка приборов
F7	7.5	Звуковой сигнал
F8	7.5	Дворники
F9	20	Омыватели стекла/фар
F10	7.5	Аварийная сигнализация
F11	7.5	Задний противотуманный фонарь
F12	7.5	Прикуриватель
F13	7.5	Блок ABS (при наличии)
F14	7.5	Реле-регулятор генератора
F15	7.5	Фонари заднего хода
F16	15	Обогрев заднего стекла
F17	7.5	Магнитола, ЦЗ, ЭСП
F18	25	Вентилятор охлаждения (малая скорость)
F19	25	Вентилятор охлаждения (высокая скорость)
F20	25	Обогрев сидений (при наличии)
F21	7.5	Кондиционер (при наличии)
F22	7.5	Иммобилайзер, сигнализация
F23-F24	7.5	Резерв
F25	15	Топливный насос
F26	15	Форсунки двигателя
F27	15	Катушка зажигания
F28	7.5	Левый дальний свет
F29	7.5	Правый дальний свет
F30	7.5	Левый ПТФ
F31	7.5	Правый ПТФ
F32	30	Электродвигатель отопителя

Назначение каждого реле в основном блоке

Основной блок реле и предохранителей в Лада Калина расположен в моторном отсеке, рядом с аккумулятором. Он объединяет ключевые компоненты управления электросистемами автомобиля, обеспечивая их защиту и корректную коммутацию.

Понимание функций каждого реле критично для диагностики неисправностей и оперативного ремонта. Ниже приведено назначение реле в стандартной комплектации блока под капотом.

Обозначение реле	Назначение
K1	Реле стартера: управляет подачей тока на стартер при повороте ключа зажигания.
K2	Реле очистителя фар: активирует моторчики омывателей фар (при наличии).
K3	Реле обогрева заднего стекла: включает нагревательные нити заднего стекла и зеркал.
K4	Реле вентилятора радиатора (1 скорость): запускает низкую скорость вентилятора охлаждения двигателя.
K5	Реле вентилятора радиатора (2 скорость): отвечает за высокую скорость вращения вентилятора.
K6	Реле звукового сигнала: управляет подачей питания на клаксоны.
K7	Реле топливного насоса: контролирует работу электробензонасоса.
K8	Главное реле (реле зажигания): распределяет питание на системы двигателя и ЭБУ при включении зажигания.

Ключевые предохранители в салонном блоке

Салонный блок предохранителей Лада Калина расположен под панелью приборов со стороны водителя (за пластиковой крышкой). В нем сосредоточены элементы защиты критически важных для комфорта и безопасности цепей. Знание их назначения необходимо для быстрой диагностики неисправностей.

Наиболее значимые предохранители в этом блоке отвечают за работу систем, непосредственно влияющих на управление автомобилем и повседневную эксплуатацию. Их выход из строя мгновенно ощущается водителем и требует оперативной замены.

Наиболее важные предохранители

F2 (15A): Защищает цепь прикуривателя и 12V розетки. При сгорании перестают работать оба устройства.

F3 (15A): Отвечает за цепи стоп-сигналов и фонарей заднего хода. Неисправность ведет к отказу стоп-сигналов, что опасно.

F4 (7.5A): Защищает цепи управления электроусилителем руля (ЭУР). Перегорание вызывает отказ ЭУР и резкое усложнение руления.

F5 (7.5A): Питает цепи наружного освещения (габариты, подсветка номера, приборной панели). Сгорание приводит к потере габаритных огней.

F6 (7.5A): Отвечает за включение ближнего света фар (правая сторона). При перегорании правая фара ближнего света не работает.

F7 (7.5A): Отвечает за включение ближнего света фар (левая сторона). При перегорании левая фара ближнего света не работает.

F8 (7.5A): Защищает цепи звукового сигнала. Отказ приводит к неработоспособности клаксона.

F9 (20A): Обеспечивает питание цепи обогрева заднего стекла. При сгорании обогрев не включается.

F10 (20A): Защищает цепи стеклоочистителя и омывателя лобового стекла. Перегорание останавливает дворники и омыватель.

F11 (20A): Отвечает за цепи обогрева сидений (если опция установлена). При неисправности обогрев сидений не работает.

Ключевые реле

K1: Реле стеклоочистителя (управляет работой дворников).
K2: Реле обогрева заднего стекла.
K3: Реле поворотов и аварийной сигнализации.
K5: Реле стартера (важно для запуска двигателя).
K6: Реле контроля исправности ламп (связано с индикатором на панели приборов).

Важно: Номиналы предохранителей (7.5A, 15A, 20A) строго определены. Установка предохранителя большего номинала может привести к перегреву проводки и возгоранию. Всегда проверяйте маркировку на корпусе предохранителя перед заменой. Схема расположения элементов обычно изображена на обратной стороне крышки салонного блока.

Необходимые инструменты для замены предохранителей

Для корректной и безопасной замены перегоревших предохранителей в Лада Калина потребуется минимальный набор инструментов. Основное внимание уделяется защите электросистемы автомобиля от случайных повреждений.

Подготовьте следующие предметы перед началом работ:

Основные инструменты

Пинцет-захват – специальный пластиковый инструмент из комплекта авто (расположен в основном блоке предохранителей)
Тестер-мультиметр – для проверки целостности предохранителей и диагностики цепи
Фонарик – для освещения труднодоступных мест монтажного блока

Дополнительные приспособления

Запасные предохранители – строго соответствующие номиналу (15A, 20A, 25A и др.)
Перчатки х/б – для защиты рук от острых кромок
Увеличительное стекло – для чтения маркировки на корпусе мелких элементов

Инструмент	Назначение
Пинцет-захват	Извлечение предохранителей без повреждения контактов
Мультиметр	Проверка напряжения в цепи и "прозвон" элементов

Важно: категорически запрещается использовать металлические пинцеты или плоскогубцы – это может вызвать короткое замыкание.

Техника безопасности при работе с предохранителями

Перед началом работ с электрооборудованием Лада Калина всегда отключайте отрицательную клемму аккумуляторной батареи. Используйте для этого ключ на 10 мм, сначала ослабляя гайку крепления, затем полностью снимая клемму и фиксируя её в стороне от аккумулятора. Эта мера исключает риск короткого замыкания и поражения током при случайном контакте инструментов с токоведущими частями.

Работайте только при выключенном зажигании и всех потребителях энергии (фары, магнитола, обогрев). Убедитесь, что используете инструменты с изолированными ручками – даже при отключенном АКБ возможен остаточный заряд в цепях. Никогда не применяйте металлические предметы (проволоку, скрепки) для временного восстановления перегоревших предохранителей – это может вызвать перегрев проводки.

Ключевые правила и процедуры

Замена элементов:

Используйте исключительно предохранители номиналом, указанным на схеме в мануале или крышке блока. Установка «жучка» или элемента с большей силой тока приведёт к расплавлению проводки.
Извлекайте перегоревший предохранитель специальным пластиковым пинцетом (обычно закреплён в блоке). При его отсутствии – плоскогубцами с изоляцией на рукоятках.
Перед установкой нового элемента визуально проверяйте его номинал (цифра на корпусе) и целостность контактов.

Диагностика и риски:

При частом перегорании одного предохранителя ищите причину в цепи (КЗ, неисправность потребителя) – замена без диагностики бесполезна и опасна.
Не касайтесь оголённых контактов реле и предохранителей мокрыми руками – даже остаточное напряжение может вызвать ожог.
Избегайте работы в условиях высокой влажности или с запотевшими стёклами – вода резко повышает электропроводность.

Ситуация	Действие
Появление искры при извлечении предохранителя	Немедленно прекратите работу, проверьте отключение АКБ
Обнаружение оплавленной изоляции проводов	Отбуксируйте авто к электрику – требуется ремонт проводки
Замена реле	Соблюдайте ориентацию контактов (сравнивайте маркировку на корпусе)

После завершения работ повторно проверьте надёжность крепления клеммы АКБ и отсутствие инструментов в моторном отсеке. Включайте потребители поэтапно для контроля корректной работы заменённых элементов.

Пошаговая инструкция по замене предохранителя в монтажном блоке

Замена перегоревшего предохранителя требует точного соблюдения последовательности действий для предотвращения повреждений электрооборудования. Все работы выполняются при выключенном зажигании и отсоединённой минусовой клемме аккумулятора.

Подготовьте новый предохранитель с идентичным номиналом (указан на корпусе), пинцет из комплекта монтажного блока и фонарик. Определите расположение нужного элемента по схеме на обратной стороне крышки блока предохранителей.

Снимите крышку монтажного блока: нажмите на фиксаторы по углам и потяните крышку вниз.
Найдите неисправный предохранитель: сверьтесь со схемой на крышке. Перегоревший элемент имеет разорванную плавкую нить.
Извлеките предохранитель: захватите его корпус пинцетом и вытащите строго вертикально без перекоса.
Установите новый предохранитель: вставьте его в гнездо до полной фиксации контактов. Убедитесь в совпадении номиналов.
Проверьте работоспособность: подключите АКБ, включите цепь, которую защищает предохранитель (фары, прикуриватель и т.д.).
Закройте блок: установите крышку на место до щелчка фиксаторов.

Критические правила безопасности

Запрещено использовать предохранители другого номинала или самодельные вставки
Не применяйте металлические инструменты для извлечения без изоляции
При повторном перегорании немедленно проведите диагностику цепи на КЗ

Как правильно извлечь предохранитель из гнезда

Перед любыми манипуляциями с предохранителями критически важно обесточить цепь. Выключите зажигание автомобиля и, желательно, снимите клемму «минус» с аккумуляторной батареи. Это исключит риск короткого замыкания и поражения электрическим током.

Определите точное расположение нужного предохранителя, используя схему на крышке блока предохранителей или руководство по эксплуатации автомобиля Лада Калина. Убедитесь в хорошем освещении рабочей зоны и подготовьте необходимые инструменты.

Инструменты и порядок действий

Для извлечения предохранителя обязательно используйте специальный пластиковый пинцет-съемник. Этот инструмент обычно находится в самом блоке предохранителей Калины (в гнезде на крышке или рядом с реле) или в комплекте инструментов автомобиля. Никогда не используйте металлические инструменты (отвертки, плоскогубцы) – они могут повредить гнездо или сам предохранитель, вызвав короткое замыкание.

Возьмите пластиковый съемник: Плотно зажмите его ручки пальцами.
Зафиксируйте на предохранителе: Подведите губки съемника к пластиковому корпусу предохранителя с двух сторон, как можно ближе к его верхней части.
Плавно сожмите и потяните: Аккуратно сожмите ручки съемника, чтобы его губки надежно обхватили корпус предохранителя. Плавным, уверенным движением потяните предохранитель строго вертикально вверх из гнезда.
Извлеките предохранитель: Убедитесь, что предохранитель полностью вышел из контактов гнезда.
Осмотрите и промаркируйте (при необходимости): Визуально проверьте извлеченный предохранитель. Если вы извлекаете несколько предохранителей для проверки или замены, немедленно промаркируйте их, чтобы не перепутать местами при установке обратно.

Этап	Ключевое Действие	Важность
1. Подготовка	Обесточить цепь, найти нужный предохранитель	Безопасность, точность
2. Инструмент	Использовать только пластиковый съемник	Предотвращение повреждений
3. Фиксация	Плотно обхватить корпус губками съемника	Надежное удержание
4. Извлечение	Плавно потянуть строго вертикально вверх	Целостность гнезда
5. Идентификация	Промаркировать извлеченный предохранитель	Правильная обратная установка

Важно: Прилагайте усилие только для преодоления трения в гнезде. Если предохранитель не поддается, еще раз проверьте правильность фиксации съемника и убедитесь, что тянете строго вверх без перекоса. Резкие рывки или извлечение под углом могут повредить контакты гнезда или ножки предохранителя.

Выбор нового предохранителя: номинал и тип

Точное соответствие номинала заменяемого предохранителя оригиналу – обязательное условие. Превышение силы тока приведет к риску повреждения электропроводки и оборудования, а занижение вызовет постоянное перегорание элемента при штатной нагрузке цепи.

Тип корпуса должен идеально совпадать с конструкцией гнезда в монтажном блоке. Использование несовместимого форм-фактора сделает установку невозможной или ненадежной, что нарушит контакт и защитные функции.

Критерии выбора

Основные параметры при подборе:

Номинал тока (А): Определяется маркировкой на вышедшем из строя предохранителе (цифра в амперах). Примеры распространенных значений для Калины: 5А (габариты), 10А (дворники), 15А (ближний свет), 20А (печка), 30А (генератор).
Тип корпуса: В монтажных блоках Лада Калина применяются три стандарта:
1. Mini (низкопрофильные, цветные, с узкими контактами)
2. Standard (обычные, наиболее распространенные)
3. Maxi (крупные, для цепей высокой мощности)

Номинал (А)	Тип	Цвет корпуса	Пример цепи
5	Mini/Standard	Коричневый	Подсветка панели
15	Standard	Синий	Прикуриватель
30	Maxi	Зеленый	Генератор

Важно: Всегда сверяйтесь со схемой на крышке блока предохранителей или руководством по эксплуатации – расположение и параметры могут отличаться в зависимости от года выпуска и комплектации автомобиля. Избегайте установки "жучков" – это опасно!

Установка нового предохранителя в гнездо

Перед установкой убедитесь, что номинал нового предохранителя строго соответствует вышедшему из строя элементу и требованиям схемы электрооборудования вашей Лада Калина. Никогда не используйте предохранители с большей силой тока – это может привести к повреждению проводки или возгоранию.

Визуально совместите контакты на корпусе нового предохранителя с направляющими пазами в гнезде блока. Убедитесь, что элемент расположен ровно без перекосов относительно соседних компонентов.

Последовательность установки

Возьмите предохранитель за боковые ребра пластикового корпуса (избегайте касания металлических контактов).
Аккуратно совместите ножки предохранителя с пружинными зажимами внутри гнезда.
Плавно вдавите элемент до характерного щелчка – полного фиксирования в посадочном месте.
Проверьте надежность посадки: легкое подергивание за корпус не должно извлекать предохранитель.
Визуально проконтролируйте положение элемента относительно соседних реле и предохранителей.

После установки включите цепь, защищаемую этим предохранителем (например, фары или прикуриватель). Если элемент сразу перегорает – ищите короткое замыкание в цепи перед повторной заменой.

Замена реле: процедура извлечения и установки

Блок реле в Лада Калина расположен в моторном отсеке рядом с аккумулятором, под пластиковой крышкой черного цвета. Перед началом работ обязательно отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и повреждения электрооборудования.

Определите позицию заменяемого реле по схеме, нанесенной на внутреннюю сторону крышки блока. Подготовьте новое реле с идентичной маркировкой (номинал и конфигурация контактов должны полностью совпадать).

Пошаговая инструкция

Извлечение реле:
- Снимите защитную крышку блока, отжав фиксаторы по краям.
- Найдите нужное реле по схеме на крышке (номера позиций указаны возле гнезд).
- Обхватите корпус реле пальцами и потяните строго вертикально вверх без раскачивания.
Установка реле:
- Совместите контакты нового реле с направляющими пазами гнезда.
- Убедитесь в правильной ориентации (ключ на корпусе реле должен соответствовать выступу в гнезде).
- Плавно надавите на корпус до характерного щелчка фиксатора.

После установки закройте крышку блока, защелкнув фиксаторы. Подключите аккумулятор и проверьте работоспособность цепи, управляемой замененным реле (например: фары, дворники, топливный насос). При отсутствии функций повторно проверьте правильность установки и маркировку.

Пример замены предохранителя Ф5 (габариты, подсветка)

При перегорании предохранителя Ф5 (7,5 А) на Лада Калина перестают работать габаритные огни во всех режимах, подсветка приборной панели, бардачка и прикуривателя, а также освещение вещевого ящика. Это критично для безопасной эксплуатации автомобиля в темное время суток.

Для замены подготовьте новый предохранитель номиналом 7,5 А (цвет корпуса – коричневый). Блок реле и предохранителей расположен в салоне под панелью приборов со стороны водителя. Дополнительно потребуется пинцет из комплекта блока или узкогубцы.

Выключите зажигание и освещение автомобиля. Сядьте на водительское сиденье, сместившись к центру салона.
Найдите пластиковую крышку блока предохранителей под рулевой колонкой. Потяните фиксаторы крышки вниз и снимите её.
Изучите схему на обратной стороне крышки или в руководстве. Предохранитель F5 находится в правом вертикальном ряду (третий сверху).
Захватите пинцетом или плоскогубцами корпус предохранителя Ф5. Извлеките его из разъёма строго вертикально без перекоса.
Визуально проверьте целостность нити в извлечённом предохранителе. Убедитесь в обрыве (плавкая перемычка разрушена).
Установите новый предохранитель 7,5 А в тот же разъём до характерного щелчка. Контакты должны быть полностью скрыты в гнезде.
Включите габаритные огни и проверьте работу подсветки приборов. Если функции восстановились, установите крышку блока на место.

Важно: Повторное перегорание Ф5 сразу после замены указывает на короткое замыкание в цепи. Требуется диагностика проводки, контактов патронов ламп или выключателей освещения.

Пример замены предохранителя Ф7 (прикуриватель)

Перед началом работ заглушите двигатель, выньте ключ из замка зажигания и отключите все потребители энергии, подключенные к прикуривателю. Подготовьте новый предохранитель номиналом 15А (синий цвет) и фигурную отвертку с плоским шлицем.

Найдите основной монтажный блок предохранителей в салоне автомобиля – он расположен под панелью приборов со стороны водителя. Для доступа к блоку опустите защитную крышку, нажав на фиксаторы по ее краям.

Пошаговый процесс замены

Изучите схему на внутренней стороне крышки блока – найдите позицию F7 (обычно в левом столбце, третий сверху).
Извлеките пинцет для предохранителей из гнезда на крышке блока.
Захватите пинцетом неисправный предохранитель Ф7 и потяните его строго вертикально вверх без перекоса.
Визуально проверьте перегоревший элемент – разорванная нить внутри пластикового корпуса подтверждает неисправность.
Установите новый предохранитель 15А в освободившееся гнездо до характерного щелчка, убедившись в плотном контакте ножек.

Параметр	Значение
Номинал	15 Ампер
Цвет корпуса	Синий
Тип	Стандартный MINI

Важно: Если новый предохранитель мгновенно перегорает – проверьте проводку прикуривателя на короткое замыкание. Запрещается использовать "жучки" или предохранители другого номинала!

После установки закройте крышку блока до щелчка фиксаторов. Проверьте работу прикуривателя, подключив к нему исправное устройство – например, зарядку для телефона.

Пример замены реле поворотов K5 на Лада Калина

Реле поворотов (K5) расположено в монтажном блоке предохранителей салона автомобиля. Неисправность проявляется отсутствием или хаотичным миганием указателей поворота, неработоспособностью аварийной сигнализации, отсутствием характерного щелчка при активации.

Для замены потребуется новое реле типа 90.3747-10 (или аналог, совместимый с Калиной), плоская отвертка для демонтажа панели. Работы выполняются при выключенном зажигании.

Порядок замены реле K5

Откройте водительскую дверь и снимите боковую пластиковую накладку тоннеля пола (слева от педалей), поддев ее отверткой.
Найдите черный монтажный блок предохранителей за панелью. Сдвиньте фиксаторы крышки блока и снимите ее.
На внутренней стороне крышки найдите схему расположения реле. Идентифицируйте позицию K5 (5-е реле в верхнем ряду, считая слева направо).
Аккуратно вытащите неисправное реле из посадочного гнезда, потянув его вертикально вверх без перекоса.
Установите новое реле в гнездо, совместив ключ-выступ на корпусе с пазом разъема. Убедитесь в плотной посадке до характерного щелчка.
Проверьте работу указателей поворота и аварийной сигнализации, включив зажигание.
Соберите панели в обратной последовательности, защелкнув крышку монтажного блока и боковую накладку тоннеля.

Важно: Используйте только реле с маркировкой 90.3747 или его полные аналоги (например, 964.3747). Установка несоответствующего реле может привести к выходу из строя электроники. При сохранении неисправности после замены проверьте целостность предохранителя F2 (15А) в том же блоке и контакты подрулевого переключателя.

Последствия неправильной замены предохранителей

Установка предохранителя с несоответствующим номиналом тока приводит к критическим нарушениям в работе электросистемы. Применение элемента с завышенной силой тока (например, 25А вместо 10А) лишает цепь защиты: проводка перегревается, изоляция плавится, возникает риск возгорания.

Использование "жучков" (проволоки, монет) или предохранителей с заниженным номиналом провоцирует постоянное перегорание элемента. Это вызывает отказ защищаемого оборудования (габаритов, стеклоочистителей, топливного насоса) и требует диагностики первоначальной причины срабатывания защиты.

Основные риски

Пожар в моторном отсеке или салоне
Причина: плавление изоляции проводов из-за перегрузки незащищённой цепи
Выход из строя электронных блоков (ЭБУ, BCM)
Механизм: скачки напряжения при КЗ или применении "жучков"
Оплавление разъёмов и колодок
Результат: необходимость замены электропроводки
Отказ критических систем
Примеры: прекращение работы топливного насоса, отключение освещения

Ошибка при замене	Непосредственное последствие	Долгосрочный ущерб
Завышенный номинал	Перегрев проводки	Возгорание, замена жгута проводов
Установка металлических перемычек	Отсутствие защиты цепи	Сгорание контроллеров, датчиков
Заниженный номинал	Постоянное перегорание предохранителя	Некорректная работа оборудования

Некорректный монтаж (перекос ножек, неполная фиксация в блоке) вызывает локальный нагрев контактов. Это приводит к оплавлению посадочных гнёзд реле и предохранителей, требующему замены всего монтажного блока. Окисление контактов из-за плохого соединения дополнительно увеличивает сопротивление цепи.

Игнорирование цветовой маркировки предохранителей (соответствующей току) затрудняет дальнейшую диагностику. Повторное срабатывание защиты сигнализирует о неисправности в цепи – устранение только последствий (без поиска причины) усугубляет поломку и увеличивает стоимость ремонта.

Симптомы перегоревшего предохранителя освещения

При выходе из строя предохранителя цепи освещения на Лада Калина возникают характерные неисправности, затрагивающие сразу несколько световых приборов. Перегорание элемента разрывает электрическую цепь, прекращая подачу напряжения к подключенным потребителям.

Конкретные проявления зависят от того, за какой участок цепи отвечает перегоревший предохранитель. Например, предохранитель F4 (15А) в монтажном блоке управляет габаритными огнями, подсветкой приборной панели и номера, а F7 (7.5А) – стоп-сигналами и фонарями заднего хода.

Типичные признаки неисправности

Полное отключение группы приборов: одновременный отказ всех ламп, питающихся от одного предохранителя (например, все габариты или стоп-сигналы).
Отсутствие реакции на включение: приборы не активируются при повороте переключателя света или нажатии на педаль тормоза.
Работа части цепи: если перегорел предохранитель подсветки салона (F5, 7.5А), могут не гореть плафоны, но при этом продолжать работать прикуриватель или магнитола.
Неработоспособность сопутствующих систем: при сгоревшем F7 (7.5А) часто перестают функционировать как стоп-сигналы, так и фонари заднего хода.

Предохранитель	Номинал	За что отвечает	Ключевые симптомы
F4	15А	Габаритные огни, подсветка приборов, подсветка номера	Не горят габариты, нет подсветки панели и госномера
F5	7.5А	Подсветка салона, прикуриватель	Не работают плафоны освещения салона
F7	7.5А	Стоп-сигналы, фонари заднего хода	Отсутствие света при торможении или включении задней передачи

Важно: перед заменой предохранителя проверьте лампы в неработающих приборах – одновременное перегорание нескольких ламп может имитировать симптом сгоревшего предохранителя. Если новая деталь сразу перегорает, ищите короткое замыкание в проводке.

Признаки отказа реле зажигания (K7)

Отказ реле зажигания (K7) на Лада Калина проявляется в полном отсутствии реакции автомобиля на поворот ключа в положение "стартер". Системы, питаемые через это реле, перестают получать напряжение, что блокирует запуск двигателя и работу критичных компонентов.

Основная задача реле K7 – коммутация питания для бензонасоса, катушек зажигания и контроллера ЭСУД. При его неисправности эти узлы обесточиваются, даже если аккумулятор и остальные цепи исправны.

Типичные симптомы неисправности

Двигатель не запускается – стартер крутит коленвал, но вспышек в цилиндрах нет.
Отсутствует звук работы бензонасоса при включении зажигания (характерное жужжание из-под заднего сиденья не слышно).
Не загорается лампа «Check Engine» на приборной панели после поворота ключа в положение "зажигание".
Нет искры на свечах при проверке.
Молчит контроллер ЭСУД – диагностический сканер не подключается к блоку управления.

Важно: перечисленные признаки могут указывать и на другие неисправности (обрыв цепи, сгоревший предохранитель F3, поломка ЭБУ). Для точной диагностики необходимо проверить наличие +12В на контакте 86 реле K7 при включенном зажигании и срабатывание самого реле при подаче напряжения на управляющую цепь.

Что делать, если отказала работа вентилятора охлаждения?

При отказе вентилятора охлаждения двигателя на Лада Калина немедленно прекратите движение и заглушите мотор при первых признаках перегрева (стрелка температуры в красной зоне, пар из-под капота). Продолжение эксплуатации приведет к серьезным повреждениям двигателя.

Обеспечьте безопасную стоянку, откройте капот для ускорения охлаждения (не открывайте крышку расширительного бачка на горячем двигателе!). После остывания мотора приступайте к поиску неисправности, используя схему предохранителей и реле.

Порядок диагностики и устранения неисправности

1. Проверка предохранителей:

Найдите монтажный блок в салоне (под панелью со стороны водителя) и подкапотный блок ("черный ящик" у аккумулятора).
Используя схему на крышке блока или руководство, определите предохранители вентилятора: обычно F4 (20A) в салонном блоке и F3 (50A) в подкапотном.
Извлеките их визуально или тестером: перегоревший элемент имеет разорванную нить.

2. Проверка реле:

Найдите реле вентилятора в подкапотном блоке (часто обозначено К9 или значком вентилятора).
Попробуйте заменить его на идентичное реле из соседнего гнезда (например, реле "противотуманок").
При включении зажигания и достижении стрелкой температуры ~100°C реле должно щелкнуть – отсутствие щелчка указывает на его неисправность.

3. Диагностика датчика температуры:

Отсоедините разъем датчика (расположен на термостате или патрубке радиатора).
При включенном зажигании вентилятор должен запуститься на постоянное вращение – если запустился, датчик неисправен.
Если вентилятор не запустился – проблема в проводке, реле или двигателе вентилятора.

4. Проверка электродвигателя вентилятора:

Снимите разъем с мотора вентилятора.
Подайте напрямую 12В от АКБ на контакты двигателя: "+" к красному/синему проводу, "-" к черному.
Отсутствие вращения подтверждает неисправность мотора или заклинивание крыльчатки.

5. Контроль проводки:

Участок цепи	Метод проверки
"Масса" двигателя вентилятора	Прозвоните черный провод от разъема до кузова
Питание от реле	Проверьте +12В на красном/синем проводе при срабатывании реле
Управление реле	Проверьте цепь от ЭБУ до реле (контроль лампой-пробником)

Важно: Если вентилятор не запускается после замены предохранителей/реле, а двигатель перегревается – вызовите эвакуатор. Попытка движения "на короткие дистанции" или долив холодной воды в радиатор спровоцируют деформацию ГБЦ и дорогостоящий ремонт.

Электросистема не реагирует после замены предохранителя?

Если после замены перегоревшего предохранителя оборудование в цепи не заработало, проблема может быть сложнее простого обрыва. Прежде всего, убедитесь, что установленный предохранитель соответствует номиналу (силе тока в Амперах), указанному на крышке блока или схеме. Несоответствие параметров – частая причина повторного срабатывания защиты или отсутствия реакции системы.

Проверьте качество контакта в гнезде предохранителя: окислы, грязь или ослабленные клеммы нарушают передачу тока. Осмотрите сам новый предохранитель – иногда встречается заводской брак. Используйте мультиметр для проверки наличия напряжения на обоих контактах гнезда при включенном зажигании или активированной цепи.

Основные причины и методы диагностики

Возможные источники неисправности:

Короткое замыкание (КЗ) в цепи: Перегорание нового предохранителя сразу после установки четко указывает на КЗ. Требуется поиск поврежденной проводки, неисправного потребителя (лампы, моторчика, датчика) или затертой изоляции.
Неисправность реле: Некоторые цепи управляются через реле. Проверьте срабатывание реле (щелчок), контакты или временно замените на заведомо исправное (той же маркировки).
Обрыв проводки: Разрыв провода между блоком предохранителей и потребителем или "массой" кузова. Прозвоните цепь мультиметром.
Пробой потребителя: Устройство (например, электродвигатель стеклоподъемника) может быть в клинившем состоянии или иметь внутреннее КЗ.

Порядок действий:

Визуально осмотрите цепь на предмет поврежденных проводов, окислов, оплавлений.
Отсоедините разъем потребителя (если доступен) и установите новый предохранитель. Если он не перегорает – неисправно устройство.
Проверьте целостность предохранителя мультиметром в режиме прозвонки.
Убедитесь в надежности контакта "массы" потребителя (часто болт на кузове).

Признак	Вероятная причина	Действие
Предохранитель сразу перегорает	Короткое замыкание	Поиск КЗ, диагностика потребителей
Предохранитель цел, ток есть, оборудование не работает	Обрыв цепи, неисправность потребителя, плохая "масса"	Прозвонка цепи, проверка потребителя, чистка "массы"
Нет напряжения на гнезде предохранителя	Обрыв до блока, неисправное реле, коррозия контактов	Проверка реле, цепи питания блока, зачистка контактов

Важно: Никогда не заменяйте предохранитель на аналог с большим номиналом! Это может привести к перегреву проводки и пожару. Если проблема не локализована, обратитесь к автоэлектрику – поиск КЗ требует опыта и схемы электрооборудования Калины.

Проверка цепей при повторном сгорании одного предохранителя

Повторное перегорание одного и того же предохранителя указывает на устойчивое короткое замыкание в защищаемой цепи. Необходимо немедленно прекратить эксплуатацию автомобиля, так как это чревато повреждением проводки или возгоранием. Перед началом диагностики убедитесь, что зажигание выключено, а клемма аккумулятора отсоединена.

Первым делом визуально осмотрите провода и разъемы, подключенные к цепи. Ищите потертости изоляции, оплавленные участки, деформированные контакты или следы окисления. Особое внимание уделите местам соприкосновения жгутов с кузовными элементами – острые кромки часто перетирают провода. Если видимых повреждений нет, потребуется последовательная проверка компонентов цепи.

Методика поиска неисправности

Отключите потребители цепи: Вытащите все реле, управляющие защищаемой цепью. Отсоедините разъемы приборов и устройств, питающихся через проблемный предохранитель (фары, стеклоподъемники, магнитола, ЭБУ и т.д., согласно схеме).
Проверьте целостность проводки:
- Установите новый предохранитель номиналом не выше указанного.
- Подключите аккумулятор и включите зажигание (если цепь работает без зажигания – просто подключите АКБ).
- Если предохранитель не перегорел – КЗ в основной магистрали отсутствует. Неисправен один из отключенных потребителей.
- Если предохранитель перегорел – КЗ в самой проводке между блоком предохранителей и разъемами потребителей.
Поиск неисправного потребителя: При отсутствии КЗ в проводке подключайте потребители по одному, каждый раз проверяя целостность предохранителя после подключения. Перегорание укажет на неисправный компонент.
Локализация КЗ в проводке: Если КЗ в магистрали, потребуется:
- Поэтапный разбор обшивки трассы жгута.
- Прозвонка участков цепи мультиметром в режиме проверки сопротивления или прозвонки на "массу".
- Поиск нагревающегося участка провода при включенной цепи (крайне осторожно!).

Типичные причины КЗ на Калине	Уязвимые цепи
Перетертая изоляция жгута в районе педального узла	Стеклоподъемники, обогрев сидений
Повреждение проводов заднего жгута в гофре между кузовом и дверью	Задние фонари, стеклоочиститель
Короткое замыкание в моторчике стеклоподъемника или концевике двери	Стеклоподъемники, центральный замок
Вода в блоке фар или разъемах фонарей	Освещение
Неисправность реле или его колодки	Цепи управления (стартер, вентилятор)

Обнаруженный поврежденный участок провода замените или тщательно заизолируйте термоусадкой. Неисправные потребители требуют ремонта или замены. При подключении АКБ после ремонта обязательно сначала установите новый предохранитель правильного номинала.

Важность установки предохранителя строго нужного номинала

Предохранитель в бортовой сети автомобиля Лада Калина является ключевым элементом защиты. Его основная функция – разорвать электрическую цепь при превышении силы тока выше определенного, безопасного для проводки и потребителей, значения. Номинал предохранителя (указанный в Амперах, например, 5А, 10А, 15А) строго рассчитан на максимальную токовую нагрузку конкретной защищаемой цепи и сечения используемых в ней проводов.

Установка предохранителя с номиналом, отличным от указанного в схеме электрооборудования Калины, нарушает принцип селективности защиты и приводит к серьезным негативным последствиям. Неправильный номинал делает защиту либо неэффективной, либо избыточной, что одинаково опасно для целостности электропроводки и компонентов автомобиля.

Почему критично соблюдать номинал

Превышение номинала (установка предохранителя "мощнее" положенного):
- Пожарная опасность: Проводка цепи рассчитана на определенный максимальный ток. Если ток превысит это значение (из-за КЗ или перегрузки), но не достигнет порога срабатывания установленного "мощного" предохранителя, провода начнут перегреваться. Это может привести к оплавлению изоляции, возгоранию и пожару.
- Выход из строя дорогостоящего оборудования: Перегрев или токовая перегрузка повредят или полностью уничтожат защищаемый компонент (блок управления, фару, генератор, электродвигатель), который предохранитель должен был уберечь.
- Ложное чувство безопасности: Предохранитель остается целым, хотя в цепи уже возникла аварийная ситуация, требующая немедленного отключения.
Занижение номинала (установка предохранителя "слабее" положенного):
- Частое перегорание: Предохранитель будет перегорать даже при нормальной, штатной работе защищаемого потребителя тока, так как его номинал ниже рабочего тока цепи. Это приводит к постоянным неисправностям и неудобствам.
- Некорректная работа оборудования: Потребитель (например, обогрев стекла или мощная аудиосистема) может не получать необходимый ток для полноценной работы из-за преждевременного срабатывания защиты.

Ключевое правило: Всегда заменяйте перегоревший предохранитель на новый строго того же номинала, который указан на крышке блока предохранителей, в руководстве по эксплуатации Лада Калина или на схеме электрооборудования. Используйте только предохранители, соответствующие оригинальным по типу (обычно blade/ножевые) и номиналу.

Если предохранитель перегорает повторно сразу после замены или с завидной регулярностью – это сигнал о неисправности в защищаемой цепи (короткое замыкание, перегрузка, неисправность потребителя). В этом случае необходимо проводить диагностику для поиска и устранения причины, а не просто продолжать менять предохранители.

Действие	Превышение номинала	Занижение номинала
Основной риск	Пожар, повреждение проводки и оборудования	Постоянное перегорание, неработоспособность оборудования
Реакция на перегрузку/КЗ	Срабатывает слишком поздно или не срабатывает	Срабатывает преждевременно, даже при нормальной нагрузке
Решение	Установка предохранителя строго указанного номинала и поиск причины частых перегораний

Почему нельзя ставить предохранитель большей силы тока

Предохранители рассчитаны на строго определённый ток, при превышении которого плавкая вставка разрушается, размыкая цепь. Установка элемента с большим номиналом нарушает эту защитную функцию.

При возникновении короткого замыкания или перегрузки проводка начнёт перегреваться, но предохранитель не сработает вовремя. Это создаёт риск оплавления изоляции, возгорания электропроводки и даже пожара в автомобиле.

Основные опасности и последствия

Разрушение электропроводки: Ток, превышающий расчётный для сечения проводов, вызывает их перегрев. Изоляция плавится, жилы оголяются, возникает риск новых замыканий.
Выход из строя оборудования: Блоки управления, датчики, реле или лампы получают ток, существенно превышающий их рабочие параметры, что приводит к необратимому повреждению.
Возгорание: Перегрев проводов в местах с горючими материалами (обивка, пластик) является частой причиной пожаров в автомобилях. Стандартный предохранитель предотвращает это, сгорая за доли секунды.

Пример: Если в цепи прикуривателя Лада Калина установлен предохранитель на 15А вместо штатного 10А, то при подключении мощного устройства (например, компрессора) или замыкании:

Проводка цепи (рассчитанная на ~10А) начнёт перегреваться.
Изоляция проводов оплавится, возможно задымление.
Контакты прикуривателя или разъёмы могут расплавиться.
Возникает реальная угроза возгорания.

Важно: Всегда заменяйте перегоревший предохранитель на аналогичный по номиналу (указан на корпусе элемента и в схеме блока предохранителей Калины). Если новый предохранитель сразу перегорает – ищите причину неисправности в цепи, а не "усиливайте" защиту.

Опасность установки "жучка" вместо предохранителя

«Жучок» – кустарная замена штатному предохранителю, обычно изготавливаемая из проволоки, гвоздя или монеты. Водители используют его для временного восстановления цепи при перегорании штатного элемента, игнорируя поиск причины неисправности.

Такая «экономия» нарушает принцип работы защитной системы автомобиля. Предохранитель рассчитан на разрыв цепи при превышении допустимого тока, предотвращая катастрофические последствия. «Жучок» этой функции лишен.

Ключевые риски установки «жучка»:

Пожар: Проволока в «жучке» не плавится при перегрузке. Это вызывает перегрев проводки, оплавление изоляции и возгорание. Огонь быстро распространяется по пластиковым элементам салона или подкапотного пространства.
Разрушение электропроводки: Постоянный перегрев ведет к обугливанию проводов, потере изоляции и массовым коротким замыканиям. Восстановление сети потребует сложного и дорогого ремонта.
Выход из строя электрооборудования: Отсутствие защиты губительно для дорогостоящих блоков (ЭБУ двигателя, ABS, AIRBAG), генератора, фар, электродвигателей печки или стеклоподъемников. Ток, который должен был отсечь предохранитель, выжигает электронные компоненты.
Отказ систем безопасности: Повреждение цепей, связанных с подушками безопасности, ABS или ESP, делает эти системы нерабочими в критический момент, напрямую угрожая жизни.
Повреждение аккумулятора и генератора: Короткое замыкание через «жучок» вызывает экстремальные токи, способные разрушить пластины аккумулятора или вывести из строя диодный мост генератора.

Возможность чистки окислившихся контактов на блоке предохранителей и реле Лада Калина

Чистка окислившихся контактов в монтажном блоке Лада Калина технически возможна и часто целесообразна при проблемах в работе электрооборудования. Окислы на клеммах реле и предохранителей возникают из-за влаги, перепадов температур или плохого контакта, что приводит к повышению сопротивления, локальному нагреву и нарушению работы потребителей.

Для выполнения процедуры потребуется демонтировать блок предохранителей (расположен слева от рулевой колонки под пластиковой накладкой), предварительно отсоединив клеммы АКБ. Доступ к контактам осуществляется после извлечения всех реле и предохранителей – важно зафиксировать их исходное расположение, используя схему на обратной стороне крышки блока или руководство по эксплуатации.

Порядок очистки контактов

Визуальный осмотр: выявите потемневшие, покрытые зеленоватым или белым налетом клеммы.
Механическая обработка: аккуратно зачистите контакты мелкозернистой наждачной бумагой (№600-800) или специальным инструментом для чистки клемм.
Обезжиривание: протрите очищенные поверхности безворсовой салфеткой, смоченной в изопропиловом спирте.
Защита: нанесите тонкий слой токопроводящей смазки или состава для защиты от окисления (например, Molykote HSC Plus).

Важно! Избегайте чрезмерного усилия при зачистке, чтобы не деформировать токоведущие элементы. После сборки блока проверьте работоспособность всех систем, ранее демонстрировавших сбои (фары, дворники, обогрев стекол и т.д.).

Тип контакта	Рекомендуемый метод очистки	Риски при игнорировании
Клеммы реле	Зачистка + антикоррозийная паста	Отказ пуска двигателя, хаотичное отключение фар
Гнёзда предохранителей	Аккуратное обжатие пассатижами + очистка	Плавление пластика блока, возгорание

Установка дополнительного реле для фар дальнего света

Штатная проводка фар дальнего света на Лада Калина не всегда рассчитана на повышенные нагрузки, особенно при использовании мощных ламп. Это приводит к перегреву контактов выключателя света на рулевой колонке, их обгоранию и выходу из строя. Установка дополнительного реле позволяет разгрузить штатный выключатель, перенеся основную силовую нагрузку на новую цепь через реле и предохранитель.

Для реализации схемы потребуется стандартное 4-контактное реле (например, 90.3747), колодка под него, медный провод сечением 1.5-2.5 мм², изоляционные клеммы типа "мама", ножевой предохранитель на 15-20А и держатель под него. Работу удобно выполнять в подкапотном пространстве, подключение ведется к монтажному блоку предохранителей.

Пошаговая инструкция по подключению

Подготовка цепи управления: Снимите минусовую клемму с АКБ. Найдите в монтажном блоке предохранителей провод (обычно синий с красной полосой), идущий от выключателя света к лампам дальнего света правой фары.
Врезка в сигнальный провод: Разрежьте найденный провод. Конец, идущий от выключателя, подключите к контакту управления реле (№85). Конец, идущий к фарам, подключите к контакту (№86) реле. Это создаст цепь управления реле от штатного выключателя.
Подача питания на реле: Подключите контакт реле (№30) через новый предохранитель (15-20А) напрямую к плюсовой клемме АКБ или к болту "+" на монтажном блоке (если там есть свободные мощные точки).
Подача напряжения на фары: Соедините контакт реле (№87) с проводом, идущим к фарам (который вы отрезали на шаге 2). Это обеспечит питание ламп через реле.
Заземление и сборка: Контакт реле (№86) подключите к "массе" (чистый болт на кузове). Надежно заизолируйте соединения, закрепите реле и держатель предохранителя. Установите клемму АКБ на место.

Контакт реле	Назначение подключения	Примечание
85	Сигнал управления от выключателя (разрезанный провод со стороны руля)	Цепь низкого тока
86	"Масса" (кузов автомобиля)	Обязательно надежное соединение
30	Питание от АКБ через предохранитель	Сечение провода не менее 1.5 мм²
87	Выход на лампы дальнего света (разрезанный провод со стороны фар)	Основная силовая цепь

Проверка работы: Включите зажигание и активируйте дальний свет. Убедитесь в нормальной работе фар. Проверьте надежность всех соединений, отсутствие нагрева проводов и реле через 5-10 минут работы. Штатный выключатель теперь будет коммутировать только слаботочную цепь управления реле, что значительно увеличит его ресурс.

Важно: Используйте только качественные комплектующие и обеспечивайте надежную изоляцию. Не превышайте номинал предохранителя – он должен соответствовать суммарной мощности ламп дальнего света (ориентировочно 15А для стандартных ламп 55-60W). Регулярно проверяйте состояние контактов в колодке реле.

Подключение мощной акустики через отдельный предохранитель

Установка отдельной линии питания для усилителя сабвуфера или колонок обязательна при мощности системы свыше 500 Вт. Штатная проводка магнитолы Калины не рассчитана на высокие токи и может перегреться.

Прокладывайте силовой кабель сечением 4-8 мм² напрямую от аккумулятора через технологическое отверстие в моторном щите. Обязательно используйте гофротрубку для защиты провода и установите предохранитель в 40-60 см от АКБ.

Порядок подключения

Выбор места для предохранителя: Монтажный блок в салоне или подкапотное пространство рядом с АКБ
Расчёт номинала: Подбирайте предохранитель по формуле: Мощность усилителя (Вт) / Напряжение (12В) × 1.3
Установка держателя: Фиксируйте пластиковый корпус предохранителя на кузове саморезами
Прокладка кабеля: Через штатные заглушки в перегородке салона с защитой от перетирания
Подключение к усилителю: Плюс – через предохранитель, минус – на кузов (очищенный от краски)

Мощность системы	Сечение кабеля	Номинал предохранителя
До 800 Вт	4 мм²	60-80 А
800-1500 Вт	6-8 мм²	100-150 А

Проверьте надёжность контактов и изоляцию перед подключением. Запускайте систему при выключенном зажигании. При частом сгорании предохранителя увеличьте номинал на 10% или проверьте КЗ в цепи.

Номинал (А)	Цвет корпуса	Количество	Критичные цепи
5	Коричневый	2-3 шт	Подсветка, датчики, сигнализация
7.5	Коричневый	2-3 шт	Стоп-сигналы, CAN-шина
10	Красный	4-5 шт	Прикуриватель, дворники, магнитола
15	Синий	3-4 шт	Фары (ближний), поворотники, ЗЗ
20	Желтый	3-4 шт	Обогрев ЗС, топливный насос
25	Белый	2 шт	Вентилятор печки, фары (дальний)
30	Зеленый	2 шт	ABS (при наличии), стартер

Маркировка оригинальных реле включает логотип AVTOVAZ или поставщиков (например, Bosch, ERA) и каталожный номер. Упаковка должна иметь голографическую наклейку с защитным кодом. Характерные признаки контрафакта: смазанная печать, пластиковый корпус с заусенцами, несовпадение оттенка цвета разъёма со штатными реле в блоке.

Основные реле для Калины:

Главное реле (реле зажигания): 1118-3747-110
Реле топливного насоса: 1118-3747-120
Реле стартера: 1118-3747-100
Реле обогрева заднего стекла: 1118-3747-130

Функция	Каталожный номер	Типичный ток
Реле вентилятора охлаждения	1118-3747-140	30А
Реле противотуманных фар	1118-3747-150	15А
Реле стеклоочистителей	1118-3747-160	20А

Перед покупкой визуально сравните новое реле со снятым – критичны идентичность габаритов, расположение и форма контактных ножек. Проверяйте дату изготовления (свежие партии предпочтительнее). При заказе онлайн используйте фильтр по VIN-коду автомобиля для исключения ошибок в модификациях. Если оригинал недоступен, выбирайте аналоги только проверенных брендов (ERA, Fenox, Bosch) с аналогичными нагрузочными характеристиками.

Соблюдение защиты бортовой сети при самостоятельной замене

Перед любыми манипуляциями с предохранителями и реле на Лада Калина отключите массу автомобиля. Снимите клемму «–» с аккумуляторной батареи, чтобы полностью обесточить бортсеть. Это исключит риск короткого замыкания при извлечении элементов и защитит чувствительные электронные компоненты (ЭБУ, датчики) от случайных скачков напряжения.

Используйте исключительно предохранители, соответствующие номиналу, указанному на крышке блока или в мануале. Установка «жучков» или элементов с большим током срабатывания приведет к перегреву проводки и возгоранию при перегрузке. Для реле применяйте только оригинальные изделия с идентичной маркировкой – неподходящие контакты могут не выдержать токовой нагрузки.

Ключевые правила безопасности

Инструмент: Используйте специальный пластиковый пинцет из блока. Металлический инструмент или плоскогубцы могут повредить контакты.
Диагностика: Перед заменой убедитесь, что причина перегорания устранена. Многократное срабатывание указывает на неисправность цепи (КЗ, перегрузка).
Соответствие: Проверяйте маркировку (А) на корпусе предохранителя перед установкой. Не доверяйте визуальному сходству!

Ошибка	Последствие	Профилактика
Замена без снятия клеммы АКБ	Короткое замыкание, выход из строя ЭБУ	Обязательное отключение массы
Применение нештатного номинала	Оплавление проводки, пожар	Сверка с таблицей на крышке блока
Установка реле другой конфигурации	Некорректная работа оборудования, залипание контактов	Проверка каталожного номера

Важно: При обнаружении оплавленных контактов в блоке предохранителей или следов гари на корпусе реле – прекратите замену и проведите диагностику электропроводки у специалиста. Эксплуатация с поврежденными разъемами недопустима.

Значение аккуратного обращения с монтажным блоком

Некорректные действия при работе с монтажным блоком предохранителей и реле Лада Калина могут привести к критическим последствиям для электросистемы автомобиля. Повреждение контактов, перемычек или корпуса блока провоцирует короткие замыкания, нестабильную работу оборудования или полный отказ ключевых функций: освещения, сигнализации, топливного насоса, управления двигателем.

Использование несоответствующих предохранителей (например, "жучков") или установка элементов с неправильным номиналом нарушает защитную логику цепи. Это чревато оплавлением проводки, выходом из строя дорогостоящих электронных компонентов ЭБУ, датчиков, реле и даже возгоранием.

Основные риски при нарушении правил эксплуатации

Короткое замыкание: Возникает при случайном соединении контактов отверткой или металлическим инструментом во время замены предохранителей.
Окисление контактов: Попадание влаги или грязи в открытый блок снижает проводимость, вызывает перегрев и разрушение разъемов.
Перегрузка цепей: Установка предохранителя с завышенным номиналом (например, 30А вместо 15А) приводит к перегреву проводки до момента его срабатывания.

Правила безопасной работы

Всегда отключайте минусовую клемму аккумулятора перед любыми манипуляциями.
Используйте для извлечения предохранителей специальный пластиковый пинцет из блока (обычно расположен в гнезде на крышке).
Контролируйте чистоту гнезд: удаляйте пыль, влагу, окислы с контактов.
Строго соблюдайте соответствие номиналов и типов (ATC, мини, микро) при замене.

Ошибка	Последствие
Установка реле неоригинального типа	Неполное замыкание контактов, перегрев колодки
Повреждение фиксаторов крышки блока	Проникновение воды, вибрация реле
Загрязнение контактов	Прерывистая работа фар, стеклоподъемников

Важно: При частом перегорании одного предохранителя ищите причину в цепи (проводка, потребитель), а не увеличивайте номинал. Регулярно проверяйте надежность фиксации реле в гнездах – вибрация вызывает искрение и подгорание.

Когда необходима диагностика проводки вместо замены повторно?

Повторное перегорание одного и того же предохранителя после замены указывает на устойчивую проблему в цепи. Простая установка нового элемента игнорирует коренную причину – перегрузку или короткое замыкание, что создает риск возгорания или повреждения дорогостоящих компонентов.

Диагностика становится критически необходимой, когда визуальный осмотр не выявляет очевидных неисправностей, а замена предохранителя дает лишь временный эффект. Без локализации источника проблемы дальнейшие манипуляции опасны и бесполезны.

Ключевые признаки для немедленной диагностики

Мгновенное срабатывание нового предохранителя при включении зажигания или конкретного потребителя (печки, фар, магнитолы)
Периодические перегорания без видимой закономерности, особенно при вибрации или повороте руля
Наличие оплавленной изоляции, запаха гари или потемневших контактов в блоке предохранителей
Срабатывание предохранителя при подключении конкретного устройства (например, только при включении обогрева сидений)

Ситуация	Рекомендуемые действия
Перегорание при активации функции	Проверка потребителя: замер тока, тестирование без нагрузки
Короткое замыкание на массу	Поиск поврежденной проводки: прозвон цепи, осмотр жгутов в зонах трения
Перегрев колодки предохранителя	Чистка окисленных контактов, замена разъема

Особое внимание уделите участкам проводки возле подвижных элементов: дверных петель, рулевой колонки, педального узла. Частой причиной становятся перетертые жгуты, коррозия контактов в разъемах или нештатное оборудование, подключенное без реле.

Список источников

Для подготовки статьи о предохранителях и реле Лада Калина использовались специализированные технические материалы и документация. Основное внимание уделялось официальным данным и практическим руководствам по эксплуатации автомобиля.

Ниже приведены ключевые источники информации, содержащие схемы блоков предохранителей, описания функций реле, порядок их замены и особенности электрооборудования модели. Все материалы соответствуют актуальным спецификациям производителя.

Официальное руководство по эксплуатации LADA Kalina (актуальные редакции для разных годов выпуска)
Сервисная документация АВТОВАЗ по ремонту электрооборудования (модули X1, X2)
Каталоги реле и предохранителей Bosch, Tyco Electronics для автомобилей ВАЗ
Технические бюллетени дилерских центров LADA по типовым неисправностям
Схемы монтажных блоков в моторном отсеке и салоне (версии 2114, 2192)
Отчеты стендовых испытаний цепей защиты от КЗ лаборатории НИЦИАМТ ФГУП "НАМИ"
