Схема подключения камеры заднего вида и её стоимость

Статья обновлена: 18.08.2025

Камера заднего вида давно перешла из разряда опций премиальных автомобилей в базовую необходимость для безопасного вождения.

Правильная установка требует чёткого понимания электрической схемы подключения, а выбор модели напрямую зависит от соотношения цены и функциональности устройства.

Разновидности камер: проводные vs беспроводные модели

Проводные камеры заднего вида передают сигнал через физический кабель (обычно коаксиальный или витую пару), подключенный непосредственно к монитору в салоне автомобиля. Такая схема требует прокладки проводов через салон, что увеличивает сложность монтажа, но гарантирует стабильный видеосигнал без задержек и помех.

Беспроводные модели используют радиопередатчик на камере и приемник, подключенный к дисплею. Сигнал передается через Wi-Fi или радиочастотные каналы (чаще 2.4 ГГц или 5.8 ГГц), что упрощает установку – не требуется протягивать кабель через весь автомобиль. Однако возможны помехи от других устройств и небольшая задержка изображения.

Критерии сравнения

Характеристика	Проводные	Беспроводные
Установка	Сложная (прокладка проводов)	Простая (минимум соединений)
Надежность сигнала	Высокая (без помех)	Зависит от помех
Задержка изображения	Практически отсутствует	До 0.5 секунды
Цена	Ниже (от 1 500 ₽)	Выше (от 3 000 ₽)

Ключевые особенности проводных систем:

Плюсы: Стабильная работа при любых погодных условиях, долговечность.
Минусы: Трудоемкий монтаж, риск повреждения проводов.

Специфика беспроводных решений:

Подходят для автомобилей со сложной конструкцией кузова.
Требуют питания камеры (от аккумулятора или провода к фонарям заднего хода).
Чувствительны к металлическим преградам (бампер, запасное колесо).

Средняя цена камер на рынке: бюджетные и премиальные варианты

Ценовой диапазон камер заднего вида варьируется от 500 до 15 000 рублей, что определяется типом устройства, разрешением матрицы и дополнительным функционалом. Бюджетные модели стартуют от 500 рублей за простые аналоговые варианты, тогда как премиальные мультимедийные системы с сенсорными экранами достигают 10-15 тысяч рублей.

Ключевое влияние на стоимость оказывают технологические особенности: беспроводные камеры дороже проводных на 20-40%, а модели с ночным видением, датчиками парковки или динамической разметкой прибавляют 30-60% к базовой цене. Популярные бренды (например, Xiaomi, Proline) занимают средний сегмент 3 000-6 000 рублей, в то время как решения от Pioneer или Alpine относятся к премиальному классу.

Сравнение категорий

Тип камеры	Ценовой диапазон (руб)	Характеристики
Бюджетные	500 - 2 500	Аналоговый сигнал, разрешение 420-650 ТВЛ, ручная настройка угла
Средний класс	2 500 - 6 000	HD 720p/1080p, автоматическое переключение, влагозащита
Премиальные	6 000 - 15 000	4K-разрешение, парковочные траектории, Wi-Fi, сенсорный экран

Примечание: Монтажные работы добавляют 1 500-5 000 рублей к итоговой стоимости, особенно при интеграции со штатной мультимедиа-системой автомобиля. Беспроводные комплексы требуют профессиональной установки из-за сложности прокладки скрытых кабелей питания.

Комплект поставки: что должно быть в коробке

Полноценный комплект камеры заднего вида должен включать все необходимое для установки и работы устройства без дополнительных покупок. Отсутствие ключевых компонентов усложнит монтаж и приведет к незапланированным расходам.

Проверяйте состав перед приобретением, так как бюджетные модели часто поставляются без обязательных аксессуаров. Ниже приведен перечень элементов, гарантирующих корректную установку и функциональность системы.

Основные компоненты

Сама камера в защитном корпусе (водонепроницаемом для наружного монтажа)
Монитор (дисплей) для вывода изображения с поддержкой автовключения при задней передаче
Кабель передачи видеосигнала (RCA или современный цифровой интерфейс) длиной 5-7 метров
Комплект проводов для подключения питания:
- Красный провод (плюс) для соединения с фонарями заднего хода
- Черный провод (минус) для подключения к массе авто
- Желтый провод (опционально) для постоянного питания

Дополнительные элементы

Крепежные элементы	Кронштейны, двухсторонний скотч, пластиковые хомуты
Инструкция	Руководство на русском языке с электрической схемой
Гарантийный талон	Документ с печатью продавца и сроками обслуживания
Комплект сверл	Для моделей, требующих врезки в бампер или рамку номера

Важно: В беспроводных комплектах вместо кабеля передачи сигнала должен присутствовать передатчик и приемник с антеннами. Для моделей с динамиками проверьте наличие аудиоразъемов в проводах.

Инструменты для установки: минимальный набор

Для самостоятельного монтажа камеры заднего вида потребуется базовый набор инструментов, который есть у большинства автовладельцев. Отсутствие специализированного оборудования компенсируется аккуратностью и внимательностью при выполнении работ.

Ключевой задачей является безопасное снятие обшивки багажника/салона, подключение питания к фонарям заднего хода и прокладка проводов без повреждения штатной электропроводки. Минимализм набора снижает затраты, но требует больше времени.

Обязательные инструменты

Отвертки: крестовая и плоская (для клемм, снятия панелей)
Кусачки-бокорезы: обрезка кабельных стяжек, зачистка проводов
Изолента/термоусадка: изоляция соединений
Тестер/мультиметр: поиск +12V на фонарях заднего хода
Пластиковый монтажный инструмент: для демонтажа обшивки без царапин

Дополнительно (в зависимости от авто)

Дрель/коронка 19-22мм	Для установки в бампер (если нет штатного места)
Клещи для обжима	При использовании коннекторов вместо скруток
Фен строительный	Усадка термотрубок на контактах

Важно: при прокладке кабеля через гофру между кузовом и дверью/багажником используйте проволоку-зонд для защиты проводки от перегибов.

Выбор места монтажа: номерной знак или бампер

Оптимальное расположение камеры заднего вида напрямую влияет на качество обзора и отсутствие слепых зон. Основная задача – обеспечить максимальный охват пространства непосредственно за автомобилем без перекрытия объективом полезной площади.

Распространённые варианты – крепление на рамке номерного знака или интеграция в бампер. Оба способа имеют технические особенности, преимущества и недостатки, которые необходимо учитывать при выборе.

Сравнение вариантов установки

На рамке номерного знака:
- Плюсы: Простой монтаж без сверления, центральное расположение для симметричного обзора, минимальный риск повреждения при парковке.
- Минусы: Может частично перекрываться регистрационной пластиной, выше риск загрязнения от дорожной грязи.
В бампере:
- Плюсы: Лучшая защита от грязи и вандализма, полностью свободный угол обзора без помех, более эстетичный скрытый монтаж.
- Минусы: Требует точной разметки и сверления бампера, выше риск повреждения при наезде на препятствие, возможны искажения из-за нецентрального положения.

Критерий	Номерной знак	Бампер
Сложность установки	Низкая	Средняя/Высокая
Защищённость от грязи	Средняя	Высокая
Риск механических повреждений	Низкий	Высокий
Угол обзора	Может ограничиваться номером	Неограниченный

Рекомендация: Для большинства седанов и хэтчбеков предпочтительна установка на номерную рамку. Внедорожникам и кроссоверам с высоким клиренсом целесообразно выбирать монтаж в бампер для защиты от агрессивной среды. Обязательно проверьте зону видимости камеры до фиксации крепежа.

Демонтаж обшивки багажника: аккуратный подход

Перед началом демонтажа подготовьте пластиковые монтажные лопатки или медиатор, крестовую отвертку и контейнер для мелких деталей. Убедитесь в отсутствии предметов, препятствующих доступу к креплениям обшивки.

Начните с визуального осмотра: определите тип креплений (клипсы, саморезы, комбинированные), их расположение и точки входа инструмента. Особое внимание уделите участкам возле ручек и светильников, где часто скрыты дополнительные фиксаторы.

Пошаговая последовательность демонтажа

Соблюдайте следующий алгоритм действий для сохранения целостности обшивки:

Снимите вспомогательные элементы: демонтируйте грузовую сетку, ковровые накладки и пластиковые заглушки, закрывающие крепеж
Выкрутите видимые крепления: удалите саморезы по периметру багажника, используя магнитную насадку отвертки для предотвращения потери метизов
Освободите клипсы: введите пластиковую лопатку под углом 45° между панелью и кузовом, аккуратно нажимая до щелчка, двигайтесь от центра к краям
Отсоедините провода: при наличии подсветки или динамиков разожмите фиксаторы разъемов перед полным снятием обшивки
Извлеките панель: удерживая обшивку двумя руками, потяните на себя равномерным усилием, контролируя оставшиеся точки крепления

При возникновении сопротивления немедленно прекратите усилие и проверьте пропущенные крепежи. Не используйте металлические инструменты - они оставляют царапины на пластике и лакокрасочном покрытии. Для сложных клипс применяйте специальные съемники типа "свечной вилки".

Снятую обшивку разместите на мягкой поверхности вверх лицевой стороной. Рассортируйте крепежные элементы по типам и зонам установки - это ускорит обратную сборку. Поврежденные клипсы замените новыми (стоимость комплекта 50-200 рублей), используя таблицу соответствия:

Тип клипсы	Диаметр ножки (мм)	Цена за шт. (руб)
Классическая распорная	8-10	5-15
Двухкомпонентная с фиксатором	12-14	20-40
Усиленная с металлическим сердечником	6-8	30-60

Перед установкой камеры очистите внутреннюю поверхность кузова от пыли и проверьте трассу прокладки кабеля. Убедитесь в отсутствии острых кромок в зоне прохождения проводов, которые могут повредить изоляцию при вибрации.

Прокладка проводов питания вдоль салона

Определите оптимальный маршрут прокладки силового кабеля от источника питания (часто – блок предохранителей или аккумулятор) до места установки монитора или головного устройства в передней части салона. Наиболее распространенные пути проходят под дверными порогами, под обшивкой пола или боковыми панелями, а также вдоль центрального тоннеля.

Аккуратно снимите пластиковые накладки порогов и элементы обшивки (обычно они крепятся на клипсах). Убедитесь, что проводка не будет мешать движению сидений, педалей или ног пассажиров. Фиксируйте кабель пластиковыми стяжками или хомутами через каждые 20-30 см к штатной проводке или стальным элементам кузова, избегая острых кромок.

Ключевые этапы и нюансы

Обязательные действия:

Защита кабеля: Используйте гофротрубку или тканевую изоленту на участках с риском перетирания о металл.
Целостность изоляции: Проверьте провод на отсутствие повреждений до и после укладки.
Подключение к источнику: Силовой провод (+12V) подключайте через отдельный предохранитель (5-10А), установленный вблизи АКБ или блока предохранителей. Массу (-) крепите к кузову болтом на очищенный от краски металл.

Распространенные ошибки:

Прокладка провода поверх ковриков или в зоне педального узла.
Слабая фиксация, приводящая к дребезжанию на кочках.
Подключение напрямую к АКБ без предохранителя.

Материал	Назначение	Примерная стоимость*
Медный провод 1.5-2.5 мм²	Силовая линия питания	50-150 руб./метр
Автомобильный предохранитель	Защита цепи	20-100 руб.
Пластиковые хомуты	Фиксация провода	20-50 руб./уп. (100 шт)
Гофротрубка	Защита от перетирания	30-80 руб./метр

*Цены ориентировочные, зависят от производителя и региона.

Перед окончательной сборкой обшивки включите зажигание и проверьте работоспособность камеры. Убедитесь, что проводка не создает посторонних шумов при движении по неровностям. Тщательная прокладка гарантирует долговечность и безопасность системы.

Подключение плюсового провода камеры к фонарям заднего хода

Основная задача – синхронизировать работу камеры с включением задней передачи. Для этого питающий "+" провод камеры подключается к положительной клемме ламп заднего хода. При активации передачи фонари получают напряжение 12В, которое одновременно подается и на камеру, автоматически запуская изображение на экране мультимедийной системы.

Критично правильно идентифицировать плюсовой провод в штатной электропроводке автомобиля. Используйте мультиметр для поиска контакта, на котором появляется +12В только при включении задней передачи. Ошибочное подключение к постоянному плюсу приведет к непрерывной работе камеры и разрядке АКБ.

Последовательность подключения

Снимите обшивку багажника/крышки багажника для доступа к проводам фонарей.
Найдите разъем питания задних фонарей (часто белый или черный пластиковый блок).
Определите целевой провод мультиметром:
- Переведите тестер в режим измерения постоянного напряжения (20V)
- Черный щуп подключите к кузову (масса)
- Красным щупом последовательно проверяйте контакты разъема при включенной и выключенной передаче
Зачистите изоляцию на найденном плюсовом проводе (3-5 мм).
Соедините красный провод камеры с оголенным участком:
- Через разъем «папа-мама» с изоляцией
- Путем скрутки с последующей термоусадкой
- Используя обжимные коннекторы типа Scotchlok
Заизолируйте место соединения термотрубкой или изолентой.
Проложите кабель камеры вдоль штатной проводки, фиксируя хомутами.

Важные нюансы: При подключении к светодиодным фонарям добавьте реле во избежание мерцания. Если камера имеет отдельный управляющий провод (ACC), его также подключают к +12В фонарях заднего хода. Мощность потребления камеры (обычно 0.1-0.5А) не перегружает цепь фонарей.

Заземление на кузов: точки надежного контакта

Надежное заземление минусового провода камеры заднего вида на кузов автомобиля критически важно для стабильной работы устройства и отсутствия помех на изображении. Плохой контакт может привести к мерцанию картинки, появлению "снега", нестабильному включению камеры или полному ее отказу.

Кузов автомобиля (масса) используется как общий минусовой проводник для большинства электрооборудования. Подключение "земли" камеры напрямую к аккумулятору не требуется и часто нецелесообразно, достаточно найти подходящую точку на кузове.

Как обеспечить надежный контакт

Зачистка поверхности: Тщательно удалите краску, ржавчину и грядь в месте контакта до блестящего металла (наждачная бумага, щетка по металлу, нож).
Надежная фиксация: Используйте кольцевой или вилочный наконечник на конце провода камеры. Закрепите его под болт/гайку, предварительно смазав контактную площадку токопроводящей смазкой (например, Литол-24 или специальной медной/графитовой смазкой) для защиты от коррозии.
Проверка: После подключения убедитесь, что провод надежно зафиксирован и не болтается. Проверьте работу камеры.

Важно избегать: Крепления провода к тонкому или ржавому металлу, к пластиковым деталям, к точкам, подверженным постоянной вибрации или попаданию воды. Никогда не используйте саморезы для крепления массы – они обеспечивают крайне ненадежный контакт.

Типы разъемов видеосигнала: RCA, HDMI, AV-выход

При подключении камеры заднего вида критически важен тип разъема для передачи видеосигнала на экран. От этого зависит совместимость с головным устройством, качество изображения и сложность монтажа. Основные стандарты включают аналоговые (RCA, AV) и цифровые (HDMI) интерфейсы.

Выбор разъема влияет на итоговую цену комплекта: аналоговые решения обычно дешевле, но уступают цифровым в детализации и устойчивости к помехам. Рассмотрим особенности каждого типа.

Распространенные разъемы для камер заднего вида

RCA (тюльпан)

Самый распространенный аналоговый интерфейс в бюджетных и среднеценовых решениях.
Использует желтый штекер для видео (часто сопровождается красным/белым для аудио, но в камерах редко).
Плюсы: Низкая цена кабелей, совместимость со старыми магнитолами.
Минусы: Максимальное разрешение 720×576, подверженность помехам.

HDMI

Цифровой стандарт для передачи HD/Full HD сигнала (1080p).
Встречается в премиальных камерах и современных мультимедийных системах.
Плюсы: Идеальная картинка без шумов, поддержка высоких разрешений.
Минусы: Высокая стоимость, требовательность к качеству кабеля, ограниченная гибкость при прокладке.

AV-выход (композитный)

Аналоговый разъем, аналогичный RCA по характеристикам.
Часто реализован через мини-Jack 3.5 мм (4 контакта) для компактности.
Плюсы: Дешевизна, малый размер разъема удобен для скрытого монтажа.
Минусы: Низкое качество изображения, обязательное использование переходника на RCA для большинства авто-мониторов.

Тип разъема	Макс. разрешение	Ценовой сегмент камер	Совместимость
RCA	SD (720×576)	Бюджетный (от 800 руб.)	Универсальная
HDMI	Full HD (1920×1080)	Премиум (от 3000 руб.)	Только современные системы
AV (Mini-Jack)	SD (720×576)	Бюджетный (от 700 руб.)	Требует переходника

При выборе камеры проверяйте разъемы на вашем головном устройстве. Для RCA/AV-камер длину кабеля ограничьте 5-7 метрами во избежание потери сигнала. HDMI допускает до 10-15 метров, но используйте экранированные провода.

Цена комплекта возрастает для HDMI-решений из-за технологий обработки сигнала и требований к кабелю. Аналоговые варианты (RCA/AV) остаются самым экономичным выбором, но при наличии помех или потребности в HD-качестве предпочтителен HDMI.

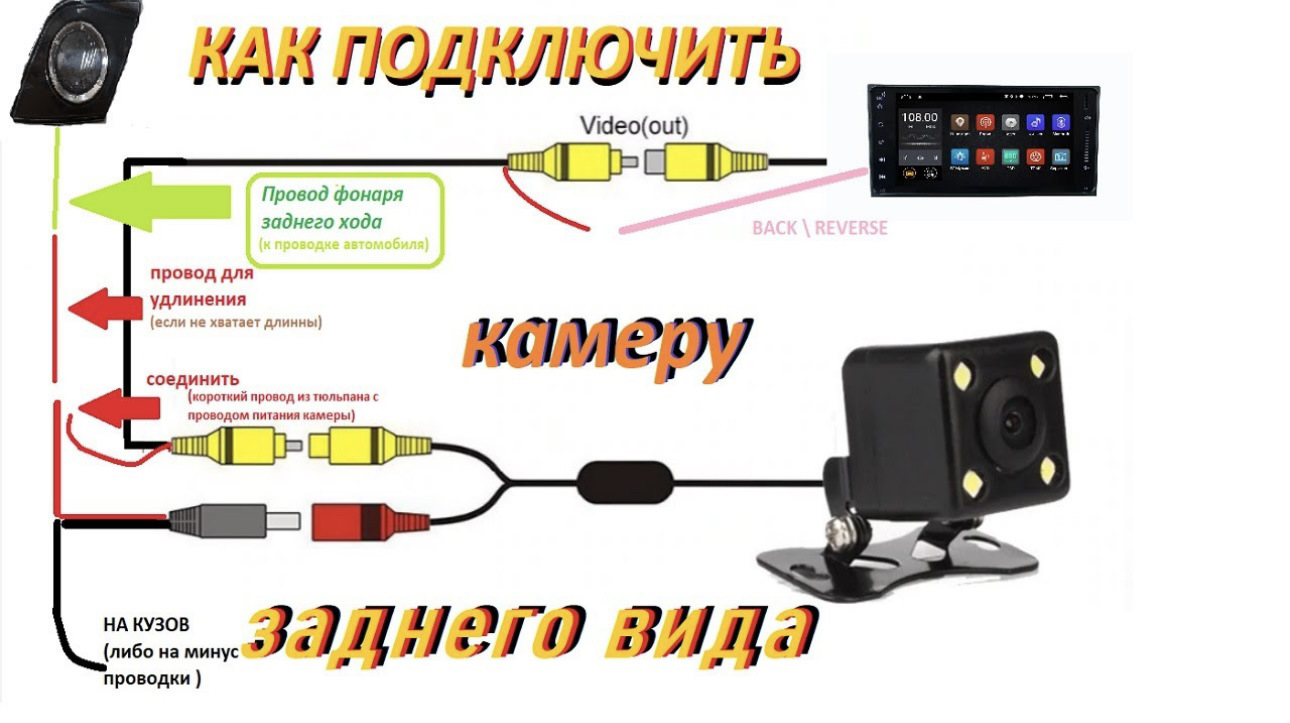

Схема подключения к магнитоле со встроенным экраном

Основная задача – синхронизировать работу камеры с головным устройством, используя стандартные провода питания и сигнала. Современные магнитолы имеют выделенный разъём RCA (жёлтый тюльпан) для камер заднего вида, что существенно упрощает монтаж. Важно соблюдать полярность при подключении питания камеры к цепи заднего хода.

Камера получает питание 12V только при включении задней передачи, активируясь автоматически. Сигнальный провод от камеры подключается к соответствующему видеовходу магнитолы, а чёрный провод (масса) фиксируется на кузове автомобиля. Обязательно требуется проложить кабели в защитной гофре, избегая участков с движущимися элементами (руль, педали).

Пошаговая инструкция подключения

Определите контакты на магнитоле: найдите в инструкции к устройству или на корпусе разъёма:
- RCA-вход с пометкой "CAM", "REAR CAM" или "REV"
- Провод активации (обычно синий с белой полосой или надписью "BACK")
Подключите камеру:
- Жёлтый RCA-штекер камеры → видеовход магнитолы
- Красный провод (+12V) камеры → проводу заднего хода в фонарях
- Чёрный провод (GND) камеры → болту на кузове авто
Соедините магнитолу с цепью активации:
- Синий провод активации магнитолы → красному проводу камеры

Важно! Для корректной работы в настройках магнитолы активируйте опцию "Автопереключение на камеру при заднем ходе". При отсутствии видеовхода RCA потребуется дополнительный AV-адаптер для вашей модели магнитолы.

Компонент	Цвет провода	Куда подключать
Питание камеры (+)	Красный	Лампа заднего хода (+)
Масса камеры (-)	Чёрный	Кузов авто (болт)
Видеосигнал	Жёлтый (RCA)	Разъём "CAM IN" магнитолы
Провод активации магнитолы	Синий/сине-белый	К красному проводу камеры

Подсоединение к автономному монитору через прикуриватель

Для подключения камеры заднего вида к отдельному монитору через прикуриватель потребуется источник питания 12V. Монитор с автономным питанием оснащается штекером прикуривателя, что упрощает интеграцию без вмешательства в штатную электропроводку автомобиля. Камера запитывается либо от провода заднего хода (для автоматической активации), либо через отдельный адаптер в прикуриватель.

Видеосигнал передаётся по RCA-кабелю (тюльпан) напрямую от камеры к монитору. Ключевое преимущество – отсутствие необходимости подключения к магнитоле, что актуально для базовых моделей авто без мультимедийной системы. Главный недостаток – ручное включение экрана при необходимости.

Порядок подключения

Установите камеру: закрепите возле номерного знака, подключите красный провод камеры к лампе заднего хода (+12V при включении передачи).
Проложите кабели:
- Жёлтый RCA-кабель от камеры до места монтажа монитора
- Чёрный провод (масса) к кузову авто
Подключите монитор:
- Вставьте штекер питания монитора в прикуриватель
- Соедините видеовход монитора (RCA) с кабелем от камеры

Компонент	Тип питания	Ценовой диапазон*
Камера заднего вида	От провода заднего хода	500-3 000 ₽
Автономный монитор 5-7"	Через прикуриватель	1 500-7 000 ₽
Комплект (камера + монитор)	Комбинированный	2 200-8 500 ₽

*Цены актуальны для базовых моделей без сенсорного экрана и дополнительных функций. Беспроводные комплекты стоят на 20-40% дороже.

Монтаж и подключение разъема для беспроводной передачи

Беспроводные камеры заднего вида используют передатчик, закрепленный возле камеры, и приемник, подключенный к монитору в салоне. Передатчик питается от проводов фонаря заднего хода, что обеспечивает автоматическую активацию при включении передачи. Приемник получает питание от бортовой сети через прикуриватель или напрямую от головного устройства.

Основное преимущество – отсутствие необходимости прокладки длинного кабеля через весь салон. Это сокращает время монтажа и снижает риск повреждения изоляции. Однако требуется обеспечить стабильное электропитание обоих модулей и исключить помехи от других электронных устройств автомобиля.

Пошаговая установка беспроводного комплекта

Монтаж передатчика:
- Закрепите передатчик в багажнике рядом с камерой
- Подключите красный провод передатчика к плюсовому проводу фонаря заднего хода
- Черный провод соедините с кузовом (масса)
Установка приемника:
- Разместите приемник в салоне возле монитора
- Подключите провод питания приемника к ACC-разъему магнитолы или прикуривателю
- Желтый RCA-разъем соедините с видеовходом монитора
Проверка работы:
- Включите зажигание и активируйте передачу заднего хода
- Убедитесь в стабильном изображении на экране без задержек

Распространенные проблемы: Помехи на экране часто возникают при разряженном аккумуляторе или установке приемника рядом с блоками управления. Для устранения переместите приемник, проверьте соединение массы и целостность изоляции проводов. При мерцании изображения замените предохранитель в цепи питания.

Компонент	Источник питания	Напряжение
Передатчик	Фонарь заднего хода	12V
Приемник	ACC магнитолы/прикуриватель	5V/12V

Установка стабилизатора напряжения при необходимости

Подключение камеры заднего вида напрямую к бортовой сети автомобиля может привести к её нестабильной работе из-за скачков напряжения, особенно при запуске двигателя или использовании мощных потребителей энергии. Стабилизатор устраняет эти перепады, обеспечивая постоянное напряжение питания (обычно 5V или 12V), что критично для защиты электроники камеры и сохранения качества изображения.

Определите необходимость установки по характеристикам камеры: если производитель указывает чувствительность к перепадам напряжения или рекомендует стабилизатор, его монтаж обязателен. Также стабилизатор требуется при питании от цепи задних фонарей, где напряжение нестабильно, или при использовании бюджетных камер без встроенной защиты.

Схема подключения стабилизатора

Интегрируйте стабилизатор в разрыв цепи питания камеры по следующей схеме:

Вход (IN): Подключите к плюсовому проводу, идущему от источника питания (например, к проводу задних фонарей).
Выход (OUT): Соедините с плюсовым проводом камеры заднего вида.
Земля (GND): Объедините с общим минусом камеры и источником питания.

Пример последовательности подключения:
АКБ → Предохранитель → Выключатель зажигания → Стабилизатор (IN) → Стабилизатор (OUT) → Камера → Общий минус.

Критерии выбора и стоимость

При подборе стабилизатора учитывайте:

Входное напряжение: Должно соответствовать бортовой сети (12V для легковых авто).
Выходное напряжение: Точное значение, требуемое камерой (например, 5V±0.2V).
Ток нагрузки: Запас по току на 20-30% выше потребления камеры.

Стоимость стабилизаторов:

Тип	Диапазон цен (руб.)	Особенности
Линейный (5V)	50-150	Простой монтаж, нагрев при большой нагрузке
Импульсный (5V/12V)	200-500	Высокий КПД, стабильность при перепадах
Универсальный модуль	150-300	Регулируемое выходное напряжение

Монтаж выполняйте в сухом месте, изолируйте соединения термоусадкой. После установки проверьте работу камеры при включённых фарах и запуске двигателя – изображение должно оставаться чётким без помех.

Настройка угла наклона камеры после фиксации

Корректировка угла обзора камеры заднего вида выполняется после её механического крепления на автомобиле. Неправильный наклон приводит к искажению расстояний на экране или ограничению зоны видимости, что критично для безопасной парковки.

Процедура требует точности: даже небольшое отклонение в 2-3 градуса существенно влияет на обзорность. Перед финальной фиксацией проверьте проекцию на включённом экране, учитывая загрузку салона и типичные дорожные условия эксплуатации.

Этапы регулировки

1. Предварительная проверка: Включите зажигание и переведите мультимедийную систему в режим камеры. Оцените текущий обзор на предмет «завала» горизонта или чрезмерного отображения бампера.

2. Ослабление крепления: Используя шестигранник или отвёртку (в зависимости от конструкции кронштейна), частично ослабьте фиксирующие винты. Не допускайте полного откручивания!

Проблема	Решение
Слишком высокий угол (виден только асфальт)	Наклонить объектив вниз
Низкий угол (преобладает изображение горизонта)	Наклонить объектив вверх
Перекос по горизонтали	Выровнять параллельно земле, ориентируясь на линии парковки

3. Регулировка и фиксация: Плавно меняйте положение камеры, удерживая её рукой. Добившись оптимального ракурса (ориентир – 15-20% экрана должен занимать бампер, остальное – дорожная обстановка), равномерно затяните крепёж, избегая перекосов.

Важно: При наличии электронного стабилизатора изображения (EIS) убедитесь, что камера зафиксирована строго вертикально – иначе система будет некорректно компенсировать «дрожание».

Критерии правильной настройки

Горизонтальные линии (парковочная разметка, бордюры) не имеют геометрических искажений
В нижней части экрана видна кромка бампера автомобиля (эталон расстояния)
Обзор охватывает не менее 5 метров позади авто и 1.5 метра по бокам от габаритов
Отсутствуют «слепые» зоны непосредственно за колёсами

Маскировка проводов в резиновых уплотнителях дверей

Этот метод обеспечивает скрытую и защищенную прокладку кабеля от камеры заднего вида к монитору в салоне. Использование штатных резиновых гармошек (коробов), соединяющих кузов и двери, исключает необходимость сверления новых отверстий и сохраняет заводскую герметичность салона.

Провод аккуратно укладывается внутри существующего резинового гофра, через который уже проходят штатные коммуникации автомобиля. Такой подход минимизирует риск перетирания кабеля, защищает его от влаги и пыли, а результат выглядит максимально аккуратно без видимых элементов проводки.

Инструменты и материалы

Пластиковый монтажный хлыст (для протяжки провода)
Изолента ТПС или тканевая (для фиксации)
Силиконовая смазка (для легкого монтажа)
Стяжки нейлоновые (опционально)

Порядок работ

Демонтаж уплотнителя: Аккуратно отсоедините резиновый гофр от кузова и двери.
Подготовка кабеля: Соедините провод камеры с монтажным хлыстом изолентой без утолщений.
Протяжка: Медленно протяните хлыст с проводом через гофр, помогая пластиковой лопаткой.
Фиксация: Закрепите кабель внутри гофра стяжками (если позволяет пространство).
Установка на место: Смажьте посадочные места гофра силиконом и плотно зафиксируйте.

Преимущества	Риски
Защита от повреждений	Передавливание провода при монтаже
Сохранение герметичности	Перетирание об острые кромки
Эстетичный результат	Нарушение штатной проводки

Важно: При работе с водительской дверью убедитесь, что провод не мешает работе датчиков подушек безопасности. Все подключения к бортовой сети выполняйте через предохранитель только при выключенном зажигании.

Проверка включения камеры при активации задней передачи

После физического монтажа камеры и подключения проводов по схеме, необходимо убедиться в корректности её автоматической активации. Основной принцип работы подразумевает, что при переключении КПП в положение заднего хода камера должна мгновенно запускаться и передавать изображение на головное устройство автомобиля.

Для диагностики выполните следующие шаги: заведите двигатель, включите стояночный тормоз, переведите рычаг коробки передач в режим «R». Контролируйте реакцию мультимедийной системы – на экране должна отобразиться картинка с камеры. Если изображение отсутствует, проверьте подачу питания на устройство при активации задней передачи с помощью мультиметра.

Типичные причины неисправности

Некорректное соединение с фонарями заднего хода – камера не получает сигнал активации от цепи габаритов
Обрыв/короткое замыкание в проводе +12V – отсутствие основного питания при включении передачи
Повреждение видеокабеля RCA – нарушение передачи сигнала на монитор
Ошибка настройки головного устройства – неактивированная функция автоматического переключения

Параметр проверки	Эталонное значение	Инструмент диагностики
Напряжение на красном проводе камеры (при включённой передаче R)	12-14V	Мультиметр
Сигнал на контакте управления HU	+12V (или GND в зависимости от авто)	Контрольная лампа
Целостность видеосигнала	Чистое изображение без помех	Тестовый монитор

При выявлении проблем с автоматическим запуском обязательно перепроверьте схему подключения: питание камеры должно браться от ламп заднего хода, а управляющий провод – подключаться к соответствующему разъёму магнитолы. Корректная работа достигается только при синхронизации сигнала активации между блоком фар, камерой и головным устройством.

Калибровка линий разметки на экране

Калибровка направляющих линий разметки необходима для точного позиционирования виртуальных меток на экране относительно реальных объектов. Без корректной настройки линии могут отображаться под неправильным углом или смещаться, что снижает эффективность парковки и повышает риск столкновений. Функция доступна только в камерах с поддержкой статических/динамических направляющих.

Процедура требует ровной горизонтальной площадки с контрольными метками (например, конусами или нанесенной разметкой). Для динамических линий, синхронизирующихся с поворотом руля, дополнительно потребуется подключение к CAN-шине автомобиля и калибровка углов поворота. Точность напрямую влияет на безопасность маневрирования.

Тип линий	Сложность калибровки	Дополнительные требования
Статические	Низкая	Ровная площадка, рулетка
Динамические	Высокая	Доступ к CAN-шине, диагностическое ПО

Пошаговая процедура калибровки:

Активируйте режим настройки через меню магнитолы
Совместите виртуальные линии с реальными метками на земле:
- Для статических линий: регулировка положения центральной оси и угла расхождения
- Для динамических линий: поворот руля в крайние положения с фиксацией точек
Сохраните параметры в системе

Регулярно проверяйте точность после замены шин, ремонта подвески или изменения клиренса автомобиля. Некорректные линии могут указывать на необходимость повторной калибровки.

Регулировка яркости и контрастности изображения

Корректная настройка яркости и контрастности критична для четкого отображения объектов в темное время суток и при ярком солнце. Неправильные параметры приводят к потере детализации в тенях или засвеченным участкам, снижая информативность картинки.

Большинство современных камер предусматривают три способа регулировки: через OSD-меню на экране автомобиля, физические кнопки на мониторе или дополнительные внешние контроллеры. Некоторые модели автоматически адаптируются к освещению благодаря встроенным датчикам.

Методы настройки

Ручная калибровка через экранное меню: раздел "Image Settings" → регулировка ползунков "Brightness/Contrast"
Аппаратные регуляторы: поворотные потенциометры на корпусе монитора (в бюджетных моделях)
Автоматическая коррекция: функция Auto BLC (Black Light Compensation) в камерах премиум-сегмента

Проблема	Решение	Эффект
Слепящие фастры сзади	↓ Яркость + ↑ Контраст	Детализация номеров
Темное изображение ночью	↑ Яркость + ↓ Контраст	Видимость без зашумленности

Важно! При использовании внешних регуляторов проверьте совместимость с напряжением камеры (12V/5V). Оптимальные значения достигаются экспериментально при разном освещении – выполняйте тестовые заезды вечером и днем.

Диагностика типичных проблем: помехи и черный экран

Две наиболее распространенные неисправности при работе камеры заднего вида – это появление помех на экране (снег, полосы, рябь, мерцание) или полное отсутствие изображения, проявляющееся как черный экран. Эти проблемы обычно связаны с нарушением целостности сигнала или отсутствием питания.

Черный экран часто указывает на серьезный обрыв в цепи или полное отсутствие питания на камере или мониторе, в то время как помехи обычно сигнализируют о плохом контакте, наводках или проблемах с экранированием сигнального кабеля. Точная диагностика требует последовательной проверки всех элементов цепи.

Помехи на изображении (снег, полосы, мерцание)

Основные причины возникновения помех:

Плохой контакт в разъемах: Окисление, загрязнение или недостаточно плотное соединение разъемов камеры, монитора, блока обработки видео (если есть) или точки подключения к магнитоле.
Повреждение или некачественный сигнальный кабель (RCA "тюльпан"): Перебитые жилы, заломы, перетертая изоляция, особенно возле точек ввода в салон (багажник/дверь). Использование слишком тонкого или неэкранированного кабеля.
Наводки от силовых проводов: Прокладка сигнального кабеля параллельно и в непосредственной близости к проводам высокого тока (проводка задних фонарей, топливного насоса, динамиков, жгута двери багажника) без должного экранирования или пересечения под углом 90 градусов.
Проблемы с "массой" (GND): Плохой контакт черного провода питания камеры с кузовом автомобиля (ненадежная точка подключения, ржавчина, краска под клеммой).
Недостаточное питание камеры: Просадка напряжения на проводе +12V до камеры из-за тонкого провода, плохого контакта или слабого источника (например, подключение к нештатной цепи без буферного конденсатора).

Диагностические шаги:

Действие	Что проверить/Сделать	Инструмент/Ожидаемый результат
Визуальный осмотр	Проверить целостность сигнального кабеля по всей длине, осмотреть разъемы на предмет окислов, грязи, погнутых контактов. Проверить надежность крепления "массы" камеры.	Фонарик. Очистить контакты спреем-очистителем, подогнуть контакты, зачистить и обезжирить точку "массы".
Проверка прокладки кабеля	Убедиться, что сигнальный кабель не лежит рядом с силовыми проводами. По возможности проложить его отдельно или пересечь мешающие провода под прямым углом.	Разобрать обшивку трассы прокладки кабеля.
Тест "на прямую"	Временно подключить камеру к монитору коротким заведомо исправным экранированным кабелем RCA, минуя штатную проводку.	Короткий RCA-кабель. Если помехи пропали - проблема в штатном кабеле или его прокладке.
Проверка питания камеры	Замерить напряжение на контактах питания камеры (+12V и GND) при включенной передаче заднего хода.	Мультиметр. Должно быть стабильно ~12-14V (в зависимости от работы двигателя).

Черный экран (изображение отсутствует полностью)

Основные причины черного экрана:

Отсутствие питания на камере: Перегорел предохранитель цепи камеры, обрыв или плохой контакт в проводе +12V, неисправность реле (если используется), проблема с подключением к лампе заднего хода.
Обрыв "массы" (GND) камеры: Полное отсутствие контакта черного провода камеры с кузовом.
Обрыв сигнального кабеля (RCA): Полный разрыв центральной жилы или экрана кабеля.
Неисправность камеры: Выход из строя самой камеры (заводской брак, вода, механическое повреждение).
Неисправность монитора/головного устройства: Сбой в работе дисплея или входа "Camera In" магнитолы.
Нет управляющего сигнала на магнитолу: Обрыв или плохой контакт провода, который сообщает магнитоле о включении передачи заднего хода (обычно помечен как "Reverse", "Back" или "Camera +12V" на разъеме магнитолы).

Диагностические шаги:

Действие	Что проверить/Сделать	Инструмент/Ожидаемый результат
Проверка предохранителя	Найти и проверить предохранитель, защищающий цепь камеры или цепь заднего хода (если питание берется оттуда).	Мультиметр (режим прозвонки) или визуально. Заменить перегоревший предохранитель.
Проверка питания камеры	Замерить напряжение на клеммах +12V и GND камеры при включенной передаче заднего хода. Проверить наличие напряжения на управляющем входе магнитолы ("Reverse").	Мультиметр. На камере должно быть +12V. На входе "Reverse" магнитолы должно быть +12V.
Проверка "массы" камеры	Проверить целостность провода GND от камеры до кузова и надежность контакта с кузовом.	Мультиметр (режим прозвонки). Сопротивление должно быть близко к 0 Ом.
Тест камеры напрямую	Подать +12V и GND от отдельного источника (например, АКБ) на камеру, подключить ее к монитору коротким исправным кабелем.	Провода, АКБ, короткий RCA-кабель. Если изображение есть - камера исправна, проблема в проводке авто.
Проверка сигнального входа магнитолы	Попробовать подать видеосигнал от другого источника (например, видеоплеера) на вход "Camera In" магнитолы.	Другой источник видео (плеер, телефон с RCA). Если изображение есть - вход магнитолы исправен.

Расчет суммарной стоимости установки своими руками

Основные затраты включают стоимость самой камеры заднего вида и сопутствующих компонентов для подключения. Цена камеры варьируется от 800 до 5000 рублей в зависимости от разрешения, угла обзора, наличия ночного видения или динамиков. Беспроводные модели дороже проводных на 20-40%, но упрощают монтаж.

К обязательным аксессуарам относятся: комплект проводов (3-5 м, 200-500 руб), разъемы RCA или мини-Jack (150-300 руб), предохранитель (50-100 руб). Дополнительно могут потребоваться рамка для врезки в бампер (200-800 руб) и изоляционные материалы (термоусадка, изолента – 100-250 руб).

Калькуляция расходов

Типовой набор компонентов для базового варианта:

Камера TFT/LCD (1280x720) – 1 200 – 1 800 руб
Комплект экранированных проводов – 350 руб
Разъемы и переходники – 250 руб
Предохранитель + держатель – 80 руб
Монтажные аксессуары – 200 руб

Категория	Минимум (руб)	Максимум (руб)
Компоненты	1 800	3 500
Расходники	400	800
Итого	2 200	4 300

При подключении к штатной магнитоле вместо монитора добавьте 800-1500 руб за переходник CAN-шины. Для премиальных камер (Full HD, антивандальное покрытие, парковочные линии) заложите резерв +40% к базовой сумме. Экономия против сервиса составит 2 000 – 4 000 рублей.

Цены на услуги профессионального монтажа в сервисе

Стоимость установки камеры заднего вида в автосервисе зависит от комплектации автомобиля, типа экрана (штатный мультимедийный или отдельный монитор) и сложности прокладки проводов. Базовая цена включает подключение питания, соединение с дисплеем и фиксацию камеры на кузове.

Дополнительные работы, такие как интеграция с бортовым компьютером, установка парковочных линий или демонтаж обшивки салона для скрытого монтажа, увеличивают итоговую сумму. На цену также влияет марка авто: для моделей с интегрированными системами безопасности (например, Ford, BMW) расценки выше.

Примерный прайс (руб.)

Тип работ	Стандартная комплектация	Премиум-комплектация*
Подключение к штатному экрану	2 500 – 4 000	3 800 – 6 500
Установка с отдельным монитором	3 000 – 4 500	4 200 – 7 000
Интеграция с парктроником	+1 200	+1 800
Скрытый монтаж проводов	+900	+1 500

* Для авто с каналами CAN/LIN, сложной панелью приборов или требованием калибровки.

Важно:

Цены указаны без стоимости оборудования
Гарантия на работу – 6-12 месяцев
Диагностика электрики оплачивается отдельно (+500–800 руб.)

Сравнение затрат: самостоятельная установка vs автосервис

При самостоятельном монтаже основными статьями расходов становятся только комплектующие: камера заднего вида (500-4000₽ в зависимости от разрешения и типа), соединительные провода (200-500₽) и крепеж. Дополнительные инструменты (мультиметр, изолента, съемники обшивки) обычно уже есть в арсенале автовладельца.

Обращение в сервис добавляет к стоимости оборудования услуги мастеров (1500-6000₽), которые зависят от сложности модели автомобиля: прокладка кабелей через салон, интеграция с мультимедийной системой или штатным экраном, демонтаж бамперов требуют профессиональных навыков и времени.

Ключевые факторы экономии

Самостоятельная установка	Автосервис
500-4000₽ (оборудование)	6500-10000₽ (оборудование + работа)
Риски: повреждение пластика, ошибки подключения	Преимущества: гарантия на работу, сохранение заводской изоляции

Скрытые нюансы: Для машин с CAN-шиной (2010+ г.в.) или парктрониками потребуется декодирующий блок (+700-2500₽). В обоих случаях учтите расходы на переходники для магнитолы (200-1500₽) – их часто забывают при самостоятельном расчете.

При бюджете до 5000₽:
- Самостоятельно: базовая камера (800₽) + провода
- В сервисе: только простейшие модели без подключения к экрану
При бюджете 8000-15000₽:
- Автосервис становится оптимальным для интеграции с заводской multimedia
- Самостоятельно – премиум-камеры с Wi-Fi или Антивандальным корпусом

Экономия при покупке комплекта "камера + монитор"

Покупка готового комплекта "камера + монитор" вместо отдельных компонентов – первый шаг к существенной экономии. Производители комплектов оптимизируют логистику и упаковку, а также гарантируют полную совместимость устройств "из коробки", исключая дополнительные расходы на адаптеры или переходники.

Цена комплекта обычно на 15-25% ниже суммарной стоимости аналогичных по характеристикам камеры и монитора, купленных по отдельности. Дополнительно вы экономите на времени подбора и риске приобрести несовместимые компоненты.

Дополнительные способы оптимизации бюджета

Беспроводные комплекты: Экономят на покупке и прокладке длинных кабелей (до 5-7 метров).
Универсальные мониторы: Выбор моделей с креплением на зеркало или торпедо вместо дорогих штатных дисплеев.
Комплекты с датчиками: Некоторые наборы включают парковочные сенсоры, удешевляя общую систему безопасности.

Отдельная покупка	Готовый комплект
Камера: ~1500-3000 руб.	Средняя цена комплекта:
Монитор: ~2000-4000 руб.	2500-5000 руб.
Кабель/переходники: ~300-800 руб.	(экономия до 3000 руб.)

Важно: Проверяйте тип матрицы камеры (CCD лучше для ночной съемки) и разрешение монитора (минимум 480х234 пикселей). Акции и покупка у официальных дилеров помогают снизить цену ещё на 10-15% без потери гарантии.

Список источников

Технические спецификации и схемы подключения камер заднего вида были изучены на основе документации производителей автомобильной электроники и специализированных автофорумов.

Актуальные рыночные цены на оборудование и услуги установки проанализированы по данным крупных интернет-магазинов, отраслевых обзоров и сервисных центров.

Перечень использованных материалов

Официальные руководства по установке камер заднего вида (Pioneer, Kenwood, Xiaomi)
Технические форумы: Drive2.ru, MercedesClub.ru, AudiClub.ru
Порталы по автомобильной электронике: CarAudioHelp.ru, Avtozvuk.Info
Каталоги и прайс-агрегаторы: Exist.ru, Auto3N.ru, Yandex.Market
Обзоры рынка автоаксессуаров: iXBT.com, ZaRulem.ws
Видеоинструкции по подключению на YouTube-каналах автоэлектриков
