Автоматизация учета горючего - система контроля расхода
Статья обновлена: 04.08.2025
В современных условиях ведения бизнеса контроль расхода топлива становится критически важным аспектом для транспортных предприятий. Точный мониторинг ГСМ позволяет не только сократить издержки, но и повысить эффективность логистики.
Системы контроля топлива превратились из дополнительной опции в обязательный инструмент управления автопарком. Они предоставляют детальные данные о фактическом потреблении, выявляют нецелевое использование топлива и помогают оптимизировать маршруты.
Внедрение современных решений для учета ГСМ снимает вопросы о достоверности отчетности и создает прозрачную систему контроля над одним из ключевых ресурсов предприятия.
Принцип работы датчиков уровня топлива в баке
Основной задачей датчиков уровня топлива (ДУТ) является непрерывное измерение объема или массы горючего в резервуаре транспортного средства. Они преобразуют физические параметры топлива в электрические сигналы, передаваемые в систему контроля для анализа. Выбор типа датчика зависит от конструкции бака, свойств топлива и требуемой точности измерений.
Существует несколько принципов действия, каждый из которых использует различные физические свойства. Ключевыми являются механические и электронные методы, обеспечивающие мониторинг в реальном времени. Технологии варьируются от простых механических решений до сложных цифровых систем с высокой помехозащищенностью.
Распространенные типы датчиков
- Поплавковые (реостатные): Поплавок из пенопласта или полимера механически соединён с подвижным контактом потенциометра. Изменение уровня топлива вызывает перемещение контакта по резистивной дорожке, что изменяет сопротивление цепи. Простая конструкция, но подвержена износу и неточна на неровных дорогах.
- Емкостные: Используют пару коаксиальных цилиндров внутри бака в качестве конденсатора. Топливо выполняет роль диэлектрика между обкладками. Уровень горючего влияет на электрическую ёмкость, которая преобразуется микропроцессором в цифровой сигнал. Нечувствительны к вибрациям, подходят для дизеля и бензина.
- Гидростатические: Регистрируют давление столба жидкости на дне бака через мембранный сенсор. Показания корректируются программно с учётом плотности топлива. Особенно эффективны для крупногабаритных баков со сложной геометрией, но требуют калибровки при смене типа горючего.
- Ультразвуковые: Излучатель на крышке бака генерирует акустические импульсы. Микроконтроллер вычисляет уровень по времени отражения сигнала от поверхности топлива. Не контактирует с горючим, подходит для агрессивных сред, но чувствителен к пене и паровоздушным карманам.
| Тип датчика | Точность | Устойчивость к вибрации |
|---|---|---|
| Поплавковый | ±5-10% | Низкая |
| Емкостной | ±1-3% | Высокая |
| Гидростатический | ±1.5-4% | Средняя |
| Ультразвуковой | ±0.5-2% | Высокая |
Современные ДУТ часто интегрируют с температурными компенсаторами и цифровыми интерфейсами (CAN, RS-485) для нивелирования погрешностей от расширения топлива и электромагнитных помех. Калибровка при монтаже проводится методом заполнения-слива с построением таблицы соответствия сигналов и объёма.

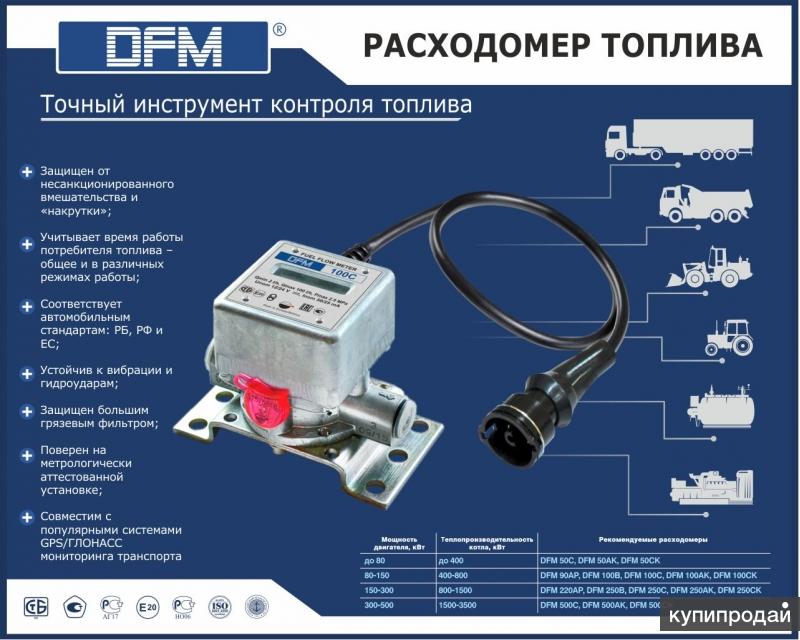

Монтаж проточных расходомеров в топливную магистраль
Установка проточных расходомеров требует точного планирования и соблюдения технологических норм. Выбор точки врезки определяется структурой топливной системы транспортного средства: преимущественно до топливного фильтра на отрезке магистрали с минимальным количеством изгибов. Обязательным условием является тщательная очистка рабочей зоны для исключения попадания загрязнений в систему при нарушении целостности трубок.
Демонтаж фрагмента топливопровода выполняется с предварительным сливом горючего и замыканием магистрали заглушками. При соединениях используются оригинальные фитинги производителя расходомера, обращая особое внимание на допустимые радиусы изгиба и вектор потока (маркировка стрелкой на корпусе прибора). Герметичность стыков проверяется под рабочим давлением после запуска двигателя через серию контрольных циклов.
Ключевые шаги монтажа
- Подготовка:
- Обесточивание бортовой сети
- Сброс давления в топливной системе
- Врезка:
- Обрезка трубопровода по размерам фланцев расходомера
- Нанесение консистентной смазки на уплотнители
- Калибровка:
Параметр Требование Высотное положение Резервуар ниже расходомера Прямые участки ≥ 5D до и 3D после прибора (D-диаметр магистрали)
Фиксация датчика исключает передачу вибрации двигателя через гибкие демпферы. Электромонтаж выполняется экранированным кабелем с обязательным заземлением корпуса, избегая параллельной прокладки с высоковольтными проводами. После пуска системы осуществляется нулевая калибровка и верификация показаний через диагностическое ПО.
Калибровка оборудования для минимальной погрешности
Калибровка приборов учета начинается с установки реперных точек на контрольных объемах топлива, используя сертифицированные эталоны. Проверка охватывает полный рабочий диапазон датчиков: от минимального до максимального расхода. Корректируются коэффициенты преобразования сигналов, учитывая температурную компенсацию и вязкость горючего. Для проточных расходомеров анализируется линейность показаний при разной интенсивности потока.
Погрешности устраняются через программную калибровку электронных блоков управления на основе апробированных алгоритмов. Ключевые этапы включают: сравнение данных с эталонными приборами в реальных условиях эксплуатации, тестирование реакции на гидроудары и определение инерционности системы. Обязательна фиксация результатов в протоколах с указанием методик поверки.
Факторы, влияющие на точность
- Механический износ – требуется регулярная поверка чувствительных элементов
- Квалификация персонала – ошибки при настройке коэффициентов
- Внешние условия : вибрация, перепады давления, загрязнения топлива
| Тип оборудования | Допустимая погрешность | Периодичность калибровки |
| Ультразвуковые датчики | ±0.5-1% | Ежеквартально |
| Топливные карты | ±1.5% | Ежемесячно |
| Поплавковые уровнемеры | ±2% | Раз в полгода |
После калибровки проводится валидация: слив топлива по стандарту ГОСТ 8.595 с параллельной фиксацией показаний системы. Погрешность сверяется с нормативами ОТТ РЖД 3175 и ISO 5168. Регулярный аудит предотвращает сдвиг нулевых показаний и дрейф характеристик.
Мониторинг расхода топлива в реальном времени через спутник
Спутниковый мониторинг позволяет непрерывно фиксировать параметры расхода топлива непосредственно во время движения транспорта независимо от удаленности от баз инфраструктуры. Данные с высокоточных ДУТ, интегрированных с бортовыми системами автотранспорта, передаются через спутниковые терминалы связи напрямую на сервер платформы без задержек.
Технология обеспечивает мгновенное оповещение о критических отклонениях: резких скачках потребления топлива, сливах при работающем двигателе или незапланированных простоях. Геопривязка событий к карте местности с детализацией до уровня географических координат исключает возможность манипуляций с фиктивными маршрутами.
Ключевые возможности
- Контроль мгновенного расхода с интервалом передачи данных от 10 секунд
- Сравнение фактических показателей с нормами для марки ТС на конкретном рельефе
- Автоматическое формирование тревожных отчетов при:
- Отключении датчиков в пути
- Несанкционированной заправке/сливе
- Превышении заданных лимитов
| Преимущество | Эффект |
| Глобальное покрытие | Контроль рейсов в зонах без GSM-сигнала |
| Нулевая задержка данных | Оперативное блокирование хищений |
Интеграция спутниковых каналов с системами телематики создает технологический барьер против топливных махинаций. Этот подход не требует участия водителя и гарантирует аутентичность метрик для финансовой отчетности.
Фиксация объемов заправок на АЗС и сливов
Контроль заправок осуществляется через интегрированные датчики уровня топлива (ДУТ), установленные в баках транспортных средств. При подключении пистолета АЗС к горловине бака, система регистрирует начальный и конечный уровень топлива, автоматически рассчитывая фактический объем залива. Данные передаются в ПО в реальном времени вместе с координатами, временем и идентификатором АЗС, что исключает ручной ввод информации и минимизирует риски ошибок.
Фиксация несанкционированных сливов основана на анализе динамики изменения уровня топлива: резкое снижение объема при заглушенном двигателе трактуется как слив. Система немедленно формирует тревожный сигнал с привязкой к координатам, времени и величине потери топлива. Для верификации событий к отчетам прикрепляются графики уровня горючего и технические параметры работы ТС в указанный период.
- Технологии идентификации заправочных операций: цифровые пломбы на горловине бака, RFID-метки на заправочных картах водителей
- Ключевые фиксируемые параметры при сливе: скорость расходования топлива, геолокация, длительность события, температурные аномалии
- Интеграция с АЗС: автоматическая сверка чеков и электронных актов заправки с данными ДУТ через API
| Контролируемое событие | Метод детекции | Проверочный механизм |
| Заправка на АЗС | Автоматическая синхронизация с ДУТ | Сравнение объемов по чеку и датчику (±3% допустимая погрешность) |
| Слив топлива | Мониторинг резких падений уровня | Видеорегистраторы и датчики открытия бака |
Анализ отклонений от нормы потребления топлива
Выявление причин отклонений фактического расхода топлива от норматива включает многофакторную диагностику с применением статистических методов и данных с датчиков ГЛОНАСС/GPS. Определяются типичные и аномальные несоответствия, устанавливается степень влияния эксплуатационных и технических аспектов. Ключевой этап – дифференциация оправданных отклонений (например, из-за погоды) от необоснованных перерасходов, указывающих на нарушения.
Автоматизированные алгоритмы в системах мониторинга сравнивают нерасчетные показатели с историческими данными, генерируя чек-листы для проверки. Приоритезируются релевантные инциденты, такие как превышение скоростного режима или несанкционированный слив, требующие немедленного расследования. Корреляционный анализ выявляет скрытые зависимости между параметрами (пробег, время простоя, нагрузка) и аномалиями.
Критические направления анализа отклонений
- Технические факторы: износ двигателя, давление в шинах, неисправность форсунок
- Эксплуатационные факторы: стиль вождения, кондиционирование, простои с работающим двигателем
- Внешние условия: перепады температур, качество дорожного покрытия, градиент высот на маршруте
| Тип отклонения | Инструмент выявления | Срочность реакции |
|---|---|---|
| Систематический перерасход (+15% от нормы) | Анализ трендов за 30 дней | Высокая (неделя) |
| Резкий скачок расхода | Сравнение суточных отчетов | Критическая (24 часа) |
| Региональные аномалии | Геоаналитика по маршрутам | Средняя (месяц) |
- Классифицировать отклонения по группам: штатные (санкционированные перегрузом) и инциденты (хищения, поломки)
- Интегрировать данные ДУТ с параметрами бортовых систем (OBD-II) для локализации неисправностей
- Внедрить предиктивные модели на основе машинного обучения для прогнозирования норм с учетом сезонности
Выявление хищений при помощи детектора нештатных ситуаций
Детектор нештатных ситуаций (ДНС) автоматически фиксирует аномалии в расходе топлива, сопоставляя фактические данные с нормативными показателями. Алгоритмы анализируют параметры: объём заправок/сливов, скорость движения, время простоя, маршруты и нагрузку, выявляя отклонения, не объяснимые рабочими процессами.
Система реагирует на скрытые сливы, заправки "мимо путевых листов", перерасход из-за отключения датчиков или манипуляций с оборудованием. Каждое событие классифицируется по степени риска, а данные подкрепляются геоотметками, показателями уровня в баке и телеметрией, формируя доказательную базу для расследования.
Типы хищений, выявляемые ДНС
- Несанкционированные сливы: Резкое снижение уровня топлива при отсутствии движения или на стоянках.
- Фальсификация заправок: Расхождения между объёмами по чекам и показаниями датчиков уровня топлива (ДУТ).
- Использование "левых" рейсов: Поездки по неутверждённым маршрутам с последующим хищением горючего.
- Манипуляции с оборудованием: Короткие замыкания датчиков, установка "обманок" или глушение GPS-сигнала.
| Признак хищения | Как детектирует ДНС |
|---|---|
| Расход выше нормы | Анализ отклонений от расчётных значений для текущего режима работы транспорта |
| Топливо без пробега | Фиксация уменьшения уровня в баке при нулевом холостом ходе и выключенном двигателе |
| Несоответствие маршруту | Сравнение реального пути с заданным в путевом листе |
Интеграция с CAN-шиной для диагностики двигателя
Прямая интеграция с CAN-шиной (Controller Area Network) транспортного средства обеспечивает непрерывный доступ к параметрам двигателя в режиме реального времени. Система контроля расхода топлива считывает данные напрямую из электронного блока управления (ЭБУ), минуя дополнительные датчики, что повышает точность измерений. Это позволяет получать информацию об оборотах двигателя, мгновенном расходе топлива, температуре охлаждающей жидкости, нагрузке на двигатель и кодах ошибок OBD-II.
Анализируя данные CAN-шины, система выявляет скрытые проблемы: например, неоптимальные режимы работы двигателя, износ форсунок или неисправности топливной системы. Диагностическая информация интегрируется в отчеты по расходу топлива, что помогает оперативно фиксировать аномалии. Детализированные данные с CAN-шины также повышают достоверность интегральных расчетов (например, сравнение фактического потребления топлива с паспортными данными двигателя).
Ключевые параметры мониторинга через CAN-шину
- Расход топлива: Мгновенные и усредненные показатели из ЭБУ
- Обороты двигателя: Зависимость расхода от режима работы
- Двигательные коды ошибок (DTC): Диагностика неисправностей в реальном времени
- Температурные параметры: Влияние перегрева на эффективность ДВС
- Положение педали акселератора: Анализ стиля вождения
Преимущества интеграции с CAN
| Аспект | Воздействие на контроль топлива |
|---|---|
| Точность данных | Погрешность ≤1% против 3-15% у сенсорных систем |
| Глубина диагностики | Прогнозирование поломок двигателя по отклонениям расхода |
| Автоматизация | Отказ от ручных замеров и калибровки датчиков |
| Обнаружение сливов | Сопоставление CAN-расхода с данными GPS и уровнемера бака |
Примечание: Для работы требуется совместимый CAN-адаптер и поддержка протоколов производителя ТС (J1939, OBD2, FMS и др.)
Управление холостыми оборотами как ключевой фактор в учете моточасов
Для спецтехники (кранов, экскаваторов, погрузчиков, бульдозеров и т.д.) значительная доля рабочего времени двигателя приходится на холостой ход, когда полезная работа не совершается, но потребление топлива и износ происходят. Традиционный учет по пройденному расстоянию здесь абсолютно неинформативен.
Продолжительная работа на холостых оборотах ведет к существенным финансовым потерям: до 15-25% топлива может расходоваться впустую, ускоряется износ двигателя, фильтров, сажевого фильтра (DPF), масла. Точный учет фактического времени работы двигателя на холостом ходу – основа для анализа эффективности, планирования ТО и сокращения затрат.
Особенности и методы точного учета моточасов на холостом ходу
Устаревшие методы учета моточасов по времени работы генератора (минуты = моточас) не отражают реального износа при работе на разных оборотах. Требуется:
- Интеграция с источниками данных двигателя: Используется либо сигнал тахометра (обороты), либо импульс с датчика генератора/масла (более точно), либо наиболее предпочтительный вариант – чтение данных напрямую через диагностический разъем CAN-bus (J1939/ISO).
- Определение границы холостого хода: Система должна точно определять, когда обороты двигателя превышают заданный порог холостого хода (например, 800-1,000 об/мин) для аккуратного разделения времени "холостой работы" и "работы под нагрузкой".
- Автоматический подсчет и классификация: Фиксация и разделение общего времени работы двигателя (общие моточасы) и времени работы на холостом ходу (параллельный учет).
| Метод учета | Общедоступность | Точность для ХХ | Основной недостаток |
|---|---|---|---|
| Датчик генератора (импульс) | Легко устанавливается | Средняя | Не различает малые нагрузки выше ХХ |
| Тахометр (импульс) | Средняя | Высокая | Зависит от качества сигнала, монтажа |
| CAN-bus (J1939/ISO) | Требует совместимости/адаптер | Максимальная | Стоимость решения, сложность конфигурации |
Современные системы контроля топлива со встроенным GPS/ГЛОНАСС мониторингом обязательно включают функцию продвинутого учета моточасов с сегментацией по холостому ходу. Критически важно настроить пороговое значение оборотов строго в соответствии с рекомендациями производителя ДВС для конкретной модели техники и типа задач.
Использование данных о конкретных моточасах на холостом режиме позволяет повысить эффективность парка: выявлять водителей-нарушителей регламента работы на ХХ, точно планировать замену масла и расходников, оптимизировать затраты на ГСМ и продлить ресурс дорогостоящих двигателей, анализируя процент непроизводительной работы.
Расчет удельного расхода на 100 км для легкового транспорта
Удельный расход топлива на 100 км (л/100 км) является стандартизированным показателем для оценки экономичности легкового автомобиля. Он выражает объем горючего, затраченный на преодоление дистанции в 100 километров.
Расчет производится по формуле: Расход (л/100 км) = (Объем израсходованного топлива / Пройденное расстояние) × 100. Для верности результатов измерения выполняют после полной заправки бака с последующим повторным заполнением до отказа по завершении контрольного пробега.
Ключевые факторы, влияющие на показатель:
- Стиль вождения: резкие ускорения и торможения увеличивают расход.
- Техническое состояние: износ двигателя, низкое давление в шинах, неисправности ДВС.
- Дорожные условия: пробки, рельеф местности, скоростной режим.
- Климатические факторы: использование климат-контроля, зимний прогрев.
| Пример расчета | Значение |
|---|---|
| Залито топлива после пробега | 42 литра |
| Пройденное расстояние | 600 км |
| Расход = (42 л / 600 км) × 100 = 7 л/100 км | |
Для долгосрочного мониторинга применяют ЭБУ с датчиками расхода или GPS-трекеры, интегрированные с системой контроля топлива. Корректный учет позволяет выявить отклонения от нормы и оптимизировать эксплуатационные затраты.
Формирование отчетов по эффективности автопарка
Система автоматически генерирует комплексные отчеты, анализирующие топливную эффективность транспортных средств за выбранный период. Данные обрабатываются в режиме реального времени, интегрируя показания датчиков уровня топлива, GPS-трекинг и информацию о маршрутах.
Ключевым преимуществом является возможность выявления аномалий расхода горючего, сравнительного анализа по моделям автомобилей и водителям, а также оценки соответствия фактических затрат нормам потребления. Отчеты визуализируют динамику расходов и выявляют скрытые резервы экономии.
Типы отчетов и их параметры
| Вид отчета | Основные показатели | Назначение |
|---|---|---|
| Сравнительный анализ ТС | л/100 км, пробег, время работы | Ранжирование авто по эффективности |
| Мониторинг нарушений | нештатные сливы, простои с двигателем | Контроль несанкционированных действий |
| Экономический расчет | отклонение от норм, руб/км, перерасход | Аудит финансовых затрат на ГСМ |
Возможности системы:
- Экспорт данных в Excel/PDF с графиками и диаграммами
- Настройка индивидуальных шаблонов для разных подразделений
- Авторасчет экономии при оптимизации маршрутов
Интеграция отчетов с системами бюджетирования позволяет прогнозировать затраты и оперативно корректировать логистические процессы для снижения эксплуатационных расходов.
Оценка окупаемости системы контроля топлива за счет экономии ГСМ
Снижение расхода ГСМ является ключевым фактором окупаемости системы. Точное выявление сливов, несанкционированных заправок и оптимизация стиля вождения позволяют сократить затраты на топливо на 15-25%, что подтверждается отраслевыми кейсами. Экономия формируется за счет устранения основных каналов потерь: хищений (до 10%), неэффективной эксплуатации (до 35%) и погрешностей ручного учета (до 7%).
Срок окупаемости рассчитывается по формуле: (Стоимость системы / Годовая экономия в рублях) × 12. Критически важен учет всех параметров:
- Цена оборудования и установки
- Количество единиц техники
- Средний пробег транспорта
- Текущие нормы расхода топлива
| Показатель | Значение |
|---|---|
| Средняя стоимость системы (10 ед. техники) | 400 000 ₽ |
| Ежемесячная экономия | 60 000 ₽ |
| Срок окупаемости | 6.7 месяцев |
Дополнительные факторы ускорения возврата инвестиций включают снижение износа техники и уменьшение страховых взносов за счет анализа стиля вождения.
Правовое обоснование контроля для коммерческих перевозок
Федеральный закон №259-ФЗ "Устав автомобильного транспорта" устанавливает обязательность учёта расхода ГСМ при оказании транспортных услуг. Статья 8 требует от перевозчиков фиксации данных, подтверждающих объём фактически выполненной работы (пробег, время работы, маршрут), что невозможно без автоматизированных систем мониторинга. Нарушение влечёт административную ответственность по КоАП РФ (ст. 11.14.1) с штрафами до 50 тыс. рублей для юрлиц.
Налоговый кодекс РФ (ст. 252) регламентирует документальное подтверждение расходов, включая списание горючего. Минфин в письмах №03-03-06/1/1743 и №03-03-06/1/28789 прямо указывает на необходимость использования данных телематических систем для обоснования норм списания. Отсутствие объективного контроля позволяет ФНС исключать затраты на топливо из налогооблагаемой базы.
Ключевые нормативные акты:
- Приказ Минтранса №152 «Об утверждении обязательных реквизитов путевых листов» – требует фиксации показаний одометра и объёма заправок.
- ФЗ №78 «О государственном контроле» – разрешает инспекторам запрашивать данные бортовых систем мониторинга.
- Гл. 40 Трудового кодекса РФ – обязывает работодателей внедрять технологии для контроля за сохранностью материальных ценностей.
