Схема подключения кнопки подогрева сидений автомобиля

Статья обновлена: 18.08.2025

Подогрев сидений – обязательная опция для комфортной эксплуатации автомобиля в холодный сезон. Кнопка управления служит центральным элементом системы, регулируя температурный режим и активацию нагревательных элементов.

Понимание схемы подключения кнопки подогрева критически важно при самостоятельной установке системы или диагностике неисправностей. Электрическая цепь включает блок управления, предохранители, реле и термодатчики, синхронизированные с выключателем на приборной панели.

Принцип работы кнопки управления подогревом сидений

Кнопка подогрева сидений служит интерфейсом между водителем и системой обогрева. При нажатии она замыкает электрическую цепь, отправляя сигнал на электронный блок управления (ЭБУ) или реле. Физически представляет собой переключатель с несколькими положениями (выкл./низкая/средняя/высокая температура), часто с подсветкой для индикации активности.

Конструкция включает пружинный механизм и токопроводящие контакты. При выборе режима кнопка изменяет сопротивление в цепи, что интерпретируется управляющим модулем как команда на регулировку мощности нагревательных элементов. Временные интервалы работы обычно контролируются таймером в ЭБУ для предотвращения перегрева.

Схема передачи сигнала

Последовательность взаимодействия компонентов:

Нажатие кнопки замыкает цепь +12V
Сигнал поступает на вход ЭБУ салона
Контроллер анализирует выбранный уровень мощности
Управляющее реле подает напряжение на нагревательные элементы

Параметр	Значение
Рабочее напряжение	12V ±10%
Ток потребления	до 5А (в момент включения)
Тип контактов	Серебряное напыление

Важно: В современных автомобилях кнопка является частью цифровой шины (CAN/LIN), передающей закодированные пакеты данных вместо прямого управления током. Это позволяет реализовать:

Интеграцию с бортовым компьютером
Автоматическое отключение при достижении температуры
Синхронизацию с климат-контролем

Необходимые компоненты для подключения подогрева сидений

Комплект нагревательных элементов – основа системы, состоящая из термостойких карбоновых нитей или проволочных спиралей, интегрированных в гибкие полимерные маты. Конструкция должна точно соответствовать геометрии сиденья и спинки для равномерного теплового распределения без складок.

Электронный терморегулятор с датчиком температуры – управляет циклом включения/выключения нагрева, поддерживая заданный пользователем режим. Может быть аналоговым (ступенчатая регулировка) или цифровым (точная настройка с индикацией). Обязательно включает защиту от перегрева.

Ключевые элементы схемы

Силовые провода сечением не менее 2.5 мм² с термостойкой изоляцией
Предохранитель (15-20А) – устанавливается вблизи источника питания
Кнопка управления – коммутационное устройство с подсветкой и индикацией режимов

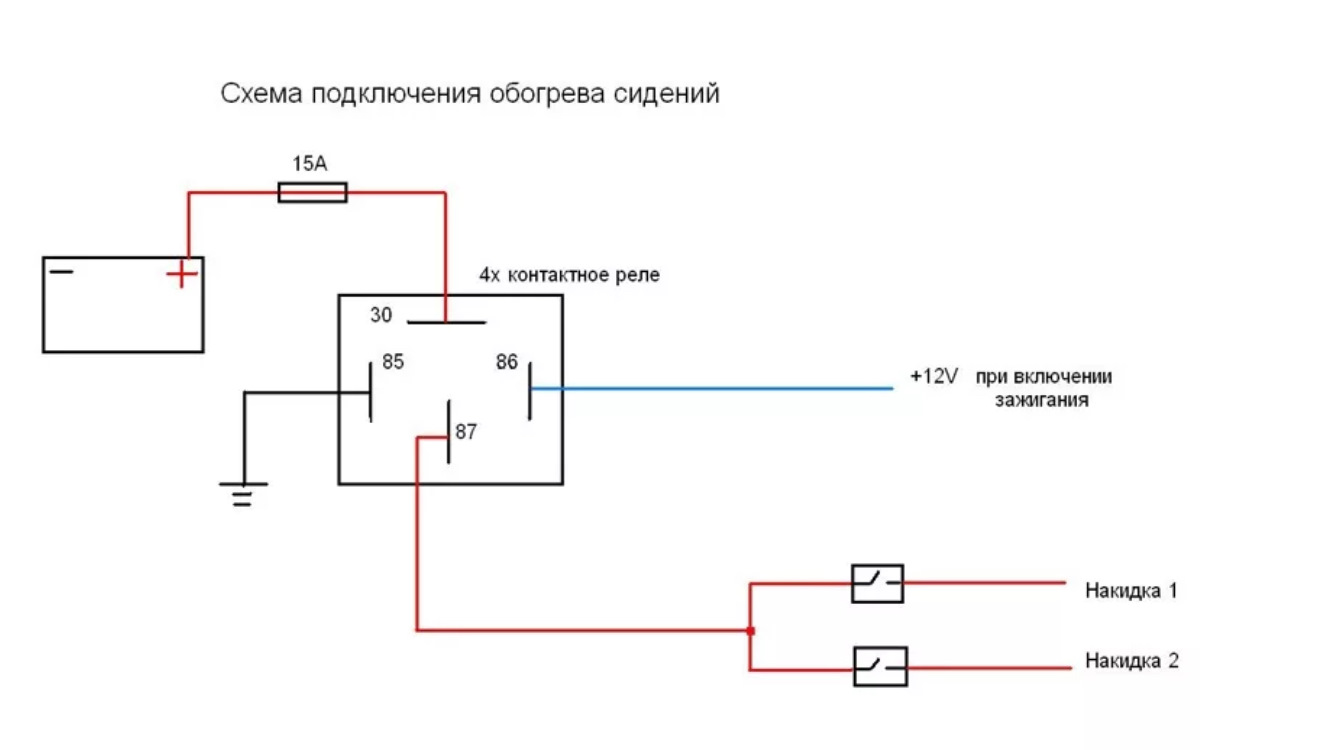

Реле нагрузки – для разгрузки кнопки при высоком токе потребления (до 20А)

Дополнительные материалы

Термоусадочные трубки для изоляции соединений
Монтажные стяжки и клипсы для фиксации проводки
Разъемы типа "мама-папа" для съемных сидений
Диэлектрическая смазка для контактов

Критичный параметр	Требования
Потребляемый ток	Не более 70% от номинала цепи прикуривателя
Термодатчик	Располагается строго между матом и обивкой сиденья
Изоляция	Двойная защита проводки в зоне подвижных элементов каркаса

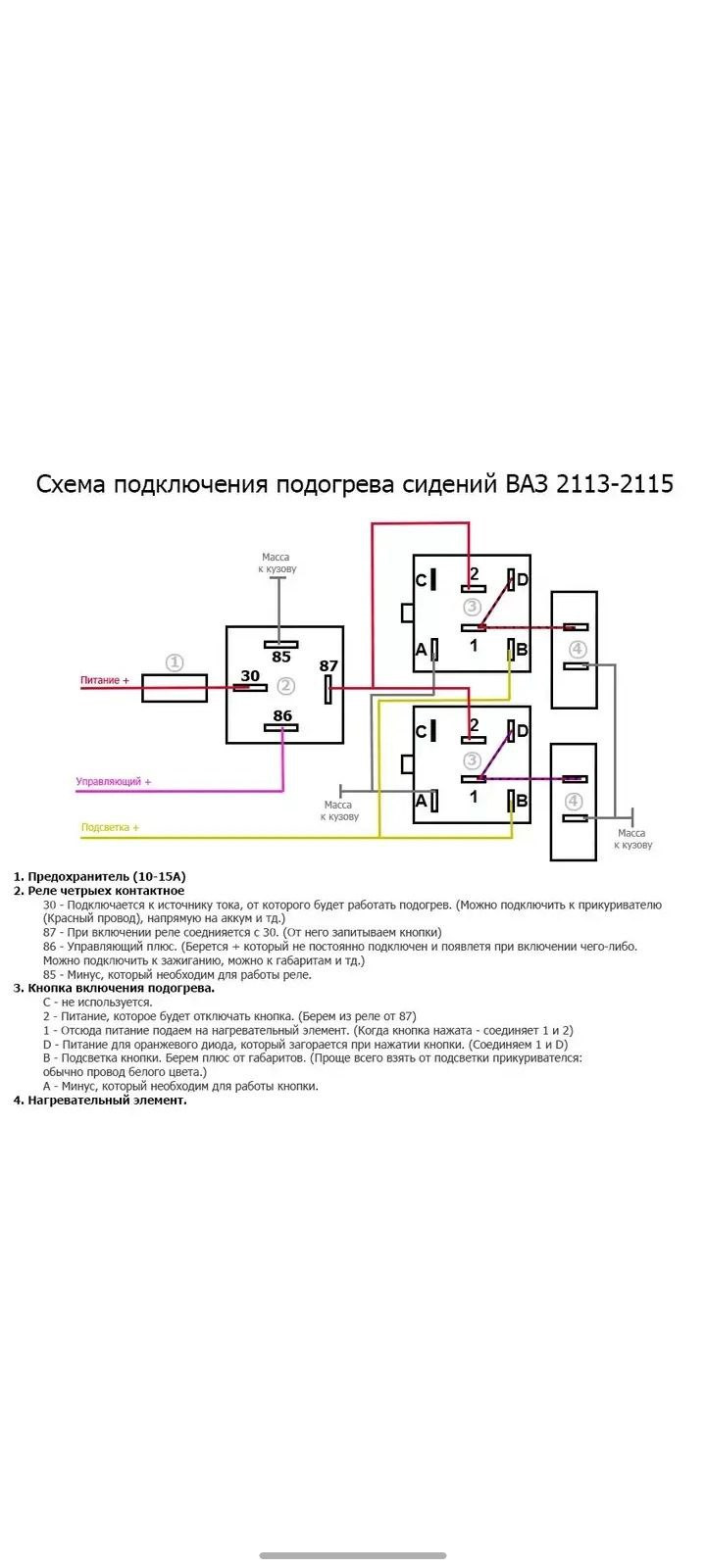

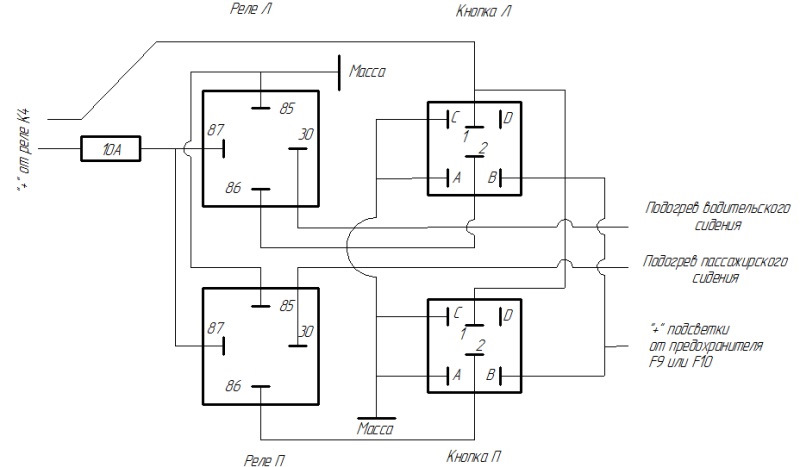

Пошаговая схема подключения кнопки подогрева сидений

Подключение кнопки управления подогревом сидений требует точного соблюдения электрической схемы и мер безопасности.

Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания.

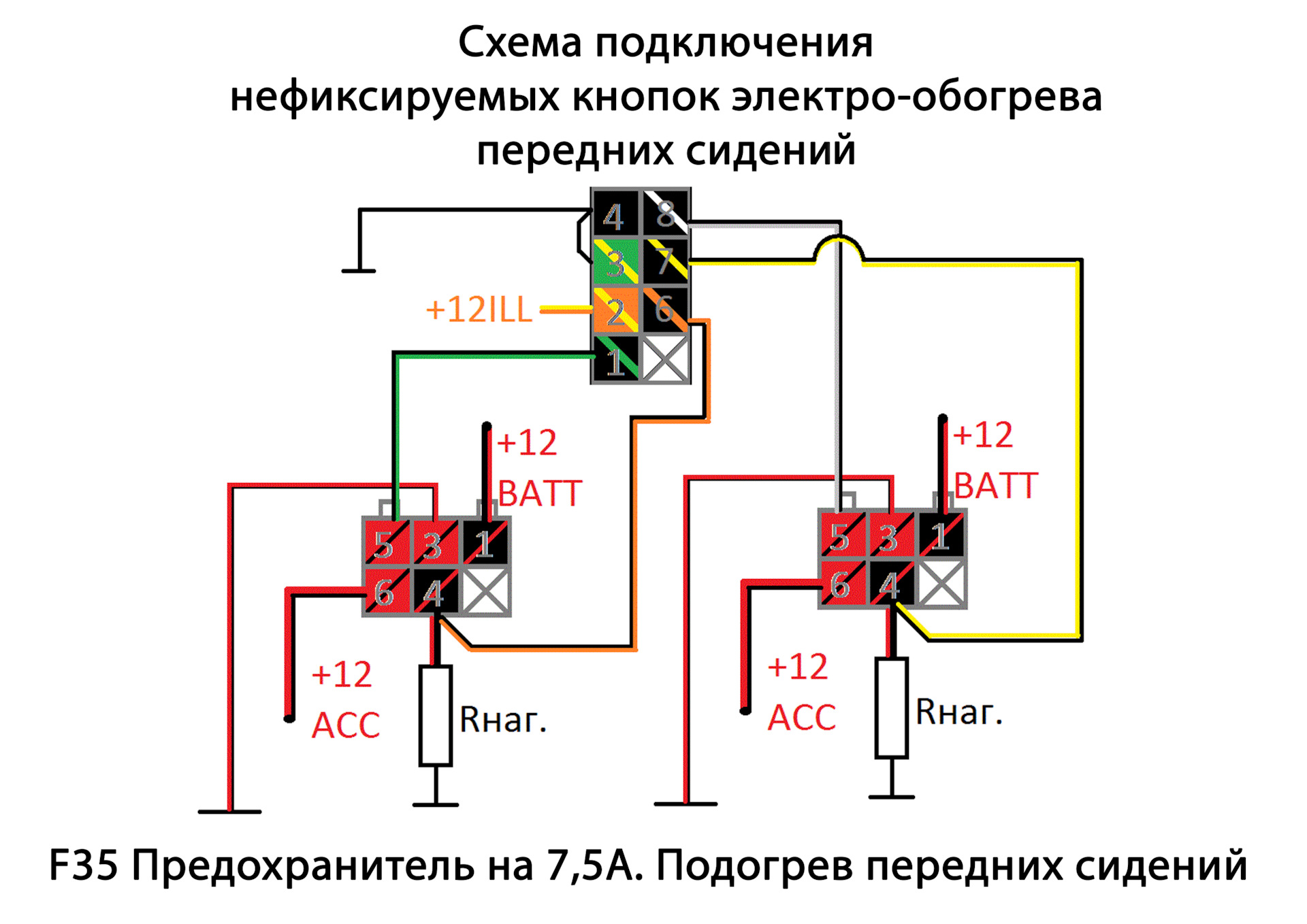

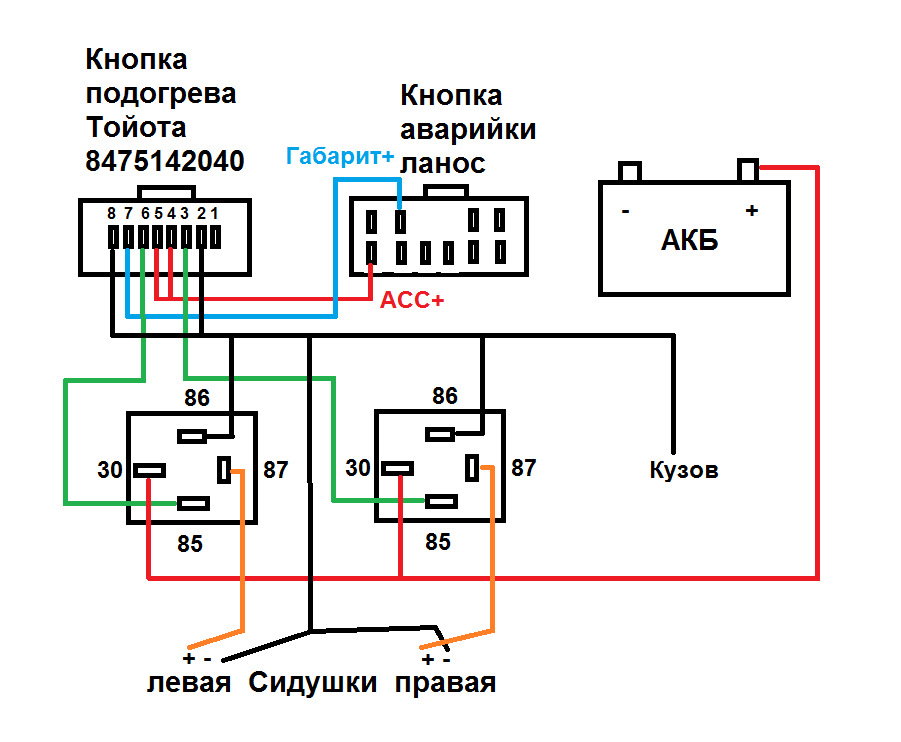

Электрические соединения

Стандартная кнопка подогрева содержит 4-6 контактов с маркировкой:

Контакт	Назначение
+12V	Постоянное питание от АКБ через предохранитель
ACC	Зажигание (активируется при включении зажигания)
GND	Заземление на кузов автомобиля
OUT	Выход на нагревательные элементы сидений
LED+/-	Цепь подсветки кнопки

Подготовка проводки:
- Проложите кабель сечением 1.5-2.5 мм² от блока предохранителей
- Установите отдельный предохранитель 15А вблизи АКБ
Подключение питания:
Желтый провод (+12V) соедините с предохранителем, красный (ACC) – с замком зажигания.
Заземление:
Черный провод (GND) закрепите на кузове болтовым соединением, зачистив краску в точке контакта.
Коммутация с нагревателями:
Синий провод (OUT) подключите к реле блока управления подогревом через разъем X2.
Подсветка:
Оранжевый и белый провода (LED) подсоедините к штатной цепи освещения приборной панели.
Финишные работы:
- Проверьте изоляцию всех соединений
- Закрепите кнопку в посадочном месте на панели
- Подключите АКБ и выполните тестовый запуск

Важно: Используйте термоусадку для всех соединений и избегайте прокладки проводов вблизи подвижных элементов сиденья.
