Схема подключения тахографа - всё для правильного монтажа

Статья обновлена: 18.08.2025

Установка тахографа вызывает закономерные вопросы у владельцев транспортных средств, особенно учитывая строгие требования законодательства к контролю режимов труда и отдыха водителей.

Понимание электрической схемы подключения критически важно не только для корректного монтажа устройства, но и для его последующей юридической значимости.

Основные точки интеграции включают цепь зажигания, датчик скорости, CAN-шину и источники питания, причем ошибки соединения ведут к неисправностям или аннулированию поверки.

Ключевые компоненты системы тахографа и их функции

Тахограф представляет собой комплексное устройство, предназначенное для регистрации параметров движения транспортного средства, а также соблюдения водителем режимов труда и отдыха. Ключевые компоненты системы обеспечивают сбор, шифрование, хранение и отображение данных, что является обязательным требованием для коммерческого транспорта.

Каждый элемент системы выполняет строго определённую функцию, а их совместная работа гарантирует точность и достоверность фиксируемой информации. От правильности подключения всех компонентов зависит корректность показаний тахографа и, следовательно, соответствие законодательным нормам.

Компонент	Функция
Датчик скорости	Фиксирует скорость движения ТС, пройденное расстояние и передаёт данные на тахограф через импульсный сигнал. Устанавливается на коробку передач.
Блок СКЗИ	Обеспечивает криптографическую защиту данных (шифрование/расшифровка), хранит уникальные ключи безопасности. Обязателен для тахографов в РФ.
Считыватель карт	Идентифицирует пользователей (карты водителя, предприятия, контролёра) и разграничивает доступ к данным тахографа.
Дисплей	Отображает текущую информацию: скорость, время вождения/отдыха, предупреждения о нарушениях, статус системы.
Принтер	Печатает отчёты по требованию (суточная активность, события, технические данные) для проверки контролирующими органами.
Клавиатура	Позволяет вводить данные (выбор режима работы, ручное указание деятельности), управлять меню и запрашивать распечатки.
GPS-модуль	Фиксирует географические координаты и время, синхронизирует внутренние часы тахографа со спутниковыми сигналами.
CAN-шина	Обеспечивает обмен данными между тахографом и бортовой сетью автомобиля (скорость, обороты двигателя, зажигание).
Резервная батарея	Поддерживает работу часов и сохранность данных при отключении основного питания (например, во время замены АКБ).

Обязательный пункт: сертифицированные мастерские для установки

Установка тахографа – не просто техническая процедура, а юридически значимое действие, строго регламентированное законодательством РФ (Приказ Минтранса № 36, Технический регламент Таможенного союза ТР ТС 018/2011). Самостоятельный монтаж или обращение в неаттестованные сервисы делает устройство нелегитимным, влечет аннулирование его данных как доказательной базы и блокировку режимов работы.

Калибровка, пломбировка и активация тахографа требуют специального оборудования, программного обеспечения и криптографических ключей, доступных только мастерским с действующим аттестатом ФБУ "Росавтотранс". Такие центры вносятся в официальный реестр Росавтотранса, а их специалисты проходят обязательную сертификацию для работы с цифровыми (СКЗИ) и аналоговыми модулями.

Ключевые требования к мастерским

• Наличие аккредитации от ФБУ "Росавтотранс" с указанием типов тахографов (ЕСТР, СКЗИ) для монтажа.
• Обязательная регистрация установленного устройства в информационной системе ФБУ "Росавтотранс" (ИС "Тахография").
• Выдача полного пакета документов:
  • Акт выполненных работ (форма ТТН-2).
  • Сертификат калибровки с голограммой.
  • Пин-конверты для активации СКЗИ (для цифровых моделей).

Последствия нарушений	Правовые основания
Штрафы для водителя (до 5 000 руб.) и юрлица (до 50 000 руб.) по ст. 11.23 КоАП РФ	Недействительность данных тахографа при проверках
Принудительный демонтаж устройства и повторная установка в аккредитованном центре	Отсутствие записи в ИС "Тахография"
Блокировка допуска к международным перевозкам (для ЕСТР)	Несоответствие требованиям Приказа Минтранса № 36

Проверить статус мастерской можно через официальный реестр на сайте rosavtotransport.ru в разделе "Тахографический контроль". Только документальное подтверждение работ от аттестованного центра гарантирует юридическую силу показаний тахографа и отсутствие претензий со стороны контролирующих органов.

Выбор места для монтажа головного устройства в кабине

Основная задача – обеспечить водителю беспрепятственный доступ к экрану и органам управления тахографа без отрыва от контроля дорожной ситуации. Устройство должно быть надежно зафиксировано, защищено от вибраций и механических повреждений, а его подключение к бортовой сети и датчикам – соответствовать техническим требованиям производителя.

Обязательным условием является сохранение работоспособности штатных систем автомобиля. Монтаж не должен перекрывать обзор, мешать использованию рулевого колеса, педалей или переключателей, а также нарушать целостность критически важных элементов конструкции (подушек безопасности, проводки).

Критерии выбора оптимального расположения

• Безопасность и эргономика:
  • В зоне прямой видимости водителя (без необходимости поворачивать голову)
  • В пределах легкой досягаемости руки (для управления кнопками/слотом карт)
  • Без создания бликов на экране от естественного/искусственного света
• Защита и надежность:
  • Вдали от источников сильного тепла (печка, дефлекторы)
  • Минимизация риска случайного задевания ногами или грузом
  • Использование штатных или сертифицированных кронштейнов

Распространенные варианты установки

Расположение	Преимущества	Недостатки/Ограничения
Над центральной консолью	Хорошая видимость, минимальное отвлечение от дороги	Может перекрывать обзор или вентиляционные решетки
На торпедо справа от руля	Удобный доступ, сохранение обзора приборов	Риск бликов, возможное затруднение доступа к прикуривателю
В нише под магнитолой	Защищенность от повреждений, эстетичность	Сложность обзора/доступа на ходу, нагрев от аудиоаппаратуры
На кронштейне у лобового стекла	Универсальность, легкая читаемость	Может мешать обзору, требует аккуратной прокладки проводов

Важно! Окончательный выбор места согласовывается с требованиями ЕСТР (для международных перевозок) или закона № 285-ФЗ (для РФ). Запрещена установка в зонах срабатывания подушек безопасности или на подвижных элементах панели. Монтаж должен выполняться аккредитованным мастером с последующей пломбировкой и внесением данных в карточку СКЗИ.

Подключение к источнику постоянного питания (АКБ)

Прямое соединение тахографа с аккумулятором гарантирует бесперебойную работу памяти и часов реального времени при выключенном двигателе. Для этого используются два обязательных силовых провода: постоянный «+» и постоянный «-», подключаемые напрямую к клеммам АКБ без промежуточных выключателей.

Сечение проводов должно соответствовать потребляемой мощности устройства (обычно 1.5–2.5 мм²). Обязательно устанавливается предохранитель на плюсовой провод вблизи клеммы АКБ (номинал 5–10 А), защищающий цепь от короткого замыкания. Минусовой кабель фиксируется на кузовной массе или отрицательной клемме батареи.

Ключевые требования и последовательность

Обязательные условия:

• Используйте только медные провода с термостойкой изоляцией
• Избегайте скруток – применяйте клеммные колодки или пайку
• Прокладывайте трассу вдали от подвижных элементов и нагревающихся поверхностей

Порядок подключения:

1. Отсоедините минусовую клемму АКБ
2. Зафиксируйте предохранитель на плюсовом проводе (макс. 30 см от батареи)
3. Подключите «+» провод к свободному выводу предохранителя, второй вывод – к клемме АКБ+
4. Закрепите «-» провод на кузовном болте (зачистив краску) или клемме АКБ-
5. Восстановите соединение АКБ, проверьте цепь тестером

Параметр	Требование	Последствия нарушения
Напряжение	12В ±15% / 24В ±10%	Сбой калибровки, повреждение плат
Потребляемый ток (режим сна)	≤ 2 мА	Разряд АКБ за 1–2 недели простоя
Сечение кабеля	≥ 1.5 мм² (12В) / ≥ 1.0 мм² (24В)	Перегрев проводки, потеря напряжения

Важно: Параллельное подключение датчика ABS или блока СКЗИ требует отдельного питания через дополнительные предохранители. После монтажа проверьте отсутствие падения напряжения под нагрузкой – расхождение с напряжением на клеммах АКБ не должно превышать 0.3В.

Соединение с зажиганием для контроля работы двигателя

Подключение тахографа к цепи зажигания транспортного средства является обязательным требованием для корректной фиксации времени работы двигателя. Этот сигнал позволяет тахографу определять моменты запуска и остановки силового агрегата, что критически важно для регистрации периодов "отдыха", "готовности" и "вождения".

Провод тахографа подключается к управляемой плюсовой линии замка зажигания (+12V или +24V), появляющейся при включении ключа в положение "Ignition" или "ON". Напряжение должно пропадать при переводе ключа в положение "ACC" или "OFF". Используется специальный кабель (часто оранжевый или с маркировкой "Klemme 15") согласно схеме производителя устройства.

Особенности подключения и контроля

Типовые точки подключения:

• Штатный разъем диагностической колодки (OBD) автомобиля
• Клемма "15" на блоке предохранителей
• Провод управления бензонасосом (через реле)
• Цепь катушки зажигания (для дизелей - цепь стоп-сигнала или датчика скорости)

Контрольные параметры сигнала:

1. Напряжение при работающем двигателе: +12V ±1V (легковые) / +24V ±2V (грузовые)
2. Длительность провалов напряжения: не более 5 мс для корректного детектирования работы
3. Отсутствие паразитных импульсов при выключенном зажигании

Последствия некорректного подключения:

Постоянный +12V	Непрерывная запись "вождения"
Отсутствие сигнала	Ошибка "Нет зажигания", блокировка записи
Нестабильное напряжение	Самопроизвольные переключения режимов работы

Проверка осуществляется мультиметром: при включенном зажигании фиксируется номинальное напряжение, при выключении - значение близкое к 0V. Для цифровых тахографов дополнительно используется диагностическое ПО для анализа качества сигнала.

Интеграция с датчиком скорости автомобиля (VSS сигнал)

Тахографу требуется точная информация о скорости движения транспортного средства для корректной регистрации данных. Сигнал VSS (Vehicle Speed Sensor) служит основным источником этих данных, формируя импульсы, частота которых пропорциональна скорости вращения вала КПП или колеса.

Подключение к VSS осуществляется через выделенный провод тахографа, маркированный как "Speed Signal" или "VSS Input". Важно обеспечить физическую совместимость разъемов и корректную распиновку согласно схеме производителя тахографа и спецификации автомобиля.

Схемы подключения сигнала скорости

Основные варианты интеграции с датчиком скорости:

• Прямое подключение к аналоговому датчику: Используется для датчиков индуктивного (магнитного) типа. Тахограф считывает импульсы напряжения, генерируемые при прохождении зубцов шестерни мимо чувствительного элемента датчика. Требует подключения к сигнальному проводу VSS и массе датчика.
• Подключение к CAN-шине: В современных автомобилях сигнал скорости часто передается по цифровой CAN-шине. Тахограф с CAN-интерфейсом получает данные через адаптер, подключаемый к диагностическому разъему OBD-II или напрямую к шине. Не требует вмешательства в проводку датчика.
• Использование GPS-модуля: Некоторые тахографы используют сигнал скорости от встроенного или внешнего GPS-приемника. Требует наличия стабильного спутникового сигнала, может быть менее точным при резких маневрах.

Критические аспекты подключения:

1. Тип сигнала: Определите, генерирует ли датчик аналоговые импульсы (синусоида/прямоугольник) или данные доступны только через CAN.
2. Амплитуда и частота: Убедитесь, что выходные параметры датчика (напряжение, число импульсов на км) соответствуют требованиям тахографа.
3. Защита от помех: Сигнальный провод должен быть экранирован и проложен вдали от силовых кабелей. При необходимости установите фильтр помех.

Тип подключения	Необходимое оборудование	Особенности монтажа
Аналоговый VSS	Проводка, разъемы, экран	Прямая коммутация, проверка полярности
CAN-шина	CAN-адаптер, K-линия	Программирование адаптера, идентификация PGN
GPS	GPS-антенна, приемник	Обеспечение видимости спутников

После подключения обязательна калибровка тахографа для точного соответствия числа импульсов VSS пройденному расстоянию. Ошибки подключения приводят к некорректной фиксации скорости и пробега, что является нарушением законодательства.

Подсоединение к CAN-шине автомобиля (для цифровых моделей)

Цифровые тахографы подключаются к CAN-шине автомобиля для автоматического считывания параметров движения: скорости, пробега, работы двигателя и других данных. Это исключает необходимость механических датчиков и повышает точность регистрации. Подключение выполняется через диагностический разъем OBD-II или путем прямого врезания в CAN-провода.

Для корректной работы требуется программная настройка тахографа под конкретную марку и модель ТС. Ошибки при подключении приводят к сбоям в передаче данных, некорректным показаниям или повреждению электроники автомобиля. Работу должны выполнять аккредитованные специалисты с допуском к установке тахографов.

Ключевые этапы подключения

Необходимые материалы и инструменты:

• Адаптер CAN-шины (идет в комплекте с тахографом)
• Разветвитель OBD-II (при подключении через диагностический разъем)
• Изолента, термоусадка, монтажные клипсы
• Мультиметр для идентификации проводов
• Схема электропроводки конкретного автомобиля

Последовательность действий:

1. Определите расположение CAN-шины (обычно в районе рулевой колонки или под приборной панелью)
2. При подключении через OBD-II:
   • Установите разветвитель в диагностический разъем
   • Соедините адаптер тахографа с разветвителем
3. При прямом подключении:
   • Найдите CAN-H (оранжевый/черный) и CAN-L (оранжевый/коричневый) провода
   • Врежьте адаптер в провода методом скрутки с пайкой или через прокалывающие коннекторы
   • Надежно изолируйте соединения
4. Закрепите провода стяжками, исключив провисание и контакт с подвижными деталями
5. Выполните калибровку тахографа с помощью сертифицированного ПО

Распространенные ошибки:

Ошибка	Последствие	Решение
Перепутаны CAN-H и CAN-L	Отсутствие связи с ЭБУ	Проверить распиновку мультиметром
Плохая изоляция соединений	Короткое замыкание	Переделать соединения с термоусадкой
Игнорирование схемы производителя	Повреждение CAN-сети	Использовать только документацию для конкретной модели авто

После установки обязательна проверка считыванием данных через карту водителя и тест-драйвом. Тахограф должен автоматически регистрировать движение, остановки и режимы работы. При отсутствии сигнала с CAN-шины цифровые модели переходят в аварийный режим с ручным вводом данных.

Схема подключения татографа: монтаж датчика движения (на КПП или кардане)

Датчик движения (ДД) – ключевой компонент тахографа, фиксирующий скорость и пробег ТС. Он монтируется на коробке передач (КПП) или карданном валу, преобразуя механические импульсы вращения в электрические сигналы. Корректная установка обеспечивает точность данных и соответствие требованиям ЕСТР/СРТС.

Ошибки при монтаже приводят к искажению информации, сбоям в работе тахографа и штрафам при проверках. Работы требуют профессионального оборудования и соблюдения регламентов производителя.

Этапы монтажа датчика движения

1. Выбор места установки:

• На КПП: Через технологическое отверстие, обеспечивающее контакт с шестернёй.
• На кардане: На фланце или корпусе с использованием кронштейна, синхронизировано с вращением вала.

2. Подготовка и крепление:

1. Очистка поверхности от грязи/масла.
2. Разметка точек сверления (при необходимости).
3. Фиксация кронштейна болтами с контролем затяжки.
4. Установка ДД в посадочное гнездо с герметизацией соединения.

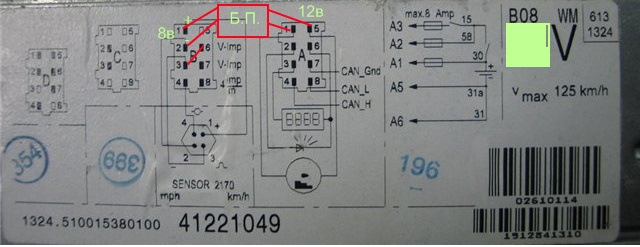

3. Электрическое подключение:

Цвет провода ДД	Назначение	Подключение к тахографу
Красный	Питание (+12В)	Клемма +12V (IGN)
Чёрный	Земля (GND)	Клемма GND
Синий/Зелёный	Сигнальный импульс	Клемма "Speed Sensor"
Экран	Защита от помех	Корпус тахографа

4. Калибровка:

• Ввод коэффициента импульсов (k-фактора) в тахограф.
• Проверка показаний скорости/пробега через диагностическое ПО.
• Пломбирование соединений.

Важно: При монтаже на кардан расстояние от ДД до вала должно исключать вибрационные помехи. Запрещено размещать кабель вблизи высоковольтных проводов или источников тепла. Обязательна проверка индукционного зазора (0.5-1.2 мм) щупом.

Типы разъемов датчика движения: 5-pin vs 6-pin

Подключение датчика скорости (ДС) к тахографу напрямую влияет на корректность фиксации пробега и режима работы водителя. Разъемы этого датчика имеют ключевые конструктивные различия, определяющие их совместимость с оборудованием и сложность монтажа.

Основные типы разъемов – 5-контактный (5-pin) и 6-контактный (6-pin). Выбор между ними зависит от модели тахографа, года выпуска ТС и стандартов производителя. Ошибка в подборе коннектора приведет к сбоям в работе системы.

Ключевые отличия 5-pin и 6-pin разъемов

Назначение контактов:

• 5-pin: Стандартная распиновка: +12V, GND (масса), Сигнал ДС, CAN-H, CAN-L. Отсутствует выделенная линия для диагностики.
• 6-pin: Добавлен отдельный контакт для диагностического интерфейса (K-Line или аналоги). Пример распиновки: +12V, GND, Сигнал ДС, CAN-H, CAN-L, Диагностика.

Совместимость и применение:

Тип разъема	Где применяется	Особенности подключения
5-pin	Более старые тахографы (например, ранние модели VDO/Siemens), некоторые грузовики азиатского производства	Требует точного соответствия распиновки. Не поддерживает прямое диагностическое считывание через ДС.
6-pin	Современные цифровые тахографы (СКЗИ, ЕСТР), большинство европейских ТС (Scania, MAN, Volvo, Mercedes)	Позволяет проводить диагностику без отключения тахографа. Часто оснащен фиксатором от случайного отсоединения.

Важные нюансы:

1. Механическая совместимость: 6-pin разъем физически не вставится в 5-pin гнездо тахографа и наоборот.
2. Распиновка: Цвета проводов и назначение контактов могут отличаться у разных производителей! Всегда сверяйтесь со схемой конкретного ТС.
3. Ошибки: Неправильное соединение повредит тахограф или датчик. При сомнениях обратитесь к специалисту.

Правила прокладки проводов: защита от повреждений

Провода питания тахографа и датчиков должны прокладываться максимально скрыто от случайного контакта. Оптимальные трассы проходят под обшивкой салона, внутри кабельных каналов или за приборной панелью. Избегайте участков с острыми кромками кузова или подвижными элементами рулевого управления.

Обязательно используйте гофрированные пластиковые трубки или специальные текстильные оплетки на всем протяжении кабелей. Это защитит изоляцию от перетирания, воздействия влаги и высоких температур в моторном отсеке. Фиксируйте проводку пластиковыми хомутами с шагом не более 30 см, исключая провисание.

Ключевые требования к монтажу

• Сепарация цепей: Силовые кабели (12/24В) и сигнальные линии датчиков скорости/движения прокладываются раздельно с зазором минимум 15 см. Пересечение допускается только под прямым углом.
• Защита в зонах риска: При проходе через металлические перегородки устанавливайте резиновые или пластиковые втулки. В местах контакта с кузовом применяйте дополнительный слой термостойкой изоленты.
• Безопасное подключение: Питание берите только через штатные предохранители автомобиля. Используйте обжимные клеммы с изоляцией вместо скруток, все соединения изолируйте термоусадкой.

Контрольная точка: После монтажа проверьте отсутствие натяжения проводов при полном повороте руля и максимальном ходе педалей. Кабели не должны касаться вращающихся валов, элементов подвески или нагретых поверхностей глушителя.

Зона прокладки	Рекомендуемая защита	Запрещенные действия
Моторный отсек	Термостойкая гофра + металлические скобы	Крепление к топливным магистралям
Салон	Пластиковые каналы + нейлоновые стяжки	Прокладка под ковриками
Дверные проемы	Гибкие трубки + фиксация на штатной проводке	Жесткая фиксация к подвижным дверным жгутам

Важно: Все точки подключения к бортовой сети должны быть обесточены перед началом работ. Используйте провода сечением не менее 1.5 мм² для силовых цепей и 0.75 мм² для сигнальных линий согласно техническим требованиям производителя тахографа.

Экранирование кабелей для защиты от помех

Экранирование кабелей – критически важный этап при подключении тахографа, так как наводки от бортовой сети автомобиля или внешних источников способны искажать сигналы датчиков скорости и движения. Особенно уязвимы низковольтные аналоговые линии (например, от индуктивного датчика) и цифровые шины (CAN, K-Line), передающие данные к тахографу.

Без качественного экрана электромагнитные помехи от генератора, системы зажигания, мощных потребителей или близлежащих кабелей вызывают сбои в работе устройства: ложные срабатывания, "плавание" показаний скорости, ошибки позиционирования или полную потерю сигнала. Это ведёт к некорректной регистрации данных и нарушению законодательных требований.

Ключевые аспекты экранирования для тахографа

Принцип действия экрана: Оплётка или фольга вокруг токоведущей жилы кабеля выполняет роль барьера. Она поглощает внешние электромагнитные поля (радиопомехи, наводки) и замыкает их на "землю" (массу автомобиля), не позволяя им достичь сигнальных проводников.

Типы экранов и их применение:

• Фольгированный экран (Foil Shield): Тонкий слой алюминиевой фольги с дренажным проводом. Подходит для защиты от высокочастотных помех. Чаще используется в кабелях CAN/LIN-шины тахографа.
• Оплёточный экран (Braided Shield): Сетка из медных или лужёных проволок. Обеспечивает лучшую механическую прочность и защиту в широком частотном диапазоне. Рекомендуется для кабеля датчика скорости.
• Комбинированный экран (Foil + Braid): Максимальная степень защиты. Применяется в условиях сильных помех или для длинных кабельных трасс.

Правила подключения экрана:

1. Экран должен заземляться только с одной стороны (обычно со стороны тахографа или блока согласования). Заземление с двух сторон создаёт "земляную петлю", усиливая помехи.
2. Место контакта экрана с массой автомобиля должно быть чистым, без краски и коррозии, с надёжным болтовым соединением или клеммой.
3. Дренажный провод фольгированного экрана надёжно припаивается или обжимается к клемме заземления.
4. Экран не должен контактировать с сигнальными контактами разъёма тахографа или датчика.

Дополнительные меры защиты:

Мера	Назначение
Скрутка сигнальных пар	Снижает индуктивную связь между проводами и восприимчивость к помехам (особенно для CAN-шины).
Фильтрующие ферритовые кольца	Устанавливаются на кабель у разъёма тахографа для подавления ВЧ-шумов.
Прокладка вдали от источников помех	Минимальное расстояние 30-50 см от силовых кабелей, катушек зажигания, генератора.

Важно: Используйте только специализированные экранированные кабели, сертифицированные для применения в автомобилях. Нарушение целостности экрана (надрезы, перегибы) или неправильное заземление сводят его эффективность к нулю. Все соединения должны быть герметизированы для защиты от влаги и окисления.

Обнуление одометра тахографа при установке

Обнуление показаний одометра тахографа выполняется исключительно при монтаже нового оборудования или замене датчика скорости. Данную операцию проводит аккредитованный мастер в специализированном сервисном центре с использованием калибровочного программного обеспечения. Процедура синхронизирует отсчет километража с момента установки.

Автоматическое обнуление происходит при первом включении тахографа после физического монтажа. Показания основного одометра (в блоке СКЗИ) и вспомогательного (в датчике скорости) сбрасываются до нуля. Это обеспечивает соответствие данных спидометру транспортного средства и точный учет пробега.

Ключевые аспекты процедуры

Обязательные условия корректного обнуления:

• Использование сертифицированного оборудования для калибровки
• Фиксация нулевых показателей в установочной табличке
• Внесение данных в электронный журнал мастерской

Самостоятельный сброс показаний без замены оборудования категорически запрещен. Несанкционированное вмешательство:

1. Нарушает требования Приказа Минтранса №36
2. Приводит к расхождению данных одометра и спидометра
3. Влечет аннулирование поверки тахографа

Юридическую силу имеют только показания, обнуленные при установке аккредитованной организацией. Все изменения фиксируются в криптографическом модуле СКЗИ, что исключает фальсификацию данных пробега.

Калибровка датчика движения: коэффициент W

Коэффициент W (импульсов на километр) – критически важный параметр датчика движения тахографа, определяющий точность фиксации пробега. Он указывает, сколько импульсов генерирует датчик при прохождении ТС расстояния в 1 км. Неверное значение W приводит к систематическим ошибкам в регистрации скорости и пройденного пути, что нарушает требования законодательства.

Расчет W выполняется при монтаже датчика и последующих калибровках. Формула зависит от типа привода датчика (карданный вал, КПП или ступица колеса) и конструктивных особенностей ТС. Обязательное условие – использование актуальных данных производителя для конкретной модели автомобиля и типа датчика. Самостоятельный подбор коэффициента без спецоборудования запрещен.

Ключевые аспекты определения коэффициента W

Для корректного расчета учитываются:

• Тип монтажа:
  • Карданный вал: W = (1000 * K) / (π * D)
  • Выходной вал КПП: W = (1000 * K * i_гп) / (π * D)
  • Ступица колеса: W = (1000 * K) / (π * D)
• Обозначения:
  • K – количество импульсов датчика за 1 оборот точки крепления
  • D – диаметр ведущего колеса (в метрах)
  • i_гп – передаточное число главной передачи
  • π ≈ 3.1416

Пример расчета для карданного вала: при K=8 имп/об, D=0.95 м:

W = (1000 * 8) / (3.1416 * 0.95) ≈ 2681.5 имп/км (округляется до целого).

Процедура калибровки включает:

1. Физический замер диаметра колес с учетом нагрузки
2. Сверку i_гп и K в документации ТС/датчика
3. Расчет W по формуле для выбранного типа монтажа
4. Ввод значения в тахограф через калибровочный режим
5. Контрольный тест-заезд с верификацией данных

Фактор ошибки	Последствие для данных тахографа
Неправильный замер D	Ошибка в регистрации пробега ≥3%
Ошибочное iгп	Систематическое завышение/занижение скорости
Некорректный K	Нарушение синхронизации с блоком СКЗИ

Работы выполняются только аккредитованными мастерскими. После калибровки в память тахографа заносится цифровая подпись, а в ТСЖТ – пломбировочная наклейка. Изменение W без повторной калибровки (например, после замены шин) влечет штрафные санкции.

Установка и подключение антенны ГЛОНАСС/GPS

Антенна ГЛОНАСС/GPS – критически важный компонент тахографа, обеспечивающий точное позиционирование транспортного средства и синхронизацию времени. Её корректная установка напрямую влияет на работоспособность системы и соответствие юридическим требованиям. Нарушение правил монтажа приводит к сбоям в передаче данных и штрафам от контролирующих органов.

Монтаж антенны требует соблюдения строгих условий по месту размещения и ориентации. Категорически запрещено устанавливать элемент внутри металлических кузовов или под обшивкой, экранирующей сигнал. Оптимальное расположение – на крыше кабины или капоте с обеспечением максимально открытого пространства над приёмником.

Ключевые этапы подключения

1. Выбор места:

• Вертикальное положение магнитного основания (без наклонов).
• Отсутствие металлических преград выше антенны (рейлинги, люки).
• Минимальное расстояние 30 см от других антенн (радио, ТВ).

2. Фиксация кабеля:

1. Протяните кабель через штатные отверстия кузова или уплотнители дверей.
2. Надежно закрепите кабель стяжками, исключая провисания и перегибы.
3. Избегайте соседства с высоковольтными проводами (индукционные помехи).

3. Подключение к тахографу:

Разъём антенны	Разъём тахографа	Особенности
FAKRA (синий, зелёный)	ANT/GPS	Защёлкивается до характерного щелчка
BNC	GPS IN	Требует фиксации контргайкой

Важно: После подключения выполните калибровку тахографа и проверьте уровень сигнала в меню устройства. Убедитесь в стабильном приёме данных со спутников (не менее 6-8 одновременно) перед началом эксплуатации.

Интеграция с кнопкой экстренного сообщения (тревожная)

Подключение тревожной кнопки к тахографу – обязательное требование для транспортных средств категорий M2, M3, N2, N3. Она активирует скрытую передачу данных о местоположении ТС в экстренной ситуации.

Кнопка монтируется в незаметном, но доступном для водителя месте (например, под панелью или в нише рулевой колонки). Её провода подключаются напрямую к блоку СКЗИ тахографа через выделенный разъём "SOS" или "Тревога".

Ключевые особенности подключения

Электрическая схема: Используется двухпроводное соединение (обычно чёрный «масса» и красный/жёлтый «сигнал»). При нажатии кнопка замыкает цепь, отправляя импульс 12В/24В на контроллер тахографа.

Алгоритм активации:

1. Длительное удержание кнопки (3-5 секунд) для предотвращения ложных срабатываний
2. Автоматическая отправка координат GPS/ГЛОНАСС через GSM-модуль тахографа
3. Фиксация события в памяти СКЗИ с меткой времени

Цвет провода	Назначение	Подключение
Красный/Жёлтый	Сигнальный провод	Клемма "SOS" на тахографе
Чёрный	Земля (Ground)	Кузов автомобиля или GND разъёма

Важно: После активации отключить сигнал можно только через диагностическое ПО или сняв питание с тахографа. Регулярно проверяйте исправность кнопки – её повреждение является нарушением Приказа Минтранса № 36.

Подключение внешнего принтера для распечатки данных

Внешний принтер для тахографа обеспечивает оперативную печать информации о рейсе, режимах труда/отдыха водителя, событиях и неисправностях. Это обязательный элемент для прохождения проверок контролирующими органами, анализа спорных ситуаций и предоставления данных заказчикам. Большинство современных цифровых тахографов (СКЗИ, ЕСТР) поддерживают подключение совместимых принтеров через стандартизированные интерфейсы.

Для корректного подключения потребуется специализированный принтер, рекомендованный производителем тахографа (например, MFiT, ACTIA, EFKON), термобумага соответствующего формата (обычно 57 мм) и исправный кабель связи. Перед началом работ убедитесь в совместимости устройств, отключите питание тахографа и проверьте заряд аккумулятора принтера (если он портативный).

Пошаговая схема подключения

1. Подготовка оборудования: Заправьте принтер рулоном термобумаги согласно инструкции производителя. Убедитесь в отсутствии механических повреждений кабеля.
2. Физическое соединение: Подсоедините кабель принтера к разъёму на корпусе тахографа (обычно маркирован значком принтера или надписью "Printer"). Для большинства моделей используется интерфейс USB Type-B или RS-232.
3. Подача питания: Включите принтер в сеть 12/24V через штатный адаптер или подключите к прикуривателю автомобиля. Активируйте кнопку питания на корпусе принтера.
4. Инициализация системы: Запустите тахограф. Устройство автоматически распознает принтер при совпадении протоколов связи. Индикация на экране тахографа (например, значок принтера) подтвердит успешное соединение.
5. Тестовая печать: Выполните пробную распечатку через меню тахографа:
   • Перейдите в раздел "Отчёты" → "Печать"
   • Выберите опцию "Тест принтера" или "Печать данных водителя"
   • Убедитесь в четкости текста, отсутствии пропусков строк и корректности даты/времени.

Критические нюансы эксплуатации

Параметр	Требование	Последствия нарушения
Совместимость	Использование моделей из официального перечня производителя тахографа	Ошибки связи, блокировка печати, аннулирование поверки
Термобумага	Ширина 57±0.5 мм, термохимический слой	Заминание бумаги, бледный текст, повреждение печатающей головки
Кабель	Оригинальный или сертифицированный аналог длиной ≤3 м	Самопроизвольное отключение, искажение данных

При возникновении ошибок печати ("Принтер не обнаружен", "Ошибка связи") выполните перезагрузку тахографа, проверьте целостность кабеля и чистоту контактов разъёмов. Для моделей с беспроводным подключением (Bluetooth) активируйте видимость принтера и выполните сопряжение через системное меню тахографа. Регулярно очищайте термоголовку принтера спиртовыми салфетками для предотвращения "пропусков" при печати.

Схема подключения тахографа: соединение с блоком индикации

Блок индикации (дисплей) подключается непосредственно к основному блоку тахографа через специальный кабельный шлейф. Этот интерфейс обеспечивает двусторонний обмен данными: передачу команд от водителя через сенсорный экран/кнопки и визуализацию информации на дисплее. Кабель обычно имеет стандартизированный разъем типа RJ12, RJ45 или специализированный коннектор в зависимости от модели устройства (например, VDO DTCO, ШТРИХ, Меркурий).

Питание дисплея осуществляется по тому же кабелю от основного блока, что исключает необходимость отдельного подключения к бортовой сети. Ключевые сигнальные линии включают шины данных (CAN, RS-485), линии синхронизации и управляющие сигналы. Длина шлейфа строго регламентирована производителем (обычно до 3-5 метров) для предотвращения потери данных и помех.

Распиновка кабеля дисплея

Типовая схема контактов разъема (на примере CAN-интерфейса):

Контакт	Назначение	Цвет провода*
1	CAN High	Оранжевый
2	CAN Low	Коричневый
3	+12V	Красный
4	Земля (GND)	Черный
5	Дополнительный сигнал	Зеленый

*Цветовая маркировка может отличаться у разных производителей

Критичные требования при монтаже:

• Запрещена скрутка или наращивание кабеля – только цельный шлейф
• Обязательная экранировка проводов данных
• Фиксация разъемов фиксаторами против вибрации
• Изоляция от контакта с металлическими частями кабины

Некорректное подключение вызывает ошибки «Нет связи с дисплеем», искажение данных или полную блокировку тахографа. После физического монтажа обязательна калибровка и активация оборудования в сервисном центре.

Монтаж считывателя карт водителя (слоты)

Считыватель карт интегрируется в цепь питания и данных тахографа согласно схеме производителя. Обязательно соблюдение полярности при подключении проводов питания (+12В и GND), а также целостности экранирующей оплетки кабелей передачи данных. Корпус устройства надежно фиксируется в зоне легкой досягаемости водителя, исключая риск механических повреждений.

После физической установки выполняется калибровка слота через сервисное меню тахографа. Проверяется распознавание карт, корректность считывания чипа и индикации статуса (световая/звуковая). Неисправный считыватель блокирует работу тахографа, поэтому монтаж требует использования оригинальных разъемов и защиты соединений от влаги.

Ключевые этапы подключения

1. Подготовка кабеля:
   • Питание: красный провод (+12В) к штатной цепи, черный (GND) к кузову
   • Данные: витая пара (TX/RX) к соответствующему порту тахографа
2. Механический монтаж:
   • Крепление в зоне 1А (зона водителя) без перекрытия приборной панели
   • Обеспечение свободного ввода/извлечения карты одной рукой
3. Электрическая проверка:
   • Замер напряжения на клеммах: 11.5–14.5В
   • Тест связи с тахографом через диагностический сканер

Ошибки монтажа	Последствия
Перепутаны провода данных	Ошибка CRC, отказ чтения карт
Плохой контакт GND	Самопроизвольные перезагрузки слота
Повреждение экрана кабеля	Помехи в передаче данных

Особенности подключения тахографов с СКЗИ (РФ)

Подключение тахографа с блоком СКЗИ требует строгого соблюдения регламентированной схемы, установленной законодательством РФ. Любое отклонение приводит к некорректной фиксации данных, сбоям криптографической защиты и автоматической аннуляции юридической силы прибора. Неправильный монтаж влечет штрафы и запрет эксплуатации ТС.

Установку и активацию могут выполнять исключительно мастерские, аккредитованные ФБУ "Росавтотранс". Самостоятельное вмешательство или обращение в несертифицированный центр нарушает целостность системы, блокирует СКЗИ и делает устройство нелегитимным. Обязательна пломбировка корпуса и кабелей после подключения.

Основные компоненты и схема подключения

Стандартная схема включает обязательные элементы с унифицированным порядком соединения:

• Источник питания: Подключение к аккумулятору через отдельный предохранитель с постоянным напряжением 12/24В. Требуется защита от скачков напряжения.
• Датчик скорости: Монтаж на КПП или редуктор с калибровкой сигнала. Используется импульсный провод (часто фиолетовый/черный).
• Антенна ГЛОНАСС/GPS: Вывод на крышу ТС с обеспечением 360° обзора неба. Соединение через экранированный кабель.
• СКЗИ-модуль: Интеграция в разрыв шины CAN. Подключается к тахографу через спецразъем с криптозащитой данных.
• Датчик движения (Tachograph Motion Sensor): Установка в труднодоступном месте кузова для контроля вскрытия.

Порядок активации после монтажа:

1. Проверка целостности экранировки всех проводов.
2. Калибровка датчика скорости и сверка показаний с одометром.
3. Активация СКЗИ через ЕСТР-карту мастерской с вводом ключей в ФГИС "Тахограф".
4. Пломбировка корпуса тахографа, СКЗИ и точек подключения.

Цвет провода	Назначение	Точка подключения
Красный	Постоянный "+"	Аккумулятор (через предохранитель)
Черный	Масса ("-")	Кузов ТС
Фиолетовый	Датчик скорости	Выход КПП/редуктора
Синий/Белый	CAN-шина	Блок СКЗИ

Важно: При замене СКЗИ (раз в 3 года) демонтаж старого блока выполняет только аккредитованный центр с перекалибровкой системы. Переподключение без криптоинициализации недействительно.

Нюансы установки ЕСТР-тахографов (международные перевозки)

Монтаж ЕСТР-устройств разрешён исключительно в мастерских, аккредитованных национальными органами (в РФ – Росавтотрансом). Эти центры имеют уникальный идентификационный номер, вносимый в память прибора при активации. Установка сторонними организациями или самостоятельный монтаж автоматически аннулируют юридическую силу данных тахографа и ведут к штрафам при международных проверках.

Обязательный этап – калибровка после физической установки датчика скорости в КПП и подключения прибора к электросети ТС. Процедура включает ввод параметров транспортного средства (размер шин, передаточное число ведущего моста, коэффициент W), тестовый заезд для верификации точности показаний скорости и пробега. Результаты фиксируются в памяти устройства и на калибровочной табличке (наклейке), размещаемой в салоне.

Ключевые требования и особенности

Пломбирование критически важно. Целостность пломб мастерской гарантирует защиту от несанкционированного доступа к:

• Электропроводке тахографа
• Датчику скорости (устанавливается на КПП)
• Разъёмам прибора и блока СКЗИ (при наличии)
• Корпусу самого тахографа

Тип устройства должен строго соответствовать ТС:

Категория ТС	Требуемый тип тахографа
ТС, впервые регистрируемые после 16.06.2010	Цифровой тахограф с СКЗИ (например: ШТРИХ-TahoR, VDO DTCO 1381)
ТС, зарегистрированные до 16.06.2010	Допустимы аналоговые (шайбовые) или цифровые модели ЕСТР (без СКЗИ)

Дополнительные аспекты:

1. Активация карты предприятия: Карточка владельца ТС должна быть активирована и вставлена в тахограф во время его калибровки и при снятии данных.
2. Периодическая поверка: Требуется не реже чем каждые 2 года (или после ремонта/замены узлов ТС, влияющих на калибровку).
3. Совместимость с ТС: Прибор должен корректно работать со спидометром, фарами заднего хода, сигналом торможения и цепью массы автомобиля.

Подсоединение тахографа к штатной магнитоле (при необходимости)

Интеграция тахографа со штатной магнитолой требуется редко, но возможна в случаях, когда необходимо выводить звуковые предупреждения устройства (например, о превышении скорости или нарушении режима труда) через автомобильные динамики. Это актуально, если встроенный динамик тахографа недостаточно громкий или расположен неудобно для водителя.

Прямая электрическая коммутация между этими устройствами не предусмотрена стандартными схемами. Подключение осуществляется косвенно через аудиовход магнитолы (AUX или выделенную линию) или посредством дополнительных модулей. Крайне важно исключить вмешательство в цепи самого тахографа – его провода нельзя произвольно врезать в штатную проводку.

Основные методы подключения

Для передачи звука тахографа на магнитолу применяют следующие варианты:

• Использование AUX-входа:
  • К выходу аудиосигнала тахографа (при его наличии) подключается кабель 3.5mm jack.
  • Второй конец кабеля вставляется в AUX-разъем магнитолы.
  • На магнитоле активируется режим AUX для воспроизведения звука с тахографа.
• Через адаптер Bluetooth:
  • К аудиовыходу тахографа подключается Bluetooth-передатчик.
  • Магнитола выполняет роль Bluetooth-приемника (если поддерживает A2DP профиль).
  • Устройства сопрягаются между собой для беспроводной трансляции звука.
• Специальный аудиоинтерфейс:
  • Применяется готовый модуль или адаптер, преобразующий сигнал тахографа в формат, совместимый со скрытым аудиовходом магнитолы (например, через подключение к разъему "телефона" или "навигации").
  • Требует точного знания распиновки разъема магнитолы и профессионального монтажа.

Критически важные требования

При выполнении работ обязательно соблюдение следующих условий:

1. Сохранение целостности пломб тахографа: Любое вскрытие корпуса тахографа или подключение к его основным цепям (кроме специально предназначенного аудиовыхода) приведет к нарушению пломбировки и недействительности устройства.
2. Независимость питания: Тахограф должен запитываться напрямую от аккумулятора через отдельный предохранитель (как требует схема установки), а НЕ через цепи магнитолы.
3. Отсутствие помех: Аудиокабели или адаптеры не должны создавать электромагнитные помехи для работы тахографа или CAN-шины автомобиля.
4. Профессиональный монтаж: Из-за риска повредить оборудование или нарушить законодательные нормы работы должны выполняться в сертифицированном установочном центре.

Преимущества	Риски
Лучшая слышимость предупреждений	Неправильная установка аннулирует поверку тахографа
Использование штатной акустики	Потенциальные помехи в аудиосистеме
Удобство для водителя	Сложность и стоимость работ

Решение о подключении должно приниматься с четким пониманием, что первична корректная и легальная установка самого тахографа по утвержденной схеме. Интеграция со звуковой системой – второстепенная опция, допустимая только при сохранении всех требований к основному устройству.

Проверка цепи питания: мультиметром и осциллографом

Стабильное питание – критичное условие для корректной работы тахографа. Неполадки в цепи (обрывы, плохие контакты, просадки напряжения) приводят к сбоям в записи данных, ошибкам инициации или самопроизвольным отключениям устройства. Проверка напряжения питания – первый диагностический шаг при подобных симптомах.

Для комплексной диагностики используются два инструмента: мультиметр (тестер) для базовых замеров напряжения и целостности цепи, и осциллограф – для анализа качества питания (выявления помех, провалов напряжения). Работы проводятся при включенном зажигании и/или работающем двигателе, в точках подключения тахографа согласно схеме производителя транспортного средства.

Последовательность проверки мультиметром

Цель: Проверить наличие напряжения, его уровень, целостность проводов и контактов.

1. Подготовка: Найдите цепь питания тахографа (обычно "массовый" провод (GND) и "+12V" или "+24V" постоянного напряжения). Сверьтесь с электрической схемой авто.
2. Замер напряжения:
   • Переведите мультиметр в режим измерения постоянного напряжения (DCV, диапазон 20V или 200V).
   • Подключите черный щуп к надежной "массе" (кузов, минус АКБ).
   • Красным щупом последовательно коснитесь контактов питания на разъеме тахографа (или в точках подключения цепи до него).
3. Анализ:
   • Напряжение отсутствует: Обрыв в цепи питания или неисправное реле/предохранитель.
   • Напряжение ниже нормы (менее 11.5V для 12V систем / 23V для 24V систем при работающем двигателе): Плохой контакт, коррозия, слабый генератор, разряженный АКБ.
   • Напряжение в норме (~13.5-14.5V для 12V / ~27-28V для 24V при работающем ДВС): Базовая цепь исправна, требуется анализ качества напряжения осциллографом.
4. Прозвонка цепи: Проверьте целостность проводов ("+12V/+24V" и "массы") от источника до тахографа мультиметром в режиме прозвонки/сопротивления (отсоединив разъемы!).

Анализ осциллографом

Цель: Выявить невидимые для мультиметра проблемы: пульсации, провалы, высокочастотные помехи.

1. Подключение: Подключите щупы осциллографа параллельно цепи питания тахографа (черный – к "массе", красный – к "+12V/+24V"). Используйте минимальную длину проводов щупов и зажимы "крокодил" для надежного контакта.
2. Настройка:
   • Режим: DC (постоянное напряжение).
   • Вольтаж: 5V/дел или 10V/дел (чтобы сигнал занимал большую часть экрана).
   • Время развертки: Начните с 10-20 мс/дел, затем регулируйте для детализации (100 мс/дел для долгих просадок, 1 мс/дел для пульсаций).
   • Запуск: Auto или по фронту.
3. Интерпретация сигнала:

   Идеал	Прямая линия с минимальными отклонениями (~13.5-14.5V ±0.1-0.2V для 12V).
   Пульсации	Синусоидальные колебания (50-100Гц или выше). Причина: Неисправный диодный мост генератора, слабый АКБ.
   Провалы (Dip)	Кратковременные падения напряжения. Причина: Включение мощных потребителей (стартер, фары, обогревы), плохой контакт.
   Выбросы (Spike)	Кратковременные скачки напряжения. Причина: Коммутация индуктивных нагрузок (реле, двигатели), неисправный регулятор генератора.
   Высокочастотный шум	Мелкие хаотичные колебания. Причина: Помехи от систем зажигания, генератора, других ЭБУ, плохое экранирование.

4. Действия: Выявленные помехи требуют устранения их источника: замена генератора/регулятора, очистка контактов массы АКБ и кузова, проверка АКБ, установка дополнительных фильтров питания или подавление помех в их источнике.

Тестирование сигнала скорости после монтажа тахографа

После установки тахографа критически важно проверить корректность передачи сигнала скорости. Ошибки на этом этапе приведут к некорректной регистрации пробега, нарушениям в учете режима труда и штрафам при проверках. Тестирование выполняется при неподвижном автомобиле с помощью диагностического оборудования и в движении.

Первичная проверка осуществляется через сервисное меню тахографа или диагностический сканер. Убедитесь, что устройство распознает сигнал датчика скорости при вращении ведущих колес (на подъемнике) или по данным CAN-шины. Показания должны соответствовать эталонным значениям спидометра с погрешностью не более 2-3 км/ч.

Порядок контроля в дорожных условиях

Проведите тест-драйв, сравнивая данные с трех источников:

• Показания тахографа в режиме реального времени
• Значения штатного спидометра автомобиля
• Данные GPS-трекера или мобильного приложения (например, Waze)

Критерии успешного тестирования:

1. Отсутствие задержек в отображении скорости на тахографе
2. Погрешность ≤ 5% относительно GPS-данных на скоростях свыше 40 км/ч
3. Стабильная фиксация нулевой скорости при остановке

Тип неисправности	Возможная причина
Скорость не отображается	Обрыв провода, неверное подключение к CAN-адаптеру
Прерывистый сигнал	Плохой контакт в разъемах, поврежденная экранировка
Постоянное завышение/занижение	Неправильная калибровка коэффициента импульсов (K-фактора)

При обнаружении расхождений выполните калибровку коэффициента импульсов через сервисное ПО тахографа. Для цифровых устройств (СКЗИ/ЕСТР) эту операцию должен проводить аккредитованный специалист с фиксацией в карте установки.

Диагностика ошибок подключения через ПО тахографа

Современное ПО тахографа (например, VDO DTCO, Siemens VDO, EFAS) включает инструменты для выявления неисправностей в схеме подключения. При запуске диагностического модуля система автоматически сканирует цепи датчиков скорости, блока СКЗИ, антенны ГЛОНАСС/GPS и шины CAN. Программа проверяет целостность сигналов и соответствие напряжения эталонным значениям.

Критические ошибки отображаются в виде кодов (например, E01-E99) с расшифровкой в журнале событий. Для верификации физического подключения используйте функцию «Тест оборудования»: ПО последовательно запрашивает ответ от каждого узла через диагностический разъем OBD-II или RS-232. Отсутствие ответа от конкретного устройства указывает на обрыв провода или несовместимость компонентов.

Алгоритм диагностики распространенных ошибок

Типичные коды неполадок и методы устранения:

Код ошибки	Компонент	Действия
E04/E05	Датчик скорости	Проверить распиновку фишки (контакты 9-12 разъема FMS), замерить сопротивление (55-85 Ом)
E11	Модуль СКЗИ	Убедиться в наличии +12V на красном проводе, перепрошить криптоблок
E22	CAN-шина	Тестировать сопротивление между CAN-H (оранжевый) и CAN-L (серый) – должно быть 60 Ом

Ключевые этапы программной верификации:

1. Запуск «Мастера диагностики» в ПО тахографа
2. Сравнение текущей конфигурации оборудования с эталонной в разделе «Системная информация»
3. Анализ графика сигналов датчиков в реальном времени (должны отсутствовать хаотичные пики)

Важно: 95% ошибок подключения связаны с:

• Некорректным соединением экранированных кабелей (замыкание оплетки на массу)
• Использованием несертифицированных переходников для штатной проводки
• Отсутствием гальванической развязки при подключении к CAN-шине автомобиля

Контроль работы датчика движения на разных скоростях

Датчик движения (ДД) в тахографических системах фиксирует скорость вращения колеса через импульсы, передавая данные на тахограф для расчёта пройденного расстояния и скорости ТС. Корректность его работы критична на всём диапазоне скоростных режимов – от маневрирования на парковке до движения по трассе.

Для верификации сигнала ДД используется схема подключения с контролем амплитуды и частоты импульсов. Тахограф сопоставляет поступающие данные с информацией от спидометра и блока управления двигателем (через CAN-шину), выявляя расхождения. При несоответствиях генерируется ошибка и запись в память устройства.

Особенности контроля на ключевых скоростных интервалах

Алгоритмы диагностики учитывают специфику работы датчика в разных условиях:

• 0-5 км/ч: Анализируется стабильность низкоамплитудных сигналов при трогании и маневрах. Проверяется отсутствие "пропусков" импульсов из-за люфтов или загрязнений.
• 20-90 км/ч: Основной рабочий диапазон. Мониторится линейность роста частоты импульсов относительно скорости, соответствие калибровочным коэффициентам тахографа.
• Свыше 90 км/ч: Контроль на предмет "срезания" пиков сигнала (из-за электромагнитных помех или неисправности ДД) и теплового дрейфа параметров.

Тип неисправности	Проявление на скоростях	Метод детекции тахографом
Обрыв цепи	Любые	Отсутствие сигнала, код ошибки "S"
Короткое замыкание	Любые	Постоянное напряжение в линии, код "G"
Нестабильный контакт	Низкие (вибрация)	Резкие скачки амплитуды, ошибка "I"
Демпфирование сигнала	Высокие (индуктивные потери)	Снижение частоты импульсов >5%, код "F"

Важно: Калибровка ДД выполняется при установке тахографа с использованием эталонного стенда, имитирующего различные скорости. Периодическая проверка в реальных условиях (например, сличение показаний тахографа и GPS-трекера) рекомендована для раннего выявления отклонений.

Проверка корректности фиксации режимов труда

После физического монтажа тахографа критически важно удостовериться, что устройство корректно регистрирует смены деятельности водителя. Ошибки фиксации режимов (управление, отдых, работа, доступность) ведут к нарушениям трудового законодательства и штрафам при проверках.

Валидация выполняется через тестовые поездки с последовательной сменой режимов, сравнивая действия водителя с данными в распечатках и цифровых отчетах. Особое внимание уделяют синхронизации переключений с фактическими событиями (остановка двигателя, начало движения).

Ключевые аспекты проверки

• Совпадение временных меток: задержка между реальным действием (например, парковкой) и сменой режима на тахографе не должна превышать 1 минуты
• Автоматическое переключение: режим "Управление" должен активироваться только при движении ТС с работающим двигателем
• Ручной ввод: корректность регистрации периодов "Работа" и "Доступность" при ручном выборе водителем

Тестовое действие	Ожидаемая запись	Допустимое отклонение
Запуск двигателя	Автопереход в "Управление"	±15 сек
Остановка с заглушенным двигателем	Режим "Отдых" или "Работа"	Менее 1 минуты
Ручной выбор "Доступность"	Четкая фиксация без самопроизвольных смен	0 секунд

Обязательно сверяйте данные с карты водителя и модуля СКЗИ – расхождения свидетельствуют о некорректной работе датчиков движения или ошибках подключения питания тахографа. Фиксация режима "Отдых" при движении ТС указывает на критическую неисправность цепи датчика скорости.

Оформление пломбировки установленного оборудования

Пломбировка тахографа – обязательная процедура после его установки, предотвращающая несанкционированный доступ и вмешательство в работу устройства. Пломбы устанавливаются на критичные точки оборудования: корпус прибора, датчик скорости, блок СКЗИ (для цифровых моделей), разъемы подключения и проводку. Нарушение целостности пломб автоматически делает показания тахографа недействительными для контролирующих органов.

Проводить пломбировку имеют право только аккредитованные мастерские, внесенные в реестр ФБУ "Росавтотранс". Владелец ТС предоставляет автомобиль с установленным тахографом, документы на транспортное средство (ПТС, СТС) и сертификат соответствия прибора. Специалист мастерской проверяет корректность монтажа, целостность компонентов и накладывает пломбы с уникальными номерами.

Ключевые этапы и документы

По завершении процедуры оформляется пакет документов:

• Акт установки пломб – фиксирует точки пломбирования, номера пломб и дату.
• Сертификат калибровки – подтверждает соответствие параметров тахографа нормам (K_w, L_w, V_max).
• Карта памяти предприятия – активируется и регистрируется в системе.

Объект пломбировки	Тип пломбы	Назначение
Корпус тахографа	Наклейка-голограмма	Защита от вскрытия
Датчик скорости	Пластиковая или свинцовая	Контроль подключения
Блок СКЗИ (НКМ)	Антивандальная наклейка	Запрет извлечения модуля
Разъемы питания	Проволочная	Фиксация соединений

Храните акты пломбировки в транспортных документах – их потребуют при проверке ГИБДД или Ространснадзора. При повреждении пломб немедленно обратитесь в аккредитованную мастерскую для повторного опломбирования, предварительно составив объяснительную о причинах инцидента.

Заполнение документации мастером (свидетельство установки)

После завершения монтажа и настройки тахографа мастер обязан оформить официальное свидетельство установки (СУ). Этот документ подтверждает соответствие работ законодательным требованиям и фиксирует ключевые параметры оборудования.

Свидетельство заполняется в двух экземплярах: один остается у владельца ТС, второй хранится в архиве мастерской. Внесение недостоверной информации влечет административную ответственность для установщика.

Обязательные реквизиты Свидетельства установки

Мастер указывает следующие данные в строгом соответствии с нормативными актами:

• Информация о транспортном средстве: марка, модель, VIN, гос. номер, категория ТС.
• Сведения о тахографе: тип (СКЗИ или ЕСТР), марка, модель, серийный номер, номер корпуса СКЗИ (при наличии).
• Данные о мастерской: наименование, адрес, номер аттестата ФБУ "Росавтотранс" (для РФ).
• Данные мастера: ФИО, номер квалификационной карты.

Критически важные пункты:

1. Дата и время установки/калибровки с точностью до минуты.
2. Контрольные параметры: постоянная ТС (k), W-значение, L-значение (размер шин).
3. Схема подключения: ссылка на приложенную графическую схему с обозначением точек соединения с цепями ТС.

Подписанное мастером свидетельство заверяется печатью аккредитованной организации. Отсутствие СУ делает эксплуатацию тахографа незаконной.

Типичные риски самостоятельной установки

Непрофессиональный монтаж тахографа приводит к критическим нарушениям в работе бортовых систем. Ошибки при подключении к CAN-шине, датчику скорости или источнику питания провоцируют сбои в передаче данных, ложные показания пробега и некорректную фиксацию режимов труда/отдыха. Это делает устройство юридически недействительным.

Физические повреждения проводки или электронных блоков при неквалифицированном вмешательстве часто требуют дорогостоящего ремонта. Короткие замыкания из-за неправильной коммутации могут вывести из строя не только тахограф, но и смежные системы автомобиля, включая блок управления двигателем или АБС.

Основные последствия неверного монтажа

• Аннулирование калибровки: Нарушение пломб или схемы подключения требует повторной поверки в аккредитованном центре.
• Юридическая нелегитимность: Контролирующие органы не признают данные прибора, что влечёт штрафы до 100 000₽ (для юрлиц) и запрет эксплуатации ТС.
• Повреждение оборудования: Перегорание плат тахографа при ошибках подключения к источнику питания (12/24V).
• Потеря гарантии: Производители снимают устройство с гарантии при выявлении некорректной установки.
• Безопасность данных: Сбои в шифровании информации из-за нарушений цепей передачи.

Последствия неправильного подключения тахографа

Неправильный монтаж тахографа – это не просто техническая ошибка, а прямая дорога к серьезным проблемам, затрагивающим юридическую, финансовую и эксплуатационную сферы деятельности владельца или оператора транспортного средства.

Ошибки при подключении питания, датчиков скорости, антенн ГЛОНАСС/GPS или блока СКЗИ (криптозащиты) приводят к некорректной работе прибора, искажению записываемых данных и, как следствие, к нарушению требований законодательства в сфере контроля режимов труда и отдыха водителей.

Основные риски и последствия

Юридические и финансовые санкции:

• Штрафы: Инспекторы ГИБДД или Ространснадзора при проверке легко выявят факт некорректной работы тахографа (отсутствие данных, ошибки, неверное время/местоположение). Это влечет штрафы по ст. 11.23 КоАП РФ: для водителей – до 5 000 руб., для должностных лиц – до 10 000 руб., для юридических лиц/ИП – до 50 000 руб. При повторных нарушениях суммы существенно выше.
• Простой и убытки: Транспортное средство с неисправным или некорректно работающим тахографом может быть отстранено от эксплуатации до устранения неполадок. Это означает простой, срыв графиков перевозок и прямые финансовые потери.
• Проблемы с карточками: Неправильное подключение может привести к повреждению карт водителя или предприятия при вставке/извлечении, что также влечет расходы на их замену.
• Аннулирование лицензий/допусков: Для перевозчиков, осуществляющих определенные виды перевозок (опасные грузы, пассажиры), систематические нарушения требований к тахографам могут стать основанием для аннулирования лицензии.

Технические неисправности и сбои:

Симптом/Ошибка	Возможная причина	Последствие
Отсутствие записи данных	Нет питания, ошибка подключения к CAN-шине, неисправность памяти	Невозможность предоставить данные для проверки, штрафы
Неверные показания скорости/пробега	Неправильное подключение датчика скорости (VSS), неверная калибровка	Искажение данных о режиме движения, превышении скорости, нарушение режима труда
Ошибки позиционирования (GPS/ГЛОНАСС)	Неправильное подключение антенны, помехи от других проводов	Некорректные данные о местоположении, маршруте, невозможность доказать место стоянки
Ошибки СКЗИ (для цифровых тахографов РФ)	Неправильное подключение блока СКЗИ, нарушение пломб	Невозможность шифрования данных, недействительность всех записей, штрафы, отстранение от эксплуатации
Самопроизвольные сбросы, зависания	Проблемы с питанием (скачки напряжения, плохой контакт массы)	Потеря данных, некорректная работа, необходимость частой перезагрузки
Повреждение тахографа или ЭБУ	Короткое замыкание, подача неверного напряжения, подключение не в те цепи	Дорогостоящий ремонт или замена оборудования, возможный выход из строя электроники автомобиля

Угрозы безопасности и мошенничество:

• Подмена данных: Умышленное неправильное подключение (например, подача питания на тахограф не через замок зажигания) может использоваться для манипуляций с записями о движении и отдыхе, что является серьезным нарушением и фальсификацией.
• Блокировка функций: Некоторые тахографы (особенно с СКЗИ) при обнаружении неавторизованного вмешательства или критических ошибок подключения могут перейти в аварийный режим или заблокировать запись данных, что приравнивается к неработоспособности.
• Повреждение бортовой сети: Короткие замыкания или перегрузки из-за неверной коммутации могут привести к выходу из строя других электронных систем автомобиля, вплоть до блокировки двигателя.

Ключевой вывод: Установку и калибровку тахографа обязательно должны выполнять сертифицированные специалисты в аккредитованных мастерских. Только это гарантирует правильное подключение, соответствие законодательству и отсутствие перечисленных выше крайне негативных последствий. Экономия на профессиональной установке многократно увеличивает риски и потенциальные убытки.

Периодичность поверки и техобслуживания системы

Поверка (метрологическая калибровка) тахографа проводится строго каждые 2 года для всех типов устройств (с СКЗИ или ЕСТР). Это регламентировано Приказом Минтранса № 36 и Техническим регламентом Таможенного союза 018/2011. Отсчёт начинается с даты установки или предыдущей поверки.

Техническое обслуживание выполняется минимум 1 раз в год независимо от пробега. Процедура включает диагностику целостности пломб, проверку соединений с датчиками, обновление ПО и контроль корректности регистрации данных. Пренебрежение ТО ведёт к сбоям и аннулированию записей.

Ключевые требования к процедурам

Процедура	Периодичность	Обязательные действия
Поверка	24 месяца	Калибровка датчика скорости, проверка временной синхронизации, нанесение новых пломб
ТО	12 месяцев	Диагностика цепи питания, тест считывания карт, очистка слотов, проверка распечатки

Внеплановая поверка необходима при:

• Замене шин с изменением радиуса качения
• Установке нового датчика скорости (ДУТ)
• Ремонте или замене элементов трансмиссии
• Нарушении заводских пломб

Результаты поверки и ТО фиксируются в сервисной книжке тахографа и заверяются подписью аккредитованного специалиста. Отсутствие отметок приравнивается к неисправности устройства.

Настройка параметров под конкретное ТС после установки

После физического монтажа тахографа критически важно адаптировать его к характеристикам транспортного средства. Без корректной калибровки устройство не пройдёт поверку и будет выдавать неверные данные.

Процедура включает ввод технических параметров автомобиля через сервисное меню прибора. Обязательные к настройке данные перечислены ниже.

Ключевые настраиваемые параметры

• Коэффициент W: Рассчитывается по формуле W = (1000 • k) / (l • z), где:

  • k – число импульсов датчика скорости за 1 км
  • l – база ТС (расстояние между осями)
  • z – количество зубьев на ведущем мосту
• Габариты шин: Ввод типоразмера покрышек (например, 275/70 R22.5)
• VIN-код: Идентификационный номер транспортного средства
• Государственный номер: Регистрационные данные авто
• Предельная скорость: Максимально разрешённая скорость для данного ТС

Этап настройки	Инструменты/Документы	Ответственное лицо
Активация сервисного режима	Калибровочная карта мастера	Аккредитованный специалист
Ввод параметров	Данные из ПТС, техпаспорта шин	Специалист сервисного центра
Проверка корректности	Контрольный пробег (5-10 км)	Водитель/мастер

Фиксация настроек завершается опломбированием устройства и выдачей калибровочной таблицы (наклейка на кузове). Данные должны строго соответствовать характеристикам ТС – любые расхождения приведут к блокировке тахографа.

Список источников

При подготовке материала о схемах подключения тахографов использовались авторитетные технические и нормативные документы, гарантирующие точность информации. Актуальность данных подтверждена последними редакциями законодательных актов и спецификаций производителей.

Ниже перечислены ключевые источники, содержащие детальные сведения о монтаже, типах разъемов и требованиях к установке тахографического оборудования на транспортные средства. Эти материалы доступны для самостоятельного изучения автолюбителями.

• Техническая документация производителей тахографов: Руководства по установке и схемы подключения для моделей VDO, Штрих, Меркурий, EFAS V2.
• Приказ Минтранса РФ № 36: Требования к эксплуатации тахографов и перечень совместимых транспортных средств.
• Европейское соглашение ЕСТР (Европейская конвенция о работе экипажей): Стандарты подключения для международных перевозок.
• ГОСТ Р ИСО 16844-2016: Технические условия для датчиков скорости и подключения к CAN-шине.
• Руководства по ремонту автомобилей: Разделы по электропроводке и диагностическим разъемам OBD-II для марок Scania, Volvo, MAN, DAF.
• Инструкции сертифицированных установочных центров: Алгоритмы калибровки и схемы соединения с блоком СКЗИ.

Видео: Видеоинструкция для мастерских по установке тахографов "ШТРИХ-Тахо RUS"


• Как самому снять бампер на Lada Priora - Пошаговый разбор

• Как увеличить октановое число бензина - присадки и приёмы

• Турбокомпрессор КамАЗ - описание, характеристики, фото и отзывы
