Схема предохранителей ВАЗ-2121 (Нива) - как найти и поменять

Статья обновлена: 18.08.2025

Предохранители в автомобиле ВАЗ-2121 защищают электрические цепи от перегрузок и коротких замыканий. Понимание их расположения и функций критически важно для безопасной эксплуатации Нивы.

Данная статья содержит актуальную схему блока предохранителей ВАЗ-2121 с подробной расшифровкой защищаемых элементов. Вы узнаете назначение каждого плавкого элемента и типовые симптомы его перегорания.

Отдельное внимание уделено правилам замены предохранителей: как безопасно извлечь неисправный элемент, подобрать корректный аналог и избежать распространенных ошибок при установке. Эти знания помогут быстро восстановить работоспособность электрооборудования своими силами.

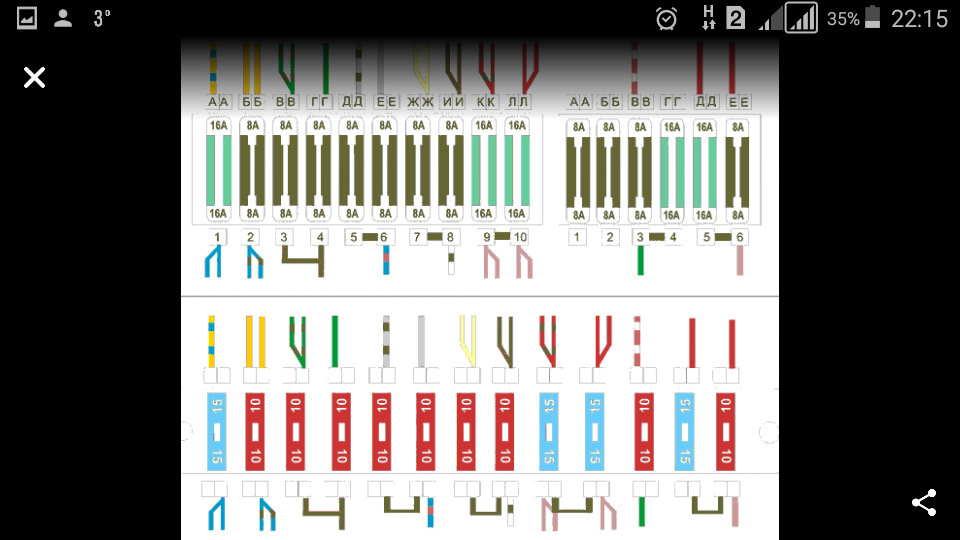

Визуальное обозначение защитных элементов на блоке

На крышке блока предохранителей ВАЗ-2121 (Нива) нанесена схематическая карта с нумерацией и пиктограммами. Каждый защитный элемент (предохранитель или реле) имеет строго закрепленную позицию, обозначенную арабской цифрой. Цифры дублируются на самом корпусе блока рядом с посадочными гнездами.

Для удобства идентификации рядом с номерами указаны:

Ключевые элементы обозначений

  • Буквенный код (например: F1, F2 – предохранители; K1, K2 – реле)
  • Номинал тока (в амперах, например: 10A, 15A)
  • Символьные пиктограммы или краткое текстовое описание защищаемой цепи:
Обозначение Расшифровка
"Масса" (общее обозначение заземления)
Габаритные огни, подсветка
●●● Стоп-сигналы
Дворчики (стеклоочистители)
Отопитель (печка)
Фары (ближний/дальний свет)

Важно: Некоторые реле помечаются аббревиатурами типа "ПТФ" (противотуманные фары) или "Стоп" (реле стоп-сигналов). Всегда сверяйтесь со схемой на конкретной крышке вашего автомобиля, так как исполнения могут незначительно отличаться.

Расшифровка номеров предохранителей на схеме

Каждому предохранителю в монтажном блоке ВАЗ-2121 присвоен уникальный номер (F1, F2 и т.д.), соответствующий его позиции на схеме. Эти номера напрямую связаны с конкретными электрическими цепями автомобиля, защищая их от перегрузок и коротких замыканий.

Понимание расшифровки номеров критично для быстрой диагностики неисправностей. Например, если перестали работать фары ближнего света, вы сразу обратитесь к предохранителям F13 и F14, а не проверяете всю систему подряд. Всегда сверяйтесь с актуальной схемой для вашего года выпуска авто.

Таблица расшифровки основных предохранителей

Номер Ток (А) Защищаемые цепи
F1 10 Задние противотуманные фонари, реле обогрева заднего стекла
F2 10 Левые габаритные огни (передний/задний), лампа багажника
F3 10 Правые габаритные огни, подсветка номера, подкапотная лампа
F4 10 Звуковой сигнал, прикуриватель
F5 20 Стеклоочистители, омыватель лобового стекла
F6 10 Указатели поворотов, аварийная сигнализация
F7 10 Стоп-сигналы, плафон освещения салона
F8 20 Обогрев заднего стекла
F11 10 Правый дальний свет фар
F12 10 Левый дальний свет фар
F13 10 Правый ближний свет фар
F14 10 Левый ближний свет фар
F15 10 Контрольные лампы (давление масла, заряд АКБ, ручной тормоз), лампы заднего хода
F16 10 Противотуманные фары

Важные нюансы:

  • Предохранители F9 и F10 (20А) обычно являются резервными и не задействованы в базовой комплектации
  • Номиналы тока (10А, 20А) строго регламентированы - запрещено устанавливать предохранители другого номинала
  • Цепи высокого потребления (например, обогрев стекла F8) всегда защищены предохранителями на 20А

Номиналы токов для каждого предохранителя ВАЗ-2121

Номиналы токов указаны в амперах (А) и строго индивидуальны для каждой цепи. Использование предохранителей с несоответствующим номиналом может привести к перегоранию электропроводки или выходу из строя оборудования.

В блоке предохранителей ВАЗ-2121 установлено 16 плавких вставок. Каждая защищает конкретную группу потребителей согласно схеме электрооборудования автомобиля.

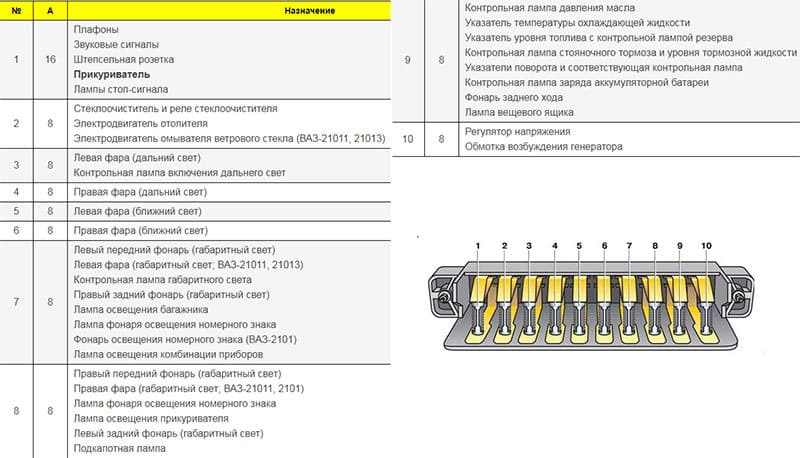

Расположение и номиналы предохранителей

Расположение и номиналы предохранителей

№ предохранителяНоминал токаЗащищаемые цепи
F1Габаритные огни (левый борт)
F2Габаритные огни (правый борт)
F3Стоп-сигналы, плафоны освещения, прикуриватель
F4Задний противотуманный фонарь, реле обогрева заднего стекла
F516АНагревательный элемент обогрева заднего стекла
F6Указатели поворотов, аварийная сигнализация
F7Ближний свет фар (левая сторона)
F8Ближний свет фар (правая сторона)
F916АДальний свет фар (левая сторона)
F1016АДальний свет фар (правая сторона)
F11Звуковой сигнал, вентилятор отопителя
F12Дворники, омыватель ветрового стекла
F13-F16РезервНе задействованы штатно

Резервные предохранители (F13-F16) имеют стандартный номинал 8А. При подключении дополнительного оборудования через эти слоты необходимо перепроверять требуемую силу тока защитной вставки.

Маркировка номинала нанесена на корпус предохранителя или верхний торец. При замене всегда сверяйте цветовую индикацию: оранжевый - 5А, коричневый - 7.5А, красный - 10А, синий - 15А, желтый - 20А.

Инструменты и материалы для безопасной замены

Правильный выбор инструментов гарантирует безопасность работ и предотвращает повреждение блока предохранителей или других элементов электрооборудования. Использование неподходящих приспособлений часто приводит к коротким замыканиям или обрыву контактов.

Подготовьте все необходимое до начала работ, исключив спешку и неосторожные действия возле электроцепей. Убедитесь в исправности инструментов и соответствии номиналов новых предохранителей.

Обязательный комплект

Обязательный комплект

  • Пинцет-захват (идет в комплекте с блоком предохранителей ВАЗ-2121) – для аккуратного извлечения предохранителей
  • Запасные предохранители – строго соответствующие номиналу (указан на крышке блока и корпусе)
  • Перчатки диэлектрические – для защиты от случайного контакта с токоведущими частями

Дополнительные приспособления

  1. Тестер-мультиметр – для проверки целостности извлеченного предохранителя
  2. Фонарик – для четкой визуализации мелких элементов блока
  3. Ватные палочки/салфетки – очистка посадочных мест от окислов
Запрещено использоватьПричина
Металлические щипцы или плоскогубцыРиск замыкания контактов и повреждения ножек предохранителя
"Жучки" или проволока вместо предохранителяПожарная опасность, риск выхода из строя электроники
Предохранители другого номиналаНевозможность защиты цепи от перегрузки

Перед установкой нового предохранителя всегда проверяйте чистоту контактных гнезд и отсутствие коррозии. Убедитесь в плотном прилегании ножек элемента без перекосов.

Как определить перегоревший предохранитель по симптомам

Признаки перегоревшего предохранителя проявляются через отказ конкретных электрических систем автомобиля. Если отдельные потребители перестали функционировать внезапно и одновременно, это первый сигнал для проверки предохранителей.

Сопоставьте неработающие приборы с их положением в монтажном блоке, используя схему на крышке блока предохранителей. Это сузит круг поиска и ускорит диагностику.

Типичные симптомы для разных цепей

Распространенные комбинации отказов:

  • Габариты, подсветка номера, приборной панели – проверьте F1 (10А)
  • Дворцы, омыватель стекла, печка – осмотрите F2 (25А)
  • Стоп-сигналы, прикуриватель, часы – тестируйте F3 (10А)
  • Поворотники, аварийка, генератор – контролируйте F4 (10А)
  • Звуковой сигнал, освещение салона – исследуйте F5 (10А)

Критичные отказы:

  1. Полное отключение зажигания (стартер не крутит) – F6 (10А)
  2. Пропадание ближнего/дальнего света фар – F7 (10А) или F8 (10А)
  3. Отказ задних противотуманных фар – F9 (10А)
  4. Неисправность бензонасоса – F10 (15А)
Дополнительный признак Рекомендуемое действие
Плавкий элемент визуально цел, но цепи не работают Прозвоните тестером контакты
Предохранитель перегорает сразу после замены Ищите КЗ в цепи: отсоедините потребители по очереди

Всегда сверяйтесь со схемой конкретной модели ВАЗ-2121 – расположение и номинал предохранителей могут отличаться в зависимости от года выпуска.

Визуальная диагностика целостности плавкой вставки

Визуальная диагностика целостности плавкой вставки

Проверка целостности предохранителя начинается с тщательного визуального осмотра его плавкого элемента через прозрачный корпус. Цель – обнаружить обрыв тонкой металлической проволоки или токопроводящей полоски внутри.

Для корректной диагностики необходим хороший свет и чистота корпуса предохранителя. Загрязнения, налет или подтеки могут затруднить осмотр, поэтому при необходимости аккуратно протрите корпус сухой чистой тряпкой.

Процесс визуального осмотра

Действуйте последовательно:

  1. Извлеките предохранитель из гнезда блока с помощью специальных пластиковых щипцов, обычно расположенных на крышке блока или в гнезде для запасных предохранителей. Никогда не используйте металлические инструменты!
  2. Осмотрите при хорошем освещении. Используйте фонарик или перенесите предохранитель в хорошо освещенное место.
  3. Изучите плавкий элемент:
    • Исправный предохранитель: Металлическая нить (проволока или полоска) видна на всем протяжении от одного контакта до другого, без разрывов. Цвет обычно однородный (серебристый, золотистый).
    • Перегоревший предохранитель: Четко виден обрыв проволоки. Часто видны следы оплавления, почернения, изменения цвета (потемнение, побеление) или разбрызганного металла на внутренней стенке корпуса вокруг места обрыва.
  4. Проверьте корпус: Убедитесь, что на нем нет трещин, сколов или оплавлений, которые также указывают на неисправность.

Ключевые визуальные признаки перегорания:

ПризнакОписание
Обрыв проволокиЧетко видимое отсутствие соединения между контактами
Почернение/оплавлениеТемные пятна, капли металла или деформация проволоки/корпуса
Изменение цвета нитиСильное побеление или посинение металла
Повреждение корпусаТрещины, сколы, видимое оплавление пластика

Важно помнить:

  • Некоторые старые или дешевые предохранители могут иметь непрозрачный корпус. Визуально проверить их невозможно – требуется прозвонка мультиметром.
  • Даже если визуально нить цела, но есть сильное потемнение или оплавление корпуса, предохранитель подлежит замене.
  • Перегорание предохранителя – симптом. Обязательно выясните и устраните причину перегрузки или короткого замыкания в цепи перед установкой нового предохранителя.
  • Никогда не заменяйте предохранитель на предохранитель большего номинала («жучок») или самодельные приспособления – это может привести к возгоранию электропроводки.

Правильное извлечение предохранителя из гнезда

Перед извлечением всегда отключайте зажигание и соответствующий потребитель энергии (например, фары или магнитолу). Убедитесь в наличии специальных пластиковых щипцов для предохранителей, которые обычно находятся в монтажном блоке или комплекте автомобиля. Никогда не используйте металлические инструменты (отвертки, пассатижи) – это может вызвать короткое замыкание.

Определите неисправный предохранитель по перегоревшей металлической нити внутри прозрачного корпуса или проверьте целостность мультиметром. Найдите его местоположение в монтажном блоке, используя схему на обратной стороне крышки блока или в руководстве по эксплуатации.

Пошаговая инструкция извлечения

Пошаговая инструкция извлечения

  1. Зафиксируйте щипцы на корпусе предохранителя – захват должен быть полным и прямым (без перекоса).
  2. Плавно потяните строго вертикально вверх, не расшатывая и не проворачивая элемент.
  3. При затрудненном извлечении слегка покачайте предохранитель из стороны в сторону, прикладывая минимальное усилие.
  4. Осмотрите гнездо после извлечения: контакты должны быть чистыми, без следов коррозии или оплавления.

Важные предупреждения:

  • Не прилагайте чрезмерных усилий – это может сломать корпус предохранителя или повредить гнездо.
  • Если предохранитель "прикипел", обработайте контакты в гнезде очистителем электрооборудования перед повторной попыткой.
  • При обнаружении оплавленного пластика или почерневших контактов в блоке – обратитесь к автоэлектрику.

Подбор новой детали: требования к номиналу

Подбор новой детали: требования к номиналу

Никогда не устанавливайте предохранитель с номиналом, превышающим указанный в схеме вашего автомобиля. Использование "жучка" или самодельного элемента категорически запрещено – это основная причина пожаров в электросистеме. Завышенный номинал не сработает при перегрузке, что приведёт к расплавлению проводки или возгоранию изоляции.

Точное соответствие номинала – критически важное требование. Каждый предохранитель в блоке ВАЗ-2121 защищает конкретную цепь (фары, прикуриватель, стеклоочистители и т.д.), и его характеристика рассчитана на максимально допустимый ток для этой цепи. Отклонение даже на 1-2 ампера нарушает защитную функцию.

Ключевые правила выбора номинала

Соблюдайте следующие требования при подборе:

  • Используйте только заводскую маркировку. Номинал указан на корпусе предохранителя (5А, 7.5А, 10А, 15А, 20А, 25А, 30А) и дублируется в схеме на крышке блока или руководстве по эксплуатации.
  • Сверяйтесь с цветовой кодировкой (например, 5А – светло-коричневый, 10А – красный, 20А – жёлтый). Цвет должен соответствовать как номиналу, так и соседним предохранителям в цепи с аналогичной нагрузкой.
  • Проверяйте оба контакта. Убедитесь, что номинал чётко виден на металлических ножках элемента – стирание маркировки или коррозия недопустимы.

Для наглядности используйте таблицу соответствия номиналов и защищаемых цепей ВАЗ-2121:

НоминалЦветПример защищаемой цепи
Светло-коричневыйЛампы подсветки, габариты
7.5АКоричневыйУказатели поворотов, ЗХ
10АКрасныйСтеклоочистители, прикуриватель
15АГолубойСтоп-сигналы, обогрев заднего стекла
20АЖёлтыйВентилятор печки, звуковой сигнал
25АБелыйФары (ближний свет)
30АЗелёныйСтартер, цепи генератора

Если предохранитель перегорает повторно сразу после замены, ищите причину в цепи: короткое замыкание, перегрузку или неисправность потребителя. Установка элемента с большим номиналом – грубая ошибка, маскирующая проблему и создающая аварийную ситуацию.

Использование съемника для минимизации повреждений

Специальный съемник предохранителей – пластиковый инструмент, напоминающий пинцет с зауженными концами – создан для аккуратного извлечения деталей из блока. Его применение исключает деформацию корпуса предохранителя и предотвращает случайное повреждение соседних элементов или контактов гнезда при механическом воздействии. Отказ от подручных средств (отверток, кусачек) снижает риск замыканий и сколов пластика.

Для корректного использования заведите оба "уса" съемника в технологические пазы на верхней части предохранителя до упора. Сожмите рукоятки инструмента, обеспечив надежную фиксацию, после чего плавно потяните строго вертикально вверх без перекоса. Избегайте рывков или бокового давления: это может привести к вырыванию предохранителя вместе с контактами платы.

Типовые ошибки и рекомендации

  • Не применяйте силу при затрудненном извлечении: проверьте, полностью ли вошли усики в пазы
  • Контролируйте усилие сжатия: чрезмерный нажим деформирует корпус предохранителя
  • Используйте только специализированный съемник – самодельные приспособления (проволока, плоскогубцы) не гарантируют безопасность
Без съемника Со съемником
Риск сколов изолятора Целостность корпуса
Деформация контактных лепестков Сохранение геометрии контактов
Замыкание соседних цепей Локальное воздействие

Алгоритм установки предохранителя в посадочное место

Перед началом работ убедитесь, что новый предохранитель строго соответствует номиналу тока, указанному на крышке блока или в схеме электрооборудования. Использование "жучков" или предохранителей нештатного номинала категорически запрещено из-за риска возгорания.

Визуально проверьте посадочное гнездо на отсутствие коррозии, оплавления пластика или деформации контактов. При обнаружении повреждений дальнейшая установка бессмысленна – требуется ремонт блока предохранителей.

Пошаговая процедура монтажа

  1. Обесточьте цепь – выключите зажигание и потребитель, связанный с заменяемым предохранителем.
  2. Возьмите предохранитель пальцами за корпус, избегая касания металлических контактов.
  3. Сориентируйте элемент согласно маркировке на блоке (при наличии) и форме гнезда. Ножевые контакты должны совпадать с направлением пазов.
  4. Вставьте предохранитель в гнездо вертикальным движением без перекосов. Приложите умеренное усилие до характерного щелчка фиксатора.
  5. Убедитесь в плотном прилегании корпуса к соседним элементам и отсутствии выступающих частей.
Типичные ошибкиПоследствияПрофилактика
Установка под угломНеполный контакт, оплавление пластикаВыровнять блок перед монтажом
Загрязнение контактовУвеличение переходного сопротивленияПротереть гнездо сухой ветошью
Чрезмерное усилиеПоломка фиксатораПроверить совместимость типоразмера

После установки включите целевую электроцепь для проверки работоспособности. Если предохранитель сразу перегорает – ищите короткое замыкание в проводке или неисправность потребителя.

Проверка работы цепи после замены предохранителя

Проверка работы цепи после замены предохранителя

После установки нового предохранителя включите цепь, активировав соответствующее оборудование (фары, прикуриватель, стеклоочистители и т.д.). Убедитесь, что защищаемое устройство функционирует нормально без посторонних шумов, мерцания или запаха гари.

Проверьте корпус нового предохранителя через 2-3 минуты работы цепи. Сильный нагрев или повторное перегорание элемента указывают на неисправность в проводке или потребителе, требующей углубленной диагностики.

Алгоритм контроля

  1. Визуальный осмотр:
    • Убедитесь в отсутствии искрения в монтажном блоке
    • Проверьте плотность посадки предохранителя в гнезде
  2. Инструментальная проверка:
    • Замерьте напряжение на клеммах предохранителя мультиметром (должно соответствовать 12-14В)
    • Проконтролируйте силу тока в цепи (сравните с номиналом предохранителя)

Критично: При обнаружении отклонений немедленно обесточьте цепь. Установка предохранителей повышенного номинала для "обхода" проблемы недопустима – это приводит к риску возгорания электропроводки.

Типовые неисправности при повторном перегорании

Повторное перегорание одного и того же предохранителя после замены указывает на устойчивое короткое замыкание или перегрузку цепи. Игнорирование этой проблемы может привести к повреждению электропроводки или возгоранию. Следует немедленно прекратить эксплуатацию автомобиля до выяснения причин.

Поиск неисправности требует последовательной проверки всех потребителей и элементов цепи, защищаемой этим предохранителем. Начинать диагностику необходимо с изучения схемы электрооборудования ВАЗ-2121 для точного определения компонентов, входящих в проблемную цепь.

Основные причины повторного перегорания

  • Короткое замыкание в проводке: Повреждение изоляции, перетирание проводов о кузовные элементы, коррозия контактов.
  • Неисправность потребителя: Внутреннее замыкание в одном из устройств цепи (фары, стеклоочистители, обогрев заднего стекла, магнитола).
  • Некорректный ремонт: Ошибки при предыдущем вмешательстве – неправильная скрутка проводов, установка нештатного оборудования без предохранителя.
  • Механическое повреждение: Пережатие жгута проводки, попадание влаги в колодки или реле, окисление контактов.
  • Несоответствие номинала: Установка предохранителя меньшего тока, чем требуется для цепи.

Методика поиска неисправности

  1. Отключите потребители: Снимите все устройства, подключенные к проблемной цепи (лампы, моторчики, реле).
  2. Установите новый предохранитель: Если он не перегорает – неисправен один из отключенных компонентов. Проверяйте их поочередным подключением.
  3. Проверьте цепь без нагрузки: Если предохранитель перегорает даже с отключенными потребителями – ищите КЗ в проводке:
    • Визуально осмотрите провода на предмет повреждений.
    • Прозвоните мультиметром участки цепи на "короткое замыкание" массой.
  4. Анализируйте изменения: Вспомните, какие работы проводились с электрооборудованием перед первым срабатыванием защиты.

Критичные цепи ВАЗ-2121 (требуют особого внимания)

Цепь Типовые проблемы Риски
Топливный насос Замыкание в погружном модуле, повреждение жгута в багажнике Остановка двигателя, возгорание
Система зажигания КЗ в катушке, коммутаторе, трамблере Выход из строя ЭБУ, отсутствие искры
Генератор Пробой диодного моста, замыкание обмоток статора Разряд АКБ, выход из строя регулятора напряжения

Важно! Никогда не заменяйте предохранитель "жучком" или деталью большего номинала – это приведет к оплавлению проводки. Для временного решения (например, чтобы доехать до гаража) допускается установка только штатного предохранителя, но цепь должна быть обесточена сразу после срабатывания защиты.

Временная замена предохранителя "жучком": риски и правила

Временная замена предохранителя

"Жучок" – кусок провода, вставленный вместо перегоревшего предохранителя для восстановления цепи. Это исключительно аварийное решение, когда штатная деталь недоступна немедленно. Используется только для доезда до места ремонта или сервиса.

Никогда не рассматривайте "жучок" как постоянную замену! Он устраняет симптом (отсутствие тока), но игнорирует причину перегорания предохранителя – перегрузку или короткое замыкание. Длительная эксплуатация с "жучком" гарантированно ведет к тяжелым последствиям.

Критические риски установки "жучка"

  • Возгорание автомобиля: Провод "жучка" не имеет калиброванного плавкого элемента. При КЗ он не перегорит, а нагреется докрасна, воспламеняя изоляцию и пластик монтажного блока.
  • Расплавление электропроводки: Ток, превышающий расчетный для цепи, расплавляет изоляцию и жилы проводов. Восстановление потребует полной замены жгута.
  • Выход из строя дорогостоящего оборудования: Без защиты предохранителя перегрузка уничтожит чувствительные приборы – блок управления, генератор, фары, датчики.
  • Обрыв цепи в критический момент: Ненадежный контакт "жучка" в держателе может привести к внезапному отказу системы (например, освещения или топливного насоса) во время движения.

Если использование "жучка" неизбежно, строго соблюдайте правила:

  1. Только медь: Применяйте многожильный медный провод. Никаких скрепок, гвоздей или алюминия!
  2. Соответствие сечению: Диаметр жилы должен быть рассчитан на ток не более номинала заменяемого предохранителя (например, для 10А – сечение ~1.5 мм²).
  3. Минимальная длина: Отрежьте провод ровно на длину держателя предохранителя. Излишки повышают риск КЗ.
  4. Изоляция концов: Зачищенные концы провода должны полностью входить в клеммы держателя. Выступающие оголенные части недопустимы.
  5. Отключите потребители: Перед установкой выключите все устройства в цепи (фары, обогрев, магнитолу) для снижения нагрузки.
  6. Немедленная замена: После восстановления работы цепи сразу направляйтесь в магазин или сервис. Установите штатный предохранитель нужного номинала как можно быстрее.
  7. Диагностика обязательна: Найдите и устраните причину перегорания штатного предохранителя перед установкой нового. Без этого замена бессмысленна.

Чистка контактов блока предохранителей ВАЗ-2121

Загрязнение или окисление контактов в блоке предохранителей приводит к ухудшению электрического соединения, что проявляется в нестабильной работе оборудования, мигании фар или отказе отдельных потребителей. Регулярная очистка контактных групп предотвращает перегрев и обгорание металла, снижая риск коротких замыканий и выхода из строя электронных компонентов автомобиля.

Процедура требует обязательного отключения массы аккумулятора для исключения риска КЗ. Используйте только специализированные очистители электронных контактов или изопропиловый спирт, избегая абразивных материалов и агрессивных растворителей, способных повредить пластиковые элементы корпуса или изоляцию проводов.

Пошаговый алгоритм чистки

  1. Снимите минусовую клемму с аккумулятора
  2. Откройте крышку блока предохранителей и извлеките все предохранители/реле
  3. Обработайте контактные гнёзда распылителем-очистителем
  4. Аккуратно протрите металлические пластины контактов ватной палочкой
  5. Просушите контакты сжатым воздухом или чистой салфеткой
  6. Установите элементы на место и подключите АКБ
Материал Применение Не применять!
Спецочиститель контактов Основная обработка Наждачная бумага
Изопропиловый спирт Альтернатива очистителю WD-40/бензин
Ватные палочки Механическая очистка Стальные щётки

После чистки проверьте плотность посадки предохранителей в гнёздах – люфт или слабая фиксация указывают на износ контактных лепестков. В таком случае аккуратно подогните их тонкой отвёрткой, обеспечивая надёжный прижим. Убедитесь в отсутствии следов оплавления пластика вокруг контактов – это признак перегрева, требующий замены всего блока.

Профилактическую чистку рекомендуется проводить каждые 2 года или после длительной стоянки автомобиля в условиях высокой влажности. Особое внимание уделите контактам реле стартера и стеклоочистителей – эти цепи подвержены максимальным токовым нагрузкам. При работе избегайте касания контактов голыми руками, чтобы не оставить жировые следы.

Профилактика окисления предохранителей и разъемов

Регулярно проверяйте состояние контактов в блоке предохранителей и разъемах электрооборудования. Окисление проявляется белым или зеленоватым налетом на металле, что увеличивает сопротивление и вызывает перегрев. Особое внимание уделите узлам в подкапотном пространстве, где выше воздействие влаги и реагентов.

Для защиты применяйте силиконовые контактные смазки после очистки – они вытесняют влагу и создают барьерный слой. Избегайте использования масляных составов или WD-40: они собирают пыль и усугубляют проблему. Контролируйте герметичность уплотнителей монтажного блока и колодок жгутов проводов.

Практические методы профилактики

Практические методы профилактики

  • Механическая очистка: Шлифовка контактов мелкозернистой наждачной бумагой (№600-800) или ластиком, удаление остаков абразива сжатым воздухом
  • Химическая обработка: Распыление специального очистителя электроконтактов (например, Kontakt U), высушивание перед установкой
  • Антикоррозийная защита: Нанесение токопроводящей смазки (Liqui Melly Kupfer-Paste) или диэлектрического силиконового геля
УзелПериодичность контроляКритичные точки
Блок предохранителейКаждое ТО (15 тыс.км)Гнезда F4-F7 (цепей фар, обогрева)
Колодка генератораРаз в 6 месяцевКлемма "B+" и массовый провод
Разъемы фарПосле сильного дождя/мойкиНижние контакты (скопление воды)

При замене предохранителей всегда зачищайте посадочные гнезда – даже новые контакты окисляются на загрязненных поверхностях. Для труднодоступных разъемов (например, ЭБУ) используйте защитные колпачки из термоусадки с герметиком.

Схема резервных гнезд и их назначение

На блоке предохранителей ВАЗ-2121 предусмотрены резервные гнезда, маркированные как "R1", "R2" и "R3". Они расположены в нижней части блока рядом с основными предохранителями и не задействованы в базовой комплектации автомобиля. Эти гнезда имеют подключение к монтажной плате, но не соединены с потребителями электроэнергии штатной проводкой.

Резервные гнезда предназначены для установки дополнительного электрооборудования без вмешательства в штатную электропроводку. Через них можно запитать нештатные устройства, такие как противотуманные фары, дополнительную аудиосистему или силовую розетку, используя свободные контакты на колодке блока предохранителей. Каждое гнездо рассчитано на предохранители стандартного номинала 16А.

Правила подключения

Для активации резервных гнезд выполните следующие действия:

  1. Снимите минусовую клемму с аккумулятора для обесточивания сети
  2. Установите предохранитель нужного номинала (обычно 8-16А) в выбранное гнездо R1-R3
  3. Подключите провод питания дополнительного оборудования к свободному контакту колодки блока предохранителей, соответствующему выбранному резервному гнезду
  4. Проложите проводку к потребителю через технологические отверстия кузова, избегая мест нагрева и подвижных элементов

Важно: При подключении соблюдайте требования:

  • Сечение провода должно соответствовать нагрузке (минимум 1.5 мм² для 10А)
  • Обязательно установите реле для устройств мощностью свыше 150Вт
  • Изолируйте соединения термоусадкой
ГнездоМакс. токРекомендуемое применение
R116АДоп. освещение, прикуриватель
R216ААудиосистема, габаритные огни
R316АПТФ, обогрев сидений

Не используйте резервные гнезда для оборудования с пусковыми токами (компрессоры, мощные насосы) – для таких устройств требуется прямое подключение через реле к аккумулятору.

Обращение с предохранителями MAXI: особенности монтажа

Предохранители MAXI отличаются увеличенными габаритами и номиналами тока (обычно от 30А до 100А), устанавливаются в моторном отсеке ВАЗ-2121 в специальных держателях с винтовым креплением. Их основная функция – защита силовых цепей: системы зажигания, генератора, стартера, электроусилителя руля (при наличии).

Перед заменой ОБЯЗАТЕЛЬНО снимите клемму "минус" с аккумуляторной батареи для полного обесточивания бортовой сети. Убедитесь, что новый предохранитель MAXI имеет ТОЧНО такой же номинал тока, как перегоревший. Использование "жучков" или предохранителей другого номинала недопустимо – это приведет к риску возгорания электропроводки.

Ключевые шаги при установке MAXI

  1. Очистка контактов: Проверьте контактные площадки держателя на предмет окислов, коррозии или нагара. Аккуратно зачистите их мелкой наждачной бумагой или специальным контактным очистителем.
  2. Проверка посадки: Убедитесь, что предохранитель MAXI плотно и ровно встает в посадочное место без перекосов. Он должен полностью опираться на контактные лепестки держателя.
  3. Надежная фиксация: Затяните винты крепления контактных клемм к корпусу предохранителя с усилием, достаточным для предотвращения искрения и нагрева. Недожатый винт – частая причина оплавления.
  4. Визуальный контроль: После установки убедитесь, что корпус предохранителя не деформирован, не касается соседних металлических деталей кузова или двигателя, а провода подключены правильно и без натяжения.

Важно: После монтажа и подключения АКБ проверьте работу цепи, защищаемой этим предохранителем. Если он снова перегорает – ищите причину короткого замыкания в цепи, а не продолжайте замену.

Меры безопасности при работе с электрооборудованием

Меры безопасности при работе с электрооборудованием

Перед любыми манипуляциями с электросистемой автомобиля ВАЗ-2121 (Нива) обязательно отключите минусовую клемму от аккумуляторной батареи. Это исключит риск короткого замыкания и поражения током при случайном контакте инструментов с токоведущими частями.

Работайте только при заглушенном двигателе и вынутом ключе зажигания. Используйте исправный инструмент с изолированными рукоятками и применяйте средства индивидуальной защиты – диэлектрические перчатки и очки, особенно при проверке цепей под напряжением после временного подключения АКБ.

Ключевые правила и последовательность действий

Соблюдайте следующий порядок операций при замене предохранителей:

  1. Идентифицируйте перегоревший элемент по схеме блока предохранителей и характерному обрыву нити накала
  2. Извлекайте предохранитель исключительно специальным пластиковым пинцетом из набора – металлические щипцы или плоскогубцы недопустимы
  3. Устанавливайте новый предохранитель строго того же номинала (указан на корпусе и в схеме)

Категорически запрещается:

  • Использовать "жучки" – самодельные перемычки вместо штатных предохранителей
  • Применять предохранители с несоответствующим током срабатывания
  • Касаться оголенных контактов мокрыми руками или металлическими предметами
СитуацияРискМера предосторожности
Проверка цепей тестеромЗамыкание щуповФиксируйте провода вдали от соседних контактов
Диагностика проводкиПовреждение изоляцииНе применяйте острые щупы – используйте переходники с игольчатыми наконечниками
Установка предохранителяПерекос контактовУбедитесь в плотной посадке без усилия – неправильный монтаж ведет к оплавлению пластика

После замены элемента проверьте работу потребителя. Если новый предохранитель мгновенно перегорает – ищите короткое замыкание в цепи. Продолжение эксплуатации с неисправной электропроводкой создает угрозу возгорания.

Рекомендации по хранению запасных предохранителей в автомобиле

Храните запасные предохранители в герметичном пластиковом контейнере или специальном боксе с крышкой, чтобы защитить их от влаги, пыли и механических повреждений. Обязательно подпишите номиналы силы тока (например, 5А, 10А, 15А) на каждом элементе несмываемым маркером или разместите их в отдельные отсеки с этикетками.

Разместите комплект в салоне автомобиля: оптимально – в бардачке, нише под рулевой колонкой или кармане водительской двери. Избегайте зон с экстремальными температурами (возле печки, двигателя или стекол под прямым солнцем), так как перегрев снижает надежность элементов.

Ключевые правила

  • Доступность: храните в пределах легкой досягаемости водителя без необходимости разбора панелей
  • Комплектность: дублируйте предохранители каждого номинала из монтажного блока ВАЗ-2121 (минимум по 2-3 шт.)
  • Запрещено: держать в россыпью вместе с металлическими предметами (ключи, монеты) – это провоциет замыкание
Где хранить Где не хранить
Бардачок с разделителями Под капотом возле АКБ
Карман водительской двери Рядом с магнитолой или динамиками
Отсек под сиденьем в пластиковом боксе В багажнике без фиксации (перемещаются)

Обновляйте набор каждые 2 года – даже неиспользованные предохранители подвержены коррозии контактов. Проверяйте целостность колб и пружинных элементов при сезонном ТО.

Список источников

Источники информации для статьи о схеме предохранителей ВАЗ-2121 и их замене.

Проверенные материалы по устройству и обслуживанию автомобиля.

  • Официальное руководство по эксплуатации ВАЗ-2121 от АвтоВАЗ
  • Каталоги электросхем и блоков предохранителей для LADA 4x4
  • Специализированные автомобильные форумы (Нива Клуб, Drive2)
  • Технические мануалы по ремонту ВАЗ-2121 издательства "Легион-Автодата"
  • Видеоинструкции по замене предохранителей от сертифицированных СТО
  • Экспертные статьи в журналах "За рулём" и "Авторевю"

Видео: Предохранители и реле лады Нива 2121, 2131, 21213 и 21214
