Схема распиновки приборной панели ВАЗ 2110

Статья обновлена: 18.08.2025

Электропроводка щитка приборов ВАЗ 2110 требует точной расшифровки при диагностике неисправностей или установке дополнительного оборудования.

Понимание распиновки контактов позволяет самостоятельно устранять проблемы со спидометром, тахометром, индикаторами и контрольными лампами без обращения в сервис.

В этом руководстве представлена детальная схема подключения разъемов приборной панели с пояснением назначения каждого провода и цветовой маркировки.

Точное знание распиновки предотвратит ошибки при ремонте и обеспечит корректную работу всех систем мониторинга вашего автомобиля.

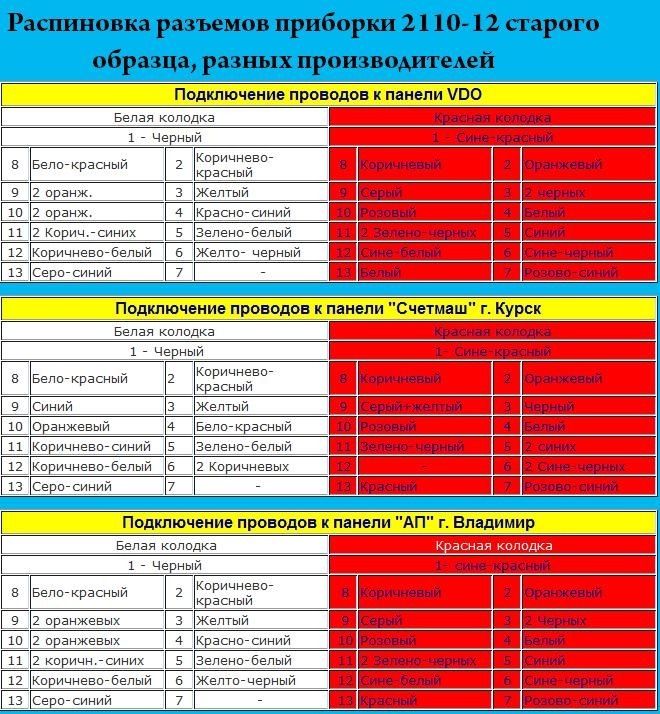

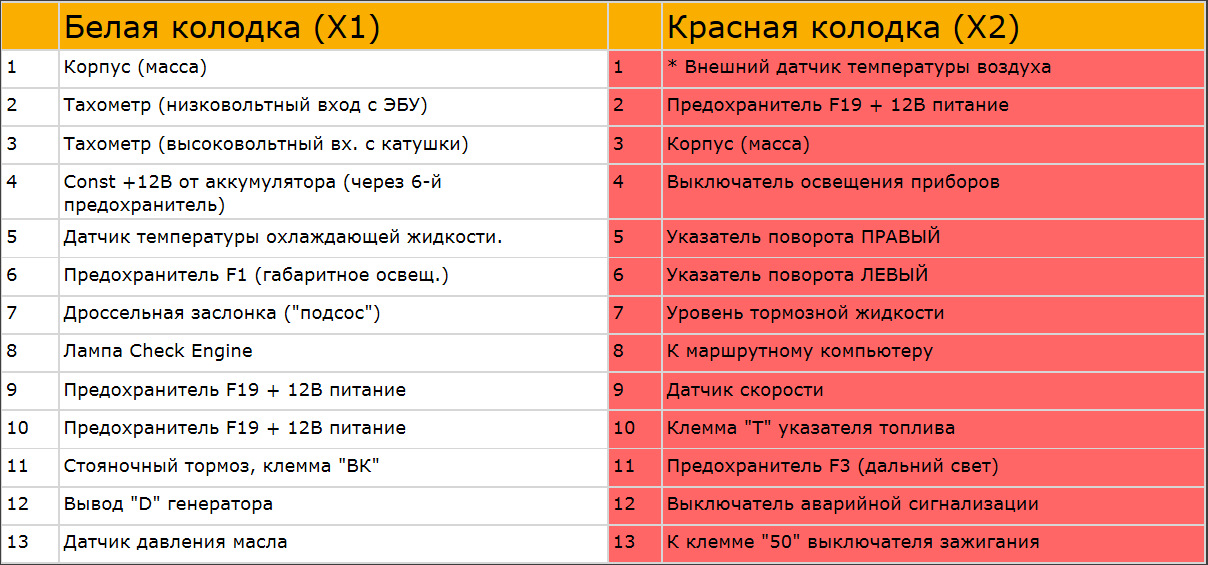

Схема разъёма приборной панели: общий вид

Приборная панель ВАЗ 2110 подключается к электропроводке автомобиля через два основных разъёма типа "колодка-розетка". Они расположены на тыльной стороне комбинации приборов и маркируются как X1 (белого цвета) и X2 (чёрного цвета). Каждый разъём имеет ключ-фиксатор для предотвращения неправильного соединения.

Колодка X1 (18-контактная) отвечает за питание панели, управление указателями (топливо, температура, тахометр), контрольные лампы основных систем и сигналы освещения. Колодка X2 (16-контактная) предназначена для подсветки шкал, сигналов иммобилайзера (если установлен), дополнительных контрольных ламп (ABS, подушки безопасности, "чек") и резервных цепей.

Распиновка разъёма X1 (белый, 18-pin)

Контакт	Назначение	Цвет провода
1	Масса	Чёрный
2	+12В после замка зажигания (IGN)	Оранжево-чёрный
3	Сигнал тахометра	Коричнево-белый
4	Лампа давления масла	Серо-красный
5	Датчик уровня топлива	Розовый
6	Датчик температуры ОЖ	Жёлтый
7	Лампа заряда АКБ	Серо-чёрный
8	Лампа левого поворота	Голубой
9	Лампа правого поворота	Светло-голубой
10	Лампа дальнего света	Синий
11	Лампа габаритного света	Коричневый
12	Лампа аварийной сигнализации	Бело-голубой
13	Сигнал датчика скорости	Фиолетовый
14	Лампа ручного тормоза	Коричнево-жёлтый
15	Лампа уровня тормозной жидкости	Оранжево-красный
16	Резерв	-
17	+12В постоянные (память одометра)	Оранжевый
18	Масса	Чёрный

Распиновка разъёма X2 (чёрный, 16-pin)

Контакт	Назначение	Цвет провода
1	Подсветка приборов (+)	Серо-красный
2	Масса подсветки	Чёрный
3	Линия данных иммобилайзера (L-Line)	Зелёно-жёлтый
4	Линия данных иммобилайзера (K-Line)	Зелёно-белый
5	Резерв	-
6	Резерв	-
7	Сигнал тахометра (дублирующий)	Коричнево-белый
8	Лампа неисправности ABS	Жёлто-синий
9	Лампа неисправности подушек безопасности	Жёлто-красный
10	Лампа износа тормозных колодок	Бело-чёрный
11	Лампа уровня омывающей жидкости	Розово-чёрный
12	Лампа стояночного тормоза (дублирующая)	Коричнево-жёлтый
13	Лампа резерва топлива	Розово-синий
14	Лампа "CHECK ENGINE"	Зелёно-чёрный
15	Лампа давления масла (дублирующая)	Серо-красный
16	Лампа заряда АКБ (дублирующая)	Серо-чёрный

Расшифровка цветовой маркировки проводов

Цветовая маркировка проводов в электропроводке ВАЗ 2110 является стандартизированной и позволяет идентифицировать назначение каждого кабеля без схемы. Основные цвета соответствуют определенным функциям: питание, масса, сигналы датчиков, управление световыми приборами.

Важно учитывать возможные отклонения в зависимости от года выпуска и модификации автомобиля. Некоторые провода имеют комбинированную окраску (полосы или точки), что указывает на их специфическую роль в цепи.

Цвет провода	Основное назначение	Типичные цепи
Черный (Ч)	Масса (GND)	Кузов, рама, общий минус приборов
Коричневый (Кор)	Постоянное +12В	Аккумулятор, генератор, замок зажигания
Серый (Сер)	Зажигание +12В	Приборная панель, стартер, топливный насос
Синий (Син)	Фары и габариты	Ближний/дальний свет, подсветка панели
Красный (Кр)	Стоп-сигналы	Лампы стоп-сигналов, контрольные датчики
Зеленый (Зел)	Поворотники	Реле поворотов, лампы указателей
Желтый (Жел)	Генератор	Контроль заряда, обмотка возбуждения
Оранжевый (Ор)	Заряд АКБ	Лампа-индикатор заряда

Особенности комбинированной маркировки

• Черно-белый (Ч-Б): датчик уровня топлива
• Красно-коричневый (Кр-Кор): датчик давления масла
• Синий с черной полосой (Син-Ч): подсветка панели (регулировка яркости)

Распиновка контактов разъёма Х1 (левая колодка)

Разъём Х1 (левая 20-контактная колодка) обеспечивает связь приборной панели с ключевыми датчиками, системами управления и контрольными лампами автомобиля. Корректная распиновка критична для диагностики неисправностей и подключения дополнительного оборудования.

Каждому контакту присвоен уникальный номер и строгое функциональное назначение. Ниже приведена полная схема распиновки с указанием сигналов и цепей для всех 20 контактов разъёма.

Назначение контактов

Контакт	Назначение	Цепь/Сигнал
1	Масса	Кузовная земля (GND)
2	Питание +12В	Через замок зажигания (ACC)
3	Резерв	Не задействован
4	Датчик топлива	Сигнал с поплавка бака
5	Датчик температуры ОЖ	Сигнал с терморезистора
6	Тахометр	Импульсы от ЭБУ двигателя
7	Спидометр	Импульсы датчика скорости
8	Лампа давления масла	Сигнал аварии от датчика
9	Лампа заряда АКБ	Сигнал от реле-регулятора
10	Лампа ручного тормоза	Через выключатель ручника
11	Лампа уровня тормозной жидкости	Через поплавковый датчик
12	Лампа резерва топлива	Аварийный уровень бензобака
13	Левый поворотник	Индикатор мигалки
14	Правый поворотник	Индикатор мигалки
15	Дальний свет	Индикатор фар
16	Габаритный свет	Индикатор включения
17	Обогрев заднего стекла	Индикатор активации
18	Стартер	Сигнал запуска с замка зажигания
19	Питание +12В	Постоянное (от аккумулятора)
20	Масса	Силовая земля двигателя

Назначение пинов разъёма Х2 (правая колодка)

Разъём Х2 отвечает за подключение критически важных систем управления и индикации приборной панели ВАЗ 2110. Он обеспечивает передачу сигналов от датчиков, переключателей и блоков управления к комбинации приборов.

Корректная идентификация контактов предотвращает ошибки при диагностике или установке дополнительного оборудования. Ниже представлено стандартное назначение пинов для базовой комплектации.

Распиновка разъёма Х2

Номер пина	Назначение	Примечание
1	Масса (GND)	Чёрный провод
2	Датчик уровня топлива	Оранжевый провод
3	Контрольная лампа зарядки АКБ	Сигнал от генератора
4	Датчик давления масла	Аварийный сигнал
5	Левый указатель поворота	Мигающий сигнал
6	Правый указатель поворота	Мигающий сигнал
7	Тахиметр (обороты ДВС)	Сигнал с катушки зажигания
8	Контрольная лампа стояночного тормоза	+12В при активации
9	Датчик температуры охлаждающей жидкости	Белый провод
10	Контрольная лампа уровня тормозной жидкости	Замыкание на массу
11	Габаритные огни	+12В при включении
12	Дальний свет фар	Синий индикатор
13	Замок зажигания (IGN)	+12В в положении ON/START
14	Постоянное питание +12В	Красный провод

Важные особенности:

• Цвета проводов могут отличаться в зависимости от года выпуска
• Пин 14 сохраняет питание при выключенном зажигании
• Пин 3 активирует лампу при отсутствии заряда АКБ

Питание +12V: точки подключения и проверка

Постоянное питание +12V поступает на приборную панель ВАЗ 2110 от аккумуляторной батареи через главное реле и монтажный блок предохранителей. Ключевые точки подключения расположены на колодках жгута проводов, соединяющих панель с электросистемой автомобиля. Наиболее критичные цепи защищены плавкими предохранителями номиналом 7.5–15А, расположенными в монтажном блоке салона.

Основное напряжение +12V необходимо для работы памяти одометра, часов, контроллера панели приборов, подсветки и аварийных индикаторов. Потеря питания на этих цепях приводит к сбоям в работе щитка приборов, обнулению показаний пробега или полному отказу индикации. Проверку наличия напряжения проводят мультиметром в режиме измерения постоянного тока.

Основные точки подключения +12V

Цепи постоянного питания на колодках панели приборов:

• Колодка Х1 (8-контактная, оранжевая):
  • Контакт 1 (+12V) – питание памяти одометра и часов
• Колодка Х2 (12-контактная, синяя):
  • Контакт 10 (+12V) – питание контроллера панели
• Колодка Х3 (12-контактная, зеленая):
  • Контакт 5 (+12V) – резервное питание

Порядок проверки напряжения:

1. Отключите минусовую клемму аккумулятора
2. Снимите декоративную накладку панели приборов
3. Отсоедините колодки жгута проводов от тыльной стороны панели
4. Включите зажигание и подайте питание на главное реле
5. Подсоедините щупы мультиметра:
   • Черный щуп – к кузову (масса)
   • Красный щуп – к проверяемому контакту колодки
6. Сравните показания с эталонными значениями:

   Точка измерения	Нормальное напряжение
   Х1-1	12.2–14.5V
   Х2-10	12.2–14.5V
   Х3-5	12.2–14.5V

При отсутствии напряжения: Проверьте целостность предохранителей F3 (7.5A), F18 (15A) в монтажном блоке, состояние контактов реле K3, "прозвоните" провода на обрыв. Убедитесь в отсутствии коррозии и окислов в разъемах. Нарушение контакта в колодке Х2-10 часто вызывает полное отключение панели приборов.

Масса панели приборов: поиск контактов

Массовые контакты панели приборов ВАЗ 2110 обеспечивают электрическое заземление для корректной работы всех индикаторов, датчиков и подсветки. Они выведены на колодках жгута проводов, подключаемого к тыльной стороне комбинации приборов. Основные точки массы сосредоточены на самой крупной фиолетовой колодке (Х2) и дополнительных разъемах.

Отсутствие надежного контакта с кузовом приводит к некорректным показаниям спидометра, отказу указателей уровня топлива или температуры ОЖ, мерцанию ламп, полному погасанию панели. Проверку цепей массы начинают при любых неисправностях приборного щитка, особенно если проблемы затрагивают сразу несколько узлов.

Расположение и назначение контактов массы

Ключевые точки заземления на разъемах панели:

• Колодка Х2 (фиолетовая, 20-пиновый разъем): Контакт А19 (провод черного цвета) – основная масса для подсветки шкал, контрольных ламп и части датчиков.
• Колодка Х1 (белая, 16-пиновый разъем): Контакт А7 (черный провод) – дублирующая масса для стабилизации работы указателей (топливо, температура, тахометр).
• Колодка Х3 (оранжевая, 12-пиновый разъем): Контакт А8 (черный провод) – масса для цепи указателя уровня топлива (резервный путь).

Колодка	Номер контакта	Цвет провода	Назначение
Х2 (фиолетовая)	A19	Черный	Основная масса (подсветка, лампы, датчики)
Х1 (белая)	A7	Черный	Доп. масса (указатели, стабильность)
Х3 (оранжевая)	A8	Черный	Масса указателя уровня топлива

Проверка и восстановление контакта:

1. Отключите минусовую клемму АКБ.
2. Снимите панель приборов для доступа к разъемам.
3. Осмотрите черные провода на колодках Х1(А7), Х2(А19), Х3(А8) – нет ли обрывов, окисления.
4. Прозвоните мультиметром в режиме сопротивления (Ω) каждый массовый контакт:
   • Один щуп – на металлический штырь разъема панели.
   • Второй щуп – на чистую точку кузова (например, болт крепления панели).
5. Показание должно быть близко к 0 Ом. Высокое сопротивление указывает на плохой контакт.
6. Зачистите штыри разъемов и точки крепления массовых проводов на кузове (обычно под торпедой возле крепежных болтов панели), обработайте токопроводящей смазкой.

Важно: Убедитесь в целостности черных проводов между разъемами и точками крепления к кузову – коррозия или перелом жилы внутри изоляции частые причины неисправности.

Подключение датчика уровня топлива

Датчик уровня топлива (ДУТ) на ВАЗ 2110 расположен в топливном модуле бензобака. Для доступа к нему необходимо демонтировать заднее сиденье, отогнуть лючок в полу салона и открутить крепежную гайку модуля.

Электрическое подключение осуществляется через трехконтактный разъем с проводами:

• Оранжевый с черной полосой – сигнальный выход к указателю уровня на приборной панели
• Розовый – питание +12В при включении зажигания
• Черный – масса (заземление)

Порядок подключения

1. Отключить минусовую клемму АКБ
2. Снять декоративную накладку топливного модуля в салоне
3. Отсоединить топливные магистрали и разъем ДУТ
4. Установить новый датчик с поплавком, соблюдая ориентацию
5. Подключить разъем по схеме:

   Провод ДУТ	Цвет	Куда подключается
   Сигнальный	Оранжево-черный	К приборке (контакт "G" разъема)
   Питание	Розовый	Реле бензонасоса
   Масса	Черный	Кузов автомобиля

6. Проверить герметичность соединений топливных магистралей

После подключения запустите двигатель и убедитесь в корректной работе указателя уровня топлива на приборной панели. Погрешность показаний в пределах 1/4 шкалы считается нормальной.

Цепь управления указателями поворота

Питание цепи поступает от предохранителя F7 (7,5 А) монтажного блока на реле указателей поворота и аварийной сигнализации (К3). При активации подрулевым переключателем реле К3 генерирует прерывистый сигнал, который передается по оранжево-черному проводу на контакт 2 разъема Х1 переключателя.

В зависимости от направления поворота подрулевой переключатель замыкает цепь: для левого поворота через контакт 1 (черно-белый провод), для правого – через контакт 3 (сине-красный провод). Эти провода подают импульсный ток на соответствующие лампы приборной панели и внешние световые указатели.

Подключение к приборной панели

Сигнальные проводы подключаются к разъему Х2 щитка приборов:

Контакт разъема	Цвет провода	Назначение
8	Сине-красный	Лампа правого поворота
9	Черно-белый	Лампа левого поворота

Минусовой вывод ламп соединен с массой автомобиля через черные провода. Контроль работы цепи осуществляется по миганию индикаторов на панели приборов.

Контакты для контрольных ламп стоп-сигналов

Контрольные лампы стоп-сигналов на панели приборов ВАЗ 2110 подключены к комбинации приборов через фиксированные контакты разъёма. Основные сигналы поступают с монтажного блока и выключателя стоп-сигналов.

Для диагностики или ремонта цепи необходимо определить распиновку разъёмов приборной панели. Контакты лампы дублирующего стоп-сигнала (при наличии) и индикатора неисправности цепи также имеют чёткое расположение.

Расположение контактов

Сигнал	Цвет провода	Номер контакта разъёма
Основной сигнал стоп-сигналов	Красный	X1/11 (основной разъём)
Дублирующий индикатор	Красно-белый	X2/4 (дополнительный разъём)
Масса лампы	Чёрный	X1/15

Ключевые точки подключения:

• Сигнал активации поступает с монтажного блока (предохранитель F7)
• Цепь проходит через выключатель стоп-сигналов на педали тормоза
• На панели приборов лампа подключена параллельно основным стоп-сигналам

При неработоспособности индикатора проверьте целостность предохранителя F7, состояние выключателя на педали и контакты X1/11-X1/15 на разъёме панели приборов.

Распиновка сигнала датчика давления масла

Датчик давления масла (ДДМ) на ВАЗ 2110 установлен в блоке цилиндров и подключается к приборной панели через колодку жгута проводов. Сигнальный провод передает информацию о состоянии давления в системе смазки для активации контрольной лампы на щитке приборов.

Электрическое соединение реализовано через трехконтактный разъем (реже – одноконтактный в ранних модификациях). На колодке приборной панели распиновка сигнального провода ДДМ соответствует конкретному штекеру.

Схема подключения и назначение контактов

Для трехконтактного датчика (универсальный тип):

Цвет провода	Назначение	Куда подключается
Коричневый	Сигнал давления	Контакт "3" на колодке панели (обозначение может варьироваться)
Серый (или белый)	Масса	Кузов автомобиля / минус АКБ
Черный	Аварийная лампа	Через реле к лампе давления масла (символ масленки)

Важные нюансы работы:

• При нормальном давлении контакты датчика разомкнуты – лампа гаснет.
• При падении давления ниже 0.4-0.8 Бар контакты замыкаются – лампа загорается.
• Ложные срабатывания часто вызваны обрывом провода или окислением контактов в колодке.

Порядок диагностики цепи:

1. Отсоединить колодку от ДДМ при работающем двигателе.
2. Замыкание сигнального провода (коричневый) на массу должно включить лампу на панели.
3. Отсутствие реакции указывает на обрыв в цепи до щитка приборов.

Подсоединение индикатора зарядки аккумулятора

Индикатор зарядки аккумулятора (контрольная лампа на приборной панели) напрямую связан с работой генератора и реле-регулятора. Его корректное подключение критично для своевременного оповещения о неисправностях системы зарядки.

Основной сигнальный провод к лампе (обычно серый с красной полосой или обозначенный в схемах как "GR") подключается к клемме "L" генератора через реле-регулятор. При неработающем двигателе и включенном зажигании на этот провод подается "+12В" через предохранитель, что зажигает лампу. После запуска двигателя генератор выдает напряжение на клемму "L", выравнивая потенциалы и гася лампу.

Последовательность подключения

1. Снимите клемму с аккумулятора для обесточивания бортовой сети.
2. Найдите провод лампы на колодке приборной панели (разъем Х1, контакт 7 по схеме ВАЗ 2110).
3. Проверьте цепь мультиметром:
   • При включенном зажигании на проводе должно быть +12В
   • При работающем двигателе напряжение должно падать до 0.5-1В
4. Подключите провод к клемме "L" генератора через штатный разъем.
5. Проверьте работу: лампа должна гаснуть через 1-3 сек. после запуска двигателя.

Цвет провода	Назначение	Куда подключается
Красный	Питание +12В (от замка зажигания)	Предохранитель F16 (10А)
Серо-красный (GR)	Сигнальный провод лампы	Клемма "L" генератора
Черный	Масса	Кузов через панель приборов

Важно: При замене лампы используйте только штатный типоразмер АМН12-1-2 (1.5W). Перегорание предохранителя F16 в монтажном блоке приведет к постоянному горению индикатора даже при исправном генераторе.

Если лампа не гаснет после запуска двигателя, проверьте натяжение ремня генератора, контакты на клемме "L", напряжение на выводах аккумулятора (должно быть 13.8-14.5В) и целостность реле-регулятора.

Цепи контроля наружного освещения

Контроль наружного освещения на ВАЗ 2110 осуществляется через комбинацию приборов, обеспечивая индикацию работы основных световых приборов. Сигналы поступают с соответствующих реле и предохранителей через жгут проводов к приборной панели. Это позволяет водителю оперативно отслеживать исправность систем освещения.

Основные цепи включают контроль габаритных огней, ближнего/дальнего света, противотуманных фар и поворотников. Для диагностики неисправностей используются контрольные точки на разъемах панели приборов. Корректная распиновка критична для поиска обрывов или коротких замыканий в системе.

Распиновка разъемов

Контакт	Цепь	Цвет провода
X1/11	Габариты (левый борт)	Коричневый
X1/12	Габариты (правый борт)	Серый
X2/3	Ближний свет фар	Желтый
X2/5	Дальний свет фар	Голубой
X1/15	Противотуманные фары	Оранжевый
X1/6	Указатели поворота	Синий

Ключевые элементы цепи:

• Предохранители F1-F4 в монтажном блоке
• Реле ближнего (К5) и дальнего (К6) света
• Модуль управления освещением
• Колодки диагностики Х1 и Х2 на панели приборов

Типовые неисправности: Отсутствие индикации при работающих фарах указывает на:

1. Перегорание лампы подсветки пиктограмм
2. Окисление контактов в разъемах Х1/Х2
3. Обрыв провода между реле и панелью
4. Неисправность комбинации приборов

Схема подключения тахометра

На ВАЗ 2110 сигнал для тахометра берется непосредственно с контроллера ЭСУД (Электронной Системы Управления Двигателем). Основной провод управления подсоединяется к диагностическому разъему или напрямую к ЭБУ, что обеспечивает точное считывание оборотов коленчатого вала. Обязательно проверьте целостность проводки и контактов перед подключением.

Питание тахометра осуществляется через замок зажигания, а масса подключается к кузову автомобиля. Неправильное соединение проводов может привести к некорректным показаниям прибора или выходу из строя датчиков. Убедитесь, что используете штатные разъемы панели приборов согласно схеме распиновки.

Цветовая маркировка и точки подключения

Распиновка проводов тахометра для инжекторных модификаций ВАЗ 2110:

Назначение	Цвет провода	Точка подключения
Сигнал управления	Коричневый	Контакт "1" диагностического разъема (колодка OBD-II)
Питание (+12V)	Красный	Через предохранитель F10 (10А) на замок зажигания
Подсветка	Серый с черной полосой	Штатный разъем подсветки приборной панели
Масса	Черный	Болт кузова возле панели приборов

Важные нюансы:

• У карбюраторных версий сигнальный провод (коричневый) подключается напрямую к катушке зажигания (вывод "К").
• При замене панели убедитесь в совпадении цветов проводов на колодке – несоответствие указывает на нештатную модификацию проводки.
• Если тахометр не работает, проверьте цепь в порядке:
  1. Наличие +12V на красном проводе при включенном зажигании
  2. Качество "массы" на черном проводе
  3. Сигнал на коричневом проводе (осциллографом или тестером)

Контакты спидометра и датчика скорости

Контакты спидометра на приборной панели ВАЗ 2110 обеспечивают передачу сигнала от датчика скорости (ДС) и корректное отображение информации. Основные точки подключения расположены на разъеме Х1 приборного щитка, где сигнальный провод ДС взаимодействует с электронным блоком панели приборов. Нарушение соединений в этих точках приводит к некорректным показаниям или полному отказу спидометра.

Датчик скорости, установленный на коробке передач, соединяется с приборной панелью через три провода: питание (+12V), массу и сигнальный кабель. Сигнальный провод передает импульсные данные, частота которых пропорциональна скорости вращения приводного вала КПП. Эти импульсы преобразуются блоком управления панели приборов в цифровые показания скорости на табло.

Номер контакта (разъем Х1)	Назначение	Цвет провода
9	Сигнальный провод ДС	Серо-черный
10	Питание ДС (+12V)	Оранжево-черный
11	Масса ДС	Черный

Типовые проблемы и диагностика

• Спидометр не работает: проверьте целостность провода на контакте 9, окисление в разъеме Х1, состояние фишки датчика скорости.
• Скачки стрелки: осмотрите сигнальный провод на замыкание с массой, повреждение изоляции возле выпускного коллектора.
• Отсутствие питания ДС: прозвоните цепь между контактом 10 Х1 и фишкой датчика, проверьте предохранитель F1 (7.5А).

1. Отсоедините разъем Х1 приборной панели для проверки контактов 9-11.
2. Зачистите окисленные контакты, подтяните фиксаторы разъема.
3. Проверьте сопротивление датчика скорости: 500-600 Ом между контактами массы и сигнала при отключенной фишке.

При замене датчика скорости используйте только оригинальные комплектующие с шестерёнчатым приводом – механические аналоги несовместимы с электронной панелью ВАЗ 2110. Убедитесь в отсутствии задиров на приводном валу КПП перед установкой нового ДС.

Сигнальная лампа стояночного тормоза

Данный индикатор на приборной панели ВАЗ 2110 загорается красным цветом при активации ручника. Его основная функция – визуальное предупреждение водителя о включенном стояночном тормозе во избежание движения с заблокированными задними колесами.

Лампа также выполняет диагностическую роль: кратковременное свечение при запуске двигателя свидетельствует об исправности цепи. Отсутствие свечения в этом случае или постоянное горение при опущенном рычаге ручника указывает на неисправность.

Принцип работы и распиновка

Цепь управления лампой замыкается через:

• Датчик ручника – концевой выключатель, расположенный под рычагом тормоза. При поднятии рычага контакты замыкаются на массу.
• Датчик уровня тормозной жидкости – дублирующий элемент в бачке ГТЦ. При падении уровня жидкости его контакты также замыкаются на массу.

Электрическая схема подключения:

Элемент цепи	Цвет провода	Подключение
Питание +12В	Красный	Через предохранитель F15 (10А)
Датчик ручника	Коричневый	Вывод 1 контакта лампы → клемма датчика
Датчик уровня ТЖ	Коричневый с черным	Параллельное подключение к проводу датчика ручника
Масса	Черный	Кузов автомобиля через контакты датчиков

Типовые неисправности:

1. Лампа не гаснет при снятии с ручника:
   • Залипание контактов датчика ручника
   • Обрыв/замыкание коричневого провода
   • Низкий уровень тормозной жидкости
2. Лампа не загорается при включении зажигания:
   • Перегорание лампочки в панели
   • Окисление контактов в колодке панели
   • Обрыв красного провода питания

Проверка цепи: Для диагностики отсоедините разъем датчика ручника – если лампа гаснет, неисправен датчик. Если продолжает гореть – проверьте датчик уровня ТЖ и целостность проводки.

Управление подсветкой приборной панели

Подсветка приборной панели ВАЗ 2110 активируется при включении габаритных огней или ближнего света фар. Яркость регулируется ручкой на левом подрулевом переключателе, которая изменяет напряжение на светодиодах/лампах подсветки через реостат.

Основные компоненты цепи: предохранитель F8 (7,5А), ручка регулировки яркости (контакт X1/10 подрулевого переключателя), лампы подсветки приборов (T5 1,2W) и контрольных ламп. Неисправности чаще всего связаны с перегоранием ламп, окислением контактов или выходом из строя реостата.

Типичные проблемы и решения

Распространённые неполадки:

• Полное отсутствие подсветки - проверьте предохранитель F8 в монтажном блоке
• Неравномерная яркость - замените перегоревшие лампы в спидометре и щитках
• Нерегулируемая яркость - прочистите контакты реостата или замените подрулевой переключатель

Цвет провода	Назначение	Куда подходит
Красный	Питание +12В	К ручке регулировки
Коричневый	Выход на лампы	К панели приборов
Чёрный	Масса	К кузову через переключатель

Важно: При замене ламп используйте только штатные светодиоды T5 (1,2W). Более мощные аналоги могут расплавить пластмассовые патроны. Для доступа к лампам снимите декоративную накладку руля и открутите три гайки крепления комбинации приборов.

Контакты индикатора включения габаритов

Индикатор габаритных огней на приборной панели ВАЗ 2110 подключен через колодку Х1 (белого цвета). Основной управляющий контакт получает питание от выключателя наружного освещения при активации габаритов.

Электрическая цепь индикатора замыкается через общую массу приборного щитка. При неисправностях проверяют целостность провода, контактные группы колодки и работоспособность самой лампы подсветки.

Колодка	Номер контакта	Цвет провода	Назначение
Х1 (белая)	8	Желто-коричневый	Питание +12V при включенных габаритах
Общая шина	-	Черный	Масса (заземление)

Особенности подключения

Питающий провод Желто-коричневый (контакт Х1/8) соединен с 5-й клеммой блока выключателя света. Принцип работы:

1. Напряжение поступает при повороте рукоятки выключателя в первое положение
2. Цепь замыкается через общую массу приборной панели (черные провода)
3. Перегорание лампы индикатора не влияет на работу самих габаритных огней

Распиновка вентилятора отопителя

Электродвигатель вентилятора отопителя ВАЗ 2110 управляется через разъем с четырьмя контактами, где три провода отвечают за подачу напряжения на разные скорости вращения, а четвертый является общим минусом. Цветовая маркировка проводки стандартизирована, но возможны незначительные вариации в зависимости от года выпуска автомобиля.

Разъем расположен непосредственно на корпусе моторчика вентилятора, доступ к которому осуществляется после снятия декоративной панели под перчаточным ящиком со стороны пассажира. Корректное подключение критично для предотвращения перегрева цепи и выхода из строя добавочного резистора.

Цвет провода	Назначение	Характеристики
Чёрный	Общая масса (-)	Постоянное соединение с кузовом
Красный	1-я скорость	Через добавочный резистор (макс. сопротивление)
Синий	2-я скорость	Через резистор (среднее сопротивление)
Жёлтый	3-я скорость	Прямое питание +12В (минимальное сопротивление)

При диагностике неисправностей последовательно проверяйте целостность цепи на каждой скорости мультиметром. Отсутствие вращения на определенной позиции переключателя указывает на:

• Обрыв соответствующего провода
• Окисление контактов в разъёме
• Выход из строя секции переключателя на приборной панели
• Перегорание нити в добавочном резисторе

Напряжение на жёлтом проводе при включённой 3-й скорости должно соответствовать бортовому (+12В). Сопротивление между красным/синим проводами и массой пропорционально снижается при переключении на повышенные скорости.

Цепь сигнала ремня безопасности

Сигнализатор непристегнутого ремня на ВАЗ 2110 активируется через контактную группу в замке водительского ремня. При отстегнутом состоянии язычок ремня физически замыкает контакты выключателя, подавая массу на управляющую цепь. Основной сигнальный провод от замка ремня напрямую подключен к комбинации приборов.

Цепь питается от +12В через замок зажигания (контакт 15). При включенном зажигании напряжение поступает на лампу сигнализатора внутри панели. Второй вывод лампы соединен с проводом управления, идущим к выключателю замка ремня. Замыкание выключателя на массу зажигает лампу.

Распиновка и параметры цепи

Компонент	Контакт/Цвет провода	Назначение
Замок ремня	Одинарный контакт	Замыкает цепь на массу при отстегнутом ремне
Панель приборов (разъем Х1)	Контакт 10 (Зеленый провод)	Сигнальный вход от замка ремня
Питание панели	Контакт 12 (Черно-красный)	+12V после включения зажигания
Общая масса	Контакт 1 (Коричневый)	Кузовная земля

Ключевые точки диагностики неисправностей:

• Проверка целостности зеленого провода между разъемом Х1 (пин 10) и замком ремня
• Контроль сопротивления выключателя: 0 Ом при отстегнутом ремне, ∞ – при пристегнутом
• Измерение напряжения на пине 12 разъема Х1 при включенном зажигании
• Проверка качества массы на коричневом проводе (пин 1)

Диагностика обрыва в цепи лампочек

Проверка начинается с визуального осмотра лампы накаливания: извлеките её из патрона приборной панели и убедитесь в целостности нити. Если нить оборвана, замените лампу. При сохранении проблемы после замены переходите к диагностике электрической цепи.

Используйте мультиметр в режиме прозвонки или измерения напряжения. Снимите минусовую клемму с аккумулятора перед проверкой целостности проводов. Проверьте наличие 12В на контактах патрона лампы при включенном зажигании и соответствующем переключателе (например, габаритах).

Пошаговая диагностика цепи

1. Проверка питания (плюсовой провод):
   • Подключите красный щуп мультиметра к центральному контакту патрона лампы.
   • Чёрный щуп – на массу кузова.
   • При включенном зажигании и активированной функции (например, подсветке) должно быть ~12В.
2. Проверка массы (минусовой провод):
   • Переключите мультиметр в режим прозвонки (Ω).
   • Один щуп – на боковой контакт патрона лампы, второй – на чистую металлическую часть кузова.
   • Исправная цепь: сопротивление близко к 0 Ом. Бесконечное сопротивление – обрыв массы.
3. Поиск обрыва провода:
   • Прозвоните провод от патрона лампы до ближайшего разъёма приборной панели.
   • Осмотрите контакты разъёмов на предмет окисления или повреждений.

Показатель мультиметра	Значение	Вывод
~12В на центральном контакте	Есть	Питание в норме
~12В на центральном контакте	Нет	Обрыв в плюсовом проводе или переключателе
Сопротивление массы	>5 Ом	Плохой контакт с кузовом

При обнаружении обрыва прозвоните участок цепи между контрольными точками, чтобы локализовать повреждённый отрезок провода. Зачистите окисленные контакты разъёмов или замените перебитый провод с последующей изоляцией соединений.

Проверка исправности контрольных приборов

Включите зажигание без запуска двигателя. Проверьте индикацию всех контрольных ламп на приборном щитке: аккумулятор, давление масла, ручной тормоз, Check Engine. Они должны кратковременно загореться при повороте ключа. Отсутствие свечения любой лампы требует диагностики.

Запустите двигатель. После запуска должны погаснуть лампы давления масла и аккумулятора. Если какая-либо лампа продолжает гореть или мигать – это указывает на неисправность соответствующей системы (зарядки, смазки и т.д.). Контролируйте показания основных приборов: тахометра, спидометра, температуры и уровня топлива.

Диагностика неработающих приборов

При отсутствии показаний одного из приборов выполните последовательную проверку:

1. Предохранители: Найдите соответствующий предохранитель в монтажном блоке (номера F3, F7, F19 часто отвечают за панель приборов). Проверьте целостность нити.
2. Цепи питания и массы:
   • Снимите комбинацию приборов (отключите АКБ, открутите крепления панели).
   • Проверьте наличие +12В на разъеме при включенном зажигании (контакты 3, 11, 12 – основные питающие).
   • Прозвоните цепь массы (контакты 1, 8, 9, 23, 24) на отсутствие обрыва до кузова.
3. Датчики: Проверьте сопротивление датчика уровня топлива в баке или датчика температуры ОЖ при разных состояниях (значения должны меняться плавно).
4. Проводка: Осмотрите жгуты на предмет переломов, окислов в разъемах (особенно серый Х1 панели и колодки датчиков).

Для точной диагностики сигналов от датчиков используйте мультиметр:

Датчик	Тип сигнала	Нормальные значения (примерные)
Уровня топлива	Аналоговый (сопротивление)	Пустой бак: 285-335 Ом Полный бак: 7-25 Ом
Температуры ОЖ	Аналоговый (сопротивление)	Холодный двигатель: 100°C ≈ 177 Ом Горячий двигатель: 40°C ≈ 1450 Ом
Датчик скорости (ДСА)	Импульсный	Частота импульсов растет со скоростью (6 импульсов/метр пути)

Важно! Неисправность тахометра часто связана с обрывом сигнального провода (контакт 10 разъема Х1 панели, зеленый провод) от катушки зажигания или контроллера ЭСУД. Проверьте целостность этой линии и состояние контактов.

Типичные неисправности проводки панели

Электрические проблемы на панели приборов ВАЗ 2110 часто вызваны износом проводки, окислением контактов или механическими повреждениями жгутов. Потеря связи между датчиками, контрольными лампами и комбинацией приводит к частичной или полной потере функциональности приборов.

Диагностика требует последовательной проверки цепей мультиметром, визуального осмотра разъемов и знания типовых слабых мест данной модели. Игнорирование неисправностей может привести к выходу из строя других элементов электрооборудования или затруднить контроль за работой автомобиля.

Распространенные проблемы и их признаки

• Отказ спидометра/тахометра: Обрыв проводов в гофре между кузовом и дверью водителя, окисление контактов на разъеме Х1 (белый) комбинации приборов или повреждение дорожек на плате панели.
• Не работают указатели уровня топлива/температуры: Коррозия клемм датчиков в баке или на двигателе, замыкание проводов на массу в подкапотном пространстве, плохой контакт в разъеме Х2 (черный) панели.
• Мигание или потускнение подсветки: Перегорание лампочек, нарушение контакта в патронах, подгорание реостата регулировки яркости, окисление массы (GND) панели (точка крепления под торпедой).
• Неработоспособность контрольных ламп ("CHECK", зарядка АКБ, давление масла): Обрыв цепи от датчиков до панели, отказ предохранителей F1-F3/F18 в монтажном блоке, неисправность самого датчика или реле.
• Самопроизвольное затухание всей панели: Перелом жил в жгуте за блоком предохранителей, сильное окисление колодок питания (контакт 10 Х1 - +12V после замка зажигания), неисправность замка зажигания.

Критические точки для проверки:

Зона	Риск	Действие
Гофра стойки двери водителя	Перетирание жгута	Осмотр целостности изоляции проводов
Колодки Х1 и Х2 панели	Окисление/расшатывание	Чистка контактов, подгиб клемм
Точка массы под торпедой	Коррозия	Зачистка контактов кузова и клеммы
Жгут за монтажным блоком	Перегиб/нагрев	Проверка напряжения на контакте 10 Х1 при включенном зажигании

Важно: Перед разбором панели обязательно снимите клемму с АКБ! Используйте электрические схемы конкретного года выпуска авто для точной диагностики цепей.

Замена разъёмов панели приборов

Демонтаж старого разъёма требует аккуратности во избежание повреждения контактов на плате. С помощью паяльника малой мощности (25-40 Вт) последовательно прогрейте каждый контакт с тыльной стороны платы, одновременно поддевая корпус разъёма тонкой отверткой. Удалите остатки припоя с контактных площадок, используя оплётку или отсос.

Новый разъём необходимо точно позиционировать относительно монтажных отверстий. Фиксируйте его в посадочном месте, затем пропаяйте каждый контакт с лицевой стороны платы, используя оловянно-свинцовый припой с канифольным флюсом. Избегайте перегрева и образования "соплей" – излишки припоя удаляйте немедленно.

Контроль качества и сборка

Перед установкой панели обязательно выполните:

1. Визуальную проверку пайки на отсутствие перемычек между соседними контактами
2. Тестовый прозвон мультиметром на целостность цепи "разъём – контактная площадка"
3. Проверку отсутствия короткого замыкания между смежными дорожками

Основные критические ошибки при сборке:

• Перепутывание ориентации разъёма (риск переполюсовки)
• Неполная посадка фиксаторов в пазы корпуса
• Попадание флюса на шлейфы тахометра

Тип разъёма	Кол-во контактов	Особенности монтажа
X1 (питание)	16-pin	Требует двойной фиксации защелками
X2 (датчики)	10-pin	Чувствителен к перекосу при установке
X3 (освещение)	8-pin	Обязательна изоляция термотрубкой

Снятие и установка комбинации приборов

Отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Снимите пластиковую накладку рулевой колонки, открутив саморезы крестовой отверткой или шуруповертом.

Опустите рулевую колонку в максимально низкое положение для улучшения доступа. С помощью торцевого ключа на 7 мм выкрутите два верхних крепежных винта комбинации приборов, расположенных над рулем.

Процесс демонтажа

1. Аккуратно потяните комбинацию приборов на себя
2. Отсоедините три разъема с тыльной стороны:
   • Синий разъем спидометра
   • Белый разъем управления
   • Черный разъем питания
3. Извлеките приборный блок из посадочного гнезда

Установка комбинации

Монтаж выполняется в обратной последовательности:

1. Подключите разъемы к тыльной стороне приборов в соответствии с цветовой маркировкой
2. Установите блок в гнездо до полного прилегания
3. Зафиксируйте верхние крепежные винты с моментом затяжки 2-3 Н∙м

Проверьте работу всех приборов после подключения АКБ: контрольные лампы, указатели уровня топлива и температуры, спидометр, тахометр. При неработоспособности отдельных элементов перепроверьте соединение разъемов.

Тест контактов мультиметром: пошагово

Проверка целостности цепей и качества соединений на колодках приборной панели ВАЗ 2110 требует последовательного тестирования мультиметром в режиме прозвонки или измерения сопротивления. Убедитесь, что аккумуляторная батарея отсоединена перед началом работ.

Подготовьте мультиметр: переключите в режим измерения сопротивления (Ω) или прозвонки (значок диода/звука). Зачистите щупы наждачной бумагой для надежного контакта. Снимите панель приборов для доступа к тыльным разъемам согласно руководству по демонтажу.

Алгоритм проверки

1. Идентификация контактов: Сверьте распиновку колодок с цветовой маркировкой проводов в технической документации на ВАЗ 2110.
2. Проверка массы:
   • Черный щуп прижмите к кузову (чистый металл без краски)
   • Красным щупом коснитесь контактов массы на колодке (обычно черные/коричневые провода)
   • Исправное соединение: показания 0-0.5 Ом или звуковой сигнал
3. Тест питания:
   • Включите зажигание (не запуская двигатель)
   • Черный щуп на массу кузова, красным проверьте контакты:
     • Постоянное +12В (провода желтого/красного цвета)
     • +12В при включенном зажигании (синие/оранжевые провода)
   • Норма: 11.5-12.5В на экране мультиметра
4. Прозвонка сигнальных линий:
   • Отсоедините разъемы с обеих сторон тестируемой линии (например, датчик уровня топлива → панель)
   • Подключите щупы к соответствующим контактам на разных колодках
   • Корректное состояние: сопротивление ≤ 1 Ом (обрыв при ∞ Ом)

Параметр	Режим мультиметра	Нормальные значения	Типичные неисправности
Целостность цепи	Прозвонка (Ω)	0-1 Ом	Обрыв (∞), колебания показаний
Сопротивление изоляции	Сопротивление (20MΩ)	>1 MОм	Короткое замыкание (<0.5 MОм)
Напряжение питания	Постоянное напряжение (20V)	11.5-12.5В	Просадка <10В, отсутствие напряжения

При обнаружении обрыва или короткого замыкания проверьте состояние проводки по трассе: осмотрите изоляцию, разъемы на окисление, механические повреждения. Особое внимание уделите участкам возле мест изгиба жгута и зонам контакта с кузовными элементами.

После устранения неполадок выполните повторную проверку контактов. Соберите схему в обратной последовательности, подключите АКБ и проведите функциональную проверку приборной панели при работающем двигателе.

Короткое замыкание: поиск и устранение

Короткое замыкание в проводке приборной панели ВАЗ 2110 возникает при нарушении изоляции, когда фазный провод контактирует с массой или другим проводником. Это вызывает резкий скачок силы тока, перегрев проводов, перегорание предохранителей и выход из строя приборов. Наиболее опасные последствия – оплавление пластиковых элементов и риск возгорания.

Поиск требует методичной проверки цепей мультиметром в режиме прозвонки или измерения сопротивления. Начинайте с участков повышенного риска: зоны перегибов проводов, области возле креплений панели и контактов разъемов. Обязательно сверяйтесь со схемой распиновки для точной идентификации цепей.

Алгоритм поиска и устранения

Поиск места замыкания:

1. Отсоедините аккумулятор и снимите приборную панель
2. Визуально осмотрите жгуты: ищите потертости, оплавления, деформации
3. Прозвоните мультиметром цепи по группам:
   • Провода освещения (габариты, подсветка)
   • Сигнальные линии (датчики, указатели поворотов)
   • Питание приборов (тахометр, спидометр)
4. При выявлении цепи с сопротивлением близким к 0 Ом – локализуйте участок методом исключения, отсоединяя колодки

Устранение неисправности:

• Замените поврежденный провод на аналогичный по сечению
• Заизолируйте точки соединений термоусадкой или кембриками
• Проложите восстановленную проводку вдали от острых кромок кузова
• Установите новый предохранитель номиналом, указанным на схеме

Симптом	Проверяемая цепь	Типичное место КЗ
Не работает подсветка	Провод серый с красной полосой	Зона крепления панели к торпедо
Сгорает предохранитель F5	Питание приборов (желтый провод)	Возле разъема ЭБУ
Не горят лампы индикации	Массовый провод (черный)	Контактная группа замка зажигания

Контрольная проверка: Перед сборкой подключите аккумулятор и убедитесь в отсутствии искрения, нагрева проводов и корректной работе всех приборов. Обязательно проверьте срабатывание предохранителя при подаче нагрузки.

Восстановление окисленных контактов

Окисление контактных групп приборной панели ВАЗ 2110 проявляется мерцанием указателей, отказом приборов или хаотичными показаниями. Образование налета нарушает проводимость цепи, особенно часто страдают разъемы спидометра, тахометра и топливного датчика. Требуется немедленная обработка для восстановления работоспособности электрооборудования.

Перед процедурой обязательно отсоедините минусовую клемму аккумулятора! Снимите панель приборов согласно руководству, после чего визуально определите поврежденные зоны: ищите белесый или зеленоватый налет, потемнение металла. Особое внимание уделите колодкам жгута проводов и контактным площадкам плат.

Этапы восстановления

Необходимые материалы:

• Специальный очиститель электронных контактов (например, Kontakt U или аналоги)
• Ластик с абразивными частицами (для текстолитовых плат)
• Мягкая кисточка или ватные палочки
• Медицинский спирт
• Консервирующая смазка (Liqui Melly Kontakt Spray)

Последовательность работ:

1. Обработайте контакты очистителем, удаляя рыхлые отложения кисточкой
2. Для стойкого налета аккуратно потрите площадки ластиком (без чрезмерного давления!)
3. Протрите зоны спиртом для обезжиривания
4. Повторно нанесите очиститель-активатор
5. После полного высыхания нанесите тонкий слой консервирующей смазки

Критически важно: избегайте применения наждачной бумаги или металлических щеток – они повреждают защитное покрытие контактов. Для труднодоступных мест используйте зубочистки с ватой. При сборке убедитесь в плотном прилегании разъемов – неправильная фиксация ускоряет повторное окисление.

Рекомендации по модернизации электропроводки

Стандартная проводка ВАЗ 2110 имеет ограничения по нагрузке из-за использования алюминиевых проводов и устаревших разъемов. Со временем контакты окисляются, появляются потери напряжения, что приводит к некорректной работе приборов, перегреву и риску короткого замыкания. Особенно критично это проявляется в цепях фар, обогрева стекол и аудиосистемы.

Модернизация направлена на повышение безопасности и стабильности работы электрооборудования. Основные задачи: замена проводов на медные с увеличенным сечением, установка дополнительных реле для разгрузки штатных выключателей, применение термостойкой изоляции и защитных гофр. Обязательно обновите клеммные колодки и разъемы приборной панели для надежного контакта.

Практические шаги для обновления проводки

1. Аудит существующих цепей:
   • Проверьте состояние колодок приборной панели (Х1-Х3) на предмет оплавлений
   • Измерьте падение напряжения на потребителях при включенной нагрузке
2. Замена проводов:
   • Используйте медные провода марки ПВС или KGEW
   • Примените цветовую маркировку, соответствующую заводской схеме
3. Установка реле:
   • Вынесите питание фар через 4-контактные реле (30-40А)
   • Для обогрева заднего стекла используйте отдельное реле с предохранителем

Цепь	Стандартное сечение	Рекомендуемое сечение
Фары/ПТФ	1.0 мм²	1.5-2.5 мм²
Обогрев стекол	1.5 мм²	2.5-4.0 мм²
Прикуриватель	1.5 мм²	2.5 мм²
Вентилятор отопителя	1.0 мм²	1.5 мм²

При подключении обновленной проводки к приборной панели обязательно используйте диэлектрическую смазку для контактов. Для цепей управления (датчики, подсветка) сохраните штатное сечение 0.5-0.75 мм². После монтажа проверьте работу всех приборов на разных режимах, уделяя внимание отсутствию нагрева в местах соединений.

Список источников

При работе с электропроводкой автомобиля критически важно опираться на проверенные технические данные. Некорректная распиновка может привести к выходу из строя электрооборудования или создать аварийную ситуацию на дороге.

Следующие источники предоставляют детальную информацию о распиновке приборной панели ВАЗ 2110, включая цветовые схемы проводки, назначение контактов и особенности модификаций разных годов выпуска. Все материалы содержат визуальные схемы и практические рекомендации.

Ключевые материалы

• Официальное руководство по ремонту ВАЗ 2110 от АО "АВТОВАЗ"
• Электросхемы автомобилей ВАЗ 2110 в издании "Легион-Автодата"
• Технический справочник "Электрооборудование ВАЗ-2110" (изд. "За рулём")
• Форумные архивы Lada.Online с тематическими обсуждениями электрики
• Видеоинструкции от автоэлектриков на платформе RUTUBE с разбором панели
• Мануал "Диагностика и ремонт приборной панели ВАЗ 2110-2112" (изд. "Третий Рим")
• Патентная документация АВТОВАЗ на щиток приборов (RU 2148121)

Видео: ВАЗ 2110. не работают стрелки приборной панели


• Диагностический разъем Калины Лады - расположение, распиновка, ошибки OBD-II, ремонт

• Замена задних тормозных колодок Ниссан Альмера Классик - полезные советы

• Porsche Cayenne II - Взгляд на рестайлинг
