Шумоизоляция ВАЗ-2109 своими руками - пошаговое руководство

Статья обновлена: 18.08.2025

Шум салона ВАЗ-2109 – распространённая проблема владельцев этого автомобиля. Гул двигателя, дорожные звуки, дребезжание пластика снижают комфорт и утомляют водителя при длительных поездках.

Качественная шумоизоляция способна кардинально улучшить акустический комфорт в "девятке". Выполнить работы своими руками – реальная задача, требующая терпения, времени и правильного подбора материалов.

Закупка материалов: вибропласт, сплэн, бимаст

Ключевой этап – приобретение специализированных материалов для комплексной обработки кузова. От их качества и правильного подбора напрямую зависит итоговая эффективность шумоизоляции.

Основной фокус делается на три типа материалов: вибродемпфирующие составы (вибропласт, бимаст) и звукопоглощающий утеплитель (сплэн). Каждый выполняет строго определенную функцию в многослойной системе.

Характеристики и назначение материалов

Материал	Основная функция	Ключевые особенности	Типичная толщина
Вибропласт	Подавление вибраций металла	Самоклеящийся, с алюминиевым слоем, пластичный	2-3 мм
Сплэн	Поглощение звуковых волн, теплоизоляция	Легкий, влагостойкий, не гниет, прост в монтаже	4-20 мм
Бимаст	Максимальное виброгашение (ответственные зоны)	Усиленный состав, высокая плотность и масса	4.2-4.6 мм

Рекомендуемый алгоритм закупки:

1. Тщательно замерьте площади всех обрабатываемых поверхностей: пол, двери, крыша, арки колесных ниш, моторный щит.
2. Определите зоны применения:
   • Бимаст – особо вибрирующие элементы (пол, арки, моторный щит)
   • Вибропласт – двери, крыша, стойки
   • Сплэн – поверх виброизоляции по всему периметру салона
3. Добавьте запас 15-20% на раскрой и стыковку фрагментов.
4. Проверьте комплектность поставки: все материалы должны иметь заводскую упаковку без повреждений, защитную пленку (для вибропласта/бимаста), маркировку толщины.

Демонтаж передних сидений

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания при работе с проводкой электроприводов (если установлены). Сдвиньте сиденья максимально вперед и назад для доступа к задним креплениям, затем поднимите их вверх до упора для фиксации спинки в вертикальном положении.

Снимите пластиковые заглушки с направляющих рельсов кресел, открутите 4 гайки крестовой головкой на 13 мм (по 2 на каждой стороне сиденья). Для задних гаек потребуется удлинитель или карданный шарнир. При наличии электропривода подлокотника или подогрева аккуратно отсоедините разъемы проводки, нажав на фиксатор колодки.

Инструменты

• Головка торцевая на 13 мм
• Трещоточный вороток
• Удлинитель (150-200 мм)
• Плоская отвертка для заглушек
• Кусачки для стяжек проводки (при наличии)

Последовательность работ

1. Отсоедините аккумулятор
2. Снимите заглушки направляющих
3. Выкрутите передние гайки креплений
4. Открутите задние гайки через монтажные отверстия
5. Отсоедините электроразъемы (если есть)
6. Извлеките сиденье из салона наклоном вперед

Элемент	Особенности демонтажа
Направляющие рельсы	Не требуют полного снятия – остаются на кузове
Электропроводка	Пометьте разъемы маркером для последующей сборки
Крепежные шпильки	Защитите резьбу от деформации при извлечении сиденья

Внимание: Масса кресла достигает 15-20 кг – выполняйте демонтаж с помощником. Проверьте отсутствие растянутых тросов и шлангов под сиденьем перед полным извлечением.

Снятие заднего дивана салона ВАЗ-2109

Снимите нижнюю подушку дивана. Для этого наклонитесь в салоне и ухватитесь за передний край подушки возле креплений. Резко потяните вверх и на себя – фиксаторы выйдут из пазов кузова. Если подушка не поддается, проверьте наличие дополнительных крючков по бокам и отсоедините их.

Открутите болты крепления спинки дивана. Они расположены в нижней части спинки у порога: два болта по краям (доступны после снятия нижней подушки) и один центральный. Используйте ключ на 13 или головку с воротком. Сложность может представлять центральный болт – из-за ограниченного пространства потребуется удлинитель или кардан для трещотки.

Демонтаж спинки

1. Отсоедините ремни безопасности: снимите декоративные заглушки и выкрутите болты крепления верхних точек ремней к кузову.
2. Приподнимите спинку дивана на 30-40 градусов, затем потяните вверх, чтобы вывести шпильки нижних креплений из отверстий в кузове.
3. Аккуратно вынесите спинку через дверной проём, стараясь не повредить обшивку о стойки.

Важные нюансы:

• Перед началом работ уберите все вещи из-под сидений и багажника.
• Болты креплений часто закисшие – обработайте их WD-40 за 10-15 минут до откручивания.
• Складывайте крепеж в отдельную емкость, чтобы избежать потерь.

Удаление пластиковых порогов

Пластиковые пороги крепятся к металлическому основанию кузова саморезами или клипсами, расположенными по всей длине элемента. Перед демонтажем тщательно очистите стыки от грязи и дорожного реагента, чтобы избежать повреждения крепежа и кузовных панелей при снятии. Проверьте состояние креплений – заржавевшие метизы потребуют предварительной обработки проникающей смазкой.

Аккуратно подденьте порог пластиковой монтажной лопаткой или широким шпателем, начиная от краёв. Избегайте чрезмерных усилий, чтобы не сломать крепёжные ушки или сам пластик. При работе с клипсами используйте специальный съёмник – это снизит риск деформации детали. Полностью отсоединив элемент, извлеките его из дверного проёма, одновременно придерживая уплотнители двери.

Этапы демонтажа и подготовки

После снятия выполните следующие действия:

1. Очистка посадочных мест
   Жёсткой щёткой удалите скопившуюся грязь, остатки герметика и коррозию с металлических поверхностей кузова. Обезжирьте зону растворителем.
2. Дефектовка пластика
   Осмотрите пороги на наличие трещин и сколов. Повреждённые клипсы замените новыми, саморезы обработайте антикором.
3. Обработка скрытых полостей
   Через открывшиеся технологические отверстия нанесите антикоррозийный состав во внутренние полости порога.

Ключевые моменты при установке шумоизоляции:

• Перед монтажом вибропласта убедитесь, что металл сухой и прогретый (оптимально +15°С)
• Вырежьте в материале отверстия под крепёж для сохранения доступа к технологическим точкам
• На кромки металла нанесите мастику – это предотвратит скрипы при обратной сборке

Тип крепежа	Инструмент для демонтажа	Риски
Пластиковые клипсы	Съёмник триммера	Поломка фиксаторов
Саморезы	Отвёртка TORX T20	Срыв шлицов

Демонтаж обшивки потолка ВАЗ-2109

Начните с удаления плафона освещения салона. Аккуратно подденьте его плоской отверткой или триммером, отсоедините разъемы проводов и отложите плафон в сторону. Не прикладывайте излишних усилий, чтобы не повредить крепления или проводку.

Снимите передние верхние ручки-держатели, расположенные над дверьми. Отверните крепежные винты под декоративными заглушками (обычно черными или серыми), используя крестовую отвертку. Открутив винты, аккуратно потяните ручку на себя и снимите ее с кронштейна.

Демонтаж обшивки

Освободите края обшивки: последовательно отщелкните пластиковые клипсы по периметру потолка. Начинайте с задней части, двигаясь к передним стойкам. Используйте широкий пластиковый скребок или триммер, поддевая обшивку в местах креплений. Работайте осторожно, чтобы не сломать хрупкие фиксаторы.

Отсоедините обшивку от кузова: после снятия клипс плавно опустите обшивку вниз. Уделите внимание центральной части – убедитесь, что она свободна. Придерживайте обшивку одной рукой, чтобы она не упала.

Извлеките обшивку из салона: наклоните ее в сторону заднего стекла и аккуратно выведите через дверной проем. Избегайте резких изгибов – картонная основа легко деформируется. При необходимости попросите помощника подстраховать.

Ключевые моменты:

• Порядок демонтажа: плафон → передние ручки → клипсы задней части → клипсы боковин → клипсы лобовой зоны.
• Тип крепежа: 6-8 пластиковых клипс (зависит от комплектации), 2 винта на ручках, пружинные зажимы плафона.
• Сложные участки: зоны возле зеркал заднего вида и верхних креплений ремней безопасности – там обшивка может "зацепляться".

Элемент	Тип крепления	Инструмент
Плафон освещения	Пружинные скобы	Плоская отвертка
Ручки-держатели	Винты под заглушками	Крестовая отвертка
Клипсы обшивки	Пластиковые фиксаторы	Триммер/пластиковый скребок

Снятие заводских ковровых покрытий

Перед началом работ удалите все напольные коврики и посторонние предметы из салона. Приготовьте инструменты: плоскогубцы, крестовую отвертку, нож с выдвижным лезвием и монтажную лопатку. Рекомендуется работать в перчатках – края металлических креплений могут быть острыми.

Начните с демонтажа крепежных элементов: пластиковых клипс по периметру покрытия и металлических скоб в зоне порогов. Аккуратно подденьте клипсы монтажной лопаткой, а скобы отсоедините плоскогубцами, вращая их вокруг оси. Не прикладывайте излишних усилий – деформированные крепления сложно установить обратно.

Пошаговая последовательность

1. Водительское сиденье: открутите 4 болта крепления (ключ на 13), сдвиньте сиденье максимально назад.
2. Пороги: снимите декоративные накладки, поддев отверткой. Обнаружьте металлические скобы через каждые 15-20 см.
3. Туннель КПП: демонтируйте пластиковую накладку вокруг рычага КПП (2 винта под крестовую отвертку).
4. Торпедо: в передней части ковер заведен под обшивку. Аккуратно подрежьте герметик по стыку ножом.

Зона	Тип крепежа	Количество
Пороги	Металлические скобы	8-10 шт
Центральный туннель	Пластиковые клипсы	6 шт
Под сиденьями	Крюки-фиксаторы	4 шт

После снятия крепежа потяните покрытие на себя, одновременно освобождая края из-под обшивки дверей. В зоне педалей проявляйте особую осторожность – не допускайте зацепов за тросы. Если ковер приклеен заводской мастикой, прогрейте стыки феном (60-70°C) для легкого отделения.

Очистка металлических поверхностей от грязи

Удалите крупные загрязнения вручную: отколите отвердевшие комки грязи, снимите отслаивающуюся ржавчину шпателем или металлической щёткой. Особое внимание уделите сварным швам, скрытым полостям и углублениям, где скапливается влага и коррозия. Пропылесосьте обрабатываемые зоны строительным пылесосом, чтобы убрать рыхлые частицы.

Обработайте поверхности специализированным обезжиривателем (уайт-спирит, антисиликон) или автомобильным очистителем. Нанесите состав ветошью без ворса, обильно смоченной в растворе, круговыми движениями с умеренным нажимом. Для труднодоступных мест используйте зубную щётку или кисть с синтетическим ворсом. При сильных загрязнениях повторите процедуру 2-3 раза со сменой ветоши.

Ключевые правила очистки

Обязательные требования к процессу:

• Работайте в резиновых перчатках и респираторе при проветривании
• Полностью удалите заводскую консервирующую смазку в монтажных отверстиях
• Контролируйте отсутствие разводов после испарения обезжиривателя

Игнорирование этапа очистки приведёт к отслоению шумоизоляции. Проверьте качество: поверхность должна быть матовой, шероховатой при тактильном контакте и не оставлять следов на белой салфетке после протирания.

Обезжиривание кузовных панелей

Качество обезжиривания напрямую определяет надежность адгезии (прилипания) материалов шумоизоляции к металлу кузова. Пропуск этого этапа или его некачественное выполнение гарантированно приведет к отслоению вибропластика или шумки в будущем, особенно под воздействием вибраций и перепадов температур. Остатки заводской консервации, дорожной грязи, масел, восков, силиконов или просто пыли создают барьер между металлом и клеящим слоем.

Перед началом работ необходимо тщательно очистить обрабатываемые поверхности от всех видов загрязнений. Используйте для этого жесткие щетки (нейлоновые или металлические, где это допустимо без повреждения металла), скребки (пластиковые или деревянные) и мощный пылесос. Механическая очистка удаляет основной слой грязи и рыхлой ржавчины, подготавливая поверхность к химической обработке.

Технология процесса обезжиривания

После механической очистки обязательно переходите к химическому обезжириванию. Для этого потребуются:

• Специализированный обезжириватель: Лучший вариант – составы, предназначенные именно для подготовки металла перед нанесением клеевых материалов или ЛКП. Они эффективно растворяют масла, жиры, силиконы, не оставляя пленки.
• Чистые ветошь (безворсовые салфетки) или губки: Используйте их обильно и часто меняйте, чтобы не размазывать грязь.
• Перчатки и респиратор: Обязательны для защиты кожи рук и органов дыхания от агрессивных паров растворителей.

Нанесите обезжириватель обильно на подготовленную поверхность. Дайте ему несколько секунд (согласно инструкции на упаковке) для растворения загрязнений, но не допускайте полного высыхания. Протрите поверхность чистой ветошью насухо, собирая всю грязь и остатки средства. Повторите процедуру 2-3 раза, каждый раз используя чистые участки ветоши. Особое внимание уделите:

• Стыкам и сварным швам.
• Отверстиям и технологическим пазам.
• Труднодоступным местам (пороги, колесные арки изнутри, внутренние усилители).

Критерий качественного обезжиривания: чистая ветошь после протирки абсолютно сухой поверхности должна оставаться чистой, без следов грязи или жира.

ВАЖНО:

• Проветривание: Работайте только в хорошо проветриваемом помещении.
• Пожаробезопасность: Пары большинства обезжиривателей легковоспламеняемы! Исключите источники открытого огня и искр.
• Альтернативы: Хотя уайт-спирит или бензин "Калоша" иногда используются, они менее эффективны против некоторых видов загрязнений (особенно силиконов) и могут оставлять маслянистую пленку, ухудшающую адгезию. Специализированные автообезжириватели предпочтительнее.

После обезжиривания не прикасайтесь к очищенной поверхности голыми руками, чтобы не оставить жировые следы от кожи. Приступайте к нанесению вибродемпфирующего материала как можно скорее, пока на металл снова не осела пыль.

Обработка днища вибропоглощающим материалом

Перед нанесением вибропоглощающего состава днище автомобиля необходимо тщательно очистить от грязи, ржавчины и остатков старого покрытия. Используйте металлическую щетку, шлифовальную машинку или пескоструйную обработку для достижения идеально чистой поверхности. Обезжирьте металл уайт-спиритом или антисиликоном, уделяя особое внимание сварным швам и скрытым полостям.

Прогрунтуйте очищенное днище антикоррозийным составом, нанося его в 2-3 тонких слоя с промежуточной сушкой согласно инструкции производителя. Качественная грунтовка предотвратит развитие коррозии под вибропоглощающим материалом и улучшит адгезию основного покрытия.

Технология нанесения вибропоглощающего материала

Для обработки днища применяйте специализированные мастики на битумной или синтетической основе (например: Body 950, Dinitrol ML, Tikkurila Antirust). Наносите состав валиком, кистью или распылителем в 2-3 слоя толщиной 2-4 мм суммарно. Критически важные зоны для усиленной обработки:

• Места крепления подвески и рычагов
• Точки соединения лонжеронов с поперечинами
• Внутренние поверхности колесных арок
• Зоны вокруг топливного бака

Обязательные условия для эффективной виброизоляции:

1. Работы проводите при температуре воздуха +15°C до +30°C
2. Каждый новый слой наносите только после полного высыхания предыдущего (8-24 часа)
3. Контролируйте равномерность покрытия без пропусков и наплывов

Материал	Расход на м²	Время сушки
Битумная мастика	1.5-2 кг	24 часа
Жидкий пластик	1-1.3 кг	8-12 часов
Резиновое покрытие	2-3 кг	6-8 часов

После полной полимеризации покрытия (через 48-72 часа) установите штатные пластиковые защиты колесных арок. Для долговечности обработанных поверхностей избегайте мойки автомобиля под высоким давлением в течение 7-10 дней после нанесения материала.

Замена штатных заглушек в полу

Штатные резиновые заглушки в полу ВАЗ-2109 со временем деформируются, трескаются или полностью разрушаются, создавая прямые каналы для проникновения дорожного шума и влаги в салон. Их замена – обязательный этап комплексной шумоизоляции, так как даже самые эффективные вибро- и звукоизоляционные материалы не дадут полноценного результата при наличии таких акустических "окон".

Для замены потребуется демонтировать старые заглушки, тщательно очистить и обезжирить посадочные места, после чего установить новые уплотнительные элементы с обязательной герметизацией периметра. Использование современных полимерных материалов вместо заводской резины значительно улучшит результат.

Пошаговый процесс замены

Демонтаж старых заглушек:

1. Снимите напольное покрытие (ковролин или резиновый коврик) для доступа к полу.
2. Плоской отверткой или монтажной лопаткой аккуратно подденьте края старых резиновых заглушек.
3. Извлеките заглушки, прилипшие или застаревшие элементы удалите, срезая ножом по контуру.
4. Жесткой щеткой удалите грязь и ржавчину с металла вокруг отверстия.

Подготовка и установка новых заглушек:

• Обезжирьте поверхность металла вокруг отверстия уайт-спиритом или спиртом.
• Нанесите слой автомобильного герметика (например, Liqui Moly Kunststoff-Dichtmasse или аналог) по краю нового отверстия.
• Вдавите новую полиуретановую или силиконовую заглушку (рекомендуемый диаметр: 30-32 мм) до полного прилегания к поверхности пола.
• Удалите излишки герметика ветошью.
• Дополнительно промажьте стык по периметру тонким слоем герметика для гарантии влаго- и шумоизоляции.

Материал заглушки	Преимущества	Недостатки
Полиуретан	Высокая эластичность, долговечность, стойкость к маслам	Средняя стойкость к низким температурам
Силикон	Термостойкость, отличная адгезия, простота монтажа	Более высокая цена, ограниченная стойкость к механическим повреждениям
Резина (штатная)	Низкая стоимость	Быстрое старение, растрескивание, плохая герметичность

Критические моменты: Не используйте штатные резиновые заглушки – они быстро потеряют свойства. При обнаружении коррозии вокруг отверстий зачистите металл до чистого слоя и обработайте преобразователем ржавчины перед герметизацией. Обязательно проверяйте герметичность установленных заглушек после монтажа напольного покрытия, нажимая на них через материал – не должно быть подвижек или щелей.

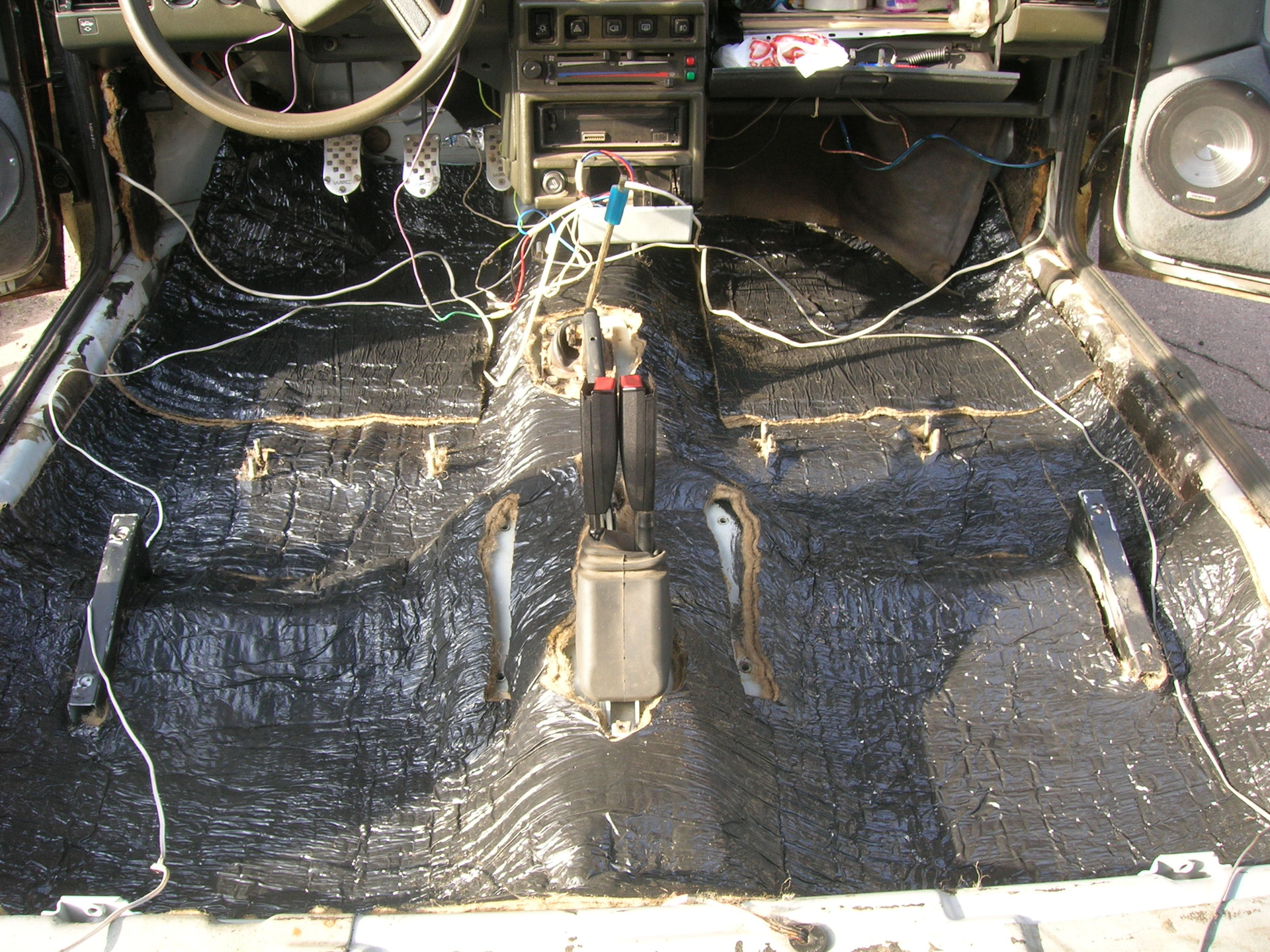

Изоляция туннеля кардана

Туннель кардана – значительный источник гула и вибраций от трансмиссии, особенно заметный на скорости. Его обработка комплексно снижает низкочастотный шум в салоне. Для работы потребуется снять обивку пола, сиденья и разобрать центральную консоль для полного доступа к металлическим поверхностям.

Очистите обезжиривателем всю поверхность туннеля от грязи, ржавчины и заводской мастики. Особое внимание уделите стыкам и сварным швам. Тщательно просушите основание перед наклейкой материалов.

Этапы обработки

1. Вибродемпфирование:
   • Наклейте вибропоглощающие маты (типа Вибропласт Silver, Бимаст Бомб) на плоские участки туннеля.
   • Используйте небольшие фрагменты для криволинейных зон, плотно прикатывая каждый кусок валиком.
   • Закройте минимум 60-70% площади, избегая крепежных отверстий и технологических выступов.
2. Шумоизоляция:
   • Поверх виброизолятора уложите слой звукопоглощающего материала (Сплэн 3004, Шуманет БМ).
   • Используйте цельные куски там, где возможно. На сложных рельефах делайте аккуратные надрезы.
   • Проклейте все стыки алюминиевым скотчем для герметичности слоя.
3. Термоизоляция (опционально):
   • Для дополнительной защиты от нагрева от выхлопной системы наклейте фольгированный материал (Пенофол тип А) фольгой наружу.
   • Стыки также проклейте алюминиевым скотчем.

После монтажа всех слоев аккуратно верните на место штатную обивку пола, избегая ее натяжения и перекосов. Убедитесь, что крепежные отверстия не перекрыты, а ковролин лег ровно без бугров.

Проклейка задних арок

Задние колесные арки ВАЗ-2109 – критичная зона для шумов: сюда попадает грязь, гравий и вода от колес, создавая гул и дребезг. Без обработки металл резонирует, усиливая дорожные звуки в салоне.

Для эффективного шумоизоляции потребуется демонтировать обшивку колесных арок в багажнике и задние сиденья. Очистите металл от грязи, ржавчины и старой мастики, затем обезжирите уайт-спиритом.

Технология нанесения материалов

Используйте комбинированный подход:

1. Вибродемпфер (шумка):
   • Нарежьте материал на фрагменты 15×20 см
   • Закройте 60-70% поверхности, уделяя местам стыков и изгибам
   • Прикатайте валиком до появления "апельсиновой корки"
2. Шумоизол (звукоизолятор):
   • Наклейте поверх вибродемпфера сплошным слоем
   • Прогрейте феном для лучшего прилегания к рельефу
   • Проклейте стыки металла с лонжеронами

Важно: Обработайте скрытые полости за арками через технологические отверстия – забейте их обрезками шумки, зафиксировав аэрозольным клеем. После монтажа материалов установите обратно пластиковые подкрылки – они дополнят шумоизоляцию.

Обработка дверных карт изнутри

Снятые дверные карты тщательно очистите от пыли и остатков старых крепежей. Обезжирьте внутреннюю поверхность пластика растворителем или спиртом, уделяя особое внимание местам контакта с металлом.

Подготовьте шумоизоляционный материал: вибропласт или битопласт толщиной 2-4 мм оптимальны для пластиковых деталей. Разрежьте листы на фрагменты, соответствующие зонам карты – центральной части, местам крепления динамиков и периметру.

Технология оклейки

Последовательно приклеивайте материал:

1. Начните с мест крепления динамиков – сплошной слой здесь снижает дребезжание
2. Обработайте периметр карты полосой шириной 5-7 см для уплотнения прилегания к двери
3. Закройте центральную часть фрагментами с перехлёстом 10-15 мм, избегая отверстий под ручки

Используйте технологию "рваного края" – неровные кромки снижают резонанс. Прокатайте всю поверхность валиком для устранения воздушных пузырей. Перед установкой проверьте совместимость отверстий под электроразъёмы и механизмы.

Материал	Толщина	Особенности нанесения
Вибропласт Silver	2 мм	Не требует прогрева, режется ножницами
Битопласт Standard	4 мм	Нужен фен для адгезии, усиленная прокатка

Установка уплотнителей на двери ВАЗ-2109

Начинайте с тщательной очистки посадочных мест дверей: удалите грязь, остатки старого уплотнителя и обезжирьте поверхности спиртовым раствором или уайт-спиритом. Прогрейте новый уплотнитель феном до 40-50°C для повышения эластичности – это облегчит монтаж и улучшит прилегание.

Начинайте оклейку с верхнего угла дверного проема, последовательно разматывая ленту с защитной подложки. Сильно прижимайте материал по всей длине, избегая перекосов и пузырей. Особое внимание уделите углам – аккуратно подрезайте и стыкуйте концы без нахлестов.

Ключевые этапы монтажа

При установке соблюдайте технологию:

1. Проверка геометрии – убедитесь, что дверь не перекошена, иначе уплотнитель будет заминаться.
2. Контроль усилия закрывания – после монтажа проверьте, не требуется ли чрезмерное усилие. При необходимости ослабьте дверные петли.
3. Обработка стыков – промажьте соединения герметиком для предотвращения отслоения.

Используйте только оригинальные уплотнители или сертифицированные аналоги с маркировкой EPDM – они устойчивы к перепадам температур и деформациям. Избегайте дешевых ПВХ-материалов, которые дубеют на морозе.

Проблема	Решение
Свист на скорости	Доклейте уплотнитель в зоне зеркал
Конденсат на уплотнителе	Прочистите дренажные отверстия внизу двери
Отслоение краев	Нанесите термоклей по углам

После установки не мойте машину 24 часа для полной полимеризации клея. Тестируйте результат: зажмите лист бумаги между дверью и кузовом – при правильном монтаже он фиксируется с равномерным усилием по всему периметру.

Изоляция пространства под капотом

Основной источник шума в моторном отсеке – вибрации силового агрегата и работающие навесные агрегаты. Звуковые волны легко проникают через тонкий металл капота и щели в зоне лобового стекла. Для эффективного подавления применяется комплексный подход: вибродемпфирование металлических поверхностей и наклейка звукопоглощающих материалов.

Наиболее критичны участки крепления двигателя, крылья и центральная часть перегородки салона (моторного щита). Обязательно обрабатывается внутренняя плоскость капота – он работает как резонатор. Предварительная очистка и обезжиривание поверхностей – обязательное условие для надежной адгезии материалов.

Порядок работ и материалы

Используйте двухслойную схему изоляции:

1. Вибропластика: Наклеивается непосредственно на металл (толщина 2-4 мм). Основные зоны:
   • Центральная часть капота (избегая вентиляционных отверстий)
   • Верх моторного щита за печкой
   • Внутренние поверхности передних крыльев
2. Звукопоглотитель: Монтируется поверх вибропластики (толщина 10-20 мм, тип "Шумка" или аналог). Особое внимание:
   • Вся площадь капота
   • Верхняя часть моторного щита под капотом
   • Торпедо со стороны двигателя (при снятой панели)

Ключевые моменты:

• Плотно прикатывайте материалы валиком для устранения воздушных пузырей.
• Не закрывайте технологические лючки, дренажные отверстия и кабельные трассы.
• Утеплитель рулевой рейки и проводки обязателен – контакт с виброматериалом недопустим.

Результат: Снижение высокочастотного звона двигателя, уменьшение гула на трассе, подавление вибраций рулевой колонки. Эффект заметен сразу после сборки.

Обработка передней панели

Снимите торпедо, открутив крепежные винты и отсоединив разъемы электропроводки. Демонтируйте рулевое колесо, приборную панель, воздуховоды печки и магнитолу для полного доступа к металлическому основанию. Тщательно очистите внутренние поверхности от пыли и грязи с помощью щетки и обезжиривателя.

Проверьте наличие заводских отверстий и технологических зазоров. Закройте крупные полости металлическими заплатками на герметике, мелкие щели заполните монтажной пеной. Обработайте сварные швы антикоррозийным составом для предотвращения ржавчины.

Этапы нанесения материалов

Используйте двухслойную шумоизоляцию:

1. Вибродемпфер (типа Вибропласт):
   • Раскроите листы по форме усилителей кузова
   • Наклейте на центральный тоннель, моторный щит и стойки лобового стекла
   • Прогрейте материал строительным феном для лучшего прилегания
2. Звукопоглотитель (типа Сплэн):
   • Уложите поверх вибродемпфера слоем 10-15 мм
   • Особое внимание уделите участкам за педальным узлом
   • Обрежьте излишки вокруг технологических отверстий

При сборке избегайте перегибов проводов и тросов управления. Все разъемы должны плотно фиксироваться штатными креплениями. Проверьте свободный ход педалей и рычагов до установки декоративных накладок.

Утепление моторного щита

Моторный щит – это критически важная зона для шумоизоляции, так как он является основным путем проникновения шума двигателя, вибраций и тепла в салон автомобиля ВАЗ-2109. Качественная обработка этой перегородки значительно снижает общий уровень шума и повышает комфорт во время поездки.

Перед началом работ тщательно очистите поверхность моторного щита со стороны салона от пыли, грязи и остатков старой изоляции. Используйте обезжириватель для обеспечения максимальной адгезии материалов. Убедитесь, что поверхность сухая.

Материалы и технология

Для эффективной изоляции моторного щита применяется комплексный подход, включающий два основных слоя:

1. Вибродемпфирующий слой:
   • Используйте специализированные вибропласты (например, Вибропласт Silver, БимАст Бомб).
   • Наклеивайте материал на максимально возможную площадь металлической поверхности щита со стороны салона.
   • Особое внимание уделите местам креплений и изгибам металла – это основные источники вибраций.
   • Тщательно прикатывайте материал валиком для надежного контакта с металлом.
2. Звукоизолирующий слой:
   • Поверх вибродемпфера наклейте слой материала с высокими звукопоглощающими свойствами (например, Шумопласт, Сплэн, Изолон ППЭ).
   • Толщина слоя обычно составляет 5-10 мм. Убедитесь, что материал не мешает установке элементов салона (педального узла, проводки).
   • Закрывайте материалом все участки вибродемпфера, включая стыки и нахлесты.
   • Используйте клей-спрей на основе каучука для надежной фиксации.

Обязательные этапы работ:

Демонтаж элементов	Снимите торпедо (панель приборов), педальный узел, блок предохранителей, ковры и обшивки для полного доступа к щиту.
Обработка стыков и технологических отверстий	Проклейте все технологические отверстия, щели и стыки моторного щита с кузовом виброизолятором или специальным герметиком (типа Мадлен).
Проклейка тяг и тросов	Оберните места прохода тросов газа, сцепления и тормоза через щит демпфирующим материалом или используйте резиновые втулки.

Работы проводите в хорошо проветриваемом помещении, используйте защитные перчатки и респиратор. Перед установкой элементов салона обратно дайте клею полностью высохнуть согласно инструкции производителя.

Шумоизоляция подкапотного пространства

Основные источники шума под капотом ВАЗ-2109 – двигатель, выпускная система, генератор и помпа. Вибрации передаются через точки крепления агрегатов на кузов, а звуковые волны распространяются в салон через щели и тонкий металл перегородки. Для эффективного снижения шума требуется комплексный подход: демпфирование вибраций и поглощение звука.

Ключевая зона обработки – внутренняя поверхность капота и моторный щит (перегородка между салоном и двигателем). Используйте многослойные материалы: вибропоглощающие маты для подавления резонанса металла и шумоизоляционные плиты/войлок для блокировки воздушного шума. Обязательна герметизация технологических отверстий в моторном щите монтажной пеной или резиновыми заглушками.

Этапы работ и материалы

Перед началом работ очистите поверхности от грязи и обезжирьте. Последовательность действий:

1. Обработка капота:
   • Наклейте вибродемпфер (например, StP Aero) на внутреннюю часть ребер жесткости
   • Закройте всю площадь шумопоглотителем (битумный войлок, вспененный полиуретан)
2. Изоляция моторного щита:
   • Снимите педальный узел и тормозной цилиндр для доступа
   • Наклейте виброизоляцию на металл (2-3 мм слой)
   • Установите звукопоглощающий материал (маты из термостойкого войлока) поверх виброизоляции
3. Дополнительные меры:
   • Установите термоакустический экран на выпускной коллектор
   • Обработайте антискрипом точки крепления двигателя

Материал	Толщина	Зоны применения
Вибродемпфирующая мастика	2-3 мм	Центральные части крупных панелей
Термостойкий войлок	10-20 мм	Моторный щит, внутренняя часть капота
Вспененный полиэтилен	4-8 мм	Стыки, мелкие полости

Важно: Не закрывайте вентиляционные отверстия капота и технологические люки для ремонта. Для участков возле выпускного коллектора применяйте исключительно термостойкие материалы (выдерживающие +200°C и выше). После монтажа проверьте свободный ход тросов и отсутствие контакта изоляции с подвижными элементами.

Проклейка передних лонжеронов

Тщательно очистите внутренние полости лонжеронов от грязи, пыли и следов коррозии металлической щёткой. Обезжирьте поверхности ацетоном или уайт-спиритом, уделяя особое внимание сварным швам и стыкам. Просушите зону обработки компрессором или ветошью для исключения влаги под материалом.

Нарежьте вибропоглощающий материал (типа Вибропласт, Шуманет) полосами шириной 5-7 см. Используйте монтажный ролик для плотного прижатия слоя к металлу без воздушных пузырей. Прокатывайте покрытие с усилием, особенно в углублениях и рёбрах жёсткости – эти участки критичны для вибраций.

Технологические нюансы

• Доступ через технологические отверстия – используйте лючки в торпедо и под капотом. При необходимости аккуратно расширьте их дрелью
• Многослойное нанесение – первый слой закрывает 70% площади, второй (смещённый) перекрывает стыки
• Температурный режим – работы проводите при +15...+25°C. При холоде материал разогрейте строительным феном

Контролируйте отсутствие непроклеенных участков простукиванием: глухой звук указывает на адгезию, звонкий – на отслоение. Обязательно обработайте зоны крепления подрамника и точек сварки – основные источники гула. После монтажа проверьте свободный ход тросов и трубок вдоль лонжеронов.

Изоляция колесных арок ВАЗ-2109

Колесные арки – критически важная зона для шумоизоляции, так как именно через них в салон проникает значительная часть дорожного и ударного шума от колес. Звуковые волны от покрышек, удары гравия о металл и вибрации напрямую передаются на кузов в этих местах.

Качественная обработка арок позволяет резко снизить общий уровень шума в салоне и улучшить акустический комфорт. Работы требуют тщательной подготовки поверхностей и внимания к стыкам, где чаще всего возникают "звуковые мостики".

Этапы работ

Подготовка поверхности:

• Демонтируйте колеса и пластиковые подкрылки (локеры)
• Очистите металл от грязи, ржавчины и старой антикора жесткой щеткой
• Обезжирьте арки растворителем или уайт-спиритом
• Прогрунтуйте металл антикоррозийным составом

Укладка материалов:

1. Наклейте вибропоглощающие плиты (например, Вибропласт) на плоские участки арок. Тщательно прикатайте валиком для адгезии.
2. Закройте стыки и рельефные элементы шумоблокирующим материалом (Битопласт, Шумопласт). Укладывайте с нахлестом 2-3 см.
3. Особое внимание уделите местам крепления амортизаторов и рычагов – сделайте многослойную проклейку.

Финишная защита:

Материал	Назначение
Жидкий ЛКП	Защита от сколов и коррозии
Антигравийное покрытие	Дополнительная виброизоляция и защита от абразива
Шумоизоляционные подкрылки	Монтаж поверх изоляции вместо штатных

Ключевые рекомендации: Не экономьте на толщине виброматериала (минимум 3-4 мм), герметизируйте технологические отверстия монтажной пеной или герметиком, а стыки материалов проклеивайте алюминиевым скотчем. Обязательно проверяйте зазор между аркой и колесом после увеличения толщины "пирога".

Обработка ниши запасного колеса

Ниша запаски является одним из крупнейших резонаторов в багажнике ВАЗ-2109, существенно усиливая дорожные шумы и вибрации кузова. Ее металлические поверхности эффективно передают звуки от колесных арок и днища в салон. Качественная обработка этой зоны критически важна для снижения общего уровня шума в автомобиле.

Работу начинают с демонтажа самого запасного колеса, инструмента, коврика и прочих элементов из багажника. Ниша должна быть абсолютно пустой и чистой. Тщательно очистите металлическую поверхность от грязи, пыли, следов масла или старой шумоизоляции с помощью щетки, ветоши и обезжиривателя (например, уайт-спирита). Особое внимание уделите местам коррозии – их необходимо зачистить до чистого металла и обработать преобразователем ржавчины.

Этапы нанесения материалов

После полного высыхания обезжиривателя и преобразователя ржавчины приступают к модернизации ниши:

1. Виброизоляция (Вибродемпфер):
   • Основная задача – подавить вибрации тонкого металла.
   • Материал нарезается на куски удобного размера.
   • Наносится на всю внутреннюю поверхность ниши: дно, боковые стенки, арку над нишей.
   • Каждый кусок плотно прикатывается валиком, обеспечивая максимальное сцепление с металлом без пузырей воздуха.
   • Крайне важно не перекрывать дренажные отверстия в дне ниши! Вибродемпфер аккуратно обрезается вокруг них.
2. Шумоизоляция (Звукопоглотитель):
   • Назначение – поглощать воздушные шумы (гул, рокот).
   • Материал (обычно на основе войлока, пенополиуретана или синтепона) наносится поверх слоя вибродемпфера.
   • Покрывается все дно ниши и, по возможности, нижние части боковых стенок.
   • Монтируется враспор или на клей, в зависимости от типа материала.
3. Тепло-шумоизоляция (Дополнительный слой):
   • Для максимального эффекта, особенно над колесной аркой, часто добавляют слой материала, сочетающего свойства звукопоглощения и теплозащиты (например, сплиттер или битопласт).
   • Укладывается поверх шумоизоляции, закрывая металл над нишей.

Выбор материалов (примеры)

Тип материала	Назначение	Примеры (бюджет)	Примеры (премиум)
Вибродемпфер	Подавление вибраций металла	Вибропласт Silver, Стандарт	StP Aero, Шуманет БМ
Звукопоглотитель	Поглощение воздушного шума	Битопласт, Изолон ППЭ	Маделин, Шуманет-Комби
Тепло-шумоизоляция	Доп. поглощение, теплоизоляция	Сплиттер (материалоемкий)	StP Biplast, Шуманет-Термо

Перед обратной установкой запасного колеса и коврика дайте всем слоям материалов, особенно клеящимся, полностью высохнуть (согласно инструкции производителя, обычно 12-24 часа). Правильно обработанная ниша запасного колеса станет не источником шума, а эффективным барьером на его пути в салон.

Монтаж звукопоглощающего слоя на потолок

Тщательно очистите и обезжирьте металлическую поверхность потолка. Удалите все следы старой звукоизоляции (если есть), пыль, грязь и особенно остатки заводского антикора или мастики с помощью подходящего обезжиривателя. Поверхность должна быть абсолютно сухой и чистой для максимальной адгезии материала.

Снимите штатный потолочный утеплитель (войлок). Используя его как шаблон или сделав точные замеры, вырежьте заготовки из выбранного звукопоглощающего материала (шумка, сплэн, битопласт и т.п.). Обязательно оставьте припуск 10-15 мм по периметру для гарантированного перекрытия всех стыков и неровностей.

Процесс наклейки материала

Нанесите клей на подготовленную металлическую поверхность потолка. Для лучшего результата используйте специализированный аэрозольный авто-клей в баллоне. Распыляйте клей равномерным слоем, уделяя особое внимание краям и местам будущих стыков. Дайте клею подсохнуть до необходимой степени "открытой выдержки" (время указано на баллоне, обычно 5-20 минут).

Приклейте материал, начиная от центра потолка к краям. Аккуратно разглаживайте материал руками, выгоняя воздушные пузыри и обеспечивая плотный контакт с металлом. Для лучшего прилегания и увеличения адгезии обязательно прокатайте всю поверхность приклеенного материала жестким валиком или пластиковым ракелем.

Обработайте стыки. Если используются несколько кусков материала, тщательно проклейте места их стыков. Нахлесты должны быть плотными, без зазоров. Дополнительно прокатайте стыки валиком. Излишки материала по краям аккуратно подрежьте острым ножом или монтажным резаком.

Особое внимание уделите зоне задней полки. Звукопоглощающий слой должен плотно прилегать к металлу в месте крепления задней панели обшивки и вокруг проемов для динамиков, но не перекрывать сами крепежные отверстия или технологические вырезы для проводки и вентиляции. Проверьте свободный ход крючков для крепления обшивки.

Ключевые рекомендации

• Тестируйте клей: Перед нанесением на весь потолок проверьте реакцию клея и материала на небольшом, незаметном участке металла салона.
• Вентиляция: Работайте в хорошо проветриваемом помещении или используйте респиратор, особенно при нанесении аэрозольного клея.
• Толщина слоя: Учитывайте толщину выбранного материала и его влияние на последующий монтаж потолочной обшивки. Штатные пластиковые клипсы должны надежно защелкиваться.
• Не перекрывайте вентиляцию: Категорически избегайте перекрытия штатных вентиляционных отверстий в задней части крыши.

Тип материала	Типовая толщина	Особенности монтажа
Вибропласт (шумка)	2-4 мм	Требует тщательной подготовки поверхности, хорошая адгезия
Сплэн / Битопласт	4-8 мм	Менее требователен к чистоте основы, хорошее поглощение
Бимаст / Альфамаст	4-6 мм	Самоклеящийся, требует сильного прижатия при монтаже

Укладка изоляции под обшивку багажника

Перед началом работ полностью демонтируйте обшивку багажника, включая боковые панели, заднюю полку и колесные арки. Тщательно очистите металлические поверхности от грязи, ржавчины и старой шумоизоляции с помощью щетки и обезжиривателя. Просушите все элементы феном во избежание коррозии под материалом.

Нарежьте выбранный шумоизоляционный материал (например, битопласт, сплэн или вибропласт) на фрагменты по форме зон багажника. Для сложных рельефов используйте бумажные шаблоны. Основные участки обработки: задняя перегородка, пол багажника, колесные арки, боковины и внутренние поверхности крыльев.

Этапы монтажа

Начинайте укладку с самых крупных плоских участков – пола и задней перегородки:

1. Прогрейте металл строительным феном до +40°C для улучшения адгезии
2. Снимите защитную пленку с материала и плотно прижмите его к поверхности
3. Прокатайте валиком от центра к краям для удаления воздушных пузырей
4. На стыках делайте нахлест 10-15 мм

При обработке рельефных зон (арки, усилители) наносите материал фрагментами, тщательно разглаживая его по ребрам жесткости. Для труднодоступных мест используйте битумные мастики с помощью шпателя. Особое внимание уделите зонам крепления запаски и нишам – здесь часто возникают резонансы.

Критичные моменты:

• Не закрывайте технологические отверстия для проводки и слива воды
• Усиливайте места крепления динамиков дополнительным слоем
• Обработайте стыки кузова герметиком после укладки изоляции

После монтажа выдержите 2-3 часа перед установкой обшивки. Проверьте плотность прилегания декоративных панелей – они не должны деформироваться от толщины изоляции. Для максимального эффекта комбинируйте вибродемпфирующие и звукопоглощающие материалы.

Герметизация технологических отверстий

Технологические отверстия в кузове ВАЗ-2109, оставшиеся после заводской сборки, становятся основными проводниками дорожного шума в салон. Они расположены под коврами, за обшивкой стоек и в моторном щите. Каждое незакрытое отверстие работает как резонатор, пропуская звуки двигателя, трансмиссии и колесных арок.

Для эффективной блокировки шума необходимо герметизировать все технологические полости диаметром от 10 мм. Крупные отверстия (свыше 30 мм) требуют механических заглушек, а мелкие – эластичных материалов. Предварительная очистка металла от грязи и обезжиривание обязательны для надежного сцепления.

Практические решения

Тип отверстия	Материал	Способ нанесения
Крупные (крепление агрегатов)	Пластиковые заглушки + силикон	Заглушка с проклейкой периметра
Средние (электропроводка)	Монтажная пена + жидкая резина	Заполнение с последующей обрезкой
Мелкие (сварные точки)	Битумная мастика	Шпатель или кисть слоем 3-5 мм

Критические зоны для проверки:

• Туннель кардана под передними сиденьями
• Отверстия крепления рулевой колонки
• Проходы жгутов проводки через моторный щит
• Зоны крепления задних амортизаторов в багажнике

Избегайте полной герметизации дренажных каналов в дверях и порогах – оставляйте нижние отверстия открытыми для отвода воды. Для труднодоступных полостей используйте шприц с удлинительной трубкой. Финишный слой вибропласта поверх герметика усилит эффект на 15-20%.

Установка шумоизоляции под обивку дверей

Снимите дверную обивку, аккуратно открутив крепежные винты в ручках и подлокотнике, после чего подденьте клипсы по периметру двери плоской отверткой. Удалите старую гидроизоляционную пленку, тщательно очистите металлическую поверхность от грязи и обезжирите уайт-спиритом для улучшения адгезии.

Вырежьте заготовки из шумоизоляционного материала (Бимаст, Шумка) по форме внутренних панелей двери с припуском 1-2 см. Прогрейте материал строительным феном до пластичности перед монтажом, особенно в зимних условиях.

Порядок работ

1. Прогрев основания: Обработайте металл феном для активации клеевого слоя.
2. Приклейка: Снимите защитную пленку с материала, плотно прижмите к поверхности, разглаживая от центра к краям валиком.
3. Обработка рельефа: Прокатайте выступающие элементы (крепления, проводку) для исключения воздушных пузырей.
4. Второй слой: Наклейте мастичный состав (типа Маделин) на оставшиеся участки сплошным слоем.

Материал	Толщина	Покрытие
Бимаст Бомб	4 мм	70-80%
Шумка Стандарт	2 мм	100% + мастика

Перед установкой обивки восстановите гидробарьер новой пленкой или мембраной, фиксируя её штатными клипсами. Убедитесь, что шумоизоляция не мешает работе механизма стеклоподъемника и замка.

Обработка стойки рулевой колонки

Перед нанесением вибро- или шумоизоляционного материала стойку рулевой колонки необходимо тщательно подготовить. Демонтируйте пластиковые накладки, кожух и саму рулевую колонку согласно руководству по ремонту автомобиля, обеспечив свободный доступ к металлической поверхности. Очистите металл от старой антикоррозийной защиты, грязи, пыли и особенно тщательно обезжирьте его с помощью уайт-спирита, антисиликона или специализированного обезжиривателя.

После полного высыхания поверхности нанесите вибродемпфирующий материал (ВДМ) на открытые участки металла стойки. Используйте для этого либо специальный ролик, либо шпатель, плотно прижимая материал и разглаживая его от центра к краям для исключения воздушных пузырей. Особое внимание уделите местам стыков, изгибам и технологическим отверстиям – здесь ВДМ должен ложиться максимально плотно. При необходимости используйте фен для лучшего прилегания материала на сложных рельефах.

Критически важный этап

Перед обратной сборкой убедитесь, что вибродемпфер полностью высох и надежно зафиксирован. Любое отслоение материала в районе рулевой колонки недопустимо по соображениям безопасности и может стать новым источником дребезжания.

Основные материалы для обработки:

• Вибродемпфирующий материал (оптимальная толщина 2-3 мм)
• Обезжириватель (уайт-спирит, антисиликон)
• Чистые ветоши
• Резиновый ролик или жесткий шпатель
• Строительный фен (опционально, для сложных зон)

Этап	Действие	Примечание
1	Демонтаж обшивки и колонки	Следуйте инструкции, сохраняйте крепеж
2	Очистка и обезжиривание	Поверхность должна быть абсолютно сухой и чистой
3	Нанесение ВДМ	Прокатка роликом обязательна
4	Просушка	Время зависит от типа ВДМ и температуры
5	Контроль качества	Проверка на отсутствие пузырей и отслоений
6	Установка колонки и обшивки	Строго по меткам, без перекосов

При установке рулевой колонки обратно соблюдайте все заводские метки и моменты затяжки крепежных элементов. Перекос или неправильная установка колонки после нанесения слоя материала недопустимы и приведут к проблемам с управлением.

Изоляция педального узла

Педальный узел является значимым источником проникновения шума в салон ВАЗ-2109, особенно на неровных дорогах. Вибрации через металлические крепления и тяги напрямую передаются на кузов, создавая низкочастотный гул и дребезжание. Качественная изоляция этой зоны существенно снижает общий уровень шума при движении.

Основная задача – разорвать жесткую связь между механизмом педалей и кузовом автомобиля. Для этого применяется комбинированный подход: виброизоляция металлических площадок крепления и шумоизоляция самой ниши педального узла. Обязательно учитывается необходимость сохранения полного хода педалей и беспрепятственной работы всех тросов/приводов после монтажа материалов.

Материалы и этапы работ

Необходимые материалы:

• Вибропоглощающая мастика (например, Вибропласт, Шумка)
• Звукопоглощающий материал (самоклеящийся Сплэн, Бимаст Бомб или аналог)
• Композитная шумоизоляция (типа Маделин, Акцент)
• Скобы или хомуты для фиксации тросов

Порядок действий:

1. Демонтаж: Снимите облицовку тоннеля пола и торпедо со стороны водителя. Отсоедините тросы привода сцепления и газа (при необходимости), ослабьте крепления педального узла к кузову.
2. Очистка поверхности: Тщательно обезжирьте металл кузова в зоне крепления узла и саму нишу. Удалите ржавчину и грязь.
3. Виброизоляция:
   • Наклейте вибропоглощающую мастику на металлические площадки кузова, куда крепится педальный узел (точечно или сплошным слоем).
   • Обработайте виброматом тыльную сторону кронштейнов самого узла.
4. Монтаж шумоизоляции:
   • Закройте всю нишу педального узла слоем звукопоглотителя (Сплэн). Тщательно разгладьте, избегая воздушных пузырей.
   • Поверх звукопоглотителя установите композитный материал (Маделин) для термо- и шумоизоляции.
   • Прорежьте аккуратные отверстия для крепежных болтов и тяг педалей.
5. Обратная сборка: Установите педальный узел на место через виброизолирующие прокладки (можно вырезать из остатков материала). Затяните крепеж. Подсоедините тросы, зафиксировав их скобами, исключая контакт с кузовом. Смонтируйте снятые элементы обшивки.

Критические моменты: Контролируйте отсутствие перегибов тросов и полный свободный ход всех педалей после сборки. Убедитесь, что изоляционные материалы не препятствуют работе механизмов и не касаются подвижных частей. Особое внимание уделите герметизации технологических отверстий в нише – используйте мастику или герметик.

Проклейка стыков кузовных панелей

Проклейка стыков кузовных панелей на ВАЗ-2109 – критически важный этап шумоизоляции. Неплотные соединения элементов кузова (особенно в районе дверей, крыши, стоек и пола) выступают основными проводниками вибраций и ударных шумов внутрь салона. Даже качественные виброизоляционные материалы не дадут полного эффекта без герметизации этих зазоров.

Применение специальных уплотнительных составов (типа "жидкая прокладка" или шовного герметика) блокирует передачу резонанса между деталями, заполняя микрощели и создавая демпфирующий слой. Это существенно снижает дребезжание пластика и "железа" на неровностях дороги, повышая акустический комфорт.

Технология выполнения работ

Подготовка поверхности: Обезжирьте стыки Уайт-спиритом или антисиликоном. Удалите отслаивающуюся краску и ржавчину шпателем или щёткой. Протрите ветошью до чистоты – адгезия герметика зависит от подготовки.

Нанесение состава:

1. Используйте монтажный пистолет для туб или аэрозольный герметик с тонкой насадкой.
2. Наносите непрерывную полосу толщиной 3–5 мм по всей длине шва.
3. Особое внимание уделите:
   • Стыкам крыши со стойками
   • Соединениям передних крыльев с арками
   • Местам крепления брызговиков
   • Точкам прилегания порогов к полу

Контроль качества: Убедитесь в отсутствии пропусков и равномерности слоя. Излишки снимите шпателем до полимеризации. Не допускайте попадания состава на подвижные элементы замков и петель.

Материал	Преимущества	Ограничения
Бутил-каучуковый герметик (лента или паста)	Высокая эластичность, отличное шумопоглощение	Требует сухой поверхности, сложен в нанесении на вертикали
Полиуретановый аэрозоль	Проникает в труднодоступные полости, быстро наносится	Длительное время высыхания, сильный запах

Сушка: Обеспечьте вентиляцию салона. Время полимеризации – от 12 часов (зависит от толщины слоя и влажности). Избегайте попадания воды на обработанные швы в течение суток.

Важно: Работы проводите при температуре выше +10°C. При отрицательных температурах свойства герметиков ухудшаются.

Установка дополнительных уплотнителей дверей

Основной источник шума в салоне ВАЗ-2109 – щели по контуру дверей. Установка дополнительных уплотнителей перекрывает пути проникновения дорожного гула и пыли, одновременно улучшая прижим двери. Резиновые профили монтируются на кузовные проемы поверх штатного уплотнения.

Используйте термостойкий автополимерный клей типа "жидкая пластмасса" для фиксации. Предварительно обезжирьте поверхности спиртовым раствором, разметьте линии нанесения малярным скотчем. Особое внимание уделите зоне порогов и верхним углам – здесь часто образуются зазоры.

Технология монтажа

Последовательность работ:

1. Отрезать уплотнитель по длине каждой стороны дверного проема с запасом 5 см
2. Снять защитную ленту с клейкого слоя небольшими участками (20-30 см)
3. Прижать профиль к металлу кузова, начиная от нижнего угла петлевой стойки
4. Прокатать резину валиком для устранения пузырей воздуха
5. Обрезать излишки материала в местах стыков под 45°

Критические точки контроля:

• Плотность прилегания в зоне замка
• Отсутствие перекручивания профиля на изгибах
• Совпадение стыков в верхних углах проема

Материал	Тип профиля	Толщина
Пористая резина	D-образный	8-10 мм
Вспененный EPDM	П-образный	12-14 мм

После установки проверьте равномерность закрывания дверей – при сильном сопротивлении возможно потребуется регулировка петель. Тест на герметичность: лист бумаги должен плотно фиксироваться по всему периметру при закрытой двери.

Монтаж шумоизоляции на крышку багажника ВАЗ-2109

Перед началом работ демонтируйте крышку багажника, отсоединив тяги привода замка и сняв петли. Тщательно очистите внутреннюю поверхность от грязи и обезжирьте её растворителем или спиртом. Удалите старую звукоизоляцию (при наличии) и просушите металл.

Используйте вибродемпфирующий материал типа "Шумофф" или аналог. Раскроите листы по форме крышки, оставляя припуски 1-2 см для сложных зон. Учитывайте места крепления замка и петель – вырежьте под них отверстия заранее.

Этапы установки

1. Прогрейте салон тепловой пушкой или феном до +20°C для лучшей адгезии.
2. Снимите защитную плёнку с вибропласта и плотно прижмите его к металлу, начиная от центра.
3. Прокатайте поверхность валиком для удаления воздушных пузырей.
4. Наклейте слой шумопоглощающего материала (например, битопласт) поверх виброизоляции.
5. Повторно прокатайте покрытие, уделяя внимание стыкам и углам.

Ключевые моменты:

• Обработайте все рёбра жёсткости и углубления
• Не допускайте загибов материала на технологические отверстия
• Установите крышку на место только через 24 часа после монтажа

Материал	Толщина	Покрытие
Вибродемпфер	2-3 мм	70-80% поверхности
Шумопоглотитель	10-20 мм	100% без зазоров

Обработка внутренних поверхностей крыльев

Начните со снятия колес и демонтажа пластиковых подкрылков (если установлены). Тщательно очистите металлические поверхности от грязи, пыли, остатков старой антикора и ржавчины. Используйте металлическую щетку, шлифмашинку или крупную наждачную бумагу. Обезжирьте всю площадь специальным составом или уайт-спиритом, затем протрите ветошью насухо.

Нанесите антикоррозийный грунт на все очищенные участки, уделяя особое внимание сварным швам, стыкам и кромкам. Работайте в хорошо проветриваемом помещении, используя респиратор. Дождитесь полного высыхания грунта (время указано производителем). Проверьте поверхность на отсутствие пропусков и дефектов перед следующим этапом.

Нанесение шумоизоляционных материалов

Используйте комбинированный подход для максимального эффекта:

• Вибропоглощающий слой (Вибропласт, ШПМ): наклейте непосредственно на металл, начиная с центра крыла. Прокатайте каждый фрагмент силиконовым валиком для устранения воздушных пузырей. Закрывайте минимум 70% площади, особое внимание – зонам возле креплений амортизаторов и брызговиков.
• Звукоизолирующий слой (Битопласт, Сплэн): монтируйте поверх вибропоглощающего материала с нахлестом 1-2 см на стыках. Вырезайте сложные формы точно по контуру, используя картонные шаблоны. Обязательно обработайте внутренние полости за колесными арками.

Ключевые рекомендации при монтаже:

1. Прогревайте материалы строительным феном (особенно при температуре ниже +15°C) для улучшения адгезии.
2. Усиливайте края материалов дополнительным прикатыванием – это предотвратит отслоение при вибрациях.
3. Не допускайте зазоров между слоями на стыках – используйте узкие полосы материала для перекрытия швов.

Перед установкой подкрылков и колес выдержите материалы 2-3 часа для окончательной полимеризации клея. Проверьте отсутствие контакта шумоизоляции с подвижными элементами подвески или тормозными магистралями. Для дополнительной защиты от влаги и грязи обработайте внешнюю сторону арок антигравийным покрытием после сборки.

Тестирование на вибрации в салоне

После завершения шумоизоляции салона ВАЗ-2109 критически важно проверить уровень вибраций на разных режимах работы двигателя. Запустите мотор и последовательно увеличьте обороты от холостых (800-900 об/мин) до рабочих (2500-3500 об/мин), фиксируя зоны резонанса. Особое внимание уделите оборотам 1500-2000 об/мин – здесь чаще возникают низкочастотные гулы.

Проведите тест-драйв по разным типам покрытий: бетонные плиты, асфальт с гравийными включениями, неровная грунтовка. На каждом покрытии разгоните автомобиль до 60, 90 и 110 км/ч, отмечая точки возникновения вибраций. Попросите пассажира помочь с локализацией источников – часто "звенят" незакрепленные элементы обшивки.

Ключевые точки диагностики

• Панель приборов – вибрации креплений педального узла и рулевой колонки
• Дверные карты – резонанс динамиков и стеклоподъемников
• Задние арки – гулы от неплотно уложенного вибропласта
• Потолок – дребезжание плафонов освещения

Для объективной оценки используйте мобильное приложение-виброметр (например, Vibration Meter), закрепив смартфон на центральном тоннеле. Сравните показания до и после шумоизоляции:

Режим	До изоляции	После изоляции
Холостой ход	0.8 м/с²	0.3 м/с²
3000 об/мин	2.1 м/с²	0.9 м/с²
110 км/ч (асфальт)	1.7 м/с²	0.6 м/с²

Если вибрации превышают 0.5 м/с² на холостых или 1.2 м/с² при движении, повторите демпфирование проблемных зон. Особенно эффективна точечная обработка кронштейнов сидений и креплений ремней безопасности битопластом 3-4 мм.

Сборка демонтированных элементов интерьера

Перед установкой деталей тщательно очистите посадочные места от остатков старого крепежа и пыли. Проверьте целостность пластиковых клипс и фиксаторов – поврежденные элементы замените новыми во избежание дребезжания.

Убедитесь, что все провода (электропроводка дверей, динамики, датчики) аккуратно проложены в штатных каналах и зафиксированы стяжками. Избегайте перегибов жгутов и контакта с острыми кромками металла.

Порядок и рекомендации по сборке

1. Обшивка потолка: Начинайте с передних углов, равномерно распределяя усилие. Защелкивайте клипсы по периметру последовательно, контролируя отсутствие перекосов.
2. Панель приборов:
   • Подключите разъемы колодок электропроводки до полной фиксации панели
   • Закрепите боковые винты в последнюю очередь после совмещения всех крепежных стоек
3. Дверные карты:
   • Установите гидроизоляционные мембраны, проклеив контуры бутил-каучуковой лентой
   • Фиксируйте обшивку штатными саморезами в металлические скобы, не перетягивая крепеж
4. Задние боковины и полка багажника: Используйте пластиковые заглушки для скрытых клипс. При монтаже полки предварительно вставьте штатные резиновые подушки-держатели.

После сборки проверьте работу всех механизмов: опускание стекол, замки дверей, регулировки сидений. Пройдитесь по неровной дороге для выявления посторонних звуков – при обнаружении скрипов демонтируйте проблемную деталь и установите дополнительные войлочные прокладки в зоне контакта с кузовом.

Правильная укладка ковровых покрытий завершает шумоизоляцию пола, обеспечивая плотное прилегание и отсутствие зазоров. Начинайте работу только после полного высыхания вибро- и звукоизоляционных материалов, чтобы исключить отслоение.

Перед монтажом тщательно очистите поверхность от пыли и обезжирьте. Разложите ковролин в салоне для адаптации к температуре на 2-3 часа – это предотвратит деформацию. Проверьте соответствие выкроек контурам пола с припусками 3-4 см по периметру.

Укладка ковровых покрытий на место

1. Фиксация стартовой точки: Начните с центра тоннеля коробки передач. Нанесите автоклей точечно или зигзагом, избегая излишков возле технологических отверстий.
2. Поэтапное натяжение: Равномерно распределяйте материал от центра к дверным порогам, разглаживая руками. Особое внимание уделите зонам педального узла – сделайте аккуратные надрезы крест-накрест.
3. Обработка сложных участков: В местах изгибов (арки колесных ниш) прогрейте покрытие строительным феном до 60°C для пластичности. Закрепите края металлическими скобами с шагом 5 см.
4. Финальная подгонка: Обрежьте излишки по контуру дверей острым ножом. Проклейте стыки силиконовым герметиком, особенно в районе порогов и под бардачком.

Зона	Рекомендуемый клей	Время фиксации
Основной пол	Универсальный автоклей 3M Super 77	15-20 минут
Вертикальные поверхности	Жидкие гвозди Tytan Professional	40-60 минут
Стыки и углы	Термостойкий герметик Abro 600°C	24 часа (полное отвердение)

Контрольный этап: После монтажа прокатайте всю поверхность резиновым валиком для устранения воздушных пузырей. Установите пластиковые крепежные клипсы штатного ковра в заводские отверстия кузова.

Важно: Не эксплуатируйте автомобиль 12 часов для полной полимеризации клея. Проверьте свободный ход педалей и отсутствие помех при переключении передач перед сборкой обшивки.

После завершения нанесения шумоизоляции на пол, стойки и потолок, приступаем к обратной сборке салона. Ключевой этап – аккуратная установка сидений и фиксация всех демонтированных элементов обшивки, чтобы не повредить новый слой изоляции.

Особое внимание уделите креплению сидений – их болтовые соединения напрямую контактируют с кузовом. Неправильный монтаж может создать "акустические мостики", сводя на нет эффект от проделанной работы по шумоподавлению.

Установка сидений и крепление элементов

Начните с монтажа передних сидений. Установите их на направляющие, совместите крепежные отверстия с резьбовыми втулками в полу. Вставьте штатные болты и равномерно затяните их крестообразно динамометрическим ключом с моментом 42-52 Н·м. Избегайте перекоса сиденья – проверьте свободный ход направляющих.

Далее закрепите элементы в следующем порядке:

1. Напольное покрытие: уложите штатные ковры поверх шумоизоляции, совместив вырезы с педальным узлом и крепежными шпильками. Зафиксируьте пластиковыми пистонами по периметру.
2. Боковые обшивки порогов: установите на место, защелкните клипсы. Убедитесь, что обшивка не заминает ковер и плотно прилегает к стойкам.
3. Обшивки тоннеля и задних арок: совместите крепежные скобы с отверстиями в кузове, прижмите до характерного щелчка. Для задних арок используйте штатные саморезы.
4. Заднее сиденье: заведите кронштейны спинки под фиксаторы на кузове, надавите до срабатывания замков. Проверьте надежность крепления подушками вверх.

Обязательные проверки после сборки:

• Отсутствие зазоров между обшивками и кузовом.
• Свободный ход регулировок сидений и беспрепятственная работа ремней безопасности.
• Надежная фиксация ковров – исключите смещение под ногами водителя.
• Отсутствие посторонних скрипов при нажатии на обшивки рукой.

Корректировка пластиковых панелей после монтажа

После установки пластиковых панелей салона ВАЗ-2109 часто возникают зазоры, перекосы или напряжения в местах прилегания к кузову и соседним элементам. Это снижает эффективность шумоизоляции из-за образования акустических мостиков и требует немедленного устранения.

Проведите визуальный осмотр и ручную проверку всех стыков, нажимая на панели в проблемных зонах. Особое внимание уделите участкам вокруг крепежных отверстий, лючков динамиков и дверных проемов – именно там чаще всего проявляется деформация.

Методы устранения дефектов

Корректировка креплений:

• Ослабьте саморезы на проблемной панели на 1-2 оборота
• Приложите умеренное усилие для правильного позиционирования элемента
• Затягивайте крепеж постепенно по диагонали, контролируя зазоры

При нехватке посадочного места: Снимите панель и аккуратно подрежьте тыльную сторону строительным ножом в местах контакта с выступами кузова. Удалите не более 1-2 мм материала за один проход.

Проблема	Решение
Скрип при вибрации	Проклейте торцы панели уплотнительной лентой DINEX
Прогиб центральной части	Добавьте скрытые опоры из вспененного полиэтилена
Щель более 3 мм	Установите декоративный молдинг на силиконовый герметик

Финальная проверка: Запустите двигатель, включите музыку средней громкости и пройдитесь по неровной дороге. Локализуйте источники дребезжания, последовательно прижимая панели рукой. Для точного определения зазоров используйте полоску бумаги – она должна перемещаться с заметным усилием.

Устранение скрипов в новой конфигурации

После монтажа шумоизоляции на ВАЗ-2109 часто возникают посторонние звуки из-за изменения зазоров и плотности прилегания деталей. Основные источники – пластиковые панели салона, декоративные накладки и незакреплённые элементы конструкции, контактирующие с вибропластом или матами.

Для диагностики привлекайте помощника: двигайтесь на малой скорости по неровной дороге, фиксируя локализацию скрипов. Надавливайте рукой на проблемные зоны (торпедо, стойки, дверные карты) для точного определения точек трения.

Методы устранения

Обработка стыков пластика:

• Протрите соединения панелей спиртом для обезжиривания
• Нанесите силиконовую смазку-спрей в зазоры (например, LIQUI MOLY Kunststoff-Spray)
• Для устойчивых скрипов проложите тонкую полосу войлока или вспененного полиэтилена

Крепёжные элементы:

1. Проверьте затяжку всех саморезов и клипс
2. Замените деформированные пластиковые пистоны новыми (оригинальные номера: 2109-8101045, 2109-8101047)
3. Установите резиновые прокладки под металлические скобы

Зона	Материал для демпфирования	Способ нанесения
Крыша	Полиуретановая лента 2мм	Между обшивкой и поперечинами
Двери	Термоклей	Точечно на внутренние крепления карты
Багажник	FLEX SEAL резиновое покрытие	На кронштейны полки

Важно: избегайте контакта смазок с текстилем – они оставляют пятна. После обработки дайте составу высохнуть 15-20 минут перед сборкой. Для профилактики ежегодно обновляйте смазку в зонах высокого трения.

Контрольная поездка для проверки результата

Перед началом контрольной поездки убедитесь, что все установленные материалы надежно закреплены, нет торчащих элементов или свободно болтающихся обрезков, которые могут создавать дополнительные вибрации или дребезжание. Проверьте, плотно ли закрыты все лючки, крышки, установлены ли на место обшивки салона, коврики и прочие снятые ранее детали интерьера.

Выберите для теста знакомый маршрут, включающий различные типы дорожного покрытия (ровный асфальт, бетонные плиты, разбитое покрытие) и скоростные режимы (городской трафик, трасса). Важно проехать по тем же участкам дороги, где шум был наиболее заметен до шумоизоляции, для объективного сравнения.

Процесс оценки во время движения

Во время поездки сконцентрируйтесь на восприятии звуков внутри салона. Отключите музыку и попросите пассажиров помолчать. Оцените изменения по следующим ключевым параметрам:

• Глубинный шум двигателя и выхлопной системы: Стал ли звук более приглушенным, "далеким"? Не появились ли новые неприятные резонансы?
• Шум качения колес (дорожный шум): Насколько снизился гул от покрышек, особенно на неровном асфальте или бетоне? Как ведет себя шум на разных скоростях?
• Аэродинамические шумы (свист, завывание): Уменьшились ли они при движении на трассе (от 80 км/ч и выше)? Обратите внимание на зоны дверей, стекол, зеркал.
• Дребезжание и вибрации: Появились ли новые посторонние звуки (треск, лязг, гул)? Тщательно прислушайтесь к дверным картам, потолку, полкам багажника, приборной панели – местам установки материалов.
• Общее ощущение: Стало ли в салоне субъективно тише? Уменьшилась ли усталость от шума?

Для более точной фиксации изменений можно использовать мобильное приложение-шумомер, хотя его показания будут относительными. Более важно субъективное восприятие комфорта.

Тип шума	Зоны контроля	Возможные причины недостаточной изоляции
Дорожный шум (гул)	Пол, колесные арки, пороги	Недостаточная обработка арок и пола, пропущенные участки
Шум двигателя/выхлопа	Перегородка (моторный щит), тоннель пола	Слабый слой вибропласта на щите, пропуски на тоннеле
Аэродинамический шум (свист)	Стыки дверей, уплотнители, зеркала	Износ уплотнителей, неплотное прилегание дверей после разборки
Дребезжание/вибрации	Обшивки дверей, потолка, панели	Плохая фиксация обшивок, незакрепленные провода, контакт обшивки с металлом

После поездки тщательно проанализируйте услышанное. Выявите участки, где шумоизоляция оказалась недостаточной или где появились новые проблемы. Обратите особое внимание на любые посторонние звуки (дребезжание, свист) – они указывают на ошибки монтажа или пропущенные зоны. Зафиксируйте эти точки для последующей доработки.

Помните, что для достижения оптимального результата часто требуется несколько итераций: контрольная поездка → выявление слабых мест → дополнительная шумоизоляция проблемных зон → повторная контрольная поездка. Не расстраивайтесь, если с первого раза не удалось добиться идеальной тишины – последовательная доработка ключевых участков значительно улучшит комфорт.

Список источников

При подготовке материалов по самостоятельной шумоизоляции ВАЗ-2109 использовались открытые технические ресурсы и практический опыт автомобилистов. Основное внимание уделялось проверенным методам и доступным материалам.

Ниже представлены категории источников, содержащие детальные инструкции и рекомендации для владельцев автомобилей ВАЗ-2109. Все материалы ориентированы на самостоятельное выполнение работ без специализированного оборудования.

• Автомобильные форумы (Drive2, VAZ-Club, Лада.Онлайн) - отчеты владельцев о шумоизоляции с фотографиями и анализом материалов
• Видео-инструкции на YouTube-каналах по тюнингу отечественных авто - пошаговые демонстрации разборки салона и укладки материалов
• Специализированные сайты по автомобильному тюнингу (например, AutoRelease, Vazik.today) - сравнительные обзоры шумоизоляционных материалов
• Технические руководства по разборке интерьера ВАЗ-2109 - схемы креплений элементов салона
• Профильные блоги автомастеров - рекомендации по выбору вибро- и шумопоглощающих покрытий для бюджетного тюнинга

Видео: шумоизоляция пола своими руками ваз 2109


• Амортизаторы Boge - описание, виды и характеристики

• Промывка ДМРВ - руководство по чистке и выбору средств

• Обзор мотоцикла Honda Sabre - что нужно знать
