Силовой бампер - конструкция и назначение

Статья обновлена: 18.08.2025

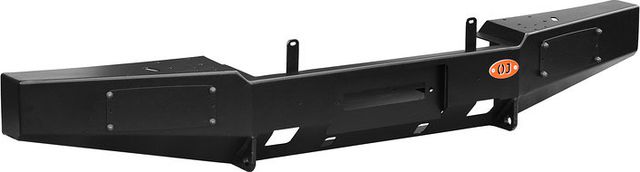

Силовой бампер представляет собой усиленный элемент защиты автомобиля, принципиально отличающийся от стандартных моделей повышенной прочностью и специализированной конструкцией.

Изготавливается преимущественно из толстостенной стали или алюминиевых сплавов, что обеспечивает устойчивость к деформациям при ударах и столкновениях. Рассмотрим ключевые характеристики, функциональное назначение и варианты исполнения данного оборудования.

Отличия от стандартных моделей по материалу изготовления

Стандартные бамперы преимущественно изготавливаются из термопластиков (ABS, полипропилен) или композитных материалов (стеклопластик), что обеспечивает низкую стоимость и легкий вес, но ограничивает прочность. Такие модели деформируются или разрушаются даже при незначительных ударах, выполняя скорее декоративную функцию.

Силовые бамперы используют металлические сплавы: легированную сталь толщиной 3-6 мм или алюминиевые сплавы для облегченных версий. Ключевое отличие – способность выдерживать экстремальные нагрузки без критических деформаций, включая наезды на препятствия, столкновения с дикими животными или использование в качестве точки опоры для лебедки.

Сравнительные характеристики материалов

Параметр	Стандартный бампер	Силовой бампер
Основной материал	ABS-пластик, полипропилен, стеклопластик	Сталь (легированная), алюминиевый сплав
Предел прочности	До 50 МПа (пластики)	От 350 МПа (сталь)
Защитное покрытие	Лакокрасочный слой	Порошковая покраска, цинкование, полимерные покрытия
Реакция на удар	Трещины, сколы, невосстанавливаемые деформации	Локальные вмятины без потери целостности

Критические отличия в эксплуатации:

Температурная стойкость: пластики стандартных моделей теряют эластичность при -25°C, металл силовых бамперов сохраняет свойства до -60°C.
Ремонтопригодность: стальные конструкции выправляются кувалдой, алюминиевые – заменой секций, тогда как пластиковые требуют полной замены.
Вес: масса силовой конструкции в 3-5 раз выше из-за металла и усиливающих элементов (косынки, ребра жесткости).

Лебедочная балка: конструктивные требования и расположение

Лебедочная балка представляет собой усиленный конструктивный элемент, интегрированный в силовой бампер или раму транспортного средства. Ее основное назначение – обеспечение надежной точки крепления для лебедки, способной выдерживать экстремальные нагрузки при вытягивании автомобиля из бездорожья или перемещении тяжелых объектов.

Ключевое требование к балке – высокая прочность на растяжение и сжатие, так как в процессе работы лебедка создает значительные усилия, направленные как на сдвиг, так и на отрыв. Материалом обычно служит толстостенная сталь (легированная или конструкционная), обработанная для устойчивости к деформации и коррозии.

Критичные конструктивные параметры

Толщина металла: Не менее 3-5 мм для легковых внедорожников, до 10 мм для тяжелой техники.
Система крепления: Прямое соединение с лонжеронами рамы через усиленные кронштейны, исключающее точечные нагрузки.
Защита троса/ремня: Наличие направляющего ролика или износостойких накладок для предотвращения перетирания.
Геометрия: Равномерное распределение усилия по всей конструкции без концентрации напряжений.

Расположение балки строго регламентировано: она монтируется центрально относительно продольной оси автомобиля в передней части бампера. Это минимизирует риск крена и потери управляемости при нагрузке. Обязателен свободный доступ к барабану лебедки и отсутствие помех для работы синтетического/стального троса.

Параметр	Требование	Последствия несоблюдения
Угол наклона троса	≤10° от горизонтали	Сход троса с барабана, деформация балки
Соосность с рамой	Отклонение ≤2 мм	Перекос кузова, повреждение креплений

Дополнительные элементы включают буксировочные проушины, интегрированные в балку, и антикоррозионное покрытие (цинкование, порошковая окраска). Испытания на соответствие проводятся при нагрузках, превышающих паспортную тягу лебедки минимум в 1.5 раза.

Кенгурятники: виды защиты передней оптики и радиатора

Конструктивно кенгурятники интегрируют специализированные элементы для защиты уязвимых зон: передних фар, противотуманных огней и радиаторной решетки. Эти компоненты критически важны для эксплуатации автомобиля в условиях бездорожья, где высок риск механических повреждений от веток, камней или нестабильного грунта. Защитные решения варьируются от простых усиленных сеток до сложных каркасных систем, напрямую влияя на сохранность ключевых узлов.

Производители предлагают различные инженерные подходы, комбинируя материалы (сталь, алюминий, композиты) и типы креплений (болтовое, сварное). Выбор конкретной конфигурации зависит от предполагаемой интенсивности эксплуатации и типа транспортного средства – от легковых внедорожников до коммерческого спецтранспорта. Эффективность защиты определяется плотностью расположения элементов и способом их интеграции в основной каркас силового бампера.

Основные типы защитных элементов

Сетчатые экраны: Легкие сварные решетки из стального прутка, монтируемые перед оптикой и радиатором. Диаметр прутка (4-8 мм) и шаг ячейки (20-50 мм) определяют баланс между защитой и циркуляцией воздуха.
Сплошные стальные пластины: Толстостенные панели с перфорацией для вентиляции. Устанавливаются на шарнирах или съемных креплениях, обеспечивая максимальную стойкость к ударным нагрузкам при движении по каменистой местности.
Комбинированные кожухи: Гибридные конструкции, где радиатор защищен глухой плитой, а оптика – вертикальными прутьями или мелкоячеистой сеткой. Часто включают откидные секции для сервисного доступа.

Тип защиты	Уровень прочности	Вентиляция	Типовое применение
Сетчатые экраны	Средний	Отличная	Легкое бездорожье, лесные трассы
Сплошные пластины	Максимальный	Ограниченная	Скальные участки, экстремальные экспедиции
Комбинированные кожухи	Высокий	Избирательная	Универсальная эксплуатация, тяжелые условия

Крепежные системы играют ключевую роль: усиленные кронштейны гасят вибрации, а демпфирующие прокладки предотвращают передачу ударных нагрузок на кузов. Для защиты фар дополнительно применяют прозрачные поликарбонатные накладки, устойчивые к трещинам. При проектировании учитывается совместимость с лебедкой и необходимость сохранения штатных функций – например, работы датчиков парковки или адаптивного освещения.

Расчетные нагрузки на сварные швы при преодолении препятствий

При наезде на препятствие силовой бампер воспринимает ударные нагрузки, которые передаются на раму транспортного средства через сварные соединения. Величина этих нагрузок зависит от массы автомобиля, скорости движения, геометрии препятствия и угла контакта. Пиковые усилия могут достигать нескольких тонн за доли секунды, создавая сложное напряженное состояние в зоне швов.

Расчетная модель должна учитывать динамический характер воздействия, включая инерционные силы и возможные скручивающие моменты. Особое внимание уделяется соединениям в точках крепления кронштейнов к лонжеронам, где возникают максимальные напряжения среза и отрыва. Коэффициент запаса прочности выбирается не менее 2.0 из-за непредсказуемости реальных условий эксплуатации.

Критические факторы при проектировании

Основные параметры, влияющие на нагрузочную способность швов:

Тип препятствия: вертикальные выступы (бордюры) вызывают изгиб, наклонные поверхности (валуны) – комбинированные нагрузки
Скорость контакта: при 5-10 км/ч пиковые нагрузки превышают статические в 3-5 раз
Катет шва: увеличение на 1 мм повышает прочность соединения на 25-30%

Вид нагрузки	Характер воздействия	Критическая зона
Статическое сжатие	Постепенное нагружение	Нижние поясные швы
Динамический удар	Импульсное воздействие	Вертикальные стыки
Отрывная нагрузка	При зацепе верхней кромкой	Верхние крепления

Важно: Для ответственных соединений применяют двусторонние угловые швы с полным проваром, исключающие концентраторы напряжений. Минимальная длина непрерывного шва – 40 мм при толщине металла 4-6 мм. Контроль качества включает магнитно-порошковую дефектоскопию всех рабочих стыков.

Определение расчетного усилия по формуле: F = m·a + k·v, где:
- m – приведенная масса конструкции
- a – пиковое ускорение (до 5g)
- v – скорость контакта
- k – коэффициент деформации
Выбор типа шва (стыковой, тавровый, нахлесточный) в зависимости от направления вектора нагрузки
Проверка на усталостную прочность при циклических нагрузках

Толщина стального листа для оптимального веса и прочности

Выбор толщины стали напрямую влияет на баланс между массой конструкции и её способностью поглощать ударные нагрузки. Слишком тонкий лист (менее 3 мм) деформируется даже при незначительных столкновениях, не обеспечивая должной защиты. Чрезмерно толстый металл (свыше 5–6 мм) создаёт критическую нагрузку на крепления и шасси, повышая расход топлива и ухудшая управляемость.

Оптимальный диапазон толщины для большинства силовых бамперов – 3–5 мм. Такой показатель гарантирует сохранение геометрии конструкции при силовом контакте с препятствиями без перегрузки передней оси. Для локального усиления зон повышенного риска (кенгурятники, точки крепления лебёдки) допустимо применение вставок толщиной до 6–8 мм.

Ключевые аспекты подбора толщины

Основные критерии при определении параметров:

Тип эксплуатации: Для городских условий достаточно 3–4 мм; для бездорожья и ударных нагрузок – 4–5 мм.
Конструкция каркаса: Ребристые профили и гнутые элементы повышают жёсткость, позволяя использовать сталь ближе к нижней границе диапазона.
Марка стали: Легированные стали (например, Hardox 450) при меньшей толщине обеспечивают прочность, сопоставимую с обычной сталью больших сечений.

Толщина (мм)	Прочность	Вес	Рекомендуемое применение
2–3	Низкая	Минимальный	Декоративные элементы, ненагруженные кожухи
3–4	Средняя	Умеренный	Городские условия, лёгкое бездорожье
4–5	Высокая	Повышенный	Экстремальное бездорожье, защита от серьёзных ударов
5+	Максимальная	Критичный	Локальное усиление, спецтехника

Важно: Расчётный вес готового бампера не должен превышать 5–7% массы автомобиля. Для точного распределения нагрузки крепления должны дублировать силовые элементы рамы или лонжеронов. Комбинирование толщин в разных секциях (например, 4 мм для основного корпуса и 6 мм для кронштейнов) – наиболее рациональный подход к оптимизации.

Порошковая покраска против оцинковки: устойчивость к коррозии

Порошковая покраска создает полимерный слой, который физически изолирует металл бампера от влаги и кислорода. Качество защиты напрямую зависит от толщины слоя (обычно 60-120 мкм) и целостности покрытия: сколы или глубокие царапины обнажают металл, запуская коррозию. Современные составы включают ингибиторы ржавчины, но при механических повреждениях уязвимость возрастает.

Оцинковка использует электрохимическую защиту: цинковый слой (5-25 мкм) выступает "жертвенным анодом", корродируя вместо стали даже при нарушении целостности покрытия. Цинк окисляется, образуя плотную патину (ZnO, ZnCO₃), замедляющую дальнейшую деградацию. Этот метод особенно эффективен в условиях высокой влажности, солевых сред (противогололедные реагенты) и при микротрещинах.

Сравнительная характеристика

Критерий	Порошковая покраска	Оцинковка
Тип защиты	Барьерный (изоляция металла)	Электрохимический (катодная защита)
Устойчивость к сколам	Средняя: повреждения оголяют сталь	Высокая: цинк защищает сталь локально
Реакция на соль/реагенты	Требует идеальной целостности слоя	Устойчива даже при частичных повреждениях
Срок службы (в агрессивной среде)	5-8 лет	10+ лет

Ключевые выводы: Оцинковка превосходит порошковую покраску в долговременной защите от коррозии при эксплуатации в экстремальных условиях благодаря саморегенерации покрытия. Для бамперов, подверженных ударным нагрузкам (камни, бездорожье), цинковый слой обеспечивает более надежную защиту в местах микроповреждений. Порошковое покрытие выигрывает в декоративности и цветовых решениях, но требует безупречной подготовки поверхности и уязвимо при глубоких царапинах.

Монтаж точек крепления на лонжероны без модификации кузова

Основная задача заключается в установке крепежных узлов силового бампера через существующие технологические отверстия в лонжеронах или места штатной буксировочной проушины. Это требует тщательного анализа конструкции конкретного автомобиля для выявления подходящих точек с достаточной толщиной металла и пространством для размещения кронштейнов.

Используются специальные усилительные пластины (косынки), которые прижимаются к внутренним поверхностям лонжеронов через доступные люки. Крепление осуществляется высокопрочными болтами класса 10.9 и выше, проходящими через штатные отверстия, что исключает необходимость сверления или сварки. Кронштейны силового бампера фиксируются на внешних выступах этих пластин.

Ключевые этапы и требования

Подготовительные работы:

Очистка внутренних полостей лонжерона от загрязнений
Обезжиривание поверхностей в зоне контакта с косынками
Проверка состояния металла на предмет коррозии

Критически важные аспекты:

Точное позиционирование пластин для совпадения с заводскими отверстиями
Применение стопорных гаек или контргаек для предотвращения самооткручивания
Обработка соединений антикоррозийным составом

Параметр	Требование
Толщина косынок	Не менее 5-6 мм
Диаметр болтов	M12-M14
Контроль затяжки	Динамометрическим ключом согласно спецификации

Обязательная проверка геометрии установки после монтажа и тестовая нагрузка на статическое растяжение. При возникновении люфтов или деформации косынок – демонтаж и усиление конструкции.

Взаимодействие с системами парктроников и камерами

Силовые бамперы требуют особого подхода при интеграции со штатными парктрониками. Датчики должны быть корректно переустановлены в новые отверстия на усиленной конструкции, что требует точного позиционирования для сохранения углов обзора. Неверный монтаж приводит к "слепым зонам" или ложным срабатываниям системы.

Толщина металла и геометрия бампера влияют на работу ультразвуковых сенсоров – сигнал может искажаться или ослабляться. Для компенсации производители рекомендуют использовать специальные кронштейны и прокладки, а также проводить калибровку электронного блока управления после установки.

Особенности совместимости с камерами

Штатная камера заднего вида часто крепится непосредственно на бампер. При замене на силовой вариант необходимо:

Обеспечить идентичное расположение камеры относительно оси автомобиля
Проверить отсутствие вибрации в креплениях при движении
Убедиться, что обод крепления не перекрывает обзор объектива

Критические моменты: При установке на внедорожники с запаской на двери бампера требуется усиленное крепление камеры, исключающее смещение при нагрузках. Для моделей с 360-градусным обзором демонтаж заводского бампера может нарушить калибровку всех камер – потребуется перепрошивка системы.

Адаптация под установку дополнительных фар дальнего света

Конструкция силового бампера изначально предусматривает возможность монтажа дополнительного светового оборудования. Для этого на его поверхности интегрированы универсальные крепежные платформы или усиленные кронштейны, расположенные в оптимальных точках – обычно по верхней кромке или по центру. Эти элементы проектируются с учетом веса и вибрационных нагрузок мощных фар, обеспечивая жесткую фиксацию без риска деформации бампера.

Платформы оснащаются стандартизированными отверстиями под болтовое соединение (часто формата 3 или 4 отверстий по образцу распространенных креплений типа L), что позволяет устанавливать большинство моделей дополнительных фар дальнего света без необходимости сверления или модификации самой конструкции бампера. Некоторые производители предусматривают регулируемые по углу наклона площадки для точной юстировки светового пучка.

Ключевые особенности адаптации

Помимо креплений, силовой бампер решает две важные задачи для эффективной работы фар:

Электроподготовка: Внутри бампера или вдоль его каркаса прокладываются защищенные каналы для электропроводки. Часто используются штатные разъемы (например, Deutsch DT) для быстрого и герметичного подключения фар к бортовой сети.
Защита от затенения: Конструкция и расположение креплений рассчитываются так, чтобы выступающие элементы самого бампера (трубчатый каркас, лебедка, защита радиатора) не создавали теней в рабочей зоне светового потока фар.

Для подключения рекомендуется использовать реле и предохранители соответствующей мощности, а управление выносить на отдельный переключатель в салоне.

Элемент адаптации	Назначение	Типовое исполнение
Кронштейны/Площадки	Несущая основа для фар	Сталь 3-5мм, порошковая покраска
Кабельные каналы	Безопасная прокладка проводки	Гофрорукав, фиксируемые клипсы
Штатные разъемы	Герметичное подключение	Deutsch DT, AMP Superseal

Дополнительные точки крепления на силовом бампере позволяют устанавливать не только фары, но и антенны, камеры или кенгурятник, сохраняя функциональность и защиту без ущерба прочности конструкции.

Организация крепежа запасного колеса на заднем модуле

Задний силовой бампер оснащается специализированной конструкцией для фиксации запасного колеса, обеспечивающей надежное крепление и защиту от внешних воздействий. Основой служит стальная рама или кронштейн, интегрированный в каркас бампера, спроектированный с учетом веса колеса и динамических нагрузок при эксплуатации автомобиля в бездорожье.

Крепежная система включает регулируемый держатель с резьбовым шпинделем, который проходит через отверстие в диске колеса, и фиксирующую гайку большого диаметра. Для предотвращения самопроизвольного откручивания применяются контргайки или пружинные шайбы, а также замковые механизмы с ключом, защищающие от кражи. Дополнительно используются резиновые или полиуретановые прокладки, исключающие вибрации и повреждение диска.

Ключевые элементы крепежа

Несущий кронштейн: Сварная конструкция из легированной стали, приваренная к лонжеронам бампера
Регулируемый шпиндель: Позволяет адаптировать крепление под колеса разной толщины
Антикоррозийное покрытие: Гальваническая оцинковка или порошковая окраска всех металлических деталей
Безлюфтовый фиксатор: Механизм с эксцентриком для плотного прижима колеса к опорной пластине

Параметр	Требование	Реализация
Грузоподъемность	≥ 50 кг	Сталь 4-8 мм толщиной
Защита от вибраций	Отсутствие дребезжания	Эластомерные демпферы в точках контакта
Доступ к замку	Без снятия бампера	Сквозной доступ через технологическое окно

Конструкция предусматривает возможность установки колес с различным вылетом диска за счет сменных адаптеров. Для защиты от грязи резьбовых соединений применяются тефлоновые колпачки. Обязательным требованием является расположение крепления ниже уровня фаркопа для сохранения функциональности буксировочного устройства.

Ревизионные люки в опорной платформе обеспечивают обслуживание фиксирующего механизма без демонтажа бампера. При монтаже учитывается зазор между колесом и кузовом (≥40 мм) для предотвращения повреждения ЛКП при деформации бампера. Для моделей с камерой заднего вида предусматривается кронштейн для её выноса за плоскость колеса.

Сертификация для юридической эксплуатации на дорогах общего пользования

Установка силового бампера требует обязательного подтверждения соответствия нормам безопасности и экологическим стандартам, установленным законодательством РФ и Таможенного союза. Без официальной сертификации эксплуатация транспортного средства с таким оборудованием на дорогах общего пользования является незаконной и влечёт административную ответственность, включая штрафы и запрет эксплуатации автомобиля.

Процедура сертификации включает техническую экспертизу бампера на соответствие требованиям Технического регламента Таможенного союза "О безопасности колёсных транспортных средств" (ТР ТС 018/2011). Проверяются параметры, влияющие на пассивную безопасность: отсутствие острых травмоопасных элементов, сохранение работоспособности штатных систем (например, датчиков парковки), а также соблюдение допустимых габаритов и вылета конструкции за пределы кузова.

Ключевые этапы и требования

Испытания на ударопрочность: Конструкция тестируется на сохранение целостности и отсутствие опасных деформаций при низкоскоростных столкновениях.
Проверка совместимости с системами безопасности: Подтверждается отсутствие помех для срабатывания подушек безопасности и корректная работа штатных креплений ремней.
Контроль экологических параметров: Материалы бампера должны соответствовать нормам по выделению вредных веществ (СОПТ).
Оформление СБКТС: После успешных испытаний в аккредитованной лаборатории вносится изменение в Свидетельство о безопасности конструкции транспортного средства (СБКТС).

Для легального использования владелец обязан предоставить в ГИБДД комплект документов, включающий сертификат соответствия, протоколы испытаний и заявление на внесение изменений в конструкцию ТС. Отсутствие этих документов при проверке инспектором является основанием для снятия номерных знаков и отправки автомобиля на штрафстоянку.

Технология холодной гибки труб для каркасных конструкций

Холодная гибка труб – метод формообразования металлических профилей без предварительного нагрева, основанный на пластической деформации материала. Применяется для создания сложных криволинейных элементов каркасов силовых бамперов, обеспечивая высокую точность геометрии и сохранение прочностных характеристик. Процесс требует специализированного оборудования: трубогибочных станков с ЧПУ или ручными гидравлическими приводами, оснащенных сменными матрицами и дорнами для контроля деформации стенок.

Ключевым преимуществом технологии является отсутствие термического воздействия на структуру металла, что исключает образование окалины и снижение толщины стенок. Для предотвращения дефектов (сплющивания сечения, гофрообразования) используются внутренние оправки-дорны, а также подбираются оптимальные радиусы гибки относительно диаметра трубы. Стальные сплавы с высоким пределом текучести (например, легированные марки 30ХГСА) требуют точного расчета усилия деформации во избежание трещин.

Особенности применения в силовых бамперах

При изготовлении каркасов бамперов холодная гибка позволяет:

Формировать интегрированные точки крепления к лонжеронам рамы без сварных соединений
Создавать обтекаемые профили с переменным радиусом для улучшения клиренса
Сохранять однородность металла в зонах повышенных нагрузок (удары, вибрации)

Параметр	Значение для бамперов	Последствия нарушения
Минимальный радиус гибки	≥ 2.5 × диаметр трубы	Смятие стенок, снижение жесткости
Точность угла	±0.5°	Несовпадение монтажных плоскостей
Допуск овальности сечения	≤ 8% от номинала	Концентрация напряжений в узлах

Контроль качества включает 3D-сканирование готовых деталей для сравнения с CAD-моделью и ультразвуковую дефектоскопию зон гибки. Для труб диаметром свыше 50 мм применяется калибровка давлением – подача масла под высоким давлением внутрь изогнутого профиля для устранения микроскладок.

Усиление зоны крепления при работе с лебедкой до 12 000 lbs

Значительная тяговая нагрузка до 12 000 фунтов (≈5,4 тонн) создает экстремальные усилия на точку крепления лебедки. Без надлежащего усиления штатные элементы бампера и рамы подвергаются риску деформации или разрушения при пиковых нагрузках. Это критически важно для безопасной эксплуатации лебедки в сложных условиях без повреждения силовой конструкции автомобиля.

Усиление реализуется за счет интеграции в бампер дополнительных силовых элементов из высокопрочной стали толщиной 3-8 мм. Ключевая задача – перераспределить точечную нагрузку от крюка или шакла на максимальную площадь рамы. Обязательно используются усиленные проушины или D-кольца с кованными или цельнолитыми крепежными петлями, рассчитанными на заявленную нагрузку с запасом прочности.

Технические особенности усиления

Конструкция включает несколько обязательных элементов:

Распорные втулки – стальные гильзы внутри рамы, предотвращающие смятие металла при затяжке болтов.
Контурные пластины – дублируют форму сечения лонжеронов, увеличивая площадь контакта на 200-300%.
Диагональные косынки – гасят разнонаправленные усилия (рывки, боковые смещения) при угловом натяжении троса.

Элемент	Материал	Толщина	Назначение
Базовая пластина	Сталь Hardox 450	6-8 мм	Первичное распределение нагрузки
Кронштейн проушины	Сталь 30ХГСА	10-12 мм	Прямая передача усилия на раму
Рёбра жёсткости	Сталь Ст3	4-5 мм	Подавление вибраций и кручения

Крепеж применяется исключительно высококлассный: болты класса прочности не ниже 10.9 с контролем момента затяжки. Обязательна защита от коррозии методом горячего цинкования или порошковой покраски с фосфатированием. Тестирование узла проводится под статической нагрузкой 150% от номинала (18 000 lbs) с фиксацией остаточной деформации.

Влияние на геометрию угла въезда и съезда автомобиля

Силовой бампер, устанавливаемый вместо штатного, существенно изменяет передние и задние свесы автомобиля. Его конструкция, как правило, выступает дальше заводских элементов кузова, формируя более острый угол при преодолении препятствий. Это напрямую корректирует параметры въездного (переднего) и съездного (заднего) углов, критически важных для внедорожной проходимости.

Увеличение длины бампера сокращает риск зацепа днищем или элементами подвески при движении по пересечённой местности. Однако чрезмерный вылет может негативно сказаться на маневренности в стеснённых условиях и повысить уязвимость конструкции при контакте с препятствиями. Грамотный расчёт геометрии позволяет найти баланс между защитой и практичностью.

Ключевые аспекты влияния

Увеличение угла въезда: За счёт скошенной формы и удаления нижних пластиковых элементов бампер обеспечивает более ранний контакт с препятствием под оптимальным углом, предотвращая "закапывание" передка.
Защита фар и радиатора: Выступающие дуги или усиленные секции принимают на себя удар при наезде на крутой подъём, сохраняя функциональность основных узлов.
Коррекция угла съезда: Задний силовой бампер с интегрированными фаркопами или защитой топливного бака минимизирует риск повреждения при спуске с уклонов.

Параметр	Штатный бампер	Силовой бампер
Угол въезда	18-25°	28-45°
Угол съезда	20-28°	30-50°
Вылет за ось колеса	Минимальный	До 15-30 см

Конструкционные особенности силовых бамперов – укороченная нижняя часть и скошенные крылья – обеспечивают плавное "вползание" на препятствие без потери сцепления. При этом интеграция лебёдки или дополнительного оборудования требует тщательного расчёта нагрузок, чтобы не нарушить расчётные углы и не перегрузить переднюю ось.

Для сохранения управляемости на бездорожье критически важно соблюдать баланс между увеличенными углами и общим весом конструкции. Использование облегчённых материалов (алюминиевые сплавы, композиты) позволяет нивелировать негативное влияние на развесовку автомобиля.

Расчет деформационных зон при фронтальном ударе

Ключевая задача расчета – спрогнозировать поведение силового бампера и прилегающих конструкций кузова при фронтальном столкновении. Инженеры моделируют распределение кинетической энергии по заранее спроектированным зонам контролируемого смятия, минимизируя передачу разрушительных нагрузок на пассажирский отсек.

Методика основывается на компьютерном моделировании (метод конечных элементов – МКЭ) и физических краш-тестах. Анализируются параметры: скорость удара, масса ТС, углы контакта, свойства материалов (предел текучести, модуль упругости), геометрия силовых элементов бампера и лонжеронов.

Основные этапы расчета

Определение зон деформации: Сегментация передней части авто на участки с разной жесткостью:
- Первичная зона (бампер, деформационные коробы): поглощает начальный удар пластической деформацией.
- Вторичная зона (лонжероны): последовательное смятие по заданным слабым точкам (насечки, гофры).
- Буферная зона (моторный щит, стойки): ограниченная деформация для гашения остаточной энергии.
Моделирование нагрузок: Расчет сил сжатия/изгиба и их распределения с использованием уравнений динамики и законов Гука для упругопластических материалов.
Верификация: Сравнение данных МКЭ-симуляций с результатами краш-тестов (например, по стандартам Euro NCAP). Корректировка толщин металла, форм профилей и точек концентрации деформации.

Параметр расчета	Цель оптимизации	Инструменты анализа
Скорость деформации	Плавное снижение перегрузок в салоне	Датчики ускорения, высокоскоростная съемка
Энергопоглощение	Максимизация диссипации энергии до достижения салона	Калибровочные манекены, тензометрия
Целостность креплений	Предотвращение отрыва бампера при ударе	Анализ напряжений в точках крепления

Порталы для переноски дополнительных канистр и оборудования

Порталы представляют собой жесткие металлические конструкции, интегрируемые в силовой бампер или устанавливаемые на крышу. Их основное назначение – безопасное размещение тяжелых или габаритных предметов вне салона автомобиля. Стандартная комплектация включает регулируемые крепления под канистры различных объемов, обеспечивая надежную фиксацию во время движения по бездорожью.

Конструктивно порталы изготавливаются из усиленных стальных труб (толщиной 3-5 мм) с антикоррозионным покрытием. Крепление осуществляется напрямую к раме бампера через болтовые соединения класса 8.8 или выше. Для защиты от несанкционированного доступа часто предусматриваются точки монтажа замков или тросовых блокираторов на канистры и инструменты.

Ключевые особенности и функционал

Универсальность креплений позволяет размещать:

Топливные канистры (стандартные 10-20л и экспедиционные 35-40л)
Водяные баки с системой быстрого слива
Рул-паки с аварийным запасом
Складные лопаты, топоры и высокоджек
Кейсы для инструментов на защелках типа Peli Case

Преимущества использования портальных систем:

Оптимизация пространства – освобождение багажника и салона
Равномерное распределение веса – снижение риска крена
Защита оборудования от грязи и механических повреждений
Сокращение времени доступа к критичным ресурсам

Тип крепления	Макс. нагрузка (кг)	Совместимое оборудование
Быстросъемные хомуты	30	Канистры до 20л, ручной инструмент
Платформы с болтовой фиксацией	50+	Колесные крепления, генераторы, ящики

Дополнительно порталы могут комплектоваться кронштейнами для фар дальнего света, антенн ГЛОНАСС/GPS или держателями огнетушителей. При выборе критично учитывать совместимость геометрии с конкретной моделью силового бампера и общую грузоподъемность шасси.

Особенности треугольной геометрии конструкции для жесткости

Треугольная форма создает замкнутые силовые контуры, распределяющие ударные нагрузки по всей конструкции. Каждая грань треугольника работает на сжатие или растяжение, взаимно усиливая соседние элементы и минимизируя деформации при боковых и фронтальных воздействиях.

Жесткость достигается за счет перераспределения энергии удара через ребра треугольника: усилие, приложенное к одной вершине, автоматически передается на две другие точки крепления. Это исключает концентрацию напряжений в слабых зонах и предотвращает складывание конструкции.

Ключевые характеристики

Самонесущая структура – не требует дополнительных распорок
Анизотропное сопротивление – равная устойчивость к нагрузкам под разными углами
Аксиальная стабильность – сохранение геометрии при скручивающих воздействиях

Тип нагрузки	Эффект треугольного каркаса
Фронтальный удар	Преобразование в сжимающие усилия вдоль сторон
Диагональное воздействие	Равномерное распределение на 3 точки крепления
Вертикальное сдавливание	Перевод в поперечные напряжения в рёбрах жёсткости

Угловые соединения выполняются методом косынок или галтелей, повышающих локальную прочность без увеличения массы. Оптимальные результаты достигаются при использовании равносторонних треугольников с углами 60°, где нагрузочная способность пропорциональна длине сторон.

Системы быстрого демонтажа при ремонте двигателя

Традиционный демонтаж силового бампера, особенно на современных автомобилях с плотной компоновкой подкапотного пространства, часто является сложной и трудоемкой операцией, требующей снятия множества крепежных элементов, отсоединения электрических разъемов фар, датчиков парковки, противотуманных фар, а также элементов системы омывателя фар. Этот процесс может занимать значительное время и требует высокой аккуратности во избежание повреждения пластиковых клипс, фиксаторов или самого бампера.

Для ускорения доступа к двигателю, коробке передач, радиаторам или другим агрегатам, расположенным в передней части автомобиля, силовые бампера высокого класса или предназначенные для спортивного/внедорожного применения оснащаются системами быстрого демонтажа. Их главная цель – минимизировать время снятия бампера, сделав эту операцию простой и доступной даже в полевых условиях, без необходимости использования специализированного инструмента.

Ключевые компоненты систем быстрого демонтажа

Основу таких систем составляют специально разработанные элементы крепления:

Быстросъемные крепления (Quick Release, QR): Заменяют традиционные болты и саморезы. Наиболее распространены поворотные фиксаторы типа "Dzus" или "Camlock", которые защелкиваются при повороте на 90 градусов, и штыревые фиксаторы с пружинными кольцами (пины). Для фиксации обычно достаточно поворота рычажка или нажатия кнопки.
Шарнирные соединения: Часто одна сторона бампера (обычно нижняя или боковая) крепится к лонжеронам или силовым элементам кузова через шарниры. Это позволяет после отстегивания быстросъемных креплений на другой стороне просто откинуть бампер, как дверцу, обеспечивая доступ к моторному отсеку, без необходимости полностью снимать и убирать тяжелую конструкцию.
Направляющие салазки: В некоторых конструкциях бампер устанавливается на направляющие рельсы. После отстегивания фиксаторов его можно быстро сдвинуть вперед по этим направляющим.
Быстросъемные электрические разъемы: Интеграция специальных разъемов для всех подключенных к бамперу электрических компонентов (фары, датчики) позволяет отсоединить всю проводку одним движением, а не отключать каждый разъем по отдельности.

Эффективность системы быстрого демонтажа оценивается по нескольким параметрам:

Критерий	Традиционное крепление	Система быстрого демонтажа
Время снятия/установки	15-45 минут и более	1-5 минут
Необходимый инструмент	Набор ключей, отверток, съемник клипс	Минимальный или отсутствует (руки)
Риск повреждения крепежа/бампера	Высокий (срыв резьбы, слом клипс)	Низкий (при правильной эксплуатации)
Удобство частого снятия	Низкое	Высокое

Таким образом, система быстрого демонтажа трансформирует силовой бампер из статичного элемента защиты в функциональный узел, обеспечивающий оперативный доступ для технического обслуживания и ремонта критических агрегатов автомобиля, что особенно ценится в автоспорте, экспедиционной подготовке и при интенсивной эксплуатации.

Водосточные каналы для предотвращения скопления грязи

Интегрированные водосточные каналы в конструкции силового бампера выполняют ключевую функцию отвода дождевой воды, грязи и талого снега. Эти продольные желобы, обычно расположенные в нижней части бампера или вдоль его кромок, создают направленные пути для стока жидкостей, предотвращая застой в зонах стыков и креплений.

Конструктивно каналы проектируются с учетом интенсивного воздействия абразивных частиц: их стенки усиливаются металлическими вставками или выполняются из литого композитного материала повышенной плотности. Геометрия предусматривает плавные изгибы без резких углов для минимизации заторов и самоочистки при движении транспортного средства.

Технические особенности реализации

Для гарантированной работоспособности применяются следующие инженерные решения:

Дренажные выходы – перфорированные участки с шагом 15-20 см для быстрого выброса скопившейся жижи
Антикоррозионное покрытие – гальванизация или порошковая окраска внутренних поверхностей
Сменные заглушки в торцах каналов для механической чистки при заиливании

Эффективность водоотведения демонстрирует сравнительная таблица:

Конфигурация бампера	Скопление грязи (г/км)	Время самоочистки
Без каналов	320-400	Не происходит
С прямыми каналами	180-220	15-20 км
С V-образными каналами	90-120	8-12 км

Важно: Ширина каналов рассчитывается исходя из климатических условий эксплуатации – в регионах с частыми песчаными бурями применяют укороченные желобы с усиленными козырьками для защиты от абразивного износа.

Модели с интегрированной защитой рулевых тяг и раздатки

Конструкция силового бампера с интегрированной защитой рулевых тяг и раздаточной коробки представляет собой моноблочное решение, где стальные пластины или усиленные каркасы объединены в единую систему. Такая компоновка обеспечивает одновременное прикрытие критически важных агрегатов передней и центральной части днища без необходимости установки отдельных элементов. Защитные элементы жестко крепятся к лонжеронам рамы через проушины, что минимизирует вибрации и смещения при ударах.

Толщина стального листа в зоне защиты раздатки обычно составляет 4-6 мм с обязательными технологическими отверстиями для слива масла и доступа к сервисным пробкам. Защита рулевых тяг проектируется с учетом хода рулевого механизма и часто имеет П-образный профиль для отвода камней и грязи. Наиболее эффективные модели предусматривают дренажные каналы в нижней части пластин, предотвращающие накопление грязи и коррозию.

Ключевые особенности и варианты исполнения

Производители предлагают несколько типовых конфигураций интегрированных систем:

Цельнокройные модели: Изготавливаются из единого листа стали методом гидроабразивной резки, обеспечивая максимальную жесткость
Сварные модульные конструкции: Комбинация 3-5 элементов, соединенных сварными швами – позволяют заменять поврежденные секции
Ребристые усилители: Дополнительные продольные/поперечные ребра жесткости на поверхности пластин для гашения ударных нагрузок

Для установки на различные типы трансмиссии применяются адаптивные решения:

Тип привода	Особенности защиты
Part-time 4WD	Усиленная центральная секция с выштамповками под картер раздатки
Full-time 4WD	Расширенный передний кронштейн для защиты межосевого дифференциала
Электронная блокировка	Люки под датчики ABS и блоки управления с герметичными заглушками

Обязательные инженерные требования включают угол въезда не менее 35°, зазор 40-60 мм между защитой и агрегатами для вентиляции, а также антикоррозийное покрытие методом катафорезного грунтования. В премиум-сегменте применяется комбинированная защита: стальная основа + съемные панели из алюминиевых сплавов для снижения веса.

Правила согласования изменений конструкции с ГИБДД

Установка силового бампера относится к изменениям конструкции транспортного средства, требующим обязательного согласования с ГИБДД согласно Техническому регламенту Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Без официального разрешения эксплуатация автомобиля с подобными модификациями запрещена и влечет административную ответственность по ст. 12.5 КоАП РФ.

Процедура согласования направлена на подтверждение безопасности внесенных изменений. Она включает техническую экспертизу, документальное оформление и осмотр транспортного средства инспектором. Основные требования касаются сохранения заводских параметров безопасности, отсутствия препятствий для работы систем освещения и недопущения выступающих травмоопасных элементов.

Пошаговый порядок согласования:

Прохождение предварительной технической экспертизы в аккредитованной лаборатории для получения заключения о возможности установки конкретной модели бампера
Монтаж оборудования в сертифицированном автосервисе с оформлением:
- Акта выполненных работ
- Декларации соответствия на бампер
- Копии сертификата СТО
Проведение повторной технической экспертизы после установки с выдачей протокола проверки безопасности

Подача в регистрационное подразделение ГИБДД пакета документов:

1	Заявление по форме
2	Паспорт ТС (ПТС)
3	Свидетельство о регистрации (СТС)
4	Экспертные заключения (предварительное и итоговое)
5	Документы от сервиса и производителя бампера

Прохождение инструментального осмотра автомобиля инспектором ГИБДД
Получение свидетельства о соответствии конструкции с внесенными изменениями

Критически важные требования к силовому бамперу: отсутствие изменений креплений элементов кузова, сохранение работоспособности штатных систем безопасности (включая датчики подушек безопасности), расположение в пределах габаритов автомобиля, отсутствие острых выступов, а также обеспечение видимости государственных регистрационных знаков и световых приборов.

Противоскользящие площадки на дугах для доступа к багажнику

Противоскользящие площадки, интегрированные в дуги силового бампера, представляют собой функциональные платформы с рельефной поверхностью. Их основное назначение – обеспечение безопасного доступа к грузовому отсеку при погрузочно-разгрузочных работах или обслуживании автомобиля.

Изготавливаются площадки из прочных материалов, устойчивых к деформациям и агрессивным средам – чаще всего из конструкционной стали или алюминиевых сплавов. Поверхность покрывается специальным рифлением (алмазная сетка, пуклевка) или приваренными металлическими полосами, что гарантирует надежное сцепление подошвы обуви даже в условиях грязи, снега, льда или дождя.

Ключевые особенности и преимущества

Усиленная конструкция: Площадки проектируются как неотъемлемая часть силовых дуг бампера, воспринимая вес человека (часто до 150 кг и более) без прогибов. Крепление осуществляется через жесткие кронштейны сварным или болтовым соединением.

Оптимальное расположение: Монтируются на верхней части дуг, непосредственно над задней осью, создавая удобную ступеньку для подъема к крышке багажника или грузовой платформе.

Повышенная безопасность: Рифленая поверхность и часто загнутые края предотвращают соскальзывание ноги, снижая риск травм при работе в полевых условиях или экстремальных погодных ситуациях.

Дополнительная защита: Площадки частично экранируют фары, стекла и элементы кузова от летящих из-под колес камней и мусора, выступая как расширение функций бампера.

Эстетика: Придают завершенный, агрессивно-спортивный вид задней части автомобиля, сохраняя утилитарный стиль тюнинга.

Важно: При выборе или эксплуатации необходимо контролировать соответствие весовых нагрузок характеристикам изделия, отсутствие трещин в зонах сварки и надежность крепежа. Регулярная очистка от грязи и обработка антикором продлевают срок службы.

Динамические испытания при скоростном контакте с препятствиями

Испытания воспроизводят реальные дорожные инциденты: удар о бетонные парапеты, столкновения с животными или попадание в глубокие ямы на высокой скорости. Специализированные стенды имитируют разнонаправленные нагрузки, включая фронтальные, угловые и боковые удары, с контролем вектора приложения силы. Скоростной диапазон варьируется от 15 км/ч (парковочные столкновения) до 65 км/ч (аварийные сценарии).

Датчики фиксируют критические параметры: пиковую перегрузку, глубину деформации элементов бампера и скорость гашения энергии. Обязательно оценивается сохранность крепежных узлов и отсутствие разрушающих трещин в силовых кронштейнах. Для металлических конструкций дополнительно анализируется усталостная прочность сварных швов после серии повторных ударных воздействий.

Ключевые аспекты испытательных методик

Процедуры соответствуют международным стандартам:

ECE R42 – фронтальный удар на 4 км/ч с перекрытием 40% ширины автомобиля
IIHS bumper test – краш-тесты с перекрытием 25% на 16 км/ч
Собственные протоколы производителей – например, имитация наезда на бордюр под углом 30°

Тип препятствия	Критерий успешного испытания	Допустимые повреждения
Жесткий монолитный барьер	Отсутствие деформации рамы	Локальные вмятины на усилителе
Деформируемый объект (столб)	Сохранение геометрии креплений	Трещины до 5 мм в пластиковом кожухе

Важно: сертифицированные бамперы после тестов должны обеспечивать работоспособность фар, датчиков парковки и других интегрированных систем. Требуется отсутствие острых кромок в зоне разрушения, представляющих риск для пешеходов.

Аэродинамические шумопоглощающие вставки для трассовых поездок

Эти компоненты интегрируются в конструкцию силового бампера или решетку радиатора, выполняя двойную функцию: минимизируют паразитные завихрения воздуха на высоких скоростях и снижают уровень аэродинамического гула. Их изготавливают из пористых композитных материалов или многослойных полимеров со специальной ячеистой структурой, эффективно рассеивающих звуковые волны без существенного увеличения веса.

Геометрия вставок тщательно просчитывается с помощью CFD-моделирования, чтобы сохранить или даже улучшить коэффициент лобового сопротивления (Cx). Они направляют потоки воздуха вокруг колесных арок и вдоль порогов, уменьшая подъемную силу и стабилизируя автомобиль. Особое внимание уделяется термостойкости материала, так как элементы работают в зоне повышенных температур от двигателя и тормозов.

Ключевые характеристики и особенности

Основные параметры, обеспечивающие эффективность вставок:

Материал исполнения: Спеченные алюминиевые порошки, армированный стекловолокном полипропилен, кевларовые соты.
Шумоподавление: Снижение высокочастотного свиста на 8-12 дБ в диапазоне 1-5 кГц при скоростях свыше 140 км/ч.
Аэродинамика: Уменьшение турбулентности в колесных нишах, оптимизация обтекания антикрыльев и диффузоров.

Установка требует точного позиционирования – смещение даже на 5 мм провоцирует резонансные явления. В спортивных комплектах вставки часто комбинируют с воздуховодами охлаждения тормозов, используя перфорированные каналы для отвода тепла без нарушения звукопоглощающих свойств.

Тип вставки	Коэффициент звукопоглощения (NRC)	Влияние на Cx
Соты закрытого типа	0.75-0.85	-0.02
Многослойный перфорированный композит	0.85-0.92	-0.01

Для гоночных применений выпускают съемные версии с креплением на кевларовых защелках: при движении по обычным дорогам демонтируют для защиты от повреждений. В режиме "трек" обязательна установка дополнительных спойлеров-заглушек по краям вставок для предотвращения срыва воздушного потока.

Комплекты для самостоятельной сборки и их риски

Комплекты для самостоятельной сборки силовых бамперов включают все необходимые детали, крепежи и схемы монтажа, позволяя автовладельцам сэкономить на услугах специалистов. Такие наборы особенно популярны среди энтузиастов внедорожной подготовки, ценящих кастомизацию и контроль над процессом установки.

Однако сборка без профессиональных навыков несет существенные риски, связанные как с технической стороной вопроса, так и с юридическими последствиями. Ошибки на этапе монтажа могут не только снизить функциональность бампера, но и создать угрозу безопасности водителя и других участников движения.

Ключевые риски при самостоятельной установке

Нарушение целостности конструкции
Неправильный монтаж точек крепления или сварных швов снижает прочность бампера, что может привести к деформации при ударе.
Ошибки совместимости
Неучтенные особенности конкретной модели авто (расположение радиатора, датчиков парковки, проводки) провоцируют повреждение штатных систем.
Юридические последствия
Самовольное изменение конструкции ТС без сертификации нарушает ПДД и влечет штрафы, а также проблемы при прохождении техосмотра.

Отсутствие специализированного оборудования (гидравлические прессы, стенды для юстировки) повышает вероятность перекоса конструкции, что влияет на геометрию рамы и управляемость. Кроме того, некорректная установка кенгурятника или лебедки создает критические нагрузки на лонжероны.

Тип риска	Последствия	Меры предосторожности
Неправильный расчет нагрузок	Деформация креплений, трещины в точках сварки	Проверка чертежей инженером, тестовые нагрузки
Нарушение электросистем	Короткое замыкание, выход из строя датчиков	Демонтаж АКБ, изоляция проводки
Смещение центра тяжести	Ухудшение управляемости, проседание подвески	Взвешивание конструкции, усиление пружин

Гарантийные обязательства производителей обычно не распространяются на комплекты, собранные самостоятельно. При выявлении дефектов монтажа претензии по геометрии или коррозионной стойкости покрытия останутся без удовлетворения.

Защита картера при наезде на пни и камни

Силовой бампер оснащается усиленной металлической защитой картера двигателя, которая монтируется ниже основной конструкции. Эта пластина изготавливается из легированной стали толщиной 3–6 мм или алюминиевых сплавов, повторяя контуры днища для максимального покрытия уязвимых узлов.

При контакте с препятствием защита принимает удар на себя, предотвращая деформацию поддона картера, пробой радиатора или повреждение элементов рулевого управления. Конструкция предусматривает энергопоглощающий прогиб пластины и амортизирующий зазор 30–50 мм до критических деталей, что гасит энергию удара.

Ключевые инженерные решения

Анкерное крепление – кронштейны интегрируются в лонжероны рамы, распределяя нагрузку по силовому каркасу
Ребристый профиль – продольные и поперечные ребра жесткости предотвращают "эффект консервной банки"
Скошенные края – обеспечивают соскальзывание при боковом касании камней

Важно: Качественные защиты проходят краш-тесты с имитацией наезда на бетонный парапет высотой 25 см на скорости 40 км/ч. Сертифицированные модели имеют сертификат соответствия ГОСТ Р 41.26.

Тип угрозы	Последствия без защиты	Эффективность бампера
Выступающий камень	Разрыв поддона, утечка масла	Локальная деформация пластины
Пень/кочка	Прогиб КПП, трещины ГБЦ	Смягчение удара через раму

Гидравлические штампованные элементы сложной формы

Гидравлическая штамповка позволяет создавать силовые элементы бампера с высокой точностью геометрии и минимальной толщиной стенки. Технология основана на подаче жидкости под экстремальным давлением (до 2500 бар) в герметичную камеру с металлической заготовкой, что обеспечивает равномерное распределение усилия по всей поверхности детали.

Использование гидроформования для сложных конфигураций гарантирует отсутствие слабых зон в местах традиционной сварки или гибки. Это достигается за счёт монолитной структуры элемента, сохраняющей целостность волокон металла при формообразовании криволинейных поверхностей и рёбер жёсткости.

Ключевые преимущества в силовых бамперах

Повышенная энергоёмкость – деформация при ударе распределяется по всей конструкции
Оптимальное соотношение масса/прочность – экономия веса до 35% при равной несущей способности
Комплексная интеграция функционала – формирование крепежных платформ и посадочных гнёзд в едином технологическом цикле

Материал	Толщина (мм)	Кривизна профиля
HSLA-сталь	1.8–3.2	До 180° без гофр
Алюминиевый сплав 5ххх	2.5–4.0	До 150° с рёбрами жёсткости

Конструкционные особенности включают многослойные зоны в точках крепления к лонжеронам и преднамеренные области контролируемой деформации. Последние работают как демпфирующие модули, поглощающие кинетическую энергию при фронтальном столкновении за счёт пластического преобразования геометрии внутренних каналов.

Системы крепления радиоантенн и хай-джека

Интеграция антенных креплений в силовой бампер решает проблему размещения радиооборудования при сохранении защитных характеристик конструкции. Специальные площадки изготавливаются с учетом вибрационных нагрузок и обеспечивают устойчивость антенны на бездорожье. Расположение крепежных элементов на углах бампера или центральной секции минимизирует риск повреждения при контакте с препятствиями.

Крепления для хай-джека проектируются как неотъемлемая часть силового бампера, обеспечивая мгновенный доступ к домкрату в экстренных ситуациях. Система включает усиленные посадочные платформы с фиксаторами, предотвращающими самопроизвольное смещение инструмента. Конструкция рассчитывается на вес автомобиля и динамические нагрузки, возникающие при восстановлении подвижности транспортного средства.

Технические особенности систем

Антенные кронштейны: изготавливаются из нержавеющей стали с гальваническим покрытием, имеют резьбовые адаптеры под стандарты NMO или SO-239
Антивандальная защита: применение эксцентриковых зажимов и уникальных ключей для фиксации домкрата
Электромагнитная совместимость: заземляющие шины в точках крепления антенн для устранения радиопомех
Многофункциональность: универсальные платформы поддерживают установку гидравлических и механических домкратов

Параметр	Антенные крепления	Крепления хай-джека
Тип нагрузки	Ветровая/вибрационная	Статическая/ударная
Толщина металла	3-4 мм	5-6 мм
Дополнительные опции	Кабельные вводы с сальниками	Сменные адаптеры под разные модели

Особенности эксплуатации при температурах ниже -40°C

При экстремальных морозах металлические компоненты силового бампера подвергаются повышенной хрупкости из-за снижения пластичности стальных сплавов. Ударные нагрузки в таких условиях могут приводить к образованию трещин вместо пластической деформации, особенно в сварных швах и зонах крепления к раме.

Полимерные элементы (уплотнители, демпферы, декоративные накладки) резко теряют эластичность, что провоцирует растрескивание при вибрациях или механическом воздействии. Резиновые втулки креплений дубеют, снижая эффективность демпфирования и увеличивая нагрузку на металлические детали.

Критические аспекты эксплуатации

Требования к материалам: обязательное использование легированных сталей с низким порогом хладноломкости (марки 09Г2С, 10ХСНД) и морозостойкого полиуретана (PU)
Грамотное крепление: применение термостатированных болтов класса 8.8+, увеличенных по диаметру на 15-20% по сравнению со стандартными решениями
Диагностика перед выездом: проверка целостности сварных соединений и отсутствия ледяных наплывов в узлах крепления

Элемент	Риск при -40°C	Меры защиты
Резьбовые соединения	Обрыв шпилек из-за разницы КТР материалов	Антифрикционные покрытия (тефлон, дисульфид молибдена)
ЛКП	Отслаивание эмали при вибрациях	Грунтовка эпоксидными составами с температурой стеклования ниже -60°C
Электроразъемы (для моделей с фарами)	Растрескивание изоляции	Силиконовые герметики и термоусадочные трубки класса «Арктика»

Ограничение нагрузок: снижение допустимых ударных воздействий на 25-30% от паспортных значений
Запрет мойки: исключение контакта с водой во избежание мгновенного обледенения механизмов
Контроль зазоров: регулярная проверка расстояний между бампером и кузовом (компенсация тепловой усадки)

Компенсация вибраций резинометаллическими сайлентблоками

Резинометаллические сайлентблоки интегрируются в точки крепления силового бампера к раме или лонжеронам автомобиля, выполняя роль демпфирующих элементов. Их конструкция включает внешнюю и внутреннюю металлические втулки, разделенные эластичным резиновым наполнителем высокой плотности. При движении по бездорожью или неровным поверхностям резиновая прослойка деформируется, гася ударные нагрузки и высокочастотные колебания, передающиеся от бампера на кузов.

Эффективность гашения напрямую зависит от состава резины и жесткости сайлентблоков: мягкие варианты лучше подавляют мелкую вибрацию, но быстрее изнашиваются, а жесткие выдерживают экстремальные нагрузки при меньшем ходе сжатия. Правильно подобранные элементы предотвращают резонанс, снижают шум в салоне и защищают крепежные узлы от усталостных разрушений при длительной эксплуатации.

Ключевые аспекты применения

Динамическое гашение: резина поглощает энергию ударов при контакте бампера с препятствиями (камни, бревна) за счет вязкоупругих свойств.
Снижение передачи вибраций: изолирует кузов от высокочастотных колебаний, генерируемых бампером на скорости.
Компенсация перекосов: эластичность позволяет сохранять целостность креплений при деформации бампера до 3-5°.

Тип нагрузки	Влияние на сайлентблок	Результат компенсации
Ударная (например, наезд на камень)	Осевое сжатие резинового слоя	Смягчение пиковой нагрузки на раму
Вибрационная (езда по грунтовке)	Циклическая деформация резины	Фильтрация 70-90% высокочастотных колебаний
Крутящая (рывки при вытаскивании)	Сдвиг резины между втулками	Снижение напряжения в точках крепления

Локальное утолщение металла в зонах максимального напряжения

Конструкция силового бампера предусматривает целенаправленное увеличение толщины металла на участках, подверженных наибольшим ударным и статическим нагрузкам. Это достигается за счет применения листового проката с переменным сечением или наварки дополнительных усиливающих пластин в критических точках.

Основная цель – перераспределение энергии удара и предотвращение критической деформации. Утолщенные секции концентрируются в местах крепления к лонжеронам рамы, углах конструкции, зонах вероятного контакта с препятствиями. Инженерный расчет толщины базируется на моделировании нагрузок при фронтальных, угловых и боковых столкновениях.

Ключевые особенности технологии

Повышение прочности на изгиб и кручение: Усиленные зоны сопротивляются смятию при точечных ударах (например, о столб или камень).
Контроль деформации: Толстый металл поглощает энергию постепенно, минимизируя повреждения защищаемых элементов кузова.
Оптимизация массы: Локальное утолщение снижает общий вес конструкции по сравнению с равномерно массивным бампером.

Зона утолщения	Тип нагрузки	Эффект
Кронштейны крепления	Растяжение/срез	Предотвращение отрыва бампера
Центральная часть	Продольный удар	Сохранение геометрии силовой балки
Угловые секции	Диагональный удар	Защита крыльев и фар

Важно: Эффективность напрямую зависит от точности определения зон концентрации напряжений при проектировании. Необоснованное утолщение вторичных участков приводит к перерасходу материала без улучшения защитных свойств.

Правила обслуживания скрытых полостей для предотвращения ржавчины

Регулярная очистка скрытых полостей силового бампера – обязательная процедура. Грязь, реагенты и влага скапливаются в дренажных каналах и труднодоступных зонах, ускоряя коррозию. Используйте мойку высокого давления с тонкой насадкой для вымывания загрязнений из всех технологических отверстий и стыков, уделяя особое внимание внутренним поверхностям за крепежными элементами и под декоративными накладками.

После мойки или воздействия влаги необходима тщательная сушка полостей. Продуйте сжатым воздухом все отверстия и стыки конструкции, особенно в местах стыка металлических элементов с пластиковыми деталями, где возможен застой воды. Контролируйте состояние заводских антикоррозийных покрытий – сколы или царапины требуют немедленного устранения.

Технологии антикоррозийной обработки

Для долговременной защиты применяйте:

Жидкие антикоры (типа "мовиль"): Наносите через технологические отверстия распылителем с удлинителем. Образующаяся пленка вытесняет влагу.
Восковые составы: Создают эластичное покрытие, устойчивое к механическим воздействиям. Требуют обновления раз в 1-2 года.
Ингибиторы ржавчины: Обрабатывайте места с начальными признаками коррозии для блокировки процесса.

Периодичность обслуживания:

Процедура	Частота	Ключевые зоны
Мойка полостей	После зимы, внедорожных поездок	Дренажные отверстия, крепежные узлы
Антикоррозийная обработка	Ежегодно (перед зимой)	Внутренние ребра жесткости, сварные швы
Визуальный контроль	Каждое ТО (10-15 тыс. км)	Стыки элементов, места крепления к кузову

Важно: При использовании электрохимической защиты (протекторных анодов) проверяйте их состояние ежегодно. Разрушенные аноды заменяйте незамедлительно. Избегайте заклеивания вентиляционных отверстий – это провоцирует конденсацию влаги внутри полостей.

Места установки датчиков для систем автоматического торможения

Датчики автоматического торможения интегрируются в переднюю часть автомобиля для непрерывного мониторинга пространства перед транспортным средством. Их размещение требует обеспечения беспрепятственного обзора и защиты от внешних воздействий.

Основные зоны установки включают:

Ключевые точки монтажа

Центральная секция бампера – Радиолокационные модули (радары) крепятся за пластиковой панелью бампера, обычно под номерным знаком или в нижней части. Материал бампера в этой зоне не должен содержать металлических элементов для беспрепятственного прохождения сигнала.
Верхняя граница радиаторной решетки – Моно/стереокамеры визуального распознавания устанавливаются рядом с салонным зеркалом или в верхней трети ветрового стекла для обеспечения чистого обзора без помех от грязи и воды.
Боковые секции бампера – Ультразвуковые датчики парковки монтируются по углам для контроля "слепых зон" и перекрестного движения на малых скоростях.

Тип датчика	Типовое расположение	Особенности зоны
Радарный модуль	За центральной панелью бампера	Требует неметаллического покрытия, защищен от механических повреждений
Оптическая камера	Верх ветрового стекла/корпус зеркала	Необходима чистота стекла, чувствительна к засветке
Ультразвуковые сенсоры	Крайние точки бампера (4-6 шт)	Уязвимы при парковке, требуют открытой поверхности

Производители применяют дублирующее размещение сенсоров разных типов для повышения надежности системы. Радары сохраняют работоспособность в плохую погоду, а камеры обеспечивают точное распознавание объектов.

Требования к установке: Отсутствие вибраций, стабильное положение относительно дорожного полотна, защита от прямого контакта с препятствиями.
Ограничения: Снижение эффективности при загрязнении зоны установки, возможные помехи от сильного дождя или электронных устройств.

Ограничения по массе для сохранения управляемости

Избыточный вес силового бампера критично влияет на развесовку автомобиля, смещая центр тяжести вперед. Это провоцирует недостаточную поворачиваемость, увеличение тормозного пути и ухудшение реакции на рулевые команды, особенно на высоких скоростях или при экстренных манёврах.

Производители строго регламентируют массу дополнительного оборудования: для большинства легковых моделей пределом считается 50–70 кг для передней части. Превышение этого значения требует модификации подвески, усиления креплений и установки более жёстких амортизаторов для компенсации возросшей нагрузки на переднюю ось.

Ключевые последствия превышения массы

Ускоренный износ подвески: шаровые опоры, ступичные подшипники и пружины работают под повышенной нагрузкой
Снижение эффективности торможения: увеличение инерции требует больших усилий от тормозной системы
Нарушение геометрии рулевого управления: риск люфтов в рулевом механизме и снижения точности контроля

Тип ТС	Макс. масса бампера	Рекомендуемые меры
Городские кроссоверы	40-55 кг	Коррекция углов установки колёс
Внедорожники	60-80 кг	Усиленные пружины + демпферы
Пикапы/коммерческие	80-120 кг	Дополнительные амортизаторы

Важно: После установки тяжёлых конструкций обязательны тест-драйвы для оценки поведения авто на разных покрытиях. Проверка включает резкие перестроения, торможение на мокром асфальте и движение по пересечённой местности для выявления критичных изменений в управляемости.

Болтовые соединения калёных метизов вместо сварки

Использование болтовых соединений с применением калёных метизов обеспечивает высокую прочность и надёжность конструкции силового бампера. Калёные болты, гайки и шайбы проходят термообработку, значительно повышающую их твёрдость и сопротивляемость деформациям, что критически важно при эксплуатации в экстремальных условиях бездорожья или столкновениях.

Такая технология монтажа исключает риски, связанные со сваркой: локальный перегрев металла, изменение кристаллической структуры в зоне шва и потенциальное возникновение скрытых трещин. Болтовые соединения гарантируют сохранение заводских характеристик материала силовых элементов бампера и лонжеронов, предотвращая неконтролируемое ослабление конструкции.

Ключевые преимущества технологии

Ремонтопригодность: Повреждённые секции бампера или крепёж легко заменить в полевых условиях без спецоборудования.
Контроль затяжки: Точное дозирование усилия с помощью динамометрического ключа исключает перекосы и остаточные напряжения.
Сопротивление вибрациям: Калёные метизы с высоким классом прочности (10.9-12.9) устойчивы к самооткручиванию при динамических нагрузках.

Обязательные требования к соединениям: применение стопорных шайб (гровер), контрящих составов или фрикционных гаек для предотвращения ослабления. Регулярная проверка момента затяжки входит в регламент обслуживания.

Параметр	Болтовое соединение	Сварка
Прочность на сдвиг	До 950 МПа (класс 12.9)	Зависит от качества шва
Термовоздействие на металл	Отсутствует	Необратимые изменения структуры
Время демонтажа	15-30 минут	Часы с резкой/шлифовкой

Данный подход позволяет реализовать модульную конструкцию бампера: усиливающие дуги, кронштейны для лебёдки и дополнительные защиты крепятся независимо, обеспечивая гибкость конфигурации и адаптацию под конкретные задачи.

Титановые элементы для экстремального снижения веса

Использование титановых сплавов в конструкции силового бампера позволяет достичь беспрецедентного сокращения массы при сохранении прочностных характеристик. Этот металл обладает уникальным сочетанием малого удельного веса (около 4,5 г/см³) и высокой механической прочности, сравнимой со сталью марки 30ХГСА. Замена стальных креплений и силовых элементов на титановые аналоги снижает общий вес узла на 35-50%, что критически важно для внедорожников, где каждый килограмм влияет на проходимость.

Титановые компоненты интегрируются в наиболее нагруженные зоны бампера: кронштейны рамы, точки крепления лебёдки, буксирные проушины и усилители углов. Особое внимание уделяется термообработке сплавов ВТ6 и ВТ16 для повышения усталостной прочности при циклических нагрузках. Анодирование поверхности защищает от коррозии и царапин, сохраняя презентабельный вид после экстремальной эксплуатации.

Ключевые преимущества титановых решений

Сопротивление деформации: Предел текучести до 1100 МПа
Вибрационная стойкость: Гашение колебаний на 40% эффективнее стали
Температурная стабильность: Сохранение свойств при -60°C...+500°C

Параметр	Сталь 30ХГСА	Титан ВТ16
Плотность (г/см³)	7,85	4,55
Предел прочности (МПа)	1600	1030
Удлинение (%)	10	18

Эксплуатационные характеристики титановых систем подтверждены испытаниями при ударных нагрузках до 12 кДж, что соответствует лобовому столкновению с препятствием на скорости 30 км/ч. Важно: монтаж требует специального инструмента для предотвращения повреждения резьбовых соединений.

Системы отвода тепла от турбины в спортивных версиях

Турбированные двигатели в спортивных автомобилях генерируют экстремальные тепловые нагрузки, требующие специализированных систем охлаждения. Стандартные радиаторы не справляются с отводом избыточной энергии при длительных высоких оборотах или в условиях трека. Перегрев турбины приводит к потере мощности, детонации и ускоренному износу компонентов, критично влияя на надежность агрегата.

Производители спортивных версий интегрируют многоконтурные системы с раздельным охлаждением турбонагнетателя и интеркулера. Отдельные магистрали для масла и антифриза оснащаются усиленными насосами и теплообменниками увеличенной емкости. Трубопроводы проектируются с минимальным гидравлическим сопротивлением, а материалы выбираются с учетом термоциклических нагрузок – например, армированные силиконовые шланги и алюминиевые патрубки с керамическим покрытием.

Ключевые технические решения

Дополнительные масляные радиаторы: Устанавливаются перед основным радиатором или в колесных арках для принудительного обдува. Оснащаются термостатическими клапанами, поддерживающими оптимальную вязкость масла (95-110°C).
Водяные охладители турбокомпрессора: Независимые контуры циркуляции антифриза через корпус турбины с отдельным электрическим насосом, работающим даже после остановки двигателя.
Вентилируемые кожухи турбины: Алюминиевые экраны с теплоизоляцией и воздуховодами, отводящими раскаленные газы от критичных узлов подкапотного пространства.

Компонент	Материал	Температурный диапазон
Турбомагистрали	Нержавеющая сталь / Inconel	до 1100°C
Прокладки ГБЦ	Многослойная сталь (MLS)	до 300°C
Теплозащитные экраны	Алюминий с керамикой	до 650°C

Эффективность системы повышают вентиляторы с изменяемым углом лопастей и управляемые заслонки воздухозаборников. Датчики температуры в критичных точках (выход турбины, масляный картер) передают данные в ЭБУ для коррекции угла опережения зажигания и состава топливной смеси при приближении к пороговым значениям (обычно 900-950°C для выхлопных газов).

Проектирование трассировки: Минимизация изгибов патрубков для снижения насосных потерь
Термоанализ CFD: Моделирование потоков воздуха в подкапотном пространстве
Стендовые испытания: Тесты на тепловую выносливость при эквиваленте 10 000 км гоночных нагрузок

Адаптеры под сенсоры круиз-контроля и автономного вождения

Силовые бамперы с интегрированными адаптерами обеспечивают корректную установку и защиту датчиков круиз-контроля, камер и радаров. Эти элементы критичны для работы систем автоматического торможения, адаптивного освещения и автопилота, поэтому адаптеры проектируются с точным соблюдением заводских геометрических параметров и углов обзора.

Материалы адаптеров (усиленный пластик или алюминиевые сплавы) минимизируют вибрации и предотвращают смещение сенсоров при ударах. Конструкция включает крепёжные платформы с демпфирующими прокладками, исключающими ложные срабатывания из-за деформации бампера. Для моделей с подогревом зоны датчиков предусматриваются термостабильные вставки, сохраняющие функциональность в экстремальных условиях.

Ключевые особенности адаптеров

Совместимость с электроникой: интегрированные разъёмы и экранирование проводов для бесперебойной передачи данных в CAN-шину
Калибровка: монтажные метки для точной юстировки сенсоров после установки бампера
Защита от помех: ферромагнитные экраны вокруг радарных модулей для блокировки наводок от силовой конструкции

Тип датчика	Требования к адаптеру	Риски при ошибке монтажа
Радар ACC	Жёсткая фиксация, нулевое отклонение по вертикали	Ложное торможение, отключение круиз-контроля
Камера ассистентов	Вибрационная изоляция, чистая зона обзора	Ошибки распознавания разметки/пешеходов
Ультразвуковые парктроники	Отсутствие выступов в секторе сканирования	Слепые зоны при парковке

Важно: при замене бампера обязательна аппаратная калибровка систем ADAS на сертифицированном стенде. Самостоятельная установка без диагностического оборудования приводит к некорректной работе ассистентов и аннулированию гарантии автопроизводителя.

Чертежи для изготовления по индивидуальным размерам

Разработка детализированных чертежей является обязательным этапом при создании силового бампера под конкретный автомобиль. Без точной схемы невозможно гарантировать правильную геометрию креплений, совместимость с элементами кузова и корректное функционирование штатных систем (например, датчиков парковки или фар). Индивидуальные размеры учитывают особенности модификации транспортного средства, установленного дополнительного оборудования (лебедка, кенгурятник) и пожелания владельца по дизайну.

Чертеж должен содержать не только общие габариты конструкции, но и детализацию всех критических узлов: точек крепления к лонжеронам или раме, расположения усилителей, зон вырезов под оптику или воздухозаборники, углов наклона. Обязательно указываются толщина и марка используемого металла, типы сварных швов, расположение технологических отверстий. Точность замеров (особенно по крепежным плоскостям) должна быть исключительной – отклонения даже в 2-3 мм могут привести к необходимости переделки.

Ключевые аспекты при работе с чертежами

Основные параметры, отображаемые в чертежах:

Параметр	Описание	Важность
Габаритные размеры (Д/Ш/В)	Внешние контуры бампера с учетом кронштейнов	Определяет совместимость с авто и дорожный просвет
Расположение крепежных точек	Координаты и диаметр отверстий под болты	Критично для надежной фиксации к кузову/раме
Толщина металла и сечения профилей	Указывается для каждой детали (основа, кронштейны, усиления)	Влияет на прочность и общий вес
Зоны под дополнительное оборудование	Площадки под лебедку, фаркоп, противотуманки	Требует учета нагрузок и совместимости
Углы реза и радиусы загибов	Для трубчатых и гнутых элементов	Обеспечивает точность сборки

Этапы создания и использования чертежа:

Замер посадочных мест на автомобиле (лонжероны, точки крепления штатного бампера, зазоры).
Эскизирование контура и функциональных элементов с учетом пожеланий.
Разработка технического чертежа в специализированном ПО (Компас-3D, AutoCAD) с простановкой всех размеров и допусков.
Согласование схемы с клиентом и технологом производства.
Раскрой металла и изготовление деталей строго по чертежу.
Контрольная сборка и примерка на авто перед финальной сваркой.

Рекомендации:

Используйте только проверенные шаблоны или цифровые 3D-модели вашей модели авто.
Добавляйте на чертеж технологические припуски под сварку и последующую обработку кромок.
Указывайте материал исполнения для каждой детали (сталь 3-5 мм, алюминиевый сплав).
Включайте в комплект документации схему усиления точек крепления при необходимости.

Трехслойное лакокрасочное покрытие для долговременной защиты

Конструкция включает последовательное нанесение трех специализированных слоев: фосфатирующего грунта, высокоадгезивной эпоксидной основы и финишного полиуретанового слоя. Каждый слой выполняет строго определенную функцию, обеспечивая комплексную защиту металла от коррозии, механических повреждений и агрессивных сред.

Фосфатирующий слой формирует микроскопическую кристаллическую структуру, повышающую сцепление с металлом и замедляющую электрохимические процессы. Эпоксидный слой создает барьер для влаги и реагентов, а полиуретановое покрытие гарантирует устойчивость к ультрафиолету, перепадам температур и абразивному воздействию.

Ключевые преимущества технологии

Антикоррозийная стойкость: выдерживает до 1,500 часов в соляном тумане без образования очагов ржавчины
Механическая прочность: сопротивление сколам при ударе до 9 кг/см по стандарту ISO 20567-1
Химическая инертность: устойчивость к техническим жидкостям (масла, топливо, антигололедные реагенты)

Слой покрытия	Толщина, мкм	Функция
Фосфатирующий грунт	5-8	Пассивация металла
Эпоксидный грунт	15-20	Герметизация поверхности
Полиуретановый лак	35-45	Защита от УФ и эрозии

Технология нанесения предполагает катафорезное погружение для равномерного распределения грунта и роботизированную покраску с последующей полимеризацией при 140°C. Контроль толщины осуществляется ультразвуковыми датчиками на каждом этапе, что исключает непрокрасы и превышение нормативов.

Модульное подключение съёмных элементов (костыли, крылья)

Модульная конструкция силового бампера предусматривает интегрированные крепёжные узлы для быстрого монтажа дополнительных компонентов. Система использует стандартизированные интерфейсы типа «ласточкин хвост», штифтовые замки или болтовые платформы, обеспечивающие жёсткую фиксацию без модификации базовой структуры. Такое решение позволяет адаптировать автомобиль к различным условиям эксплуатации за считанные минуты.

Костыли (съёмные трапы для преодоления препятствий) и расширители крыльев монтируются через усиленные кронштейны с противоскользящими элементами. Ключевым требованием является сохранение геометрической совместимости точек крепления и распределение нагрузки на силовой каркас бампера. Все соединения защищены от коррозии и вибрационных воздействий.

Технические аспекты интеграции

Элемент	Тип крепления	Нагрузочная способность
Костыли	Шарнирно-штифтовое	до 150 кг на точку
Крылья	Болтовое соединение (ISO M10)	ударная стойкость 5 Дж

Эксплуатационные преимущества:

Беззазорное прилегание элементов к контуру бампера
Защита крепёжных узлов от грязи системой уплотнительных манжет
Возможность комбинирования компонентов (например, костыль + крыло)

Процедура установки:

Совмещение монтажных пазов элемента с направляющими бампера
Фиксация стопорными штифтами/болтами через сквозные каналы
Контроль затяжки динамометрическим ключом (22±3 Н·м)

Список источников

При подготовке материала использовались специализированные технические публикации и отраслевые ресурсы, посвящённые автомобильному тюнингу и безопасности. Акцент делался на конструктивные особенности, материалы изготовления и функциональное назначение силовых бамперов.

Основные источники включают нормативную документацию, исследования инженерных решений и практические руководства по установке дополнительного оборудования. Ниже представлен перечень ключевых материалов.

ГОСТ Р 41.42-99: Требования к внешним выступающим элементам транспортных средств
Проектирование внедорожных систем защиты (Сидоров К.Л., изд. "Автотехника", 2021)
Технический отчёт НИИ автомобильного оборудования: "Анализ нагрузок на силовые бампера"
Журнал "Off-road Expert": Спецвыпуск "Тюнинг рамы и обвеса", №4/2022
Производственные стандарты Warn Industries: "Specifications for aftermarket bumpers"
Материалы научно-практической конференции "Автотюнинг и безопасность" (Москва, 2023)
