Система охлаждения двигателя ЗМЗ-402 Газель - устройство и схема
Статья обновлена: 18.08.2025
Карбюраторный мотор ЗМЗ-402 десятилетиями устанавливался на легендарные "Газели". Его надежность напрямую зависит от исправной работы системы охлаждения.
Понимание устройства контура циркуляции антифриза критично для диагностики перегревов и утечек. Типичная схема включает радиатор, термостат, водяной насос и рубашку двигателя.
Изучение принципа действия каждого узла помогает эффективно обслуживать силовой агрегат и предотвращать серьезные поломки.
Устройство системы охлаждения ЗМЗ-402: базовые компоненты
Система охлаждения двигателя ЗМЗ-402 жидкостная, закрытого типа с принудительной циркуляцией. Основные элементы включают радиатор, водяной насос, термостат, вентилятор охлаждения, расширительный бачок, рубашку охлаждения блока и головки цилиндров, а также соединительные патрубки. Тепло от двигателя поглощается охлаждающей жидкостью (ОЖ), циркулирующей по герметичному контуру.
Циркуляция ОЖ регулируется термостатом, направляя поток по малому кругу (через рубашку двигателя и радиатор отопителя) при прогреве или по большому кругу (через основной радиатор) при достижении рабочей температуры. Вентилятор включается для усиления обдува радиатора при недостаточном охлаждении набегающим воздухом.
Функции и характеристики компонентов
- Водяной насос (помпа): Центробежного типа, приводится ремнем от коленвала. Обеспечивает принудительную циркуляцию ОЖ по системе.
- Термостат: Клапанный механизм с восковым наполнителем. Открывается при ≈87°C, перенаправляя ОЖ через радиатор.
- Радиатор: Трубчато-пластинчатый алюминиевый теплообменник. Охлаждает ОЖ потоком воздуха.
- Вентилятор: 6-лопастной, с вязкостной муфтой. Автоматически увеличивает обороты при нагреве муфты.
- Расширительный бачок: Компенсирует изменение объема ОЖ при нагреве/охлаждении. Оснащен клапаном давления (0.7-1.0 атм).
- Рубашка охлаждения: Полости в блоке и ГБЦ для протока ОЖ вокруг цилиндров и камер сгорания.
Расширительный бачок ГАЗели: назначение и расположение
Расширительный бачок в системе охлаждения двигателя 402 ГАЗель выполняет критически важные функции. Он компенсирует изменение объёма антифриза при нагреве и охлаждении, предотвращая образование воздушных пробок и избыточного давления. Бачок также служит резервуаром для долива охлаждающей жидкости и позволяет визуально контролировать её уровень через прозрачные стенки с нанесёнными метками "MIN" и "MAX".
Конструктивно бачок представляет собой пластиковую ёмкость с герметичной крышкой, оснащённой клапанами сброса и впуска. Верхний патрубок соединяется с радиатором, а нижний – с рубашкой охлаждения двигателя, обеспечивая циркуляцию излишков жидкости при тепловом расширении и их возврат при остывании.
Расположение расширительного бачка
На автомобилях ГАЗель с двигателем 402 бачок закреплён в подкапотном пространстве с правой стороны (по ходу движения). Он устанавливается на кронштейне рядом с радиатором и аккумуляторной батареей, что обеспечивает:
- Лёгкий визуальный доступ для проверки уровня ОЖ
- Удобство для обслуживания (долив антифриза)
- Минимальную длину патрубков до радиатора и термостата
- Защиту от механических повреждений
Важно: Крышка бачка содержит два клапана – предохранительный (срабатывает при превышении давления ~0.8-1.2 атм) и вакуумный (открывается при остывании для предотвращения сжатия системы). Исправность этих клапанов напрямую влияет на работоспособность всей системы охлаждения.
Проверка уровня охлаждающей жидкости на двигателе 402
Регулярная проверка уровня охлаждающей жидкости в двигателе ЗМЗ-402 – обязательная процедура для предотвращения перегрева и выхода из строя силового агрегата. Контроль осуществляется визуально через полупрозрачные стенки расширительного бачка, расположенного в моторном отсеке справа (по ходу движения автомобиля) рядом с радиатором.
Проверку выполняйте исключительно на холодном двигателе после длительной стоянки. Попытки открыть крышку бачка или радиатора при прогретом моторе приведут к выбросу горячей жидкости под давлением и ожогам. Убедитесь, что автомобиль стоит на ровной поверхности для корректного отображения уровня.
Порядок проверки
- Откройте капот и зафиксируйте его упором
- Найдите расширительный бачок с маркировкой "Охлаждающая жидкость"
- Определите уровень по меткам на стенке бачка:
- MIN – минимально допустимая граница
- MAX – максимально допустимая граница
- Нормальный уровень должен находиться между отметками MIN и MAX (оптимально – на 1/3 высоты зоны между метками)
| Состояние уровня | Рекомендуемые действия |
| Ниже отметки MIN | Немедленная доливка до нормы. Проверка системы на утечки |
| На уровне или выше MAX | Отсос избытка жидкости шприцем. Контроль после прогрева двигателя |
| Мутная жидкость, масляные пятна | Полная замена охлаждающей жидкости. Диагностика возможных неисправностей |
Для долива используйте только рекомендованный производителем тип антифриза (обычно ТОСОЛ-А40М или современные аналоги класса G11/G12). Смешивание разных типов охлаждающих жидкостей недопустимо. После долива запустите двигатель на 2-3 минуты для удаления воздушных пробок, затем повторно проверьте уровень на остывшем моторе.

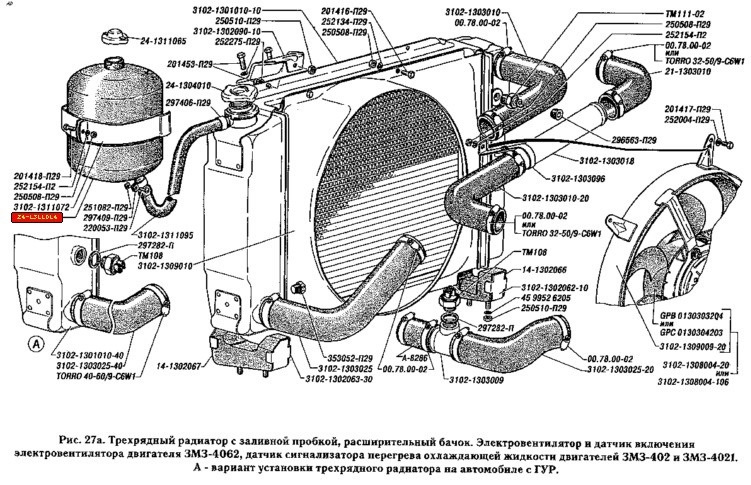

Радиатор ГАЗели: конструкция и типы подключения
Радиатор в системе охлаждения двигателя 402 ГАЗели выполняет критическую функцию теплообмена, отводя избыточное тепло от антифриза набегающим потоком воздуха. Конструктивно он состоит из алюминиевой сердцевины с трубчато-пластинчатыми элементами для увеличения площади охлаждения, а также верхнего и нижнего пластиковых или металлических бачков. Герметичность соединений обеспечивается резиновыми прокладками, а жёсткость конструкции – стальными крепежными рамками.
Основные элементы включают заливную горловину с пробкой (поддерживающей давление в системе), патрубки для подключения к двигателю и расширительному бачку, а также дренажный кран. Для двигателя 402 применяются радиаторы с вертикальным расположением трубок и поперечным потоком охлаждающей жидкости. Материалы сочетают алюминий для сердцевины (лёгкость и теплопроводность) и стойкий к коррозии пластик для бачков.
Типы подключения радиатора
Конфигурация патрубков варьируется в зависимости от модели ГАЗели и года выпуска:
- Верхний патрубок – всегда подключается к термостату двигателя для приёма нагретой жидкости.
- Нижний патрубок – соединяется с водяным насосом (помпой) для возврата охлаждённого антифриза в рубашку охлаждения.
Расположение входных/выходных штуцеров на бачках определяет схему монтажа:
| Тип подключения | Расположение патрубков | Особенности |
|---|---|---|
| Левостороннее | Верхний и нижний штуцеры выведены на левый (по ходу движения) боковой бачок | Характерно для ранних моделей ГАЗель с двигателем 402 |
| Правостороннее | Патрубки размещены на правом боковом бачке | Встречается на части модификаций, требует проверки компоновки подкапотного пространства |
| Диагональное | Верхний штуцер – слева, нижний – справа (или наоборот) | Применяется для оптимизации длины трасс патрубков |
При замене радиатора необходимо сверять не только габариты и тип сердцевины, но и расположение, а также диаметр патрубков – ошибка приведёт к невозможности монтажа штатных шлангов. Для двигателя 402 чаще используется левосторонняя схема с верхним подводом от термостата и нижним отводом к помпе.
Электровентилятор радиатора: принцип работы и управление
Электровентилятор радиатора на Газели с двигателем 402 обеспечивает принудительный обдув радиатора при недостаточном естественном охлаждении. Он активируется в условиях повышенной нагрузки: движение на низкой скорости, работа на холостом ходу или жаркая погода. Основная функция – предотвращение перегрева двигателя путем интенсивного отвода тепла от теплообменника.
Принцип работы основан на автоматическом включении/выключении вентилятора при достижении охлаждающей жидкостью критических температурных порогов. Электродвигатель с крыльчаткой монтируется непосредственно за радиатором и приводится в действие только при необходимости, что снижает нагрузку на генератор и экономит топливо.
Система управления вентилятором
Управление осуществляется через термомеханический датчик и релейную схему:
- Датчик температуры (установлен в нижнем бачке радиатора) – замыкает контакты при нагреве ОЖ до 99-105°C
- Силовое реле – получает сигнал от датчика и подает напряжение 12В на электродвигатель
- Предохранитель (20-30А) – защищает цепь от перегрузок
При достижении пороговой температуры датчик замыкает цепь, активируя реле. Через замкнутые контакты реле напряжение поступает на электродвигатель вентилятора. После снижения температуры ОЖ до 93-98°C датчик размыкает цепь, обесточивая реле и останавливая вентилятор.
Особенность системы на двигателе 402: отсутствие связи с ЭБУ. Контроль работоспособности осуществляется визуально (наблюдение за срабатыванием при прогреве) или путем принудительного включения через диагностический разъем.
Замена термовыключателя вентилятора на ЗМЗ-402
Термовыключатель (датчик включения вентилятора) активирует электровентилятор при достижении охлаждающей жидкостью критической температуры. Неисправность проявляется постоянной работой вентилятора, его полным отказом включаться или несвоевременным срабатыванием, что ведет к перегреву двигателя. Проверка выполняется мультиметром: при погружении чувствительного элемента в нагретую воду (~92°C) контакты должны замыкаться.
Узел расположен в нижней части радиатора (правый или левый бачок в зависимости от модели). Для замены потребуется частично слить охлаждающую жидкость (около 1-2 литров), предварительно отключив массу АКБ. Убедитесь, что новый термовыключатель имеет маркировку 92-87°C (номинал для ЗМЗ-402) и резьбу М22×1.5.
Инструменты и материалы
- Ключ на 30 (или глубокий торцевой головка)
- Емкость для слива ОЖ (минимум 2 л)
- Новый термовыключатель с медной шайбой
- Охлаждающая жидкость для долива
- Чистая ветошь
Порядок замены
- Отсоедините клемму «–» аккумулятора.
- Отключите электрический разъем термовыключателя, нажав на фиксатор.
- Подставьте емкость под радиатор. Открутите сливную пробку радиатора или снимите нижний патрубок для частичного слива ОЖ (уровень должен опуститься ниже датчика).
- Выкрутите старый термовыключатель ключом на 30, удерживая корпус от проворота. Быстро извлеките его, минимизируя пролив жидкости.
- Очистите посадочное место от грязи. Установите новую медную уплотнительную шайбу на резьбу чистого термовыключателя.
- Вверните новый датчик вручную до упора, затем дотяните ключом с умеренным усилием (избегайте перекоса и перетяжки).
- Подсоедините электрический разъем, убедившись в фиксации колодки.
- Долейте охлаждающую жидкость до нормы через расширительный бачок. Удалите воздушные пробки, прогрев двигатель с открытой крышкой бачка.
- Подключите АКБ. Проверьте работу: запустите двигатель и дождитесь срабатывания вентилятора при прогреве до 92-95°C.
| Параметр | Значение |
|---|---|
| Температура включения | 92±2°C |
| Температура выключения | 87±2°C |
| Резьба | М22×1.5 мм |
| Крутящий момент затяжки | 30-40 Н·м |
Важно: Не используйте герметики вместо штатной медной шайбы! Контролируйте уровень ОЖ после первого прогрева. При отсутствии срабатывания вентилятора проверьте предохранитель F8 (20А), реле вентилятора и целостность проводки.
Водяной насос ГАЗели: признаки неисправности
Неисправность водяного насоса (помпы) на двигателе ГАЗ-402 критична для работоспособности системы охлаждения. Первые симптомы часто малозаметны, но их игнорирование приводит к перегреву и серьезным повреждениям двигателя.
Контроль состояния помпы обязателен при плановом ТО. Основные признаки неполадок проявляются в процессе эксплуатации автомобиля и при визуальном осмотре узла.
Характерные симптомы неисправности
Визуальные признаки:
- Течь антифриза под передней частью двигателя – основной симптом. Насос имеет дренажное отверстие в корпусе, через которое вытекает ОЖ при износе сальника.
- Лужи тосола под автомобилем после стоянки или мокрые подтёки на блоке цилиндров возле шкива помпы.
- Следы белых или цветных (в зависимости от типа антифриза) разводов на деталях возле насоса – высохший тосол.
Эксплуатационные признаки:
- Посторонние звуки: вой, скрежет или гул со стороны помпы при работе двигателя (износ подшипника вала).
- Люфт шкива помпы – ощущается при покачивании рукой (выключенный двигатель!).
- Перегрев двигателя на ходу или при работе на холостых оборотах, особенно в пробках.
- Снижение уровня ОЖ в расширительном бачке без видимых наружных утечек.
Косвенные признаки:
| Симптом | Причина |
| Пар из-под капота | Попадание тосола на горячий блок/выхлоп |
| Запах антифриза в салоне | Испарения ОЖ с радиатора печки |
| Резкий рост температуры на подъёмах | Снижение производительности помпы |
Важно! Комбинированное проявление нескольких симптомов – явный показатель необходимости срочной диагностики и замены водяного насоса. Продолжение эксплуатации с неисправной помпой гарантированно вызывает разрушение двигателя из-за перегрева.
Замена помпы двигателя 402: пошаговый алгоритм
Замена водяного насоса на двигателе ЗМЗ-402 требует точного соблюдения последовательности действий. Перед началом работ убедитесь в наличии нового комплекта прокладок и герметика.
Подготовьте необходимые инструменты: набор гаечных ключей, отвертки, емкость для слива охлаждающей жидкости, ветошь. Автомобиль должен стоять на ровной поверхности с остывшим двигателем.
Порядок выполнения работ
- Слейте охлаждающую жидкость через кран радиатора или нижний патрубок
- Снимите ремень генератора, ослабив крепление натяжителя
- Отсоедините нижний патрубок помпы от рубашки охлаждения
- Выкрутите крепежные болты корпуса насоса (6 шт.)
- Аккуратно демонтируйте помпу, отделяя корпус от блока цилиндров
- Очистите посадочную поверхность блока от остатков старой прокладки
- Установите новую помпу с герметичной прокладкой (нанесите тонкий слой герметика)
- Затяните болты крест-накрест с моментом 15-20 Н·м
- Подсоедините патрубки, замените хомуты при необходимости
- Натяните ремень генератора с прогибом 10-15 мм под усилием 10 кгс
- Залейте охлаждающую жидкость, удалите воздух из системы
После запуска двигателя проверьте отсутствие течей в районе помпы при прогреве до рабочей температуры. Контролируйте уровень антифриза в расширительном бачке в течение первых 100 км пробега.
Термостат ЗМЗ-402: конструкция и рабочие положения
Термостат ЗМЗ-402 представляет собой клапанный механизм с твердым термочувствительным наполнителем (церезином), заключенным в медный герметичный баллон. Основные компоненты конструкции: корпус, внутри которого расположен подвижной шток с тарелкой основного клапана, неподвижная седло клапана, и дополнительный малый перепускной клапан (тарелка на штоке с другой стороны). Баллон с наполнителем при нагреве расширяется, воздействуя на шток и перемещая клапаны.
Устройство монтируется в корпусе термостата двигателя, соединенном патрубками с рубашкой охлаждения блока цилиндров, водяным насосом (нижний патрубок) и радиатором (верхний патрубок). Его задача – автоматически регулировать поток ОЖ по малому (через рубашку и насос) или большому (через радиатор) кругу в зависимости от температуры, обеспечивая быстрый прогрев мотора и последующее поддержание оптимального теплового режима (85–95°C).
Рабочие положения термостата
Функционирование термостата определяется температурой охлаждающей жидкости и происходит в двух основных режимах:
- Закрытое положение (прогрев двигателя):
- При температуре ОЖ ниже 80±2°C основной клапан плотно прижат к седлу и перекрывает поток жидкости к радиатору.
- Малый перепускной клапан открыт. ОЖ циркулирует только по малому кругу: рубашка охлаждения блока и головки цилиндров → корпус термостата → водяной насос → рубашка. Это ускоряет прогрев холодного двигателя.
- Открытое положение (рабочая температура):
- При нагреве ОЖ до 80±2°C наполнитель в баллоне начинает плавиться и расширяться, перемещая шток.
- Основной клапан постепенно открывается, позволяя ОЖ поступать в верхний патрубок радиатора для охлаждения.
- Малый перепускной клапан постепенно закрывается, ограничивая циркуляцию по малому кругу.
- При достижении температуры 94±2°C основной клапан открыт полностью, а малый перепускной клапан закрыт. Основной поток ОЖ идет через радиатор (большой круг), обеспечивая эффективное охлаждение двигателя.
Плавное изменение положения клапанов между крайними точками позволяет точно регулировать температуру ОЖ. Неисправности термостата (заклинивание закрытым или открытым) ведут к перегреву или длительному прогреву мотора, что требует немедленной замены устройства.
Диагностика неисправностей термостата на ГАЗели
Термостат двигателя 402 на ГАЗели регулирует поток охлаждающей жидкости между малым и большим контурами системы охлаждения. Неисправности приводят к перегреву или недостаточному прогреву мотора, что снижает эффективность работы и увеличивает износ.
Основные признаки неполадок термостата включают длительный прогрев двигателя зимой, перегрев в пробках летом, нестабильные показания температуры на приборной панели. Для точной диагностики используют визуальный осмотр, температурный контроль и тесты на срабатывание клапана.
Методы диагностики термостата
Проверка без демонтажа:
- Запустите холодный двигатель и прогревайте его на холостых оборотах 5-7 минут
- Контролируйте температуру верхнего патрубка радиатора рукой:
- Исправный термостат: патрубок холодный первые 8-10 минут, затем резко нагревается
- Заклинил в открытом положении: патрубок теплеет одновременно с нижним шлангом
- Заклинил в закрытом положении: патрубок остается холодным после 15 минут прогрева
Проверка со снятием:
| Этап | Действия | Критерии исправности |
|---|---|---|
| Визуальный осмотр | Проверить корпус на трещины, следы коррозии, деформации | Отсутствие повреждений корпуса и подтеков антифриза |
| Тест в воде | Погрузить термостат в воду с термометром, нагревать | Начало открытия при 80-84°C, полное открытие при 95-100°C |
При выявлении неисправности термостат подлежит замене. Устанавливайте только оригинальные комплектующие (артикул ГАЗ 3302-1306010) или аналоги с аналогичными температурными характеристиками. После замены обязательно удалите воздушные пробки из системы охлаждения.
Прокладка термостата: обработка и правила установки
Перед монтажом тщательно очистите привалочные поверхности блока цилиндров и корпуса термостата от остатков старой прокладки, грязи и масла. Используйте металлическую щётку или скребок, затем обезжирьте растворителем. Убедитесь в отсутствии задиров и деформаций – при их обнаружении зашлифуйте неровности.
Нанесите тонкий равномерный слой термостойкого герметика (например, Loctite 574) на обе стороны новой прокладки. Излишки герметика, выступившие после затяжки, снимите ветошью – попадание состава в каналы системы охлаждения недопустимо. Установите прокладку строго по посадочным штифтам корпуса термостата.
Порядок затяжки болтов корпуса термостата:
- Установите корпус термостата с прокладкой на блок цилиндров.
- Затяните болты крест-накрест в три этапа:
- Предварительная затяжка моментом 5–7 Н·м
- Основная затяжка 12–15 Н·м
- Контрольный проход по кругу с финальным моментом 15 Н·м
- После запуска двигателя проверьте отсутствие течи антифриза на стыке.
Ремонт патрубков системы охлаждения двигателя 402 (Газель)
Патрубки системы охлаждения двигателя ЗМЗ-402 подвержены износу из-за постоянного воздействия температурных перепадов, давления антифриза и вибраций. Основные неисправности включают трещины, потерю эластичности, разрывы резины и повреждение хомутов, что приводит к утечкам охлаждающей жидкости и риску перегрева двигателя.
Обязательно проверяйте состояние всех патрубков при плановом ТО или первых признаках неполадок: запах тосола в подкапотном пространстве, следы подтеков на двигателе, снижение уровня ОЖ в расширительном бачке. Работу выполняйте на остывшем двигателе во избежание ожогов.
Этапы замены патрубков
- Демонтаж:
- Слейте охлаждающую жидкость через пробку радиатора или блока цилиндров
- Ослабьте хомуты крестовой отверткой или ключом (верхний/нижний патрубок радиатора, подводящий к термостату, отопителю)
- Аккуратно снимите старые патрубки, прилипание устраняйте вращательными движениями
- Подготовка новых элементов:
- Выберите патрубки с идентичным диаметром и конфигурацией (оригинал или качественный аналог)
- Проверьте совпадение длины и изгибов перед установкой
- Замените винтовые хомуты на червячные при повреждении резьбы
- Монтаж:
- Наденьте хомуты на новые патрубки до соединения с штуцерами
- Смажьте посадочные места мыльным раствором для легкой посадки (не маслом!)
- Затяните хомуты с усилием 8-10 Н·м, исключая перекосы и перетяжку
Контроль после ремонта: Залейте антифриз, запустите двигатель и прогрейте до открытия термостата. Внимательно осмотрите стыки на предмет течей при повышении давления в системе. При необходимости подтяните хомуты, но только на остывшем моторе.
| Типичные проблемы | Последствия игнорирования |
|---|---|
| Растрескивание внутреннего слоя резины | Попадание частиц в помпу/радиатор |
| Разбухание патрубков от некачественного антифриза | Сужение проходного сечения, перегрев |
| Коррозия металлических втулок под хомуты | Невозможность герметичной фиксации |
Замена хомутов шлангов охлаждения ГАЗели с двигателем 402
Хомуты обеспечивают герметичное соединение патрубков системы охлаждения с радиатором, термостатом и помпой. Со временем металлические ленточные хомуты корродируют, теряют упругость или ломаются, а червячные механизмы закисают, что приводит к протечкам антифриза и риску перегрева двигателя.
Для замены потребуются новые хомуты соответствующего диаметра (обычно 30-60 мм), отвертка (крестовая/плоская), пассатижи и ветошь. Рекомендуется использовать усиленные стальные червячные хомуты вместо штатных "ленточных" – они обеспечивают равномерное давление и надежную фиксацию.
Порядок работ
- Охлаждение двигателя: Дождитесь снижения температуры ОЖ до 40-50°C во избежание ожогов.
- Слив антифриза: Частично слейте охлаждающую жидкость через пробку в нижнем бачке радиатора (до уровня ниже заменяемых соединений).
- Демонтаж старых хомутов:
- Червячные: Ослабьте винт отверткой/ключом и разожмите хомут пассатижами.
- Ленточные: Срежьте кусачками или распилите ножовкой по металлу.
- Подготовка шлангов: Очистите посадочные места на штуцерах и внутри шлангов от грязи и окислов. При сильном износе или трещинах замените шланг.
- Установка новых хомутов:
- Наденьте хомут на шланг до его монтажа на штуцер.
- Посадите шланг до упора на штуцер.
- Сдвиньте хомут на 3-5 мм от края шланга, затяните винт с умеренным усилием (без перетяжки).
- Проверка: Долейте антифриз до нормы, запустите двигатель, прогрейте до рабочей температуры. Контролируйте отсутствие течей под нагрузкой (2000-2500 об/мин).
Критические ошибки:
Перетяжка хомута – ведет к повреждению шланга. Установка хомута на край шланга – провоцирует срыв. Игнорирование коррозии штуцеров – нарушает герметичность даже с новым хомутом.
Промывка радиатора ЗМЗ-402 от накипи
Регулярная промывка радиатора двигателя ЗМЗ-402 критична для поддержания эффективного теплообмена в системе охлаждения Газели. Отложения солей, продуктов коррозии и накипи на внутренних стенках трубок и бачков радиатора резко снижают его теплопередачу, что ведет к перегреву мотора даже при исправном термостате и помпе.
Процедуру промывки выполняют при плановой замене охлаждающей жидкости или при явных признаках загрязнения системы – наличии коричневого осадка в расширительном бачке, частицах ржавчины, локальном перегреве радиатора. Работы проводят на остывшем двигателе со слитой ОЖ, предварительно отсоединив патрубки и демонтировав радиатор с автомобиля.
Этапы промывки радиатора
- Механическая очистка сот: Внешние поверхности продувают сжатым воздухом или аккуратно очищают мягкой щеткой для удаления пуха, насекомых и грязи, блокирующих воздушный поток.
- Промывка проточной водой: Подают струю воды под умеренным напором в верхний патрубок радиатора, добиваясь выхода чистой воды из нижнего патрубка. Направление потока – противоположно рабочему (снизу вверх).
- Химическая очистка от накипи:
- Вариант 1: Залить специализированную автохимию для удаления накипи (например, Hi-Gear Radiator Flush), разведенную по инструкции. Выдержать указанное время, интенсивно встряхивая радиатор.
- Вариант 2: Применить раствор лимонной кислоты (5-10% концентрация) или уксус (соотношение 1:3 с водой). Залить, оставить на 1-2 часа, периодически встряхивая.
- Финальная промывка: Тщательно промыть радиатор большим объемом чистой воды до полной нейтрализации реагента и исчезновения пены/осадка.
- Просушка: Продуть внутренние полости сжатым воздухом для удаления остатков воды и ускорить высыхание.
Внимание: Запрещено использовать для удаления накипи агрессивные кислоты (соляную, электролит) и механические приспособления (тросы, проволоку) – это повреждает тонкие трубки и пластиковые бачки. После установки радиатора на место систему заполняют свежей охлаждающей жидкостью, удаляют воздушные пробки через пробки на термостате и радиаторе.
Диагностика течей радиатора двигателя 402 (ГАЗель)
Обнаружение утечек охлаждающей жидкости в радиаторе двигателя ЗМЗ-402 требует системного подхода. Первичный осмотр начинается с визуальной проверки теплообменника на предмет механических повреждений трубок или пластин, а также коррозии в местах пайки.
Особое внимание уделяется патрубкам радиатора и соединениям с термостатом и помпой – частым источникам протечек. Обязательно исследуются уплотнительные прокладки бачков и состояние пластиковых элементов, склонных к растрескиванию.
Методы выявления скрытых дефектов
Для точной локализации проблем применяются:
- Тест под давлением: Специальным насосом создаётся давление 1.0-1.5 бар в системе (на холодном двигателе). Падение давления за 10-15 минут указывает на утечку.
- УФ-детекция: После добавления флуоресцентной присадки в антифриз и непродолжительной работы двигателя, УФ-лампой выявляют микротрещины по свечению.
- Аэрозольный метод: Распыление мыльного раствора на подозрительные участки при работающем двигателе (90°C) – появление пузырей укажет точку протечки.
При диагностике исключите течи из соседних узлов: помпы, расширительного бачка или отопителя. Коррозия алюминиевых трубок чаще проявляется в зоне крепления пластиковых бачков из-за электрохимической деградации.
Проверка давления крышки расширительного бачка
Крышка расширительного бачка двигателя 402 ГАЗель выполняет критическую функцию: поддерживает рабочее давление в системе охлаждения через встроенные клапаны. Выпускной клапан стравливает избыточное давление (0.9–1.1 бар), предотвращая разрыв патрубков, а впускной подсасывает воздух при остывании ОЖ, исключая деформацию элементов.
Неисправность крышки (ослабление пружины, заклинивание клапанов) нарушает давление системы. Низкое давление ведет к закипанию ОЖ и перегреву двигателя, а избыточное – к разрыву радиатора или бачка. Регулярная проверка – обязательная часть обслуживания.
Методика проверки
Для тестирования требуется ручной насос-тестер с манометром и переходником под горловину крышки. Последовательность действий:
- Очистите уплотнительные поверхности крышки и горловины бачка.
- Закрепите крышку на переходнике тестера согласно инструкции.
- Плавно нагнетайте давление, отслеживая показания манометра.
- Зафиксируйте значение срабатывания выпускного клапана (должно совпадать с маркировкой на крышке).
- Проверьте удержание давления: после срабатывания клапана оно не должно падать >0.1 бара за 60 сек.
| Параметр | Норма для двигателя 402 |
|---|---|
| Давление срабатывания клапана | 0.9–1.1 бар |
| Падение давления после срабатывания | < 0.1 бар/мин |
При отклонениях от нормы замените крышку. Используйте только оригинальные запчасти – несоответствие давления нарушит работу системы охлаждения.
Выбор охлаждающей жидкости для ЗМЗ-402
Качественная охлаждающая жидкость для двигателя ЗМЗ-402 критична для стабильной работы системы охлаждения Газели. Неправильный выбор приводит к перегреву, коррозии алюминиевых деталей и преждевременному износу помпы.
Производитель рекомендует использовать составы на основе моноэтиленгликоля с пакетом силикатных присадок. Запрещено применение чистого тосола устаревших формул или водопроводной воды – это вызывает образование накипи и разрушение патрубков.
Ключевые критерии выбора
При подборе ориентируйтесь на:
- Класс по ГОСТ: Тосол-А40М (синий) или современные аналоги G11/G12 с допуском ОЖ-40
- Температурный порог: Замерзание не выше -40°C, кипение от +110°C
- Состав присадок: Обязательны ингибиторы коррозии для алюминия и защита резиновых уплотнений
Сравнительные характеристики жидкостей
| Тип | Цвет | Срок замены | Особенности |
|---|---|---|---|
| Традиционный (Тосол) | Синий | 2 года | Бюджетный вариант, требует строгого контроля качества |
| Гибридный (G11) | Зеленый | 3 года | Улучшенная защита от коррозии |
| Карбоксилатный (G12) | Красный | 5 лет | Точечная защита металлов, несовместим с G11 |
Важно: Смешивание разных классов жидкостей недопустимо – это провоцирует выпадение осадка и засорение радиатора. При переходе на другой тип обязательна промывка системы дистиллированной водой.
Полная замена антифриза в системе охлаждения ГАЗели с двигателем 402
Процедура требует строгого соблюдения мер безопасности: двигатель должен полностью остыть во избежание ожогов и разгерметизации системы. Подготовьте новый антифриз (ориентировочно 10 литров для полного заполнения), емкость для слива отработанной жидкости, чистую воду для промывки (при необходимости), защитные перчатки и очки.
Убедитесь в наличии доступа к сливным пробкам радиатора и блока цилиндров двигателя 402. Проверьте состояние патрубков, хомутов и радиатора на предмет повреждений – замена охлаждающей жидкости оптимальное время для их устранения.
Последовательность работ
- Слив старого антифриза:
- Установите автомобиль на ровную поверхность, откройте расширительный бачок.
- Подставьте емкость под сливную пробку радиатора (расположена внизу бачка радиатора), осторожно открутите ее.
- После стока из радиатора переместите емкость под сливную пробку блока цилиндров двигателя (находится с левой стороны блока, ближе к коробке передач), открутите ее для полного слива.
- Промывка системы (при сильном загрязнении или смене типа ОЖ):
- Заверните сливные пробки, залейте в расширительный бачок чистую воду (желательно дистиллированную).
- Запустите двигатель, прогрейте до открытия термостата (срабатывания вентилятора), заглушите мотор, дайте остыть и полностью слейте воду. Повторите при необходимости до чистой воды.
- Заправка новым антифризом:
- Надежно заверните сливные пробки блока и радиатора.
- Медленно заливайте новый антифриз в расширительный бачок до отметки "MAX" на холодном двигателе.
- Запустите двигатель, дайте ему поработать 5-7 минут на холостом ходу для вытеснения воздушных пробок (прогрев до открытия термостата обязателен).
- Удаление воздушных пробок и контроль уровня:
- Заглушите двигатель, дайте остыть 15-20 минут.
- Долейте антифриз в бачок до уровня между метками "MIN" и "MAX".
- Повторно прогрейте двигатель до рабочей температуры, проверьте отсутствие подтеков и работу печки. При недостаточном обогреве салона повторите процедуру удаления воздуха через штатные воздуховыпускные каналы системы.
- Контролируйте уровень антифриза в течение нескольких дней после замены, при необходимости долейте.
Правила прокачки системы охлаждения двигателя ЗМЗ-402
Воздушные пробки в контуре охлаждения ЗМЗ-402 нарушают циркуляцию антифриза, вызывая локальный перегрев ГБЦ, деформацию прокладки и коробление привалочных плоскостей. Особенно критично скопление воздуха в районе термостата и рубашки охлаждения четвертого цилиндра.
Процедура выполняется после замены ОЖ, ремонта компонентов системы или при симптомах завоздушивания. Основной принцип – создание условий для самостоятельного вытеснения воздушных карманов через расширительный бачок при работе двигателя.
Пошаговая процедура удаления воздуха
- Установите автомобиль строго горизонтально, запустите двигатель и прогрейте до рабочей температуры (85-90°C)
- Снимите крышку расширительного бачка, увеличьте обороты до 2500-3000 об/мин и удерживайте 2-3 минуты
- Ритмично сжимайте верхний патрубок радиатора рукой (4-5 раз), выпуская пузыри через горловину бачка
- Повторяйте цикл "прогазовка + обжим патрубков" до прекращения выхода воздушных пузырей
- Долейте антифриз до уровня между метками MIN/MAX на холодном двигателе
- Заведите мотор, дайте поработать 5 минут на холостом ходу, проверьте отсутствие воздушных карманов
Критерии успешной прокачки:
- Стабильный прогрев до 90°C без скачков температуры
- Равномерный нагрев нижнего и верхнего патрубков радиатора
- Отсутствие булькающих звуков в салоне при работе печки
| Ошибка | Последствие |
| Прокачка на холодном двигателе | Неполное удаление воздуха из рубашки охлаждения |
| Резкое охлаждение радиатора водой | Деформация алюминиевых деталей |
| Использование нештатной крышки бачка | Нарушение давления в контуре |
После первой поездки повторно проверьте уровень ОЖ – допустимо снижение на 100-150 мл из-за окончательного удаления микропузырей. При систематическом завоздушивании проверяйте герметичность соединений и состояние прокладки ГБЦ.
Причины образования воздушных пробок на двигателе 402
Воздушные пробки в системе охлаждения двигателя ЗМЗ-402 ("Газель") нарушают циркуляцию антифриза, вызывая локальный перегрев и снижение эффективности теплоотвода. Некорректное заполнение контура или механические неисправности провоцируют скопление газов в верхних точках системы.
Игнорирование проблемы ведет к хроническому перегреву блока цилиндров, короблению ГБЦ, ускоренному износу помпы и термостата. Завоздушивание также искажает показания датчиков температуры, мешая диагностике.
Ключевые источники завоздушивания
- Неправильная заливка ОЖ – подача жидкости слишком быстрой струей без контроля выхода воздуха через пробку радиатора или термостат.
- Потеря герметичности – микротрещины в патрубках, прохудившиеся хомуты, износ сальника помпы, дефекты радиатора или отопителя.
- Неисправность клапана в крышке расширительного бачка – заклинивание или ослабление пружины, препятствующее сбросу избыточного давления и подсосу воздуха при остывании.
- Пробитая прокладка ГБЦ – проникновение выхлопных газов из камеры сгорания в рубашку охлаждения через поврежденную прокладку.
- Дефекты водяного насоса – изношенная крыльчатка помпы создает зоны низкого давления, способствующие парообразованию.
- Залегание термостата – блокировка малого круга циркуляции препятствует выходу пузырей через расширительный бачок.
Прогрев двигателя 402: температура открытия термостата
Начальная стадия прогрева двигателя ЗМЗ-402 на Газели происходит по малому кругу системы охлаждения. Пока температура охлаждающей жидкости (ОЖ) низкая, основной термостат закрыт. Насос прокачивает ОЖ только через рубашку охлаждения блока цилиндров, головки блока цилиндров и радиатор отопителя салона. Это позволяет двигателю быстрее достичь рабочей температуры.
Термостат двигателя ЗМЗ-402 начинает открываться при достижении ОЖ температуры 80-85 °C. Это ключевой температурный порог для системы охлаждения. В этот момент твердотельный наполнитель (обычно церезин) внутри термочувствительного элемента термостата расширяется, преодолевая усилие возвратной пружины, и клапан термостата начинает приоткрываться, пуская часть ОЖ по большому кругу через основной радиатор.
Фазы работы термостата и прогрева двигателя
Процесс прогрева и регулирования температуры двигателя после начала открытия термостата выглядит следующим образом:
- Начало открытия (80-85°C): Термостат приоткрывается, позволяя небольшому потоку горячей ОЖ поступать в верхний бачок радиатора для охлаждения. Основной поток все еще идет по малому кругу.
- Плавное регулирование (85-95°C): По мере дальнейшего роста температуры термостат продолжает открываться все шире, пропорционально увеличивая поток ОЖ через радиатор и уменьшая поток через малый круг. Это обеспечивает плавную стабилизацию температуры.
- Полное открытие (95°C): При достижении температуры ОЖ примерно 95°C термостат открывается полностью. Теперь весь поток ОЖ направляется насосом через радиатор (большой круг), обеспечивая максимальное охлаждение двигателя.
- Поддержание температуры: В рабочем режиме термостат постоянно регулирует положение клапана, открываясь и прикрываясь, чтобы поддерживать оптимальную температуру двигателя в диапазоне примерно 85-95°C.
Важно понимать: Исправный термостат, открывающийся при правильной температуре (80-85°C), критически важен для:
- Быстрого и равномерного прогрева холодного двигателя до рабочей температуры.
- Предотвращения перегрева двигателя под нагрузкой за счет своевременного включения радиатора в работу.
- Обеспечения эффективной работы системы отопления салона на прогретом двигателе.
| Температура ОЖ (°C) | Состояние термостата | Контур циркуляции ОЖ |
|---|---|---|
| Менее 80 | Полностью закрыт | Только малый круг (двигатель, печка) |
| 80-85 | Начинает открываться | Малый круг + часть потока в радиатор |
| 85-95 | Регулирует степень открытия | Пропорциональное смешивание потоков |
| 95 и выше | Полностью открыт | Полностью большой круг (двигатель, радиатор) |
Неправильная температура начала открытия термостата (слишком ранняя или слишком поздняя) или его заклинивание в каком-либо положении приводят к нарушениям теплового режима двигателя ЗМЗ-402 – либо к длительному прогреву и работе на пониженной температуре (повышенный износ, расход топлива), либо к перегреву.
Проверка герметичности системы охлаждения под давлением
Для проверки потребуется ручной вакуумный или пневматический опрессовщик системы охлаждения с переходником под горловину расширительного бачка двигателя 402. Двигатель должен быть остывшим, уровень ОЖ – соответствовать норме. Подключите тестер к горловине бачка, обеспечив герметичное соединение.
Создайте в системе давление, соответствующее рабочему для данного двигателя (обычно 1.0-1.2 атм для 402-го мотора). Контролируйте показания манометра тестера. Удерживайте давление 5-10 минут. Падение стрелки манометра указывает на утечку.
Основные места утечек и методы диагностики
Визуальный осмотр при давлении:
- Патрубки и соединения: Осмотрите все шланги, хомуты, места их крепления на предмет подтекания ОЖ.
- Радиаторы: Проверьте основной радиатор и радиатор отопителя салона по всей поверхности на наличие влажных пятен или струек.
- Прокладка ГБЦ: Осмотрите стык головки и блока цилиндров, особенно в районе масляных каналов и свечных колодцев (признак – масло с эмульсией).
- Помпа и термостат: Уделите внимание корпусу водяного насоса и термостата, сальнику помпы (отверстие дренажа).
- Печка: Осмотрите корпус отопителя внутри салона (коврик под ногами пассажира) и патрубки в моторном отсеке.
- Пробка расширительного бачка/радиатора: Проверьте сам клапан давления в крышке (частая причина падения давления).
Проверка внутренних утечек:
- Снимите масляный щуп и крышку маслозаливной горловины: наличие белой эмульсии указывает на попадание ОЖ в масло (прокладка ГБЦ, трещина).
- Осмотрите выхлопные газы на холодном двигателе: белый густой пар (особенно после прогрева) – признак попадания ОЖ в цилиндры.
- Проверьте состояние свечей зажигания: одна или несколько чистых (отмытых) свечей могут указывать на протечку в камеру сгорания.
| Признак | Вероятная причина утечки |
|---|---|
| Падение давления, видимых следов нет | Неисправный клапан в крышке бачка, микротрещины в радиаторе/бачке, внутренняя утечка (ГБЦ, гильзы) |
| Пятна ОЖ под двигателем/посередине авто | Прокладка термостата, помпы, патрубки термостата/помпы, основной радиатор |
| Следы ОЖ в районе ГБЦ, эмульсия в масле | Пробита прокладка ГБЦ, трещина в головке/блоке |
| Сырость в салоне, запах ОЖ | Утечка в радиаторе отопителя или его патрубках |
Обнаруженные негерметичные узлы подлежат замене или ремонту. После устранения утечек проверку давлением повторите для подтверждения результата.
Перегрев двигателя ГАЗели: основные причины
Перегрев силового агрегата ГАЗели с мотором 402 возникает при нарушении теплового баланса, когда система охлаждения не справляется с отводом избыточного тепла. Это критическая неисправность, способная вызвать деформацию ГБЦ, разрушение поршневых колец и заклинивание коленвала.
Основные причины связаны с неисправностями компонентов системы охлаждения или нарушениями ее герметичности. Рассмотрим ключевые факторы, провоцирующие рост температуры.
Типичные источники проблемы
Проблемы с циркуляцией ОЖ:
- Утечки антифриза через поврежденные патрубки, радиатор или помпу
- Заклинивание термостата в закрытом положении
- Износ крыльчатки водяного насоса
- Завоздушивание системы после некорректной замены ОЖ
Нарушения теплоотвода:
- Загрязнение сот радиатора (пыль, тополиный пух)
- Образование накипи в рубашке охлаждения
- Отказ вентилятора:
- Обрыв проводки у электровентиляторов
- Дефект датчика включения
- Разрушение подшипника вискомуфты
Эксплуатационные факторы:
- Использование воды вместо антифриза
- Некорректная работа клапана в пробке расширительного бачка
- Длительная работа на максимальных оборотах с перегрузом
Закипание антифриза: экстренные действия при перегреве
При первых признаках закипания (пар из-под капота, резкий рост температуры на приборной панели) немедленно съезжайте на обочину. Не глушите мотор сразу – включите печку на максимальный обдув и дайте двигателю поработать 2-3 минуты на нейтральных оборотах для выравнивания температуры.
После остановки двигателя откройте капот для ускорения охлаждения. Ни в коем случае не открывайте пробку расширительного бачка или радиатора на горячем двигателе – это вызовет выброс кипящего антифриза под давлением. Дождитесь остывания системы (30-40 минут).
Порядок действий при остывшем двигателе
- Убедитесь, что нижний патрубок радиатора стал холодным
- Накройте пробку расширительного бачка плотной тканью
- Медленно открутите пробку на четверть оборота для сброса остаточного давления
- После прекращения шипения полностью откройте пробку
Проверьте уровень антифриза: если жидкость ниже метки MIN, долейте дистиллированную воду (до 0.5 л) или антифриз той же марки. Осмотрите патрубки, радиатор и помпу на предмет течей – характерные подтеки укажут на проблемные места.
| Симптом после долива | Возможная причина | Действия |
|---|---|---|
| Быстрое повторное закипание | Неисправность термостата или вентилятора | Проверить включение вентилятора при 95-97°C, заменить термостат |
| Падение уровня при отсутствии течи | Пробита прокладка ГБЦ | Срочная диагностика (белый пар из выхлопа, эмульсия в масле) |
Запрещено: продолжать движение при перегреве, использовать холодную воду для охлаждения двигателя, заливать ледяную воду в кипящий радиатор. Если причина перегрева не установлена – вызывайте эвакуатор.
Давление в системе охлаждения ЗМЗ-402: норма и отклонения
Нормальное рабочее давление в системе охлаждения двигателя ЗМЗ-402 находится в диапазоне 1.0 - 1.2 атмосферы (бар, кгс/см²). Это давление создается и регулируется исключительно клапаном в пробке (крышке) расширительного бачка. Основная задача этого давления – повышение температуры кипения охлаждающей жидкости (ОЖ) примерно до 115-120°C, что предотвращает парообразование и кавитацию в условиях высокой тепловой нагрузки двигателя.
Стабильность давления в указанных пределах является критически важной для эффективного охлаждения двигателя и предотвращения повреждений. Любые отклонения от нормы – как в сторону повышения, так и понижения – указывают на неисправности в системе и требуют немедленной диагностики и устранения причины.
Причины отклонений давления от нормы
Отклонения давления возникают из-за нарушения работы клапанного механизма крышки расширительного бачка или других проблем в системе:
- Пониженное давление (менее 1.0 атм):
- Негерметичность системы: Утечки ОЖ через прохудившиеся патрубки, соединения, радиатор, печку, помпу или поврежденную прокладку ГБЦ.
- Неисправность клапана в крышке (слишком слабая пружина, засорение, дефект): Клапан избыточного давления открывается слишком рано или не держит давление вовсе, а вакуумный клапан подсасывает воздух при остывании.
- Воздушная пробка: Наличие воздуха в системе препятствует созданию нормального давления.
- Повышенное давление (более 1.2 атм):
- Неисправность клапана в крышке (слишком жесткая пружина, заклинивание, засорение): Клапан избыточного давления не открывается вовремя при превышении нормы.
- Прорыв газов из цилиндров в систему охлаждения: Трещина в ГБЦ, прогорание прокладки ГБЦ. Газы из камеры сгорания попадают в рубашку охлаждения, резко повышая давление.
- Сильное загрязнение радиатора или термостата: Нарушает циркуляцию ОЖ и теплоотдачу, приводя к локальному перегреву и росту давления.
| Отклонение | Давление | Основные Возможные Причины | Ключевые Признаки/Последствия |
|---|---|---|---|
| Норма | 1.0 - 1.2 атм | Исправная крышка бачка, герметичная система | Стабильная температура, отсутствие течей, кипение при ~115-120°C |
| Пониженное | < 1.0 атм | Утечка ОЖ, недержащий клапан крышки, воздушная пробка | Падение уровня ОЖ, раннее кипение (при ~100°C), перегрев, подсос воздуха |
| Повышенное | > 1.2 атм | Заклинивший клапан крышки, прорыв газов (прокладка/трещина ГБЦ), засор | Раздутые патрубки, течи на стыках/радиаторе, резкий сброс ОЖ при открытии крышки на горячую |
Регулярная проверка состояния и герметичности системы охлаждения, а также своевременная замена крышки расширительного бачка на новую, соответствующую спецификации (обычно маркировка давления нанесена на саму крышку), являются основными мерами профилактики проблем с давлением. При любых признаках отклонения давления (перегрев, течи, раздутые патрубки) диагностику следует начинать именно с проверки крышки и поиска утечек.
Загрязнение радиатора отопителя салона ГАЗели
Радиатор отопителя салона в ГАЗели с двигателем 402 отвечает за передачу тепла от охлаждающей жидкости к воздуху, поступающему в салон. Его загрязнение нарушает теплообмен, что проявляется слабым обогревом даже при прогретом двигателе. Основными источниками загрязнения являются пыль, тополиный пух и насекомые, оседающие на ребрах теплообменника через воздухозаборники.
Внутренние отложения (накипь, продукты коррозии) формируются из-за некачественного антифриза или несвоевременной замены ОЖ. Комбинированное загрязнение усугубляется при попадании влаги: пыль превращается в гряевую корку, блокирующую воздушные каналы и снижающую теплопроводность алюминиевых пластин радиатора.
Последствия и диагностика
| Признак | Причина |
|---|---|
| Холодный воздух из дефлекторов | Снижение теплоотдачи из-за слоя грязи |
| Долгий прогрев салона | Ухудшение циркуляции воздуха через соты |
| Запах пыли при включении печки | Горение органических загрязнений на поверхности |
| Перегрев двигателя на малых оборотах | Нарушение баланса системы охлаждения |
Методы устранения:
- Внешняя очистка: демонтаж радиатора, продувка сжатым воздухом (давление не выше 3 атм) и промывка водой под низким напором. Жёсткие щётки недопустимы – деформируют соты.
- Химическая обработка: применение спецсоставов для растворения органических отложений (например, пенные очистители кондиционеров). Для минеральных отложений – слабые кислотные растворы с последующей нейтрализацией.
- Внутренняя промывка: циркуляция промывочной жидкости через шланги отопителя для удаления накипи. Обязательна последующая замена антифриза.
Профилактика: установка сетчатого фильтра на воздухозаборник, ежесезонная очистка дренажных каналов, замена ОЖ каждые 50 000 км. Контроль состояния радиатора при ТО – визуальный осмотр через решётку воздуховода.
Промывка печки двигателя 402 Газель без снятия
Подготовьте промывочный состав (спецжидкость для радиаторов или раствор лимонной кислоты 100-150 г на 10 л воды), заглушку для шланга печки, таз для слива, перчатки и защитные очки. Прогрейте двигатель до рабочей температуры и заглушите его, отсоедините клеммы АКБ.
Найдите под капотом два патрубка отопителя (обычно 25-30 мм диаметром), идущие к металлическим штуцерам на перегородке салона. Ослабьте хомуты, аккуратно снимите оба шланга с двигателя. Заглушите один из штуцеров на двигателе подготовленной пробкой (подойдет пластиковая бутылка с отрезанным горлом, плотно вставленная в шланг и затянутая хомутом).
Процедура промывки
Обратная подача раствора: Подставьте таз под свободный штуцер двигателя. На штуцер печки, соответствующий нижнему патрубку (обратке), наденьте воронку или прозрачный шланг. Медленно заливайте промывочный раствор, наблюдая за вытекающей жидкостью из открытого штуцера на двигателе.
- Повторяйте заливку до появления чистой воды на выходе.
- Переключите подачу: заглушите текущий выходной штуцер двигателя, снимите заглушку со второго штуцера. Повторите промывку, подавая раствор через верхний штуцер печки (прямая подача).
- Для усиления эффекта можно временно подключить снятый шланг к штуцеру печки и запустить двигатель на 5-10 секунд (не допуская перегрева!), чтобы прокачать раствор под давлением. Повторите 2-3 раза.
Финишная промывка: Промойте систему чистой водой тем же способом в обоих направлениях, удаляя остатки химии. Снимите все заглушки, надежно подключите штатные шланги к штуцерам печки и двигателя, затяните хомуты. Залейте охлаждающую жидкость, удалите воздух из системы через пробку расширительного бачка или специальный клапан, запустив и прогрев двигатель с печкой на максимум.
Замена крана отопителя салона на автомобиле ГАЗель
Кран отопителя регулирует подачу охлаждающей жидкости в радиатор печки. Признаками неисправности являются отсутствие тепла в салоне, запотевание стекол или следы тосола под центральной панелью. Замена выполняется при механическом повреждении корпуса, износе уплотнителей или заклинивании штока.
Перед началом работ подготовьте новый кран (артикул 3302-8100060), охлаждающую жидкость (8-10 л), емкость для слива тосола и ветошь. Обязательно дождитесь остывания двигателя во избежание ожогов. Рекомендуется параллельно заменить хомуты на патрубках системы отопления.
Инструменты и порядок работ
Необходимые инструменты:
- Набор рожковых ключей (8-13 мм)
- Плоская и крестовая отвертки
- Плоскогубцы
- Емкость для слива ОЖ (минимум 5 л)
- Фонарик
Пошаговая процедура замены:
- Откройте сливную пробку радиатора (нижний патрубок) и слейте охлаждающую жидкость в чистую емкость.
- Снимите пластиковый экран под рулевой колонкой, открутив саморезы крестовой отверткой.
- Ослабьте хомуты плоскогубцами и отсоедините подводящий/отводящий патрубки от крана.
- Выкрутите два крепежных болта (ключ 10 мм), фиксирующих кронштейн крана к кузову.
- Извлеките старый кран вместе с кронштейном, запомнив ориентацию патрубков.
- Перенесите уплотнительные кольца со старого крана на новый (при необходимости замените их).
- Установите новый узел в обратной последовательности, затягивая крепеж без перекоса.
- Наденьте патрубки, зафиксируйте их новыми хомутами (старые часто деформируются при снятии).
- Залейте охлаждающую жидкость через расширительный бачок до отметки MAX.
После запуска двигателя прогрейте его до рабочей температуры. Проверьте герметичность соединений на всех этапах прогрева – при появлении капель тосола заглушите мотор и подтяните хомуты. Переведите регулятор печки в максимальное положение для удаления воздушных пробок из контура отопления.
Проверка работы датчика температуры на ЗМЗ-402
Датчик температуры охлаждающей жидкости (ДТОЖ) на двигателе ЗМЗ-402 передает данные на указатель температуры в салоне и участвует в работе системы управления карбюратором ЭПХХ. Неисправности датчика приводят к некорректным показаниям приборной панели, проблемам с запуском и повышенному расходу топлива.
Для проверки ДТОЖ потребуется мультиметр (в режиме измерения сопротивления) и термометр для контроля температуры жидкости. Проверку выполняют на снятом датчике при разной температуре, предварительно отсоединив электрический разъем.
Методика проверки
Проверка сопротивления:
- Погрузите резьбовую часть датчика в емкость с водой, нагретой до 15-20°C.
- Измерьте сопротивление между контактом датчика и его корпусом.
- Нагрейте воду до 80-85°C, контролируя температуру термометром.
- Снимите повторные показания мультиметра.
Контрольные параметры сопротивления:
| Температура (°C) | Норма сопротивления (Ом) |
|---|---|
| 20 ± 2 | 7,000 – 11,000 |
| 80 ± 2 | 300 – 360 |
Анализ результатов:
- Если сопротивление при 20°C ниже 7 кОм – датчик закорочен.
- Если сопротивление при 80°C выше 360 Ом – датчик имеет обрыв.
- Отсутствие изменения сопротивления при нагреве свидетельствует о неисправности терморезистора.
Проверка цепи: При отклонениях показаний на приборной панели убедитесь в отсутствии коррозии на клеммах датчика и разъемах, целостности провода до щитка приборов и надежности «массы».
Схема соединений датчиков системы охлаждения
Электрическая схема подключения датчиков двигателя ЗМЗ-402 обеспечивает контроль температуры и управление вентилятором. Основные компоненты: датчик температуры охлаждающей жидкости (ДТОЖ) для приборной панели, датчик-выключатель вентилятора и связанные реле.
Цепи питания датчиков защищены предохранителями монтажного блока. Сигнальные провода идут к приборной панели и блоку реле, а магистрали заземления крепятся к кузову или блоку цилиндров.
Конфигурация подключения
| Датчик | Расположение | Подключение |
|---|---|---|
| Датчик температуры (указатель) | Головка блока цилиндров, возле термостата | Одноконтактный. Провод КОРИЧНЕВЫЙ → клемма «Д» приборной панели |
| Датчик-выключатель вентилятора | Корпус термостата | Одноконтактный. Провод СЕРЫЙ → реле включения вентилятора (контакт 85) |
Дополнительные элементы цепи:
- Реле вентилятора: контакт 86 – масса, контакт 30 – +12V через предохранитель №8 (20А), контакт 87 – электродвигатель вентилятора
- Электродвигатель вентилятора: второй контакт → масса кузова
- Сигнальная лампа перегрева: питается от датчика указателя через приборную панель
Примечание: цвета проводов могут незначительно отличаться в зависимости от года выпуска ГАЗели. Проверяйте целостность контактов при диагностике.
Обслуживание вентилятора охлаждения: замена подшипников
Износ подшипников вентилятора проявляется повышенным шумом, вибрацией или люфтом крыльчатки при ручной проверке. Несвоевременная замена приводит к заклиниванию узла, обрыву ремня и перегреву двигателя Газели с мотором 402. Работы выполняются при снятом вентиляторе после демонтажа кожуха системы охлаждения.
Основная сложность заключается в аккуратном извлечении старых подшипников из пластиковой ступицы без повреждения посадочных мест. Используется съемник или оправка для выпрессовки, ударные методы недопустимы. Новые подшипники должны соответствовать оригинальным размерам и типу (чаще закрытые шарикоподшипники).
Порядок замены подшипников
- Снимите приводной ремень вентилятора, ослабив натяжное устройство
- Открутите гайку крепления крыльчатки к шкиву насоса охлаждения
- Извлеките вентилятор в сборе со ступицей
- Зафиксируйте ступицу в тисках через мягкие прокладки
- Выпрессуйте старые подшипники съемником, запомнив ориентацию
- Очистите посадочные гнезда от загрязнений
- Смажьте новые подшипники термостойкой смазкой
- Запрессуйте подшипники оправкой, равномерно распределяя усилие
- Проверьте легкость вращения ступицы без заеданий
- Установите узел на двигатель в обратной последовательности
Критерии выбора подшипников:
- Тип: закрытый однорядный шарикоподшипник (защита от воды и грязи)
- Маркировка оригинала: 180503В1 или аналог 6303-2RS (размер 17×47×14 мм)
- Температурный диапазон: от -30°C до +150°C
- Материал сепаратора: сталь или термостойкий полимер
| Тип неисправности | Признак | Риск при игнорировании |
| Износ обоймы | Гул при работе | Разрушение сепаратора |
| Выработка дорожек | Люфт крыльчатки | Разбивание посадочного места |
| Потеря смазки | Скрип/свист | Перегрев и заклинивание |
После сборки обязательна проверка биения крыльчатки и центровки относительно радиатора. Зазор между лопастями и кожухом должен быть равномерным (3-5 мм по всей окружности). Несоосность вызывает вибрацию и ускоренный износ новых подшипников.
Профилактические работы перед зимним сезоном
Подготовка системы охлаждения двигателя 402 на Газели к зиме критически важна для предотвращения замерзания ОЖ, перегрева мотора и выхода из строя компонентов. Низкие температуры увеличивают нагрузку на контур, а неисправности могут привести к разрыву патрубков, радиатора или блока цилиндров.
Основные задачи включают диагностику герметичности, проверку свойств антифриза и работоспособности ключевых узлов. Концентрация работ должна приходиться на жидкость, терморегуляцию и целостность магистралей для исключения аварийных ситуаций при холодном пуске и эксплуатации.
Перечень обязательных процедур
- Замена или коррекция охлаждающей жидкости
- Проверьте плотность ареометром: норма - от -40°C до -45°C для регионов с суровыми зимами
- Слейте старую ОЖ при помутнении, изменении цвета или сроке эксплуатации >2 лет
- Долейте антифриз марки G12 или G12+ до уровня между метками MIN/MAX в расширительном бачке
- Диагностика герметичности системы
- Осмотрите патрубки (особенно под термостатом и помпой) на трещины, размягчение или потеки
- Подтяните ослабленные хомуты крестовой отверткой
- Проверьте крышку расширительного бачка: клапан должен срабатывать при давлении 0.9-1.1 атм
- Контроль функциональности компонентов
Компонент Метод проверки Критерий исправности Термостат Прогрев двигателя до 85-90°C Нижний патрубок радиатора теплеет через 3-5 мин после открытия клапана Помпа Визуальный осмотр, запуск двигателя Отсутствие течи из дренажного отверстия, посторонних шумов Вентилятор Прогрев до 100-105°C Автоматическое включение муфты (для гидромуфты) или электропривода - Чистка радиатора
- Удалите мусор с сот механической щеткой
- Промойте внешнюю поверхность струей воды под давлением
- Проверьте отсутствие загибов ребер теплообменника
Устранение запаха антифриза в салоне ГАЗели
Появление запаха антифриза в салоне ГАЗели с двигателем 402 сигнализирует об утечке охлаждающей жидкости. Чаще всего проблема связана с негерметичностью элементов системы охлаждения или проникновением паров ОЖ через систему отопления. Игнорирование симптомов может привести к перегреву двигателя и дорогостоящему ремонту.
Для точного определения причины требуется последовательная проверка ключевых узлов системы. Основное внимание уделите местам соединений патрубков, состоянию радиатора и герметичности печки. Особую опасность представляет попадание паров тосола в воздуховоды – это создает риск отравления.
Основные причины и методы устранения
Проверяемые компоненты и действия:
- Печка (радиатор отопителя):
- Осмотрите корпус печки под панелью на предмет подтеков
- Проверьте герметичность соединений подводящих/отводящих шлангов
- Замените радиатор печки при обнаружении трещин или коррозии
- Патрубки системы охлаждения:
- Затяните хомуты соединений возле термостата и помпы
- Замените потрескавшиеся или размягченные патрубки
- Основной радиатор:
- Ищите следы тосола на ребрах охлаждения и бачках
- Проверьте целостность боковых пластиковых бачков
- Прокладка ГБЦ:
- Контролируйте уровень антифриза и наличие эмульсии в масле
- При подтверждении прогара – замена прокладки с протяжкой ГБЦ
Дополнительные меры:
| Место возможной утечки | Способ проверки |
| Кран отопителя | Тест на герметичность при переключении режимов |
| Пробка расширительного бачка | Проверка давления открытия клапана |
| Термостат | Осмотр корпуса и уплотнительного кольца |
После ремонта обязательна замена антифриза с промывкой системы и удалением воздушных пробок через пробки на блоке цилиндров и трубке радиатора. Проверку герметичности проводите на прогретом двигателе под нагрузкой.
Трещины в блоке цилиндров ЗМЗ-402 из-за перегрева
Перегрев двигателя ЗМЗ-402 вызывает неравномерное тепловое расширение металла блока цилиндров. В критических зонах (области перемычек между цилиндрами, вокруг рубашки охлаждения и мест крепления ГБЦ) возникают локальные напряжения, превышающие предел прочности чугуна. Особенно опасны резкие температурные перепады – например, попытка долить холодную воду в кипящий двигатель.
Трещины часто образуются в тонкостенных участках, где концентрация тепловой энергии максимальна. Способствуют разрушению коррозия рубашки охлаждения, кавитационная эрозия, остаточные литейные напряжения в блоке, а также механические повреждения при предыдущих ремонтах. Неисправность термостата, утечки антифриза или неработающий вентилятор усугубляют ситуацию.
Диагностика и последствия
- Внешние признаки: Течи охлаждающей жидкости на стыке блока и ГБЦ, белый пар из выхлопной, эмульсия в масле (майонез на щупе и крышке ГБЦ), пузыри в расширительном бачке при запущенном двигателе.
- Скрытые дефекты: Трещины в межцилиндровых перемычках приводят к прорыву газов в систему охлаждения, падению компрессии, перемешиванию антифриза с моторным маслом.
| Локализация трещин | Воздействие на двигатель |
|---|---|
| Между цилиндрами | Прорыв газов, снижение компрессии, перегрев |
| Водяная рубашка | Утечка антифриза, воздушные пробки |
| Масляные каналы | Разжижение масла, закоксовывание |
Важно! Небольшие трещины могут не проявлять себя на холодном двигателе, но расширяться при нагреве. Для точной диагностики требуется опрессовка системы охлаждения под давлением 1,5-2 атм или использование специальных тестовых жидкостей-индикаторов.
- Ремонтопригодность: Пайка аргоном или холодная сварка эффективны только для поверхностных повреждений рубашки охлаждения. Трещины в зоне цилиндров или опор коленвала считаются критическими.
- Замена блока: При сквозных трещинах в ответственных зонах блок цилиндров подлежит замене. Необходима полная разборка двигателя, расточка коленвала под новый блок, замена поршневой группы.
- Профилактика: Контроль уровня антифриза, своевременная замена термостата и помпы, использование качественной охлаждающей жидкости (не воды!), чистка радиатора и проверка герметичности системы.
Модификации системы охлаждения двигателя 402 на Газели по годам выпуска
Конструкция системы охлаждения ЗМЗ-402 на автомобилях ГАЗель претерпевала изменения, направленные на повышение надежности и эффективности теплообмена. Основные модификации касались термостатов, радиаторов, патрубков и вспомогательных компонентов.
Эволюция системы отражает стремление производителя устранить типичные "болезни" ранних версий: перегрев, течи антифриза и воздушные пробки. Ключевые изменения внедрялись поэтапно, соответствуя обновлениям в линейке двигателей.
Хронология изменений
- 1994-2000 гг. (ранние модификации):
- Медно-латунный радиатор с вертикальным расположением патрубков
- Термостат Т108-82 с двухклапанной системой (температура открытия 82°C)
- Пластиковый расширительный бачок без датчика уровня
- 2001-2004 гг. (первая модернизация):
- Замена радиатора на алюминиевый с боковым расположением патрубков
- Усиленные резиновые патрубки с армированием
- Введение комбинированного термостата ТС107-82 с улучшенным клапаном
- 2005-2008 гг. (оптимизация):
- Установка расширительного бачка с датчиком уровня охлаждающей жидкости
- Применение термостата ТМ108-82 с увеличенным ходом клапана
- Модернизация помпы: усиленная крыльчатка и графитовый уплотнитель
- 2009-2018 гг. (финальные версии):
- Радиатор из алюминиевых сплавов с увеличенной площадью сот
- Термостат ТМ1-110 с повышенной температурой открытия (88-90°C)
- Пластиковые патрубки с термостойким покрытием
Наиболее значимым изменением стала замена материала радиатора: переход на алюминий после 2000 года снизил массу системы на 15% и улучшил теплоотдачу. Параллельно эволюционировал термостат – от простейших механических версий к термоэлементам с точным калиброванным открытием.
Список источников
При подготовке материалов о системе охлаждения двигателя 402 для автомобиля ГАЗель использовались технически точные и специализированные источники. Основное внимание уделялось официальной документации и проверенным практическим руководствам.
Ниже представлен перечень ключевых категорий информационных ресурсов, обеспечивающих достоверность данных по конструкции и обслуживанию узла:
- Официальное руководство по ремонту ГАЗель ЗМЗ-402 (издательство ГАЗ)
- Каталог деталей двигателя ЗМЗ-402.10 (техническая спецификация завода-изготовителя)
- Сервисный мануал "Система охлаждения двигателей семейства ЗМЗ-402" (профильное учебное пособие)
- Технические бюллетени Группы ГАЗ по модернизации компонентов охлаждения
- Монографии по конструкции отечественных карбюраторных двигателей (разделы по тепловому режиму)
- Архивы специализированных журналов "Грузовик Пресс" и "Авторемонт" (анализ типовых неисправностей)
- Протоколы испытаний термостатов и радиаторов для ЗМЗ-402 (лабораторные отчеты НТЦ ГАЗ)
- Материалы технических семинаров для сервисных центров ГАЗ (методики диагностики помпы)
