Снятие и замена радиатора печки на Шевроле Ланос
Статья обновлена: 18.08.2025
Неисправный радиатор печки Шевроле Ланос проявляется слабым обдувом салона, холодным воздухом из дефлекторов или характерными потеками тосола в ногах переднего пассажира.
Замена радиатора отопителя требует демонтажа торпедо и относится к работам средней сложности, но при точном следовании инструкции выполнима в гаражных условиях за 4-6 часов.
Необходимые инструменты и материалы для работы
Полная подготовка инструментов и расходников перед разборкой салона критически важна для эффективной замены радиатора печки. Отсутствие нужных приспособлений значительно увеличит время ремонта и риск повреждения компонентов.
Учитывайте специфику крепежей и расположение узлов в автомобиле Шевроле Ланос при подборе комплекта. Ниже приведен базовый перечень, который может корректироваться в зависимости от года выпуска и комплектации авто.
Перечень инструментов и материалов
Основные инструменты:
- Торцевые головки на 8, 10, 13 мм с трещоткой и удлинителем
- Крестообразная отвертка (PH2)
- Плоскогубцы с узкими губками
- Съемник пластиковых клипс
- Канцелярский нож
- Фонарик
Расходные материалы:
- Новый радиатор печки для Шевроле Ланос
- Охлаждающая жидкость (5-6 л)
- Комплект пластиковых хомутов
- Автомобильный герметик для патрубков
- Чистящие салфетки
- Защитные перчатки
Подготовка автомобиля к демонтажу радиатора печки
Убедитесь, что двигатель автомобиля полностью остыл – работа с горячей системой охлаждения запрещена из-за риска ожогов и повышенного давления. Откройте капот и снимите клеммы с аккумулятора, начиная с отрицательной (-), чтобы обесточить электрооборудование и предотвратить короткое замыкание.
Поставьте автомобиль на ровную поверхность и зафиксируйте колёса противооткатными упорами. Приготовьте ёмкость объёмом не менее 5-7 литров для слива охлаждающей жидкости, чистые ветошь, набор инструментов (ключи на 10, 13, крестовые отвёртки) и защитные перчатки.
Последовательность действий
- Слив охлаждающей жидкости:
- Открутите пробку расширительного бачка для сброса давления.
- Подставьте ёмкость под сливную пробку радиатора (расположена внизу) или нижний патрубок.
- Аккуратно отверните пробку/ослабьте хомут патрубка, слейте антифриз полностью.
- Демонтаж элементов интерьера:
- Снимите пластиковую облицовку тоннеля в районе ног пассажира (крепление на клипсах или саморезах).
- Отсоедините разъёмы проводов от блока управления печкой (при наличии).
- Уберите коврики и звукоизоляцию под ногами переднего пассажира для доступа к корпусу печки.
- Отсоединение патрубков:
- Ослабьте хомуты (ключом или отвёрткой) на подводящем и отводящем патрубках печки в моторном отсеке.
- Сдвиньте патрубки с штуцеров радиатора, подготовьте ветошь для остатков антифриза.
| Элемент | Расположение | Инструмент |
|---|---|---|
| Сливная пробка радиатора | Нижний бачок радиатора | Ключ на 13 |
| Хомуты патрубков печки | Ближе к перегородке моторного щита | Отвёртка/пассатижи |
| Крепления облицовки тоннеля | Центральная консоль со стороны пассажира | Фигурная отвёртка |
Важно: Закройте сливные отверстия ветошью после слива, чтобы исключить попадание мусора в систему. Маркируйте снятые патрубки для правильной сборки.
Слив охлаждающей жидкости из системы
Перед началом работ убедитесь, что двигатель полностью остыл. Откройте капот и найдите расширительный бачок системы охлаждения.
Подготовьте чистую емкость объемом не менее 5 литров. Установите ее под сливной пробкой радиатора, расположенной в нижней части со стороны водителя.
- Открутите крышку расширительного бачка для сброса давления в системе.
- Найдите пластиковую сливную пробку радиатора (белого цвета) в нижнем бачке.
- Поверните пробку против часовой стрелки на 90°, затем аккуратно вытащите ее из паза.
- Дождитесь полного стекания основной массы охлаждающей жидкости в емкость.
- Опционально: для максимального слива открутите пробку на блоке цилиндров (расположена возле масляного фильтра).
- После завершения процедуры плотно закрутите все сливные пробки.
Важно: Не допускайте пролива антифриза на детали двигателя и элементы кузова – агрессивный состав может вызвать коррозию.
Отсоединение патрубков печки в моторном отсеке
Найдите два резиновых патрубка системы охлаждения, которые подходят к металлической перегородке моторного щита со стороны двигателя. Один патрубок (обычно верхний) идет от термостата или корпуса термостата, второй (нижний) – к водяному насосу или штуцеру на блоке двигателя.
Подставьте под патрубки емкость для слива охлаждающей жидкости объемом не менее 5 литров. Ослабьте хомуты крепления патрубков к штуцерам печки, используя отвертку (шлицевую или крестовую) или пассатижи (в зависимости от типа хомутов – червячные или проволочные). Сдвиньте ослабленные хомуты вниз по патрубку.
Действия по снятию патрубков
Аккуратно, вращательными движениями и покачивая из стороны в сторону, снимите каждый патрубок с металлических штуцеров печки. Будьте готовы к вытеканию остатков охлаждающей жидкости. Если патрубки "прикипели":
- Аккуратно подрежьте место соединения канцелярским ножом (не повредите штуцер!).
- Используйте плоскую отвертку для аккуратного разжима соединения (действуйте осторожно, чтобы не погнуть тонкие штуцеры).
- Не прикладывайте чрезмерных усилий – штуцеры радиатора печки хрупкие.
После снятия патрубков:
- Дайте остаткам жидкости стечь в емкость.
- Заглушите открытые концы патрубков подручными средствами (чистой ветошью, пластиковыми пробками) для предотвращения утечек и загрязнения.
- Протрите ветошью область вокруг штуцеров на кузове для лучшего доступа и видимости при дальнейшей работе.
Важно: Запомните или сфотографируйте расположение верхнего и нижнего патрубков – при сборке их нельзя перепутать.
Снятие пластиковой накладки рулевой колонки
Отключите аккумуляторную батарею, сняв отрицательную клемму для предотвращения короткого замыкания. Убедитесь, что рулевое колесо зафиксировано в прямом положении, а ключ зажигания извлечен из замка.
Используя крестовую отвертку, выкрутите два самореза, расположенных в нижней части пластикового кожуха колонки. Они находятся под рулевой стойкой, ближе к педальному узлу. Отложите крепеж в безопасное место.
Разделите кожух на верхнюю и нижнюю половины:
- Потяните нижнюю часть кожуха вниз и на себя, аккуратно расцепляя пластиковые фиксаторы по периметру
- Снимите нижнюю половину, освободив пространство вокруг рулевого вала
- Открутите два винта на верхней части кожуха, скрытых под поворотниками и дворниками
- Плавно потяните верхнюю половину кожуха вверх, освобождая фиксаторы вокруг замка зажигания
При демонтаже особое внимание уделите области переключателей под рулем. Аккуратно отсоедините разъемы механики стеклоподъемников при их наличии, нажав на язычок фиксатора. Не допускайте перегибов проводов.
После полного снятия кожуха зафиксируйте рулевую колонку проволокой или стяжкой к потолку салона. Это предотвратит ее провисание и повреждение вала при дальнейшей разборке. Уберите детали кожуха в сторону, избегая их деформации.
Демонтаж бардачка в салоне автомобиля
Бардачок необходимо снять для обеспечения доступа к радиатору отопителя, который расположен за центральной консолью. Работы выполняются из салона автомобиля без применения специального инструмента.
Перед началом демонтажа уберите все предметы из перчаточного ящика. Проверьте, закрыт ли замок бардачка – рычаг фиксатора должен находиться в положении «закрыто».
Последовательность действий
- Откройте бардачок до упора, приложив умеренное усилие вниз на его дно
- Найдите пластиковые ограничители по бокам корпуса (внутри проемов)
- Сожмите боковые стенки бардачка к центру с обеих сторон одновременно
- Продолжая сжимать стенки, потяните корпус бардачка на себя и вниз
- Извлеките элемент из посадочного места, отсоединив от держателей
При установке нового бардачка совместите крепежные штыри с направляющими отверстиями и надавите до характерного щелчка фиксаторов. Проверьте плавность открывания и отсутствие перекосов.
| Элемент | Расположение |
|---|---|
| Боковые фиксаторы | 2 шт. по краям корпуса |
| Направляющие пазы | На торцевых стенках консоли |
Откручивание креплений центральной консоли
Снимите пластиковую заглушку в районе рычага переключения передач, подденьте её отвёрткой и аккуратно извлеките. Открутите два винта крепления нижней части консоли, расположенные под заглушкой, используя крестовую отвёртку или шуруповёрт.
Переместите рычаг переключения передач в крайнее заднее положение. Снимите боковые декоративные накладки тоннеля консоли, поддевая их плоской отвёрткой через тряпку. Открутите все доступные винты по периметру центральной консоли, включая крепления возле пепельницы и подстаканников.
Последовательность демонтажа элементов
- Отсоедините разъёмы электрооборудования:
- Кнопки обогрева заднего стекла
- Выключателя аварийной сигнализации
- Регулятора подсветки приборов
- Выкрутите винты крепления бардачка:
- 4 винта по бокам отсека
- 2 винта под откидной крышкой
- Освободите фиксаторы воздуховодов:
Расположение Тип крепления Количество Под рукояткой ручного тормоза Пластиковые защёлки 2 шт Возле ножного пространства водителя Винты Torx T15 3 шт
Важно: приподнимайте консоль равномерно, отслеживая возможное сопротивление тросов управления климатом. Не допускайте резких рывков – пластиковые крепления хрупкие. Проверьте отсутствие скрытых винтов за декоративными панелями перед полным извлечением узла.
Снятие панели магнитолы и климат-контроля
Панель магнитолы и блока климат-контроля крепится на пластиковых фиксаторах и требует осторожного демонтажа перед доступом к радиатору отопителя. Необходимо подготовить тонкую пластиковую лопатку или триммер для снятия обивки, чтобы избежать повреждений.
Начните с отключения минусовой клеммы аккумулятора для обесточивания системы. Снимите рукоятку КПП, потянув ее вверх, после чего аккуратно подденьте и снимите декоративную накладку вокруг рычага переключения передач, поддевая ее по периметру.
Последовательность демонтажа
- С помощью пластиковой лопатки подденьте и снимите:
- Декоративную накладку гнезда прикуривателя
- Панель регуляторов обогрева заднего стекла и аварийки
- Открутите два винта крепления магнитолы, расположенные под снятыми панелями
- Извлеките магнитолу, отключив разъемы проводов сзади
- Снимите рамку климат-контроля:
- Подденьте по нижнему краю пластиковой лопаткой
- Плавно отсоедините верхние защелки
- Открутите четыре винта крепления блока климат-контроля
- Отсоедините разъемы управления заслонками и подсветки
Важно: все разъемы имеют фиксаторы – нажимайте на язычки перед отсоединением. Храните винты отдельно, чтобы избежать потерь.
После снятия блока климат-контроля откроется доступ к крепежным элементам центральной консоли. Проверьте отсутствие подключенных проводов в зоне демонтажа перед переходом к следующим этапам работ.
Отсоединение проводов и тросиков управления печкой
Перед демонтажем радиатора необходимо отсоединить элементы управления, обеспечивающие функциональность печки. Это включает тросики регулировки заслонок и электрические разъемы датчиков.
Рекомендуется заранее пометить тросики и провода маркером или бирками – это исключит ошибки при обратной сборке. Работы выполняются при выключенном зажигании.
Порядок отсоединения элементов
- Тросики заслонок:
- Найдите пластиковые фиксаторы крепления тросиков к рычагам заслонок возле педального узла.
- Сожмите фиксирующие "усы" каждого крепления и аккуратно выньте наконечники тросиков из посадочных гнезд.
- Электрические разъемы:
- Отсоедините колодку проводов от датчика скорости вентилятора (расположен на корпусе отопителя).
- Снимите разъем с датчика температуры антифриза (при наличии прямого подключения к радиатору).
- Нажмите на фиксатор разъема жгута питания моторчика вентилятора и отсоедините его.
После выполнения этих операций проверьте отсутствие натяжения проводов и тросиков. Все отсоединенные элементы аккуратно отведите в сторону для беспрепятственного извлечения радиатора.
Демонтаж воздуховодов под центральной консолью
Отсоедините пластиковый кожух рулевой колонки, открутив крепежные саморезы по периметру. Осторожно снимите его, избегая резких движений, чтобы не повредить фиксаторы и проводку за панелью приборов.
Снимите нижнюю декоративную накладку центральной консоли, поддев ее отверткой с широким жалом или пластиковой лопаткой. Обратите внимание на расположение клипс – накладка крепится по бокам и в районе пепельницы. Отложите деталь в сторону.
Последовательность демонтажа воздуховодов
- Демонтируйте блок управления печкой:
- Отожмите фиксаторы с обеих сторон регулятора вентилятора
- Извлеките блок вместе с подсветкой из посадочного места
- Отсоедините электроразъемы с тыльной стороны
- Открутите крепления воздуховодов:
- Найдите 4 самореза (по 2 с каждой стороны) под торпедой
- Используйте крестовую отвертку с магнитным наконечником
- Извлеките боковые воздуховоды:
- Потяните левый канал к сиденью водителя
- Правый канал выводите в сторону пассажира
- Проверьте отсутствие скрытых клипс перед полным снятием
| Элемент | Тип крепления | Особенности |
|---|---|---|
| Кожух рулевой колонки | Саморезы + клипсы | 3 точки крепления внизу |
| Нижняя накладка консоли | Пластиковые защелки | 8 фиксаторов по контуру |
| Блок управления печкой | Пружинные фиксаторы | 2 разъема с цветной маркировкой |
| Кронштейны воздуховодов | Саморезы 8мм | Стальные втулки в основании |
Проверьте целостность уплотнительных резинок на стыках снимаемых элементов. При наличии трещин или деформации – замените уплотнители во избежание подсоса воздуха. Не допускайте попадания мусора в открытые патрубки системы вентиляции.

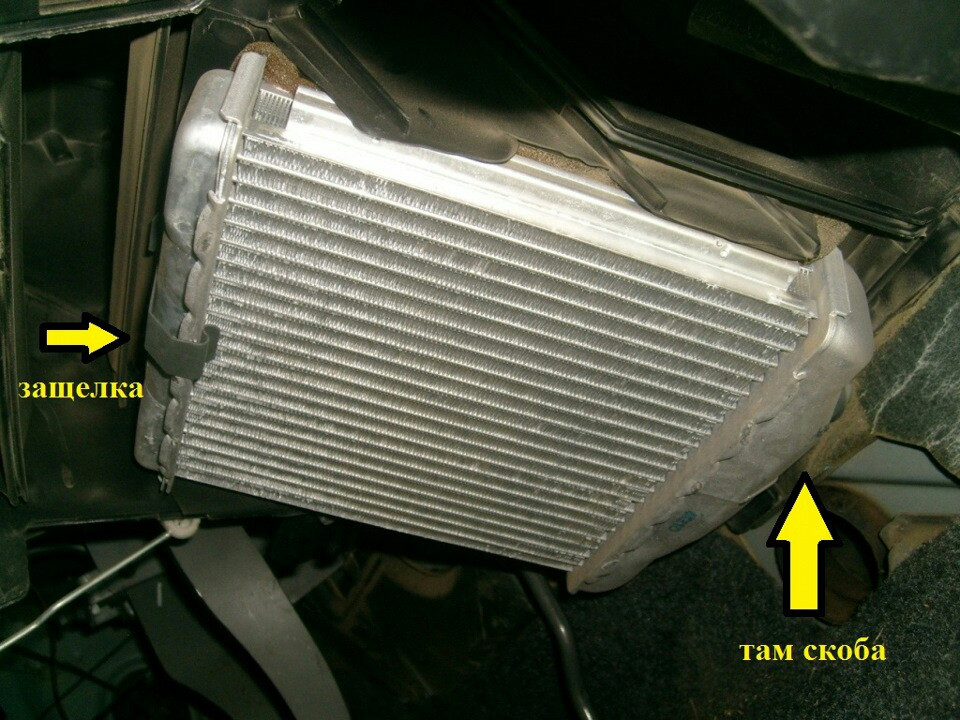

Откручивание креплений радиатора печки
Обеспечьте свободный доступ к боковым крепежным элементам радиатора, расположенным на торцах корпуса печки. Используйте крестовую отвертку или шуруповерт для аккуратного выкручивания двух саморезов с каждой стороны корпуса. Следите за сохранностью пластиковых фиксаторов и уплотнителей.
Снимите нижний кронштейн крепления, отогнув пластиковые защелки на его основании. Проверьте наличие дополнительных фиксаторов в верхней части радиатора – при их наличии осторожно подденьте защелки тонкой плоской отверткой. Извлеките все крепежные детали в отдельную емкость для предотвращения потери.
Ключевые этапы демонтажа
- Левая сторона: Полностью выкрутите оба самореза, удерживающих левую крепежную планку.
- Правая сторона: Повторите операцию с правой стороны, контролируя положение радиатора.
- Нижний фиксатор: Отсоедините кронштейн, нажав на центральный язычок и сдвинув его вниз.
- Проверка скрытых элементов: Осмотрите верхнюю часть на наличие дополнительных клипс (актуально для модификаций с кондиционером).
Извлечение старого радиатора из корпуса печки
Отсоедините два шланга системы охлаждения от патрубков радиатора печки, предварительно слив антифриз в чистую ёмкость. Используйте плоскогубцы для ослабления хомутов и аккуратно снимите трубки, избегая резких движений, чтобы не повредить пластиковые штуцеры.
Снимите крепёжные элементы, фиксирующие радиатор внутри корпуса. Обычно это пластиковые защёлки или саморезы по бокам корпуса отопителя. Проверьте наличие скрытых креплений в нижней части – они могут удерживать теплообменник в посадочном гнезде.
Порядок демонтажа
- Осмотрите корпус печки на предмет оставшихся креплений.
- Покачайте радиатор из стороны в сторону, чтобы ослабить прилегание уплотнителей.
- Возьмитесь за боковые рёбра теплообменника и плавно потяните его вверх и на себя.
- При затруднённом извлечении используйте монтажную лопатку для аккуратного поддевания краёв.
Извлеките радиатор под углом 30-45 градусов, контролируя положение нижних патрубков. Важно избегать перекосов – пластиковые элементы корпуса печки хрупкие. Если теплообменник застрял, проверьте наличие неотсоединённых элементов или деформированных уплотнителей.
| Типовая проблема | Решение |
|---|---|
| Прикипели резиновые прокладки | Обработайте соединения WD-40 |
| Заклинивание патрубков | Поверните радиатор вокруг оси |
После извлечения сразу закройте открытые патрубки чистой ветошью для защиты системы от пыли. Очистите посадочное место от грязи и остатков старого уплотнителя перед установкой нового радиатора.
Чистка посадочного места от грязи и остатков герметика
Тщательно осмотрите посадочную поверхность блока цилиндров после демонтажа старого радиатора. Удалите крупные фрагменты старой прокладки и отслоившийся герметик пальцами или пластиковым скребком, избегая царапин на алюминии.
Обезжирьте область специальным очистителем (бензин "Калоша" или уайт-спирит). Нанесите средство на ветошь, а не на металл, чтобы предотвратить попадание жидкости в технологические отверстия. Протрите поверхность до полного удаления масляных пятен и мелких частиц.
Технология финальной очистки
Используйте мелкозернистую наждачную бумагу (P400-P600), обернутую вокруг ровного бруска. Двигайте инструмент вдоль плоскости круговыми движениями без сильного нажима. Контролируйте отсутствие:
- Задиров глубиной более 0.1 мм
- Локальных выступов
- Неудаленных следов коррозии
Повторно обезжирьте поверхность после механической обработки. Убедитесь в отсутствии ворсинок от ветоши, используя чистую микрофибру. При обнаружении глубоких дефектов (рисков, раковин) проконсультируйтесь со специалистом – может потребоваться шлифовка на станке.
Подготовка нового радиатора к установке
Перед монтажом тщательно осмотрите новый радиатор на предмет заводских дефектов: микротрещин, вмятин или повреждений патрубков. Убедитесь в целостности пластиковых креплений и отсутствии следов транспортировочной смазки на посадочных поверхностях.
Сравните геометрию и расположение штуцеров с демонтированным образцом – даже незначительные отклонения могут привести к несоосности при подключении патрубков. Проверьте наличие уплотнительных колец в комплекте, при их отсутствии приобретите ремкомплект.
Этапы предустановочной обработки
- Удалите консервирующую смазку с патрубков ветошью, смоченной в изопропиловом спирте
- Нанесите тонкий слой силиконовой смазки на резиновые уплотнители входного/выходного штуцеров
- Проведите тестовую примерку крепежных скоб к монтажным ушкам радиатора
| Элемент | Тип обработки | Примечание |
|---|---|---|
| Пластиковые защелки | Прогрев феном | Для повышения эластичности перед установкой |
| Алюминиевые ребра | Обеспыливание | Сжатым воздухом под углом 45° |
Важно: категорически запрещается использовать минеральные масла для смазки уплотнений – они разрушают резину. Применяйте только составы на силиконовой основе, совместимые с EPDM-материалами.
Перед финальной установкой обязательно проверьте совпадение дренажного отверстия в корпусе радиатора с каналом конденсатоотвода в корпусе печки – перекрытие этого канала приведет к образованию лужи в салоне.
Установка уплотнительных прокладок на радиатор
Тщательно очистите посадочные поверхности радиатора и корпуса печки от остатков старой прокладки, грязи и коррозии. Используйте пластиковый скребок и обезжириватель (например, изопропиловый спирт). Любые неровности или загрязнения нарушат герметичность соединения.
Проверьте целостность новых уплотнительных прокладок. Нанесите тонкий равномерный слой термостойкого герметика (типа Loctite 574) на обе стороны каждой прокладки. Избегайте излишков, которые могут попасть внутрь системы.
Порядок монтажа:
- Уложите нижнюю прокладку в паз корпуса печки, совместив по крепежным отверстиям.
- Установите радиатор строго вертикально, без перекосов, поверх нижней прокладки.
- Накройте радиатор верхней прокладкой, проверив совпадение контуров.
- Прижмите прокладки ладонями по периметру для предварительной фиксации.
Соберите корпус печки, совмещая половинки без усилия. Затягивайте крепежные болты крестообразно (по диагонали) в 2-3 этапа. Конечный момент затяжки – 8-10 Н·м. Перетяжка деформирует пластик и выдавит герметик.
Контроль: Убедитесь, что края прокладок равномерно выступают на 1-2 мм по всему периметру. Не запускайте двигатель минимум 1 час для полимеризации герметика.
Монтаж радиатора в корпус печки
Убедитесь, что новый радиатор соответствует модели, а все патрубки и резьбовые соединения чистые. Проверьте целостность резиновых уплотнителей на посадочном месте – при повреждении замените их.
Очистите внутреннюю поверхность корпуса печки от пыли и остатков старого герметика. Сравните геометрию старого и нового радиатора, особенно расположение крепежных ушек и патрубков.
Порядок установки
- Уложите радиатор в нижнюю часть корпуса печки, совместив монтажные выступы с пазами на пластиковом основании
- Наденьте верхнюю половину корпуса, следя за отсутствием перекосов. Прижмите детали равномерно по периметру
- Зафиксируйте корпус штатными защелками в последовательности:
- Боковые крепления
- Центральный замок
- Нижние фиксаторы
- Проверьте отсутствие зазоров между половинками корпуса – при неплотном прилегании разберите и переустановите узел
Важно: Не прикладывайте избыточное усилие при соединении половинок – пластиковые защелки могут сломаться. Убедитесь, что резиновые патрубки системы охлаждения не пережаты корпусом.
| Контрольная точка | Требование |
| Выводы патрубков | Должны выступать за корпус на 15±2 мм |
| Свобода движения | Радиатор не должен смещаться при встряхивании |
Перед установкой печки в авто обязательно выполните пробную сборку с подключением патрубков – это исключит демонтаж из-за несовпадения соединений.
Закрепление радиатора печки штатными болтами
Установите радиатор в штатное посадочное место, совместив монтажные отверстия на корпусе радиатора с резьбовыми гнездами на корпусе печки. Используйте только оригинальные крепежные болты во избежание перекосов и повреждения пластиковых элементов.
Последовательно вкручивайте болты вручную на 2-3 оборота, начиная с верхних точек крепления. Это предотвратит смещение детали и обеспечит равномерное распределение нагрузки при финальной затяжке.
Порядок затяжки крепежа
- Затяните верхний левый болт на 50% от требуемого усилия
- Затяните нижний правый болт на 50% усилия
- Повторите операцию с верхним правым и нижним левым болтами
- Проведите окончательную затяжку в той же последовательности
Критически важно: не превышайте момент затяжки 8-10 Н·м. Используйте динамометрический ключ или ограничивайте усилие - пластиковые резьбовые втулки в корпусе печки легко срываются при чрезмерном усилии.
После закрепления радиатора проверьте: отсутствие зазоров между фланцами, правильность позиционирования резиновых уплотнителей и свободный ход крепежа без люфта. Механическое напряжение корпуса недопустимо.
Обратная сборка воздуховодов печки
После установки нового радиатора печки приступайте к монтажу воздуховодов. Начинайте с нижнего кожуха, аккуратно совмещая его крепежные выступы с пазами на корпусе печки. Убедитесь в правильном расположении уплотнителей и отсутствии перекосов – зазоры приведут к утечке теплого воздуха в салон.
Плотно зафиксируйте нижний кожух саморезами, затем аналогично установите верхний воздуховод. Особое внимание уделите стыку между двумя половинками – соединение должно быть герметичным. Проверьте посадку заслонок регулировки температуры и режимов обдува внутри каналов.
Ключевые этапы и контроль
- Установка заслонок: Вставьте все демонтированные заслонки на штатные места, проверив свободу их хода
- Крепление кожухов: Затяните саморезы крестообразной отверткой по периметру без перетяга
- Проверка подвижности тяг: Вручную переведите рычаги управления печкой во все положения
Обязательно выполните тест: Запустите двигатель, включите печку на максимальный обдув и последовательно проверьте все режимы (лобовое стекло, ноги, центральные дефлекторы). Убедитесь в отсутствии посторонних шумов и равномерности потока воздуха по всем каналам.
После установки нового радиатора в корпус печки и подключения патрубков охлаждающей жидкости восстановите электрические соединения. Убедитесь в отсутствии повреждений изоляции проводов и чистоте контактов перед подключением.
Проверьте маркировку разъемов и соответствие их гнездам во избежание ошибок. Не прилагайте излишних усилий при соединении – все разъемы оснащены направляющими и фиксаторами.
Подключение электрических разъемов управления
Начните с разъема электродвигателя вентилятора отопителя. Он расположен на корпусе вентиляторного блока и имеет характерный прямоугольный корпус. Совместите фиксатор с пазом и нажмите до щелчка.
Подключите разъемы сервоприводов заслонок в следующей последовательности:
- Привод температурной заслонки (синие провода)
- Привод заслонки рециркуляции (черный корпус)
- Привод распределительных заслонок (два серых разъема)
Важно: Каждый привод имеет уникальную форму разъема. При неправильном подключении система выдаст ошибку самодиагностики.
Восстановите соединение с датчиком температуры салона. Маленький овальный разъем крепится к кронштейну заслонки рециркуляции. Проверьте целостность гофры воздуховода датчика.
| Компонент | Тип разъема | Особенности |
|---|---|---|
| Вентилятор | 6-контактный | Защелка сверху |
| Температурная заслонка | 4-контактный | Фиксатор красного цвета |
| Датчик температуры | 2-контактный | Фиксатор-петля |
После подключения всех компонентов включите зажигание и проверьте работу системы:
- Изменение скорости вентилятора
- Переключение режимов обдува
- Корректировку температуры воздуха
Отсутствие посторонних шумов при работе сервоприводов подтвердит правильность монтажа.
Сборка центральной консоли и панели приборов
Убедитесь, что радиатор печки полностью и правильно установлен на свое место в корпусе отопителя, все патрубки системы охлаждения надежно подключены к его штуцерам и затянуты хомутами, а сам корпус отопителя зафиксирован штатными креплениями. Проверьте отсутствие перегибов патрубков и правильную укладку уплотнителей вокруг корпуса отопителя для предотвращения утечек воздуха внутри салона.
Аккуратно подведите и подключите все электрические разъемы к блоку управления печкой, моторчику вентилятора (если он был снят) и другим компонентам, расположенным в зоне центральной консоли. Проложите жгуты проводов по штатным трассам, фиксируя их в держателях и хомутах, чтобы исключить их провисание, трение о подвижные части или попадание в зону заслонок отопителя.
Порядок сборки
- Установите корпус блока управления печкой: Совместите его с посадочным местом на тоннеле пола, убедитесь в правильном положении рычагов управления заслонками и подсоединении тросов (если применимо). Зафиксируйте корпус саморезами.
- Смонтируйте воздуховоды: Установите на место центральные и боковые дефлекторы обдува, а также нижние воздуховоды, ведущие к ногам водителя и пассажира. Проверьте плотность их соединения с корпусом отопителя и между собой.
- Соберите центральную консоль:
- Установите подстаканники, пепельницу (если есть), рамку автомагнитолы.
- Подключите разъемы к автомагнитоле, прикуривателю, кнопкам, расположенным на консоли.
- Аккуратно заведите собранную консоль поверх корпуса блока печки и воздуховодов, совместив все крепежные ушки и технологические выступы.
- Закрепите центральную консоль: Вверните все саморезы по периметру консоли (в районе бардачка, тоннеля пола, под пепельницей, под заглушками возле рычага КПП/ручника). Убедитесь в отсутствии щелей и надежной фиксации.
- Установите панель приборов (торпедо):
- Подведите и подключите все электрические разъемы к комбинации приборов, блоку предохранителей, выключателям на панели, системе вентиляции.
- Проверьте подключение тросика спидометра (если механический).
- Аккуратно наденьте панель приборов на шпильки кузова и направляющие, следя за тем, чтобы не передавить жгуты проводов и не повредить декоративные элементы.
- Зафиксируйте панель приборов: Затяните все гайки крепления торпедо к кузову (обычно расположены сверху, по бокам возле дверей и снизу). Установите на место облицовку рулевой колонки.
- Установите декоративные элементы: Верните на место дефлекторы обдува лобового стекла, накладки вокруг замка зажигания, крышку перчаточного ящика (бардачка). Закрепите их соответствующими саморезами или защелками.
Перед окончательной сборкой салона обязательно проверьте работоспособность печки: запустите двигатель, прогрейте его до рабочей температуры, проверьте подачу воздуха на всех режимах (лобовое стекло, ноги, лицо) и на всех скоростях вентилятора. Убедитесь в отсутствии посторонних шумов, утечек охлаждающей жидкости под капотом и в салоне, а также в корректной работе всех органов управления и индикаторов на панели приборов.
Подсоединение патрубков охлаждающей жидкости
Убедитесь, что новый радиатор печки надежно зафиксирован в штатном месте, а все крепежные элементы затянуты. Очистите посадочные поверхности штуцеров на радиаторе и концах патрубков от грязи, старой смазки или остатков герметика. Нанесите тонкий слой термостойкого герметика (рекомендованного производителем) на внутренние поверхности хомутов и внешние поверхности штуцеров радиатора для улучшения герметичности.
Проверьте состояние самих патрубков: при наличии трещин, потертостей или потеков их необходимо заменить. Ослабьте хомуты на концах патрубков, которые будут подсоединяться к радиатору. Аккуратно наденьте патрубки на штуцеры радиатора до упора, избегая перекручивания или натяжения резины. Убедитесь, что патрубки сели правильно и не пережаты элементами кузова.
Фиксация и проверка
Надежно затяните хомуты патрубков с помощью отвертки или торцевого ключа (в зависимости от типа хомута). Ориентируйтесь на следующие моменты:
- Порядок подсоединения: Сначала подключите нижний патрубок, затем верхний.
- Затяжка хомутов: Затягивайте до плотного прилегания, но без деформации штуцера или патрубка. Проверьте, чтобы хомут находился на ровном участке патрубка.
- Проверка положения: Убедитесь, что патрубки не касаются движущихся деталей (привода ГРМ, ремня генератора) или острых кромок кузова.
| Патрубок | Направление потока | Особое внимание |
|---|---|---|
| Верхний | Подача горячей жидкости от двигателя | Часто проходит над корпусом воздушного фильтра |
| Нижний | Возврат охлажденной жидкости к насосу | Может проходить вблизи элементов выпускной системы |
После подсоединения всех патрубков долейте охлаждающую жидкость в расширительный бачок до уровня между метками MIN и MAX. Запустите двигатель, прогрейте его до рабочей температуры, включите печку на максимальный режим обогрева и тщательно проверьте места соединений на предмет подтеков. При необходимости подтяните хомуты. Проверьте работу отопителя – из дефлекторов должен идти горячий воздух. После остывания двигателя повторно проверьте уровень ОЖ в бачке и при необходимости долейте.
Заправка системы охлаждающей жидкостью
После установки нового радиатора печки и сборки всех патрубков приступайте к заполнению системы охлаждения. Используйте только рекомендованную производителем охлаждающую жидкость, смешанную с дистиллированной водой в указанных пропорциях (если концентрат). Никогда не заливайте холодный антифриз в горячий двигатель во избежание термического удара.
Снимите крышку расширительного бачка. Медленно заливайте жидкость через его горловину до отметки "MAX". Оставьте крышку открытой для последующего выхода воздуха. При заливке жидкость может уходить в систему – продолжайте долив небольшими порциями, пока уровень не стабилизируется у верхней риски.
Порядок удаления воздушных пробок
- Прогрев двигателя: Запустите мотор и дайте ему поработать на холостых оборотах 5-7 минут. Печку включите на максимальную температуру и скорость вентилятора.
- Продавливание патрубков: Аккуратно сжимайте рукой толстые патрубки печки (под капотом и в салоне у "бардачка"), выпуская пузыри воздуха. Делайте это осторожно – патрубки горячие!
- Доливка при остывании: Заглушите двигатель, дождитесь остывания (15-20 минут). Долейте жидкость в бачок до "MAX". Повторите цикл "прогрев-продавливание-долив" 2-3 раза.
Контрольные действия после заправки:
- Проверьте герметичность всех соединений на мокрые пятна.
- Убедитесь, что из дефлекторов печки дует равномерно горячий воздух.
- Через 2-3 дня эксплуатации обязательно перепроверьте уровень в расширительном бачке и долейте при необходимости.
| Критерий | Норма |
| Уровень ОЖ (холодный двигатель) | Между "MIN" и "MAX" |
| Температура патрубков печки | Оба одинаково горячие |
| Работа отопителя | Стабильный горячий поток на всех режимах |
Проверка системы на герметичность без запуска двигателя
После установки нового радиатора печки, но до сборки панели и запуска двигателя, критически важно проверить герметичность системы охлаждения. Это выявит возможные утечки в местах соединений или дефекты самого радиатора, что сэкономит время и силы при возможном повторном разборе.
Для проверки потребуется ручной вакуумный насос (или компрессор с редуктором и манометром) и специальный переходник, герметично вкручивающийся в горловину расширительного бачка вместо крышки. Переходник должен иметь штуцер для подключения насоса/компрессора.
Последовательность действий
- Долейте охлаждающую жидкость в расширительный бачок до уровня между метками MIN и MAX.
- Наденьте переходник на горловину бачка, обеспечив плотное прилегание.
- Подключите насос или компрессор к штуцеру переходника.
- Медленно создайте в системе давление, рекомендованное для вашей модели Ланоса (обычно 1.0 - 1.5 Бар). Никогда не превышайте 1.5 Бар!
- Зафиксируйте давление и внимательно осмотрите все места соединений:
- Патрубки, подключенные к радиатору печки (вход/выход).
- Стык корпуса радиатора с пластиковыми боковинами.
- Соединения основного радиатора, термостата, помпы.
- Проверьте салон под педалями на предмет появления капель ОЖ.
- Выдержите систему под давлением не менее 15-20 минут. Стрелка манометра должна оставаться стабильной.
Если давление падает, а видимой течи нет – вероятна утечка внутри салона через негерметичный радиатор или его уплотнения. При обнаружении любой течи давление необходимо сбросить, устранить причину и повторить проверку. Только после подтверждения герметичности можно приступать к окончательной сборке панели и запуску двигателя.
Прогрев двигателя и контроль работы печки
После установки нового радиатора и сборки салона необходимо проверить герметичность системы и эффективность работы печки. Убедитесь, что все патрубки подключены правильно, хомуты затянуты, а уровень антифриза в расширительном бачке соответствует норме (между метками MIN и MAX).
Запустите двигатель и дайте ему прогреться до рабочей температуры (90°C). В этот момент термостат откроет большой круг циркуляции, и антифриз начнет поступать в радиатор печки. Наблюдайте за показаниями датчика температуры на приборной панели – резкий рост или приближение к красной зоне сигнализирует о воздушной пробке или других проблемах.
Порядок проверки работы печки
- Прогрейте двигатель на холостых оборотах 10-15 минут до срабатывания вентилятора охлаждения.
- Установите регулятор температуры печки на максимум (красная зона).
- Включите вентилятор печки на первую скорость.
- Проверяйте температуру воздуха из дефлекторов рукой: через 3-5 минут после прогрева должен идти устойчивый горячий поток.
- Переключайте режимы обдува (лобовое стекло, ноги, лицо), убеждаясь в равномерном нагреве во всех положениях.
Критические моменты контроля:
- Отсутствие посторонних запахов в салоне (признак протечки антифриза)
- Равномерность нагрева правых и левых дефлекторов
- Отсутствие булькающих звуков в районе торпедо (воздушные пробки)
- Стабильность температуры двигателя при работе печки на максимальном режиме
| Проблема | Возможная причина | Действия |
|---|---|---|
| Холодный воздух из печки | Воздушная пробка, засор радиатора | Провести развоздушивание, проверить патрубки |
| Сладкий запах в салоне | Протечка антифриза | Проверить соединения, давление в системе |
| Неравномерный прогрев | Забиты каналы радиатора, неисправен смеситель | Диагностика засора, проверка троса заслонки |
При появлении воздушной пробки (печка дует холодом при горячем двигателе) заглушите мотор, откройте расширительный бачок и несколько раз резко нажмите на верхние патрубки печки для вытеснения воздуха. Повторяйте процедуру до появления стабильной горячей струи воздуха.
После успешной проверки в течение 2-3 дней контролируйте уровень антифриза и состояние салонного ковра под радиатором. Появление влаги или пятен охлаждающей жидкости потребует повторной разборки для устранения течи.
Проверка отсутствия протечек при рабочей температуре
После установки нового радиатора печки и заполнения системы охлаждения антифризом запустите двигатель Шевроле Ланос. Дайте мотору прогреться до рабочей температуры (80–90°C), при которой термостат откроет большой круг циркуляции жидкости. Включите печку на максимальный режим обдува и температуру.
Внимательно осмотрите все соединения патрубков радиатора печки, особенно места хомутов. Проверьте зону вокруг штуцеров, корпуса теплообменника и монтажных прокладок. Контролируйте состояние пола салона под панелью – появление влажных пятен антифриза указывает на негерметичность.
Критерии успешной проверки
Убедитесь в выполнении следующих условий:
- Стабильная температура двигателя на прогреве без резких скачков
- Отсутствие видимых капель или мокрых потёков на патрубках
- Нет запаха антифриза в салоне при работе печки
- Плотный тёплый воздух из дефлекторов без признаков пара
| Проверяемый элемент | Признак протечки | Действие при обнаружении |
|---|---|---|
| Штуцеры радиатора | Мокрые потёки, капли | Дотянуть хомуты, заменить уплотнения |
| Корпус теплообменника | Влажные пятна на рёбрах | Немедленная замена радиатора |
| Стыки патрубков | Пар из соединений | Переборка узла с новыми хомутами |
Список источников
Для подготовки материала о замене радиатора отопителя Шевроле Ланос использовались специализированные технические ресурсы. Основное внимание уделялось проверенным руководствам и практическому опыту автомехаников.
Следующие источники содержат детальные инструкции, схемы и рекомендации по демонтажу старого радиатора печки и установке нового. Они включают как текстовые описания, так и визуальные материалы для наглядности.
- Официальное руководство по ремонту Chevrolet Lanos/Daewoo Sens
- Тематические разделы на автомобильных форумах: Chevrolet Lanos Club, Drive2 Lanos
- Видеоинструкции на платформах: YouTube-каналы «Авторемонт своими руками», «Lanos Master»
- Статьи на специализированных порталах: «Автоблогер», «Инструкции по ремонту Шевроле»
- Технические мануалы от производителей автокомпонентов: LUZAR, Nissens
