Собери Хаммер из ГАЗ 66 своими руками - быстро и дёшево!

Статья обновлена: 18.08.2025

Мечтаете о легендарном внедорожнике, но цена оригинала пугает? Знакомая история. Создать собственный "Хаммер" на базе проверенного ГАЗ-66 – не фантастика, а реальный проект для умелых рук.

Этот материал – ваш прямой путь к цели. Мы отбросим мифы о запредельной сложности и стоимости переделки. Забудьте про годы поисков и кустарные методы.

Здесь вы найдете проверенную логику действий: от выбора донора до финальной сборки. Узнаете, как избежать дорогих ошибок, использовать доступные комплектующие и стандартные решения.

Готовьте инструмент: мы превратим громоздкий "шишигу" в маневренного, стильного и неубиваемого "зверя" для бездорожья. Быстро. Просто. Без лишних трат.

Выбор и подготовка донора: идеальный ГАЗ 66 для переделки

Идеальный донор – ГАЗ 66 в максимально полной комплектации с минимальной коррозией и относительно исправным двигателем. Ключевой критерий – состояние рамы и кузова: глубокие очаги ржавчины на силовых элементах или сквозные прогнившие участки потребуют сложного ремонта, увеличивающего бюджет и сроки. Проверьте лонжероны, кронштейны рессор, крепления кабины и пол платформы – эти зоны наиболее уязвимы.

Приоритет отдавайте машинам с сохранившимися оригинальными узлами: исправными мостами (особенно передним, так как его замена сложна), коробкой передач, раздаточной коробкой и рулевым управлением. Наличие работоспособного двигателя ЗМЗ-513 или ЗМЗ-523 – большой плюс, даже если планируется замена, так как позволяет продать агрегат для частичного возмещения затрат. Избегайте экземпляров с серьезными аварийными повреждениями или "уставшими" трансмиссиями.

Критические этапы подготовки донора

После приобретения проведите тщательную дефектовку и подготовку:

Полная разборка: Демонтируйте кузов (кабину и платформу), топливные баки, электрооборудование, системы выпуска и охлаждения. Оставьте только ходовую часть, двигатель (если он используется) и трансмиссию на раме.
Ревизия рамы: Очистите раму от грязи, старой краски и антикора. Проведите ультразвуковой контроль или тщательный визуальный осмотр со простукиванием на предмет трещин, коррозии и деформаций. Усильте критичные места при необходимости.
Диагностика ходовой и трансмиссии: Проверьте состояние рессор, амортизаторов, сайлент-блоков, ШРУСов, крестовин карданов, ступичных подшипников. Оцените износ шестерен главных пар и раздатки, работу КПП.

Важно! Заранее определитесь с концепцией Хаммера: будет ли это точная реплика с сохранением колесной базы и габаритов (требует минимального изменения рамы) или радикальный проект с изменением геометрии (необходим профессиональный расчет усилений).

Параметр донора	Идеальное состояние	Минимально допустимое
Рама	Без коррозии, трещин, ремонтов	Мелкие очаги поверхностной ржавчины, ремонт лонжеронов с усилением
Двигатель	ЗМЗ-513/523 в рабочем состоянии	Наличие блока цилиндров без критичных повреждений
Мосты	Без течей сальников, шума под нагрузкой	Требующие замены сальников, подшипников, но с целыми редукторами
Кузовные элементы	Целые кабина и платформа (для донорских деталей)	Отсутствие сквозной коррозии на силовых элементах кабины

Не экономьте на пескоструйной обработке рамы и мостов! Качественная очистка и последующая покраска или обработка антикором – залог долговечности конструкции. Уделите особое внимание подготовке точек крепления будущего кузова Хаммера – они должны быть усилены и идеально выверены геометрически.

Демонтаж лишнего: что снять с рамы перед началом работ

Первым критическим шагом является полное освобождение рамы ГАЗ 66 от всего лишнего. На голой раме значительно проще производить замеры, разметку, примерку новых компонентов и непосредственно сварочные работы. Наличие навесного оборудования создает помехи, увеличивает массу конструкции и риск случайных повреждений.

Начинайте с крупных агрегатов, которые явно не впишутся в концепцию хаммера или будут заменены. Сюда относится родной кузов (кабина и борта), громоздкие элементы трансмиссии, неиспользуемые топливные баки и система выхлопа. Тщательная маркировка всех снимаемых узлов и крепежа сэкономит время на последующей сборке или при продаже ненужных деталей.

Обязательные к снятию узлы и агрегаты

Базовый демонтаж включает:

Кузовные элементы: Кабина водителя, деревянные или металлические борта платформы, подножки, капот (если не интегрирован в будущий дизайн). Снятие кузова - ключевой этап для доступа к раме.
Трансмиссия (частично или полностью): Коробка передач, раздаточная коробка, карданные валы (передний и задний). Их сохранение зависит от выбранной схемы переделки (двигатель спереди/сзади, полный/задний привод). Часто заменяются на агрегаты от других авто.
Топливная система: Основные и дополнительные топливные баки, топливопроводы, фильтры. Обязательно слейте топливо перед демонтажем! Новые баки будут установлены в других местах.
Выхлопная система: Глушитель, резонатор, трубы. Конфигурация выхлопа кардинально изменится под новый кузов и, возможно, двигатель.
Электрооборудование (навесное): Фары, габариты, поворотники, проводка, идущая к кузову и платформе. Сохраните жгуты, идущие к двигателю и раме, если они в хорошем состоянии.
Прочие навесные элементы: Кронштейны крепления кузова, ненужные кронштейны крепления аккумулятора, воздушного фильтра, запасного колеса (если меняется место его крепления), лебедки (если будут переноситься), элементы пневмосистемы (если не используются).

Дополнительные рекомендации:

Радиатор и система охлаждения: Снимите радиатор, патрубки, расширительный бачок. Это защитит их от повреждений и даст доступ к передней части рамы. Подумайте о новом месте и размерах радиатора.
Рулевое управление: Рулевая колонка, рулевая трапеция, сошка, тяги. Сохраните насос ГУР. Рулевой механизм будет полностью переделан под новую компоновку.
Тормозная система: Тормозные магистрали и шланги, идущие к задним колесам и вдоль рамы. Главный тормозной цилиндр и вакуумный усилитель часто остаются, но доступ к ним улучшится.
Подвеска (по необходимости): Если планируется серьезная модернизация (например, независимая подвеска), снимите старые рессоры, амортизаторы, реактивные тяги. Оставьте мосты, если они будут использоваться.

Что снять	Зачем снимать	Важные нюансы
Кузов (кабина, борта)	Освобождение рамы, доступ	Маркируйте крепления!
КПП, Раздатка, Карданы	Частая замена, помехи	Сохраните исправное для продажи
Топливные баки	Новая конфигурация, безопасность	Слить топливо!
Выхлопная система	Новая трассировка	Обычно не используется
Навесная электроника	Замена, перенос	Сохраните жгуты к раме/двигателю
"Лишние" кронштейны	Чистота рамы, снижение веса	Срезать болгаркой, зачистить

Ключевые моменты безопасности: Всегда обеспечивайте надежную фиксацию снимаемых тяжелых агрегатов (лебедка, стропы, домкраты). Работайте в защитных очках и перчатках. При снятии топливных баков и магистралей исключите источники открытого огня и искр. Документируйте процесс демонтажа (фото/видео) - это поможет при сборке и продаже снятых запчастей.

Финал этапа: В идеале на раме должны остаться только двигатель (если он остается и его положение устраивает), передний и задний мосты (если не меняются), колеса, рулевой механизм (частично), элементы тормозной системы и проводка, идущая к оставшимся агрегатам. Рама должна быть максимально чистой и доступной для проведения дальнейших работ по усилению и монтажу новой конструкции кузова-хаммера.

Укорочение рамы ГАЗ 66: точные расчеты и резка

Определение места реза – критический этап, требующий учета колесной базы, расположения агрегатов и планируемой длины кузова. Используйте лазерный уровень или натянутый шнур для разметки строго перпендикулярных линий на обеих лонжеронах. Ошибка в несколько градусов приведет к перекосу мостов.

Минимально допустимое расстояние от задней кронштейна рессоры до реза – 300 мм для сохранения прочности. Обязательно демонтируйте топливный бак, тормозные магистрали и электропроводку на участке модификации. Фиксируйте раму струбцинами перед резкой для предотвращения смещения.

Параметры для расчета

Параметр	Стандарт ГАЗ 66	Рекомендуемое значение после реза
Колесная база	3300 мм	2900-3100 мм (оптимально)
Длина заднего свеса	1200 мм	не менее 700 мм
Толщина усилительных накладок	-	8-10 мм

Резку выполняйте болгаркой с отрезным диском 1-2 мм, делая несколько проходов без сильного нажима. Обязательно оставляйте технологический припуск 5-7 мм для последующей точной подгонки стыков. Сразу после резки обработайте кромки от заусенцев.

Технология соединения:

Срежьте заводские заклепки на 500 мм по обе стороны от стыка
Установите внутренние косынки из стали Ст20 толщиной 5 мм в полости лонжеронов
Стяните лонжероны гидравлическими стяжками, контролируя совпадение по осям
Прихватите стыки через каждые 50 мм шахматным порядком

Важно: наружные накладки должны перекрывать стык минимум на 300 мм с каждой стороны. Сварку ведите обратноступенчатым методом с подогревом до 200°C. После завершения проварите все клепаные отверстия в зоне усиления.

Переделка подвески: короткоходные рессоры своими руками

Штатные рессоры ГАЗ-66 рассчитаны на высокую грузоподъемность и значительный ход, что для легкого "Хаммера" избыточно и ухудшает управляемость на скорости. Установка короткоходных рессор снижает центр тяжести, уменьшает крен в поворотах и обеспечивает более жесткую, предсказуемую реакцию на неровности без потери проходимости.

Основная задача – укоротить длину листов, сохранив их количество и прочность, но увеличив жесткость. Это требует точного расчета нагрузки и углов установки мостов, чтобы избежать перекоса, ускоренного износа или поломки. Работы проводятся на снятой подвеске с использованием мощного пресса и болгарки.

Пошаговый процесс переделки

Демонтаж и разборка: Снимите рессоры с автомобиля, очистите от грязи и разберите пакеты, удалив стяжные болты. Отсортируйте листы по длине и толщине.
Расчет и разметка: Определите необходимую длину каждого листа (обычно укорачивают на 10-15%). Отметьте линию реза на 20-30 мм длиннее финального размера (запас на обработку).
Резка и обработка:
- Обрежьте листы болгаркой с отрезным диском строго перпендикулярно.
- Снимите фаски на концах абразивным кругом для плавного контакта с соседними листами.
- Просверлите новые отверстия под стяжные болты (если меняется положение).
Сборка пакета: Смажьте графитовой смазкой или "ШРУС-4" соприкасающиеся поверхности листов. Стяните пакет новыми болтами с усилием, указанным в техдокументации ГАЗ-66.
Установка и регулировка: Смонтируйте рессоры на автомобиль. Обязательно проверьте:
- Параллельность осей мостов.
- Углы работы карданных валов.
- Отсутствие перекоса рамы (замерьте расстояние от рамы до оси по всем точкам).

Ключевые моменты и альтернативы

Важно: Не переусердствуйте с жесткостью! Слишком короткие или толстые листы приведут к "деревянной" подвеске и разрушению креплений на бездорожье. Для первого опыта укорачивайте только 2-3 самых длинных листа в пакете, оставляя остальные штатными.

Альтернативные решения:

Метод	Плюсы	Минусы
Добавление листа от другой рессоры	Простота, обратимость	Мало изменяет характеристику
Замена на рессоры ГАЗ-53	Готовая жесткость	Требует доработки кронштейнов
Установка резиновых отбойников	Ограничивает ход сжатия	Не влияет на общую жесткость

Совет: После обкатки 500-700 км обязательно перетяните рессорные пальцы и стремянки, проверьте состояние втулок. Контролируйте сход-развал – параметры изменятся.

Установка колесных редукторов для увеличения клиренса

Порядок монтажа колесных редукторов на ГАЗ-66 начинается с демонтажа штатных мостов. Требуется снять колеса, тормозные барабаны, полуоси и карданные валы, после чего отсоединить и вывесить старые мостовые конструкции. Ключевой этап – тщательная очистка и подготовка посадочных мест на раме для новых кронштейнов.

Установка портальных мостов требует точной центровки и юстировки. Новые редукторы (например, УАЗовские модификации УПМ или аналоги) фиксируются на раме через усиленные кронштейны, с обязательной проверкой параллельности осей. Далее монтируются адаптированные полуоси, удлиненные тормозные шланги и переделанные карданные валы с учетом возросшего дорожного просвета.

Критические нюансы установки

При сборке обязательно контролируйте:

Зазор в подшипниках ступиц (регулируется прокладками)
Соосность карданных передач (допуск не более 0.8 мм)
Работоспособность тормозной системы после замены шлангов

Последствия монтажа: клиренс увеличивается на 15-20 см, но возрастает нагрузка на рулевое управление и трансмиссию. Для компенсации потребуется усиление рулевых тяг и установка раздатки с пониженными передачами.

Параметр	До установки	После установки
Дорожный просвет	315 мм	470-500 мм
Угол въезда	30°	42°
Вес моста	220 кг	290 кг

Финишный этап – пробная обкатка без нагрузки. Проверяйте нагрев ступиц (допустимо +60°C), отсутствие течей масла и посторонних шумов. После 500 км пробега – повторная протяжка всех крепежей и замена масла в редукторах.

Монтаж раздаточной коробки с блокировками по бюджету

Подготовьте площадку: снимите старую раздатку, очистите и обезжирьте привалочные плоскости на КПП и раме. Проверьте совпадение отверстий креплений новой/доработанной коробки – при необходимости рассверлите или изготовьте переходные пластины из листовой стали толщиной 8-10 мм. Убедитесь в отсутствии перекоса при примерке.

Используйте бюджетные аналоги оригинальных подушек крепления – подойдут опоры от ГАЗель Next или УАЗ Patriot, требующие минимальной доработки проушин. Для короткого кардана заднего моста примените переходник от классических Жигулей, а передний удлините на токарном станке, используя трубу подходящего диаметра и штатные шарниры б/у.

Сборка и подключение блокировок

Для механических блокировок типа «Джордан» или самодельных кулачковых систем:

Установите штоки включения в штатные отверстия крышек раздатки, изготовив сальниковые уплотнения из ремкомплектов гидроцилиндров
Выведите рычаги управления в салон через технологические заглушки в полу, используя тросы от ручного тормоза ВАЗ-2108
Смажьте узлы тугоплавкой смазкой Литол-24

При подключении пневмоблокировок:

Компонент	Бюджетная замена
Пневмокамеры	От списанных автобусных дверей (ПАЗ)
Ресивер	Огнетушитель 5 л с клапаном стравливания
Компрессор	От грузовика ЗИЛ-130 (б/у)

Врежьте фитинги в корпус раздатки для подвода воздуха, используя медные трубки от тормозной системы КамАЗа
Проложите магистрали вдоль рамы, фиксируя хомутами из проволоки 4 мм
Установите кнопки включения на панели приборов вместо декоративных заглушек

Важно: После монтажа залейте в раздатку полусинтетическое масло GL-4 (85W-90) до контрольного отверстия. Проверьте работу блокировок на поддомкраченном авто до первого выезда – колеса должны вращаться с одинаковой скоростью при включенной блокировке и с разницей при выключенной. Устраните течи сальников подтяжкой креплений или заменой уплотнений на ремкомплекты от трактора МТЗ.

Сварка несущего каркаса кузова из профильной трубы

Начните с точной разметки на ровной площадке, используя лазерный уровень и угольники. Нарежьте профильную трубу сечением 60x40x3 мм (основные элементы) и 40x40x2 мм (распорки) согласно чертежам, не забывая про технологические припуски. Тщательно зачистите торцы и места будущих швов болгаркой до металлического блеска для идеального контакта.

Собирайте каркас поэтапно: сначала сварите раму основания с обязательными диагональными распорками, затем вертикальные стойки, усиливая углы косынками. Фиксируйте элементы струбцинами и магнитными угольниками перед проваркой. Контролируйте геометрию после каждого этапа, измеряя диагонали и углы – расхождение не должно превышать 2-3 мм на всей конструкции.

Критичные нюансы технологии

Используйте только полуавтомат (MIG/MAG) с газовой защитой – это обеспечит глубокий провар без пережога тонкостенного профиля. Настройте аппарат на параметры:

Толщина металла 2-3 мм: ток 90-110А, напряжение 18-19В
Диаметр проволоки 0.8-1.0 мм (марка СВ-08Г2С)
Защитный газ Ar+CO₂ (смесь 80/20%)

Ведите швы короткими отрезками «вразбежку» длиной 3-4 см, начиная с самых нагруженных узлов (крепление подвески, точки установки силового обвеса). Обязательно делайте прихватки через каждые 15 см перед полным провариванием. Чередуйте стороны сварки для минимизации термических деформаций.

Контроль качества	Метод	Критерий
Визуальный	Осмотр швов	Равномерный валик без пор, подрезов и наплывов
Механический	Простукивание молотком	Чистый звонкий звук (глухой указывает на непровар)
Испытание	Статическая нагрузка 150 кг на узлы	Отсутствие трещин и остаточных деформаций

После сварки обязательно зачистите швы лепестковым кругом, удалите шлак и обработайте каркас преобразователем ржавчины. Усильте ответственные стыки накладками из стального листа толщиной 4-5 мм. Помните: экономия на подготовке и контроле на этом этапе приведет к переделкам после первых испытаний бездорожьем.

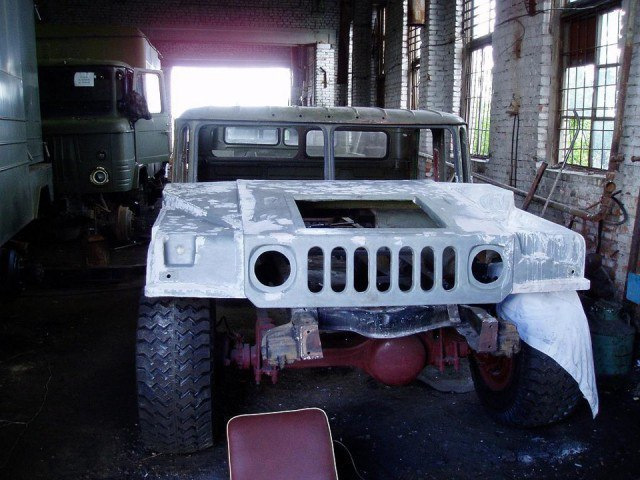

Обшивка кузова: листовая сталь или бюджетный композит

Листовая сталь толщиной 1.5–2 мм – классический вариант для самодельных конструкций. Она обеспечивает высокую прочность и ремонтопригодность: вмятины правятся кувалдой, а пробоины завариваются "на коленке". Однако вес стального кузова критичен для внедорожника – он увеличивает нагрузку на раму ГАЗ-66, ухудшает проходимость и расход топлива. Требует серьезных трудозатрат на гибку, подгонку и антикоррозийную обработку (грунтовка, покраска).

Бюджетные композиты на основе стекломата и полиэфирной смолы (стеклопластик) предлагают выигрыш в массе – до 40% легче стали при сравнимой толщине. Технология позволяет создавать сложные обводы без дорогостоящего оборудования: матрицу формируют из пенопласта или глины, затем послойно наносят смолу со стеклотканью. Главные риски – хрупкость при точечных ударах (трещины вместо вмятин) и сложный ремонт, требующий навыков работы со смолами.

Критерии выбора

Параметр	Сталь	Композит
Стоимость материалов	Низкая	Средняя (смола + армирование)
Вес конструкции	Максимальный	Снижен на 30-40%
Сложность работ	Требует сварочного оборудования	Нужны навыки ламинирования
Ремонт в полевых условиях	Простой (сварка, заплаты)	Практически невозможен

Оптимальная стратегия для энтузиаста:

Комбинированный подход – силовые зоны (пороги, крепления подвески) из стали, обводы и панели из композита.
Использование готовых стеклопластиковых панелей от серийных авто (капоты, крылья) для ускорения процесса.
Защита композитных элементов армирующими накладками в уязвимых местах (камнеотбойники, пороги).

Доработка двигателя ЗМЗ-66: доступные способы форсировки

Основная цель форсировки – повышение мощности и крутящего момента двигателя без радикального вмешательства в конструкцию. Увеличение продувки цилиндров, оптимизация смесеобразования и снижение механических потерь – ключевые направления для ЗМЗ-66.

Важно помнить: любые изменения требуют балансировки узлов и тщательной настройки карбюратора. Переусердствование с одним параметром без учета других может привести к перегреву, детонации или снижению ресурса.

Практические методы увеличения мощности

Модернизация впуска и выпуска:
- Установка фильтра нулевого сопротивления (нулевика) вместо штатного воздушного фильтра.
- Доработка впускного коллектора: зачистка литников, сглаживание переходов, возможна замена на коллектор от ЗМЗ-53.
- Замена штатного глушителя на прямоточный или спортивный, увеличение диаметра выхлопной трубы до 51-63 мм.
Работа с головкой блока цилиндров (ГБЦ):
- Полировка каналов ГБЦ для снижения сопротивления газов.
- Притирка клапанов, замена седел на усиленные, возможна установка клапанов с увеличенным диаметром тарелки.
- Шлифовка плоскости ГБЦ для повышения степени сжатия (не более 0.8-1.0 мм).
Замена распредвала:
- Установка тюнингового вала с агрессивными фазами (например, Старт-Стандарт или Нуждин-4).
- Обязательная регулировка тепловых зазоров и синхронизация с карбюратором.
Облегчение вращающихся деталей:
- Проточка и балансировка маховика (удаление 1.5-2 кг).
- Использование облегченного шкива коленвала.
Настройка карбюратора:
- Подбор жиклеров увеличенного сечения (главных и воздушных).
- Регулировка уровня топлива в поплавковой камере и угла опережения зажигания.

Метод	Прирост мощности	Сложность	Примерная стоимость
Фильтр "нулевик" + выхлоп	3-7%	Низкая	5-15 тыс. руб.
Доработка ГБЦ	5-12%	Средняя	10-25 тыс. руб.
Тюнинговый распредвал	8-15%	Высокая	7-20 тыс. руб.
Облегченный маховик	2-5%	Средняя	3-8 тыс. руб.

Электрика: минималистичная схема для внедорожника

Главный принцип – отсечь всё лишнее, оставив только критичные для движения и безопасности цепи. Это снижает точки отказа, упрощает диагностику и экономит ресурс генератора ГАЗ-66. Фокус на надежности, а не на комфорте.

Используйте однопроводную схему (минус на массу кузова/рамы). Обязательно делайте точки массы толстыми кабелями и зачищайте металл до блеска, обрабатывая антикором. Сечение проводов берите с запасом минимум 25%.

Обязательные цепи и компоненты

Пуск двигателя: АКБ → Главный выключатель массы (под капотом) → Толстый кабель на стартер. Прямое подключение без реле.
Зарядка АКБ: Генератор → Амперметр (или вольтметр) → Плюс АКБ. Минус генератора на массу.
Зажигание: АКБ → Главное реле (управляется ключом) → Катушка зажигания → Трамблер. Масса катушки на двигатель.
Освещение (через реле):
- Ближний свет фар (минимум для движения)
- Стоп-сигналы (через концевик на педали тормоза)
- Повороты + аварийка (общий реле-прерыватель)
- Габариты (передние/задние)

Цепь	Защита	Примечание
Стартер	Нет (только выключатель массы)	Короткий толстый кабель
Генератор → АКБ	Предохранитель 60-80А	Установить у АКБ
Главное реле	Предохранитель 15-20А	Питает цепи зажигания
Фары (каждая цепь)	Отдельный предохранитель 10-15А	Через реле
Прочее освещение	Общий предохранитель 10А	Стопы, повороты, габариты

Важно: Все реле и предохранители размещайте в одном защищенном блоке под капотом. Откажитесь от центрального замка, печки, дворников (если не критично) – их можно добавить позже отдельными линиями. Для фар используйте только LED-лампы – они снижают нагрузку на генератор в 3-5 раз.

Проводку укладывайте в гофру, фиксируйте пластиковыми хомутами. Тестируйте каждую цепь под нагрузкой мультиметром перед окончательной сборкой. Минимум соединений – максимум цельных кусков провода.

Сборка кабины: эргономика из подручных материалов

Основной фокус – рациональное использование пространства кабины ГАЗ-66, где каждый сантиметр критичен. Задача: разместить органы управления, приборы и обеспечить комфорт водителя без дорогих решений. Исходим из того, что уже есть в гараже или доступно по минимальной цене – старые автозапчасти, металлопрофиль, фанера, обрезки кожзама.

Главный принцип – "примерка на месте". Сиденье временно фиксируется на регулируемых подпорках, руль и педали крепятся в черновом варианте. Водитель садится и определяет оптимальные точки доступа: вылет рулевой колонки, угол наклона спинки, расположение рычагов. Только после этого начинается финальный монтаж.

Ключевые элементы и доступные материалы

Практические решения для эргономики:

Сиденье: Основа – доработанные кресла от легковушки (например, ВАЗ 2108). Регулировка наклона спинки – через самодельные шарниры из втулок и пальцев от ГАЗели. Высота регулируется проставками из толстостенной трубы.
Приборная панель: Каркас из гнутого стального листа или фанеры 10 мм. Посадочные места под приборы вырезаются коронкой; подсветка – светодиодные ленты от разобранного ТВ. Органы управления (тумблеры, кнопки) монтируются на пластины от электрощитков.
Руль и колонка: Рулевой вал от УАЗа с переходной муфтой. Переключатели поворотов/света – на кронштейне из полосы металла рядом с рулевой "баранкой".

Этапы сборки:

Монтаж усиленного пола (лист рифленого алюминия на раме из уголка).
Установка сиденья с проверкой обзора и доступа к педалям.
Крепление рулевой колонки по оси водителя, фиксация педального узла.
Формирование каркаса панели приборов по шаблону из картона.
Разводка электропроводки в гофре, подключение приборов.

Элемент	Подручный материал	Доработка
Подлокотники	Полипропиленовые трубы Ø40 мм	Обшивка поролоном + кожзам от старой куртки
Накладки на педали	Резина от транспортерной ленты	Вырезка по форме, крепление болтами через шайбы
Держатели для мелочей	Обрезки ПВХ-труб	Нагрев и формовка под стакан, фиксация саморезами

Важно: Все выступающие кромки металла обрабатываются болгаркой, обшивка крепится на заклепки или мебельные болты с потайной головкой. Электропроводка защищается от вибрации – дополнительными точками крепления через каждые 20 см.

Финишная отделка – грунтовка по металлу из аэрозольного баллона, обивка потолка синтепоном и дерматином. Вентиляция – штатные дефлекторы ГАЗ-66 плюс врезка салонного вентилятора от "жигулей" в тоннель пола.

Покраска и антикоррозийная обработка гаража

Качественная покраска и антикоррозийная защита гаража критичны для сохранения металлических конструкций от ржавчины, особенно при активных сварочных и слесарных работах над хаммером. Влажность и агрессивная среда ускоряют коррозию, поэтому обработка должна быть комплексной и тщательной.

Начните с полной очистки поверхностей: удалите старую отслаивающуюся краску, ржавчину, грязь и масляные пятна. Используйте металлические щетки, шлифмашинку или пескоструйную обработку для труднодоступных мест. Обезжирьте все металлические элементы растворителем или специальными составами.

Этапы обработки и покраски

Антикоррозийная защита:

Нанесите преобразователь ржавчины на оставшиеся очаги коррозии
Покройте металлические поверхности грунтом-модификатором с антикоррозийными свойствами (например, эпоксидным или цинконаполненным)
Для усиления защиты используйте битумную мастику на сварочные швы, стыки и нижние части ворот

Финишная покраска:

Выберите краску для внутренних работ: алкидные эмали (бюджетно) или полиуретановые составы (долговечнее)
Наносите валиком в 2-3 слоя с промежуточной сушкой
Углы и сложные участки прокрашивайте кистью

Рекомендуемые материалы:

Тип поверхности	Антикоррозийный состав	Финишное покрытие
Ворота, каркас	Грунт с цинком	Молотковая эмаль
Стены, потолок	Акриловый грунт	Водоэмульсионная краска
Стыки, пол	Битумная мастика	Эпоксидное покрытие

Не экономьте на вентиляции: используйте респиратор при работе и обеспечьте проветривание гаража до полного высыхания составов. Регулярно осматривайте покрытие на предмет сколов и своевременно устраняйте повреждения.

Первые ходовые испытания и доводка конструкции

Первый выезд на бездорожье выявил слабые места: подвеска работала на пределе, рулевое управление требовало чрезмерных усилий, а трансмиссия перегревалась на длительных подъёмах. Вибрации кузова на скорости свыше 40 км/ч указывали на дисбаланс колёс или неотработанную кинематику.

Замеры нагрузок на раму показали критические напряжения в зоне крепления задних рессор – потребовались дополнительные усилители из 8-мм листовой стали. Параллельно выявилась недостаточная герметизация раздаточной коробки при преодолении бродов.

Ключевые доработки после испытаний

Подвеска: Добавлены гидравлические буферы хода сжатия и установлены усиленные сайлентблоки
Рулевое: Модернизация ГУР путём замены насоса на агрегат от КамАЗа с увеличенным давлением
Охлаждение: Монтаж дополнительного масляного радиатора трансмиссии с вентилятором

Проблема	Решение	Материалы
Вибрация на скорости	Балансировка колёс + регулировка углов установки мостов	Свинцовые грузики, шайбы регулировочные
Течь раздатки	Установка двойного сальника и силиконового герметика	Сальник 45х70х12, Loctite 574

Повторные тесты подтвердили эффективность доработок: углы преодоления увеличились до 38° по переднему свесу, температура трансмиссии стабилизировалась на отметке 85°C. Для финальной оптимизации внесены коррективы в схему выхлопа – перенос трубы за пределы колёсной базы исключил задымление салона при движении под уклон.

Список источников

Поиск достоверной и практической информации – ключевой этап при самостоятельной переделке ГАЗ-66 в аналог Хаммера. От качества источников напрямую зависят безопасность, стоимость и сроки реализации проекта.

Следующие ресурсы содержат технические нюансы, схемы, реальный опыт энтузиастов и рекомендации по работе с шасси ГАЗ-66, выбору материалов, модернизации узлов и легализации конструкции.

Основные категории материалов

Форумы внедорожников (разделы по ГАЗ-66): Архивы обсуждений конструкции рамы, мостов, подвески, примеры усиления кузова, фотоотчёты переделок.
YouTube-каналы автостроителей: Видеоинструкции по резке металла, сварке рам, установке лебёдок, тестам проходимости самодельных машин.
Техническая документация ГАЗ-66: Руководства по ремонту, чертежи штатных компонентов, характеристики двигателя ЗМЗ-513, мостов, КПП.
Специализированные сайты тюнинга внедорожников: Обзоры внедорожных покрышек, лифт-комплектов, лебёдок, светового оборудования, советы по выбору для тяжёлых машин.
Блоги участников экспедиций: Отчёты об эксплуатации самодельных вездеходов на базе ГАЗ-66 в экстремальных условиях, анализ поломок.
Нормативные документы: Требования ГОСТ и Техрегламента ТС к переоборудованию ТС, порядок прохождения экспертизы.
