Собираем дистрибьютор питания дома - инструкция для новичков

Статья обновлена: 18.08.2025

Сборка электронных устройств требует стабильного электропитания. Дистрибьютор питания – ключевой инструмент для безопасного распределения напряжения между компонентами.

Это руководство поможет новичкам создать функциональный блок питания для мастерской. Вы освоите базовые принципы компоновки, расчёта параметров и монтажа компонентов.

Мы разберём выбор трансформатора, схемы выпрямления и стабилизации. Вы научитесь подключать защитные элементы и тестировать готовое устройство.

Работа с сетевым напряжением требует осторожности. Строго соблюдайте технику безопасности на всех этапах сборки.

Понимание принципа работы дистрибьютора питания ПК

Дистрибьютор питания ПК (блок питания, БП) преобразует переменный ток из сети (~220V) в постоянный ток низкого напряжения, необходимый компонентам компьютера. Он выступает центральным узлом распределения энергии, обеспечивая стабильные параметры напряжения/тока для всех устройств системы. Ключевая задача – поддержание требуемой мощности с минимальными пульсациями и отклонениями, независимо от колебаний входного напряжения или нагрузки.

Работа основана на принципе импульсного преобразования: высокочастотный инвертор разбивает входной ток на импульсы, которые трансформируются до нужного уровня, выпрямляются и фильтруются. Современные БП используют широтно-импульсную модуляцию (ШИМ) для точного контроля выходных параметров. Сигнал обратной связи от вторичных цепей непрерывно корректирует длительность импульсов, компенсируя изменения нагрузки.

Ключевые линии напряжения и их назначение

Напряжение	Основные потребители	Особенности
+12V	Процессор, видеокарта, двигатели HDD, вентиляторы	Наиболее мощная линия (до 90% энергии)
+5V	SSD, USB, материнская плата, RGB-подсветка	Питает периферию и логические схемы
+3.3V	ОЗУ, чипсет, M.2 накопители	Генерируется из +5V через преобразователь
+5VSB	Сетевые адаптеры, кнопка включения	Дежурное питание при выключенном ПК
-12V	COM-порты (устаревшие)	Маломощная линия

Стабилизация обеспечивается многоступенчатой системой фильтров (дроссели, конденсаторы) и цепями защиты:

• OVP/UVP – отключение при превышении/просадке напряжения
• OCP/SCP – защита от перегрузки и КЗ
• OTP – термозащита при перегреве

Дополнительные функции: коррекция коэффициента мощности (PFC) для снижения гармоник и КПД ≥80% (стандарты 80 PLUS).

Определение необходимой общей мощности блока

Неправильный расчет общей мощности блока питания приведет к перегрузке, аварийному отключению или повреждению оборудования. Каждое устройство, подключенное к дистрибьютору, потребляет определенную мощность, и их сумма не должна превышать возможностей блока.

Для точного расчета составьте список всех подключаемых устройств с указанием их мощности в ваттах (Вт). Если мощность указана в амперах (А), умножьте значение на напряжение вашей сети (например, 220В). Всегда добавляйте 20-30% запаса к итоговой сумме для учета пиковых нагрузок и будущего расширения системы.

Порядок расчета мощности

1. Выпишите мощность каждого устройства (найти на шильдике, в инструкции или техпаспорте)
2. Суммируйте значения: P_общ = P₁ + P₂ + ... + P_n
3. Добавьте запас мощности: P_итог = P_общ × 1.3 (для 30% запаса)
4. Выберите блок питания с номинальной мощностью ≥ P_итог

Устройство	Мощность (Вт)	Кол-во	Сумма (Вт)
Ноутбук	90	1	90
Монитор	40	2	80
Зарядное устройство	25	3	75
Итого без запаса			245
С запасом 30%			320

Важно: блок питания на 300Вт не подойдет для примера выше – требуется модель минимум на 320Вт. Учитывайте пусковые токи электродвигателей (холодильники, насосы) – их пиковая мощность может в 3-5 раз превышать номинал.

Выбор схемы распиновки: ATX, EPS или специфичные стандарты

Определение распиновки критично для совместимости блоков питания с компонентами ПК. Неверный выбор приведёт к физической несовместимости разъёмов или, что опаснее, к короткому замыканию и повреждению оборудования при подключении. Основные стандарты регламентируют расположение контактов +12V, +5V, +3.3V, заземления и управляющих сигналов (PS_ON, PWR_OK) на 24-контактном основном разъёме и дополнительных кабелях.

Три ключевых варианта включают классический ATX для базовых систем, специализированный EPS для высоконагруженных процессоров и проприетарные решения производителей. ATX доминирует в потребительском сегменте, EPS – обязателен для серверов и геймерских сборок, а нестандартные реализации встречаются в готовых OEM-системах (например, брендовые ПК Dell или HP), где замена БП требует оригинальных компонентов.

Сравнение стандартов

Стандарт	Основное применение	Ключевые разъёмы	Мощность (типичная)
ATX 24-pin	Материнские платы десктопов	24-pin main, 4-pin CPU	до 600W
EPS 8-pin	Серверы/энтузиастские CPU	24-pin main, 8-pin CPU (или 4+4)	от 700W
Проприетарные	OEM-системы (Lenovo, HP)	Нестандартные форм-факторы	Зависит от модели

Рекомендации для сборки:

1. Используйте ATX 24-pin для офисных/мультимедийных ПК с процессорами до 65W TDP
2. Выбирайте БП с EPS 8-pin (4+4) при сборке игровых ПК или рабочих станций
3. Избегайте проприетарных стандартов – они ограничивают апгрейд и ремонтопригодность

Всегда проверяйте распиновку мультиметром перед подключением, даже если разъёмы совпадают механически. Особое внимание уделите контактам PS_ON# (серый провод, запуск БП) и +12V (жёлтый) – их перепутывание с землёй (чёрный) гарантированно выведет технику из строя.

Инструменты для работы: минимальный набор новичка

Сборка дистрибьютора питания требует точности и аккуратности, поэтому правильный выбор инструментов критически важен. Неподходящее оборудование может привести к повреждению компонентов, нестабильной работе устройства или даже травмам.

Для первых проектов не нужны профессиональные станции или дорогие приборы – достаточно базовых ручных инструментов. Главное требование: надежность и безопасность. Избегайте крайне дешевых вариантов, которые быстро выходят из строя.

Базовый комплект

• Паяльник (40-60 Вт) с подставкой и влажной губкой
• Припой свинцово-оловянный (диаметр 0.8-1 мм)
• Флюс нейтральный (гелевый или пастообразный)
• Кусачки-бокорезы для обрезки выводов
• Пинцет прямой/изогнутый (антистатический)

Инструмент	Назначение	Важные нюансы
Мультиметр	Проверка напряжения, целостности цепей	Обязателен режим прозвонки
Отвертки	Крепление клемм, корпуса	Набор крестовых (PH1, PH0) и плоских (3-4 мм)
Лупа	Контроль пайки мелких контактов	Оптимально 3-5x увеличение

Безопасность прежде всего: правила работы с электричеством

Работа с сетевым напряжением (220В) несет смертельную опасность. Поражение электрическим током происходит мгновенно, а ошибки приводят к пожарам или необратимым повреждениям оборудования.

Даже при сборке низковольтных блоков питания риски сохраняются: конденсаторы сохраняют заряд, а короткие замыкания вызывают искрение и термические повреждения. Неукоснительное соблюдение правил – обязательное условие.

Ключевые правила электробезопасности

1. Полное отключение питания: Перед началом работ физически отключите устройство от розетки. Не полагайтесь только на выключатели.
2. Проверка отсутствия напряжения: Используйте исправный мультиметр или индикаторную отвертку для контроля напряжения на ВСЕХ контактах, включая нейтраль и землю.
3. Разрядка конденсаторов: Закорачивайте выводы высоковольтных конденсаторов изолированным инструментом через резистор 10-20 кОм перед прикосновением.
4. Изолированный инструмент: Применяйте отвертки и пассатижи с неповрежденной изоляцией (маркировка 1000V).
5. Работа одной рукой: Держите вторую руку в кармане или за спиной, чтобы исключить прохождение тока через грудную клетку.
6. Защита от влаги: Работайте в сухом помещении, используйте коврик с диэлектрическими свойствами. Никаких металлических украшений!
7. Огнетушитель под рукой: Имейте в зоне видимости углекислотный (CO2) или порошковый огнетушитель класса E (для электрооборудования).

Элемент	Риск	Меры предосторожности
Сетевой кабель	Поражение током 220В	Изоляция соединений термоусадкой, крепление кабельных вводов
Высоковольтные конденсаторы	Разряд даже после отключения	Параллельное подключение разрядных резисторов
Печатные платы	Замыкание дорожек	Очистка от флюса, контроль зазоров между проводниками

Важно: Никогда не подавайте напряжение на непроверенную схему. Первое включение проводите через лампу накаливания 60-100Вт, включенную последовательно в разрыв фазного провода. При КЗ лампа засветится ярко, ограничивая ток.

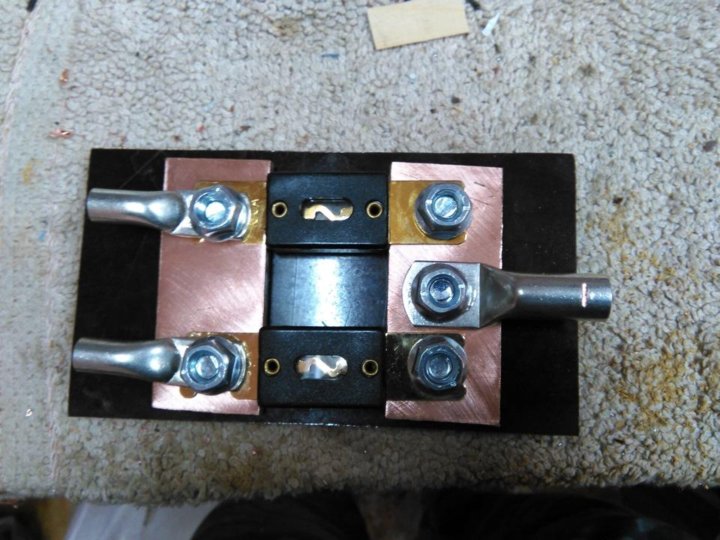

Подбор качественных коннекторов и разъёмов

Качество коннекторов напрямую влияет на безопасность и долговечность дистрибьютора. Ненадёжные соединения вызывают нагрев, искрение и потерю напряжения, что может повредить подключённое оборудование. Экономия на этой компоненте недопустима – дешёвые разъёмы часто имеют плохой контакт и низкую термостойкость.

Основные риски некачественных коннекторов: оплавление корпуса при перегрузке, окисление контактов, механическое разрушение при частом подключении/отключении. Для силовых цепей выбирайте изделия с запасом по току – минимум на 20% выше расчётного значения. Учитывайте тип монтажа: пайка, обжим или винтовое крепление.

Критерии выбора

Ориентируйтесь на следующие параметры:

• Материал контактов: Бескислородная медь с покрытием (золото, никель или олово). Избегайте стальных и алюминиевых элементов.
• Токовый номинал: Чёткая маркировка допустимого тока (например, 10А, 30А). Для разъёмов типа XT60 минимальный порог – 30А.
• Корпус: Термостойкий пластик (нейлон, ABS) с температурой деформации от 100°C. Проверяйте наличие сертификатов UL/CE.
• Тип соединения: Винтовые клеммы – для стационарного монтажа, обжимные контакты (Molex) – для модульных соединений, банановые гнёзда – для лабораторных применений.

Тип разъёма	Рекомендуемое применение	Минимальный ток
Винтовые клеммные колодки	Стационарное подключение к плате	10А
Обжимные контакты (Molex, JST)	Съёмные модули и провода	5А на контакт
Банановые гнёзда (4 мм)	Тестовые точки и временные подключения	15А
XT30/XT60	Силовые цепи питания	30А/60А

Проверяйте плотность посадки: контакты должны фиксироваться без люфта, но с плавным ходом. Для высокочастотных цепей обязателен экран – используйте разъёмы с металлической оболочкой. Избегайте no-name производителей: предпочтительны бренды TE Connectivity, Molex, Amphenol, WAGO.

Расчёт сечения проводов для разных линий напряжения

Правильный подбор сечения проводов критичен для безопасности и эффективности дистрибьютора питания. Недостаточное сечение вызывает перегрев, оплавление изоляции и риск возгорания. Для линий с разным напряжением (5В, 12В, 220В) подход к расчету отличается из-за влияния падения напряжения на работу оборудования.

Ключевые факторы при выборе сечения: максимальный ток нагрузки, длина линии, материал провода (медь/алюминий), допустимое падение напряжения (рекомендуется 3-5% от номинала), способ прокладки (открытый/в жгуте) и температура окружающей среды. Для низковольтных линий (5В, 12В) падение напряжения критичнее, чем для сетевого входа 220В.

Методика расчёта сечения

Основная формула для определения минимального сечения (S, мм²) по допустимому падению напряжения:

S = (2 × I × L × ρ) / ΔU

где:

I – ток в амперах (А),

L – длина линии в метрах (м),

ρ – удельное сопротивление материала (для меди 0,0175 Ом×мм²/м),

ΔU – допустимое падение напряжения (В). Например, для 12В при 5%: ΔU = 0,6В.

Последовательность расчёта:

1. Определите максимальный ток для каждой линии (сумма токов потребителей + 20% запас).
2. Рассчитайте допустимое падение ΔU (3-5% от напряжения линии).
3. Вычислите минимальное сечение по формуле.
4. Проверьте сечение по таблице допустимых токов для выбранного типа прокладки.
5. Выберите ближайшее большее стандартное сечение (0.5; 0.75; 1.0; 1.5; 2.5 мм² и т.д.).

Таблица допустимых токов для медных проводов (открытая прокладка, t° ≤ 30°C):

Сечение, мм²	Допустимый ток, А
0.5	3
0.75	7
1.0	10
1.5	16
2.5	25
4.0	35

Особенности для разных линий:

• Низкое напряжение (3.3В/5В): Даже малое падение напряжения (0.2В) приводит к сбоям. Пример: линия 5В, I=10А, L=1м → минимальное сечение 1.75 мм² (выбираем 2.5 мм²).
• Среднее напряжение (12В/24В): Актуально для мощных потребителей. Пример: линия 12В, I=15А, L=2м → минимальное сечение 1.75 мм² (выбираем 2.5 мм²).
• Сетевое напряжение (220В): Падение напряжения менее критично, но безопасность – приоритет. Сечение выбирают по допустимому току с запасом 25-30%.
• Сигнальные линии (DATA, CLK): Достаточно сечения 0.2-0.5 мм², основной критерий – механическая прочность.

Всегда проверяйте: рассчитанное сечение должно соответствовать или превышать значение из таблицы допустимых токов. При групповой прокладке в термоизолирующих каналах уменьшайте допустимый ток на 15-20%.

Цветовая маркировка кабелей: запоминаем стандарты

Правильная цветовая маркировка проводов критична для безопасности и корректной работы распределителя питания. Она позволяет быстро идентифицировать назначение каждого проводника, снижая риск ошибок при подключении. Стандарты различаются в зависимости от типа сети (постоянный или переменный ток) и региона, но существуют общепринятые нормы.

В России и странах СНГ для однофазных сетей ~220В применяется схема: фазный проводник (L) обозначается коричневым, белым или черным цветом, нулевой рабочий (N) – синим, защитное заземление (PE) – желто-зеленой полосой. Для трехфазных цепей ~380В фазы L1, L2, L3 маркируются коричневым, черным и серым соответственно.

Ключевые стандарты для DIY-проектов

• Постоянный ток (DC): Красный – плюс (+), Черный – минус (-), Синий/Белый – сигнальные линии
• Переменный ток (AC):
  • Фаза: Коричневый/Черный/Серый
  • Ноль: Синий
  • Земля: Желто-зеленый
• Международные вариации: В США черный = фаза, белый = ноль; в ЕС коричневый = фаза

Тип цепи	Проводник	Цвет ISO	Цвет ГОСТ
AC 220В	Фаза (L)	Коричневый	Коричневый/Черный
	Ноль (N)	Синий	Синий
	Земля (PE)	Желто-зеленый	Желто-зеленый
DC 12В	Плюс (+)	Красный	Красный
	Минус (-)	Синий/Черный	Черный

Важно: Всегда проверяйте реальное назначение проводов тестером! Цветовая маркировка может быть нарушена в старых установках. Для самодельных блоков питания используйте термоусадочные трубки или бирки при нестандартных соединениях.

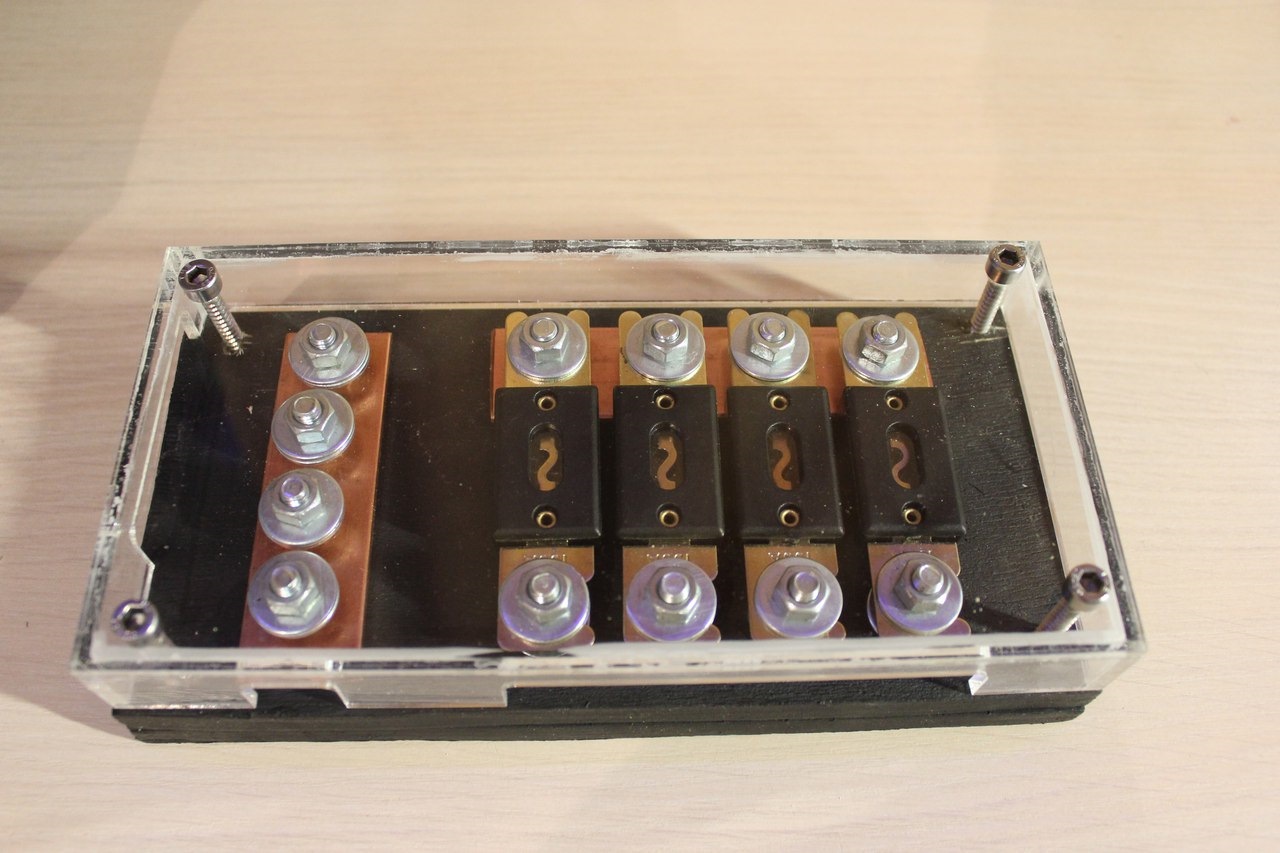

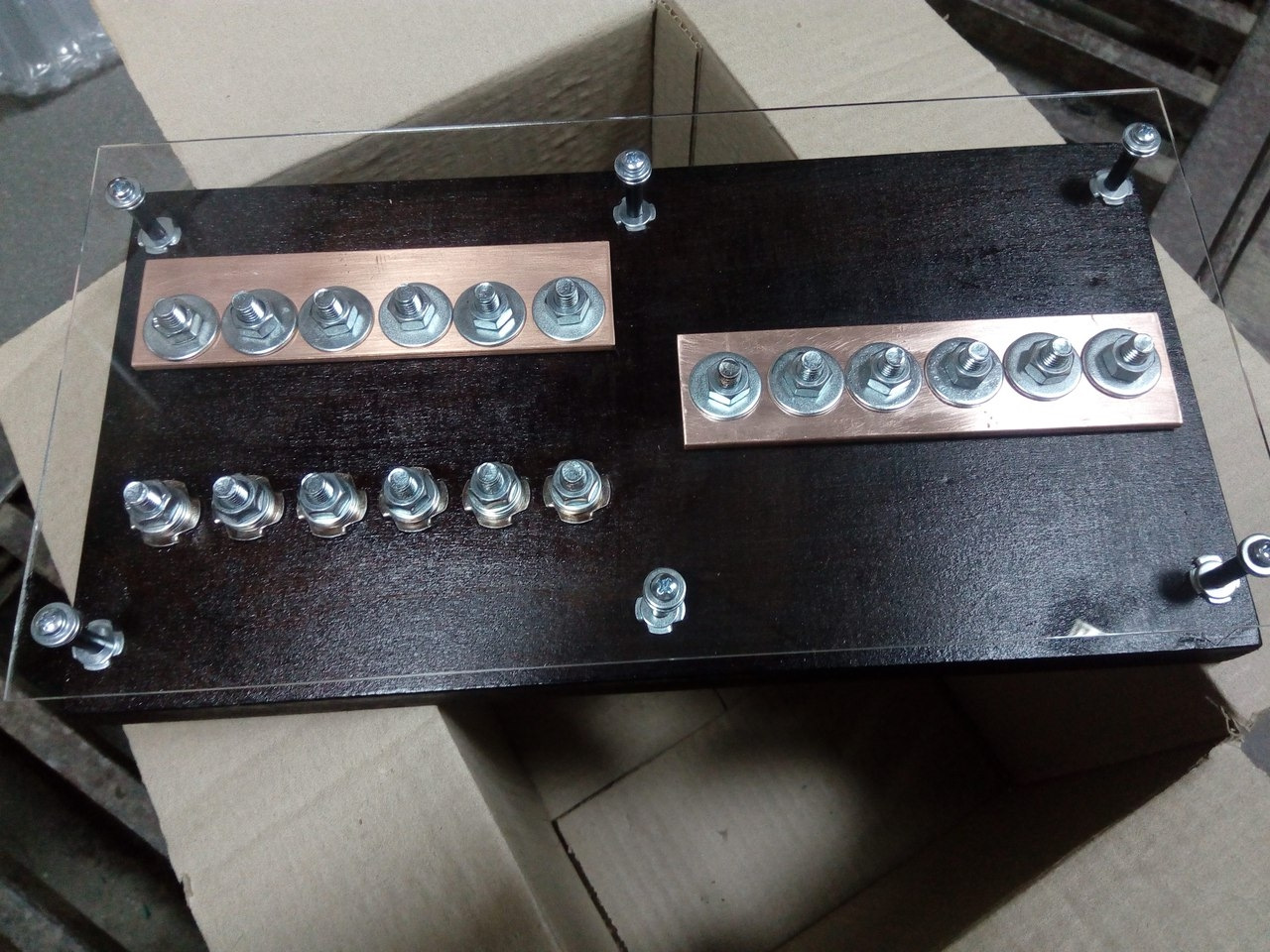

Выбор корпуса: готовый или самодельный вариант

Готовые корпуса промышленного производства предлагают очевидные преимущества: точное соответствие стандартным размерам, профессиональный внешний вид и простоту монтажа. Они изготавливаются из металла (алюминий, сталь) или прочного пластика, обеспечивая защиту компонентов от пыли, влаги и механических повреждений. Многие модели имеют предустановленные крепежные элементы, отверстия для вентиляции и монтажные панели для разъемов.

Самодельный корпус позволяет создать уникальное решение, идеально подходящее под конкретные габариты вашей платы и особенности размещения. Основные материалы для самостоятельного изготовления – фанеру, оргстекло (плексиглас), пластик или листовой металл – можно найти в строительных магазинах или мастерских. Такой подход требует больше времени, инструментов (лобзик, дрель, напильник) и навыков обработки материалов, но дает полную свободу в дизайне и функциональности.

Критерии сравнения

Критерий	Готовый корпус	Самодельный корпус
Сложность	Простота установки	Требует навыков сборки
Стоимость	Средняя/высокая	Низкая/средняя (зависит от материалов)
Гибкость	Ограничена типовыми размерами	Полная адаптация под проект
Внешний вид	Профессиональный	Зависит от мастерства изготовителя
Защита	Стандартизированная	Настраиваемая

Ключевые моменты при выборе:

• Электробезопасность: Готовые металлические корпуса обеспечивают лучшую экранировку и заземление.
• Вентиляция: Обязательно предусмотрите вентиляционные отверстия или место для кулера, особенно при большой нагрузке.
• Доступ к разъемам: Тщательно спланируйте расположение и размеры отверстий под клеммы, выключатель и индикаторы.
• Прочность: Учитывайте механические нагрузки – самодельные конструкции из хрупких материалов требуют усиления.

Для первого проекта новичкам часто рекомендуют готовый корпус из-за простоты. Если выбран самодельный вариант, начните с простых материалов вроде фанеры или толстого пластика, используя готовую схему раскроя. В обоих случаях убедитесь, что внутреннее пространство достаточно для свободного размещения всех компонентов и безопасного расстояния между токоведущими частями.

Технология правильного лужения контактов

Качественное лужение обеспечивает надежный электрический контакт и защиту от окисления. Основная задача – равномерно покрыть металлическую поверхность тонким слоем припоя без наплывов или непропаянных участков. Пренебрежение этим этапом приводит к перегреву соединений и преждевременному выходу устройства из строя.

Для работы потребуется паяльник мощностью 25-60 Вт с чистой заточенным жалом, флюс (бескислотный для электроники), припой (например, ПОС-60), медная оплетка для удаления излишков и спирт для очистки. Обязательно обеспечьте вентиляцию рабочего места.

Пошаговая последовательность операций

1. Подготовка поверхности
   Зачистите контакт мелкозернистой наждачной бумагой или ластиком до характерного блеска. Удалите все загрязнения кисточкой.
2. Нанесение флюса
   Тонким слоем нанесите флюс на обрабатываемую зону с помощью кисточки или аппликатора. Избегайте излишков.
3. Прогрев контакта
   Приложите разогретое жало паяльника к металлу на 1-2 секунды, чтобы обеспечить теплопередачу. Не допускайте перегрева текстолита.
4. Внесение припоя
   Подайте припой в зону соприкосновения жала с контактом, а не на сам паяльник. Дождитесь равномерного растекания по поверхности.
5. Формирование покрытия
   Уберите припой через 2-3 секунды, затем через 1 секунду – паяльник. Слой должен быть блестящим и гладким, без шариков или наплывов.
6. Удаление флюса
   После остывания протрите зону ватной палочкой, смоченной в изопропиловом спирте.

Критические ошибки: использование активных флюсов без последующей промывки, перегрев компонента (вызывает отслоение дорожек), механическое движение детали до застывания припоя (трещины), холодная пайка (матово-шероховатая поверхность).

Проблема	Причина	Решение
Припой скатывается шариками	Недостаточная очистка поверхности, слабый нагрев	Повторная зачистка, увеличение температуры паяльника
Мутный пористый слой	Перегрев, некачественный припой, движение детали при остывании	Контроль времени прогрева, замена припоя, фиксация компонента
Обугливание флюса	Слишком высокая температура жала	Корректировка мощности паяльника

Контролируйте толщину слоя: переизбыток припоя затруднит последующий монтаж компонентов, а слишком тонкий слой не обеспечит защиты. Для проверки качества проведите жалом паяльника по залуженному участку – покрытие должно оставаться однородным.

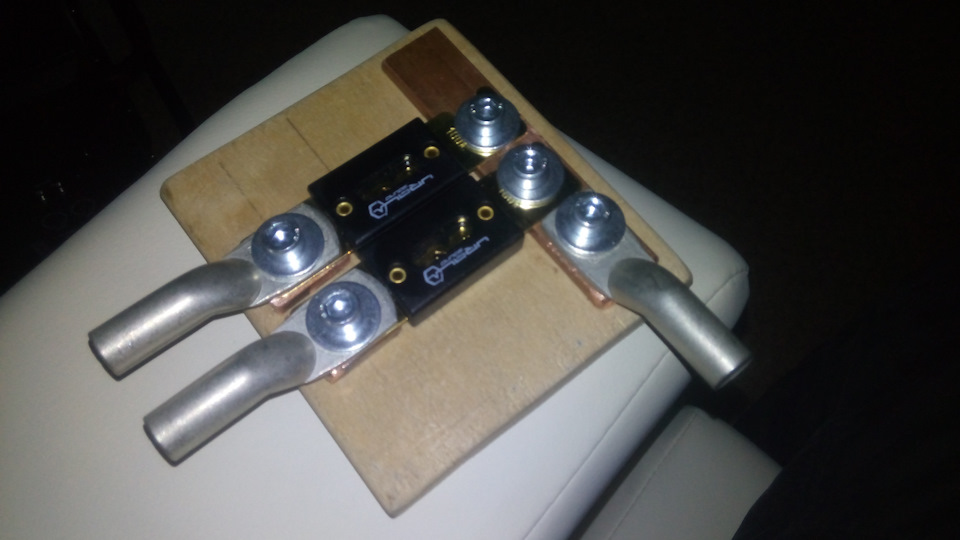

Методы соединения проводов: пайка vs обжим

Обеспечение надежного контакта между проводниками критически важно для безопасности и стабильной работы дистрибьютора питания. Некачественное соединение приводит к перегреву, искрению и выходу оборудования из строя. Основные методы фиксации проводов – пайка и обжим – имеют принципиальные различия в технологии и сфере применения.

Выбор способа зависит от типа провода, условий эксплуатации и требуемой ремонтопригодности. Пайка создает монолитное соединение за счет расплавленного припоя, а обжим обеспечивает контакт механическим сжатием гильзы или наконечника вокруг проводника. Оба метода требуют специализированного инструмента и соблюдения техники выполнения.

Сравнение характеристик

Критерий	Пайка	Обжим
Надежность соединения	Высокая (монолитная структура)	Высокая (при правильном подборе гильзы)
Устойчивость к вибрациям	Средняя (хрупкость припоя)	Высокая (упругая деформация металла)
Требуемое оборудование	Паяльник, припой, флюс	Обжимные клещи, гильзы
Сложность демонтажа	Высокая (требуется прогрев)	Низкая (гильза срезается)
Риск перегрева провода	Высокий (при нарушении техники)	Отсутствует

Рекомендации для дистрибьютора питания:

• Обжим предпочтителен для силовых линий большого сечения и многожильных проводов
• Пайка оптимальна для слаботочных цепей и работы с тонкими проводниками
• Запрещено комбинировать методы (например, пропаивать обжатый контакт)

При обжиме обязательно используйте гильзы, соответствующие сечению провода, и профессиональный инструмент. Для пайки применяйте бескислотный флюс и припой с температурой плавления не выше 350°C. Качество соединения проверяйте механическим тестом на усилие отрыва.

Сборка основного 24-pin разъёма материнской платы

24-контактный разъём является основным источником питания для материнской платы, подавая напряжения +3.3V, +5V, +12V, -12V и сигналы управления. Он обеспечивает энергией чипсет, слоты PCIe, USB-контроллеры и другие критические компоненты системы. Каждый провод в жгуте имеет строго определённое назначение, соответствующее стандарту ATX.

Перед подключением убедитесь, что блок питания отключён от сети, а на конденсаторах нет остаточного напряжения. Проверьте целостность контактов на разъёме и гнезде материнской платы – отсутствие погнутых штырьков или посторонних частиц. Современные разъёмы часто имеют конструкцию 20+4 pin для совместимости со старыми платами.

Последовательность подключения

Выполните следующие действия для правильной установки разъёма:

1. Идентифицируйте ключи – найдите пластиковую защёлку на разъёме БП и соответствующий выступ на слоте материнской платы
2. Совместите контакты – разверните коннектор так, чтобы скосы на углах совпали с формой гнезда
3. Введите разъём вертикально – без перекоса аккуратно вставьте коннектор, равномерно надавливая большими пальцами по краям корпуса разъёма
4. Зафиксируйте защёлку – после полного погружения контактов должен прозвучать характерный щелчок фиксатора

Критические моменты безопасности:

• Никогда не прикладывайте силу – если разъём не входит, проверьте ориентацию
• Избегайте давления на провода – держитесь только за пластиковый корпус
• Убедитесь в отсутствии перегибов кабеля у основания коннектора

После подключения визуально проверьте:

Плотность прилегания	Разъём должен сидеть без зазоров
Положение защёлки	Полностью зацеплена за выступ на слоте
Соосность контактов	Отсутствие выступающих штырьков

Неправильное подключение может вызвать короткое замыкание или повреждение компонентов. При первом включении системы наблюдайте за индикаторами на материнской плате – стабильный светодиод POWER LED подтверждает корректную подачу напряжения через 24-pin разъём.

Формирование 8-pin коннектора CPU

8-pin коннектор CPU обеспечивает питание процессора и критически важен для стабильной работы системы. Он состоит из двух раздельных 4-pin модулей, которые механически соединяются в единый разъём. Используйте только специализированные коннекторы типа EPS 12V, рассчитанные на высокие токи.

Перед началом работы убедитесь в наличии обжимных клещей для контактов типа Molex Mini-Fit Jr., изолированных проводов сечением 16-18 AWG и термоусадки. Всегда отключайте блок питания от сети и проверяйте распиновку мультиметром перед подключением к материнской плате.

Распиновка и подключение

Номер пина	Назначение	Цвет провода
1-2	GND (Земля)	Чёрный
3-4	+12V	Жёлтый
5-6	GND (Земля)	Чёрный
7-8	+12V	Жёлтый

Пошаговое формирование разъёма:

1. Зачистите концы проводов на 5-6 мм, избегая повреждения жил
2. Вставьте металлические контакты в обжимной инструмент, ориентируя фиксатор вверх
3. Обожмите сначала изоляционную гильзу (ближе к краю), затем токоведущую часть
4. Введите контакты в пластиковый корпус до характерного щелчка
5. Соедините два 4-pin модуля, совместив направляющие пазы

Проверка качества: дёрните каждый провод с усилием 2-3 кгс – контакт не должен выниматься. Заизолируйте термоусадкой места соединений. Перед эксплуатацией измерьте сопротивление между соседними контактами (+12V и GND) – оно должно превышать 1 кОм.

Изготовление кабелей PCI-E для видеокарты

Создание собственных кабелей PCI-E требует тщательного подбора компонентов и строгого соблюдения схемы распиновки. Неправильное подключение контактов может повредить видеокарту или блок питания. Используйте только качественные провода сечением 16-18 AWG и специализированные клеммы типа Molex Mini-Fit Jr.

Обязательно проверьте распиновку вашего блока питания и видеокарты перед началом работ. Распиновка стандартизирована (Pcie 6 pin или 8 pin), но у разных производителей БП возможны вариации в цветовой маркировке проводов. Подготовьте обжимной инструмент, термоусадку и мультиметр для тестирования.

Процесс сборки кабеля PCI-E 8 pin

1. Нарезка проводов: Отрежьте 8 проводов нужной длины (обычно 40-60 см). Для 8-pin коннектора требуется:
   • 3 провода +12В (желтые в большинстве БП)
   • 5 проводов земля (GND, черные)
2. Подготовка концов: Снимите 5-6 мм изоляции с каждого конца провода. Вставьте оголенный проводник в клемму до упора.
3. Обжим клемм: Обожмите контакты специальным кримпером для Mini-Fit Jr., контролируя плотность фиксации. Наденьте термоусадку на каждый провод перед установкой в корпус разъема.
4. Сборка разъемов: Вставьте клеммы в пластиковый корпус согласно схеме:

   Позиция контакта	Назначение	Цвет провода*
   1-3	+12V	Желтый
   4-8	GND	Черный

   *Цвета могут отличаться - сверяйтесь с документацией БП!
5. Пайка/фиксация на стороне БП: Припаяйте противоположные концы проводов к клеммам разъема для блока питания или используйте совместимые модульные коннекторы. Убедитесь в отсутствии перемыканий соседних контактов.

Обязательная проверка: Перед подключением к оборудованию прозвоните мультиметром каждую линию на отсутствие КЗ и правильность распиновки. Проверьте напряжение на контактах +12V относительно земли при включенном БП (без нагрузки). Допустимое отклонение - не более ±5% (11.4-12.6В).

Подключение SATA-устройств: нюансы конструкции

Основная сложность при подключении SATA-устройств к самодельному дистрибьютору питания заключается в правильной подаче трех напряжений: +3.3V, +5V и +12V через компактный 15-контактный разъем. Каждое напряжение обслуживает отдельные компоненты накопителя: +3.3V обычно питает управляющую электронику, +5V используется для схем контроллера, а +12V необходимо для работы шпинделя HDD или мощных SSD. Отсутствие любого из них приведет к неработоспособности устройства.

Ключевым риском является перепутывание контактов из-за миниатюрных размеров разъема. Неправильное подключение гарантированно выведет устройство из строя. Особое внимание уделите распиновке, так как расположение контактов отличается на стороне кабеля (male) и гнезда устройства (female). Все соединения должны быть механически прочными – плохой контакт в цепи +12V может вызвать перегрев и возгорание.

Распиновка и особенности монтажа

Распиновка стандартного 15-контактного разъема питания SATA:

Контакт	Назначение	Цвет провода (тип.)
1	+3.3V	Оранжевый
2	+3.3V	Оранжевый
3	+3.3V	Оранжевый
4	GND	Черный
5	GND	Черный
6	GND	Черный
7	+5V	Красный
8	+5V	Красный
9	+5V	Красный
10	GND	Черный
11	Activity LED	Белый (опционально)
12	GND	Черный
13	+12V	Желтый
14	+12V	Желтый
15	+12V	Желтый

Критические требования при сборке:

• Используйте только специализированные SATA-коннекторы с фиксатором. Самодельные переходники из Molex недопустимы из-за риска расшатывания.
• На каждый +12V контакт подавайте ток не менее 1.5А, суммируя нагрузку по всем устройствам.
• Обязательно дублируйте контакты питания (три провода на каждое напряжение) для снижения сопротивления.

Типовые ошибки подключения:

1. Игнорирование +3.3V линии – некоторые SSD отказываются работать без нее.
2. Использование тонких проводов (менее 20 AWG) для цепей +12V, вызывающее просадку напряжения.
3. Отсутствие термоусадки на пайках, приводящее к короткому замыканию.

Создание линий Molex для периферии

Перед началом работ подготовьте компоненты: 4-контактные разъемы Molex (male/female), контакты типа "паук", провода сечением 18 AWG трех цветов (желтый +12V, черный GND, красный +5V), обжимной инструмент, кусачки и стриппер. Рассчитайте длину кабелей с запасом 10-15% для удобства монтажа внутри корпуса.

Нарежьте провода на отрезки нужной длины, соблюдая цветовую маркировку. Зачистите изоляцию на 5-6 мм с помощью стриппера, избегая повреждения токопроводящих жил. Подготовьте необходимое количество контактов для всех соединений.

Обжим контактов и сборка разъемов

Вставьте зачищенный провод в металлический контакт: оголенная медь должна полностью находиться в фиксирующей зоне, а изоляция - доходить до упора. Поместите контакт в матрицу обжимного инструмента, соответствующую размеру пина, и выполните плотный обжим. Проверьте надежность крепления: провод не должен выдергиваться при умеренном усилии.

Соберите разъемы, вставляя контакты в пластиковый корпус до характерного щелчка. Соблюдайте стандартную распиновку Molex:

Контакт	Назначение	Цвет провода
1	+12V	Желтый
2	GND	Черный
3	GND	Черный
4	+5V	Красный

Для проверки качества соединений выполните:

1. Визуальный контроль положения контактов в корпусе
2. Тест на усилие вытягивания провода
3. Прозвонку мультиметром на отсутствие КЗ между соседними пинами
4. Проверку сопротивления контактов (должно быть менее 0.1 Ом)

При подключении периферии соблюдайте правила безопасности:

• Всегда обесточивайте систему перед монтажом
• Не допускайте контакта +12V и +5V линий
• Изолируйте неиспользуемые разъемы заглушками
• Не превышайте токовую нагрузку 11А на контакт

Готовые линии зафиксируйте нейлоновыми стяжками через каждые 10-15 см. Избегайте перегибов проводов под острым углом и размещения вблизи источников тепла. Для группировки нескольких кабелей используйте тканевую оплетку или кабельные каналы.

Организация кабельной разводки внутри корпуса

Правильная прокладка проводов критична для безопасности, эффективного охлаждения и удобства обслуживания. Начинайте с группировки кабелей по типу и назначению: силовые провода от блока питания отделите от управляющих сигнальных линий и кабелей мониторинга. Используйте пластиковые стяжки или кабельные каналы для фиксации жгутов вдоль стенок корпуса или специальных крепежных площадок.

Избегайте пересечения силовых и слаботочных линий – при необходимости пересекайте их строго под углом 90 градусов для минимизации наводок. Оставляйте небольшой запас длины (1-2 см) у разъемов для возможного демонтажа модулей, но не допускайте избыточного провисания. Сильно натянутые провода могут повредить контакты или вырвать клеммы при вибрации.

Ключевые этапы и инструменты

• Маркировка: Обозначьте каждый провод термоусадочной трубкой или биркой (например: "AC_IN", "+12V_OUT1").
• Защита от перетирания: Проложите провода через пластиковые втулки в местах прохода через металлические перегородки.
• Экранирование: Для чувствительных цепей (датчики тока/напряжения) используйте витую пару или экранированный кабель с заземлением оплетки.

Тип кабеля	Рекомендуемое сечение	Цветовая маркировка
Вход AC 220В	3×1.5 мм²	Коричневый/Синий/Желто-зеленый
Выход DC +12В	Зависит от нагрузки	Красный/Черный (GND)
Управление (PWM/COM)	0.2-0.5 мм²	Синий/Белый/Серый

1. Проложите входные AC-провода кратчайшим путем к клеммнику, изолируйте их гибкой гофрой.
2. Закрепите DC-шины (+V/GND) вдоль монтажной платы, ответвления к клеммам делайте равной длины.
3. Группы выходных проводов скомпонуйте по зонам нагрузки (например: "Вентиляторы", "Светодиоды", "Датчики").
4. Проверьте отсутствие контакта кабелей с радиаторами, вентиляторами или острыми кромками.
5. Протестируйте разводку до финальной фиксации, включив питание под нагрузкой.

Техника просовки кабелей через сальники

Перед началом работ убедитесь, что сальники полностью разобраны: открутите обжимные гайки и извлеките резиновые уплотнительные втулки. Тщательно очистите резьбовые соединения на корпусе распределителя от стружки или загрязнений, которые могут повредить уплотнения. Подберите диаметр сальника в соответствии с сечением кабеля – провод должен входить в уплотнитель с ощутимым усилием, но без деформации изоляции.

Наденьте разобранные гайки сальников на кабели до момента подключения к клеммам внутри щита. Резко срезанные концы жил обработайте надфилем или наждачной бумагой для удаления заусенцев, способных порвать резину при протяжке. Для многожильных проводов предварительно обожмите концы наконечниками НШВИ – это предотвратит распушение и облегчит прохождение.

Пошаговая последовательность монтажа

1. Смажьте уплотнительную втулку силиконовой смазкой или мыльным раствором.
2. Плавно вдавите кабель в резиновый уплотнитель, проворачивая его для равномерного распределения нагрузки.
3. Проведите кабель через посадочное отверстие в корпусе щита.
4. Наденьте уплотнитель на резьбовую часть корпуса сальника.
5. Затяните обжимную гайку с умеренным усилием до упора, избегая перекоса.

При проходе жгута из нескольких проводов используйте сальники с увеличенным количеством отверстий или специальные вставки-разделители. Для кабелей в жесткой оболочке (типа ВВГ) предварительно прогрейте уплотнитель строительным феном – это временно повысит эластичность резины. После затяжки проверьте герметичность: визуально убедитесь в отсутствии зазоров между уплотнителем и кабелем, а также корпусом сальника.

Типичная ошибка	Последствие	Решение
Протяжка кабеля с подключенными наконечниками	Разрыв уплотнителя	Монтаж наконечников после установки сальника
Недостаточная затяжка гайки	Проникновение влаги и пыли	Контроль момента затяжки динамометрическим ключом
Использование сальников без уплотнителя	Отсутствие герметизации	Обязательная установка штатных резиновых втулок

При работе с металлическими корпусами защищайте кабель от перетирания об острые кромки отверстий – используйте пластиковые защитные втулки или термоусадочные трубки в зоне контакта. Для кабелей сложной формы (например, экранированных) фиксируйте положение уплотнителя нейлоновыми стяжками до затяжки гайки. После сборки всех соединений проведите тест на герметичность поливом воды из пульверизатора под давлением.

Контрольная сборка цепи перед первым включением

Тщательная проверка собранной схемы – критически важный этап, пренебрежение которым с высокой вероятностью приведёт к повреждению компонентов или возгоранию при подаче напряжения. Убедитесь, что питание отключено и конденсаторы полностью разряжены перед началом любых манипуляций с платой.

Основное внимание уделите трём ключевым аспектам: правильной полярности всех полярных компонентов, отсутствию замыканий между цепями питания и землёй, а также физической целостности всех соединений. Систематический осмотр минимизирует риски фатальных ошибок.

Пошаговая процедура проверки

1. Визуальный осмотр:
   • Полярность электролитических конденсаторов, диодов (особенно выпрямительных), светодиодов, микросхем в корпусах DIP (ключ/маркировка).
   • Отсутствие явных замыканий: соприкосновение выводов компонентов, перемычки припоя между близко расположенными дорожками или контактными площадками.
   • Качество пайки: блестящие гладкие соединения без шариков припоя, "холодных" паек (матово-серых или зернистых), непропаев.
   • Наличие и номинал входного предохранителя.
2. Прозвонка мультиметром:
   • Установите мультиметр в режим проверки диодов или "прозвонки" (со звуковым сигналом).
   • Проверьте отсутствие короткого замыкания между шинами:

     Цепь 1	Цепь 2	Ожидаемый результат
     VCC (+)	GND (-)	Нет КЗ (бесконечное сопротивление/нет звука)
     Вход AC	Выход DC	Нет КЗ
     Вход AC	GND	Нет КЗ

   • Прозвоните ключевые сигнальные линии согласно схеме (особенно цепи обратной связи стабилизатора).
3. Сверка со схемой:
   • Пошагово сравните монтаж с принципиальной схемой, убедитесь в наличии всех компонентов и правильности их подключения.
   • Отсутствие незапланированных перемычек (особенно на SMD-компонентах).

Только после полного устранения всех выявленных несоответствий и гарантированного отсутствия КЗ на линиях питания допустимо выполнять первое включение дистрибьютора. Настоятельно рекомендуется проводить первое включение через лампу накаливания, включенную последовательно в разрыв сетевого провода (для ограничения тока в случае скрытой неисправности).

Тестирование выходных напряжений мультиметром

Подключите блок питания к сети через устройство защиты (автомат УЗО), но не подсоединяйте нагрузку к выходным клеммам. Включите питание блока и дайте ему поработать 2-3 минуты в холостом режиме для стабилизации параметров. Убедитесь в отсутствии посторонних звуков, запаха гари или видимого перегрева компонентов на плате.

Переведите мультиметр в режим измерения постоянного напряжения (DCV), выбрав диапазон, превышающий ожидаемые значения (например, 20V для стандартных 12V/5V). Проверьте исправность щупов тестера на заведомо рабочем источнике напряжения. Используйте только исправные измерительные провода без повреждений изоляции.

Порядок измерений

1. Калибровка нуля: Прикоснитесь щупами друг к другу – показания должны быть в пределах 0.01-0.05V
2. Основные каналы:
   • Красный щуп к положительной клемме (+V)
   • Черный щуп к отрицательной клемме (GND)
3. Контроль стабильности: Фиксируйте показания 3-5 минут, наблюдая за колебаниями
4. Кросс-проверка: Измерьте напряжение между разными GND-линиями (допустимое расхождение – до 0.05V)

Параметр	Допустимое отклонение	Критичное отклонение
Напряжение (+12V)	±0.3V	>±0.5V
Напряжение (+5V)	±0.15V	>±0.25V
Напряжение (+3.3V)	±0.1V	>±0.2V
Колебания (пульсации)	<30mV	>50mV

При обнаружении отклонений более 10% от номинала немедленно отключите питание. Проверьте корректность пайки диодов, конденсаторов выходного фильтра и целостность дорожек. Особое внимание уделите соединениям обмоток трансформатора с выпрямительным мостом – плохой контакт здесь вызывает проседание напряжения.

Зафиксируйте результаты измерений для каждого канала в протоколе. Убедитесь, что пульсации не видны на дисплее мультиметра (для точного измерения пульсаций используйте осциллограф). При стабильных показателях в пределах нормы можно переходить к тестированию под нагрузкой.

Проверка работы без нагрузки: подготовительный этап

Перед первым включением собранного блока питания критически важно выполнить проверку без подключенной нагрузки. Этот этап позволяет выявить монтажные ошибки, короткие замыкания и потенциальные проблемы компонентов до подачи полного напряжения. Пропуск данной процедуры может привести к выходу из строя дорогостоящих элементов и созданию аварийной ситуации.

Подготовьте мультиметр в режиме измерения сопротивления (Ω) и постоянного напряжения (VDC), лабораторный блок питания с функцией ограничения тока (CC mode), увеличительное стекло для осмотра пайки. Убедитесь в наличии защитных средств: диэлектрического коврика под ноги, очков, а также готовности к немедленному отключению питания. Рабочее место должно быть хорошо освещено и очищено от металлической стружки, обрезков проводов.

Порядок предварительной диагностики

1. Визуальный контроль: проверьте плату на отсутствие:
   • Незапланных перемычек из припоя между дорожками
   • Холодных паек (матово-серый цвет вместо блестящего)
   • Ошибок ориентации диодов, конденсаторов, микросхем
   • Механических повреждений компонентов
2. Прозвонка цепей:

   Проверяемые точки	Ожидаемое значение	Критичность
   Входные клеммы (AC/DC)	Сопротивление >100кΩ	Высокая
   Выходные клеммы (+/-)	Короткое замыкание (0Ω) = брак	Критичная
   Корпус и земля	Сопротивление ∞ (разрыв)	Средняя

Важно: при обнаружении КЗ немедленно прекратите проверку. Повторно осмотрите плату, особое внимание уделите площадкам мощных компонентов – транзисторов, диодных сборок, выходных конденсаторов. Используйте изолированные щупы мультиметра чтобы избежать случайного замыкания соседних элементов во время измерений.

Тестирование под минимальной нагрузкой

После сборки дистрибьютора питания критически важно проверить его работоспособность под минимальной нагрузкой. Это исключает риск повреждения компонентов при первом включении и позволяет выявить грубые ошибки монтажа.

Подключите к выходным клеммам нагрузочные резисторы, соответствующие 10-20% от номинальной мощности устройства. Для блока 200Вт используйте резисторы суммарным сопротивлением 25-50 Ом (например, два параллельных резистора 100 Ом/10Вт). Убедитесь в надежности контактов и отсутствии замыканий.

Порядок тестирования

1. Подсоедините мультиметр к выходным клеммам в режиме измерения напряжения
2. Подайте входное напряжение через лабораторный БП с ограничением тока (установите лимит 10-20% от номинала)
3. Плавно повышайте входное напряжение от 0В до номинального значения
4. Контролируйте:
   • Стабильность выходного напряжения
   • Отсутствие посторонних шумов (шипение, треск)
   • Температуру радиаторов и ключевых компонентов

При отклонениях более 5% от расчетного напряжения или резком нагреве элементов немедленно отключите питание. Проверьте:

Проблема	Возможные причины
Нулевое напряжение	Обрыв цепи, ошибка полярности, срабатывание защиты
Перегрев стабилизатора	Короткое замыкание на выходе, недостаточное охлаждение
Нестабильные показания	Плохие контакты, колебания входного напряжения

После успешного теста без нагрузки увеличьте мощность до 50% на 10-15 минут. Проверьте равномерность нагрева элементов и отсутствие просадки напряжения. Только после этого переходите к полномасштабной эксплуатации.

Методы фиксации проводов: стяжки, кабельные гребёнки

Надёжная фиксация проводов внутри самодельного дистрибьютора питания – критически важный этап. Неправильно закреплённые или болтающиеся провода могут привести к короткому замыканию при вибрации или случайном смещении, повредить пайку на клеммах или контактах, а также существенно затруднить последующее обслуживание или модификацию устройства.

Плохо организованная проводка не только повышает риски неисправностей, но и создаёт хаос внутри корпуса, мешая эффективному охлаждению компонентов и делая процесс отладки или ремонта мучительным. Поэтому выбор и правильное применение методов фиксации напрямую влияют на безопасность, надёжность и долговечность вашего блока.

Основные методы и их применение

Для организации проводов внутри DIY дистрибьютора питания наиболее часто и эффективно используются два основных типа креплений:

• Кабельные стяжки (хомуты):
  • Нейлоновые одноразовые: Самый распространённый и бюджетный вариант. Предлагают высокую прочность на разрыв и простоту использования (затянул – кончик отрезал). Идеальны для постоянной фиксации групп проводов вдоль стенок корпуса или к стойкам. Главный недостаток – невозможность повторного использования без разрезания.
  • Стяжки на липучке (Velcro): Многоразовые, легко регулируемые и снимаемые. Отлично подходят для временной фиксации во время сборки/тестирования, для проводов, которые могут потребовать частой перекоммутации, или для аккуратной укладки внешних кабелей. Менее жёстко фиксируют, чем нейлоновые.
• Кабельные гребёнки (кабель-каналы, Wire Comb):
  • Пластиковые или иногда металлические направляющие с частыми "зубьями". Предназначены специально для параллельной и аккуратной укладки множества проводов одинаковой длины, идущих от разъёмов (например, от клеммной колодки) к компонентам.
  • Обеспечивают идеальный порядок, предотвращают перепутывание проводов, облегчают идентификацию каждого проводника и придают собранному блоку профессиональный вид. Фиксируются обычно на монтажную плату или корпус с помощью винтов или клея.
  • Важно: Металлические гребёнки требуют особой осторожности – необходимо убедиться, что они ни при каких обстоятельствах не смогут замкнуть токоведущие части проводов или платы.

Сравнение ключевых характеристик методов:

Метод	Основное назначение	Плюсы	Минусы
Нейлоновые стяжки	Фиксация групп проводов к корпусу/стойкам	Прочные, дешёвые, надёжные	Одноразовые, могут перетянуть тонкие провода
Стяжки Velcro	Временная/регулируемая фиксация, внешние кабели	Многоразовые, регулируемые, безопасные для проводов	Дороже нейлоновых, менее жёсткая фиксация
Кабельные гребёнки	Параллельная укладка множества проводов от разъёмов	Идеальный порядок, эстетика, удобство обслуживания	Требуют места для монтажа, металлические - риск КЗ

На практике внутри одного дистрибьютора часто комбинируют эти методы: гребёнки используют для упорядочивания пучков проводов, отходящих от клеммников блока питания или распределительных шин, а стяжками (нейлоновыми или Velcro) эти аккуратные пучки фиксируют к корпусу или монтажной пластине, а также связывают вместе провода, идущие в одном направлении. Всегда оставляйте небольшой запас провода возле точек подключения для снятия напряжения и избегайте острых изгибов.

Установка вентилятора охлаждения в корпус блока

Определите оптимальное место для монтажа на корпусе блока питания. Для эффективного охлаждения расположите вентилятор напротив теплонагруженных компонентов – силовых транзисторов или радиаторов. Проверьте совместимость размеров: стандартные варианты 80мм, 120мм или 140мм должны соответствовать посадочным отверстиям корпуса.

Убедитесь в направлении воздушного потока: для активного охлаждения внутренних элементов устанавливайте вентилятор на вдув (воздух забирается снаружи). Если требуется вытяжка горячего воздуха – на выдув. Стрелка на рамке вентилятора указывает направление потока. Приложите устройство к корпусу, совместив монтажные отверстия.

Процесс монтажа и подключения

1. Закрепите вентилятор винтами через резиновые прокладки (идут в комплекте) для снижения вибрации
2. Проложите кабель питания вдоль стенок корпуса, фиксируя нейлоновыми стяжками
3. Подключите провода к источнику:
   • 3-pin коннектор – к разъему SYS_FAN на материнской плате
   • 4-pin (PWM) – к аналогичному 4-контактному разъёму
   • Molex-коннектор – напрямую к блоку питания через переходник

Тип подключения	Преимущества	Недостатки
3-pin	Контроль скорости по напряжению	Нет тонкой регулировки
4-pin (PWM)	Точное управление оборотами	Требует поддержки материнской платой
Molex	Работа на максимальных оборотах	Отсутствие регулировки скорости

После фиксации подайте питание и проверьте вращение лопастей. Убедитесь в отсутствии вибрации и посторонних шумов. Для тестирования воздушного потока поднесите руку к вентиляционным отверстиям корпуса на расстоянии 5-7 см. Закройте корпус блока питания и проконтролируйте температуру компонентов через 15 минут работы под нагрузкой.

Реализация плавного пуска (soft-start) для безопасности

Плавный пуск критически важен для предотвращения бросков тока при включении дистрибьютора питания. Без этой функции резкий заряд входных конденсаторов и пусковая нагрузка на трансформатор могут вызвать повреждение компонентов, срабатывание защит или даже искрение в контактах. Это особенно опасно при работе с мощными источниками и большими ёмкостными фильтрами на входе.

Реализация soft-start ограничивает скорость нарастания напряжения на ключевых узлах схемы, обеспечивая контролируемый заряд конденсаторов и плавный выход на номинальный режим. Основные методы включают использование NTC-термисторов, специализированных микросхем контроллеров или дискретных схем на MOSFET с RC-цепями. Выбор зависит от требуемой мощности, точности и стоимости.

Практические схемы реализации

Рассмотрим два распространённых подхода для самостоятельной сборки:

1. NTC-термистор с реле:
   • Последовательно с входом питания устанавливается NTC-термистор (например, 5D-9 или 8D-20).
   • При включении холодный термистор имеет высокое сопротивление, ограничивая ток заряда конденсаторов.
   • Через 1-2 секунды (после прогрева и снижения сопротивления NTC) реле, управляемое отдельной цепью, шунтирует термистор для минимизации потерь.
   Преимущества: простота, надёжность. Недостатки: медленный повторный запуск (пока NTC не остынет), потери на реле.
2. MOSFET с RC-цепью:
   • Силовой MOSFET (например, IRFP460) включается в разрыв "+" питания.
   • RC-цепь (резистор 50-100кОм + конденсатор 10-100мкФ) подключена к затвору транзистора.
   • При подаче питания конденсатор медленно заряжается через резистор, плавно открывая MOSFET.
   Преимущества: бесконтактное управление, быстрый повторный запуск. Недостатки: требуется теплоотвод для MOSFET, риск неполного открытия.

Ключевые параметры при расчёте:

Ток включения (Iinrush)	Рассчитывается по формуле: Iinrush = C * (dV/dt), где C - ёмкость входного фильтра, dV - напряжение, dt - время заряда
Время плавного пуска	Обычно 10-100 мс для маломощных схем, 100-500 мс для мощных (>500W)
Рассеиваемая мощность	Для NTC: P = I2 * Rmin (после прогрева), для MOSFET: P = I2 * RDS(on)

Обязательно тестируйте soft-start под нагрузкой с осциллографом, контролируя форму тока и отсутствие перегрева элементов. Добавление TVS-диода параллельно MOSFET защитит от выбросов напряжения при аварийных отключениях.

Организация кабельного менеджмента: советы по укладке

Группируйте кабели по функциональному назначению: силовые провода отдельно от сигнальных линий, а низковольтные шнуры - в обособленные пучки. Это снизит электромагнитные помехи и упростит идентификацию при обслуживании. Всегда оставляйте технологический запас длины (10-15%) возле точек подключения для возможного переоборудования системы.

Используйте трассировку вдоль каркаса дистрибьютора, избегая пересечения кабелей под прямым углом. Направляйте провода параллельно ребрам жесткости корпуса, фиксируя их через каждые 15-20 см. Особое внимание уделите зонам вблизи вентиляционных отверстий - здесь требуется минимальное заполнение пространства.

Ключевые инструменты и методы фиксации

• Кабельные стяжки: нейлоновые хомуты 2.5-4.0 мм для плотных пучков, ременные липучки - для часто изменяемых конфигураций
• Монтажные площадки: самоклеящиеся базы для крепления стяжек на металлические поверхности
• Разделители: спиральная изолента для временной группировки, термоусадочные трубки - для постоянной изоляции

Проблема	Решение	Инструмент
Пересечение кабелей	Создание уровней	Кабельные мосты, стойки
Вибрация проводов	Демпфирование	Поролоновые втулки, силиконовые держатели
Скольжение по корпусу	Точечная фиксация	Клейкие кабельные клипсы

1. Перед фиксацией обязательно подайте питание для проверки отсутствия КЗ
2. Маркируйте оба конца кабеля термоусадочными бирками с обозначением:
   • Назначение (+12V, GND, DATA)
   • Мощность (для силовых линий)
3. После укладки проведите тест на изгиб: все кабели должны двигаться свободно при открытии панелей доступа

Модульное соединение: делаем съёмные кабели

Съёмные кабели значительно упрощают обслуживание и модернизацию дистрибьютора питания. Для реализации используйте разъёмы Molex Mini-Fit Jr. или аналоги, выдерживающие ток до 9А на контакт. Рассчитайте необходимое количество пинов для каждой линии напряжения, учитывая запас 20% на пиковые нагрузки.

Подготовьте кабели с двойной изоляцией сечением не менее 18 AWG для +12В и +5В линий. Для управления (PS_ON, PWM) подойдут 22 AWG. Обожмите контакты специальным инструментом, проверяя фиксацию в разъёме лёгким подёргиванием. Цветовая маркировка обязательна: жёлтый +12В, красный +5В, чёрный земля.

Этапы сборки модульного блока

1. Нарежьте провода с запасом длины 15%
2. Снимите изоляцию на 5 мм кримпером
3. Вставьте контакт в обжимной инструмент до щелчка
4. Проверьте соединение тестером на короткое замыкание

Напряжение	Цвет провода	Минимальное сечение
+12В	Жёлтый	1.0 мм²
+5В	Красный	1.0 мм²
GND	Чёрный	1.5 мм²

Критические ошибки: перепутывание контактов при обжиме, использование проводов с недостаточным сечением, игнорирование полярности. Всегда тестируйте сборку мультиметром перед подключением нагрузки.

Прошивка и настройка контроллера вентилятора

После сборки схемы подключите контроллер (Arduino/Raspberry Pico) к ПК через USB-кабель. Установите среду разработки Arduino IDE с поддержкой вашей платы, добавьте необходимые библиотеки для работы с ШИМ и датчиками температуры через менеджер библиотек.

Скачайте готовый скетч управления вентилятором или создайте его, используя функции analogWrite() для ШИМ-сигнала и чтения данных с температурного сенсора через ADC. Проверьте соответствие пинов в коде вашей физической разводке.

Алгоритм настройки параметров

1. Задайте температурные пороги в скетче:
   • min_temp = 35°C (включение вентилятора)
   • max_temp = 65°C (максимальные обороты)
2. Настройте кривую вращения:
   • ШИМ_min: 20% (для бесшумности на низких оборотах)
   • ШИМ_max: 100% (при критическом нагреве)
3. Добавьте гистерезис (3-5°C) для предотвращения частых включений/выключений

Компонент	Пин в коде	Функция
Вентилятор	D9	ШИМ-управление
Датчик DS18B20	D2	Чтение температуры
Светодиод	D13	Индикация аварии

После загрузки скетча отслеживайте показания через Serial Monitor (115200 бод). Протестируйте систему: нагревайте датчик феном, проверяя плавный рост оборотов. Для калибровки используйте формулу в коде: pwm = map(temp, min_temp, max_temp, pwm_min, pwm_max). При превышении max_temp активируйте аварийный режим полных оборотов.

Установка фильтров помех на входе/выходе

Фильтры помех критически важны для стабильной работы дистрибьютора питания и подключенной нагрузки. Их основная задача – подавлять высокочастотные шумы, поступающие из сети (на входе) и генерируемые самим преобразователем (на выходе). Без них помехи могут вызывать сбои в работе чувствительной электроники, создавать наводки и ухудшать общую электромагнитную совместимость устройства.

На входе устанавливается сетевой фильтр, основными компонентами которого являются дроссели (синфазные и дифференциальные) и конденсаторы (X и Y типа). Фильтр монтируется сразу после разъема питания и предохранителя, перед основным преобразователем. На выходе, после стабилизатора напряжения, ставится второй фильтр для очистки DC напряжения от остаточных пульсаций и ВЧ-компонент; здесь обычно используются керамические конденсаторы и ферритовые дроссели малой индуктивности.

Ключевые шаги установки

Подготовка компонентов:

• Входной фильтр: Выберите готовый модуль или соберите схему на основе дросселей (например, на ферритовом кольце) и конденсаторов. Обязательно используйте специальные помехоподавляющие конденсаторы классов X (между фазами) и Y (между фазой и землей), рассчитанные на сетевое напряжение и безопасные при пробое.
• Выходной фильтр: Подберите дроссель с подходящим током насыщения (выше максимального выходного тока дистрибьютора) и низким омическим сопротивлением. Добавьте керамические конденсаторы (0.1 мкФ - 10 мкФ) и электролитические/танталовые (10 мкФ - 100 мкФ) параллельно для эффективного подавления широкого спектра помех.

Монтаж входного фильтра:

1. Припаяйте входные провода (фаза, нейтраль, земля) к соответствующим контактам фильтра. Строго соблюдайте маркировку!
2. Закрепите фильтр на плате или шасси, обеспечив надежный контакт с защитным заземлением (PE), если оно используется.
3. Выведите очищенное напряжение с выхода фильтра на вход преобразователя (инвертора, трансформатора) дистрибьютора.

Монтаж выходного фильтра:

1. Соедините выход стабилизатора напряжения (или основного DC-DC преобразователя) с входом выходного LC-фильтра (сначала дроссель).
2. Припаяйте конденсаторы фильтра параллельно нагрузке, максимально близко к выходным клеммам дистрибьютора. Используйте короткие толстые проводники для минимизации паразитной индуктивности.
3. Проверьте отсутствие коротких замыканий.

Типовые схемы включения компонентов:

Тип фильтра	Базовая схема	Ключевые компоненты
Входной (сетевой)	L-C (П-образный, Т-образный)	Дроссели, Конденсаторы X/Y, Варистор (опционально)
Выходной (DC)	L-C (П-образный)	Дроссель, Керамические конденсаторы, Электролитические конденсаторы

Важные замечания: Все соединения должны быть максимально короткими, особенно "земляные" петли. При монтаже дросселей следите, чтобы силовые токоведущие проводники не создавали помех друг другу – используйте перекрестную намотку или размещайте катушки перпендикулярно. Обязательно проверяйте отсутствие короткого замыкания на выходе после установки фильтра перед первым включением! После сборки протестируйте работу дистрибьютора под нагрузкой, обращая внимание на нагрев дросселей и отсутствие нестабильности напряжения.

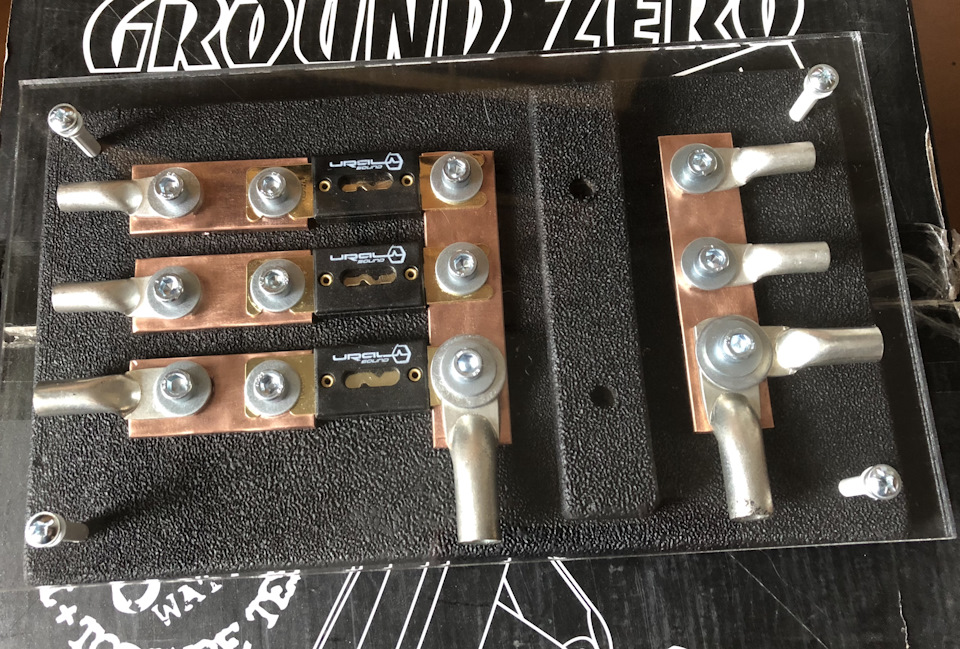

Защитные схемы: короткое замыкание, перегрузка, перенапряжение

Стабильная работа самодельного дистрибьютора питания невозможна без защиты от критических неполадок в цепи. Короткое замыкание, превышение допустимого тока нагрузки или скачок входного напряжения способны мгновенно вывести устройство из строя или стать причиной возгорания. Реализация защитных контуров – обязательный этап сборки.

Предусмотрите три ключевых типа защиты: от КЗ на выходе (быстродействующее отключение при нулевом сопротивлении), перегрузки по току (превышение номинального тока потребителя) и перенапряжения (как на входе, так и на выходе блока). Эффективные схемы используют комбинацию электронных компонентов и микросхем для оперативного реагирования.

Основные схемы защиты

Защита от короткого замыкания и перегрузки по току:

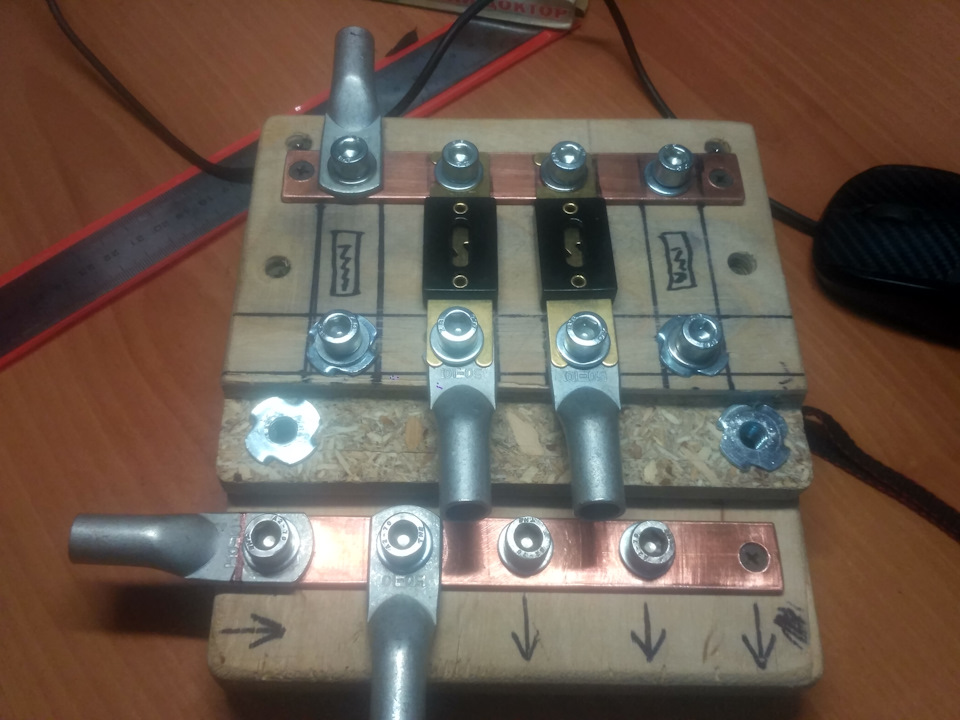

• Плавкие предохранители: Простейшее решение. Подбираются по номинальному току нагрузки (I_ном = 1.2 * I_{макс.нагр}). Недостаток: требуют замены после срабатывания.
• Электронные предохранители (eFuse): На базе компаратора и MOSFET-транзистора. Сравнивает падение напряжения на шунтирующем резисторе с опорным. При превышении порога отключает MOSFET. Автовозврат после устранения КЗ.
• Специализированные микросхемы (например, TPS2592xx): Интегрируют контроль тока, температуру, функцию плавного пуска (inrush current limit). Надежны, но дороже дискретных решений.

Защита от перенапряжения:

1. TVS-диоды (Transient Voltage Suppressor): Молниеносно шунтируют импульсы высокого напряжения (например, от разряда статики) на землю. Устанавливаются параллельно защищаемой линии сразу после входа питания.
2. Варисторы (MOV): Подавляют длительные скачки сети. Подключаются между входными линиями. Выбираются по напряжению срабатывания (V_mov ≈ 1.3 * V_{вх.макс}).
3. Схемы на компараторе с MOSFET/Zener: Контролируют входное/выходное напряжение. При превышении порога (задается стабилитроном или резисторным делителем) отключают нагрузку через силовой ключ.

Ключевые параметры компонентов защиты:

Компонент	Основной параметр	Пример расчета/выбора
Шунт для eFuse	Сопротивление (Rshunt)	Rshunt = Vref / Itriр (Vref - опорное напряжение компаратора)
TVS-диод	Напряжение срабатывания (Vbr)	Vbr > 1.2 * Vраб.макс
Предохранитель	Ток плавления (If)	If ≈ 1.5 * Iном.нагр

Важно: Все защитные элементы размещайте максимально близко к точкам входа питания или выхода на нагрузку. Используйте толстые дорожки на плате для силовых цепей и отдельную землю для аналоговой части схем контроля. Тестируйте защиту поэтапно с использованием лабораторного БП с ограничением тока перед подключением к сети.

Термоусадка и изоляция: завершающая обработка кабелей

После соединения проводов и проверки электрических параметров необходимо обеспечить надежную изоляцию токоведущих частей. Это предотвращает короткие замыкания и защищает контакты от внешних воздействий – влаги, пыли и механических повреждений. Термоусадочные трубки считаются оптимальным решением благодаря герметичности и долговечности.

Перед началом работы отрежьте термоусадку с запасом 20-30 мм с каждой стороны соединения. Убедитесь, что трубка свободно надевается на кабель без натяжения. Сдвиньте изоляционный материал на место соединения, убедившись, что он полностью перекрывает оголенные участки проводов и выходит за их пределы.

Технология усадки и альтернативные методы

Для нагрева используйте промышленный фен или зажигалку с расстояния 3-5 см. Ключевые этапы:

1. Начните с середины соединения, перемещая тепло к краям
2. Обеспечьте равномерный прогрев со всех сторон
3. Контролируйте усадку до полного прилегания к проводам
4. Избегайте перегрева – поверхность не должна темнеть или пузыриться

При отсутствии термоусадки применяйте изоленту:

• Хлопчатобумажная – для низковольтных цепей
• ПВХ-лента – универсальный вариант с хорошей адгезией
• Наматывайте с 50% перехлестом витков
• Делайте минимум 3 слоя с заходом на изоляцию кабеля

Обязательно проверьте результат:

Критерий	Требование
Герметичность	Отсутствие зазоров и неплотных участков
Механическая прочность	Недопустимость смещения при легком натяжении
Температурная стабильность	Отсутствие деформаций при работе блока

Расчёт и установка нагрузочных резисторов

Нагрузочные резисторы необходимы для стабилизации напряжения холостого хода блока питания. Без них дистрибьютор может выдавать завышенные значения или подвергаться риску повреждения из-за скачков напряжения. Минимальная нагрузка обеспечивает корректную работу схемы управления и фильтрующих конденсаторов.

Расчёт сопротивления основывается на требуемом токе минимальной нагрузки. Для стандартных блоков питания 12В/24В обычно достаточно 5-10% от максимального тока. Например, для блока 12В/10А минимальный ток составит 0.5-1А. Резисторы должны рассеивать выделяемую мощность без перегрева.

Порядок расчёта параметров

Используйте формулу:

R = U / I_min, где:

U - выходное напряжение (В),

I_min - ток минимальной нагрузки (А).

Пример для 12В при I_min=0.5А:

R = 12В / 0.5А = 24 Ом.

Мощность рассеяния: P = I² * R = (0.5)² * 24 = 6 Вт.

Напряжение	Ток нагрузки	Сопротивление	Мощность
12В	0.5А	24 Ом	6 Вт
24В	0.3А	80 Ом	7.2 Вт

Правила монтажа

1. Выбирайте резисторы с запасом мощности (+20-30% к расчётному значению)
2. Устанавливайте на алюминиевый радиатор или металлический корпус
3. Последовательное соединение резисторов для набора нужного номинала
4. Изолируйте контакты термоусадкой

Важно: При параллельном подключении нескольких каналов размещайте нагрузочные резисторы на каждой шине питания. Контролируйте температуру элементов в первые часы работы – перегрев свидетельствует о ошибках в расчётах.

Финишное тестирование всех линий под реальной нагрузкой

Подключите к каждой выходной линии дистрибьютора потребители, соответствующие их номинальной мощности (например, ПК к разъёму 12V, светодиодную ленту к 5V, вентиляторы к 3.3V). Используйте мультиметр для постоянного контроля напряжения на клеммах под нагрузкой – отклонения не должны превышать ±5% от заданного значения даже при пиковом потреблении.

Включите все потребители одновременно на 15-20 минут, отслеживая нагрев критических компонентов: силовых транзисторов, диодов, дросселей и дорожек платы. Касайтесь элементов тыльной стороной пальца – допустимо тепло до 60°C, но не обжигающая температура. Обращайте особое внимание на появление запаха гари, искр или дыма.

Критерии успешного тестирования

• Стабильность напряжений: отсутствие просадок/скачков при запуске потребителей
• Тепловой режим: радиаторы транзисторов греются равномерно без локальных перегревов
• Отсутствие помех: не должно быть посторонних звуков (писк, треск)

Параметр	Метод проверки	Норма
Напряжение холостого хода	Мультиметр без нагрузки	Номинал ±2%
Напряжение под нагрузкой	Мультиметр при max токе	Номинал ±5%
Температура компонентов	Пирометр/термопара	< 75°C

1. Проведите ступенчатое нагружение: увеличивайте мощность потребителей поэтапно (25% → 50% → 75% → 100%) с интервалом 2-3 минуты
2. Сымитируйте скачки тока: резко включайте/выключайте мощные устройства (например, 3D-принтер)
3. Проверьте клеммы: после отключения питания убедитесь в отсутствии оплавления изоляции проводов

Калибровка измерительных цепей мультиметром

Перед началом калибровки убедитесь, что мультиметр исправен и соответствует классу точности. Проверьте батарею прибора, а при использовании внешних шунтов или делителей напряжения предварительно удостоверьтесь в их номинальных характеристиках. Подключите щупы мультиметра к калибруемым точкам схемы дистрибьютора питания, соблюдая полярность для цепей постоянного тока.

Для калибровки выходных параметров установите на мультиметре режим измерения напряжения. Подайте эталонное напряжение от лабораторного блока питания на вход дистрибьютора, затем сравните показания мультиметра с выходными значениями на клеммах распределителя. При расхождении более 1-2% от номинала выполните подстройку подстроечными резисторами в цепи обратной связи стабилизатора.

Порядок калибровки токовых цепей

1. Включите мультиметр в разрыв цепи (последовательно с нагрузкой) в режиме амперметра
2. Подключите эталонную нагрузку с известным сопротивлением
3. Сравните измеренное значение тока с расчётным (I = U/R)
4. Отрегулируете калибровочный резистор в цепи датчика тока

При калибровке дифференциальных усилителей измерьте падение напряжения на токоизмерительном резисторе, затем рассчитайте фактический ток по формуле: I = U_изм / R_шунта. Для многофазных систем выполните проверку всех каналов последовательно, фиксируя показания в таблице:

Канал	Эталонное значение	Показания мультиметра	Отклонение
+12V	12.00V	11.86V	-1.16%
+5V	5.00V	5.12V	+2.40%
+3.3V	3.30V	3.28V	-0.61%

После регулировки выполните проверку стабильности под нагрузкой: подключите резистивную нагрузку 50-70% от максимальной мощности, отслеживая показания в течение 15 минут. Допустимый дрейф напряжения не должен превышать ±1% от номинала. Для цепей мониторинга используйте режим прозвонки мультиметра при отключенном питании, проверяя целостность сигнальных линий до микроконтроллера.

Устранение типичных неисправностей: шум, просадки напряжения

Посторонний шум (гул, свист, треск) в аудиотракте или измерительных цепях часто вызван электромагнитными помехами или плохой фильтрацией. Проверьте правильность разводки земли: используйте звездообразную топологию или единую точку заземления для аналоговой и цифровой частей, избегайте контуров заземления. Убедитесь, что силовые и сигнальные провода проложены раздельно, особенно трансформаторные выводы и цепи переменного тока. Примените экранирование чувствительных линий коаксиальными кабелями.

Просадки напряжения под нагрузкой возникают из-за недостаточной мощности компонентов или высокого сопротивления цепей. Проверьте соответствие номиналов трансформатора, диодного моста и конденсаторов фильтра пиковому току нагрузки. Удостоверьтесь, что сечение дорожек и проводов выдерживает ток без перегрева (используйте калькуляторы ширины дорожек). Убедитесь в надежности пайки силовых элементов и разъемов – плохой контакт создает дополнительное сопротивление.

Методы диагностики и решения

Для снижения шума:

• Установите керамические конденсаторы 0.1 мкФ параллельно электролитам на входе и выходе каждого стабилизатора
• Добавьте ферритовые кольца на входные/выходные кабели
• Проверьте целостность экрана корпуса (если используется)
• Уменьшите длину непересекающихся проводников, действующих как антенны

Для борьбы с просадками:

1. Измерьте падение напряжения на каждом участке цепи мультиметром при максимальной нагрузке
2. Увеличьте емкость электролитических конденсаторов в узлах с высоким током пульсаций
3. Замените линейные стабилизаторы на импульсные модули при больших перепадах вход/выход
4. Добавьте силовые транзисторы с теплоотводами для расширения возможностей по току

Критические точки контроля:

Параметр	Контрольное значение	Инструмент
Пусковой ток	≤ 150% от номинала	Осциллограф с токовым щупом
Пульсации Vвых	< 50 мВ (аналог)	Осциллограф (AC-режим)
Нагрев элементов	< 70°C	Термопара / пирометр

Оптимизация воздушного потока внутри корпуса БП

Эффективное охлаждение компонентов блока питания критически важно для его стабильной работы и долговечности. Неправильная организация воздушных потоков приводит к локальному перегреву силовых элементов, электролитических конденсаторов и трансформатора, что резко снижает КПД и ресурс устройства.

Основная задача – обеспечить направленное движение воздуха от впускных отверстий к выпускным, минимизируя зоны застоя и турбулентности. Для этого необходимо продумать взаимное расположение вентиляторов, радиаторов и потенциальных препятствий внутри корпуса, учитывая тепловыделение каждого элемента.

Ключевые методы оптимизации

• Расположение вентилятора: Нижнее размещение вентилятора обеспечивает забор холодного воздуха снизу и прямой обдув печатной платы. Верхнее расположение работает на вытяжку, эффективно удаляя горячий воздух, но требует герметизации зазоров между корпусом и платой.
• Направление воздушного потока: Поток должен последовательно проходить через зоны с максимальным тепловыделением (силовые транзисторы на радиаторах, дроссели, входной конденсатор) перед выходом из корпуса. Используйте пластиковые направляющие или экраны для фокусировки потока.
• Выбор вентилятора: Используйте вентиляторы с высоким статическим давлением для преодоления сопротивления плотных радиаторов и компонентов. Оптимальный размер – 120 мм или 140 мм для баланса между шумом и производительностью.
• Зазоры и препятствия: Убедитесь, что кабельные жгуты не перекрывают путь воздуху – применяйте стяжки и фиксаторы. Минимизируйте пустоты между платой и корпусом (например, уплотнительными прокладками), чтобы предотвратить циркуляцию "паразитных" потоков.
• Теплоотводящие элементы: Радиаторы должны быть ориентированы ребрами параллельно основному потоку воздуха. Для мощных БП рассмотрите раздельные радиаторы для высоковольтной и низковольтной частей схемы с индивидуальным обдувом.

Проверка эффективности охлаждения

1. Проведите тестовый запуск БП без нагрузки при открытом корпусе, наблюдая за движением дыма (от фитиля) или нити у вентиляционных отверстий.
2. Измерьте температуру ключевых компонентов (радиаторы, обмотки дросселей, конденсаторы) пирометром или термопарами под нагрузкой 70-100% от номинала.
3. Сравните скорость вращения вентилятора и уровень шума до/после оптимизации при одинаковой электрической нагрузке.

Типичные проблемы и решения

Проблема	Причина	Решение
Перегрев выходных диодов	Застой воздуха за радиатором	Установка направляющего экрана между радиатором и корпусом
Гудение вентилятора	Турбулентность из-за близости к перфорации корпуса	Увеличение зазора (от 5 мм) или установка резиновых демпферов
Быстрый износ вентилятора	Забор горячего воздуха с внутренней стороны БП	Организация отдельного воздуховода для забора внешнего воздуха

Нанесение маркировки на кабели для удобства

Четкая идентификация проводов критична для безопасной эксплуатации и обслуживания дистрибьютора питания. Маркировка исключает путаницу при подключении нагрузки, ремонте или модификации схемы, особенно когда работают с несколькими кабелями одновременно.

Используйте простые и понятные обозначения, отражающие назначение каждого проводника. Например, укажите параметры напряжения ("12V"), тип сигнала ("GND", "PWR_OK") или номер канала ("OUT1"). Это значительно ускорит поиск неисправностей и предотвратит ошибки коммутации.

Методы маркировки

• Цветовая изоляция: Заранее подберите провода в оболочке стандартных цветов: красный (+), черный (-), желтый (+12V), синий (-12V), зеленый (земля).
• Термоусадочные трубки: Наденьте прозрачные термотрубки с вложенными бумажными бирками перед усадкой. Надписи делайте несмываемым маркером.
• Нейлоновые стяжки с бирками: Закрепите на кабеле стяжки, имеющие площадку для нанесения обозначений перманентным маркером.
• Печатные этикетки: Используйте самоламинирующиеся или термотрансферные ленты с текстом, напечатанным на принтере этикеток.

Материал	Преимущества	Недостатки
Термотрубка с маркировкой	Высокая износостойкость, защита от влаги	Требует демонтажа разъема для установки
Нейлоновая бирка	Быстрый монтаж, дешевизна	Риск случайного сдвига или потери
Клейкая лента	Мгновенное нанесение	Надпись стирается, клей теряет свойства со временем

Важно: Размещайте метки в 2-3 см от разъемов и в точках изгиба – местах частого визуального контроля. Проверяйте читаемость надписей при разном освещении и избегайте наклеивания этикеток на подвижные участки кабеля.

1. Отключите питание и обесточьте систему.
2. Сгруппируйте провода по функциональному назначению.
3. Нанесите выбранным методом метки на оба конца каждого кабеля.
4. Зафиксируйте маркировку (усадка феном, затяжка стяжки).
5. Внесите обозначения в принципиальную схему или монтажную таблицу.

Варианты кастомизации: светодиодная подсветка, покраска

Интеграция светодиодной подсветки позволяет не только улучшить видимость разъемов в темноте, но и придать устройству индивидуальный стиль. Начните с выбора типа LED: одноцветные ленты для равномерного свечения либо адресные (типа WS2812B) для динамических эффектов. Рассчитайте напряжение и ток – для стандартных 12V систем подключайте ленту через ограничительный резистор напрямую к блоку питания, для 5V используйте дополнительный стабилизатор.

Покраска корпуса требует тщательной подготовки поверхности: обезжиривание растворителем, шлифовка наждачной бумагой P400-P600 и нанесение грунта. Для металлических корпусов применяйте аэрозольные эмали по металлу, для пластиковых – акриловые краски с адгезионным праймером. Слои наносите короткими движениями с расстояния 20-30 см, выдерживая интервалы сушки 15-20 минут между слоями.

Практические рекомендации

Светодиодный монтаж:

• Фиксируйте ленту на двусторонний термоскотч или силиконовый клей
• Изолируйте контакты термоусадкой
• Выводите управляющие провода через технологические отверстия

Техники окрашивания:

1. Мраморный эффект: нанесение жидкого красителя на водную поверхность с последующим окунанием детали
2. Трафаретная роспись: использование виниловых наклеек для создания узоров
3. Аэрография: тонкая прорисовка деталей через компрессор

Защитное покрытие	Автомобильный лак в 2-3 слоя с межслойной полировкой
Альтернатива покраске	Оклейка виниловой пленкой или гидрографика

Список источников

При создании дистрибьютора питания своими руками критически важно опираться на проверенные технические материалы. Это обеспечивает безопасность сборки и корректную работу устройства.

Ниже представлены категории информационных ресурсов, использованных для подготовки руководства. Они включают специализированную литературу, документацию производителей и экспертные площадки.

• Учебники по основам электротехники и схемотехники для начинающих
• Официальные даташиты и application notes производителей компонентов (TI, STMicroelectronics, Analog Devices)
• Электротехнические справочники по расчету параметров цепей
• Специализированные форумы по электронике (обсуждения схем блоков питания)
• Открытые образовательные платформы с курсами по силовой электронике
• Практические руководства по пайке и работе с печатными платами
• Технические блоги инженеров-практиков по проектированию БП
• ГОСТы и нормативы по электробезопасности низковольтных устройств
• Видеоинструкции по тестированию источников питания
• Методические материалы радиотехнических кружков для начинающих

Видео: Дистрибьютор питания(своими руками)


• Литий-ионные АКБ для автомобиля - выбор, установка, работа

• Слив охлаждающей жидкости - пошаговая инструкция

• Койловеры - устройство и назначение в подвеске автомобиля
