Специфика монтажа механического датчика давления масла

Статья обновлена: 18.08.2025

Контроль давления масла – критически важный аспект эксплуатации любого двигателя. От его стабильности напрямую зависит ресурс силового агрегата.

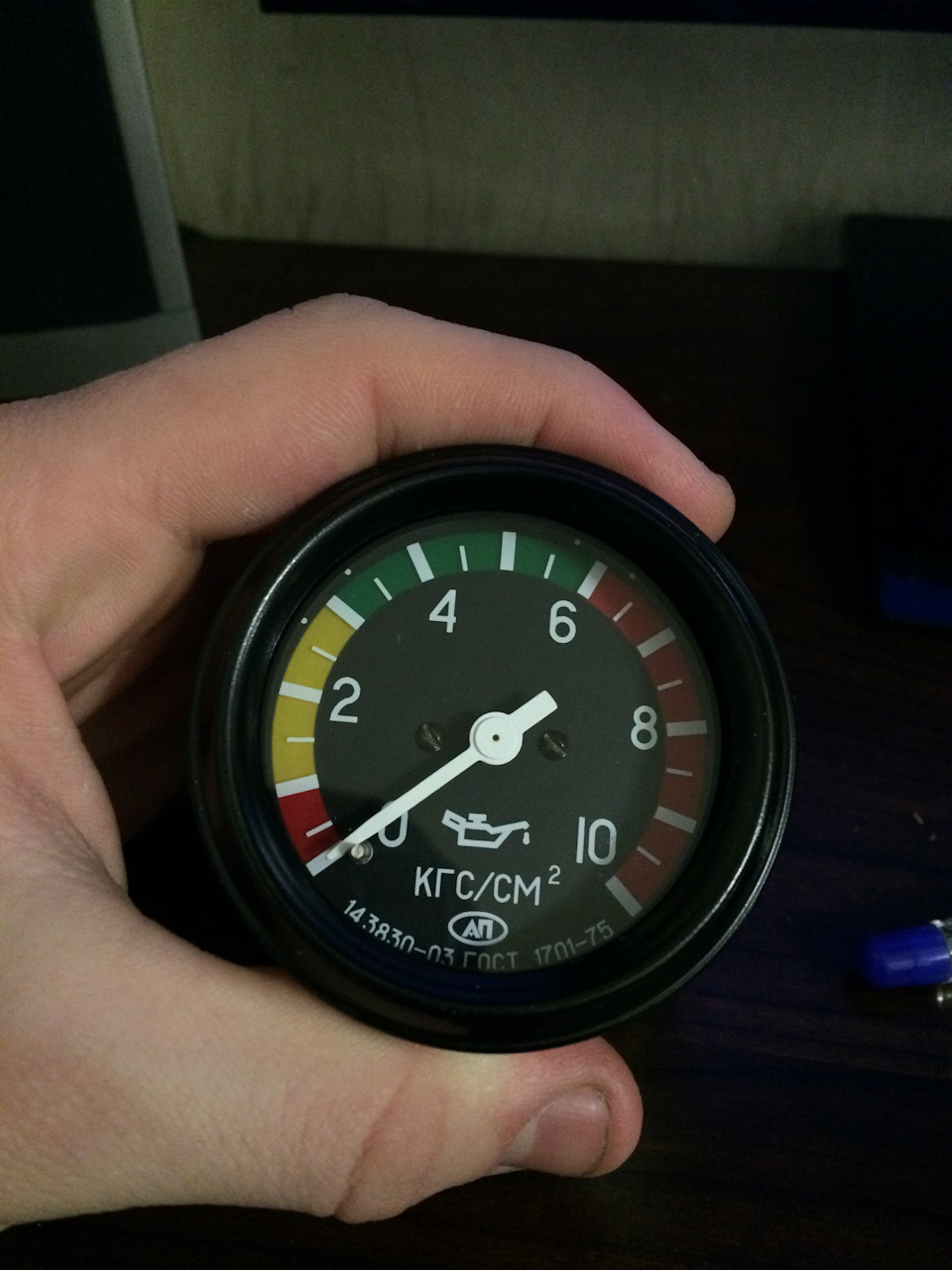

Механические манометры остаются востребованным решением благодаря высокой точности измерений и независимости от бортовой электроники. Их установка требует понимания специфики подключения и выбора компонентов.

Грамотный монтаж гарантирует корректные показания и предотвращает утечки масла. Необходимо учитывать тип двигателя, параметры резьбовых соединений и особенности прокладки капиллярной трубки.

Определение оптимального места для установки на приборной панели

При выборе точки монтажа приоритет отдается зонам прямой видимости для водителя без необходимости отрыва взгляда от дороги. Идеальное расположение обеспечивает моментальное считывание показаний при минимуме движений глаз. Традиционно таким местом считается центральная часть панели выше рулевой колонки или сектор рядом со штатными контрольными приборами.

Необходимо исключить участки, закрытые спицами руля или элементами интерьера при стандартной посадке. Обязательна проверка на отсутствие бликов от солнца и фар встречного транспорта: для этого тестируют видимость шкалы в разное время суток. Дополнительно оценивают удобство подключения проводки к масляному каналу двигателя – излишнее натяжение или перегиб трубок недопустимы.

Критерии выбора и ограничения

Ключевые параметры при размещении:

• Уровень глаз водителя: верхняя треть указателя должна находиться на одной линии со взглядом.
• Минимизация угла обзора: отклонение от центральной оси не более 15-20 градусов.
• Защищенность от вибраций: крепление к жестким конструктивным элементам каркаса панели.

Ограничения включают:

1. Запрет установки над воздуховодами обогрева – перегрев искажает показания.
2. Недопустимость соседства с магнитными источниками (динамики, реле).
3. Обход зон с риском механического повреждения коленями или грузом.

Рекомендуемые зоны	Критичные недостатки
Левая часть центральной консоли	Перекрытие рулем в праворульных авто
Панель над рулевой колонкой	Сложность прокладки трубок к блоку цилиндров
Треугольник A-стойки	Ухудшение обзора дороги

Финишный этап – проверка эргономики в динамике: запуск двигателя с контролем легкости считывания данных при маневрировании. Корректировка положения допустима только до фиксации крепежных элементов!

Особенности выбора тройника-адаптера под резьбу двигателя

Главным критерием является точное соответствие резьбовым параметрам штатного датчика давления масла и посадочного гнезда в двигателе. Необходимо учитывать три ключевых размера: диаметр и шаг резьбы порта для оригинального датчика (обычно метрическая М10×1), диаметр и шаг резьбы установочного места в блоке цилиндров (чаще коническая дюймовая 1/8" NPT или BSP), а также параметры резьбы для механического указателя (как правило, 1/8" BSP или NPT). Расхождение даже на один шаг резьбы приведёт к разгерметизации системы смазки.

Материал адаптера критичен для долговечности: латунь или нержавеющая сталь обеспечивают устойчивость к вибрациям и термическим деформациям. Дешёвые силуминовые аналоги склонны к растрескиванию под нагрузкой. Конструкция должна исключать сужение масляных каналов – внутренний диаметр проходных отверстий не может быть меньше сечения штатных маслопроводов двигателя.

Дополнительные требования к конструкции

• Герметичность соединений: обязательное наличие уплотнительных конусов или шестигранных граней под ключ для контролируемой затяжки
• Расположение боковых портов: угол отвода 90° или 45° должен обеспечивать свободный монтаж без перегиба капиллярной трубки указателя
• Комплектация: наличие медных или фторопластовых уплотнительных шайб для штатного датчика

Параметр	Опасность несоответствия
Неверный шаг резьбы	Разрушение резьбовых соединений при затяжке, утечки масла
Зауженный внутренний канал	Снижение давления в системе, погрешность показаний
Хрупкий материал корпуса	Обрыв адаптера при вибрациях, мгновенная потеря масла

Демонтаж штатного датчика давления масла (при необходимости)

Перед установкой механического указателя требуется демонтировать штатный электронный датчик давления масла, если он мешает монтажу или используется как посадочное место для нового прибора. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания или ошибок ЭБУ.

Обеспечьте доступ к датчику, сняв мешающие элементы (воздушный фильтр, декоративные накладки). Датчик обычно расположен на блоке цилиндров, ГБЦ или масляном фильтрующем модуле. Очистите зону вокруг него от грязи ветошью, чтобы мусор не попал в масляную магистраль.

Процесс снятия

Ключевые этапы:

1. Отсоединение разъёма: Нажмите на фиксатор колодки проводов и аккуратно отсоедините её от датчика. Не тяните за провода!
2. Выкручивание датчика: Используйте накидной или глубинный ключ точного размера (чаще 24, 27 или 32 мм). Выкручивайте против часовой стрелки плавно, без перекоса.
3. Извлечение и заглушка: Быстро извлеките датчик и сразу закройте отверстие чистой ветошью или резиновой пробкой для предотвращения утечки масла и загрязнения.

Важные нюансы:

• При сильном прикипании обработайте резьбу WD-40 за 10-15 минут до откручивания.
• Подготовьте ёмкость для слива 50-100 мл масла, вытекающего при демонтаже.
• Сохраните штатный датчик – он может понадобиться для диагностики или обратной установки.

Тип крепления	Особенности демонтажа
Резьбовое (прямой доступ)	Используйте стандартный накидной ключ
Резьбовое (ограниченный доступ)	Требуется головка с удлинителем или гибкий вал
Фланцевое (болты)	Выкрутите крепёжные болты ключом-трещоткой

После демонтажа оцените состояние резьбы в блоке двигателя. При повреждении или наличии стружки восстановите резьбу метчиком перед установкой нового оборудования.

Очистка и обезжиривание посадочного места для датчика

Перед установкой механического указателя давления масла критически важно подготовить резьбовое отверстие в блоке двигателя, удалив все загрязнения и остатки старой смазки или герметика. Невыполнение этого этапа приводит к некорректным показаниям из-за утечек масла через негерметичное соединение или повреждению резьбы при затяжке.

Используйте металлическую щетку подходящего размера и очиститель для тормозов/карбюратора для механического удаления крупных частиц грязи, нагара и ржавчины. Избегайте абразивных материалов, оставляющих стружку в масляных каналах – мелкие частицы способны засорить систему смазки.

Технология обработки поверхности

1. Первичная очистка: Продуйте отверстие сжатым воздухом (в защитных очках!) для удаления рыхлых отложений.
2. Обезжиривание: Смочите безворсовую салфетку ацетоном или спиртом, тщательно протрите резьбу и прилегающую плоскость до исчезновения масляных пятен.
3. Контроль качества: Убедитесь в отсутствии ворсинок, задиров на резьбе и чистоте контактной поверхности датчика.

Материал	Применение	Ограничения
Медная щетка	Удаление коррозии без повреждения стальной резьбы	Не применять на алюминиевых ГБЦ!
Пластиковый ершик	Бережная очистка метрической резьбы M10x1	Низкая эффективность против застарелого нагара

Важно: Не используйте тряпки, оставляющие волокна – микрочастицы ткани нарушат герметичность при затяжке. После обработки запрещается касаться очищенной поверхности пальцами – кожный жир снижает адгезию герметика.

Правила герметизации резьбовых соединений фум-лентой

Качественная герметизация резьбы при установке механического указателя давления масла предотвращает утечки технологических жидкостей под давлением. Фторопластовый уплотнительный материал (ФУМ) обеспечивает надежную изоляцию за счет заполнения микронеровностей и устойчивости к агрессивным средам, включая моторное масло и температурные колебания.

Неправильное применение ленты снижает эффективность уплотнения и может привести к повреждению резьбы или засорению масляных каналов. Соблюдение техники намотки критично для сохранения целостности соединения при вибрациях и гидравлических ударах, характерных для работы двигателя.

Ключевые этапы герметизации

• Подготовка резьбы: очистка от загрязнений и обезжиривание растворителем
• Выбор ленты: использование марки ФУМ-1 (для масел) толщиной 0.1-0.25 мм
• Направление намотки: строго по часовой стрелке (для правой резьбы)

Диаметр резьбы (мм)	Ширина ленты (мм)	Количество слоёв
до 10	10-15	3-4
10-20	15-20	4-5
20+	20-25	5-6

Технология нанесения: ленту натягивают с усилием для плотного прилегания к виткам. Каждый последующий слой перекрывает предыдущий на 30-50%, исключая складки и перекосы. Крайний виток резьбы оставляют свободным для корректного зацепления деталей.

Контроль затяжки: соединение закручивают рукой до упора, затем дотягивают ключом на 90-180°. Излишки материала, выступившие при сборке, аккуратно срезают. Проверку герметичности выполняют после запуска двигателя под рабочим давлением масла.

Особенности установки медной шайбы под датчик

Медная шайба обеспечивает герметичное соединение между корпусом датчика давления масла и посадочным отверстием в блоке двигателя или масляной магистрали. Её пластичность позволяет компенсировать микронеровности поверхностей, создавая надёжный барьер против утечек масла под высоким давлением.

Поверхности контакта шайбы с датчиком и блоком должны быть чистыми, сухими и свободными от старых уплотнителей, заусенцев или повреждений. Даже мелкие частицы грязи или остатки прежней прокладки нарушат герметичность, что приведёт к постепенному просачиванию масла или образованию масляного тумана в подкапотном пространстве.

Ключевые правила монтажа

1. Использование новой шайбы
   • Повторное применение деформированной медной шайбы недопустимо из-за утраты её упругих свойств после предыдущей затяжки
2. Правильная ориентация
   • Установка строго перпендикулярно оси резьбового соединения без перекосов
   • Смещение шайбы относительно центра посадочного места снижает эффективность уплотнения
3. Контроль усилия затяжки
   • Следование моменту затяжки, указанному производителем двигателя или датчика
   • Недостаточный момент: риск протечки масла
   • Превышение момента: деформация шайбы, повреждение резьбы или корпуса датчика

Ошибка монтажа	Последствие
Загрязнение поверхности	Капиллярная течь масла через микрощели
Установка старой/дефектной шайбы	Просачивание масла при прогреве двигателя
Перекос датчика при затяжке	Односторонний износ шайбы и неравномерное давление

Критерии выбора термостойкого маслостойкого шланга

Неправильный подбор шланга для соединения датчика с двигателем ведёт к утечкам масла, искажению показаний и преждевременному выходу системы из строя. Только специализированный термо- и маслостойкий рукав гарантирует точную передачу давления масла в условиях вибраций и агрессивной среды моторного отсека.

При выборе учитывают шесть ключевых параметров: температурный диапазон, допустимое давление, внутренний диаметр, химическую совместимость, гибкость и конструкционную прочность. Каждый критерий напрямую влияет на герметичность и долговечность соединения в контуре механического указателя.

Ключевые параметры шланга

Критерий	Требования	Последствия нарушения
Температурная стойкость	Диапазон от -40°C до +150°C минимум	Трещины, потеря эластичности
Рабочее давление	≥ 10 бар (с запасом от пиковых нагрузок)	Разрыв рукава, выброс масла
Внутренний диаметр	Строго соответствует штуцеру датчика (обычно 6-8 мм)	Проскальзывание фитингов, утечки
Маслостойкость	Совместимость с моторными маслами (синтетика/минералка)	Разбухание материала, деформация
Конструкция	Армирование оплёткой (нейлон/сталь), внешняя защита от истирания	Перетирание о элементы двигателя
Герметизация соединений	Надёжные обжимные фитинги из латуни/нержавейки	Потеря давления на стыках

Обязательные проверки перед монтажом:

1. Соответствие маркировки шланга стандартам SAE J20R3 или DIN 73378
2. Отсутствие вмятин, заломов на трассе прокладки
3. Фиксация рукава хомутами через каждые 15-20 см

Расчет требуемой длины капиллярной трубки

Определение длины капиллярной трубки механического манометра основывается на компенсации температурного расширения масла в системе. При нагреве рабочей среды объем масла увеличивается, создавая избыточное давление в герметичном контуре "датчик-трубка-механизм". Недостаточная длина трубки приводит к ложным показаниям или выходу прибора из строя.

Ключевым параметром является температурный диапазон эксплуатации двигателя. Для расчетов используются коэффициент объемного расширения масла (β≈0.0007 1/°C для минеральных масел) и максимальный перепад температур (ΔT) между датчиком и манометром. Обязательно учитывается внутренний диаметр трубки (D), влияющий на объем жидкости.

Формула расчета минимальной длины

Требуемый объем трубки (V_тр) вычисляется по формуле:

V_тр = V_с × β × ΔT × K_зап

где V_с – объем системы (датчик + часть трубки до манометра), K_зап – коэффициент запаса (≥1.3).

Длина трубки (L) определяется через объем:

L = (4 × V_тр) / (π × D²)

Практические аспекты расчета

• За базовый ΔT принимают разницу между максимальной температурю подкапотного пространства (до +120°C) и минимальной окружающей среды (до -40°C)
• Для стандартных трубок ∅1.5-2.0 мм минимальная длина составляет 1.2-1.8 метра
• При монтаже через перегородки добавляют 10-15 см на каждое соединение

Ошибки проектирования

Ошибка	Последствие
Использование длины < 1 метра	Разрыв трубки или выдавливание масла при прогреве
Неучёт диаметра трубки	Недостаточный компенсационный объем
Игнорирование Kзап	Критическая деформация при пиковых температурах

Окончательную длину округляют в большую сторону с учетом трассировки. Изгибы радиусом менее 5D создают местные сопротивления, поэтому для сложных конфигураций к расчетному значению добавляют 20-25%. При замене масла в системе обязательно удаляют воздушные пробки – они нарушают температурную компенсацию.

Правила соединения капиллярной трубки с датчиком давления

Перед подключением капиллярной трубки к датчику убедитесь в отсутствии механических повреждений на резьбовых соединениях и целостности уплотнительных элементов. Тщательно очистите контактные поверхности от загрязнений, масляных пятен или следов коррозии, используя безворсовую салфетку и специализированный очиститель.

При монтаже избегайте резких перегибов трубки – минимальный радиус изгиба должен соответствовать техническим требованиям производителя (обычно не менее 50 мм). Фиксируйте трубку через каждые 15-20 см монтажными скобами, исключая контакт с вибрирующими элементами или острыми кромками.

Ключевые этапы соединения

1. Наденьте гайку крепления трубки на её торец, после чего аккуратно развальцуйте конец трубки с помощью специального инструмента для формирования герметичного конуса.
2. Вручную накрутите гайку на резьбовой штуцер датчика до упора, контролируя соосность элементов. Перекосы при затяжке недопустимы.
3. Затяните соединение динамометрическим ключом с усилием, указанным в инструкции (обычно 12-18 Н·м). Превышение момента вызывает деформацию седла.

Критические ошибки:

• Использование герметиков или фум-ленты – уплотнение обеспечивается только конусным соединением
• Приложение чрезмерного усилия к трубке при затяжке – фиксируйте корпус датчика
• Прокладка трубки без запаса на тепловое расширение (минимум 3 см свободного хода)

Контрольный параметр	Нормативное значение
Угол отклонения у штуцера	Не более 15° от оси датчика
Допустимая вибрация в зоне крепления	Макс. 5g при частоте до 50 Гц
Температурный диапазон эксплуатации	-40°C до +125°C (для стандартных трубок)

После установки обязательно проверьте герметичность соединения, запустив двигатель и прогревая масло до рабочей температуры. Появление капель масла в зоне штуцера или характерных потёков по трубке требует немедленного демонтажа и повторного монтажа.

Защита капиллярной трубки от перетирания и перегибов

Капиллярная трубка, соединяющая датчик с указателем давления, требует особого внимания при монтаже из-за риска механических повреждений и деформации. Нарушение её целостности или внутреннего сечения приводит к некорректным показаниям или полному выходу системы из строя.

Минимизация изгибов и исключение точек напряжения критичны для сохранения пропускной способности канала. Трубка должна прокладываться с плавными радиусами поворотов, избегая контакта с подвижными деталями, острыми кромками и зонами высокого нагрева.

Ключевые меры защиты

• Использование защитных гофр: Проденьте трубку в термостойкий гофрированный рукав при прокладке через перегородки или вблизи вибрирующих элементов.
• Фиксация интервалами: Закрепляйте трубку пластиковыми хомутами через каждые 15-20 см, исключая провисание и трение о кузов/двигатель.
• Радиус изгиба: Соблюдайте минимальный радиус изгиба ≥50 мм. Резкие перегибы под острым углом недопустимы.
• Трассировка в статичных зонах: Прокладывайте магистраль вдали от приводов тросов, тяг рулевого управления и вращающихся валов.

Риск	Последствие	Метод предотвращения
Перетирание об острые кромки	Разгерметизация, утечка масла	Установка пластиковых или резиновых втулок в отверстиях кузова/щитков
Вибрационная нагрузка	Усталостный излом металла	Демпфирующие крепления, антивибрационные прокладки
Перекручивание трубки	Блокировка канала, заклинивание указателя	Фиксация резьбовых соединений без приложения крутящего момента к корпусу трубки

При подключении к датчику и указателю запрещено использовать инструменты для закручивания самой трубки – применяйте только рожковые ключи на шестигранных штуцерах. После монтажа убедитесь в отсутствии натяжения и контакта с горячими поверхностями (выпускной коллектор, патрубки).

Прокладка трубки в подкапотном пространстве с термоизоляцией

Основная задача – минимизировать нагрев масла в импульсной трубке от близко расположенных элементов двигателя, выхлопной системы или турбокомпрессора. Повышение температуры масла внутри капилляра приводит к искажению показаний датчика, так как меняется его вязкость и плотность.

Трассу трубки проектируют, избегая зон с экстремальным тепловыделением. Оптимальный путь – вдоль заводских жгутов проводки или по штатным креплениям, используя свободные технологические отверстия в кузовных элементах. Обязательно сохраняется небольшой провис (5-10 см) для компенсации вибрации двигателя.

Термоизоляция трубки

Для защиты применяются специальные материалы:

• Термостойкие рукава: Изготавливаются из стекловолокна, базальта или силикона с рабочей температурой +500°C и выше. Обладают гибкостью и стойкостью к маслам.
• Алюминиевая термолента: Обматывается поверх рукава в критичных местах для дополнительного отражения теплового излучения.
• Разделительные термоэкраны: Фиксированные металлические или композитные пластины, создающие физический барьер между трубкой и источником тепла.

Монтаж термоизоляции требует соблюдения правил:

1. Защитный рукав надевается на трубку до её фиксации и протяжки.
2. Стыки рукава герметизируются высокотемпературным термостойким скотчем.
3. Крепление трубки к кузову/блоку выполняется через термостойкие пластиковые хомуты с шагом 25-40 см.
4. Трубка не должна касаться острых кромок или подвижных частей привода ГРМ/генератора.

Опасный фактор	Рекомендуемое решение
Выхлопной коллектор/турбина	Двойной слой базальтового рукава + алюминиевая лента
Горячие патрубки ОЖ	Стекловолоконный рукав с зазором 50+ мм
Зона маховика/стартера	Жёсткий металлический экран + крепление на кронштейне

Обязателен визуальный контроль целостности изоляции после первых 500 км пробега. Появление оплавлений, потемнений или трещин сигнализирует о необходимости усиления защиты или изменения трассы прокладки.

Методы вывода капиллярной трубки в салон через моторный щит

Правильный вывод капиллярной трубки через моторный щит критичен для сохранения целостности масляного контура и точности показаний. Необходимо исключить перегибы, заломы и повреждения трубки о металлические кромки, обеспечить герметичность прохода для защиты от проникновения выхлопных газов и влаги в салон. Расположение точки ввода должно учитывать траекторию прокладки до приборной панели и отсутствие подвижных элементов в зоне монтажа.

Выбор конкретного метода зависит от конструкции автомобиля, наличия технологических заглушек и свободного пространства в подкапотном пространстве. Все работы требуют аккуратности при сверлении или вскрытии штатных отверстий для предотвращения повреждения скрытых узлов за щитом.

Основные способы организации прохода

1. Использование заводских заглушек
   • Поиск резиновых или пластиковых пробок в моторном щите (часто расположены возле жгута проводки или педального узла)
   • Аккуратное вскрытие заглушки ножом с последующим проделыванием отверстия Ø 3-5 мм под трубку
   • Обработка краёв отверстия герметиком после протяжки трубки для уплотнения
2. Совместный вывод с жгутом электропроводки
   • Демонтаж резинового сальника основного жгута проводов, идущего в салон
   • Аккуратное протягивание трубки параллельно проводам без натяжения
   • Восстановление герметичности сальника термостойким герметиком (типа Loctite 598)
3. Сверление нового отверстия
   • Выбор зоны без элементов кузова и узлов за щитом (контроль через смотровые люки)
   • Использование ступенчатого сверла для получения чистого отверстия Ø 6-8 мм
   • Установка защитной втулки из термостойкой резины или пластика

Метод	Инструмент	Риски
Заводские заглушки	Нож, герметик	Деформация заглушки, недостаточная герметизация
С жгутом проводов	Отвёртка, герметик	Передавливание трубки, нарушение изоляции проводов
Сверление отверстия	Дрель, ступенчатое сверло, втулки	Повреждение скрытых компонентов, коррозия краёв отверстия

Обязательные меры безопасности: После протяжки трубки закрепите её пластиковыми хомутами с шагом 15-20 см, избегая участков с вибрацией. Оставьте запас длины (10-15 см) у приборной панели для компенсации температурных деформаций. Проверьте отсутствие контакта с рулевым валом, тросами педалей и элементами отопителя при работе органов управления.

Фиксация трубки пластиковыми хомутами вдоль штатной проводки

При креплении маслопроводящей трубки механического указателя параллельно заводской электропроводке используйте исключительно специализированные нейлоновые хомуты с шагом 15-25 см. Избегайте металлических креплений из-за риска перетирания об острые кромки кузова при вибрациях. Обязательно сохраняйте технологический зазор 3-5 мм между трубкой и жгутами проводки для компенсации теплового расширения.

Перед окончательной затяжкой убедитесь в отсутствии провисаний и натяжения трубки на поворотах трассы. Контролируйте положение относительно подвижных элементов подкапотного пространства: траектория не должна пересекать зону хода тяг коробки передач или траекторию вращения шкивов. Фиксацию начинайте от датчика, двигаясь к приборной панели с последовательной фиксацией каждого участка.

Критические требования к монтажу

Соблюдайте три ключевых правила:

• Исключите контакт с выпускным коллектором и вращающимися деталями ГРМ
• Изолируйте места пересечения с металлом резиновыми втулками
• Обеспечьте плавные радиусы изгибов (не менее 50 мм)

Тип хомута	Диаметр	Температурный диапазон
Nylon 6.6	4-6 мм	-40°C до +120°C
Полипропилен	6-8 мм	-30°C до +90°C

После фиксации проверьте трассу на отсутствие перекручиваний, выполнив визуальный контроль по всей длине. Особое внимание уделите зонам возле кронштейнов двигателя и мест прохода через перегородку моторного щита. Испытайте надежность крепления кратковременным ручным усилием натяжения с усилием 2-3 кгс.

Подключение подсветки к автомобильной электросети

Подключение подсветки механического манометра требует аккуратной интеграции в бортовую сеть автомобиля. Основная задача – обеспечить синхронную работу световой индикации с габаритными огнями при минимальном вмешательстве в заводскую проводку. Кабель питания подсветки подключается к контакту лампы приборной панели или штатному разъему магнитолы, где присутствует управляемый +12V при включении освещения.

Обязательно используйте предохранитель номиналом 1-3А в разрыв плюсового провода для защиты цепи. Минусовой провод зафиксируйте на кузовной детали в месте с хорошим контактом (очистите металл от краски и коррозии). При прокладке проводов избегайте близости с подвижными элементами рулевого управления и высокотемпературными зонами двигателя.

Критичные аспекты монтажа

• Полярность светодиодов: большинство LED-элементов требуют строгого соблюдения +/-
• Изоляция соединений: применяйте термоусадку или клеммы с защитными колпачками
• Тестирование перед сборкой: проверьте работу цепи до финальной установки манометра

Тип источника света	Рекомендуемое сечение провода	Особенности
Светодиодная лента	0.5 мм²	Требует ограничительный резистор
Миниатюрная лампа накаливания	0.75 мм²	Устойчива к переполюсовке

При использовании светодиодных модулей учитывайте необходимость стабилизации напряжения – скачки в бортовой сети могут вызвать мерцание или перегорание. Для нитевых ламп критичен виброустойчивый монтаж патрона. Финишная диагностика включает проверку отсутствия засветки в темное время суток на соседних приборах и корректное отключение подсветки вместе с основной панелью.

Подсоединение сигнального провода к замку зажигания

Сигнальный провод датчика давления масла предназначен для подачи питания на контрольную лампу или звуковой сигнализатор на приборной панели при падении давления ниже критического уровня. Его правильное подключение к замку зажигания обеспечивает работу сигнализации только при включенном зажигании, предотвращая разряд аккумуляторной батареи.

Ключевая задача – найти на разъеме замка зажигания контакт, на котором появляется напряжение +12В при повороте ключа в положение «Зажигание» (IGN/ON или ACC, в зависимости от схемы автомобиля). Именно к этому контакту и должен подключаться сигнальный провод от датчика давления через реле или напрямую, если позволяет нагрузка.

Последовательность подключения сигнального провода

Подключение требует внимания к деталям и соблюдения электрической схемы:

1. Идентификация контакта: Используя электрическую схему конкретного автомобиля или мультиметр в режиме измерения напряжения, определите на разъеме замка зажигания контакт, который активен (имеет +12В) только в положении ключа IGN/ON или ACC.
2. Подготовка провода: Приготовьте отрезок монтажного провода (рекомендуемое сечение 0.75 - 1.0 мм²) достаточной длины. Зачистите концы на 8-10 мм.
3. Подключение к замку зажигания:
   • Вариант 1 (Прямое): Аккуратно подсоедините один конец подготовленного провода к найденному контакту на разъеме замка зажигания (пайка, обжимной коннектор, надежный скрут с изоляцией).
   • Вариант 2 (Через реле): Для большей надежности и снижения нагрузки на контакты замка подключите этот провод к управляющему контакту (85 или 86) маломощного реле. Силовые контакты реле (30 и 87) используются для подачи +12В с аккумулятора через предохранитель на сигнальный провод датчика/лампу.
4. Прокладка провода: Проложите провод от замка зажигания (или реле) к месту подключения сигнального провода от датчика давления масла или непосредственно к контрольной лампе на приборной панели. Надежно зафиксируйте провод жгутами, избегая острых кромок и подвижных частей.
5. Защита цепи: Обязательно установите предохранитель номиналом, соответствующим нагрузке (обычно 3-5А), как можно ближе к источнику питания (АКБ или плюсовой шине).
6. Подключение к датчику/лампе: Надежно соедините свободный конец проложенного провода с сигнальным проводом от датчика давления масла или с контактом «+» контрольной лампы (в зависимости от схемы). Второй контакт лампы подключается к «массе».

Элемент	Рекомендация	Примечание
Сечение провода	0.75 - 1.0 мм²	Медный многожильный в изоляции
Защита	Предохранитель 3-5А	Обязательно, ставится возле источника +12В
Тип подключения к замку	Через реле (предпочтительно)	Снижает нагрузку на контакты замка
Контакт замка	IGN/ON или ACC	+12В только при включенном зажигании
Маркировка провода	Сигнальный	Для удобства идентификации в дальнейшем

Критически важно: Никогда не подключайте сигнальный провод датчика давления напрямую к «плюсу» аккумуляторной батареи без защиты цепи предохранителем и без прохождения через замок зажигания или реле, управляемое замком. Это приведет к постоянному питанию цепи сигнализации и разряду АКБ.

Перед окончательной сборкой проверьте работу сигнальной лампы: при включенном зажигании и незаведенном двигателе лампа давления масла должна гореть. После запуска двигателя и установления давления лампа должна погаснуть. Использование тестера или мультиметра на всех этапах подключения гарантирует точность и безопасность.

Правильное подключение "массы" указателя к кузову

Качество контакта "массы" напрямую определяет точность показаний механического указателя давления масла. Ненадежное или окисленное соединение вызывает ложные колебания стрелки, занижение значений или полный отказ прибора.

Провод массы должен подключаться к чистой неокрашенной металлической поверхности кузова или блока цилиндров. Использование штатных точек крепления других электроузлов (например, генератора) допустимо только при гарантии идеального контакта и отсутствия коррозии под крепежом.

Ключевые этапы подключения

Подготовка поверхности:

• Зачистите точку подключения до блеска напильником или абразивной бумагой
• Обезжирьте контакт растворителем (уайт-спирит, бензин "калоша")
• Нанесите токопроводящую смазку для защиты от окисления

Типичные ошибки:

1. Крепление на окрашенные/загрязненные поверхности
2. Использование слишком тонкого провода (рекомендуется сечение от 1.5 мм²)
3. Незащищенные клеммы от влаги

Материал контакта	Рекомендуемое решение
Омедненная клемма	Дополнительная шайба-звездочка
Алюминиевый кузов	Латунная вставка в точку крепежа

После монтажа проверьте падение напряжения на участке "указатель-кузов": значение выше 0.2 В указывает на необходимость улучшения контакта. Используйте отдельный болт/шпильку вместо саморезов – резьбовое соединение обеспечивает оптимальное прижатие.

Особенности фиксации капиллярной трубки на тыльной стороне указателя

Фиксация капиллярной трубки требует особого внимания к герметичности соединения, так как любая разгерметизация приведет к некорректным показаниям или полному выходу указателя из строя. Трубка крепится к штуцеру на тыльной стороне прибора через резьбовое соединение, которое обязательно уплотняется фторопластовой лентой (ФУМ) или специальной анаэробной нитью.

При затяжке гайки фитинга необходимо соблюдать рекомендуемый производителем момент усилия – чрезмерное усилие может повредить латунный штуцер или деформировать капилляр, а недостаточное вызовет утечку масла. Контролируйте отсутствие перегибов и натяжения трубки после фиксации, обеспечив плавный изгиб радиусом не менее 50 мм.

Ключевые требования к монтажу

• Использование динамометрического ключа для соблюдения точного момента затяжки (обычно 10-15 Н·м)
• Обязательная укладка защитной петли из капилляра перед штуцером для компенсации вибраций
• Защита трубки от контакта с острыми кромками кузова или подвижными элементами двигателя

Тип уплотнителя	Преимущества	Ограничения
ФУМ-лента	Устойчивость к температурам, химическая инертность	Риск надрыва при перетяжке
Анаэробный герметик	Равномерное распределение, заполнение микронеровностей	Требует полной очистки поверхностей

После установки обязательно выполните проверку герметичности системы под рабочим давлением, контролируя область соединения визуально и с помощью ветоши – появление масляных пятен свидетельствует о необходимости повторной обтяжки. Избегайте монтажа трубки вблизи выпускного коллектора и вращающихся деталей ГРМ.

Заправка гидравлической системы маслом (при необходимости)

Перед заполнением системы убедитесь, что механический указатель давления масла корректно установлен и соединения герметичны. Используйте только масло, рекомендованное производителем двигателя для гидравлических контуров – несоответствие вязкости или типа жидкости исказит показания датчика.

Заправку выполняйте через штатную горловину маслозаливной системы малыми порциями, контролируя уровень щупом. Избегайте резкого вливания больших объемов – это провоцирует образование воздушных пробок в магистралях, которые нарушат точность измерений давления указателем.

Ключевые этапы процедуры

1. Прогрейте двигатель до рабочей температуры (если долив требуется после ремонта).
2. Отключите зажигание и дайте маслу стечь в картер (2-3 минуты).
3. Долейте масло до отметки MAX на щупе, не превышая уровень.
4. Запустите двигатель на холостом ходу 1-2 минуты для циркуляции масла.
5. Проверьте герметичность соединений указателя давления визуально и по показаниям прибора.

Контрольный параметр	Требование
Тип масла	Соответствие спецификации двигателя
Уровень после заправки	Между MIN/MAX на прогретом двигателе
Давление на холостом ходу	Не ниже значений в технической документации

После заправки обязательно выполните пробную поездку с контролем показаний указателя. Резкие скачки давления, медленная реакция стрелки или постоянные нулевые значения свидетельствуют о наличии воздуха в системе, негерметичности магистралей либо неисправности самого датчика.

Пошаговая опрессовка системы давления перед запуском двигателя

Проверка герметичности системы смазки обязательна после замены датчика или ремонта масляных магистралей. Игнорирование этапа приводит к риску масляного голодания и поломке двигателя при первом запуске.

Для процедуры потребуется ручной опрессовочный насос с манометром и переходник, соответствующий резьбе штатного датчика давления. Работы выполняются на холодном двигателе без подачи искры и топлива.

Порядок действий

1. Снимите штатный датчик давления масла, очистите посадочное место от загрязнений.
2. Установите переходник насоса в отверстие для датчика, используя установочную шайбу или герметик при необходимости.
3. Подключите шланг опрессовочного насоса к переходнику, убедитесь в отсутствии перегибов.
4. Прокачайте насосом давление до значения, указанного в техдокументации авто (обычно 2-7 бар).
5. Зафиксируйте давление на 5-7 минут, наблюдая за показаниями манометра:
   • Стабильные показатели – система герметична
   • Падение давления – поиск утечек
6. Обследуйте ключевые точки при падении давления:

   Зона проверки	Визуальные признаки
   Прокладка поддона	Капли масла по стыку
   Масляный фильтр	Запотевание на корпусе
   Передний сальник	Следы масла у шкива коленвала
   Задний сальник	Подтёки на стыке КПП и двигателя

7. Устраните выявленные дефекты, повторите опрессовку до стабильного результата.
8. Снимите оборудование, установите механический указатель или штатный датчик с динамометрическим ключом.

Важно: Давление при опрессовке не должно превышать максимальное рабочее значение для конкретного двигателя. При отсутствии данных в документации используйте диапазон 4-5 бар.

Контроль отсутствия утечек масла в местах резьбовых соединений

После установки механического указателя обязателен тщательный визуальный осмотр всех резьбовых соединений (датчика, адаптера, шланга). Проверьте плотность прилегания элементов и отсутствие видимых дефектов: трещин, перекосов или следов заводского брака. Убедитесь, что резьба полностью зафиксирована рекомендованным моментом затяжки, исключая как недотяг, так и пережатие.

Запустите двигатель на 5-10 минут для прогрева масляной системы до рабочей температуры. Повторно обследуйте соединения при работающем моторе, уделяя внимание стыкам и зоне под штуцером. Используйте чистую ветошь для протирки проверяемых участков – это поможет выявить даже незначительные подтеки. Особую бдительность проявляйте в труднодоступных местах, где утечки часто остаются незамеченными.

Алгоритм действий при обнаружении утечки

1. Остановите двигатель и дайте маслу стечь в поддон.
2. Ослабьте соединение, полностью удалите остатки старого герметика или фум-ленты.
3. Нанесите новый герметик (анаэробный или высокотемпературный) на чистую сухую резьбу, избегая избытка.
4. Повторно затяните с контролем момента, указанного производителем.
5. Проведите цикл проверки заново после полимеризации герметика.

При повторном появлении течи замените дефектные компоненты: поврежденные штуцеры, сорванную резьбу датчика или треснувшие адаптеры. Игнорирование микроутечек приводит к падению давления в системе, загрязнению подкапотного пространства и риску возгорания.

Тип соединения	Рекомендуемое уплотнение	Критичность утечки
Датчик → адаптер	Медное кольцо/алюминиевая шайба	Высокая (прямой контакт с магистралью)
Адаптер → блок двигателя	Резьбовой герметик	Критичная (высокое давление)
Шланг → штуцер датчика	Обжимная муфта	Средняя (низкое давление в линии)

Особенности калибровки механической стрелки при первом запуске

После физической установки манометра и подключения магистрали к двигателю, перед первым пуском силового агрегата необходимо сбросить показания стрелки до нуля. Для этого используется калибровочный винт, расположенный на тыльной стороне корпуса прибора. Вращение винта против часовой стрелки при выключенном двигателе позволяет установить стрелку точно на нулевую отметку шкалы, исключая влияние остаточного напряжения пружинного механизма.

Запуск двигателя осуществляется на холостых оборотах с последующим прогревом до рабочей температуры. В течение первых 3-5 минут работы контролируется поведение стрелки: плавность хода без залипаний и скачков. Параллельно выполняется визуальная проверка герметичности соединений на отсутствие подтекания масла в местах резьбовых фитингов или под уплотнительной шайбой датчика.

Ключевые этапы первичной верификации

1. Сравнение с эталоном: Замер давления электронным диагностическим сканером или контрольным манометром при 2000 об/мин. Допустимое расхождение со штатным прибором – не более ±0,1 Бар.
2. Проверка инерционности: Резкое повышение оборотов до 4000 с фиксацией времени установки стрелки в максимальное положение (норма: 1-2 секунды).
3. Тест на виброустойчивость: При работе двигателя на 3000 об/мин стрелка не должна демонстрировать колебания более ±0,05 Бар.

Параметр	Требуемое значение	Метод контроля
Нулевое положение	±0,05 Бар	Визуальная калибровка винтом
Рабочее давление (ХХ)	0,8-1,2 Бар*	Сверка с цифровым манометром
Погрешность линейности	≤3% от шкалы	Замеры в 3 точках диапазона

*Значения зависят от модели двигателя и вязкости масла

При обнаружении отклонений выполняется повторная калибровка или замена неисправного узла. Особое внимание уделяется состоянию капиллярной трубки – перегибы или заломы приводят к завышенным показаниям. После успешной проверки манометр фиксируется в положении, обеспечивающем беспрепятственный обзор шкалы водителем.

Диагностика правильности показаний на холостых оборотах

После установки механического указателя давления масла запустите двигатель и прогрейте его до рабочей температуры. Дождитесь стабилизации оборотов холостого хода, исключив влияние вспомогательных систем (кондиционер, фары).

Снимите показания прибора при минимальных устойчивых оборотах коленчатого вала. Сравните полученное значение с техническими требованиями производителя двигателя – типичный диапазон для бензиновых ДВС составляет 0.8-1.5 бар, для дизельных 1.2-2.0 бар.

Критерии оценки корректности работы

• Нулевое значение: Проверьте целостность маслопровода, герметичность соединений, работоспособность датчика
• Колебания стрелки: Указывет на воздушные пробки в магистрали или низкий уровень масла
• Превышение нормы: Возможна неисправность редукционного клапана или засорение масляных каналов

При отклонениях выполните контрольную проверку эталонным манометром, подключив его параллельно основному указателю. Разница в показаниях более 10% свидетельствует о необходимости калибровки или замены механического указателя.

Проверка показаний под нагрузкой на различных режимах работы ДВС

После монтажа механического указателя критически важно проверить точность его работы при реальной нагрузке на двигатель. Статическая проверка на холостых оборотах недостаточна, так как давление масла существенно изменяется в зависимости от скорости вращения коленчатого вала и температурных условий.

Основная цель – убедиться, что указатель корректно отражает параметры во всем рабочем диапазоне силового агрегата и своевременно сигнализирует о падении давления ниже опасного минимума. Это требует последовательного тестирования на нескольких стандартных режимах.

Порядок и ключевые этапы проверки

Процедура выполняется на прогретом до рабочей температуры двигателе в следующей последовательности:

1. Холостой ход: Фиксируйте показания при минимальных устойчивых оборотах. Сравните значение с техтребованиями производителя ДВС (обычно 0.5-1.5 Бар).
2. Средние обороты (2000-3000 об/мин): Плавно повышайте обороты, отслеживая рост давления. Убедитесь в отсутствии скачков стрелки или запаздывания реакции.
3. Максимальные рабочие обороты: Кратковременно выведите двигатель на режим, близкий к красной зоне тахометра. Давление должно достигать верхнего порога, предусмотренного для данной модели (часто 4-7 Бар), без превышения максимума шкалы указателя.
4. Сброс нагрузки: Резко сбросьте газ до холостого хода. Стрелка должна плавно и быстро вернуться к значению, зафиксированному в п.1, без залипаний.

Критерии корректной работы:

• Плавное, без рывков, движение стрелки при изменении оборотов
• Соответствие показаний заводским нормативам давления для каждого режима
• Отсутствие колебаний стрелки при стабильных оборотах
• Мгновенная реакция на аварийное падение давления (проверяется имитацией отказа датчика)

Важно! При обнаружении расхождений более 10-15% от эталонных значений или нестабильности показаний проверьте:

Возможная причина	Объект диагностики
Загрязнение масляных каналов	Масляный фильтр, редукционный клапан
Проблемы с проводкой	Целостность капиллярной трубки, герметичность соединений
Неисправность датчика	Калибровка манометра, механический износ

Устранение вибрации стрелки при работе двигателя

Вибрация стрелки механического указателя давления масла возникает из-за передачи высокочастотных пульсаций масляной системы двигателя через капиллярную трубку. Это ухудшает точность считывания показаний и ускоряет износ механизма. Основная причина – отсутствие демпфирования гидравлических колебаний в контуре "двигатель–датчик–стрелка".

Эффективное подавление вибрации требует комплексного подхода, начиная с проверки герметичности соединений и состояния масла. Необходимо исключить механические дефекты трубки и измерительного блока, после чего применять специализированные технические решения для сглаживания импульсов давления.

Методы стабилизации показаний

Для минимизации колебаний стрелки применяют следующие решения:

• Установка импульсной гасительной трубки – медная спираль диаметром 5-7 см перед датчиком, выполняющая роль гидроамортизатора.
• Монтаж дроссельной шайбы с калиброванным отверстием (0.6-1.2 мм) между капилляром и двигателем для снижения амплитуды пульсаций.
• Использование демпферов-аккумуляторов мембранного типа, устанавливаемых в разрыв магистрали.

Важно: При модернизации системы запрещено уменьшать номинальный проходной диаметр основной линии более чем на 15% – это провоцирует запаздывание показаний.

Метод	Эффективность	Сложность монтажа
Гасительная трубка	Средняя	Низкая
Дроссельная шайба	Высокая	Средняя
Мембранный демпфер	Максимальная	Высокая

После установки демпфирующих элементов выполните контрольный запуск двигателя с поэтапным повышением оборотов. Допускаются кратковременные колебания стрелки в зоне высоких RPM (выше 4500 об/мин), но в рабочем диапазоне 800-3000 об/мин показания должны оставаться стабильными.

Защита клемм подключения от окисления диэлектрическим составом

Окисление клеммных соединений механического указателя давления масла провоцирует рост переходного сопротивления, что ведёт к искажению сигналов датчика и некорректным показаниям на приборной панели. Особенно критична эта проблема в условиях высокой влажности, перепадов температур или эксплуатации в агрессивных средах.

Диэлектрические составы на основе силиконов или специализированных синтетических масел формируют на поверхности контактов эластичный барьер, блокирующий доступ кислорода и паров воды. При этом они не препятствуют прохождению электрического тока благодаря контролируемой электропроводности, сохраняя целостность сигнала от датчика к указателю.

Порядок обработки и ключевые требования

Нанесение защитного состава выполняется после механической зачистки контактов и надёжной обжимки клемм:

1. Обезжиривание поверхностей спиртовым раствором
2. Нанесение тонкого слоя состава кистью или аэрозолем
3. Полимеризация при комнатной температуре (15-30 минут)

Критичные параметры при выборе средства:

• Термостойкость (от -40°C до +150°C)
• Отсутствие кислотных компонентов
• Антикоррозийные присадки
• Диэлектрическая прочность ≥15 кВ/мм

Тип состава	Особенности	Срок защиты
Силиконовая паста	Вытесняет влагу, легко обновляется	2-3 года
Аэрозольный лак	Образует твёрдую плёнку, сложное удаление	5+ лет

Контроль состояния покрытия обязателен при каждом ТО – отслоение или растрескивание слоя требует повторной обработки. Избыточное нанесение состава недопустимо: попадание на чувствительные элементы датчика может нарушить его работу.

Правила замены масла с сохранением целостности капиллярной трубки

Перед сливом отработанного масла критически важно обеспечить безопасное положение капиллярной трубки механического указателя. Трубка должна быть надёжно зафиксирована, исключая её контакт с горячими элементами двигателя, острыми кромками кузовных деталей или движущимися частями подъемного оборудования. Любое неосторожное смещение или перегиб при перемещении автомобиля на подъемнике или яму создаёт риск повреждения тонкостенного капилляра.

При откручивании масляного фильтра и сливной пробки соблюдайте максимальную осторожность в зоне расположения трубки. Используйте ветошь или защитные кожухи для экранирования капилляра от возможных брызг горячего масла. Запрещено использовать трубку в качестве рукоятки для поддержки или применять к ней любое физическое усилие при работе с ключами или другими инструментами в подкапотном пространстве.

Ключевые этапы безопасной замены

Строго придерживайтесь следующей последовательности действий:

1. Очистка зоны работ: Удалите грязь вокруг сливной пробки и масляного фильтра сухой ветошью. Это предотвратит попадание абразивных частиц на трубку.
2. Визуальный контроль: Перед началом работ осмотрите трассировку трубки на предмет существующих перегибов, потертостей или следов контакта с подвижными элементами (ремень ГРМ, вентилятор).
3. Слив масла:
   • Подставьте емкость достаточного объема под сливное отверстие.
   • Контролируйте траекторию струи масла – она не должна попадать на трубку.
   • Используйте воронку с длинным носиком для точного направления потока.
4. Замена фильтра:
   • При отворачивании фильтра придерживайте корпус рукой для предотвращения его падения.
   • Перед установкой нового фильтра смажьте резиновое уплотнительное кольцо чистым маслом.
   • Затягивайте фильтр строго с моментом, указанным производителем (обычно вручную + 3/4 оборота).
5. Заливка масла: Используйте лейку с гибким носиком. Не допускайте проливов масла на трубку или её фитинги. Сразу удаляйте случайные капли.
6. Запуск и проверка: После замены запустите двигатель на 1-2 минуты. Проверьте:
   • Отсутствие утечек масла в местах соединений трубки.
   • Плавный подъем стрелки указателя до рабочего значения.
   • Отсутствие вибраций или касаний трубки о другие компоненты.

Запрещенные действия:

Действие	Риск для трубки	Альтернатива
Резкий изгиб под острым углом (<90°)	Перелом, закупорка капилляра	Плавный изгиб с большим радиусом
Натяжение трубки при монтаже	Отрыв от датчика/указателя, деформация	Укладка с небольшим запасом длины
Использование острых фиксаторов (стяжки, проволока)	Перетирание оболочки	Пластиковые хомуты с мягкой подкладкой
Попытки ремонта повреждений пайкой/обжимом	Ненадежность, искажение показаний	Замена трубки в сборе

Помните: Капиллярная трубка не подлежит ремонту. При обнаружении вмятин, перекручиваний, утечек масла или отсутствия показаний на указателе после замены масла, узел (датчик + трубка + указатель) подлежит обязательной замене в сборе. Использование герметиков или механических зажимов для устранения течи недопустимо и опасно.

Регламент профилактической проверки герметичности соединений

Проверка герметичности соединений механического указателя давления масла проводится каждые 15 000 км пробега или раз в 12 месяцев, в зависимости от условий эксплуатации. Обязательно выполняется при плановом ТО или после замены масляных магистралей для исключения микротрещин и ослабления затяжки.

Контроль осуществляется на холодном двигателе через 10-15 минут после остановки для стабилизации давления. Требуется визуальный осмотр всех точек подключения: от масляного канала блока цилиндров до штуцера датчика и трубопроводов. Особое внимание уделяется зонам изгибов трубок и резьбовым фитингам.

Пошаговая процедура проверки

1. Очистить ветошью соединения от загрязнений и остатков масла
2. Обработать стыки аэрозольным герметиком-индикатором (например, Wurth S 440)
3. Запустить двигатель и прогреть до рабочей температуры (80-90°C)
4. Проверить участки нанесения состава под УФ-лампой:
   • Зеленое свечение указывает на утечку
   • Отсутствие свечения подтверждает герметичность
5. Затянуть крепления динамометрическим ключом с усилием:

   Тип соединения	Момент затяжки (Н·м)
   Резьбовой штуцер 1/8" NPT	12-15
   Бандажный хомут	4-6
   Фланец датчика	20-25

При обнаружении мокрых потёков или пузырей в зонах соединений, компоненты подлежат замене. Повторная герметизация старых уплотнителей не допускается – используются только новые медные шайбы или фторопластовые прокладки. После ремонта обязателен контрольный запуск двигателя с повторной обработкой индикатором.

Типовые неисправности и методы их диагностики

Наиболее распространённой проблемой механических указателей давления масла является отсутствие или некорректное отображение показаний. Это проявляется как постоянное нулевое значение, хаотичные колебания стрелки или завышенные/заниженные показания при запущенном двигателе. Первичная диагностика требует проверки уровня и состояния моторного масла, так как недостаточный уровень или сильное загрязнение напрямую влияют на давление в системе.

Второй частой неисправностью выступают утечки масла в местах соединений. Они возникают из-за повреждения уплотнительных элементов (колец, шайб, резьбовых герметиков), перекоса датчика или трубки, либо механических дефектов капиллярной линии. При визуальном осмотре подкапотного пространства и места установки указателя легко выявить масляные потёки, следы капель или запотевания на разъёмах и фитингах.

Диагностика компонентов системы

Для локализации проблемы выполните последовательную проверку элементов:

1. Тестирование датчика: Отсоедините капиллярную трубку от датчика и запустите двигатель на 2-3 секунды. Отсутствие вытекания масла укажет на засорение маслоприёмника или неисправность масляного насоса.
2. Проверка капилляра: Осмотрите трубку на перегибы, изломы и следы контакта с подвижными частями. Подсоедините к трубке контрольный манометр – расхождение показаний подтвердит повреждение капилляра.
3. Контроль указателя: Снимите приборную панель и проверьте целостность механического привода стрелки. Заедание в подшипниках, деформация шестерёнок или обрыв тяги требуют замены указателя.

Критично проверить герметичность всей магистрали. Нанесите мыльный раствор на стыки и фитинги при работающем двигателе – появление пузырей укажет на точки утечки. Для точной оценки давления в системе используйте эталонный манометр, подключённый параллельно к штатному датчику.

Симптом	Возможная причина	Способ проверки
Стрелка на нуле	Обрыв капилляра, засор датчика	Контроль подачи масла к трубке
Колебания стрелки	Воздух в магистрали, износ подшипников указателя	Прокачка системы, проверка люфта стрелки
Постоянно завышенные показания	Загрязнение капилляра, неисправность пружинного механизма	Замер эталонным манометром, визуальный осмотр

Учитывайте риски повреждения при установке: передавливание капилляра хомутами, применение избыточной силы при затяжке фитингов или несовместимость резьбовых соединений. Всегда сверяйте параметры вкручивания датчика (шаг резьбы, диаметр) с требованиями производителя двигателя.

Безопасная утилизация компонентов при демонтаже системы

При демонтаже механического указателя давления масла образуются компоненты, требующие особых условий утилизации из-за потенциального вреда для экологии и здоровья. Масляные остатки в трубках и корпусе датчика, металлические элементы с покрытиями и уплотнители из синтетических материалов не могут выбрасываться с бытовыми отходами.

Строго запрещено сжигание деталей или слив отработанного масла в почву, канализацию или водоемы. Несоблюдение правил утилизации влечет административную ответственность согласно ФЗ №89 "Об отходах производства и потребления" и нарушает требования технического регламента Таможенного союза ТР ТС 030/2012.

Порядок действий при утилизации

1. Сбор масляных остатков: слить масло в герметичный химически стойкий контейнер через специальное дренажное отверстие.
2. Сортировка компонентов:
   • Металлические части (корпус, пружины)
   • Полимерные элементы (уплотнители, шланги)
   • Электронные компоненты (если есть сигнальные модули)
3. Обезжиривание металла: промыть детали ацетоном или спецрастворами в вентилируемом помещении.

Тип отхода	Способ утилизации	Класс опасности
Отработанное масло	Передача лицензированным нефтесборщикам	III (умеренно опасный)
Загрязнённые ветошь/салфетки	Промышленные инсинераторы	IV (малоопасный)
Медные трубки	Переплавка на металлоприёмных пунктах	V (практически неопасный)

Металлические корпуса после обезжиривания сдаются как лом черных/цветных металлов. Полимерные уплотнители передаются организациям, специализирующимся на переработке резинотехнических изделий. Все операции выполняются в перчатках и респираторах из-за риска контакта с токсичными продуктами деградации масла.

Список источников

При подготовке статьи об установке механического указателя давления масла использовались проверенные технические материалы, обеспечивающие достоверность информации. Особое внимание уделялось аспектам совместимости компонентов и безопасности монтажа.

Ниже представлен перечень ключевых источников, на основе которых сформированы рекомендации по выбору, подключению и эксплуатации приборов. Данные охватывают спецификации производителей и отраслевые стандарты.

• Технические руководства производителей манометров (VDO, Autometer, Bosch) по установке механических датчиков давления масла
• Инструкции по эксплуатации двигателей внутреннего сгорания для определения точек врезки в масляную магистраль
• Справочники по автомобильной метрологии: требования к классам точности приборов контроля давления
• Промышленные стандарты DIN 16086 по присоединительным резьбам для измерительных приборов
• Методические рекомендации SAE J267 по монтажу механических контрольных приборов в двигателях
• Отчёты об испытаниях термостойкости капиллярных трубок в условиях моторного отсека
• Анализ типовых ошибок подключения из технических бюллетеней автосервисов

Видео: Ч2. Установка механического указателя давления масла


• Замена двигателя ЛУАЗ на ВАЗ

• Присадки в масло - польза или лишние траты для мотора? Проверенные советы

• Лампы Филипс для автомобиля - характеристики и мнения
