Замена двигателя ЛУАЗ на ВАЗ

Статья обновлена: 18.08.2025

Замена штатного двигателя на силовой агрегат от автомобилей ВАЗ – распространённая модификация среди владельцев ЛУАЗов, направленная на существенное повышение мощности и надёжности внедорожника.

Данная процедура требует тщательной подготовки и понимания технических нюансов, поскольку предполагает серьёзное вмешательство в конструкцию транспортного средства.

В статье детально рассмотрены основные этапы адаптации двигателей ВАЗ классического или переднеприводного семейства к раме ЛУАЗа, включая вопросы совместимости систем крепления, модификации трансмиссии и решения проблем с коммуникациями.

Подготовка рабочего места и инструментов

Обеспечьте устойчивую ровную площадку с возможностью безопасного подъема автомобиля – оптимально использование смотровой ямы или подъемника. Освободите периметр вокруг ЛуАЗа от посторонних предметов, организуйте яркое освещение рабочей зоны и проверьте вентиляцию помещения.

Соберите комплект защитных средств: очки, перчатки, ветошь и емкость для слива технических жидкостей. Подготовьте подставки под двигатель (деревянные бруски/домкраты) и тележку для перемещения силового агрегата, убедитесь в наличии огнетушителя.

Необходимый инструментарий

• Головки и ключи: набор рожковых, накидных, торцевых ключей (8-22 мм), трещотка с удлинителями
• Специнструмент: съемник шкивов ГРМ, съемник шаровых опор, стяжки пружин
• Гидравлика: домкрат (3-5 т), страховочные подставки, козлы
• Электрооборудование: дрель с набором сверл, мультиметр, паяльник
• Крепеж: хомуты, медный герметик, набор болтов/гаек М8-М14

Критически важно: заранее промаркируйте все снятые разъемы и трубопроводы – используйте бирки или цветную изоленту. Проверьте комплектность переходных пластин для крепления мотора ВАЗ к штатным лонжеронам ЛуАЗа.

Демонтаж старых элементов подкапотного пространства

Отсоедините клеммы аккумулятора, начиная с отрицательной, для исключения коротких замыканий. Слейте технические жидкости: охлаждающую из радиатора и блока цилиндров, моторное масло через сливную пробку поддона картера, тормозную жидкость из бачка главного цилиндра (при необходимости демонтажа узлов тормозной системы). Уберите жидкости, горюче-смазочные материалы и ветошь из зоны работ.

Демонтируйте воздушный фильтр в сборе с корпусом и патрубками, открутив крепежные хомуты и болты кронштейнов. Снимите генератор, ослабив натяжной болт и крепление к блоку цилиндров, предварительно отсоединив электрические разъемы и силовой провод. Отключите стартер, открутив крепежные болты и силовой кабель.

Порядок демонтажа ключевых систем

1. Топливная система:
   • Пережмите топливные шланги
   • Сбросьте давление в рампе через специальный клапан
   • Отсоедините топливопроводы от карбюратора/инжектора
   • Демонтируйте бензонасос
2. Охлаждение:
   • Ослабьте хомуты радиаторных патрубков
   • Снимите радиатор, отсоединив верхние кронштейны
   • Открутите водяной насос (при замене)
3. Выпускная система:
   • Обработайте болты крепления глушителя проникающей смазкой
   • Отсоедините приемную трубу от выпускного коллектора
   • Снимите кронштейны крепления глушителя к кузову

Элемент	Инструмент	Особенности
Карбюратор/Дроссель	Набор ключей	Заглушить впускные отверстия чистой ветошью
Проводка	Кусачки/изолента	Маркировать разъемы перед отсоединением
Приводы педалей	Гаечные ключи	Снять тяги акселератора и сцепления

Важно: Отсоедините все трубопроводы гидроусилителя руля (если установлен), предварительно слив жидкость. Снимите компрессор кондиционера (при наличии), не перегибая магистрали. Фиксируйте снятые узлы на стеллажах для сохранности и исключения повреждений.

Освободите пространство вокруг двигателя, демонтировав мешающие кронштейны кузова. Проверьте отсутствие подключенных коммуникаций перед финальным извлечением силового агрегата. Удалите остатки герметиков и уплотнений с посадочных плоскостей креплений.

Слив технических жидкостей из двигателя ЛуАЗ

Перед демонтажем силового агрегата необходимо полностью освободить его от эксплуатационных жидкостей во избежание утечек и загрязнений. Начинают процедуру с прогрева двигателя до рабочей температуры (70-90°C) для снижения вязкости технических жидкостей и ускорения слива. Обязательно подготовьте чистую тару для сбора ОЖ и масла объемом не менее 6-8 литров.

Установите автомобиль на ровную площадку с твердым покрытием, зафиксируйте колеса противооткатными упорами. Откройте капот и крышку расширительного бачка охлаждающей системы для сброса давления. Снимите защиту картера двигателя при ее наличии для обеспечения доступа к сливным пробкам.

Порядок слива жидкостей

1. Охлаждающая жидкость (ОЖ):
   • Подставьте емкость под сливную пробку радиатора (расположена в нижнем бачке)
   • Аккуратно выверните пластиковую пробку, контролируя направление потока
   • После опорожнения радиатора переместите емкость под сливную пробку блока цилиндров (обычно на левой стороне блока)
   • Выкрутите металлическую пробку ключом на 13-14 мм, слейте остаток ОЖ
2. Моторное масло:
   • Подставьте широкую емкость под сливное отверстие поддона картера
   • Ключом на 17 мм открутите сливную пробку (предварительно очистите область вокруг нее)
   • Дайте маслу стечь в течение 15-20 минут, контролируя полноту слива
   • Протрите магнитный элемент пробки от металлической стружки

Жидкость	Объем (л)	Тип сливной пробки	Ключ
Охлаждающая	7.5-8.0	Пластиковая (радиатор) / Металлическая (блок)	Ручная / 13-14 мм
Моторное масло	3.8-4.0	Металлическая с магнитом	17 мм

После завершения слива закрутите все пробки с новыми уплотнительными шайбами (рекомендуется замена). Утилизируйте отработку в специализированных пунктах приема. Проверьте отсутствие капель жидкости на патрубках и соединениях перед началом демонтажных работ с двигателем.

Отсоединение систем питания и охлаждения

Отключите топливный насос или бензонасос, пережав подачу топлива и сняв электрические разъёмы питания. Ослабьте хомуты топливных шлангов на карбюраторе/рампе форсунок и аккуратно снимите шланги, избегая пролива горючего. Демонтируйте воздушный фильтр в сборе с корпусом, отсоединив все подводящие патрубки и крепления.

Слейте охлаждающую жидкость из радиатора и блока цилиндров через предусмотренные сливные пробки. Ослабьте хомуты и отсоедините верхний/нижний патрубки радиатора, шланги отопителя салона и расширительного бачка. Снимите термостат или его кожух при необходимости доступа к креплениям двигателя.

Ключевые этапы демонтажа

• Электрика: Снимите клеммы с катушки зажигания, датчика Холла и генератора
• Газоотвод: Отсоедините шланг вакуумного усилителя тормозов
• Дренаж: Удалите остатки ОЖ из рубашки охлаждения через открытые патрубки

Система	Компоненты для демонтажа
Питание	Топливные магистрали, карбюратор/форсунки, дроссельная заслонка
Охлаждение	Патрубки радиатора, помпа, термостат, датчик температуры

1. Заглушите отсоединённые топливопроводы пластиковыми заглушками
2. Промаркируйте снятые шланги охлаждения для последующей сборки
3. Проверьте отсутствие натяжения остающихся проводов перед извлечением двигателя

Демонтаж выхлопной системы штатного двигателя

Отсоедините глушитель от резонатора, выкрутив болты крепления фланцевого соединения. При закисании резьбы обработайте крепеж проникающей смазкой. Если болты не поддаются, используйте болгарку для среза.

Снимите кронштейны крепления глушителя к кузову, открутив гайки или высверлив заклепки. Подоприте выхлопную трубу перед финальным демонтажем, чтобы избежать деформации элементов.

Последовательность работ

1. Ослабьте хомуты соединения приемной трубы с коллектором и катализатором/резонатором
2. Отсоедините кислородные датчики:
   • Отключите электрические разъемы
   • Выкрутите лямбда-зонды спецключом
3. Демонтируйте кронштейны:

   Элемент	Тип крепежа
   Глушитель	Резиновые подвесы + скобы
   Резонатор	Болты М8 с пружинными шайбами

4. Аккуратно извлеките всю систему снизу автомобиля, контролируя положение термоэкранов
5. Заглушите открытые патрубки коллектора ветошью для защиты от мусора

Отключение электроцепей и проводки

Полностью обесточьте автомобиль: отсоедините минусовую клемму аккумуляторной батареи и заизолируйте её во избежание случайного контакта. Демонтируйте аккумулятор с посадочного места, предварительно ослабив крепёжную планку гайковёртом или ключом на 10 мм. Убедитесь в отсутствии напряжения в бортовой сети мультиметром перед началом работ.

Поочерёдно отключайте разъёмы датчиков и исполнительных механизмов штатного двигателя ЛУАЗ: катушки зажигания, генератора, стартёра, ДПКВ, ДПДЗ, ДМРВ, клапана адсорбера, форсунок и регулятора холостого хода. Маркируйте каждый разъём малярным скотчем с подписью назначения (например, "Датчик распредвала", "Топливная рампа"). Фиксируйте провода стяжками для предотвращения повреждения.

Ключевые системы для демонтажа

• Система зажигания: снимите высоковольтные провода со свечей и катушки, отсоедините разъём модуля зажигания.
• Топливоподача: перекройте подачу топлива, отключите разъём бензонасоса (часто расположен под задним сиденьем), отсоедините топливные шланги с обязательной защитой от пролива.
• Управление двигателем: демонтируйте ЭБУ, аккуратно вытащив его из монтажного места и отсоединив колодку проводов.
• Охлаждение и допоборудование: отключите разъёмы вентиляторов радиатора, датчиков температуры, компрессора кондиционера (при наличии).

Освободите жгуты от крепёжных хомутов кузовных деталей и поддона двигателя с помощью отвёртки или бокорезов. Извлеките проводку через технологические отверстия в щитке моторного отсека, контролируя целостность изоляции. Для сложных жгутов составьте схему подключения или сделайте фотофиксацию перед демонтажем.

Снятие приводов и трансмиссионных элементов

Отсоедините карданный вал от редуктора заднего моста, предварительно отметив взаимное положение фланцев маркером. Снимите крестовины кардана с помощью съёмника, демонтируйте промежуточную опору при её наличии. Ослабьте стопорные гайки ШРУСов передних приводов.

Выбейте шаровые пальцы рулевых тяг из поворотных кулаков съёмником. Выпрессуйте шкворни передней подвески специальным инструментом. Снимите ступичные подшипники, предварительно выкрутив ступичные гайки и сняв тормозные барабаны.

Демонтаж трансмиссионных компонентов

1. Открутите крепёж коробки передач к двигателю
2. Слейте масло из КПП через сливное отверстие
3. Отсоедините тросы сцепления и кулису переключения
4. Снимите стартер, отсоединив клеммы питания
5. Подоприте коробку домкратом и снимите опоры КПП

Критичные моменты:

• Не допускайте провисания кардана - фиксируйте его проволокой после отсоединения
• Заглушите открытые отверстия КПП чистыми ветошями для защиты от пыли
• Сохраняйте все стопорные шайбы и фиксаторы резьбовых соединений

Элемент	Инструмент	Момент затяжки (Нм)
Гайка ШРУСа	Головка 32 мм	180-220
Фланец кардана	Ключ 13 мм	45-55
Крепление КПП	Трещотка 17 мм	70-85

Подготовка подъёмного оборудования для извлечения мотора

Убедитесь в наличии надёжного подъёмного устройства: оптимально использовать таль или кран-балку с грузоподъёмностью не менее 500 кг. Проверьте исправность всех механизмов – тросов/цепей, крюков, строп и лебёдки. Обязательно осмотрите крепёжные точки на потолке или стапеле, они должны выдерживать вес двигателя с запасом.

Подготовьте силовые стропы с регулируемыми захватами или монтажные ремни для надёжной фиксации мотора. Рассчитайте длину строп с учётом высоты подъёма и удобства позиционирования. Заранее определите точку центра тяжести двигателя ВАЗ – обычно она смещена к задней части – чтобы избежать перекоса при подъёме.

Ключевые этапы подготовки

• Расчистка рабочей зоны: Уберите посторонние предметы, обеспечьте свободный ход подъёмника и место для отката шасси.
• Проверка инструмента: Подготовьте торцевые головки (17-19 мм), трещотки, удлинители и монтировки для отсоединения креплений.
• Фиксация автомобиля: Затяните ручной тормоз, подложите противооткатные башмаки под колёса, приподнимите переднюю часть домкратом.
• Защита кузова: Накройте крылья и радиатор плотным картоном или ветошью для предотвращения царапин.
• Пробный подвес: Зацепите стропы за проушины двигателя до откручивания последних болтов, слегка натяните трос для проверки балансировки.

Извлечение штатного двигателя из моторного отсека

Отсоедините клеммы аккумулятора, начиная с отрицательной. Слейте технические жидкости: охлаждающую через сливные пробки радиатора и блока, моторное масло через поддон, тормозную жидкость при необходимости демонтажа ГТЦ. Демонтируйте воздушный фильтр в сборе с корпусом и патрубками, отсоедините топливные шланги с предварительным сбросом давления в системе.

Отключите все электрические разъёмы датчиков (коленвала, температуры, масла), генератора, стартера и системы зажигания. Ослабьте хомуты и снимите шланги охлаждения (подводящие/отводящие к радиатору, печке). Открутите крепление выхлопной системы к выпускному коллектору. Выполните маркировку положения приводных ремней/цепей перед снятием.

Демонтаж навесного оборудования и силового агрегата

Действия выполняйте в строгой последовательности:

1. Ослабьте натяжитель и снимите ремни генератора, ГУР (при наличии), кондиционера
2. Отсоедините тросы привода дросселя и сцепления от КПП
3. Открутите стартер (2-3 болта) и генератор (верхнее/нижнее крепление)
4. Демонтируйте вентилятор охлаждения с муфтой или электроприводом

Критические этапы фиксации двигателя:

• Установите подъёмное устройство (таль/кран) с цепной стропой
• Зацепите стропы за штатные проушины ГБЦ и опоры поддона
• Слегка натяните цепи для снятия нагрузки с подушек

Отсоединение коробки передач:

1. Подоприте КПП домкратом	2. Открутите болты кожуха сцепления
3. Снимите нижние крепления двигателя	4. Выверните передние опорные кронштейны

Постепенно приподнимайте двигатель на 5-7 см, контролируя отсутствие натяжения оставшихся коммуникаций. Наклоните агрегат в сторону радиатора для вывода первичного вала КПП из зоны сцепления. Плавно извлеките силовой блок строго вертикально, избегая контакта с кузовными элементами. Разместите двигатель на подготовленной стапельной тележке.

Очистка и подготовка посадочных мест креплений

Тщательная очистка и подготовка всех точек крепления двигателя и коробки передач к кузову и подрамнику ЛУАЗ является критически важным этапом. От качества выполнения этих работ напрямую зависит надежность и безопасность последующей установки силового агрегата ВАЗ, а также виброакустический комфорт.

Пропуск или небрежность на этом шаге неизбежно приведет к проблемам: неправильной посадке двигателя, перекосу, повышенным вибрациям, ослаблению крепежа в процессе эксплуатации, ускоренной коррозии в местах контакта и, в худшем случае, к поломке креплений. Уделите подготовке максимум внимания.

Последовательность работ

1. Механическая очистка поверхностей:

• Точки крепления опор двигателя/КПП: Используйте металлические щетки (ручные или насадку на дрель/УШМ), скребки, наждачную бумагу для удаления старой краски, ржавчины, грязи, масляных пятен и остатков герметиков с площадок кузова/подрамника, где будут устанавливаться опоры.
• Резьбовые отверстия: Особое внимание уделите отверстиям под болты/шпильки крепления опор и кронштейнов. Тщательно вычистите резьбу от грязи, ржавчины и старой смазки.
• Сложные загрязнения/коррозия: При сильной коррозии или застарелых загрязнениях эффективно применение пескоструйной обработки или химических преобразователей ржавчины (с последующей обязательной промывкой и просушкой).

2. Восстановление резьбы:

• После очистки обязательно пройдите все резьбовые отверстия соответствующими метчиками. Используйте метрические метчики нужного размера (чаще всего М10, М12).
• Прогоняйте метчик плавно, без перекоса, смазывая его. Это удалит остатки загрязнений, восстановит правильный профиль резьбы и обеспечит легкое и надежное затягивание крепежа.

3. Обезжиривание:

• После механической очистки и прогонки резьбы тщательно обезжирьте все подготовленные поверхности. Используйте уайт-спирит, ацетон или специальный обезжириватель. Удалите все следы масла, смазки и чистящих средств.

4. Защита от коррозии:

• На очищенные и обезжиренные металлические поверхности (особенно места с удаленной краской и оголенным металлом) нанесите слой антикоррозионного грунта или консерванта (например, мовиль).
• Важно: Избегайте попадания грунта или консерванта внутрь резьбовых отверстий и на сами посадочные плоскости опор (где будет контакт с резиновой подушкой или металлом кронштейна опоры). Защищайте их малярным скотчем или ветошью.

5. Контроль состояния шпилек/болтов:

• Внимательно осмотрите старые шпильки и болты крепления (если они будут использоваться). Проверьте резьбу на предмет повреждений (смятость, сорванные витки), коррозии и усталостных трещин.
• При малейших сомнениях замените крепеж на новый, высокопрочный (класс прочности не ниже 8.8, предпочтительно 10.9 или 12.9).

Этап	Инструменты/Материалы	Критически важные моменты
Мех. очистка	Щетки металл., скребки, наждачка, пескоструй, УШМ	Полное удаление ржавчины, краски, грязи, масел
Восстановление резьбы	Метчики (М10, М12), смазка (машинное масло)	Прогонка всех отверстий, плавно и без перекоса
Обезжиривание	Уайт-спирит, ацетон, спец. обезжириватель	Тщательное удаление ВСЕХ следов масел и чистящих средств
Защита	Грунт, консервант (мовиль), малярный скотч	Защита металла, НЕ допускать попадания в резьбу/на посадочные плоскости!
Контроль крепежа	Визуальный осмотр, новые болты/шпильки	Замена поврежденного крепежа на высокопрочный

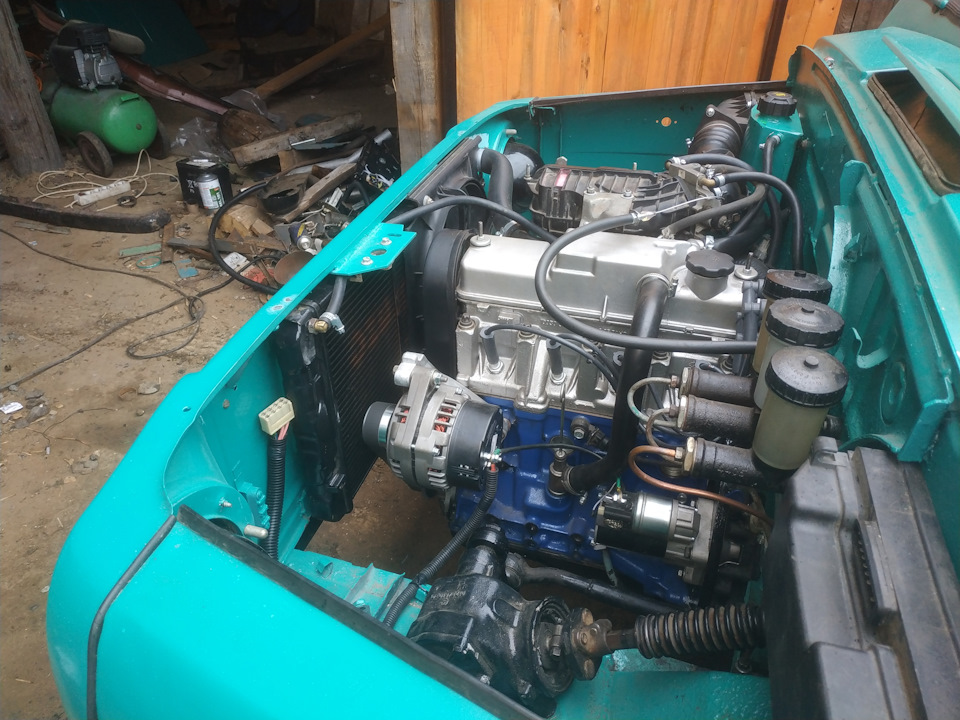

Адаптация опор двигателя ВАЗ к кузову ЛуАЗ

Штатные опоры двигателя ВАЗ не совместимы с посадочными точками на раме или кузове ЛуАЗа. Требуется проектирование и изготовление индивидуальных переходных элементов. Необходимо точно определить пространственное положение силового агрегата относительно коробки передач, приводов и рулевых тяг перед началом работ.

Основная сложность заключается в обеспечении жесткой фиксации мотора без вибраций и соблюдении соосности с трансмиссией. Используйте лазерный уровень или отвесы для точного позиционирования. Обязательно проверьте отсутствие контакта движущихся частей с кузовными элементами, топливными магистралями и тормозными трубками.

Изготовление и установка кронштейнов

Выполните следующие шаги:

1. Снимите старые опоры с двигателя ВАЗ и закрепите мотор на временных подставках в подкапотном пространстве ЛуАЗа.
2. Создайте шаблоны из плотного картона или фанеры, повторяющие контуры крепежных зон на блоке цилиндров и точках силового каркаса ЛуАЗа.
3. Перенесите контуры на металлические пластины толщиной не менее 5-8 мм. Вырежьте заготовки болгаркой, обработайте кромки.
4. Сформируйте кронштейны путем гибки или сварки элементов. Для усиления добавьте косынки в местах сварных швов.

При монтаже учитывайте:

• Обязательное использование резиновых демпферов от серийных опор ВАЗ для гашения вибраций.
• Проверку углов наклона двигателя (рекомендуется 30-35° для ЛуАЗ) во избежание масляного голодания.
• Запас 15-20 мм на возможную корректировку положения после пробной установки.

Материал	Требования	Инструмент
Сталь Ст3	Антикоррозийная обработка	Сварочный аппарат
Болты М10-М12	Класс прочности 8.8	Торец-ключи

После финальной сборки запустите двигатель на разных оборотах для проверки отсутствия резонанса. Уделите внимание равномерности затяжки всех крепежных элементов и периодически контролируйте состояние кронштейнов в процессе эксплуатации.

Корректировка расположения промежуточного вала

После фиксации двигателя ВАЗ на раме ЛуАЗа требуется обеспечить соосность коленчатого вала двигателя и редуктора заднего моста. Промежуточный вал (кардан) компенсирует смещение агрегатов, но его геометрия критична для вибраций и износа подвесного подшипника.

Стандартная длина вала ЛуАЗа не подходит из-за разницы в габаритах силовых агрегатов. Необходимо замерить расстояние между фланцем КПП ВАЗ и фланцем редуктора моста с точностью ±1 мм, учитывая рабочий ход подвесного подшипника (5-7 мм).

Порядок доработки

Основные этапы корректировки:

1. Демонтаж заводского вада: снимите защитные кожухи, открутите крепления фланцев и подвесного подшипника.
2. Расчёт длины:
   • Установите двигатель и КПП в проектное положение
   • Замерьте расстояние между центрами фланцев (A)
   • Добавьте запас на компенсацию хода подшипника: L = A + (5÷7) мм
3. Подбор/изготовление вала:

   Вариант	Действия	Особенности
   Готовый вал	Использовать укороченный вал от ГАЗели или УАЗа	Требует проверки совместимости шлицов
   Переделка штатного	Обрезка трубы и шлицов на токарном станке с последующей балансировкой	Обязательна динамическая балансировка!

4. Корректировка крепления подшипника: перенесите кронштейн на раму, обеспечив:
   • Параллельность вала оси движения
   • Отсутствие перекоса в местах соединения фланцев

После монтажа проверьте отсутствие биений при вращении вручную и тестовой поездке на малой скорости. Появление вибрации выше 60 км/ч указывает на ошибки в соосности или балансировке.

Установка переходника на коленвал для штатной муфты сцепления

Переходник необходим для совмещения шлицевого хвостовика коленчатого вала двигателя ВАЗ с конструкцией штатной муфты сцепления ЛуАЗ. Без этой детали передача крутящего момента на трансмиссию будет невозможна из-за несовпадения размеров и формы посадочных мест.

Изготовьте или приобретите стальной переходник-проставку, точно повторяющий внутренние шлицы коленвала ВАЗ и наружные шлицы луазовской муфты. Критически важна чистота обработки поверхностей и соблюдение соосности элементов для предотвращения вибраций.

Монтаж переходной проставки

Выполните установку в следующем порядке:

1. Обезжирьте посадочное отверстие переходника и фланец коленвала ВАЗ
2. Нанесите тонкий слой фиксирующего анаэробного герметика на конец коленвала
3. Наденьте переходник на вал строго перпендикулярно, используя монтажную оправку
4. Затяните центральный крепежный болт моментом 50-60 Н∙м (уточните для вашей модели ВАЗ)
5. Проверьте биение переходника индикаторной стойкой – допуск не более 0.05 мм

Важно: Глубина посадки должна обеспечивать зазор 0.5-1 мм между задней плоскостью переходника и блоком цилиндров для теплового расширения. После монтажа дайте герметику полимеризоваться согласно инструкции производителя.

Параметр	Требование
Материал	Легированная сталь 40Х
Твердость	HRC 28-32
Биение посадочного места	≤ 0.03 мм
Допуск соосности	0.02 мм

Перед установкой корзины сцепления убедитесь в свободном вращении переходника без заеданий. Категорически запрещается использование самодельных проставок без термообработки – это приведет к разрушению узла под нагрузкой.

Монтаж двигателя ВАЗ на подготовленные опоры

Совместите монтажные проушины двигателя ВАЗ с креплениями на заранее установленных опорах рамы ЛУАЗ. Плавно опустите силовой агрегат, контролируя параллельность расположения по отношению к продольной оси автомобиля. Убедитесь в точном совпадении отверстий крепежных кронштейнов двигателя и посадочных мест на опорах.

Установите штатные резинометаллические подушки двигателя ВАЗ в посадочные гнёзда опор. Временно зафиксируйте положение мотора болтами без затяжки, оставив возможность небольшого смещения для последующей регулировки. Проверьте зазоры между двигателем и элементами кузова (тоннель, радиатор, рулевая колонка) – минимальное расстояние должно составлять 15-20 мм.

Фиксация и контроль

1. Затяните крепёжные болты двигателя к опорам динамометрическим ключом в следующем порядке:
   • Передняя левая подушка: 50-60 Нм
   • Передняя правая подушка: 50-60 Нм
   • Задняя опора (поддон картера): 70-80 Нм
2. Проверьте отсутствие перекосов по контрольным точкам:

   Контрольный параметр	Допустимое отклонение
   Разность высот передних подушек	≤ 3 мм
   Смещение оси коленвала	≤ 2° относительно продольной оси

3. Запустите двигатель на холостых оборотах для проверки вибраций. При повышенной тряске ослабьте крепления и произведите юстировку положения подушек с помощью регулировочных шайб.

Совмещение валов двигателя и коробки передач ЛуАЗ

Точная соосность коленчатого вала двигателя ВАЗ и первичного вала коробки передач ЛуАЗ – критически важное условие для надежной работы силовой установки. Несоблюдение этого требования неизбежно приводит к вибрациям, ускоренному износу подшипников и сцепления, а также риску разрушения коробки передач или самого двигателя при эксплуатации.

Для решения задачи потребуется изготовить переходную плиту (пластину), компенсирующую разницу в посадочных размерах и положении двигателей. Плита должна обеспечить строго параллельное расположение осей коленвала ВАЗ и первичного вала КПП ЛуАЗ в горизонтальной и вертикальной плоскостях. Смещение по осям недопустимо, а допустимое угловое отклонение – не более 0.2°.

Ключевые этапы совмещения

Выполните следующие работы:

1. Замер посадочных плоскостей: Точно измерьте расстояние от оси коленвала ВАЗ до монтажных отверстий на блоке цилиндров и от оси первичного вала КПП ЛуАЗ до её крепежных точек.
2. Расчет смещений: Определите необходимые горизонтальные и вертикальные корректировки положения двигателя относительно коробки для достижения соосности.
3. Изготовление переходной плиты: Используйте сталь толщиной 8-12 мм. При проектировании учтите:
   • Разницу в межосевых расстояниях крепежных отверстий ВАЗ/ЛуАЗ
   • Требуемое смещение для центровки валов
   • Места для доступа к болтам сцепления
4. Контрольная сборка: Установите плиту на КПП, закрепите двигатель временными болтами. Проверьте соосность:
   • С помощью центровочных оправок, вставленных в шлицы валов
   • Путем измерения зазора между торцами валов по периметру (макс. отклонение 0.1 мм)

Параметр	Допустимое отклонение
Смещение осей по горизонтали/вертикали	0 мм
Угол между осями валов	≤ 0.2°
Зазор между торцами валов по окружности	≤ 0.1 мм
Биение собранного узла (на холостом ходу)	Отсутствие вибрации

Важно: Используйте только оригинальное сцепление ЛуАЗ с доработанным (расточенным) под вал ВАЗ посадочным отверстием или специально изготовленный переходной диск. После первой установки запустите двигатель без нагрузки (вывесив ведущие колеса) для проверки на вибрации.

Крепление болтовых соединений коробки передач

Перед установкой КПП на двигатель ВАЗ тщательно очистите поверхности прилегания блока цилиндров и картера сцепления от загрязнений и остатков старой прокладки. Проверьте состояние резьбовых отверстий в блоке – при необходимости восстановите метчиком резьбу и удалите стружку. Установите новую металлокомпозитную прокладку между двигателем и коробкой, совместив отверстия.

Нанесите тонкий слой герметика (типа Loctite 574) на посадочные шпильки, после чего аккуратно наденьте коробку передач на них, избегая перекоса. Временно зафиксируйте КПП двумя направляющими болтами диаметром 8 мм в верхних отверстиях. Убедитесь в свободном ходе первичного вала в шлицах диска сцепления.

Порядок и параметры затяжки

Используйте только оригинальные болты крепления ВАЗ (класс прочности 8.8) с обязательной заменой пружинных шайб. Применяйте динамометрический ключ с соблюдением ступенчатой затяжки:

1. Предварительная затяжка всех болтов моментом 20 Н·м
2. Окончательная затяжка по схеме:
   • Центральные болты: 45-50 Н·м
   • Болты по периметру: 35-40 Н·м

Затяжку выполняйте крестообразно от центра к краям согласно схеме:

Болт 1 (верх)	Болт 4 (правый)
Болт 3 (низ)	Болт 2 (левый)

После затяжки проверьте отсутствие зазора между фланцами по всей окружности при помощи щупа 0.05 мм. Проложите жгут электропроводки датчиков КПП в стороне от выпускного коллектора, зафиксировав хомутами. Залейте трансмиссионное масло SAE 75W-90 GL-4 в объёме 1.6-1.8 литра через контрольное отверстие до появления уровня.

Установка кастомизированного поддона картера

Кастомизированный поддон картера обязателен из-за разницы в геометрии штатных опор двигателя ВАЗ и днища кузова ЛУАЗ. Стандартный поддон неизбежно контактирует с рулевым механизмом или балкой передней оси, требуя замены на конструкцию с выштамповкой или измененной формой.

Готовый адаптированный поддон можно приобрести у специализированных производителей либо изготовить самостоятельно из стали толщиной 3-4 мм методом сварки, предварительно сняв точные замеры посадочного места на раме ЛУАЗ и габаритов картера ВАЗ.

Технология монтажа

Перед установкой демонтируйте штатный поддон двигателя ВАЗ. Тщательно очистите привалочную плоскость блока цилиндров от остатков старой прокладки и герметика. Обязательно проверьте совпадение отверстий крепления на новом поддоне с резьбовыми каналами блока – при необходимости произведите рассверловку.

Критические этапы установки:

• Нанесите тонкий слой герметика (например, ABRO) на новую паронитную прокладку с обеих сторон
• Совместите поддон с блоком, наживите крепежные болты вручную во избежание перекоса
• Затягивайте болты крест-накрест с моментом 20-25 Н∙м, соблюдая схему производителя двигателя

После монтажа заполните систему маслом, запустите двигатель на 5 минут и повторно проверьте момент затяжки болтов при остывшем моторе. Контролируйте отсутствие течи первые 100 км пробега.

Параметры кастомизированного поддона:

Глубина выштамповки	40-55 мм
Зазор до рулевой тяги	минимум 15 мм
Объем масляной системы	3.2-3.5 л (без учета фильтра)

Разработка креплений для навесного оборудования

Основная задача – спроектировать адаптеры для интеграции штатных узлов ВАЗ с конструкцией ЛУАЗа, учитывая разницу в посадочных местах и нагрузках. Ключевые элементы: кронштейны генератора, помпы, ГУР (при наличии), компрессора кондиционера и крепления стартера, которые должны компенсировать несовпадение точек фиксации без вибраций.

Необходимо обеспечить соосность шкивов двигателя и навесного оборудования с погрешностью ≤1 мм для исключения перегрузки ремней. Толщина металла кронштейнов – от 6 мм (сталь Ст3) с усилением зон высокого напряжения, например, точек крепления генератора. Обязательна проверка зазоров с элементами кузова ЛУАЗ при полном ходе подвески.

Этапы изготовления

1. Снятие замеров: Фиксация расстояний между монтажными отверстиями блока ВАЗ и штатными точками ЛУАЗ с помощью шаблонов из проволоки или 3D-сканирования.
2. Проектирование:
   • Моделирование в CAD (например, КОМПАС-3D) с симуляцией нагрузок
   • Расчёт точек сварки и углов усиления
   • Разработка регулируемых прорезей для натяжения ремней
3. Прототипирование: Лазерная резка пластин, гибка на листогибе, сварка в кондукторе для точности геометрии. Тестовая установка на двигатель вне автомобиля.

Компонент	Тип крепления	Критичные параметры
Генератор	Поворотный кронштейн с прорезью	Жёсткость против кручения, совпадение плоскости шкива
Помпа	Неподвижная платформа	Точность позиционирования относительно вала ГРМ
Стартер	Фланец с переходными втулками	Соосность с венцом маховика, отсутствие перекоса

Важно: Готовые крепления обрабатываются антикоррозийным грунтом и краской, после установки проверяется вибрационная стойкость на всех режимах работы двигателя. Обязательна доработка при возникновении резонансных частот выше 120 Гц.

Интеграция системы охлаждения ВАЗ в контур ЛуАЗ

Основная сложность заключается в адаптации контуров из-за различий конструкции моторных отсеков и точек крепления агрегатов. Стандартный радиатор ВАЗ не помещается в штатное место ЛуАЗа без переделки креплений или каркаса. Требуется пересчитать длину и углы изгиба патрубков для соединения двигателя с радиатором и печкой, учитывая смещенное положение силового агрегата.

Электрическая часть интеграции включает модернизацию цепи вентилятора: датчик температуры ВАЗ несовместим с реле управления ЛуАЗа. Необходимо установить реле ВАЗ и проложить отдельную проводку к ЭБУ или замку зажигания. Обязательна проверка герметичности всех соединений после сборки из-за разницы рабочих давлений систем.

Порядок монтажа компонентов

1. Радиатор: Установите радиатор ВАЗ (2108/2110) на усиленные кронштейны, приваренные к лонжеронам. Зазор между вентилятором и шкивами – минимум 15 мм
2. Патрубки:
   • Верхний: укоротите на 20-30 мм, добавьте алюминиевый уголок 45°
   • Нижний: используйте гофрированный вариант с хомутами типа "червяк"
3. Помпа: Привод от шкива коленвала ВАЗ через ремень (длина 1125 мм). Проверьте соосность шкивов лазерным уровнем
4. Печка: Подключите через тройник к выходу ГБЦ, термостат ВАЗ (открытие при 87°C) направьте в малый контур

Компонент	Параметры для ЛуАЗ	Особенности
Расширительный бачок	1.5-2.0 литра	Расположить выше термостата на 10 см
Датчик включения вентилятора	92/87°C (ВАЗ-2109)	Ввернуть в термостатный узел
Антифриз	7.5 л G12	Заливать через снятый датчик температуры

Важно: Термостат должен устанавливаться стрелкой к радиатору. При первом запуске прогрейте двигатель до 90°C с открытой пробкой бачка для удаления воздушных пробок. Контролируйте температуру по штатному датчику ЛуАЗ, подключенному через переходную втулку М12×1.5→М10×1.

Переделка топливной магистрали и ГБЦ

Топливная система требует замены штатных трубок ЛуАЗ на медные/стальные диаметром 8 мм. Установите топливный насос ВАЗ-2108 с механическим приводом, изготовив кронштейн крепления на блоке цилиндров. Перенесите топливный фильтр тонкой очистки в подкапотное пространство, используя гибкие шланги с армированием для соединения карбюратора с насосом. Проверьте герметичность системы давлением 3 атм перед запуском.

Головка блока цилиндров ВАЗ требует адаптации: фрезеровки плоскости на 1.5-2 мм для повышения степени сжатия и сверления отверстий под шпильки крепления ГБЦ согласно шаблону ЛуАЗ. Установите прокладку ГБЦ с термоупрочненными кольцами, обработав каналы охлаждения для совмещения с рубашкой блока. Модифицируйте впускной коллектор для соединения с системой охлаждения печки через переходники.

Ключевые доработки:

• Замена топливного бака на модель ВАЗ-2101 с доработанным креплением
• Установка карбюратора "Озон" 2107-1107010 с переходной пластиной
• Синхронизация привода дросселя и троса газа

Параметр	ВАЗ	ЛуАЗ
Диаметр топливопровода	8 мм	6 мм
Давление насоса	0.3 бар	0.2 бар
Кол-во шпилек ГБЦ	10	8

Важно: после установки отрегулируйте УОЗ 5° до ВМТ и обкатайте двигатель на смеси масла с бензином (1:25) первые 500 км

Модернизация впускной системы и воздуховодов

Интеграция двигателя ВАЗ в подкапотное пространство ЛУАЗа требует кардинальной переработки штатной впускной системы. Стандартный воздушный фильтр и патрубки от ВАЗ редко вписываются геометрически, а их производительности может быть недостаточно для эффективной работы мотора в новых условиях. Необходимо обеспечить беспрепятственный приток холодного воздуха и герметичность всех соединений для предотвращения подсоса нефильтрованного воздуха.

Ключевая задача – адаптировать или изготовить новый воздуховод, соединяющий дроссельный узел ВАЗ с воздушным фильтром. Расположение фильтрующего элемента выбирается с учетом доступного свободного пространства возле радиатора или крыла, но вдали от выхлопного коллектора для минимизации нагрева всасываемого воздуха. Обязательно сохраняется или усиливается система креплений для гашения вибраций.

Критические аспекты переделки

При проектировании учитывайте следующие моменты:

• Производительность фильтра: Подбирайте фильтр с пропускной способностью, соответствующей объему и форсировке двигателя ВАЗ (предпочтительны нулевики или фильтры увеличенного размера).
• Трассировка патрубков: Избегайте резких изгибов и сужений – они создают сопротивление потоку. Используйте силиконовые или армированные гофрированные шланги нужного диаметра (обычно 60-70 мм).
• Термоизоляция: Защитите воздуховод и корпус фильтра от тепла выхлопа и двигателя термоэкранами или фольгированными материалами.
• Герметичность: Все стыки (фильтр-патрубок, патрубок-дроссель, датчики) должны быть уплотнены хомутами и герметиком при необходимости. Подсос воздуха после ДМРВ исказит показания и нарушит смесеобразование.

Для сложных пространственных конфигураций оптимально изготовление индивидуального впускного коллектора или переходной пластины, совмещающей крепления дросселя ВАЗ и посадочное место на головке блока ЛУАЗа (если применимо). Это требует точных замеров и навыков сварки/фрезеровки.

Элемент системы	Типовое решение при установке ВАЗ на ЛУАЗ
Воздушный фильтр	Круглый/панельный "нулевик", фильтр от иномарки с увеличенным корпусом
Магистраль к дросселю	Гибкий армированный шланг, набор силиконовых колен, сварной алюминиевый/стальной патрубок
Крепление ДМРВ/ДАД	Врезка в жесткий участок патрубка после фильтра строго по схеме ЭСУД
Подвод холодного воздуха	Забор из зоны решетки радиатора через отдельный пластиковый/резиновый рукав

После сборки обязательна проверка на герметичность (например, перекрыв патрубок после ДМРВ и отслеживая падение оборотов) и коррекция калибровок ЭБУ при необходимости. Правильно реализованная система впуска – запас мощности и стабильной работы двигателя.

Сборка выпускного тракта с переходным коллектором

Изготовьте или приобретите переходной коллектор, учитывающий разницу в геометрии блоков цилиндров двигателя ВАЗ и посадочных мест на раме ЛУАЗа. Коллектор должен компенсировать смещение по осям и углу наклона, обеспечивая плотное прилегание к головке блока цилиндров без перекосов. Используйте жаропрочную сталь толщиной не менее 3 мм для фланцев и патрубков, сохраняя внутренний диаметр каналов близким к штатному для ВАЗ.

Соедините коллектор с головкой блока через термостойкую прокладку (оригинальную от ВАЗ или вырезанную из паронита), используя болты с терморасширяющимися шайбами. Контролируйте момент затяжки согласно спецификации двигателя – обычно 22-25 Н·м для М8 и 38-42 Н·м для М10. Избегайте перетяжки, ведущей к короблению фланца.

Интеграция с системой глушителя

1. Приложите приемную трубу штатной системы ЛУАЗ к выходному фланцу коллектора, отметив необходимые доработки: смещение по вертикали/горизонтали, угол изгиба.
2. Наварите переходной патрубок из гофрированной нержавеющей трубы (Ø 40-45 мм) либо согните цельную трубу на трубогибе, соблюдая минимальный радиус изгиба 2.5 диаметра.
3. Обеспечьте зазор 15-20 мм между трубой и элементами кузова/рамы, используя термоизоляционные скобы-держатели. Обязателен компенсатор вибраций перед жестким креплением к кузову.

Критические параметры:

Зазор до картера сцепления	≥ 35 мм
Допустимый перепад высот коллектор/глушитель	≤ 12°
Температурный зазор до топливных линий	≥ 50 мм

После сварки всех стыков обязательно проверьте герметичность на работающем двигателе: промажьте соединения мыльным раствором, исключая подсос воздуха. Установите термоэкран из алюминиевого листа в зоне контакта с проводкой. Используйте только термостойкие герметики (выдерживающие >800°C) для фланцевых соединений.

Подключение электрооборудования и датчиков

Основная задача – синхронизация штатной электропроводки ЛУАЗ с электросистемой двигателя ВАЗ. Требуется адаптировать разъёмы и обеспечить корректную коммутацию критически важных цепей: зажигания, стартера, генератора и датчиков.

Используйте переходные колодки или перепайку проводов согласно цветовой маркировке и электросхемам обоих автомобилей. Обязательно проверьте совместимость номиналов напряжения и силы тока, особенно для цепи генератора.

Ключевые компоненты для подключения

Обязательные элементы:

• Датчик Холла (распределитель зажигания)
• Датчик температуры охлаждающей жидкости
• Датчик положения коленвала (ДПКВ)
• Регулятор холостого хода
• Катушка зажигания

Особое внимание уделите:

1. Стартер – подключите силовой кабель напрямую к АКБ через реле, согласовав сечение проводов с пусковым током.
2. Генератор – соедините клемму "B+" с АКБ, вывод "D" подключите к контрольной лампе заряда. Убедитесь, что реле-регулятор поддерживает параметры бортовой сети ЛУАЗ.
3. ЭБУ – установите в сухом месте, проложите жгут без натяжения. Запитайте от замка зажигания через предохранитель 15А.

Таблица подключения основных датчиков:

Датчик	Целевой сигнал	Особенности
ДПКВ	Импульсы коленвала	Экранированный кабель, расстояние до шкива 0.5-1.5 мм
Датчик температуры	Сопротивление ОЖ	Обязательное заземление на двигатель
Датчик Холла	Угол распредвала	Совместимость с углом опережения зажигания

После монтажа проверьте отсутствие КЗ в цепях, надёжность контактов массы на двигателе и кузове. Запустите двигатель для тестирования работы датчиков через диагностический сканер и визуального контроля утечек топлива/масла в зоне проводки.

Модификация системы вентиляции картера

Установка двигателя ВАЗ (классика, 2108-2110) на ЛУАЗ вместо родного МеМЗ создает проблему с вентиляцией картера. Штатная система "Москвича/АЗЛК" или ВАЗ 2108+ принципиально отличается от луазовской, а родной сапун двигателя ВАЗ часто не совместим по месту и производительности с подкапотным пространством и требованиями ЛУАЗа.

Необходимо создать эффективную замкнутую систему вентиляции, отводящую картерные газы обратно во впускной тракт для дожигания. Это предотвратит масложор, выдавливание сальников, загрязнение двигателя и окружающей среды, а также обеспечит стабильную работу на всех режимах, особенно под нагрузкой.

Этапы модификации системы вентиляции

Ключевые изменения включают:

1. Ликвидация штатного сапуна: Демонтируйте родной сапунный патрубок или коробку двигателя ВАЗ (часто расположенную на клапанной крышке или блоке цилиндров).
2. Установка маслоотделителя:
   • Используйте штатный маслоотделитель от ВАЗ 2108-2110 (лабиринтного типа, обычно встроен в крышку клапанов или корпус поддона) или установите внешний циклонный сепаратор.
   • Надежно закрепите сепаратор в подкапотном пространстве ЛУАЗа, обеспечив его наклон для стекания масла.
3. Подключение к впускному коллектору:
   • Перед дроссельной заслонкой: Врежьте штуцер во впускной коллектор до заслонки. Сюда подключается шланг от клапана PCV (см. ниже). Это линия разрежения.
   • После дроссельной заслонки: Врежьте штуцер во впускной патрубок после заслонки (перед ресивером/цилиндрами). Сюда подключается шланг от выхода маслоотделителя. Это линия вентиляции.
4. Монтаж клапана PCV (Принудительной Вентиляции Картера):
   • Установите клапан PCV (от ВАЗ 2108-2110 или аналог) в разрыв шланга, идущего от крышки клапанов/маслоотделителя к штуцеру ДО дросселя.
   • Клапан обязателен: он открывается на холостом ходу и под вакуумом, отводя газы, и закрывается под давлением (при ускорении), предотвращая прорыв давления из коллектора в картер.
5. Прокладка магистралей:
   • Используйте маслостойкие шланги подходящего диаметра (обычно ~12-19 мм).
   • Проложите шланги без резких перегибов, обеспечив небольшой уклон в сторону двигателя/сепаратора для стекания конденсата и масла.
   • Надежно закрепите хомутами на всех штуцерах.
   • Избегайте близости к горячим деталям.
6. Заглушка лишних отверстий: Глушите все неиспользуемые штатные отверстия на клапанной крышке, блоке цилиндров ВАЗ и на впускном тракте ЛУАЗа надежными заглушками.

Важные замечания: Открытая вентиляция (сапун с фильтром в атмосферу) не рекомендуется – она не создает нужного разрежения в картере, особенно на низких оборотах, приводит к загрязнению двигателя и масложору. Использование "нулевиков" без доработки системы PCV часто усугубляет проблему масложора. Герметичность всех соединений критична – подсос неучтенного воздуха вызовет нестабильную работу двигателя.

Элемент системы	Источник/Тип (Рекомендация)	Подключение на ВАЗ двиг.	Подключение на впуске ЛУАЗ
Маслоотделитель	Штатный ВАЗ 2108-2110 (в крышке/поддоне) или внешний циклонный	Вход: От картера/крышки клапанов	-
Клапан PCV	Штатный ВАЗ 2108-2110 или аналог	Вход: От выхода маслоотделителя или крышки клапанов	Выход: К штуцеру ДО дросселя
Шланг вентиляции	Маслостойкий бензостойкий шланг (Ø 12-19 мм)	От выхода маслоотделителя	К штуцеру ПОСЛЕ дросселя

Настройка привода педалей и тросиков управления

После установки двигателя ВАЗ на раму ЛУАЗа требуется адаптировать систему управления, включая педали газа и сцепления. Необходимо обеспечить плавный ход тросиков без перегибов и заеданий, учитывая разницу в конструкции моторов и штатной луазовской кабины. Кронштейны крепления тросиков часто требуют ручной доработки или изготовления новых.

Особое внимание уделите согласованию хода педали сцепления с выжимным подшипником ВАЗовского двигателя: слишком короткий ход приведет к пробуксовке, избыточный – к преждевременному износу. Для педали газа критичен полный возврат в исходное положение дроссельной заслонкой. Проверьте отсутствие паразитных нагрузок на тросики при работе подвески.

Последовательность регулировок

1. Сцепление:
   • Отрегулируйте длину тросика муфтой наконечника так, чтобы свободный ход педали составлял 10-15 мм до начала сопротивления
   • Убедитесь, что при полном выжиме педали выжимной подшипник полностью отводит диафрагменную пружину
   • Закрепите тросик в моторном отсеке с зазором 2-3 мм от тяги вилки выключения сцепления
2. Дроссельная заслонка:
   • На заглушенном двигателе отрегулируйте натяжение тросика газа для устранения провисания
   • Проверьте, чтобы педаль в отпущенном состоянии обеспечивала полное закрытие заслонки
   • Добейтесь синхронного открытия вторичной заслонки (для карбюраторов типа "Озон") через тяги или рычаги

Контрольные параметры

Компонент	Ход педали	Допуск
Сцепление (полный выжим)	140-160 мм	±5 мм
Сцепление (свободный ход)	10-15 мм	не более 20 мм
Газ (ход от упора)	60-80 мм	без заеданий

Обязательно проверьте фиксацию всех контргаек на регулировочных муфтах после настройки. При первом запуске двигателя отслеживайте реакцию на нажатие педалей – самопроизвольное движение на холостом ходу указывает на неполное закрытие дросселя. Для сцепления тестируйте четкое включение передач без хруста и полное отсутствие пробуксовки под нагрузкой.

Первый запуск и проверка герметичности соединений

Перед запуском убедитесь в надёжности крепления двигателя, правильности подключения топливных магистралей, электропроводки и шлангов охлаждения. Залейте моторное масло, антифриз и топливо в соответствующие системы, проверьте уровень тормозной жидкости и отсутствие утечек в гидроприводе сцепления. Отключите питание от катушки зажигания и проверните коленвал стартером 5-7 секунд для создания масляного давления в контуре.

Подключите катушку зажигания обратно, запустите двигатель на 10-15 секунд без нагрузки. Следите за показаниями приборов – стрелка давления масла должна подняться в рабочую зону в течение первых 3-5 секунд. Прислушайтесь к посторонним шумам (стукам, скрежету), немедленно заглушите мотор при их появлении. Повторите короткий запуск после устранения выявленных проблем.

Контроль герметичности систем

После успешного запуска прогрейте двигатель до рабочей температуры (80-90°C) и проверьте:

• Топливная система: осмотрите места соединения карбюратора/рампы, топливного насоса и фильтров. Капли топлива или устойчивый запах указывают на негерметичность.
• Охлаждение: проверьте патрубки радиатора, помпы, термостата и места подключения печки. Мокрые потёки, пар или падение уровня антифриза – признаки утечки.
• Масляная система: осмотрите прокладку поддона, масляного фильтра, клапанной крышки и переднего сальника коленвала. Наличие масляных пятен требует подтяжки крепежа или замены уплотнений.
• Выхлопная система: проконтролируйте герметичность стыков коллектора, приёмной трубы и глушителя. Хлопки или следы копоти в местах соединений сигнализируют о прогаре прокладок.

Заглушите двигатель и последовательно подтяните (с соблюдением моментов затяжки!):

1. Болты выпускного коллектора (прогретый мотор)
2. Хомуты патрубков охлаждения
3. Крепёж клапанной крышки
4. Топливные соединения

Проведите повторный запуск на 10 минут с контролем на предмет появления новых течей или изменений в работе двигателя. Убедитесь в отсутствии пузырьков воздуха в расширительном бачке и стабильном давлении масла на всех режимах работы.

Обкатка двигателя и регулировка холостого хода

После установки двигателя ВАЗ на ЛУАЗ обязательна правильная обкатка для притирки деталей и увеличения ресурса силового агрегата. Соблюдайте щадящий режим первые 1500-2000 км: избегайте длительной работы на одинаковых оборотах, резких ускорений и торможений, а также нагрузок свыше 50% от максимальных.

Контролируйте уровень масла и охлаждающей жидкости перед каждым запуском, следите за отсутствием подтеков в зоне соединений. Прогревайте мотор до рабочей температуры (80-90°C) перед началом движения, используя минимальные обороты холостого хода.

Регулировка холостого хода

После обкатки выполните настройку холостого хода на прогретом двигателе. Для карбюраторных модификаций последовательность действий:

1. Запустите мотор и доведите температуру до 90°C
2. Отключите все энергопотребители (фары, печку)
3. Вращением винта количества смеси установите обороты 750-800 об/мин
4. Винтом качества смеси добейтесь максимальных оборотов
5. Повторно отрегулируйте винтом количества до нормы

Для инжекторных двигателей регулировка выполняется электронно через диагностический разъем:

• Подключите сканер OBD-II к ЭБУ
• Считайте параметры XX_MIN и ST_HOT
• Корректируйте обороты через меню "Регулировка холостого хода"
• Допустимый диапазон: 750±50 об/мин

Параметр	Карбюратор	Инжектор
Обороты ХХ	750-800 об/мин	750±50 об/мин
Температура	80-90°C	80-90°C
Коррекция	Механическая	Через OBD-разъем

При нестабильной работе на холостом ходу проверьте герметичность впускного тракта, состояние дроссельной заслонки, ДПДЗ и датчика массового расхода воздуха. Для карбюратора дополнительно продуйте жиклеры холостого хода сжатым воздухом.

Список источников

Установка двигателя ВАЗ на автомобиль ЛУАЗ требует глубоких технических знаний и точного соблюдения процедур модификации. Неправильная реализация проекта может привести к критическим поломкам и нарушению безопасности транспортного средства.

Для подготовки детального руководства необходимо анализировать специализированные технические материалы, практические отчеты и нормативную базу. Ниже представлены ключевые категории источников, использованных при составлении инструкции по данному тюнингу.

Информационные ресурсы

• Технические форумы внедорожников (разделы по тюнингу ЛУАЗ 969/1302)
• Официальные руководства по ремонту ВАЗ 2101-2107
• Фабричные спецификации на крепления и размеры двигателей ВАЗ
• Инженерные отчеты об адаптации КПП ЛуАЗ под двигатели ВАЗ
• Патентная документация на оригинальные подвески силовых агрегатов ЛуАЗ
• Видеоинструкции по сварочным работам при монтаже новых опор
• Сравнительные обзоры донорских двигателей ВАЗ 1.5-1.7 л
• Архивы журналов За рулём (1980-2010 гг.) с кейсами переоборудования

Видео: ЛУАЗ. Установка двигателя ВАЗ на ЛУАЗ.


• Замена фар - причины, выбор ламп, способы и рекомендации

• Принцип работы игольчатого клапана - назначение и применение

• Stels 400 GS - Дорога зовёт вперёд
