Стартер на Оку - совместимость, конструкция и замена

Статья обновлена: 18.08.2025

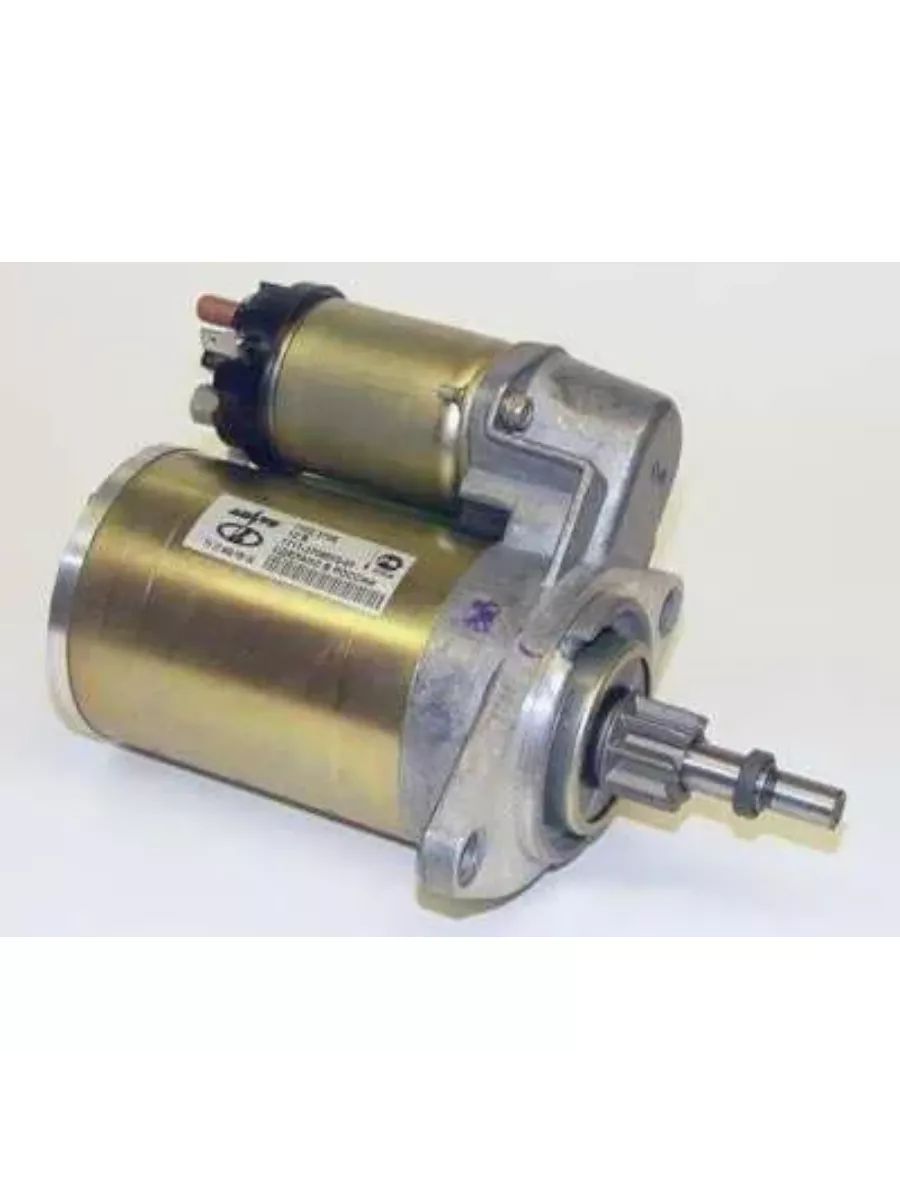

Стартер – критически важный узел для запуска двигателя "Оки". Его неисправность мгновенно обездвиживает автомобиль.

В статье детально рассмотрены ключевые аспекты: совместимость стартеров с разными модификациями ВАЗ-1111 и ВАЗ-11113, конструктивные особенности узла, а также алгоритм замены с практическими рекомендациями.

Модели автомобилей Ока: совместимые поколения

Автомобили Ока выпускались в двух основных поколениях: ВАЗ-1111 (1988-1996 гг.) и ВАЗ-11113 (1996-2008 гг.). Ключевое различие между ними – силовые агрегаты. Первое поколение оснащалось 2-цилиндровым двигателем объемом 0.65 л (модель ВАЗ-1111), тогда как второе получило модернизированный мотор 0.75 л (ВАЗ-11113).

Совместимость стартеров определяется именно типом двигателя, а не годом выпуска или заводом-изготовителем (СеАЗ, КамАЗ, ЗМА). Стартеры взаимозаменяемы между разными производителями Оки при условии одинакового объема двигателя – это критически важно при подборе запчастей.

Совместимость по двигателям

Модель двигателя	Объем (л)	Совместимые стартеры
ВАЗ-1111	0.65	Подходят только стартеры от ВАЗ-1111 и ранних ВАЗ-11113 (0.65 л)
ВАЗ-11113	0.75	Только стартеры для 0.75 л (не совместимы с двигателем 0.65 л)

Особенности подбора:

• Для ВАЗ-1111 (0.65 л) подходят стартеры артикулов: 57.3708, СТ230-А1
• Для ВАЗ-11113 (0.75 л) используются стартеры: 5702.3708, AZD3352
• Стартеры от двигателей 0.75 л не взаимозаменяемы с 0.65 л из-за разного крепления и конструкции привода.

Каталоги запчастей: как проверить подходит ли стартер

Используйте электронные или печатные каталоги автозапчастей для точного подбора стартера на Оку. Введите марку автомобиля (ВАЗ 1111/1113), год выпуска и модификацию двигателя (0.65л или 0.75л) в поисковую систему каталога.

Сверьте технические характеристики стартера в карточке товара с параметрами оригинала. Ключевые критерии: мощность (кВт), число зубьев бендикса, посадочные размеры и тип крепления. Убедитесь в совпадении каталожного номера производителя (например, VALEO 438459 или БАТЭ 5712.3708).

Критерии проверки в каталогах

• Маркировка двигателя: 11113 (0.65л) или 11116 (0.75л)
• Конструктивные параметры:
  • Количество зубьев шестерни бендикса (9 или 10)
  • Крепежные отверстия (фланец/прямое крепление)
  • Расположение контактных выводов
• Электрические характеристики: напряжение 12В, мощность 0.8-1.4 кВт

Производитель	Пример каталожного номера	Двигатель
VALEO	438459	11113 (0.65л)
БАТЭ	5712.3708	11116 (0.75л)
KAYO	QDJ1508	Оба типа

При сомнениях сравните визуальные характеристики стартера на фото в каталоге с установленной деталью. Используйте функцию "применяемость" или "аналоги", указывая VIN-код автомобиля для максимальной точности.

Сравнение аналогов: оригинал vs производители-дублёры

Оригинальный стартер для Оки (артикулы 1112-3708010, 1112-3708010-01) разработан с учётом специфики двигателя ВАЗ-1111 и обеспечивает точную геометрию установки, оптимальный крутящий момент и гарантированную совместимость с элементами электросистемы. Его производство осуществляется на сертифицированных заводах по строгим техническим регламентам.

Дублёры от сторонних производителей (Bosch, KRAFT, СтартВОЛЬТ, ATE) часто предлагают улучшенные характеристики: усиленные бендиксы, медно-графитные щётки, термостойкую изоляцию. Однако встречаются модели с отклонениями в посадочных размерах или несоответствием электрических параметров, что требует проверки совместимости перед покупкой.

Ключевые отличия

Критерий	Оригинал (ВАЗ)	Аналоги
Совместимость	Гарантированная посадка и подключение	Риск несоответствия креплений/разъёмов
Ресурс	80-100 тыс. км при штатной эксплуатации	40-150 тыс. км (зависит от бренда)
Цена	Выше на 30-50%	Бюджетные и премиум сегменты
Технологии	Классическая конструкция	Часто включают модернизированные компоненты

Рекомендации по выбору:

1. Оригинал – предпочтителен при плановой замене, сохранении заводских характеристик.
2. Премиум-дублёры (Bosch, Valeo) – оправданы для форсированных двигателей или тяжелых условий эксплуатации.
3. Бюджетные аналоги – требуют проверки сертификатов, актуальны как временное решение.

При установке неоригинальных стартеров критически важно сверять:

• Число зубьев бендикса (9 или 10)
• Вылет шестерни (допуск ±1 мм)
• Расположение монтажных лап и клемм

Перебои при запуске: первые признаки неисправности

Затруднённый запуск двигателя – ключевой сигнал о проблемах со стартером. Если при повороте ключа слышны характерные щелчки реле, но коленвал не проворачивается или вращается с явным усилием (двигатель "крутит" медленно, рывками), это указывает на недостаточное поступление энергии к стартеру или его механические неполадки.

Посторонние звуки в момент запуска – тревожный симптом. Скрежет, металлический лязг или высокий вой шестерён свидетельствуют о повреждении бендикса, износе венца маховика или разрушении подшипников внутри стартера. Характерный "холостый" гул без зацепления маховика говорит о пробуксовке муфты бендикса.

Типичные проявления неисправности

Распространённые признаки, требующие диагностики:

• Полное отсутствие реакции: Нет щелчков, гула или вращения при повороте ключа. Причина – обрыв цепи, неисправность втягивающего реле, сгоревшие контакты.
• Одиночный щелчок без запуска: Втягивающее реле срабатывает, но ток не поступает на электродвигатель из-за подгорания пятаков или обмоток.
• Запах гари или дым: Указывает на перегрев и возможное замыкание обмоток стартера, критический износ щёток.
• Периодические отказы: Стартер срабатывает через раз, что характерно для изношенных щёток, плохого контакта в цепи управления или разрушающихся медных втулок вала.

Важно! Исключите разряженный аккумулятор и окисленные клеммы перед диагностикой стартера. Проверьте напряжение АКБ под нагрузкой.

Симптом	Вероятная причина
Щелчки без вращения	Неисправное втягивающее реле, разряженный АКБ
Медленное вращение	Износ щёток, плохой контакт массы, слабый АКБ
Скрежет при запуске	Износ бендикса, повреждение зубьев маховика
Холостой гул	Пробуксовка муфты бендикса

Типичные симптомы неработоспособности стартера

При проблемах со стартером на автомобилях Ока проявляются характерные признаки, позволяющие локализовать неисправность. Игнорирование этих симптомов приводит к полному отказу системы запуска двигателя.

Своевременное распознавание сигналов неисправности помогает избежать критических ситуаций и дорогостоящего ремонта. Рассмотрим основные проявления, требующие диагностики стартера.

Ключевые признаки неисправности

Щелчок без запуска двигателя – наиболее частый симптом. При повороте ключа слышен четкий щелчок тягового реле, но стартер не вращает коленвал. Причины: подгоревшие контакты реле, износ щеток, межвитковое замыкание обмотки.

Медленное прокручивание коленвала сопровождается тусклым светом фар и характерным "нытьем". Указывает на:

• Разряженный аккумулятор
• Окисление клемм или "массовых" проводов
• Износ втулок стартера
• Заклинивание якоря

Холостые щелчки реле – многократное срабатывание тягового реле без включения стартера. Свидетельствует о:

1. Обрыве силового провода на втягивающую обмотку
2. Неисправности удерживающей катушки реле
3. Критическом падении напряжения в цепи

Заклинивание бендикса проявляется громким металлическим скрежетом при запуске. Бендикс не входит в зацепление с венцом маховика из-за:

Причина	Последствие
Износ зубьев бендикса	Проскальзывание шестерни
Деформация вилки привода	Неполное выдвижение шестерни
Засорение втулок	Заедание механизма

Отсутствие реакции на поворот ключа – полная "тишина" при исправном аккумуляторе. Требует проверки:

• Цепи управления (контакты замка зажигания, реле стартера)
• Целостности обмотки втягивающего реле
• Механического заклинивания якоря

Характерный щелчок вместо запуска: диагностика проблемы

При повороте ключа зажигания вместо ожидаемого запуска двигателя раздается четкий, одиночный или повторяющийся щелчок (чаще из области стартера), а двигатель не проворачивается. Этот звук обычно издает втягивающее реле стартера, пытающееся, но не способное выполнить свою основную функцию. Данная ситуация указывает на проблему в цепи запуска, не позволяющую стартеру провернуть коленчатый вал.

Сам по себе щелчок говорит, что управляющий сигнал от замка зажигания до втягивающего реле в большинстве случаев доходит (маленькая обмотка реле срабатывает), но силовой ток, необходимый для работы электродвигателя стартера и перемещения бендикса, отсутствует или блокируется. Основные причины лежат в двух областях: недостаток энергии (АКБ, контакты) или неисправность самого стартера (реле, мотор, бендикс).

Поиск источника неисправности

Диагностику следует начинать с самого простого и вероятного:

1. Напряжение аккумуляторной батареи (АКБ): Измерьте напряжение на клеммах АКБ без нагрузки. Значение ниже 12.4 В говорит о недостаточном заряде. Попробуйте "прикурить" от другого авто или поставить АКБ на зарядку. Важно: Проверьте надежность контактов на клеммах АКБ, зачистите их при необходимости.
2. Питание на силовом выводе стартера: Найти толстый провод (обычно в резиновой изоляции), идущий напрямую от "+" клеммы АКБ к стартеру. Проверить надежность его крепления как на АКБ, так и на стартере. Окислы, грязь, ослабление – частая причина потерь напряжения.
3. Проверка втягивающего реле и "мотора" стартера:
   • При исправной АКБ и контактах попробуйте кратковременно замкнуть отверткой или ключом два больших силовых вывода на втягивающем реле стартера (осторожно, возможна искра!). Если стартер после этого начинает уверенно вращаться (но двигатель не схватывает, так как бендикс не введен), значит, проблема во втягивающем реле – оно не замыкает силовую цепь внутри себя.
   • Если при замыкании силовых выводов стартер не вращается или вращается очень медленно (рывками), проблема в самом электродвигателе стартера: износ щеток, замыкание или обрыв обмоток, заклинивание подшипников.
4. "Масса" (минус): Убедитесь в надежности контакта минусового провода от АКБ к кузову/двигателю и контакта между двигателем и кузовом (массовый провод). Плохая "масса" препятствует протеканию большого тока.

Симптом	Возможная причина
Одиночный четкий щелчок, все приборы тусклые	Севшая АКБ, плохой контакт на клеммах АКБ или на силовом проводе к стартеру
Одиночный четкий щелчок, приборы горят ярко	Неисправность втягивающего реле, плохой контакт "массы"
Быстрые повторяющиеся щелчки	Сильно разряженная АКБ, критически плохие контакты (не хватает тока даже для удержания реле)
Щелчок, стартер вращается очень медленно/рывками	Неисправность электродвигателя стартера (износ щеток, проблемы с обмотками)

Важно: Перед заменой стартера в сборе или втягивающего реле отдельно, убедитесь, что проблема не в банально разряженном аккумуляторе или окисленных клеммах. Недостаточное напряжение – самая частая причина щелчка. Если АКБ и контакты в порядке, а замыкание силовых выводов стартера не приводит к его вращению – требуется снятие и ремонт/замена стартера.

Раскрутка якоря без зацепления маховика: причины

Основная причина свободного вращения якоря стартера при включении, когда маховик остается неподвижным, кроется в неисправности механизма привода стартера (бендикса) или элементов его управления. Сила вращения от электродвигателя не передается на венец маховика из-за сбоя в работе именно этого узла.

Непосредственные технические неполадки, приводящие к такой ситуации, обычно связаны с износом, засорением или механическим повреждением ключевых компонентов привода. Симптом указывает на то, что шестерня бендикса либо не выдвигается на рабочую позицию, либо не может войти в зацепление с венцом, либо проскальзывает при контакте.

Конкретные неисправности:

• Износ или повреждение венца бендикса: Зубья ведущей шестерни привода (бендикса) могут быть сильно стерты, сломаны или сколоты. Это не позволяет им зацепиться за зубья венца маховика. Загустевшая или загрязненная смазка внутри бендикса также мешает шестерне выдвинуться полностью и провернуться в рабочее положение.
• Неисправность вилки толкателя (рычага привода): Вилка передает движение от втягивающего реле на бендикс. Если она деформирована, сломана или сильно изношены места крепления/шарниры, она не сможет эффективно толкать бендикс по валу якоря до положения зацепления.
• Ослабление или поломка возвратной пружины бендикса: Эта пружина отвечает за возврат шестерни бендикса в исходное положение после запуска. Если она ослабла или сломана, бендикс может не фиксироваться в крайнем выдвинутом положении, проскальзывая под нагрузкой. Иногда изношенный бендикс "закусывает" на валу и пружина не может его вернуть, но в данном случае проблема именно в выдвижении и удержании.
• Критический износ шлицев вала якоря или внутренних шлицов бендикса: Если шлицы, по которым перемещается бендикс, сильно изношены или повреждены, бендикс может не доходить до конца или проскальзывать на валу, не передавая крутящий момент.
• Чрезмерный осевой люфт вала якоря: Сильный износ втулок (подшипников) стартера приводит к большому осевому люфту вала. При включении втягивающего реле якорь может смещаться, но этого смещения недостаточно для надежного зацепления бендикса с маховиком, либо зацепление происходит неполностью и шестерня срывается.

Полное отсутствие реакции на поворот ключа

При повороте ключа в положение "стартер" полностью отсутствуют характерные звуки (щелчки реле, жужжание бендикса, вращение двигателя). Панель приборов может гаснуть или показывать резкое падение напряжения. Данная неисправность указывает на обрыв в силовой или управляющей цепи стартера, проблемы с питанием или механическую блокировку.

Основные причины делятся на три категории: отсутствие питания на управляющем проводе, неисправность тягового реле или полный выход из строя стартера. Требуется последовательная проверка цепи, начиная с АКБ и контактных групп. Игнорирование проблемы приводит к невозможности запуска двигателя и разряду аккумулятора.

Диагностика и устранение неполадок

Порядок действий при диагностике:

1. Проверка аккумулятора
   • Замер напряжения на клеммах (минимум 12.4 В)
   • Очистка окисленных выводов и клемм
2. Контроль управляющего сигнала
   • Тест напряжения на тонком проводе реле при повороте ключа
   • Прозвон цепи от замка зажигания до реле
3. Проверка силовых цепей
   • Диагностика кабеля "массы" от АКБ к кузову/двигателю
   • Осмотр плюсового кабеля на стартер

Распространенные неисправности стартера:

Компонент	Признак поломки	Решение
Тяговое реле	Отсутствие щелчков, обугленные контакты	Замена реле или чистка пятаков
Щеточный узел	Искрение, износ щеток до 5 мм	Установка нового щеткодержателя
Обмотки	Запах гари, нулевое сопротивление	Замена стартера
Бендикс	Заклинивание вала, сколы зубьев	Замена обгонной муфты

Важно: При замене стартера на Оку (1111 и 11113) учитывайте совместимость по количеству зубьев бендикса (9 или 10) и типу крепления. После установки проверьте зазор между шестерней и венцом маховика (1-4 мм).

Разбор конструкции: тяговое реле и его функции

Тяговое реле (втягивающее) представляет собой электромеханический компонент стартера Оки, закреплённый на его корпусе. Оно объединяет два ключевых узла: мощный электромагнит с двумя обмотками (втягивающей и удерживающей) и подвижный контактный диск, соединённый с рычагом-вилкой. Корпус реле герметичен, контакты выполнены из меди для минимизации сопротивления.

Основная задача реле – синхронизация двух критических операций: сцепление маховика двигателя с шестернёй бендикса стартера и подача питания на электродвигатель. Эта последовательность исключает холостую работу стартера без зацепления и защищает шестерни от ударных нагрузок.

Функциональные обязанности реле

Принцип работы реализуется в три этапа:

1. Втягивание якоря: При повороте ключа зажигания ток поступает на втягивающую обмотку. Создаваемое магнитное поле перемещает якорь внутрь реле.
2. Зацепление шестерни: Движение якоря через рычаг-вилку толкает бендикс, вводя его шестерню в зацепление с венцом маховика.
3. Замыкание контактов: В конце хода якорь замыкает силовые медные контакты ("пятаки"), подавая напряжение с АКБ напрямую на электромотор стартера для вращения коленвала.

Особенности работы обмоток:

• Втягивающая обмотка активна только при перемещении якоря.
• Удерживающая обмотка обеспечивает фиксацию якоря в конечном положении до прекращения подачи тока.

Типичные неисправности	Последствия для стартера
Подгорание контактов	Стартер не запускается или вращает мотор рывками
Короткое замыкание обмоток	Реле щёлкает, но якорь не перемещается
Механический износ вилки	Шестерня бендикса не входит в зацепление

Отказ тягового реле парализует запуск двигателя даже при исправном электромоторе стартера, подчёркивая его системообразующую роль в конструкции узла.

Принцип работы бендикса (обгонной муфты)

Бендикс выполняет критическую функцию временного соединения вала стартера с маховиком двигателя при запуске и мгновенного разъединения после начала самостоятельной работы ДВС. Его конструкция основана на принципе односторонней передачи крутящего момента через механизм свободного хода. При подаче напряжения на стартер электродвигатель раскручивает якорь, на котором закреплен бендикс.

Внутри корпуса муфты расположены два основных компонента: ведущая обойма, жестко связанная с валом стартера, и ведомая обойма с шестерней, контактирующей с венцом маховика. Между обоймами находятся подпружиненные ролики, размещенные в клиновидных канавках. При вращении ведущей обоймы ролики заклиниваются в сужающихся пазах, жестко сцепляя обе обоймы и передавая усилие на маховик.

Ключевые этапы работы

1. Зацепление шестерни: При включении стартера вилка бендикса подводит шестерню к венцу маховика до полного зацепления.
2. Передача крутящего момента: Ролики заклиниваются между обоймами под действием центробежной силы и пружин, обеспечивая синхронное вращение вала стартера и шестерни маховика.
3. Активация обгонного механизма: После запуска двигателя частота вращения маховика превышает скорость вала стартера. Ролики выходят из заклинивания, сжимая пружины и перемещаясь в широкую часть пазов.
4. Разъединение: Ведущая и ведомая обоймы начинают вращаться независимо друг от друга, предотвращая передачу обратного момента от двигателя к стартеру.

Состояние	Действие роликов	Передача момента
Запуск двигателя	Заклинивание в узкой части паза	Ведущая → Ведомая обойма
Работа ДВС	Свободное перемещение в пазах	Ведомая → Ведущая обойма (блокируется)

Исправность обгонной муфты определяется отсутствием проскальзывания при пуске и мгновенным расцеплением при запуске мотора. Износ роликов, пружин или рабочих поверхностей канавок приводит к характерным неисправностям: стартер "крутит вхолостую" без прокрутки двигателя либо возникает скрежет из-за задержки расцепления шестерни.

Устройство электродвигателя постоянного тока

Электродвигатель постоянного тока (ДПТ) конструктивно состоит из двух ключевых элементов: неподвижного статора и вращающегося ротора (якоря). Статор создаёт постоянное магнитное поле с помощью постоянных магнитов или обмотки возбуждения. Ротор содержит токопроводящие обмотки, взаимодействующие с магнитным полем статора, что генерирует вращающий момент.

Механическая коммутация тока в обмотках ротора осуществляется коллекторно-щеточным узлом. Коллектор, закреплённый на валу ротора, состоит из изолированных медных пластин. Графитовые щётки, прижимаемые пружинами, обеспечивают скользящий контакт с пластинами коллектора для подачи электрического тока во вращающиеся обмотки.

Детализация компонентов ДПТ

• Статор – внешний корпус с магнитными полюсами. В автостартерах обычно используются постоянные магниты (реже – обмотки возбуждения).
• Ротор (якорь) – стальной сердечник с пазами, куда уложена обмотка из медного провода. Вал ротора вращается в подшипниках.
• Коллектор – цилиндр из изолированных медных сегментов на валу ротора. Каждый сегмент подключён к концам обмоток якоря.
• Щётки – графитовые стержни в щёткодержателях. Передают ток от стационарных клемм на вращающийся коллектор.
• Корпус – стальной кожух, объединяющий компоненты, с монтажными фланцами и вентиляционными отверстиями.

Принцип работы основан на законе Ампера: при пропускании тока через обмотку якоря в магнитном поле статора возникает сила Лоренца, вращающая ротор. Коллектор синхронно переключает направление тока в катушках при повороте вала, обеспечивая непрерывное вращение. В стартерах автомобилей типа Оки ДПТ специально оптимизирован для кратковременной работы с высоким пусковым моментом (до 6000 об/мин) при низком напряжении (12В).

Втягивающая обмотка: как создаётся движение шестерни

Втягивающая обмотка представляет собой медную катушку, намотанную вокруг подвижного сердечника (якоря реле) внутри корпуса втягивающего реле стартера. Её основная задача – преобразовать электрическую энергию в механическое поступательное движение, необходимое для вывода шестерни бендикса в зацепление с венцом маховика двигателя. При подаче напряжения от замка зажигания обмотка создаёт мощное электромагнитное поле.

Электромагнитное поле, генерируемое втягивающей обмоткой, мгновенно втягивает сердечник реле внутрь катушки. Этот сердечник жёстко соединён через вилку (рычаг) с шестернёй обгонной муфты (бендикса). В результате линейного перемещения сердечника шестерня выдвигается по шлицам вала якоря стартера до полного контакта с зубчатым венцом маховика. Одновременно с этим движением концевой диск сердечника замыкает силовые контакты реле, подавая ток на основные обмотки стартера для вращения.

Ключевые этапы работы

1. Подача напряжения: При повороте ключа зажигания ток поступает на втягивающую обмотку реле.
2. Формирование электромагнита: Обмотка создаёт магнитное поле, притягивающее сердечник.
3. Линейное перемещение: Сердечник втягивается, воздействуя через рычаг на шлицевый вал бендикса.
4. Вывод шестерни: Шестерня перемещается вперёд и входит в зацепление с маховиком.
5. Замыкание контактов: В крайнем положении сердечник замыкает "пятаки", подавая ток на электродвигатель стартера.

Компонент	Функция в процессе
Втягивающая обмотка	Генерация электромагнитного поля для перемещения сердечника
Сердечник (якорь реле)	Передача усилия на вилку и замыкание силовой цепи
Вилка (рычаг)	Преобразование движения сердечника в выдвижение шестерни
Шлицы вала якоря	Направляющая для поступательного хода бендикса

Важно: После запуска мотора исчезновение тока в обмотке приводит к возврату сердечника пружиной, что мгновенно отводит шестерню из зацепления. Это предотвращает разнос стартера от работающего двигателя.

Удерживающая обмотка реле: для чего нужна

Удерживающая обмотка реле стартера обеспечивает фиксацию якоря втягивающего реле в крайнем положении после срабатывания системы запуска. Её ключевая задача – удерживать контакты силовой цепи (мощные "пятаки") в замкнутом состоянии, пока водитель удерживает ключ зажигания в положении "стартер". Это позволяет бендиксу оставаться в зацеплении с венцом маховика, а электродвигателю стартера – непрерывно вращать коленвал двигателя.

Без этой обмотки якорь реле под действием возвратной пружины немедленно отключил бы питание стартера при отпускании ключа, прервав процесс запуска. Работает она параллельно с втягивающей обмоткой, но продолжает функционировать даже после замыкания силовых контактов, потребляя меньший ток – ровно столько, чтобы преодолеть сопротивление пружины, но не перегреваясь.

Принцип взаимодействия обмоток

При подаче напряжения:

• Втягивающая обмотка создаёт мощное магнитное поле для перемещения якоря и зацепления бендикса.
• Удерживающая обмотка активируется одновременно, но её магнитного поля достаточно только для удержания якоря после срабатывания.

Тип обмотки	Ток потребления	Функция
Втягивающая	Высокий (до 50А)	Перемещение якоря + зацепление бендикса
Удерживающая	Низкий (3-8А)	Фиксация якоря при работе стартера

При отпускании ключа зажигания питание обеих обмоток прерывается. Возвратная пружина мгновенно отводит якорь, размыкая силовые контакты и выводя бендикс из зацепления. Отказ удерживающей обмотки проявляется характерными щелчками реле без вращения стартера – якорь "дёргается", но не фиксируется.

Щёточный узел: передача тока на коллектор

Щёточный узел обеспечивает подачу электроэнергии от бортовой сети автомобиля на вращающийся коллектор стартера. Он состоит из двух графитовых щёток, подпружиненных держателей и контактных пластин. Щётки прижимаются к коллектору с постоянным усилием, создавая скользящий электрический контакт во время работы стартера.

Графитовый материал щёток выбран из-за высокой электропроводности и устойчивости к истиранию. Пружины компенсируют естественный износ щёток, автоматически поджимая их к ламелям коллектора. Конструкция узла исключает искрообразование и обеспечивает минимальное переходное сопротивление для передачи высоких пусковых токов (до 500 А и более).

Ключевые элементы и функции

• Щётки - графитовые стержни прямоугольного сечения, передающие ток через контактную площадку
• Пружины - создают необходимое прижимное усилие (1.5-2.5 кгс на щётку)
• Держатели - направляющие каналы, фиксирующие щётки в строго перпендикулярном положении к коллектору
• Медные косички - гибкие проводники, соединяющие щётки с контактным болтом статора

Параметр	Значение	Последствия отклонений
Высота новой щётки	12-15 мм	Снижение прижима при износе до 5 мм
Усилие пружины	1.8±0.3 кгс	Искрение при ослаблении, перегрев при избытке
Свободный ход в держателе	0.1-0.3 мм	Зависание щёток при зазоре >0.5 мм

Основные неисправности проявляются в виде усиленного искрения между щётками и коллектором, падения мощности стартера или полного отсутствия вращения. Диагностика включает замер остаточной высоты щёток (критичный износ - менее 5 мм), проверку подвижности в держателях и целостности медных косичек. При замене обязательна притирка новых щёток к радиусу коллектора наждачной бумагой зернистостью 400-600.

Силовая цепь: путь от аккумулятора к стартеру

Электрическая цепь стартера Оки представляет собой замкнутый контур высокого тока, запитывающий электродвигатель. Её ключевая задача – обеспечить передачу значительной мощности от аккумуляторной батареи к стартеру для уверенного проворачивания коленчатого вала двигателя. Надёжность контактов и целостность проводников в этой цепи критически важны для запуска.

Основные компоненты силовой цепи включают аккумулятор, массивные силовые провода, контактную группу замка зажигания и тяговое реле стартера. Особенность Оки – использование реле стартера, которое выполняет роль силового электромагнитного выключателя. Это реле управляется маломощной цепью замка зажигания, но коммутирует основной ток к стартеру.

Последовательность работы цепи

1. Поворот ключа в положение "Старт": Замок зажигания замыкает цепь управления на контакте "50".
2. Активация реле стартера: Ток от АКБ через замок поступает на втягивающую обмотку реле стартера.
3. Коммутация силовой цепи: Якорь реле перемещается, замыкая силовые контакты ("30" и "87").
   • Контакт "30" реле подключён к плюсовой клемме АКБ толстым проводом.
   • Контакт "87" реле соединён с силовой клеммой тягового реле стартера.
4. Подача питания на стартер: Ток по силовому кабелю поступает на втягивающее реле стартера, которое:
   1. Вводит шестерню бендикса в зацепление с венцом маховика.
   2. Замыкает внутренние контакты, подавая ток напрямую на обмотки электродвигателя стартера.
5. Замыкание цепи на массу: Ток протекает через обмотки стартера и уходит на массу через корпус стартера и толстый минусовой кабель, соединяющий АКБ с двигателем и кузовом.

Компонент цепи	Назначение	Особенности на Оке
Аккумулятор (АКБ)	Источник энергии	Минимальная ёмкость 55 А·ч, пусковой ток >255 А
Плюсовой кабель (АКБ - реле)	Передача тока к реле	Сечение не менее 16 мм², защищён термочехлом
Реле стартера	Силовая коммутация	Расположено в моторном отсеке (обычно на левом брызговике)
Силовой кабель (реле - стартер)	Передача тока к стартеру	Короткий провод с сечением 25 мм²
Минусовой кабель (АКБ - масса)	Замыкание цепи	Два кабеля: на двигатель и кузов

Проблемы в силовой цепи (окисление клемм, коррозия проводов, подгорание контактов реле или стартера) приводят к падению напряжения и недостаточному вращению стартера. Диагностика начинается с проверки напряжения на клемме "50" втягивающего реле стартера при повороте ключа и измерения падения напряжения на участках цепи под нагрузкой.

Роль контактной группы замка зажигания в запуске двигателя Оки

Контактная группа замка зажигания (КГЗЗ) является ключевым посредником между водителем и системой запуска. При повороте ключа в положение "START" ("Старт") внутри группы механически замыкаются строго определенные контакты. Это действие не приводит к непосредственной подаче большого тока на стартер, а активирует цепь управления.

Основная электрическая функция КГЗЗ в цепи запуска – подача +12В на управляющий вывод (маленькая клемма, обычно обозначаемая "50") тягового реле стартера. При замыкании контактов в положении "Старт", напряжение с АКБ через предохранитель и замок зажигания поступает на эту клемму. Это напряжение заставляет сработать тяговое реле стартера, которое, в свою очередь, вводит шестерню бендикса в зацепление с венцом маховика и замыкает силовые контакты, подавая мощный ток от АКБ непосредственно на электродвигатель стартера.

Признаки неисправности контактной группы, влияющие на запуск

Проблемы с КГЗЗ напрямую сказываются на работе стартера:

• Стартер не включается при повороте ключа: Наиболее явный признак. При повороте ключа в "Старт" отсутствуют характерные щелчки тягового реле и вращение стартера.
• Стартер включается только после многократных попыток поворота ключа: Контакты внутри группы подгорели или окислились, замыкание происходит нестабильно.
• Стартер продолжает работать после отпускания ключа из положения "Старт": Критическая неисправность – контакты в группе "залипли" в замкнутом состоянии. Требует немедленного отключения АКБ!
• Отсутствие напряжения на клемме "50" тягового реле при повороте ключа в "Старт": Прямое указание на обрыв в цепи управления, часто виновата именно КГЗЗ (проверяется мультиметром).

Замена контактной группы замка зажигания на Оке

Замена КГЗЗ – стандартная процедура при подтверждении ее неисправности:

Действие	Примечание
1. Отсоединение АКБ:	Обязательно! Сначала снимается минусовая клемма.
2. Снятие пластиковой облицовки рулевой колонки:	Обычно крепится на винтах/саморезах снизу и по бокам.
3. Отсоединение колодки жгута проводов от замка зажигания:	Колодка подключена непосредственно к контактной группе с тыльной стороны замка.
4. Откручивание крепежных винтов/гаек, фиксирующих КГЗЗ:	Группа крепится к корпусу замка зажигания.
5. Снятие старой контактной группы:	Снимается с посадочного места на замке вместе с колодкой.
6. Установка новой контактной группы:	Новая группа ставится в пазы на замке зажигания в правильной ориентации.
7. Подключение колодки жгута проводов:	Колодка подключается к контактам новой группы. Важно не перепутать положение!
8. Проверка работы:	Подключить АКБ, проверить работу стартера во всех положениях ключа до сборки облицовки.

Диагностика напряжения на управляющем проводе

Проверка напряжения на управляющем проводе стартера выполняется для выявления проблем в цепи запуска двигателя. Основные причины диагностики: отсутствие срабатывания стартера при повороте ключа зажигания или характерные щелчки реле без вращения бендикса.

Подготовьте мультиметр в режиме измерения постоянного напряжения (диапазон 0-20 В). Отсоедините управляющий провод от клеммы втягивающего реле стартера (обычно тонкий провод с фишкой или гайкой М5). Один щуп мультиметра подключите к оголённому контакту провода, второй – к массе двигателя или кузова.

Порядок проверки

1. Установите рычаг КПП в нейтральное положение, активируйте стояночный тормоз
2. Попросите помощника повернуть ключ зажигания в положение "Старт" (удерживая 3-5 секунд)
3. Зафиксируйте показания мультиметра при срабатывании стартера

Корректные значения напряжения:

Показание мультиметра	Диагностируемая проблема
11-13 В	Цепь управления исправна – неисправность в стартере или "массе"
Менее 9 В	Обрыв или высокое сопротивление в цепи: замок зажигания, реле стартера, "косичка"
0 В	Полное отсутствие питания: перегорел предохранитель, неисправно реле, обрыв проводки

При низких или нулевых показаниях проверьте последовательно:

• Состояние контактов реле стартера (расположено в монтажном блоке)
• Целостность провода "косички" между кузовом и двигателем
• Работоспособность контактной группы замка зажигания

Тестирование силового кабеля: падение напряжения

Падение напряжения на силовом кабеле стартера напрямую влияет на его эффективность: при чрезмерной потере напряжения стартер не получает необходимой мощности от аккумулятора, что приводит к медленному прокручиванию коленвала или полному отказу запуска. Основными причинами являются коррозия контактов, повреждение жил кабеля, ослабление клемм или недостаточное сечение проводника для требуемого тока.

Для точной диагностики падения напряжения потребуется мультиметр в режиме измерения постоянного напряжения (DCV). Проверка выполняется при попытке запуска двигателя, когда стартер потребляет максимальный ток. Щупы тестера подключаются параллельно тестируемому участку цепи: один – к клемме АКБ, второй – к соответствующему входу стартера.

Порядок измерения и допустимые нормы

Выполните следующие шаги для проверки:

1. Подключите красный щуп мультиметра к положительной клемме аккумулятора.
2. Черный щуп присоедините к входной клемме силового провода на стартере.
3. Включите зажигание и попросите помощника провернуть стартер на 3-5 секунд.
4. Зафиксируйте показания напряжения на дисплее мультиметра.

Нормальным считается падение:

• Для плюсового кабеля: не более 0.5 В
• Для массового кабеля (кузов → двигатель): не более 0.3 В

Участок цепи	Допустимое падение (В)	Признаки неисправности
Плюсовой кабель (АКБ → стартер)	≤ 0.5	Треск реле, тусклый свет фар при запуске
Массовый кабель (двигатель → кузов)	≤ 0.3	Искрение на клеммах, нагрев провода

При превышении норм проверьте все соединения на предмет окисления, затяните клеммы, очистите контактные поверхности. Если проблема сохраняется – замените кабель целиком, выбирая провод с сечением не менее 16 мм² для Оки. Особое внимание уделите целостности оплетки и отсутствию внутренних обрывов жил.

Проверка цепи массы двигателя и кузова

Надежное соединение двигателя с кузовом через массовый провод критически важно для корректной работы стартера. При нарушении этого контакта стартер не получает достаточного тока, что проявляется в медленном прокручивании коленвала, щелчках реле или полном отсутствии реакции при повороте ключа.

Проблемы с массой часто возникают из-за окисления контактных площадок, ослабления креплений или повреждения самого провода. Особенно подвержены коррозии точки крепления в подкапотном пространстве из-за воздействия влаги, реагентов и перепадов температур.

Алгоритм диагностики

Выполните проверку в следующей последовательности:

1. Визуальный осмотр: Найдите массовый провод (обычно черный, сечением 16-25 мм²), идущий от двигателя к кузову. Проверьте:
   • Отсутствие обрывов и повреждений изоляции
   • Состояние контактных площадок на двигателе (часто на коробке передач) и кузове
   • Отсутствие коррозии и следов окисления
2. Проверка качества контакта:
   • Ослабьте и затяните крепежные болты
   • Зачистите контакты металлической щеткой при наличии окислов
3. Измерение сопротивления мультиметром:

   Точки измерения	Нормальное значение
   Клемма АКБ (-) → чистая точка на двигателе	0-0.3 Ом
   Клемма АКБ (-) → чистая точка на кузове	0-0.3 Ом
   Двигатель → кузов	0-0.5 Ом

4. Тест "дополнительной массы": При затрудненном пуске подключите пусковой провод между "минусом" АКБ и чистой металлической частью двигателя. Если стартер заработал нормально - цепь массы требует ремонта.

Обнаруженные окисленные или поврежденные контакты необходимо зачистить до металлического блеска и защитить литиевой смазкой. При разрушении провода или наконечников обязательна замена комплектующими аналогичного сечения.

Измерение пускового тока мультиметром

Измерение пускового тока стартера на Оке критически важно для диагностики состояния аккумулятора и силовой цепи. Этот параметр отражает реальную нагрузку при запуске двигателя, помогая выявить проблемы: от изношенной втягивающей обмотки до заклинивания якоря. Мультиметр с функцией замера постоянного тока до 400А – основной инструмент для этой процедуры.

Процедура требует строгого соблюдения безопасности из-за высоких значений тока. Замер производится при температуре двигателя 20-25°C на полностью заряженном АКБ, исключая попытки запуска дольше 5-7 секунд. Несоблюдение этих правил может привести к повреждению оборудования или травмам.

Порядок выполнения замеров

Подготовьте мультиметр с токовыми клещами или шунтом на 400-600А. Действуйте по алгоритму:

1. Отключите зажигание и поставьте автомобиль на ручной тормоз
2. Разместите клещи вокруг плюсового кабеля АКБ (без контакта с "массой")
3. Переключите прибор в режим "DC A" с диапазоном 200-400А
4. Фиксируйте максимальное значение тока при запуске

Тип стартера Ока	Нормальный ток (А)	Критическое значение (А)
Стартер 57.3708 (стандарт)	180-250	>320
Стартер 5712.3708 (редукторный)	130-190	>280

Превышение нормы указывает на:

• Механическое заедание втулок или бендикса
• Короткое замыкание в обмотках
• Деформацию вала якоря

Слишком низкие показатели (менее 120А) свидетельствуют о проблемах контактов, окислении клемм или неисправностях втягивающего реле. Для точной интерпретации данных сверяйтесь с технической документацией конкретной модели стартера.

Демонтаж защитного кожуха двигателя

Защитный кожух двигателя на Оке обычно крепится несколькими болтами или гайками. Перед началом работ убедитесь, что двигатель остыл во избежание ожогов. Подготовьте необходимый инструмент: ключи или головки под размер крепежа (чаще всего на 10 или 13 мм), а также удлинитель для трещотки для удобного доступа к задним болтам.

Очистите область вокруг крепежных элементов от грязи щеткой, чтобы предотвратить слизывание граней. При наличии коррозии обработайте резьбовое соединение проникающей смазкой типа WD-40 и дайте ей подействовать 10-15 минут. Это облегчит откручивание и снизит риск срыва болтов.

Последовательность снятия

1. Открутите передние крепежные элементы кожуха (обычно 2-3 штуки), расположенные в зоне радиатора. Используйте торцевой ключ или головку с воротком.
2. Доберитесь до боковых и задних болтов/гаек. Для задних креплений потребуется удлинитель и, возможно, кардан для трещотки из-за ограниченного пространства.
3. Аккуратно снимите кожух после откручивания всех элементов крепления. Избегайте резких движений – он может зацепляться за шланги или провода.
4. Проверьте состояние резиновых демпферов или уплотнителей в местах контакта с кузовом. При разрушении замените их.

Уложите снятый кожух на ровную поверхность во избежание деформации. Очистите его от масляных пятен и грязи перед установкой обратно. Важно: не оставляйте двигатель без защиты надолго – это повышает риск попадания грязи и повреждения ремней.

Порядок отсоединения клемм аккумулятора

Перед началом работ с электрооборудованием Оки, включая замену стартера, необходимо обесточить бортовую сеть. Отсоединение клемм аккумулятора – обязательная процедура для предотвращения короткого замыкания, выхода из строя ЭБУ и случайного запуска двигателя.

Крайне важно соблюдать строгую последовательность: сначала снимается ОТРИЦАТЕЛЬНАЯ клемма (-), затем ПОЛОЖИТЕЛЬНАЯ (+). Нарушение порядка может вызвать искрение при контакте инструмента с кузовом, что повредит электронные компоненты или спровоцирует возгорание.

Пошаговая инструкция

1. Подготовьте инструменты: ключ на 10 мм (тип головки зависит от модели АКБ), защитные перчатки и очки.
2. Отключите зажигание, выньте ключ из замка и убедитесь, что все потребители энергии выключены.
3. Ослабьте гайку крепления на клемме «минус» (чёрный провод, маркировка «-»).
4. Аккуратно снимите клемму с токовывода, отведите провод в сторону от аккумулятора и зафиксируйте (например, пластиковым хомутом), исключив случайный контакт с выводом.
5. Повторите действия для клеммы «плюс» (красный провод, маркировка «+»). Изолируйте её отдельно от минусовой.

Ошибка	Последствия
Сначала снятие «плюса»	Короткое замыкание при касании ключом кузова, оплавление проводов
Нефиксация клемм	Самопроизвольный контакт с выводами АКБ, повреждение ЭБУ

Отключение питающих проводов от стартера

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора для исключения короткого замыкания. Убедитесь в отсутствии контакта ключа с клеммами АКБ.

К стартеру Оки подключены два основных провода: толстый кабель постоянного питания (+) от аккумулятора и тонкий управляющий провод от замка зажигания. Оба зафиксированы гайками на контактных шпильках стартера.

Порядок демонтажа проводов

1. Ослабьте гайку на шпильке силового провода (диаметром ~12 мм) гаечным ключом на 13. Снимите клемму с шпильки, отведите кабель в сторону.
2. Ключом на 10 открутите гайку управляющего провода (тонкий кабель с пластиковым наконечником). Аккуратно снимите клемму, избегая деформации.

Примечание: Если провода «прикипели», обработайте резьбовое соединение WD-40 перед откручиванием.

Ослабление крепёжных болтов монтажного места

Вибрации двигателя и постоянные нагрузки приводят к постепенному ослаблению болтов, фиксирующих стартер на картере коробки передач. Наиболее уязвимы нижний крепёжный элемент (из-за сложности контроля затяжки) и места контакта с кронштейном усиления. Отсутствие фиксации вызывает люфт агрегата, что нарушает соосность валов и мешает корректному зацеплению бендикса с венцом маховика.

Незамеченная проблема провоцирует ускоренный износ шестерён, повреждение зубьев маховика и поломку самого стартера. Косвенными признаками служат металлический скрежет при пуске, неравномерное вращение коленвала или полный отказ системы запуска. Регулярная проверка момента затяжки (35–45 Н·м для Оки) обязательна при ТО.

Порядок восстановления надёжного крепления

1. Обесточить бортовую сеть (снять клемму «–» с АКБ).
2. Очистить резьбовые соединения от грязи щёткой.
3. Проверить состояние болтов и шпилек – заменить при деформации или срыве резьбы.
4. Затянуть крепёж динамометрическим ключом в последовательности:
   • Нижний болт (через кронштейн) – 40 Н·м
   • Верхний болт – 35 Н·м
   • Гайку шпильки – 45 Н·м
5. Обработать соединения аэрозольным фиксатором резьбы для предотвращения самоотвинчивания.

Элемент крепления	Рекомендуемый момент затяжки	Признаки неисправности
Нижний болт	40 Н·м	Вибрация стартера, скрип
Верхний болт	35 Н·м	Перекос корпуса
Гайка шпильки	45 Н·м	Хлопки при запуске

Важно: Отсутствие усиливающего кронштейна (характерно после неквалифицированного ремонта) гарантированно вызывает разрушение посадочных мест. При замене стартера всегда устанавливайте штатные крепёжные элементы – универсальные болты часто не соответствуют нагрузкам.

Приёмы безопасного извлечения узла через низ

Для извлечения стартера снизу автомобиля Ока требуется предварительная подготовка: установите машину на эстакаду или подъемник, обеспечьте устойчивость противооткатными башмаками и снимите защиту картера при ее наличии. Отключите минусовую клемму аккумулятора и наденьте защитные очки – возможен контакт с грязью или техническими жидкостями.

Очистите зону вокруг стартера от грязи металлической щеткой, чтобы предотвратить попадание абразива в механизмы. Через верхний доступ отсоедините силовой провод от втягивающего реле и управляющий разъем, аккуратно отжав фиксаторы. Используйте графитовую смазку для обработки резьбовых соединений крепежа за 10-15 минут до демонтажа.

Последовательность демонтажа

1. Ослабление крепежа: Примените трещотку с карданным шарниром и удлинителем для доступа к верхнему болту. Начинайте с нижнего болта (ключ на 13 мм), контролируя положение стартера рукой.
2. Извлечение узла: После выкручивания обоих болтов подайте стартер вперед по оси коленвала, одновременно разворачивая его корпус против часовой стрелки. Избегайте резких движений – возможен зацеп за сцепление или маховик.
3. Контроль зазоров: При манипуляциях визуально проверяйте расстояние до ШРУСа (не менее 3-5 см) и целостность проводов датчика коленвала. Фиксируйте отсоединенные кабели стяжками.

Риск	Метод нейтрализации
Падение стартера	Поддержка ладонью снизу, использование страховочного шнура
Залипание в посадочном месте	Легкие постукивания резиновой киянкой через деревянную проставку
Повреждение маховика	Запрет проворачивания коленвала (рычаг КПП в 1-й передаче)

После извлечения немедленно закройте отверстие в корпусе КПП чистой ветошью – это предотвратит попадание пыли в узел сцепления. Проведите ревизию зубьев бендикса и состояния электропроводки перед установкой нового или отремонтированного стартера.

Работа в стеснённых условиях: рекомендации

Доступ к стартеру на Оке сильно ограничен из-за компактности моторного отсека и близкого расположения других агрегатов. Основные сложности создают выпускной коллектор, шланги системы охлаждения и элементы подвески силового агрегата, требующие особой осторожности при демонтаже.

Для безопасной замены необходимо предварительно снять клемму "-" с аккумулятора и обеспечить устойчивое положение автомобиля на подъёмнике или домкратах. Дополнительное освещение и магнитный держатель для мелких крепежей обязательны – уроненную деталь в тесноте моторного отсека крайне сложно найти.

Порядок действий и инструменты

Оптимальная последовательность работ:

1. Освобождение пространства: Демонтировать воздушный фильтр и корпус воздуховода
2. Отсоединение проводов: Снять клемму питания стартера и управляющий провод (обязательно пометить их изолентой)
3. Крепёж: Выкрутить верхний болт крепления ключом на 13 через нишу в чашке амортизатора
4. Нижнее крепление: Добраться до нижнего болта (ключ на 15) через пространство под радиатором, используя карданный шарнир и удлинитель

Критичные нюансы:

• Используйте трещотку с гибкой удлинительной штангой для нижнего болта
• Применяйте головки с защитой от сколов – ржавые грани болтов легко "слизываются"
• Фиксируйте отсоединённые провода стяжками, чтобы они не мешали извлечению стартера

Таблица сложностей и решений:

Проблема	Решение
Невозможность визуального контроля нижнего крепления	Работа на ощупь с зеркалом на ручке
Риск повреждения коллектора	Защита ветошью + применение торцевых головок без граней
Выпадение болтов в подкапотном пространстве	Использование магнитного пальца-удлинителя

При установке нового стартера сначала наживляйте болты крепления вручную – перекос резьбы приведёт к повреждению корпуса. Затяжку производите динамометрическим ключом (25-30 Н∙м), соблюдая очерёдность: сначала нижний болт, затем верхний.

Визуальный осмотр демонтированного стартера

После снятия стартера с двигателя Оки тщательно очистите его корпус от грязи, масла и пыли. Это необходимо для точной оценки состояния деталей и выявления возможных дефектов. Используйте ветошь и щетку, избегая обильного применения растворителей, которые могут повредить электрические компоненты.

Внимательно осмотрите корпус стартера на предмет трещин, глубоких сколов или деформаций, особенно в местах крепления. Проверьте целостность электрических клемм и контактных болтов – они не должны иметь следов оплавления, сильной коррозии или разрушения резьбы. Обратите внимание на состояние проводов тягового реле.

Ключевые элементы для диагностики

• Втягивающее реле: Ищите трещины на корпусе, подтеки масла, повреждения контактной пластины ("пятака").
• Щеточный узел: Оцените длину щеток (меняются при износе ниже 5 мм) и свободу их движения в держателях. Проверьте целостность пружин.
• Втулки (подшипники): Осмотрите переднюю и заднюю втулки вала якоря на предмет выработки, задиров или расколов. Люфт вала – критичный дефект.
• Зубья бендикса и венец маховика: Убедитесь в отсутствии сколотых, сточенных "в конус" или загнутых зубьев. Сравните износ на бендиксе и маховике.
• Обмотки: Ищите следы перегрева (потемнение лака, запах гари), нарушения изоляции или обрывы проводов статора и якоря.

Элемент	Признак неисправности
Корпус	Трещины, деформации крепежных лап
Контактные болты	Оплавление, коррозия, срыв резьбы
Бендикс	Стертые/сколотые зубья, заклинивание
Втулки	Выработка, задиры, чрезмерный люфт вала
Обмотки	Потемнение, отслоение лака, обрыв

Особое внимание уделите проверке бендикса: вращайте его вручную – он должен крутиться только в одну сторону (против направления запуска), а при попытке провернуть в обратную – блокироваться. Заклинивание или свободное вращение в обе стороны указывает на неисправность обгонной муфты.

Сравнение старого и нового модуля перед установкой

Перед монтажом нового стартера критически важно выполнить визуальный осмотр обоих устройств. Убедитесь, что новый модуль соответствует оригиналу по крепежным отверстиям, положению электрических разъемов и длине приводного вала. Несоответствие хотя бы одного параметра приведет к невозможности установки или некорректной работе системы.

Особое внимание уделите состоянию контактных групп и целостности корпуса. На старом стартере проверьте износ бендикса и втягивающего реле – эти детали часто выходят из строя первыми. На новом экземпляре сразу удалите транспортировочную смазку с шестерни бендикса и проверьте отсутствие заводского брака.

Ключевые отличия для контроля

• Габаритные размеры – должны полностью совпадать со старым образцом
• Расположение клемм – полярность подключения (+/-) и тип разъемов
• Характеристики бендикса – число зубьев (9 для Оки), диаметр и шаг

Параметр	Старый стартер	Новый стартер
Маркировка	42.3708 или КЗАТЭ	Должна дублировать оригинал
Масса устройства	~4.1 кг	Не должна отличаться более чем на 5%
Состояние вала	Проверить на биение	Отсутствие коррозии

Важно: перед финальной сборкой проверьте совместимость нового стартера с маховиком – приложите оба устройства зубьями друг к другу. Зубья должны входить в зацепление без зазоров и перекосов. Использование несовместимой пары приведет к разрушению венца маховика.

Очистка контактов маховика и ответной плоскости

Со временем на зубьях маховика и контактных поверхностях стартера образуется нагар, окислы и загрязнения. Это ухудшает передачу тока и приводит к прокручиванию бендикса без зацепления с маховиком. Регулярная очистка предотвращает подобные проблемы.

Для работы потребуется ветошь, металлическая щётка и обезжириватель (например, уайт-спирит). Предварительно снимите стартер и отсоедините клеммы АКБ. Обеспечьте свободный доступ к маховику, провернув коленвал за болт крепления шкива.

Порядок выполнения очистки

Обработка зубьев маховика:

• Через смотровое окно КПП оцените состояние зубьев – ищите сколы, заусенцы и масляные потёки
• Металлической щёткой удалите крупные отложения, работая вдоль зубьев
• Обработайте ветошью с обезжиривателем контактные поверхности

Чистка стартера:

1. Тщательно очистите венец бендикса от грязи
2. Проверьте отсутствие смазки на ответной плоскости – масло притягивает пыль
3. Убедитесь в свободном ходе бендикса по шлицам вала

Контрольные параметры после очистки:

Элемент	Требование
Зазор между зубьями	Отсутствие задиров и ступенек
Поверхность контактов	Матовая, без лаковых налётов
Ход бендикса	Плавный, без заеданий

После сборки проверьте работу стартера на заглушённом двигателе – бендикс должен чётко входить в зацепление. Игнорирование очистки контактов сокращает ресурс стартера на 30-40% из-за повышенного тока и ударных нагрузок.

Проверка люфта втулок и шестерни бендикса

Проверка радиального люфта вала якоря в посадочных местах втулок обязательна при диагностике стартера Ока. Чрезмерный износ втулок приводит к перекосу вала, замыканию обмоток о статор и неравномерному контакту щеток с коллектором. Визуально оцените состояние втулок на предмет глубоких выработок или трещин.

Люфт шестерни бендикса напрямую влияет на зацепление с венцом маховика. Увеличенный зазор вызывает проскальзывание, металлический скрежет при запуске или холостое прокручивание стартера. Проверку выполняют после демонтажа стартера с двигателя для точной диагностики.

Порядок проверки элементов

1. Зафиксируйте корпус стартера в тисках через мягкие накладки.
2. Проверка втулок:
   • Покачайте вал якоря рукой перпендикулярно оси вращения
   • Допустимый радиальный люфт – до 1 мм. Биение более 1,5 мм требует замены втулок.
3. Проверка бендикса:
   • Зажмите привод в сборе в руке
   • Проверните шестерню вперед-назад относительно обоймы
   • Норма углового люфта – 10-15°. Свободный ход свыше 30° недопустим.

Элемент	Тип люфта	Критическое значение
Втулки вала	Радиальный	1.5 мм
Шестерня бендикса	Угловой	30°

При замене втулок используйте оригинальные меднографитовые изделия. Установка дешевых аналогов из бронзы ведет к ускоренному износу. Для запрессовки новых втулок применяйте оправку подходящего диаметра, избегая перекоса.

Установка ремонтного комплекта щёток

Перед началом работ снимите клемму «–» с аккумулятора для исключения короткого замыкания. Демонтируйте стартер с двигателя, открутив три крепежных гайки ключом на 13 и отсоединив силовой провод и управляющий разъём. Очистите корпус от грязи перед разборкой.

Разберите стартер: открутите два длинных стяжных болта крестовой отвёрткой, аккуратно разделите корпус пополам, извлеките ротор с приводной вилкой. Снимите защитную крышку щеткодержателя, расположенную на задней части стартера, отогнув фиксаторы или выкрутив винты в зависимости от модификации.

Процедура замены щёток

1. Извлеките старые щётки, отсоединив пружины и вынув их из направляющих пазов.
2. Очистите контактные площадки коллектора ротора ветошью, смоченной в бензине.
3. Установите новые щётки из ремкомплекта, соблюдая ориентацию (пружины должны прижимать щётки к коллектору).
4. Проверьте свободный ход щёток в держателях – они не должны застревать.

Важно: При сборке убедитесь, что контактные медные шины щеткодержателя не касаются корпуса. После установки крышки проверьте вращение ротора рукой – он должен двигаться без заклинивания.

Параметр	Норма	Проверка
Выступ щётки из держателя	≥ 5 мм	Линейкой
Усилие пружины	Равномерное	Визуально

Соберите стартер в обратной последовательности, затяните стяжные болты крест-накрест. Перед установкой на автомобиль выполните тестовое подключение к АКБ: подайте «+» на втягивающее реле – шестерня бендикса должна резко выдвинуться. Установите стартер на двигатель, подключите электропроводку и проверьте запуск двигателя.

Смена втягивающего реле без замены всего стартера

Замена втягивающего реле отдельно от стартера возможна и экономически целесообразна при сохранении работоспособности основного электродвигателя. Это распространённая практика при характерных неисправностях: щелчки без запуска, залипание бендикса, отсутствие реакции на поворот ключа при исправной проводке и заряженном АКБ.

Процедура требует аккуратности, но доступна в гаражных условиях. Ключевое условие – совместимость нового реле с моделью стартера Оки (обычно 57.3708 или аналоги). Проверьте маркировку на корпусе перед покупкой.

Порядок работ

1. Подготовка: Снимите минусовую клемму АКБ. Очистите корпус стартера от грязи.
2. Демонтаж стартера: Открутите крепёжную гайку на плюсовом проводе (ключ на 13). Отсоедините управляющий провод от реле. Выкрутите два болта крепления стартера к картеру сцепления (головка на 13).
3. Разборка: Зафиксируйте стартер в тисках. Выкрутите два длинных стяжных болта корпуса реле (ключ на 8).
4. Снятие реле: Аккуратно отсоедините корпус реле от стартера. Отогните пластиковый фиксатор и снимите контактную шайбу с центрального болта.
5. Установка нового реле: Наденьте шайбу на болт нового реле, зафиксируйте пластиковым держателем. Совместите шток реле с вилкой бендикса. Притяните корпус двумя стяжными болтами.
6. Монтаж: Установите стартер на двигатель, закрепите болтами. Подсоедините управляющий провод и плюсовой кабель с затяжкой гайки.

Критические моменты:

• Не теряйте контактную шайбу при разборке – её отсутствие вызовет неработоспособность.
• Проверьте состояние вилки бендикса – деформация требует замены.
• Обеспечьте чистоту контактных площадок на болте реле и проводе.

Проверка после установки: Подключите АКБ. При повороте ключа должен чётко слышаться однократный щелчок реле с моментальным запуском мотора. Повторные щелчки или вращение стартера без зацепления маховика указывают на ошибки монтажа.

Смазка движущихся элементов: что использовать

Правильная смазка вилки стартера и бендикса критически важна для бесперебойной работы механизма. Без регулярного обслуживания металлические детали подвергаются повышенному износу, заклиниванию или коррозии, особенно в условиях перепадов температур и влажности.

Используйте только специализированные составы, сохраняющие свойства при экстремальных нагрузках. Универсальные смазки (типа Литол-24) или графитовые пасты не подходят – они густеют на морозе или притягивают грязь, ускоряя износ подвижных частей.

Рекомендуемые типы смазочных материалов

Оптимальные решения для узлов стартера:

• Высокотемпературные смазки на синтетической основе (LIQUI MOLY Hochtemperatur-Fett, Molykote PG-65) – устойчивы к нагреву от электродвигателя, не стекают
• Медные противозадирные пасты (Loctite 8060, Mannol Kupfer-Paste) – защищают шестерни бендикса от схватывания при контакте с маховиком
• Пластичные смазки с дисульфидом молибдена (SHRUS Lube, Mobilgrease XHP 222) – снижают трение в шлицах вала, работают при -40°C до +150°C

Запрещенные материалы: WD-40 (не является смазкой), солидол, циатим – теряют свойства под нагрузкой или разрушают пластиковые компоненты.

Узел стартера	Тип смазки	Периодичность
Шлицы вала якоря	Дисульфид молибдена	Каждые 60 000 км
Втягивающее реле (сердечник)	Высокотемпературная синтетика	При замене стартера
Шестерня бендикса	Медная паста	Каждые 2 года

При нанесении очистите поверхности от старой смазки и загрязнений аэрозольным очистителем тормозов. Наносите состав тонким слоем – избыток провоцирует налипание пыли. Особое внимание уделите направляющей втулке: загустевшая смазка здесь вызывает медленное втягивание бендикса.

Обратная сборка и фиксация крепежа

После установки нового или отремонтированного стартера в моторный отсек Оки, совместите монтажные проушины агрегата с отверстиями в картере сцепления. Аккуратно наживите верхний и нижний крепежные болты пальцами, контролируя отсутствие перекоса корпуса относительно посадочной плоскости. Убедитесь в корректном положении силового кабеля и разъема управления, исключив их контакт с подвижными деталями или острыми кромками.

Затяжку болтов производите крест-накрест динамометрическим ключом, соблюдая момент 32–38 Н·м. Перетяжка может повредить резьбу в алюминиевом картере, а недостаточное усилие приведет к вибрации и разрушению деталей. После фиксации подключите клемму «плюс» на втягивающем реле и колодку управления, затянув гайку силового провода с усилием 8–10 Н·м.

Контрольные операции после сборки

1. Проверьте отсутствие инструмента в подкапотном пространстве
2. Подсоедините клеммы аккумулятора: сначала положительную, затем отрицательную
3. Запустите двигатель, обращая внимание на:
   • Отсутствие посторонних шумов при работе стартера
   • Стабильность зацепления бендикс-шестерни
   • Плотность прилегания корпуса к картеру

Элемент крепежа	Момент затяжки	Особенности
Основные болты стартера	32–38 Н·м	Крест-накрест, без перекоса
Гайка силового кабеля	8–10 Н·м	Обязательна шайба Grover
Болт кронштейна (при наличии)	18–22 Н·м	Только для модификаций с доп. опорой

При установке защитного кожуха кардана (применимо для некоторых годов выпуска) убедитесь, что он не контактирует с корпусом стартера. После пробного запуска повторно проверьте надежность всех соединений – тепловое расширение металла может ослабить первоначальную затяжку.

Правила подключения электрических разъёмов

Перед подключением разъёмов стартера на Оке убедитесь в полном отключении массы автомобиля. Визуально проверьте целостность корпусов разъёмов, отсутствие оплавлений и коррозии на контактах.

Тщательно сверяйте маркировку и цветовую схему проводов согласно электросхеме конкретной модели. При наличии следов окисления зачистите контакты мелкой наждачной бумагой или специальным очистителем.

Ключевые этапы подключения

1. Совместите фиксаторы – на разъёмах стартера предусмотрены направляющие пазы и замки
2. Плавно состыкуйте колодки без перекоса до характерного щелчка фиксатора
3. Проверьте надёжность крепления – потяните разъём на себя после соединения
4. Проложите жгуты в штатные держатели, исключая контакт с подвижными элементами
5. Наденьте защитные колпачки на силовые клеммы питания

Важно: запрещается прикладывать чрезмерное усилие при соединении. Несовпадение контактов свидетельствует о несовместимости разъёма.

Контроль зазора между шестернёй и маховиком

Зазор между венцом маховика и шестернёй стартера критичен для корректной работы системы. Нормативное значение составляет 1–5 мм. При недостаточном зазоре происходит постоянное касание зубьев шестерни и маховика, ведущее к ускоренному износу деталей и характерному скрежету. Превышение зазора вызывает пробуксовку или отсутствие контакта – стартер крутится вхолостую, не передавая усилие на двигатель.

Проверка осуществляется визуально или щупом через смотровое окно картера сцепления после демонтажа корпуса воздушного фильтра. Точность замера требует фиксации шестерни в рабочем положении – для этого на втягивающее реле подаётся напряжение 12В, имитируя запуск двигателя. Альтернативный метод: ручное выдвижение шестерни через шток реле при снятом стартере.

Корректировка зазора

Регулировка выполняется путём добавления/удаления регулировочных шайб между стартером и блоком цилиндров. Основные шаги:

1. Ослабить крепёжные болты стартера.
2. Установить щуп толщиной 2–4 мм между шестернёй и маховиком.
3. Смещать корпус стартера до плотного прилегания щупа.
4. Зафиксировать положение, затянуть болты с моментом 32–38 Н·м.

Важно: Несоответствие зазора часто вызвано:

• Деформацией посадочной плоскости блока цилиндров
• Износом втулок вала стартера
• Неправильной установкой прокладок при ремонте двигателя

Симптомы отклонений	Менее 1 мм	Более 5 мм
Шум при работе	Постоянный скрежет	Металлический лязг
Запуск двигателя	Затруднённый, с рывками	«Холостое» вращение
Последствия	Сколы зубьев маховика	Обгорание контактов реле

Регулярная проверка зазора при ТО увеличивает ресурс стартера на 30–40%. Игнорирование параметра приводит к разрушению венца маховика и полному отказу пусковой системы.

Тестовый запуск двигателя после монтажа

Перед первым запуском визуально проверьте правильность подключения всех проводов к стартеру, особенно силового кабеля (+) и управляющего контакта. Убедитесь, что клеммы аккумулятора затянуты, а массовый провод на кузове и двигателе не имеет окислов. Проверьте уровень заряда АКБ – напряжение должно быть не ниже 12.5В.

Переведите рычаг КПП в нейтральное положение, поднимите ручной тормоз. Наденьте защитные очки и исключите нахождение посторонних в зоне вращения ремней. Включите зажигание на 5-10 секунд без запуска для создания давления в топливной рампе.

Порядок выполнения запуска

Кратковременно (не дольше 3-5 секунд) поверните ключ в положение "Старт". Контролируйте:

• Отсутствие гула или скрежета – признак неправильного зацепления бендикса
• Ровную работу без рывков и задержек
• Моментальное отключение стартера после пуска ДВС

При аномалиях: Немедленно заглушите двигатель. Проверьте:

1. Нагрев силовых кабелей – указывает на плохой контакт
2. Искрение в области стартера – требует диагностики цепи
3. Щелчки реле вместо вращения – слабый заряд АКБ или неисправность втягивающего

Норма	Неисправность
Быстрое вращение коленвала	Медленный проворот с "задумчивостью"
Тихая работа без вибраций	Металлический лязг или скрежет
Автоотключение после пуска	Продолжение работы стартера

После успешного запуска дайте двигателю поработать 2-3 минуты. Проверьте отсутствие запаха гари или дыма из моторного отсека. Заглушите ДВС и выполните повторный запуск для подтверждения стабильности работы системы.

Профилактика коррозии контактов медной смазкой

Медная смазка создает на поверхности токоведущих элементов защитный слой, препятствующий окислению металла под воздействием влаги, реагентов и перепадов температур. Она сохраняет электропроводность, так как медь сама является отличным проводником тока, и не затвердевает со временем в отличие от обычных солидолов.

Нанесение состава особенно актуально для клемм аккумулятора, контактов стартера и массы кузова, где из-за вибраций и постоянных токовых нагрузок быстро разрушается заводское защитное покрытие. Без обработки окислы увеличивают переходное сопротивление, приводя к трудному запуску двигателя, особенно зимой.

Правила применения

Технология обработки:

1. Очистите контакты металлической щеткой или наждачной бумагой до блеска
2. Обезжирьте поверхности растворителем (уайт-спирит, бензин «калоша»)
3. Нанесите тонкий слой смазки кисточкой или пальцем в перчатке
4. Соберите соединение и плотно затяните клеммы/болты
5. Удалите излишки материала ветошью

Важно: Используйте только специализированные токопроводящие составы (например, Molykote HSC Plus, Liqui Moly Kupfer-Paste). Обычные графитовые или литиевые смазки ухудшают проводимость!

Плюсы метода	Ограничения
Рабочий диапазон до +1100°C	Не совместима с алюминиевыми деталями
Защита от электролитической коррозии	Требует обновления каждые 2 года
Устойчивость к вымыванию	Не применяется на пластиковых разъемах

Периодичность обслуживания электрических соединений

Регулярная проверка электрических контактов стартера – обязательное условие безотказной работы системы запуска. Основное внимание уделяют клеммам аккумулятора, колодке подключения и силовому проводу от АКБ к втягивающему реле. Окисление или ослабление креплений в этих узлах вызывает падение напряжения, затрудненный пуск или полный отказ стартера.

Профилактический осмотр соединений проводят каждые 10-15 тыс. км пробега или перед наступлением зимы. При эксплуатации в условиях высокой влажности, на засоленных дорогах либо после глубоких луж частоту проверок увеличивают. Обнаруженные окислы удаляют металлической щеткой, контакты защищают специальной смазкой.

Критерии оценки состояния соединений

• Клеммы АКБ: Отсутствие белого/зеленого налета, плотное прилегание к полюсным выводам
• Силовой провод: Целостность изоляции, отсутствие коррозии на медных жилах
• Разъем управления: Фиксация без люфта, чистые контактные штырьки
• Крепление массы: Надежное соединение кузова с минусовой клеммой и блоком двигателя

Элемент	Периодичность контроля	Критичные признаки износа
Клеммы аккумулятора	Каждые 3 месяца	Температурный нагрев при пуске, искрение
Провод стартера	При ТО-2 (15 тыс. км)	Окалина на медных жилах, оплавление изоляции
Колодка втягивающего реле	При замене масла	Окисление контактов, трещины в пластике

Популярные проблемы при некорректной установке

Неправильная фиксация стартера на двигателе приводит к перекосу корпуса. Это вызывает закусывание бендикса и шестерни маховика, что проявляется в скрежете при попытке запуска двигателя и быстром износе зубьев.

Недостаточное затягивание крепежных болтов провоцирует вибрацию устройства во время работы. Вибрация повреждает электрические клеммы, разбивает посадочное место в блоке двигателя и может стать причиной обрыва силового провода.

Основные последствия ошибок монтажа

• Отсутствие контакта массы: Корпус стартера не обеспечивает надежного контакта с "массой" автомобиля из-за плохой зачистки или краски на посадочной поверхности, что приводит к отказу запуска или медленному вращению.
• Перепутывание клемм: Установка тонкого сигнального провода (от замка зажигания) на силовую клемму втягивающего реле вместо управляющей малой клеммы вызывает подгорание контактов реле и повреждение проводки.
• Повреждение маховика: Неправильный зазор между бендиксом и венцом маховика (слишком большой или малый) из-за неверного подбора стартера или прокладок ведет к сколу зубьев.

Ошибка установки	Признак проблемы	Риск для системы
Не подключен конденсатор (если предусмотрен)	Щелчки втягивающего реле без запуска, помехи в аудиосистеме	Подгорание контактов замка зажигания, выход из строя реле
Перетянутые болты крепления	Деформация корпуса стартера, неестественный шум при работе	Заклинивание якоря, разрушение подшипников
Загрязнение контактных площадок	Слабый запуск "на холодную", нагар на клеммах	Перегрев проводов, оплавление изоляции

Заедание шестерни в маховике: способы решения

Заедание шестерни бендикса в зубьях маховика обычно происходит из-за деформации зубьев, износа втулок стартера или загрязнения венца. Характерный признак – стартер крутит якорь, но не проворачивает двигатель, сопровождаясь металлическим скрежетом. Иногда шестерня остается в зацеплении после остановки мотора, вызывая вой при работающем ДВС.

Первичные действия при заклинивании:

1. Попробуйте вручную провернуть коленвал за болт шкива ключом на 19 мм (по часовой стрелке). Часто этого достаточно для расцепления.
2. Переключите КПП на 4-ю передачу и раскачайте автомобиль вперед-назад при выжатом сцеплении. Механическое смещение маховика освобождает шестерню.
3. Нанесите несколько легких ударов молотком через деревянный брусок по корпусу стартера. Вибрация помогает сбросить заклинивший бендикс.

Устранение причин после снятия стартера

Проблема	Диагностика	Решение
Износ втулок стартера	Люфт вала якоря при покачивании	Замена втулок, центровка вала
Повреждение зубьев бендикса	Сколы, конусный износ, задиры на шестерне	Замена обгонной муфты (бендикса)
Деформация венца маховика	Визуально кривые зубья, заусенцы	Проточка венца или замена маховика
Загрязнение	Налипание грязи/масла на зубьях	Очистка маховика щеткой и уайт-спиритом

Критические моменты:

• При замене венца маховика соблюдайте нагрев до 180–200°C (зубья должны входить с усилием).
• После установки нового бендикса проверьте вылет шестерни: при включении стартера она должна полностью входить в зацепление.
• Обязательно смажьте шток привода стартера высокотемпературной смазкой (например, Molykote).

Если заедания повторяются после ремонта, проверьте соосность стартера и маховика. Перекос более 5° требует замены крепежных втулок или регулировки посадочной плоскости. На моделях с изношенным ДВС причиной может быть осевой люфт коленвала – необходим замер щупом у упорных полуколец.

Раннее срабатывание бендикса: способы регулировки

Раннее срабатывание обгонной муфты проявляется характерным треском или прокручиванием бендикса до полного контакта с венцом маховика. Это происходит из-за недостаточного выдвижения шестерни или преждевременного размыкания цепи втягивающего реле. Основные причины включают износ пластин реле, деформацию рычага привода (вилки), загрязнение или коррозию внутри механизма, а также ослабление или поломку возвратной пружины.

Для устранения неисправности требуется демонтаж стартера и последовательная диагностика компонентов. Проверяется свободный ход вилки, целостность пружины бендикса и отсутствие заеданий на валу якоря. Особое внимание уделяется втягивающему реле: подгоревшие контакты или потерявшие упругость пружины внутри него часто становятся источником проблемы.

Порядок регулировки и ремонта

1. Проверка хода вилки: Отклонение от нормы (обычно 5-8 мм) указывает на износ посадочных мест или деформацию. Требуется замена вилки.
2. Диагностика втягивающего реле:
   • Замер сопротивления обмоток мультиметром (обрыв или межвитковое замыкание – повод для замены).
   • Контроль плавности движения сердечника: заедания устраняются очисткой штока и внутренней полости от грязи.
3. Ревизия бендикса:
   • Проверка вращения муфты только в одну сторону с усилием. Противоток недопустим.
   • Замер длины возвратной пружины (сравнение с новой). Усадка или поломка требует замены узла целиком.
4. Корректировка зазора шестерни: После сборки проверяется расстояние между упорной шайбой бендикса и муфтой в крайнем положении (1-3 мм). Регулируется подбором шайб или заменой изношенных деталей.

Элемент	Признак неисправности	Решение
Вилка привода	Люфт, трещины, "усталость" металла	Замена
Втягивающее реле	Подгар контактов, слабое усилие сердечника	Чистка/замена
Пружина бендикса	Потеря упругости, облом витков	Замена муфты
Вал якоря	Задиры, коррозия под муфтой	Полировка или замена вала/стартера

Проверка углового положения при монтаже

Угловое положение стартера относительно венца маховика критично для корректной работы и долговечности узла. Несоблюдение правильного угла приводит к частичному зацеплению шестерни бендикса с зубьями маховика, вызывая ускоренный износ, сколы зубцов или поломку венца.

Для проверки углового положения после фиксации стартера болтами выполните следующие действия. Убедитесь, что шестерня бендикса втянута (не выступает из корпуса) – это имитирует ее положение при выключенном двигателе.

Методы проверки

1. Визуальная оценка: Осмотрите зазор между торцом шестерни бендикса и зубьями маховика по всей окружности через смотровое окно картера сцепления. Зазор должен быть равномерным.
2. Контроль зазора щупом: Проверьте расстояние между боковой поверхностью шестерни бендикса и боковиной зуба маховика в нескольких точках. Номинальный зазор – 0,5-1,5 мм. Значительные отклонения указывают на перекос.
3. Тест на контакт: Нанесите смываемую краску (например, разметочную) на зубья маховика. Сымитируйте запуск двигателя (кратковременно подайте напряжение на втягивающее реле). После срабатывания извлеките стартер и проверьте отпечатки: контакт краски должен приходиться на середину зуба шестерни бендикса без смещения к краям.

При обнаружении перекоса:

• Проверьте чистоту и целостность посадочной плоскости на блоке цилиндров.
• Убедитесь в отсутствии деформации фланца стартера или крепежных ушек.
• Исключите наличие посторонних предметов или стружки между стартером и блоком.
• Удостоверьтесь, что используются штатные крепежные болты правильной длины без подкладных шайб (если не предусмотрено конструкцией).

Особенности работы с моделями Калина под капотом

На автомобилях Lada Kalina стартер устанавливается в нижней части двигателя со стороны коробки передач, фиксируясь к картеру сцепления тремя болтами. Это существенно усложняет доступ к узлу по сравнению с Окой, так как требует демонтажа элементов впускного тракта, защиты двигателя и часто – правой опоры силового агрегата для обеспечения рабочего пространства.

Основная сложность при замене заключается в ограниченном зазоре между подрамником и двигателем, вынуждающем работать "на ощупь" при откручивании нижнего крепежного болта. Дополнительные проблемы создают обводы выпускного коллектора, которые на некоторых модификациях (например, с 8-клапанным двигателем ВАЗ-11183) частично перекрывают зону монтажа, а также риск повреждения проводки датчика коленвала при неаккуратном движении.

Специфика замены стартера

Ключевые отличия от работы с Окой:

• Обязательный демонтаж воздушного фильтра и патрубка дроссельного узла
• Необходимость частичного снятия защиты двигателя (минимум 3 болта со стороны правого колеса)
• Использование инструментов с шарнирными адаптерами для доступа к нижнему болту
• Контроль положения провода массы на кузове – его смещение блокирует извлечение стартера

Последовательность работ:

1. Снять клемму "минус" с АКБ
2. Демонтировать воздушный фильтр и впускной патрубок
3. Ослабить крепление защиты двигателя
4. Отключить силовой провод и управляющий разъем стартера
5. Выкрутить три крепежных болта (верхний доступен напрямую, нижние – через карданный переходник)
6. Вывести корпус через технологическое окно между подрамником и двигателем

Параметр	Калина 8кл.	Калина 16кл.
Тип стартера	VAZ 5712.3708	VAZ 5712.3708
Мощность (кВт)	1.55	1.55
Сложность доступа	Выше (мешает коллектор)	Ниже

После установки нового стартера обязательна проверка зазора между шестерней бендикса и венцом маховика (норма 0.5-2 мм), которую выполняют через смотровое окно КПП при прокручивании коленвала за болт крепления шкива.

Рекомендации по выбору неоригинальных стартеров

Выбор неоригинального стартера для Оки требует внимательного подхода, так как рынок насыщен продукцией разного качества. Качественные аналоги способны прослужить долго, но дешевые подделки часто выходят из строя через несколько месяцев эксплуатации, экономя лишь на начальном этапе.

При подборе учитывайте ключевые параметры: совместимость с моделью двигателя (ВАЗ-1111 или 11113), технические характеристики и репутацию производителя. Особое внимание уделите количеству зубьев бендикса – для Оки стандартным является 9 зубьев, ошибка приведет к несовместимости.

Ключевые критерии выбора

• Проверенные бренды: Отдавайте предпочтение производителям с надежной репутацией: СтартВОЛЬТ (Россия), КЗАТЭ (Россия), Bosch (Германия), Valeo (Франция). Избегайте безымянных изделий.
• Технические параметры: Сверяйте мощность (0.8-1.4 кВт), напряжение (12 В) и потребляемый ток (до 80 А). Несоответствие оригинальным значениям вызовет перегрузку проводки или недостаточное вращение двигателя.
• Гарантия и документы: Требуйте гарантийный талон (минимум 1 год) и чек. Качественные производители всегда предоставляют сертификаты соответствия.
• Внешний осмотр: Проверьте отсутствие сколов на корпусе, люфта в валу, окисления клемм. Упаковка должна быть плотной с четкой маркировкой модели.
• Отзывы и продавец: Изучите отзывы о конкретной модели на автомобильных форумах. Покупайте у официальных дилеров или специализированных магазинов с возвратной политикой.

Ошибки при установке ведущие к заклиниванию

Неправильная центровка стартера относительно маховика – частая причина заклинивания. Если корпус смещен даже на 1-2 мм, бендикс не может свободно войти в зацепление с венцом маховика, что вызывает перекос и механическую блокировку вращения. Особенно критично при использовании неоригинальных стартеров или деформированных крепежных площадок.

Игнорирование состояния венца маховика перед монтажом также приводит к проблемам. При установке нового стартера на изношенный венец с деформированными зубьями или сколами бендикс застревает в поврежденном участке. Это вызывает ударную нагрузку на вал, после чего якорь не может провернуться из-за механического закусывания шестерен.

Распространенные монтажные ошибки

• Недостаточная затяжка крепежных болтов – вибрация постепенно смещает стартер, нарушая соосность.
• Загрязнение посадочного места – налипшая грязь или стружка создают перекос корпуса.
• Неправильная установка распорной втулки (если предусмотрена конструкцией) – приводит к перекосу вала.
• Использование поврежденных болтов – срыв резьбы или срез шпильки вызывает нестабильное положение узла.

Ошибка	Последствие для механизма
Отсутствие регулировочных шайб	Неправильный зазор между шестерней бендикса и венцом → закусывание при пуске
Перетяжка крепежа	Деформация корпуса → подклинивание якоря в обмотках

Важно: После замены всегда проверяют зацепление вручную, проворачивая шестерню бендикса. Характерный щелчок возвратной пружины и свободный ход исключают риски заклинивания.

Стоимость замены и расходников в 2024 году

Стоимость нового стартера для Оки в 2024 году варьируется от 2500 до 6000 рублей в зависимости от производителя и региона. Бюджетные варианты (например, стартеры KRAFT или Fenox) доступны в диапазоне 2500–3500 рублей, тогда как оригинальные детали или премиальные бренды (типа Bosch) достигают 5000–6000 рублей. Цены на восстановленные узлы стартуют от 1500 рублей, но их надежность ниже.

Расходные компоненты при замене включают крепежные болты (100–200 рублей за комплект) и медный кабель массы (около 300–500 рублей при необходимости обновления). Если требуется демонтаж смежных узлов (например, воздушного фильтра), добавьте стоимость прокладок (80–150 рублей). При самостоятельной установке исключаются затраты на услуги СТО, но потребуются инструменты – торцевые ключи на 13/15 мм и съемник клемм.

Типовые затраты на замену

• Работа на СТО: 800–1500 рублей (зависит от сложности доступа к стартеру в конкретной модели Оки)
• Прокладка коллектора: 100–250 рублей (при демонтаже для доступа)
• Чистка контактов: 200–400 рублей (если выполняется дополнительно)

Компонент	Цена (руб.)
Стартер (новый, бюджет)	2500–3500
Стартер (оригинальный)	4500–6000
Комплект крепежа	100–200
Замена на СТО	800–1500

Важно: При выборе стартера учитывайте маркировку старого образца – для Ок с двигателем 1111 подходят узлы типа 57.3708, а для модификаций 11113 – 5712.3708. Несоответствие приведет к механическому повреждению.

Список источников

Для подготовки статьи о стартере на автомобиль "Ока" использовались специализированные материалы по устройству и обслуживанию отечественных автомобилей.

Основой послужили технические руководства и практические рекомендации от производителей комплектующих, а также проверенные данные из автомобильных справочников.

Информационные ресурсы

• Официальное руководство по ремонту ВАЗ-1111 "Ока"
• Каталоги запчастей производителей стартеров (КЗАТЭ, БАТЭ)
• Технические бюллетени сервисных центров LADA
• Справочник "Электрооборудование автомобилей" под ред. А.П. Певзнера
• Практические руководства по автоэлектрике издательства "За рулём"
• Технические форумы (Ока-club, Drive2.ru/Ока)
• Видеоинструкции по замене от сертифицированных автослесарей

Видео: Снимаем стартер на автомобиле ОКА.


• Сальник привода - конструкция, замена, практические советы

• Jeep - современный модельный ряд

• Венец творения Mercedes
