Стенд для промывки форсунок - подбор оборудования для проверки их работоспособности

Статья обновлена: 18.08.2025

Исправная работа топливных форсунок критически важна для производительности, экономичности и экологичности современного двигателя.

Неисправности форсунок – распространенная причина падения мощности, повышенного расхода топлива, неустойчивой работы и роста вредных выбросов.

Профессиональный стенд для промывки и диагностики форсунок – не просто инструмент, а необходимое оборудование для любого современного автосервиса, стремящегося к качественному обслуживанию клиентов.

Правильный выбор такого стенда напрямую влияет на точность диагностики, эффективность очистки и, в конечном итоге, на репутацию мастерской.

Основные типы стендов: ультразвуковые, гидродинамические, комбинированные

Ультразвуковые стенды используют кавитацию в специальной ванне для очистки. Высокочастотные колебания создают микроскопические пузырьки, которые удаляют отложения с внешней поверхности и внутренних каналов форсунки. Такой метод особенно эффективен против стойких смолистых и лаковых отложений.

Гидродинамические стенды промывают форсунки под высоким давлением чистящей жидкостью, имитируя реальные условия работы двигателя. Они оценивают производительность (пропускную способность), герметичность запорного клапана и качество распыла топлива через прозрачные колбы или на мишень, выявляя отклонения в форме факела.

Сравнительные характеристики

Тип стенда	Ключевое преимущество	Основной недостаток
Ультразвуковой	Глубокая очистка сложных отложений	Не проверяет параметры работы под давлением
Гидродинамический	Точная диагностика рабочих характеристик	Менее эффективен против застарелого нагара
Комбинированный	Комплексное решение (очистка + диагностика)	Высокая стоимость оборудования

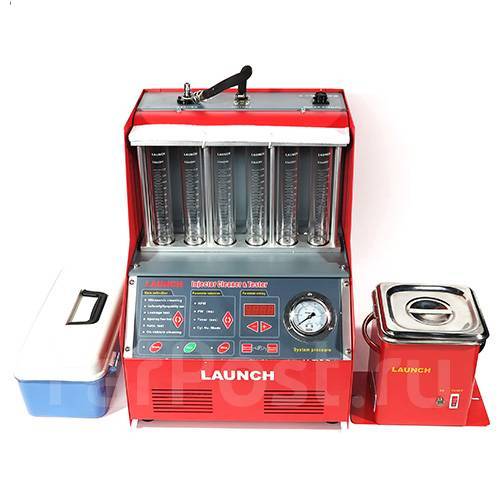

Комбинированные стенды интегрируют оба метода: сначала выполняется ультразвуковая очистка, затем гидродинамическая проверка. Это обеспечивает максимальную эффективность восстановления и точность диагностики, но требует значительных инвестиций. При выборе учитывайте:

• Ультразвуковые – оптимальны для специализированных мастерских по чистке.
• Гидродинамические – подходят для сервисов с фокусом на диагностику инжектора.
• Комбинированные – решение для крупных техцентров с высоким потоком клиентов.

Ключевые характеристики при выборе: производительность насоса

Производительность насоса стенда, измеряемая в литрах в час (л/ч), является основополагающим параметром, напрямую влияющим на скорость и качество процесса промывки и тестирования. Достаточная производительность обеспечивает необходимый объемный расход топлива или очищающей жидкости через форсунки, создавая требуемые гидравлические условия для их эффективной очистки от отложений и корректной проверки параметров впрыска.

Низкая производительность насоса приводит к критическим проблемам: невозможности достижения и поддержания высокого давления в системе (особенно актуально для современных систем впрыска), увеличению времени цикла промывки/тестирования одной форсунки, снижению качества очистки из-за недостаточного потока жидкости и невозможности проверить форсунки на предельных для них режимах работы. Это резко снижает пропускную способность сервиса и эффективность обслуживания.

На что обратить внимание

• Номинальная vs Пиковая производительность: Производители указывают как номинальную (постоянную) производительность, так и пиковую (кратковременную). Ориентироваться необходимо на номинальную производительность, гарантирующую стабильную работу на протяжении всего цикла. Пиковая важна для форсированных режимов тестирования, но не должна быть основным критерием выбора.
• Соответствие типам форсунок: Требуемая производительность напрямую зависит от типа обслуживаемых форсунок:

  Тип форсунок	Рекомендуемая мин. производительность насоса (л/ч)	Требуемое давление (бар)
  Механические, старые бензиновые	20-40	3-7
  Электромагнитные бензиновые (GDI / MPI)	50-100	50-200+
  Пьезоэлектрические бензиновые (GDI)	80-150	100-300+
  Common Rail дизельные	120-250+	300-2500+

• Запас производительности: Выбирайте насос с производительностью на 20-30% выше расчетной максимальной потребности для обслуживаемых типов форсунок. Это гарантирует стабильность давления при одновременной промывке/тестировании нескольких форсунок, компенсирует возможное падение производительности из-за износа или загрязнения фильтров стенда и позволяет работать с форсунками будущих поколений.
• Совместимость с жидкостями: Убедитесь, что заявленная производительность насоса соответствует работе не только с тестовым топливом, но и с агрессивными промывочными жидкостями (растворителями), которые могут иметь отличную от бензина/дизеля вязкость и смазывающую способность.

Требования к точности измерения производительности форсунок

Основной критерий – способность оборудования фиксировать минимальные отклонения в объёме топлива, подаваемого форсункой за цикл. Современные двигатели с системами непосредственного впрыска (GDI, DI) и распределённого впрыска (PFI) требуют погрешности измерения не более ±1-2% от номинального значения производительности для новых деталей. Для диагностики изношенных форсунок или выявления незначительных засоров критична чувствительность к отклонениям в ±0,5-1%.

Стабильность результатов при многократных замерах на одной форсунке – ключевой показатель надёжности стенда. Разброс значений между последовательными измерениями должен быть минимальным (в идеале ≤ 0,5%). Это обеспечивается прецизионными датчиками расхода/объёма (например, коррекционного типа с температурной компенсацией), высокоточными таймерами управления импульсом форсунки и стабилизированными условиями тестирования (давление топлива, температура, напряжение питания).

Факторы, влияющие на точность измерений

• Калибровка и поверка: Обязательна регулярная калибровка измерительных модулей (расходомеров, датчиков давления) по эталонным образцам с использованием сертифицированных методик. Наличие встроенных функций автоматической калибровки упрощает поддержание точности.
• Температурный контроль: Плотность и вязкость топлива зависят от температуры. Стенд должен поддерживать и контролировать температуру тестовой жидкости в диапазоне, близком к рабочему (обычно 35-45°C), с точностью ±1°C.
• Стабильность давления: Пульсации давления топлива свыше 0,1-0,2 бар искажают результаты. Требуются высококачественные регуляторы давления с быстрым откликом и демпфирующие элементы.
• Точность синхронизации: Длительность управляющего импульса на форсунку должна задаваться с разрешением не хуже 0,01 мс, а время реакции системы управления стендом – минимальным для исключения задержек открытия/закрытия.

Тип двигателя / Требование	Допустимая погрешность измерения	Критичные параметры
Распределённый впрыск (PFI)	≤ ±1.5%	Объём за цикл, равномерность между форсунками
Непосредственный впрыск (GDI, DI)	≤ ±1.0%	Точность малых доз, скорость отклика, герметичность
Дизельные системы (Common Rail)	≤ ±0.8%	Стабильность при высоком давлении (до 2000+ бар), контроль кавитации

Автоматизация процесса: важность программного управления

Программное управление стендом устраняет человеческий фактор при проведении диагностики и промывки форсунок. Автоматизированные алгоритмы точно выдерживают временные интервалы, давление топлива и циклы подачи очистителя, что критично для корректной оценки производительности инжекторов. Система самостоятельно адаптирует параметры тестирования под спецификацию конкретной модели форсунки, исключая риски ошибочных настроек оператором.

Интегрированное ПО предоставляет инструменты для сравнения результатов с эталонными показателями производителя и формирования детализированных отчетов. Автоматическое документирование параметров (производительность, герметичность, форма факела) после каждого цикла проверки создает историю обслуживания для клиента. Система архивирует данные тестирования, позволяя отслеживать динамику изменений характеристик форсунки при повторных обращениях.

Функциональные возможности программного обеспечения

• Автоматическая калибровка оборудования под параметры топливной рампы и давление в системе
• Многовариантные тест-режимы: статическая/динамическая производительность, проверка на герметичность
• Визуализация формы факела распыла через встроенные камеры высокого разрешения
• Генерация протоколов с графиками и таблицами для наглядной демонстрации клиенту

Ручное управление	Программное управление
Риск ошибок при настройке параметров	Автоматический подбор режимов по базе данных форсунок
Субъективная интерпретация результатов	Объективная оценка по цифровым алгоритмам
Ручное заполнение отчетов	Автогенерация PDF-отчетов с логотипом СТО

1. Снижение времени операции на 40-60% за счет исключения ручных регулировок
2. Повторяемость тестовых условий для достоверного сравнения результатов до/после промывки
3. Возможность интеграции с CRM-системами для автоматического внесения данных в карту клиента

Комплекты адаптеров: гарантия совместимости с марками авто

Комплекты адаптеров критически важны для универсальности стенда промывки форсунок. Они обеспечивают физическое соединение оборудования с топливными рампами различных автомобилей, исключая повреждение разъемов и гарантируя герметичность системы во время диагностики и очистки. Без правильного адаптера даже дорогостоящий стенд становится бесполезным для конкретного авто.

Профессиональные комплекты включают десятки адаптеров под распространенные типы разъемов: Bosch EV1/EV6, Denso, Multec, Delphi, Keihin. Качественные адаптеры изготавливаются из химически стойких полимеров и металлов, выдерживают высокое давление топлива (до 2000 бар) и имеют цветовую/цифровую маркировку для быстрой идентификации. Ключевой параметр выбора – покрытие 95%+ марок из вашего автопарка.

Критерии выбора адаптерных комплектов

Параметр	Значение для автосервиса
Количество адаптеров	От 20 (базовый набор) до 100+ (премиум для экзотических марок)
Покрытие брендов	Обязательно: VAG, BMW, Mercedes, Toyota, Ford, GM, Hyundai-Kia, Renault-Nissan
Типы топливных систем	Поддержка Direct Injection (GDI), Common Rail (CR), MPI, мотоциклы
Система хранения	Модульный кейс с ложементами для защиты от потерь и смешивания

Экономия на адаптерах приводит к простоям при обслуживании клиентских авто и риску утечек топлива. Проверенные производители комплектов (Launch, Bosch, B&W, Autool) предоставляют актуальные таблицы совместимости с регулярными обновлениями под новые модели. Оптимальное решение – базовый комплект с возможностью докупки специализированных адаптеров под редкие разъемы по мере расширения спектра услуг сервиса.

Тестирование распыла: оценка формы топливного факела

Качественный распыл топлива определяется четкой геометрией факела, отсутствием струйных вкраплений и равномерным распределением капель. Визуальный анализ через прозрачные колбы или на диффузионных экранах выявляет дефекты: слипание струй, асимметрию, избыточное/недостаточное дробление топлива. Критически важна синхронность открытия/закрытия всех каналов форсунки, исключающая подтеки или преждевременное прекращение подачи.

Автоматизированные стенды с высокоскоростными камерами (1,000+ кадров/сек) фиксируют динамику распыла в замедленном режиме, измеряя угол конуса, дальнобойность и однородность факела. Сопоставление эталонным шаблонам для конкретного типа впрыска (распределенный, прямой) позволяет объективизировать оценку. Отклонения в 5-10% от нормы уже указывают на износ распылителей, загрязнение каналов или неисправность электромагнитного клапана.

Ключевые параметры факела

• Угол распыла: узкий (15-25°) для GDI, широкий (70-90°) для MPI
• Гранулометрия: размер капель 50-150 микрон (оптимально 80-100 мкм)
• Стабильность конуса: отсутствие пульсаций на всех режимах давления

Дефект факела	Вероятная причина	Влияние на двигатель
Веерообразная форма	Загрязнение сопловых отверстий	Неполное сгорание, детонация
Смещенный центр	Механическая деформация распылителя	Локальный перегрев поршня
Прерывистые струи	Износ иглы клапана	Рост расхода топлива, пропуски зажигания

Интеграция датчиков лазерной диагностики в профессиональные стенды (пример: Bosch EPS 205, B&W Tek FuelView) обеспечивает автоматическое построение 3D-модели факела с расчетом дисперсии капель. Протоколы тестирования включают циклы: импульсный (2-5 мс), переходные режимы давления (0.5-20 бар), имитация холодного пуска. Результаты отображаются в виде графиков отклонения от калибровочных кривых производителя.

Окончательный вердикт о состоянии форсунки выносится только после сопоставления данных распыла с результатами проверки производительности (объем/давление), герметичности и электрических параметров. Комплексный анализ предотвращает ошибки при замене компонентов – например, когда аномалии факела вызваны не форсункой, а неисправностями топливного насоса или регулятора давления.

Контроль герметичности форсунок под давлением

Проверка герметичности – обязательный этап диагностики топливных форсунок, определяющий их способность удерживать рабочее давление без подтеканий топлива через распылитель или уплотнения. Негерметичная форсунка приводит к переобогащению топливной смеси после остановки двигателя, затрудненному пуску, повышенному расходу топлива и токсичности выхлопа.

Тестирование выполняется на специальном стенде, создающем рабочее давление, соответствующее характеристикам топливной системы автомобиля (обычно в диапазоне 2-20 МПа, в зависимости от типа инжектора). Форсунка фиксируется в испытательном модуле, подключается к магистрали подачи топлива или тестовой жидкости, после чего в системе создается и поддерживается заданное давление.

Методика проведения контроля

Процедура включает следующие ключевые шаги:

1. Подготовка: Форсунка очищается от загрязнений и надежно герметизируется в посадочном гнезде стенда.
2. Подача давления: Система заполняется жидкостью (топливом или спецраствором), давление плавно поднимается до номинального рабочего значения для данного типа форсунки.
3. Выдержка: Давление стабилизируется и поддерживается в течение строго определенного времени (обычно 30-180 секунд).
4. Визуальный контроль: Оператор визуально проверяет отсутствие капель на распылителе форсунки.
5. Измерение падения давления: Стенд с электронным управлением автоматически фиксирует падение давления в системе за время выдержки с помощью датчиков.

Критерии оценки:

• Визуальный метод: Полное отсутствие капель на кончике распылителя в течение всего времени теста.
• Измерительный метод: Падение давления за контрольное время не должно превышать значений, установленных производителем форсунки (например, не более 0.5-1.0 МПа за 60 секунд).

Последствия игнорирования проверки: Установка негерметичной форсунки вызывает залив свечей зажигания, повышенный износ каталитического нейтрализатора, рост расхода топлива на 10-15% и нестабильную работу двигателя на холостом ходу.

Требования к оборудованию: Стенд должен обеспечивать плавный подъем давления, его точную стабилизацию, иметь визуальный доступ к распылителю, оснащаться точными манометрами или цифровыми датчиками давления и таймером. Современные стенды автоматизируют процесс, выводя график изменения давления и сравнивая результат с допустимыми нормами.

Параметр теста	Типовое значение	Оборудование для контроля
Рабочее давление	2-20 МПа (в зависимости от типа форсунки)	Насос высокого давления, регулятор
Время выдержки	30-180 секунд	Таймер (электронный/механический)
Допустимое падение давления	< 0.5-1.0 МПа за 60 с	Точный манометр или цифровой датчик давления
Критерий визуальной оценки	Отсутствие капель	Прозрачная камера или система видеомониторинга

Функция проверки пропускной способности (производительности)

Проверка пропускной способности – ключевой этап диагностики, определяющий фактический объем топлива, подаваемого форсункой за единицу времени при рабочих давлениях. Точность измерения напрямую влияет на выявление критичных неисправностей: засорений, износа распылителей или несоответствия заводским параметрам. Оборудование фиксирует отклонения от нормы в процентах, что позволяет объективно оценить степень деградации детали.

Стенды с данной функцией сравнивают производительность всех форсунок двигателя одновременно, выявляя дисбаланс в подаче топлива между цилиндрами. Разница свыше 5-7% вызывает неравномерную работу мотора, повышенную вибрацию и рост токсичности выхлопа. Профессиональные установки автоматически рассчитывают коэффициент равномерности потока и визуализируют результаты в виде графиков или таблиц.

Критерии точности измерений

• Разрешающая способность датчиков: погрешность не должна превышать ±1% для корректной диагностики малых отклонений.
• Стабилизация давления: поддержание постоянного давления в магистрали (±0.2 бар) исключает искажение данных из-за колебаний.
• Калибровка измерительных емкостей: использование сертифицированных колб с точной шкалой или электронных расходомеров.

Тип неисправности	Характер отклонения производительности
Загрязнение сопел	Снижение потока на 10-25%
Износ иглы клапана	Увеличение подачи на 8-15%
Деформация пружины	Нестабильные показания (±3-7%)

Для комплексной оценки оборудование должно имитировать режимы работы ДВС: короткие импульсы (до 2 мс) на холостом ходу и длительное открытие под нагрузкой. Современные стенды автоматически сравнивают результаты с эталонными базами данных по 5000+ моделей форсунок, что ускоряет принятие решения о необходимости чистки или замены.

Диагностика электрических параметров: сопротивление и индуктивность

Проверка сопротивления обмотки форсунки – базовый этап диагностики, выполняемый мультиметром. Отклонение от нормы (обычно 11-16 Ом для высокоомных или 0.5-5 Ом для низкоомных инжекторов) указывает на обрыв цепи, межвитковое замыкание или деградацию проводника. Несоответствие параметра приводит к некорректной работе катушки, изменению силы магнитного поля и нарушению характеристик впрыска.

Измерение индуктивности требует специализированных стендов с LCR-метрами. Данный параметр отражает способность обмотки создавать магнитное поле при подаче импульса. Снижение индуктивности (вызванное повреждением сердечника, короткозамкнутыми витками или перегревом) провоцирует запаздывание открытия клапана, а завышенные значения – его подклинивание. Анализ индуктивности выявляет скрытые дефекты, не обнаруживаемые при проверке сопротивления.

Критичные аспекты диагностики

• Температурная стабильность: Замеры производятся при +20±5°C – нагрев обмотки искажает результаты.
• Сравнение в комплекте: Параметры форсунок одного цилиндра не должны отличаться >5%.
• Динамический контроль: Анализ формы сигнала на осциллографе стенда выявляет аномалии втягивающего/удерживающего тока.

Параметр	Оборудование	Норма	Отклонение	Последствия
Сопротивление (R)	Мультиметр	Согласно спецификации производителя	Обрыв, КЗ, несоответствие номиналу	Сбои управления, пропуски зажигания
Индуктивность (L)	LCR-метр стенда	Стабильность в комплекте ±3%	Изменение значения >10%	Нарушение скорости срабатывания, нелинейность подачи топлива

Интеграция проверки R и L в автоматизированный цикл диагностического стенда позволяет выявить взаимосвязанные проблемы: например, нормальное сопротивление при аномальной индуктивности указывает на дефект магнитопровода. Современные стенды фиксируют параметры в протокол, сопоставляя их с эталонными графиками для конкретного типа инжектора.

Анализ равномерности подачи топлива по цилиндрам

Критически важным параметром при диагностике топливных форсунок является равномерность подачи топлива во все цилиндры двигателя. Различия в производительности даже на 5-10% приводят к дисбалансу работы силового агрегата, повышенной вибрации, росту токсичности выхлопа и снижению ресурса компонентов.

Современные диагностические стенды для форсунок оснащаются прецизионными измерительными колбами с электронными датчиками уровня топлива. При последовательном тестировании нескольких форсунок в идентичных условиях (давлении, длительности импульса) фиксируется объем топлива, подаваемый каждой за единицу времени.

Ключевые этапы оценки равномерности

• Синхронный замер производительности – все форсунки тестируются на одном стенде без изменения параметров давления и управляющих импульсов
• Сравнение абсолютных значений – расчет отклонений в миллилитрах за фиксированный временной интервал (обычно 30-60 секунд)
• Определение процентного расхождения – вычисление разницы между максимальным и минимальным показателем в группе

Допустимое отклонение	Последствия превышения	Метод коррекции
≤ 3% для бензиновых ДВС	Пропуски зажигания, детонация	Чистка или замена дефектных форсунок
≤ 5% для дизельных систем	Неравномерный холостой ход, дымление	Юстировка давления открытия (для механических форсунок)

Профессиональное оборудование автоматически генерирует диаграммы распределения топлива по цилиндрам и формирует отчеты с цветовой маркировкой выпадающих из допуска форсунок. Обязательным условием является предварительная ультразвуковая очистка и калибровка перед замером для исключения влияния загрязнений.

Гидродинамическая промывка: принцип и эффективность

Принцип гидродинамической промывки основан на подаче топлива под высоким давлением (до 1000 бар) через специальные калиброванные отверстия стенда. Поток жидкости формирует ультразвуковые волны и микроскопические кавитационные пузырьки, которые механически разрушают отложения на игле распылителя, внутренних поверхностях форсунки и фильтрах тонкой очистки. Процесс имитирует штатные условия работы инжектора, но с многократно увеличенной интенсивностью воздействия.

Технология обеспечивает глубокую очистку без демонтажа форсунок с двигателя за счет подключения к топливной рампе. Рециркуляция промывочной жидкости через фильтры стенда позволяет непрерывно удалять вымытые загрязнения из системы. Контроль производительности в реальном времени осуществляется через диагностический разъем ЭБУ автомобиля, что гарантирует соответствие параметров промывки заводским спецификациям.

Ключевые факторы эффективности

Преимущества перед химической очисткой:

• Удаление металлизированных отложений и кокса, устойчивых к растворителям
• Восстановление геометрии факела распыла на 95-98%
• Отсутствие риска повреждения уплотнений агрессивными реагентами
• Синхронная обработка всех форсунок без разборки двигателя

Критерии результативности процедуры:

Параметр	До промывки	После промывки
Производительность (см³/мин)	±15% между цилиндрами	±2-3%
Коэффициент равномерности распыла	0.6-0.7	0.9-0.95
Давление открытия клапана (бар)	Отклонение ≥10%	В пределах допуска

Эффективность подтверждается замерами на тестовых стендах: восстановление пропускной способности до номинальных значений, устранение топливного дисбаланса между цилиндрами и стабилизация холостого хода. Для поддержания результата рекомендована периодическая профилактика каждые 30-40 тыс. км пробега с использованием профессиональных установок, генерирующих давление не ниже 700 бар.

Ультразвуковая очистка: преимущества для сложных загрязнений

Ультразвуковая ванна создает высокочастотные звуковые волны, генерирующие в жидкости эффект кавитации. Микроскопические пузырьки схлопываются с огромной энергией, создавая локальные ударные волны. Эти волны проникают в мельчайшие каналы и труднодоступные полости форсунки, недостижимые для механической промывки.

Энергия кавитации эффективно разрушает стойкие отложения: полимеризованный лак, кокс, смолы, продукты окисления топлива. Особенно критично это для форсунок с малым диаметром отверстий (например, в системах Common Rail или GDI), где даже минимальные загрязнения резко ухудшают распыл и производительность.

Ключевые преимущества технологии

• Удаление глубоких отложений: Эффективно разрушает закоксованность в корпусе иглы, возвратных каналах и зоне распылителя.
• Бережное воздействие: Не повреждает прецизионные поверхности форсунки в отличие от абразивных методов.
• Очистка скрытых полостей: Достигает внутренних поверхностей, недоступных для щеток или промывочных жидкостей под давлением.
• Повышение эффективности химии: Усиливает действие моющих растворов за счет их активного перемешивания и "проталкивания" в загрязнения.

Тип загрязнения	Эффективность УЗ	Эффективность гидропромывки
Легкие смолы	Высокая	Высокая
Полимеризованный лак	Очень высокая	Низкая/Средняя
Твердый кокс	Высокая	Очень низкая
Абразивные частицы в каналах	Высокая	Средняя

Для максимального результата ультразвуковую очистку комбинируют с гидродинамической промывкой под давлением: УЗ-ванна разрушает структуру отложений, а последующая продувка вымывает их частицы из каналов. Обязательное условие – использование специализированных моющих жидкостей, химический состав которых усиливает кавитацию и растворение конкретных видов загрязнений.

Выбор промывочных жидкостей для разных типов отложений

Эффективность промывки напрямую зависит от корректного подбора химического состава жидкости под конкретный тип загрязнений на внутренних поверхностях форсунок и топливной системы. Неправильный выбор не только снижает результат, но и может повредить чувствительные компоненты.

Производители промывочных жидкостей предлагают специализированные составы, классифицируемые по типу растворяемых отложений и совместимости с материалами уплотнений, каналов и электромагнитных катушек современных инжекторов. Ключевым критерием является химическая основа растворителя.

Типы отложений и соответствующие промывочные жидкости

Основные категории загрязнений и рекомендуемые составы:

• Лаковые пленки и смолы: Требуют агрессивных ароматических углеводородов (толуол, ксилол) или кетонов (ацетон). Эффективно удаляют легкоплавкие отложения, но требуют контроля времени экспозиции из-за риска повреждения резиновых уплотнений.
• Твердые углеродистые отложения (кокс): Необходимы жидкости на основе мощных детергентов и деполимеризующих агентов с пролонгированным действием. Часто содержат PEA (полиэфирамин) для постепенного растворения закоксованности.
• Водно-масляные эмульсии и шламы: Оптимальны водорастворимые эмульсионные очистители с ПАВ. Безопасны для всех материалов, но менее эффективны против стойких отложений.
• Сера и продукты окисления топлива: Требуют составов с щелочными компонентами или специфическими сульфидными растворителями, нейтрализующими кислотные соединения.

Дополнительные факторы выбора:

1. Совместимость с материалом: Проверка безопасности для пластика, эластомеров (Viton, NBR), меди и покрытий.
2. Концентрация и температура: Некоторые жидкости работают только при подогреве (50-70°C), другие активны в холодном виде.
3. Время цикла: Для сложных загрязнений требуются многочасовые циклы с циркуляцией.

Тип отложений	Химическая основа	Ключевое свойство
Лаки/смолы	Ароматические углеводороды, кетоны	Высокая растворяющая способность
Кокс	PEA, сильные детергенты	Деполимеризация, длительное воздействие
Шламы/эмульсии	Водные ПАВ-эмульсии	Безопасность, эмульгирование
Сернистые соединения	Щелочные добавки, сульфидные растворители	Нейтрализация кислот

Использование универсальных жидкостей оправдано только для профилактической очистки; для восстановления форсунок с критичными отложениями обязателен подбор специализированной химии под результаты диагностики. Всегда соблюдайте рекомендации производителя стенда и промывочной жидкости по концентрации, температуре и времени воздействия.

Нормы безопасной работы с химическими реагентами

При работе со стендами для промывки форсунок обязательным является строгое соблюдение правил обращения с химическими реагентами (растворителями, очистителями, тестовыми жидкостями). Несоблюдение норм приводит к рискам химических ожогов, отравлений парами, возгораний и повреждения оборудования.

Персонал обязан использовать средства индивидуальной защиты (СИЗ) при любых операциях с химикатами: нитриловые перчатки, защитные очки или маску, фартук из химически стойкого материала. Помещение должно быть оборудовано принудительной вентиляцией, исключающей накопление паров, а также средствами для оперативной нейтрализации проливов.

Ключевые требования безопасности

Хранение и транспортировка:

• Реагенты хранятся в оригинальной маркированной таре с паспортами безопасности (SDS)
• Запрещено переливание в пищевую посуду или непредназначенные емкости
• Емкости держат закрытыми вдали от источников тепла и прямого солнца

Рабочие процедуры:

1. Проверка герметичности соединений стенда перед запуском
2. Использование реагентов только по назначению (запрет смешивания несовместимых составов)
3. Немедленная уборка проливов абсорбентами
4. Запрет приема пищи/питья в зоне работы

Опасный фактор	Меры предотвращения
Пары растворителей	Вытяжка, респиратор с фильтром А1
Контакт с кожей	Перчатки, спецодежда, экстренное промывание водой
Пожар	Исключение искр, огнетушитель ОП-4 (порошковый)

Утилизация отходов проводится через лицензированные организации согласно классу опасности. Слив в канализацию или грунт строго запрещен. Обязательны инструктажи персонала с фиксацией в журнале и наличие аптечки с нейтрализаторами для конкретных реагентов.

Режимы обратной промывки для удаления стойких отложений

Обратная промывка кардинально меняет направление потока моющего раствора: жидкость подаётся через выходное отверстие форсунки, двигаясь против её рабочего направления. Этот метод создаёт повышенное гидродинамическое давление внутри каналов и распылителя, эффективно разрыхляя и вымывая углеродистые отложения, лаковые плёнки и полимеризованные загрязнения, недоступные при стандартной промывке.

Интенсивность процесса регулируется параметрами: давление (до 12-15 бар), длительность импульсов (короткие фазы подачи чередуются с паузами), температура раствора (50-70°C для активации химии) и частота циклов. Комбинация этих факторов обеспечивает механический срыв отложений без риска повреждения внутренних компонентов.

Ключевые параметры настройки режимов

Современные стенды позволяют программировать циклы, адаптируя их под тип загрязнений и конструкцию форсунок:

• Давление: ступенчатое увеличение (от 5 до 15 бар) для поэтапного разрушения отложений.
• Импульсная подача: микровзрывы жидкости (0.1-0.5 сек) усиливают турбулентность в каналах.
• Температурные профили: нагрев раствора для снижения вязкости отложений и активации моющих присадок.
• Продолжительность цикла: от 3 до 15 минут в зависимости от степени загрязнения.

Тип отложений	Рекомендуемое давление	Температура	Особенности цикла
Углеродистый нагар	12-15 бар	60-70°C	Длинные импульсы (0.5 сек)
Лаковые отложения	8-10 бар	50-60°C	Короткие импульсы (0.1-0.2 сек)
Полимеризованные смолы	10-12 бар	65-70°C	Ступенчатое повышение давления

Автоматические программы интегрируют обратную промывку с прямыми циклами и ультразвуковой очисткой. Обязательный этап – последующая проверка производительности на стенде для контроля равномерности распыла и расхода, подтверждающая полное удаление отложений.

Возможность тестирования форсунок под вакуумом

Тестирование форсунок в условиях вакуума воспроизводит реальные эксплуатационные параметры двигателя, где во впускном коллекторе создается разрежение. Это критически важно для точной диагностики герметичности запорного механизма и качества распыла топлива при рабочем разряжении до 0,5-0,7 бар, характерном для большинства современных ДВС.

Стенды с вакуумным модулем позволяют выявить скрытые дефекты: микроскопические подтекания через уплотнения иглы, нарушение формы факела распыла при перепадах давления, а также отклонения в производительности форсунок при цикличной работе. Без вакуумного тестирования эти проблемы часто остаются незамеченными при стандартных проверках.

Функциональные особенности вакуумных стендов

• Контроль герметичности клапана: обнаружение утечек топлива в закрытом состоянии при разрежении до 800 мбар
• Анализ распыла в реалистичных условиях: визуальная оценка формы факела через смотровое окно камеры
• Измерение производительности: сравнение подачи топлива при атмосферном давлении и вакууме

Параметр	Без вакуума	С вакуумом
Точность диагностики подтеканий	60-70%	>95%
Выявление дефектов распыла	Только грубые нарушения	Все отклонения геометрии факела
Соответствие реальным условиям работы	Частичное	Полное

Вакуумные модули интегрируются непосредственно в стенды промывки либо используются как опциональные дополнения. Ключевые компоненты системы: вакуумный насос с производительностью 5-10 л/мин, герметичная камера с прозрачными стенками, манометр/вакуумметр и электронный контроллер, поддерживающий заданный уровень разрежения. Качественная реализация этой функции исключает необходимость демонтажа впускного коллектора для проверки форсунок "вживую".

Эмуляция рабочих режимов двигателя в стендовых условиях

Эмуляция рабочих режимов позволяет воссоздавать специфические условия эксплуатации форсунок (давление топлива, частоту импульсов, температуру) без запуска двигателя автомобиля. Это критически важно для проверки корректности работы элементов при разных нагрузках: холостом ходу, средних оборотах, пиковой мощности и экстремальных условиях. Стенд имитирует электрические сигналы ЭБУ двигателя, адаптируя параметры под конкретную модель авто.

Точная симуляция достигается через программное управление стендом, где оператор задаёт характеристики, соответствующие заводским спецификациям двигателя. Современные системы автоматически подстраивают давление в топливной рампе (до 300+ бар для дизельных систем), длительность впрыска (0.5-20 мс) и частоту импульсов (до 250 Гц), используя цифровые протоколы диагностики (CAN, LIN) для считывания калибровочных данных.

Ключевые функции эмуляции

• Динамическая регулировка давления: имитация режимов от холостого хода (1.5-3 бар) до максимальной нагрузки (до 400 бар)
• Генерация сигналов: точное управление скважностью, частотой и амплитудой импульсов для разных типов форсунок (электромагнитные, пьезоэлектрические)
• Термостабилизация: поддержание температуры топлива (30-90°C) для тестирования вязкостных характеристик
• Адаптация под протоколы: совместимость с импедансом, напряжением и формой сигналов OEM-производителей

Типовые эмулируемые режимы:

Режим	Давление (бар)	Частота (Гц)	Длительность импульса (мс)
Холостой ход	1.5-3	10-20	2-3.5
Городской цикл	3-5	30-50	3-6
Высокая нагрузка	5-8+	70-120	6-12
Пиковая мощность	10-20+	150-250	8-20

Качественная эмуляция выявляет скрытые дефекты: зависание иглы, нелинейную производительность на переходных режимах, просадку давления при цикличной работе. Для профессиональных сервисов обязательна проверка в минимум 4-6 режимах с фиксацией отклонений в производительности свыше 3-5%.

Генерация сигналов управления для форсунок разных систем

Современные стенды для промывки и диагностики форсунок должны точно воспроизводить специфичные электрические сигналы управления, соответствующие различным системам впрыска. Без корректной эмуляции рабочих параметров ЭБУ двигателя невозможны адекватная проверка производительности, герметичности и формы факела распыла топлива.

Ключевым компонентом оборудования является программируемый генератор сигналов, способный адаптироваться к электрическим характеристикам и временным алгоритмам работы форсунок. Это требует поддержки широкого спектра протоколов и физических параметров сигналов, учитывающих эволюцию систем от простых электромагнитных до пьезоэлектрических инжекторов.

Критически важные аспекты генерации сигналов

• Поддержка типов форсунок:
  • Низкоомные (2-5 Ом) с обязательным импульсным током удержания
  • Высокоомные (12-16 Ом) с моноимпульсным управлением
  • Пьезоэлектрические с высоковольтными сигналами (48-100 В) и многоимпульсной логикой
• Точность временных параметров:
  1. Длительность импульса (0.1-20 мс) с шагом настройки ≤ 0.01 мс
  2. Частота работы (до 300 Гц для дизельных систем)
  3. Фазировка для имитации последовательного/попарно-параллельного впрыска
• Адаптация электрических характеристик:
  • Регулируемое напряжение (6-100 В)
  • Пиковый ток (до 20 А) и ток удержания (1-5 А)
  • Формирование фронтов сигнала (slew-rate) для предотвращения дребезга

Тип системы	Напряжение (В)	Типовые параметры сигнала
Бензин (EV1/EV6)	12-14	Моноимпульс, длительность 1.5-10 мс
Дизель (Solenoid)	48-65	Пик-и-удержание, 2-фазный импульс
Common Rail (Piezo)	60-100	Многократные импульсы за цикл, 100-300 Гц

Профессиональные стенды интегрируют базы данных сигнатур для автоматической настройки параметров под конкретный автомобиль, а также позволяют создавать пользовательские шаблоны. Для точной диагностики обязательно наличие осциллографического контроля с визуализацией реальной формы сигнала на форсунке.

Система визуализации процесса на экране ПК

Встроенное ПО стенда синхронизируется с компьютером автосервиса, отображая параметры промывки и диагностики в режиме реального времени. Данные передаются через интерфейсы USB или Ethernet, обеспечивая точную визуализацию критических показателей: давления топлива, пропускной способности форсунок, формы факела распыла и равномерности подачи.

Программное обеспечение генерирует интуитивно понятные графики и диаграммы, фиксируя малейшие отклонения от нормы. Динамические визуализации включают анимацию распыления топлива, гистограммы производительности по цилиндрам и сравнительные таблицы до/после очистки. Система автоматически архивирует результаты тестов с привязкой к VIN автомобиля.

Ключевые функции визуализации

• Мониторинг в реальном времени: давление, производительность, герметичность клапанов
• Сравнительный анализ: наложение графиков до/после промывки
• 3D-визуализация факела распыла с цветовой индикацией дефектов
• Формирование протоколов с экспортом в PDF/Excel

Визуализируемый параметр	Тип отображения	Диагностическая ценность
Производительность форсунок	Столбчатая диаграмма по цилиндрам	Выявление дисбаланса подачи топлива
Характеристики факела	Цветная анимация распыла	Обнаружение засоров и деформаций
График давления	Кривая с эталонным шаблоном	Диагностика регулятора и насоса

Цветовая сигнализация (зеленый/желтый/красный) мгновенно выделяет проблемные показатели. Технология мультиоконного интерфейса позволяет одновременно отслеживать до 4 параметров, а функция записи видео процесса распыла обеспечивает наглядную демонстрацию клиенту состояния форсунок.

Формирование отчетов по результатам проверки и чистки

Отчеты генерируются автоматически после завершения диагностики и очистки, фиксируя ключевые параметры производительности форсунок до и после обслуживания. Данные включают расход топлива, равномерность распыла, герметичность клапанов, производительность в статическом/динамическом режимах и отклонения от нормы.

Система визуализирует результаты в таблицах и графиках, выделяя проблемные узлы цветовой маркировкой (красный/желтый/зеленый). Документ содержит идентификационные данные автомобиля (VIN, модель), пробег, дату теста, параметры топливной рампы и сравнительную сводку по цилиндрам.

Ключевые компоненты отчета

• Сравнительные гистограммы: графическое отображение изменений пропускной способности
• Таблица дефектов: перечень несоответствий с кодами ошибок
• Рекомендации: требования к замене/повторной чистке или допуск в эксплуатацию

Параметр	До чистки	После чистки	Норматив
Производительность (см³/мин)	72 / 68 / 75 / 70	85 / 84 / 86 / 83	82-88
Калибровка факела	Неравномерная	Конус 15°	ГОСТ Р 56050-2021

Отчеты сохраняются в цифровом архиве с возможностью экспорта в PDF для предоставления клиенту. Интеграция с CRM-системами позволяет автоматически формировать коммерческие предложения на основе выявленных дефектов.

Важность калибровки измерительных каналов стенда

Калибровка измерительных каналов стенда для промывки и проверки форсунок обеспечивает точность замеров критических параметров: производительности форсунки, формы факела распыла, равномерности подачи топлива по цилиндрам и давления в топливной рампе. Без регулярной поверки показания датчиков расхода, давления и таймеров управления импульсами постепенно накапливают погрешность, что ведет к ложным заключениям о состоянии форсунок. Ошибочная диагностика, в свою очередь, провоцирует неоправданную замену исправных деталей или пропск неисправных узлов.

Сертифицированная калибровка гарантирует соответствие оборудования требованиям ГОСТ Р 8.563-96 и международных стандартов ISO/IEC 17025, что критично для сертифицированных автосервисов и гарантийных случаев. Протоколы калибровки служат юридическим подтверждением достоверности измерений при спорных ситуациях с клиентами. Периодичность процедуры определяется производителем стенда (обычно 6-12 месяцев), но может корректироваться при интенсивной эксплуатации или после ремонта датчиков.

Ключевые аспекты калибровки

• Эталонное оборудование: Использование поверенных манометров класса 0.25, калибраторов расхода и генераторов эталонных частот.
• Коррекция нуля и чувствительности: Адресная регулировка каждого канала (давление, время впрыска, объем топлива) через ПО стенда.
• Верификация пьезоэлектрических датчиков: Контроль линейности характеристик в рабочем диапазоне давлений.

Параметр	Погрешность без калибровки	Требуемая точность
Измерение производительности	до ±8%	±1% (для бензин), ±2% (дизель)
Контроль давления	до ±3 bar	±0.2 bar
Тайминг импульса	до ±0.3 мс	±0.01 мс

Игнорирование калибровки приводит к систематическим ошибкам: например, завышение реального расхода форсунки на 5% маскирует износ, а смещение тайминга на 0.1 мс искажает оценку качества распыла. Современные стенды с цифровыми интерфейсами (CAN, Ethernet) позволяют выполнять автоматизированную калибровку с записью логов и формированием электронных сертификатов. Это сокращает время обслуживания оборудования и исключает человеческий фактор при настройке.

Конструкция резервуаров для топлива и промывочных жидкостей

Резервуары выполняются из химически стойких материалов: нержавеющей стали или специальных полимеров (полипропилен, HDPE), устойчивых к бензину, дизелю, сольвенту и агрессивным промывочным составам. Объем варьируется от 5 до 30 литров, учитывая потребности сервиса и частоту использования. Обязательно наличие герметичных крышек с клапанами для предотвращения испарений и утечек.

Конструкция включает несколько технологических элементов: сливной кран для замены жидкостей, встроенные фильтры грубой очистки на заборных магистралях, датчики уровня топлива с визуальной или цифровой индикацией. Для промывочных жидкостей резервуары часто оснащаются магнитными крышками или деаэраторами, минимизирующими попадание воздуха в систему.

Ключевые требования к резервуарам

Безопасность и экологичность: Двойные стенки или поддоны для аварийного сбора протечек, антистатические свойства материалов, маркировка под конкретные типы жидкостей.

Функциональность:

• Раздельные емкости для чистого/грязного топлива и промывочных растворов
• Быстросъемные соединения магистралей
• Эргономичные рукоятки для транспортировки

Элемент конструкции	Назначение
Прозрачные смотровые окна	Визуальный контроль уровня и чистоты жидкости
Донные магниты	Улавливание металлической стружки
Термоизолированные стенки	Защита от перепадов температуры

Важно: Для систем с подогревом жидкости резервуары комплектуются термостойкими ТЭНами и терморегуляторами, исключающими перегрев выше 70°C. При использовании ультразвуковых методик стенки усиливаются для подавления вибраций.

Требования к системе фильтрации рабочих жидкостей

Эффективная фильтрация рабочих жидкостей критична для предотвращения повторного загрязнения форсунок во время промывки и тестирования. Недостаточная очистка растворителей или топлива сводит на нет усилия по восстановлению элементов, а абразивные частицы повреждают прецизионные компоненты стенда.

Система должна гарантировать чистоту жидкостей на всех этапах цикла: при подаче в магистрали, рециркуляции во время ультразвуковой обработки и прокачке через тестируемые форсунки. Минимально допустимая тонкость фильтрации определяется требованиями производителей топливных систем к чистоте рабочих сред.

Ключевые параметры фильтрации

Тонкость очистки: Многоступенчатая система с последовательным уменьшением размера ячеек. Обязательные ступени:

• Предварительная грубая очистка (20-50 мкм) для улавливания крупных частиц
• Основная фильтрация (5-10 мкм) для удаления типовых загрязнений
• Финишная тонкая очистка (1-3 мкм) для защиты распылителей

Материалы и конструкция:

• Корпуса фильтров - стойкие к химическим реагентам (латунь, нержавеющая сталь)
• Фильтрующие элементы - синтетические волокна или целлюлоза с пропиткой
• Герметичные соединения, исключающие подсос загрязнений

Эксплуатационные требования:

1. Возможность быстрой замены картриджей без разгерметизации системы
2. Наличие визуальных или электронных индикаторов загрязнения
3. Дублирующие фильтры для непрерывной работы при обслуживании
4. Совместимость с бензином, дизелем, сольвентом и реагентами

Тип загрязнения	Риск для форсунок	Требуемая фильтрация
Металлическая стружка	Задиры плунжеров, заклинивание	< 10 мкм
Песок/пыль	Абразивный износ распылителей	< 5 мкм
Смолы/отложения	Закупорка каналов	Адсорбционные фильтры
Вода	Коррозия, кавитация	Сепараторы влаги

Регулярная замена фильтров согласно регламенту производителя стенда обязательна - ресурс элементов снижается при работе с сильно загрязненными форсунками. Использование неоригинальных картриджей может нарушить расчетное давление в системе.

Стационарные установки для крупных сервисных центров

Стационарные стенды для диагностики и промывки форсунок в крупных автосервисах отличаются повышенной производительностью, расширенным функционалом и возможностью одновременной работы с несколькими комплектами топливных деталей. Они рассчитаны на интенсивную эксплуатацию в условиях большого потока клиентов и разнообразия автомобилей.

Ключевым требованием становится максимальная автоматизация процессов для минимизации ручного труда и сокращения времени на каждую операцию. Такие установки интегрируются в рабочие зоны мастеров, часто сопрягаются с системами учета и управления сервисом, а их высокая стоимость компенсируется скоростью окупаемости при стабильной загрузке.

Критерии выбора и возможности оборудования

Основные характеристики и функции профессиональных стационарных стендов:

• Многопоточность: Возможность параллельной проверки и очистки 4-8 форсунок одновременно (иногда с независимыми контурами для бензина/дизеля).
• Универсальность: Поддержка всех типов форсунок (механические, электромагнитные, пьезоэлектрические, GDI, Common Rail) за счет широкого набора адаптеров и программируемых драйверов.
• Мощная система очистки: Интенсивная ультразвуковая ванна с подогревом и многоканальная подача разных моющих жидкостей под высоким давлением (до 2000+ бар для дизеля).
• Комплексная диагностика: Измерение производительности, равномерности распыла, герметичности клапана, потребления тока, формы сигнала управления, остаточной пропускной способности с формированием детализированных отчетов (графики, таблицы, фото/видео фиксация факела).

Дополнительные преимущества для крупных предприятий:

1. Интеграция: Сетевое подключение, базы данных производителей, выгрузка результатов в CRM/сервисные программы.
2. Роботизация: Автоматические манипуляторы для позиционирования форсунок над мерными колбами или камерами визуализации.
3. Надежность: Конструкция из износостойких материалов, дублирование критических систем, простое обслуживание.
4. Эргономика: Компактные модульные решения, удобные рабочие поверхности, встроенные системы хранения адаптеров.

Характеристика	Важность для крупного центра	Пример реализации
Скорость обработки	Критична	Параллельный тест 6 дизельных форсунок за 15-20 минут
Точность данных	Критична	Калибровка датчиков по эталону, погрешность ≤ 1%
Автоматизация отчетов	Высокая	Генерация PDF-отчета с брендированным шаблоном
Адаптация к новым типам	Высокая	Регулярные обновления ПО и наборов адаптеров

Мобильные стенды для выездной диагностики

Мобильные стенды для промывки и диагностики форсунок предназначены для оперативного обслуживания автомобилей непосредственно у клиента или в полевых условиях. Их ключевое отличие от стационарных моделей – компактность и автономность, позволяющие легко транспортировать оборудование и работать без доступа к стационарным коммуникациям сервиса.

Такие стенды оснащаются собственными топливными баками, встроенными аккумуляторами или генераторами, а также защитными кейсами для перевозки. Функционально они сохраняют базовые возможности: проверку производительности, герметичности и формы факела распыла, но с упрощенной системой управления и адаптированными габаритами для работы в ограниченном пространстве.

Критерии выбора мобильного оборудования

• Автономность питания: наличие встроенного АКБ (минимум 2-3 часа работы) или совместимость с портативными генераторами.
• Емкость топливной системы: объем резервуара для тестового топлива должен обеспечивать 10-15 циклов диагностики без дозаправки.
• Габариты и вес: корпус из ударопрочного пластика/алюминия, общая масса не более 15-25 кг для удобной переноски.
• Универсальность подключения: поддержка всех типов форсунок (бензин/дизель, EV1-EV6, Common Rail, Pintle).

Параметр	Рекомендуемые характеристики
Тип привода насоса	Электромеханический (12V/24V) с защитой от перегрева
Диагностические функции	Замер производительности, тест на герметичность, визуализация факела
Комплектация	Набор адаптеров, переносной кейс, манометр, расходомер
Защита	Влаго- и пылезащита корпуса (стандарт IP54)

Ограничения мобильных решений: сокращенная функциональность (например, отсутствие ультразвуковой очистки) и меньшая производительность при групповой промывке. Для сложных случаев рекомендуется дублирование результатов на стационарном стенде в условиях сервиса.

Производители оборудования: сравниваем EU/USA и азиатский рынок

Европейские и американские бренды (Bosch, Delphi, Launch, BG Products) традиционно доминируют в сегменте профессиональных стендов для промывки форсунок. Их оборудование отличается высокой точностью диагностики, использованием запатентованных технологий жидкостной очистки, модульной конструкцией для интеграции с дилерскими сканерами и соответствием строгим стандартам безопасности. Стоимость таких решений существенно выше, но они обеспечивают полную совместимость с системами впрыска ведущих автопроизводителей и детализированную отчетность по результатам тестирования.

Азиатские производители (Korea Tools, Rocket, Chnpt) активно наращивают присутствие, предлагая стенды с функционалом, близким к EU/USA-аналогам, по цене на 30-50% ниже. Их сильные стороны – адаптация под растущий парк азиатских автомобилей, упрощенный интерфейс и быстрая локализация ПО. Однако встречаются ограничения по работе с системами прямого впрыска GDI последнего поколения, а долговечность компонентов (насосы, сенсоры давления) иногда уступает европейским образцам.

Ключевые отличия в сегментах

Критерий	EU/USA	Азия
Ценовой диапазон	€7,000 – €25,000+	€3,500 – €12,000
Целевая аудитория	Дилерские центры, премиальные СТО	Мастерские среднего класса, сети быстрого обслуживания
Поддержка протоколов	OEM-спецификации, мультибрендовые базы	Основные стандарты (J2534), акцент на азиатские марки
Расходные материалы	Сертифицированные жидкости, оригинальные адаптеры	Универсальные химикаты, совместимые адаптеры

Технологические нюансы: Аппараты EU/USA чаще используют многоэтапные программы очистки с ультразвуком и обратной импульсной промывкой, тогда как азиатские аналоги делают упор на базовую гидродинамическую очистку с вариативными режимами давления. В топовых моделях обеих групп реализованы:

• Автоматическая калибровка расходомеров
• Сравнение характеристик форсунок в пределах комплекта (±2%)
• Симуляция рабочих циклов двигателя

Стратегия выбора: Для сервисов, специализирующихся на премиальных брендах или сложных случаях загрязнений, инвестиции в оборудование EU/USA оправданы точностью и ресурсом. Азиатские стенды оптимальны при ограниченном бюджете или фокусе на массовые модели – они окупаются быстрее, но требуют тщательной проверки совместимости адаптеров перед покупкой.

Техническая поддержка и сервисное обслуживание стендов

Гарантийное и послегарантийное обслуживание оборудования – ключевой фактор бесперебойной работы сервиса. Производители ведущих стендов для промывки форсунок (например, Bosch, B&W, Lavr) обычно предоставляют контракты на годовое ТО, включающее диагностику, замену расходников, калибровку датчиков давления и корректировку ПО. Оперативное реагирование инженеров на аварийные поломки минимизирует простой участка диагностики.

Наличие регионального сервисного центра бренда в вашем городе критически важно: это сокращает сроки ремонта сложных неисправностей (например, замена насосов высокого давления или ремонт блоков управления). При выборе поставщика уточните доступность оригинальных запчастей: использование несертифицированных комплектующих часто ведет к потере гарантии и повторным отказам.

Ключевые аспекты сервисной поддержки

• Обучение персонала: Бесплатные тренинги по эксплуатации стенда и интерпретации тестов (например, анализ равномерности впрыска и факела распыла).
• Дистанционная диагностика: Подключение инженера к системе через VPN для оперативного устранения программных сбоев.
• Апгрейд функционала: Возможность обновления ПО для работы с новыми типами форсунок (пирозажимные, соленоидные).

Тип обслуживания	Периодичность	Основные работы
Плановое ТО	1 раз в 6-12 месяцев	Замена фильтров, тест герметичности, калибровка расходомеров
Экспресс-диагностика	При сбоях в работе	Проверка датчиков, анализ ошибок в логах системы
Капитальный ремонт	Через 3-5 лет эксплуатации	Замена уплотнений, восстановление насосов, чистка топливных магистралей

Важно: Заключайте договор с фиксированной стоимостью ТО – это защитит от непредвиденных расходов. Требуйте предоставления актов выполненных работ с перечнем заменённых деталей и параметрами калибровки. Для импортного оборудования уточните процедуру таможенной очистки запчастей при срочных поставках.

Программы обучения операторов работе на оборудовании

Эффективная эксплуатация стендов для промывки и диагностики форсунок требует от операторов глубокого понимания технологических процессов и особенностей оборудования. Без специализированной подготовки высок риск некорректной интерпретации данных, повреждения компонентов топливной системы и снижения качества обслуживания клиентских автомобилей.

Структурированные обучающие программы должны охватывать как теоретические основы работы инжекторных систем, так и практические навыки взаимодействия с конкретными моделями стендов. Ключевое значение имеет адаптация курсов под функционал используемого в сервисе оборудования – будь то ультразвуковые очистители, расходомерные стенды или комбинированные диагностические комплексы.

Ключевые компоненты обучения

1. Технические основы
   • Принципы работы электронных и механических форсунок
   • Типы систем впрыска (GDI, Common Rail, MPI)
   • Параметры производительности: факторность, герметичность, форма факела
2. Работа со стендом
   • Калибровка измерительных модулей
   • Алгоритмы тестирования: статический/динамический режим, обратная промывка
   • Интерпретация графиков расхода и давления
3. Безопасность и стандарты
   • Обращение с горючими жидкостями
   • Утилизация промывочных химикатов
   • Протоколы предотвращения перекрестного загрязнения

Формат обучения	Преимущества	Периодичность
Онлайн-курсы производителей	Актуальные данные по ПО и прошивкам	При вводе оборудования
Практикумы на площадке дистрибьютора	Работа с реальными кейсами неисправностей	Ежегодное обновление
Внутренний аудит компетенций	Контроль соблюдения стандартов сервиса	Квартально

Обязательным элементом является обучение работе с сопутствующим ПО: от калибровочных утилит до систем формирования отчетов. Особое внимание уделяется распознаванию типовых ошибок измерения – например, различию между загрязнением форсунки и неисправностью топливного насоса.

Сертификация операторов по завершении курса повышает ответственность персонала и формирует доверие клиентов. Регулярные аттестации с практическими кейсами (например, диагностика закоксованных форсунок GDI или оценка равномерности распыла) поддерживают квалификацию на уровне, необходимом для работы с премиальным оборудованием.

Нормативный срок эксплуатации оборудования стендов

Нормативный срок службы профессиональных стендов для промывки и диагностики форсунок определяется производителями и варьируется от 5 до 12 лет. Этот период рассчитывается исходя из интенсивности эксплуатации в условиях сервиса (1-2 смены) и соблюдения регламентов технического обслуживания. На срок напрямую влияет сложность конструкции: гидравлические модули и блоки высокого давления имеют меньший ресурс по сравнению с электронными компонентами управления.

Ключевым фактором сохранения работоспособности оборудования является соблюдение циклов замены расходников: фильтров тонкой очистки топлива (каждые 200-500 промывок), уплотнительных колец и тестовых жидкостей. Производители указывают сроки в технической документации, но реальный износ часто зависит от трех аспектов: качества входных жидкостей, корректности подключения форсунок и стабильности напряжения в электросети сервиса.

Факторы, влияющие на фактический ресурс

• Тип стенда: Механико-гидравлические системы требуют большего обслуживания, чем цифровые комплексы с электронным управлением
• Производитель: Оборудование Bosch, Launch, СААЗ имеет подтвержденный ресурс 8-10 лет при сервисных нагрузках
• Режим эксплуатации: Превышение рекомендованного количества ежедневных тестов (свыше 15-20 форсунок) сокращает срок службы на 20-30%

Компонент стенда	Нормативный срок	Критерии замены
Насос высокого давления	5-7 лет	Падение производительности на 15% от номинала
Электронные контроллеры	10-12 лет	Аппаратные сбои или моральное устаревание ПО
Измерительные камеры	6-8 лет	Загрязнение сенсоров или механические повреждения

Для продления срока службы критически важно выполнять ежеквартальную профилактику: калибровку датчиков давления, очистку жидкостных трактов от смол и осадков, тестирование герметичности соединений. Сервисные центры, игнорирующие эти операции, сталкиваются с преждевременным выходом стендов из строя уже через 3-4 года активного использования.

Учет рабочего количества циклов промывки и проверки

Точный подсчет выполненных циклов критичен для прогнозирования ресурса оборудования и своевременного обслуживания. Каждый цикл создает нагрузку на насосы, электромагнитные клапаны и систему фильтрации стенда, поэтому фиксация данных позволяет предотвратить внезапные поломки и простои в работе автосервиса.

Современные профессиональные стенды автоматически регистрируют количество циклов через встроенные счетчики или ПО, интегрируя данные в журнал обслуживания. Эта информация отображается на панели управления и может экспортироваться для анализа, обеспечивая прозрачность эксплуатационных показателей и планирование замены расходников (например, промывочных жидкостей, уплотнителей).

Ключевые аспекты учета циклов

• Контроль износа компонентов: сопоставление циклов с регламентами производителя для замены насосных мембран, обратных клапанов.
• Прогнозирование затрат: расчет себестоимости услуг на основе расхода ресурсов за N циклов.
• Гарантийное обслуживание: предоставление данных производителю стенда при наступлении гарантийных случаев.

Компонент стенда	Средний ресурс (циклов)	Параметры контроля
Высоконапорный насос	15 000–20 000	Падение давления, шум
Соленоидные клапаны	30 000–50 000	Задержки срабатывания
Фильтры тонкой очистки	500–1 000	Перепад давления на фильтре

Важно: ручной учет (через операторские журналы) допустим только для базовых моделей без автоматизации. В остальных случаях синхронизация данных с CRM-системой сервиса упрощает формирование отчетов по загрузке оборудования и рентабельности услуги.

Запасные части и расходники: насосы, шланги, адаптеры

Регулярное обслуживание и своевременная замена расходных компонентов стенда для промывки форсунок критически влияют на точность диагностики и долговечность оборудования. Пренебрежение этим приводит к искажению результатов тестирования, протечкам рабочей жидкости и риску повреждения дорогостоящих элементов системы.

Автосервису необходимо формировать минимальный аварийный запас ключевых позиций, исходя из интенсивности эксплуатации стенда и рекомендаций производителя. Основной фокус следует делать на узлах, подверженных износу при контакте с агрессивными моющими растворами и высокому давлению.

Ключевые компоненты для резервирования

• Насосы высокого давления: Резиновые манжеты, уплотнительные кольца, шариковые клапаны. Требуют замены при падении производительности или вибрации.
• Шланги и трубопроводы: Усиленные рукава (рабочее давление 100+ Бар), быстроразъёмные фитинги. Проверяйте на вздутие и микротрещины ежеквартально.
• Адаптеры: Комплект универсальных переходников под распространённые типы форсунок (EV1, EV6, Bosch, Delphi), уплотнительные шайбы, стопорные кольца.

Дополнительные расходники для штатной эксплуатации:

1. Фильтры тонкой очистки топлива/очистителя (5-10 мкм)
2. Прокладки редукторов и клапанных блоков
3. Тестовые жидкости (калибровочные растворы, очистители)

Компонент	Средний срок замены	Признаки износа
Уплотнения насоса	6-12 месяцев	Подтёки жидкости, шум при работе
Шланги высокого давления	1-2 года	Жёсткость, трещины на поверхности
Адаптерные уплотнители	По мере необходимости	Деформация, потеря герметичности при подключении

Используйте оригинальные комплектующие или сертифицированные аналоги – несоответствие допусков давления или химической стойкости материалов вызывает некорректную работу стенда. Ведение журнала замены расходников позволяет прогнозировать пополнение запасов и избежать простоев.

Организация безопасного рабочего места оператора

Рабочая зона должна исключать скопление горючих жидкостей и паров. Обязательна принудительная вытяжная вентиляция с воздухообменом не менее 10 объемов помещения в час, установленная в нижней части стен – пары растворителей тяжелее воздуха. Все электрические компоненты стенда (компрессор, блок управления) обязаны соответствовать классу защиты IP54 и иметь взрывозащищенное исполнение для помещений категории "Б" по взрывопожарной опасности.

Поверхности стола и пола выполняются из неискрящих материалов (нержавеющая сталь, алюминий, специальный бетон) с уклоном для самотёка жидкостей в герметичный поддон. Зона монтажа/демонтажа форсунок оснащается защитным экраном из поликарбоната толщиной 5+ мм для защиты от разлетающихся деталей при аварийном срыве давления. Места соединений топливных магистралей оборудуются автоматическими клапанами-отсекателями при обрыве шланга.

Ключевые требования к эргономике и СИЗ

• Защита органов дыхания: Респираторы класса FFP2 с угольными фильтрами при работе с агрессивными очистителями
• Барьерная защита: Фартук и перчатки из нитрила/неопрена, устойчивые к химикатам
• Контроль параметров: Датчики загазованности воздуха с порогом срабатывания 10% НКПР

Оборудование	Требования безопасности
Ёмкости для промывочной жидкости	Металлические, с клапаном избыточного давления и заземлением корпуса
Система подачи давления	Автоматический сброс при 150% рабочего давления + манометр с красной меткой
Электропитание	УЗО 10 мА + разделительный трансформатор 220/220В

Освещенность рабочей поверхности – не менее 500 Люкс без бликов. Обязательна установка аварийной кнопки «стоп-линия» по периметру стенда с полным сбросом давления и отключением электропитания. Оператор обеспечивается инструкцией с пошаговыми действиями при разливе химикатов или утечке топлива.

Требования к электросети для мощных стендов

Стенды для промывки и диагностики форсунок с нагревательными элементами, насосами высокого давления и электронными контроллерами предъявляют повышенные требования к электроснабжению. Несоответствие параметров сети паспортным данным оборудования приводит к некорректной работе систем, повреждению электронных компонентов и риску возгорания.

Обязательна предварительная оценка возможностей существующей сети с привлечением сертифицированного электрика. Требуется учитывать не только характеристики стенда, но и совокупную нагрузку от другого оборудования в зоне установки, особенно при использовании компрессоров или подъемников.

Критичные параметры сети

• Напряжение и фазировка:
  • Трехфазное подключение 380В (±10%) для моделей мощностью свыше 5 кВт
  • Проверка симметричности фаз и соответствия схеме L1/L2/L3/N/PE
• Токовая нагрузка:
  • Сечение кабеля: медные жилы ≥4 мм² (при длине до 10 м)
  • Автоматические выключатели: номинал ≥25А с характеристикой «C»
• Заземление:
  • Собственный контур заземления с сопротивлением ≤4 Ом
  • Запрет использования нулевого провода в качестве защитного
• Защита от помех:
  • Стабилизаторы напряжения при колебаниях >10%
  • Сетевые фильтры для блоков управления

Параметр	Минимальное требование	Рекомендация
Пиковая мощность	≥7 кВт	+20% к паспортному значению стенда
Частота	50 Гц ± 2%	Стабильность ±0.5 Гц
УЗО	Тип А 30мА	Селективное с задержкой 300мс

Обязательно наличие отдельного щитка с визуализацией параметров (вольтметр, амперметр) и сертифицированными клеммными соединениями. Для мобильных стендов используйте кабельные барабаны с полным разматыванием провода для исключения перегрева.

Системы защиты от гидроударов и перепадов давления

Гидроудары возникают при резком изменении скорости потока жидкости в системе, например, при мгновенном закрытии клапанов или запуске насоса. Эти скачки давления многократно превышают рабочее значение и способны вывести из строя манометры, соединения, насосное оборудование и электронные компоненты стенда. Перепады давления, даже менее резкие, вызывают нестабильную работу форсунок во время тестирования, искажая результаты проверки распыла и производительности.

Отсутствие защиты приводит к ускоренному износу уплотнений, разрыву трубопроводов, поломке дорогостоящих датчиков и необходимости частого ремонта. Это напрямую влияет на себестоимость услуг и безопасность оператора. Для минимизации рисков в профессиональных стендах применяется комплекс инженерных решений.

Ключевые элементы защиты

Основные компоненты систем безопасности включают:

• Гидроаккумуляторы (демпферы): Устанавливаются вблизи насоса или клапанов. Содержат эластичную мембрану и сжатый газ (азот), который сжимается при скачке давления, поглощая избыточную энергию и сглаживая пик.
• Предохранительные клапаны: Сбрасывают избыточное давление в дренажную магистраль при превышении заданного порога. Бывают пропорциональными (постепенный сброс) и мгновенного действия.
• Дроссельные штуцеры и регуляторы потока: Ограничивают скорость движения жидкости на критичных участках (например, перед электромагнитными клапанами), предотвращая резкие изменения расхода.
• Амортизирующие элементы в приводах клапанов: Механические или пневматические демпферы, замедляющие скорость закрытия/открытия запорной арматуры.

Эффективность системы определяется правильным расчетом и подбором компонентов под рабочие параметры стенда:

Параметр	Влияние на защиту	Рекомендации
Максимальное давление (бар)	Определяет уставки клапанов и объем аккумулятора	Запас прочности элементов минимум 1.5x от рабочего давления
Производительность насоса (л/мин)	Влияет на скорость нарастания удара	Соответствие пропускной способности демпферов и клапанов
Скорость срабатывания клапанов (мс)	Чем быстрее, тем выше риск удара	Обязательное использование дросселей на управляющих линиях

Дополнительно применяются электронные системы контроля с датчиками давления, мгновенно останавливающие насос при аварии. Регулярная проверка состояния мембран гидроаккумуляторов (на отсутствие газовых потерь) и тестирование срабатывания предохранительных клапанов – обязательные процедуры техобслуживания. Интеграция этих решений гарантирует стабильную работу форсунок во время тестов, точность диагностики и многократное увеличение ресурса дорогостоящего оборудования стенда.

Влияние давления в рампе на качество диагностики

Стабильное и точное давление в топливной рампе стенда критично для корректной оценки производительности форсунок. Отклонение от номинальных значений, предусмотренных производителем автомобиля, искажает ключевые параметры: объем топлива, проходящий через форсунку за единицу времени, форму факела распыла и равномерность распределения капель. Диагностика при несоответствующем давлении имитирует нереальные условия работы инжектора в двигателе.

Низкое давление маскирует реальные дефекты: забитые или изношенные форсунки показывают близкие к норме результаты по пропускной способности из-за искусственно сниженного потока. Высокое давление, наоборот, провоцирует ложное срабатывание на исправных элементах – кавитация и аномальное распыление интерпретируются как неисправность. Ошибки в 10-15% от эталона приводят к погрешностям в замерах до 30%, что исключает объективный анализ состояния компонента.

Ключевые аспекты влияния

• Калибровка пропускной способности: Давление напрямую определяет расчетный объем топлива. Стенд без точной регулировки (например, 3-15 бар для бензина, 200-2000 бар для Common Rail) не выявит отклонения в 5-7%, критичные для баланса цилиндров.
• Оценка герметичности: Тест на утечку требует давления, соответствующего рабочему в двигателе. Заниженное значение не обнаружит медленную каплю через изношенный клапан.
• Анализ факела: Распыление меняет структуру при отклонениях: низкое давление дает крупные капли и неравномерный конус, высокое – туман с риском подтекания.

Тип двигателя	Требуемое давление (бар)	Риски при нарушении
Бензин (распределенный впрыск)	3.0–4.0	Ошибки в замере производительности ±20%
Бензин (непосредственный впрыск/GDI)	50–200	Искажение формы факела, ложные данные о засорении
Дизель (Common Rail)	300–2000	Некорректный тест на герметичность, кавитация

Для минимизации погрешностей профессиональные стенды оснащаются цифровыми регуляторами давления с погрешностью ≤1% и возможностью программной установки профилей, специфичных для моделей авто. Отсутствие такой функции ведет к некорректной диагностике, повторным обращениям клиентов и рекламациям после чистки или замены форсунок.

Проверка скорости срабатывания форсунок

Скорость срабатывания электромагнитных клапанов форсунок критична для точности дозирования топлива и стабильной работы двигателя. Задержка открытия/закрытия напрямую влияет на длительность импульса впрыска, что при отклонениях от нормы приводит к обеднению или обогащению смеси, повышенному расходу топлива, детонации и росту токсичности выхлопа.

Профессиональные диагностические стенды измеряют временной интервал между подачей управляющего сигнала и фактическим началом подачи топлива (а также его прекращением) с точностью до микросекунд. Эта характеристика проверяется при различных давлениях топлива и температурных режимах, имитирующих реальные условия эксплуатации.

Ключевые аспекты проверки

Современное оборудование оценивает следующие параметры:

• Время открытия (Response Time) – задержка между электрическим импульсом и началом подачи топлива.
• Время закрытия (Release Time) – интервал между прекращением сигнала и полным перекрытием канала.
• Линейность работы – соответствие длительности импульса впрыска управляющему сигналу на разных режимах.
• Согласованность параметров в комплекте форсунок – разброс значений не должен превышать 5-10%.

Параметр	Норма для бензиновых форсунок	Признаки отклонения
Время открытия	0.8 - 1.5 мс	Нестабильные обороты холостого хода, провалы при разгоне
Время закрытия	0.6 - 1.2 мс	Подтекание топлива, черный дым из выхлопной трубы
Разброс в комплекте	< 0.15 мс	Вибрация двигателя, ошибки по обогащению/обеднению

Анализ осциллограмм работы форсунок на стенде выявляет износ пружин клапана, загрязнение сопел, дефекты обмотки соленоида или механические заедания. Для точных измерений применяются датчики высокого разрешения: пьезоэлектрические сенсоры давления в топливной рампе или оптические системы, фиксирующие момент появления топливного факела.

Функция непрерывной записи данных во время теста

Система фиксирует параметры работы форсунки с высокой частотой дискретизации (от 1 мс), отслеживая изменения давления топлива, производительности впрыска, формы факела и электропотребления на протяжении всего цикла проверки. Это исключает потерю критических данных между этапами диагностики, например, при переходе между статическим и динамическим режимами тестирования.

Запись синхронизируется с управляющими импульсами тестового стенда, что позволяет коррелировать каждый замер с конкретным рабочим состоянием форсунки: моментом открытия/закрытия иглы, фазой стабилизации давления или переходными процессами. Все метрики автоматически привязываются к временной шкале и отображаются в виде графиков в ПО оборудования.

Ключевые преимущества технологии

• Выявление скрытых дефектов: Фиксация аномалий, не проявляющихся при точечных замерах (плавающие показатели при износе пружины, нестабильность давления из-за подсоса воздуха)
• Анализ переходных процессов: Оценка скорости срабатывания клапана и демпфирования иглы по кривым тока/давления
• Сравнение циклов впрыска: Наложение графиков для выявления отклонений между идентичными тестами (признак закоксовки или механического износа)

Записываемый параметр	Частота дискретизации	Диагностическая ценность
Давление в топливной рампе	0.1-2 мс	Выявление утечек, оценка герметичности клапана
Ток управления	0.05-1 мс	Диагностика обмоток, залипания якоря
Производительность впрыска	На каждый цикл	Расчет неравномерности подачи топлива

Экспорт данных в форматы .CSV или .XLS обеспечивает интеграцию с профильным ПО (например, Bosch ESI[tronic]), позволяя строить сравнительные отчеты по партии форсунок. Технология исключает субъективную оценку, заменяя её документально подтверждёнными цифровыми отчётами с помиллисекундной детализацией работы компонента.

Расчет экономической эффективности для автосервиса

Основу расчета составляет сопоставление затрат на приобретение стенда с генерируемым доходом и экономией. Ключевые параметры включают стоимость оборудования (капитальные вложения), расходы на расходники (промывочные жидкости, тестовые топлива), затраты на обучение персонала, а также ежемесячные платежи (электроэнергия, амортизация). Срок окупаемости определяется делением стартовых инвестиций на чистую прибыль от услуги.

Доходная часть формируется из платы за диагностику и промывку одной форсунки или комплекта, умноженной на прогнозируемое количество обслуживаемых авто в месяц. Дополнительную прибыль обеспечивают смежные услуги: замена уплотнений, продажа топливных фильтров, ремонт ТНВД. Существенная экономия достигается за счет сокращения ручного труда и уменьшения времени операции – современный стенд обрабатывает комплект за 30-60 минут против 2-4 часов при ручной чистке.

Факторы влияния на рентабельность

• Ценник услуги: анализируется конкурентный рынок (средние расценки по региону 800-2500₽ за форсунку)
• Производительность стенда: количество машин в смену (оптимально 4-8 авто)
• Снижение брака: точная диагностика предотвращает ошибочную замену комплектов (экономия до 15-30 тыс.₽ на одном авто)
• Повторные обращения: клиенты с восстановленными форсунками возвращаются на ТО

Показатель	Без стенда	Со стендом
Время на комплекс (4 форсунки)	3.5-4 часа	~45 минут
Затраты на ФОТ за операцию	1200-1600₽	250-400₽
Стоимость расходников	500-700₽	300-500₽
Средний чек (комплекс)	6000₽	7000-9000₽

1. Рассчитайте месячную загрузку: кол-во рабочих дней × среднее кол-во авто/день
2. Определите чистую прибыль с авто: чек − (ФОТ + расходники + амортизация)
3. Вычтите постоянные издержки: аренда, налоги, реклама услуги
4. Сопоставьте совокупный доход с ценой стенда (150-700 тыс.₽): инвестиции ÷ прибыль/мес = срок окупаемости

Сравнение стоимости обслуживания разных типов стендов

Стоимость обслуживания стенда для промывки и проверки форсунок складывается из регулярных затрат на расходные материалы (очищающие жидкости, фильтры), замену изнашиваемых компонентов (насосы, уплотнители), калибровку оборудования, обновление программного обеспечения и техническое обслуживание. Эти расходы напрямую зависят от типа стенда, его технологической сложности и производителя.

Механические стенды обычно требуют меньших эксплуатационных вложений, но чаще нуждаются в ремонте механических частей. Электронные и комбинированные системы имеют повышенные затраты на обслуживание электроники и ПО, но обеспечивают стабильность работы. Автоматизированные комплексы с диагностическими функциями отличаются самыми высокими расходами из-за сложного ПО и необходимости регулярной поверки датчиков.

Ключевые факторы влияния на расходы

• Тип стенда: механический, ультразвуковой, комбинированный или автоматизированный
• Цена расходников: специализированные промывочные жидкости, тестовые топливные эмуляторы
• Ремонтопригодность: доступность запасных частей и стоимость ремонтных работ
• Программное обеспечение: лицензионные обновления для диагностических модулей

Тип стенда	Среднегодовые расходы (руб.)	Основные статьи затрат
Механический	15 000 – 30 000	Жидкости, фильтры, ремонт насосов
Ультразвуковой	40 000 – 70 000	Спецжидкости, УЗ-генераторы, датчики
Комбинированный	50 000 – 90 000	Комплекс расходников, ПО, сервис электроники
Автоматизированный	60 000 – 100 000+	Лицензии ПО, калибровка, диагностические картриджи

При выборе оборудования критически важно сопоставлять частоту использования стенда с эксплуатационными расходами: для малого сервиса экономичнее простые механические модели, в высоконагруженных центрах оправданы инвестиции в автоматизированные системы с их высокой производительностью и точностью диагностики.

Окупаемость оборудования при плановой загрузке сервиса

Расчёт окупаемости стенда для промывки и диагностики форсунок базируется на соотношении его стоимости и прогнозируемого дохода от услуги. Ключевой фактор – стабильная загрузка сервиса: даже дорогостоящее оборудование быстро окупится при регулярном потоке клиентов, тогда как редкие заказы растянут этот срок на годы. Необходимо чётко определить минимальное количество процедур в месяц для выхода на точку безубыточности.

На срок возврата инвестиций напрямую влияют три параметра: цена самого стенда (от 150 тыс. до 1 млн ₽), установленный сервисом тариф за услугу (в среднем 1,5–4 тыс. ₽ за комплект) и количество обрабатываемых форсунок ежемесячно. Дополнительно учитываются затраты на расходники (очистители, тестовые жидкости) и возможное снижение цены при акциях.

Пример расчёта окупаемости

Рассмотрим модель со средними рыночными показателями:

Параметр	Значение
Стоимость стенда	350 000 ₽
Цена услуги за комплект (4 форсунки)	2 500 ₽
Средние расходы на комплект	400 ₽ (жидкости, электроэнергия)
Чистая прибыль с комплекта	2 100 ₽

Для определения точки окупаемости:

1. Ежемесячная загрузка: 20 комплектов форсунок
2. Месячная прибыль: 20 × 2 100 ₽ = 42 000 ₽
3. Срок окупаемости: 350 000 ₽ / 42 000 ₽ ≈ 8,3 месяцев

Факторы, сокращающие срок окупаемости:

• Повышение тарифов на услугу при наличии УЗИ-диагностики или регулировки производительности.
• Снижение себестоимости за счёт оптовых закупок расходников.
• Кросс-продажи (замена уплотнений, ремонт топливной рампы).

Риски, увеличивающие срок возврата инвестиций:

• Простой оборудования из-за низкого спроса или сезонности.
• Необходимость дорогостоящего обслуживания стенда (калибровка датчиков).
• Ошибки в маркетинге (недостаточная информированность клиентов о услуге).

Возможность модернизации существующих установок

Модернизация текущих стендов для промывки и диагностики форсунок позволяет автосервисам повысить функциональность оборудования без полной замены, что существенно сокращает расходы. Ключевыми направлениями апгрейда являются расширение спектра тестируемых топливных систем (бензин/дизель/прямой впрыск), улучшение точности измерений и автоматизация процессов.

Добавление новых модулей и датчиков обеспечивает поддержку современных стандартов (Евро-5/6/7), включая работу с высоким давлением (до 3000 бар) и адаптацию под электронные интерфейсы управления. Важным аспектом остается совместимость обновленных компонентов с устаревшими версиями аппаратной платформы стенда.

Основные компоненты для апгрейда

• Программируемые блоки управления – замена процессорных модулей для обработки данных с новыми протоколами диагностики (CAN, LIN, FlexRay)
• Прецизионные измерители – установка высокоточных датчиков давления (±0.1%) и многофункциональных расходомеров
• Универсальные адаптеры – комплекты переходников для топливных рамп различных производителей

Тип модернизации	Эффект	Сроки внедрения
Обновление ПО	Добавление тестов для гибридных систем, расширение БД форсунок	1-2 дня
Замена насосного модуля	Поддержка давления до 3000 бар, снижение вибрации	3-5 дней
Интеграция камеры УЗ-очистки	Увеличение эффективности удаления нагара на 40%	2-4 дня

При выборе компонентов для обновления критически важно провести аудит текущей системы: оценить резерв мощности блока питания, пропускную способность гидравлических магистралей и физический износ несущих конструкций. Комплексная модернизация обычно включает три этапа:

1. Диагностика совместимости новых модулей с существующей аппаратной базой
2. Поэтапная установка компонентов с калибровкой измерительных контуров
3. Обучение персонала работе с обновленным функционалом

Комбинирование со стендами для диагностики ТНВД

Интеграция стендов для промывки форсунок с оборудованием для диагностики топливных насосов высокого давления (ТНВД) создаёт единый диагностический комплекс. Это позволяет одновременно анализировать работу всей топливной системы дизельных двигателей, исключая необходимость демонтажа и переноса компонентов между разными установками. Синхронизация процессов обеспечивает корреляцию данных о производительности форсунок и параметрах подачи топлива насосом.

Совмещение функций выявляет скрытые взаимосвязи: например, падение давления в ТНВД при работе с конкретными форсунками или неравномерность подачи топлива. Автоматизированная система фиксирует отклонения в реальном времени, сравнивая эталонные показатели ТНВД и форсунок под контролируемой нагрузкой. Это исключает ошибки интерпретации данных из-за разрозненности оборудования.

Критерии выбора комбинированного решения

Функционал	Значение для диагностики
Единая база эталонных параметров	Сравнение показателей ТНВД и форсунок в идентичных условиях тестирования
Автоматическая калибровка давления	Моделирование рабочих режимов двигателя без ручной регулировки стендов
Совместимость с электронными блоками	Диагностика ошибок ЭБУ, управляющего ТНВД и форсунками
Перекрёстный анализ данных	Выявление дисбаланса производительности между насосом и инжекторами

При подборе оборудования критично наличие цифровых интерфейсов (CAN, J1939) для подключения к штатной электронике авто. Современные комбинированные стенды генерируют отчёты с графиками синхронизированной работы ТНВД и форсунок, что упрощает обоснование ремонтных операций клиенту. Техническое обслуживание системы упрощает модульная конструкция с общими фильтрами и контурами подачи топлива.

Ошибки при выборе оборудования начинающими СТО

Новички часто фокусируются исключительно на цене, игнорируя технические характеристики и долгосрочные эксплуатационные расходы. Это приводит к приобретению аппаратов с ограниченным функционалом, которые не справляются с современными типами форсунок или требуют постоянного ремонта.

Отсутствие анализа реальной нагрузки на сервис провоцирует выбор малопроизводительных стендов. В результате оборудование простаивает в очереди или не успевает обслуживать клиентов, а покупка избыточных мощностей неоправданно увеличивает первоначальные вложения.

Типичные ошибки и их последствия

• Игнорирование совместимости: Экономия на универсальности лишает возможности работать с пьезоэлектрическими, насос-форсунками или системами GDI.
• Пренебрежение точностью измерений: Отказ от стендов с калибруемыми датчиками расхода/давления ведет к ложным диагнозам и рекламациям.
• Неучёт обслуживания: Дешёвые модели требуют частой замены фильтров, жидкостей и ремонта насосов, увеличивая себестоимость услуг.

Ошибка выбора	Риск для бизнеса	Решение
Отсутствие модуля диагностики ЭБУ	Невозможность считывания кодов ошибок и адаптации форсунок	Интеграция ПО с поддержкой протоколов EURO-5/6
Ручная вместо автоматической промывки	Низкая производительность, риск повреждения компонентов	Выбор стендов с программируемыми циклами
Экономия на системе безопасности	Утечки топлива, возгорание, штрафы от проверяющих органов	Обязательная проверка сертификатов ISO/ГОСТ

1. Недооценка обучения: Персонал не использует 70% функций без детальных инструкций от производителя.
2. Закупка без тест-драйва: Отказ от пробной проверки реальных форсунок маскирует неточности калибровки.

Требования к точности измерения расхода топлива (±1-2%)

Высокая точность (±1-2%) критична для объективной диагностики состояния форсунок и корректной оценки их производительности после промывки. Погрешность свыше этого диапазона приводит к ложным выводам: неисправные узлы могут быть признаны рабочими, а исправные – забракованы из-за некорректных данных о пропускной способности и равномерности подачи топлива.

Оборудование должно обеспечивать стабильность измерений в заявленном диапазоне во всех рабочих режимах (разное давление, типы топлива, продолжительность теста). Для этого применяются прецизионные расходомеры (корректирующие вязкость и температуру топлива) и калиброванные мерные колбы с высокоточной шкалой. Регулярная поверка измерительных элементов по эталонным образцам обязательна для поддержания метрологической надежности стенда.

Ключевые аспекты обеспечения точности

• Чувствительность сенсоров: Датчики расхода должны фиксировать минимальные отклонения (до 0.1 см³) при разных давлениях (3-10 бар).
• Термокомпенсация: Автоматический учет изменений плотности топлива при колебаниях температуры в контуре.
• Калибровка: Наличие встроенных процедур калибровки по эталонным жидкостям и сертифицированным мерникам.
• Стабильность давления: Система поддержания давления с погрешностью ≤0.05 бар для исключения влияния на расход.

Фактор влияния	Риск при нарушении точности	Метод компенсации
Колебания температуры топлива	Изменение плотности и вязкости, искажение реального расхода	Термостатирование контура, алгоритмы автоматической термокоррекции
Износ измерительных ячеек	Постепенный дрейф показаний, увеличение погрешности	Плановые поверки, самотестирование стенда, сменные калибровочные модули
Нестабильность давления	Нелинейное изменение пропускной способности форсунок	Точные регуляторы давления с цифровой обратной связью

Важно: Погрешность в 3% при проверке форсунки с номиналом 100 см³/мин даст ошибку до 3 см³/мин. Для современных двигателей (особенно с прямым впрыском) это недопустимо – разница в производительности между цилиндрами свыше 2% вызывает вибрации, повышение расхода и токсичности.

1. Проводить калибровку стенда перед каждой серией тестов (или ежесменно) с использованием сертифицированных эталонов.
2. Контролировать температуру топлива в измерительной магистрали (оптимально 20-25°C).
3. Использовать топливо, рекомендованное производителем стенда (эталонный бензин/дизель), для минимизации погрешности из-за разницы в составе.

Автоматизация замены промывочных жидкостей

Автоматизированные системы смены жидкостей исключают ручные манипуляции оператора при переключении между разными типами очистителей (бензин, сольвент, спецсоставы) и защитными маслами. Интегрированные многосекционные резервуары с электронными клапанами и датчиками уровня самостоятельно управляют подачей/сливом составов по заданной программе.

Централизованная помпа с фильтрами тонкой очистки обеспечивает циркуляцию жидкостей без перекрестного загрязнения. Система автоматически прогоняет растворитель через отдельный контур регенерации после завершения цикла промывки, восстанавливая его свойства для повторного использования и сокращая расход.

Ключевые преимущества автоматизированных систем

• Сокращение времени обслуживания – переход между жидкостями выполняется за 10-15 секунд против 5-7 минут при ручной замене
• Точность дозирования – пропорции смешивания составов контролируются с погрешностью до 1%
• Экономия расходников – снижение перерасхода жидкостей на 25-30% за счет замкнутого цикла регенерации

Функция	Ручная замена	Автоматизированная система
Время переключения жидкостей	5-7 минут	10-15 секунд
Контроль смешивания	Визуальный	Датчики плотности + программное управление
Расход жидкости на цикл	300-400 мл	220-250 мл

Обязательная интеграция с программным обеспечением стенда позволяет создавать шаблоны жидкостных циклов под конкретные типы форсунок. При диагностике дизельных инжекторов система автоматически активирует контур сольвента, а для бензиновых – переключается на специальные моющие составы без прерывания теста.

Минимизация шума при работе насосного оборудования

Шумовое воздействие от насосных установок в стендах для промывки форсунок негативно влияет на комфорт сотрудников автосервиса и клиентов, а также может нарушать санитарные нормы. Высокочастотная вибрация и гидравлические удары создают основную акустическую нагрузку, требующую комплексного подавления через технические решения.

Эффективное снижение шума достигается сочетанием конструктивных особенностей оборудования и дополнительных шумопоглощающих элементов. Ключевое значение имеет правильный подбор насосов с низким уровнем вибрации и их грамотная интеграция в систему, что минимизирует необходимость дорогостоящей пост-установки защитных компонентов.

Стратегии снижения шума

Конструктивные меры:

• Использование насосов с шестеренчатым или поршневым типом работы в герметичном корпусе
• Применение амортизирующих антивибрационных опор и гибких вставок в трубопроводах
• Установка демпферов для гашения пульсаций давления

Дополнительная шумоизоляция:

1. Обшивка корпуса стенда минеральной ватой или вспененным полимером
2. Монтаж звукопоглощающих кожухов на насосные блоки
3. Использование глушителей на всасывающих/нагнетающих линиях

Источник шума	Решение	Эффективность
Вибрация двигателя	Виброизолирующие прокладки	Снижение на 15-20 дБ
Гидравлические удары	Расширительные камеры в магистрали	Снижение на 10-25 дБ

Обязательная проверка шумовых характеристик оборудования при закупке – критический этап. Производители указывают уровень звукового давления в децибелах (дБ) в технической документации; оптимальный показатель для автосервиса – не выше 65 дБ на расстоянии 1 метра.

Требования к автоматической подаче топлива в детонационных двигателях

В детонационных двигателях с прямым впрыском (GDI, TSI) автоматическая подача топлива должна обеспечивать экстремально высокое давление – до 300 бар и более. Это критично для формирования сверхмелкодисперсного факела распыла, необходимого для контролируемой детонации. Система обязана поддерживать давление с отклонением не более ±1% во всех режимах, включая резкие переходы между нагрузками.

Обязательна синхронизация подачи с тактами двигателя с точностью до микросекунд. Автоматика должна имитировать штатные управляющие импульсы ЭБУ двигателя, включая многократный впрыск за цикл (pilot/main/post). Требуется интеллектуальная адаптация к параметрам форсунок: индуктивности, скорости срабатывания, гидравлическому сопротивлению для предотвращения кавитации.

Ключевые технические требования

• Диапазон давлений: 50-350 бар с плавной регулировкой
• Точность дозирования: ≤ 0.5% от нормы впрыска
• Скорость отклика: ≤ 1 мс для коррекции давления
• Обязательная интеграция с имитаторами ЭБУ для тестирования адаптивных алгоритмов

Параметр	Минимальные требования	Рекомендуемые значения
Стабильность давления	±2%	±0.5%
Частота импульсов	100 Гц	500 Гц
Фильтрация топлива	10 мкм	5 мкм

Экспресс-тестирование форсунок без снятия топливной рампы

Методика позволяет оперативно оценить производительность, герметичность и качество распыла топливных форсунок без демонтажа рампы, сокращая время диагностики на 60-70%. Для подключения оборудования используются специальные адаптеры, интегрируемые в топливную магистраль между рампой и топливопроводом, что сохраняет целостность системы и исключает риски утечек при повторной сборке.

Процедура выполняется при работающем двигателе (или с имитацией давления топлива через диагностический стенд), что обеспечивает реалистичные условия тестирования под рабочим давлением 3-5 бар для бензиновых систем и до 2000 бар для дизельных Common Rail. Ключевым требованием является совместимость адаптеров с конкретными типами топливных коннекторов (EV1, EV6, Denso, Bosch и др.).

Критерии оценки форсунок

• Герметичность: Контроль утечек при закрытом клапане под давлением (допустимая норма – не более 2-3 капель/мин).
• Производительность: Сравнение объема топлива, подаваемого всеми форсунками за фиксированный цикл (допустимое отклонение между цилиндрами – ≤5%).
• Качество распыла: Визуальный анализ факела через прозрачные колбы тестера на предмет равномерности конуса, отсутствия струй и подтеков.

Оборудование	Функционал	Примеры моделей
Ультразвуковой тестер	Анализ звуковых импульсов работы форсунок на предмет синхронности и аномалий	Launch X-431, Bosch FSA
Стенд с мерными колбами	Замер производительности и визуализация распыла	СПРУТ-4, Bosch EPS 200
Электронный анализатор	Диагностика электрических параметров (сопротивление, форма сигнала)	Autel MaxiFuel, OEM-сканеры

Важно: При выявлении отклонений в производительности или распыле требуется углубленная диагностика на снятой рампе с использованием промывочного стенда. Экспресс-тест не заменяет комплексную чистку, но эффективен для локализации неисправности при симптомах: троение двигателя, повышенный расход топлива, ошибки по обеднению смеси.

Контроль стабильности параметров после промывки

После выполнения очистки форсунок критически важен многоцикловый контроль стабильности их рабочих характеристик. Кратковременная проверка сразу после промывки не отражает реальной эффективности процедуры, так как остатки моющих средств или отслоившиеся отложения могут временно улучшить показатели. Только многократное тестирование под нагрузкой имитирует эксплуатационные условия и выявляет скрытые проблемы.

Основные проверяемые параметры включают равномерность распыла, герметичность запорного клапана, производительность на разных режимах работы и идентичность показателей в пределах комплекта. Стабильность этих характеристик на протяжении 10-15 циклов открытия/закрытия подтверждает успешность восстановления. Отклонения более 3-5% между форсунками или нелинейность производительности при ступенчатом изменении длительности импульса указывают на необходимость повторной очистки или замены.

Ключевые аспекты контроля

• Динамическая производительность: Замер расхода топлива при импульсах от 1.5 до 10 мс с шагом 0.5 мс для построения графика зависимости "время импульса - объём"
• Визуальная верификация: Анализ формы факела через прозрачную камеру под давлением с использованием стробоскопа для выявления асимметрии или раздвоения струй
• Герметичность: Контроль утечек после отключения питания при рабочем давлении системы (норма - не более 1-2 капель за 5 минут)

Параметр	Методика контроля	Критерий стабильности
Производительность	Сравнение объёма прокачки за 1000 импульсов между форсунками	Разброс ≤ 3% в комплекте
Линейность подачи	Замер отклонений от эталонной кривой на 4-х режимах (короткий/средний/длинный импульс)	Отклонение ≤ 5% от номинала
Повторяемость	10 последовательных замеров на фиксированной длительности импульса	Погрешность ≤ 1.5%

Оборудование должно автоматически фиксировать параметры каждого цикла и формировать протокол сравнения с начальными показателями. Особое внимание уделяется гистерезису производительности - разнице характеристик при плавном увеличении и уменьшении длительности импульса, что выявляет залипание иглы. Успешным считается результат, когда все параметры сохраняются в допусках после 15-минутной циклической прогонки в режиме имитации работы двигателя.

Тест на ускоренное старение форсунок

Тест на ускоренное старение имитирует длительную эксплуатацию форсунок в сжатые сроки, выявляя деградацию характеристик под воздействием цикличных нагрузок. Он проводится на специализированных стендах, где форсунки подвергаются интенсивным рабочим циклам с непрерывной подачей топлива и электрических импульсов управления.

В процессе теста многократно воспроизводятся условия, аналогичные нескольким десяткам тысяч километров пробега. Это позволяет спрогнозировать ресурс изделий, выявить склонность к закоксовыванию распылителей, износу запорных игл и изменению гидравлических параметров до их критического ухудшения.

Ключевые аспекты тестирования

Основные этапы и контролируемые параметры включают:

1. Циклирование нагрузки: форсунки работают в экстремальных режимах (до 100% duty cycle) при номинальном и повышенном давлении топлива.
2. Оценка стабильности:
   • Разброс производительности между циклами
   • Изменение формы факела распыла
   • Рост времени срабатывания
3. Контроль герметичности: фиксация подтеканий после остановки подачи топлива.

Критерии отказа при тестировании:

Параметр	Допустимое отклонение
Производительность	±3-5% от исходных значений
Герметичность	≤ 1 капля/мин (после выключения)
Форма факела	Отсутствие асимметрии и раздвоения струй

Важно: Тест требует использования топлива с добавками, ускоряющими образование отложений. Результаты позволяют дифференцировать качественные форсунки от ненадежных аналогов и обосновать клиентам необходимость замены комплекта.

Список источников

При подготовке материалов по выбору оборудования для промывки и диагностики топливных форсунок использовались специализированные отраслевые издания, техническая документация производителей и практические руководства для автосервисов. Акцент делался на актуальные стандарты обслуживания инжекторных систем.

Ключевые источники включают данные о функциональных возможностях стендов, критериях оценки производительности оборудования, современных методах тестирования и требованиях к безопасности работ. Ниже представлен перечень использованных материалов.

Техническая литература и нормативные документы

• ГОСТ Р 56020-2014 "Услуги автотранспортные. Техническое обслуживание и ремонт автотранспортных средств. Требования к качеству"
• SAE J2638 "Standard Practice for Cleaning and Testing Fuel Injectors" (переводы отраслевых комментариев)
• Учебное пособие: "Топливная аппаратура современных автомобилей" (изд. Академия автосервиса, 2022)

Производители оборудования и отраслевые исследования

1. Технические каталоги и white-papers компаний: Bosch, Launch, Brain Bee, Autel
2. Отчеты испытательных лабораторий "НИИ Автоприборов" по сравнительному анализу стендов (2021-2023 гг.)
3. Материалы отраслевой конференции "Современные технологии автосервиса" (секция диагностики топливных систем)

Практические руководства

• "Руководство по диагностике инжекторных систем" (проект TechAuto)
• Методические рекомендации "Обслуживание систем впрыска Common Rail" от Ассоциации автомехаников

Видео: Проверка и промывка форсунок на стенде


• Задний дворник ВАЗ 2114 - выбор и монтаж

• Двигатель Peugeot/Citroen TU5JP4 - характеристики и типичные поломки

• Pantera - доступная защита вашего автомобиля
