Стол из двигателя своими руками
Статья обновлена: 18.08.2025
Завалялся старый автомобильный двигатель? Не спешите сдавать его в металлолом. Этот массивный металлический блок обладает уникальным характером и может стать основой для эффектного предмета мебели.
Создание стола из блока цилиндров – технически сложный, но невероятно увлекательный проект. Он требует тщательной подготовки, определенных навыков и соблюдения мер безопасности.
Превратить двигатель в стол – значит дать ему вторую жизнь. В результате получится прочная, устойчивая конструкция с индустриальным шармом и историей. Такой предмет станет настоящим акцентом в гараже, мастерской или современном интерьере.
В этой статье мы разберем ключевые этапы работы: от выбора и подготовки блока цилиндров до монтажа столешницы. Поговорим о необходимых инструментах, методах очистки и вариантах финишной обработки.
Выбор подходящего блока двигателя
Ключевым фактором успеха является тщательная оценка технического состояния агрегата. Идеальный кандидат должен иметь минимальные следы коррозии, трещин или деформаций на поверхностях, особенно в зонах креплений и масляных каналов. Обязательно проверьте отсутствие критических повреждений от гидроудара или перегрева, которые могут нарушить целостность металла.
Габариты и вес блока напрямую влияют на устойчивость и эргономику будущего стола. Компактные 4-цилиндровые моторы легче интегрировать в интерьер, тогда как массивные V8 потребуют усиленной основы. Учитывайте планируемое расположение ножек – важно, чтобы точки крепления позволяли равномерно распределить нагрузку.
Ключевые параметры при отборе
| Критерий | Рекомендации | Важность |
|---|---|---|
| Материал блока | Чугун (более презентабелен) vs Алюминий (легче) | Высокая |
| Комплектность | Наличие крышки ГБЦ, поддона, маслоналивной горловины | Средняя |
| Технологические отверстия | Сквозные каналы для прокладки коммуникаций | Низкая |
Особое внимание уделите эстетической составляющей:
- Декоративные элементы: клейма производителя, серийные номера
- Фактура поверхности: оригинальное литьё предпочтительнее шлифовки
- Цвет патны: естественная патина придаёт "характер"
Избегайте блоков с остатками технических жидкостей – даже следы масла потребуют сложной химчистки. Оптимальный вариант – "сухой" двигатель после демонтажа навесного оборудования, готовый к пескоструйной обработке.
Оценка состояния и повреждений
Тщательно осмотрите блок двигателя на предмет коррозии, трещин и деформаций. Особое внимание уделите местам креплений, опорным поверхностям и тонкостенным элементам. Проверьте внутренние каналы системы охлаждения/смазки на наличие остатков технических жидкостей или загрязнений.
Исключите глубокие сколы на рёбрах жёсткости и критичные дефекты в зонах будущих нагрузок (стойки, столешница). Оцените состояние резьбовых отверстий – сорванная резьба потребует восстановления. Убедитесь в отсутствии скрытых повреждений, используя металлический молоток для простукивания (глухой звук указывает на внутренние трещины).
| Тип дефекта | Влияние на конструкцию | Решение |
|---|---|---|
| Поверхностная коррозия | Эстетические недостатки, риск развития | Пескоструйная обработка, преобразователь ржавчины |
| Сквозные трещины | Потеря прочности, раскол под нагрузкой | Отбраковка детали или профессиональная сварка |
| Деформация плоскости крепления | Перекос столешницы | Фрезеровка или использование прокладок |
| Загрязнение каналов | Выделение токсинов при нагреве | Химическая промывка, прокаливание горелкой |
Ключевые риски при игнорировании проверки:
- Обрушение столешницы из-за скрытой трещины в несущем элементе
- Появление пятен ржавчины через лакокрасочное покрытие
- Неустранимые вибрации при неравномерном распределении массы
Инструменты для демонтажа компонентов
Для безопасного и эффективного разбора двигателя перед созданием стола потребуется специализированный инструмент. Неподходящий инвентарь может повредить детали или сделать процесс неоправданно долгим.
Ключевая задача – аккуратно отделить навесные элементы (головку блока, коленвал, шатуны) от блока цилиндров, сохранив его целостность для будущей столешницы.
Базовый набор
- Головки и трещотки: Комплект шестигранных головок (размеры 10-24 мм), трещотка с удлинителями и вороток для усилия.
- Торцевые ключи: Ударные модели для сложных соединений, защищённых коррозией.
- Съёмники:
- Ступичный – для шкивов и маховика
- Универсальный съёмник типа "лапа" – для демонтажа подшипников и шестерён
- Молотки: Резиновый (для деликатных ударов), металлический (2-3 кг) с медными или деревянными проставками.
Дополнительные приспособления
- Пневматический гайковёрт – ускоряет откручивание многочисленных болтов.
- Домкрат или пресс – для выпрессовки поршневых пальцев и втулок.
- Паяльная лампа/строительный фен – прогрев прикипевших резьбовых соединений.
- Щётки: Стальная для грубой очистки, латунная для деликатных поверхностей.
| Работа | Инструмент | Примечание |
|---|---|---|
| Снятие поршней | Съёмник стопорных колец, оправка для выталкивания | Требует аккуратности во избежание задиров цилиндров |
| Демонтаж вкладышей | Пластиковый скребок, деревянный клин | Металлические инструменты недопустимы – повредят постель |
Удаление масла и технических жидкостей
Тщательная очистка блока от остатков технических жидкостей – критически важный этап перед дальнейшей обработкой. Оставшееся масло, тосол или топливо не только создадут неприятный запах и пятна, но и помешают качественной покраске или сварке деталей конструкции.
Начните с механического удаления крупных загрязнений: слейте остатки жидкостей через технологические отверстия, используя емкости для сбора. Снимите все съемные элементы (масляный фильтр, заглушки, патрубки), которые могут удерживать остатки. Обработайте труднодоступные полости внутри блока сжатым воздухом для выдувания скопившейся грязи.
Методы глубокой очистки
Выберите подходящий способ обезжиривания в зависимости от возможностей:
- Промывка растворителем: Залейте в масляные каналы уайт-спирит, керосин или специальный обезжириватель. Оставьте на 12-24 часа, периодически взбалтывая. Слейте и повторите при необходимости.
- Термообработка: Прокалите блок в печи или пескоструйном шкафу при температуре 400-500°C. Это выжжет органические остатки, но требует осторожности – возможна деформация тонких элементов.
- Пескоструйная обработка: Эффективно удаляет стойкие загрязнения и старую краску со внешних поверхностей. Используйте мелкий абразив (корунд, стеклянная дробь) для сохранения структуры металла.
После любой обработки обязателен финальный этап обезжиривания: протрите все поверхности ветошью, смоченной ацетоном или бензином "Калоша". Уделите особое внимание:
- Резьбовым отверстиям и глухим полостям.
- Замкам цилиндров и масляным каналам.
- Стыкам между деталями блока.
Проверьте результат: чистая поверхность должна быть абсолютно сухой на ощупь и не оставлять жирных следов на белой салфетке при контакте.
Демонтаж внутренних деталей двигателя
Перед извлечением компонентов тщательно очистите наружные поверхности блока от масла и грязи металлической щёткой или пескоструйкой, чтобы предотвратить попадание абразива внутрь цилиндров. Снимите все навесные элементы: крышку ГРМ, масляный насос, помпу, датчики и крепёжные кронштейны, используя торцевые ключи и головки.
Переверните блок цилиндров картером вверх и удалите крышку поддона, открутив все болты крепления. Аккуратно снимите маслоприёмник, избегая деформации сетки фильтра – эти детали не понадобятся для стола, но их демонтаж облегчит очистку.
Порядок разборки основных узлов
- Коленчатый вал:
- Выкрутите болты коренных крышек в порядке обратном затяжке (от краёв к центру)
- Снимите крышки, маркируя их положение ударным керном
- Извлеките коленвал, аккуратно приподнимая его за противовесы
- Шатуны с поршнями:
- Проверните коленвал так, чтобы шатуны заняли среднее положение в цилиндрах
- Открутите гайки шатунных болтов, снимите крышки
- Вытолкните поршни с шатунами деревянным бруском через верх блока
- Распределительный вал:
- Выкрутите болты постелей распредвала
- Снимите корпус подшипников последовательно, начиная с крайних
- Извлеките распредвал, избегая царапин на опорных шейках
| Компонент | Инструмент | Важно! |
| Вкладыши коленвала | Пластиковый скребок | Не царапать постели! |
| Гильзы цилиндров | Спецсъёмник | Требуются только для чугунных блоков |
| Замки стопорных колец | Пассатижи-острогубцы | Используйте защитные очки |
После демонтажа обязательно удалите все резиновые уплотнители, маслосъёмные колпачки и остатки прокладок. Заглушите масляные каналы ветошью или резиновыми пробками перед пескоструйной обработкой – это предотвратит засорение каналов абразивом.
Пескоструйная обработка блока
Пескоструйная обработка – обязательный этап подготовки блока двигателя перед сборкой стола. Она полностью удаляет следы масла, нагара, ржавчины и старой краски из всех труднодоступных каналов и полостей агрегата. Без этой процедуры остатки загрязнений будут проступать сквозь новое покрытие, а въевшиеся масляные пятна помешают адгезии лакокрасочных материалов.
Используйте абразив средней фракции (например, электрокорунд 0,3–0,8 мм) и давление 5–7 атмосфер. Особое внимание уделите масляным каналам, резьбовым отверстиям и зонам вокруг гильз цилиндров. Предварительно закройте все технологические отверстия пластиковыми заглушками или плотной резиной для защиты внутренних поверхностей от попадания абразива.
Ключевые шаги и нюансы
Техника безопасности: Работы выполняйте строго в костюме химзащиты, респираторе с принудительной подачей воздуха и защитных очках. Мелкодисперсная пыль токсична!
- Обезжирьте блок растворителем перед обработкой
- Обрабатывайте поверхности под углом 45–70°
- Держите сопло на расстоянии 15–30 см от металла
- Контролируйте однородность матовой текстуры
После обработки:
- Продуйте блок сжатым воздухом со всех ракурсов
- Промойте горячей водой с моющим средством
- Немедленно просушите компрессором или в печи
- Покройте антикоррозийным грунтом в течение 2 часов
| Проблема | Решение |
| Остатки абразива в каналах | Повторная продувка + виброочистка |
| Локальные пятна коррозии | Ручная зачистка корщеткой |
| Деформация алюминиевых блоков | Снижение давления до 3 атм |
Выварка в химическом растворе
Выварка блока двигателя – обязательный этап для полного удаления застарелых масляных отложений, ржавчины и технологической грязи из труднодоступных каналов. Химическая обработка растворяет нефтепродукты, облегчает последующую механическую очистку и обеспечивает равномерную подготовку поверхности металла к декоративному покрытию.
Используйте специализированные растворы: каустическую соду (едкий натр) для расщепления органических загрязнений, ортофосфорную кислоту против ржавчины или промышленные очистители типа "Дезоксил". Концентрация зависит от степени загрязнения: от 5% для легкой очистки до 20% для застарелых отложений. Работайте исключительно в проветриваемых помещениях с применением СИЗ: резиновых перчаток, очков и респиратора.
Технология обработки
- Обезжирьте поверхность уайт-спиритом, удалите рыхлую ржавчину металлической щеткой.
- Поместите блок в кислотостойкую емкость (стеклопластик, нержавейка), полностью покрыв деталь раствором.
- Контролируйте процесс каждые 2-3 часа:
- При температуре 40-60°C выдержка составляет 4-8 часов
- Без подогрева – до 24 часов
- Извлеките блок, нейтрализуйте остатки химикатов:
Раствор Нейтрализатор Время обработки Щелочной Уксус 5% 20-30 мин Кислотный Пищевая сода (100 г/л) 40-60 мин - Промойте деталь горячей водой под высоким давлением, просушите компрессором.
Критично: алюминиевые блоки нельзя обрабатывать щелочами – используйте только кислотные составы или содовый раствор (50 г/л). Чугунные элементы после выварки сразу покрывайте антикоррозийным грунтом во избежание "мгновенной" ржавчины.
Обезжиривание поверхности
Тщательное обезжиривание блока двигателя – критически важный этап перед шлифовкой и покраской. Масляные пятна, остатки технических жидкостей и грязь глубоко проникают в поры металла, что неизбежно нарушит адгезию лакокрасочного покрытия. Без полного удаления жировых следов краска быстро отслоится или проявит неприглядные дефекты.
Используйте специализированные обезжириватели для металла: аэрозольные составы, концентрированные жидкости или щелочные растворы. Избегайте бензина и ацетона – они оставляют масляную пленку и могут повредить алюминиевые детали. Особое внимание уделите труднодоступным участкам: внутренним полостям масляных каналов, резьбовым отверстиям и зонам вокруг гильз цилиндров.
Порядок обработки
- Предварительная очистка: Удалите крупные загрязнения металлической щеткой, скребком или пескоструйной обработкой.
- Нанесение состава: Распылите или нанесите кистью обезжириватель на ВСЕ поверхности, включая скрытые полости.
- Выдержка: Оставьте на 10-15 минут (согласно инструкции к препарату) для расщепления загрязнений.
- Механическое воздействие: Обработайте щетками с синтетическим ворсом проблемные зоны.
- Смывка: Тщательно смойте реактивы большим количеством воды под давлением.
- Сушка: Полностью просушите блок сжатым воздухом или естественным путем (не допуская окисления).
| Материал блока | Рекомендуемые средства | Запрещенные средства |
|---|---|---|
| Чугун | Щелочные растворы, органические растворители | Соляная кислота |
| Алюминий | Нейтральные pH-составы, аэрозоли на спиртовой основе | Едкие щелочи, агрессивные кислоты |
Контроль качества: После высыхания протрите поверхность белой салфеткой – отсутствие желтых пятен подтверждает успешное обезжиривание. Повторяйте процедуру до достижения идеального результата.
Подготовка дренажных отверстий
Правильный дренаж обязателен для предотвращения скопления влаги и пыли в полостях блока цилиндров, особенно в гильзах и масляных каналах. Без него стол быстро покроется пятнами ржавчины, а в углублениях будет застаиваться грязь, что усложнит уход за изделием.
Тщательно проанализируйте нижнюю плоскость блока двигателя, чтобы определить естественные точки стока жидкости. Оптимальные места для отверстий – самые глубокие зоны картера и углубления под цилиндрами, где вода скапливается при случайном проливе или во время влажной уборки столешницы.
Технология создания дренажа
- Разметка точек: Нанесите метки кернером точно в центре выбранных углублений. Убедитесь, что отверстия не нарушат целостность критичных стенок блока.
- Выбор инструмента:
- Для чугуна используйте твердосплавные сверла (HSS-Co) или коронки диаметром 8-12 мм.
- Для алюминиевых блоков подойдут стандартные HSS-сверла.
- Сверление:
Этап Действие Старт Начинайте на низких оборотах (300-500 об/мин) с легким нажимом, чтобы сверло не сместилось. Охлаждение Периодически поливайте зону сверления машинным маслом или водой для алюминия. Фиксация Надежно закрепите блок в тисках через мягкие прокладки. - Финишная обработка:
- Снимите заусенцы сверлом большего диаметра или шарошкой.
- Обработайте края отверстий мелкой наждачной бумагой (P180-P220).
- Продуйте полости сжатым воздухом для удаления металлической стружки.
Важно: Количество отверстий должно обеспечивать полный слив – проверьте это, налив воду в цилиндры после сверления. Если жидкость застаивается, добавьте дополнительные точки дренажа в проблемных зонах.
Нанесение грунтовки по металлу
После тщательной очистки и обезжиривания поверхности блока двигателя приступайте к грунтованию. Используйте антикоррозийный грунт по металлу, специально разработанный для условий повышенной влажности или перепадов температур – это критично для долговечности стола. Аэрозольные баллоны обеспечивают равномерное покрытие сложного рельефа блока, но при работе с кистью тщательно промазывайте все щели и труднодоступные места.
Наносите грунт тонкими слоями (2-3 слоя минимально) с обязательной межслойной сушкой согласно инструкции производителя. Каждый слой должен быть матовым и однородным, без подтеков. Особое внимание уделите участкам с глубокими царапинами или следами ржавчины – там грунт наносите чуть толще. Работайте в хорошо проветриваемом помещении, используя респиратор и защитные очки.
Ключевые этапы и материалы
Для достижения оптимального результата соблюдайте последовательность:
- Выбор грунта: Обязательно применяйте травящий (фосфатирующий) или преобразователь ржавчины как первый слой на очищенный металл. Сверху – эпоксидный или акриловый грунт для заполнения пор и адгезии.
- Подготовка:
- Температура воздуха: +10°C до +30°C.
- Влажность: не выше 80%.
- Защита смежных деталей: закрыть малярным скотчем резиновые/пластиковые элементы (если остались).
- Техника нанесения:
- Держите баллон/пистолет на расстоянии 20-30 см от поверхности.
- Делайте перекрестные движения: первый слой – вертикально, второй – горизонтально.
- Избегайте локальных скоплений материала в углублениях.
- Сушка: Полное отверждение грунта перед шлифовкой или покраской – не менее 24 часов (точное время смотрите на упаковке). Недостаточная сушка приведет к отслаиванию краски.
Грунтовка выполняет три основные функции:
| Функция | Описание | Тип грунта |
|---|---|---|
| Антикоррозийная защита | Блокирует доступ влаги к металлу | Травящий, эпоксидный |
| Улучшение адгезии | Создает шероховатую основу для краски | Акриловый, эпоксидный |
| Выравнивание поверхности | Заполняет микронеровности после шлифовки | Акриловый (наполняющий) |
После полного высыхания грунта отшлифуйте поверхность наждачной бумагой P320-P400 для устранения мелких дефектов и создания матовости. Удалите пыль перед нанесением финишной краски.
Покраска двигателя и выбор цветов
Перед покраской двигателя обязательна тщательная подготовка: удалите все следы масла, ржавчины и старой краски металлической щеткой, шлифовальной бумагой или пескоструйной обработкой. Обезжирьте поверхность специальным растворителем или уайт-спиритом, после чего нанесите грунтовку для металла – это улучшит адгезию и предотвратит коррозию.
Для финишного покрытия выбирайте термостойкие эмали, выдерживающие до 200-600°C, особенно если планируете использовать стол на улице или рядом с источниками тепла. Аэрозольные баллончики удобны для сложного рельефа блока, но для ровного покрытия на больших плоскостях (например, подстолье) лучше использовать краскопульт. Наносите 2-3 тонких слоя с промежуточной сушкой согласно инструкции производителя.
Критерии выбора цвета
При подборе оттенка учитывайте:
- Контраст с деталями: Серебристый или черный блок эффектно сочетается с медными патрубками или хромированными болтами.
- Стиль интерьера:
- Лофт/индастриал: металлик (графитовый, бронза), кирпично-красный, хаки.
- Минимализм: белый, антрацит, глубокий синий.
- Ретро: пастельные тона (мятный, кремовый), цвет слоновой кости.
- Акценты: Яркие оттенки (оранжевый, изумрудный) уместны на отдельных элементах (крышка клапанов, кронштейны).
Для защиты поверхности и придания глянца нанесите 1-2 слоя термостойкого лака. Если хотите подчеркнуть "возраст" двигателя, используйте технику патинирования: нанесите темную краску, после высыхания слегка обработайте выпуклые детали наждачкой, чтобы проступил металл или базовый слой.
| Тип краски | Преимущества | Недостатки |
|---|---|---|
| Молотковая | Маскирует неровности, антикоррозийная | Ограниченная палитра, грубая фактура |
| Акриловая | Быстро сохнет, богатый выбор цветов | Требует идеальной подготовки поверхности |
| Эпоксидная | Максимальная износостойкость | Сложное нанесение, токсичные пары |

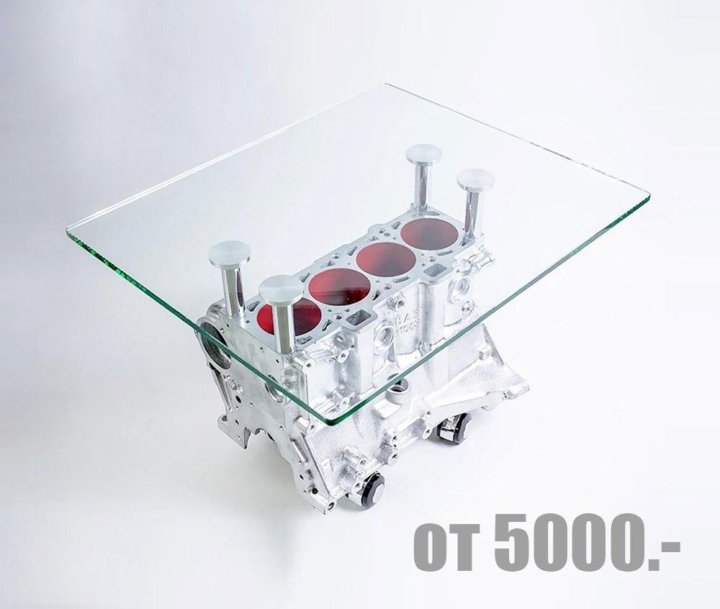

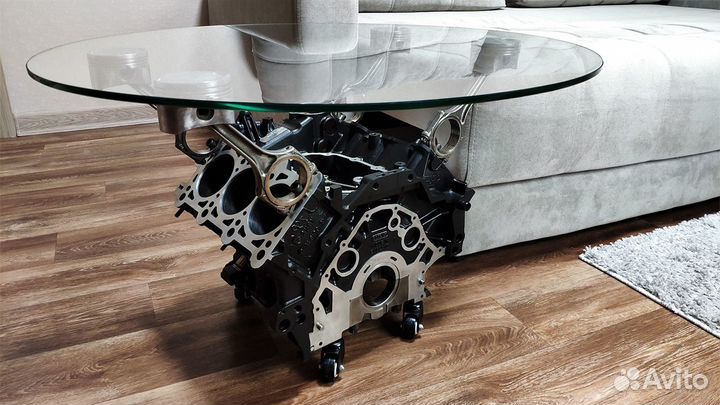

Изготовление столешницы из стекла
Основой стола станет закалённое стекло толщиной 8-12 мм, вырезанное по точным размерам блока цилиндров. Контур должен повторять форму двигателя с выступами под головки цилиндров и крепления, обеспечивая жёсткую фиксацию. Обязательно обработайте кромки полировкой для безопасности и эстетики.
Просверлите в стекле отверстия под крепёжные шпильки или болты, совпадающие с резьбовыми каналами блока. Диаметр отверстий делайте на 2-3 мм больше крепежа для компенсации возможных неточностей. Используйте алмазное сверло с водяным охлаждением на малых оборотах, чтобы предотвратить сколы и трещины.
Ключевые этапы монтажа
- Подготовка поверхности двигателя: Обезжирьте привалочную плоскость блока цилиндров ацетоном или уайт-спиритом.
- Установка демпферов: Наклейте силиконовые прокладки толщиной 1-2 мм на металл в местах контакта со стеклом для защиты от вибраций.
- Фиксация столешницы: Проденьте шпильки через стекло в блок, равномерно затяните гайки динамометрическим ключом (момент 10-15 Нм).
Важно: Для декоративной подсветки проложите светодиодную ленту по периметру блока под столешницей. Источник питания выведите через технологическое отверстие в двигателе.
| Параметр | Рекомендация |
|---|---|
| Тип стекла | Закалённое (класс безопасности ГОСТ Р 54162) |
| Защита от царапин | Нанесение антиграфийного покрытия |
| Альтернатива | Триплекс при сложных формах столешницы |
Крепление столешницы к блоку двигателя
Надежная фиксация столешницы требует предварительной подготовки поверхности блока: тщательно очистите плоскость от масляных пятен, старой прокладки и зачистите неровности металлической щеткой или шлифовальной машиной. Просверлите минимум четыре сквозных отверстия в верхней части блока симметрично по углам, используя сверло по металлу диаметром 8-10 мм – это станет основой для крепежных элементов.
Измерьте и нанесите на нижнюю сторону столешницы (дерево, стекло, толстый пластик) разметку, точно соответствующую расположению отверстий в блоке. Для деревянных поверхностей предварительно просверлите направляющие отверстия меньшего диаметра, чем крепежные болты, чтобы предотвратить растрескивание. При работе со стеклом или камнем обязательна профессиональная резка и укрепление точек крепления металлическими пластинами.
Ключевые этапы монтажа
- Установка демпферных прокладок: Вырежьте из резины или силикона пластины толщиной 3-5 мм по форме зоны контакта. Это компенсирует микродеформации и снизит вибрацию.
- Фиксация переходных пластин: Используйте стальные уголки или пластины с предварительно просверленными отверстиями. Притяните их к блоку длинными болтами через подготовленные отверстия, используя гроверы и контргайки.
- Крепление столешницы:
- Для дерева/фанеры: Через пластины просверлите столешницу и зафиксируйте болтами с декоративными шайбами.
- Для стекла/камня: Примените прозрачный силиконовый клей и стяжные хомуты по периметру до полного высыхания.
| Материал столешницы | Рекомендуемый крепеж | Макс. нагрузка |
|---|---|---|
| Дуб, бук | Болты М8 (4-6 шт) | ≥50 кг |
| Стекло закаленное (10-12 мм) | Силикон + стальные скобы | ≤30 кг |
| Эпоксидная смола | Анкерные шпильки | ≥70 кг |
Обязательно проверьте устойчивость конструкции: упритесь руками в разные углы столешницы, приложив усилие. Любой люфт требует подтяжки крепежей или добавления дополнительных точек фиксации по периметру блока.
Установка ножек или оснований
Надежная и устойчивая установка ножек или основания – критически важный этап создания стола из блока двигателя. Учитывая значительный вес блока (часто 100 кг и более), конструкция должна выдерживать эту массу без риска опрокидывания или разрушения.
Выбор способа крепления зависит от типа выбранных ножек/основания, материала самого блока (чугун, алюминий), наличия удобных точек крепления (например, отверстий под болты крепления двигателя к подушкам или корпусу КПП), а также ваших инструментальных возможностей и эстетических предпочтений.
Основные методы крепления
- Использование существующих монтажных отверстий: Самый надежный и предпочтительный метод. Найдите прочные резьбовые отверстия в блоке (обычно по углам снизу, предназначенные для крепления к раме или подушкам двигателя). Подберите болты соответствующего диаметра и длины, прочные металлические пластины (косынки) или кронштейны, и через них прикрепите ножки. Убедитесь, что болты вкручиваются в металл блока достаточно глубоко.
- Изготовление и крепление опорной рамы: Создайте раму из стального уголка или профильной трубы, повторяющую контуры основания блока. Рама должна быть очень жесткой. Прикрепите эту раму к блоку, используя существующие отверстия или просверлив новые (осторожно, избегая важных внутренних полостей!). Затем ножки привариваются или прикручиваются болтами к углам этой рамы. Этот метод равномерно распределяет вес и обеспечивает максимальную устойчивость.
- Приварка ножек напрямую: Возможен только если ножки металлические и вы обладаете навыками сварки. Требует крайней осторожности: место сварки должно быть тщательно очищено, прогрев должен быть достаточным для надежного сплавления, но не чрезмерным, чтобы не повредить блок. Лучше всего варить к заранее приваренным к блоку монтажным пластинам. Подходит не для всех типов чугуна/алюминия.
- Крепление через толстую столешницу: Если используется дополнительная толстая столешница (дерево, металл), надежно закрепленная на блоке, ножки можно прикрепить болтами непосредственно к этой столешнице по углам. Крепеж должен быть рассчитан на полный вес конструкции.
| Метод | Надежность | Сложность | Требования | Рекомендации |
|---|---|---|---|---|
| Через монтажные отверстия | Очень высокая | Средняя | Наличие подходящих отверстий, прочные болты и пластины | Наиболее универсальный и надежный способ |
| Опорная рама | Максимальная | Высокая | Навыки работы с металлом, сварка/сверление | Лучший для очень тяжелых блоков, обеспечивает идеальную стабильность |
| Прямая сварка | Высокая (при правильном исполнении) | Очень высокая | Профессиональные навыки сварки, совместимость материалов | Рискованно, использовать только при уверенности и как последний вариант |
| Крепление к столешнице | Зависит от столешницы и крепежа | Низкая | Очень прочная столешница и крепеж | Подходит если столешница - основной несущий элемент |
Обязательные шаги после установки:
- Проверка уровня: Установите стол на ровную поверхность. Используя уровень, убедитесь, что столешница (верх блока или дополнительная поверхность) находится строго горизонтально. При необходимости отрегулируйте высоту ножек (если они регулируемые) или подложите прокладки.
- Тест на устойчивость: Активно пошатайте стол в разных направлениях. Он не должен качаться или скрипеть. Любой люфт в соединениях необходимо немедленно устранить (дотянуть болты, усилить сварные швы).
- Тест на нагрузку: Осторожно, но с постепенным увеличением, нагрузите столешницу весом, сопоставимым с тем, что планируется использовать на столе (например, встаньте на него, если конструкция позволяет). Убедитесь в отсутствии деформаций, трещин или ослабления креплений.
Никогда не экономьте на надежности крепления ножек. Безопасность пользователя – абсолютный приоритет при работе с такими тяжелыми и потенциально опасными предметами мебели.
Регулировка высоты конструкции
Основной сложностью при создании стола из блока двигателя является обеспечение регулировки высоты, так как сам моторный блок имеет фиксированные габариты. Необходимо предусмотреть механизм, позволяющий адаптировать конструкцию под рост пользователя без ущерба для устойчивости и безопасности.
Наиболее практичные решения включают использование дополнительных элементов между столешницей и блоком цилиндров. Ключевое требование – обеспечение жёсткой фиксации при нагрузках, особенно если стол будет использоваться в качестве верстака или рабочей поверхности.
Способы реализации
Основные варианты регулировки высоты:
- Телескопические трубы: Внутренние направляющие с отверстиями под штифты через каждые 5 см. Требуют точной подгонки диаметров и усиленных стенок.
- Резьбовые шпильки: М12-М16 шпильки, пропущенные через угловые кронштейны столешницы и отверстия в поддоне двигателя. Фиксация контргайками с шайбами Гровера.
- Мебельные домкраты: Готовые винтовые опоры от промышленных столов, закреплённые на нижней части блока цилиндров через адаптерные пластины.
Важные нюансы:
- Центр тяжести должен оставаться над опорной площадью – избегайте максимального подъёма при малой площади основания.
- Для телескопических систем обязательны стопорные болты минимум в двух точках по периметру.
- При использовании резьбовых соединений обработайте шпильки графитовой смазкой для плавной регулировки.
| Метод | Диапазон регулировки | Сложность монтажа |
|---|---|---|
| Телескопические трубы | до 25 см | Высокая (требуется сварка) |
| Резьбовые шпильки | до 15 см | Средняя |
| Мебельные домкраты | до 10 см | Низкая |
Проверка устойчивости стола
После сборки стола критически важно проверить его устойчивость, так как конструкция из двигателя имеет высокий центр тяжести и неравномерное распределение массы. Любая вибрация или случайный толчок могут привести к опрокидыванию, если основа недостаточно надежна.
Проведите ручной тест: сильно надавите ладонью на разные точки столешницы, особенно по краям. Стол не должен шататься, скрипеть или смещаться. Обратите внимание на поведение ножек – если они прогибаются или деформируются, требуется усиление.
Ключевые этапы проверки
- Тест на наклон: установите стол на ровную поверхность и наклоните его под углом 10-15°. Отпустите – конструкция должна немедленно вернуться в исходное положение без сдвигов.
- Проверка опорных узлов: осмотрите места крепления ножек к блоку цилиндров. Болтовые соединения не должны иметь люфта, сварные швы – трещин или деформаций.
- Контроль реакции на нагрузку: разместите груз 15-20 кг на самом краю столешницы. Допустимо отклонение не более 3°.
| Параметр | Критерий устойчивости |
| Шатание при нагрузке | Полное отсутствие |
| Деформация ножек | Макс. 2 мм под грузом 50 кг |
| Сдвиг по поверхности | Не более 5 мм при боковом усилии 10 кг |
Важно: Если стол неустойчив, добавьте утяжелители в основание (металлические пластины, бетонные вставки) или расширьте опорную зону, приварив крестообразные распорки между ножками. Повторяйте тесты после каждой доработки.
Фиксация подвижных элементов
При работе с блоком двигателя необходимо обездвижить все вращающиеся и подвижные детали: коленчатый вал, поршни, клапаны, шестерни ГРМ. Это предотвратит случайное смещение элементов при эксплуатации стола, обеспечит безопасность и стабильность конструкции. Особое внимание уделите тяжелым компонентам – их незакрепленное положение создает риск опрокидывания.
Используйте сварку для капитальной фиксации ответственных узлов (например, прихватите шатуны к гильзам цилиндров). В местах, где требуется сохранение аутентичного вида (головка блока, клапанные крышки), применяйте резьбовые соединения: просверлите элементы и стяните их болтами через внутренние полости. Для мелких деталей подойдет эпоксидный клей, нанесенный в зазоры подшипников или между зубьями шестерен.
Ключевые методы фиксации
- Сварка – для неразъемных соединений не декоративных частей (внутренние полости картера, опоры коленвала).
- Болтовые стяжки – через предварительно просверленные отверстия в блоке и смежных элементах.
- Эпоксидные составы – заполнение зазоров в подшипниках скольжения, фиксация клапанов в седлах.
- Механические ограничители – стальные скобы или пластины, приваренные к раме стола и охватывающие маховик/шкив.
| Элемент двигателя | Рекомендуемый способ фиксации | Важные нюансы |
|---|---|---|
| Коленчатый вал | Сварка опорных шеек к блоку + стальная скоба на маховик | Предварительно выставить соосность посадочных мест |
| Поршневая группа | Стяжные болты через шатуны в ВМТ | Установить поршни в верхнюю мертвую точку |
| Клапанный механизм | Эпоксидка в направляющих втулках | Зафиксировать клапаны в закрытом положении |
| Шестерни ГРМ | Болты через смежные отверстия + клей в зацеп | Проверить отсутствие люфта после фиксации |
После обездвиживания деталей обязательно удалите технические жидкости (остатки масла, топлива) растворителем. Это исключит протекание на финишном покрытии столешницы. Для компонентов с высокой инерцией (маховик, коленвал) добавьте внешние стабилизаторы – приварите к ним арматурные петли и соедините с рамой стола стальной проволокой.
Декоративное заполнение цилиндров
Цилиндры блока двигателя – ключевой визуальный элемент стола, требующий креативного подхода к заполнению. Пустые гильзы выглядят незавершённо, а правильно подобранные материалы подчеркнут индустриальную эстетику и защитят полости от пыли.
При выборе наполнителя учитывайте общую стилистику интерьера: для лофта подойдут грубые техногенные решения, в скандинавский дизайн гармонично впишутся природные элементы. Обязательно очистите и обезжирьте внутренние поверхности перед монтажом.
Популярные варианты наполнения
- Эпоксидная смола: Позволяет создавать эффект "застывшей воды" с добавлением пигментов, люминофоров или металлической стружки. Требует тщательной герметизации формы.
- Деревянные спилы: Контраст фактур металла и натуральной древесины. Диски должны плотно входить в гильзы, фиксируются клеем. Рекомендуется обработка воском или лаком.
- Шары подшипников/гайки: Индустриальный стиль. Металлические элементы засыпаются в цилиндры слоями, возможна комбинация со светодиодной подсветкой по периметру.
| Материал | Сложность | Эффект |
| Цветное стекло | Средняя | Игра света |
| Керамические изоляторы | Простая | Техническая аутентичность |
Для динамичной композиции комбинируйте наполнители в разных цилиндрах, например: эпоксидка с золотой фольгой в двух гильзах, медные трубки в третьей, шары подшипников в четвёртой. Фиксируйте элементы механически или прозрачным клеем, избегая видимых следов монтажа.
Варианты освещения внутри блока
Интеграция подсветки в стол из двигателя раскрывает детали конструкции и создаёт атмосферный акцент. Ключевой принцип – безопасность: используйте низковольтные источники (12-24V) и надёжную изоляцию проводки, особенно при контакте с металлом. Свет должен подчёркивать геометрию цилиндров, рёбер жёсткости или каналов, избегая слепящего эффекта.
Расположение источников требует продуманности: скрытый монтаж вдоль рёбер картера, точечная установка в полостях шатунов или контурная обводка масляных каналов. Обязательно предусмотрите доступ к блоку питания и элементам управления для обслуживания.
Популярные решения
- Светодиодные ленты: Гибкие, влагозащищённые (IP67). Монтируются двухсторонним скотчем по периметру блока или внутри цилиндров. RGB-версии с контроллером позволяют менять цвет и режимы (пульсация, градиент).
- Мини-прожекторы на шинах: Точечные светильники 5-10W с поворотными кронштейнами. Закрепляются на шпильках ГБЦ, направляются на поршни или коленвал. Требуют расчёта теплоотдачи.
- Оптоволокно: Безопасная альтернатива для сложных форм. Источник света (проектор) выносится за пределы стола, нити протягиваются через технологические отверстия, создавая эффект «звёздного неба» в камерах сгорания.
| Тип освещения | Плюсы | Минусы |
|---|---|---|
| Неоновая трубка | Равномерное свечение, ретро-стиль | Хрупкость, требует трансформатора |
| Электролюминесцентная проволока | Гибкая установка в узких пазах | Ограниченная яркость |
| Умные LED-модули | Управление со смартфона, синхронизация с музыкой | Высокая цена, сложный монтаж |
- Схема подключения: Блок питания → диммер/контроллер → световые элементы. Выключатель выносится на боковину стола или встраивается в "масляный щуп".
- Рассеивание света: Применяйте матовые акриловые вставки в цилиндрах или светофильтры для устранения резких бликов.
- Эксплуатация: Регулярно очищайте плафоны от пыли компрессором. Проверяйте соединения раз в год.
Уход и обслуживание стола
Регулярная очистка металлических поверхностей – основа сохранения внешнего вида стола. Используйте сухую или слегка влажную микрофибру для удаления пыли, избегая агрессивных химических средств, способных повредить заводское покрытие двигателя. Особое внимание уделяйте труднодоступным участкам: ребрам охлаждения, крепежным отверстиям и рельефным деталям, где скапливается грязь.
Контролируйте состояние защитного слоя на металле: при обнаружении сколов краски или признаков коррозии (рыжие пятна, пористая поверхность) незамедлительно зачистите проблемную зону наждачной бумагой, обезжирьте и нанесите термостойкую эмаль в тон оригиналу. Для столешницы из стекла или дерева применяйте специализированные полироли, предотвращающие помутнение или рассыхание материала.
Ключевые аспекты обслуживания
| Элемент | Процедуры |
|---|---|
| Блок двигателя |
|
| Столешница |
|
| Крепеж |
|
Раз в полгода проверяйте устойчивость конструкции: качание стола сигнализирует о необходимости регулировки ножек или замены демпферных прокладок. Избегайте расположения возле отопительных приборов и прямого контакта с водой – это провоцирует деформацию уплотнителей и ускоряет окисление металла.
Техника безопасности при эксплуатации
Стол из блока двигателя представляет повышенную опасность из-за наличия острых кромок, остатков технических жидкостей и металлических фрагментов. Неправильная обработка или монтаж могут привести к травмам и отравлениям при контакте.
Стабильность конструкции критична: тяжёлый двигатель требует надёжного крепления к основанию стола. Падение такого стола способно нанести серьёзные увечья или разрушить имущество.
Обязательные меры предосторожности
- Полная очистка двигателя: удалите масло, топливо и антифриз химическими растворителями перед началом работ.
- Защита кромок: зашлифуйте острые углы и обейте металл резиновой окантовкой или силиконовым профилем.
- Проверка креплений: ежемесячно контролируйте болты, удерживающие двигатель на столешнице и ножках.
Правила эксплуатации
- Не ставьте стол в проходах или детских зонах – риск случайного удара об острые части.
- Используйте термостойкое покрытие: при размещении горячей посуды на поршневой части.
- Ограничьте нагрузку до 15 кг: перевес смещает центр тяжести.
| Риск | Мера предотвращения |
| Коррозия металла | Покрытие антикоррозийным лаком 2 раза в год |
| Опасность опрокидывания | Установка ножек с противоскользящими накладками |
Запрещено использовать необезжиренный блок: испарения ГСМ вызывают головокружение, а контакт с кожей – дерматит. При первых признаках запаха топлива прекратите эксплуатацию стола.
Список источников
Для подготовки материала использовались специализированные ресурсы, посвященные DIY-проектам и автомобильному тюнингу.
Основное внимание уделялось практическим руководствам и визуальным примерам реализации подобных конструкций.
- Тематические разделы автомобильных форумов (Drive2.ru, автомобильные клубы в VK)
- YouTube-каналы по созданию мебели из промышленных компонентов
- Блоги мастеров по работе с металлом и вторичным сырьем
- Инструкции по разборке двигателей от производителей авто
- Фотогалереи проектов industrial-дизайна на Pinterest
- Специализированные ресурсы по handmade-мебели (DIY-порталы)
- Технические руководства по обработке металлических поверхностей
