Стояночный тормоз - устройство и назначение
Статья обновлена: 18.08.2025
Стояночная тормозная система – обязательный элемент конструкции любого транспортного средства. Её основное назначение – надёжно удерживать автомобиль в неподвижном состоянии после остановки.
Эта система предотвращает самопроизвольное движение машины на уклонах, стоянках или во время технического обслуживания. Без исправного стояночного тормоза безопасная эксплуатация автомобиля невозможна.

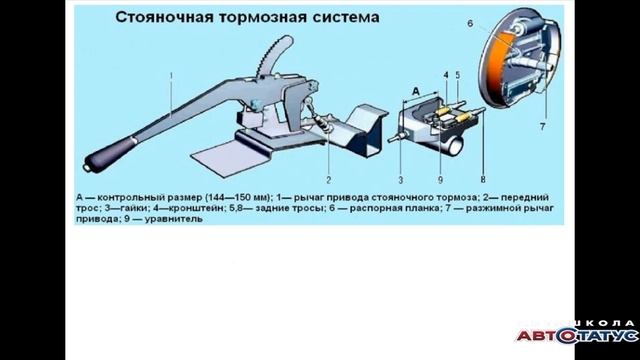

Устройство механического тросового стояночного тормоза
Основой системы является ручной рычаг, расположенный в салоне автомобиля между передними сиденьями или под панелью управления. При поднятии рычага через храповой механизм фиксируется выбранное положение, обеспечивая блокировку колес. Сила от рычага передается посредством стальных тросов, заключенных в гибкие защитные оболочки.
Тросовая система включает один или несколько главных тросов, соединенных с рычагом через уравнитель, который распределяет усилие равномерно между контурами. От уравнителя отходят ответвления к тормозным механизмам задних колес, где тросы воздействуют на исполнительные элементы через рычаги разведения колодок.
Ключевые компоненты
- Рычаг привода с храповым фиксатором и кнопкой разблокировки
- Стальные тросы в ПВХ-оболочках, устойчивые к коррозии
- Уравнитель (коромысло) для синхронной передачи усилия
- Регулировочные гайки с контргайками на концах тросов
- Рычаги активации в барабанных/дисковых тормозах задних колес
Принцип работы основан на преобразовании усилия водителя: подъем рукояти → натяжение тросов → перемещение рычагов в тормозных механизмах → прижатие колодок к барабанам или суппортам. Регулировка осуществляется изменением длины тросов при ослаблении контргаек и вращении регулировочных гаек для компенсации износа колодок.
| Компонент | Материал | Функция |
|---|---|---|
| Тросы | Оцинкованная сталь | Передача механического усилия |
| Оболочка | Поливинилхлорид | Защита от загрязнения и коррозии |
| Уравнитель | Стальной штамп | Равномерное распределение нагрузки |
Расположение рычага ручника в салоне автомобиля
Рычаг стояночного тормоза традиционно размещается между передними сиденьями автомобиля в центральной консоли. Такое расположение обеспечивает удобный доступ для водителя правой рукой без необходимости изменения посадки. Конструктивно он выполняется в виде металлического стержня с кнопкой-фиксатором на торце и зубчатой рейкой в основании.
В современных моделях наблюдается тенденция к альтернативным вариантам размещения. Электронные ручники часто заменяются компактной кнопкой на приборной панели или центральном тоннеле, а в автомобилях с автоматической КПП рычаг может отсутствовать вовсе. Для задних пассажиров и некоторых коммерческих авто характерно расположение возле двери водителя или под рулевой колонкой.
Типовые варианты размещения
- Классическое центральное: вертикальный рычаг между сиденьями
- Педальный тип: слева от водительской ноги (чаще в американских авто и грузовиках)
- Электронная кнопка: интегрирована в панель управления или подстаканник
- Рычаг под рулём: горизонтальное размещение за рулевой колонкой
| Тип авто | Преобладающее расположение | Особенности |
|---|---|---|
| Седаны/хэтчбеки | Центральный тоннель | Механический рычаг с фиксатором |
| Кроссоверы/внедорожники | Электронная кнопка | Автоматическое отключение при старте |
| Коммерческий транспорт | Под рулём/у двери | Дублирование тросового привода |
Эргономика расположения учитывает минимальное время активации и исключение случайного срабатывания. Производители стремятся к позиционированию, при котором рычаг не мешает работе с коробкой передач и не ограничивает пространство для ног пассажиров.
Принцип действия задних тормозных колодок при активации стояночного тормоза
При поднятии рычага ручника или нажатии педали стояночного тормоза механическое усилие через систему тросов передается на задние тормозные механизмы. Тросы натягиваются и воздействуют на рычаги активации, расположенные в суппортах (для дисковых тормозов) или на разжимной кулак (в барабанных системах). Это движение преодолевает сопротивление возвратных пружин.
В дисковых тормозах усилие через винтовой механизм суппорта прижимает колодки к ротору. В барабанных системах разжимной кулак раздвигает колодки, плотно прижимая их к внутренней поверхности барабана. В обоих случаях создается жесткая механическая блокировка колес, независимая от гидравлической системы основного тормоза.
Конструктивные различия в механизмах
| Тип тормозов | Элемент активации | Действие на колодки |
|---|---|---|
| Дисковые | Винтовой механизм суппорта | Поршень вкручивается, прижимая колодки к диску |
| Барабанные | Разжимной кулак | Кулак раздвигает колодки к поверхности барабана |
Фиксация положения: Храповый механизм ручника удерживает тросы в натянутом состоянии до момента снятия с ручника. Колодки остаются механически прижатыми к тормозным поверхностям благодаря:
- Жесткости тросовой системы
- Отсутствию обратного хода в винтовых механизмах (дисковые тормоза)
- Форме разжимного кулака (барабанные системы)
Барабанные тормоза: реализация стояночного режима
В барабанных тормозах стояночная система чаще всего реализуется через отдельный механический привод, воздействующий на основные колодки. В отличие от рабочего тормоза, использующего гидравлику, здесь применяется тросовый механизм, обеспечивающий фиксацию даже при отсутствии давления в гидросистеме.
Конструктивно к одной из тормозных колодок крепится рычаг стояночного тормоза, соединённый с натяжным тросом. При активации рычага или педали в салоне трос перемещается, проворачивая этот рычаг и прижимая колодки к барабану. Разблокировка происходит за счёт возвратной пружины при ослаблении троса.
Ключевые особенности реализации
Основные отличия стояночного режима в барабанной системе:
- Привод исключительно механический: трос напрямую связан с исполнительным рычагом на колодке, минуя гидравлику.
- Использование штатных колодок: усилие прикладывается к тем же фрикционным элементам, что и при рабочем торможении.
- Самоблокирующийся эффект: при движении назад колодки дополнительно прижимаются к барабану за счёт его вращения, повышая надёжность фиксации.
Важно: износ колодок напрямую влияет на эффективность стояночного тормоза – при сильном истирании ход рычага увеличивается, а фиксация ослабевает.
Дисковые тормоза со стояночным механизмом
В дисковых тормозах стояночная функция реализуется через отдельный механизм, интегрированный в суппорт. В отличие от основного гидравлического привода, "ручник" активируется тросовой системой или электроприводом, что обеспечивает независимое блокирование колёс при парковке.
Конструктивно стояночный механизм использует винтовую передачу для преобразования тягового усилия троса в давление колодок на диск. Это позволяет удерживать автомобиль даже при неработающем двигателе и отсутствии давления в тормозной системе.
Ключевые типы механизмов
- Барабанно-кулачковый: Трос поворачивает кулачок, раздвигающий поршни
- Винтовой: Шестерня вращает резьбовую втулку, вдавливающую поршень
- Электромеханический (EPB): Электродвигатель активирует шток через редуктор
| Тип привода | Преимущества | Недостатки |
|---|---|---|
| Тросовый | Простота, ремонтопригодность | Регулярная регулировка натяжения |
| Электрический (EPB) | Автоматическая активация, отсутствие регулировок | Высокая стоимость, сложная диагностика |
Критически важным элементом является храповой механизм в приводе, предотвращающий самопроизвольное отключение. При износе колодок свыше 1.5 мм требуется ручная разблокировка винтом регулировки на суппорте перед обслуживанием.
Современные EPB-системы интегрируются с ESP и трансмиссией: автоматически отключаются при трогании и включаются при остановке. Диагностика требует сканирования ошибок через OBD-порт, так как механические регулировки исключены.
Электронный ручной тормоз: EPB система
Электронный стояночный тормоз (EPB, Electromechanical Parking Brake) заменяет традиционный рычаг или педаль механического ручника. Управление активацией и деактивацией осуществляется кнопкой в салоне, а исполнительные механизмы интегрированы в суппорты задних колес или используют отдельные электромоторы. Система работает независимо от гидравлического контура рабочей тормозной системы, обеспечивая фиксацию автомобиля на уклонах.
EPB автоматизирует ключевые функции: автоматическое включение при выключении зажигания и снятии ремня безопасности, а также отключение при трогании под уклон. Дополнительные режимы, такие как Auto Hold, временно удерживают автомобиль на месте без активации основного стояночного тормоза, что повышает комфорт в пробках. Система взаимодействует с ESP/ABS и другими электронными модулями для динамического контроля усилия торможения.
Ключевые компоненты и принцип работы
Основные элементы EPB включают:
- Блок управления: обрабатывает сигналы от кнопки, датчиков и других систем (например, датчика уклона).
- Электромеханические актуаторы: встроены в задние суппорты (кабельные или интегрированные) и приводят колодки в действие.
- Кнопка активации: расположена на центральной консоли или рядом с рулевой колонкой.
При нажатии кнопки блок управления подает ток на электромоторы актуаторов. Моторы через редуктор перемещают поршни суппортов или натягивают тросы, прижимая колодки к дискам. Сила зажатия рассчитывается на основе угла наклона автомобиля.
Преимущества и особенности
| Функция Auto Hold | Автоматически удерживает тормозное усилие после остановки (например, на светофоре), отпускается при нажатии на газ. |
| Аварийное отключение | При отказе электроники разблокировка возможна через сервисный режим или механический аварийный трос. |
| Самодиагностика | Система отслеживает износ колодок и предупреждает о необходимости замены. |
Важно: Замена задних колодок на автомобилях с EPB требует перевода системы в сервисный режим через диагностическое оборудование для разведения суппортов.
Кнопка активации электромеханического стояночного тормоза
Кнопка служит основным органом управления для активации и деактивации электромеханического стояночного тормоза (EPB). Располагается она, как правило, в зоне легкой досягаемости водителя – на центральной консоли, панели приборов или тоннеле между передними сиденьями.
Управление осуществляется простым нажатием: активация тормоза (подтяг) выполняется подтягиванием кнопки вверх, а деактивация (отпускание) – нажатием кнопки вниз. Для срабатывания при нажатой педали тормоза требуется удерживать кнопку в соответствующем положении около 1 секунды. Система подтверждает действие световой индикацией на приборной панели и иногда акустическим сигналом.
Особенности и функции
Современные EPB часто интегрируются с системой помощи при трогании на подъеме (HHC). При активации этой функции автомобиль автоматически удерживается на уклоне 2-3 секунды после отпускания педали тормоза, предотвращая откат.
Ключевые режимы работы:
- Ручная активация/деактивация: Прямое управление водителем через кнопку.
- Автоматическая активация: Срабатывание при выключении зажигания или открытии двери водителя.
- Автоудержание (Auto Hold): Временная блокировка колес при остановке (активируется отдельной кнопкой).
| Действие | Реакция системы |
|---|---|
| Короткое подтягивание кнопки вверх | Активация EPB (при скорости <5 км/ч) |
| Длительное удержание кнопки вниз | Деактивация EPB (только при работающем двигателе и нажатом тормозе) |
| Аварийное растормаживание | Удержание кнопки вниз + зажигание (при отказе электроники) |
При отказе электроники предусмотрен аварийный механизм растормаживания, обычно активируемый специальным тросиком в багажнике или через сервисное меню. Кнопка EPB также блокируется при неисправностях (например, разряде АКБ), о чем сигнализирует мигающий индикатор.
Автоматическое включение ручника при заглушенном двигателе
Функция автоматической активации стояночного тормоза при остановке двигателя реализуется через электронный блок управления (ЭБУ). При получении сигнала о выключении зажигания система анализирует текущее состояние автомобиля: скорость движения, положение селектора АКПП (режим "P" или "N"), угол наклона поверхности и давление в тормозной магистрали.
Если параметры соответствуют заданным условиям (нулевая скорость, включенная передача или нейтраль), ЭБУ подает команду на исполнительные механизмы. Электродвигатели или гидравлические насосы приводят в действие тормозные колодки задних колес, обеспечивая полную блокировку. Водитель информируется о срабатывании системы световым индикатором на панели приборов и характерным звуком электромоторов.
Ключевые компоненты системы
- Датчики: положения селектора коробки передач, угла наклона, скорости вращения колес.
- Электронный блок управления (ЭБУ): обрабатывает данные и управляет активацией.
- Исполнительные устройства: электромеханические суппорты или гидроагрегаты.
| Условие активации | Действие системы |
|---|---|
| Зажигание выключено | Начало диагностики параметров |
| Скорость = 0 км/ч | Проверка положения КПП |
| Селектор в "P" (АКПП) | Привод тормозных механизмов |
Отключение происходит автоматически при запуске двигателя и нажатии педали газа (в АКПП) либо старте с пристегнутым ремнем (в МКПП). Технология исключает риск скатывания автомобиля на уклоне из-за забытого ручника, повышая безопасность парковки.
Конструкция троса ручника и его защитной оболочки
Трос стояночного тормоза изготавливается из высокопрочной многонитевой стальной проволоки, сплетённой в гибкий сердечник. Такая конструкция обеспечивает минимальное растяжение под нагрузкой и высокую устойчивость к переломам при многократных изгибах. Основная функция сердечника – передача усилия от рычага или педали ручника к тормозным механизмам задних колёс.
Защитная оболочка (рубашка троса) выполняется в виде полой металлической спирали или полимерного гофрированного канала. Её ключевая задача – предотвращение коррозии сердечника и снижение трения при перемещении. Внутренняя поверхность оболочки покрывается тефлоновым слоем или графитовой смазкой, что облегчает скольжение троса. Герметизация торцов обеспечивается резиновыми уплотнителями, блокирующими попадание влаги и абразивных частиц.
Ключевые элементы и особенности
- Концевые наконечники: Литой фиксатор со сферической головкой на приводной стороне и резьбовая регулировочная гайка – на ответной.
- Демпферы: Резиновые втулки в точках крепления к кузову для гашения вибраций.
- Двойная защита: Комбинированные оболочки (металл + термостойкий пластик) для участков возле выпускного коллектора.
| Критерий | Сердечник | Оболочка |
|---|---|---|
| Материал | Оцинкованная сталь (класс прочности 1800-2200 МПа) | Стальная проволока / Синтетический композит |
| Сопротивление разрыву | Не менее 150 кгс | Зависит от типа (металл > пластик) |
| Уязвимость | Коррозия при повреждении оболочки | Деформация от ударов, растрескивание пластика |
Регулировочный механизм включает вилку с резьбовым штоком и контргайку. Он компенсирует естественное удлинение троса в процессе эксплуатации, поддерживая требуемый ход рычага ручника. Отказ происходит преимущественно из-за обрыва нитей сердечника при заклинивании в корродированной оболочке или разрушения фиксирующих наконечников.
Корректировка натяжения троса стояночного тормоза
Регулировка осуществляется через компенсаторный механизм, расположенный под днищем автомобиля или в салоне под рычагом стояночного тормоза. Ослабьте контргайку компенсатора, затем вращайте регулировочную гайку для изменения длины тросовой системы. Проворачивание по часовой стрелке увеличивает натяжение, против часовой – ослабляет.
Контроль правильности натяжения выполняется при полностью опущенном рычаге тормоза. Число щелчков фиксатора при поднятии рычага должно составлять 4–6 для легковых автомобилей. При превышении диапазона требуется дополнительная подтяжка, при недостатке – ослабление натяжения для предотвращения перегрева механизмов.
Порядок действий после регулировки
- Затяните контргайку компенсатора моментом, указанным производителем
- Поднимите рычаг на 3–4 щелчка и проверьте блокировку задних колес
- Опустите рычаг, убедитесь в свободном вращении колес без подтормаживания
- Проверьте равномерность усилия срабатывания на обоих контурах
| Критерий | Норма | Последствия отклонения |
|---|---|---|
| Ход рычага | 4-6 щелчков | Недожатые или перетянутые колодки |
| Усилие на ручнике | 80-120 Н | Износ троса или закисание направляющих |
Важно: При замене тросов или колодок обязательно сбросьте натяжение компенсатора перед установкой новых элементов. Проверяйте целостность оболочек тросов – повреждения приводят к заклиниванию и некорректной работе системы.
Регулировка равномерности срабатывания на обоих колесах
Равномерность срабатывания стояночного тормоза на левом и правом колесе обеспечивает прямолинейную блокировку оси, предотвращая рыскание автомобиля при удержании на уклоне. Неравномерное усилие приводит к локальному перегреву колодок, ускоренному износу и снижению эффективности торможения. Контроль выполняется путем сравнения усилия ручного привода или количества щелчков фиксатора для каждого колеса в отдельности.
Основной метод регулировки предполагает поочередную проверку свободного хода каждого тормозного механизма при ослабленном тросике. Корректировка осуществляется через индивидуальные регулировочные узлы на суппортах или балансировочные муфты на магистралях. Критерием правильности служит синхронное начало блокировки колес при идентичном угле подъема рычага или педали.
Порядок выполнения работ
- Поднять автомобиль, снять колеса и разблокировать стояночный тормоз.
- Ослабить центральную регулировочную гайку троса под днищем.
- Для каждого колеса:
- Проверить легкость хода троса в оболочке
- Вращать диск/барабан рукой до легкого касания колодок
- Отрегулировать натяжную гайку механизма до момента касания
- Произвести центральную подтяжку троса до нормы хода рычага (обычно 4-6 щелчков).
- Проверить синхронность блокировки:
Колесо Усилие блокировки (кгс) Ход рычага (щелчки) Левое 30 5 Правое 30 5
Критические требования: разница усилия срабатывания на колесах одной оси не должна превышать 10%. При использовании динамометра на рычагах ручника допустимое отклонение – не более 2 кгс. После регулировки обязательна проверка на тестовом подъеме с углом наклона 23%.
Порядок включения ручного тормоза при парковке
Правильное использование стояночного тормоза предотвращает самопроизвольное движение автомобиля на стоянках, особенно на уклонах. Эта процедура защищает трансмиссию и обеспечивает безопасность окружающих.
Пренебрежение ручным тормозом или его неполное включение может привести к скатыванию транспортного средства, повреждению коробки передач (в АКПП) или аварийным ситуациям. Соблюдение последовательности действий критически важно.
Пошаговый алгоритм активации
- Полностью остановите автомобиль, удерживая ножной тормоз
- Переведите коробку передач:
- Для МКПП – в нейтральное положение
- Для АКПП – в режим «P» (Parking)
- Плавно потяните рычаг тормоза вверх до упора
- Проверьте индикатор «ручной тормоз» на приборной панели
- Попробуйте тронуться с места:
- Автомобиль должен оставаться неподвижным
- Допускается минимальное смещение (1-2 см)
Особые случаи: На крутых склонах дополнительно поворачивайте колеса в сторону бордюра. При низких температурах или после мойки избегайте длительной блокировки – возможен примерзание колодок.
Контроль силы затяжки рычага для надежной фиксации
Точная регулировка усилия натяжения тросов напрямую определяет безопасность стоянки на уклонах. Недостаточное усилие приводит к самопроизвольному движению автомобиля, а чрезмерное вызывает перегрузку элементов системы и ускоренный износ колодок. Оптимальная затяжка обеспечивает полную блокировку колес при минимальном угле подъема рычага.
Процедура контроля выполняется после каждого обслуживания тормозных механизмов или замены тросов. Требуемое усилие измеряется динамометрическим ключом на рукоятке стояночного тормоза согласно спецификациям производителя (обычно 400–700 Н). Обязательна последующая проверка на тестовом склоне с уклоном не менее 23% для легковых автомобилей.
Ключевые этапы контроля
- Подготовка: Автомобиль на ровной площадке, колеса заблокированы противооткатными упорами.
- Калибровка: Полное ослабление регулировочной гайки под центральным тоннелем.
- Замер усилия:
- Динамометрический ключ фиксируется на рукоятке тормоза
- Плавное поднятие рычага до 3–5 щелчков храповика
- Сверка показаний с допустимым диапазоном для модели
- Корректировка: Подтяжка/ослабление гайки при отклонениях от нормы.
| Симптомы недостаточной затяжки | Риски чрезмерной затяжки |
| Самопроизвольный откат на склонах | Деформация тросов и направляющих |
| Более 8 щелчков храповика при блокировке | Подклинивание тормозов после растормаживания |
| Снижение эффективности на мокром покрытии | Ускоренный износ фрикционных накладок |
Важно: При замене задних колодок всегда проверяйте длину троса – удлинение более чем на 5% от оригинала требует установки новых элементов. Регулярный контроль (раз в 15 000 км) предотвращает критический износ храпового механизма рычага.
Снятие с ручника перед началом движения
Перед началом движения водитель обязан убедиться в отсутствии препятствий вокруг автомобиля и снять транспортное средство с стояночного тормоза. Для этого необходимо плавно потянуть рычаг ручника вверх, нажать кнопку фиксатора на его конце и опустить рычаг в нижнее положение до упора.
При этом на приборной панели должна погаснуть контрольная лампа красного цвета с символом «(!)» или надписью «BRAKE», сигнализирующая о включенном стояночном тормозе. Одновременно следует проверить отсутствие характерного шипящего звука (для пневматических тормозов грузовых авто), указывающего на блокировку колес.
Ключевые шаги и возможные ошибки
- Проверка состояния: Убедиться, что автомобиль удерживается только рабочим тормозом.
- Техника снятия:
- Большим пальцем нажать кнопку фиксатора
- Плавно опустить рычаг без резких движений
- Проконтролировать исчезновение сигнальной лампы
Типичные нарушения: Попытка трогания с частично снятым тормозом приводит к перегреву колодок и ускоренному износу. Резкое отпускание ручника без фиксации кнопки повреждает механизм храповика.
| Симптом проблемы | Возможная причина |
|---|---|
| Лампа ручника не гаснет | Неполное опускание рычага, неисправность датчика |
| Автомобиль не снимается с тормоза | Обмерзание тросов, закисание механизмов |
Техника трогания на подъеме с использованием ручника
Данный метод предотвращает откат автомобиля при старте на уклоне. Стояночный тормоз фиксирует положение до момента передачи крутящего момента на колеса через сцепление.
Техника требует синхронизации работы педалей газа, сцепления и ручного тормоза. Контроль момента "схватывания" сцепления – ключевой фактор успешного выполнения.
Алгоритм действий
- Затяните ручник при остановке на подъеме, удерживая ножной тормоз
- Выжмите сцепление, включите первую передачу
- Плавно добавляйте газ (1500-2000 об/мин)
- Медленно отпускайте сцепление до точки схватывания (заметное снижение оборотов, вибрация)
- Снимите ручник, одновременно увеличивая газ и полностью отпуская сцепление
Критические ошибки: преждевременное снятие ручника провоцирует откат, запоздалое отпускание вызывает пробуксовку. Перегазовка ведет к износу дисков сцепления.
Типичные признаки правильного выполнения:
- Отсутствие отката назад при снятии ручника
- Плавное начало движения без рывков
- Стабильная работа двигателя без глушения
Применение ручника при замене колеса
Использование стояночного тормоза ("ручника") при замене колеса является обязательным элементом безопасности. Это предотвращает самопроизвольное движение автомобиля при поднятии домкратом.
Активированный ручник блокирует задние колеса, исключая риск скатывания транспортного средства. Даже на ровной поверхности пренебрежение этим правилом создает угрозу травмирования человека, выполняющего замену.
Правильная последовательность действий
- Остановите автомобиль на максимально ровной поверхности.
- Затяните ручной тормоз до упора.
- Включите первую передачу (для МКПП) или режим "Park" (для АКПП).
- Установите противооткатные упоры под колеса, остающиеся на земле (диагонально от заменяемого).
Особое внимание уделите случаям замены задних колес: поскольку ручник воздействует именно на них, необходимо:
- Перед подъемом домкратом убедиться в полной блокировке колес ручником.
- После установки запаски проверить, не ослаблен ли трос ручника при контакте с домкратом.
| Ситуация | Рекомендация |
|---|---|
| Замена переднего колеса | Ручник + упоры под задние колеса |
| Замена заднего колеса | Ручник + упоры под передние колеса + контроль положения домкрата |
После завершения работ перед началом движения обязательно снимите стояночный тормоз. Длительная езда с активированным ручником приводит к перегреву и повреждению тормозных механизмов.
Типичные неисправности тросового привода
Основной проблемой тросовых приводов стояночного тормоза является коррозия внутренних стальных нитей. Проникновение влаги через повреждённые пыльники или микротрещины в оболочке приводит к окислению и заеданию сердечника. Особенно критично это проявляется в местах изгибов троса и зонах крепления к кузову.
Неравномерное распределение усилия между параллельными тросами на осях с раздельным приводом вызывает перекос тормозных механизмов. Частая причина – разная степень износа или закисания тросов, что провоцирует одностороннее подтормаживание колёс даже при отпущенном рычаге. Неправильная регулировка наконечников усугубляет дисбаланс.
Распространённые отказы
- Обрыв нитей троса – следствие усталости металла в зонах контакта с направляющими втулками
- Деформация оболочки от механических ударов, приводящая к заклиниванию сердечника
- Отслоение внутреннего тефлонового покрытия, увеличивающее трение
- Разрушение пластиковых фиксаторов крепления к кузову, вызывающее провисание
Клинические признаки проявляются как увеличенный ход рычага (более 6-8 щелчков), необходимость чрезмерного усилия для фиксации, либо самопроизвольное ослабление тормоза при вибрации. Диагностика включает проверку свободы перемещения тросов в оболочке рукой при ослабленном регулировочном узле.
| Неисправность | Последствия | Способ устранения |
|---|---|---|
| Заклинивание в оболочке | Невозможность разблокировки колёс | Замена троса в сборе |
| Обрыв наконечника | Полная потеря функциональности | Установка ремонтной арматуры |
| Задиры на направляющих | Вибрация при движении | Шлифовка втулок или замена кронштейнов |
Профилактика требует регулярной очистки направляющих элементов от грязи и обработки наружной поверхности оболочки силиконовой смазкой. При замене запрещается сгибать тросы радиусом менее 150 мм – это разрушает внутреннюю структуру.
Заклинивание тросика ручника в оболочке
Заклинивание троса в защитной оболочке возникает из-за коррозии металлических нитей внутри рубашки или деформации самого канала. Вода и грязь, проникающие через поврежденные пыльники или трещины в оболочке, вызывают окисление стальных волокон троса. Образующаяся ржавчина увеличивает трение, а со временем полностью блокирует движение сердечника.
Эксплуатация автомобиля с закисшим тросиком приводит к неполному растормаживанию задних колёс при отпускании ручника. Это провоцирует перегрев тормозных механизмов, ускоренный износ колодок и дисков, а также повышенный расход топлива из-за постоянного сопротивления вращению.
Признаки и последствия заклинивания
- Тугое перемещение рычага ручника – для фиксации или снятия с "ручника" требуется чрезмерное усилие
- Самопроизвольное ослабление натяжения – ручник не удерживает автомобиль на уклоне после корректной установки
- Запах гари при движении из-за подтормаживания задних колёс
- Перегрев ступиц задних колёс после поездки
| Профилактическая мера | Техническое воздействие |
| Регулярная очистка направляющих | Промывка оболочки WD-40 или аналогичным составом |
| Замена пыльников | Установка новых герметичных чехлов на концах рубашки |
| Смазка при ТО | Нанесение графитовой смазки в оболочку каждые 30 000 км |
Для устранения неисправности требуется замена тросика в сборе с оболочкой. Частичная очистка или смазка даёт временный эффект, так как коррозия внутри рубашки необратимо разрушает структуру троса. При установке нового элемента обязательна регулировка натяжения и проверка хода рычага.
Обрыв троса стояночной системы: признаки и последствия
Основным признаком обрыва троса ручника является полное отсутствие фиксации автомобиля при активации рычага стояночного тормоза. Водитель ощущает аномально легкий ход рычага без характерного натяжения, при этом задние колеса не блокируются даже на максимальном подъеме рукоятки. Дополнительно может наблюдаться провисание или выпадение концов троса из крепежных кронштейнов под днищем автомобиля, сопровождаемое металлическим лязгом при движении по неровностям.
Вторичным симптомом становится самопроизвольное скатывание машины на минимальных уклонах, несмотря на поднятый рычаг тормоза. При визуальном осмотре в районе задних колес часто обнаруживаются капли тормозной жидкости на суппортах или барабанах – это свидетельствует о перегрузке рабочей тормозной системы из-за постоянного использования педали вместо неисправного ручника.
Критические последствия отказа
- Неуправляемое движение при парковке на склонах с риском повреждения автомобиля или окружающих объектов.
- Ускоренный износ колодок и дисков из-за вынужденного применения основной тормозной системы для удержания авто на месте.
- Отказ в прохождении техосмотра – нерабочий ручник является грубым нарушением требований безопасности.
- Аварийные ситуации при отказе основной тормозной системы, когда ручник выступает резервным средством остановки.
| Эксплуатационные риски | Технические последствия |
| Самопроизвольное движение на парковке | Деформация тормозных дисков от перегрева |
| Невозможность экстренного торможения | Обрыв соседних тросов из-за повышенной нагрузки |
Эксплуатация автомобиля с порванным тросом ручника категорически запрещена. Требуется немедленная замена всего тросового привода с одновременной проверкой состояния роликов, направляющих втулок и регулировочного механизма. Пренебрежение ремонтом приводит к лавинообразному выходу из строя смежных узлов тормозной системы.
Ослабление натяжения и неэффективное торможение
Основной причиной неэффективной работы стояночного тормоза является ослабление натяжения троса привода. Со временем тросы растягиваются из-за постоянных нагрузок и температурных перепадов, увеличивая свободный ход рычага или педали. Это приводит к недостаточному прижатию колодок к тормозным дискам или барабанам, снижая фиксирующую способность системы на уклонах.
Дополнительными факторами риска выступают коррозия и загрязнение направляющих втулок троса. Окисление металла и накопление грязи увеличивают трение при перемещении троса, препятствуя полному срабатыванию механизма. Особенно критично это проявляется в зимний период при попадании влаги в оболочку с последующим замерзанием.
Последствия и диагностика проблемы
- Некорректная фиксация авто: Самопроизвольное скатывание на наклонных поверхностях даже при поднятом рычаге
- Увеличенный рабочий ход: Рычаг/педаль требуют подъема выше нормативного уровня (обычно 6-8 щелчков)
- Неравномерный износ колодок: Разная сила прижима с левой и правой сторон из-за перекоса тросов
| Этап проверки | Критерий неисправности |
|---|---|
| Тест на уклоне 25% | Автомобиль смещается при включенном тормозе |
| Измерение хода рычага | Более 8 зубцов храпового механизма |
| Визуальный осмотр тросов | Обрыв нитей, вздутие оболочки, следы ржавчины |
Решение проблемы требует регулировки натяжения через компенсаторный механизм под днищем авто или за тормозными щитами. При сильной коррозии трос подлежит замене, так как регулировка лишь временно маскирует износ. Особое внимание уделяют смазке подвижных элементов суппортов и возвратных пружин барабанных механизмов, влияющих на полноту разблокировки.
Диагностика работоспособности ручника на склоне
Для проверки эффективности стояночного тормоза выберите уклон с твердым покрытием (асфальт, бетон) и минимальным трафиком. Уклон должен составлять примерно 15-25% – это типовое требование для корректной диагностики в большинстве автомобилей. Убедитесь, что дорожное покрытие сухое и чистое, а шины имеют достаточную глубину протектора.
Запустите двигатель, полностью выжмите педаль рабочего тормоза и поднимите рычаг ручника до упора с характерным щелчком фиксатора. Плавно отпустите педаль тормоза, наблюдая за поведением автомобиля. Исправная система должна надежно удерживать машину без малейшего смещения колес.
Критерии оценки и типовые неисправности
Признаки корректной работы:
- Полное отсутствие движения вперед/назад при включенном ручнике
- Отсутствие вибрации или посторонних скрипов
- Фиксация рычага в верхнем положении без самопроизвольного опускания
Типовые проблемы, выявляемые при тесте:
| Симптом | Возможная причина |
|---|---|
| Постепенное сползание автомобиля | Износ колодок, замасливание накладок |
| Резкий скачок при удержании | Заклинивание тросов или механизмов |
| Требуется чрезмерный подъем рычага | Растяжение тросов или неправильная регулировка |
Важно! При выявлении неисправности немедленно обратитесь в сервис. Дополнительно проверьте свободный ход рычага: норма составляет 4-8 щелчков фиксатора для большинства моделей. Если ручник срабатывает только на последних зубцах сектора или не фиксирует авто на уклоне – эксплуатация транспортного средства запрещена до устранения дефекта.
Проверка хода рычага стояночного тормоза
Ход рычага стояночного тормоза контролируется количеством зубьев храпового механизма, при которых достигается полная блокировка колес. Превышение допустимого значения свидетельствует о чрезмерном растяжении тросов, износе накладок или необходимости регулировки.
Для замера установите рычаг в крайнее рабочее положение и подсчитайте количество щелчков фиксатора. Большинство производителей допускает 4-7 зубьев, точные параметры указаны в руководстве по эксплуатации ТС. При отсутствии документации ориентируйтесь на момент полной остановки автомобиля на уклоне 23% при включении на 4-6 щелчке.
Процедура проверки
- Запустите двигатель и прогрейте тормозную систему несколькими плавными замедами
- Установите авто на ровную площадку, переведите КПП в нейтраль
- Плавно поднимите рычаг до упора, фиксируя количество щелчков
- Попытайтесь тронуться с места при включенном тормозе
| Количество щелчков | Состояние системы | Требуемые действия |
|---|---|---|
| Менее 4 | Перетяжка тросов | Ослабление регулировочной гайки |
| 4-7 | Норма | Дополнительных действий не требуется |
| Более 7 | Критический износ | Регулировка или замена элементов |
Важно: При движении автомобиля на поднятом рычаге более 2 зубьев требуется немедленная диагностика. Проверку выполняйте каждые 15 000 км пробега или перед длительными поездками.
Самостоятельная замена тросика ручника в гараже
Перед началом работ убедитесь в наличии необходимых инструментов: набор рожковых и торцевых ключей, пассатижи, домкрат с подставками, проникающая смазка (WD-40 или аналог), новый тросик ручного тормоза, соответствующий модели вашего автомобиля. Обязательно зафиксируйте автомобиль противооткатными башмаками под ведущими колесами, снимите клеммы с аккумулятора во избежание короткого замыкания.
Поднимите заднюю часть автомобиля домкратом, установите на надежные подставки, демонтируйте задние колеса. Снимите облицовку тоннеля в салоне для доступа к регулировочному механизму ручника – обычно он расположен под рычагом или между передними сиденьями. Ослабьте контргайку и регулировочную гайку натяжения тросика, полностью ослабив старый тросик.
Этапы замены тросика
- Демонтаж старого тросика:
- Отсоедините наконечник тросика от рычага ручника в салоне.
- Возле задних тормозных механизмов снимите стопорные скобы или шплинты, фиксирующие тросик в суппорте/барабанном механизме.
- Выведите тросик из направляющих кронштейнов на кузове, аккуратно протащите его наружу.
- Подготовка и установка нового тросика:
- Обработайте резьбовые соединения и точки крепления нового тросика антикоррозийной смазкой.
- Проденьте тросик через отверстия в кузове и кронштейны, повторив траекторию старого.
- Зафиксируйте наконечники в тормозных механизмах, установите стопорные элементы.
Подсоедините тросик к регулировочному механизму ручника в салоне. Произведите предварительное натяжение: затяните регулировочную гайку до момента легкого сопротивления при перемещении тросика рукой. Установите на место облицовку тоннеля, смонтируйте колеса, опустите автомобиль.
Выполните финальную регулировку: при полностью опущенном рычаге ручника задние колеса должны вращаться свободно. Поднимите ручник на 3-5 щелчков – колеса обязаны блокироваться. При необходимости подтяните регулировочную гайку, зафиксируйте ее контргайкой. Проверьте работу системы на тестовой поездке с подъемом.
Обслуживание направляющих в барабанных механизмах
Регулярное обслуживание посадочных мест (направляющих, пазов) на тормозном щите, где перемещаются тормозные колодки, критически важно для корректной работы и долговечности барабанного стояночного тормоза. Загрязнение, коррозия или повреждение этих поверхностей приводят к подклиниванию колодок, неравномерному износу накладок, снижению эффективности торможения и увеличению усилия на рычаге ручника.
Процедура обслуживания включает в себя обязательную очистку пазов и контактных площадок на щите от грязи, старой смазки и продуктов износа с помощью металлической щетки и ветоши. После очистки необходимо тщательно осмотреть поверхности на предмет глубокой коррозии, задиров или деформаций, которые могут препятствовать свободному ходу колодок.
Порядок работ и ключевые моменты
После очистки и проверки состояния направляющих выполняются следующие действия:
- Обработка антикоррозионным составом: Зачищенные от ржавчины участки обработать средством для преобразования ржавчины или грунтом.
- Нанесение специальной смазки: Тонким слоем нанести высокотемпературную медную или керамическую тормозную смазку ТОЛЬКО на посадочные площадки щита и тыльные стороны опорных пластин колодок (накладки должны оставаться чистыми!).
- Проверка подвижности: Установить колодки на место и убедиться, что они перемещаются по направляющим легко, без заеданий и люфтов.
- Проверка и замена пружин: Осмотреть стяжные и распорные пружины, при необходимости заменить ослабленные или поврежденные.
Использование неподходящих смазочных материалов (графитовых, литола, солидола) недопустимо, так как они теряют свойства при высоких температурах, стекают и загрязняют накладки.
| Проблема | Действие при обслуживании | Последствие игнорирования |
|---|---|---|
| Коррозия в пазах | Тщательная зачистка щеткой, обработка преобразователем ржавчины | Подклинивание колодок, снижение эффективности ручника |
| Отсутствие смазки | Нанесение высокотемпературной смазки на контактные площадки | Ускоренный износ колодок и щита, скрипы, заедание |
| Загрязнение пазов | Очистка от грязи, пыли и старой смазки | Затрудненный ход колодок, неравномерный износ |
Смазка элементов привода стояночного тормоза
Регулярная смазка подвижных компонентов привода стояночного тормоза критична для сохранения работоспособности системы. Отсутствие обслуживания приводит к закисанию тросов, коррозии рычагов и шарниров, что проявляется неполным растормаживанием колес или невозможностью зафиксировать автомобиль на уклоне.
Основными точками, требующими обработки, являются: пальцы крепления тросов к уравнителю, направляющие втулки в кузове, поворотные рычаги на суппортах (задние дисковые тормоза) или разжимные кулачки (барабанные механизмы). Для процедуры потребуется пластичная смазка типа Литол-24, графитная паста или специализированные составы с антикоррозионными присадками.
Порядок выполнения работ
- Обеспечить доступ к узлам: поднять автомобиль, снять защитные чехлы тросов.
- Очистить детали от грязи металлической щеткой и растворителем.
- Нанести смазку тонким слоем на:
- Оголенные участки тросов в местах изгиба
- Шарниры ручного привода в салоне
- Поворотные оси рычагов тормозных механизмов
- Поверхности направляющих втулок
- Прокачать систему для распределения состава по внутренним полостям.
- Проверить ход рычага: усилие должно составлять 3-5 щелчков храпового механизма.
Важно: избегайте попадания смазки на колодки, диски или барабаны – это снизит эффективность торможения. Используйте составы, сохраняющие свойства при температурах от -40°C до +120°C. Интервал обслуживания – каждые 30 000 км или при появлении признаков «залипания» механизма.
Особенности эксплуатации ручника зимой
Зимой применение стояночного тормоза может привести к примерзанию тормозных колодок к барабанам или дискам. Это происходит из-за конденсации влаги в механизме при перепадах температур и последующего замерзания при отрицательных температурах.
Регулярное затягивание ручника на морозе вызывает обледенение фрикционных поверхностей, что блокирует колеса и провоцирует ускоренный износ элементов системы при попытке движения с замерзшим тормозом.
Рекомендации для зимнего периода
- Используйте альтернативы ручнику:
- Для МКПП – оставляйте авто на включенной передаче (первой или задней)
- Для АКПП – используйте режим «P» (Parking)
- Дополнительно применяйте противооткатные упоры
- Снижайте влажность в тормозном механизме:
- Перед стоянкой выполните 3-4 плавных торможения для прогрева и испарения конденсата
- Избегайте попадания в снежные сугробы колес
- При кратковременных остановках:
- Затягивайте ручник минимально необходимой силы
- Периодически отпускайте и повторно затягивайте механизм
При блокировке колес из-за примерзания:
| Способ устранения | Техника выполнения |
| Тепловое воздействие | Направьте струю теплого воздуха из фена на тормозной узел (избегайте открытого огня!) |
| Механическое раскачивание | Попеременно включайте переднюю/заднюю передачу с плавным усилием (только на ровной поверхности) |
| Химические средства | Обработайте тормозные элементы специальными размораживающими аэрозолями (не используйте соль и реагенты) |
Риски примерзания колодок после мойки зимой
При отрицательных температурах вода, попавшая в тормозной механизм во время мойки, превращается в лёд. Это особенно опасно для стояночного тормоза (ручника), так как колодки примерзают к тормозному диску или барабану. Риск возрастает при использовании автомобиля сразу после мойки без просушки – остатки влаги в узлах быстро кристаллизуются.
Основным катализатором проблемы является конструкция задних тормозов: узкие зазоры между колодками и диском/барабаном, а также материалы фрикционных накладок, удерживающие влагу. При активации ручника колодки плотно прижимаются к поверхности, создавая идеальные условия для сцепления льда.
Последствия и меры предотвращения
Критические последствия примерзания:
- Блокировка колёс при попытке тронуться с места
- Обрыв троса привода ручника из-за перегрузки
- Деформация тормозных дисков или разрушение колодок
- Повышенный износ элементов трансмиссии (сцепление, ШРУСы)
Эффективные методы профилактики:
- Отказ от использования ручника после зимней мойки – фиксировать автомобиль включённой передачей (МКПП) или режимом «Parking» (АКПП)
- Просушка тормозов перед парковкой: 5-10 минут движения с лёгким торможением
- Обработка тормозных механизмов аэрозольными водоотталкивающими составами (например, силиконовыми спреями)
- Мойка только на станциях с продувкой сжатым воздухом, включая обязательную очистку суппортов
| Температурный диапазон | Время примерзания | Рекомендуемое действие |
|---|---|---|
| 0°C до -5°C | 2-4 часа | Просушка тормозов движением |
| -5°C до -15°C | 30-90 минут | Отказ от ручника + просушка |
| Ниже -15°C | Менее 30 минут | Исключить мойку без тёплого бокса |
Важно: При уже случившемся примерзании категорически запрещено использовать силу или горячую воду. Растопить лёд можно направленным потоком тёплого воздуха (строительный фен) либо буксировкой автомобиля с плавным раскачиванием (только для моделей с МКПП).
Автоматическое отключение EPB при начале движения
Приведение автомобиля в движение с активированной электронной стояночной тормозной системой (EPB) требует от водителя выполнения определенных действий для ее деактивации. В современных транспортных средствах этот процесс автоматизирован, что исключает необходимость ручного отключения тормоза перед троганием.
Система интеллектуально анализирует намерение водителя начать движение через комплекс датчиков и управляющих сигналов. Алгоритм срабатывает при одновременном выполнении ключевых условий, обеспечивая плавное и безопасное снятие с тормоза без задержек или рывков.
Принцип работы и условия активации
Автоматическая разблокировка EPB происходит при одновременном выполнении следующих условий:
- Закрытые двери и пристегнутый ремень безопасности водителя
- Запущенный двигатель (или включенное зажигание в электромобилях)
- Выбран режим движения (D/R для АКПП или включенная передача для МКПП)
- Нажатие педали акселератора при снятой ноге с тормоза
Электронный блок управления (ЭБУ) анализирует данные с датчиков:
| Датчик | Тип данных | Влияние на систему |
| Педали акселератора | Угол нажатия | Определяет момент запроса на движение |
| Крутящего момента двигателя | Н·м | Оценивает достаточность усилия для трогания |
| Наклона кузова | Градусы | Корректирует силу удержания на склонах |
При выполнении условий ЭБУ подает команду на электродвигатели суппортов. Тормозные колодки плавно разжимаются синхронно с началом движения, предотвращая откат на подъемах. Для механических КПП требуется дополнительное нажатие сцепления.
Особенности реализации
- При недостаточном усилии на педали газа система временно сохраняет тормозное усилие для предотвращения отката
- На крутых склонах (свыше 5%) алгоритм увеличивает задержку отключения на 0.5-1 секунду
- Электромеханические стояночные тормоза срабатывают быстрее гидравлических аналогов (0.3-0.8 сек)
Отказоустойчивость обеспечивается резервными датчиками и программными проверками. При обнаружении несоответствий в сигналах система сохраняет блокировку колес и выводит предупреждение на панель приборов.
Симптомы неисправности датчиков электронного ручника
Одним из ключевых признаков проблем с датчиками электронного стояночного тормоза (EPB) является некорректная работа системы при активации или деактивации. Водитель может столкнуться с самопроизвольным срабатыванием ручника во время движения или, наоборот, с невозможностью его включения/отключения при нажатии кнопки. Система часто переходит в аварийный режим, сопровождаемый постоянным свечением или миганием контрольной лампы EPB на приборной панели.
Ошибки датчиков также проявляются в виде ложных срабатываний предупреждений о незадействованном ручнике при его фактическом отключении. Нарушается синхронизация работы задних тормозных механизмов – одно колесо может блокироваться, а второе оставаться свободным. При диагностике сканером в памяти ЭБУ фиксируются специфичные коды неисправностей, например, связанные с выходом сигнала датчиков из допустимого диапазона или обрывом цепи.
Характерные проявления
- Непредсказуемое срабатывание: Активация ручника без команды водителя или отказ при нажатии кнопки
- Индикация на панели приборов: Постоянное горение/мигание лампы EPB, появление сообщения "Check Brake System"
- Асимметричное торможение: Блокировка только одного заднего колеса при включении
- Акустические сигналы: Нехарактерные щелчки или гул из области задних тормозов при работе системы
| Тип датчика | Последствия неисправности |
| Датчики положения суппорта | Неправильное определение степени износа колодок, ошибки при автоматической регулировке |
| Датчики натяжения троса | Самопроизвольное ослабление блокировки колес, неравномерное усилие |
| Датчики двигателя привода | Отказ системы при попытке активации/деактивации, переход в аварийный режим |
Важно! При появлении указанных симптомов категорически не рекомендуется пытаться принудительно "перезапускать" систему многократным нажатием кнопки – это может привести к полному отказу тормозного механизма. Необходима срочная диагностика у специалистов.
Калибровка электромеханического стояночного тормоза
Калибровка электромеханического стояночного тормоза (EPB) – обязательная процедура после замены тормозных колодок, суппортов или роторов, а также при сбоях в работе системы. Она обеспечивает точное позиционирование исполнительных механизмов и корректное определение усилия зажима. Процедура синхронизирует электронный блок управления (ЭБУ) с физическим износом компонентов, исключая ложные срабатывания или недостаточную фиксацию колес.
Автопроизводители предусматривают два основных метода калибровки: автоматический (через диагностическое оборудование) и ручной (последовательность действий без сканера). Независимо от способа, обязательны предварительные условия: исправная АКБ, выключенные потребители энергии, ровная площадка, холодные тормоза и отсутствие ошибок в смежных системах (например, ABS).
Ключевые этапы калибровки
Процесс включает следующие обязательные шаги:
- Активация сервисного режима через диагностический сканер или комбинацию действий в салоне (например, удержание педали газа и кнопки EPB при включении зажигания).
- Запуск процедуры:
- При автоматическом методе – следование инструкциям ПО сканера.
- При ручном – последовательное нажатие кнопки EPB (обычно: отпустить тормоз → нажать и удержать кнопку → дождаться звукового сигнала).
- Автоматическое перемещение поршней суппортов: моторы EPB несколько раз сжимают и отпускают колодки, определяя точки максимального сжатия и свободного хода.
- Фиксация параметров ЭБУ: запись данных об износе, положении поршней и требуемом усилии срабатывания.
| Тип калибровки | Требуемое оборудование | Особенности |
|---|---|---|
| Автоматическая | Диагностический сканер с поддержкой EPB | Точная адаптация под модель, сброс ошибок, отчеты |
| Ручная | Нет (кроме кнопки EPB в салоне) | Риск неполной адаптации, зависит от модели авто |
Важно! Невыполнение калибровки приводит к критическим последствиям: самопроизвольному отказу тормоза, перегреву механизмов из-за постоянного трения или невозможности снятия с ручника. После процедуры обязательна проверка: фиксация на уклоне 20%, отсутствие посторонних шумов при активации, свободное движение без подклинивания.
Правила аварийного отключения электронного ручника
При отказе электроники или разряде АКБ штатное снятие с ручника через кнопку/рычаг становится невозможным. В таких ситуациях требуется ручной аварийный сброс системы для буксировки или перемещения автомобиля. Процедура зависит от конструктивных особенностей модели и всегда детально описывается в руководстве по эксплуатации конкретного транспортного средства.
Общий алгоритм действий предполагает физический доступ к исполнительному механизму ручника, обычно расположенному в районе задних тормозных механизмов. Для этого может потребоваться демонтаж декоративных элементов салона (накладок тоннеля, обивки багажника) или защитных кожухов днища. Крайне важно перед началом работ убедиться в устойчивом положении автомобиля колесами противооткатными упорами.
Ключевые этапы аварийного отпускания
- Обесточивание системы: Отсоедините клемму "минус" от аккумуляторной батареи для предотвращения случайной активации электромотора.
- Поиск сервисного лючка/доступа: Найдите технологическое отверстие в салоне (часто под пепельницей, в нише багажника) или снимите защиту днища согласно мануалу.
- Идентификация механизма сброса: Обнаружьте трос ручника или шлиц аварийного винта на электромоторе (обычно помечен шестигранником/крестом).
- Отпускание натяжения:
- Для тросового привода: Ослабьте контргайку, затем вращайте регулировочную гайку для ослабления натяжения.
- Для винтового механизма: Вставьте ключ/отвертку в шлиц и поверните против часовой стрелки до характерного щелчка или ощутимого снижения усилия.
- Проверка свободы хода: Убедитесь, что задние колеса вращаются без заклинивания, затем установите снятые элементы на место.
| Тип привода | Инструмент | Особенности |
|---|---|---|
| Тросовый | Рожковые ключи 10-13 мм | Требует регулировки после восстановления питания |
| Винтовой (электромотор) | Шестигранник 4-6 мм / крестовая отвертка | Автоматическая калибровка при включении зажигания |
Важно! После аварийного отключения загорится сигнал неисправности тормозной системы. Немедленно обратитесь в сервис для диагностики и перевода ручника в рабочий режим. Перемещение автомобиля допустимо только на короткие расстояния с минимальной скоростью.
Комбинированные системы с функцией Auto Hold
Функция Auto Hold интегрируется в электронные стояночные тормоза (EPB), образуя комбинированную систему. Она автоматически удерживает автомобиль неподвижно после полной остановки, например, на светофоре или в пробке, без необходимости удерживать педаль тормоза или активировать ручной тормоз вручную. Система деактивируется при нажатии на педаль акселератора, обеспечивая плавное начало движения.
Датчики постоянно анализируют угол наклона дороги, положение педалей, скорость вращения колёс и состояние дроссельной заслонки. При остановке Auto Hold самостоятельно задействует гидравлическую тормозную систему или EPB, предотвращая откат. Водитель получает визуальное подтверждение работы через индикатор на приборной панели, а пристёгнутые ремни безопасности являются обязательным условием для активации.
Ключевые особенности и взаимодействие компонентов
- Автоматическая активация: Срабатывает после полной остановки при нажатой педали тормоза.
- Интеграция с EPB: Использует исполнительные механизмы электронного ручника для фиксации колёс.
- Умное отключение: Снимает блокировку при распознавании намерения водителя начать движение (нажатие акселератора + сигналы сцепления/селектора АКПП).
- Контроль уклона: Электроника рассчитывает необходимую тормозную силу для предотвращения отката на подъёмах.
| Преимущество | Принцип реализации |
| Удобство в пробках | Избавляет от постоянного удержания тормоза |
| Безопасность на уклонах | Предотвращает откат при старте в гору |
| Снижение усталости | Исключает ручные операции с рычагом EPB |
При аварийном отключении двигателя или резком открытии двери система автоматически переключается в режим полноценного стояночного тормоза. Важно помнить, что Auto Hold не заменяет активацию EPB при длительной стоянке – финальная блокировка колёс остаётся ответственностью водителя.
Модернизация механического ручника на тюнингованных авто
Стандартный тросовый привод стояночного тормоза часто становится слабым звеном на модифицированных автомобилях, особенно после установки производительных тормозных систем или при эксплуатации в экстремальных условиях. Возникают проблемы с недостаточной фиксацией колёс, "просадкой" рычага во время стоянки под нагрузкой и быстрым износом штатных компонентов из-за возросших температур и механических напряжений.
Целью модернизации является обеспечение надёжной блокировки колёс независимо от состояния основной тормозной системы, снижение усилия на рукоятке и минимизация люфтов. Ключевые направления включают замену материалов, изменение передаточных соотношений и дублирование критичных узлов для повышения отказоустойчивости.
Способы усиления конструкции
- Тросы с тефлоновым покрытием и стальными оплётками – снижают трение в оболочках, предотвращают коррозию и растяжение.
- Биметаллические направляющие ролики (алюминиевый корпус + стальная втулка) – уменьшают потери усилия на изгибах трассы.
- Двухконтурные системы – раздельные тросы на каждое колесо для равномерного распределения нагрузки.
Комплектующие для апгрейда
| Компонент | Материал | Эффект |
|---|---|---|
| Регулировочные тяги | Закалённая сталь | Точная калибровка без деформации |
| Рычаг привода | Кованый алюминий | Снижение веса + увеличение плеча |
| Кронштейны крепления | Лазерная сталь 2-3 мм | Исключение деформации точек фиксации |
Критические этапы установки
- Синхронизация длины тросов для одновременного срабатывания механизмов на обоих колёсах.
- Термоизоляция трассы прокладки от выхлопной системы и тормозных дисков.
- Замена стандартных барабанных механизмов на дисковые гидравлические с суппортом ручника при переходе на задние дисковые тормоза.
Использование ручника в экстренных ситуациях
Применение стояночного тормоза для экстренной остановки допустимо только при полном отказе основной тормозной системы. Ручник воздействует исключительно на задние колёса, что резко повышает риск заноса, особенно на мокром или обледенелом покрытии.
Резкое затягивание рычага на высокой скорости блокирует заднюю ось, провоцируя неконтролируемое скольжение. Водитель должен быть готов к немедленному выравниванию автомобиля корректировкой руля, однако это требует значительного опыта и рефлексов.
Ключевые правила экстренного использования
Для частичной стабилизации ситуации допустимо:
- Плавное поднятие ручника с фиксацией кнопки – для дозированного замедления
- Кратковременная блокировка с последующим отпусканием при начале заноса
- Использование только на прямых участках дороги
Сравнение рисков:
| Скорость | Последствия резкого торможения ручником |
|---|---|
| До 30 км/ч | Управляемый занос (относительно безопасен) |
| 40-60 км/ч | Риск разворота на 180° |
| Свыше 70 км/ч | Полная потеря управления с риском опрокидывания |
Важно: Современные автомобили с электронным ручником (EPB) имеют защиту от случайного активирования – для экстренного торможения требуется длительное удержание кнопки.
Техника безопасности при работе с системами ручного тормоза
Перед началом любых манипуляций с элементами стояночного тормоза убедитесь, что автомобиль надежно зафиксирован от самопроизвольного перемещения. Применяйте противооткатные упоры под колеса, противоположные обслуживаемой оси, даже на ровных поверхностях. Отключите зажигание и извлеките ключ из замка, а в электромобилях снимите сервисную заглушку высоковольтной батареи.
Используйте исключительно исправный инструмент, соответствующий спецификациям производителя для регулировочных гаек, контргаек и крепежных элементов. Запрещается применение деформированных или изношенных ключей, съемников с трещинами и самодельных приспособлений для натяжения тросов. Все операции с пружинными механизмами выполняйте с защитными очками.
Ключевые требования при обслуживании
- Блокировка колес: Дополнительная установка домкратных подставок под кузов при работе с поднятым автомобилем, даже при использовании подъемника
- Контроль натяжения: Проверка усилия срабатывания тормоза динамометром согласно данным техкарты, недопущение перетяжки тросов
- Защита от защемления: Особое внимание при демонтаже уравнителя тросов – фиксация пружин стяжками перед разборкой
При обнаружении коррозии или повреждений оплетки тормозных тросов немедленно прекратите работы – такие компоненты подлежат полной замене. Запрещена сварка или пайка элементов тормозной системы.
| Этап работ | Риск | Меры предосторожности |
|---|---|---|
| Замена тросов | Резкая разбортовка фиксаторов | Применение спецключей для демонтажа хомутов, защита рук перчатками |
| Регулировка привода | Срыв резьбы регулировочной гайки | Обработка резьбовых соединений WD-40 перед вращением, контроль момента затяжки |
| Проверка эффективности | Несанкционированное движение ТС | Тестирование только на стенде с роликами или спецплощадке с удерживающими упорами |
- Сбросьте давление в тормозной системе путем 5-кратного нажатия на педаль при выключенном двигателе
- Проверьте отсутствие напряжения в электронных компонентах (датчиках положения, индикаторах) мультиметром
- Маркируйте снимаемые тросы и тяги для сохранения порядка подключения
- Утилизируйте отработанные детали как опасные отходы (особенно содержащие асбест)
Список источников
При подготовке материала о стояночной тормозной системе были изучены специализированные технические публикации и нормативные документы. Основное внимание уделялось принципам работы, конструктивным особенностям и требованиям безопасности.
Ниже представлен перечень ключевых источников, содержащих актуальные сведения по данной теме. Все указанные материалы доступны в печатном или электронном формате.
- ГОСТ Р 41.13-H: Требования к тормозным системам транспортных средств
- Автомобильные тормозные системы: Учебное пособие для вузов / Под ред. И.С. Ципенко
- Bosch Automotive Handbook: Том 2 "Ходовая часть и электроника"
- Техническая документация производителей (Volkswagen AG, Toyota Motor Corporation)
- "Конструкция автотранспортных средств" / А.В. Богатырев: Глава 7 "Тормозное управление"
- SAE J2574: Стандарт по испытаниям парковочных тормозов
- Журнал "Автомобильная промышленность": Статьи по эволюции электромеханических стояночных тормозов (2018-2023 гг.)
