Стук рулевой рейки - причины и ремонт

Статья обновлена: 18.08.2025

Стук в области рулевого управления – тревожный симптом, игнорировать который опасно. Часто его источником становится рулевая рейка, ключевой узел системы, преобразующий вращение руля в поворот колес.

Появление посторонних звуков, таких как отчетливые щелчки или глухие удары при движении по неровностям или повороте руля, сигнализирует о возникшей неисправности. Понимание причин этого стука критически важно для безопасности вождения и сохранения управляемости автомобиля.

В этой статье подробно рассмотрим основные причины возникновения стука в рулевой рейке, способы их точной диагностики и эффективные методы устранения, включая ремонт и замену компонентов.

Основные признаки неисправности рулевой рейки

Неисправность рулевой рейки проявляется характерными симптомами, требующими немедленной диагностики. Игнорирование этих признаков приводит к ускоренному износу деталей и снижению безопасности управления.

Своевременное выявление проблем позволяет избежать дорогостоящего ремонта и сохраняет контроль над автомобилем. Ниже перечислены ключевые индикаторы поломки.

Типичные симптомы износа

• Стук или скрежет в передней подвеске при движении по неровностям, особенно заметный на малой скорости.
• Люфт рулевого колеса – свободный ход превышает 10-15° без реакции колес.
• Тугое вращение руля на месте или при маневрировании (при отсутствии проблем с ГУР).
• Утечка рабочей жидкости из пыльников или корпуса рейки (масляные пятна под автомобилем).
• Вибрация руля при разгоне или торможении, сопровождающаяся гулом.
• Самопроизвольное изменение траектории – автомобиль "уводит" в сторону без поворота руля.

Безопасность при проведении диагностических работ

Перед началом любых операций с рулевой рейкой убедитесь, что автомобиль надежно зафиксирован. Затяните ручной тормоз до упора, установите противооткатные упоры под колеса, а при подъеме машины на домкрате или подъемнике используйте страховочные стойки. Работа с незакрепленным транспортным средством создает прямой риск травмирования.

Обязательно отсоедините клемму «минус» от аккумуляторной батареи. Это исключит случайный запуск двигателя, вращение рулевого колеса или срабатывание электроусилителя руля (при его наличии) во время проверки компонентов. Помните: неожиданное движение рулевого механизма может привести к защемлению конечностей.

Ключевые правила и процедуры

Защита персонала:

• Используйте защитные очки для предотвращения попадания грязи, ржавчины или технических жидкостей в глаза.
• Надевайте перчатки для защиты рук от острых кромок и загрязнений.
• Применяйте спецодежду без свисающих элементов, которые могут зацепиться за движущиеся части.

Технология безопасной диагностики стука:

1. Перед поиском источника стука очистите зону рулевой рейки от грязи – это повысит точность и снизит риск попадания абразива в глаза.
2. При прослушивании рейки с помощью стетоскопа или монтажки убедитесь, что руки и инструменты не контактируют с вращающимися элементами привода (ремень ГУР, карданный вал руля).
3. Не допускайте помощника в смотровую яму или под автомобиль во время раскачки руля для выявления стука – управление должно осуществляться только с водительского места.

Обращение с компонентами и жидкостями:

Фактор риска	Меры предосторожности
Гидравлические системы (ГУР)	Снижайте давление в системе перед откручиванием шлангов (запустите двигатель на 1-2 сек при вывернутых колесах). Работайте в перчатках – горячая жидкость ГУР вызывает ожоги.
Пыльники рейки	Не касайтесь их острыми инструментами – повреждение приведет к ускоренному износу механизма. Проверяйте целостность визуально.
Пружинные элементы	Не разбирайте узлы с предварительным натягом (например, механизмы с регулировочной гайкой) без специального инструмента – возможен неконтролируемый выброс деталей.

Недостаточное давление в шинах как причина вибраций

Низкое давление в шинах приводит к деформации пятна контакта покрышки с дорожным полотном. Вместо равномерного распределения нагрузки, шина начинает "проседать" по краям, а центральная часть протектора приподнимается. Эта неравномерность вызывает биение колеса при вращении, которое передается через подвеску на рулевой механизм.

Возникающие вибрации особенно ощутимы на руле на определенных скоростях (обычно 60-80 км/ч) и ошибочно воспринимаются как стук или люфт в рулевой рейке. Постоянная тряска ускоряет износ элементов рулевого управления, включая втулки, сальники и зубчатый механизм рейки, создавая ложное впечатление ее неисправности.

Диагностика и устранение проблемы

Признаки характерные для низкого давления:

• Вибрация усиливается при разгоне и пропадает при снижении скорости
• Повышенный шум качения ("гул") от колес
• Увеличенный расход топлива
• Видимый пригиб боковины шины при осмотре

Действия для устранения:

1. Измерьте давление манометром во всех шинах (включая запаску)
2. Сравните показатели с рекомендованными значениями для авто (указаны на стойке двери/лючке бензобака)
3. Подкачайте шины до нормы компрессором
4. Проверьте покрышки на предмет повреждений (грыжи, порезы)
5. Повторите тестовую поездку для оценки изменений

Последствия длительной эксплуатации	Риск для рулевой рейки
Перегрев и "лохматость" протектора	Ускоренный износ демпфера рейки
Деформация корда шины	Разрушение опорных втулок
Разрушение боковин	Появление люфта в зубчатой паре

Важно: Регулярно проверяйте давление (раз в 2 недели) перед поездкой на холодных шинах. Разница в 0.3 атм между колесами одной оси уже может вызывать вибрации.

Проверка состояния опорных втулок стабилизатора

Изношенные втулки стабилизатора напрямую влияют на появление стука в рулевой рейке, так как люфт в подвеске передает ударные нагрузки на рулевой механизм. Неисправность проявляется характерным глухим стуком при проезде неровностей на малой скорости, особенно при движении поребрикам или рельсам.

Для диагностики поднимите автомобиль на подъемнике или используйте смотровую яму, обеспечив свободный доступ к стабилизатору поперечной устойчивости. Визуально оцените целостность резины – трещины, расслоения и разрывы свидетельствуют о необходимости замены. Особое внимание уделите зонам контакта с кронштейнами.

Методы проверки на месте

При отсутствии подъемника воспользуйтесь монтировкой:

• Люфт в креплениях – установите ломик между стабилизатором и рычагом подвески, аккуратно покачивайте вверх-вниз. Чрезмерный ход или стук укажут на износ.
• Контроль зазора – измерьте щупом расстояние между внутренней поверхностью втулки и стабилизатором. Превышение 1-2 мм (точное значение уточняйте в мануале авто) требует замены.

Дополнительные признаки неисправности:

1. «Увод» автомобиля в сторону при торможении
2. Продольные потертости на поверхности стабилизатора в зоне втулок
3. Следы отслоившейся резины внутри крепежных хомутов

Состояние втулки	Визуальные признаки	Рекомендуемое действие
Норма	Резина эластичная, без трещин, плотно облегает стабилизатор	Контроль при ТО
Начальный износ	Мелкие трещины до 2 мм, незначительная деформация	Замена в плановом порядке
Критичный износ	Сквозные разрывы, отслоение резины, металлический контакт	Немедленная замена

При замене используйте только оригинальные или рекомендованные производителем комплектующие – несоответствие геометрии или жесткости резины приведет к ускоренному выходу детали из строя. Обязательно затягивайте крепежные болты с моментом, указанным в сервисной документации, чтобы исключить деформацию втулок.

Анализ люфта рулевой колонки на карданном соединении

Люфт в карданном соединении рулевой колонки проявляется как заметный свободный ход руля без отклика колес, сопровождающийся глухими стуками при езде по неровностям или резких поворотах. Этот элемент передает усилие от рулевого колеса к рейке через шарнирное соединение, и его износ напрямую влияет на точность управления.

Основные причины возникновения люфта связаны с механическим разрушением компонентов кардана: выработка в шлицевом соединении, износ игольчатых подшипников крестовины, ослабление затяжки резьбовых соединений или деформация валов. Регулярная диагностика на подъемнике с покачиванием руля и визуальным контролем узла обязательна при любых признаках неисправности.

Методы диагностики и устранения люфта

Для точного определения источника люфта выполните следующие действия:

1. Зафиксируйте автомобиль на подъемнике с вывешенными передними колесами.
2. Покачивайте рулевое колесо влево-вправо с небольшой амплитудой.
3. Контролируйте руками:
   • Шлицевое соединение – осевое смещение валов
   • Крестовину – зазор в подшипниках при повороте кардана
   • Крепежные болты – проворачивание или следы коррозии

Признак неисправности	Способ устранения
Зазор в шлицах > 0,5 мм	Замена карданного вала в сборе
Хруст/заедание крестовины	Прессовка новых игольчатых подшипников
Люфт резьбовых соединений	Замена контрагаек или стопорных шайб

Важно: После ремонта обязательна проверка угла установки кардана – перекосы ускоряют износ. При замене узла используйте только оригинальные или сертифицированные аналоги – дефекты в этом элементе критичны для безопасности.

Диагностика шарниров рулевых тяг на предмет износа

Для выявления люфта в шаровых шарнирах тяг потребуется смотровая канава, эстакада или подъемник. Предварительно снимите пластиковые защиты двигателя (при наличии), чтобы обеспечить доступ к узлам рулевого механизма. Автомобиль должен стоять на ровной поверхности с вывешенными передними колесами.

Проверку выполняют два человека: один раскачивает рулевое колесо влево-вправо на 10-15° от нейтрального положения, второй контролирует соединения. Руки диагноста должны касаться одновременно рулевой тяги, наконечника и маятникового рычага (если предусмотрено конструкцией) для фиксации вибраций.

Методы выявления неисправности

• Визуальный осмотр: ищите разрывы пыльников, подтеки смазки, коррозию.
• Контроль осевого люфта: зафиксируйте тягу монтировкой, попытайтесь сместить её вдоль оси – допустимый зазор не превышает 1.5 мм.
• Проверка вертикального люфта: покачивайте тягу вверх-вниз при отжатой шаровой опоре – стук указывает на критический износ.

Признак неисправности	Последствия игнорирования
Металлический стук при проезде неровностей	Деформация посадочных гнёзд, разрушение узла
Вибрация руля на скорости	Ускоренный износ шин и подшипников ступиц
«Провалы» при повороте руля	Потеря контроля над управлением

1. Затяните резьбовые соединения моментом, указанным производителем (обычно 50-80 Н·м).
2. Замените деформированные или повреждённые пыльники – их герметичность предотвращает попадание абразива.
3. При превышении допустимого люфта установите новые тяги с последующей обязательной регулировкой развала-схождения.

Используйте только сертифицированные запчасти – дешёвые аналоги часто имеют уменьшенный ресурс. После замены проведите тест-драйв по неровной дороге для подтверждения устранения стука.

Износ пыльников рулевой рейки и последствия

Пыльники рулевой рейки – резиновые или полиуретановые гофрированные чехлы, герметично защищающие внутренние полости механизма от внешних воздействий. Они фиксируются хомутами на корпусе рейки и тягах, сохраняя смазку на зубчатом зацеплении и направляющих втулках, а также блокируя попадание абразивных частиц (песок, грязь, соль) и влаги.

Нарушение целостности пыльников происходит из-за естественного старения резины, механических повреждений (камни, бордюры), воздействия химических реагентов (масло, растворители) или экстремальных температур. Трещины, разрывы или ослабление хомутов приводят к разгерметизации узла.

Последствия повреждённых пыльников

• Вымывание смазки: Вода и моющие средства проникают внутрь, смывая консистентную смазку с зубьев рейки и шестерни.
• Абразивный износ: Песок и грязь попадают в зацепление, работая как "наждак". Это вызывает ускоренный износ зубьев рейки, шестерни, поджимной втулки и опорных вкладышей.
• Коррозия: Влага провоцирует ржавчину на стальных деталях (особенно на рейке), что усиливает износ и может привести к заклиниванию.
• Появление стука: Возникающий из-за износа или коррозии люфт в зацеплении или втулках проявляется характерным стуком в рулевой колонке, особенно на неровностях.
• Утечка гидравлической жидкости (в ГУР): В рейках с гидроусилителем грязь повреждает сальники штоков, приводя к течи жидкости и отказу усилителя.
• Полный выход рейки из строя: Без своевременного ремонта прогрессирующий износ или коррозия делают ремонт невозможным – требуется дорогостоящая замена узла.

Признак проблемы	Возможное последствие
Трещины/разрывы на гофре	Начало проникновения грязи и влаги
Следы смазки на пыльнике	Вымывание смазки из корпуса рейки
Стук при повороте руля	Критический износ зубьев или втулок
Пятна жидкости под авто (ГУР)	Повреждение сальников штоков рейки

Ключевое значение имеет регулярная визуальная проверка пыльников (хотя бы раз в 3 месяца или после езды по бездорожью). Обнаружение даже мелких трещин, разрывов или следов смазки требует немедленной замены пыльников и диагностики состояния рейки. Своевременная замена дешёвых пыльников предотвращает капитальный ремонт или замену всей рулевой рейки.

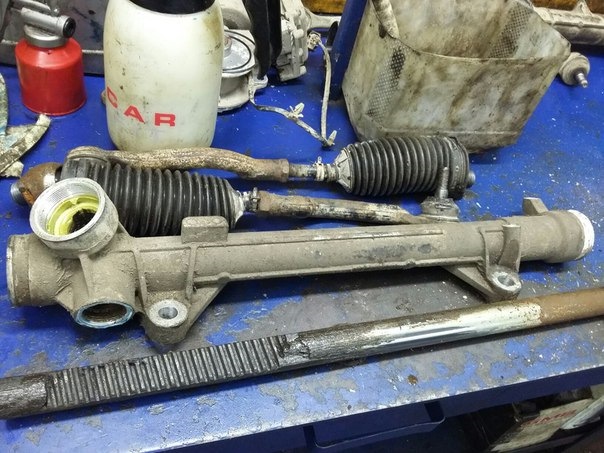

Коррозия зубчатой рейки механизма

Коррозия рабочей поверхности зубчатой рейки возникает из-за нарушения герметичности защитных пыльников или сальников рулевого механизма. Вода, дорожные реагенты и грязь проникают внутрь узла, вступая в химическую реакцию с металлом. Особенно опасны микротрещины на хромированном покрытии рейки – они становятся очагами ускоренного ржавления.

Разрушение металла изменяет геометрию зубьев рейки и шестерни, создавая люфт и заедание при повороте руля. Характерный стук появляется из-за ударных нагрузок при движении по неровностям: повреждённые участки не обеспечивают плавного зацепления, вызывая биение в рулевом валу. Прогрессирующая коррозия увеличивает механический износ пары "рейка-шестерня", а в критических случаях приводит к заклиниванию.

Способы устранения и ремонта

Диагностика: Визуальный осмотр через отогнутые пыльники (требуется снятие защиты) выявляет очаги ржавчины, сколы покрытия и глубину повреждений. Обязательно проверяется целостность всех уплотнений и наличие смазки внутри картера.

• Замена уплотнений: При незначительной коррозии (поверхностная ржавчина без потери металла) достаточно заменить пыльники, сальники, промыть механизм и залить новую консистентную смазку.
• Шлифовка и восстановление покрытия: Рейку демонтируют, удаляют коррозию абразивной обработкой, наносят гальваническое хромирование или эпоксидные составы для восстановления поверхности. Требует высокой точности для сохранения профиля зубьев.
• Замена рейки: При глубокой коррозии с выкрашиванием зубьев или деформацией вала единственным надёжным решением является установка новой или восстановленной детали в сборе.

Важно: После ремонта обязательна регулировка зацепления рейки и шестерни, проверка усилия на руле и герметичности узла. Профилактика включает регулярную диагностику пыльников и обработку резьбовых соединений антикором.

Деформация картера рулевого механизма

Деформация картера рулевой рейки возникает вследствие критических механических воздействий, например, при наезде на препятствие на высокой скорости, ДТП или сильных ударах по подвеске. Искривление корпуса нарушает соосность внутренних компонентов, вызывая не только стук, но и заклинивание вала или неравномерный износ зубьев рейки.

Нарушение геометрии картера приводит к утечке гидравлической жидкости (в рейках с ГУР) и разгерметизации пыльников. Это провоцирует коррозию направляющих втулок и штока, что усугубляет люфт и вибрации на руле. Диагностируется деформация визуальным осмотром на подъёмнике, замером отклонений специнструментом или эндоскопией внутренних поверхностей.

Причины и методы устранения

Основные причины деформации:

• Ударные нагрузки на рулевые тяги или корпус рейки (попадание в ямы, столкновения)
• Некачественный ремонт с применением кувалд при демонтаже
• Коррозионное ослабление металла картера

Способы ремонта:

1. Замена картера: Единственный надёжный метод при сильных повреждениях. Требует полного демонтажа механизма.
2. Правка на прессе: Применима для незначительных искривлений, но требует ювелирной точности и последующей проверки геометрии.
3. Установка ремонтного комплекта: После восстановления картера необходима замена сальников, втулок и уплотнителей.

Признак деформации	Последствия без ремонта
Стук при повороте руля	Разрушение шестерни рейки
Течь сальников	Коррозия штока и задиры на зеркале
Тугой ход руля	Заклинивание механизма

Важно: После правки или замены картера обязательна регулировка развала-схождения. Игнорирование деформации приводит к ускоренному износу шин и потере управляемости автомобиля.

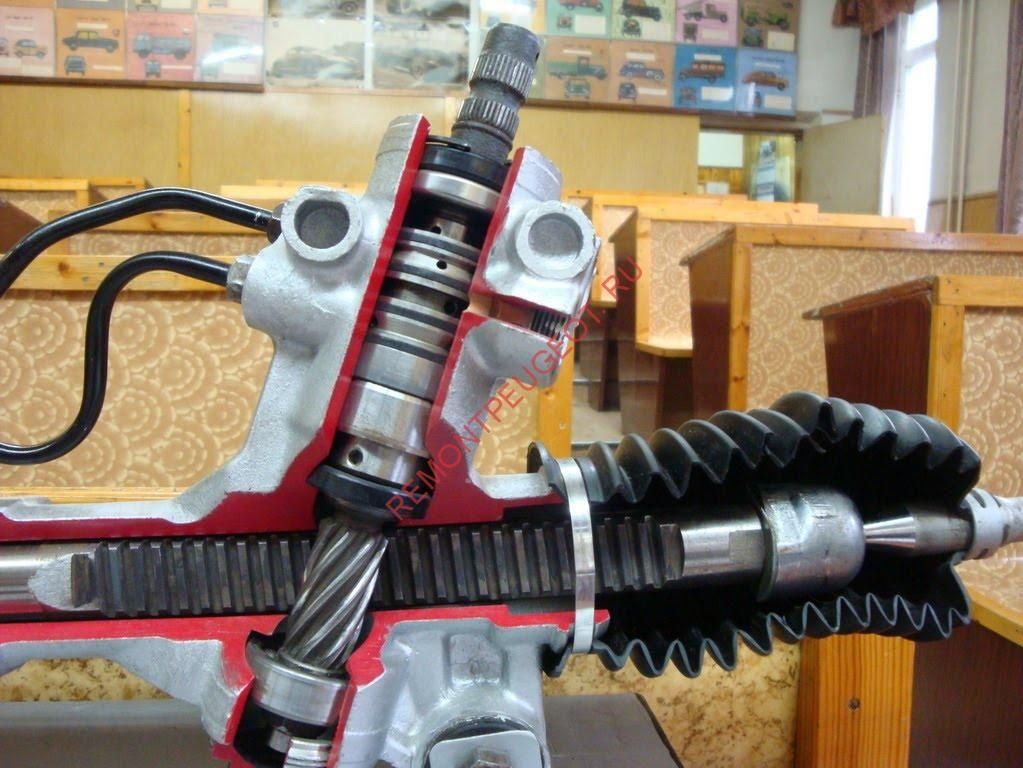

Зазор в червячно-реечном зацеплении

Зазор в червячно-реечном зацеплении – критический дефект рулевой рейки, проявляющийся характерным стуком при движении по неровностям или повороте руля на месте. Он возникает вследствие износа или нарушения регулировки контактной пары "червячный вал – зубчатая рейка", отвечающей за преобразование вращения руля в линейное перемещение тяг.

Увеличенный зазор приводит к потере точности управления, "пустоте" руля и ускоренному разрушению сопрягаемых деталей из-за ударных нагрузок. Без своевременного устранения проблема прогрессирует, создавая угрозу безопасности и провоцируя выход из строя других элементов рулевого механизма.

Причины и методы устранения зазора

Основные причины возникновения зазора:

• Естественный износ зубьев рейки и червячного вала: Возникает при длительной эксплуатации из-за трения и ударных нагрузок. Твердость поверхностей снижается, геометрия зубьев нарушается.
• Износ или деформация регулировочной втулки (сухаря): Пластиковая или металлокерамическая втулка, прижимающая рейку к червяку, теряет форму или разрушается, снижая усилие поджатия.
• Ослабление регулировочного узла: Потеря момента затяжки регулировочной гайки (контргайки) из-за вибраций или некачественного предыдущего ремонта.
• Деформация корпуса рейки или вала: Возникает после сильных ударов (наезд на препятствие, ДТП), нарушающих соосность и геометрию зацепления.
• Коррозия рабочих поверхностей: Попадание влаги через поврежденные пыльники приводит к ржавлению зубьев рейки и вала, ускоряя износ.

Способы устранения зазора:

Причина	Метод ремонта	Особенности
Ослабление регулировки	Регулировка зацепления	Подтяжка регулировочного винта/гайки с контролем усилия на руле и отсутствия закусывания. Требует точности.
Износ регулировочной втулки (сухаря)	Замена втулки	Установка новой втулки (пластиковой, капролоновой, металлокерамической) с последующей регулировкой.
Умеренный износ зубьев рейки/вала	Переворот рейки или замена пары	Использование нерабочего участка зубьев рейки (если конструкция позволяет) или замена рейки/вала в сборе.
Сильный износ/выработка, коррозия, деформация	Замена рулевой рейки в сборе	Наиболее надежное решение при значительных повреждениях. Требует установки новой или качественно восстановленной рейки.

Важно: Регулировка зацепления – временная мера при начальном износе. Сильно изношенные детали регулировкой не восстановить – она лишь ускорит окончательный выход из строя. После любого ремонта обязательна проверка углов установки колес (сход-развала). Пренебрежение ремонтом зазора ведет к ускоренному износу шин, шаровых опор, наконечников рулевых тяг и потере контроля над автомобилем.

Износ втулок направляющих рейки

Втулки направляющих рулевой рейки выполняют роль опорных элементов, центрирующих рейку внутри корпуса и обеспечивающих её плавное перемещение при повороте руля. Эти детали постоянно подвергаются нагрузкам от вибраций, ударов и трения, что неизбежно ведет к их механическому износу.

Основным признаком износа втулок является характерный стук в районе рулевой рейки, особенно заметный при движении по неровностям или резком повороте руля. Зазор, образующийся из-за разрушения втулок, приводит к люфту рейки, ухудшению реакции на руление и ускоренному износу сопряженных деталей.

Причины и последствия износа

Ключевые факторы, ускоряющие разрушение втулок:

• Естественный износ от длительной эксплуатации и трения поверхности рейки о втулку
• Агрессивная езда по бездорожью или разбитым дорогам с постоянными ударными нагрузками
• Недостаток смазки внутри картера рейки, вызывающий сухое трение
• Попадание абразивной грязи через поврежденные пыльники рулевых тяг

Без своевременного ремонта последствия усугубляются:

1. Усиление стука и вибрации на руле
2. Разбивание посадочных мест в корпусе рейки
3. Перекос рейки и закусывание при поворотах
4. Деформация зубчатого сектора или вала

Способы ремонта

Для устранения проблемы применяются два метода:

Метод	Технология	Особенности
Замена втулок	Установка новых оригинальных или ремонтных втулок увеличенной толщины	Требует прецизионного растачивания посадочных мест под размер
Установка втулок с регулировкой	Монтаж разрезных втулок с регулировочным винтом для компенсации зазора	Позволяет подтягивать рейку в процессе эксплуатации

Важно: При сильном износе корпуса рейки требуется замена узла в сборе. После ремонта обязательна проверка углов установки колес.

Недостаток смазки в механизме рулевой рейки

Недостаточное количество или полное отсутствие смазки внутри рулевой рейки – частая причина стука и ускоренного износа. Смазочный материал снижает трение между зубьями рейки и ведущей шестерней, защищает уплотнения и подшипники от сухого трения, обеспечивает плавность хода. При его дефиците металлические компоненты начинают контактировать "на сухую", что провоцирует ударные нагрузки и характерные звуки.

Постепенное вымывание или высыхание смазки приводит к увеличению зазоров в зацеплении, появлению люфта, вибрации на руле и металлическому лязгу при поворотах колес, особенно на неровностях или при резком перекладывании руля. Длительная эксплуатация в таком режиме вызывает критический износ зубьев рейки, шестерни, втулок и деформацию валов, что потребует дорогостоящего ремонта или замены узла.

Причины и устранение проблемы

• Разгерметизация пыльников: Трещины или пробои в защитных чехлах (гофрах) позволяют воде, грязи и реагентам вымывать консистентную смазку. Устранение: Замена пыльников, тщательная промывка механизма и закладка новой смазки (обычно литиевой высокотемпературной).
• Естественное старение смазки: Со временем смазка теряет свойства, расслаивается или высыхает. Устранение: Разборка рейки (или частичная через технологические отверстия), удаление старого состава, нанесение свежей смазки, рекомендованной производителем.
• Неправильное обслуживание: Использование несовместимой или некачественной смазки при предыдущем ремонте, недостаточный объем закладки. Устранение: Полная ревизия узла, очистка и нанесение правильной смазки в требуемом количестве.
• Износ сальников: Поврежденные сальники не удерживают смазку внутри корпуса рейки. Устранение: Замена сальников совместно с пополнением смазочного материала.

Важно: Просто добавление смазки без устранения первопричины (порванные пыльники, сальники) даст кратковременный эффект. При сильном износе зубьев рейки/шестерни из-за работы "на сухую" смазка не устранит стук – потребуется реставрация или замена поврежденных деталей.

Разрушение опорных подшипников вала рейки

Основной причиной разрушения опорных подшипников вала рулевой рейки является длительная эксплуатация в условиях высоких нагрузок и вибраций. Негативно влияют агрессивная езда по неровным дорогам, ударные нагрузки от попадания в ямы, а также недостаток или деградация смазочного материала внутри узла. Постепенно в подшипниках возникают усталостные трещины, скалываются сепараторы, разрушаются тела качения.

Неисправность проявляется отчетливым металлическим стуком или хрустом в районе рулевой колонки при повороте руля на месте или на малой скорости, особенно при проезде неровностей. Стук усиливается при нажатии на руль вверх-вниз. Люфт вала рейки увеличивается, что приводит к ухудшению точности управления и "ватности" руля.

Диагностика и ремонт

Для точного определения состояния подшипников требуется демонтаж и разборка рулевой рейки. Косвенным признаком служит наличие осевого люфта вала при покачивании рулевого вала в сборе (проверяется на снятом механизме).

1. Демонтаж рейки: Снятие механизма с автомобиля.
2. Разборка: Распрессовка корпуса, извлечение вала рейки с подшипниками.
3. Дефектовка: Осмотр посадочных мест вала и корпуса на предмет задиров. Обязательная замена разрушенных подшипников комплектом (оба опорных).
4. Замена подшипников: Установка новых подшипников с соблюдением посадочных натягов. Использование рекомендованной смазки.
5. Сборка и регулировка: Предварительный натяг подшипников задается регулировочной гайкой/шайбой для устранения осевого люфта вала без закусывания.
6. Установка: Монтаж рейки на автомобиль, проверка углов установки колес.

Важно: Использовать только оригинальные или качественные аналоги подшипников. Недостаточный или избыточный натяг после сборки приведет к быстрому повторному разрушению или заклиниванию.

Признак неисправности	Последствия игнорирования
Стук при повороте руля	Усиление разрушения подшипников, появление задиров на валу
Осевой люфт вала рейки	Рост люфта руля, ухудшение управляемости
Хруст в рулевой колонке	Заклинивание подшипника, поломка вала или зубьев рейки

Износ зубьев на приводной шестерне

Износ зубьев приводной шестерни – критическая неисправность, напрямую влияющая на точность управления автомобилем. Шестерня преобразует вращение рулевого вала в линейное движение рейки, и повреждение её профиля нарушает этот процесс, вызывая люфты и удары.

Зубья контактируют с зубчатым сектором рейки под постоянной нагрузкой. Даже незначительная деформация или скол нарушает плавность зацепления, что проявляется характерным металлическим стуком при повороте руля на месте или на малой скорости.

Основные причины и методы устранения

Причины износа:

• Естественный износ: Длительная эксплуатация приводит к механическому стиранию металла, особенно при отсутствии регулярного обслуживания.
• Дефицит смазки: Высыхание, вымывание или изначальный недостаток консистентной смазки в картере рейки увеличивает трение.
• Загрязнение узла: Попадание абразивных частиц (песок, металлическая стружка) из-за повреждения пыльников действует как абразив.
• Некачественный ремонт/запчасти: Установка шестерни из мягкого металла или с нарушенной термообработкой.
• Перегрузки: Частая езда по неровностям, удары по колесам (например, при наезде на бордюр).

Способы устранения:

1. Замена шестерни: Наиболее эффективный метод. Требует разборки рейки, демонтажа старой шестерни и запрессовки новой с точным позиционированием.
2. Замена рулевой рейки в сборе: Рекомендуется при сильном износе или экономической нецелесообразности ремонта (особенно на современных моделях с ЭУР).
3. Регулировка зацепления (временная мера): На некоторых рейках эксцентриковая втулка позволяет подтянуть шестерню к рейке, компенсируя небольшой износ. Перетяжка вызывает закусывание руля и ускоряет разрушение зубьев.

Симптом при износе	Последствие игнорирования
Стук в передней подвеске при движении по неровностям	Усиление вибраций на руле, разрушение смежных деталей (опорные втулки, валы)
Люфт руля, "пустое" вращение без реакции колес	Резкое снижение точности управления, опасность ДТП
Заклинивание или провалы при повороте	Полный отказ рулевого управления

Важно: Ремонт требует высокой квалификации и специнструмента. После замены шестерни обязательна регулировка зацепления и проверка герметичности пыльников. Использование оригинальных или проверенных аналоговых запчастей гарантирует долговечность ремонта.

Неправильная регулировка зацепления рейки-шестерни

Основной причиной стука при некорректной регулировке является критический зазор между зубьями шестерни и рейкой. Этот люфт провоцирует ударные нагрузки при резких поворотах руля или движении по неровностям. Звук чаще проявляется на малых скоростях и сопровождается ощутимой вибрацией на рулевом колесе.

Недостаточный натяг также опасен: перетяжка вызывает закусывание руля, перегрев узла и ускоренный износ зубчатой пары. При этом усилие на руле резко возрастает, а механизм начинает "фонировать" протяжным воем при вращении штурвала. Оба сценария требуют немедленной диагностики.

Диагностика и устранение проблемы

Для проверки зацепления выполните следующие действия:

1. Поднимите автомобиль на подъемнике, обеспечив свободное вращение колес.
2. Зафиксируйте руль в центральном положении.
3. С помощью люфтомера измерьте суммарный зазор в зацеплении (норма: 0.1–0.3 мм).
4. Проверьте усилие проворачивания вала шестерни динамометрическим ключом.

Процедура регулировки:

• Отыщите регулировочный винт на корпусе рейки (обычно закрыт контргайкой).
• Ослабьте контргайку ключом, затем вращайте винт по часовой стрелке для уменьшения зазора.
• Каждые 15° поворота винта проверяйте вращение руля – он должен двигаться без заеданий.
• Затяните контргайку с моментом 25–40 Н·м (точное значение уточняйте в мануале авто).

Симптом при ошибке	Последствия
Слишком слабая затяжка	Усиление стука, риск скола зубьев
Чрезмерная затяжка	Деформация втулок, перегрев сальников

После регулировки обязательна проверка на ходу: руль должен вращаться плавно без гула и заклиниваний. Если стук сохраняется – вероятны скрытые дефекты (выработка втулок, изогнутый вал, трещины на зубьях). В таких случаях требуется демонтаж и дефектовка рейки.

Ослабление крепления рулевого механизма к кузову

Ослабление креплений рулевой рейки к кузову автомобиля является одной из распространённых причин возникновения стука. Кронштейны и болты крепления со временем могут терять необходимый момент затяжки из-за постоянных вибраций и ударных нагрузок, действующих на подвеску в процессе эксплуатации. Это приводит к появлению люфта и характерному металлическому стуку, особенно заметному при движении по неровностям или резком повороте руля.

Незафиксированный должным образом механизм начинает смещаться относительно точек крепления, создавая ударные нагрузки на элементы кузова и усиливая износ самой рейки. Игнорирование проблемы усугубляет ситуацию: вибрации разрушают посадочные места кронштейнов, а ударные нагрузки могут повредить корпус рейки или зубчатую передачу.

Диагностика и устранение

Для проверки креплений необходимо выполнить следующие действия:

1. Зафиксировать автомобиль на подъёмнике или смотровой яме.
2. Визуально осмотреть кронштейны и места крепления на предмет трещин или деформации.
3. С помощью динамометрического ключа проверить момент затяжки всех крепёжных болтов (точные значения указаны в технической документации авто).
4. При выявлении ослабленных соединений – произвести затяжку до номинального момента.

Если при затяжке болты проворачиваются без усилия или обнаружены повреждения резьбы/кронштейнов, требуется:

• Заменить деформированные кронштейны.
• Восстановить сорванную резьбу (нарезка новой, установка ввёртышей).
• При сильной коррозии или разрушении точек крепления на кузове – провести ремонт усилительными накладками.

После ремонта обязательна проверка углов установки колес, так как смещение рейки могло повлиять на параметры развала-схождения.

Проверка болтов крепления рулевых тяг

Ослабление болтов крепления рулевых тяг к рейке или поворотным кулакам – частая причина появления стука, особенно после ремонта подвески или замены компонентов рулевого управления. Недостаточный момент затяжки или постепенное самоотвинчивание из-за вибраций приводят к возникновению люфта в соединении, что проявляется характерными металлическими щелчками или глухими ударами при проезде неровностей и поворотах руля.

Для диагностики необходимо последовательно проверить состояние и затяжку всех крепежных элементов рулевых тяг: внутреннего болта/гайки (соединяющего тягу с рейкой) и наружной гайки шарового шарнира (крепящей тягу к поворотному рычагу ступицы). Используйте динамометрический ключ для точного контроля момента, указанного производителем автомобиля.

Порядок проверки и устранения неисправности:

1. Визуальный осмотр: Проверьте болты/гайки на отсутствие видимой деформации, срыва резьбы или следов коррозии.
2. Проверка момента затяжки:
   • Зафиксируйте контргайку (если предусмотрена конструкцией) на внутреннем шарнире тяги.
   • Проверьте момент затяжки основной гайки внутреннего шарнира на рейке.
   • Проверьте момент затяжки гайки шарового шарнира на поворотном кулаке.
3. Подтяжка (при необходимости): Если момент ниже нормы, осторожно подтяните болты/гайки до требуемого значения. Избегайте превышения момента!
4. Замена крепежа: При обнаружении деформации, повреждения резьбы или коррозии, ослабляющей соединение, болты/гайки подлежат обязательной замене на новые. Используйте крепеж рекомендованной прочности.
5. Контроль после подтяжки/замены: После выполнения работ проведите тестовую поездку для проверки исчезновения стука. Повторно проверьте момент затяжки через 100-200 км пробега.

Механические повреждения рейки при ударе

Прямые механические повреждения рулевой рейки возникают при наезде на препятствия или ДТП, когда ударная нагрузка передается на рулевой механизм через колеса или элементы подвески. Деформация корпуса рейки, изгиб вала или трещины в крепежных узлах нарушают соосность деталей и геометрию системы.

Характерные признаки включают заклинивание руля при повороте, неравномерный износ резины и вибрацию на скорости. Наиболее уязвимы участки крепления рейки к кузову и зона соединения с рулевыми тягами, где концентрируются напряжения.

Типы повреждений и методы устранения

Основные дефекты после ударов:

• Прогиб корпуса рейки – вызывает перекос зубчатого механизма и неравномерный износ. Требует замены корпуса или всей сборки.
• Деформация направляющих втулок – приводит к люфту вала. Устраняется заменой втулок с калибровкой посадочных мест.
• Сколы зубьев на рейке/шестерне – создают стук и рывки руля. Необходима замена пары "шестерня-рейка".

Повреждение	Диагностика	Решение
Изгиб вала рейки	Замер биения индикатором	Замена вала с последующей регулировкой
Трещины в корпусе	Визуальный осмотр, опрессовка	Аргонная сварка или замена узла
Срыв резьбы креплений	Контроль моментом затяжки	Восстановление резьбы или замена кронштейнов

Важно: После сильных ударов обязательна проверка состояния подрамника и рулевых тяг – их деформация усугубляет нагрузку на рейку. При замене поврежденных деталей используйте только оригинальные запчасти или сертифицированные аналоги, так как несоответствие допусков вызовет ускоренный износ.

Тестирование стука на месте без демонтажа

Предварительную диагностику рулевой рейки проводят для локализации источника стука без снятия узла. Это позволяет исключить другие компоненты подвески и рулевого управления.

Тестирование помогает сузить круг возможных причин, но не гарантирует точную диагностику скрытых дефектов. При серьезных подозрениях на износ внутренних элементов потребуется демонтаж.

Порядок проверки

• Фиксация колес: Затяните стояночный тормоз, установите противооткатные упоры под колеса
• Помощник в салоне: Ассистент быстро поворачивает руль влево-вправо (±30° от центра) при работающем двигателе
• Контроль точек прослушивания:
  • Сверху: рулевая колонка в салоне (исключить люфт карданчика)
  • Спереди: зоны крепления рейки к подрамнику
  • Снизу: область пыльников рейки (признак износа направляющих втулок)

Характер стука	Вероятная причина
Глухой удар под ногами	Ослабление крепежных болтов рейки
Металлический лязг в передней части	Износ опорной втулки или поджимной гайки
Щелчки при повороте руля	Деформация зубьев рейки/шестерни

Дополнительные проверки: Осмотр пыльников на целостность (вытекание смазки), проверка уровня жидкости ГУР, оценка свободного хода руля при заглушенном двигателе. Люфт более 10 мм указывает на критический износ.

Метод прослушивания стука с помощником

Привлеките помощника для вращения рулевого колеса влево-вправо на небольшой угол (10-30 градусов) при выключенном двигателе. Сами расположитесь в подкапотном пространстве или под автомобилем на смотровой яме/подъемнике. Колеса должны быть вывешены для исключения посторонних шумов от покрышек.

Сосредоточьтесь на последовательной проверке ключевых узлов: центральной части рейки, рулевых тяг, креплений к кузову и пыльников. Используйте автомобильный стетоскоп или металлический штырь для точной локализации источника звука через тактильные ощущения и усиление акустики.

1. Подготовка: Зафиксируйте автомобиль противооткатными упорами, поднимите на подъемнике
2. Прослушивание:
   • Помощник плавно раскачивает руль в зоне появления стука
   • Диагност последовательно прикладывает стетоскоп к:

     Точка проверки	Возможная неисправность
     Крепление рейки к подрамнику	Ослабленные болты, разрушенные втулки
     Центральный картер рейки	Износ направляющей втулки, деформация вала
     Рулевые тяги у пыльников	Выработка шарниров, повреждение пыльника

3. Фиксация особенностей: Отмечайте зависимость стука от:
   • Направления поворота руля
   • Температуры механизма (холодный/прогретый)
   • Наличия нагрузки (при вывешенных/опущенных колесах)

Ошибки метода: Не путайте стук рейки со звуками изношенных подшипников ступиц или шаровых опор. Для дифференциации попросите помощника покачать руль при опущенных колесах – посторонние шумы от ходовой части изменят интенсивность.

Диагностика на подъемнике – детальный осмотр снизу

После установки автомобиля на подъемник и снятия защиты двигателя (при наличии) приступают к визуальному и тактильному контролю рулевой рейки и сопряженных элементов. Основное внимание уделяется поиску люфтов, следов утечек рабочей жидкости или смазки, а также механических повреждений корпуса, пыльников, крепежных элементов.

Проверка начинается с надежной фиксации рулевого колеса в положении "прямо". Это исключает самопроизвольное вращение и обеспечивает точность оценки зазоров. Последовательно исследуются точки крепления рейки к подрамнику или кузову – болты должны быть затянуты с регламентным моментом, резинометаллические опоры (сайлентблоки) не иметь разрывов резины, расслоения или чрезмерного износа.

Ключевые этапы осмотра

Тщательная диагностика включает следующие манипуляции:

• Контроль пыльников: Осмотр на целостность (трещины, порезы, разрывы) и плотность прилегания хомутов. Проверка наличия смазки внутри путем аккуратного сжатия гофры – вытекание густой смазки или попадание внутрь грязи указывает на повреждение.
• Выявление люфтов:
  • Осевой люфт рейки: Фиксация штока рейки рукой или монтажкой и покачивание его вдоль оси (влево-вправо) при зафиксированном руле. Чрезмерный свободный ход указывает на износ опорных втулок или подшипников.
  • Люфт в зубчатом зацеплении: Вращение рулевого вала (или тяги) при зафиксированных колесах помогает выявить стук/зазор между шестерней и зубчатой рейкой.
  • Люфт в шарнирах рулевых тяг и наконечников: Покачивание тяг в вертикальной и горизонтальной плоскости для обнаружения износа шаровых элементов.
• Поиск утечек гидравлики (для ГУР): Осмотр корпуса рейки, трубок высокого давления, возвратных шлангов, сальников штоков на предмет мокрых подтеков масла. Особое внимание – зонам соединений и уплотнений.
• Проверка состояния рулевых тяг и наконечников: Оценка целостности резьбы, отсутствия деформаций, состояния резьбовых втулок (муфт) для регулировки схождения.

Использование дополнительных инструментов: Для объективной оценки применяют динамометрический ключ (проверка момента затяжки крепежа), стетоскоп или металлический прут (локализация источника стука путем прикладывания к корпусу рейки при покачивании руля помощником), фонарь для подсветки труднодоступных мест. Результаты осмотра документируются для определения необходимого объема ремонта или замены узлов.

Применение стетоскопа механика для точной локализации

Стетоскоп механика – ключевой инструмент для выявления источника стука в рулевой рейке, особенно когда визуальный осмотр не дает результатов. Он позволяет различить малейшие вибрации и посторонние звуки, точно определяя проблемный узел: внутренние сальники, втулки, зубчатую рейку или шарниры рулевых тяг. Без этого устройства диагностика часто сводится к догадкам, что ведет к неоправданной замене деталей и лишним затратам.

Принцип работы основан на передаче звуковых волн от металлических поверхностей через зонд к наушникам диагноста. Это усиливает акустические сигналы, выделяя стук на фоне общего шума работающего двигателя и подвески. Важно проверять компоненты на разных режимах: при статичном положении колес, их повороте влево-вправо и легком покачивании руля – это активирует разные части рейки.

Алгоритм диагностики стетоскопом

1. Подготовка авто: Установите машину на подъемник/смотровую яму, зафиксируйте ручной тормоз. Запустите двигатель (для ГУР/ЭУР).
2. Поиск точек контакта:
   • Корпус рейки (центральная часть)
   • Рулевые тяги возле пыльников
   • Крепления рейки к подрамнику
   • Насос ГУР и шланги (при наличии)
3. Фиксация звука: Приложите зонд стетоскопа к каждой точке. Попросите помощника вращать руль от упора до упора с разной скоростью.
4. Идентификация дефекта:

   Характер стука	Вероятная причина
   Резкий металлический щелчок при повороте	Износ зубьев рейки или шестерни
   Глухой удар при смене направления вращения	Люфт в подшипниках вала шестерни
   Постоянное постукивание при езде по неровностям	Разбитые втулки рейки, ослабление креплений
   Скрип/хруст с вибрацией в руле	Повреждение сальников, недостаток смазки

Важно дифференцировать стук рейки от шумов подвески (шаровые опоры, стойки стабилизатора). Если звук четко локализуется на корпусе рейки при отключенных тягах – проблема внутренняя. Для гидравлических реек дополнительно проверяйте насос и магистрали: гул или вой указывают на износ крыльчатки насоса или завоздушивание системы.

Контроль свободного хода рулевого колеса

Свободный ход рулевого колеса – это допустимый люфт (в градусах или миллиметрах), при котором поворот колёс не происходит. Превышение нормы (обычно 10° для легковых авто) свидетельствует о критическом износе компонентов рулевого механизма, включая рейку.

Увеличенный люфт напрямую связан со стуком в рулевой рейке: он возникает из-за образования зазоров между шестернёй и зубчатым сектором, деформации опорных втулок или разрушения подшипников вала. Игнорирование приводит к ускоренному износу деталей и потере управления.

Порядок проверки и устранения неисправностей

Методика замера люфта:

1. Установите колёса прямо, запустите двигатель (для систем с ГУР).
2. Зафиксируйте руль в крайнем положении до начала поворота колёс.
3. Измерьте угол специальным люфтомером или линейкой (по перемещению обода).

Причина люфта	Способ диагностики	Решение
Износ зубьев рейки/шестерни	Визуальный осмотр при разборке, наличие задиров	Замена рейки в сборе
Деформация или износ опорной втулки	Покачивание руля при вывешенных колёсах, стук	Замена втулки, регулировка прижима
Ослабление крепления картера рейки	Проверка моментов затяжки болтов к кузову	Затяжка крепежей до нормы
Износ шарниров рулевых тяг	Люфт наконечников при раскачивании тяги монтировкой	Замена рулевых тяг или наконечников

Важно: После регулировки или замены деталей повторно замерьте люфт. Если стук и превышение нормы сохраняются – требуется углублённая диагностика рейки на стенде.

Проверка углов установки колес перед диагностикой

Неправильные углы установки колес (сход-развал) напрямую влияют на нагрузку на рулевую рейку и могут имитировать или усиливать стук. Перед разборкой узла необходимо исключить этот фактор, так как нарушенные параметры вызывают неравномерный износ резинотехнических элементов и повышенное биение деталей рейки. Диагностика без предварительной проверки развала-схождения часто приводит к неверным выводам о состоянии механизма.

Дефекты углов установки провоцируют ускоренный износ наконечников рулевых тяг и втулок рейки, что проявляется характерным стуком при движении по неровностям. Корректировка параметров схода-развала на стенде иногда полностью устраняет посторонние звуки без замены деталей рулевого управления. Данная процедура обязательна при любых симптомах неисправности рейки.

Порядок действий

1. Визуальный осмотр подвески: проверьте целостность пыльников, отсутствие люфтов в шаровых опорах и наконечниках тяг
2. Контроль давления в шинах: обеспечьте равномерное давление во всех колесах согласно спецификации производителя
3. Проверка свободного хода руля: убедитесь, что люфт не превышает допустимые 10 градусов
4. Замер параметров на стенде: выполните компьютерную диагностику углов установки с учетом требований производителя

Параметр	Влияние на рейку
Неправильный развал	Перегрузка внутренних/внешних элементов рейки
Ошибки схождения	Повышенное трение в центральной части механизма
Разница углов оси поворота	Асимметричный износ втулок и зубчатой пары

Важно: После регулировки обязательно проведите тестовую поездку для оценки остаточных симптомов. Если стук сохраняется – переходите к детальной диагностике рейки с контролем люфтов вала и состояния зубчатого зацепления.

Лабораторный анализ состояния гидравлической жидкости

Лабораторное исследование гидравлической жидкости системы рулевого управления – обязательный этап диагностики при стуке рейки. Анализ выявляет скрытые проблемы, не определяемые визуально, и устанавливает прямую связь между состоянием жидкости и износом деталей рейки.

Отбор пробы производится из бачка ГУР при работающем двигателе после прогрева системы. Требуется 100-150 мл жидкости, помещаемой в чистую химически нейтральную тару. Образец маркируется с указанием пробега автомобиля, срока эксплуатации жидкости и модели рулевого механизма для точной интерпретации результатов.

Ключевые параметры анализа и их влияние на рейку

Лаборатория оценивает следующие критические характеристики жидкости:

• Вязкость (измерение при 40°C и 100°C): Отклонения от нормы указывают на разложение присадок или загрязнение. Низкая вязкость ускоряет износ золотников и насоса.
• Кислотное число (TAN): Рост значения сигнализирует об окислении жидкости. Высокая кислотность вызывает коррозию валов и уплотнений рейки.
• Содержание воды (метод Карла Фишера): Превышение 0.5% объема провоцирует кавитацию, вспенивание и гидроудары, усиливающие стук.
• Металлы в составе (спектрометрия):


  Элемент	Источник износа
  Железо (Fe)	Валы, втулки, корпус рейки
  Алюминий (Al)	Поршни, крышки ГУР
  Медь (Cu)	Подшипники, бронзовые втулки
  Кремний (Si)	Абразивные загрязнения (пыль)

Интерпретация результатов: Высокое содержание железа и алюминия подтверждает износ пар трения рейки. Превышение меди указывает на разрушение втулок. Совокупность завышенного TAN, воды и металлов требует не замены жидкости, а ремонта механизма с последующей промывкой системы.

Устранение стука регулировкой реечного механизма

Регулировка реечного механизма – один из ключевых методов устранения стука, вызванного повышенным зазором между зубьями рейки и приводной шестерней рулевого вала. Этот зазор возникает естественным образом в процессе эксплуатации из-за износа сопрягаемых поверхностей или ослабления регулировочного узла.

Процедура регулировки направлена на компенсацию образовавшегося люфта путем поджатия специального прижимного устройства (обычно плунжера с пружиной) к рейке. Это действие должно выполняться строго в соответствии с регламентом производителя, так как как недостаточное, так и чрезмерное усилие поджатия приводит к негативным последствиям.

Порядок выполнения регулировки

1. Подготовка: Установите автомобиль на ровную площадку, зафиксируйте колеса противооткатными упорами, снимите защитные кожухи рулевой рейки для доступа к регулировочному узлу.
2. Ослабление контргайки: Найдите регулировочный винт (расположен на крышке или корпусе рейки, часто со стороны пассажира) и аккуратно ослабьте его контргайку.
3. Предварительная затяжка: Медленно и плавно закручивайте регулировочный винт по часовой стрелке (обычно на 15-30 градусов), постоянно проверяя усилие на руле.
4. Контроль усилия:
   • Проверните руль от упора до упора – движение должно оставаться плавным, без заеданий.
   • Оцените усилие на руле в средней позиции – оно не должно стать излишне тугим.
   • Стук должен исчезнуть или значительно уменьшиться.
5. Фиксация: Удерживая регулировочный винт от проворота, с требуемым усилием затяните контргайку. Повторно проверьте легкость хода руля и отсутствие стука.

Критическая ошибка	Последствие
Слишком сильное затягивание винта	Чрезмерное трение, быстрый износ рейки и шестерни, тугое вращение руля, перегрев, возможное заклинивание
Недостаточное затягивание винта	Стук не устраняется, продолжается ударный износ зубьев, люфт руля сохраняется
Незатянутая контргайка	Самоотвинчивание регулировочного винта, потеря регулировки, резкое ухудшение управляемости

Важно: Регулировка эффективна только при износе рабочих поверхностей в допустимых пределах и исправности всех опорных втулок/подшипников. Если стук вызван трещинами корпуса, деформацией рейки, критическим износом зубьев, разрушением картера или неисправностью рулевых тяг/наконечников – регулировка не поможет и требуется ремонт или замена рейки.

Особенности регулировки плавающей шестерни

Плавающая шестерня обеспечивает зацепление с зубчатой рейкой через пружинный механизм, компенсирующий естественный износ поверхностей. Её регулировка напрямую влияет на отсутствие стука и люфта руля. Неправильная настройка приводит либо к закусыванию рулевого управления, либо к сохранению ударных нагрузок при движении по неровностям.

Основная задача регулировки – установить оптимальный прижим шестерни к рейке, исключающий осевой люфт без создания избыточного трения. Регулировочный винт с контргайкой расположен на корпусе рейки и воздействует на подпружиненную опору шестерни. Критически важно использовать динамометрический ключ для соблюдения момента затяжки.

Ключевые этапы и параметры регулировки

1. Предварительная подготовка:
   • Очистка регулировочного узла от грязи
   • Контроль состояния пружины и упорного подшипника
2. Последовательность затяжки:
   1. Ослабить контргайку регулировочного винта
   2. Затягивать винт с моментом 0.5-0.7 Н·м до исчезновения люфта
   3. Проверить усилие поворота руля (не должно превышать 25-30 Н)
3. Фиксация результата:
   • Удерживая винт от проворота, затянуть контргайку моментом 35-50 Н·м
   • Повторно проверить ход руля на всех углах поворота

Симптом после регулировки	Вероятная причина	Решение
Руль вращается туго	Избыточный прижим шестерни	Ослабить регулировку на 5-10°
Стук сохраняется	Износ зубьев шестерни/рейки	Замена повреждённых компонентов
Люфт появляется после пробега	Слабая фиксация контргайки	Повторная регулировка с динамометром

Важно: При регулировке руль должен находиться в положении прямолинейного движения. Износ втулок вала шестерни или деформация корпуса рейки требуют предварительного ремонта перед регулировкой. После процедуры обязательна проверка на стенде смирения усилий.

Замена пластиковых втулок направляющей рейки

Износ пластиковых втулок направляющей рейки – частая причина стука при движении по неровностям и люфта руля. Эти элементы обеспечивают плавное скольжение рейки внутри корпуса, компенсируя боковые нагрузки. Деформация, выработка или разрушение втулок приводят к образованию зазора между рейкой и корпусом, что проявляется характерными ударами.

Работу начинают со снятия рулевой рейки с автомобиля – это обязательное условие для качественного доступа к направляющей. Попытки замены втулок без демонтажа узла неэффективны и могут повредить другие компоненты. После извлечения рейки выполняют разборку узла направляющей: откручивают стопорную гайку или болт, снимают прижимную крышку и пружину.

Пошаговая процедура замены

1. Извлечение старых втулок: Разобрав направляющую, аккуратно выбивают или выпрессовывают изношенные пластиковые втулки из посадочных гнезд корпуса. Важно не повредить зеркало направляющей.
2. Очистка посадочных мест: Тщательно удаляют грязь, металлическую стружку и остатки старой втулки с помощью ветоши и очистителя. Заусенцы аккуратно зачищают.
3. Установка новых втулок: Новые втулки смазывают рекомендованной смазкой (чаще всего литолом или специальной силиконовой пастой). Впрессовывают их в корпус направляющей до упора, используя оправку подходящего диаметра. Убеждаются, что элементы встали без перекоса.
4. Сборка и регулировка: Устанавливают пружину и прижимную крышку. Затягивают регулировочный болт/гайку с предварительным моментом, указанным производителем. Проверяют ход рейки: она должна двигаться плавно, без закусываний, но с минимальным люфтом.

Критические моменты:

• Используйте только оригинальные или проверенные аналоги втулок. Некачественный пластик быстро деформируется.
• Обязательно замените регулировочную пружину, если она потеряла упругость – это влияет на прижим.
• После сборки и установки рейки на автомобиль обязательно выполните регулировку схождения колес.

Установка ремонтных бронзовых втулок вместо пластиковых

Замена изношенных пластиковых втулок на бронзовые – распространённое решение для устранения стука в рулевой рейке. Этот метод применяется при критическом износе посадочных мест вала рейки, когда установка новых штатных полимерных втулок не обеспечивает необходимого натяга и зазоры сохраняются.

Бронзовые втулки обладают принципиальными преимуществами: повышенная износостойкость, стабильность геометрии под нагрузкой и устойчивость к температурным деформациям. Они формируют более долговечную и жёсткую опору для рулевого вала по сравнению с пластиком, что напрямую влияет на точность управления и снижение люфта.

Порядок работ и ключевые особенности

1. Демонтаж и диагностика: Рейку снимают с автомобиля, разбирают и тщательно промеряют вал и корпус. Определяют степень износа старых пластиковых втулок и посадочных поверхностей.
2. Подбор ремонтных втулок: Выбираются бронзовые втулки с ремонтным размером, компенсирующим выработку корпуса рейки. Внутренний диаметр втулки подбирается под фактический диаметр вала с учётом необходимого монтажного натяга.
3. Обработка корпуса рейки: Посадочные гнёзда под втулки в корпусе рейки растачиваются (или развёртываются) на специальном станке до точного размера, обеспечивающего плотную запрессовку бронзовых втулок.
4. Запрессовка втулок: Бронзовые втулки аккуратно запрессовываются в подготовленные гнёзда корпуса с использованием оправки для сохранения соосности. Применяется термообработка (нагрев корпуса) для облегчения процесса.
5. Финишная обработка: После запрессовки внутреннее отверстие бронзовых втулок при необходимости доводится развёрткой до рабочего диаметра, обеспечивающего плавное движение вала с минимальным, но стабильным зазором.
6. Сборка и смазка: Вал рейки, зубчатую часть и новые втулки обильно смазывают специальной консистентной смазкой для рулевых реек. Рейку собирают, проверяют плавность хода вала и отсутствие заеданий.

Критические аспекты:

• Точность обработки: Качество расточки корпуса и финишной обработки втулок напрямую определяет соосность, отсутствие биения и долговечность ремонта.
• Смазка: Бронза требует постоянного наличия смазки между валом и втулкой. Недостаток смазки приводит к задирам и ускоренному износу.
• Плавность хода: Правильно установленные втулки обеспечивают плавное перемещение вала без ощутимого увеличения усилия на руле.

Установка бронзовых втулок – эффективный ремонт, значительно продлевающий ресурс рейки, но требующий высокой квалификации исполнителя и точного оборудования. После качественного выполнения стук устраняется, а управление становится точным.

Ремонт зубчатого сектора методом переворота

Основная причина стука в рулевой рейке – износ рабочей поверхности зубчатого сектора, контактирующей с червячным валом. Неравномерный износ возникает из-за постоянной нагрузки в зоне прямолинейного движения, тогда как крайние участки сектора задействуются реже.

Метод переворота зубчатого сектора основан на использовании его менее изношенной обратной стороны. Это временное решение, требующее точности и замены смежных уплотнителей.

Технология выполнения ремонта

1. Демонтаж рулевой рейки: Снятие механизма с автомобиля, очистка корпуса от загрязнений.
2. Разборка рейки:
   • Откручивание стопорной гайки вала сектора.
   • Извлечение вала с зубчатым сектором из корпуса.
   • Визуальная оценка износа рабочей поверхности сектора.
3. Переворот сектора:
   • Снятие стопорного кольца и шайб с вала сектора.
   • Извлечение зубчатого сектора с вала.
   • Установка сектора на вал в перевернутом положении (развернув на 180°).
4. Замена уплотнений: Обязательная установка нового сальника вала сектора и ремонтного комплекта сальников рейки.
5. Сборка и регулировка:
   • Монтаж вала с перевернутым сектором в корпус рейки.
   • Регулировка зацепления с червячным валом регулировочным винтом (зазор должен исключать люфт без закусывания).
   • Фиксация положения контргайкой.
6. Установка и проверка: Монтаж рейки на автомобиль, прокачка гидросистемы (при наличии ГУР/ЭУР), контроль отсутствия стука и плавности хода руля.

Преимущества метода	Недостатки и риски
Экономия на замене дорогостоящего узла	Временное решение (ресурс 10-30 тыс. км)
Восстановление работоспособности рейки	Не устраняет износ червячного вала
	Невозможность применения при критическом износе или повреждении зубьев

Критерии применимости метода: Переворот эффективен только при локальном износе средней части зубьев сектора. При коррозии, сколах, глубоких задирах или износе более 50% поверхности метод не используется. Обязательна комплексная диагностика всех компонентов рейки перед выполнением работ.

Восстановление посадочных мест под подшипники

Износ посадочных мест под подшипники на валу рейки или в корпусе возникает из-за ударных нагрузок, вибраций и естественного старения металла. Образовавшийся люфт между подшипником и его посадочной поверхностью приводит к характерному стуку, ухудшению управляемости и ускоренному разрушению самого подшипника.

Восстановление геометрии и натяга критически важно для правильной работы рулевого механизма. Основные методы ремонта включают механическую обработку с последующим установкой ремонтных втулок или напылением металла, а также применение технологии холодного восстановления.

Основные способы восстановления

• Расточка с установкой втулки: Изношенное отверстие растачивается до ремонтного размера. Изготавливается бронзовая или стальная тонкостенная втулка с наружным натягом. Втулка запрессовывается, а её внутреннее отверстие доводится до номинального диаметра под подшипник.
• Напыление металла (газотермическое, электродуговое): Поверхность изношенного посадочного места очищается и на неё наносится слой специального сплава. После напыления поверхность обрабатывается (растачивается, шлифуется) до требуемого размера, восстанавливая первоначальный диаметр и натяг.
• Холодное восстановление полимерными композитами: Используется для небольших зазоров и локальных повреждений. Поверхность тщательно обезжиривается и протравливается. Специальный двухкомпонентный металлополимерный состав наносится на изношенную зону, формируя слой, компенсирующий зазор. После полимеризации обеспечивает плотную посадку подшипника без дополнительной мехобработки.

Ключевые этапы работ

1. Дефектовка: Точное измерение износа (диаметр, овальность, конусность) с помощью микрометров, нутромеров.
2. Подготовка поверхности: Очистка от грязи, масла, ржавчины. При необходимости – создание шероховатости для лучшей адгезии (при напылении или полимерах).
3. Восстановление геометрии: Выполнение выбранного метода ремонта (расточка+втулка, напыление, нанесение полимера).
4. Финишная обработка: Растачивание, хонингование или шлифовка до требуемого размера и чистоты поверхности, обеспечивающих необходимый класс посадки подшипника (обычно H7/P6).
5. Контроль качества: Проверка размеров, отсутствия биения, силы запрессовки тестового подшипника.

Сравнение методов восстановления

Метод	Применимость	Долговечность	Сложность/Стоимость
Расточка + втулка	Средний и сильный износ	Очень высокая	Высокая
Напыление металла	Любой износ	Высокая	Очень высокая
Холодное восстановление	Небольшой износ	Средняя (зависит от нагрузки)	Средняя

Замена разбитых подшипников вала рейки

Износ подшипников вала – распространенная причина стука в рулевой рейке, проявляющегося при движении по неровностям или при повороте руля на месте. Разбитые подшипники приводят к появлению люфта вала, ухудшению реакции на рулевое управление и ускоренному износу сопряженных элементов рейки. Своевременная замена критически важна для безопасности и восстановления нормальной работы рулевого механизма.

Процедура замены требует снятия рулевой рейки с автомобиля, ее полной разборки и тщательной диагностики состояния вала, зубчатой рейки и корпуса. Необходимо использовать специальный съемник для демонтажа старых подшипников и пресс для запрессовки новых. Категорически запрещается наносить удары по валу или корпусу подшипников – это гарантированно повредит детали.

Последовательность работ по замене подшипников

1. Демонтаж рулевой рейки: Отсоедините рулевые тяги, снимайте защитные пыльники, отсоедините гидравлические линии (если рейка ГУР) или электропроводку (ЭУР), ослабьте крепления к подрамнику и аккуратно снимите узел.
2. Разборка рейки:
   • Снимите стопорные кольца и упорные втулки.
   • Извлеките вал рулевой колонки из корпуса рейки.
   • Выньте зубчатую рейку.
3. Демонтаж старых подшипников: Используя съемник, аккуратно снимите разбитые подшипники с вала. Очистите посадочные места на валу и в корпусе рейки от грязи, старой смазки и продуктов износа.
4. Установка новых подшипников:
   • Нанесите тонкий слой рекомендованной смазки на посадочные места.
   • С помощью оправки и пресса запрессуйте новые подшипники на вал и в корпус рейки строго перпендикулярно, без перекосов.
   • Убедитесь в плавном, без заеданий, вращении вала в подшипниках.
5. Сборка и установка рейки: Соберите рейку в обратной последовательности, используя новые уплотнители и стопорные кольца. Заправьте систему гидравликой (ГУР) и прокачайте ее. Установите рейку на автомобиль, отрегулируйте зацепление зубчатой пары (при наличии регулировки) и схождение колес.

Ключевые требования:

• Используйте только подшипники, рекомендованные производителем или аналогичные по типу и размеру.
• Обеспечьте абсолютную чистоту при сборке – попадание абразива недопустимо.
• Применяйте правильную смазку, указанную в руководстве по ремонту.
• Контролируйте усилие затяжки всех резьбовых соединений.
• После замены обязательно проверьте работу рулевого управления на всех режимах.

Обслуживание гидравлической части рейки

Проверка уровня и состояния гидравлической жидкости выполняется при заглушенном двигателе на ровной поверхности. Низкий уровень или потемнение жидкости с металлической стружкой указывает на износ компонентов или утечки. Долив осуществляется только рекомендованной производителем жидкостью для ГУР.

Обязательна диагностика герметичности контура: осмотр подтеков на насосе, шлангах высокого давления, золотниковом механизме и сальниках рейки. Нарушение целостности уплотнений требует немедленной замены ремкомплекта во избежание попадания воздуха в систему и выхода из строя насоса.

Ключевые процедуры обслуживания

1. Замена жидкости ГУР каждые 60-80 тыс. км:
   • Отсоединение возвратного шланга и слив старой жидкости в емкость
   • Промывка системы спецраствором при наличии загрязнений
   • Заливка новой жидкости с последующей прокачкой
2. Устранение завоздушивания:
   • Поворот руля от упора до упора 5-7 раз при работающем двигателе
   • Контроль исчезновения шума в насосе и пены в бачке
3. Ревизия гидрошлангов – замена при:
   • Вздутии оплетки или трещинах резинового слоя
   • Потеках в местах соединений

Критичные признаки неисправности: вой насоса при повороте руля, тугое рулевое управление, активное пенообразование в бачке. Игнорирование симптомов приводит к полному отказу гидроусилителя и разрушению подшипников рейки.

Замена сальников и уплотнителей гидравлики

Замена изношенных сальников и уплотнительных элементов – ключевой этап восстановления герметичности гидравлической системы рулевой рейки при появлении течей масла. Эти компоненты со временем теряют эластичность, истираются или повреждаются, что приводит к утечкам рабочей жидкости из системы ГУР или ЭГУР, падению давления и ухудшению работы рулевого управления.

Процедура замены требует высокой точности и аккуратности, так как даже малейшая ошибка при установке нового уплотнения или повреждение сопрягаемых поверхностей приведет к повторной течи. Необходимо использовать специальный инструмент для запрессовки сальников, чтобы не повредить их кромки и не деформировать посадочные места.

Этапы замены уплотнителей гидравлики

Основные шаги при замене сальников и уплотнений:

1. Демонтаж рейки: Полное снятие рулевой рейки с автомобиля (если не заменялись в рамках частичной разборки на месте).
2. Разборка рейки: Тщательная разборка рейки для доступа к гидравлической части (штоку золотникового клапана, поршню рейки, клапанным блокам).
3. Очистка и диагностика:
   • Тщательная очистка всех деталей от старой смазки, грязи и продуктов износа.
   • Визуальный осмотр штоков, валов, цилиндров и посадочных мест под уплотнения на предмет задиров, коррозии, борозд и прочих повреждений. Любые дефекты на этих поверхностях сведут на нет эффект от замены сальников.
4. Извлечение старых уплотнений: Аккуратное удаление старых сальников, манжет и уплотнительных колец с помощью специальных съемников или подходящего инструмента, избегая царапин на металле.
5. Подбор комплекта: Использование только качественного ремкомплекта, соответствующего конкретной модели рейки. Комплекты разных производителей и для разных реек могут существенно отличаться.
6. Подготовка новых уплотнений: Смазка новых сальников и уплотнительных колец чистым маслом ГУР перед установкой. Это обеспечит их защиту при первом запуске и облегчит монтаж.
7. Установка новых уплотнений:
   • Внимательная установка каждого элемента точно на свое место.
   • Использование оправок или монтажных трубок для запрессовки сальников (особенно сальника штока золотника и поршня), чтобы не повредить губу сальника и не перекосить его в посадочном месте.
   • Контроль правильности ориентации уплотнений (направления действия губ, скосов).
8. Сборка рейки: Аккуратная сборка всех узлов гидравлической части рейки в обратной последовательности, соблюдая моменты затяжки резьбовых соединений.
9. Установка рейки и прокачка: Монтаж рейки на автомобиль, подключение рулевых тяг и гидравлических магистралей. Тщательная прокачка системы гидроусилителя для удаления воздуха.
10. Контроль: Проверка уровня жидкости ГУР, контроль на отсутствие течей после запуска двигателя и вращения руля.

Типы уплотнительных элементов в гидравлической части рейки:

Тип уплотнения	Расположение	Назначение
Сальник штока золотникового клапана	Входной вал (со стороны рулевой колонки)	Основная защита от вытекания масла из корпуса клапана вдоль штока.
Сальник поршня рейки	На корпусе цилиндра (со стороны тяг)	Герметизирует полость цилиндра, предотвращая утечку масла вдоль штока поршня наружу.
Уплотнительные кольца (O-ring, квадратного сечения)	Стаканы золотникового клапана, пробки, соединения	Герметизация статичных соединений между деталями корпуса клапана.
Манжеты (различной формы)	Поршень рейки, золотниковый клапан	Герметизация динамичных соединений (движущихся деталей), разделение зон высокого и низкого давления в цилиндре и клапане.

Важно: Качественная замена уплотнений гидравлики требует не только навыков, но и использования правильных инструментов и оригинальных или проверенных ремкомплектов. Неправильная установка или некачественные запчасти гарантированно приведут к повторной течи и необходимости переделки.

Восстановление геометрии погнутой рейки

Искривление рулевой рейки возникает вследствие сильных ударных нагрузок: наезд на глубокую выбоину, бордюр, попадание в ДТП или удар по колесу. Деформация корпуса или вала рейки нарушает соосность деталей, провоцирует заклинивание, неравномерный износ зубьев, течь сальников и характерный стук при работе руля.

Восстановление геометрии – сложная процедура, требующая профессионального оборудования и опыта. Она актуальна при незначительных искривлениях, когда замена рейки экономически нецелесообразна. Серьезные деформации, трещины корпуса или повреждения зубчатой части вала делают ремонт невозможным.

Технология выправления рейки

Процесс включает несколько этапов:

1. Демонтаж и разборка: Снятие рейки с автомобиля, полная разборка (извлечение вала, сальников, подшипников).
2. Дефектовка: Точное измерение геометрии корпуса и вала на контрольных плитах или с помощью индикаторных стоек для выявления вектора и степени искривления.
3. Правка:
   • Корпус: Аккуратный прогрев зоны деформации (при необходимости) и правка на гидравлическом прессе с использованием калиброванных оправок для исключения перегрузок.
   • Вал рейки: Холодная правка на прессе с контролем индикатором после каждого воздействия. Сильный изгиб часто требует замены вала.
4. Контроль геометрии: Повторные точные замеры выправленных элементов для подтверждения соответствия допускам завода-изготовителя.
5. Сборка и испытания: Установка новых сальников и подшипников, сборка рейки. Проверка плавности хода вала на стенде, контроль герметичности.

Критические случаи, требующие замены рейки:

Тип повреждения	Причина невозможности правки
Сильный изгиб вала (особенно в зоне зубьев)	Потеря прочности металла, риск поломки при эксплуатации
Деформация корпуса с изменением посадочных мест	Невозможность обеспечения соосности вала и корпуса
Наличие трещин в корпусе или на валу	Структурное разрушение металла, не подлежащее ремонту

После восстановления геометрии обязательна регулировка развала-схождения колес. Даже качественно выполненная правка требует повышенного внимания к состоянию рулевого управления в первые тысячи километров пробега.

Снятие и установка рулевой рейки – порядок действий

Перед началом работ подготовьте необходимые инструменты: набор ключей, головок, съемники, домкрат, подставки под кузов, стяжки пружин (для некоторых моделей). Обеспечьте безопасность – зафиксируйте автомобиль стояночным тормозом и противооткатными башмаками.

Обязательно выполните процедуру сброса давления в гидравлической системе рулевого управления (если рейка гидроусилителя): при заглушенном двигателе несколько раз поверните руль от упора до упора. Отсоедините клемму "минус" от АКБ.

Последовательность снятия рулевой рейки

1. Демонтаж колес и защитных элементов:
   • Поднимите переднюю часть авто на домкрате, установите на подставки.
   • Снимите передние колеса.
   • Удалите пластиковую защиту двигателя (при наличии).
2. Отсоединение рулевых тяг:
   • Выбейте пальцы рулевых тяг из поворотных кулаков съемником.
   • Открутите гайки крепления тяг к рейке, отсоедините тяги (запомните количество оборотов для сохранения схождения).
3. Отключение гидравлики/электрики:
   • Для ГУР: Ослабьте хомуты, снимите шланги высокого и низкого давления (подготовьте емкость для слива жидкости).
   • Для ЭУР: Отсоедините электрический разъем рейки.
4. Отсоединение карданного вала рулевой колонки:
   • Найдите соединение вала с валом рейки под капотом.
   • Открутите болты крепления кардана, снимите его.
5. Демонтаж креплений рейки:
   • Открутите болты крепления рейки к подрамнику или кузову (обычно 2-4 болта).
   • Аккуратно выведите рейку вниз, избегая перегибов шлангов/проводов.

Последовательность установки рулевой рейки

1. Подготовка и предварительная фиксация:
   • Очистите посадочные места на подрамнике/кузове.
   • Установите новую или отремонтированную рейку на место, совместив монтажные отверстия.
   • Наживите болты крепления (не затягивайте окончательно).
2. Подсоединение карданного вала:
   • Совместите шлицы вала колонки и рейки, установите кардан.
   • Затяните болты крепления кардана с рекомендуемым моментом.
3. Подключение гидравлики/электрики:
   • Для ГУР: Подсоедините шланги, затяните хомуты.
   • Для ЭУР: Подключите электрический разъем.
4. Монтаж рулевых тяг:
   • Прикрутите рулевые тяги к рейке на то же количество оборотов, что и при снятии.
   • Установите пальцы тяг в поворотные кулаки, затяните гайки.
5. Завершающие операции:
   • Окончательно затяните болты крепления рейки с моментом, указанным производителем.
   • Установите колеса, защитные элементы двигателя.
   • Опустите автомобиль.

Ключевой этап	Критически важное действие
Снятие кардана	Фиксация руля в прямом положении перед отсоединением для сохранения центровки
Установка тяг	Строгое соблюдение количества оборотов при закручивании для сохранения угла схождения
Затяжка креплений	Обязательное использование динамометрического ключа согласно спецификациям

После установки прокачайте систему ГУР (если применимо): долейте жидкость, запустите двигатель, медленно поворачивайте руль от упора до упора несколько раз, контролируя уровень и отсутствие воздушных пробок. Обязательно выполните проверку и регулировку углов установки колес на стенде.

Нюансы замены рулевой рейки на подрамнике

Замена рулевой рейки, установленной на подрамнике, требует особого внимания к фиксации силового элемента. Подрамник выступает несущей конструкцией, объединяющей рулевой механизм, элементы подвески и двигатель, поэтому его демонтаж или ослабление креплений напрямую влияет на геометрию узлов. Неправильная установка или нарушение момента затяжки болтов подрамника приведет к изменению углов установки колес, ускоренному износу шин и ухудшению управляемости.

Ключевая сложность заключается в сохранении исходного положения подрамника относительно кузова после повторной установки. Смещение даже на несколько миллиметров критично для рулевой трапеции. Обязательна предварительная разметка контрольных точек (маркером или керном) по крепежным отверстиям кузова и подрамника перед отсоединением. Использование центрирующих штифтов при обратном монтаже – оптимальный способ гарантировать точное позиционирование.

Основные этапы и особенности работ

Критичные шаги при замене:

• Фиксация рулевого колеса в нейтральном положении до отключения тяг во избежание срабатывания подушки безопасности и повреждения часовой пружины.
• Контроль положения датчиков ЭУР (если установлен электроусилитель): запрещено проворачивать вал рейки при снятом приводе во избежание калибровочных ошибок.
• Аккуратное отсоединение гидравлических линий (для ГУР) с немедленной заглушкой отверстий для предотвращения утечки жидкости и попадания грязи.

Последовательность монтажа новой рейки:

1. Предварительная затяжка болтов подрамника с указанным производителем моментом (использовать динамометрический ключ).
2. Регулировка зацепления шестерни-рейки на снятой с опор рейке (если предусмотрена конструкцией) для исключения люфта и закусывания.
3. Поэтапная затяжка креплений подрамника в диагональной последовательности с финальным доведением момента до спецификации.

Параметр	Требование	Риск нарушения
Момент затяжки болтов подрамника	Точное соответствие данным производителя	Деформация подрамника, смещение узлов, разрушение резьбы
Соосность вала рейки и рулевой колонки	Отсутствие перекоса, свободное вращение кардана	Вибрации на руле, износ шарниров, заклинивание
Положение пыльников тяг	Без перегибов и натяга после подключения	Разрыв пыльника, попадание влаги, коррозия наконечников

Обязательные пост-ремонтные процедуры: проверка уровня и прокачка гидросистемы (для ГУР), адаптация датчиков ЭУР сканером, регулировка развала-схождения. Игнорирование этих операций делает замену рейки неполноценной и ведет к повторным отказам.

Особенности установки новых рулевых тяг

Установка новых рулевых тяг требует строгого соблюдения технологии и последовательности операций. Неправильный монтаж приведет к люфтам, ускоренному износу или внезапному отказу рулевого управления. Все работы выполняйте на поднятом и надежно зафиксированном автомобиле, предварительно сняв колеса для доступа к узлам.

Обязательно используйте новые крепежные элементы (гайки, шплинты, стопорные пластины), идущие в комплекте с тягами. Повторное применение старых метизов недопустимо из-за риска ослабления соединения под нагрузкой. Проверьте состояние пыльников рейки и наконечников – при повреждениях замените их.

Ключевые этапы монтажа

1. Фиксация рейки: Застопорите рулевую рейку от проворачивания через штатное отверстие (специальным штифтом или подходящим инструментом), чтобы избежать повреждения внутреннего механизма при откручивании/закручивании тяг.
2. Снятие старых тяг: Отсоедините наружный наконечник от поворотного кулака, расконтрив и открутив гайку. Используйте съемник для шаровых опор, избегая ударов молотком по шарниру. Открутите внутреннюю гайку крепления тяги к рейке, запомнив количество оборотов для примерной начальной регулировки схождения.
3. Подготовка новых тяг: Сравните длину новой и старой тяги. Установите на новую тягу защитный пыльник и резьбовые муфты (если есть), предварительно нанеся на резьбу медную смазку или герметик для предотвращения коррозии и облегчения будущей регулировки схождения.
4. Крепление к рейке: Вкрутите тягу во внутренний шарнир рейки на то же количество оборотов, что было у старой детали. Затяните стопорную гайку динамометрическим ключом с моментом, указанным производителем авто (обычно 50-100 Н·м). Застопорите гайку отворотом керна или установкой новой стопорной пластины.
5. Соединение с поворотным кулаком: Вставьте палец наружного наконечника в проушину кулака, наденьте новую гайку. Затяните гайку предписанным моментом (часто 35-80 Н·м), затем, если необходимо, добейте до совпадения отверстия под шплинт и зафиксируйте его. Не ослабляйте гайку для попадания в шплинт!

Обязательные действия после установки:

• Отрегулируйте углы установки колес (схождение) на стенде. Даже при сохранении числа витков при замене точная настройка обязательна.
• Проверьте легкость хода руля и отсутствие люфтов на неподвижном авто и при покачивании колес руками.
• Убедитесь, что пыльники не перекручены и надежно закреплены хомутами во всех положениях руля.

Контрольный тест-драйв: Совершите пробную поездку на малой скорости по ровному участку. Рулевое управление должно работать плавно, без стуков, вибрации или увода автомобиля в сторону. Повторно проверьте затяжку гаек после первых 100-200 км пробега.

Заправка гидросистемы и удаление воздуха

После установки рулевой рейки или замены гидравлических компонентов система рулевого управления нуждается в правильной заправке рабочей жидкостью. Наличие воздуха в системе приводит к ухудшению работы рулевого управления, появлению шумов и стуков, а также может вызвать преждевременный износ деталей. Поэтому удаление воздуха (прокачка) является обязательной процедурой.

Процедура прокачки требует внимательности и соблюдения последовательности действий. Она начинается с подготовки системы и заливки жидкости, после чего необходимо удалить воздушные пробки путем циркуляции жидкости с одновременными поворотами рулевого колеса. Важно использовать только рекомендованную производителем жидкость и не допускать падения ее уровня ниже минимума в процессе прокачки.

Порядок выполнения работ

1. Подготовка: Убедитесь в герметичности всех соединений. Очистите крышку и горловину бачка от загрязнений.
2. Заправка: Снимите крышку бачка гидроусилителя и заполните его свежей жидкостью до отметки MAX. Замените фильтр-сетку при ее наличии.
3. Первичная прокачка:
   • При вывешенных передних колесах медленно поворачивайте руль от упора до упора 5-7 раз.
   • Не задерживайте руль в крайних положениях дольше 3 секунд во избежание перегрузки насоса.
4. Запуск двигателя:
   • Заведите двигатель на холостых оборотах.
   • Повторите цикл поворотов руля 10-15 раз.
5. Контроль уровня: Глушите двигатель. Долейте жидкость до нормы при необходимости. Повторяйте пункты 3-5 до исчезновения воздушных пузырей в бачке.

Критические ошибки при прокачке:

Ошибка	Последствие
Работа с грязной жидкостью	Загрязнение клапанов рейки, задиры
Недолив жидкости	Подсос воздуха, вой насоса
Долгое удержание руля в упоре	Перегрев жидкости, разрушение уплотнений

После завершения прокачки проверьте работу системы: руль должен вращаться плавно без шумов и провалов. Убедитесь в отсутствии течей на соединениях. Совершите тестовую поездку на малой скорости, обращая внимание на четкость реакции рулевого управления и посторонние звуки. Воздух в системе часто вызывает характерные булькающие шумы или стук при резком повороте руля.

Обкатка отремонтированной рулевой рейки

После ремонта рулевой рейки обязательна процедура обкатки для правильной приработки новых деталей и стабилизации работоспособности узла. Игнорирование этого этапа может привести к преждевременному выходу из строя уплотнений, подшипников или шестерен, повторному появлению стука и сокращению ресурса рейки.

Обкатка направлена на равномерное распределение смазки, притирку контактирующих поверхностей и проверку герметичности системы под контролируемой нагрузкой. Длительность периода составляет обычно 500-1000 км, в течение которых необходимо строго соблюдать щадящий режим эксплуатации автомобиля.

Правила и рекомендации по обкатке

Соблюдайте следующие требования для эффективной приработки:

• Плавность управления: Избегайте резких поворотов руля, особенно на месте или при малой скорости.
• Ограничение скорости: Не превышайте 80 км/ч, минимизируйте движение на высоких оборотах двигателя.
• Качество дорог: Объезжайте выбоины, лежачих полицейских и неровности. Безопаснее использовать асфальтированные трассы.
• Контроль состояния: Регулярно проверяйте уровень жидкости ГУР (если рейка гидравлическая) и отсутствие подтёков в зоне ремонтных соединений.
• Исключение нагрузок: Не буксируйте прицепы, избегайте перегруза салона и багажника.

Важно: При появлении нехарактерных звуков (скрип, хруст), утечек жидкости или ощутимого увеличения усилия на руле немедленно прекратите эксплуатацию и обратитесь в сервис для диагностики.

Полная замена рулевого механизма – когда это нужно

Полная замена рулевой рейки становится необходимой при критических механических повреждениях, которые невозможно устранить ремонтом или регулировкой. Если стук, люфт или течь жидкости сохраняются после замены сальников, втулок и других расходных компонентов, это указывает на износ основных элементов конструкции. Эксплуатация авто с такими неисправностями запрещена – это напрямую угрожает управляемости.

Деформация корпуса рейки после ДТП или езды по ухабам также требует замены агрегата. Попытки восстановить геометрию бессмысленны из-за строгих допусков в рулевом механизме. Экономия на замене в таких случаях приводит к ускоренному износу шин, тяг и наконечников, а главное – создает аварийную ситуацию на дороге.

Ключевые признаки для замены рулевой рейки

• Неустранимый люфт вала – износ зубьев шестерни или рейки даже после регулировки
• Глубокие коррозийные повреждения на внутренних стенках картера или штоке
• Трещины в корпусе, вызванные ударами или коррозией
• Деформация направляющих втулок или посадочных мест под подшипники

Проблема	Решение ремонтом	Решение заменой
Течь основного сальника	Замена сальникового комплекта	Требуется при износе посадочного места вала
Стук в центральной части	Регулировка прижимной гайки или замена втулок	Необходима при выработке зубчатой пары
Заклинивание при повороте	Чистка от грязи, замена поврежденных втулок	Обязательна при деформации штока или корпуса

Важно: При замене рулевого механизма всегда устанавливайте новый комплект крепежа и обязательно выполняйте сход-развал. Использование старых болтов запрещено из-за риска усталостного разрушения металла.

1. Подбор аналога по VIN-коду для совместимости с ЭУР или ГУР
2. Прокачка гидросистемы (для реек с ГУР) после установки
3. Контроль усилия на руле и отсутствия течей первые 500 км

Особенности ремонта электроусилителя руля

Ремонт электроусилителя руля (ЭУР) требует специализированного оборудования и глубокого понимания электронных систем автомобиля. В отличие от гидравлических реек, здесь критически важна точная диагностика управляющего блока и датчиков, так как механические неисправности часто вторичны по отношению к сбоям электроники.

Основная сложность заключается в необходимости перепрограммирования (адаптации) ЭУР после замены компонентов или разборки узла. Без корректной калибровки датчика угла поворота руля и усилия система работать не будет, а ошибки могут привести к полной блокировке рулевого управления.

Ключевые этапы и требования при ремонте ЭУР

Обязательные шаги при восстановлении работоспособности:

1. Комплексная компьютерная диагностика: Считывание кодов ошибок, анализ данных с датчиков крутящего момента, положения ротора и скорости автомобиля.
2. Проверка электропроводки: Поиск обрывов, замыканий, окислов в разъемах. Частая причина сбоев – повреждение жгута в гофре между салоном и моторным отсеком.
3. Тестирование компонентов:
   • Электродвигатель (проверка сопротивления обмоток)
   • Датчик крутящего момента (TORQUE SENSOR)
   • Электронный блок управления (ЭБУ ЭУР)
4. Замена неисправных деталей: Использование только оригинальных или сертифицированных аналогов из-за высоких требований к точности.
5. Адаптация и калибровка: Обязательная процедура с использованием дилерского ПО или профессиональных сканеров (например, Launch, Autocom). Включает:
   • Обучение нулевого положения датчика угла поворота
   • Калибровку датчика момента
   • Сброс ошибок ЭБУ

Важные ограничения: Попытки ремонта без спецоборудования часто приводят к усугублению неисправности. Непрофессиональное вмешательство в механическую часть (например, в червячную передачу) вызывает необратимые повреждения. Ремонтопригодность ЭБУ крайне ограничена – обычно требуется замена.

Типичная неисправность	Возможное решение
Гул/вибрация при повороте	Замена подшипников вала, смазка червячной пары
Отсутствие усилия на малой скорости	Диагностика датчика скорости, перепрошивка ЭБУ
Ошибки по датчику момента	Чистка контактов, замена датчика, калибровка
Блокировка руля (красный значок на панели)	Ремонт проводки, замена ЭБУ или электродвигателя

Примечание: После любого ремонта обязательна проверка углов установки колес – изменение параметров ЭУР влияет на схождение.

Выбор производителей запчастей для ремонта рейки

Качество запчастей напрямую определяет срок службы отремонтированной рулевой рейки и безопасность эксплуатации автомобиля. Дешевые несертифицированные комплектующие часто имеют неточные размеры, используют недолговечные материалы (особенно резиновые элементы) и быстро приводят к повторному появлению стука или течи.

Ориентируйтесь на проверенных производителей с хорошей репутацией в сфере рулевого управления. Ключевые критерии выбора: точное соответствие геометрии оригиналу, качество материалов (особенно уплотнений и втулок), наличие защитной упаковки деталей и технической документации, гарантия от производителя. Избегайте "безымянных" комплектов неизвестного происхождения.

Рекомендуемые категории брендов

• OEM-поставщики (аналоги оригиналу): TRW, ZF (Sachs), Lemförder, Febi Bilstein. Их продукция часто идентична заводской, но дешевле "оригинала" с логотипом автопроизводителя.
• Специализированные премиум-бренды: Sidem, Q-Drive, Mapco. Специализируются на рулевом управлении, предлагают качественные ремкомплекты с улучшенными характеристиками (например, износостойкие втулки).
• Проверенный бюджетный сегмент: Topran (только при наличии сертификата качества), NK. Требуют тщательной проверки перед установкой, подходят для недолгосрочных решений или машин с небольшим остаточным ресурсом.

Тип запчасти	Критичность качества	Рекомендуемые бренды
Сальники, уплотнительные кольца	Очень высокая	Corteco, Elring, OEM-поставщики
Втулки (пластиковые/металлокомпозит)	Очень высокая	Lemförder, Sidem, Febi Bilstein
Пыльники	Высокая	Corteco, Mapco, Febi Bilstein
Гайки регулировочные, упорные втулки	Высокая	ZF, TRW, Sidem

Обязательно проверяйте наличие каталожного номера, соответствующего вашей модели авто и типу рейки. Используйте онлайн-каталоги производителей или консультируйтесь с опытными продавцами специализированных магазинов. При покупке ремкомплекта убедитесь, что все необходимые для вашего случая детали в нем присутствуют – состав варьируется.

Помните: экономия на запчастях для рулевой рейки – ложная экономия. Повторный ремонт из-за выхода из строя дешевого сальника или втулки обойдется дороже с учетом стоимости работы. Инвестируйте в качественные компоненты от надежных поставщиков – это гарантия тишины и безопасности на долгие километры.

Сезонная обработка резьбовых соединений антикором

Резьбовые соединения рулевой рейки (регулировочные гайки, тяги, крепления) крайне уязвимы к коррозии из-за постоянного контакта с водой, реагентами и грязью. Коррозия приводит к закисанию резьбы, усложнению регулировки, повреждению компонентов и появлению характерного стука. Сезонная антикоррозийная обработка – ключевая профилактическая мера.

Оптимально проводить обработку дважды в год: поздней осенью (перед зимним сезоном с агрессивными реагентами) и ранней весной (для удаления остатков соли и влаги). Используйте специализированные антикоры: медные или графитовые высокотемпературные смазки, аэрозольные составы на основе воска или силикона. Избегайте обычного "Литола" – он не обеспечивает долговременной защиты от влаги.

Технология обработки

1. Очистка: Тщательно удалите грязь, старую смазку и ржавчину металлической щеткой и очистителем (WD-40, уайт-спирит).
2. Обезжиривание: Протрите соединения чистой ветошью с обезжиривателем.
3. Нанесение антикора:
   • На резьбу тяг и регулировочных гаек нанесите смазку кисточкой или аэрозолем тонким слоем.
   • Для крепежных болтов (крепление рейки к кузову) обработайте головки и выступающие участки резьбы.
   • Избегайте попадания состава на резиновые пыльники и сальники!
4. Контроль: Убедитесь в равномерном покрытии без излишков, способных притягивать грязь.

Регулярная обработка сохраняет резьбу чистой, обеспечивает корректную регулировку рулевой рейки и предотвращает заклинивание. Это напрямую влияет на отсутствие стука и безопасность управления. Пренебрежение процедурой ускоряет износ дорогостоящих компонентов рейки.

Защита пыльников рулевой рейки от повреждений

Пыльники рулевой рейки выполняют критически важную функцию: защищают внутренние компоненты механизма от абразивных частиц, влаги и грязи. Их повреждение приводит к ускоренному износу зубчатой рейки, подшипников и штока, что вызывает стук, люфт и полный выход узла из строя. Сохранение целостности пыльников – ключевой фактор долговечности рулевого управления.

Профилактика повреждений пыльников требует системного подхода. Основные угрозы включают механические воздействия (камни, бордюры), химические реагенты, экстремальные температуры, естественное старение резины и ошибки при обслуживании. Эффективная защита строится на комбинации аккуратной эксплуатации и регулярного контроля состояния элементов.

Методы предотвращения повреждений

Угроза	Способ защиты
Механические повреждения (удары, трение)	Избегание наездов на препятствия; установка дополнительных защитных кожухов
Дорожные реагенты, ГСМ	Регулярная мойка подвески зимой; устранение утечек технических жидкостей
Температурные деформации	Использование термостойких пыльников (силиконовых)
Некорректный монтаж	Правильная фиксация хомутов; запрет на перекосы при установке

Обязательные процедуры для продления срока службы:

1. Визуальный осмотр пыльников при каждом ТО (трещины, масляные потёки, разрывы)
2. Очистка поверхности от грязи и камней в зоне крепления
3. Контроль зазора между пыльником и элементами подвески
4. Замена при первых признаках износа до появления стука в рейке

Контроль состояния смазки через сервисные пробки

Сервисные пробки на корпусе рулевой рейки обеспечивают доступ к полостям с зубчатым механизмом и направляющими втулками, где используется пластичная консистентная смазка. Их расположение варьируется в зависимости от модели рейки, но всегда соответствует зонам критического трения.

Проверка осуществляется при снятой защите рулевого механизма. Перед откручиванием пробок необходимо тщательно очистить прилегающую поверхность от грязи во избежание попадания абразива внутрь узла. Используйте специальный инструмент для аккуратного демонтажа без повреждения шлицов.

Порядок оценки смазки

Визуальный осмотр: после извлечения пробки оцените состояние смазки на предмет:

• Изменения цвета (потемнение, серые оттенки)
• Наличия металлической стружки или абразивных частиц
• Признаков расслоения или затвердевания
• Снижения уровня относительно заводской нормы

Тактильная проверка: разотрите небольшое количество смазки между пальцами. Тревожные признаки:

1. Грубая зернистость (указывает на загрязнение)
2. Излишняя жидкость (разложение состава)
3. Потеря пластичности

Состояние смазки	Рекомендуемое действие
Норма (однородная консистенция, базовый цвет)	Дополнить до уровня, закрутить пробку
Загрязнение металлом/песком, потемнение	Полная замена смазки с промывкой узла
Снижение уровня без загрязнений	Доливка оригинальной смазки до спецификации

Важно: для долива или замены используйте только рекомендованную производителем пластичную смазку. Несовместимые составы вызывают коррозию или разрушение уплотнений. После обслуживания пробки затягиваются с моментом, указанным в технической документации, с обязательной заменой медных шайб.

Важность своевременной замены гидравлической жидкости

Гидравлическая жидкость в рулевом управлении выполняет критически важные функции: обеспечивает передачу усилия от насоса к рейке, смазывает трущиеся детали механизма и защищает металлические поверхности от коррозии. Со временем жидкость теряет свои свойства из-за термического старения, накопления влаги и загрязнения металлической стружкой или резиновыми частицами от изношенных уплотнений.

Деградировавшая жидкость резко снижает эффективность работы гидроусилителя, провоцирует ускоренный износ прецизионных пар рейки и повышает нагрузку на насос ГУР. Несвоевременная замена вызывает закоксовывание каналов, нарушение герметичности сальников и усиливает ударные нагрузки на зубчатый механизм, что проявляется в характерном стуке и увеличении люфта руля.

Последствия и профилактика

Проблема	Результат	Профилактическая мера
Потеря смазочных свойств	Износ золотникового механизма и втулок	Замена каждые 60 000 км или 2 года
Образование кислот	Коррозия вала рейки и гидравлических каналов	Контроль уровня и цвета жидкости
Загрязнение абразивом	Задиры на зеркале вала, разрушение сальников	Промывка системы при замене
Пенообразование	Воздушные пробки, жесткий руль	Использование жидкости только рекомендованной марки

Регулярное обслуживание гидравлической системы предотвращает заклинивание рейки, сохраняет плавность хода руля и исключает дорогостоящий ремонт. Особое внимание следует уделять совместимости новых жидкостей со старыми уплотнениями во избежание их разбухания или разрушения.

Профессиональная диагностика каждые 20 000 км

Регулярная диагностика рулевой рейки каждые 20 000 км является обязательной мерой для предотвращения критического износа деталей и внезапных отказов. Такой интервал позволяет своевременно выявить начальные признаки износа уплотнений, втулок, зубчатой пары или люфта валов до их перехода в опасную стадию.

Пропуск плановых проверок ведет к прогрессированию дефектов: мелкие стуки перерастают в сильные удары, усиливается утечка гидравлической жидкости, возникает неконтролируемый люфт руля. Это не только увеличивает стоимость последующего ремонта, но и создает прямую угрозу безопасности движения.

Процедура диагностики включает

• Визуальный осмотр на наличие подтеков рабочей жидкости, повреждений пыльников и корпуса.
• Проверку уровня и состояния гидравлического масла в бачке ГУР.
• Контроль усилия поворота руля на разных скоростях двигателя для оценки работы насоса ГУР.
• Тестирование люфтов рулевого вала и тяг при статическом положении колес.
• Аудиальную диагностику стуков/скрипов при раскачке руля на подъемнике с вывешенными колесами.
• Компьютерную проверку датчиков угла поворота руля (для систем с ЭУР).

Список источников

Для подготовки материала о стуке рулевой рейки, причинах неисправности и методах ремонта использовались специализированные технические источники. Они включают документацию автопроизводителей и профильные издания, гарантирующие достоверность информации.

Приведенный перечень охватывает ключевые публикации по диагностике и восстановлению рулевых механизмов. Указанные ресурсы содержат детальные схемы, алгоритмы поиска дефектов и стандарты проведения работ.

• Руководства по ремонту и техническому обслуживанию (ВАЗ, ГАЗ, Hyundai, KIA, Renault, Volkswagen)
• Учебные пособия: "Автомобильные ходовые части" (В.К. Вахламов), "Конструкция и расчет автомобиля" (А.И. Гришкевич)
• Журнальные публикации: "За рулем" (раздел "Практика"), "Авторевю" (технический блок)
• Производственные нормативы: ГОСТ Р 41.79-99 (требования к рулевым системам)
• Официальные технические бюллетени автоконцернов (TSB – Technical Service Bulletins)
• Методические рекомендации тренинговых центров Bosch, ZF, LUK
• Протоколы диагностики СТО: стандарты DISS, Delphi Technologies

Видео: РУЛЕВАЯ РЕЙКА ЛАДА КАЛИНА СТУЧИТ?


• Настройка карбюратора ВАЗ 2109 - схема и регулировка

• Прокачка тормозов с помощником и в одиночку

• Диагностика модуля зажигания Нива-Шевроле своими силами
