Диагностика модуля зажигания Нива-Шевроле своими силами

Статья обновлена: 18.08.2025

Неисправности модуля зажигания на Chevrolet Niva приводят к пропускам воспламенения, троению двигателя и полной остановке мотора. Своевременная диагностика предотвратит внезапный отказ в движении.

Для проверки потребуется мультиметр, контрольная лампа 12В и помощник. Работы проводят при отключенном аккумуляторе. Основные методы тестирования включают проверку питания, управляющих сигналов и сопротивления катушек.

Особое внимание уделите состоянию контактов и отсутствию трещин на корпусе. Ниже описаны пошаговые процедуры выявления неисправностей.

Подготовка инструментов для диагностики: мультиметр и свечной ключ

Для точной проверки модуля зажигания "Нива-Шевроле" потребуются два ключевых инструмента: цифровой мультиметр с функцией измерения сопротивления и напряжения, а также свечной ключ для демонтажа высоковольтных проводов. Мультиметр должен поддерживать диапазон измерения до 20 кОм для тестирования обмоток катушек и иметь исправные щупы.

Перед началом работ убедитесь в наличии защитных резиновых перчаток – они предотвратят удар током при случайном контакте с элементами системы зажигания. Дополнительно подготовьте ветошь для очистки контактов от грязи и окислов, которые могут исказить результаты замеров.

Критерии выбора инструментов

• Мультиметр:
  • Обязательные режимы: измерение постоянного напряжения (0-20 В) и сопротивления (0-20 кОм)
  • Погрешность не более ±1.5%
  • Длина щупов от 60 см с острыми наконечниками
• Свечной ключ:
  • Размер 16 мм (стандарт для свечных колодцев "Нива-Шевроле")
  • Магнитный наконечник для фиксации свечи
  • Удлинитель 15-20 см для доступа к задним цилиндрам

Определение типа установленного модуля зажигания

На Нива-Шевроле применяются два основных типа модулей зажигания: классический (раздельный) и моноблочный (интегрированный). Визуальная идентификация проводится по расположению компонентов и типу разъемов. От правильного определения зависит выбор методики диагностики и совместимость запчастей при замене.

Для точного распознавания типа выполните следующие действия: поднимите капот, найдите модуль зажигания в подкапотном пространстве. Он крепится на кронштейне между двигателем и аккумуляторной батареей. Осмотрите конструкцию и подключение высоковольтных проводов.

Ключевые отличия модулей

• Классический (раздельный) тип:
  • Состоит из двух отдельных черных катушек цилиндрической формы
  • Каждая катушка обслуживает два цилиндра (1-4 и 2-3)
  • Высоковольтные провода подключаются напрямую к катушкам
  • Электрический разъем - 8-контактный
• Моноблочный (интегрированный) тип:
  • Единый прямоугольный блок черного цвета с пластиковым корпусом
  • Четыре высоковольтных выхода расположены в один ряд на корпусе
  • Электрический разъем - 10-контактный (два ряда по 5 контактов)
  • Маркировка на корпусе: BOSCH 0 227 100 211 или аналоги

Дополнительный признак: на моноблочных версиях между модулем и свечами установлены индивидуальные короткие провода, тогда как в классической схеме используются длинные провода, идущие от катушек к свечам. При сомнениях сравните внешний вид с фото эталонных модулей в руководстве по ремонту.

Обесточивание системы: снятие минусовой клеммы АКБ

Отключение минусовой клеммы аккумуляторной батареи – обязательный этап перед проверкой модуля зажигания. Эта процедура исключает риск короткого замыкания и повреждения электронных компонентов при работе с проводкой. Нарушение данного правила может привести к выходу из строя ЭБУ или датчиков, а также вызвать ложные показания диагностического оборудования.

Перед снятием клеммы убедитесь, что зажигание автомобиля выключено, а ключ извлечён из замка. Удалите металлические украшения (кольца, браслеты) и подготовьте инструменты: ключ на 10 мм (чаще всего) или головку с воротком. Осмотрите клемму на предмет окисления – при сильном налёте предварительно очистите контакт щёткой.

Порядок снятия клеммы и меры безопасности

1. Зафиксируйте автомобиль: поставьте на ровную поверхность, затяните ручной тормоз.
2. Ослабьте гайку крепления на минусовой клемме (чёрный или синий провод, маркировка «–») ключом на 10 мм.
3. Снимите клемму с токовывода АКБ, аккуратно отведя её в сторону. Избегайте контакта клеммы с корпусом батареи!
4. Закрепите отсоединённый провод в неподвижном положении (например, оттянув резиновым жгутом), предотвратив случайное касание к токовыводу.

Важно: Минусовая клемма снимается первой! Снятие плюсовой («+») до минуса может спровоцировать замыкание при случайном касании кузова инструментом. После завершения работ с модулем зажигания клемму устанавливают в обратном порядке: сначала подключают «плюс», затем «минус».

Обеспечение безопасного доступа к модулю зажигания

Перед началом любых манипуляций с модулем зажигания обязательно отсоедините отрицательную клемму аккумуляторной батареи. Это исключает риск короткого замыкания, случайной подачи напряжения на высоковольтные цепи и травмирования током. Убедитесь, что ключ зажигания извлечен из замка, а все потребители энергии (фары, магнитола) выключены.

Обеспечьте стабильное положение автомобиля на ровной поверхности с включенным ручным тормозом. Если работы проводятся на подъемнике или смотровой яме, удостоверьтесь в надежности фиксации колес противооткатными башмаками. Дождитесь полного остывания двигателя и выпускного коллектора во избежание ожогов при контакте с горячими деталями.

Порядок подготовки рабочей зоны

1. Очистите пространство вокруг модуля зажигания (расположен на левой стороне двигателя, за катушками) от грязи и масла сухой ветошью. Это предотвратит попадание абразивных частиц в разъемы.
2. Освободите доступ к модулю, демонтировав мешающие элементы (при необходимости):
   • Воздушный патрубок от фильтра к дросселю
   • Пластиковый кожух двигателя
   • Элементы впускного тракта
3. Подготовьте инструмент:
   • Ключи Torx T20/T25 для крепежа модуля
   • Тонкую отвертку с изолированной ручкой
   • Фонарь для подсветки
   • Диэлектрические перчатки

Запрещенные действия	Причина
Проверка "на искру" путем снятия свечного наконечника	Риск пробоя катушки, повреждения ЭБУ, поражения током до 40кВ
Отсоединение разъемов при включенном зажигании	Возникновение скачков напряжения, выход из строя электроники
Применение металлических щеток для очистки контактов	Замыкание контактов разъема, образование токопроводящей пыли

При отсоединении электрических разъемов от модуля запрещается тянуть за провода – используйте фиксатор (пластиковый язычок) на колодке. Контакты защищайте от влаги, технических жидкостей и падения металлических предметов (гаек, инструмента) во избежание КЗ. После завершения проверки убедитесь в отсутствии забытых инструментов в подкапотном пространстве перед подключением АКБ.

Очистка корпуса модуля зажигания перед демонтажем

Перед откручиванием крепёжных болтов и снятием модуля зажигания на "Ниве-Шевроле" тщательно очистите его корпус от грязи, масляных потёков и пыли. Накопившиеся загрязнения при демонтаже могут попасть внутрь разъёмов или в цилиндры двигателя, что приведёт к нарушению контактов или повреждению деталей.

Используйте щётку с жёстким синтетическим ворсом и сжатый воздух для удаления сухого налёта. Для устойчивых масляных отложений применяйте автошампунь или специальный очиститель электрооборудования, избегая агрессивных растворителей. Особое внимание уделите зоне вокруг высоковольтных выводов и разъёма питания.

Порядок безопасной очистки

1. Отсоедините минусовую клемму аккумулятора.
2. Сдуйте крупные частицы грязи компрессором или баллончиком со сжатым воздухом (направляйте струю под углом 45° к корпусу).
3. Обработайте уплотнённые загрязнения очистителем, выдержите 3-5 минут.
4. Аккуратно пройдитесь щёткой по рёбрам теплоотвода и контактным площадкам.
5. Протрите корпус сухой безворсовой ветошью.

Критичные ошибки:

• Использование металлических щёток, оставляющих токопроводящую стружку
• Попадание жидкости в разъём управления или высоковольтные колодки
• Применение бензина или керосина, разрушающих пластик

Фотографирование разъемов для правильной сборки

Перед отсоединением проводов от модуля зажигания сделайте детальные фотографии всех разъемов и их расположения. Это исключит ошибки при обратном подключении, так как неправильная коммутация может привести к отказу системы зажигания или повреждению датчиков.

Сфокусируйтесь на особенностях каждого коннектора: форме корпуса, цвете проводов, положении фиксаторов. Обязательно запечатлейте разъемы под разными углами, чтобы были видны ключевые ориентиры (например, пазы, метки производителя или рельефные стрелки).

Порядок действий:

1. Снимите общий план подключенного модуля до начала демонтажа.
2. Зафиксируйте каждый разъем отдельно с расстояния 20-30 см, обеспечив резкость и читаемость надписей.
3. Сделайте дублирующие кадры сбоку для отображения замков и направляющих выступов.
4. Пометьте на фото провода цветным маркером (если цвета выцвели) или прикрепите временные бирки с нумерацией.
5. Сравните полученные изображения при сборке, особенно совпадение фиксирующих элементов.

Важно: При съемке убедитесь, что метки на разъемах (например, «А», «В» или цифры) четко видны. Если телефон автоматически обрабатывает фото – проверьте читаемость символов до разборки.

Отсоединение колодки проводов от модуля зажигания

Перед любыми манипуляциями с электрооборудованием обязательно снимите отрицательную клемму с аккумуляторной батареи для предотвращения короткого замыкания. Убедитесь в отсутствии следов коррозии или механических повреждений на корпусе модуля зажигания и колодке проводов.

Найдите пластиковую колодку с пучком проводов, подключенную к разъёму модуля зажигания. Осмотрите конструкцию фиксатора: на большинстве моделей «Нива-Шевроле» используется язычковый замок в верхней части разъёма. Проверьте чистоту контактной группы – загрязнения могут вызвать проблемы при повторном подключении.

Порядок действий при отсоединении

1. Большим пальцем нажмите на пластиковый фиксатор колодки до характерного щелчка
2. Обхватите корпус разъёма всей ладонью, равномерно распределяя усилие
3. Плавно потяните колодку вдоль оси штекеров без перекоса
4. При сопротивлении слегка покачайте разъём из стороны в сторону

Важно: категорически запрещено вытягивать провода или прикладывать чрезмерное усилие – это приведёт к повреждению контактов. Если колодка не поддаётся, повторно проверьте положение фиксатора. После извлечения сразу закройте разъём модуля чистой ветошью для защиты от пыли и влаги.

Типичные ошибки	Последствия
Отсоединение под напряжением	Повреждение ЭБУ, выход из строя датчиков
Применение отвертки для фиксатора	Поломка защёлки, необходимость замены колодки
Резкий рывок при демонтаже	Вырывание проводов из контактов, обрыв цепи

Перед обратной установкой протрите контакты в разъёме модуля зажигания ватной палочкой, смоченной в спирте. Совместите направляющие пазы на колодке с выступами на корпусе разъёма и надавите до чёткого щелчка фиксатора. Убедитесь в отсутствии люфта соединения.

Снятие высоковольтных проводов со свечей зажигания

Отключите минусовую клемму аккумуляторной батареи для предотвращения случайного запуска стартера и искрообразования. Обеспечьте хорошее освещение моторного отсека и подготовьте чистую ветошь для протирки проводов.

Визуально определите расположение свечных наконечников на головке блока цилиндров: четыре высоковольтных провода идут от модуля зажигания к каждой свече зажигания. Запомните порядок подключения проводов к модулю – их перепутывание недопустимо.

Порядок демонтажа проводов

1. Очистите зону вокруг свечей от грязи ветошью, чтобы предотвратить попадание мусора в свечные колодцы.
2. Возьмитесь за защитный колпачок провода у основания свечи (пластмассовая ребристая часть), а не за сам провод.
3. Поворачивайте колпачок на 10-15 градусов вокруг оси для разрушения возможного прикипания.
4. Плавно потяните колпачок вертикально вверх без перекоса, прикладывая усилие строго вдоль оси свечи.
5. Извлеките провод из свечного колодца, удерживая его за колпачок. Не дергайте за кабель!
6. Повторите процедуру для остальных трех проводов.

Важные замечания: При наличии следов пробоя (белесые дорожки, трещины) или механических повреждений изоляции провод подлежит замене. Маркируйте провода малярной лентой с номерами цилиндров при сомнениях в запоминании порядка подключения.

Ошибка	Последствие
Резкий рывок за кабель	Обрыв токоведущей жилы или отрыв колпачка
Перепутывание проводов	Некорректная работа двигателя, пропуски зажигания
Попадание грязи в колодец	Загрязнение свечи, сложности при установке

Маркировка проводов во избежание путаницы

Перед снятием модуля зажигания или отсоединением разъёмов обязательно промаркируйте все провода. На "Ниве-Шевроле" к модулю подходят четыре высоковольтных провода от свечей зажигания и один электрический разъём управления. Неправильное подключение после демонтажа вызовет сбои в работе двигателя.

Используйте изоленту, бирки или маркер для чёткой идентификации. Сфотографируйте исходное расположение проводов перед разборкой – это послужит дополнительной подсказкой при обратной сборке. Особое внимание уделите высоковольтным проводам: их порядок подключения критичен для правильного порядка работы цилиндров.

Порядок маркировки проводов

Высоковольтные провода (свечные):

• Цилиндр 1 (ближний к радиатору) – пометьте как "1"
• Цилиндр 2 – пометьте как "2"
• Цилиндр 3 – пометьте как "3"
• Цилиндр 4 (ближний к салону) – пометьте как "4"

Электрический разъём модуля зажигания:

1. Отсоедините колодку, предварительно отжав фиксатор
2. Наклейте метку "Блок" на саму колодку проводов
3. Наклейте метку "Модуль" на ответную часть разъёма на корпусе модуля

Соответствие выводов модуля зажигания (ориентировочно):

Клемма на модуле	Назначение	Цвет провода (пример)
A	Питание (+12В)	Красный/коричневый
B	Управление 1-4 цилиндрами	Синий/белый
C	Масса	Чёрный/коричневый
D	Управление 2-3 цилиндрами	Жёлтый/красный

Убедитесь, что метки устойчивы к нагреву и вибрации. При обратной установке сверьтесь с фотографией и метками – провода должны быть подключены в строго соответствующие гнёзда модуля зажигания согласно нумерации цилиндров.

Демонтаж крепежных болтов модуля зажигания

Отключите минусовую клемму аккумуляторной батареи перед началом работ, чтобы исключить риск короткого замыкания и обесточить систему зажигания. Подготовьте необходимый инструмент: торцевой ключ или головку на 13 мм, вороток и удлинитель для удобного доступа к болтам.

Визуально определите расположение четырех крепежных болтов модуля зажигания, которые надежно фиксируют его корпус на двигателе. Убедитесь, что рабочая зона хорошо освещена, при необходимости используйте фонарик для точной идентификации точек крепления.

Порядок откручивания болтов

1. Последовательно ослабьте каждый болт на 2-3 оборота, двигаясь диагонально для равномерного снятия нагрузки с корпуса модуля
2. Полностью выкрутите болты, сохраняя их в подготовленной емкости во избежание потерь
3. Проверьте состояние резьбовых отверстий в блоке цилиндров на наличие загрязнений или повреждений

Важно: Не прилагайте чрезмерных усилий при откручивании во избежание срыва резьбы. Если болт закис, обработайте резьбовое соединение проникающей смазкой WD-40 и выждите 10-15 минут перед повторной попыткой.

Извлечение модуля из посадочного места

Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания и случайной подачи напряжения. Обеспечьте свободный доступ к модулю зажигания, сняв декоративную пластиковую накладку двигателя при необходимости.

Найдите модуль зажигания в подкапотном пространстве: он установлен на кронштейне возле левой стойки амортизатора (по ходу движения автомобиля) и имеет характерную прямоугольную форму с двумя группами проводов. Визуально идентифицируйте четыре высоковольтных вывода свечных проводов, идущих к свечам цилиндров.

1. Отсоединение разъемов:
   • Нажмите на фиксатор основного электрического разъема (колодки с 8-10 контактами)
   • Аккуратно потяните разъем на себя, удерживая корпус модуля
   • Снимите четыре высоковольтных провода, запоминая их расположение по цилиндрам (рекомендуется маркировать)
2. Демонтаж крепления:
   • Используя головку на 10 мм с удлинителем, отверните три крепежных болта
   • Удерживайте модуль свободной рукой во время откручивания последнего болта
   • Проверьте наличие металлических термопрокладок между модулем и кузовом

Извлекайте модуль строго вертикально вверх, избегая перекоса и резких движений. При появлении сопротивления проверьте полноту отсоединения всех проводов и крепежа. Осмотрите посадочную площадку на предмет коррозии, загрязнений и целостности термоизоляционных элементов.

Проверка явных дефектов: трещины, следы перегрева

Тщательно осмотрите корпус модуля зажигания со всех сторон при хорошем освещении. Ищите любые механические повреждения: сколы, глубокие царапины или нарушение целостности пластика. Особое внимание уделите области вокруг высоковольтных разъемов катушек и контактов управления – здесь чаще всего возникают проблемы из-за вибрации и температурных деформаций.

Внимательно проверьте поверхности на наличие микротрещин. Они могут быть почти незаметными, но критичными для герметичности. Используйте лупу при необходимости. Наличие даже мелких трещин приводит к проникновению влаги, окислению внутренних дорожек и выходу модуля из строя, особенно после мойки двигателя или дождя.

Признаки перегрева и их локализация

Изучите поверхность модуля на предмет следующих визуальных маркеров термического воздействия:

• Изменение цвета пластика: Пожелтение, потемнение или коричневые пятна на корпусе, особенно возле крепежных отверстий или радиаторных ребер.
• Оплавленные участки: Локальные деформации или потеки пластика на нижней части корпуса, прилегающей к двигателю.
• Запах гари: Стойкий характерный запах перегретой пластмассы или электроизоляции, исходящий от модуля даже после остывания.

Сравните состояние контактов разъемов:

Место проверки	Норма	Дефект (перегрев)
Высоковольтные клеммы (для свечных проводов)	Чистый металл, отсутствие нагара	Обугливание, оплавление краев, черный нагар
Низковольтный разъем управления	Ровный цвет контактов (никель/олово)	Синеватый или радужный оттенок, почернение
Поверхность под монтажной платой (после снятия)	Однородный цвет текстолита	Темные пятна, отслоение дорожек, вздутие элементов

Обнаружение трещин или явных следов перегрева означает необходимость замены модуля зажигания. Попытки ремонта (заклеивание трещин, зачистка контактов) носят временный характер и не гарантируют стабильную работу двигателя.

Зачистка контактов на колодке разъема

Окисление контактов в разъеме модуля зажигания – распространенная причина неисправностей. Образующийся налет нарушает проводимость, что приводит к прерыванию сигнала, пропускам зажигания и нестабильной работе двигателя.

Визуально осмотрите контакты: ищите зеленоватые или белесые отложения, потемнение металла, следы коррозии. Особое внимание уделите центральным пинам, отвечающим за управление катушками и сигналы датчиков.

Для работы потребуется:

• Контактный очиститель (WD-40, LIQUI MOLY Kontakt Reiniger)
• Мелкозернистая наждачная бумага (P600-P800)
• Ватные палочки или зубная щетка
• Сжатый воздух в баллоне

Пошаговая процедура зачистки

1. Отсоедините разъем от модуля зажигания, нажав на фиксатор
2. Обильно обработайте контакты очистителем с двух сторон
3. Дождитесь испарения состава (2-3 минуты)
4. При сильном окислении: аккуратно обработайте контактные поверхности сложенной вдвое наждачной бумагой. Движения – только вдоль контактов!
5. Удалите абразивную пыль ватной палочкой, смоченной очистителем
6. Тщательно продуйте разъем сжатым воздухом
7. Нанесите тонкий слой токопроводящей смазки (например, Molykote Electra)

Важно: Избегайте чрезмерного усилия при зачистке – деформация контактов недопустима. После сборки проверьте плотность прилегания колодки и отсутствие люфта.

Проверка целостности проводов питания мультиметром

Отключите разъем модуля зажигания и визуально осмотрите провода на предмет механических повреждений, трещин изоляции или оплавленных участков. Убедитесь в отсутствии коррозии на контактах разъема, которая нарушает электрическое соединение.

Переведите мультиметр в режим измерения сопротивления (Ом) или прозвонки цепи. Выберите диапазон 200 Ом, если используется ручной выбор. Проверьте калибровку прибора, замкнув щупы между собой – на дисплее должно отображаться значение, близкое к нулю.

Последовательность проверки проводов

Для тестирования выполните следующие шаги:

1. Массовый провод (черный): Один щуп подключите к контакту разъема модуля, соответствующий черному проводу, второй – к чистой металлической части кузова или минусовой клемме АКБ. Исправный провод покажет сопротивление 0–0.5 Ом.
2. Силовой провод (+12В): Щупы установите между контактом питания в разъеме модуля (обычно красный/розовый провод) и плюсовой клеммой АКБ. Корректное значение – до 1 Ом. Если мультиметр показывает обрыв (OL), проверьте предохранитель цепи.

Важно: При прозвонке фиксируйте щупы плотно на контактах, исключая ложные показания из-за плохого контакта. Проверяйте провода на всем протяжении, изгибая жгут – резкое изменение сопротивления укажет на внутренний обрыв жилы.

Типичные неисправности и значения

Состояние провода	Показания мультиметра	Действия
Исправный провод	0–1 Ом	Цепь не требует ремонта
Частичный обрыв	Плавающие значения (1–50 Ом)	Замена участка проводки
Полный обрыв	OL (бесконечность)	Поиск места обрыва, замена провода
Короткое замыкание	~0 Ом между разными цепями	Проверка изоляции, устранение КЗ

После проверки подключите разъем, убедитесь в надежной фиксации. Запустите двигатель для проверки работоспособности системы зажигания. Отсутствие искры при исправных проводах указывает на неисправность самого модуля или датчиков.

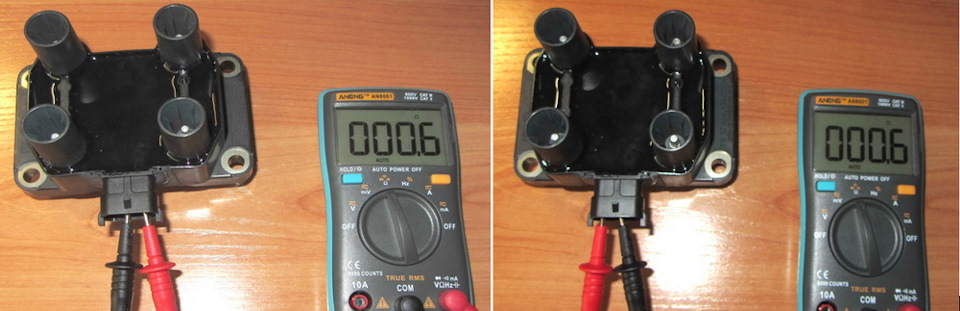

Тестирование сопротивления первичной обмотки модуля зажигания «Нива-Шевроле»

Для проверки первичной обмотки потребуется мультиметр в режиме измерения сопротивления (Ом). Отключите разъем модуля зажигания и снимите его с автомобиля для точности замеров. Очистите контакты от загрязнений перед тестированием.

Идентифицируйте клеммы управления катушками на разъеме модуля. Для первичных обмоток используйте контакты, соответствующие управляющим сигналам от ЭБУ (обычно контакты 1, 2, 3 и 4 в 4-контактном разъеме).

Порядок измерений:

Установите мультиметр на диапазон 0–20 Ом. Проверьте сопротивление между парами контактов:

• Цилиндры 1 и 4: Подсоедините щупы к контактам 1 и 4 разъема модуля.
• Цилиндры 2 и 3: Подсоедините щупы к контактам 2 и 3 разъема модуля.

Нормативные значения сопротивления для исправной первичной обмотки:

Пара цилиндров	Диапазон сопротивления (Ом)
1 и 4	0,4–0,6
2 и 3	0,4–0,6

Критические отклонения от нормы:

1. Показания ниже 0,4 Ом – межвитковое замыкание в обмотке
2. Показания выше 0,6 Ом – обрыв цепи или окисление контактов
3. Разница значений между парами более 0,1 Ом – неисправность одной из катушек

При обнаружении отклонений модуль подлежит замене. Повторно проверьте соединения щупов с контактами при неоднозначных результатах.

Измерение сопротивления вторичной обмотки

Вторичная обмотка модуля зажигания генерирует высокое напряжение для искрообразования. Контроль её сопротивления выявляет обрывы, межвитковые замыкания или деградацию изоляции.

Для проверки необходим мультиметр с режимом омметра. Убедитесь в отсутствии загрязнений и механических повреждений на контактах модуля перед измерениями.

Порядок выполнения замеров

Действуйте по шагам:

1. Отключите разъём питания модуля зажигания
2. Выберите на мультиметре диапазон измерения до 20 кОм
3. Подсоедините щупы к высоковольтным выводам одной катушки:
   • Для катушки цилиндров 1-4: к выводам 1 и 4
   • Для катушки цилиндров 2-3: к выводам 2 и 3
4. Зафиксируйте показания прибора
5. Повторите процедуру для второй катушки

Параметр	Нормальное значение	Признак неисправности
Сопротивление вторичной обмотки	11-13 кОм	Бесконечность (обрыв) или менее 10 кОм (КЗ)

Значения ниже 10 кОм указывают на межвитковое замыкание, отсутствие показаний (OL на дисплее) – на обрыв цепи. Расхождение между катушками более 1 кОм требует замены модуля.

Анализ показаний на соответствие заводским нормам

После получения параметров сопротивлений обмоток модуля зажигания сравните их с эталонными значениями, указанными в технической документации производителя. Для "Нива-Шевроле" типичные нормы первичных обмоток составляют 0,5–0,7 Ом, вторичных – 5,5–8,0 кОм. Используйте мультиметр с точностью ±1% для минимизации погрешности измерений.

Отклонение более чем на 10% от номинала свидетельствует о неисправности: повышенное сопротивление указывает на обрыв или окисление контактов, заниженное – на межвитковое замыкание. При несоответствии даже одной обмотки модуль требует замены, так как нарушается баланс искрообразования.

Критерии оценки параметров

Проверьте термостабильность: прогрейте модуль до рабочей температуры (+80°C) и повторно снимите показания. Допустимое изменение – не более 15% от исходных значений. Игнорирование этого теста приводит к ложным выводам при скрытых дефектах, проявляющихся только при нагреве.

1. Сопоставьте фактические данные с нормативами:
   • Первичная цепь: 0,5–0,7 Ом
   • Вторичная цепь: 5500–8000 Ом
2. Проверьте симметричность показаний между цилиндрами:

   Цилиндры 1-4	Допуск ±3%
   Цилиндры 2-3	Допуск ±3%

Важно: Распространенная ошибка – проверка только "холодного" модуля. Короткое замыкание в катушках часто возникает при тепловом расширении, поэтому диагностику проводят в двух температурных режимах.

Проверка контакта "массы" модуля зажигания

Плохой контакт между корпусом модуля и "массой" кузова – частая причина сбоев в работе системы зажигания. Нарушение этого соединения приводит к перебоям искрообразования, пропускам зажигания или полному отказу двигателя.

Для проверки надежности "массового" контакта модуля зажигания потребуется мультиметр в режиме измерения сопротивления (омметра) или контрольная лампа на 12В. Проверка выполняется при отключенном минусовом выводе аккумуляторной батареи.

Последовательность проверки

Этап 1: Визуальный осмотр

• Убедитесь в отсутствии коррозии, грязи или окислов на посадочной поверхности модуля и кузова.
• Проверьте целостность и плотность прилегания металлических лепестков (лапок) крепления модуля к кузову.

Этап 2: Измерение сопротивления

1. Подключите щуп мультиметра к одному из болтов крепления модуля.
2. Второй щуп прижмите к чистой неокрашенной металлической точке кузова (например, болту крепления аккумуляторной скобы).
3. Показания прибора должны быть близки к нулю (0.1–0.5 Ом). Значение выше 1–2 Ом указывает на ненадежный контакт.

Этап 3: Проверка контрольной лампой

1. Подключите зажим лампы к "+" аккумулятора.
2. Щупом лампы последовательно коснитесь болтов крепления модуля.
3. Яркое свечение лампы на каждом болте подтверждает надежное соединение с "массой". Тусклый свет или его отсутствие – признак плохого контакта.

Важно: При выявлении проблем зачистите контактные поверхности модуля и кузова до металлического блеска, обработайте токопроводящей смазкой и надежно затяните крепеж. Проведите проверку повторно.

Тест на межвитковое замыкание обмоток модуля зажигания

Проверка выполняется мультиметром в режиме измерения сопротивления (Ω). Установите диапазон 200 Ом или выше для точных показаний.

Отсоедините электрический разъём модуля зажигания. Очистите контакты катушек от загрязнений для исключения ложных показаний.

Последовательность измерений

• Выводы первичной обмотки: подключите щупы к контактам B+ (центральный контакт разъёма) и управляющим выводам (1A и 1B для цилиндров 1-4, 2A и 2B для цилиндров 2-3)
• Нормальное сопротивление: 0.4–0.6 Ом
• Выводы вторичной обмотки: подключите щупы к высоковольтным выводам соответствующих пар цилиндров (1-4 и 2-3)
• Нормальное сопротивление: 4.5–7.5 кОм

Тип обмотки	Контакты для замера	Норма (Ом/кОм)
Первичная	B+ ↔ 1A, B+ ↔ 1B, B+ ↔ 2A, B+ ↔ 2B	0.4–0.6
Вторичная	Вывод 1 ↔ вывод 4	4.5–7.5 кОм
Вторичная	Вывод 2 ↔ вывод 3	4.5–7.5 кОм

Критерии неисправности: сопротивление ниже нормы указывает на межвитковое замыкание. Разница в показаниях между идентичными обмотками более 10% свидетельствует о повреждении катушки.

Важно: перед проверкой убедитесь в отсутствии влаги на модуле и контактах. Для точности повторите замеры после прогрева мультиметра (2-3 минуты во включённом состоянии).

Диагностика импульса с датчика Холла мультиметром

Для проверки работоспособности датчика Холла потребуется мультиметр с функцией измерения постоянного напряжения (DCV) в диапазоне 0–15 В. Предварительно отсоедините трёхконтактный разъем датчика от модуля зажигания. Подключите минусовой щуп тестера к массе двигателя (любая неокрашенная металлическая часть), плюсовой – к центральному проводу разъёма датчика (обычно соответствует зелёному кабелю в жгуте).

Включите зажигание, но не запускайте двигатель. Вручную проворачивайте коленвал стартером или вручную (через болт шкива) и наблюдайте за показаниями мультиметра. Исправный датчик Холла должен генерировать импульсы напряжения в диапазоне 0,4–11 В. Отсутствие колебаний сигнала или постоянные значения вне указанных пределов указывают на неисправность.

Интерпретация результатов

• Напряжение отсутствует (0 В) – обрыв цепи питания датчика или его полный выход из строя
• Постоянное напряжение ~12 В – короткое замыкание в сигнальном проводе
• Показания в норме (0,4–11 В) – датчик исправен, проблема в других компонентах системы

Параметр	Исправный датчик	Неисправность
Диапазон импульсов	0,4–11 В	Стабильные 0 В / 12 В
Характер сигнала	Чёткие скачки напряжения	Отсутствие изменений

1. Убедитесь в наличии +12 В на красном проводе разъёма при включённом зажигании
2. Проверьте целостность чёрного провода (масса) тестером в режиме прозвонки
3. При несоответствии сигнала норме замените датчик Холла

Проверка проводки к управляющему разъему

Проверка проводки начинается с визуального осмотра разъема и проводов на предмет повреждений изоляции, коррозии контактов или следов перегрева. Убедитесь в отсутствии обломанных фиксаторов колодки и надежности соединения. Любые дефекты требуют устранения перед дальнейшей диагностикой.

Для точной диагностики потребуется мультиметр и принципиальная схема подключения. Отсоедините разъем от модуля зажигания и аккумуляторную батарею перед измерениями. Проверка проводится в два этапа: целостность цепей и качество сигналов управления.

Алгоритм проверки мультиметром

1. Тест массы (контакт A)
   • Переведите мультиметр в режим измерения сопротивления (Ω)
   • Подключите один щуп к контакту A разъема, второй – к кузову автомобиля
   • Исправное соединение: показания 0–1 Ом. Высокое сопротивление указывает на плохую массу
2. Тест питания (контакт B)
   • Подключите аккумулятор, включите зажигание
   • Переведите мультиметр в режим измерения напряжения (DCV 20V)
   • Замерьте напряжение между контактом B и массой: нормой является 11.5–12.5V
3. Проверка сигнальных цепей (контакты C и D)
   • Подключите щупы мультиметра к контактам C и D (поочередно) и массе
   • Прокрутите двигатель стартером, наблюдая за показаниями
   • Исправная цепь: колебания напряжения 0.3–3V при импульсах ЭБУ
4. Прозвонка проводов до ЭБУ
   • Отсоедините разъем блока управления
   • Прозвоните цепи между контактами разъема модуля и соответствующими пинами ЭБУ
   • Допустимое сопротивление: до 2 Ом. Бесконечность указывает на обрыв

Контакт	Назначение	Нормальные показания
A	Масса	0–1 Ом (относительно кузова)
B	Питание +12V	11.5–12.5V (при включенном зажигании)
C	Сигнал 1–4 цилиндры	Импульсы 0.3–3V (при прокрутке стартером)
D	Сигнал 2–3 цилиндры	Импульсы 0.3–3V (при прокрутке стартером)

Обнаруженные обрывы, короткие замыкания или отклонения в напряжениях требуют ремонта проводки. Особое внимание уделите участкам возле гофрозащиты и точкам изгиба. После восстановления цепей выполните повторную проверку перед подключением модуля.

Сборка стенда для искрового теста

Стенд имитирует работу системы зажигания двигателя, позволяя визуально оценить искрообразование на всех четырех свечах одновременно. Конструкция обеспечивает безопасное тестирование модуля в статичных условиях без запуска ДВС.

Для сборки потребуются следующие компоненты:

• Аккумулятор 12 В
• 4 исправные свечи зажигания
• Высоковольтные провода (4 шт.)
• Медные провода сечением 1.5-2 мм²
• Кнопка включения/выключения
• Деревянная основа для крепления
• Металлические хомуты для фиксации свечей

Последовательность сборки

1. Закрепите свечи на деревянной основе вертикально, соединив их резьбовые части общим медным проводом (масса).
2. Установите модуль зажигания рядом, подключите к нему высоковольтные провода согласно нумерации цилиндров (1-3-4-2).
3. Подсоедините к разъему модуля:
   • Пин 1: +12В от АКБ через кнопку
   • Пин 2: на массу АКБ
   • Пин 3: на управляющий сигнал (имитатор ДПКВ)
4. Проверьте изоляцию всех соединений, исключив перекрестные замыкания.

Важно: расстояние между электродами свечей должно составлять 7-8 мм для корректной оценки пробоя. Перед тестированием убедитесь в отсутствии легковоспламеняющихся материалов рядом со стендом.

Подключение тестовой свечи к высоковольтным выводам

Извлеките высоковольтный провод первого цилиндра из модуля зажигания. Установите тестовую свечу зажигания с исправным зазором (0,7-0,8 мм) в наконечник этого провода. Надежно зафиксируйте корпус свечи на "массе" двигателя – например, при помощи проволоки или струбцины к болту ГБЦ или кронштейну. Аналогичную операцию выполните для провода второго цилиндра.

Отсоедините топливный насос (предотвращая подачу бензина) или снимите предохранитель бензонасоса. Попросите помощника прокрутить стартером двигатель в течение 3-5 секунд. Визуально контролируйте наличие устойчивой искры между электродами обеих тестовых свечей. Отсутствие искры или ее нерегулярность укажут на неисправность в цепи соответствующего цилиндра.

Интерпретация результатов

• Искра есть на обеих свечах: Модуль зажигания исправен. Проблема в других компонентах (датчики, ЭБУ, топливо, компрессия).
• Искра отсутствует на одной свече: Неисправен высоковольтный провод, контакт в разъеме модуля или катушка зажигания внутри модуля для этого цилиндра.
• Искры нет на обеих свечах: Неисправен модуль зажигания целиком, обрыв/короткое замыкание в цепи управления модулем, отсутствие сигналов от ЭБУ или проблема с питанием модуля.

Важные замечания: Используйте только заведомо рабочую тестовую свечу. Корпус свечи должен иметь идеальный контакт с "массой". Не держитесь за провод или свечу во время прокрутки – риск удара током! Проверка под нагрузкой (вкрученная свеча) точнее, чем "на разрыв".

Вращение коленвала стартером для наблюдения искры

Подключите диагностическую свечу к высоковольтному проводу первого цилиндра и надежно расположите её корпус на «массе» двигателя (например, на кронштейне генератора или чистой неокрашенной металлической поверхности). Убедитесь в плотном контакте электрода свечи с металлом – слабое прилегание исказит результат проверки.

Попросите помощника включить зажигание и кратковременно провернуть стартером коленчатый вал (не более 3-5 секунд). Наблюдайте за межэлектродным зазором свечи: устойчивая ярко-синяя искра должна появляться при каждом обороте коленвала. Отсутствие искры или наличие слабых оранжевых разрядов указывает на неисправность в цепи зажигания.

Ключевые аспекты контроля искрообразования

При выполнении проверки учитывайте следующие моменты:

• Безопасность: Не держитесь за высоковольтные элементы во время вращения стартера.
• Состояние свечи: Диагностическая свеча должна быть заведомо исправной и сухой.
• Продолжительность прокрутки: Избегайте длительной работы стартера для предотвращения перегрева.
• Оценка качества: Синяя искра с характерным щелчком – признак нормальной работы модуля. Прерывистая или тусклая искра требует углубленной диагностики.

Фиксация наличия/отсутствия искры на электродах

Для проверки искрообразования потребуется свечной ключ и заведомо исправная свеча зажигания. Снимите высоковольтный провод с одной из свечей цилиндров двигателя, после чего аккуратно извлеките саму свечу при помощи ключа.

Подсоедините проверяемую свечу к снятому высоковольтному проводу. Надежно зафиксируйте корпус свечи на «массе» автомобиля (например, прижав резьбовую часть к неокрашенному металлу двигателя или кузова). Убедитесь в надежности контакта для исключения ложных результатов.

Проверка искры

Попросите помощника провернуть стартером коленвал двигателя на 3-5 секунд. В это время внимательно наблюдайте за электродами подключенной свечи:

• Искра присутствует: Яркая, стабильная вспышка сине-фиолетового цвета между электродами свечи.
• Искра отсутствует: Полное отсутствие видимых разрядов на электродах.
• Искра слабая/нестабильная: Редкие, тусклые (оранжевые) разряды или искра проскакивает только на одной стороне электрода.

Повторите процедуру для всех цилиндров, последовательно проверяя каждый высоковольтный провод и соответствующую свечу. Фиксируйте результат для каждого цилиндра отдельно.

Важно: Не держитесь за изоляцию высоковольтного провода или свечу во время прокрутки стартером во избежание удара током. Убедитесь, что топливная рампа отключена (или снята предохранитель топливного насоса) для предотвращения подачи бензина в цилиндры и выброса топлива.

Анализ цветовой характеристики искры

Цвет искры – ключевой индикатор корректной работы модуля зажигания. Для проверки выкрутите свечу из цилиндра, присоедините к высоковольтному проводу, а корпусом прижмите к массе двигателя металлической частью. Попросите помощника прокрутить стартером двигатель 3-5 секунд.

Наблюдайте за характером разряда между электродами свечи. Здоровая искра должна быть яркой, интенсивной и стабильно возникать при каждом обороте коленвала. Особое внимание уделите оттенку разряда – он дает четкое представление о состоянии системы.

Интерпретация цветовых характеристик

• Ярко-голубой/фиолетовый – эталонный признак исправности. Указывает на достаточную энергию для воспламенения топливной смеси.
• Желтый или оранжевый – сигнализирует о слабом разряде. Возможные причины: пробой катушки, высокое сопротивление ВВ-проводов, низкое напряжение АКБ.
• Красноватый оттенок – критично низкое качество искрообразования. Требуется проверка цепей питания модуля и контактов массы.
• Отсутствие искры – полная неработоспособность цепи (проверьте предохранители, реле зажигания, разъемы модуля).

Проверку обязательно выполняйте для всех цилиндров. Разный цвет искры на отдельных свечах указывает на неисправность конкретной катушки модуля зажигания или проблему в соответствующем ВВ-проводе.

Попеременная проверка каждой катушки модуля зажигания

Данный метод позволяет выявить неисправную катушку или связанный с ней цилиндр путем анализа реакции двигателя на принудительное отключение. Способ применим при наличии пропусков зажигания или троения мотора.

Для выполнения потребуется доступ к разъемам модуля зажигания при работающем двигателе. Соблюдайте осторожность: избегайте контакта с вращающимися элементами и высоковольтными проводами. Используйте диэлектрические перчатки при необходимости.

Последовательность действий

Выполняйте проверку строго на холостых оборотах:

1. Запустите двигатель и дайте выйти на режим холостого хода
2. Поочередно отсоединяйте электрические разъемы от каждой катушки:
   • Фиксатор разъема отжимается вверх или в сторону (в зависимости от модификации)
   • Аккуратно извлеките коннектор из гнезда катушки
3. Фиксируйте изменение работы двигателя после отключения:
   • При отключении исправной катушки: обороты снизятся, двигатель начнет "троить" сильнее
   • При отключении неисправной катушки: характер работы мотора не изменится
4. После проверки одной катушки:
   • Верните разъем на место до щелчка фиксатора
   • Дождитесь стабилизации оборотов
   • Перейдите к следующей катушке

Интерпретация результатов: Если отключение конкретной катушки не повлияло на работу двигателя - данная катушка или соответствующий ей цилиндр не функционируют. Требуется дополнительная диагностика свечи, ВВ провода и компрессии в проблемном цилиндре.

Оценка равномерности искрообразования

Проверка равномерности искрообразования позволяет выявить скрытые дефекты модуля зажигания, которые не проявляются при стандартной диагностике напряжения. Неравномерные пропуски зажигания или различия в интенсивности искры между цилиндрами указывают на проблемы с коммутацией или распределением энергии.

Для тестирования потребуется набор высоковольтных разрядников с регулируемым зазором (например, Э203П) или профессиональный тестер искровых разрядов. Обязательно отсоедините топливный насос для предотвращения запуска двигателя и защитите электронные компоненты от статических разрядов.

Порядок выполнения проверки

1. Снимите все свечные провода с высоковольтных выводов модуля зажигания
2. Подключите разрядники к каждому из 4 выводов модуля, надежно зафиксировав их на массе двигателя
3. Установите одинаковый зазор между электродами на всех разрядниках (рекомендуется 7-9 мм)
4. Попросите помощника прокрутить стартер в течение 10-15 секунд

Наблюдаемый дефект	Вероятная причина
Искра отсутствует в одном канале	Обрыв в катушке или коммутационной цепи
Прерывистая искра в нескольких каналах	Пробой высоковольтных диодов
Разная длина искрового разряда	Деградация обмоток катушек
Искра желтого цвета вместо синего	Снижение энергии разряда

Критерии исправности: все четыре разрядника должны демонстрировать стабильную искру одинаковой длины и интенсивности на протяжении всего теста. Различия в цвете (голубой/фиолетовый против желтого/красного) или периодические пропуски искрообразования свидетельствуют о неисправности.

При обнаружении отклонений выполните дополнительную проверку сопротивления вторичных обмоток мультиметром. Сопротивление между парными выводами (1-4 и 2-3 цилиндры) должно составлять 5.5-7.0 кОм. Разница более 10% между каналами требует замены модуля.

Тестирование под нагрузкой при горячем двигателе

После прогрева двигателя до рабочей температуры (90°C) выполните проверку модуля зажигания под реальной нагрузкой. Для этого увеличьте обороты коленчатого вала до 3000–3500 об/мин и удерживайте их стабильно в течение 1-2 минут. Наблюдайте за поведением двигателя: нестабильная работа или провалы на этих оборотах указывают на возможную неисправность модуля при нагреве.

Проведите серию резких ускорений: быстро нажмите педаль газа до упора и отпустите несколько раз подряд. Обратите внимание на рывки, детонацию или пропуски воспламенения при сбросе газа – эти симптомы характерны для деградации электронных компонентов модуля в условиях повышенной температуры.

Диагностические измерения под нагрузкой

Используйте мультиметр для контроля напряжения на выходе модуля при работающем двигателе:

• Подключите щупы к выводам управляющих катушек (контакты 1 и 4, 2 и 3 по схеме)
• Зафиксируйте показатели при резком увеличении оборотов: нормальный диапазон 0.3–1.2 В
• Проверьте сопротивление изоляции между корпусом и высоковольтными выводами (минимум 50 МОм)

Сравните параметры цилиндров с помощью осциллографа или диагностического сканера:

Параметр	Норма	Признак неисправности
Длительность искрообразования	1.5–2.4 мс	Разброс значений >0.3 мс между цилиндрами
Амплитуда напряжения	8–12 кВ	Падение ниже 6 кВ при нагреве

После теста заглушите двигатель и немедленно проверните стартером на 5–10 секунд. Отсутствие искры при горячем старте – критический признак выхода модуля из строя. Для окончательной провертели замените модуль зажигания на заведомо исправный и повторите тестовые режимы.

Проверка контактов после установки модуля зажигания

После монтажа нового модуля визуально убедитесь в отсутствии перегибов, перетирания или повреждения проводов высокого напряжения. Проверьте плотность посадки колпачков на свечах зажигания и контактах катушек – характерный щелчок подтвердит надежную фиксацию. Осмотрите разъем питания модуля на корпусе: он должен быть защелкнут до упора без перекосов.

Особое внимание уделите контактам разъема питания. Убедитесь, что клеммы внутри колодки не загнуты, не окислены и не имеют следов оплавления. Легкое нажатие на разъем при работающем двигателе поможет выявить нестабильный контакт – если мотор начинает троить или глохнет, требуется зачистка клемм или замена колодки.

Ключевые точки для контроля соединений

• Центральный провод: Проверьте надежность подключения к крышке трамблера и катушке зажигания.
• Высоковольтные провода цилиндров: Контролируйте порядок подключения (1-3-4-2) и глубину посадки в гнездах.
• "Масса" модуля: Удостоверьтесь в чистоте и надежности контакта с кузовом (точка крепления болтами).
• Колодка управления: Проверьте фиксацию и состояние контактов (пины 1A-1B-2A-2B).

Элемент	Признак неисправности
Окисленные контакты	Затрудненный пуск, плавающие обороты
Неплотная посадка колпачка	Пробой искры на массу, троение двигателя
Перепутанные ВВ-провода	Хлопки в выпуске/впуске, двигатель не запускается

Подключение колодки и высоковольтной трассы

Подсоедините 4-контактную колодку проводов к разъёму модуля зажигания, соблюдая ориентацию фиксатора. Убедитесь в отсутствии коррозии на клеммах и надёжной фиксации замка-защёлки. Любой перекос или неполное соединение вызовут нарушение контакта.

Подключите высоковольтные провода к свечам зажигания в строгом соответствии с нумерацией цилиндров: провод маркировки «1» – к 1 цилиндру (ближний к ремню ГРМ), «2» – ко 2 цилиндру, «3» – к 3 цилиндру, «4» – к 4 цилиндру. Нарушение порядка приведёт к некорректной работе двигателя.

Контрольные операции

1. Визуальный осмотр:
   • Проверьте целостность изоляции ВВ-проводов
   • Убедитесь в отсутствии трещин на наконечниках
   • Исключите контакт проводов с подвижными элементами
2. Проверка контактов:
   • Потяните каждый провод на колодке – смещение недопустимо
   • Проверьте усилие посадки колпачков на свечах (характерный щелчок)

Маркировка на модуле	Номер цилиндра	Цвет провода*
1	1	Синий/белый
2	2	Жёлтый/зелёный
3	3	Красный/чёрный
4	4	Коричневый/серый

*Цвета могут отличаться в зависимости от года выпуска

Контрольная сборка узла в обратной последовательности

После завершения диагностики или замены компонентов модуля зажигания, приступайте к поэтапной обратной сборке узла. Каждый шаг должен сопровождаться визуальным контролем правильности установки элементов и соответствия их посадочных мест.

Убедитесь, что все контакты разъемов очищены от загрязнений и окислов, а крепежные элементы подготовлены для монтажа. Проверьте целостность изоляции высоковольтных проводов и отсутствие перегибов на их трассе.

Порядок сборки

1. Установите катушку зажигания на модуль, совместив монтажные отверстия
2. Зафиксируйте катушку крепежными болтами, затягивая их крестообразно с моментом 8-10 Н∙м
3. Наденьте высоковольтные провода на свечи зажигания в порядке 1-3-4-2:
   • Цифра на проводе → Номер цилиндра
   • Центральный вывод → Катушка зажигания
4. Верните на место защитный кожух модуля, совмещая фиксаторы
5. Подключите электрические разъемы:

   4-контактный	Система управления зажиганием
   2-контактный	Датчик Холла

6. Проверьте надежность крепления массового провода к кузову

Перед запуском двигателя дважды убедитесь в отсутствии перепутанных высоковольтных проводов и надежности всех электрических соединений. Не допускается оставлять незакрепленными элементы модуля или допускать соприкосновение проводов с подвижными частями двигателя.

Крепление модуля зажигания с рекомендуемым усилием

При фиксации модуля зажигания на двигателе Нива-Шевроле критически важно соблюдать момент затяжки крепежных болтов. Превышение усилия приводит к деформации корпуса модуля, нарушению теплового контакта с двигателем и повреждению внутренних электронных компонентов. Недостаточная затяжка вызывает ухудшение отвода тепла, что провоцирует перегрев и нестабильную работу системы зажигания.

Используйте динамометрический ключ с предустановленным значением момента. Стандартное усилие для крепления модуля зажигания на двигателях ВАЗ-2123 составляет 9,8–11,8 Н·м (1,0–1,2 кгс·м). Затягивайте болты крестообразно в два этапа: сначала предварительное прижатие без усилия, затем окончательная затяжка с контролем момента.

Порядок действий при установке

1. Очистите посадочную поверхность на блоке двигателя от грязи и следов старой термопасты
2. Нанесите тонкий равномерный слой термопроводящей пасты (например КПТ-8)
3. Установите модуль, совместив монтажные отверстия со шпильками блока
4. Зафиксируйте модуль гайками и затяните их в последовательности:
   • Диагонально противоположные точки
   • Центральные элементы (если предусмотрено)
5. Проверьте равномерность прилегания корпуса по всей плоскости

Параметр	Значение	Последствия нарушения
Момент затяжки	10±1 Н·м	Деформация корпуса / перегрев
Толщина термопасты	0,2–0,5 мм	Нарушение теплопередачи
Температура поверхности	Не выше 90°C	Отказ электронных компонентов

Важно: После пробега 500–1000 км выполните контрольную проверку момента затяжки, так как термопаста может дать усадку. При замене модуля всегда используйте новые крепежные гайки во избежание самопроизвольного ослабления соединения.

Подключение аккумуляторной клеммы

Перед подключением клеммы аккумулятора убедитесь, что зажигание автомобиля полностью выключено, а ключ извлечён из замка. Это предотвратит случайное срабатывание систем и потенциальные скачки напряжения при восстановлении питания.

Очистите контактные поверхности клеммы и выводов аккумулятора металлической щёткой для удаления окислов и загрязнений. Проверьте целостность проводов и отсутствие трещин на клемме – плохой контакт исказит результаты диагностики модуля зажигания.

Порядок действий

Выполняйте подключение строго в последовательности:

1. Наденьте положительную (красную) клемму на соответствующий вывод АКБ (+)
2. Затяните крепёжную гайку до плотной фиксации
3. Аналогично установите отрицательную (чёрную) клемму на вывод (-)
4. Нанесите на контакты токопроводящую смазку для защиты от коррозии

После подключения проверьте отсутствие люфта клемм – любой дребезж контакта при движении автомобиля нарушит работу электрооборудования.

Типичные ошибки

• Обратная полярность (перепутанные клеммы)
• Недостаточная затяжка крепежа
• Попадание смазки между контактными поверхностями

Помните: некорректное подключение аккумулятора может повредить модуль зажигания и другие компоненты ЭБУ.

Пробный запуск двигателя после диагностики модуля зажигания

Цель пробного запуска – окончательно убедиться, что устранена неисправность модуля зажигания или выявленная проблема действительно связана с ним. Этот шаг является ключевым после всех проверок и замены компонентов.

Перед запуском двигателя критически важно убедиться: все соединения (колодки проводов, высоковольтные провода к катушкам модуля и свечам) надежно закреплены; клеммы аккумулятора плотно затянуты; модуль зажигания (если был снят) правильно установлен и зафиксирован.

Порядок выполнения пробного запуска и анализ результатов

1. Подготовка: Убедитесь, что рычаг КПП находится в нейтральном положении (или выжат сцепление для МКПП), стояночный тормоз включен.
2. Включение зажигания: Поверните ключ в положение "Зажигание" (II). Дождитесь, когда погаснут контрольные лампы (например, лампа давления масла).
3. Попытка запуска: Поверните ключ в положение "Стартер" (III) и удерживайте, пока двигатель не запустится или примерно 5-7 секунд. Внимательно слушайте и наблюдайте за поведением двигателя.

Анализ результатов запуска

Результат пробного запуска даст четкое понимание состояния системы зажигания:

Результат запуска	Возможная причина	Действия
Двигатель запустился сразу, работает ровно и устойчиво на холостом ходу	Проблема с модулем зажигания или его цепями устранена успешно.	Диагностика модуля завершена. Проверьте работу двигателя под нагрузкой (пробная поездка).
Двигатель не запускается (стартер крутит, но вспышек нет)	Неисправность модуля зажигания (нового или старого). Отсутствие питания или массы на модуле. Обрыв или КЗ в цепях управления модулем (сигнал с ДПКВ, команда от ЭБУ). Проблема с АКБ/стартером (недостаточная скорость вращения).	Повторить проверку цепей питания, массы, сигнала ДПКВ и управляющего сигнала от ЭБУ. Проверить исправность самого модуля.
Двигатель запускается с трудом, работает неустойчиво ("троит"), дергается	Неисправность одной из катушек внутри модуля. Проблема с высоковольтным проводом. Неисправная свеча зажигания. Ненадежный контакт в колодке проводов модуля. Проблемы с топливоподачей или ДПРВ.	Проверить искрообразование на каждой свече. Проверить состояние свечей и ВВ проводов. Измерить сопротивление катушек модуля. Проверить контакты и сигнал ДПРВ.

Если двигатель не запустился или работает с перебоями, необходимо вернуться к этапу детальной диагностики цепей модуля и смежных систем (ДПКВ, ДПРВ, питание, ЭБУ), используя данные пробного запуска для уточнения направления поиска.

Проверка стабильности работы на всех режимах

Для комплексной диагностики запустите двигатель и последовательно проверьте реакцию модуля зажигания в разных рабочих режимах. Начните с холостого хода (800-900 об/мин), затем плавно повышайте обороты до 3000 об/мин, фиксируя любые перебои в работе мотора.

Обратите внимание на резкие изменения нагрузки: быстро нажмите и отпустите педаль акселератора, имитируя обгон. Проследите за реакцией двигателя при включении энергопотребителей (фары, печка, обогрев стекол) на холостом ходу.

Критерии оценки стабильности

• Равномерность холостого хода – отсутствие вибраций и "плавающих" оборотов
• Мгновенный отклик на газ – исключение провалов или рывков при резком ускорении
• Отсутствие детонации – характерные "звонкие" стуки под нагрузкой
• Стабильность высоких оборотов – ровная работа при 4000-5000 об/мин в течение 1-2 минут

Важно: При выявлении сбоев в конкретном диапазоне оборотов проверьте соответствие параметров:

Режим работы	Нормальное напряжение (В)	Характерные неисправности
Холостой ход	13.5-14.2	Плавание оборотов
3000 об/мин	14.0-14.7	Провалы при ускорении
Пиковая нагрузка	>13.0	Детонация, троение

Фиксируйте любые отклонения: мигание лампы "Check Engine", хлопки в глушителе или потерю мощности. Для точной локализации неисправности повторите тесты на прогретом двигателе (90°C) и холодном (+20°C).

Оценка исчезновения симптомов неисправности

После замены модуля зажигания выполните контрольную проверку двигателя в разных режимах работы. Запустите мотор и дайте ему прогреться до рабочей температуры, фиксируя любые отклонения в поведении силового агрегата.

Проведите тестовую поездку длительностью 15-20 минут, имитируя стандартные условия эксплуатации: движение на низких оборотах, резкие ускорения, поддержание постоянной скорости на трассе. Особое внимание уделите режимам, при которых ранее проявлялись проблемы.

Ключевые критерии успешного ремонта

• Стабильный холостой ход – отсутствие вибраций и плавающих оборотов
• Мгновенная реакция на педаль газа – исключение провалов при разгоне
• Отсутствие детонации при нагрузках на подъёмах
• Нормальный запуск как на холодную (-5°C и ниже), так и на прогретом двигателе
• Погасший индикатор Check Engine без повторного появления через 2-3 цикла запуска

Сравните текущие показатели с симптомами, зафиксированными до замены модуля. Используйте диагностический сканер для контроля пропусков воспламенения (значения misfire должны быть в пределах 0-2 за поездку). При сохранении проблем проверьте смежные системы: топливные форсунки, ДПКВ, высоковольтные провода.

Список источников

Диагностика модуля зажигания на Ниве-Шевроле требует понимания принципов работы системы зажигания и методов проверки электронных компонентов. Использование достоверной информации обеспечивает точность выявления неисправностей.

При подготовке рекомендаций были использованы специализированные технические материалы и практический опыт автомобильных специалистов. Ниже перечислены ключевые источники для самостоятельной диагностики.

• Официальное руководство по ремонту Chevrolet Niva
• Мануалы Bosch по диагностике систем зажигания
• Технические бюллетени автосервисов по ремонту LADA 4x4
• Профильные форумы владельцев: Chevrolet Niva Club и 4x4 Forum
• Видеоинструкции канала АвтоЭлектрик Практик
• Статьи журнала За рулём по диагностике электрооборудования
• Методические пособия по автоэлектрике профессиональных колледжей

Видео: КАК ПОМЕНЯТЬ МОДУЛЬ ЗАЖИГАНИЯ НА НИВЕ ШЕВРОЛЕ?


• Ремонт по ОСАГО - как это работает

• ZAZ Vida (ЗАЗ Вида) - технические данные и мнения владельцев

• МАЗ 5335 - таблица параметров, снимки, описание версий
