Сухой картер - устройство, работа, плюсы и минусы

Статья обновлена: 18.08.2025

Двигатель внутреннего сгорания требует постоянной и надежной смазки всех трущихся деталей. Традиционная система с мокрым картером, где масло хранится в поддоне, хорошо знакома большинству. Однако в экстремальных условиях эксплуатации ей на смену приходит более сложная и эффективная схема – система смазки с сухим картером.

Эта конструкция принципиально меняет подход к хранению и подаче моторного масла. Вместо резервуара под коленвалом используется отдельный бак, а поддон двигателя остается практически "сухим". Подобное решение решает ключевые проблемы классической системы, но и вносит свои особенности.

Рассмотрим принцип работы, основные компоненты, сильные и слабые стороны системы сухого картера, определяющие ее применение в мощных, спортивных и специализированных автомобилях.

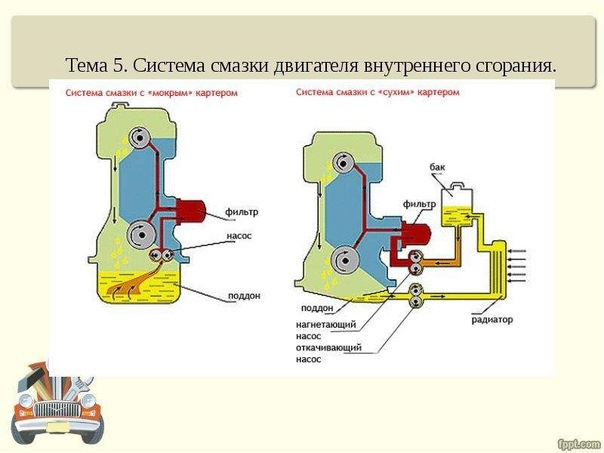

Конструктивное отличие от традиционной "мокрой" системы смазки

В традиционной "мокрой" системе смазки основной резервуар для моторного масла – поддон картера двигателя. Масляный насос единственной секции забирает смазку непосредственно из поддона через маслоприемник, после чего нагнетает её под давлением в магистрали и к трущимся поверхностям. Отработавшее масло самотеком стекает обратно в поддон, формируя постоянный цикл.

Система сухого картера радикально меняет эту схему: поддон двигателя исключается из функции хранения масла. Вместо него вводится внешний масляный бак, а ключевым элементом становится многосекционный насос (обычно с 3-4 секциями). Одна секция этого насоса (нагнетающая) подает масло из бака в двигатель, в то время как остальные секции (откачивающие) принудительно удаляют масло из картера и возвращают его в бак.

Ключевые конструктивные различия

Резервуар для масла: Отдельный герметичный бак вместо поддона двигателя.
Насосная группа: Многосекционный насос (нагнетание + откачка) против односекционного нагнетающего насоса в "мокрой" системе.
Маслоприемники: Несколько заборников откачивающих секций в картере, часто с гофрированными шлангами и трапами, вместо одного всасывающего патрубка в поддоне.
Система вентиляции: Интегрирована в бак (масло деаэрируется при попадании в бак), в отличие от системы PCV, связанной с поддоном в "мокрой" схеме.
Отсутствие масляного поддона: Поддон двигателя имеет минимальный объем или плоскую форму, так как не служит для хранения масла.

Элемент	"Мокрая" система	"Сухой" картер
Масляный резервуар	Поддон картера двигателя	Внешний отдельный масляный бак
Насос	Одна секция (нагнетание)	Многосекционный (нагнетание + откачка)
Возврат масла в резервуар	Самотеком в поддон	Принудительная откачка насосом в бак
Конструкция поддона	Глубокий, маслосборник	Плоский, компактный

Принцип раздельного хранения и подачи моторного масла

В отличие от традиционной системы смазки ("мокрый картер"), где масло хранится в поддоне двигателя и забирается оттуда единственным насосом, сухой картер использует раздельную схему. Масло не накапливается в картере, а немедленно удаляется из него специальными откачивающими насосами.

Извлеченное масло направляется в отдельный внешний бак, выполняющий функцию основного резервуара. Из этого бака независимый нагнетающий насос под необходимым давлением подает очищенное и охлажденное масло непосредственно в систему смазки двигателя к критически важным узлам трения.

Ключевые аспекты реализации

Физическое разделение функций: Хранение масла (бак) и его подача в двигатель (нагнетающий насос) полностью отделены от процесса сбора стекающего масла (откачивающие насосы).
Два контура циркуляции:
1. Контур низкого давления: Откачка масла и воздуха из картера, сепарация, возврат масла в бак.
2. Контур высокого давления: Забор масла из бака, фильтрация, подача под давлением к шейкам коленвала, распредвалам, поршневым пальцам и другим нагруженным парам трения.
Принудительное возвращение: Мощные секции откачивающих насосов обеспечивают быстрый и полный сбор масла из картера, предотвращая его вспенивание или контакт с вращающимся коленвалом.

Данная конструкция устраняет зависимость смазки от уровня масла в поддоне и положения автомобиля. Нагнетающий насос всегда забирает масло из стабильной зоны бака, свободной от вспененных или аэрированных остатков, гарантируя бесперебойную подачу чистого масла под требуемым давлением.

Устройство и функции масляного поддона специальной формы

В системе сухого картера масляный поддон имеет принципиально иную конструкцию по сравнению с классической мокросмазочной системой. Его основная задача – не создание резервуара для масла, а эффективный сбор стекающей смазки и предотвращение её вспенивания.

Форма поддона оптимизирована под компоновку двигателя и траекторию движения масла. Внутри устанавливаются перегородки (дефлекторы) и секции, разделяющие потоки. Обязательно присутствуют всасывающие зоны для откачивающих насосов, расположенные в самых низких точках, чтобы минимизировать остаточное масло.

Ключевые элементы и их функции

Встроенные перегородки (дефлекторы): Гасят колебания масла при кренах, ускорениях и торможениях, не давая ему "захлебывать" всасывающие патрубки.
Секционные отсеки: Канализируют поток масла к точкам всасывания, препятствуя образованию "масляных волн".
Углубленные зоны всасывания (коллекторы): Обеспечивают стабильный забор масла маслооткачивающими насосами даже при экстремальных углах наклона.
Дренажные каналы: Быстро направляют стекающее с деталей масло в зоны откачки, сокращая время его пребывания в поддоне.
Пеногасительные структуры: Специальные сетки или лабиринты разбивают пузырьки воздуха, снижая вспенивание.

Элемент	Функция	Решаемая проблема
Дефлекторы	Демпфирование волн масла	Предотвращение оголения всасывающих патрубков
Секционные отсеки	Разделение масляных потоков	Стабилизация давления на входе насосов
Углубленные коллекторы	Концентрация масла у точек забора	Бесперебойная работа при экстремальных маневрах
Пеногасители	Разрушение воздушных пузырей	Сохранение смазывающих свойств и предотвращение кавитации

Такая конструкция гарантирует непрерывную подачу масла к нагнетающему насосу при любых пространственных положениях автомобиля (резкие виражи, крутые подъемы/спуски), что критично для гоночных и внедорожных применений. Одновременно минимизируется контакт коленвала с масляной ванной, снижая паразитные потери мощности на перемешивание.

Роль секционного масляного насоса: закачивающая и откачивающая секции

Секционный масляный насос в системе сухого картера выполняет две принципиально разные, но взаимосвязанные функции, реализуемые отдельными секциями. Закачивающая (нагнетательная) секция отвечает за подачу масла под давлением к трущимся деталям двигателя. Откачивающая (эвакуационная) секция обеспечивает принудительное удаление масла из картера и его возврат в бак.

Обе секции конструктивно объединены в едином корпусе и приводятся от общего вала, но работают независимо друг от друга. Это разделение позволяет оптимизировать производительность каждой части насоса под специфические задачи: создание стабильного давления в системе смазки и эффективное осушение картера независимо от условий работы двигателя.

Функции и особенности секций

Закачивающая секция:

Забирает масло из масляного бака через всасывающий патрубок
Создает необходимое давление (обычно 4-6 бар) для подачи масла через фильтр к коренным/шатунным подшипникам, ГРМ и другим узлам
Оснащается редукционным клапаном для защиты от превышения давления

Откачивающая секция:

Откачивает масло из нижних точек картера через специальные маслозаборники
Имеет более высокую производительность (на 15-30% больше закачивающей) для эффективного осушения при кренах/ускорениях
Перекачивает масло вместе с картерными газами в бак, где происходит их сепарация

Критерий	Закачивающая секция	Откачивающая секция
Источник масла	Масляный бак	Поддон картера
Давление на выходе	Высокое (4-6 бар)	Низкое (0.3-1.5 бар)
Тип потока	Чистое масло	Масло-воздушная эмульсия
Ключевая задача	Смазка и охлаждение	Эвакуация масла из картера

Синхронизация работы секций предотвращает масляное голодание двигателя и гарантирует стабильную работу при экстремальных нагрузках. Производительность откачивающей секции всегда превышает объем масла, подаваемый в двигатель, что исключает накопление жидкости в картере и обеспечивает "сухой" режим его работы.

Назначение внешнего масляного бака и его конструктивные особенности

Основное назначение внешнего масляного бака в системе сухого картера – обеспечение стабильного хранения масла вне зоны работы кривошипно-шатунного механизма. Это устраняет проблему вспенивания и потери смазочных свойств из-за контакта масла с вращающимися деталями двигателя. Бак также служит резервуаром для отстоя воздуха и паров, отделенных от масла перед его возвращением в систему.

Конструктивно бак компенсирует колебания объема масла при разных режимах работы двигателя и обеспечивает его термостабилизацию за счет большей поверхности теплоотдачи. Его герметичность предотвращает контакт масла с атмосферой, исключая окисление и загрязнение, а геометрия способствует естественному разделению масла и воздуха под действием гравитации.

Ключевые конструктивные элементы

Деаэрационные перегородки – лабиринтные пластины внутри бака, замедляющие поток масла для эффективного отделения воздуха.
Термоизоляция – слой теплоотражающих материалов на стенках для поддержания оптимальной температуры масла.
Двухсекционная конструкция – разделение на «грязную» (вход от насоса) и «чистую» (выход к двигателю) зоны с фильтром между ними.
Датчики контроля – встроенные сенсоры уровня, температуры и давления масла.

Материал корпуса	Преимущества	Недостатки
Алюминиевые сплавы	Легкость, коррозионная стойкость, эффективный теплоотвод	Высокая стоимость, сложность ремонта при повреждениях
Сталь (оцинкованная)	Прочность, ремонтопригодность, низкая цена	Подверженность коррозии, большой вес

Дополнительные элементы включают дренажные пробки для замены масла, вентиляционные клапаны для регулировки давления и смотровые окна для визуального контроля уровня. Форма бака проектируется с учетом минимизации турбулентности потока – чаще цилиндрическая или прямоугольная с закругленными углами.

Как система исключает масляное голодание при экстремальных углах наклона

Система сухого картера полностью устраняет зависимость подачи масла от положения основного поддона двигателя. Масло непрерывно откачивается из картера мощными секциями масляного насоса сразу после контакта с вращающимися деталями, не успевая скапливаться внизу. Это предотвращает образование "масляного голода" при наклонах – типичной проблемы мокрого картера, когда масло перетекает в одну сторону, оголяя заборник.

Откачанное масло направляется в отдельный герметичный бак, расположенный вне зоны экстремальных нагрузок. Конструкция бака включает перегородки-дефлекторы, гасящие колебания жидкости. Вход маслоприемника насоса находится ниже минимального уровня масла в баке, что гарантирует постоянное погружение даже при кренах до 60° и продольных уклонах до 45°. Дополнительные страховочные секции насоса могут устанавливаться в удаленных зонах двигателя для сбора стекающего масла.

Ключевые конструктивные решения

Независимый масляный бак: Фиксированный уровень масла, стабилизированный перегородками, исключает оголение заборника.
Многоступенчатый насос: Отдельные секции для откачки (scavenge) и нагнетания (pressure) работают синхронно, поддерживая стабильное давление.
Расположение заборников: Несколько точек всасывания в картере и ГБЦ обеспечивают сбор масла при любом угле наклона.
Аварийные резервы: Карманы в шатунах/распредвалах удерживают масло для экстренной смазки критичных узлов.

Важно: Эффективность напрямую зависит от точного расчета объема бака, количества секций насоса и расположения магистралей. Недостаточная производительность откачки или ошибки в компоновке могут нивелировать преимущества системы.

Преимущества для форсированных и высокооборотимых двигателей

Система сухого картера обеспечивает стабильную подачу масла при экстремальных углах крена, резких разгонах или торможениях, критичных для форсированных моторов. Масло не переливается в картере, исключая масляное голодание при работе на высоких оборотах или в условиях высоких поперечных перегрузок.

Интенсивное охлаждение масла в выносном радиаторе предотвращает термическое разложение смазочного материала под экстремальными нагрузками. Отдельный масляный бак увеличивает общий объём смазки, снижая рабочую температуру и продлевая ресурс дорогостоящих компонентов тюнингованных двигателей.

Ключевые выгоды

Гарантированное давление масла на оборотах свыше 8000 об/мин за счёт отдельного нагнетающего насоса
Снижение паразитных потерь: отсутствие сопротивления коленвала масляной ванне повышает КПД
Уменьшение высоты двигателя за счёт компактного картера, оптимизирующего центр тяжести

Параметр	Влияние на форсированный двигатель
Объём масляного бака	+30-50% к теплоотведению
Давление нагнетания	До 10 бар (против 3-6 бар у обычных систем)
Температура масла	Снижение на 15-25°C

Снижение температуры масла как ключевой эксплуатационный плюс

В традиционной мокрокартерной системе масло постоянно находится в поддоне двигателя, где оно подвергается интенсивному нагреву от горячих деталей (поршней, коленвала, шатунов) и разбрызгивается вращающимися элементами. Отсутствие активного отвода тепла из поддона приводит к значительному повышению температуры масляной ванны, особенно при длительных высоких нагрузках, работе на высоких оборотах или в жарких условиях.

Система сухого картера принципиально решает проблему перегрева масла. Масло практически не задерживается в поддоне, а сразу после стекания с деталей откачивается мощными секциями масляного насоса (scavenge pumps) в удаленный масляный бак. Этот бак, расположенный в более холодной зоне автомобиля (часто вне моторного отсека), имеет развитую поверхность для эффективного теплообмена с окружающим воздухом.

Механизмы улучшения охлаждения масла

Отсутствие "горячей ванны": Быстрый отвод масла из раскаленного поддона прерывает процесс его постоянного подогрева от горячих деталей двигателя.
Увеличенный объем и площадь охлаждения: Внешний бак значительно больше стандартного поддона и часто оснащен ребрами или змеевиками (при наличии масляного радиатора), что многократно увеличивает площадь поверхности для рассеивания тепла в окружающую среду.
Принудительное охлаждение в баке: Масло, поступающее в бак, проходит через деаэрационные перегородки (дефлекторы), которые способствуют отделению воздуха и увеличению времени контакта масла с относительно холодными стенками бака перед подачей в двигатель.
Циркуляция большего объема: Общий объем масла в системе "сухого картера" обычно больше, что также способствует лучшему теплоотводу и стабилизации температуры.

Фактор	Мокрый картер	Сухой картер
Основное местонахождение масла	Горячий поддон двигателя	Внешний бак в зоне лучшего охлаждения
Температурный режим масла	Высокий, близкий к температуре нижней части двигателя	Значительно ниже, на 20-40°C (в зависимости от конструкции и условий)
Возможность использования радиатора	Часто, но охлаждается уже перегретое масло	Обязателен/очень эффективен, охлаждается масло после предварительного остывания в баке

Стабильно более низкая рабочая температура масла является критически важным эксплуатационным преимуществом. Это напрямую замедляет процесс его окисления и деградации, сохраняет оптимальную вязкость и смазывающие свойства на протяжении всего интервала замены, значительно повышает защиту высоконагруженных деталей двигателя от износа и задиров, особенно в экстремальных условиях эксплуатации.

Недостатки системы сухого картера

Основные недостатки напрямую связаны с конструктивной сложностью системы. Добавление масляного бака, дополнительных насосов, магистралей высокого и низкого давления, а также теплообменника существенно увеличивает массу силового агрегата. Это создает дополнительную нагрузку на подвеску и влияет на развесовку автомобиля.

Многокомпонентная конструкция требует более дорогих материалов и сложного производства, что повышает стоимость изготовления и последующего ремонта. Техническое обслуживание усложняется из-за необходимости диагностики нескольких независимых контуров, специальных процедур замены масла и повышенных требований к герметичности всех соединений.

Ключевые минусы системы

Увеличение массы: Дополнительные компоненты (бак 5-15 л, радиатор, трубопроводы) добавляют 10-25 кг
Высокая стоимость: Цена системы в 2-3 раза выше стандартной смазки из-за сложных насосов и арматуры
Сложность обслуживания: Требует:
- Регулярной очистки масляных радиаторов
- Контроля герметичности многочисленных соединений
- Специального оборудования для полной замены масла
Риск утечек: Увеличение количества уплотнений и шлангов повышает вероятность разгерметизации
Дополнительные точки отказа: Выход из строя дренажных/нагнетающих насосов или датчиков давления парализует работу двигателя

Параметр	Обычная система	Сухой картер
Количество насосов	1	2-3 (с секциями)
Средняя стоимость обслуживания	Базовая	+40-60%
Типовой объем масла	4-6 л	8-12 л

Эксплуатация требует строгого соблюдения регламентов и применения специализированных масел, рассчитанных на работу в условиях высокого давления и температурных перепадов. Неправильное обслуживание может привести к кавитации насосов или масляному голоданию критически важных узлов двигателя.
