Сварка дисков - методы и ключевые нюансы

Статья обновлена: 18.08.2025

Литые и кованые диски – дорогостоящие элементы автомобиля, подверженные повреждениям при эксплуатации. Трещины, сколы и деформации не всегда требуют замены: качественная сварка восстанавливает геометрию и прочность конструкции.

Процесс ремонта требует глубокого понимания технологий: разные сплавы и типы поломок диктуют применение специфических методов – TIG, MIG, плазменной или лазерной сварки. Ошибки приводят к потере прочности и безопасности.

Эта статья детально разберет все аспекты сварки дисков: от выбора оборудования и подготовки металла до контроля качества швов и скрытых рисков. Знание этих принципов – ключ к надежному восстановлению без компромиссов.

Подготовка поверхности перед сваркой

Качественная подготовка соединяемых поверхностей – обязательное условие для получения прочного, герметичного и долговечного сварного шва на дисках. Недостаточная очистка приводит к дефектам: порам, непроварам, включениям шлака, трещинам и снижению коррозионной стойкости соединения.

Основная цель – полное удаление всех загрязнений, препятствующих формированию однородного металла шва и надежному сплавлению кромок. Критически важно устранить вещества, выделяющие газы при нагреве, и оксидные пленки, ухудшающие смачиваемость расплавленным металлом.

Ключевые этапы подготовки

Технология подготовки включает последовательное выполнение следующих операций:

Механическая очистка:
- Удаление грубых загрязнений (масло, грязь, отслоившаяся ржавчина) металлическими щетками, абразивными кругами или шлифовальными лентами.
- Обезжиривание растворителями (ацетон, уайт-спирит, специальные составы) для устранения масел, жиров, консервационных смазок.
Удаление оксидного слоя:
- Зачистка зоны сварки и прилегающих участков (20-30 мм) до металлического блеска шлифованием или пескоструйной обработкой.
- Особое внимание уделяется алюминиевым дискам из-за их высокой скорости окисления.
Обеспечение геометрии кромок:
- Формирование разделки кромок (при необходимости) на толстостенных участках для обеспечения полного провара.
- Устранение заусенцев, неровностей, острых кромок.
- Фиксация свариваемых деталей для минимизации деформаций.
Сушка:
- Удаление остатков растворителей и влаги, особенно перед сваркой алюминия или при использовании некоторых сварочных материалов (флюсы, электроды с целлюлозным покрытием).

Требования к чистоте поверхности:

Тип загрязнения	Допустимый уровень	Метод контроля
Масла, жиры	Полное отсутствие	Визуальный, тест смачиваемости водой
Оксидная пленка	Полное удаление	Равномерный металлический блеск
Ржавчина, окалина	Отсутствие рыхлого слоя	Визуальный, тактильный
Влажность	Отсутствие капель, конденсата	Визуальный

Важно: Подготовленную поверхность необходимо сваривать немедленно после очистки. Повторное окисление или загрязнение (пыль, отпечатки пальцев) сводит усилия на нет. Для алюминиевых дисков максимальное время между зачисткой и сваркой не должно превышать 2-3 часов.

Выбор электродов для РДС

Правильный выбор электрода определяет качество шва, производительность и технологичность процесса сварки. Ошибка приводит к дефектам (пористость, трещины), снижению прочности соединения и увеличению трудоемкости работ. Электрод должен соответствовать характеристикам основного металла и условиям сварки.

Ключевыми критериями являются химический состав и механические свойства свариваемой стали, требуемые параметры шва, пространственное положение, сила тока, толщина деталей и тип покрытия. Учитывают также условия эксплуатации конструкции (температурный режим, вибрации, агрессивные среды).

Основные факторы выбора

Марка стали и группа свариваемости:

Низкоуглеродистые стали (Ст3, 09Г2С): Электроды с рутиловым (УОНИ-13/55, АНО-21) или основным покрытием (ОЗС-12, УОНИ-13/55).
Легированные и теплоустойчивые стали (15ХМ, 12Х1МФ): Специализированные электроды с основным покрытием (ЦЛ-39, УОНИ-13/Х5МФ).
Высокоуглеродистые/высоколегированные стали: Электроды с ферритным или аустенитным покрытием (ОЗЛ-8, ЦТ-28).

Тип покрытия:

Тип	Особенности	Применение
Рутиловое (R)	Легкий поджиг, мало брызг, шлак легко отделяется	Углеродистые стали, короткие швы, монтаж
Основное (B)	Высокая пластичность шва, стойкость к трещинам	Ответственные конструкции, толстостенные детали
Целлюлозное (C)	Глубокое проплавление, вертикальный шов сверху-вниз	Магистральные трубопроводы

Диаметр электрода:

Зависит от толщины металла: 2-3 мм для 1-4 мм; 4 мм для 4-10 мм; 5-6 мм для >10 мм.
Определяет силу тока: Ø3 мм – 80-120 А; Ø4 мм – 130-180 А.
Влияет на положение сварки: Ø>4 мм сложны для потолочных/вертикальных швов.

Пространственное положение: Для нижнего положения подходят все типы. Потолочные/вертикальные швы требуют электродов с быстрым застыванием шлака (например, ОЗС-12).

Настройка силы тока при дуговой сварке

Сила тока – ключевой параметр дуговой сварки, напрямую влияющий на глубину проплавления, скорость работы и качество шва. Недостаточный ток приводит к непроварам и неустойчивому горению дуги, а чрезмерный вызывает прожоги, повышенное разбрызгивание и деформации металла. Оптимальное значение подбирается индивидуально для каждой задачи с учётом комплекса факторов.

Основными критериями выбора выступают толщина свариваемых деталей, тип и диаметр электрода, пространственное положение шва, марка металла диска и вид сварки (ручная, полуавтомат). Для тонкостенных стальных дисков (3-5 мм) применяют меньшие токи, чем для массивных конструкций. Следует также учитывать характеристики сварочного аппарата и полярность подключения.

Практические рекомендации

При ручной дуговой сварке (ММА) стартовые значения тока рассчитывают по формуле: I ≈ (30-40) * d, где d – диаметр электрода в мм. Для распространённых электродов Ø3,2 мм это 90-130 А. Точная настройка требует тестовых швов на образцах:

Признаки малого тока: дуга гаснет, электрод "липнет", шов выпуклый с неравномерным чешуйчатым рисунком.
Признаки перегруза: обильное разбрызгивание, сквозные прожиги, сильное плавление кромок, вогнутый шов с подрезами.

Ориентировочные значения для стальных дисков:

Толщина металла (мм)	Диаметр электрода (мм)	Сила тока (А)
3-4	2,5-3,0	70-100
4-6	3,2	100-140
6-10	4,0	140-200

Корректировки в процессе:

Уменьшайте ток на 10-15% для потолочных и вертикальных швов.
Повышайте ток при сварке угловых соединений на 15-20% против стыковых.
Используйте обратную полярность (минус на электроде) для минимизации нагрева тонких кромок.

Финишную калибровку выполняйте на пробных стыках, оценивая форму шва и отсутствие дефектов. При работе с легированными сталями или алюминиевыми сплавами значения могут отличаться – сверяйтесь с технологическими картами.

Аргонодуговая сварка алюминиевых дисков

Аргонодуговая сварка (TIG) является основным методом ремонта литых алюминиевых дисков благодаря способности формировать высококачественные швы без нарушения структуры металла. Принцип основан на создании электрической дуги между вольфрамовым неплавящимся электродом и изделием в среде инертного газа аргона, что исключает окисление расплава.

Ключевым требованием выступает тщательная зачистка поверхности от загрязнений и оксидной пленки (механически или химически), обладающей высокой температурой плавления. Технология требует применения переменного тока (AC) для эффективного разрушения оксидного слоя в ходе процесса и обеспечения стабильности сварочной ванны.

Особенности и этапы процесса

Основные технические параметры включают:

Оборудование: Специализированные TIG-аппараты с функцией высокочастотного поджига дуги и балансом тока.
Присадочный материал: Прутки марки ER4043 или ER5356, максимально приближенные по составу к сплаву диска.
Защитная среда: Аргон высокой чистоты (99.98%) с расходом 8-12 л/мин.

Последовательность операций:

Дефектовка трещин с разделкой кромок под углом 60-70°.
Предварительный местный подогрев диска до 120-150°C для снижения напряжений.
Короткоимпульсная сварка с перерывами для охлаждения слоев.
Последующая термообработка (отжиг) для снятия внутренних напряжений.

Преимущества	Ограничения
Минимальная зона термического влияния Высокая прочность и пластичность шва Отсутствие брызг и шлака	Требует высокой квалификации сварщика Низкая скорость процесса Чувствительность к влажности среды

Контроль качества обязательно включает визуальный осмотр, пенетрант-тестирование и рентгенографию для выявления скрытых дефектов. Правильно выполненный шов гарантирует восстановление геометрии диска и его эксплуатационных характеристик при соблюдении нагрузочных норм.

Особенности сварки литых колес

Литые диски производятся из алюминиевых или магниевых сплавов методом литья под давлением, что формирует специфическую кристаллическую структуру металла. Данная структура обладает повышенной хрупкостью и склонностью к образованию внутренних напряжений при термовоздействии.

Сплавы литых дисков содержат легирующие добавки (кремний, медь, цинк), которые при нагреве склонны к выгоранию и изменению химического состава. Это требует строгого контроля температурного режима и использования специализированного оборудования для предотвращения деградации материала.

Ключевые технологические ограничения

Обязательная предварительная термообработка: Прогрев диска до 150-200°C для снижения риска холодных трещин
Запрет на дуговую сварку ММА: Позволяется только аргонодуговая (TIG) сварка с точным регулированием силы тока
Ограниченная область ремонта: Сварка допустима только на радиусе обода и строго запрещена в зонах спиц и ступицы

Присадочные материалы должны точно соответствовать марке сплава диска. Для алюминиевых сплавов A356/JL применяют проволоку ER4043, а для магниевых – AZ101A. Ошибка в подборе присадки вызывает электрохимическую коррозию в шве.

Параметр	Требование	Последствия нарушения
Толщина стенки	Минимум 3 мм в зоне сварки	Сквозные прожоги и потеря герметичности
Скорость охлаждения	Макс. 100°C/мин	Термические трещины и деформации
Защитный газ	Аргон 4.8 (99.998%)	Пористость шва и оксидные включения

После сварки обязателен постепенный отпуск в печи с контролируемым остыванием для снятия остаточных напряжений. Готовый шов подвергают рентгенографическому контролю и проверке на герметичность гидравлическим методом.

Эксплуатационная нагрузка на восстановленные литые диски должна быть снижена на 25-30% относительно новых. Категорически недопустимо повторное восстановление ранее сваренных участков из-за необратимых изменений в структуре металла.

Восстановление трещин в спицах

Трещины в спицах литых дисков возникают из-за ударных нагрузок, усталости металла или производственных дефектов. Обнаружение требует тщательной дефектовки: визуального осмотра, применения магнитопорошкового контроля или цветной дефектоскопии для выявления микротрещин.

Восстановление возможно только для конструкционных сталей и определенных алюминиевых сплавов. Чугунные спицы или диски с глубокими расколами (более 30% толщины) ремонту не подлежат – сварка в таких случаях снижает прочность и создает риски разрушения.

Технологии сварки

Применяют два основных метода:

Аргонодуговая сварка (TIG): основной способ для алюминия. Требует:
- Сквозной разделки трещины "на клин" (угол 60-70°)
- Предварительного прогрева до 150-200°C
- Использования присадочных прутков, совпадающих по марке сплава (например, ER4043 для Al-Si)
Ручная дуговая сварка (MMA): для стальных дисков. Особенности:
- Обязательная зачистка до металлического блеска
- Применение электродов с низким водородным индексом (тип E7018)
- Последующий отпуск для снятия напряжений

Критические этапы:

Запрессовка диска в кондуктор для предотвращения деформации
Последовательная сварка короткими швами (макс. 20 мм) с охлаждением участков
Шлифовка усиления шва вровень с поверхностью спицы

Параметр	Алюминиевые сплавы	Стальные диски
Температура предварительного нагрева	150-250°C	80-120°C
Сила тока (средняя)	90-140 А	80-110 А
Обязательная термообработка	Искусственное старение	Отпуск при 200°C

Финишный контроль включает рентгенографию или ультразвуковую проверку шва. После ремонта диск подвергают балансировке и тестовой обкатке на стенде под нагрузкой. Сваренные спицы требуют регулярного визуального мониторинга – микротрещины могут рецидивировать в зонах термического влияния.

Ремонт сколов на ободе TIG-методом

Повреждения обода в виде сколов требуют тщательной подготовки перед сваркой. Участок ремонта зачищается до чистого металла болгаркой с лепестковым кругом или шлифовальной машинкой, удаляются все загрязнения и следы коррозии. Обязательно обезжиривание поверхности специальными составами или ацетоном для исключения пор в шве.

Сварка выполняется в среде аргона неплавящимся вольфрамовым электродом. Толщина присадочного прутка подбирается в соответствии с размером повреждения (обычно 1.6-2.4 мм). Сварщик ведёт дугу короткой серией импульсов, избегая перегрева зоны воздействия, что критично для сохранения геометрии диска и механических свойств материала.

Ключевые этапы технологии

Контроль температуры: Точечное наложение шва с паузами для остывания (максимум 120-150°C)
Заполнение дефекта: Послойное наплавление металла с промежуточной проковкой каждого слоя молотком
Финишная обработка: Шлифовка заподлицо с поверхностью диска + проверка на отсутствие раковин

Тестирование герметичности: Обработанный участок покрывается мыльным раствором под давлением 2.5-3 бар
Балансировка: Диск обязательно проходит статическую и динамическую балансировку после ремонта
Контроль геометрии: Проверка биения в специальном стенде (допуск до 0.8 мм радиально)

Материал диска	Режимы сварки	Присадка
Алюминиевые сплавы (AlSi)	AC, 90-120А, Ø2.0-2.4 мм	ER4043 / ER5356
Стальные штамповки	DC-, 70-100А, Ø1.6-2.0 мм	ER70S-6

Охлаждение швов для алюминия

Контролируемое охлаждение сварных соединений алюминия критически важно для предотвращения дефектов и сохранения механических свойств. Быстрый отвод тепла минимизирует время пребывания металла в опасном интервале температур, снижая риски образования горячих трещин, коробления и пористости.

Скорость охлаждения напрямую влияет на структуру шва и зоны термического влияния: медленное остывание способствует росту крупных зерен и выделению хрупких интерметаллидов, тогда как ускоренное охлаждение обеспечивает более мелкозернистую структуру и повышенную прочность. При этом важно избегать резких перепадов температур, вызывающих остаточные напряжения.

Стратегии эффективного охлаждения

Основные методы контроля процесса:

Естественное воздушное охлаждение – применяется для простых конструкций из неответственных сплавов (например, АМг).
Принудительный обдув сжатым воздухом – увеличивает скорость остывания в 1.5-2 раза, требует точного направления потока для равномерности.
Кондуктивный отвод тепла – использование медных подкладок или теплоотводящих накладок, контактирующих с зоной шва.

Критические параметры контроля:

Толщина металла (мм)	Рекомендуемая скорость охлаждения (°C/с)
до 3	30-50
3-8	15-30
свыше 8	5-15

Запрещено применение воды или жидкостей для закалки – это провоцирует парообразование в шве и коррозию. Для термоупрочняемых сплавов (например, серия 6ххх) после сварки часто требуется искусственное старение для восстановления прочности.

Предотвращение деформации диска

Деформация диска при сварке возникает из-за неравномерного нагрева и охлаждения металла, вызывающего остаточные напряжения. Критически важно минимизировать тепловое воздействие на заготовку, чтобы сохранить геометрическую точность и эксплуатационные характеристики изделия.

Ключевые методы предотвращения включают контроль температурных режимов, применение специальных приспособлений и выбор оптимальной технологии сварки. Игнорирование этих принципов приводит к короблению, нарушению соосности и дисбалансу диска, что недопустимо для ответственных конструкций.

Стратегии минимизации деформаций

Основные подходы к снижению риска деформации:

Термомеханическая фиксация: Использование массивных медных подкладок и струбцин, отводящих тепло от зоны сварки
Прерывистая сварка: Нанесение шва короткими участками (максимум 3-4 см) с обязательным охлаждением каждого сегмента
Обратноступенчатый метод: Выполнение шва в направлении, противоположном общему прогреву, для компенсации температурных напряжений

Технологические параметры для различных материалов:

Материал	Толщина (мм)	Рекомендуемый ток (А)	Скорость сварки
Сталь 20	4-6	120-150	Высокая
Нержавеющая сталь	3-5	80-110	Средняя
Алюминиевые сплавы	4-5	90-130	Очень высокая

Обязательные этапы контроля:

Предварительная прокатка диска до сварки для выявления скрытых напряжений
Поэтапный замер радиального биения после каждого прохода
Финальная термообработка (отпуск при 200-300°C) для снятия остаточных напряжений

Важно: При многослойной сварке каждый новый шов наносится только после полного остывания предыдущего. Использование аргона в качестве защитной среды для цветных металлов снижает требуемую тепловую энергию на 15-20%.

Технология наплавки изношенных поверхностей

Восстановление геометрии и функциональности дисков осуществляется посредством послойного нанесения расплавленного металла на поврежденные участки. Ключевой задачей является обеспечение прочного сцепления наплавляемого материала с основой при минимальном тепловом воздействии на изделие. Технологический процесс требует тщательной подготовки поверхности: полной очистки от загрязнений, масел и окислов, а также механической обработки для создания шероховатости.

Выбор метода наплавки зависит от типа диска (штампованный, литой, кованый), степени износа и требуемых эксплуатационных характеристик. Наиболее распространены электродуговая наплавка покрытыми электродами и полуавтоматическая сварка в среде защитных газов (MIG/MAG). Для ответственных узлов применяют плазменную или аргонодуговую (TIG) наплавку, обеспечивающую минимальную деформацию и высокую чистоту наплавляемого слоя.

Критерии выбора технологии

Глубина повреждений: Для износа до 3 мм оптимальна полуавтоматическая сварка, свыше 5 мм – электродуговая с применением электродов с железным порошком.
Тип материала: Алюминиевые сплавы требуют аргонодуговой наплавки, чугунные – специализированных никелевых электродов.
Требования к покрытию: Высокая твердость достигается наплавкой карбидообразующими материалами (например, порошковой проволокой ПП-АН122).

Метод	Толщина слоя за проход (мм)	Область применения
Ручная дуговая (MMA)	2-4	Ремонт глубоких выработок на стальных дисках
Полуавтоматическая (MIG)	1-3	Восстановление посадочных плоскостей и отверстий
TIG с присадкой	0,5-2	Тонкостенные алюминиевые диски, финишные слои

Обязательным этапом после наплавки является термическое отпускание для снятия внутренних напряжений и механическая обработка (токарная, фрезерная) до номинальных размеров. Контроль качества включает визуальный осмотр, измерение твердости и магнитопорошковую дефектоскопию для выявления трещин. Нарушение температурного режима или применение несовместимых материалов приводит к отслаиванию наплавленного слоя при ударных нагрузках.

Контроль герметичности после ремонта

После выполнения сварочных работ обязательной процедурой является проверка герметичности диска. Отсутствие контроля может привести к постепенной потере давления в шине, что создает прямую угрозу безопасности движения. Даже микротрещины, незаметные визуально, способны вызвать разгерметизацию при эксплуатации.

Качественная проверка выявляет дефекты сварных швов и зоны термического влияния. Игнорирование этого этапа сводит на нет весь ремонт и влечет риски деформации диска при нагрузках. Процедура должна проводиться при рабочем давлении в шине не менее 2 атмосфер для точной диагностики.

Методы проверки

Метод	Технология	Точность	Ограничения
Погружение в воду	Полное погружение диска в ванну под давлением 2.5-3 атм	Высокая (визуализация пузырьков)	Требует демонтажа шины, сушки
Мыльный раствор	Обработка швов и ремонтных зон эмульсией под давлением	Средняя (зависит от нанесения)	Риск пропуска микропор
Электронные течеискатели	Сканирование ультразвуковыми/газовыми детекторами	Максимальная	Дорогое оборудование

Для литых дисков предпочтительны погружной метод или электронный контроль из-за риска скрытых дефектов. Стальные штампованные диски допускают проверку мыльным раствором при отсутствии ванны. После выявления утечки требуется:

Повторная зачистка проблемного участка
Аргонодуговая проварка дефектной зоны
Контрольная проверка тем же методом

Обязательна фиксация результатов в ремонтном акте. Диск допускается к эксплуатации только при нулевом значении утечек в течение 5 минут тестирования.

Обработка швов после сварки

После завершения сварки дисков обязательна механическая обработка швов для устранения дефектов и придания соединению требуемых характеристик. Грубые наплывы, окалина и микротрещины снижают прочность конструкции и ускоряют коррозию, особенно при эксплуатации колес в агрессивных средах.

Первичная зачистка выполняется сразу после остывания металла для удаления шлака и визуального контроля качества. Последующие этапы включают шлифовку, полировку и защитную обработку, которые проводятся после полного цикла термообработки для снятия внутренних напряжений.

Основные методы обработки

Абразивная зачистка: Удаление окалины и грата углошлифовальной машиной с лепестковыми кругами (P60-P120). Контроль глубины воздействия во избежание ослабления шва.
Финишная шлифовка: Выравнивание поверхности полировальными кругами (P240-P600) с параллельным устранением микронеровностей.
Термическая нормализация: Прогрев шва газовой горелкой до 650°C с медленным охлаждением для снятия остаточных напряжений.

Защитные меры

Материал	Способ защиты	Частота обновления
Стальные диски	Грунтовка эпоксидным составом + покраска	3-5 лет
Легкосплавные диски	Анодное оксидирование или полимерное покрытие	5-7 лет

Контроль качества: Проверка шва магнитопорошковым методом или пенетрантом после механической обработки.
Балансировка: Обязательная корректировка дисбаланса на стенде после всех технологических операций.
Финишная очистка: Обезжиривание перед нанесением защитных покрытий ацетоном или специализированными растворителями.

Правила зачистки корня шва

Зачистка корня шва удаляет шлак, оксиды и дефекты с обратной стороны сварного соединения. Это обеспечивает качественную проварку последующих слоёв и предотвращает образование пор, трещин или непроваров. Обработка обязательна при многослойной сварке ответственных конструкций.

Поверхность после зачистки должна иметь равномерный металлический блеск без затемнений, вкраплений или неровностей. Контролируйте глубину снятия материала: недостаточная обработка оставит загрязнения, чрезмерная – ослабит сечение шва.

Технологические требования

Инструмент: Используйте абразивные круги зернистостью 40-80, жёсткие нейлоновые щётки или фрезы. Запрещено применение молотка и зубила – они повреждают структуру металла.
Направление движения: Зачищайте вдоль шва, избегая поперечных борозд. Угловая шлифмашина должна двигаться под углом 15-30° к поверхности.
Параметры обработки:
- Глубина: 0,5–1 мм для удаления дефектного слоя,
- Ширина: на 2-3 мм шире визуальной границы корня шва,
- Чистота: отсутствие следов шлака (проверяйте визуально или луной 4-7×).
Безопасность: Работайте в защитных очках и перчатках. Фиксируйте деталь для исключения вибрации.

Материал диска	Рекомендуемый инструмент	Критичные ошибки
Сталь (легированная)	Лепестковый круг Al₂O₃	Перегрев >150°C (риск отпуска)
Алюминий	Нержавеющая щётка	Использование стальных щёток (контаминация)
Титан	Белый корундовый круг	Остатки абразива в шве

Расчет тепловложения для тонкостенных дисков

Для тонкостенных дисков критически важен точный расчет тепловложения, предотвращающий коробление и структурные изменения металла. Тепловложение (Q, Дж/мм) определяется по формуле: Q = (U × I × 60) / (S × 1000), где U – напряжение (В), I – сила тока (А), S – скорость сварки (см/мин). Превышение расчетного значения ведет к прожогам, а занижение – к непроварам.

Особое внимание уделяют теплоотводу: из-за малой толщины металла (< 5 мм) тепло быстро распространяется по изделию. Неравномерный отвод вызывает остаточные напряжения. Для компенсации применяют методы: прерывистый шов, сварку "вразброс" или теплоотводящие подкладки.

Ключевые факторы расчета

Толщина стенки: прямо влияет на требуемую мощность дуги.
Материал диска: алюминиевые сплавы требуют меньшего Q vs сталь из-за теплопроводности.
Геометрия соединения: стыковые швы рассчитывают иначе, чем угловые.

Толщина стенки (мм)	Рекомендуемое Q (кДж/мм)	Риски при отклонениях
1.0-2.0	0.8-1.2	Прожоги, деформация
2.1-3.0	1.3-1.8	Пористость (при низком Q)
3.1-5.0	1.9-2.5	Окалина (при высоком Q)

Для сложных конфигураций (например, диски с ребрами жесткости) применяют секционную сварку, разбивая шов на участки с индивидуальным Q. Обязателен контроль термоцикла пирометром. После сварки выполняют термообработку (отжиг) для снятия напряжений, особенно для сталей с высоким углеродным эквивалентом.

Режимы сварки кованых дисков

Правильный выбор режимов сварки определяет прочность соединения и долговечность кованых дисков, которые испытывают значительные динамические нагрузки при эксплуатации. Несоблюдение технологических параметров ведет к дефектам шва, снижению усталостной прочности и возможному разрушению конструкции.

Кованые диски изготавливаются из алюминиевых сплавов (серии 5xxx, 6xxx), требующих особого подхода при сварке из-за высокой теплопроводности, склонности к короблению и образованию оксидной пленки. Ключевые параметры должны обеспечивать глубокий провар без перегрева зоны термического влияния.

Контролируемые параметры сварки

Параметр	Влияние на процесс	Рекомендуемые значения для TIG
Сила тока	Определяет глубину проплавления. Низкие значения приводят к непровару, высокие – к прожигам	90-180 А (в зависимости от толщины)
Напряжение дуги	Влияет на ширину шва и стабильность процесса	10-14 В
Скорость сварки	Оптимизирует тепловложение. Высокая скорость снижает деформации	8-15 см/мин
Защитный газ	Предотвращает окисление. Аргон высокой чистоты (99.98%) обязателен	Расход 8-12 л/мин

Критические требования к оборудованию:

Использование источников с функцией AC/DC для разрушения оксидной пленки
Применение вольфрамовых электродов с лантанированным покрытием (EWLa-1.5)
Обязательное предварительное прокаливание присадочных прутков (ER4043, ER5356)

Технологические особенности:

Обязательная разделка кромок под углом 60° при толщине металла >4 мм
Многопроходная сварка с межпроходным охлаждением до 60-80°C
Строгий контроль температуры предварительного подогрева: 80-120°C
Постсварочный отпуск для снятия остаточных напряжений при 200-250°C

Оборудование для сварки потолочных швов

Потолочные швы требуют специализированного оборудования из-за сложности удержания расплавленного металла и обеспечения глубокого провара. Гравитация провоцирует вытекание ванны, что диктует необходимость аппаратов с прецизионной регулировкой параметров и высокой стабильностью дуги. Особенно критично это при ремонте литых дисков, где дефекты часто расположены в труднодоступных зонах.

Ключевое требование – эргономичность: сварщик длительно работает с поднятыми руками, поэтому оборудование должно быть легким, сбалансированным и минимизировать утомляемость. Обязательна надежная защита от брызг и перегрева, так как капли металла активно стекают вниз. Для дисков из алюминиевых сплавов дополнительно необходим аргон для защиты шва от окисления.

Ключевые компоненты и их особенности

Для качественного формирования потолочного шва применяют:

Инверторные источники тока с функциями:
- Форсировка дуги (Arc Force) для подавления залипания электрода.
- Горячий старт (Hot Start) для мгновенного поджига.
- Антиприлипание (Anti-Stick) при коротком замыкании.
Горелки TIG/MIG:
- Угловые или компактные конструкции (например, с гибкой шеей) для доступа к сложным участкам обода диска.
- Водяное охлаждение при интенсивных работах.
- Керамические сопла уменьшенного диаметра для фокусировки газовой защиты.
Оснастка:
- Вращатели с фиксацией диска под оптимальным углом.
- Маски с автоматическим затемнением и увеличенным обзором.
- Кабель-удлинители с низким сопротивлением.

Тип сварки	Рекомендуемое оборудование	Применение для дисков
MMA (РДС)	Инверторы 160-200А, электроды с целлюлозным покрытием (например, ОЗС-12)	Ремонт стальных штампованных дисков, толстостенные конструкции
TIG	Аппараты AC/DC, горелки WP-17/WP-26, вольфрамовые электроды WZ-8	Алюминиевые/магниевые диски, ювелирная заделка трещин
MIG (полуавтомат)	Аппараты с синергетическими режимами, проволока 0.8-1.0 мм (AlMg5 для легких сплавов)	Наплавка поврежденных кромок, быстрое восстановление

Локализация повреждений перед ремонтом

Точное выявление зоны дефекта – обязательный этап перед сваркой. Визуальный осмотр выявляет явные деформации: гребни, вмятины, трещины на поверхности обода или спицовой зоны. Обязательно проверяются обе стороны диска, включая внутренние полки и зону закраин.

Для скрытых повреждений применяется балансировочный станок: биение диска в радиальном и боковом направлениях указывает на геометрические отклонения. Радиальное биение (вертикальное колебание) сигнализирует о "яйцевидности", боковое (горизонтальное) – о "восьмерке". Маркером отмечаются участки с максимальным отклонением.

Ключевые методы диагностики

Акустический контроль: простукивание молотком. Глухой звук указывает на микротрещины.
Магнитно-порошковая дефектоскопия: намагничивание диска с нанесением ферромагнитной суспензии. Скопление частиц визуализирует трещины.
Разметочная плита: фиксация диска и измерение люфта индикаторной головкой для построения карты деформаций.

Тип повреждения	Метод выявления	Характерный признак
Трещины	Дефектоскопия / акустика	Линейные скопления порошка / изменение тона звука
Радиальная деформация	Балансировщик / плита	Вертикальное биение >1.5 мм
Боковая деформация	Балансировщик / плита	Горизонтальное биение >1.0 мм

Важно: после локализации оценивается глубина и направление дефекта. Повреждения в зонах высоких нагрузок (стыки спиц, закраины) требуют особого контроля. Игнорирование микротрещин приводит к их разрастанию при сварке.

Дефектоскопия сварных соединений

Контроль качества сварных швов дисков является критически важным этапом, так как дефекты напрямую влияют на прочность, усталостную долговечность и безопасность эксплуатации. Невыявленные нарушения структуры соединения могут привести к катастрофическим последствиям, особенно в условиях динамических нагрузок.

Дефектоскопия включает комплекс методов неразрушающего контроля, позволяющих обнаружить поверхностные и внутренние изъяны без повреждения конструкции. Выбор конкретного способа зависит от типа предполагаемых дефектов, материала диска, геометрии шва и требований нормативной документации.

Методы дефектоскопии

Метод	Принцип действия	Применимость к дискам	Выявляемые дефекты
Визуальный (ВИК)	Осмотр шва невооруженным глазом или с оптикой (лупы, эндоскопы)	Обязателен для всех этапов, требует очистки поверхности	Трещины, подрезы, наплывы, кратеры, смещение кромок
Капиллярный (ПВК)	Нанесение проникающей жидкости и индикатора, выявляющего капиллярный подсос в дефекты	Эффективен для поверхностных трещин в труднодоступных зонах обода	Микротрещины, свищи, раковины (размером от 0,01 мм)
Ультразвуковой (УЗК)	Регистрация отраженных УЗ-волн от неоднородностей металла	Оптимален для выявления внутренних дефектов в толстостенных швах	Непровары, включения, зоны несплавления, внутренние трещины
Радиографический (РК)	Просвечивание шва рентгеновскими/гамма-лучами с фиксацией на пленку или детектор	Применяется при жестких требованиях к ответственности соединений	Поры, шлаковые включения, усадочные раковины, неравномерность провара
Магнитопорошковый (МПК)	Образование магнитного поля и скопление ферропорошка в зонах дефектов	Только для ферромагнитных сталей, сложен для криволинейных швов спиц	Поверхностные/подповерхностные трещины, расслоения

Ключевые особенности контроля сварки дисков включают обязательную проверку зон термического влияния, требование комбинирования методов (например, ВИК+УЗК+ПВК) и учет циклических нагрузок при оценке допустимости дефектов. Результаты дефектоскопии должны соотноситься со стандартами (ГОСТ Р ИСО 5817, ГОСТ 3242).

Коррекция геометрии диска после нагрева

После сварки и нагрева диск неизбежно подвергается температурным деформациям, что требует обязательной коррекции геометрии. Эта процедура включает восстановление соосности обода, устранение осевого и радиального биения, а также проверку плоскостности посадочных поверхностей.

Используются два основных метода правки: холодная рихтовка на специализированных станках и термокоррекция. Выбор технологии зависит от материала диска (сталь, алюминиевый сплав), степени деформации и требований к точности восстановления.

Ключевые этапы коррекции

Диагностика на стенде
- Фиксация величин радиального биения (допуск: ±0.5 мм)
- Измерение осевого биения (допуск: ±0.3 мм)
- Проверка конусности посадочного отверстия
Холодная правка
- Применение гидравлических прессов с ЧПУ
- Поэтапное усилие на деформированных участках
- Контроль усилия во избежание трещин

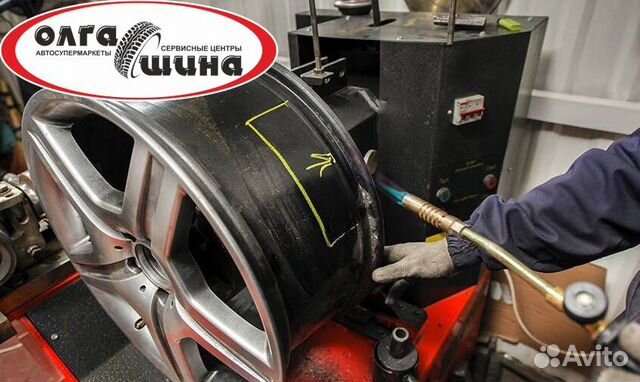

Термокоррекция (для литых дисков)
- Локальный нагрев до 200-250°C газовой горелкой
- Последующее быстрое охлаждение
- Используется для снятия внутренних напряжений

Критически важно проводить финальную балансировку после правки. Даже при визуальном восстановлении геометрии микронеравномерность структуры металла может вызывать дисбаланс на высоких скоростях.

Параметр	Допустимое отклонение	Инструмент контроля
Радиальное биение	≤ 0,5 мм	Индикаторная стойка
Осевое биение	≤ 0,3 мм	Лазерный измеритель
Дисбаланс	≤ 5 г	Балансировочный станок

Специфика сварки хромированных дисков

Хромированные диски требуют особого подхода из-за декоративного покрытия, которое легко повреждается при нагреве. Основная сложность – предотвратить отслоение хрома и сохранить эстетику без необходимости полной перепокрытки диска после ремонта.

Температурное воздействие при сварке вызывает растрескивание или потемнение хромированного слоя вокруг зоны ремонта. Это требует применения щадящих методов и тщательного контроля тепловложения на всех этапах работ.

Ключевые особенности технологии

Подготовка поверхности:

Зачистка поврежденного участка до металла без затрагивания неповрежденного хрома
Использование абразивных инструментов с минимальным нагревом (на низких оборотах)
Обезжиривание специальными составами, не оставляющими следов

Способы сварки:

Аргонодуговая (TIG)	Локальный нагрев, точный контроль температуры
Холодная сварка	Для микротрещин без теплового воздействия
Лазерная	Минимальная зона нагрева (дорогостоящее оборудование)

Обязательные условия:

Применение термозащитных паст для ограничения тепловой зоны
Поэтапная сварка короткими швами с охлаждением
Шлифовка исключительно вручную без перегрева

После ремонта обязательна антикоррозийная обработка оголенного металла. Восстановление хромирования возможно только гальваническим методом в специализированных цехах, что существенно увеличивает стоимость работ.

Использование присадочных прутков для MAG

Присадочные прутки выполняют ключевую функцию в процессе MAG-сварки дисков, выступая основным материалом для формирования сварочного шва. Их химический состав напрямую влияет на механические свойства соединения, коррозионную стойкость и отсутствие дефектов. Правильный выбор прутка обеспечивает совместимость с материалом диска и соблюдение требований к эксплуатационной надежности.

Диаметр прутка подбирается исходя из толщины свариваемых кромок диска и силы сварочного тока. Слишком тонкий пруток замедлит процесс и увеличит риск непровара, а чрезмерно толстый вызовет перегрев и деформации. Для стандартных легкосплавных дисков чаще применяют прутки диаметром 0.8–1.2 мм, тогда как для массивных грузовых вариантов могут использоваться 1.4–1.6 мм.

Критерии выбора и применения

Основные марки присадочных материалов для дисков:

AlMg5 (ER5356) – универсальный вариант для алюминиевых сплавов серии 5ххх и 6ххх, обеспечивает пластичность шва.
AlSi5 (ER4043) – для литейных сплавов (A356), снижает риск горячих трещин.
Stainless steels (ER308/309) – при ремонте стальных штампованных дисков.

Технологические требования:

Прутки должны храниться в герметичной упаковке для предотвращения окисления.
Обязательная предварительная очистка поверхности от масла и оксидной пленки.
Подача проволоки регулируется так, чтобы её конец постоянно находился в зоне газовой защиты.

Тип диска	Рекомендуемый пруток	Особенности
Литые алюминиевые	ER5356	Требует подогрева до 80-120°C для снижения пористости
Кованые алюминиевые	ER5183	Повышенная прочность шва
Стальные штампованные	ER70S-6	Защитный газ: смесь Ar + 18% CO₂

Критически важно контролировать скорость подачи проволоки: превышение вызывает разбрызгивание, а недостаток – нестабильность дуги. Для сложнопрофильных дисков используют импульсный режим MAG, снижающий тепловложение и деформации.

Безопасность при работе с алюминиевой пылью

Алюминиевая пыль образуется при механической обработке дисков (шлифовке, фрезеровке) и представляет повышенную опасность из-за легкой воспламеняемости. Частицы размером менее 20 микрон способны создавать взрывоопасную концентрацию в воздухе при достижении 40 г/м³. Накопление пыли на поверхностях оборудования или в вентиляционных каналах многократно увеличивает риски.

Вдыхание алюминиевой пыли вызывает профессиональные заболевания: фиброз легких (алюминоз), раздражение слизистых и токсическое воздействие на нервную систему. При контакте с влагой или окислителями пыль активно реагирует с выделением горючего водорода, что требует исключения совместного хранения с маслами, кислотами или пероксидами.

Ключевые меры безопасности

Принудительная вентиляция: местные отсосы у станков с воздуховодами из антистатических материалов (нержавеющая сталь). Скорость воздушного потока – не менее 20 м/с.
Системы пылеудаления: циклоны или фильтры с автоматической очисткой. Запрещено использование обычных пылесосов!
Искробезопасное оборудование: инструменты с классом защиты IP54 и выше, исключение искрящего инструмента.

Обязательные средства индивидуальной защиты: респираторы класса FFP3, защитные очки с боковыми щитками, антистатические комбинезоны, перчатки из негорючих материалов. Требуется ежедневная замена фильтров и стирка спецодежды.

Параметр	Норматив	Контроль
ПДК в воздухе	2 мг/м³ (среднесменная)	Портативные газоанализаторы
Влажность в цехе	Минимум 60%	Гигрометры, увлажнители
Уборка помещений	Влажная, 2 раза в смену	Щетки с искрозащитным покрытием

Запрещается продувка оборудования сжатым воздухом и хранение пыли в цехе более 2 часов. Отходы утилизируются в металлические герметичные контейнеры с маркировкой «Опасные отходы 4.1 класса».

Покраска дисков после сварки

После ремонта сваркой диск теряет заводское защитное покрытие в зонах термического воздействия, что создает высокий риск коррозии металла. Покраска восстанавливает антикоррозийный барьер и предотвращает разрушение конструкции под воздействием влаги, реагентов и механических повреждений.

Перед нанесением краски обязательна тщательная подготовка поверхности: зачистка сварных швов до гладкости, удаление окалины и шлака, обезжиривание растворителем. Невыполнение этих этапов приведет к плохой адгезии покрытия и преждевременному отслоению краски.

Ключевые аспекты покраски

Методы нанесения покрытия:

Порошковая покраска – обеспечивает максимальную износостойкость и равномерный слой. Требует спецоборудования (камера полимеризации).
Аэрозольные баллоны – доступный вариант для самостоятельного ремонта. Необходимо нанесение 3-4 тонких слоев с межслойной сушкой.
Жидкие краски (кисть/краскопульт) – требуют навыков для избежания подтеков. Часто используются эпоксидные или алкидные составы.

Критические параметры:

Термостойкость краски	Обязательна устойчивость к нагреву от тормозов (от 150°C)
Адгезионный грунт	Нанесение фосфатирующего или эпоксидного грунта на голый металл
Сушка	Полная полимеризация перед установкой колес (24 часа для эмалей)

Особенности выбора краски: Для литых дисков предпочтительны эластичные составы, для стальных – антикоррозийные с преобразователем ржавчины. Цвет должен соответствовать исходному покрытию или полностью перекрывать его при полной перекраске. Финишное нанесение лака усиливает глянец и защиту от УФ-лучей.

Технология сварки двухкомпонентных колес

Двухкомпонентные колеса состоят из отдельно изготовленных обода и центра, которые соединяются сваркой. Основными материалами являются алюминиевые сплавы, реже – комбинации стали и алюминия. Ключевая задача – обеспечить монолитность конструкции при сохранении геометрической точности и механических свойств.

Сварка выполняется на специализированных стендах с точной фиксацией компонентов. Обязательна предварительная механическая обработка стыкуемых поверхностей и химическая очистка для удаления окислов. Контроль температуры нагрева критически важен для предотвращения деформаций.

Основные методы сварки

Метод	Принцип работы	Сферы применения
TIG (аргонодуговая)	Неплавящийся вольфрамовый электрод в среде аргона	Стандартные алюминиевые диски, ремонт
Электронно-лучевая (EBW)	Фокусированный пучок электронов в вакууме	Премиальные модели, сложные сплавы

Критические параметры процесса:

Защитная атмосфера (аргон/гелий) для алюминия
Скорость охлаждения шва не более 200°C/мин
Припуск на усадку металла при проектировании стыка

После сварки обязательны:

Рентгенографический контроль швов
Исправление дисбаланса на балансировочном станке
Термическая доводка для снятия внутренних напряжений

Проверка балансировки отремонтированного диска

После выполнения сварочных работ на диске критически важным этапом становится проверка балансировки. Любое вмешательство в геометрию колеса, включая ремонт сваркой, неизбежно изменяет распределение массы изделия. Неустранённый дисбаланс провоцирует вибрации, передающиеся на подвеску и рулевое управление, что ускоряет износ шин и критически важных узлов автомобиля.

Балансировка отремонтированного диска проводится исключительно в сборе с шиной на специальном балансировочном станке. Даже идеально восстановленная геометрия диска не гарантирует равномерное распределение массы после установки покрышки. Процедура позволяет точно определить места дисбаланса и компенсировать его установкой корректирующих грузиков.

Ключевые аспекты процедуры

Для обеспечения точности и безопасности необходимо соблюдать следующие требования:

Чистота диска и шины: Обязательная очистка от грязи, льда или остатков старого балансировочного груза.
Правильная посадка шины: Убедиться, что покрышка равномерно села на посадочные полки диска.
Точное позиционирование: Жёсткая фиксация колеса на валу станка с использованием соответствующего конуса.
Актуальные параметры: Ввод в станок точных данных (диаметр диска, ширина, вылет).
Контроль результата: Допустимый остаточный дисбаланс не должен превышать 5 грамм на сторону.

Важно: Диски, восстановленные сваркой (особенно литые), могут потребовать динамической балансировки (с учетом ширины) вместо статической. Это связано с возможным неравномерным распределением массы по разным плоскостям колеса.

После балансировки обязателен тестовый пробег на разных скоростях. Появление вибрации на руле или кузове (обычно на скоростях 80-120 км/ч) сигнализирует о необходимости повторной проверки и корректировки балансировки.

Нормы нагрузки на восстановленный диск

После сварки диск теряет часть исходной прочности из-за термического воздействия и изменения структуры металла в зоне шва. Максимальная нагрузка для восстановленного изделия всегда ниже, чем для нового диска того же типа и размера. Игнорирование этого фактора приводит к деформации или разрушению колеса в экстремальных условиях.

Допустимые нагрузки регламентируются отраслевыми стандартами (например, ГОСТ Р ИСО 3904, TÜV, JWL) и определяются производителем после обязательных испытаний. Для восстановленных дисков действуют особые требования: обязательная маркировка сниженной нагрузки и категорический запрет на установку на переднюю ось или грузовой транспорт.

Ключевые аспекты нормирования

Снижение допустимой нагрузки: В среднем на 10-20% относительно нового диска. Точный показатель зависит от технологии сварки и качества контроля.
Статические испытания: Диск должен выдерживать 1.5-кратную максимальную заявленную нагрузку в течение 10 минут без остаточной деформации.
Циклические тесты: Минимум 100 000 циклов радиальной нагрузки (по стандарту SAE J328) при имитации эксплуатационных условий.

Тип диска	Макс. нагрузка (новый), кг	Макс. нагрузка (после сварки), кг
Литый R15	600	480-540
Кованый R17	700	560-630
Грузовой (запрещено восстанавливать)	1200+	Не допускается

Важно: Данные в таблице приведены для примера. Фактические значения должны быть подтверждены лабораторными испытаниями каждой партии восстановленных дисков. Использование без сертификата нагрузки приравнивается к нарушению технических норм.

Список источников

При подготовке материалов по технологии сварки дисков использовались специализированные технические ресурсы и нормативная документация. Основное внимание уделялось актуальным методам и практическим аспектам ремонта.

Ключевые источники включают профессиональные издания, отраслевые стандарты и технические руководства от производителей оборудования. Ниже представлен перечень использованных материалов.

ГОСТ Р ИСО 15614-1 – Испытания и квалификация сварных соединений
Справочник сварщика под ред. В.В. Степанова – Технологии ремонта литых изделий
Журнал "Сварка и диагностика" – Статьи по дефектации колесных дисков
Технические бюллетени Lincoln Electric – Рекомендации по сварке алюминиевых сплавов
Методические указания НАКС – Контроль качества сварочных работ
РД 37.009.025-92 – Технические требования к ремонту дисков
Материалы конференции "Современные технологии восстановления деталей" – Анализ термического воздействия
