Свечи накаливания - что полезно знать водителю

Статья обновлена: 18.08.2025

Дизельные двигатели требуют особых условий для запуска, особенно в холодную погоду. Здесь на сцену выходят свечи накаливания – ключевые компоненты, обеспечивающие стабильный пуск мотора.

Они выполняют роль миниатюрных нагревателей: предварительно разогревают воздух в камерах сгорания, создавая оптимальные условия для воспламенения топлива. Понимание их работы, типов и признаков неисправностей критически важно для владельцев дизельных авто.

Отличие от свечей зажигания в бензиновых авто

Свечи накаливания и свечи зажигания принципиально отличаются по назначению и принципу действия, несмотря на схожесть названий. Первые служат исключительно для предварительного подогрева камеры сгорания в дизельных двигателях перед холодным пуском, в то время как вторые обеспечивают принудительное воспламенение топливно-воздушной смеси в бензиновых моторах.

Конструктивные различия обусловлены их функциями: свеча накаливания представляет собой термоэлектрический нагревательный элемент, тогда как свеча зажигания генерирует высоковольтную искру. Это определяет разницу в рабочих параметрах, подключении и режимах эксплуатации.

Ключевые отличия

Основные различия можно систематизировать по следующим критериям:

• Принцип работы: Накаливание раскалённого стержня vs создание искрового разряда
• Фаза работы: Активация ТОЛЬКО перед запуском (в большинстве систем) vs постоянная работа при работе двигателя
• Электрические параметры: Низкое напряжение (обычно 12В) vs высоковольтный импульс (до 40 000В)

Параметр	Свеча накаливания	Свеча зажигания
Тип двигателя	Дизельный	Бензиновый
Температура нагрева	До 1300°C	Искра до 6000°C
Время работы	3-180 секунд до/после запуска	Непрерывно при работе ДВС

Важное следствие: Свечи накаливания не участвуют непосредственно в цикле сгорания после запуска в современных двигателях, в отличие от свечей зажигания, которые срабатывают многократно каждую минуту. Их выход из строя проявляется только при холодном пуске, тогда как неисправность свечей зажигания вызывает перебои в работе двигателя постоянно.

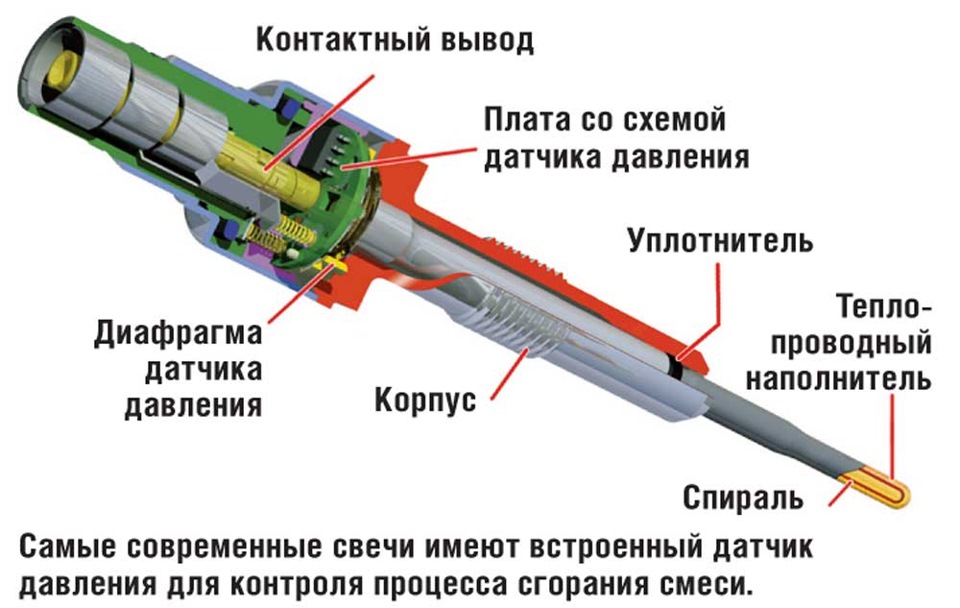

Конструктивные особенности: спираль и корпус

Основным рабочим элементом свечи выступает нагревательная спираль, изготовленная из тугоплавких металлических сплавов на основе железа, хрома и никеля. Эта спираль обладает строго рассчитанным электрическим сопротивлением, обеспечивающим быстрый нагрев до температур 850–1300°C при подаче напряжения. От её характеристик напрямую зависят скорость предпускового прогрева и стабильность работы.

Корпус свечи выполняет несколько критически важных функций: герметично изолирует спираль от камеры сгорания, обеспечивает надёжное крепление в головке блока цилиндров и служит проводником электрического тока. Он изготавливается методом холодной штамповки из высоколегированной стали, способной выдерживать экстремальные термические и механические нагрузки, а также агрессивную среду внутри цилиндра.

Ключевые компоненты и их свойства

• Нагревательная спираль: Имеет сложную конструкцию (часто двойную: нагревательную и регулировочную нити) для защиты от перегрева. Регулировочная спираль автоматически снижает ток по мере роста температуры.
• Токоподводящий стержень: Передаёт ток от клеммы к спирали через изолирующий порошок (окись магния), заполняющий полость корпуса и улучшающий теплопередачу.
• Корпус с резьбой: Точная метрическая или коническая резьба обеспечивает герметичность посадки и оптимальный теплоотвод в головку блока. Торец корпуса формирует калильную зону в камере сгорания.
• Уплотнительное кольцо: Предотвращает прорыв газов из цилиндра и обеспечивает тепловой контакт между корпусом свечи и головкой блока.

Элемент	Материал	Основная функция
Нагревательная спираль	Fe-Cr-Ni сплав (например, Inconel)	Генерация тепла за счёт сопротивления
Корпус	Легированная сталь	Механическая защита, теплоотвод, крепление
Изолятор	Керамика / Окись магния	Электрическая изоляция спирали от корпуса
Клемма	Сталь/Латунь	Подключение к бортовой сети

Современные свечи используют керамические штифты вместо традиционных металлических спиралей в корпусе. Керамика нагревается быстрее (до 1000°C за 2 секунды), обладает большей термостойкостью и долговечностью, что особенно важно для дизелей с системой послепускового подогрева.

Роль в холодном запуске двигателя

При низких температурах воздух в цилиндрах дизельного двигателя не нагревается достаточно во время такта сжатия для воспламенения топлива. Свечи накаливания компенсируют этот недостаток, мгновенно разогревая камеру сгорания до 800–1100°C.

Нагревательный элемент свечи напрямую воздействует на топливно-воздушную смесь, улучшая её испаряемость и обеспечивая стабильное самовоспламенение. Без этого предварительного прогрева холодный пуск становится невозможным уже при -5°C.

Принцип работы при запуске

1. Предварительный нагрев (3–15 секунд): После поворота ключа свечи раскаляются до рабочей температуры. Индикатор на панели сигнализирует о процессе.
2. Фаза запуска: Во время вращения стартера свечи поддерживают высокую температуру в цилиндрах, гарантируя воспламенение топлива.
3. Послепусковой прогрев (до 3 минут): Свечи продолжают работать для стабилизации сгорания, снижения вибраций и вредных выбросов.

Неисправность даже одной свечи приводит к затруднённому запуску, «троению» двигателя и повышенной дымности. Современные системы с датчиками температуры автоматически регулируют длительность каждого этапа в зависимости от погодных условий.

Типы нагревательных элементов: штифтовые vs керамические

Штифтовые свечи накаливания используют металлический нагревательный стержень, заключённый в герметичную оболочку из сплава железа, хрома и никеля. Нагрев происходит за счёт сопротивления токопроводящего сердечника при подаче напряжения. Такая конструкция обеспечивает постепенный разогрев и устойчивость к коррозии, но имеет ограниченную максимальную температуру (до 1300°C) и сравнительно медленный выход на рабочий режим.

Керамические элементы изготавливаются из спечённого нитрида кремния или оксида алюминия. Нагревательная спираль интегрирована в многослойную керамическую матрицу, что позволяет достигать температур свыше 1600°C за 2-4 секунды. Керамика обеспечивает экстремальную термостойкость и минимальное тепловое расширение, но требует более точного управления током из-за хрупкости структуры при перегреве.

Сравнительные характеристики

Параметр	Штифтовые	Керамические
Материал нагревателя	Металлический сплав (Fe-Cr-Ni)	Многослойная керамика (Si3N4/Al2O3)
Время разогрева	10-15 секунд	2-4 секунды
Макс. температура	~1300°C	>1600°C
Ресурс	~100 000 км	~160 000 км

Ключевые преимущества штифтовых элементов:

• Высокая механическая прочность корпуса
• Устойчивость к вибрациям и ударам
• Совместимость с большинством дизельных двигателей

Основные недостатки:

1. Медленная реакция на включение
2. Ограниченная температура для регенерации сажевых фильтров

Преимущества керамических свечей:

• Мгновенный разогрев для быстрого пуска
• Поддержка многофазного накала (послепусковой подогрев)
• Эффективное сжигание сажи в фильтре DPF

Недостатки:

1. Чувствительность к скачкам напряжения
2. Риск растрескивания при гидроударе
3. Требовательность к качеству топлива

Термины "саморегулирующиеся" и "автономные" свечи

Саморегулирующиеся свечи накаливания автоматически изменяют температуру нагрева в зависимости от напряжения бортовой сети и режима работы двигателя. В их конструкции используется специальный нагревательный стержень с положительным температурным коэффициентом сопротивления (PTC): при увеличении температуры сопротивление возрастает, что естественным образом ограничивает силу тока и предотвращает перегрев.

Автономные свечи (штифтового типа) не имеют функции саморегулирования и работают по принципу постоянной мощности. Их нагрев напрямую зависит от подаваемого напряжения, что требует использования дополнительного реле или блока управления для контроля температуры и предотвращения повреждения при длительной работе.

Ключевые отличия

• Принцип работы: Саморегулирующиеся свечи динамически меняют сопротивление, автономные – сохраняют его постоянным.
• Управление: Автономным свечам обязательно требуется внешний контроль (блок управления), саморегулирующиеся могут работать без него.
• Безопасность: Саморегулирующийся элемент исключает перегрев даже при неисправностях реле, автономные свечи без защиты выходят из строя.

Параметр	Саморегулирующиеся	Автономные (штифтовые)
Зависимость от напряжения	Автоматическая коррекция нагрева	Прямая пропорциональность
Требуется блок управления	Нет (опционально)	Да (обязательно)
Риск перегрева	Минимальный	Высокий без защиты

Напряжение питания: 11V или 7V в послепусковом режиме

После запуска дизельного двигателя напряжение на свечах снижается до 7–8V для предотвращения перегрева и обеспечения стабильной работы на прогретом моторе. Это связано с уменьшением сопротивления элементов при нагреве и необходимостью защиты от теплового разрушения.

Современные системы управления используют ШИМ-регулирование, динамически подстраивая напряжение под температуру двигателя и режим движения. Например, при холодном старте или резком ускорении блок управления может кратковременно повышать напряжение до 11V для компенсации теплопотерь.

Ключевые особенности режима

• Типовые значения: 7–8V при прогретом двигателе, до 11V при дополнительном догреве
• Длительность фазы: от 1 до 5 минут после запуска в зависимости от температуры ОЖ
• Критерии переключения: показания датчиков температуры, нагрузка на ДВС, качество топлива

Режим	Напряжение (V)	Назначение
Предпусковой	11–12	Максимальный нагрев перед запуском
Послепусковой	7–8 (до 11)	Поддержание температуры, защита от перегрева

Важно: использование напряжения выше 7V в послепусковом режиме более 3 минут приводит к сокращению ресурса свечей на 30–40%. Современные керамические элементы допускают длительную работу при 9V благодаря улучшенному теплоотводу.

Индикатор на приборной панели: значение символа спирали

Индикатор в виде оранжевой или жёлтой спирали на приборной панели сигнализирует о работе системы предпускового подогрева в дизельных двигателях. Он загорается при повороте ключа зажигания перед запуском мотора, указывая на активацию свечей накаливания.

Нормальное время горения индикатора зависит от температуры окружающего воздуха: в тёплую погоду – 2–5 секунд, в мороз – до 30 секунд. Запуск двигателя рекомендуется производить только после погасания символа, когда свечи достигли рабочей температуры для эффективного воспламенения топлива.

Критические ситуации и действия водителя

Тревожные сигналы:

• Индикатор не загорается при включении зажигания – возможен сбой в цепи управления свечами, перегорание предохранителя или неисправность контрольной лампы.
• Символ горит дольше 30 секунд или не гаснет после запуска двигателя – признак неисправности: выход из строя одной/нескольких свечей, реле времени, датчика температуры ОЖ или проблем с проводкой.

Ситуация	Возможная причина	Рекомендуемое действие
Индикатор мигает	Ошибка электронного блока управления (ЭБУ)	Срочная диагностика сканером
Символ горит в движении	Сбой в системе послепускового подогрева (для некоторых моделей)	Проверка свечей и датчиков

Эксплуатация при неисправности: Попытка запуска без свечей накаливания возможна в тёплую погоду (+5°C и выше), но приведёт к трудному пуску, повышенному износу и «троению» двигателя. В мороз отказ системы делает запуск невозможным. При постоянном горении индикатора после запуска требуется диагностика для предотвращения повреждения сажевого фильтра или катализатора.

Временная задержка включения стартера после сигнала лампочки

После исчезновения индикатора свечей накаливания на приборной панели перед запуском двигателя требуется выдержать паузу в 1-3 секунды. Эта задержка позволяет завершить критически важные процессы в системе предпускового подогрева.

Современные дизельные двигатели с электронным управлением автоматически контролируют продолжительность этой паузы. Водителю необходимо лишь дождаться погасания лампочки и лишь затем активировать стартер, не нажимая на педаль газа.

Причины необходимости задержки

• Прогрев камеры сгорания: Дополнительное время требуется для стабилизации температуры в цилиндрах после достижения свечами пиковой мощности.
• Оптимизация давления: Задержка обеспечивает максимальное сжатие топливно-воздушной смеси за счет теплового расширения воздуха.
• Защита компонентов: Предотвращает механические перегрузки стартера и аккумулятора при синхронизации с циклом нагрева.

Температура воздуха	Рекомендуемая задержка
Выше +5°C	1-2 секунды
От -10°C до +5°C	2-3 секунды
Ниже -10°C	3-5 секунд (до повторного цикла подогрева)

Игнорирование паузы приводит к увеличению времени запуска, повышенному износу элементов и риску гидроудара при подаче несгоревшего топлива. В системах с двухэтапным накалом (послестартовый подогрев) задержка дополнительно синхронизирует работу свечей с впрыском топлива.

Диагностика ошибок через коды OBD-2 (например, P0380)

Ошибка P0380 указывает на неисправность цепи свечи накаливания в дизельном двигателе. Этот код относится к первому цилиндру или общему контуру управления предпусковым подогревом. ЭБУ фиксирует отклонение сопротивления или напряжения от нормы во время прогрева.

Диагностика требует проверки как электрической части, так и механических компонентов системы. Игнорирование P0380 приводит к затрудненному холодному пуску, повышенной вибрации и выбросам сажи. Точная локализация неполадки требует последовательных действий.

Порядок диагностики кода P0380

1. Сброс ошибки и повторное сканирование: Удалите код сканером OBD-2, запустите двигатель "на холодную" и проверьте повторное появление P0380.
2. Визуальный осмотр проводки: Проверьте разъемы свечей, реле накала и целостность проводов (обрывы, коррозию, оплавление).
3. Тестирование сопротивления свечей:
   • Отсоедините разъемы свечей накаливания
   • Измерьте сопротивление между центральным электродом и массой мультиметром
   • Норма: 0.1–2.0 Ом (сверьтесь с мануалом авто)
   • Неисправность: Бесконечное сопротивление (обрыв) или 0 Ом (КЗ)
4. Проверка реле и питания:
   • Измерьте напряжение на клеммах свечи при включении зажигания (должно быть ~12В)
   • Протестируйте реле накала: подайте 12В на управляющий контакт, слушайте щелчок, проверьте цепь нагрузки.

Возможная причина	Метод проверки
Неисправная свеча накала	Замер сопротивления, сравнение со смежными цилиндрами
Обрыв/КЗ в проводке	Прозвонка цепи от ЭБУ до свечи, проверка на массу
Выход из строя реле накаливания	Тест напряжения на выходе реле, замена на заведомо исправное
Пробой блока управления	Диагностика выходного сигнала ЭБУ осциллографом

После замены дефектных компонентов выполните сброс ошибки и тестовый запуск двигателя при температуре ниже +5°C. Убедитесь в отсутствии P0380 и равномерной работе мотора. Для сложных случаев (например, при исправной электронике) проверьте компрессию в цилиндре – низкое давление препятствует нагреву свечи.

Измерение сопротивления мультиметром: оптимальные показатели

Проверка сопротивления мультиметром – быстрый метод диагностики целостности свечи накаливания без демонтажа. Этот параметр напрямую связан с исправностью нагревательного элемента и его способностью корректно разогреваться при запуске двигателя.

Для измерения переведите мультиметр в режим омметра (Ω) с минимальным диапазоном (обычно 0-200 Ом). Щупы прибора плотно прижмите к центральному электроду свечи и её корпусу (массе). Убедитесь в отсутствии контакта щупов с другими металлическими деталями.

Интерпретация результатов

Оптимальное сопротивление исправной свечи накаливания лежит в диапазоне 0.1–2.0 Ом. Конкретное значение зависит от типа и модели:

Показание (Ом)	Диагностика	Причина
0.1–2.0	Норма	Нагревательная спираль цела
~0	Короткое замыкание	Пробой изолятора или замыкание витков
∞ (бесконечность)	Обрыв цепи	Разрыв нагревательной спирали
>2.0 (не ∞)	Частичный износ	Деградация спирали, нагарообразование

Важные уточнения:

• Точные номиналы указаны в спецификации производителя – сверяйтесь с мануалом.
• Значения выше 2 Ом сигнализируют о критичном износе даже при видимой "целостности".
• Проверяйте свечи на холодном двигателе – нагрев искажает показания.

Отклонения от нормы требуют замены свечи. Параллельная проверка всех свечей двигателя помогает выявить различия в сопротивлении, указывающие на проблемы конкретных цилиндров.

Проверка снятой свечи напряжением от АКБ

Подключите свечу напрямую к аккумуляторной батарее: центральный электрод – к плюсовой клемме, корпус – к минусовой. Используйте провода с надежной изоляцией и зажимами типа "крокодил" для качественного контакта. Избегайте касания нагревающихся элементов во избежание ожогов.

Наблюдайте за скоростью и интенсивностью накаливания нити. Рабочая свеча должна равномерно раскаляться до оранжево-красного свечения за 2-5 секунд. Слабое свечение, локальный перегрев отдельных участков спирали или полное отсутствие реакции указывают на неисправность.

Критерии оценки результатов

При интерпретации теста учитывайте следующие признаки:

• Норма: Равномерное свечение всей спирали, видимое невооруженным глазом
• Частичный выход из строя: Темные участки на нити, искривление спирали
• Обрыв цепи: Полное отсутствие накала при корректном подключении
• Короткое замыкание: Искрение, чрезмерно быстрое нагревание или оплавление деталей

Визуальный признак	Состояние свечи	Рекомендуемое действие
Равномерное оранжевое свечение по всей длине	Исправна	Установка в двигатель
Локальное свечение, потемнение участков	Частичный износ	Замена при наличии пропусков зажигания
Отсутствие свечения	Обрыв нагревателя	Обязательная замена

Важно: Данный метод проверки применим только для стандартных свечей накаливания. Свечи с датчиком давления (например, в системах CPA) требуют специализированного оборудования для диагностики.

Механический тест на равномерность накаливания

Механический тест на равномерность накаливания проводится для выявления локальных перегревов или холодных зон на рабочей части свечи. Для этого используется специализированный стенд, имитирующий условия работы в двигателе: свечу закрепляют, подают штатное напряжение и фиксируют температурное поле.

Основной инструмент контроля – тепловизор или пирометр с точечным замером. Датчики сканируют поверхность нагревательного элемента через равные промежутки времени, составляя температурную карту. Критически важно обеспечить идентичные условия для всех точек замера.

Ключевые этапы и критерии оценки

Процедура включает последовательные действия:

1. Прогрев до номинальной температуры (800–1100°C в зависимости от типа свечи).
2. Фиксация значений в минимум 5 контрольных точках (основание, середина, кончик + 2 промежуточные).
3. Расчет максимального отклонения между точками по формуле:
   ΔT = (T_max - T_min) / T_средн × 100%

Допустимые параметры:

Тип свечи	Макс. ΔT	Время стабилизации
Керамическая	≤8%	≤4 сек
Металлическая	≤12%	≤7 сек

Причины брака:

• Отклонение ΔT > 15% – неоднородность спирали или повреждение керамики.
• Размытые границы нагрева – нарушение герметичности корпуса.
• Асимметричное распределение – дефект контактного стержня.

Чистка контактов проводки перед заменой

Перед установкой новой свечи накаливания критически важно очистить контакты питающей проводки от окислов и загрязнений. Ненадежный контакт из-за слоя окислов или коррозии вызывает повышенное сопротивление, что приводит к перегреву цепи, нестабильной работе свечи и преждевременному выходу ее из строя.

Загрязненные контакты могут стать причиной неверных показаний сопротивления при диагностике мультиметром, создавая ложное впечатление неисправности самой свечи. Чистка обеспечивает максимально плотное прилегание и оптимальную электропроводность соединения.

Порядок действий

1. Отсоедините клемму АКБ для исключения короткого замыкания.
2. Аккуратно снимите колпачок питания со штекера свечи накаливания.
3. Визуально оцените состояние контактной площадки и внутренней поверхности колпачка на наличие:
   • Зеленоватого или белого налета окислов
   • Потемнений от перегрева
   • Механических загрязнений (пыль, масло, дорожные реагенты)
4. Очистите контактный штырь свечи и внутреннюю часть колпачка:
   • Мелкой наждачной бумагой (зернистость 600-800) – аккуратно, без снятия чрезмерного слоя металла
   • Щеткой с металлическим ворсом (латунной или стальной)
   • Специальным очистителем электронных контактов
5. Тщательно удалите остатки абразива и загрязнений сжатым воздухом или чистой ветошью.
6. Нанесите на контакты тонкий слой токопроводящей смазки или термостойкого вазелина для предотвращения коррозии.
7. Плотно наденьте колпачок на штекер свечи до характерного щелчка фиксатора.

Инструмент	Назначение	Важно!
Наждачная бумага	Механическое удаление стойких окислов	Использовать минимальное усилие
Контактный очиститель	Растворение загрязнений, обезжиривание	Не оставляет токонепроводящих пленок
Токопроводящая смазка	Защита от влаги и окисления	Наносить ТОЛЬКО после очистки

Как определить вышедший из строя элемент в блоке

Первый признак – трудный запуск двигателя в холодную погоду, особенно при температуре ниже +5°C. Мотор начинает работать неравномерно, появляется вибрация и белый дым из выхлопной трубы в первые секунды после старта. Эти симптомы указывают на недостаточный прогой цилиндров.

Для точной диагностики потребуется мультиметр. Отсоедините шину питания от свечей и измерьте сопротивление каждого элемента между контактным болтом и корпусом двигателя. Исправная свеча показывает 0,6–2,0 Ом (точные значения уточняйте в мануале авто). Бесконечное сопротивление или показания свыше 5 Ом свидетельствуют об обрыве.

Дополнительные методы проверки

• Тест контрольной лампой: подключите 12В лампу между плюсом АКБ и контактом свечи. Отсутствие свечения – явный признак неисправности.
• Визуальный осмотр: извлеченная свеча не должна иметь:
  • Трещин на корпусе
  • Оплавленной нити накала
  • Сильной коррозии контакта

Состояние элемента	Показания мультиметра	Действия
Исправен	0.6–2.0 Ом	Установить обратно
Обрыв цепи	Бесконечность (OL)	Замена обязательна
Частичный износ	2.1–4.9 Ом	Рекомендуется замена

Важно: При замене вышедшей из строя свечи устанавливайте строго аналогичную по параметрам (напряжению, калильному числу) модель. Несоответствие характеристик приведет к ускоренному выходу из строя соседних элементов.

Последовательность откручивания при коррозии

При сильном прикипании или коррозии свечей накаливания механическое усилие при откручивании может привести к обрыву корпуса или повреждению резьбы в головке блока. Для минимизации рисков требуется особая методика демонтажа с применением химических растворов и термоциклирования.

Начинайте работу только на холодном двигателе. Предварительно обработайте резьбовое соединение проникающей смазкой (WD-40, Liquid Wrench) и выждите 15-30 минут для глубокого проникновения состава. При необходимости повторите обработку 2-3 раза с интервалами.

Поэтапная процедура демонтажа

1. Прогрейте двигатель до рабочей температуры и заглушите его.
2. Дайте остыть до 40-50°C (теплое состояние).
3. Попробуйте осторожно провернуть свечу против часовой стрелки на 1/8 оборота.
4. Если сопротивление велико:
   • Поверните по часовой стрелке на 5-10°
   • Снова попытайтесь открутить против часовой стрелки
5. Применяйте чередование направлений с постепенным увеличением амплитуды.

Если свеча не поддается после 3-4 циклов, нагрейте ее основание строительным феном (250-300°C), затем дайте остыть до 70°C и повторите попытку. Используйте только шестигранные головки подходящего размера без люфта, исключая свечные ключи-трещотки.

Применение проникающей смазки для прикипевших свечей

При длительной эксплуатации свечи накаливания могут прикипать к головке блока цилиндров из-за коррозии, нагара и температурных деформаций. Механическое выкручивание в таком случае часто приводит к обрыву корпуса свечи, что потребует дорогостоящего ремонта с высверливанием остатков.

Проникающая смазка растворяет ржавчину и уменьшает трение между резьбовыми соединениями. Её применение существенно снижает риск повреждения свечи и ГБЦ при демонтаже, особенно на дизельных двигателях с высоким крутящим моментом затяжки.

1. Тщательно очистите область вокруг свечи от грязи щёткой
2. Обильно нанесите смазку (WD-40, Liquid Wrench или аналоги) на резьбовое соединение
3. Выждите 15-60 минут для проникновения состава в микротрещины
4. Слегка подтяните свечу на 5-10° для разрушения коррозионного слоя
5. Повторно нанесите смазку и выждите ещё 30 минут
6. Плавно выкручивайте свечу без рывков, чередуя вращение вперёд/назад

Критические нюансы:

• Не применяйте ударные инструменты до размягчения прикипания
• При работе на горячем двигателе соблюдайте противопожарные меры
• После демонтажа очистите резьбовое отверстие метчиком

Эффективность популярных составов

Смазка	Время пропитки	Особенности
WD-40 Specialist	40-60 мин	Быстрое проникновение в зазоры
Liquid Wrench	20-40 мин	Агрессивное воздействие на ржавчину
PB Blaster	30-50 мин	Специализированный состав для прикипевших деталей

При отсутствии результата после двукратной обработки используйте локальный нагрев головки блока паяльной лампой (только на снятом двигателе!) с последующим охлаждением свечи. Термическое расширение металла создаст дополнительные микротрещины для проникновения смазки.

Необходимость калибровки момента затяжки

Неправильный момент затяжки свечи накаливания критичен для работы и долговечности двигателя. Слабая затяжка вызывает прорыв газов, перегрев свечи и нарушение теплопередачи к камере сгорания. Чрезмерное усилие деформирует корпус свечи или резьбу в головке блока, приводя к дорогостоящему ремонту.

Производители строго регламентируют момент затяжки для каждой модели двигателя и типа свечи, учитывая тепловое расширение материалов и давление в цилиндре. Отклонение даже на 5-10 Н·м нарушает расчетный тепловой поток от свечи к головке блока, снижая эффективность предпускового подогрева и провоцируя перегрев.

Ключевые аспекты калибровки

• Использование динамометрического ключа – обязательное условие для точного контроля усилия.
• Чистота резьбы – загрязнения или нагар искажают реальное усилие при закручивании.
• Смазка резьбы – запрещена (если иное не указано производителем), так как снижает трение и ведет к перетяжке.
• Новые свечи – затягиваются "всухую" по паспортному значению, указанному в Н·м (Newton meters).

Порядок действий:

1. Ручная закрутка свечи до упора для предотвращения перекоса.
2. Окончательная затяжка динамометрическим ключом с контролем момента.
3. Проверка значения в технической документации авто/двигателя (например, типовой диапазон 15-25 Н·м для большинства дизелей).

Ошибка при затяжке	Последствие
Недостаточный момент	Прогар прокладки, утечки газов, перегрев свечи
Превышение момента	Срыв резьбы ГБЦ, деформация корпуса свечи, заклинивание

Пренебрежение калибровкой момента затяжки сокращает ресурс свечей на 30-50% и повышает риск механических повреждений двигателя. Регулярная поверка динамометрического ключа гарантирует соответствие фактического усилия номинальному значению.

Модели с шестигранником под ключ vs точеный корпус

Свечи с шестигранником под ключ оснащены стандартным металлическим шестигранником в верхней части корпуса. Для их установки и демонтажа применяют обычный рожковый или накидной ключ, что упрощает обслуживание без специализированного инструмента. Конструкция распространена в старых двигателях и бюджетных моделях.

Свечи с точеным корпусом (гладким цилиндрическим профилем) не имеют граней для ключа. Их монтаж требует специальной трубчатой головки, которая равномерно охватывает корпус. Такая система исключает деформацию при затяжке и обеспечивает точное позиционирование, характерное для современных дизельных агрегатов.

Сравнительный анализ

Критерий	Шестигранник под ключ	Точеный корпус
Инструмент для монтажа	Стандартный гаечный ключ	Специальная трубчатая головка
Риск повреждения	Высокий (срыв граней, перекос)	Минимальный (равномерное давление)
Точность затяжки	Зависит от опыта механика	Контролируемый момент (исключает перетяжку)
Совместимость	Универсальность (подходит для большинства ключей)	Требует оригинального инструмента

При выборе типа свечи критичен момент затяжки: модели с точеным корпусом исключают повреждение резьбы ГБЦ из-за перетяжки. Шестигранные аналоги чаще подвержены коррозии в зоне граней, что усложняет демонтаж после длительной эксплуатации.

Опасность перелома при демонтаже

Свечи накаливания работают в условиях экстремальных температур и вибраций, что приводит к постепенной деградации металла корпуса. Особенно критично это проявляется в зоне резьбовой части, где возникает эффект "прикипания" к головке блока цилиндров. Коррозия и нагар дополнительно цементируют соединение, повышая риск разрушения при попытке выкручивания.

Неравномерное приложение усилия или использование ударных инструментов создают точечные нагрузки на корпус свечи. Поскольку материал становится хрупким от длительного нагрева, это часто провоцирует скол резьбы или поперечный излом. Особенно уязвимы керамические стержни современных моделей – их разрушение гарантированно потребует сложного ремонта.

Последствия и профилактика

Перелом свечи в головке блока цилиндров приводит к:

• Необходимости демонтажа ГБЦ для извлечения обломка
• Риску повреждения резьбовых каналов при попытках высверливания
• Дорогостоящему ремонту из-за сложности работ

Для предотвращения поломки:

1. Обрабатывайте резьбу проникающей смазкой за 10-12 часов до работ
2. Используйте только динамометрический ключ при установке
3. Демонтируйте на прогретом двигателе (40-50°C)
4. Применяйте метод "прокачки": аккуратное закручивание на 5° перед откручиванием

Ошибка	Результат
Рычаг-удлинитель на ключе	Критический перекос нагрузки
Ударный гайковерт	Микротрещины керамики
Холодный демонтаж	Сцепление нагара с резьбой

Факторы риска преждевременного выхода из строя

Неправильное напряжение питания – критический фактор. Перегрузка при повышенном напряжении вызывает перегрев и разрушение нагревательного элемента. Недостаточное напряжение препятствует достижению рабочей температуры, провоцируя накопление нагара и неполное сгорание топлива.

Низкое качество топлива и масла напрямую влияет на долговечность. Сера в дизельном топливе образует агрессивные соединения при сгорании, разъедая корпус свечи. Загрязнения в масле или топливе создают отложения на кончике свечи, ухудшая теплоотдачу и вызывая локальные перегревы.

Дополнительные разрушительные факторы

Эксплуатационные условия значительно сокращают ресурс:

• Частые холодные пуски – максимальная нагрузка при включении
• Длительная работа на холостом ходу – недогрев и коксование
• Механические повреждения – трещины при неаккуратном монтаже

Электрические проблемы в системе управления:

Неисправность реле	Превышение времени накала
Окисление контактов	Перебои в подаче тока
Короткое замыкание	Термическое разрушение спирали

Производитель и конструкция играют ключевую роль. Дешевые аналоги часто используют сплавы с низкой жаропрочностью. Различия в характеристиках (быстрый/стандартный нагрев) требуют точного соответствия параметрам двигателя.

Влияние некачественного топлива на ресурс свечей накаливания

Некачественное топливо часто содержит повышенное содержание серы, воду, механические примеси или смолистые отложения. Эти компоненты нарушают процесс полного сгорания топливной смеси в цилиндрах дизельного двигателя, создавая условия для неполного воспламенения.

При неполном сгорании образуются твердые углеродистые отложения (нагар), которые активно оседают на рабочей поверхности свечей накаливания. Особенно критично это проявляется в зоне нагревательного элемента, где налет постепенно изолирует спираль, нарушая ее теплопередачу и температурный режим.

Основные последствия для свечей

• Перегрев спирали: Нагар действует как теплоизолятор, заставляя свечу работать при повышенных температурах для достижения требуемого нагрева камеры сгорания.
• Химическая коррозия: Сера и влага в топливе образуют агрессивные соединения, разъедающие металлические части нагревательного элемента и корпуса свечи.
• Механические повреждения: Абразивные частицы в горючем царапают керамический изолятор или оболочку спирали, создавая микротрещины.

Комбинированное воздействие этих факторов приводит к ускоренному износу:

1. Перегрев снижает пластичность металла спирали, вызывая ее деформацию и обрыв.
2. Коррозия истончает проводник, увеличивая электрическое сопротивление и провоцируя перегорание.
3. Загрязнение нарушает равномерность нагрева, создавая локальные зоны перекала.

Ресурс свечей при постоянном использовании низкокачественного топлива сокращается в 1.5-2 раза по сравнению с работой на рекомендованном горючем. Критично, что выход из строя даже одной свечи вызывает трудный пуск, неравномерную работу двигателя и повышенную нагрузку на остальные элементы системы предпускового подогрева.

Признаки сломавшейся свечи после пуска

Хотя свечи накаливания в дизельных двигателях в первую очередь предназначены для облегчения холодного пуска, они часто продолжают работать некоторое время после запуска мотора (в режиме "доподогрева"), чтобы стабилизировать процесс сгорания, снизить вибрации и выбросы, пока двигатель не достигнет рабочей температуры. Неисправность одной или нескольких свечей в этот период также проявляется характерными симптомами.

Основные признаки неисправности свечей накаливания после успешного запуска двигателя наиболее явно заметны именно на непрогретом моторе в первые минуты его работы. Проблемы обычно возникают только на "холодную" и исчезают по мере прогрева силового агрегата.

Характерные симптомы неисправности

При выходе из строя свечи накаливания после запуска двигателя можно наблюдать следующие признаки:

• Неустойчивая работа двигателя (троение) на холостом ходу: Мотор вибрирует, обороты холостого хода "плавают", возможны даже кратковременные пропуски воспламенения в цилиндрах со сломанными свечами.
• Повышенная дымность выхлопа (белый или серый дым): Особенно заметно в первые минуты после холодного пуска. Это результат неполного сгорания топлива из-за недостаточной температуры в камере сгорания проблемного цилиндра.
• Снижение мощности и приемистости: Двигатель может "тянуть" вяло, с провалами, особенно при разгоне, пока не прогреется.
• Усиление вибраций: Двигатель работает грубее, чем обычно, вибрации передаются на кузов, особенно на холостом ходу.
• Повышенный шум работы двигателя: Слышны нехарактерные стуки или жесткая работа.
• Запах несгоревшего дизельного топлива в выхлопных газах.

Важно помнить, что эти симптомы наиболее выражены только на непрогретом двигателе и обычно полностью пропадают, как только мотор выходит на рабочую температуру. Для точной диагностики конкретной неисправной свечи потребуется проверка их сопротивления мультиметром или специальным тестером.

Белый дым на выхлопе: признак проблем со свечами накаливания

Появление густого белого дыма при запуске холодного двигателя – характерный симптом частичной неисправности свечей накаливания. Особенно заметен этот признак при температурах ниже +5°C, когда одна или несколько свеч не обеспечивают достаточный подогрев камеры сгорания.

Дым возникает из-за неполного сгорания топливно-воздушной смеси: несгоревшие частицы дизельного топлива превращаются в конденсат и выбрасываются через выхлопную систему. От обычного водяного пара его отличает устойчивость (не исчезает сразу после запуска) и резкий запах солярки.

Диагностические особенности

Ключевые индикаторы связи белого дыма с неисправностью свечей:

• Температурная зависимость: проявляется только на непрогретом двигателе в холодную погоду
• Динамика исчезновения: дым рассеивается через 3-7 минут работы мотора
• Сопутствующие симптомы: затрудненный запуск, неравномерная работа на холостых оборотах

Состояние свечей	Интенсивность дыма	Время исчезновения
Неисправна 1 свеча	Умеренная	3-4 минуты
Неисправны 2 свечи	Ярко выраженная	5-7 минут
Неисправны 3+ свечи	Очень густая пелена	Более 8 минут

При прогреве двигателя до рабочей температуры дым полностью исчезает – в отличие от проблем с ТНВД или прокладкой ГБЦ, где белый дым сохраняется постоянно. Для точной диагностики требуется проверка сопротивления свечей мультиметром (норма: 0.6-1.8 Ом) и визуальный контроль их нагрева.

Жёсткая работа двигателя при минусовых температурах

При отрицательных температурах дизельное топливо густеет, образуя кристаллы парафина, что затрудняет его воспламенение от сжатия. Одновременно холодные стенки цилиндров и головки блока интенсивно отводят тепло от сжатого воздуха, снижая его температуру ниже необходимой для самовоспламенения топливной смеси.

Свечи накаливания критически важны для компенсации этих факторов: они предварительно разогревают камеру сгорания до 800–1100°C, обеспечивая стабильное воспламенение топлива. Без этого двигатель будет работать с перебоями, сильно вибрировать или вообще не запустится из-за недостаточной температуры в цилиндрах.

Проблемы при отказе свечей

• Длительный запуск с прокруткой стартера более 10 секунд
• "Троение" двигателя и пропуски зажигания в первые минуты работы
• Белый дым из выхлопа из-за несгоревшего топлива
• Повышенная нагрузка на аккумулятор и стартер

Температура воздуха	Время прогрева свечи	Последствия неисправности
От 0°C до -10°C	5–8 секунд	Затруднённый запуск, вибрация
От -10°C до -20°C	10–15 секунд	Неустойчивая работа до 3 минут
Ниже -20°C	15–25 секунд	Невозможность запуска без внешнего подогрева

Важно: После запуска свечи продолжают работать 1–3 минуты (в зависимости от авто), стабилизируя горение смеси пока двигатель не выйдет на минимальную рабочую температуру. Использование летнего дизтоплива зимой многократно усиливает негативные эффекты из-за повышенного содержания парафинов.

Срок службы: когда планировать профилактическую замену

Средний ресурс свечей накаливания составляет 80 000 – 100 000 км пробега, но этот показатель варьируется в зависимости от типа двигателя, качества топлива и стиля вождения. Дизельные агрегаты с системой Common Rail и предпусковым подогревом создают повышенную нагрузку на элементы, сокращая их жизненный цикл до 60 000 км.

Производители рекомендуют выполнять плановую замену всех свечей одновременно даже при частичной работоспособности элементов. Эксплуатация изношенных деталей приводит к критическим последствиям: трещинам в корпусе, обрыву спирали и повреждению форсунок.

Признаки необходимости замены

• Затрудненный холодный запуск (особенно при температуре ниже +5°C)
• Неустойчивая работа двигателя в первые минуты после старта
• Появление ошибок ECU: P0380, P0670-P0684
• Видимые дефекты: оплавление наконечника, нарушение геометрии стержня

Тип двигателя	Рекомендуемый интервал	Критичные факторы износа
Турбированный дизель	60 000 – 80 000 км	Высокое давление в камере сгорания
Атмосферный дизель	100 000 – 120 000 км	Качество топлива, частота холодных пусков

Важно: При замене используйте свечи с идентичными параметрами (напряжение, скорость нагрева, геометрия). Установка несоответствующих элементов вызывает перегрев камеры сгорания и выход из строя блока управления.

Минимальное количество для безопасного запуска

Исправность всех свечей накаливания критична для стабильной работы дизельного двигателя, особенно при низких температурах. Отказ даже одной свечи нарушает равномерность прогрева камер сгорания, что приводит к затрудненному запуску, повышенной вибрации и ускоренному износу компонентов двигателя. В экстренных случаях возможен запуск с неполным комплектом, но это считается аварийным режимом.

Минимальное количество рабочих свечей для условно-безопасного запуска зависит от температуры воздуха и конструкции двигателя. В теплую погоду (+5°C и выше) мотор может запуститься с одной неисправной свечой в 4-цилиндровом двигателе. При отрицательных температурах требуется абсолютная исправность всех элементов – недостаток даже одной свечи сделает запуск невозможным или крайне опасным для силового агрегата.

Рекомендуемые минимумы по цилиндрам

Количество цилиндров	Теплая погода (≥ +5°C)	Холодная погода (< 0°C)
4	3	4 (все)
6	5	6 (все)
8	7	8 (все)

Важно: указанные значения – крайний минимум для попытки запуска. Длительная эксплуатация с неисправными свечами вызывает:

• Прогрессирующее разрушение поршневых колец
• Деформацию ГБЦ из-за локальных перегревов
• Повышенный выброс несгоревшего топлива в выхлопную систему

Важность одновременной замены всего комплекта

Свечи накаливания в дизельном двигателе подвергаются идентичным нагрузкам и температурным режимам, что приводит к синхронному износу всего комплекта. Эксплуатация одной новой свечи совместно со старыми, ресурс которых подходит к концу, создает дисбаланс в работе системы предпускового подогрева.

Старые свечи прогреваются медленнее из-за деградации нагревательного элемента и увеличенного сопротивления. Это провоцирует неравномерный нагрев камер сгорания, ухудшает холодный пуск и повышает вибрационную нагрузку на двигатель. Новая свеча в таком комплекте вынуждена компенсировать недостаточную эффективность соседей, работая с перегрузкой.

Последствия частичной замены

Ключевые риски замены отдельных свечей вместо комплекта:

• Ускоренный выход из строя новой свечи из-за перегрузки и несовпадения характеристик со старыми элементами
• Нестабильный запуск двигателя, особенно при низких температурах, из-за разницы в скорости и температуре прогрева
• Повышенный расход топлива и неравномерная работа на холостом ходу
• Риск повреждения блока управления двигателем из-за дисбаланса сопротивления в цепи

Производители и автосервисы настоятельно рекомендуют менять все свечи накаливания одновременно, даже если вышла из строя только одна. Это гарантирует:

1. Одинаковый тепловой зазор и сопротивление в каждом цилиндре
2. Синхронное время прогрева для оптимального сгорания топлива
3. Предсказуемый ресурс всего комплекта (обычно 80 000–100 000 км)
4. Снижение затрат на повторные ремонты и диагностику

Сравнение производителей: NGK, Denso, Beru

NGK специализируется на инновационных материалах и технологиях, таких как керамические стержни с платиновым напылением, что обеспечивает высокую термостойкость и быстрый прогрев. Продукция японского бренда отличается точным соответствием температурным режимам двигателя и стабильной работой в экстремальных условиях, включая системы старт-стоп.

Denso концентрируется на универсальности и энергоэффективности, используя технологию «Quick Start» с низким сопротивлением для сокращения времени нагрева до 2 секунд. Японский производитель предлагает широкий ассортимент совместимых с различными марками автомобилей свечей, включая модели с металлическим или керамическим корпусом для оптимизации теплоотвода.

Ключевые отличия в характеристиках

Производитель	Срок службы (км)	Особенности конструкции	Ценовой сегмент
NGK	80 000–100 000	Платиновое напыление, керамический изолятор	Средний-премиум
Denso	60 000–90 000	Медный сердечник, технология Quick Start	Средний
Beru	50 000–80 000	Двойная спираль нагрева, защита от коррозии	Бюджетный-средний

Beru (подразделение Federal-Mogul) выделяется применением двойной спирали нагревательного элемента и усиленной антикоррозийной защитой корпуса. Немецкий бренд ориентирован на бюджетный и средний сегмент, обеспечивая баланс цены и надёжности, особенно для европейских автомобилей.

При выборе учитывайте специфику двигателя: NGK оптимальны для высокофорсированных моторов, Denso демонстрирует эффективность в гибридных системах, а Beru рекомендованы для стандартных городских режимов эксплуатации. Обязательно сверяйтесь с каталогами производителей для точного соответствия параметрам вашего авто.

Виды свечей накаливания по скорости нагрева

Стандартные свечи накаливания достигают рабочей температуры (около 850°C) за 7-15 секунд. Они оснащены спиралью из железо-хромо-алюминиевого сплава и применяются в большинстве дизельных двигателей без дополнительных систем предпускового подогрева. Их конструкция обеспечивает надежность и долгий срок службы при умеренных климатических условиях.

Быстрые свечи (Quick Start или QS) сокращают время нагрева до 2-5 секунд благодаря двухступенчатой спирали: основная нагревательная нить дополнена регулирующей. Это позволяет им мгновенно достигать 1000-1100°C на начальном этапе, улучшая запуск в мороз. После запуска температура автоматически стабилизируется электроникой для защиты от перегрева.

Ключевые отличия

Параметр	Стандартные	QS
Время нагрева	7-15 сек	2-5 сек
Пиковая температура	~850°C	1000-1100°C
Конструкция	Одноступенчатая спираль	Двойная спираль с регуляцией
Применение	Базовые системы	Современные двигатели с предпусковым подогревом

Важные особенности QS:

• Требуют совместимого блока управления для контроля температуры
• Часто интегрированы в систему послепускового подогрева для снижения шума и выбросов
• Не взаимозаменяемы со стандартными без перепрограммирования ЭБУ

Системы с постоянным питанием в современных авто

Системы с постоянным питанием обеспечивают напряжение на свечах накаливания не только перед запуском, но и после запуска дизельного двигателя. Это позволяет поддерживать оптимальную температуру в камерах сгорания на этапе прогрева. Продолжительность работы свечей регулируется электронным блоком управления двигателем (ЭБУ) в зависимости от наружной температуры и режимов работы мотора.

Основное отличие от классических систем – использование свечей накаливания с двумя спиралями: нагревательной и регулировочной. Регулировочная спираль автоматически снижает силу тока после достижения рабочей температуры. Это предотвращает перегрев и обеспечивает стабильную работу при длительном пост-накале до 3 минут после запуска.

Принципы работы и преимущества

ЭБУ анализирует показания датчиков температуры охлаждающей жидкости, оборотов коленвала и положения педали акселератора. На основе этих данных рассчитывается длительность и интенсивность пост-накала. Ключевые преимущества таких систем:

• Снижение выбросов на 20-30% за счет полного сгорания топлива при прогреве
• Уменьшение шумности работы холодного двигателя
• Стабильность холостого хода без "троения"
• Возможность использования биодизеля и альтернативных топлив

Современные системы применяют свечи с керамическими нагревателями, выдерживающие температуру до 1350°C. Их ресурс достигает 100 000 км благодаря точному управлению температурным режимом и отсутствию перегрева. Отказ свечи фиксируется ЭБУ с зажиганием индикатора Check Engine.

Последствия эксплуатации с одной неработающей свечой

Работа двигателя с отключенной свечой накаливания вызывает критический дисбаланс в цилиндре. Топливо в нерабочем цилиндре не воспламеняется полноценно, превращаясь в конденсат, который смешивается с моторным маслом. Это приводит к разжижению смазочного материала и резкому снижению его защитных свойств.

Непрогоревшее топливо активно стекает по стенкам цилиндра, смывая масляную пленку. Возникает эффект сухого трения, провоцирующий ускоренный износ гильз, поршневых колец и коленчатого вала. Одновременно несгоревшая солярка проникает в картер через зазоры в поршневой группе, что подтверждается характерным запахом и повышенным уровнем масла на щупе.

Ключевые последствия для двигателя

• Ухудшение запуска – особенно в холодную погоду из-за отсутствия предварительного подогрева в одном цилиндре
• Вибрация и троение – дисбаланс от неравномерной работы цилиндров
• Падение мощности – двигатель теряет до 25% КПД
• Загрязнение форсунок – неполное сгорание оставляет нагар
• Разрушение катализатора – попадание несгоревшего топлива в выхлопную систему

Длительная эксплуатация в таком режиме неизбежно приводит к лавинообразному износу двигателя. Повышенные ударные нагрузки на шатунно-поршневую группу в сочетании с разбавленным маслом могут вызвать заклинивание поршня, деформацию шатуна или разрушение вкладышей коленвала.

Параметр	Норма	С неработающей свечой
Давление в цилиндре	25-35 бар	↓ на 40-60%
Температура масла	85-105°C	↑ на 15-20°C
Уровень масла	Стабильный	↑ за счет разжижения

Эксплуатация с неисправной свечой более 500 км считается критической – за это время концентрация топлива в масле достигает 5-7%, что полностью нивелирует смазывающие свойства. Требуется немедленная замена свечи и обязательная замена моторного масла во избежание катастрофических повреждений.

Очистка колодцев от масла перед установкой новых

Остатки масла в колодцах свечей накаливания препятствуют корректной затяжке новых элементов, нарушая теплопередачу между корпусом свечи и головкой блока. Это приводит к локальному перегреву, сокращению срока службы компонента и риску закипания охлаждающей жидкости в прилегающих каналах.

Неочищенный масляный слой создает эффект "подушки", снижая контактное давление и ухудшая отвод тепла от электрода в головку цилиндра. В запущенных случаях возможны коррозионные процессы на посадочных поверхностях из-за химической агрессивности отработанного масла.

Этапы очистки

1. Механическое удаление крупных отложений: использовать деревянные или пластиковые скребки (металл повреждает посадочную поверхность).
2. Обезжиривание:
   • Обработать колодец аэрозольным очистителем карбюратора/тормозов
   • Повторить распыление 2-3 раза с выдержкой по 5 минут
3. Финишная очистка:
   • Протереть резьбу и конусное седло безворсовой ветошью
   • Прокалить колодец сжатым воздухом (2-3 секунды)

Материал запрещенный к использованию	Причина
Металлические щетки/ершики	Образование рисок на зеркале колодца
Бензин или дизтопливо	Не растворяют закоксованные отложения
Абразивные пасты	Нарушение геометрии посадочного конуса

Контроль качества очистки: визуально поверхность должна быть матово-серой без масляных разводов. Проверить резьбу на чистность, вкрутив новую свечу вручную до упора – правильный ход исключает заедание.

Проверка состояния реле управления свечами накаливания

Реле управления – ключевой компонент системы предпускового подогрева, отвечающий за подачу напряжения на свечи в строго определенный период времени. Его неисправность приводит к полному отказу свечей накаливания или некорректной работе (например, постоянному включению). Проверка выполняется при диагностике проблем с холодным запуском, ошибках ECU или визуальных признаках повреждения.

Основные этапы проверки включают визуальный осмотр, тестирование цепи управления и измерение параметров напряжения. Для работы потребуется мультиметр, схема электрооборудования автомобиля и, в некоторых случаях, диагностический сканер. Перед началом убедитесь в исправности предохранителей и надежности контактных соединений.

Методы диагностики реле

• Визуальный осмотр:
  • Проверка корпуса на трещины, оплавления или следы перегрева.
  • Контроль состояния контактов (окисление, коррозия).
• Тест управления:
  1. Отсоедините силовой провод от реле к свечам.
  2. Подключите мультиметр в режиме вольтметра между клеммой реле (выход на свечи) и массой.
  3. Включите зажигание – исправное реле подаст напряжение на 2-180 секунд (зависит от температуры двигателя).
• Прозвонка обмотки:
  • Отсоедините разъем реле.
  • Измерьте сопротивление между контактами управляющей катушки (значение должно соответствовать спецификации, обычно 50-200 Ом).

Тип неисправности	Внешние признаки	Действия
Залипание контактов	Постоянное напряжение на свечах, перегрев реле	Замена реле, проверка цепи управления ECU
Обрыв обмотки	Отсутствие щелчка при включении зажигания, нет напряжения на выходе	Замена реле
Короткое замыкание	Срабатывание предохранителя, запах гари	Поиск КЗ в цепях, замена реле и предохранителя

Важно! Убедитесь, что диагностика проводится на холодном двигателе. При замене реле используйте аналог с идентичными параметрами (ток коммутации, напряжение катушки). Короткое замыкание в цепи свечей может вывести новое реле из строя мгновенно – перед установкой проверьте сопротивление свечей на массу.

Типичные проблемы разъемов и проводки

Разъемы и проводка свечей накаливания подвержены воздействию высоких температур, вибраций и агрессивных сред. Неисправности в этих компонентах часто имитируют поломку самих свечей, приводя к проблемам с холодным пуском двигателя.

Диагностика требует обязательной проверки целостности цепи питания. Основные неполадки концентрируются в следующих областях:

Распространенные неисправности

• Окисление контактов: Коррозия металлических элементов из-за влаги или реагентов вызывает рост сопротивления и нарушение проводимости.
• Оплавление пластика: Перегрев разъемов при повышенном токе (например, из-за неисправного реле) деформирует корпус, разрушая соединение.
• Обрыв проводов: Механические повреждения от вибраций или перетирание об острые кромки кузова, особенно в местах изгибов.
• Ослабление фиксации: Потеря пружинящих свойств клемм приводит к нестабильному контакту и искрению.
• Короткое замыкание: Повреждение изоляции проводов с последующим контактом на "массу" или между жилами, вызывающее перегорание предохранителя.

Признак проблемы	Возможная причина
Неработоспособность одной свечи	Обрыв провода или плохой контакт в индивидуальном разъеме
Отказ всех свечей	Повреждение общего питающего кабеля, неисправность реле/блока управления
Периодические сбои в работе	Плавающий контакт в разъеме или частичный обрыв жилы провода

Причины перегорания предохранителя свечей накаливания

Предохранитель цепи свечей накаливания является защитным элементом, рассчитанным на определённый номинальный ток. Его основная задача – разорвать электрическую цепь в случае возникновения аномально высокого тока, превышающего это значение, чтобы предотвратить повреждение проводки или возникновение пожара.

Перегорание этого предохранителя приводит к полному отказу системы предпускового подогрева. Двигатель либо не запустится в холодную погоду, либо запуск будет крайне затруднён, сопровождаясь обильным белым дымом из выхлопной трубы.

Основные причины перегорания предохранителя

• Короткое замыкание в цепи свечей накаливания:
  • Внутреннее замыкание одной или нескольких свечей накаливания на "массу" (корпус).
  • Замыкание питающего провода к свече накаливания на "массу" двигателя (например, из-за перетирания изоляции о острые кромки).
  • Повреждение изоляции или замыкание проводов в жгуте, идущем к свечам или блоку реле.
• Неисправность реле управления свечами накаливания:
  • Внутреннее короткое замыкание в самом реле (залипание контактов в замкнутом положении).
  • Пробой полупроводниковых элементов внутри реле (если оно электронное или интеллектуальное).
• Превышение номинального тока цепи:
  • Установка свечей накаливания с неправильным номиналом (более высоким потребляемым током), чем предусмотрено конструкцией автомобиля.
  • Одновременный выход из строя нескольких свечей накаливания по типу короткого замыкания, что создаёт суммарный ток, значительно превышающий номинал предохранителя.
• Проблемы с проводкой:
  • Коррозия или плохой контакт в разъемах цепи свечей накаливания или реле, ведущий к локальному перегреву и увеличению сопротивления, что косвенно может повышать ток.
  • Использование проводов недостаточного сечения для данной цепи.
• Дефект самого предохранителя:
  • Использование предохранителя ненадлежащего номинала или низкого качества.
  • Механическое повреждение предохранителя или его держателя (окисление контактов в блоке предохранителей).

Важно понимать, что замена перегоревшего предохранителя без выявления и устранения истинной причины приведёт к его немедленному повторному перегоранию. Необходима тщательная диагностика цепи свечей накаливания, включая проверку каждой свечи на сопротивление и замыкание на массу, тестирование реле и осмотр состояния проводки.

Особенности замены в двигателях V-образной конфигурации

Доступ к свечам накаливания в V-образных двигателях существенно осложнён из-за двух рядов цилиндров, расположенных под углом. Свечи во внутренней части развала часто скрыты за впускным коллектором, топливной рампой или турбокомпрессором, что требует предварительного демонтажа этих компонентов. Это увеличивает трудоёмкость и временные затраты на замену.

Прикипание свечей к головке блока цилиндров – распространённая проблема из-за длительного воздействия высоких температур и коррозии. Особенно критично это для нижнего ряда, где скапливается конденсат. Выкручивание требует предельной осторожности: приложенное усилие должно быть строго дозированным, а перед работой обязательна обработка резьбы проникающей смазкой.

Ключевые аспекты замены

• Демонтаж навесного оборудования: Для доступа к свечам часто необходимо снять:
  • Впускной коллектор
  • Топливные форсунки и топливопроводы
  • Кожухи двигателя и элементы впуска/выпуска
• Специфика доступа: Используйте удлинители и карданные шарниры для инструмента. Замена свечей в задней части мотора может потребовать подъёма автомобиля или снятия защиты.
• Момент затяжки: Строго соблюдайте момент затяжки новых свечей (указан в сервисной документации). Превышение усилия ведёт к срыву резьбы, недостаточное – к потере компрессии.

Обязательно заменяйте свечи накаливания полным комплектом на обоих рядах цилиндров, даже если вышла из строя одна. Разная степень накала у старых и новых свечей нарушает равномерность воспламенения топлива и повышает нагрузку на ЭБУ двигателя.

Использование глубоких головок для моделей с удлиненной резьбой

Стандартные свечные ключи часто не подходят для свечей накаливания с удлиненной резьбой из-за их нестандартной высоты. Глубокие головки (удлиненные торцевые ключи) обеспечивают надежный захват таких свечей благодаря увеличенной рабочей глубине, предотвращая срыв граней и повреждение керамического корпуса.

При выборе головки критично учитывать не только размер шестигранника (чаще 8, 9 или 10 мм), но и внутренний диаметр удлиненной части. Он должен свободно охватывать керамический изолятор свечи, исключая контакт металлических стенок ключа с хрупкими элементами. Для труднодоступного монтажа рекомендуется использовать магнитные или гибкие переходники.

Правила применения

• Контроль глубины: Убедитесь, что головка полностью накрывает резьбовую часть без упора в колодец.
• Точная посадка: Избегайте перекоса ключа – грани шестигранника должны плотно прилегать к свече.
• Момент затяжки: Используйте динамометрический ключ с усилием 15-25 Н·м (точное значение уточняйте в ТС автомобиля).

Тип свечи	Рекомендуемая головка	Особенности
M10×1.0 (длинная)	Глубокая 10 мм	Усиленные стенки, антикоррозионное покрытие
M12×1.25 (экстра-длинная)	Глубокая 12 мм	Удлиненный профиль (≥120 мм), магнитный держатель

После демонтажа обязательно очистите посадочное место от нагара специнструментом, а новую свечу перед установкой обработайте графитовой смазкой (только на резьбу!). Использование обычных ключей для длинных свечей ведет к поломке изолятора и дорогостоящему ремонту камеры сгорания.

Список источников

Информация о свечах накаливания требует опоры на технически точные и проверенные материалы. Достоверные источники помогают раскрыть принципы работы, диагностику и особенности эксплуатации компонента.

При подготовке статьи использовались специализированные издания и документация, охватывающие конструктивные особенности, современные технологии и практические рекомендации по обслуживанию систем предпускового подогрева.

Ключевые материалы

• Учебники по устройству автомобилей (разделы о дизельных двигателях)
• Технические руководства ведущих производителей свечей накаливания (Bosch, NGK, Denso)
• Монографии по системам предпускового подогрева дизельных двигателей
• Научные публикации в профильных журналах «Автотракторное электрооборудование»
• Стандарты ISO и ГОСТ, регламентирующие параметры свечей накаливания
• Официальные технические бюллетени автопроизводителей (VAG, Volvo, BMW)
• Сервисные мануалы по диагностике систем управления двигателем

Видео: Сопротивление свечей. Что важно знать?


• Почему не заводится дизель - причины и методы устранения

• ГАЗ 3110 Волга - обзор и отзывы владельцев

• Гильзы цилиндров - назначение, применение, гильзовка, эксплуатация и ремонт
