Течь радиатора двигателя - причины и ремонт пайкой

Статья обновлена: 18.08.2025

Неисправность радиатора охлаждения двигателя – серьезная проблема, способная привести к перегреву силового агрегата и дорогостоящему ремонту. Обнаружение течи требует немедленного внимания.

Эта статья подробно рассматривает основные причины возникновения протечек в радиаторе системы охлаждения. Вы узнаете о типичных местах повреждений, методах их диагностики и эффективных способах устранения.

Особое внимание уделено пайке радиатора как одному из наиболее надежных и экономичных методов восстановления герметичности. Мы разберем технологию процесса, необходимые материалы и ключевые моменты, гарантирующие качественный и долговечный ремонт.

Визуальный осмотр радиатора: базовые техники поиска течи

Тщательно очистите радиатор от грязи, масляных пятен и дорожной пыли. Используйте щетку с мягким ворсом и автошампунь. Полностью высушите поверхность компрессором или естественным путем – влага маскирует микротрещины и затрудняет идентификацию течи.

Обеспечьте яркое освещение галогеновой лампой или мощным фонариком под разными углами. Мельчайшие повреждения видны только при боковой подсветке. Осмотрите радиатор на снятом с автомобиля или при открытом капоте, демонтировав мешающие элементы (защиту, декоративные накладки).

Критичные зоны для проверки

Концентрируйтесь на характерных участках:

• Патрубки: трещины возле зажимов, расслоение резины, следы тосола на посадочных местах
• Сердцевина: деформация сот, сколы рёбер охлаждения, скопления грязи с подтёками антифриза
• Пластиковые бачки: микротрещины возле горловины, зоны крепления металлических ободков, потемнение пластика

Используйте увеличительное стекло для выявления волосяных трещин. Применяйте автомобильное зеркало на телескопической ручке для осмотра тыльной стороны радиатора без демонтажа. Ищите характерные признаки:

• Белые или цветные разводы (после высыхания тосола)
• Рыжие потёки ржавчины на алюминиевых рёбрах
• Маслянистые пятна с пузырьками воздуха в местах утечки под давлением

Проверьте места пайки и штамповки:

Стык пластикового бачка и алюминиевой сердцевины	Отслоение герметика, чёрные кольца коррозии
Крепления кронштейнов	Трещины от вибрации, сколы лака
Зоны контакта с кузовными элементами	Потертости металла, вмятины

Распространенные причины механических повреждений радиатора

Механические повреждения составляют значительную долю причин выхода радиатора из строя. Эти дефекты возникают из-за внешнего физического воздействия на элементы конструкции, нарушающего герметичность теплообменника.

Наиболее уязвимыми зонами являются тонкостенные трубки охлаждающей решетки, пластиковые бачки и места их соединения с металлическим корпусом. Повреждения этих компонентов мгновенно провоцируют утечку антифриза.

Основные источники механических воздействий

• Дорожные препятствия: Камни, гравий и строительный мусор, вылетающие из-под колес, пробивают соты радиатора. Особенно опасны глубокие выбоины при наезде на высокой скорости.
• Некорректное обслуживание: Деформация трубок при замене вентилятора или помпы, перетяжка хомутов патрубков, повреждение сот во время чистки струей воды под давлением.
• Вибрационные нагрузки: Трещины в паяных швах из-за постоянной тряски при изношенных подушках двигателя или ослабленных креплениях радиатора.
• Незначительные ДТП: Смятие сот при контакте с ветками, наезде на бордюр или легких столкновениях без видимых деформаций кузова.
• Неправильная установка: Напряжение в металле из-за перекоса корпуса при монтаже, приводящее к усталостным трещинам в местах крепления кронштейнов.

Последствия коррозии алюминиевых элементов радиатора

Коррозия алюминиевых трубок и пластин радиатора приводит к их постепенному истончению. Это снижает механическую прочность конструкции, повышая риск образования микротрещин и пробоин даже при незначительных вибрациях или перепадах давления в системе охлаждения.

Химические реакции окисления формируют на внутренних поверхностях плотные отложения оксидов и солей. Эти наслоения резко ухудшают теплопроводность металла, препятствуя эффективному отводу тепла от антифриза к ребрам теплообмена. Результатом становится хронический перегрев двигателя даже при исправной работе термостата и вентилятора.

Ключевые проблемы и их проявления

Основные последствия коррозии включают:

• Утечки охлаждающей жидкости через образовавшиеся свищи в трубках или бачках
• Снижение пропускной способности сот из-за сужения каналов коррозионными отложениями
• Загрязнение антифриза продуктами распада металла, что ускоряет износ помпы и термостата
• Локальные перегревы двигателя из-за нарушения циркуляции в забитых секциях

При интенсивной коррозии возможно полное разрушение тонкостенных трубок с выпадением целых секций. Это вызывает массированную течь и требует немедленной остановки двигателя во избежание критического перегрева.

Стадия коррозии	Внешние признаки	Воздействие на систему
Начальная	Белый порошкообразный налет на стыках	Снижение эффективности охлаждения на 10-15%
Средняя	Локальные вздутия краски, пятна тосола	Периодические подтеки, рост рабочей температуры
Критическая	Сквозные отверстия, деформация сот	Неустранимые течи, риск заклинивания двигателя

Электрохимическая коррозия особенно опасна при использовании несовместимых с алюминием охлаждающих жидкостей или смешивании разных типов антифризов. Образование гальванических пар между разнородными металлами (например, алюминиевые трубки и медные патрубки) ускоряет деградацию радиатора в 3-5 раз.

Как трещины в пластиковом бачке приводят к утечкам

Трещины в пластиковом бачке радиатора возникают из-за длительного воздействия высоких температур, вибраций двигателя и естественного старения материала. Пластик теряет эластичность, становится хрупким и не выдерживает давления охлаждающей жидкости в системе. Микротрещины постепенно расширяются под нагрузкой, превращаясь в сквозные повреждения.

Утечки через трещины проявляются по-разному: от медленного просачивания антифриза до резкого разрыва бачка при пиковых нагрузках. Особенно опасны скрытые трещины в зоне крепления металлического патрубка или под резиновой прокладкой – они долго остаются незамеченными, снижая уровень ОЖ и провоцируя перегрев двигателя.

Ключевые механизмы образования течи

• Циклическое давление: Расширение/сжатие антифриза при нагреве/остывании создает нагрузку на стенки бачка. Трещины в углах или утолщениях пластика раскрываются при каждом цикле.
• Эффект "хрупкого разрушения": Локальные напряжения в местах креплений или заводских швов концентрируют нагрузку. Даже небольшая трещина распространяется по молекулярной решетке пластика без деформации.
• Химическая деградация: Антифриз и температурные перепады изменяют структуру пластика. Он расслаивается, образуя сеть микротрещин, которые сливаются в сквозной разлом.

Сравнение типов повреждений

Тип трещины	Локализация	Скорость утечки
Поверхностная	Внешние стенки бачка	Медленная (капельная)
Сквозная в зоне шва	Стык пластика с металлической горловиной	Быстрая (струйная при нагреве)
Термоусталостная	Рёбра жёсткости, места креплений	Нестабильная (усиливается под нагрузкой)

Для устранения применяют пайку термофеном со специальным припоем или замену бачка. Важно: при пайке пластика необходима тщательная зачистка и обезжиривание зоны трещины, иначе адгезия будет ненадежной. Сквозные разрывы длиной более 5 см часто неремонтопригодны из-за деформации пластика под напряжением.

Роль вибраций двигателя в повреждении радиаторных трубок

Вибрации двигателя – неизбежное явление при его работе, вызванное движением поршней, вращением коленчатого вала и дисбалансом вращающихся деталей. Эти колебания передаются через точки крепления на радиатор, зафиксированный в подкапотном пространстве. Хотя современные автомобили оснащаются демпфирующими опорами двигателя и резиновыми прокладками радиатора, полностью погасить вибрации невозможно, особенно на высоких оборотах или при износе демпферов.

Постоянная циклическая нагрузка на тонкостенные медные или алюминиевые трубки радиатора приводит к развитию усталости металла. Особенно уязвимы места соединений: участки пайки трубок к коллекторам (бачкам) и зоны контакта с охлаждающими пластинами. Микротрещины, возникающие из-за переменных напряжений, постепенно разрастаются под действием вибраций. Процесс ускоряется при наличии коррозии, механических напряжений от перегрева или внешних ударов.

Последствия и уязвимые зоны

Основные проблемы, спровоцированные вибрациями:

• Разрушение паяных швов: Вибрации концентрируются в местах перехода материалов (медь-припой, алюминий-припой), вызывая растрескивание соединений и течь по краям трубок.
• Усталостные трещины в трубках: Появление продольных или поперечных разрывов в середине трубки, чаще возле жестко закрепленных кронштейнов или пластин охлаждения.
• Абразивный износ: Постепенное истирание трубок в точках касания с другими элементами (проводами, кронштейнами, кузовом) из-за микросдвигов при вибрации.

Методы устранения и профилактики

Для предотвращения вибрационных повреждений и ремонта существующих применяют:

1. Пайку с армированием: При ремонте трещин в зонах пайки используют усиленный шов с добавлением металла-наполнителя (для меди – медно-фосфорный припой, для алюминия – специализированные припои и флюсы).
2. Демпфирование: Установка дополнительных резиновых подушек или кронштейнов для снижения амплитуды колебаний радиатора.
3. Изоляция трубок: Обмотка уязвимых участков трубок мягким материалом (пенополиуретан, термостойкая резина) в местах потенциального контакта с жесткими деталями.
4. Контроль креплений: Регулярная проверка состояния опор двигателя и креплений радиатора, замена изношенных демпферов.

Важно: После пайки радиатор обязательно тестируют под давлением (1.5-2 атм) для выявления скрытых дефектов. Длительная эксплуатация двигателя с неисправными опорами многократно увеличивает риск повторного повреждения отремонтированных участков.

Дефекты патрубков и соединений как источник протечек

Патрубки и места их соединений с радиатором или двигателем – распространённая точка возникновения утечек охлаждающей жидкости. Резиновые шланги подвержены естественному старению: под воздействием температурных перепадов, давления и агрессивных сред материал теряет эластичность, покрывается микротрещинами и становится хрупким.

Механические повреждения (перетирание о элементы кузова, зажимы или наконечники) и химическая коррозия металлических патрубков также приводят к нарушению герметичности системы. Особое внимание стоит уделить состоянию хомутов, которые могут ослабнуть или деформироваться, перестав обеспечивать плотный обжим.

Основные причины протечек и методы устранения

Ключевые проблемы и способы их решения:

• Трещины и расслоение резины: Замена повреждённого патрубка на новый. При выборе обращайте внимание на термостойкость и диаметр.
• Ослабление или поломка хомутов: Подтяжка существующих хомутов или установка новых (предпочтительнее червячного или пружинного типа).
• Коррозия металлических патрубков/штуцеров: Зачистка поражённых участков до чистого металла с последующей пайкой (для медных/латунных элементов) или замена узла.
• Деформация посадочных мест: Восстановление геометрии штуцера (аккуратная рихтовка) или замена радиатора/трубки при сильных повреждениях.
• Неправильная установка: Проверка соответствия длины и диаметра патрубка, надёжной фиксации хомута на расстоянии 3-7 мм от края шланга.

Профилактика: Регулярный визуальный осмотр патрубков на предмет трещин, вздутий, следов подтекания антифриза, а также проверка усилия затяжки хомутов поможет предотвратить внезапные отказы системы охлаждения.

Эффект "электролитической коррозии" в системе охлаждения

Электролитическая коррозия возникает при использовании в системе охлаждения разнородных металлов (алюминий, медь, сталь) в сочетании с некачественным антифризом или обычной водой. Разность электрохимических потенциалов между металлами создаёт гальваническую пару, где электролитом выступает охлаждающая жидкость. Токопроводящая среда запускает процесс переноса материала с менее благородного металла (обычно алюминиевых деталей радиатора) на более благородный.

Постепенное разрушение металла приводит к образованию микротрещин и свищей в тонкостенных трубках радиатора, сотах или пластиковых бачках. Особенно интенсивно процесс протекает при повышенной температуре и загрязнении антифриза продуктами окисления. Результатом становится течь охлаждающей жидкости без явных механических повреждений.

Методы устранения и профилактики

Ключевые меры для предотвращения и нейтрализации эффекта:

• Использование качественных антифризов с пакетами присадок (ингибиторов коррозии), специально разработанных для многокомпонентных систем
• Полный запрет на применение воды в качестве охлаждающей жидкости (особенно жёсткой или с высоким содержанием солей)
• Регулярная замена антифриза в соответствии с регламентом производителя автомобиля
• Промывка системы при смене типа охлаждающей жидкости
• Контроль целостности защитного лакокрасочного покрытия металлических элементов подкапотного пространства

При ремонте радиаторов методом пайки важно:

1. Тщательно удалить все окислы в зоне повреждения
2. Применять специализированные припои и флюсы для алюминия (например, алюминиево-кремниевые)
3. Обеспечивать температурный контроль во избежание пережога тонких элементов
4. После пайки выполнять опрессовку системы под давлением

Последствия использования некачественного антифриза

Некачественный антифриз содержит агрессивные химические компоненты и недостаточное количество ингибиторов коррозии. Это провоцирует активное окисление внутренних поверхностей радиатора из алюминия или меди/латуни, особенно в зоне тонких трубок и пластин теплообменника. Коррозия разъедает металл, истончая стенки и создавая микротрещины, которые со временем перерастают в свищи.

Низкокачественные составы часто образуют абразивные осадки и накипь из-за нестабильности присадок или использования жесткой воды для разбавления концентрата. Эти отложения забивают каналы сот радиатора, нарушая циркуляцию охлаждающей жидкости и вызывая локальные перегревы. Термические напряжения в сочетании с химическим воздействием ускоряют разрушение металла в проблемных зонах.

Ключевые проблемы и риски

• Интенсивная коррозия: Разрушение стенок трубок и бачков радиатора, приводящее к точечным протечкам.
• Образование отложений: Закупорка каналов, снижение эффективности теплоотдачи и повышение давления в системе.
• Разрушение прокладок и уплотнений: Агрессивные компоненты повреждают резиновые и силиконовые элементы контура охлаждения.
• Электролитическая коррозия: Возникновение паразитных токов между разнородными металлами (например, алюминиевый радиатор и медные патрубки), усиливающее эрозию.

Результатом становится неизбежное образование течей, причем пайка поврежденных участков осложняется:

1. Обширной зоной коррозии: Требуется зачистка больших площадей, истонченный металл сложно герметизировать.
2. Наличием загрязнений: Остатки осадка препятствуют адгезии припоя, снижая надежность ремонта.
3. Риском повторных повреждений: Неустраненная внутренняя коррозия даже после пайки прогрессирует, вызывая новые течи.

Фактор	Воздействие на радиатор	Влияние на ремонт
Абразивные частицы в составе	Истирание трубок, эрозия паяных швов	Необходимость полной промывки системы перед пайкой
Низкая температура кипения	Частые закипания, рост давления, деформация пластиковых элементов	Риск повреждения пластиковых бачков при нагреве во время пайки
Несовместимость присадок	Образование гелеобразных отложений, блокирующих каналы	Сложность очистки внутренних полостей, снижение срока службы после ремонта

Итог: Экономия на антифризе многократно увеличивает риск выхода радиатора из строя и сводит на нет усилия по его восстановлению. Даже качественная пайка не гарантирует долговечность, если в системе продолжает циркулировать некондиционная охлаждающая жидкость, разрушающая металл изнутри.

Повреждение сот радиатора камнями и дорожным мусором

Основная причина механических повреждений радиатора – попадание камней и твёрдых предметов из-под колёс других транспортных средств. Особенно уязвимы передняя часть и нижние секции теплообменника, куда мусор попадает с максимальной кинетической энергией. Скорость автомобиля напрямую влияет на силу удара: даже мелкий щебень на трассе способен деформировать тонкие алюминиевые или медные соты.

Характерные признаки пробоя – локальные вмятины, разрывы ячеек или трещины на трубках. Это приводит к немедленной утечке охлаждающей жидкости, перегреву двигателя и риску завоздушивания системы. Игнорирование проблемы чревато коррозией повреждённых участков и полным выходом радиатора из строя.

Диагностика и методы устранения

Для точного определения места пробоя выполните:

1. Визуальный осмотр сот под хорошим освещением с увеличением
2. Тест на герметичность под давлением 1-1.5 бар
3. Обработку подозрительных зон меловой пудрой для выявления трещин

Технологии ремонта:

Метод	Применимость	Ограничения
Пайка горелкой	Медь/латунь	Требует снятия радиатора
Аргоновая сварка	Алюминиевые сплавы	Необходим защитный газ
Холодная сварка	Экстренный ремонт	Временное решение

При работе с алюминиевыми радиаторами обязательна полная разборка и зачистка повреждённого участка до чистого металла. Медные конструкции допускают пайку прямо на автомобиле с применением флюса и твёрдого припоя. После ремонта обязательна проверка давления: утечка более 0.05 бар/мин указывает на негерметичность.

• Профилактика: установка металлической сетки перед радиатором
• Важно: повреждение более 15% площади сот требует замены узла
• Запрещено: использовать кислотные флюсы для алюминия

Перегрев двигателя как фактор деформации радиатора

Экстремальные температуры внутри двигателя при перегреве напрямую передаются системе охлаждения, создавая критическую нагрузку на радиатор. Тепловое расширение металлов усиливается многократно, превосходя расчетные пределы прочности конструкции. Особенно уязвимы пластиковые бачки и алюминиевые соты, не рассчитанные на длительное воздействие температур свыше 110–120°C.

Локальные зоны кипения антифриза образуют паровые пробки, блокирующие равномерный теплоотвод. Это провоцирует температурные перекосы в разных секциях радиатора. Одновременно давление в системе резко возрастает из-за парообразования, превышая возможности клапана пробки расширительного бачка. Комбинация этих факторов создает предпосылки для необратимого изменения геометрии детали.

Механизмы деформации и последствия

Основные виды повреждений радиатора вследствие перегрева:

• Вздутие бачков – пластик размягчается и вспучивается под избыточным давлением.
• Разрыв паяных швов – припой теряет прочность, соединения трубок с сердцевиной разрушаются.
• «Ведение» плоскостей – неравномерный нагрев деформирует металлические пластины сот.

Результатом становится не только течь, но и снижение эффективности охлаждения из-за нарушения циркуляции ОЖ и уменьшения площади теплообмена. В тяжелых случаях возможен полный разрыв корпуса радиатора.

Температурный режим	Влияние на радиатор
До 100°C	Нормальная работа, конструкция стабильна
105–115°C	Начало деформации пластиковых элементов
Свыше 120°C	Плавление припоя, коробление металла, высокий риск разгерметизации

Профилактика: Контроль уровня ОЖ, исправность термостата и вентиляторов, своевременная замена антифриза. При первых признаках перегрева (пар из-под капота, рост температуры на приборной панели) – немедленная остановка двигателя.

Диагностика с помощью ультрафиолетового маркера: пошагово

Данный метод основан на добавлении в охлаждающую жидкость специального флуоресцентного состава, который проявляется под УФ-излучением при наличии течи. Вещество циркулирует в системе и просачивается через микротрещины, становясь видимым при подсветке лампой.

Подготовьте радиатор к диагностике: очистите поверхность от грязи и масляных пятен с помощью щетки и обезжиривателя. Убедитесь, что двигатель остыл до безопасной температуры, а уровень ОЖ соответствует норме.

Порядок действий:

1. Добавьте УФ-маркер в расширительный бачок согласно дозировке на упаковке (обычно 10-15 мл на 5 л ОЖ).
2. Запустите двигатель на 5-7 минут для распределения состава по системе.
3. Выключите мотор и направьте УФ-фонарь на проблемные зоны:
   • Пластиковые бачки и патрубки
   • Стыки металлических секций
   • Места крепления кронштейнов
   • Зоны вокруг сердцевины
4. Ищите яркие желто-зеленые пятна:

   Вид свечения	Характер повреждения
   Точечные вспышки	Микротрещины
   Сплошные линии	Разъём шва или сквозная трещина
   Мутные разводы	Капиллярная течь

5. Отметьте контрастным маркером границы повреждений для последующего ремонта.

Важно: При работе используйте защитные очки! После обнаружения дефекта тщательно промойте систему перед пайкой – остатки маркера снижают адгезию припоя.

Тестирование системы охлаждения под давлением

Данный метод диагностики позволяет точно выявить места утечек в системе охлаждения двигателя путем создания контролируемого избыточного давления. Имитируются рабочие условия, при которых возникают микротрещины или повреждения уплотнений, незаметные при визуальном осмотре.

Использование тестера давления – обязательный этап перед пайкой радиатора или заменой компонентов. Без него невозможно гарантировать полное устранение всех дефектов, особенно скрытых утечек в труднодоступных зонах.

Алгоритм проверки

1. Подготовка оборудования: Используйте ручной насос с манометром и набором адаптеров для герметичного подключения к горловине расширительного бачка или радиатора.
2. Условия проведения: Двигатель должен быть остывшим! Снимите крышку расширительного бачка, очистите посадочное место.
3. Нагнетание давления: Подключите тестер и плавно повышайте давление до значения, указанного на крышке бачка или в руководстве по ремонту (обычно 0.9-1.5 бар). Никогда не превышайте максимальное давление системы!
4. Фиксация показаний: Зафиксируйте начальное давление на манометре и наблюдайте за стрелкой в течение 5-10 минут.
5. Поиск утечек: Внимательно осмотрите всю систему при работающем тестере:
   • Стыки патрубков и шлангов
   • Корпус радиатора (особенно пластиковые бачки и места пайки трубок)
   • Прокладки помпы и термостата
   • Печка салона (признак – запах антифриза или влага под ковром)
   • Головку блока цилиндров

Интерпретация результатов:

• Давление стабильно: Система герметична. Проблема может быть в крышке расширительного бачка.
• Давление медленно падает: Указывает на микротрещину или износ уплотнения. Требуется повторный тщательный осмотр.
• Давление падает резко: Наличие серьезного повреждения (разрыв патрубка, трещина в бачке, пробой прокладки). Место утечки часто видно по подтекам антифриза.

Обнаруженные при тестировании точки утечки на корпусе радиатора (алюминиевые трубки, пластиковые бачки) являются прямым показанием к его демонтажу и последующей пайке. Проверку повторяют после ремонта для подтверждения качества работ.

Локализация микротрещин с помощью мелового порошка

Для обнаружения скрытых дефектов радиатора применяется метод с использованием мелового порошка. Предварительно поверхность тщательно очищается от грязи, масляных пятен и следов охлаждающей жидкости в зоне предполагаемой течи. Обезжиривание критически важно для точного результата.

После подготовки сухой меловый порошок (или разведенный в воде до состояния густой пасты) тонким слоем наносится на исследуемый участок. Радиатор запускается под рабочие давление и температуру, создавая условия для проявления дефекта.

Анализ результата и последующие действия

Появление темных линий или точек на высохшем меловом слое однозначно указывает на места микротрещин. Охлаждающая жидкость, просачиваясь наружу, растворяет мел, образуя четкие контуры дефекта.

Обнаруженные повреждения маркируются для дальнейшего ремонта. Основные методы устранения:

• Пайка: Применима для медных/латунных радиаторов. Требует снятия детали, зачистки зоны повреждения и использования газовой горелки с твердым припоем.
• Холодная сварка: Специальные двухкомпонентные составы для алюминиевых радиаторов как временное решение.
• Замена секций/пластин: При множественных или сложных повреждениях.

Важно: После ремонта обязательна повторная проверка меловым тестом для подтверждения герметичности.

Анализ состояния внутренних каналов радиатора

Проверка внутренних поверхностей каналов обязательна при любой течи радиатора. Загрязнения, минеральные отложения или коррозия сужают проходное сечение трубок, снижая эффективность теплообмена и создавая локальные зоны повышенного давления.

Для диагностики демонтированный радиатор промывают дистиллированной водой под давлением, оценивая цвет и прозрачность слива. Наличие маслянистых примесей, ржавой взвеси или твердых частиц указывает на необходимость химической очистки или механической обработки каналов.

Ключевые методы оценки

• Эндоскопирование: Визуальный осмотр трубок гибким зондом выявляет трещины, эрозию металла, завалы грязи.
• Тест на гидравлическое сопротивление: Замер перепада давления при прокачке жидкости определяет степень засорения.
• УЗИ-сканирование: Контроль толщины стенок трубок для обнаружения скрытой коррозии.

При выявлении необратимой деградации более 40% каналов (по данным эндоскопии) радиатор подлежит замене. Локальные отложения удаляются спецсоставами на основе ортофосфорной кислоты с последующей нейтрализацией щелочным раствором.

Проблема	Визуальный признак	Способ устранения
Известковые отложения	Белый налет в горловине	Промывка лимонной кислотой (10%)
Коррозия латунных трубок	Зеленоватый оксидный слой	Механическая прочистка ершом + пайка
Загрязнение маслом	Эмульсия в охлаждающей жидкости	Промывка средством для удаления жира

После очистки обязательна опрессовка под давлением 1.5 атм для проверки герметичности. Микротрещины, невидимые при эндоскопии, проявляются каплями жидкости на поверхности сердцевины.

Подготовка радиатора к ремонту: мойка и обезжиривание

Тщательная очистка радиатора перед пайкой – обязательный этап, напрямую влияющий на качество ремонта. Остатки охлаждающей жидкости, масла, грязи и окислов препятствуют адгезии припоя к металлу, сводя усилия на нет.

Перед началом работ радиатор необходимо полностью слить и демонтировать с автомобиля. Удалите все резиновые или пластиковые элементы (пробки, патрубки, датчики температуры), если они могут быть повреждены при очистке или нагреве во время пайки.

Этапы очистки и обезжиривания

1. Механическая очистка:

• Промойте соты радиатора сильной струей воды под давлением для удаления крупных загрязнений и насекомых.
• Аккуратно очистите зону течи и прилегающие трубки/пластины мелкой наждачной бумагой (№120-220) или металлической щеткой до появления чистого металла. Удалите все следы коррозии и старого герметика.

2. Обезжиривание:

• Тщательно промойте весь радиатор (особенно место пайки) специальным обезжиривателем, ацетоном, бензином "Калоша" или изопропиловым спиртом. Используйте кисть для труднодоступных мест.
• Избегайте бытовых моющих средств – они часто оставляют пленку.

3. Финишная подготовка:

• Повторно промойте место ремонта очистителем после механической обработки.
• Убедитесь, что поверхность абсолютно сухая и не имеет жирного блеска перед нанесением флюса и припоя.

Тип загрязнения	Средство для удаления
Охлаждающая жидкость, вода	Сушка сжатым воздухом/продувка
Масло, техническая грязь	Органические растворители (бензин, ацетон)
Окислы, коррозия	Механическая зачистка + обезжиривание
Остатки герметика	Скребок + растворитель

Механическая зачистка поврежденного участка радиатора

Перед пайкой радиатора критически важно подготовить поврежденный участок. Механическая зачистка удаляет загрязнения, окислы и остатки старого припоя, обеспечивая чистоту металла и максимальную адгезию нового припоя к поверхности. Некачественная подготовка – основная причина плохого сцепления и повторного возникновения течи.

Зачистка требует аккуратности и внимания к деталям. Чрезмерное усилие или использование неподходящего инструмента способны повредить тонкие трубки или пластины сот радиатора, усугубив проблему. Работа проводится на сухом, обезжиренном участке, свободном от следов охлаждающей жидкости.

Порядок выполнения зачистки

1. Обезжиривание: Тщательно протрите зону ремонта и прилегающую область ветошью, смоченной в очистителе (ацетон, уайт-спирит). Удалите масляные пятна, грязь, остатки тосола или антифриза.
2. Удаление рыхлой коррозии: Аккуратно соскоблите крупные окислы и отслоившийся металл вокруг места повреждения (трещины, отверстия) с помощью небольшого шпателя или тупого ножа. Избегайте глубоких царапин.
3. Абразивная обработка: Используйте мелкозернистую наждачную бумагу (P120-P240) или абразивную губку. Зачищайте поверхность до появления равномерного металлического блеска на всем участке, предназначенном для пайки (захватывая 5-10 мм вокруг дефекта).
4. Углубление (при необходимости): Для трещин – аккуратно пройдитесь по всей длине трещины тонким шабером или кончиком ножа, слегка расширив ее (создав "канавку" под припой). Для отверстий – слегка раззенкуйте края.
5. Финишная очистка: Сдуйте образовавшуюся металлическую пыль и стружку сжатым воздухом. Повторно обезжирьте зачищенный участок чистой ветошью с очистителем.

Важно: Зачищенная поверхность должна быть абсолютно чистой, матово-блестящей и шероховатой для лучшего сцепления припоя. Избегайте прикосновения пальцами к подготовленному месту перед пайкой.

Выбор припоя для алюминиевых радиаторов: аргоновая пайка

Ключевым фактором успешной пайки алюминиевого радиатора является правильный выбор специализированного припоя. Обычные оловянно-свинцовые припои не подходят из-за оксидной пленки на поверхности алюминия и его высокой теплопроводности. Необходимы составы, способные разрушить оксидный слой и надежно сцепляться с основным металлом.

Аргоновая среда (TIG-сварка) создает инертный газовый "кокон", предотвращающий окисление зоны пайки под воздействием воздуха. Это критически важно для алюминия, мгновенно образующего тугоплавкую оксидную пленку при нагреве. Пайка ведется неплавящимся вольфрамовым электродом с подачей присадочного прутка в зону дуги.

Типы припоев для аргоновой пайки алюминия

Основные группы припоев:

• Алюминиево-кремниевые (AlSi): Наиболее распространены (например, популярные марки типа ER4043, ER4047). Содержание кремния 5-12% снижает температуру плавления (575-590°C) и улучшает текучесть.
• Алюминиево-кремниево-магниевые (AlSiMg): Добавка магния (марки ER5356 и аналоги) повышает прочность шва и пластичность, но требует более высокой температуры плавления (~600°C).
• Цинкосодержащие (AlZn): Используются реже, для специфических задач, обладают более низкой температурой плавления.

Критерии выбора припоя:

Фактор	Рекомендация
Состав радиатора	ER4043 для литых/кованых сплавов (A356, АК12), ER5356 для деформируемых (АМг, АД31)
Требуемая прочность	ER5356 дает более прочный шов, ER4043 - менее термоустойчив
Коррозионная стойкость	ER4043 обеспечивает лучшую стойкость в среде антифриза
Температура плавления	ER4043 предпочтительнее для тонкостенных трубок во избежание прожига

Технологические требования:

1. Обязательная тщательная зачистка зоны ремонта (механическая + химическая).
2. Точный контроль температуры нагрева горелкой для расплавления припоя без пережога основы.
3. Использование припоя с флюсовым сердечником только для малых дефектов в труднодоступных местах при невозможности применения TIG.
4. Постобработка шва: удаление флюсовых остатков (если использовались) и проверка герметичности под давлением.

Пайка медных радиаторов: особенности технологии

Пайка медных радиаторов охлаждения требует специальных навыков и оборудования, так как медь обладает высокой теплопроводностью и легко окисляется при нагреве. Основная задача – обеспечить прочное герметичное соединение без перегрева тонких трубок и пластин сердцевины, которые могут деформироваться или прогореть.

Для качественной пайки необходимо тщательно зачистить поврежденный участок до чистого металла, удалив все загрязнения и оксидную пленку. Применение активных флюсов, предназначенных именно для меди, обязательно – они растворяют окислы и предотвращают их повторное образование во время нагрева.

Ключевые аспекты процесса

Выбор припоя: Используются твердые медно-фосфорные (ПМФ) или серебряные припои (ПСр), плавящиеся при температуре 600-800°C. Они обеспечивают прочность шва, близкую к прочности основного металла.

Требования к нагреву:

• Локальный прогрев зоны пайки газовой горелкой (ацетилен-кислород или пропан-кислород)
• Равномерное распределение пламени для предотвращения локальных перегревов
• Контроль температуры – медь не должна перегреться до начала плавления

Последовательность работ:

1. Механическая зачистка зоны повреждения (наждак, щетка по металлу)
2. Обезжиривание поверхности
3. Нанесение флюса на стыкуемые поверхности
4. Прогрев зоны ремонта до рабочей температуры
5. Внесение припоя в зазор (капиллярный эффект)
6. Естественное охлаждение шва без принудительного обдува

Контроль качества: После пайки радиатор проверяется на герметичность опрессовкой под давлением. Шов визуально осматривается на предмет непропаев, трещин и избыточного наплыва припоя, который может перекрыть соты.

Фактор	Риск при нарушении
Недостаточная зачистка	Непропай, слабая адгезия припоя
Перегрев меди	Прожог трубок, деформация пластин
Неправильный флюс/припой	Хрупкий шов, коррозия в месте ремонта
Резкое охлаждение	Термические трещины в шве

Важно: Пайка эффективна только для чистых медных радиаторов без внутренней коррозии и предыдущих ремонтов эпоксидными составами. Алюминиевые или биметаллические радиаторы данным методом не ремонтируются.

Подбор оптимальной температуры нагрева для разных материалов

Температурный режим напрямую влияет на качество соединения и целостность материала. Слишком низкий нагрев приводит к недостаточному растеканию припоя и образованию непрочного шва, а перегрев вызывает деформацию сот, оплавление металла или разрушение защитного покрытия. Необходимо учитывать теплопроводность и температуру плавления основы.

Каждый металл требует индивидуального подхода из-за разной реакции на термообработку. Медь быстро отводит тепло, алюминий образует тугоплавкую оксидную пленку, латунь чувствительна к перегреву. Использование неподходящих параметров снижает герметичность и ресурс радиатора.

Рекомендации по материалам

Материал	Оптимальная температура пайки (°C)	Тип припоя	Ключевые условия
Медь	250–300	Оловянно-свинцовые (ПОС-60), серебряные	Прогрев всей зоны ремонта, флюс на канифольной основе
Алюминий	150–250 (низкотемп.) 380–480 (высокотемп.)	Спецприпои с цинком/алюминием (HTS-2000, Castolin 192)	Активный флюс, механическая зачистка, быстрый локальный нагрев
Латунь	650–800	Медно-фосфорные, серебряные (ПСр-45)	Постепенный нагрев, защита от пережога, флюс-бура

Обработка зоны пайки флюсом: техника нанесения

Флюс выполняет критическую роль при пайке алюминиевых радиаторов: растворяет оксидную пленку на поверхности металла, предотвращает ее повторное образование под воздействием высокой температуры и улучшает растекание припоя. Без его применения добиться прочного и герметичного шва невозможно, так как оксидный слой препятствует адгезии припоя к основе.

Качество нанесения флюса напрямую влияет на результат пайки. Недостаточное количество не обеспечит нужную защиту и активность, а избыток приведет к образованию коррозионно-опасных остатков, пузырей или непропаянных участков внутри шва. Использование неподходящего для алюминия флюса (например, предназначенного для меди) гарантированно приведет к браку.

Последовательность и правила нанесения флюса

1. Подготовка поверхности: Тщательно зачистите место течи и прилегающую зону (~10-15 мм вокруг) абразивом (наждачная бумага, корщетка) до чистого металла. Удалите ВСЕ следы грязи, масла, старого герметика, краски и окислов.
2. Обезжиривание: Протрите зачищенный участок безворсовой салфеткой, смоченной в ацетоне, спирте или специальном обезжиривателе. Поверхность должна быть абсолютно сухой и чистой перед нанесением флюса.
3. Выбор инструмента: Используйте химически инертные инструменты:
   • Стеклянная или керамическая палочка
   • Чистая натуральная кисть (щетина) с коротким ворсом
   • Пластиковый шпатель (для пастообразных флюсов)

   Запрещено использовать металлические щетки или инструменты из материалов, реагирующих с флюсом (сталь, медь).

4. Техника нанесения:
   • Наносите флюс только на предварительно зачищенные и обезжиренные участки металла, подлежащие пайке.
   • Распределяйте тонким, ровным слоем, полностью покрывая область будущего шва и немного захватывая края (1-2 мм).
   • Избегайте подтеков, капель и скоплений флюса в одном месте. Цель – равномерная, полупрозрачная пленка.
   • Не касайтесь обработанной зоны руками после нанесения флюса.
5. Безопасность: Работайте в хорошо проветриваемом помещении. Используйте средства индивидуальной защиты (очки, перчатки, респиратор), так как многие активные флюсы для алюминия токсичны и выделяют едкие пары при нагреве.

Тип флюса (пример)	Форма выпуска	Особенности нанесения
Канифольные (пассивные)	Твердый, паста	Требуют точного нагрева зоны; наносятся тонко на шов или припой
Активные (на основе хлоридов/фторидов)	Жидкость, гель, паста	Более агрессивны; обязательна последующая промывка шва
Специальные для алюминия	Чаще паста или гель	Содержат компоненты, разрушающие Al2O3; наносятся кистью/шпателем

После нанесения флюса немедленно приступайте к пайке. Не допускайте длительного (более 10-15 минут) контакта флюса с воздухом, особенно в условиях высокой влажности, так как это может снизить его активность или привести к вторичному окислению подготовленной зоны. Помните, что успех пайки радиатора начинается с безупречной подготовки и правильного применения флюса.

Прогрев поврежденного участка горелкой: контроль температуры

Равномерно прогревайте зону ремонта пламенем газовой горелки, удерживая сопло на расстоянии 5-7 см от поверхности. Следите за изменением цвета металла: оптимальный диапазон для пайки алюминиевых радиаторов – 250-400°C, когда материал приобретает тускло-красный оттенок без расплавления. Избегайте локального перегрева, плавно перемещая пламя круговыми движениями.

Используйте термостойкий флюс, который визуально сигнализирует о готовности поверхности – при достижении нужной температуры он растекается серебристой пленкой. Категорически не допускайте появления синевы или побеления металла – это свидетельствует о пережоге и необратимой деформации сот. При работе с медными радиаторами критическая точка ниже – контролируйте отсутствие оплавления припоя на неповрежденных участках.

Ключевые параметры контроля

Материал радиатора	Цвет прогрева	Температурный диапазон
Алюминий	Тускло-красное свечение	250-400°C
Медь	Темно-вишневый оттенок	200-300°C

Техника безопасности: всегда держите наготове мокрую ветошь для экстренного охлаждения перегретых зон. При перегреве немедленно уберите пламя и аккуратно охладите участок – резкий перепад температуры водой вызовет растрескивание.

Нанесение припоя на алюминиевые поверхности

Перед нанесением припоя поверхность алюминия должна быть идеально очищена и обезжирена с помощью ацетона или специального очистителя, так как оксидная пленка и любые загрязнения препятствуют адгезии.

Обязательно используется специальный флюс для алюминия, который активно разрушает оксидный слой и защищает металл от его повторного образования при нагреве; обычные флюсы для этого не подходят.

Этапы нанесения припоя

1. Прогрев зоны ремонта: Равномерно прогрейте поврежденный участок и прилегающую область газовой горелкой с нейтральным пламенем до температуры плавления припоя (указана производителем).
2. Нанесение флюса: Нанесите флюс тонким слоем непосредственно перед пайкой на очищенный и прогретый участок.
3. Подача припоя: Касайтесь прутком специального алюминиевого припоя к нагретой зоне в месте стыка или трещины. Припой должен плавиться от нагрева металла, а не от прямого контакта с пламенем горелки.
4. Распределение припоя: Двигайте прутком вдоль шва, позволяя расплавленному припою затекать в повреждение под действием капиллярного эффекта. Дополнительно прогревайте зону чуть впереди точки нанесения припоя.
5. Формирование шва: Создайте небольшой наплыв припоя поверх ремонтируемой трещины для обеспечения прочности.
6. Охлаждение: Дайте соединению остыть естественным образом. Не используйте воду или холодный воздух для принудительного охлаждения!
7. Очистка остатков флюса: После полного остывания тщательно смойте остатки флюса горячей водой с мылом или специальным нейтрализатором.

Критические моменты: Недостаточный прогрев приведет к плохой адгезии припоя ("скатыванию"). Перегрев вызывает коробление алюминия или прожог. Использование неправильного флюса или припоя гарантирует некачественное соединение. Обязательно проверяйте герметичность отремонтированного радиатора под давлением после пайки.

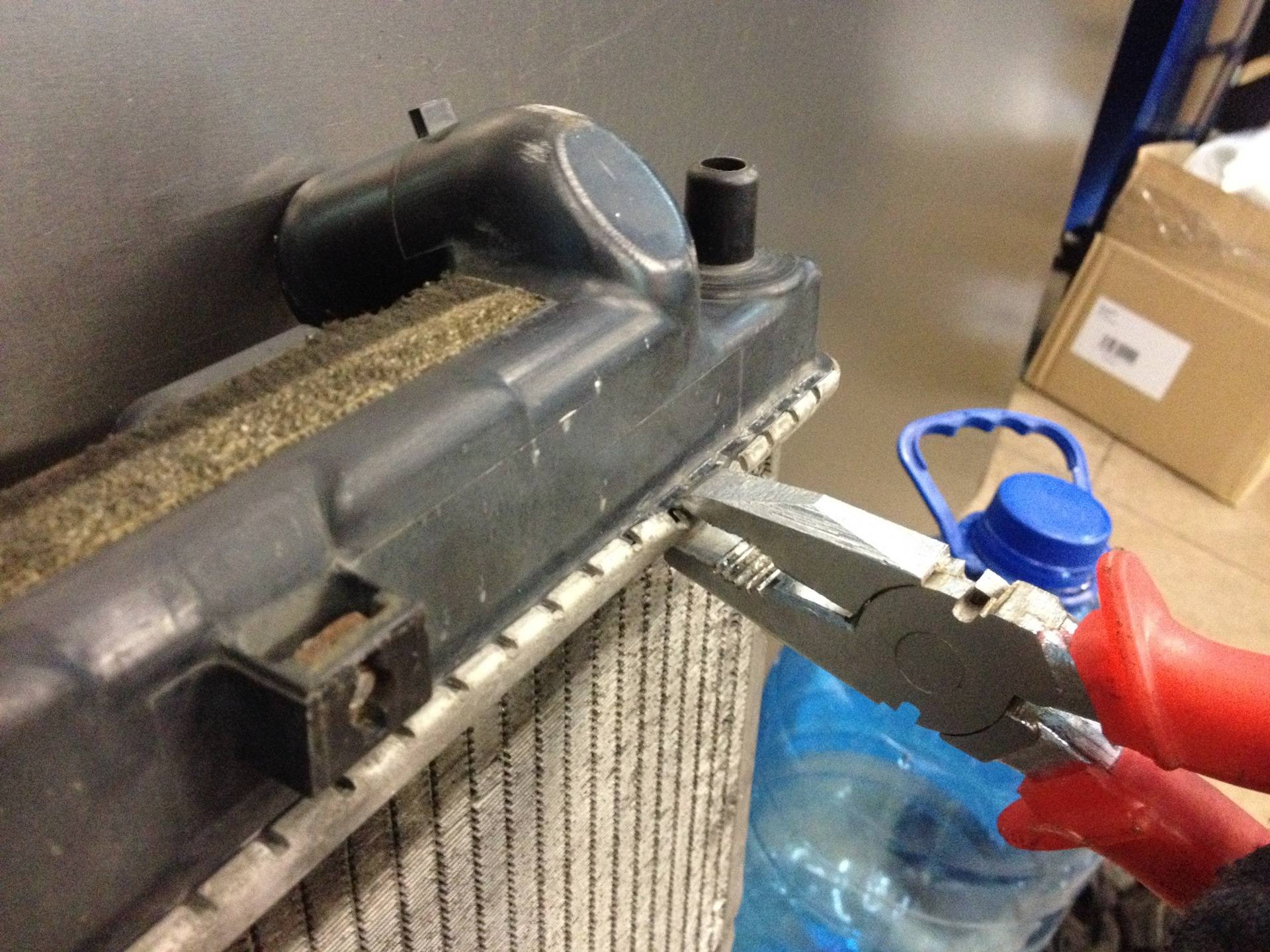

Восстановление пластиковых бачков методом пайки

Пластиковые бачки радиаторов подвержены образованию трещин и пробоин из-за термоциклирования, вибраций и механических повреждений. Пайка позволяет восстановить герметичность без замены детали, что экономически выгодно при отсутствии критических разрушений. Для успешного ремонта необходимо точно определить материал бачка (чаще всего PP, PE или PA) и подобрать совместимый припой.

Технология требует тщательной подготовки поверхности: обезжиривания растворителем, зачистки места повреждения на 5-10 мм вокруг дефекта и снятия фаски по краям трещины. Прогрев пластика должен быть равномерным во избежание деформаций, а температура паяльника не превышать 250-300°C для большинства термопластов.

Этапы пайки

1. Оценка повреждения: выявление скрытых трещин путем подачи воздуха под давлением.
2. Подготовка:
   • Механическая зачистка абразивом
   • Обезжиривание спиртовым составом
   • Фиксация краев трещины сверлением стопорных отверстий
3. Нанесение припоя:

   Материал бачка	Тип припоя	Особенности
   PP (полипропилен)	Пруток PP-GF30	С армированием стекловолокном
   PA (полиамид)	PA6 или PA66	Требует предварительного прогрева

4. Обработка шва: выравнивание поверхности и проверка герметичности водой под давлением 1-1.5 бар.

Ключевые ошибки при пайке – перегрев пластика (ведет к короблению) и использование несовместимых материалов. Для ответственных участков рекомендуется армирование металлической сеткой, вплавляемой в шов. Качественно выполненный ремонт продлевает срок службы бачка на 2-3 года.

Технология холодной сварки для аварийного ремонта

Холодная сварка представляет собой экстренный метод герметизации течей радиатора без демонтажа и термического воздействия. В основе технологии лежит применение двухкомпонентных полимерных составов на эпоксидной или металлонаполненной основе, которые при смешивании образуют пластичную массу с адгезией к металлам. Состав быстро полимеризуется, создавая механически стойкий заплаточный слой, способный выдерживать давление системы охлаждения и вибрацию двигателя.

Эффективность метода напрямую зависит от правильной подготовки поверхности: место повреждения необходимо зачистить до чистого металла шкуркой и обезжирить растворителем. При работе с мокрыми поверхностями применяют специализированные "мокрые" составы, отвердевающие даже в условиях постоянного протока антифриза. Критическим ограничением является неприменимость технологии для ремонта сквозных трещин более 3-4 см или деформированных сот радиатора.

Порядок выполнения работ

1. Остановить двигатель, сбросить давление в системе через крышку расширительного бачка.
2. Механически удалить загрязнения вокруг течи металлической щёткой.
3. Обработать зону ремонта абразивной шкуркой (P120-P180) для создания шероховатости.
4. Обезжирить поверхность ацетоном или спецочистителем.

Важно: при сквозных пробоинах предварительно вкрутить саморез в отверстие для создания опоры композиту.

Тип повреждения	Рекомендуемый состав
Микротрещины	Жидкие эпоксидные компаунды
Отверстия до 5 мм	Металлизированные пасты
Течи под давлением	Быстротвердеющие "мокрые" смеси

После замешивания компонентов до однородности, состав втирают в поврежденный участок с усилием, формируя слой толщиной 2-3 мм с заходом на неповреждённый металл. Полное отверждение наступает через 15-60 минут в зависимости от марки сварки, но эксплуатационную нагрузку допускают только через 3-24 часа. Такой ремонт рассматривается как временная мера для доставки автомобиля в сервис.

Использование эпоксидных составов для временного ремонта

Эпоксидные клеи и герметики применяются для аварийной герметизации небольших трещин или пробоин в радиаторе, когда пайка невозможна. Составы на основе эпоксидной смолы образуют жесткий, термостойкий слой, способный выдерживать давление и температуру системы охлаждения в течение ограниченного периода. Эффективность зависит от правильной подготовки поверхности и точного соблюдения инструкций производителя смеси.

Важно понимать, что такой ремонт является исключительно временной мерой перед полноценным восстановлением радиатора. Эпоксидка не обеспечивает долговечной адгезии на разнородных металлах (например, стыке пластикового бачка и алюминиевой сердцевины) и может разрушаться под воздействием постоянных вибраций и перепадов температур. Надежность снижается при повреждениях в зонах высокого механического напряжения.

Порядок действий и ключевые ограничения

Этапы нанесения:

1. Тщательная очистка зоны повреждения от грязи, масла и антифриза металлической щеткой и обезжиривателем.
2. Сушка поверхности строительным феном (минимум 10-15 минут).
3. Смешивание компонентов состава строго в пропорциях, указанных производителем.
4. Нанесение тонкого слоя эпоксидки с захватом неповрежденной области (на 1.5-2 см вокруг дефекта).
5. Выдержка до полной полимеризации (24-48 часов) без заполнения системы охлаждения.

Критические ограничения метода:

Тип повреждения	Применимость эпоксидки
Трещины на пластиковых бачках	Низкая (плохая адгезия к пластику)
Дефекты трубок в центральной части сердцевины	Ограниченная (сложность доступа)
Повреждения возле патрубков или крепежа	Не рекомендовано (высокие нагрузки)
Сквозные пробоины > 2-3 мм	Неэффективно (требует армирования сеткой)

Риски при эксплуатации:

• Отслоение заплатки при резких скачках давления (например, при перегреве двигателя).
• Закупорка трубок радиатора при попадании состава внутрь системы.
• Маскировка прогрессирующей коррозии, ведущей к внезапному разрыву.

После временного ремонта обязателен постоянный контроль уровня антифриза и состояния заплатки. Максимальный срок эксплуатации – не более 500-700 км пробега или 2-3 недель даже при успешном результате.

Снятие и установка радиатора: меры предосторожности

Перед началом работ убедитесь, что двигатель полностью остыл до температуры окружающей среды – контакт с горячим антифризом или поверхностями радиатора чреват серьезными ожогами. Слейте охлаждающую жидкость в чистую емкость, предварительно открыв расширительный бачок и сливную пробку радиатора (если она предусмотрена конструкцией), соблюдая экологические нормы утилизации технических жидкостей.

Отсоедините минусовую клемму аккумулятора для исключения короткого замыкания при работе с электроразъемами вентиляторов или датчиков. Фиксируйте положение всех шлангов, патрубков и электрических разъемов (фото или маркировка) – это критично для правильной обратной сборки и предотвращения перегибов коммуникаций.

Ключевые этапы и риски

При демонтаже:

• Отсоединяйте патрубки осторожно – резкие рывки могут повредить пластиковые штуцеры радиатора или хомуты.
• Проверьте крепление вентилятора – его часто нужно снимать отдельно во избежание деформации сот радиатора.
• Избегайте изгиба или сдавливания трубок кондиционера (если они проходят рядом) – ремонт системы кондиционирования крайне дорог.

При установке:

1. Тщательно очистите посадочные места корпуса радиатора и контакты патрубков от старой грязи и уплотнительных остатков.
2. Используйте новые хомуты и уплотнительные прокладки (если применимо) – старые элементы часто теряют эластичность.
3. Затягивайте крепежные болты равномерно и без перекоса – избыточное усилие расколет пластиковые элементы бачков.

Ошибка	Последствие	Мера предосторожности
Давление на соты	Деформация теплообменника, снижение эффективности охлаждения	Переносить радиатор только за рамку или бачки
Перетяжка патрубков	Трещины в местах соединений, течь после запуска	Затягивать хомуты динамометрическим ключом по спецификации

После установки заполните систему охлаждения рекомендованным антифризом, удаляя воздушные пробки согласно инструкции производителя (прогрев двигатель на холостом ходу с открытой пробкой расширительного бачка). Проверьте герметичность всех соединений на холодном и прогретом двигателе – микротрещины проявляются только под давлением.

Опрессовка радиатора после ремонта: проверка качества

Опрессовка радиатора – обязательный этап после любого ремонта, будь то пайка трещины, замена патрубков или восстановление трубок. Эта процедура имитирует рабочее давление системы охлаждения двигателя, позволяя выявить скрытые дефекты и убедиться в герметичности отремонтированного узла. Проведение опрессовки до установки радиатора на автомобиль исключает повторный демонтаж из-за некачественного ремонта.

Игнорирование опрессовки или ее небрежное выполнение чревато серьезными последствиями: течь может проявиться уже на работающем двигателе, что приведет к перегреву, возможному выходу из строя силового агрегата и необходимости повторного, более сложного и дорогостоящего ремонта. Поэтому проверка под давлением – залог долговечности выполненного ремонта и надежности системы охлаждения.

Технология и ключевые моменты опрессовки

Для проведения проверки используется специальный прибор – опрессовщик радиаторов. Он состоит из насоса (ручного или электрического), манометра для контроля давления и набора адаптеров для герметичного подключения к горловинам радиатора. Процесс включает несколько этапов:

1. Подготовка: Радиатор тщательно очищается от загрязнений. Устанавливаются заглушки на все свободные патрубки, кроме одного, к которому подключается шланг опрессовщика.
2. Подключение: Адаптер опрессовщика плотно соединяется с входным/выходным патрубком радиатора. Убеждаются в герметичности соединения.
3. Нагнетание давления: С помощью насоса в радиатор нагнетается воздух или жидкость. Критически важно использовать давление, указанное производителем автомобиля для системы охлаждения (обычно в диапазоне 1.0 - 1.5 бар для легковых авто, иногда до 2.0 бар). Превышение давления может повредить радиатор!
4. Контроль герметичности: После достижения рабочего давления насос отключается. По манометру отслеживается стабильность давления в течение минимум 5-10 минут. Падение давления свидетельствует о наличии утечки.
5. Визуальный осмотр: Одновременно с контролем манометра радиатор тщательно осматривается по всем швам, трубкам, местам пайки/ремонта, патрубкам и соединениям с бачками на предмет появления пузырьков воздуха (если используется жидкостный опрессовщик или радиатор погружен в воду) или слышимого шипения (при пневматической опрессовке).

Результаты опрессовки интерпретируются следующим образом:

Результат	Заключение	Действия
Давление стабильно, утечек не обнаружено	Ремонт выполнен качественно, радиатор герметичен.	Радиатор готов к установке на автомобиль.
Давление падает, обнаружена утечка	Наличие дефекта ремонта или новой трещины/повреждения.	Повторный ремонт в месте утечки с последующей обязательной повторной опрессовкой.
Давление падает, визуально утечка не локализована	Возможна микротрещина, дефект в труднодоступном месте или негерметичность соединения с опрессовщиком.	Проверить герметичность подключения прибора. Применить метод погружения радиатора в ванну с водой для выявления пузырьков. Если утечка подтверждена – необходим тщательный поиск дефекта и повторный ремонт.

Качественно выполненная опрессовка – финальный и неоспоримый критерий успешности ремонта радиатора. Только после ее успешного прохождения радиатор можно считать пригодным к эксплуатации и устанавливать на автомобиль.

Тонкости ремонта тонкостенных теплообменных трубок

Тонкостенные трубки радиатора, изготовленные из латуни или алюминия, крайне чувствительны к перегреву и механическим воздействиям. Неправильная подготовка или нарушение технологии пайки неизбежно приводят к прогару материала, деформации или образованию новых трещин. Качественная очистка места повреждения от окислов, грязи и остатков охлаждающей жидкости является критически важным этапом, предшествующим основному ремонту.

Применение абразивных материалов (наждачная бумага, шаберы) требует предельной аккуратности для исключения утонения стенок или увеличения площади дефекта. Обезжиривание специальными составами, не оставляющими плёнки, обязательно перед нанесением флюса. Выбор припоя с правильной температурой плавления и его дозировка напрямую влияют на прочность шва и сохранение геометрии трубки.

Ключевые аспекты технологии пайки

• Тепловой контроль: Используйте горелку с регулируемым пламенем (мягкое восстановительное). Направляйте пламя в основном на припой, а не на трубку, минимизируя время локального нагрева. Перегрев вызывает коробление и изменение структуры металла.
• Применение флюса: Обязательно используйте активный флюс, соответствующий материалу трубок (для алюминия – специальные флюсы на основе фторборатов). Флюс удаляет оксидный слой и обеспечивает смачивание поверхности припоем.
• Техника нанесения припоя: Применяйте припой в виде проволоки или прутка. Подносите его к прогреваемой зоне, позволяя расплаву равномерно затекать в место повреждения под действием капиллярного эффекта. Избыток припоя создаёт наплывы, нарушающие циркуляцию воздуха.
• Охлаждение: Естественное охлаждение на воздухе предпочтительнее. Резкое охлаждение водой или сжатым воздухом создаёт внутренние напряжения и может привести к растрескиванию.

После пайки тщательно удалите остатки флюса во избежание коррозии. Обязательно проведите испытание радиатора под давлением (1-1.5 атм) для проверки герметичности шва и выявления возможных микротрещин, не заметных визуально. Ремонт трубок, расположенных в глубине сердцевины, требует демонтажа бачков или использования специализированного паяльного оборудования с тонкими насадками.

Помните, что пайка – это временное решение для небольших повреждений. Многократно отремонтированные или сильно повреждённые трубки подлежат замене. При невозможности качественного доступа к дефекту или наличии множественных течей целесообразна замена сердцевины или всего радиатора.

Восстановление поврежденных крепежных элементов радиатора

Поврежденные крепежные элементы (ушки, кронштейны, резьбовые втулки) радиатора часто возникают после механических воздействий или коррозии. Их восстановление критически важно для надежной фиксации теплообменника в моторном отсеке, предотвращения вибраций и последующих течей.

Технология ремонта зависит от типа дефекта и материала радиатора. Медные и латунные конструкции чаще восстанавливают пайкой, алюминиевые – аргонно-дуговой сваркой или специализированными эпоксидными композитами. При любом методе обязательна тщательная зачистка зоны ремонта до чистого металла.

Основные методы восстановления

1. Пайка твердыми припоями (для меди/латуни):
   • Применение медно-фосфорных (ПМФ) или серебряных (ПСр) припоев
   • Нанесение флюса на место скола или отлома
   • Прогрев газовой горелкой до температуры 600-800°C
2. Аргонная сварка TIG (для алюминия):
   • Использование присадочных прутков типа ER4043
   • Очистка аргоном зоны сварки для защиты от окисления
   • Короткие швы во избежание перегрева сот
3. Холодное восстановление (при микротрещинах или сколах):
   • Обезжиривание ацетоном или спиртом
   • Нанесение металлополимеров (типа Belzona 1111 или ABRO Steel)
   • Формирование утраченной геометрии с последующей сушкой 24 часа

После ремонта крепеж проверяют на усилие отрыва. Для резьбовых втулок используют хромовые или латунные ввертные вставки типа Helicoil. При значительных повреждениях основания кронштейна применяют накладные стальные пластины, фиксируемые заклепками.

Тип повреждения	Рекомендуемый метод	Ограничения
Отлом ушка/кронштейна	TIG-сварка / Пайка	Толщина металла >1.5 мм
Трещина возле крепления	Холодная полимеризация	Нагрузка до 5 кг
Сорванная резьба	Резьбовые вставки	Диаметр отверстия от М4

Замена патрубков и соединительных патрубков при ремонте

Замена патрубков системы охлаждения – обязательный этап ремонта при течи радиатора, так как старые шланги часто становятся причиной повторных протечек. Изношенные патрубки теряют эластичность, покрываются микротрещинами или вздутиями, что приводит к разгерметизации контура под давлением.

Перед установкой новых элементов тщательно очистите места соединений (штуцеры радиатора, термостата, помпы) от старого герметика и коррозии. Обязательно используйте хомуты правильного типа и размера, затягивая их с усилием, рекомендованным производителем автомобиля. Перетяжка может повредить штуцер, а слабая затяжка вызовет подтёки антифриза.

Ключевые этапы замены

1. Слейте охлаждающую жидкость в чистую ёмкость, если она пригодна для повторного использования.
2. Ослабьте хомуты старых патрубков (отвёрткой или ключом) и аккуратно снимите их со штуцеров.
3. Сравните новые патрубки со старыми по длине, диаметру и конфигурации изгибов.
4. Нанесите тонкий слой герметика на внутреннюю поверхность патрубков (если рекомендовано) или смочите антифризом для легкой посадки.
5. Наденьте патрубки на штуцеры до упора и зафиксируйте новыми хомутами.

Критичные ошибки при замене:

• Использование бывших в употреблении хомутов с ослабленной пружиной.
• Перекручивание патрубка при установке, создающее внутреннее напряжение.
• Неполная посадка на штуцер (должен быть виден монтажный поясок).

Тип патрубка	Риск отказа при несвоевременной замене	Рекомендуемый материал
Верхний подводящий	Разрыв при перегреве, потеря антифриза	Термостойкая EPDM-резина
Нижний обратный	Подсос воздуха, кавитация помпы	Армированная резина с нейлоновой оплёткой
Обводные малого диаметра (печка, дроссель)	Завоздушивание системы, локальный перегрев	Силикон (для сложных конфигураций)

После замены заполните систему охлаждающей жидкостью и обязательно выполните процедуру удаления воздушных пробок. Прогрейте двигатель до рабочей температуры и повторно проверьте натяжение хомутов и отсутствие течей в местах соединений.

Устранение течи в местах соединения сердцевины и бачков

Течь на стыке алюминиевых или латунных бачков с сердцевиной радиатора возникает из-за разрушения паяного шва или резиновых прокладок под пластиковыми бачками. Основные причины: вибрации, перепады температур, коррозия, механические повреждения или старение герметика.

Для пластиковых бачков с резиновыми прокладками демонтируйте радиатор, разберите соединение, замените уплотнитель и нанесите термостойкий герметик (например, Loctite 574). Для алюминиевых/латунных конструкций с паяным швом выполните пайку тугоплавким припоем после тщательной зачистки зоны повреждения.

Этапы ремонта паяного соединения

1. Демонтаж радиатора: Слейте ОЖ, снимите деталь с автомобиля.
2. Зачистка зоны течи: Удалите грязь и окислы металлической щеткой, обезжирьте поверхность.
3. Прогрев и пайка:
   • Для латуни: Используйте газовую горелку и твердый припой (ПСр-40).
   • Для алюминия: Примените флюс (F-59A) и спецприпой (Al-12).
4. Контроль герметичности: Залейте воду в радиатор под давлением 1-1.5 бар для проверки.

Материал радиатора	Тип припоя/герметика	Инструмент
Пластик + резина	Термостойкий силикон	Струбцины для фиксации
Латунь	Медно-цинковый припой	Газовая горелка
Алюминий	Алюминиевый припой с флюсом	Промышленный фен/аргонная горелка

Важно: При пайке алюминия избегайте перегрева, ведущего к деформации сот. После ремонта залейте антифриз и удалите воздушные пробки из системы охлаждения.

Обработка отремонтированного участка антикоррозионным составом

После качественной пайки дефектного участка радиатора критически важным этапом является его антикоррозионная защита. Спаянный шов и прилегающая зона, подвергшиеся нагреву и механическому воздействию, лишены первоначального защитного покрытия и становятся наиболее уязвимыми точками для развития коррозии. Без надлежащей обработки протечка неизбежно возникнет вновь, причем часто в более короткие сроки, чем первоначально.

Выбор антикоррозионного состава зависит от материала радиатора (медь, латунь, алюминий) и типа примененного припоя. Для медных и латунных радиаторов широко используются специализированные пассивирующие грунты или составы на основе синтетических смол с антикоррозионными добавками. Для алюминиевых радиаторов предпочтительны составы, содержащие ингибиторы коррозии для алюминия и его сплавов, часто на эпоксидной или полиуретановой основе.

Технология нанесения антикоррозионного покрытия

Для обеспечения долговечности ремонта обработка должна проводиться тщательно по следующей технологии:

1. Очистка и обезжиривание: Отремонтированный участок и прилегающую область (минимум 2-3 см вокруг шва) необходимо тщательно очистить от остатков флюса, окислов, нагара и любых загрязнений. Используйте металлическую щетку с мелким ворсом (для алюминия - только щетки из нержавеющей стали или латуни) или абразивную губку. Затем поверхность обязательно обезжиривается с помощью специального автообезжиривателя или изопропилового спирта.
2. Подготовка состава: Тщательно перемешайте антикоррозионный состав согласно инструкции производителя. Некоторые материалы требуют смешивания компонентов непосредственно перед нанесением.
3. Нанесение покрытия:
   • Наносите состав тонким, равномерным слоем, полностью покрывая зону пайки и заходя на неповрежденное заводское покрытие радиатора. Используйте кисть с синтетической щетиной или небольшой тампон.
   • Убедитесь, что состав проник во все микронеровности шва и прилегающих трубок/пластин.
   • Избегайте образования толстого слоя или подтеков, которые могут ухудшить теплоотдачу.
4. Сушка и полимеризация: Обеспечьте условия для полного высыхания и полимеризации покрытия в строгом соответствии с рекомендациями производителя (время, температура, влажность). Не подвергайте радиатор нагрузке до окончания этого срока.

Критерии выбора антикоррозионного состава

Критерий	Важность	Рекомендации
Совместимость с материалом радиатора	Критическая	Используйте составы, специально предназначенные для меди/латуни или алюминия. Универсальные составы менее эффективны.
Термостойкость	Высокая	Покрытие должно выдерживать длительные температуры работы системы охлаждения (100-130°C) и кратковременные пики.
Адгезия к основе и припою	Высокая	Состав должен прочно сцепляться как с металлом радиатора, так и с материалом припоя.
Устойчивость к антифризу	Высокая	Покрытие не должно разрушаться или растворяться под действием охлаждающей жидкости.
Простота нанесения	Средняя	Желательны составы, не требующие сложного оборудования и обеспечивающие хорошую растекаемость.

После полной полимеризации антикоррозионного покрытия радиатор можно устанавливать на автомобиль, заливать охлаждающую жидкость и проводить обязательную проверку на герметичность под рабочим давлением. Только комплексный подход, включающий пайку и последующую надежную антикоррозионную защиту, гарантирует долговременный результат ремонта.

Специфика ремонта радиаторов кондиционера

Радиаторы кондиционера (конденсаторы) существенно отличаются от радиаторов системы охлаждения двигателя по конструкции и условиям эксплуатации. Основные отличия заключаются в значительно более тонких стенках трубок и пластин (для эффективного теплообмена с воздухом), а также в работе под высоким давлением хладагента (фреона) – до 20-30 бар и выше, особенно в жаркую погоду. Это делает их гораздо более чувствительными к механическим повреждениям, вибрациям и коррозии.

Ремонт конденсатора пайкой требует особой тщательности и аккуратности из-за этих факторов. Некачественный шов или перегрев материала при пайке легко приводят к образованию микротрещин, которые под давлением фреона быстро развиваются в течь. Кроме того, материал трубок (чаще всего алюминиевые сплавы) и пластин может быть разным, что усложняет подбор припоя и флюса.

Ключевые особенности ремонта

Тщательная подготовка поверхности: Успех пайки конденсатора на 90% зависит от правильной подготовки:

• Очистка: Необходимо тщательно удалить все загрязнения, масло, остатки старого фреона и компрессорного масла, продукты коррозии. Используются специальные очистители для систем кондиционирования.
• Обезжиривание: Поверхность в зоне пайки должна быть абсолютно обезжирена (спецрастворителями).
• Зачистка: Место ремонта зачищается до чистого металла мелкой наждачной бумагой или щеткой по металлу.

Выбор технологии пайки:

• Низкотемпературная пайка: Чаще применяется для ремонта бачков или соединений с трубками. Используются специальные алюминиевые припои и высокоактивные флюсы. Крайне важно строго контролировать температуру нагрева, чтобы не пережечь тонкий металл.
• Аргонодуговая сварка (TIG): Наиболее надежный метод для ремонта трубок и пластин конденсатора, особенно при значительных повреждениях. Требует высокой квалификации сварщика, так как легко прожечь тонкий металл. Обеспечивает прочный шов, близкий по свойствам к основному материалу.
• Холодная сварка/Эпоксидные составы: Могут рассматриваться как временное решение или для ремонта бачков в зонах без высокого давления и вибрации. Не рекомендуются для ремонта трубок или пластин из-за ненадежности под давлением и вибрацией.

Контроль качества и герметичности:

1. Визуальный контроль шва на отсутствие пор, непропаев, наплывов.
2. Обязательная опрессовка: Конденсатор после ремонта обязательно опрессовывается инертным газом (азотом) под давлением, значительно превышающим рабочее в системе (обычно 30-40 бар), для выявления малейших утечек.
3. Проверка мыльным раствором или электронным течеискателем в местах пайки и по всему контуру радиатора.

Риски и ограничения:

• Высокий риск пережога тонкого металла при пайке/сварке.
• Остатки флюса внутри системы могут вызвать коррозию или засорение.
• Ремонт часто нецелесообразен при множественных повреждениях, сильной коррозии пластин, повреждениях в труднодоступных местах или около креплений.
• После любого ремонта конденсатора обязательна замена ресивера-осушителя и фильтра (при его наличии), а также полная вакуумизация системы перед заправкой фреоном для удаления влаги и воздуха.

Когда пайка неэффективна: критерии замены радиатора

Пайка радиатора охлаждения двигателя – эффективный метод восстановления при локальных повреждениях, таких как небольшие трещины или отверстия в медных или латунных трубках либо бачках. Однако существуют ситуации, когда попытка пайки нецелесообразна или невозможна, и радиатор подлежит обязательной замене.

Решение о замене принимается на основании оценки характера, масштаба повреждений и общего состояния радиатора. Критерии, указывающие на необходимость установки нового узла, четко определяют границы применимости ремонтных методик.

Основные критерии замены радиатора

Несколько ключевых факторов делают пайку неэффективной или экономически невыгодной:

• Обширная коррозия: Если коррозия охватила значительную площадь трубок или пластин сердцевины, особенно в алюминиевых радиаторах, их прочность критически снижена. Пайка отдельных участков не остановит процесс, новые течи появятся очень быстро.
• Множественные повреждения: Наличие большого количества трещин или пробоин, расположенных близко друг к другу или рассредоточенных по всей поверхности сердцевины или бачков. Ремонт каждого дефекта по отдельности ненадежен и не оправдывает трудозатрат.
• Механическое разрушение сердцевины: Сильная деформация трубок или пластин (например, после серьезного ДТП или неаккуратной чистки), разрыв большого количества трубок или отрыв бачка от сердцевины. Восстановить геометрию и герметичность пайкой в таких случаях невозможно.
• Повреждение пластиковых элементов: Трещины или сколы в пластиковых бачках, патрубках или их посадочных местах. Пластик, особенно старый и подверженный термостарению, не паяется обычными методами для металлов, а специальная сварка пластика часто ненадежна или невозможна из-за типа полимера.
• Глубокие повреждения в местах пайки/сварки: Дефекты, расположенные непосредственно на заводских швах, соединяющих трубки с коллекторами или бачками. Эти зоны испытывают высокие нагрузки, и повторная пайка редко обеспечивает долговечность.
• Неудачные предыдущие ремонты: Если радиатор уже многократно паялся, и течи возникают вновь, это свидетельствует об исчерпанном ресурсе материала. Дальнейший ремонт – временная и ненадежная мера.
• Загрязнение изнутри: Сильное засорение трубок сердцевины отложениями, накипью или продуктами коррозии, которое невозможно устранить промывкой. Это резко снижает эффективность охлаждения даже при герметичном корпусе.

Выбор между пайкой и заменой основывается на комплексной оценке:

Критерий оценки	Возможна пайка	Требуется замена
Материал	Медь, латунь	Сильно корродированный алюминий, пластик (бачки)
Количество дефектов	1-2 локальных повреждения	Множественные повреждения
Локализация	Центр трубки/бачка, легкий доступ	На заводских швах, у основания патрубков
Состояние сердцевины	Минимальная коррозия, нет засоров	Сильная коррозия, деформация, засор
Экономическая целесообразность	Низкая стоимость ремонта	Высокая стоимость/риск повторного ремонта

Применение пайки оправдано только для устранения небольших, единичных повреждений на радиаторах из подходящих материалов и в удовлетворительном общем состоянии. Во всех остальных случаях, перечисленных в критериях, установка нового радиатора является единственно надежным и экономически обоснованным решением для обеспечения бесперебойной работы системы охлаждения двигателя.

Подбор нового радиатора: совместимость и параметры

Ключевой критерий при выборе – точная совместимость с моделью автомобиля и двигателем. Несоответствие габаритов или расположения патрубков приведет к невозможности установки или некорректной работе системы охлаждения.

Обязательно сверяйте каталожные номера оригинальной детали или используйте электронные каталоги поставщиков, указывая VIN-код автомобиля для гарантии правильного подбора. Учитывайте год выпуска, тип коробки передач (механика/автомат) и наличие кондиционера.

Основные параметры для оценки

При сравнении вариантов обращайте внимание на следующие характеристики:

• Материал сердцевины:
  • Медь/латунь – высокая ремонтопригодность и теплопроводность, но большой вес и цена.
  • Алюминий – легче и дешевле, но сложнее в пайке при повреждениях.
• Толщина и количество рядов трубок: влияет на эффективность охлаждения (для тяжелых режимов эксплуатации предпочтительнее 2-3 ряда).
• Тип креплений и расположение патрубков: должно полностью соответствовать старой детали.
• Наличие дополнительных элементов: встроенный масляный радиатор (для АКПП), датчики температуры, патрубки системы отопления салона.

Сравнение распространенных типов радиаторов:

Параметр	Оригинал (OEM)	Качественный аналог	Бюджетный аналог
Соответствие спецификациям	Гарантировано	Высокое	Может отличаться
Качество пайки/сварки	Эталонное	Хорошее	Часто нестабильное
Ресурс	Максимальный	Высокий	Средний/низкий

Важно: Проверяйте целостность нового радиатора до установки – даже микротрещины от транспортировки вызовут течь. Убедитесь в отсутствии вмятин на трубках и сотках, которые снижают эффективность охлаждения.

Заполнение системы охлаждения после ремонта

После завершения пайки радиатора и проверки герметичности швов приступайте к заполнению системы охлаждения. Используйте только рекомендованную производителем охлаждающую жидкость, предварительно смешав концентрат с дистиллированной водой в указанных пропорциях (если применимо). Убедитесь, что двигатель остыл, а все сливные пробки и патрубки надёжно затянуты перед началом работы.

Откройте крышку расширительного бачка и радиатора (если предусмотрена конструкцией). Заливайте жидкость медленно, позволяя воздуху выходить через горловину. Доведите уровень до минимальной отметки в бачке – полное заполнение произойдёт позже при удалении воздушных пробок. Избегайте резкого заполнения во избежание образования воздушных карманов.

Этапы удаления воздушных пробок

1. Запустите двигатель на холостом ходу с открытой крышкой расширительного бачка. Прогревайте до включения вентилятора радиатора (обычно 10-15 минут).
2. Добавляйте жидкость по мере её ухода из бачка – воздух будет вытесняться через горловину. Слегка погазуйте (до 2000 об/мин) для ускорения циркуляции.
3. Заглушите двигатель после стабилизации температуры и прекращения пузырьков воздуха. Долейте жидкость до отметки «MAX» на расширительном бачке.

Контрольная точка	Действие
Перед запуском	Проверка уровня в бачке (min)
После прогрева	Долив до нормы (max)
Через 24 часа	Повторная проверка уровня

Закройте крышку бачка и проведите контрольную поездку. Осмотрите место ремонта радиатора и соединения на предмет подтёков при работающем двигателе. При падении уровня в бачке после остывания повторите процедуру удаления воздуха.

Прокачка воздушных пробок: пошаговая инструкция

Воздушные пробки в системе охлаждения нарушают циркуляцию антифриза, вызывая локальный перегрев двигателя и снижение эффективности отопления салона. Их образование часто связано с негерметичностью радиатора или ошибками при замене жидкости.

Устранение воздуха – обязательный этап после ремонта или замены компонентов системы. Невыполнение процедуры может привести к повторному закипанию двигателя и повреждению прокладки ГБЦ даже при исправном радиаторе.

Последовательность действий

1. Заглушите двигатель и дайте ему остыть до 40-50°C (рука терпит касание к патрубкам).
2. Снимите крышку расширительного бачка, запустите мотор и включите печь на максимальную температуру и обдув.
3. Постепенно увеличивайте обороты до 2500-3000 об/мин, удерживая 3-4 минуты. Сжимайте верхние патрубки рукой для вытеснения пузырей.
4. Добавляйте антифриз в бачок при падении уровня ниже отметки «MIN». Не допускайте оголения дна.
5. Контролируйте выход пузырей из бачка. Признак успеха – стабильная струя без шипения из отверстия при снятии крышки.
6. Повторяйте цикл (обороты + долив) 3-5 раз до прекращения появления воздуха.
7. Заглушите двигатель, плотно закройте крышку бачка и проверьте прогрев печки на холостых оборотах.

Важно: На автомобилях с клапаном прокачки на дроссельном узле или верхнем патрубке радиатора откройте его на 2-3 оборота ключом при работающем моторе до появления жидкости без пузырей.

Контрольная проверка системы в рабочих условиях

После завершения пайки и сборки радиатора обязательна проверка герметичности в условиях, приближенных к реальной эксплуатации двигателя. Статическая проверка давлением (опрессовка) холодной системы недостаточна для выявления скрытых дефектов, проявляющихся при тепловом расширении материалов.

Запустите двигатель и прогрейте его до рабочей температуры (80-95°C). Нагрузочный тест создается путем поддержания оборотов коленчатого вала в диапазоне 2000-3000 об/мин в течение 15-20 минут. Это обеспечивает циркуляцию охлаждающей жидкости под рабочим давлением (1.0-1.5 бар) и нагрев паяного соединения до 100-120°C.

Ключевые этапы проверки

Визуальный контроль при работающем двигателе:

• Тщательно осмотрите зону ремонта при ярком освещении. Используйте зеркало для труднодоступных мест.
• Ищите признаки протечки: мокрые пятна, подтеки, скопление пара или характерные белесые следы от испаряющейся ОЖ.
• Особое внимание уделите границам припоя с основным металлом радиатора – местам потенциального образования микротрещин.

Контроль после остановки двигателя:

1. Заглушите мотор и немедленно проверьте область пайки на ощупь (соблюдая осторожность!) – локальный нагрев может указывать на внутреннюю течь в соты.
2. Повторно осмотрите зону ремонта после остывания (через 30-60 минут) на предмет появления капель или мокрых пятен.
3. Проверьте уровень ОЖ в расширительном бачке – его снижение подтверждает утечку.

Интерпретация результатов:

Наблюдение	Заключение	Действие
Отсутствие подтеков, стабильный уровень ОЖ	Ремонт успешен	Эксплуатация возможна
Появление капель/пара в зоне ремонта при прогреве	Негерметичность шва	Повторная пайка или замена радиатора
Падение уровня ОЖ без видимых подтеков	Возможна скрытая течь	Диагностика под давлением (опрессовка горячего радиатора)

Регулярное обслуживание системы охлаждения

Предотвращение течи радиатора и дорогостоящего ремонта начинается с систематического контроля и обслуживания системы охлаждения двигателя. Пренебрежение этими процедурами ведет к накоплению отложений, коррозии металлических элементов, ускоренному износу резиновых патрубков и снижению эффективности теплообмена. Все это создает предпосылки для образования трещин в бачках, трубках радиатора или местах пайки.

Комплексное обслуживание включает несколько ключевых операций, направленных на поддержание чистоты контуров, стабильного давления и правильного химического состава охлаждающей жидкости. Своевременное выполнение этих действий значительно снижает риск возникновения протечек и перегрева двигателя, а также продлевает срок службы радиатора и других компонентов системы.

Ключевые процедуры обслуживания

Для поддержания герметичности и эффективности системы охлаждения требуется:

1. Контроль уровня и состояния ОЖ:
   • Проверка уровня в расширительном бачке на холодном двигателе (между метками MIN/MAX).
   • Визуальный осмотр антифриза на предмет загрязнения, масляных пятен или изменения цвета (мутность, рыжий оттенок - признаки коррозии или смешивания несовместимых ОЖ).
2. Замена охлаждающей жидкости:
   • Строгое соблюдение интервалов замены, указанных производителем автомобиля и антифриза (обычно 2-5 лет или 40-250 тыс. км).
   • Полный слив старой ОЖ, промывка системы дистиллированной водой или спецсредством (при сильном загрязнении) перед заливкой свежего антифриза.
   • Использование только рекомендованного типа жидкости (G11, G12, G12++, G13) и дистиллированной воды для разбавления концентрата.
3. Проверка герметичности и целостности элементов:
   • Регулярный осмотр радиатора (особенно пластиковых бачков и паяных швов), патрубков, соединений, помпы и расширительного бачка на предмет следов подтеканий, трещин, вздутий или потертостей.
   • Контроль состояния хомутов и их затяжки.
   • Проверка давления в системе (тестером) и состояния пробки радиатора/расширительного бачка (клапаны должны держать расчетное давление).
4. Чистка радиатора:
   • Удаление насекомых, пуха, грязи и дорожной пыли с наружной поверхности сот радиатора (струей воды невысокого давления или мягкой щеткой).
   • Очистка внутренних поверхностей от накипи и отложений только во время плановой замены ОЖ с помощью промывки.

Параметр	Частота контроля/замены	Критичность для герметичности
Уровень ОЖ	Каждые 1-2 недели / перед длительной поездкой	Высокая (низкий уровень = перегрев, деформация)
Состояние ОЖ (визуально)	При проверке уровня	Высокая (старая ОЖ вызывает коррозию)
Полная замена ОЖ	Согласно регламенту (2-5 лет)	Высокая (потеря свойств = коррозия, накипь)
Внешняя чистка радиатора	1-2 раза в год / по мере загрязнения	Средняя (перегрев = рост давления)
Осмотр патрубков, швов, соединений	При ТО (раз в 10-15 тыс.км) / визуально при замене ОЖ	Очень высокая (прямое выявление течей)

Соблюдение этих правил позволяет вовремя выявить начинающиеся проблемы (например, микротрещины или размягчение патрубков) до их перерастания в серьезную течь. Особое внимание уделяется качеству антифриза: использование дешевых или неподходящих жидкостей, смешивание разных типов ОЖ, заправка обычной водой резко ускоряют коррозию алюминиевых и медных деталей радиатора, разрушают припой и приводят к необходимости пайки или замены узла.

Защита радиатора от механических повреждений на бездорожье

Эксплуатация автомобиля в условиях бездорожья многократно повышает риск механических повреждений радиатора охлаждения. Камни, ветки, неровности рельефа и глубокие колеи могут деформировать соты или пробить трубки, приводя к утечке антифриза и перегреву двигателя.

Предотвращение таких повреждений критически важно для безотказной работы системы охлаждения в экстремальных условиях. Своевременная установка специализированных защитных элементов существенно снижает вероятность дорогостоящего ремонта и незапланированных простоев.

Основные методы защиты

• Защитные сетки/решетки: Монтируются перед радиатором, перехватывают летящие камни и крупный мусор. Изготавливаются из стальной проволоки или алюминия.
• Стальные/алюминиевые бамперы (силовые): Конструкции с развитым поддоном и нижними дугами принимают на себя основные удары при наезде на препятствия.
• Дополнительные защитные листы (панцири): Устанавливаются под радиатором и моторным отсеком, предохраняют от контакта с кочками, пнями и глубоким грунтом.
• Перенаправление воздушных потоков (защитные юбки): Пластиковые или резиновые щитки за передним бампером снижают завихрения и попадание мусора в радиаторную решетку.

Критерии выбора защиты

Фактор	Важность	Примеры решений
Прочность материала	Высокая	Сталь 2-3 мм, авиационный алюминий
Конструкция креплений	Высокая	Интеграция с лонжеронами, усиленные кронштейны
Вентиляция сот	Средняя	Крупноячеистая сетка, перфорированные листы
Зазор от корпуса радиатора	Средняя	Минимум 20-30 мм для амортизации ударов

Эксплуатационные рекомендации

1. Регулярная очистка защиты: Удаляйте грязь, ветки и листву из ячеек сетки и поддона после каждого выезда.
2. Контроль крепежей: Проверяйте затяжку болтов и состояние кронштейнов перед сложными маршрутами.
3. Мониторинг температур: Следите за показаниями датчика ОЖ при установке плотных экранов в жару.
4. Дополнительная герметизация: Обрабатывайте кромки защитных листов антикором для предотвращения ржавчины.

Профилактическая промывка системы охлаждения

Регулярная промывка системы охлаждения предотвращает коррозию, минеральные отложения и засорение каналов радиатора. Накопление накипи и продуктов разложения антифриза ухудшает теплоотвод и провоцирует локальный перегрев, создавая условия для микротрещин и течей в тонкостенных трубках.

Загрязнения также снижают эффективность охлаждающей жидкости и ускоряют износ помпы. Промывка поддерживает расчетную производительность системы, минимизируя риски аварийного кипения двигателя и последующего ремонта радиатора.

Технология промывки

Процедура выполняется при плановой замене ОЖ с учетом рекомендаций производителя авто:

1. Слив старой жидкости через нижние пробки радиатора и блока цилиндров
2. Заливка промывочного состава:
   • Специализированные средства (Liqui Moly Kuhler-Reiniger)
   • Дистиллированная вода с лимонной кислотой (5-7%)
3. Цикл промывки:
   • Прогрев двигателя до рабочей температуры
   • Холостая работа 15-20 минут
   • Полный слив раствора при горячем двигателе
4. Контроль чистоты: Повтор цикла при сильном загрязнении до прозрачности сливаемой воды

Критические ошибки:

Использование каустической соды	Разъедает алюминиевые детали и уплотнители
Промывка холодного двигателя	Неэффективное удаление отложений
Применение водопроводной воды	Образование новой накипи при нагреве

После промывки обязательна прокачка системы для удаления воздушных пробок перед заливкой свежего антифриза. Интервалы процедуры: каждые 60-80 тыс. км или при визуальном загрязнении ОЖ.

Рекомендации по сезонной замене охлаждающей жидкости

Своевременная сезонная замена охлаждающей жидкости предотвращает коррозию внутренних каналов радиатора и двигателя, снижая риск образования течей. Старая жидкость теряет антикоррозийные свойства и смазывающую способность, что ускоряет износ помпы и повышает вероятность засорения тонких трубок радиатора.

Проводите замену осенью перед началом холодов или весной после зимнего периода. Используйте только тип жидкости, рекомендованный производителем автомобиля, избегая смешивания разных составов для исключения химических реакций, вызывающих образование осадка.

Порядок выполнения работ

1. Прогрейте двигатель до рабочей температуры для улучшения текучести старой жидкости.
2. Откройте сливные пробки радиатора и блока цилиндров (при наличии).
3. Слейте отработанную жидкость в подготовленную емкость, соблюдая экологические нормы утилизации.
4. Промойте систему дистиллированной водой (при сильном загрязнении – специальными составами) до чистоты выходящего потока.
5. Затяните сливные пробки с рекомендованным моментом.
6. Залейте новую охлаждающую жидкость через расширительный бачок, избегая образования воздушных пробок.

Критерии выбора жидкости:

• Соответствие допускам производителя авто (указаны в инструкции)
• Температура кристаллизации на 10-15°C ниже минимальных зимних температур региона
• Срок службы состава (обычно 2-5 лет)

Проверка после замены:	Прогрев двигателя до срабатывания вентилятора
Контроль уровня:	Через 2-3 дня эксплуатации (компенсация воздушных пузырей)

Список источников

При подготовке материала использовались специализированные технические руководства, практические пособия по ремонту автомобилей и профильные издания. Основное внимание уделялось источникам, содержащим проверенные методики диагностики и восстановления радиаторов.

Ниже представлен перечень ключевых источников, освещающих технологию пайки, особенности материалов и распространённые причины повреждений. Все указанные материалы опубликованы авторитетными издательствами и экспертами в области авторемонта.

Техническая литература и руководства

• Пособие по ремонту систем охлаждения ДВС (Государственный автотранспортный университет)
• Технология пайки цветных металлов в автосервисе – А.В. Колесников (издательство "Транспорт")
• Руководство по эксплуатации и обслуживанию радиаторов – Bosch Automotive Handbook
• Дефекты теплообменников двигателя: диагностика и устранение – Сборник технических статей НИИ Автопрома
• Справочник сварщика и паяльщика – В.И. Маслов (раздел "Ремонт алюминиевых радиаторов")

Видео: Лучший герметик радиатора за копейки. как устранить течь системы охлаждения двигателя


• Новые двигатели КамАЗ - модели, характеристики, детали

• Renault Kaptur автомат - владельцы рассказывают, характеристики, фотографии

• Вода из выхлопной трубы - норма или поломка?
