Теплые дворники своими руками - сделай за день!

Статья обновлена: 18.08.2025

Зимние дороги превращают обычные дворники в ледяные глыбы. Стекла покрываются наледью, видимость падает, а безопасность под угрозой.

Дорогие заводские решения доступны не всем. Существует альтернатива – самостоятельное создание системы подогрева стеклоочистителей.

Собрать эффективный обогрев дворников можно за пару часов, используя простые материалы и базовые навыки. Это надежная защита от обледенения в любые морозы.

Поиск и выбор подходящей нагревательной ленты

Основной критерий – мощность на погонный метр. Для эффективного таяния льда в умеренном климате достаточно 15-25 Вт/м. В регионах с суровыми зимами и частым обледенением выбирайте ленту мощностью 30-40 Вт/м. Убедитесь, что длина ленты соответствует длине рычага дворника (замерьте оба!).

Приоритет – качественная силиконовая изоляция. Она обеспечивает гибкость при минусовых температурах, устойчивость к влаге, УФ-излучению и механическим повреждениям. Проверьте наличие встроенного терморегулятора или датчика температуры в комплекте – это предотвратит перегрев и расплавление резинового очистителя.

Где искать и на что обратить внимание

• Специализированные магазины: Автоаксессуары, электротовары, строительные маркеты (отделы обогрева труб или теплых полов).
• Онлайн-площадки: Ozon, Wildberries, Яндекс.Маркет, специализированные автофорумы (проверяйте отзывы!).
• Ключевые параметры в описании:
  • Рабочее напряжение: 12V (автомобильная сеть).
  • Класс защиты: не ниже IP67 (полная пыленепроницаемость и защита от погружения в воду).
  • Температурный режим: минимум -30°C до +50°C и выше.
• Избегайте: Дешевых лент с ПВХ-изоляцией (дубеет на морозе, трескается), отсутствием термозащиты, сомнительных производителей без сертификатов.

Тип ленты	Плюсы	Минусы
Саморегулирующаяся	Автоматически меняет мощность на разных участках, меньше риск перегрева	Значительно дороже
Резистивная (постоянной мощности)	Доступная цена, простая конструкция	Требует обязательного терморегулятора, равномерность нагрева зависит от качества

Расчёт требуемой длины нагревательного элемента

Определите общую мощность нагрева. Для стандартного автомобиля рекомендуется 30-50 Вт на один дворник. Пример расчёта для двух щёток: 2 × 40 Вт = 80 Вт.

Рассчитайте сопротивление цепи по формуле: R = U² / P, где U = 12 В (напряжение бортовой сети). Для мощности 80 Вт: R = (12 × 12) / 80 = 1.8 Ом.

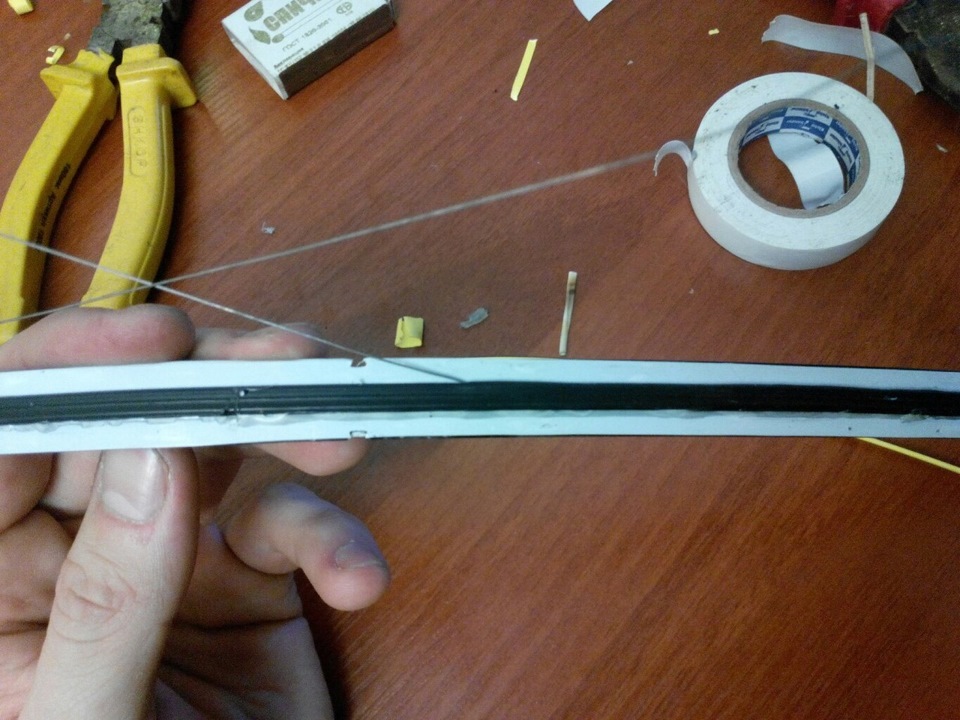

Параметры нихромовой проволоки

Используйте следующие характеристики материала:

• Удельное сопротивление нихрома (Х20Н80): 1.1 Ом·мм²/м
• Допустимая плотность тока: 8-12 А/мм²

Подберите диаметр проволоки (d) по силе тока:

1. Ток цепи: I = P / U = 80 / 12 ≈ 6.67 А
2. Требуемое сечение: S = I / j, где j = 10 А/мм² (безопасное значение). S = 6.67 / 10 = 0.667 мм²
3. Диаметр проволоки: d = 2 × √(S/π) = 2 × √(0.667/3.14) ≈ 0.92 мм (выбирайте ближайший стандартный – 1.0 мм)

Рассчитайте длину проволоки (L) по формуле: L = (R × S) / ρ, где ρ – удельное сопротивление:

• Для d=1.0 мм: S = π × (0.5)² ≈ 0.785 мм²
• L = (1.8 × 0.785) / 1.1 ≈ 1.28 метра

Проверьте распределение длины на дворники: по ~64 см на каждый. Равномерно закрепите проволоку зигзагом вдоль каркаса щётки, избегая перегибов.

Диаметр (мм)	Сечение (мм²)	Макс. ток (А)
0.5	0.196	1.96
0.8	0.503	5.03
1.0	0.785	7.85
1.2	1.131	11.31

Подготовка инструментов: паяльник и кусачки

Убедитесь, что паяльник исправен и имеет подходящую мощность (25-60 Вт). Проверьте наконечник: он должен быть чистым и без окислов. Подготовьте канифоль или флюс, а также припой типа ПОС-60 для соединения проводов. Рядом разместите влажную губку или специальную очистительную проволоку для своевременной очистки жала во время работы.

Кусачки должны быть острыми и способными перекусывать провода разного сечения. Проверьте режущие кромки – на них не должно быть зазубрин. Дополнительно подготовьте бокорезы или стриппер, если потребуется снимать изоляцию с кабелей. Убедитесь, что рукоятки инструментов не повреждены для безопасного использования.

Ключевые моменты при работе

• Безопасность: Работайте в проветриваемом помещении, используйте защитные очки.
• Подготовка паяльника: Включите и дождитесь прогрева, залудите жало перед началом пайки.
• Тест кусачек: Попробуйте перекусить старую проводку для оценки остроты.

Инструмент	Проверка	Действие при неполадке
Паяльник	Прогрев, состояние жала	Заменить/очистить наконечник
Кусачки	Острота режущих кромок	Заточить или заменить инструмент

Важно: Не используйте паяльник без подставки – это предотвратит возгорание и повреждение поверхностей. Все инструменты размещайте в зоне легкой досягаемости, но подальше от края стола.

Покупка термостойкого клея для изоляции

Критически важно выбрать клей, сохраняющий адгезию и эластичность при экстремальных зимних температурах (от -30°C до +80°C). Обычные составы растрескаются или отслоятся под воздействием нагревательного элемента и перепадов влаги.

Ищите специализированные автомагазины, строительные гипермаркеты или проверенные онлайн-площадки (например, Ozon, Wildberries, Exist). В поиске используйте ключевые запросы: "термостойкий клей для авто", "клей для обогрева стекла", "high temperature adhesive".

Ключевые критерии выбора:

• Температурный диапазон: Минимум -40°C ... +120°C в теххарактеристиках.
• Устойчивость к влаге и химикатам: Обязательна маркировка "водостойкий" или "резистентный к антиобледенителям".
• Адгезия к материалам: Должен надежно клеить резину (щетки), металл (нагреватель) и пластик (корпус).

Популярные типы составов:

Тип клея	Плюсы	Минусы
Силиконовый термостойкий	Гибкий, устойчив к вибрации	Долгое время полимеризации
Эпоксидный с металлическим наполнителем	Максимальная прочность	Требует точного смешивания
Автомобильный герметик-клей	Удобный тюбик, быстро схватывается	Может уступать в термостойкости

Проверяйте срок годности и целостность упаковки – просроченный клей теряет свойства. Для мелких ремонтов удобны одноразовые тюбики 20-50 мл. Наносится состав только на обезжиренную спиртом поверхность.

Выбор медного многожильного провода

Многожильный медный провод – оптимальный вариант для подключения нагревательных элементов дворников. Медь обеспечивает высокую электропроводность и минимальные потери энергии, а многопроволочная структура гарантирует необходимую гибкость и устойчивость к вибрациям при движении щёток. Это критично в условиях постоянных изгибов и механических нагрузок во время работы стеклоочистителей.

Обязательно используйте провод с термостойкой изоляцией, рассчитанной на температуру не менее +105°C. Изоляция должна быть влагозащищённой (маркировка IP67 или аналогичная) для сопротивления воде, реагентам и перепадам температур в подкапотном пространстве. Избегайте алюминиевых или одножильных проводов – они подвержены изломам и имеют большее сопротивление.

Ключевые параметры для подбора

Основной критерий – сечение жилы, определяемое мощностью нагревателей. Недостаточное сечение вызовет перегрев провода и риск возгорания. Рассчитайте общую мощность всех элементов (обычно 40-100 Вт на дворник) и используйте таблицу:

Суммарная мощность (Вт)	Минимальное сечение (мм²)
До 120	0.5
120–200	0.75
200–300	1.0
300–500	1.5

Рекомендуется брать сечение с запасом 20-30%. Дополнительные требования:

• Цвет изоляции: выбирайте контрастные цвета (красный/чёрный) для упрощения подключения к "+" и "-"
• Тип изоляции: предпочтителен силикон или качественный ПВХ с масло-бензостойкими свойствами
• Длина: учитывайте трассировку от источника питания до щёток + запас 15% на крепёж

Обязательно проверяйте маркировку на проводе: наличие сертификатов (РСТ, EAC), указание сечения, температуры и материала. Используйте только медные кабельные наконечники с изолирующими гильзами для надёжного контакта и защиты от коррозии в местах соединений.

Демонтаж штатных дворников с автомобиля

Перед началом работ убедитесь, что стекло автомобиля чистое, а дворники находятся в положении обслуживания (вертикально). Зафиксируйте их рукой, чтобы предотвратить неконтролируемое падение при откручивании креплений, которое может повредить лобовое стекло.

Подготовьте необходимые инструменты: рожковый ключ (чаще всего на 15 мм или 17 мм), плоскую отвертку и ветошь. При наличии пластиковых декоративных колпачков на гайках крепления аккуратно подденьте их отверткой, чтобы получить доступ к крепежному элементу.

1. Ослабление крепежной гайки: Наденьте ключ на гайку и плавно поверните против часовой стрелки. Если гайка "прикипела", обработайте резьбу проникающей смазкой WD-40 и выждите 5 минут.
2. Снятие дворника: После полного откручивания гайки снимите ее и фиксирующую шайбу. Аккуратно покачивайте основание дворника вверх-вниз, одновременно потягивая его вдоль оси вала. Не применяйте грубую силу – это может сломать крепление.
3. Извлечение вала: Когда кронштейн дворника освободится, медленно снимите его с вала привода. Немедленно верните оголенный вал в исходное положение до упора – это предотвратит случайный удар о стекло.

Тип крепления	Особенности демонтажа
Гайка (стандарт)	Требует ключа, часто скрыта под колпачком
Быстросъемный замок	Нажмите фиксатор и сдвиньте дворник по пазам
Кнопочный фиксатор	Отожмите пластиковую кнопку на держателе

Сразу после снятия протрите вал и резьбу крепежа ветошью, удаляя грязь и окислы. Убедитесь, что защитный колпачок гайки не потерян – он понадобится для обратной установки. Повторите процедуру для второго дворника.

Разборка корпуса щёток

Отсоедините резиновый очистительный элемент от металлической основы щётки, аккуратно потянув за фиксирующий язычок или выдвинув крепёжные клипсы. Снимите резиновую ленту полностью, сохраняя её целостность для возможной обратной сборки.

Оголите металлический каркас щётки и найдите продольный технологический шов на пластиковом корпусе. Внимательно осмотрите места соединения половинок корпуса – обычно они скреплены мелкими защёлками или пластиковыми штырями, впаянными в ответные отверстия.

Ключевые этапы вскрытия

• Защёлки: Поочерёдно подденьте тонкой отверткой или ножом 4-6 зажимов по периметру корпуса, начиная с центральных элементов. Прилагайте давление строго перпендикулярно, чтобы не сломать фиксаторы.
• Ультразвуковая сварка: Если корпус неразборный, аккуратно прорежьте шов строительным ножом по линии соединения, углубляясь не более чем на 1 мм. Избегайте деформации посадочных мест для пружин.
• Скрытые винты: Проверьте наличие заглушек на торцах – под ними могут находиться миниатюрные шурупы (характерно для премиальных моделей).

Тип крепления	Инструмент	Риск повреждения
Защёлки	Плоская отвёртка 3 мм	Высокий (поломка фиксаторов)
Ультразвуковая сварка	Строительный нож	Критический (раскол корпуса)
Винты под заглушками	Шестигранник 1.5 мм	Низкий

После разделения половинок извлеките внутреннюю металлическую пластину-основание вместе с пружинным механизмом. Запомните позиционирование всех компонентов – для фиксации используйте фотосъёмку каждого этапа. Удалите заводскую смазку с шарниров ветошью перед модификацией.

Обезжиривание металлического каркаса дворника

Тщательно очистите металлическую поверхность каркаса от видимых загрязнений, пыли и остатков старой резины щеткой или сухой ветошью. Убедитесь, что рабочая зона полностью доступна для обработки, особенно в местах будущего крепления нагревательного элемента.

Приготовьте обезжиривающий состав: подойдет спирт, ацетон, уайт-спирит или специальный автомобильный обезжириватель. Наденьте резиновые перчатки и обеспечьте хорошую вентиляцию помещения во избежание вдыхания паров.

Технология обработки

Смочите безворсовую салфетку или чистую ветошь выбранным растворителем. Активно протрите весь металлический каркас, уделяя особое внимание:

• Стыкам и внутренним углам конструкции
• Зонам крепления пружин
• Поверхности под будущий нагревательный элемент

Меняйте салфетку по мере загрязнения. Повторяйте протирание до тех пор, пока ткань после контакта с металлом останется чистой – это признак полного удаления масляных следов. Не допускайте попадания растворителя на резиновую часть дворника!

Дождитесь полного испарения остатков обезжиривателя (5-10 минут). Проверьте качество обработки: поверхность должна быть абсолютно сухой, гладкой на ощупь без липкости или жирных разводов. Только после этого переходите к монтажу нагревательной системы.

Резка нагревательной ленты по размеру каркаса

Тщательно замерьте длину каркаса стеклоочистителя штангенциркулем или гибкой рулеткой, учитывая изгибы в зоне крепления. К полученному значению добавьте 1-2 см технологического запаса для безопасного монтажа – точную длину позже скорректируете при фиксации.

Разложите нагревательную ленту на ровной поверхности токопроводящими дорожками вверх. Найдите заводские метки разреза (обычно пунктирные линии или пиктограммы ножниц), расположенные через каждые 2.5-5 см. Категорически запрещено резать в произвольных местах – это гарантированно повредит углеродные нити.

Пошаговый алгоритм резки

1. Отмерьте требуемую длину, совместив последнюю метку разреза с контрольной точкой замера
2. Зафиксируйте ленту металлической линейкой вдоль линии отреза
3. Острыми ножницами (подойдут маникюрные или садовый секатор) выполните один точный рез перпендикулярно краю
4. Проверьте целостность контактных площадок на обоих концах отрезка

Критические требования безопасности:

• Отключайте ленту от источника питания при любых манипуляциях
• Используйте диэлектрические перчатки при работе с лентами мощностью >40 Вт/м
• Контролируйте отсутствие заусенцев на медных контактах

Тип ленты	Максимальная длина сегмента	Шаг резки
12V/24V (автомобильная)	1.5 метра	3-5 см
220V (бытовая)	0.8 метра	2.5-3 см

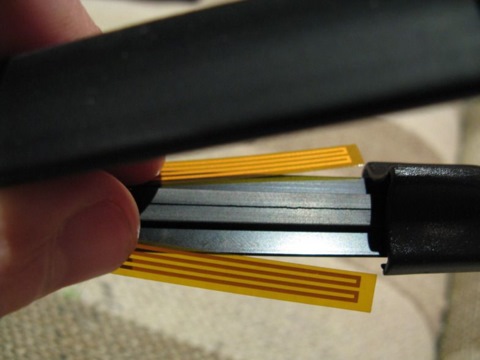

Фиксация нагревателя на каркасе суперклеем

Тщательно обезжирьте поверхность каркаса дворника и нагревателя спиртом или ацетоном. Нанесите суперклей тонкой полоской или точечно по периметру нагревательного элемента, избегая излишков. Сразу совместите детали по заранее размеченным позициям.

Сильно прижмите нагреватель к каркасу на 30-60 секунд без смещений. Фиксируйте детали струбциной или резинками на 5-7 минут для первичного схватывания. Избегайте нагрузок на склеенную зону первые 2 часа.

Ключевые рекомендации

• Используйте цианоакрилатный клей с температурным диапазоном от -40°C до +120°C
• Наносите клей только на сухие поверхности при температуре выше +10°C
• Работайте в проветриваемом помещении с нитриловыми перчатками

Этап	Время фиксации	Важно!
Ручное прижатие	30-60 сек	Без смещения деталей
Механическая фиксация	5-7 мин	Струбцина/стяжки
Первичное отверждение	2 часа	Исключить вибрацию

Проклейка стыков термостойким силиконом

После установки нагревательных элементов критически важно герметизировать все технологические отверстия и стыки. Влага, проникающая внутрь конструкции, вызывает коррозию контактов и приводит к короткому замыканию. Термостойкий силикон создаёт водонепроницаемый барьер, устойчивый к перепадам температур при работе обогрева.

Используйте исключительно автомобильный термостойкий силикон (выдерживает от -40°C до +250°C). Обычный герметик деградирует от нагрева и вибрации, теряя защитные свойства. Избегайте попадания состава на резиновую часть ленты стеклоочистителя – это снижает эластичность.

Пошаговая технология нанесения

1. Обезжирьте поверхности: протрите стыки ветошью с изопропиловым спиртом.
2. Нанесите силикон:
   • Срежьте носик тубы под углом 45°
   • Заполните швы тонким слоем (толщиной 2-3 мм)
   • Особое внимание уделите точкам входа проводов и соединениям деталей корпуса
3. Сформируйте шов: смочите палец водой и аккуратно разгладьте состав.
4. Просушите: оставьте конструкцию на 24 часа при +20°C до полной полимеризации.

Ошибка	Последствие	Профилактика
Неполное заполнение зазоров	Проникновение воды под изоляцию	Использование монтажного пистолета с тонким носиком
Преждевременная установка дворников	Отслоение герметика	Контроль времени полимеризации по инструкции производителя

Важно: излишки незатвердевшего силикона удаляйте салфеткой с уайт-спиритом. После полимеризации избыток срезайте канцелярским ножом, чтобы не создавать зоны для накопления грязи.

Изоляция нагревателя термоусадкой

Наденьте термоусадочную трубку на подготовленный нагревательный элемент (например, нихромовую проволоку или фольгу), полностью закрывая металлические части. Убедитесь, что трубка выступает за края нагревателя минимум на 1 см с каждой стороны для надежной герметизации.

Прогрейте термоусадку равномерно по всей длине строительным феном или зажигалкой (с осторожностью), избегая открытого пламени. Наблюдайте, как материал сжимается, плотно обтягивая поверхность и образуя монолитную влагозащитную оболочку.

Ключевые моменты процесса

При работе соблюдайте следующие требования:

• Диаметр трубки должен быть на 20-30% больше сечения нагревателя до усадки
• Используйте термоусадку с клеевым слоем для полной гидроизоляции
• Минимальная температура усадки: 120°C (проверяйте маркировку на изделии)

Материал термоусадки	Рекомендуемая толщина	Особенности
ПВХ	1.5-2 мм	Бюджетный вариант, средняя термостойкость
Полиолефин с клеем	2-3 мм	Герметичный шов, устойчивость к перепадам температур

Контроль качества: после остывания проверьте отсутствие пузырей воздуха и морщин – поверхность должна быть абсолютно гладкой. Особое внимание уделите торцевым участкам, где трубка контактирует с проводом.

Пайка проводов питания к концам ленты

Перед пайкой зачистите концы медных дорожек на ленте (около 5 мм) и проводов питания (7-10 мм) мелкой наждачкой. Обезжирьте контакты спиртом или растворителем для улучшения адгезии припоя.

Нанесите тонкий слой флюса на зачищенные участки ленты и проводов. Прогрейте паяльником (мощность 25-40 Вт) контактную площадку ленты 2-3 секунды, затем подайте припой (ПОС-60) до образования аккуратной капли. Аналогично залудите конец провода.

Этапы соединения

1. Приложите залуженный провод к контактной площадке ленты (плюс к «+», минус к «-»)
2. Капните флюс на место соединения
3. Касанием паяльника расплавьте припой на проводе и ленте одновременно
4. Дождитесь растекания состава и уберите паяльник, удерживая провод неподвижно 5 секунд

Важные нюансы: Не допускайте перегрева ленты (максимум 3-4 секунды контакта с паяльником). Используйте термоусадку для изоляции каждого соединения перед подключением к блоку питания. Проверьте мультиметром отсутствие КЗ между соседними дорожками после пайки.

Ошибка	Последствие
Холодная пайка	Ненадёжный контакт, искрение
Перегрев ленты	Отслоение токопроводящих дорожек

Защита пайки гидроизоляционной лентой

После пайки проводов к нагревательным элементам необходимо обеспечить полную герметизацию контактов от влаги. Обработайте зону соединения обезжиривателем (например, изопропиловым спиртом) и дождитесь испарения состава. Это гарантирует надежное сцепление ленты с поверхностью.

Отрежьте фрагмент термоусадочной или специализированной гидроизоляционной ленты (типа 3M Scotchkote) с запасом 1.5–2 см с каждой стороны от точки пайки. Равномерно оберните соединение, избегая складок и пузырей воздуха. Для многослойной защиты нанесите 2–3 витка с 50% перехлестом.

Этапы усиления защиты

1. Прогрев феном: направьте струю горячего воздуха (80–100°C) на ленту, двигая феном вдоль обмотки. Материал должен равномерно сжаться, плотно обтягивая соединение.
2. Проверка герметичности: сожмите изолированный участок пальцами – поверхность должна быть гладкой, без зазоров.
3. Дополнительная обработка: нанесите силиконовый герметик на торцы ленты для блокировки капиллярного подсоса влаги.

Важно: избегайте перегрева ленты – почернение или пузыри указывают на повреждение изоляции. Используйте только термостойкие материалы, сохраняющие эластичность при -40°C.

Укладка проводов вдолб рычага дворника

Проведите нагревательный кабель от основания рычага к щётке, предварительно зачистив изоляцию на контактах. Используйте медный многожильный провод в термостойкой оболочке сечением 1-1.5 мм², проложив две параллельные линии по всей длине металлической части рычага для равномерного прогрева.

Фиксируйте провод к рычагу через каждые 5-7 см черными пластиковыми стяжками или термостойкой стекловолоконной изолентой, избегая натяжения и перегибов. Обязательно оставьте петлю длиной 3-4 см у шарнирного узла для компенсации движения дворника, закрепив её Z-образным изгибом.

Ключевые правила монтажа

• Изоляция стыков: Места соединений пропаяйте и закройте термоусадкой с клеевым слоем
• Защита от трения: На участках контакта с пружиной наденьте гофру или силиконовую трубку
• Направление укладки: Ведите провод по внутренней стороне рычага (обращённой к стеклу)

Материал	Назначение	Альтернатива
Стяжки нейлоновые	Крепление к рычагу	Алюминиевые хомуты
Термолента	Изоляция соединений	Холодная сварка

При прокладке через фиксатор щётки просверлите в пластиковом держателе отверстие Ø3 мм, защитив края резиновым кембриком. Категорически запрещено крепить провода поверх возвратной пружины или в зоне её касания – это приведёт к перетиранию жил при работе дворника.

Крепление проводов пластиковыми хомутами

Пластиковые хомуты – оптимальное решение для надёжной фиксации нагревательных кабелей на щётках стеклоочистителей. Их невысокая стоимость, влагостойкость и простота применения делают процесс монтажа максимально быстрым и доступным даже новичкам. Правильное крепление исключает трение проводов о элементы кузова и их повреждение во время движения дворников.

Используйте хомуты с нержадеющим металлическим сердечником (нейлоновые) для долговечности в условиях перепадов температур и влажности. Диаметр подбирайте с запасом, учитывая толщину кабеля в изоляции и место крепления – обычно достаточно 2.5-4 мм. Всегда оставляйте небольшой люфт для компенсации вибраций, но без провисания проводов.

Порядок работ

1. Прокладка кабеля: Проложите провод вдоль металлической основы щётки от нагревательного элемента к поворотному рычагу.
2. Фиксация хомутами:
   • Затяните хомут в месте выхода провода из корпуса обогревателя.
   • Закрепите провод через каждые 5-7 см по длине рычага щётки.
   • Дополнительно зафиксируйте кабель возле шарнирного соединения дворника.
3. Обрезка излишков: Откусите концы хомутов кусачками, оставив 1-2 мм для предотвращения самопроизвольного ослабления.

Важно: Избегайте перетягивания, чтобы не передавить изоляцию! Кабель должен лежать параллельно рычагу, без перегибов и натяжения в крайних положениях дворника. Используйте термоусадочную трубку в местах контакта провода с острыми кромками металла.

Сборка корпуса щётки после модификации

Проверьте корректность укладки нагревательного элемента: спираль должна равномерно распределяться вдоль каркаса щётки без перегибов или натяжения, контакты обязаны выходить в зону крепления рычага. Убедитесь в отсутствии зазоров между термопрокладкой и стеклом, при необходимости подрежьте изоляцию.

Аккуратно совместите половинки корпуса, избегая смещения внутренних компонентов. Нанесите тонкий слой герметика по периметру стыка для защиты от влаги, используя составы типа силиконового RTV (пример: ABRO 510). Исключите попадание состава на контактные группы и подвижные элементы привода.

Фиксация и тестирование

Стяните корпус оригинальными защёлками или винтами в последовательности, указанной в схеме производителя. Для усиления соединения нанесите водостойкий клей в местах, обозначенных красным:

Зона крепления	Рекомендуемый клей	Время фиксации
Шарнирный узел	3M Scotch-Weld	15 мин
Кабель-канал	Loctite 406	10 мин

1. Проверка герметичности
   • Опустите щётку в ёмкость с водой на 5 минут
   • Просушите контакты сжатым воздухом
2. Контроль работы нагрева
   • Подайте напряжение 12V на контакты
   • Через 3 минуты проверьте термометром температуру стекла (норма: +40-50°C)

При выявлении протечек немедленно отключите питание, разберите корпус и повторите герметизацию стыков. Убедитесь, что провода не пережимаются при движении рычага.

Прокладка проводки через резиновый уплотнитель

Выберите место входа проводов через уплотнитель стекла: оптимально – ближе к стойке лобового стекла, где уплотнитель менее подвержен деформации. Тщательно очистите зону от грязи и обезжирьте спиртовым раствором для улучшения адгезии герметика.

Сделайте аккуратный надрез в уплотнителе острым монтажным ножом под углом 45° к плоскости стекла. Длина разреза должна соответствовать диаметру провода с небольшим запасом – это минимизирует зазор и предотвратит протечки. Не прорезайте резину насквозь, чтобы сохранить целостность внутреннего слоя.

Этапы герметизации и фиксации

Проденьте провод через разрез, используя пластиковую монтажную ленту или проволоку в качестве протяжки. Убедитесь, что изоляция не повреждена, а провод лежит без натяжения. Заполните разрез и зону вокруг провода автомобильным силиконовым герметиком (например, Henkel Teroson), уделяя внимание:

• Равномерному распределению состава внутри разреза
• Образованию защитного слоя поверх резины (толщиной 2-3 мм)
• Отсутствию пустот у основания провода

После нанесения герметика немедленно протрите провод сухой салфеткой, удаляя излишки. Фиксируйте кабель стяжками к штатной проводке вдоль стойки, избегая контакта с подвижными элементами стеклоподъемников. Полное отвердение герметика происходит через 24 часа – в этот период не мойте автомобиль и не допускайте механических нагрузок на уплотнитель.

Определение точки подключения к прикуривателю

Прикуриватель – стандартный источник 12V в салоне автомобиля, идеально подходящий для запитки дворников с подогревом малой мощности. Его клеммы напрямую соединены с аккумулятором через предохранитель, что обеспечивает стабильное напряжение без вмешательства в штатную электропроводку.

Точное расположение гнезда варьируется: чаще всего оно находится на центральной консоли, под панелью приборов или между передними сиденьями. Перед подключением визуально проверьте целостность разъема и отсутствие загрязнений, способных нарушить контакт.

Ключевые шаги для идентификации контактов

Для безопасного подключения выполните следующие действия:

1. Отключите зажигание и извлеките все устройства из прикуривателя.
2. Снимите декоративную накладку гнезда, поддев её пластиковой картой.
3. Определите полярность:
   • Центральный штырь – всегда «+».
   • Боковые лепестки корпуса – «−» (масса).

Используйте мультиметр в режиме «постоянное напряжение 20V» для подтверждения:

Контакт	Показания при включенном зажигании
Центральный штырь (+) → Боковой лепесток (−)	12.6–14.4V
Центральный штырь (+) → Кузов авто	12.6–14.4V

Важно! Убедитесь, что номинал предохранителя прикуривателя (обычно 10–25А) превышает потребляемый ток нагревательных элементов. Данные указываются в инструкции к комплекту дворников или рассчитываются по формуле: Мощность (Вт) / 12V.

Монтаж кнопки включения на приборную панель

Определите удобное и доступное место на приборной панели или панели управления для установки кнопки. Просверлите отверстие соответствующего диаметра, используя коронку или ступенчатое сверло, соблюдая осторожность, чтобы не повредить элементы за панелью. Обработайте края отверстия от заусенцев.

Подготовьте кнопку, оснащенную подсветкой (обычно 12V), имеющую минимум три контакта: питание (12V+), выход на нагрузку (к реле), землю (-). Проверьте ее работоспособность мультиметром в режиме прозвонки перед установкой.

Подключение проводов

Проденьте подготовленный жгут из трех проводов (рекомендуется сечение 0.75-1.5 мм²) с запасом длины через технологическое отверстие в панели к месту установки кнопки:

• Питание (12V+): Соедините с проводом, идущим от предохранителя в монтажном блоке. Используйте предохранитель номиналом 5-10А, установленный на плюсовой шине после замка зажигания (ACC или IGN).
• Нагрузка (OUT): Подключите к управляющему контакту силового реле стеклоочистителей (контакт 85 или 86).
• Земля (-): Присоедините к надежному кузовному болту (-) или штатному минусу приборной панели. Подсветка кнопки загорится при включении габаритов/ближнего света.

Надежно зафиксируйте кнопку в отверстии с помощью штатной пластиковой гайки или фиксирующих усиков. Убедитесь, что кнопка встала ровно и не проваливается. Аккуратно уложите провода за панелью, избегая натяжения и острых кромок, закрепите их пластиковыми хомутами.

Цвет провода*	Назначение	Куда подключать
Красный	Питание +12V	Через предохранитель к ACC/IGN
Синий/Черный	Выход (OUT)	Управляющий контакт реле (85/86)
Черный/Коричневый	Земля (-)	Кузов (масса)

*Цвета могут отличаться, всегда сверяйтесь с маркировкой кнопки!

Установка реле на 12В в подкапотном пространстве

Выберите место для крепления реле в подкапотном пространстве, защищенное от прямого попадания воды, грязи и источников тепла (например, на крыле за фарой или на перегородке моторного щита). Используйте пластиковые хомуты или кронштейн для надежной фиксации корпуса реле, исключающей вибрацию при движении автомобиля.

Перед подключением убедитесь, что цепь управления (контакт 86) обесточена. Подсоедините силовой провод от аккумулятора (через предохранитель 10-15А) к клемме 30 реле. Нагрузку (провода к нагревательным элементам стеклоочистителей) подключите к выходной клемме 87 реле.

Схема подключения реле

Клемма реле	Назначение
30	Питание +12В от АКБ (через предохранитель)
85	"Земля" (на кузов)
86	Управляющий +12В (от выключателя в салоне)
87	Нагрузка (нагреватели дворников)

Обязательные шаги:

1. Зачистите изоляцию проводов на 8-10 мм, используйте термоусадочные трубки или изоленту для герметизации соединений
2. Провод к клемме 85 подключите к ближайшей штатной точке массы кузова (очистите краску в месте контакта)
3. Управляющий провод (клемма 86) проложите через технологическое отверстие в моторном щите в салон к выключателю
4. Проверьте отсутствие короткого замыкания мультиметром перед подачей питания

Рекомендация: Установите дополнительный предохранитель как можно ближе к плюсовой клемме АКБ. Используйте медные провода сечением не менее 1.5 мм² для силовой цепи (30-87) и 0.75 мм² для управляющей (85-86). После монтажа протестируйте работу цепи, включив подогрев при заглушенном двигателе.

Подключение предохранителя в цепь питания

Предохранитель критически важен для защиты проводки и элементов обогрева от перегрузок и коротких замыканий. Его всегда устанавливают максимально близко к источнику питания (плюсовой клемме АКБ или блоку предохранителей), разрывая «+» провод перед нагрузкой.

Выбирайте номинал на 10-15% выше максимального тока дворников (например, 10А для стандартных лент). Используйте влагозащищённые колбы с плавкой вставкой – они надёжнее «жучков». Обязательно изолируйте соединения термоусадкой.

Порядок подключения:

1. Обрежьте плюсовой кабель от источника питания.
2. Зачистите концы провода на 8-10 мм.
3. Подсоедините вход предохранителя к источнику питания.
4. Выход предохранителя подключите к нагревательным элементам.
5. Надёжно зафиксируйте колбу вдали от подвижных деталей.

Важно: Никогда не заменяйте штатный предохранитель авто! Подключайтесь только через дополнительную цепь с собственным предохранителем.

Соединение проводов через клеммные колодки

Клеммные колодки – оптимальное решение для безопасного подключения нагревательных элементов дворников к бортовой сети. Они исключают необходимость пайки и обеспечивают надежный контакт даже при вибрациях, характерных для автомобиля.

Используйте колодки с изолятором, рассчитанные на ток от 10 А и напряжение 12 В. Для монтажа потребуются только нож для зачистки проводов и отвертка. Избегайте дешевых пластиковых моделей – выбирайте керамические или термостойкие варианты.

Пошаговая инструкция

1. Зачистите концы проводов от нагревателя и бортовой сети на 5-7 мм
2. Ослабьте винты в клеммных разъемах колодки
3. Вставьте провод от нагревателя в одно отверстие, кабель питания – в соседнее
4. Равномерно затяните винты без чрезмерного усилия
5. Проверьте фиксацию: аккуратно потяните за провода

Критические нюансы:

• Обязательно изолируйте колодку термоусадкой
• Располагайте соединение вдали от движущихся частей стеклоочистителя
• Используйте колодки с защитой от влаги (IP65 или выше)

Параметр	Значение
Минимальное сечение провода	1.5 мм²
Диаметр зажима	до 4 мм
Цветовая маркировка	Красный – питание, черный – земля

После подключения протестируйте систему при включенном зажигании. Отсутствие искрения и нагрева колодки подтвердит правильность монтажа. Для дополнительной защиты обработайте соединение силиконовым герметиком.

Изоляция оголённых контактов термотрубкой

Термотрубка – термоусаживаемый изоляционный материал, который под воздействием температуры сжимается и герметично обтягивает соединение. Она обеспечивает защиту от влаги, короткого замыкания и механических повреждений, что критично для работы дворников в зимних условиях.

Перед началом работ отключите питание системы обогрева. Подберите термотрубку с коэффициентом усадки 2:1 или 3:1, чтобы после нагрева она плотно обхватила соединение. Диаметр должен быть на 20-30% больше сечения оголённого участка до усадки.

Технология изоляции

1. Отрежьте трубку с запасом 1-1.5 см с каждой стороны контакта
2. Наденьте отрезки на провода до соединения клемм
3. Произведите обжим или пайку контактов
4. Сдвиньте трубку на место соединения
5. Равномерно прогрейте феном (150-200°C) или аккуратно зажигалкой

Ошибка	Последствие	Решение
Недостаточный нагрев	Неплотное прилегание	Повторный прогрев
Перегрев	Деформация трубки	Замена отрезка
Смещение при нагреве	Оголённые участки	Фиксация пинцетом

Контроль качества: После усадки проверьте отсутствие пузырей воздуха и равномерность обтяжки. Трубка не должна проворачиваться на проводе. Для дополнительной герметизации края можно обработать силиконовым герметиком.

Установка модифицированных дворников на автомобиль

Подготовьте модифицированные дворники, убедившись в целостности нагревательных элементов и изоляции проводов. Проверьте соответствие креплений вашей модели автомобиля, при необходимости адаптируйте соединители.

Очистите места установки на кузове и лобовом стекле от грязи. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания во время подключения электропроводки.

1. Снимите штатные дворники: отщелкните фиксаторы креплений, аккуратно потянув рычаги вверх.
2. Установите модифицированные элементы: зафиксируйте нагревательные дворники на шарнирах до характерного щелчка.
3. Проложите проводку:
   • Вдоль стоек лобового стекла под резиновым уплотнителем
   • Через технологические отверстия в моторном отсеке
   • С обязательной фиксацией пластиковыми хомутами каждые 15 см

Подключение к электросети

Этап	Действие	Важно!
1	Подсоедините красный провод к предохранителю прикуривателя (через адаптер Add-a-Circuit)	Сечение провода ≥1.5 мм²
2	Черный провод закрепите на кузовной массе болтом	Зачистите контактную площадку
3	Установите реле времени (таймер) в монтажный блок	Максимальное время работы: 15 мин

После подключения восстановите подачу питания с АКБ. Проверьте нагрев элементов в тестовом режиме, контролируя отсутствие искрения. Убедитесь в равномерном прогреве всей поверхности щеток.

Проверка свободного хода щёток по стеклу

Установите дворники в рабочее положение и приложите их к сухому стеклу без включения обогрева. Возьмитесь за каркас каждой щётки в месте крепления рычага и попытайтесь переместить её вручную вдоль стекла. Движение должно происходить плавно, без рывков и заметного сопротивления.

Обратите внимание на равномерность прилегания резиновой ленты по всей длине стекла: зазоры или подклинивание указывают на проблемы. Особенно тщательно проверьте зоны изгибов лобового стекла – здесь чаще всего возникает избыточное трение.

Критерии корректной работы

• Лёгкость скольжения: усилие для ручного перемещения не должно превышать 200-300 грамм
• Отсутствие "мёртвых зон": полное прилегание резины на прямых и выпуклых участках
• Тишина при движении: скрипы или щелчки сигнализируют о заедании

Проблема	Причина	Решение
Тугое перемещение	Деформация каркаса, загрязнение направляющих	Правка кронштейна, очистка спиртом
Отрыв кромки от стекла	Износ пружин рычага, перекос крепления	Замена пружин, регулировка угла установки

При выявлении отклонений обязательно устраните их до монтажа нагревательных элементов – усиленное трение приведёт к перегреву проводки и быстрому выходу щёток из строя. Дополнительно протрите стекло обезжиривателем: масляная плёнка искажает результаты проверки.

Тестирование нагрева при включенном двигателе

Запустите двигатель автомобиля и активируйте питание дворников через установленный выключатель. Контролируйте температуру резиновых элементов термометром или тактильно через 5-7 минут работы. Оптимальный нагрев – 40-60°C (резина теплая, но не обжигающая).

Проверьте равномерность прогрева по всей длине щетки, особое внимание уделяя стыкам и зоне крепления. Убедитесь, что потребляемый ток соответствует расчетному (мультиметр в разрыве цепи), а провода и клеммы не нагреваются сверх нормы.

Критерии успешной проверки

• Стабильность температуры: отсутствие перегрева после 15 минут работы
• Равномерность: разница нагрева между краями и центром ≤10°C
• Безопасность: отсутствие искрения, плавления изоляции или запаха гари

Параметр	Норма	Метод проверки
Потребляемый ток	2.5-4А (для пары)	Последовательное подключение амперметра
Напряжение на клеммах	≥12.5В	Параллельное подключение вольтметра
Скорость нагрева	≥30°C за 3 мин	Инфракрасный пирометр

При отклонениях немедленно отключите питание. Проверьте: плотность контактов в термоусадочных трубках, соответствие сечения проводов нагрузке, отсутствие КЗ на корпус. Повторное тестирование проводите только после устранения неполадок.

Контроль температуры термопарой

Термопара служит ключевым элементом для точного мониторинга температуры в зоне контакта нагревательной ленты со стеклом. Она генерирует электрическое напряжение, пропорциональное разнице температур между спаем (измерительным концом) и холодными концами, подключенными к измерительному прибору. Для дворников критично контролировать диапазон 40–60°C, чтобы избежать повреждения стекла или резины.

Спай термопары фиксируется термостойким клеем непосредственно на нагревательный элемент или прижимается к стеклу рядом с ним. Холодные концы подключаются к цифровому терморегулятору, который анализирует сигнал и корректирует подачу питания на греющую ленту. Это предотвращает перегрев при резких изменениях погоды и обеспечивает стабильную работу системы.

Порядок интеграции термопары

Тип термопары: Для дворников подходят хромель-алюмелевые (тип K) датчики с диапазоном -50°C до +250°C и быстрым откликом.

1. Зачистите изоляцию на концах термопары на 5–7 мм
2. Подсоедините провода к клеммам терморегулятора согласно схеме (плюс/минус)
3. Закрепите измерительный спай на стекле:
   • Очистите поверхность спиртом
   • Нанесите термоклей (например, HTCP-800)
   • Прижмите спай к стеклу на 2–3 минуты
4. Проверьте герметичность места установки силиконовым герметиком

Параметр	Значение	Примечание
Точность	±1.5°C	Достаточно для резины/стекла
Время отклика	0.5–3 сек	Зависит от толщины спая
Длина провода	1–2 м	С запасом для открывания капота

Важно: Избегайте перегибов провода термопары – это вызывает погрешности. При настройке терморегулятора установите гистерезис 3–5°C для уменьшения циклов включения/выключения.

Замер времени оттаивания льда

Для объективной оценки эффективности самодельной системы подогрева стеклоочистителей критически важно провести замер времени, необходимого для полного оттаивания ледяного нароста. Этот тест позволяет понять практическую применимость решения в реальных зимних условиях.

Процедура замера требует создания стандартизированных условий. На подготовленное, чистое стекло наносится слой воды равномерной толщины (например, 3-5 мм), после чего стекло выставляется на мороз до полного замерзания воды в лед. Точное измерение температуры окружающего воздуха во время теста является обязательным.

Процедура проведения замера

Последовательность действий:

1. Включите подачу питания на нагревательные элементы дворников.
2. Одновременно с включением запустите секундомер.
3. Визуально контролируйте процесс таяния льда по всей длине рабочей поверхности щетки.
4. Зафиксируйте время на секундомере в момент, когда лед полностью превратится в воду и щетка сможет свободно двигаться по стеклу без остаточного сопротивления.
5. Повторите тест минимум 3 раза для усреднения результатов и исключения случайных погрешностей.

Ключевые факторы, влияющие на результат:

• Толщина льда: Чем толще слой, тем дольше время оттаивания.
• Температура воздуха: Чем ниже температура, тем больше энергии требуется для нагрева и таяния.
• Мощность нагревательных элементов: Зависит от типа и длины используемого греющего кабеля/пленки и подаваемого напряжения.
• Качество контакта: Плохой тепловой контакт между нагревателем и резиновой лентой щетки значительно снижает эффективность.

Ориентировочные результаты: (Важно: показатели сильно зависят от конкретной реализации!)

Толщина льда (мм)	Температура (°C)	Ориентировочное время оттаивания (мин)
2-3	-5 ... -10	2-5
3-5	-10 ... -15	5-10
5-7	-15 ... -20	10-20+

Примечание: Время указано для систем с греющим кабелем ~10-15 Вт/м на одну щетку при напряжении 12В. Использование менее мощных элементов (например, графитовых дорожек) или более экстремальные условия (-25°C и ниже, толстый лед) могут увеличить время оттаивания в разы.

ВАЖНО: Безопасность при тестировании! Никогда не проводите замеры времени оттаивания на стекле, установленном на автомобиле и подключенном к бортовой сети, если дворники механически не отключены от привода! Включение подогрева при работающем приводе стеклоочистителя может привести к поломке механизма, проводов или травме.

Дополнительная герметизация мест прохода проводов

После прокладки кабелей через штатные резиновые гофры дверей критически важно изолировать точки входа проводов от влаги. Даже плотное прилегание уплотнителя не гарантирует полной защиты – микрощели со временем пропускают воду, вызывая окисление контактов и коррозию.

Основная задача – создать эластичный барьер вокруг каждого проводника, сохраняющий целостность при вибрациях и перепадах температур. Игнорирование этого этапа приводит к коротким замыканиям и выходу нагревательных элементов из строя в межсезонье.

Способы герметизации

• Автомобильный герметик (типа "Жидкая резина"):
  • Обезжирьте область вокруг провода спиртом
  • Нанесите состав тонким слоем по периметру входа
  • Утопите кабель в герметике для формирования "воротника"
• Термоусадочная трубка с клеевым слоем:
  • Наденьте трубку на провод до монтажа
  • После протяжки прогрейте феном до усадки и активации клея
• Комбинированный метод:
  1. Пропустите провод через резиновую втулку (подходящую по диаметру)
  2. Заполните полость силиконовым герметиком
  3. Поверх установите термоусадку с заходом на уплотнитель двери

Материал	Долговечность	Сложность
Автомобильный герметик	3-5 лет	★☆☆
Клеевая термоусадка	7+ лет	★★☆
Силикон + втулка	10+ лет	★★★

Важно: избегайте жёстких фиксаций – подвижность провода в герметизирующем слое предотвращает перетирание. Контролируйте изоляцию каждые 2 года: силикон теряет эластичность при экстремальных температурах.

Фиксация проводов в подкапотном пространстве

Надежная фиксация проводки – обязательное условие безопасности и долговечности системы. Неподвижно закрепленные провода исключают перетирание об острые кромки кузова, трение о подвижные элементы двигателя и случайное отсоединение клемм при вибрациях.

Используйте только специализированные автомобильные хомуты (нейлоновые стяжки с фиксатором или металлические в термоусадке), пластиковые клипсы и кронштейны, устойчивые к высоким температурам, влаге, маслам и химическим реагентам. Никогда не применяйте изоленту или скотч как основной крепеж – они быстро отклеятся.

Порядок работ и материалы

Ключевые этапы фиксации:

1. Прокладка маршрута: Проложите провода параллельно штатным жгутам, выбирая путь вдали от горячих поверхностей (выпускной коллектор, турбина), вращающихся деталей (ремень ГРМ, шкивы) и острых кромок.
2. Подготовка точек крепления: Очистите поверхности кузова/агрегатов в местах установки клипс или хомутов от грязи и масла для надежного сцепления.
3. Крепление хомутами:
   • Проденьте нейлоновый хомут в штатное отверстие на кузове/агрегате или установите пластиковую клипсу (на липучке или защелке).
   • Пропустите провод(а) через хомут, оставив небольшой провис для компенсации вибраций.
   • Надежно затяните хомут, обрежьте излишки. Используйте хомуты с металлическим сердечником для участков рядом с горячими зонами.
4. Защита в опасных зонах: На участках, где риск повреждения высок (проход через перегородку, рядом с подвижными частями), дополнительно наденьте на провод гофротрубку или тканевую термоусадку и зафиксируйте ее концы хомутами.
5. Фиксация разъемов: Закрепите разъемы блока управления и нагревательных элементов на ближайших неподвижных элементах (например, болтах кузова) с помощью пластиковых стяжек или скоб, исключив их болтание.

Обязательно проверьте: отсутствие натяга проводов, их контакта с горячими/движущимися деталями и свободный ход рядом с подвижными узлами (рулевая рейка, амортизаторы) после фиксации.

Проверка системы в мороз (-10°C)

После установки нагревательных элементов и терморегулятора дождитесь устойчивого мороза не менее -10°C. Подключите питание системы к аккумулятору через предохранитель, предварительно убедившись в отсутствии влаги на контактах и изоляции проводов. Включите зажигание автомобиля, но не запускайте двигатель – это позволит проверить работу цепи под реальной нагрузкой без дополнительного тепла от мотора.

Через 5-7 минут аккуратно прикоснитесь тыльной стороной ладони к резиновой части дворников. Должен ощущаться явный нагрев (примерно +15...+25°C), при котором снежная корка начинает плавиться, а лед – терять сцепление со стеклом. Одновременно проверьте отсутствие искрения, запаха горелой изоляции или локальных перегревов, способных повредить резину.

Критерии успешного теста

• Равномерный прогрев по всей длине щетки без "холодных зон"
• Автоотключение термостата при достижении +25°C (проверьте мультиметром)
• Сохранение гибкости резины после 15 минут работы
• Отсутствие просадки напряжения в бортовой сети ниже 12В

Параметр	Норма	Отклонение
Время прогрева до рабочей t°	4-8 минут	Более 10 мин – слабый нагрев
Потребляемый ток (на пару)	3-5 А	>6А – риск перегрузки

Важно! При первых включениях контролируйте температуру нагревателя каждые 2-3 минуты. Если термозащита не срабатывает, немедленно отключите питание – потребуется калибровка терморегулятора или замена нагревательного элемента.

Наблюдение за равномерностью прогрева

После подключения системы к питанию сразу проверьте распределение тепла по всей длине резиновой ленты дворников. Неравномерный прогрев (например, тёплый центр и холодные края) указывает на плохой контакт проводов, повреждение токопроводящего слоя или ошибки в нанесении электропроводящего клея. Игнорирование этого этапа приведёт к локальному перегреву и быстрому выходу элементов из строя.

Включите подогрев на 5–10 минут при температуре ниже нуля и наблюдайте за таянием снежно-ледяной корки. Идеальный результат – одновременное схождение наледи от основания к концу щётки без «холодных островков». Для точной диагностики используйте бесконтактный инфракрасный термометр или тепловизор в режиме реального времени, фиксируя температуру в 3-5 точках по длине дворника.

Методы устранения проблем

• Холодные зоны на стыках: Повторно нанесите токопроводящий клей, усилив слой в местах соединения проводов с резиной.
• Прогрев только возле проводов: Убедитесь в целостности дорожки (мультиметром), при разрыве – восстановите клеем или замените участок.
• Перегрев центральной части: Уменьшите напряжение блока питания на 1-2В или сократите время непрерывной работы.

Температурная норма	Отклонение	Решение
40-55°C по всей длине	Разница >15°C между участками	Проверить плотность прилегания скотча к стеклу
Плавный рост за 3-5 мин	Резкий скачок в одной зоне	Усилить изоляцию в проблемной точке

Коррекция положения проводов при необходимости

После подключения нагревательных элементов клеммными колодками или пайкой тщательно проверьте трассировку всех кабелей вдоль рычагов стеклоочистителя. Убедитесь, что провода не соприкасаются с движущимися элементами привода дворников, острыми кромками кузова или зоной работы щёток. Особое внимание уделите участкам возле шарниров и пружин – здесь должен сохраняться запас длины для свободного хода рычага.

Фиксируйте проводку пластиковыми стяжками через каждые 10-15 см, используя существующие технологические отверстия в рычагах или просверливая новые (диаметром 3-4 мм). Избегайте перетяжки хомутов – кабель не должен деформироваться. На изгибах создавайте плавные петли радиусом минимум 3 см, исключая переломы жил. Проверьте отсутствие натяжения при крайних положениях дворников вручную.

Типичные проблемы и решения

• Перехлёст с рычажным механизмом: добавьте нейлоновые разделители или термостойкую гофру
• Провисание проводов: укоротите излишки с запасом 2 см на движение
• Контакт с острыми кромками: защитите проблемные места слоем термоусадки

Ошибка	Риск	Метод коррекции
Перетирание об металл	Короткое замыкание	Установка резиновых втулок
Натяжение при повороте	Обрыв жилы	Перераспределение точек крепления
Соприкосновение с мотором	Плавление изоляции	Термоизоляционная лента

Обязательно протестируйте систему в трёх режимах работы дворников после фиксации проводов. Кабели должны оставаться неподвижными относительно рычагов и не создавать посторонних шумов. При обнаружении трения или задиров немедленно обесточьте цепь и повторите коррекцию трассы.

Рекомендации по использованию в снегопад

Включайте подогрев дворников за 10–15 минут до начала поездки, чтобы лед и снег не успевали намерзать на поверхности стекла и резиновых элементов. Это обеспечит мгновенную работоспособность щеток при старте движения.

Контролируйте интенсивность нагрева в зависимости от погодных условий: при сильном мокром снеге используйте максимальный режим, для легкой изморози достаточно минимальной мощности. Избегайте перегрева резины, чтобы не сократить срок ее службы.

Оптимальные действия при затяжном снегопаде

• Регулярно очищайте щетки во время остановок – ледяная корка снижает эффективность обогрева и царапает стекло
• Комбинируйте с омывающей жидкостью антифризного типа – подогретые дворники быстрее распределяют состав по ледяной пленке
• Отключайте систему при длительном простое в пробке для экономии заряда АКБ

Важно: Не пытайтесь отрывать примерзшие щетки при включенном подогреве – дождитесь полного оттаивания. Проверяйте целостность изоляции проводов перед зимним сезоном.

Тип осадков	Рекомендуемая мощность	Дополнительные действия
Мокрый снег	Максимум (12V)	Чаще включайте омыватель
Сухой снегопад	Средняя (9V)	Очистка щеток каждые 30 км
Ледяной дождь	Максимум + предварительный прогрев	Использование спиртосодержащей жидкости

Сезонное обслуживание системы подогрева

Перед началом зимнего сезона тщательно проверьте все компоненты системы. Осмотрите провода на предмет перетираний, трещин изоляции и коррозии контактов, особое внимание уделите участкам возле подвижных элементов стеклоочистителя. Убедитесь в отсутствии влаги внутри разъемов и клеммных колодок – это главная причина окисления и отказа нагревателей.

После завершения холодов отключите питание системы от бортовой сети. Очистите лобовое стекло и дворники от солевых отложений и дорожных реагентов, протрите нагревательные элементы ветощью, смоченной в изопропиловом спирте. Проведите ревизию предохранителя и реле в монтажном блоке – замените при малейших сомнениях в их состоянии.

Порядок работ

1. Тест работоспособности:
   • Включите подогрев до появления заморозков
   • Контролируйте равномерность нагрева резиновых кромок
   • Замерьте ток потребления клещами (сравните с паспортными значениями нагревателей)
2. Защита контактов:
   • Обработайте все соединения термостойким силиконовым герметиком
   • Нанесите медную смазку на клеммы аккумулятора
   • Установите пластиковые гофры на провода в зоне капота

Элемент	Периодичность	Критерий замены
Нагревательная лента	2 сезона	Расслоение, неравномерный нагрев
Проводка	Ежегодно	Потеря гибкости, трещины изоляции
Термоусадка	Каждую весну	Пожелтение, отслоение от провода

При длительных оттепелях отключайте систему через разъем, чтобы избежать перегрева резины. Храните демонтированные зимние дворники в темном пакете с силикагелем – ультрафиолет и влага разрушают токопроводящие элементы. Не используйте для очистки нагревателей растворители или абразивы – это повредит графитовые дорожки.

Список источников

При подготовке материала использовались открытые технические ресурсы, специализированные автомобильные сообщества и практические руководства. Основное внимание уделялось проверенным методам установки подогрева стеклоочистителей с минимальными затратами.

Ниже представлены категории источников, содержащие детальные инструкции, схемы подключения и анализ эффективности различных решений для самостоятельного изготовления системы.

• Тематические разделы автомобильных форумов (Drive2, Drom.ru)
• Видеоинструкции на YouTube-каналах по автотюнингу
• Блоги автолюбителей с пошаговыми фотоотчетами работ
• Специализированные ресурсы по автомобильной электронике
• Технические руководства по работе с термоэлементами

Видео: Дворники с подогревом своими руками


• Caterpillar - Мощь и инженерное совершенство экскаваторов

• Замена термостата своими руками - пошагово

• Zongshen ZS250gs - Яркая новинка среди мотоциклов
