Теплый салон ВАЗ 2106 - как сделать печку эффективной
Статья обновлена: 18.08.2025
Исправная отопительная система – необходимость для владельцев классических Жигулей, особенно в холодные сезоны.
Недостаточный обогрев салона ВАЗ 2106 часто превращает поездку в испытание.
Знание принципов работы печки и своевременное обслуживание ключевых узлов гарантирует тепло и комфорт.

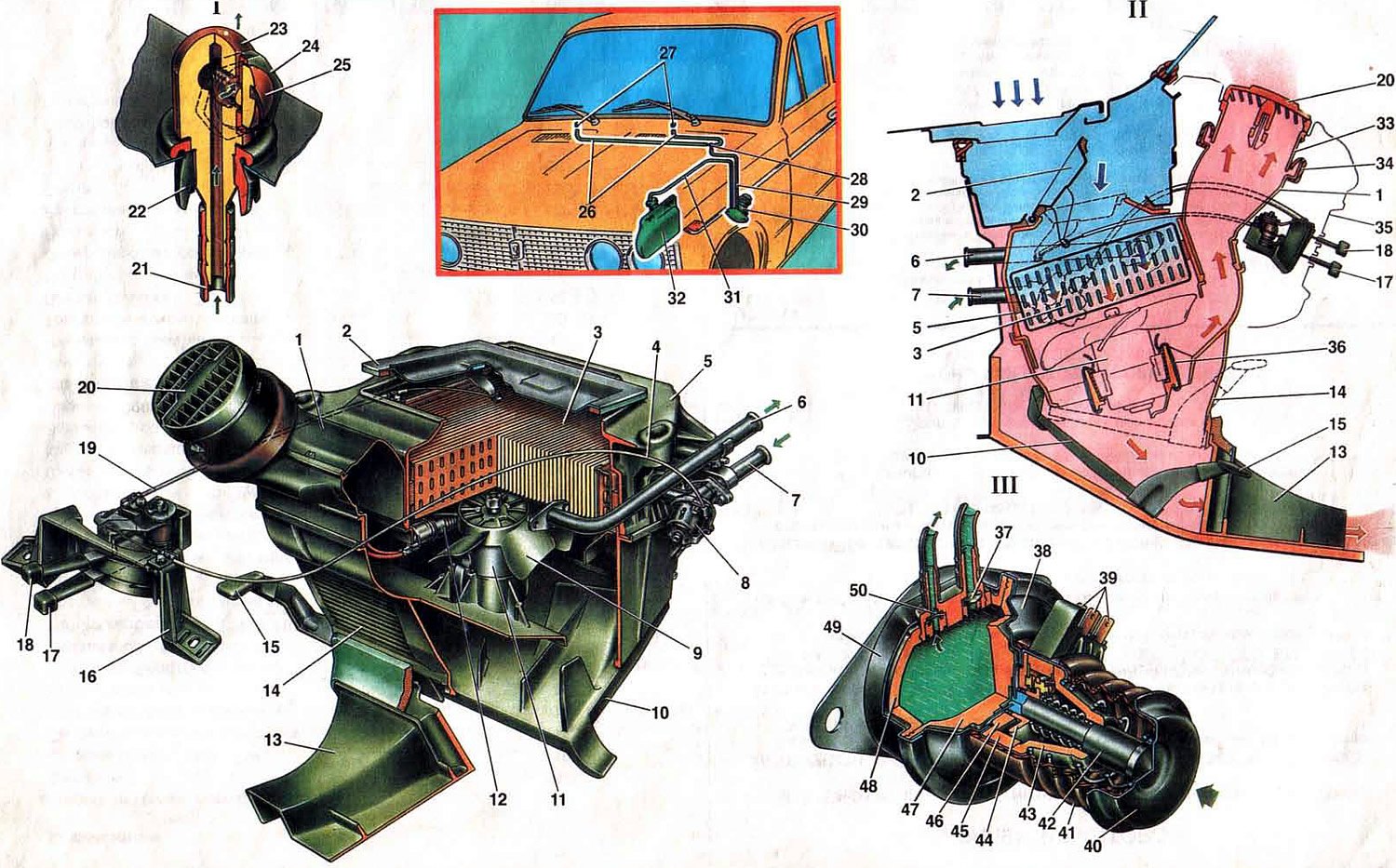

Эта статья поможет разобраться в устройстве отопителя, типичных неисправностях и способах повышения эффективности системы.
Проверка уровня охлаждающей жидкости в системе
Уровень охлаждающей жидкости напрямую влияет на эффективность работы печки: недостаток антифриза создаёт воздушные пробки в малом контуре отопителя, снижая прогрев салона. Контроль следует проводить на холодном двигателе (через 2-3 часа после остановки) для точности и безопасности, так как в горячей системе высокое давление.
Откройте капот и найдите расширительный бачок с прозрачными стенками, расположенный в моторном отсеке справа или слева (зависит от года выпуска). На корпусе бачка нанесены метки "MIN" и "MAX" – правильный уровень жидкости должен находиться строго между ними. Если бачок загрязнён, протрите его тряпкой для чёткой видимости границ.
Порядок действий при обнаружении отклонений
- Низкий уровень (ниже "MIN"):
- Медленно долейте той же марки антифриза, что залит в систему, до середины между метками.
- Не используйте воду летом и никогда не доливайте холодную жидкость в горячий двигатель – возможен трещина блока цилиндров.
- Уровень выше "MAX":
- Аккуратно отсоедините один из патрубков с верхней точки системы (например, подходящий к дроссельному узлу) и слейте излишки в чистую ёмкость.
- Избегайте попадания ОЖ на проводку или элементы кузова – она агрессивна к лакам и пластикам.
После корректировки уровня запустите двигатель, прогрейте его до рабочей температуры и проверьте герметичность системы: осмотрите патрубки печки (особенно под торпедой), соединения термостата и радиатора. Появление течи или белого пара из-под капота требует немедленного устранения.
Как выгнать воздушную пробку из печки ВАЗ 2106
Воздушная пробка в системе охлаждения блокирует циркуляцию антифриза через радиатор печки, что приводит к слабому обогреву салона. Для устранения необходимо восстановить нормальное движение жидкости, вытеснив воздух из контура.
Процедура выполняется на прогретом до рабочей температуры двигателе (80-90°C) при выключенной печке. Соблюдайте осторожность: элементы системы находятся под давлением и могут быть горячими. Подготовьте чистую ветошь и ёмкость для слива антифриза.
Пошаговая инструкция
- Заглушите двигатель и откройте расширительный бачок. Снимите крышку радиатора (расположена в моторном отсеке справа).
- Найдите штуцер для прокачки на металлическом патрубке возле впускного коллектора. Он имеет резьбовую пластиковую пробку (размер под ключ 13 мм).
- Ослабьте пробку штуцера на 1-2 оборота ключом. Оберните место ветошью – возможны брызги антифриза.
- Попросите помощника запустить двигатель и установить обороты 1500-2000 об/мин. Включите печку на максимальный режим.
- Контролируйте выход воздуха через штуцер. Когда пойдёт устойчивая струя антифриза без пузырей, затяните пробку.
- Долейте антифриз в расширительный бачок до уровня «MAX». Проверьте работу печки: из дефлекторов должен поступать горячий воздух.
Причины образования пробок:
- Неправильная замена охлаждающей жидкости
- Утечки антифриза через патрубки или прокладки
- Негерметичность помпы или термостата
Диагностика неисправного крана печки: основные признаки
Кран печки ВАЗ 2106 – критически важный элемент системы отопления, регулирующий подачу горячего тосола в радиатор печки. Его неисправность напрямую влияет на комфорт в салоне, особенно в холодное время года. Диагностика начинается с выявления характерных симптомов поломки.
Своевременное обнаружение проблем с краном позволяет избежать более серьезных последствий, таких как размораживание двигателя из-за утечки тосола или необходимость сложного ремонта под панелью. Понимание основных признаков неисправности – первый шаг к восстановлению тепла в салоне.
Основные признаки неисправности крана печки
Следующие симптомы с высокой вероятностью указывают на проблемы именно с краном отопителя:
- Холодный воздух из дефлекторов при прогретом двигателе: Самый очевидный признак. Если двигатель вышел на рабочую температуру, а из печки все равно дует холодный воздух (при условии, что заслонки режимов работы выставлены верно), кран, скорее всего, не открывается и не пропускает тосол.
- Протечка охлаждающей жидкости (тосола/антифриза) в районе ног пассажира: Видимые подтеки или лужицы тосола под панелью со стороны пассажира, специфический сладковатый запах в салоне – явный сигнал о разгерметизации крана или подводящих/отводящих шлангов.
- Разная температура патрубков печки: После прогрева двигателя потрогайте (осторожно, они могут быть очень горячими!) входной и выходной патрубки, идущие к радиатору печки в моторном отсеке. Если входной патрубок горячий, а выходной холодный (или значительно холоднее), это означает, что тосол не циркулирует через радиатор печки, и виновником часто бывает заклинивший в закрытом положении кран.
- Затрудненное или невозможное перемещение рычага управления печкой: Если рычаг, регулирующий температуру (открывающий/закрывающий кран), перемещается с большим усилием, заедает или вообще не двигается из одного положения – механизм привода крана поврежден, либо сам кран заклинил.
- Неполный прогрев салона или прогрев только на определенных оборотах: Салон прогревается слабо, либо тепло появляется только при высоких оборотах двигателя (когда давление в системе охлаждения выше), что может указывать на частичное засорение крана или его неполное открытие.
Методы проверки крана печки
Для точного подтверждения неисправности крана можно выполнить следующие проверки:
- Визуальный осмотр на предмет протечек: Тщательно осмотрите сам кран (расположен в моторном отсеке, обычно за двигателем, с выходящими в салон тросиком и патрубками) и подводящие шланги на наличие свежих подтеков тосола.
- Проверка температуры патрубков: Как указано выше, сравните нагрев входного и выходного патрубков радиатора печки на прогретом двигателе. Значительная разница – плохой знак.
- Проверка хода тросика и рычага крана:
- Попросите помощника перемещать рычаг температуры в салоне от "Min" до "Max" и обратно.
- Наблюдайте за рычагом самого крана в моторном отсеке. Он должен плавно и полностью перемещаться в обоих направлениях, синхронно с движением салонного рычага.
- Если рычаг крана не двигается, двигается рывками или не доходит до крайних положений – проблема в приводе (тросик, оболочка тросика, механизм в кране).
- Прокачка системы охлаждения (исключение завоздушивания): Иногда симптомы, похожие на неисправность крана, вызывает воздушная пробка в системе охлаждения, особенно в контуре печки. Проведите процедуру удаления воздуха согласно руководству по эксплуатации ВАЗ 2106.
| Признак | Возможная причина, связанная с краном |
|---|---|
| Холодный воздух при горячем двигателе | Кран заклинил в закрытом положении, обрыв тросика привода |
| Протечка в салоне (у ног пассажира) | Износ уплотнений крана, трещина корпуса крана, негерметичность соединений шлангов |
| Холодный выходной патрубок печки | Кран не открывается, засорение крана или радиатора |
| Тугой или заклинивший рычаг управления | Заклинивание штока крана, повреждение тросика или его оболочки, коррозия механизма |
Важно! Работы с системой охлаждения проводите только на остывшем двигателе во избежание ожогов горячим тосолом или паром. При обнаружении протечек или неработоспособности крана его необходимо заменить или отремонтировать.
Замена крана отопителя ВАЗ 2106: пошаговая инструкция
Неисправный кран отопителя ВАЗ 2106 приводит к утечке антифриза или отсутствию тепла в салоне. Своевременная замена предотвратит перегрев двигателя и обеспечит комфортную температуру зимой.
Перед началом работ подготовьте новый кран, ключи на "10", "13", отвертку, емкость для слива ОЖ (5-7 литров), ветошь. Обязательно дождитесь полного остывания двигателя во избежание ожогов.
Процесс замены крана отопителя
- Слейте охлаждающую жидкость:
- Открутите пробку расширительного бачка
- Подставьте емкость под сливную пробку блока цилиндров (ключ на "13")
- Слейте ~3 литра ОЖ до уровня ниже крана печки
- Демонтируйте старый кран:
- Снимите пластиковую накладку тоннеля возле рычага КПП
- Отсоедините тягу привода крана (палец на "10")
- Ослабьте хомуты подводящего и отводящего шлангов отверткой
- Сдвиньте шланги с патрубков, подготовьте ветошь для остатков ОЖ
- Выкрутите два болта крепления кронштейна крана к кузову (ключ на "10")
- Установите новый кран:
- Проверьте совпадение геометрии нового крана со старым
- Закрепите кронштейн крана болтами к кузову
- Наденьте шланги на патрубки, затяните хомуты
- Подсоедините тягу привода, проверьте плавность хода
- Завершите работу:
- Залейте ОЖ обратно в расширительный бачок
- Запустите двигатель, прогрейте до рабочей температуры
- Проконтролируйте отсутствие течей у крана
- Проверьте регулировку подачи тепла из дефлекторов
- Установите на место пластиковую накладку тоннеля
Чистка радиатора печки без демонтажа
Налет пыли, пуха и грязи на ребрах радиатора печки ВАЗ 2106 резко снижает эффективность обогрева салона. Со временем воздух из дефлекторов начинает дуть еле теплым даже при полностью открытой заслонке и работающем двигателе.
Полный демонтаж радиатора печки для промывки – трудоемкая операция, требующая разборки панели. К счастью, существуют способы очистки теплообменника без его снятия, позволяющие восстановить теплоотдачу.
Методы очистки и последовательность работ
Подготовка: Убедитесь, что двигатель остыл. Снимите воздуховод педали газа для доступа к корпусу печки со стороны моторного щита. Откройте кран печки (рычаг в салоне в положении MAX).
- Продувка сжатым воздухом:
- Используйте компрессор с узкой насадкой.
- Подавайте воздух под давлением (2-4 атм) через отверстия в корпусе печки на радиатор со стороны салона (через снятый воздуховод или решетку воздухозаборника).
- Направляйте струю под разными углами, выдувая мусор наружу в подкапотное пространство. Будьте осторожны с тонкими ребрами радиатора!
- Промывка чистящим раствором:
- Купите автохимию для очистки радиаторов печки (аэрозоль или жидкость с распылителем).
- Тщательно обработайте ребра радиатора раствором через доступные отверстия. Дайте составу время подействовать (согласно инструкции к препарату, обычно 5-15 мин).
- Важно: Избегайте средств с сильной кислотой или щелочью, агрессивных к алюминию и меди/латуни!
- Смывка загрязнений:
- Используйте пластиковую бутылку с чистой теплой водой или шприц большого объема.
- Аккуратно промойте радиатор, вымывая размягченную грязь. Вода должна стекать вниз через дренажные отверстия корпуса печки.
- Повторите продувку сжатым воздухом для удаления остатков воды и лучшей просушки.
Контрольный запуск: Соберите снятые элементы. Запустите двигатель, прогрейте его до рабочей температуры. Включите печку на максимальный режим обдува и проверьте температуру воздуха из дефлекторов. Значительное повышение температуры воздуха подтвердит успешность очистки.
Как снять и промыть радиатор отопителя
Перед началом работ подготовьте ёмкость для слива охлаждающей жидкости, новый герметик для патрубков, дистиллированную воду и чистящее средство для радиаторов (например, "Hi-Gear" или лимонную кислоту). Зафиксируйте автомобиль на ручном тормозе, отключите минусовую клемму аккумулятора и дождитесь остывания двигателя во избежание ожогов.
Слейте охлаждающую жидкость через пробку в нижней части радиатора двигателя или отсоединив нижний патрубок печки. Подставьте тару объёмом не менее 8 литров. Для ускорения слива откройте расширительный бачок и пробку радиатора двигателя. После завершения процедуры плотно закрутите сливные элементы.
Демонтаж радиатора
- Отсоедините воздуховоды печки, сняв пластмассовые клипсы крепления.
- Ослабьте хомуты и снимите подводящий и отводящий патрубки радиатора отопителя в моторном отсеке.
- Выкрутите 2 гайки крепления радиатора к кузову со стороны салона (доступ через бардачок).
- Извлеките радиатор через моторный отсек, аккуратно наклонив его вперёд.
Промывка и установка
Заполните радиатор чистящим раствором согласно инструкции к средству. Для лимонной кислоты используйте пропорцию 100 г на 1 л воды. Выдержите 30-60 минут, периодически встряхивая. Тщательно промойте дистиллированной водой под напором до прозрачности выходящей жидкости, контролируя чистоту сот визуально.
Перед установкой замените патрубки при наличии трещин и нанесите тонкий слой герметика на места соединений. Монтируйте радиатор в обратном порядке, затягивая крепления без перекоса. Залейте охлаждающую жидкость, удалите воздух из системы прогревом двигателя с открытым расширительным бачком до включения вентилятора.
Проверка работоспособности вентилятора печки
Начните диагностику с предохранителя №2 (10 А) в монтажном блоке. Убедитесь в целостности плавкой вставки и отсутствии окислов на контактах. Замените повреждённый элемент на аналогичный по номиналу.
Проверьте реле вентилятора (Р2), расположенное в дополнительном блоке реле за панелью приборов. Срабатывание должно сопровождаться характерным щелчком при включении зажигания и переключении скорости печки. При отсутствии реакции временно установите заведомо исправное реле.
Диагностика электромотора и цепи
Снимите кожух вентилятора под бардачком. Подайте напряжение напрямую с аккумулятора на клеммы электродвигателя:
- Красный провод – "+12 В"
- Чёрный провод – "масса"
Отсутствие вращения укажет на неисправность мотора (износ щёток, заклинивание подшипников). Если двигатель работает, проверьте:
- Переключатель скоростей на панели – тестером прозвоните контакты во всех положениях.
- Целостность проводки – осмотрите разъёмы у моторчика и резистора на предмет коррозии.
- Дополнительный резистор (установлен в воздуховоде) – измерьте сопротивление между выводами (норма: 0.8–1.5 Ом).
| Признак неисправности | Вероятная причина |
| Вентилятор не включается | Обрыв цепи, отказ реле, перегорание предохранителя |
| Работает только на максимум | Пробой резистора, неисправность переключателя |
| Шум или вибрация | Износ втулок мотора, попадание мусора в крыльчатку |
Замена электродвигателя вентилятора печки ВАЗ 2106
Демонтаж старого двигателя начинается с отключения клемм аккумулятора для предотвращения короткого замыкания. Снимите пластмассовый кожух под панелью со стороны пассажира, открутив крепежные винты отверткой. Отсоедините разъем питания электродвигателя и шланги отопителя, предварительно подготовив ёмкость для слива охлаждающей жидкости.
Извлеките вентиляторный блок, открутив три гайки крепления к корпусу печки. Аккуратно выньте узел вместе с крыльчаткой, избегая повреждения пластиковых защёлок. Разберите блок, сняши фиксирующий хомут и отсоединив мотор от корпуса вентилятора – здесь может потребоваться небольшое усилие из-за прикипания деталей.
Монтаж нового двигателя
- Очистите посадочное место от грязи и остатков резины уплотнителя
- Установите новый двигатель в корпус вентилятора, совместив крепежные выступы
- Зафиксируйте мотор стальным хомутом, обеспечивая плотное прилегание
- Проверьте свободное вращение крыльчатки рукой перед сборкой
Соберите узел в обратной последовательности. Особое внимание уделите герметичности соединения патрубков – подтяните хомуты после заполнения системы тосолом. При подключении разъёма соблюдайте полярность проводов: красный провод к плюсу, чёрный – к массе.
| Типичные ошибки | Последствия |
|---|---|
| Перетяжка крепёжных гаек | Трещины в пластиковом корпусе |
| Несоблюдение полярности | Реверс воздушного потока |
| Попадание тосола на клеммы | Окисление контактов |
После установки обязательно проверьте работу вентилятора на всех скоростях до финальной сборки облицовки. Убедитесь в отсутствии вибраций и посторонних шумов – гудение может указывать на перекос крыльчатки или касание лопаток о корпус.
Устранение шума вентилятора отопителя
Шум при работе вентилятора печки ВАЗ 2106 возникает из-за механического износа, загрязнений или нарушения центровки крыльчатки. Характерные звуки – гул, свист или дребезжание – усиливаются при повышении скорости оборотов.
Для точной диагностики снимите пластиковый кожух вентилятора под бардачком, включите отопитель на разных режимах и определите источник звука. Проверьте крепление мотора и отсутствие вибрации корпуса.
Основные причины и методы устранения
Типовые проблемы и решения:
- Загрязнение лопастей: удалите листья, пух и грязь пылесосом или сжатым воздухом. Протрите крыльчатку ветошью.
- Износ втулок мотора: снимите вентилятор (3 гайки крепления), замените изношенные втулки или весь мотор в сборе.
- Люфт крыльчатки: подтяните гайку крепления импеллера. При деформации лопастей замените крыльчатку.
- Контакт лопастей с корпусом: проверьте смещение мотора, установите прокладки для центровки.
Дополнительные меры:
- Смажьте вал мотора термостойким составом (например, Liqui Moly 2000).
- Проверьте целостность резиновых демпферов крепления – замените при разрывах.
- Обработайте антивибровой мастикой места соединения корпуса с кузовом.
| Тип шума | Вероятная причина | Срочность ремонта |
|---|---|---|
| Гудение | Износ подшипников | Немедленно |
| Скрежет | Попадание мусора | Срочно |
| Вибрация | Разбалансировка крыльчатки | Планово |
Регулярно очищайте воздухозаборник под лобовым стеклом от листвы. Раз в 2 года промывайте крыльчатку без снятия мотора – используйте автошампунь и мягкую кисть через технологическое отверстие.
Регулировка зазоров шторок печки для улучшения обдува
Со временем направляющие шторок печки ВАЗ 2106 изнашиваются, а пластиковые крепления деформируются, что приводит к увеличению зазоров между заслонками и корпусом отопителя. Это вызывает утечку воздушных потоков до попадания в воздуховоды, снижая эффективность обдува лобового стекла и ног.
Для регулировки потребуется демонтировать декоративную панель печки, отсоединить тяги управления заслонками и снять верхнюю крышку корпуса отопителя. Тщательно очистите внутренние полости от пыли и мусора перед осмотром состояния шторок.
Этапы восстановления герметичности
- Диагностика люфтов
Проверьте вертикальные направляющие шторок – качание более 1-2 мм требует установки уплотнителя. Оцените прилегание резинового контура по периметру заслонок. - Уменьшение боковых зазоров
Наклейте самоклеящийся уплотнитель типа D-профиля (толщиной 3-4 мм) на боковины корпуса в местах контакта с краями шторок. Для фиксации используйте термостойкий герметик. - Герметизация верхней кромки
Замените штатную уплотнительную ленту на поролоновую полосу толщиной 8-10 мм. Закрепите её мебельными скобами или клеем, избегая препятствий движению заслонок.
Критические моменты: После сборки проверьте полный ход шторок во всех положениях переключателя. Убедитесь, что уплотнители не создают избыточного сопротивления. Тестируйте систему на максимальном режиме вентиляции – посторонние шумы или вибрации указывают на ошибки монтажа.
| Проблема | Решение | Материалы |
|---|---|---|
| Щели по бокам шторки | Установка бокового уплотнителя | Самоклеящийся D-профиль |
| Продувание верхней кромки | Замена уплотнительной ленты | Пористый поролон |
| Люфт направляющих | Обмотка изолентой/установка втулок | Фторопластовая лента |
Замена резинок уплотнителей заслонок отопителя
Износ уплотнителей заслонок печки ВАЗ 2106 приводит к нарушению герметичности воздуховодов. Это проявляется в неконтролируемом смешивании горячего и холодного потоков даже при корректной работе крана отопителя.
Дефектные резинки не обеспечивают плотного прилегания заслонок к корпусу, из-за чего часть теплого воздуха просачивается в салон при закрытой печке, а в режиме обогрева часть тепла теряется через неплотности. Замена восстановит правильное распределение воздушных потоков.
Процесс замены уплотнителей
Для работы потребуется снять блок отопителя с автомобиля. После демонтажа выполните следующие шаги:
- Разборка корпуса печки: открутите крепежные винты, аккуратно разделите половинки пластикового корпуса.
- Извлечение заслонок: снимите ось центральной заслонки режимов и демонтируйте саму заслонку. Аналогично извлеките боковую заслонку рециркуляции.
- Удаление старых уплотнителей: очистите посадочные места от остатков резины и загрязнений. Используйте шило или отвертку.
- Установка новых резинок:
- Нанесите тонкий слой силиконовой смазки на пазы заслонок
- Равномерно вдавите уплотнитель по всему периметру
- Убедитесь в отсутствии перекосов и заломов
- Обратная сборка: установите заслонки на место, совместите оси поворота, соберите корпус печки с равномерной затяжкой винтов.
При выборе материалов отдавайте предпочтение термостойким резиновым уплотнителям оригинального профиля. Самодельные решения из поролона или универсальных лент быстро деградируют от перепадов температур.
| Критичные места уплотнения | Последствия негерметичности |
| Центральная заслонка (режим подачи) | Подогрев ног при включенном кондиционере |
| Боковая заслонка (рециркуляция) | Поступление пыли в салон при закрытых окнах |
| Стык корпуса с воздуховодами | Потеря давления в системе обдува |
После установки блока на автомобиль проверьте переключение режимов работы печки на всех скоростях вентилятора. Отсутствие посторонних шумов и точное направление потоков подтвердит правильность выполненных работ.
Проверка приводов тросов управления печкой
Функционирование печки напрямую зависит от исправности тросов управления, которые передают усилие с рычагов на заслонки отопителя. Эти тросы со временем могут закисать, растягиваться или терять фиксацию в оболочке, что приводит к неполному открытию/закрытию заслонок. Результатом становится нарушение регулировки температуры и распределения воздушных потоков в салоне.
Неисправные тросы препятствуют точному позиционированию заслонок. Например, растянутый трос привода заслонки радиатора не позволит полностью перекрыть подачу горячего антифриза, вызывая постоянный подогрев воздуха даже в положении "холодно". Аналогичные проблемы с тросом рециркуляции или распределителя приведут к некорректной работе соответствующих режимов.
Пошаговая процедура диагностики
- Доступ к узлам: Снимите декоративную панель под рулевой колонкой и защитный кожух педали сцепления для визуального контроля тросов вдоль тоннеля пола.
- Проверка хода троса температуры (красный рычаг):
- Перемещайте рычаг от "MIN" до "MAX", наблюдая за движением тяги на кране печки.
- Убедитесь, что ход тяги соответствует полному открытию/закрытию крана (зазор не более 2-3 мм в крайних положениях).
- Проверка троса рециркуляции (синий рычаг):
- Переключайте рычаг рециркуляции, контролируя перемещение заслонки под панелью приборов со стороны пассажира.
- При полностью закрытой заслонке воздухозаборник со стороны лобового стекла должен быть перекрыт.
- Диагностика троса распределителя (центральный рычаг):
- Последовательно включайте режимы "стекло", "лицо", "ноги", визуально проверяя синхронное переключение всех тяг на корпусе печки.
- Особое внимание уделите отсутствию проскальзывания троса в фиксаторах на заслонках.
- Оценка состояния приводов:
Симптом Причина Решение Тугое перемещение рычага Закисание троса в оболочке Замена троса, смазка Люфт рычага, недовод заслонки Растяжение троса, срыв фиксации Регулировка наконечника, замена Рычаг не фиксируется Износ храпового механизма Замена блока управления
Смазка и регулировка тросика крана отопителя
Плавная работа тросика управления краном отопителя напрямую влияет на удобство регулировки температуры в салоне. Со временем оболочка троса загрязняется, внутренний сердечник ржавеет или теряет смазку, что приводит к заеданию и неполному открытию/закрытию крана.
Неисправность проявляется тугим ходом рычага печки или невозможностью зафиксировать его в нужном положении. Для восстановления работоспособности потребуется демонтаж тросика с последующей чисткой, смазкой и точной регулировкой натяжения.
Порядок работ
Демонтаж тросика:
- Отсоедините тягу от крана отопителя в моторном отсеке, сжав фиксатор.
- В салоне снимите пластиковую накладку тоннеля возле рычага управления печкой.
- Ослабьте гайку крепления оболочки троса на кронштейне под панелью приборов.
- Выведите наконечник троса из паза рычага управления.
Чистка и смазка:
- Извлеките сердечник из оболочки, протрите его ветошью, удаляя старую засохшую смазку и ржавчину.
- Промойте оболочку керосином или WD-40, продуйте сжатым воздухом.
- Нанесите на сердечник графитовую смазку или Литол-24, равномерно распределив её по всей длине.
Установка и регулировка:
| Этап | Действие | Контроль |
| 1 | Вставьте смазанный сердечник в оболочку | Свободный ход без закусываний |
| 2 | Закрепите оболочку в кронштейне под панелью | Предварительная фиксация гайкой |
| 3 | Соедините наконечник троса с рычагом печки | Попадание в посадочный паз |
| 4 | Зафиксируйте тягу на штоке крана отопителя | Щелчок фиксатора |
Переведите рычаг управления в крайнее положение «Закрыто». Ослабьте гайку крепления оболочки, натяните трос вручную до устранения провисания, затяните гайку. Проверьте ход рычага: кран должен полностью открываться при максимальном перемещении рычага и плотно закрываться в исходном положении.
Как снять и разобрать панель управления печкой ВАЗ 2106
Перед началом работ подготовьте набор крестовых и плоских отверток, а также пинцет или тонкие плоскогубцы для работы с мелкими элементами. Убедитесь, что зажигание автомобиля выключено, а рукоятки управления печкой установлены в нейтральное положение.
Снимите отрицательную клемму с аккумуляторной батареи для предотвращения случайного замыкания проводки. Очистите пространство вокруг панели управления от посторонних предметов и подготовьте контейнеры для мелких деталей – винтов, шайб и пружинок.
Демонтаж панели
- Снимите рукоятки управления: потяните их на себя вдоль оси с равномерным усилием. Если не поддаются, аккуратно подденьте отверткой через тканевую прокладку.
- Выкрутите крепежные винты: найдите 2 самореза по бокам панели и 1-2 снизу под рукоятками (зависит от модификации).
- Отсоедините панель: потяните блок на себя, одновременно придерживая фиксаторы с обратной стороны. Не допускайте перегибов тросов!
- Отсоедините тросы привода:
- Запомните расположение каждого троса (красный – температура, синий – распределение)
- Освободите стальные фиксаторы пинцетом, сдвигая их по направлению к панели
Разборка блока управления
| Элемент | Действие |
|---|---|
| Рычажные механизмы | Снимите стопорные шайбы с осей переключателей, запоминая последовательность пружин и прокладок |
| Поворотные регуляторы | Выдавите пластмассовые оси из корпуса легкими ударами через деревянную проставку |
| Контакты подсветки | Отпаяйте провода лампочек при необходимости замены, предварительно сфотографировав схему подключения |
Внимание: при снятии пластиковых защелок на тыльной стороне панели используйте одновременное нажатие с двух сторон. Не прикладывайте излишнее усилие к хрупкому пластику – старые детали склонны к растрескиванию.
Ремонт переключателя скоростей вентилятора печки ВАЗ 2106
Неисправность переключателя скоростей вентилятора – частая причина отсутствия обдува салона или работы вентилятора только на одной скорости. Основные признаки: вентилятор не включается на определенных позициях ручки, наблюдается искрение или запах гари в районе блока управления печкой.
Для ремонта потребуется снять блок переключателя, расположенный на центральной консоли. Предварительно отсоедините клемму «–» от аккумулятора. Аккуратно подденьте декоративную накладку вокруг блока плоской отверткой, после чего выкрутите два винта крепления и извлеките переключатель вместе с колодкой проводов.
Диагностика и устранение неполадок
Порядок действий:
- Осмотрите контакты переключателя и колодки проводов на предмет:
- Окисления (очистите мелкой наждачной бумагой)
- Оплавления или потемнения пластика
- Обрыва дорожек на плате
- Прозвоните мультиметром каждую позицию переключателя:
- Установите режим замера сопротивления
- Подключите щупы к соответствующим клеммам колодки
- Проверьте замыкание контактов при переключении скоростей
- Распространенные решения:
- Зачистка контактных групп и прижимных пластин
- Замена поврежденных проводов в колодке
- Восстановление дорожек токопроводящим лаком
- Установка нового переключателя (артикул 2106-8124010)
Важно! После сборки проверьте работу всех скоростей вентилятора до установки декоративной панели. Убедитесь в отсутствии нагрева контактов при работе на максимальной скорости в течение 5-7 минут.
| Позиция переключателя | Нормальное сопротивление |
| Скорость I | 0,8–1,2 Ом |
| Скорость II | 0,5–0,8 Ом |
| Скорость III | 0,3–0,5 Ом |
| Скорость IV | 0,1–0,3 Ом |
Диагностика неработающей подсветки регуляторов печки
Отсутствие подсветки переключателей печки затрудняет управление отопителем в темное время суток, снижая комфорт и безопасность. Проблема обычно связана с простыми электрическими неисправностями в цепи питания лампочек.
Для точного определения причины потребуется мультиметр, отвертка и запасные лампы типа ТН-0,56 (1,2W, 12V). Перед началом работ отключите минусовую клемму аккумулятора.
Пошаговый поиск неисправности
- Проверка предохранителей
- Найдите блок предохранителей (под панелью приборов у водителя).
- Осмотрите предохранитель F2 (5А), отвечающий за подсветку панели и прикуриватель.
- Дополнительно проверьте F3 (8А) – он защищает цепи габаритов и подсветки приборов.
- Тестирование лампочек
- Снимите ручки регуляторов печки, открутите винты крепления панели.
- Извлеките патроны с лампами из тыльной стороны переключателей.
- Проверьте нить накала визуально или мультиметром (режим прозвонки).
- Диагностика питания
- Включите зажигание и габаритные огни.
- Подсоедините щупы мультиметра (режим 20V DC) к контактам пустого патрона.
- Отсутствие 12V указывает на обрыв проводки или плохой контакт.
- Проверка "массы"
- Найдите черный провод, идущий к кузову в районе панели печки.
- Зачистите контакт от окислов, проверьте надежность крепления.
Важно: При замене ламп избегайте касания колбы пальцами – используйте салфетку. Жировые следы сокращают срок службы лампы.
Замена салонного фильтра на ВАЗ 2106
В базовой комплектации ВАЗ 2106 не оснащается салонным фильтром, что является существенным недостатком для комфорта водителя и пассажиров. Отсутствие этого элемента приводит к проникновению пыли, выхлопных газов и аллергенов в салон через систему вентиляции.
Установка фильтра – популярное решение среди владельцев "шестерки", позволяющее значительно улучшить качество воздуха. Большинство мастеров монтируют его в зоне воздухозаборника под лобовым стеклом, где расположена решетка вентиляции. Замену рекомендуется проводить каждые 10-15 тыс. км или раз в год.
Порядок замены фильтра
- Откройте капот и снимите пластиковую решетку воздухозаборника (фиксируется защелками или саморезами по краям)
- Извлеките старый фильтр из посадочного места под решеткой (если установлен ранее)
- Очистите полость от мусора и листьев пылесосом или щеткой
- Установите новый фильтр угольной или бумажной конструкции стрелкой воздушного потока вперед (к салону)
- Проверьте плотность прилегания уплотнителя по контуру
- Защелкните решетку на место, убедившись в отсутствии зазоров
Критично важно: после установки проверьте герметичность стыков. При неплотном прилегании решетки возможно подсасывание нефильтрованного воздуха и снижение эффективности системы. Для дополнительной изоляции можно использовать автомобильный герметик по периметру корпуса фильтра.
Модернизация системы: установка дополнительного вентилятора
Штатная печка ВАЗ 2106 часто не справляется с прогревом салона в сильные морозы или быстро охлаждает его летом из-за слабого обдува радиатора. Установка дополнительного электровентилятора решает эту проблему, обеспечивая принудительный забор воздуха через теплообменник независимо от оборотов двигателя.
Дополнительный вентилятор монтируется перед основным радиатором печки в подкапотном пространстве. Его размещение требует точного расчета свободного места и надежного крепления, чтобы исключить вибрации и контакт с движущимися частями. Обязательно проверьте соответствие мощности вентилятора и возможностей штатной электропроводки автомобиля.
Ключевые этапы установки
- Подбор оборудования: Используйте вентиляторы с крыльчаткой 130-150 мм (например, от ВАЗ 2110 или универсальные 12V). Убедитесь в наличии защитной решетки.
- Прокладка проводки:
- Подключите «+» через реле и предохранитель (15-20А) к аккумулятору.
- «–» выведите на кузовную массу.
- Управляющий провод реле соедините с кнопкой в салоне.
- Монтаж вентилятора:
- Снимите воздуховод печки.
- Закрепите корпус винтами на моторном щите, сохранив зазор 3-5 см до радиатора.
- Направьте поток воздуха в сторону салона.
Типовые проблемы и решения:
| Проблема | Причина | Решение |
|---|---|---|
| Перегрев проводки | Недостаточное сечение проводов | Используйте медные кабели ≥ 2.5 мм² |
| Вибрация корпуса | Неплотное крепление | Добавьте резиновые прокладки под кронштейны |
| Слабый воздушный поток | Обратное направление крыльчатки | Поменяйте полярность подключения |
После монтажа проверьте герметичность соединений воздуховодов. Регулярно очищайте лопасти вентилятора от грязи – это сохранит эффективность обдува и предотвратит перегрузку электромотора. Управление кнопкой позволяет включать вентилятор даже при заглушенном двигателе, что критично для быстрого прогрева зимой.
Утепление воздуховодов печки армированным скотчем
Армированный скотч – эффективное решение для герметизации стыков и микротрещин в пластиковых воздуховодах печки ВАЗ 2106. Его алюминиевая основа и клейкий слой устойчивы к высоким температурам и вибрациям, что критично в условиях эксплуатации автомобиля. Обмотка проблемных участков предотвращает утечку горячего воздуха до его поступления в салон, направляя максимум тепла по штатным каналам.
Перед наклейкой тщательно обезжирьте поверхности воздуховодов растворителем или спиртом. Накладывайте ленту с нахлёстом 30-50%, плотно прижимая её к пластику без складок. Особое внимание уделите соединениям корпуса печки с гофрами, зоне заслонок и ревизионным лючкам – именно здесь чаще всего образуются щели. Для сложных изгибов используйте небольшие отрезки вместо непрерывной намотки.
Порядок работ и рекомендации
- Демонтаж дефлекторов: снимите пластмассовые решётки обдува для доступа к основным воздуховодам.
- Диагностика утечек: включите печку на максимум и рукой проверьте места поддува холодного воздуха возле узлов.
- Обработка стыков: пройдитесь скотчем по всем соединениям, включая:
- Стык основного корпуса отопителя с боковыми гофрами
- Уплотнитель заслонки режима "стекло/ноги"
- Фланцы подводящих патрубков в моторном отсеке
- Контроль подвижных элементов: убедитесь, что лента не блокирует ход тросиков и рычагов заслонок.
Важно: не закрывайте дренажные отверстия для конденсата в нижней части корпуса! Используйте только термостойкие марки скотча – обычный канцелярский быстро отклеится. Дополнительно обработайте стыки герметиком для пластика (например, ABRO) в особо проблемных зонах перед обмоткой.
Установка керамического крана печки вместо штатного
Штатный кран отопителя ВАЗ 2106 с резиновыми уплотнениями подвержен коррозии и износу, что приводит к протечкам антифриза и снижению эффективности печки. Замена на керамический аналог устраняет эти проблемы благодаря устойчивости к агрессивным средам и отсутствию эластичных элементов в зоне контакта с ОЖ.
Керамические краны отличаются плавным ходом регулировки и герметичностью даже после длительного простоя. При выборе убедитесь в совместимости модели с патрубками "шестерки" – оптимальны варианты с резьбой М16×1.5 мм и углом поворота рукоятки 90°.
Порядок монтажа
- Слейте 1-2 литра антифриза через пробку радиатора
- Демонтируйте старый кран:
- Ослабьте хомуты подводящего/отводящего патрубков
- Отсоедините тягу привода от рычага заслонки
- Выкрутите крепежные гайки со шпилек кузова
- Очистите посадочную площадку от грязи и остатков прокладки
- Установите керамический кран с новой паронитовой прокладкой
- Наденьте патрубки, затяните хомуты с усилием 2-3 Н·м
- Отрегулируйте длину тяги для полного хода заслонки
Критические нюансы: При затяжке крепежа избегайте перекоса корпуса – это вызывает заклинивание керамических пластин. Перед запуском двигателя заполните систему ОЖ, проверьте соединения на течь сухой салфеткой. Первую неделю ежедневно контролируйте уровень антифриза в расширительном бачке.
Результат: Температура в салоне стабильно регулируется поворотом рукоятки, исчезает запах тосола и необходимость долива жидкости. Срок службы керамического крана превышает 5 лет даже при использовании низкозамерзающих составов типа G12.
Улучшение обогрева стекол модернизацией дефлекторов
Штатные дефлекторы печки ВАЗ 2106 часто не обеспечивают эффективного распределения теплого воздуха на боковые стекла из-за устаревшей конструкции и зауженных каналов. Воздушный поток фокусируется преимущественно на лобовом стекле, оставляя зоны боковых окон и зеркал уязвимыми для запотевания и обмерзания.
Модернизация направляющих элементов позволяет перенаправить часть тепла на проблемные участки без замены основного отопителя. Ключевые изменения касаются геометрии дефлекторов, увеличения пропускной способности каналов и оптимизации углов подачи воздуха.
Основные методы доработки
- Расширение сопел дефлекторов – аккуратно срежьте боковые ограничители заводских решеток ножом или фрезой, увеличив площадь выходных отверстий на 20-30% для роста объема проходящего воздуха.
- Коррекция угла обдува – с помощью термофена размягчите пластиковые направляющие лопасти внутри дефлектора и изогните их в сторону боковых стекол (ориентировочно на 15-20° от штатного положения).
- Установка гибких воздуховодов (опционально):
- Снимите торпедо и подведите дополнительные гофрированные трубки Ø40 мм от центрального воздуховода к зонам крепления штатных дефлекторов.
- Зафиксируйте хомутами, герметизируя стыки термостойким силиконом.
| Параметр | Штатные дефлекторы | После модернизации |
|---|---|---|
| Ширина зоны обдува бокового стекла | 5-7 см | 12-15 см |
| Время устранения конденсата (-10°C) | 8-10 мин | 3-4 мин |
| Рабочая скорость вентилятора | III скорость | I-II скорость |
Важно: при установке дополнительных воздуховодов контролируйте баланс давления – уменьшение потока на лобовое стекло компенсируйте регулировкой центральной заслонки печки. Для предотвращения вибраций крепите трубки пластиковыми хомутами к элементам кузова через демпфирующие прокладки.
Подготовка печки к зиме: комплексное обслуживание
Качественная подготовка отопителя ВАЗ 2106 к холодам требует последовательной проверки всех ключевых компонентов системы. Начинать работы следует до наступления морозов, уделяя особое внимание состоянию охлаждающей жидкости и герметичности контура. Пренебрежение обслуживанием приводит к слабому прогреву салона и риску размораживания двигателя при использовании воды вместо антифриза.
Комплексный подход включает диагностику радиатора, замену расходников, очистку воздушных каналов и регулировку управляющих элементов. Обязательно контролируется работа заслонок и электродвигателя вентилятора, так как от их исправности зависит эффективность распределения тепла. Все операции выполняются при холодном двигателе во избежание ожогов.
Порядок работ при обслуживании
- Замена антифриза: Полный слив старой жидкости, промывка системы дистиллированной водой, заливка свежего тосола (не ниже -40°C)
- Чистка радиатора: Продувка сот сжатым воздухом со стороны моторного отсека и салона, удаление забившейся листвы и грязи
- Проверка патрубков: Замена потрескавшихся или размягченных шлангов печки, затяжка хомутов
- Контроль крана отопителя: Разборка, смазка штока графитовой смазкой, замена при закисании или течи
| Компонент | Критерий проверки | Действие при неисправности |
| Вентилятор | Шум, вибрация, переключение скоростей | Чистка крыльчатки, замена подшипников или мотора |
| Воздуховоды | Целостность гофры, плотность стыков | Устранение зазоров изолентой, замена деформированных элементов |
| Двигатель заслонок | Плавность хода, отсутствие люфта | Смазка тросов, регулировка натяжения |
После сборки системы запустите двигатель и прогрейте до рабочей температуры. Проверьте равномерность прогрева всех дефлекторов, отсутствие посторонних запахов в салоне и подтеков под автомобилем. При слабом потоке воздуха из воздуховодов – дополнительно замените салонный фильтр (при его наличии в модификации).
Обязательно протестируйте все режимы вентилятора и положение заслонок. Для улучшения теплообмена в морозы рекомендуется установить картонные или специальные утеплительные шторки перед радиатором в подкапотном пространстве – это ускоряет прогрев двигателя и печки.
Пробка расширительного бачка и ее влияние на печку
Пробка расширительного бачка в системе охлаждения ВАЗ 2106 выполняет критически важную функцию поддержания рабочего давления. Она оснащена двумя клапанами: впускным (для подпитки системы воздухом при остывании) и выпускным (сброс избыточного давления при перегреве). Исправность этих клапанов напрямую определяет эффективность циркуляции охлаждающей жидкости через радиатор печки.
Некорректная работа пробки немедленно сказывается на обогреве салона. Если выпускной клапан постоянно сбрасывает давление ниже нормы (или держит его недостаточно), точка кипения жидкости снижается. Это провоцирует локальное закипание антифриза в рубашке двигателя и магистралях печки, образование паровых пробок, которые блокируют проток через радиатор отопителя.
Последствия неисправной пробки для печки
- Слабая подача тепла: Паровые пробки препятствуют заполнению радиатора печки горячей жидкостью, снижая теплоотдачу.
- Холодный воздух из дефлекторов: Даже при горячем двигателе в салон поступает едва теплый или холодный воздух.
- Завоздушивание системы: Постоянное парообразование и сброс давления через негерметичный клапан приводят к накоплению воздуха в верхних точках контура печки.
- Перегрев двигателя: Нарушение циркуляции увеличивает риск перегрева мотора, что косвенно ухудшает работу отопителя.
Проверка пробки обязательна при проблемах с печкой. Оцените состояние уплотнителя, корпуса и работу клапанов (визуально или тестером давления). Замените пробку при малейших сомнениях в ее герметичности или соответствии номиналу давления (для ВАЗ 2106 обычно 0.9-1.1 атм). Используйте только качественные оригинальные или проверенные аналоги, так как дешевые подделки быстро выходят из строя.
Устранение неполадок с пробкой часто решает проблему холодного салона без дорогостоящего ремонта печки или замены радиатора. Регулярный контроль ее состояния – простая, но эффективная мера поддержания комфортной температуры в автомобиле зимой.
Пайка трубок радиатора печки ВАЗ 2106
Обнаружение течи в трубках радиатора отопителя требует немедленного ремонта, так как утечка антифриза снижает эффективность обогрева салона и создает риск перегрева двигателя. Пайка – практичный метод устранения мелких повреждений без замены дорогостоящего узла, но требует точного соблюдения технологии для гарантии долговечности ремонта.
Перед началом работ радиатор необходимо демонтировать, тщательно промыть водой под давлением и просушить. Обязательно проверьте всю поверхность на наличие скрытых трещин и коррозии, используя компрессор или погружение в воду с подачей воздуха (не более 1 атм).
Технология пайки
Материалы и инструменты:
- Мощный паяльник (100-150 Вт) или газовая горелка
- Припой ПОС-40/60 или спецсоставы для алюминия
- Обезжириватель (ацетон, уайт-спирит)
- Флюс для цветных металлов (Ф-64, ФТБф)
- Наждачная бумага Р120-Р240
- Щетка по металлу
Последовательность работ:
- Зачистите зону течи щеткой и наждачной бумагой до блеска (радиус 2-3 см вокруг повреждения)
- Обезжирьте поверхность, нанесите флюс кисточкой
- Разогрейте место пайки равномерно, избегая пережога металла
- Ведите паяльник/горелку круговыми движениями, прикладывая припой к краю зоны нагрева
- Добейтесь полного растекания припоя по поврежденному участку
- Оставьте радиатор остывать естественным образом
После остывания промойте место пайки теплой водой для удаления остатков флюса и проведите повторную опрессовку. Убедитесь в отсутствии пузырьков воздуха при подаче давления 0.8-1 атм. Если течь устранена, установите радиатор на место, заполните систему антифризом и удалите воздушные пробки через расширительный бачок.
Важно: При значительных повреждениях (>5 мм) или коррозии более 30% поверхности радиатора пайка неэффективна – требуется замена узла. Для алюминиевых трубок используйте только специализированные припои и флюсы.
Замена патрубков системы охлаждения печки ВАЗ 2106
Со временем резиновые патрубки системы охлаждения, подводящие антифриз к радиатору печки, теряют эластичность, трескаются или размягчаются. Это приводит к протечкам тосола, падению уровня ОЖ и резкому снижению эффективности обогрева салона из-за воздушных пробок и недостатка теплоносителя.
Своевременная замена изношенных патрубков критически важна для восстановления нормальной циркуляции антифриза через теплообменник отопителя. Игнорирование проблемы усугубляет не только дискомфорт в салоне, но и создает риск перегрева двигателя при значительной потере охлаждающей жидкости.
Процесс замены
Необходимые материалы и инструменты:
- Новые патрубки (2 шт. - подводящий и обратный для печки)
- Хомуты (4 шт. - лучше червячные или пружинные)
- Антифриз (для долива/замены)
- Плоскогубцы или ключ для старых хомутов
- Емкость для слива ОЖ (3-5 л)
- Чистая ветошь
Порядок действий:
- Обеспечьте остывание двигателя до безопасной температуры.
- Подставьте емкость под сливную пробку радиатора или блока цилиндров, слейте часть охлаждающей жидкости (до уровня ниже патрубков печки).
- Ослабьте хомуты крепления старых патрубков на штуцерах печки и соединениях двигателя/радиатора.
- Аккуратно снимите старые патрубки, вращая их для отрыва от штуцеров. Протрите посадочные места на штуцерах от грязи.
- Наденьте новые хомуты на новые патрубки (не затягивая).
- Установите патрубки на штуцеры в правильном положении (без перекручивания).
- Надежно затяните все хомуты (особенно в моторном отсеке – доступ к ним сложнее).
- Долейте антифриз до нормального уровня в расширительном бачке.
- Запустите двигатель, прогрейте его до рабочей температуры, включите печку на максимальный режим.
- Проверьте отсутствие протечек в местах соединений. При необходимости подтяните хомуты и долейте ОЖ.
Ключевые рекомендации:
- Используйте только термостойкие патрубки, предназначенные для систем охлаждения.
- Перед установкой слегка смажьте внутреннюю поверхность патрубков и штуцеры чистой ОЖ – это облегчит монтаж.
- Контролируйте уровень антифриза в течение нескольких дней после замены – возможна небольшая усадка патрубков.
- При сильном загрязнении системы охлаждения совместите замену патрубков с промывкой контура и заменой тосола.
Проверка герметичности радиатора отопителя под давлением
Для выявления микротрещин и скрытых дефектов радиатора печки ВАЗ 2106 используется метод опрессовки. Этот способ позволяет обнаружить даже минимальные утечки антифриза, незаметные при визуальном осмотре. Проверка осуществляется на демонтированном радиаторе с помощью специального оборудования, создающего избыточное давление в системе.
Перед тестированием тщательно очистите соты радиатора от пыли и грязи, а патрубки заглушите пластиковыми заглушками или резиновыми пробками. Подключите ручной насос с манометром к входному штуцеру через переходник. Важно обеспечить плотное соединение во избежание ложных показаний.
Последовательность действий при опрессовке
- Подготовка оборудования: Используйте ручной пневмонасос с диапазоном измерений 0-2 Бар. Убедитесь в целостности шланга и точности манометра.
- Создание давления: Плавно накачайте воздух до 1.0-1.2 Бар – это рабочее давление системы охлаждения ВАЗ 2106.
- Фиксация показаний: Засеките время и отслеживайте стрелку манометра в течение 5-7 минут. Допустимое падение – не более 0.1 Бар за 10 минут.
При обнаружении падения давления выполните локализацию утечки:
Видимые повреждения – осмотрите места пайки бачков, трубки охлаждающих секций и пластиковые элементы.
Скрытые дефекты – опустите радиатор в ванну с водой: пузырьки воздуха укажут точное место повреждения.
| Тип дефекта | Способ ремонта | Эффективность |
|---|---|---|
| Трещины в металлических трубках | Пайка латунным припоем | Временное решение |
| Повреждение пластикового бачка | Замена бачка/радиатора | Постоянное устранение |
| Коррозия сот | Промывка спецсоставами | Частичное восстановление |
После ремонта обязательно повторите проверку под давлением. При многочисленных повреждениях или коррозии более 30% сот рекомендована замена радиатора. Помните: нарушение герметичности печки приводит не только к снижению температуры в салоне, но и риску перегрева двигателя из-за потери охлаждающей жидкости.
Термостат и его связь с эффективностью печки
Термостат играет критически важную роль в обеспечении нормальной рабочей температуры двигателя ВАЗ 2106, что напрямую сказывается на эффективности отопителя салона ("печки"). Его основная задача – регулировать поток охлаждающей жидкости (антифриза) по контурам системы охлаждения в зависимости от температуры двигателя.
При холодном запуске термостат перекрывает доступ к основному радиатору (большому кругу охлаждения), заставляя антифриз циркулировать только по рубашке двигателя и радиатору печки (малому кругу). Это позволяет мотору быстрее прогреться до рабочей температуры (примерно 85-95°C). Как только температура антифриза достигает заданного значения (обычно 87°C для ВАЗ 2106), клапан термостата начинает открываться, пуская жидкость через основной радиатор для охлаждения.
Как неисправный термостат влияет на печку
Проблемы с термостатом – одна из самых частых причин слабого обогрева салона ВАЗ 2106. Основные неисправности:
- Заклинивание в открытом положении: Это самая распространенная проблема. Термостат постоянно пропускает антифриз через основной радиатор (большой круг), даже на непрогретом двигателе. Мотор очень долго выходит на рабочую температуру, а часто и вовсе не достигает ее, особенно зимой. В результате антифриз, поступающий в радиатор печки, остается холодным или чуть теплым, и печка дует слабым, еле теплым воздухом.
- Заклинивание в закрытом положении: Более редкая, но опасная неисправность. Термостат не открывается при достижении рабочей температуры, блокируя циркуляцию через основной радиатор. Двигатель перегревается, но в начале процесса, пока перегрев не стал критическим, печка может дуть очень горячим воздухом. Однако эксплуатация в таком состоянии чревата серьезным повреждением двигателя.
- Раннее или позднее открытие: Термостат начинает открываться при температуре ниже или выше расчетной. В первом случае двигатель прогревается медленнее, чем должен, печка начинает греть позже и слабее. Во втором случае есть риск перегрева мотора до того, как термостат откроется, хотя печка при этом может работать нормально до момента перегрева.
Последствия для комфорта: Неисправный термостат (особенно заклинивший открытым) лишает печку ВАЗ 2106 ее основного источника тепла – горячего антифриза от прогретого двигателя. Без достижения мотором оптимальной рабочей температуры невозможно получить полноценный обогрев салона зимой.
Важно: Многие владельцы, столкнувшись с холодной печкой из-за открытого термостата, совершают ошибку, пытаясь "помочь" прогреву, накрывая радиатор картоном. Это лишь частичная мера и не решает корень проблемы – нерабочий термостат все равно не даст мотору выйти на нормальный температурный режим под нагрузкой, а летом такой "тюнинг" гарантированно приведет к перегреву.
| Состояние термостата | Прогрев двигателя | Температура антифриза | Эффективность печки |
|---|---|---|---|
| Исправный | Быстрый до 85-95°C | Оптимальная для нагрева | Максимальная |
| Заклинил открытым | Очень медленный, не достигает нормы | Низкая (холодный/слегка теплый) | Очень слабая или отсутствует |
| Заклинил закрытым | Приводит к перегреву | Очень высокая (до перегрева) | Может быть сильной до перегрева |
Вывод: Проверка исправности термостата – обязательный первый шаг при любых проблемах с недостаточным обогревом салона ВАЗ 2106. Его заклинивание в открытом состоянии – основная причина "холодной печки" зимой. Устранение этой неисправности (замена термостата) восстанавливает правильный тепловой режим двигателя и является фундаментом для эффективной работы системы отопления.
Установка теплозащиты моторного щита для снижения теплопотерь
Моторный щит ВАЗ 2106 напрямую контактирует с нагретым двигателем, создавая "тепловой мост" в салон. Летом это вызывает дискомфорт из-за перегрева, а зимой мешает печке поддерживать стабильную температуру, так как часть тепла от двигателя бесконтрольно проникает в салон через металл.
Монтаж теплоизоляции на перегородку между моторным отсеком и салоном блокирует прямой нагрев металла. Это уменьшает теплоприток от двигателя, позволяя системе отопления эффективнее регулировать микроклимат и снижая нагрузку на печку в летний период.
Порядок монтажа
Материалы и подготовка:
- Теплоизолятор: фольгированный пенополиэтилен (Изолон, Пенофол) толщиной 5-10 мм или термостойкий войлок
- Обезжириватель (уайт-спирит, антисиликон)
- Термостойкий клей (типа "Момент Монтаж Суперсильный+") или жидкие гвозди
- Нож, рулетка, ветошь
Этапы установки:
- Обесточьте АКБ, дайте двигателю остыть
- Тщательно очистите поверхность щита от грязи и масляных пятен металлической щеткой
- Обезжирьте рабочую зону и дождитесь испарения состава
- Снимите замеры щита, перенесите их на изолятор с припуском 15-20 мм
- Нанесите клей зигзагами на материал или поверхность щита
- Плотно прижмите изолятор фольгой наружу, разгладьте от центра к краям
- Продавите материал в рельеф щита (особенно вокруг узлов и тяг)
- Обрежьте излишки по контуру после схватывания клея
Ключевые точки контроля:
| Зона | Особенности |
| Обводы педального узла | Не допускать нахлестов, мешающих работе тяг |
| Отверстия крепления торпедо | Вырезы должны точно совпадать с посадочными местами |
| Выхлопной тракт | Минимальный зазор 50 мм до коллектора и гофры |
После установки проверьте отсутствие контакта изоляции с подвижными деталями при работе педалями. Качественная теплозащита снижает температуру в ножном пространстве на 8-12°C, что облегчает поддержание комфорта печкой независимо от сезона.
Правильная последовательность прогрева салона зимой
Запустите двигатель и дайте ему поработать на холостых оборотах 1-2 минуты для распределения масла. Не нагружайте мотор сразу после холодного пуска – это сокращает ресурс силового агрегата.
Переключите регулятор печки в положение "Обдув лобового стекла" с минимальной температурой. Это предотвратит подачу ледяного воздуха в лицо и постепенно начнёт подсушивать воздух в системе вентиляции.
Поэтапный алгоритм действий
- Через 3-4 минуты после запуска включите вентилятор печки на первую скорость
- Установите регулятор температуры в среднее положение (ориентировочно 12 часов)
- При появлении первых признаков тепла из дефлекторов:
- Переключите воздухозаборник на рециркуляцию (кнопка с изображением автомобиля и стрелки)
- Увеличьте скорость вентилятора до 2-3 деления
- Направьте часть потока воздуха на ноги – холодный воздух скапливается внизу салона
Критические ошибки: Резкое включение максимального обогрева сразу после запуска замедляет прогрев и создаёт конденсат на стёклах. Использование режима "только ноги" без обдува стекла провоцирует запотевание.
| Этап прогрева | Действия | Рекомендуемое время |
|---|---|---|
| Начальный | Обдув стекла, мин. температура | 3-5 минут |
| Основной | Рециркуляция, средний нагрев | Достижение 50°C на приборной панели |
| Финальный | Полный обогрев, распределение потоков | После выхода на рабочую температуру |
Переходите на максимальный обогрев только после прогрева двигателя до 80-90°C. Регулярно включайте режим "обдув лобового стекла" для предотвращения конденсата даже после полного прогрева салона.
Когда необходима замена антифриза для улучшения обогрева
Старый антифриз теряет теплопроводность и вязкость, что ухудшает циркуляцию через радиатор печки. Образование осадка и коррозии внутри системы блокирует каналы малого сечения в теплообменнике, снижая КПД обогрева.
Признаки необходимости замены включают слабый поток теплого воздуха даже на высоких оборотах двигателя и холодный нижний патрубок печки при прогретом моторе. Темный цвет жидкости, наличие хлопьев или металлической взвеси в расширительном бачке также указывают на критический износ охлаждающей жидкости.
Ключевые аспекты замены
Для восстановления теплоотдачи используйте антифриз класса G11 или G12 с температурой замерзания не выше -40°C. Полностью сливайте старую жидкость через пробки блока цилиндров и радиатора, промывайте систему дистиллированной водой до прозрачности выходящего потока. Обязательно удаляйте воздушные пробки после заливки новым составом:
- Прогрейте двигатель до рабочей температуры
- Сожмите рукой верхний патрубок печки
- Откройте воздушный клапан на трубке радиатора
| Параметр | Норма | При износе |
|---|---|---|
| Периодичность замены | 2 года | Превышение срока |
| Цвет жидкости | Яркий (синий/зеленый) | Коричневый, мутный |
| Уровень pH | 7.5–11 | <7.5 (окисление) |
Важно: Не смешивайте разные классы антифризов – это вызывает коагуляцию присадок и засорение каналов. Контролируйте состояние помпы и термостата параллельно с заменой жидкости, так как их неисправности напрямую влияют на скорость прогрева салона.
Использование автоодеяла для ускорения прогрева двигателя и печки
Автоодеяло, также известное как утеплитель капота, представляет собой теплоизолирующий чехол, который крепится на двигательный отсек для сохранения тепла после остановки мотора и ускорения прогрева при холодном запуске. Принцип его работы основан на сокращении теплопотерь через металлические поверхности капота и защите подкапотного пространства от выхолаживания ветром.
Применение данного аксессуара особенно эффективно в условиях морозов (от -10°C и ниже), когда двигатель и охлаждающая жидкость остывают значительно медленнее. Это напрямую влияет на скорость прогрева салона: теплая ОЖ быстрее поступает в радиатор печки, сокращая время выхода на комфортную температуру на 30-50%.
Порядок использования и ключевые преимущества
Для достижения максимального эффекта соблюдайте последовательность:
- Установите автоодеяло сразу после поездки, пока двигатель еще теплый.
- Надежно зафиксируйте крепления (клипсы или ремни) по периметру капота.
- Снимайте утеплитель перед запуском двигателя.
Основные выгоды технологии:
- Экономия топлива – сокращение времени работы мотора на холостом ходу для прогрева.
- Снижение износа деталей двигателя за счет уменьшения циклов холодного старта.
- Быстрый обдув салона теплым воздухом без задержек.
| Температура воздуха | Время прогрева без одеяла | Время прогрева с одеялом |
|---|---|---|
| -5°C | 10-12 минут | 6-8 минут |
| -20°C | 18-20 минут | 10-12 минут |
Важно выбирать автоодеяла из негорючих материалов (базальтовое волокно, огнестойкий синтепон) с влагозащитным покрытием. Регулярно проверяйте состояние креплений и отсутствие контакта утеплителя с выпускным коллектором.
Список источников
- Официальное руководство по ремонту ВАЗ 2106 (раздел системы отопления)
- Техническая документация завода-изготовителя ВАЗ
- Специализированные автомобильные форумы (Drive2, ВАЗ 2101-2107 клуб)
- Видеоинструкции по разборке печки на YouTube-каналах авторемонтников
- Статьи на профильных сайтах: "За рулём", AutoVzlet, Exist.ru
- Практические руководства по обслуживанию Жигулей от издательства "За рулём"
- Экспертные мнения автомехаников, специализирующихся на классике ВАЗ
- Отчёты владельцев о модернизации отопителя ВАЗ 2106
