Диагностический разъем - как он устроен и зачем нужен

Статья обновлена: 18.08.2025

Современные автомобили оснащаются сложными электронными системами управления. Для взаимодействия с ними используется стандартизированный диагностический разъем OBD-II.

Этот интерфейс позволяет считывать коды ошибок, контролировать параметры работы двигателя и других агрегатов в реальном времени. Понимание его устройства и функций критически важно для эффективной диагностики.

Разъем имеет строго регламентированную распиновку и расположение в салоне транспортного средства. Через него осуществляется доступ к бортовым контроллерам с помощью специализированного оборудования.

Протоколы OBD-II: понимание стандартных диагностических параметров

Система OBD-II (On-Board Diagnostics II) стандартизирует методы доступа к диагностическим данным автомобилей через унифицированный 16-контактный разъем. Ее ключевая задача – мониторинг работы двигателя и систем снижения вредных выбросов в режиме реального времени. При обнаружении неисправностей, влияющих на экологию, система активирует индикатор Check Engine и сохраняет соответствующий диагностический код неисправности (DTC).

Стандарт OBD-II регламентирует не только физический интерфейс, но и набор протоколов обмена данными между ЭБУ и сканером. Это обеспечивает совместимость оборудования независимо от производителя автомобиля. Основные параметры диагностики – PID (Parameter Identification) – представляют собой коды, запрашивая которые можно получить точные числовые значения датчиков и статусов систем.

Ключевые аспекты протоколов и параметров

Стандартные протоколы OBD-II включают:

SAE J1850 PWM/VPW (используется преимущественно американскими производителями)
ISO 9141-2 (распространен среди европейских и азиатских марок)
ISO 14230 KWP2000 (Keyword Protocol 2000)
ISO 15765 CAN (современный протокол, обязательный для авто с 2008 года)

Базовые PID делятся на режимы (Mode $01 – текущие данные, Mode $02 – замороженные кадры и т.д.). Каждый PID – 2-байтовый код, запрос которого возвращает конкретную информацию. Примеры расшифровки:

PID (hex)	Параметр	Единицы измерения	Формула преобразования
0D	Скорость автомобиля	км/ч	Значение = A (1 байт)
05	Температура охлаждающей жидкости	°C	A - 40
0C	Обороты двигателя (RPM)	об/мин	(256*A + B) / 4

Важно: Стандартные PID (например, 00-1C) обязательны для всех авто, но производители часто добавляют расширенные PID (например, для АКПП или климат-контроля), доступные только через специализированное ПО.

Подключение сканера: порядок действий и ошибки коммутации

Подключение диагностического сканера к разъёму OBD-II требует соблюдения чёткой последовательности. Игнорирование этапов приводит к сбоям связи или некорректным данным. Перед началом работ убедитесь в отсутствии механических повреждений разъёма и сканера, а также проверьте зажигание автомобиля.

Ключевым условием является совместимость сканера с протоколами обмена данными, поддерживаемыми ЭБУ транспортного средства. Несоответствие протоколов – частая причина невозможности установить соединение. Дополнительно убедитесь в исправности предохранителей, отвечающих за питание диагностического разъёма.

Порядок действий при подключении

Заглушите двигатель и включите зажигание в положение "ON" (без запуска ДВС).

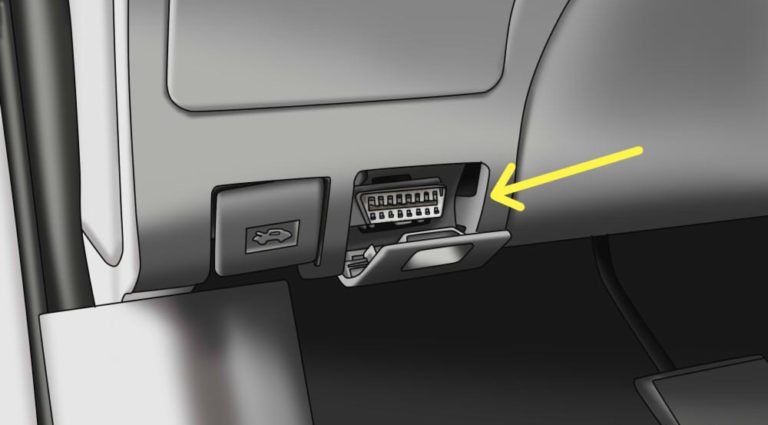

Локализуйте диагностический разъём OBD-II (стандартное расположение – зона рулевой колонки в радиусе 1 метра).
Визуально проверьте целостность контактов разъёма и отсутствие загрязнений.
Совместите ключ-маркер на колодке сканера с пазом разъёма, подключите оборудование до характерного щелчка.
Активируйте сканер и выберите в меню соответствующий протокол связи (при автоматическом определении дождитесь завершения процедуры).
Инициируйте "Сканирование ЭБУ" или "Чтение ошибок" через интерфейс устройства.

Распространённые ошибки коммутации

Ошибка	Причина	Решение
"Нет связи с ЭБУ"	Обрыв CAN-шины, неисправность контроллера, перегоревший предохранитель цепи питания разъёма	Проверить предохранители F30-F34 (номенклатура зависит от авто), диагностировать целостность шины
"Неверный протокол"	Устаревшее ПО сканера, физическое повреждение пинов ISO 9141-2/KWP2000	Обновить прошивку сканера, проверить контакты 7 (K-Line) и 15 (L-Line) разъёма
Прерывание связи	Плохой контакт колодки, низкое напряжение бортовой сети (< 9В)	Переподключить сканер, подключить зарядное устройство к АКБ
Ошибка инициализации	Конфликт протоколов (например, одновременный запрос по K-Line и CAN)	Вручную указать протокол в настройках сканера согласно документации авто

Важно: При использовании адаптеров OBD-II Bluetooth/WiFi убедитесь, что на ЭБУ не подаётся паразитное напряжение через контакт 16 (+12В). Это может вызвать сбои в работе датчиков. Для диагностики критичных систем предпочтительнее прямое проводное подключение.

Распространенные неисправности: проверка питания и целостности шин CAN

Отсутствие питания на диагностическом разъеме – базовая неисправность, блокирующая связь со сканером. Напряжение на контакте 16 (по стандарту OBD-II) должно соответствовать бортовой сети автомобиля (обычно +12В при включенном зажигании). Проверка осуществляется мультиметром: щупы подключаются между контактом 16 и массой (контакты 4, 5 или металлические части кузова). Отклонение более чем на 10% или полное отсутствие напряжения указывает на проблемы с предохранителем, обрывом цепи или неисправностью блока управления, отвечающего за подачу питания.

Некорректная работа или обрыв шин CAN (контакты 6 и 14 разъема) – критическая неполадка, нарушающая обмен данными между ЭБУ и диагностическим оборудованием. Проверка целостности включает измерение сопротивления между контактами CAN-High (6) и CAN-Low (14) при выключенном зажигании и отсоединенном сканере. Нормальное сопротивление для рабочей сети CAN обычно составляет 60 Ом (параллельное соединение двух 120-омных терминаторов). Значение около 120 Ом говорит об отсутствии одного терминатора, бесконечность – об обрыве шины, близкое к нулю – о коротком замыкании.

Методы диагностики шин CAN

Для углубленной проверки шины CAN используется осциллограф или мультиметр с функцией измерения переменного напряжения:

Осциллографирование: Позволяет визуализировать форму сигналов CAN-High и CAN-Low. Исправная шина показывает дифференциальные сигналы в противофазе. Искажение формы, постоянный уровень, отсутствие сигнала – признаки неисправности.
Измерение напряжения: При активной шине (включенном зажигании) относительно массы:
- CAN-High (конт. 6): ~2.5В - 3.5В
- CAN-Low (конт. 14): ~1.5В - 2.5В
Отклонение от этих диапазонов или равенство напряжений указывает на повреждение проводки, неисправность одного из подключенных модулей или КЗ.

Поиск КЗ или обрыва требует пошаговой локализации:

Отключение поочередно ЭБУ, подключенных к проблемной шине CAN, с контролем сопротивления между контактами 6 и 14 разъема. Восстановление нормального сопротивления (60 Ом) после отключения модуля указывает на его неисправность.
Прозвонка цепей CAN-High и CAN-Low на предмет обрыва или КЗ на массу/плюс между диагностическим разъемом и разъемами подозрительных ЭБУ.
Проверка целостности и сопротивления изоляции самих кабелей шины.

Распространенные физические повреждения включают:

Тип повреждения	Визуальные/измерительные признаки	Возможные причины
Обрыв провода	Бесконечное сопротивление на участке цепи, отсутствие сигнала	Перетирание жгута, коррозия контактов, механический надрыв
Короткое замыкание на массу	Нулевое сопротивление между CAN-проводом и массой	Повреждение изоляции, замыкание в разъеме, вода в ЭБУ
Короткое замыкание на +12В	Напряжение на CAN-проводе близко к +12В относительно массы	Пробой в цепи питания, ошибка монтажа
Короткое замыкание между CAN-H и CAN-L	Сопротивление близко к 0 Ом между контактами 6 и 14	Замыкание в жгуте, повреждение ЭБУ

Важно: Перед проверкой цепей CAN обязательно отключайте диагностическое оборудование. Неправильное подключение сканера при наличии КЗ может привести к его выходу из строя. Диагностику питания и целостности шин следует выполнять в первую очередь при отсутствии связи с автомобилем или наличии ошибок связи в сканере.
