Термостат Chevrolet Cruze - конструкция и типичные неисправности

Статья обновлена: 18.08.2025

Термостат в двигателе Шевроле Круз выполняет критическую функцию регулирования рабочей температуры силового агрегата. От его исправности напрямую зависит эффективность охлаждения, расход топлива и общая стабильность работы автомобиля.

В данной статье детально рассматривается конструкция термостата, принцип его работы в системе охлаждения Шевроле Круз, а также типичные неисправности этого узла. Будут проанализированы симптомы сбоев и методы диагностики проблем, возникающих при нарушении температурного режима двигателя.

Конструкция и расположение термостата в системе охлаждения

Термостат Chevrolet Cruze представляет собой механический клапан с термочувствительным элементом, заключенный в пластиковый или металлический корпус. Основными компонентами являются восковой наполнитель в медной капсуле, основной тарельчатый клапан для регулировки потока антифриза к радиатору, перепускной клапан малого круга циркуляции и возвратная пружина. Принцип действия основан на расширении воска при нагреве, что приводит к открытию/закрытию клапанов.

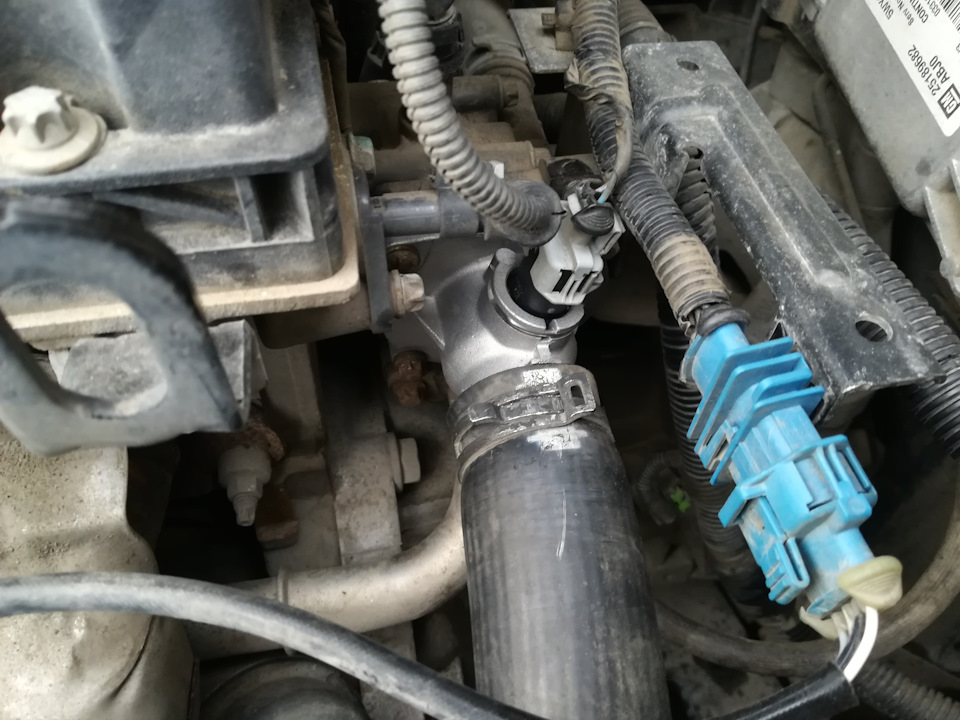

В системе охлаждения двигателя термостат расположен на пути циркуляции охлаждающей жидкости между двигателем и радиатором. На большинстве модификаций Chevrolet Cruze (включая двигатели 1.6, 1.8 и 1.4T) он монтируется в верхней части двигателя, рядом с водяным насосом и ремнем ГРМ. Корпус термостата соединен патрубками с рубашкой охлаждения блока цилиндров, радиатором и помпой.

Типовая конструкция термостата включает:

Корпус – пластиковый (реже алюминиевый) с отводами для патрубков
Термоэлемент – герметичная капсула с терморасширительным воском
Шток – передает усилие от расширяющегося воска к клапану
Основной клапан – регулирует подачу ОЖ в радиатор (открывается при 87-92°C)
Перепускной клапан – обеспечивает циркуляцию по малому кругу

Особенности расположения на разных двигателях:

Двигатель	Расположение	Особенности
1.6 L (LDE)	Слева по ходу движения, под впускным коллектором	Отдельный корпус, крепится двумя болтами
1.8 L (2H0)	Правый торец двигателя, возле генератора	Интегрирован с датчиком температуры
1.4 Turbo (LUJ)	Нижняя часть двигателя, у привода ГРМ	Совмещен с корпусом водяного насоса

Важным элементом является герметизирующая прокладка между корпусом термостата и блоком двигателя. При установке требуется строгая ориентация корпуса согласно меткам, иначе нарушается циркуляция ОЖ. На корпусе обычно присутствует маркировка с температурой начала открытия основного клапана.

Типичные признаки некорректной работы термостата

Некорректная работа термостата проявляется через нарушения температурного режима двигателя. Симптомы напрямую зависят от характера поломки: заклинивания в открытом/закрытом положении или частичной потери функциональности.

Распознать неисправность можно по косвенным признакам без демонтажа узла, но точная диагностика требует проверки термостата и смежных систем. Игнорирование симптомов ведет к перегреву мотора, повышенному износу или увеличенному расходу топлива.

Заклинивание в закрытом положении (жидкость не поступает в радиатор):

Быстрый перегрев двигателя даже при движении на скорости
Кипение охлаждающей жидкости, пар из-под капота
Холодный нижний патрубок радиатора при перегретом двигателе
Постоянная работа вентилятора на максимальных оборотах

Заклинивание в открытом положении (круглосуточная циркуляция через радиатор):

Долгий прогрев двигателя (стрелка температуры не поднимается до 85-90°C)
Температура падает ниже нормы при движении на трассе
Слабый обдув печки, недостаточный прогрев салона зимой
Повышенный расход топлива (на 10-15%) из-за работы в неоптимальном режиме

Нестабильная работа (термостат заедает или открывается частично):

Скачки температуры двигателя в диапазоне 70-100°C
Запаздывающее срабатывание термостата при прогреве
Ложные срабатывания вентилятора при нормальной температуре
Неравномерный нагрев патрубков системы охлаждения

Диагностика неисправностей: перегрев или недостаточный прогрев

Перегрев двигателя проявляется стремительным ростом температуры на приборной панели, появлением пара из-под капота и срабатыванием аварийной сигнализации. Недостаточный прогрев характеризуется длительным выходом на рабочую температуру (более 10-15 минут), слабым обдувом печки и показаниями датчика ниже 80°С.

Обе проблемы требуют немедленной диагностики термостата – ключевого элемента, регулирующего циркуляцию охлаждающей жидкости. Игнорирование симптомов приводит к повышенному износу двигателя, росту расхода топлива или деформации ГБЦ.

Алгоритм проверки термостата

Диагностика перегрева:

Запустите холодный двигатель, отслеживая поведение патрубков радиатора:
- Верхний патрубок должен оставаться холодным первые 5-7 минут
- Резкий нагрев обоих патрубков до запуска вентилятора указывает на заклинивание в открытом положении
При достижении 90-95°С проверьте тактильно:
- Разница температур верхнего/нижнего патрубков превышает 30°С – термостат не открывается
- Отсутствие циркуляции в расширительном бачке

Диагностика недостаточного прогрева:

Симптом	Проверка	Вероятная причина
Долгий прогрев зимой	Измерение температуры ОЖ сканером при -10°С	Засорение малого контура
Холодный нижний патрубок после прогрева	Тактильный тест при 70°С	Раннее открытие клапана
Недостаточная температура печки	Контроль нагрева дефлекторов	Постоянная циркуляция через радиатор

Универсальный метод тестирования:

Демонтируйте термостат, поместите в емкость с водой
Нагревайте воду, контролируя термометром:
- Начало открытия (87±2°С для 1.8L)
- Полное открытие (102°С с ходом 8мм)
Охладите воду – клапан должен полностью закрыться

Алгоритм самостоятельной замены термостата на Chevrolet Cruze

Замена термостата требует базовых навыков работы с инструментами и понимания конструкции системы охлаждения. Перед началом работ убедитесь, что двигатель остыл до температуры 40–50°C во избежание ожогов и избыточного давления в системе.

Подготовьте необходимые компоненты: новый термостат (оригинальный или качественный аналог, например, Wahler или Hepu), охлаждающую жидкость (рекомендованный производителем тип), дистиллированную воду для промывки, герметик для патрубков (при необходимости), чистую ветошь и ёмкость для слива антифриза (объёмом не менее 5 л).

Пошаговая инструкция замены

Слив охлаждающей жидкости:
- Установите автомобиль на ровную поверхность, зафиксируйте колёса противооткатными упорами
- Подставьте ёмкость под сливную пробку радиатора (расположена внизу радиаторного бачка)
- Открутите пробку и слейте ≈2–3 л антифриза
Демонтаж старого термостата:
- Ослабьте хомуты крепления патрубков к корпусу термостата (обычно требуется отвертка или ключ на 8 мм)
- Снимите верхний патрубок, ведущий к радиатору, и нижний патрубок от двигателя
- Открутите 2–3 болта крепления корпуса термостата к двигателю (ключ на 10 мм или TORX T30)
- Извлеките термостат вместе с уплотнительной прокладкой

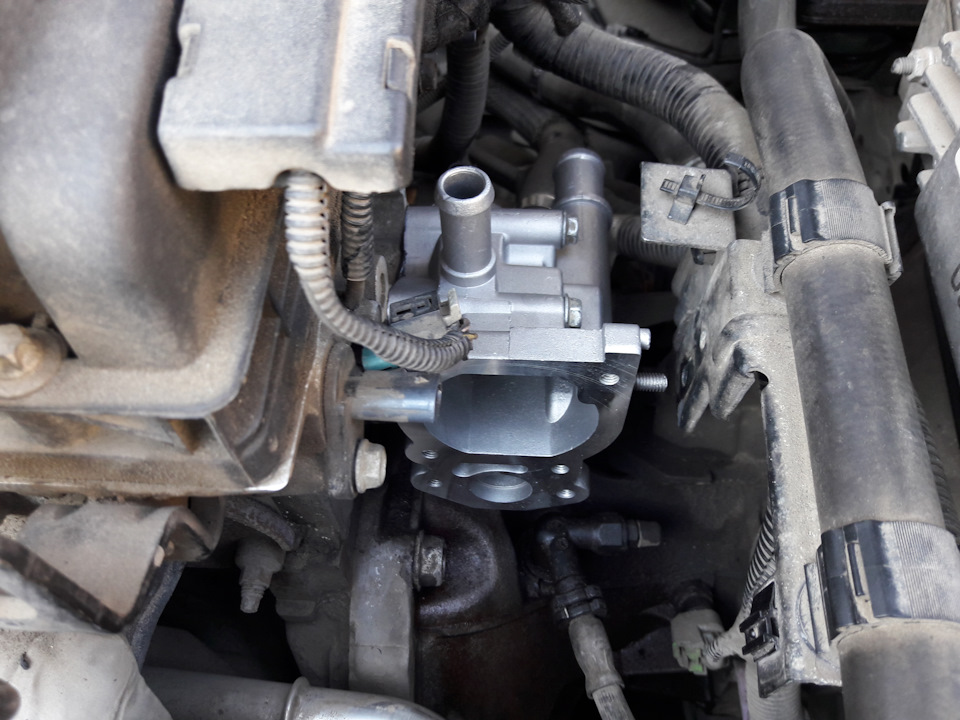

Подготовка и установка нового термостата:
- Очистите посадочное место на двигателе от остатков старой прокладки и загрязнений

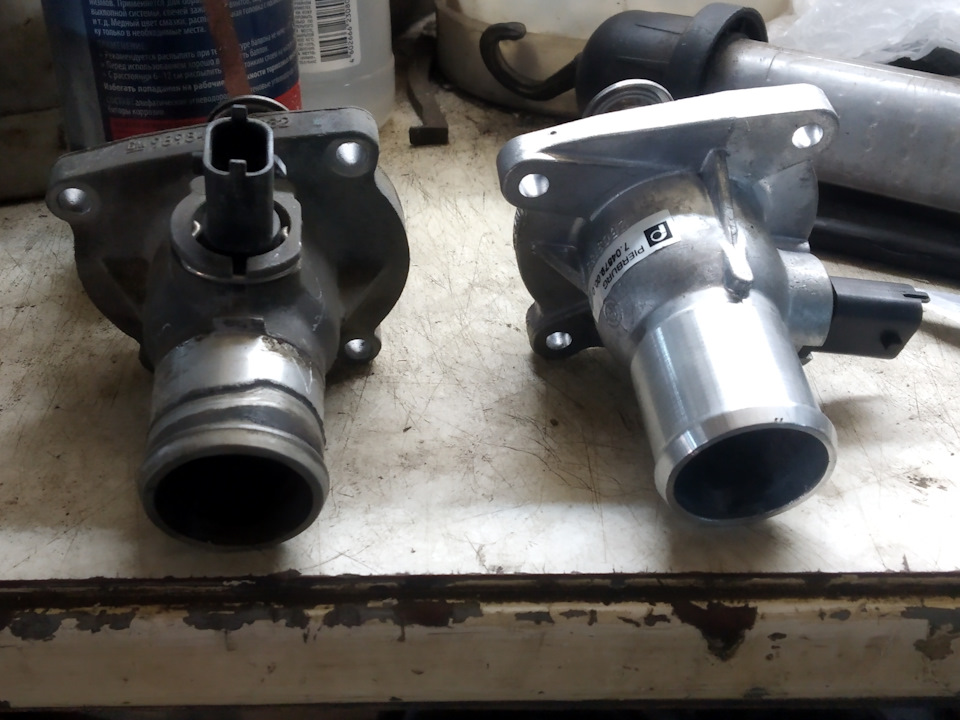

- Проверьте совпадение конструкции нового термостата со старым (расположение патрубков, клапана)
- Нанесите тонкий слой герметика на новую прокладку (если не предусмотрено заводское резиновое уплотнение)
- Установите термостат, затяните болты крепления моментом 8–10 Н·м (равномерно, без перекоса)
Обратная сборка и заправка системы:
- Наденьте патрубки на штуцеры термостата, затяните хомуты
- Залейте охлаждающую жидкость через расширительный бачок до отметки «MAX»
- Запустите двигатель, прогрейте до рабочей температуры (90–95°C)
- Проверьте отсутствие подтёков в зоне термостата и патрубков
- Долейте антифриз при необходимости после выхода воздуха из системы

Критические моменты и проверка

Контрольные точки после замены:

Параметр	Нормальное состояние	Признак ошибки
Прогрев двигателя	Достижение 90°C за 5–7 минут	Длительный прогрев (>10 мин) или перегрев (>100°C)
Работа печки	Горячий воздух на малых оборотах	Холодный воздух при прогретом двигателе
Давление в патрубках	Упругие, но не раздутые патрубки	Раздутые или твёрдые шланги после прогрева

Важно: При появлении ошибки P0128 или постоянном включении вентилятора проверьте правильность установки термостата и отсутствие воздушных пробок. Утилизируйте старый антифриз экологически безопасным способом.
