Термостат Лада Калина - работа системы и ремонт элемента

Расположение термостата на Лада Калина

Термостат на двигателях Лада Калина (8 и 16 клапанов) находится в верхней части моторного отсека, рядом с правой передней стойкой амортизатора (со стороны аккумулятора). Он вмонтирован в корпус патрубков системы охлаждения и соединен с помпой, радиатором и двигателем.

Для визуального определения термостата ориентируйтесь на два толстых резиновых патрубка (около 32 мм в диаметре), отходящих от металлического корпуса устройства. Один патрубок ведет к радиатору, другой – к водяному насосу. Сам корпус обычно алюминиевый, с пластиковыми или металлическими креплениями.

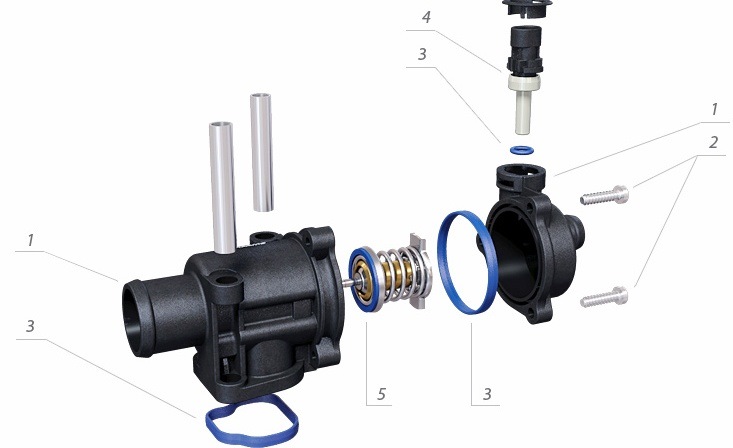

Конструкция корпуса терморегулятора: материалы и особенности

Корпус терморегулятора Лада Калина традиционно изготавливается из литого алюминия или высокопрочного термостойкого пластика. Алюминиевые версии отличаются повышенной механической устойчивостью и оптимальной теплопроводностью, обеспечивая точную реакцию воска на изменения температуры ОЖ. Пластиковые аналоги легче и устойчивы к электрохимической коррозии, но требуют тщательного контроля состояния при высоких нагрузках. Независимо от материала, корпус проектируется с интегрированными каналами для циркуляции тосола.

Конструкция включает три критических элемента: верхний патрубок (выход к радиатору), нижний патрубок (вход от мотора) и фланцевую площадку для крепления к двигателю. На верхней части закреплен термоэлемент с восковым наполнителем и штоком клапана. Уплотнительные резиновые кольца расположены в пазах на патрубках и фланце, предотвращая утечки ОЖ под давлением. Внутренние полости разделены перегородкой на две камеры для разделения потоков нагретой и охлажденной жидкости.

• Материалы уплотнений: Термостойкая резина EPDM (этилен-пропилен-диеновый каучук), сохраняющая эластичность при температурах от -40°C до +150°C.
• Крепёжные элементы: Стальные болты с антикоррозийным покрытием, вкручиваемые в резьбовые отверстия ГБЦ.
• Особенности монтажа: Фланец имеет овальные отверстия для компенсации теплового расширения двигателя.

Устройство термоэлемента с восковым наполнителем

Основу термоэлемента составляет металлический корпус (медный или латунный), внутри которого заключён термочувствительный восковой наполнитель с высоким коэффициентом теплового расширения. Наполнитель герметично запечатан в камере и прижат к подвижной части конструкции – металлическому штоку с резиновым уплотнением.

Шток соединён с поршнем или диафрагмой, расположенной внутри цилиндра с воском. На внешний конец штока крепится клапан, перекрывающий поток охлаждающей жидкости, либо механический толкатель, воздействующий на клапан. Камера с воском находится в прямом контакте с циркулирующей охлаждающей жидкостью через стенки корпуса.

• Детали конструкции:
• Металлический корпус (теплоприёмник)
• Камера с восковым наполнителем
• Резиновая буферная мембрана (компенсирует расширение воска)
• Подвижный металлический шток
• Возвратная пружина
• Резиновый уплотнительный элемент

При нагреве воск плавится и резко увеличивается в объёме, создавая давление на шток. Это давление преодолевает сопротивление возвратной пружины, выталкивая шток наружу. При остывании воск сжимается, и пружина возвращает шток в исходное положение. Ход штока напрямую определяет степень открытия клапана термостата.

Клапан термостата: конструкция и виды исполнения

Основу клапана термостата составляет термочувствительный элемент, заполненный твердым восковым составом с высоким коэффициентом теплового расширения. Этот элемент соединён штоком с запирающим тарелкой и помещён в латунный или алюминиевый корпус с входными/выходными патрубками. При нагреве антифриза воск плавится, расширяется и толкает шток, открывая основной клапан большого круга охлаждения и одновременно перекрывая малый круг (байпасный). Пружина возвращает механизм в исходное положение при остывании.

Конструкционно клапаны делятся на однокомпонентные (клапан и элемент в едином корпусе) и двухкомпонентные (кожух клапана отделён от термоэлемента). Ключевые различия между исполнениями для Лада Калина заключаются в рабочей температуре срабатывания, материале корпуса, количестве ступеней открытия и геометрии патрубков.

Классификация термостатов для Лада Калина

• По конструкции запорного элемента:
  • Двухклапанные: основной клапан и байпасный, синхронно регулирующие потоки по обоим контурам.
  • Одинарные: один клапан, изменяющий сечение для магистралей радиатора и рубашки двигателя.

По температурным режимам:

1. Базовый вариант: 87±2°C – начало открытия, 102°C – полное открытие.
2. «Холодные» модификации: 82±2°C – для регионов с жарким климатом.
3. «Тёплые» модификации: 90±2°C – для улучшения прогрева зимой.

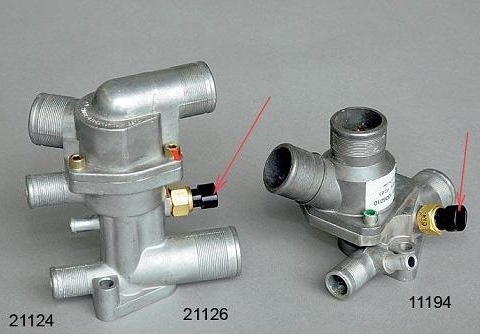

По материалу и исполнению корпуса:

Дополнительные различия включают исполнение патрубков (угол, диаметр) под конкретные модели двигателей: например, для 8-клапанных (1118) и 16-клапанных (21126) моторов формы патрубков отличаются из-за компоновки подкапотного пространства.

Пружины термостата: характеристики и назначение

Фиксирующая пружина обеспечивает удержание большого клапана термостата в закрытом состоянии при низкой температуре охлаждающей жидкости. Возвратная пружина отвечает за плавное закрытие клапана при падении температуры, предотвращая резкие колебания в работе системы охлаждения.

При производстве пружин используются термостойкие стали с добавлением хрома и никеля, обеспечивающие инертность к коррозии и стабильность характеристик. Жёсткость строго калибруется под температурные параметры открытия термостата: для Калины типичное значение срабатывания составляет 85-90°C. Диаметр проволоки (0.7-1.2 мм) и число рабочих витков (5-7) рассчитываются с учетом усилия на преодоление давления ОЖ.

Влияние параметров на работоспособность

• Прогар/проседание материала → преждевременное открытие клапана
• Потеря упругости → медленное закрытие термостата
• Коррозионные поражения → заедание клапана в крайних положениях

Байпасный клапан и его роль в циркуляции антифриза

Байпасный клапан (или перепускной канал) в термостате Лада Калина – это специальный канал в корпусе термостата, обеспечивающий циркуляцию охлаждающей жидкости по малому кругу при непрогретом двигателе. Он напрямую соединяет выходной патрубок водяного насоса и входной патрубок двигателя, минуя основной радиатор охлаждения.

Основное назначение байпасного клапана – поддержание постоянной циркуляции антифриза в режиме прогрева мотора, когда основной клапан термостата закрыт. Это предотвращает локальные перегревы силового агрегата, способствует равномерному нагреву блока цилиндров и гарантирует теплопередачу в радиатор отопителя салона до момента открытия основного клапана термостата.

Принцип работы и критичность функции

Работа байпасного канала активируется автоматически во время запуска холодного двигателя. При температуре антифриза ниже рабочего диапазона (примерно 85-95°C):

• Основной клапан термостата остается закрытым, блокируя доступ антифриза к радиатору охлаждения.
• Поток жидкости от водяного насоса направляется через байпасный канал непосредственно в двигатель и радиатор печки.
• После прогрева антифриза термоэлемент термостата расширяется, постепенно перекрывая байпасный канал и открывая основной клапан для циркуляции через радиатор.

Последствия неисправности байпасного клапана включают:

1. Засорение канала – нарушает циркуляцию на малом круге, провоцируя перегрев двигателя при низких температурах.
2. Неплотное перекрытие после прогрева – часть антифриза циркулирует только через двигатель, увеличивая время выхода на рабочую температуру.

Байпасный клапан не подлежит отдельной замене и требует установки нового термостата в сборе при выходе из строя.

Герметичность корпуса: важность для правильной работы

Плотное прилегание крышки термостата к корпусу предотвращает утечки охлаждающей жидкости и стабилизирует давление в системе охлаждения. Любые нарушения герметичности, вызванные деформацией привалочных плоскостей, износом прокладки или недотянутыми крепежными болтами, провоцируют падение давления и завоздушивание магистралей.

Негерметичный корпус термостата на Лада Калина нарушает тепловой режим двигателя – антифриз просачивается наружу или смешивается с воздухом внутри контура. Это приводит к хроническому перегреву даже при исправном термоэлементе, локальным кипениям в рубашке охлаждения и ускоренному образованию коррозии на металлических компонентах системы.

Критические последствия разгерметизации:

• Снижение эффективности циркуляции: воздушные пробки блокируют проток через радиатор и печку
• Ошибки датчиков температуры: колебания уровня ОЖ искажают показания ЭБУ
• Деформация ГБЦ: перегрев вызывает коробление головки блока цилиндров

При замене термостата обязательно:

1. Зачищать посадочную поверхность на двигателе
2. Использовать новую прокладку с термостойким герметиком
3. Равномерно затягивать болты крест-накрест с моментом 15-20 Н·м

Физический принцип работы термоэлемента

В сердцевине термостата находится термоэлемент (сильфон), заполненный твердым воском со строго заданной температурой плавления. Цилиндрический корпус элемента герметично запаян, а его шток соединён с клапаном, перекрывающим большой круг циркуляции охлаждающей жидкости. Подбор воска по составу обеспечивает точное соответствие точке открытия термостата, указанной производителем двигателя.

При прогреве двигателя охлаждающая жидкость омывает корпус термоэлемента. Нагрев выше критической точки (обычно +87°С для Лада Калина) приводит к плавлению воска. Вещество расширяется в жидкой фазе с силой, способной преодолеть сопротивление возвратной пружины. Увеличение объема воска выталкивает шток из корпуса термоэлемента, механически открывая основной клапан. Охлаждение антифриза ниже порогового значения вызывает застывание и сжатие воска, после чего пружина возвращает шток и клапан в исходное положение, перекрывая поток через радиатор.

Циркуляция антифриза по малому кругу при холодном двигателе

После запуска непрогретого двигателя антифриз перемещается по сокращенному контуру: водяная рубашка силового агрегата → радиатор печки салона → водяной насос → снова в двигатель. Термостат в этом режиме блокирует доступ к основному радиатору системы охлаждения, поддерживая клапан в закрытом положении благодаря твердотельному наполнителю (воск или церезин), находящемуся в твердом состоянии.

Такая циркуляция минимизирует теплопотери и ускоряет прогрев мотора, так как тепло концентрируется только в блоке цилиндров и головке блока. Дополнительный контур включает патрубки малого круга, помпу, термостатный узел и кран отопителя – жидкость целенаправленно обходит основной радиатор, расположенный в передней части авто.

• Температурный диапазон: схема сохраняется, пока антифриз не достигнет 85–90°C.
• Роль термостата: клапан реагирует на нагрев, блокируя переток между малым и большим кругами до срабатывания температурного порога.

Переключение на большой круг при нагреве до рабочей температуры

При холодном запуске двигателя охлаждающая жидкость циркулирует по малому кругу (рубашка двигателя, помпа, печка), минуя радиатор, для быстрого прогрева. Достижение температурной отметки 85–90°C на термометре свидетельствует о выходе на рабочий режим мотора. В этот момент термоэлемент термостата, наполненный твердым термочувствительным воском, достигает критической температуры плавления.

Расширяющийся расплавленный воск энергично толкает шток, сжимая возвратную пружину. Механически соединенный с штоком основной клапан термостата перемещается, открывая доступ жидкости к патрубку радиатора. Одновременно перекрывается канал малого круга. Горячий антифриз устремляется в радиатор через открытый термостат, где охлаждается встречным воздушным потоком, после чего помпой возвращается в двигатель. Это обеспечивает стабильность теплового режима.

• Датчик температуры сигнализирует о достижении нормы на панели приборов
• Полный ход клапана достигается к 102-105°C
• Неполное открытие термостата ведет к перегреву

Рабочая температура двигателя Лада Калина: какой должна быть

Нормальная рабочая температура двигателя Лада Калина варьируется от 87 до 103°C для 8-клапанных модификаций (ВАЗ-11183) и от 90 до 98°C для 16-клапанных (ВАЗ-21126). При исправной работе системы охлаждения стрелка указателя на приборной панели стабильно держится в средней зоне, что соответствует 90°C. Эти значения поддерживаются термостатом, который регулирует поток охлаждающей жидкости через радиатор.

Стабильное удержание температуры в заданном диапазоне критически важно. Недогрев (ниже 80°C при движении) резко увеличивает износ деталей, расход топлива и концентрацию вредных выбросов. Перегрев (превышение 105°C) вызывает деформацию ГБЦ, прогар прокладки или заклинивание двигателя, что требует капитального ремонта.

• Диагностика по приборам: Контролируйте положение стрелки температуры. Допустимы кратковременные отклонения до 105°C в пробках летом, но срабатывание вентилятора должно вернуть показатели к норме.
• Роль термостата: Открывается при 87°C (8кл) или 90-92°C (16кл), переключая жидкость на большой контур охлаждения. Замена нужна при заклинивании в открытом/закрытом состоянии.
• Причины отклонений:
  • Недогрев: Зависший в открытом положении термостат, неисправность датчика температуры
  • Перегрев: Заклинивший термостат (закрыт), низкий уровень антифриза, забитый радиатор, неработающий вентилятор

Температура открытия термостата Калины: заводские параметры

Основной рабочий параметр термостата Лада Калина – температура начала открытия основного клапана. По заводской спецификации для большинства моделей (включая двигатели 11183, 11186 и 21114), термостат должен начинать открываться при 85±2°C. Этот диапазон установлен производителем для обеспечения оптимального прогрева двигателя и корректной работы системы охлаждения.

Полное открытие клапана достигается при 100–102°C, что гарантирует эффективный отвод избыточного тепла в радиатор. Температурные параметры наносятся на корпус термостата штамповкой (например, «85» или «87») или краской. Использование устройства с другими значениями (например, 92°C или 80°C) приводит к нарушению теплового режима, перегреву или излишне долгому прогреву.

Варианты с температурой открытия 80°C или 92°C считаются нештатными. При замене устанавливайте только термостат, соответствующий оригинальным параметрам вашей модификации двигателя, что указано в руководстве по эксплуатации или на снятой детали.

Изменение пропускной способности клапана при нагреве

Термочувствительный элемент термостата содержит технический воск с добавлением медного порошка. При нагреве антифриза до рабочей температуры (92–98°C для большинства модификаций Калины) воск начинает плавиться, увеличиваясь в объёме. Это создаёт давление на твердотельный наполнитель внутри капсулы, который выталкивает шток клапана.

Подвижный шток соединён со специальной тарелкой клапана. Выдвигаясь наружу, шток толкает тарелку, преодолевая сопротивление возвратной пружины. Это приводит к плавному открытию основного клапана, обеспечивая двухступенчатое регулирование потока охлаждающей жидкости.

Принцип регулирования потока

1. Прогрев: Тарелка малого контура открыта полностью, основной клапан герметично перекрывает доступ к радиатору.
2. Переходной режим: При 87–92°C термоэлемент начинает расширяться, создавая постепенно увеличивающийся зазор в основном клапане.
3. Полное открытие: При 98°C клапан малого круга плотно закрывается седлом, а основной канал достигает максимальной пропускной способности.

Важно: На старых термостатах возможно "подвисание" клапана на 50–60% пропускной способности из-за коррозии штока или износа уплотнений, что вызывает хронический перегрев двигателя.

Обратный процесс: закрытие термостата при охлаждении

Закрытие термостата происходит при снижении температуры охлаждающей жидкости. Когда двигатель не прогрет или остывает после остановки, верхний термочувствительный элемент сжимается, возвращая основной клапан в исходное положение. Это перекрывает поток антифриза в радиатор, перенаправляя его по малому кругу через рубашку охлаждения двигателя и печной теплообменник. Принудительной циркуляции жидкости через радиаторный контур в этом режиме нет.

Автоматическое перекрытие основного патрубка предотвращает переохлаждение мотора и сокращает время его прогрева после запуска. Работа термостата в этом режиме напрямую зависит от точности калибровки термоэлемента – малейшая деформация или износ присадки в воске могут привести к недостаточному прилеганию клапана. Нарушение герметичности провоцирует:

• Потерю температуры антифриза при движении
• Нестабильные показания датчика на приборной панели
• Снижение КПД печки салона

Двигатель долго прогревается: вероятные проблемы с термостатом

Продолжительный прогрев двигателя Лада Калина чаще всего связан с нарушением функции термостата, который ответственен за регулировку потока охлаждающей жидкости. При работоспособности системы термостат блокирует циркуляцию антифриза через радиатор до достижения двигателем оптимальной температуры (около 85–90°C), обеспечивая быстрый нагрев. Сбои в этом процессе неизбежно приводят к замедлению прогрева.

Ключевая причина – заклинивание термостата в открытом или полуоткрытом положении из-за механического износа, коррозии элементов либо низкого качества охлаждающей жидкости. В таком состоянии клапан постоянно направляет антифриз по большому кругу (через радиатор), что вызывает интенсивный отвод тепла на холодном двигателе. Дополнительными факторами могут выступать несоответствие температуры срабатывания термостата заводским параметрам или деформация его корпуса.

• Заклинивание в открытом положении – полное отсутствие перекрытия большого круга охлаждения на любых режимах.
• Раннее открытие клапана – срабатывание термостата при температуре ниже 80°C из-за износа термоэлемента.
• Негерметичность клапана – частичная утечка антифриза в радиатор даже при "закрытом" состоянии.
• Загрязнение термостата – отложения накипи или ржавчина блокируют подвижные детали.

Перегрев двигателя - главный признак заклинившего термостата

Термостат Лада Калина при заклинивании в закрытом положении блокирует циркуляцию охлаждающей жидкости по большому кругу через радиатор. Жидкость продолжает двигаться только по малому кругу внутри двигателя, лишаясь возможности эффективно отводить тепло. В результате температура двигателя быстро превышает рабочий диапазон 90–95°C, что провоцирует перегрев даже при движении на скорости.

Напротив, заклинивание в открытом состоянии вызывает хронический недогрев мотора – стрелка температуры не достигает нормы зимой или при езде в городе. Однако именно заклинивание в закрытом положении критично опасно: кипение жидкости с образованием паровых пробок усиливает локальный перегрев, а длительная эксплуатация в таких условиях приводит к деформации ГБЦ, разрушению поршневых колец и дорогостоящему ремонту.

Диагностировать проблему помогает экстренный перегрев в трех сценариях:

• При разгоне или подъеме в гору температура стабильно растет
• Падение температуры на спуске отсутствует, стрелка держится в красной зоне
• Нижний патрубок радиатора остается холодным при перегретом двигателе

Своевременная реакция на признаки перегрева предотвращает катастрофические последствия. Немедленная остановка двигателя и диагностика термостата обязательны при первых симптомах.

Холодная нижняя трубка радиатора после прогрева: что означает

При исправной системе охлаждения в процессе прогрева двигателя термостат направляет охлаждающую жидкость по малому кругу (без задействования радиатора). Нижний патрубок остаётся холодным до момента открытия термостата при температуре 85-90°C. После этого нагретый антифриз поступает в радиатор, нагревая нижний шланг, а охлаждённый возвращается в двигатель.

Если нижняя трубка радиатора остаётся холодной после выхода мотора на рабочую температуру (~90°C), это указывает на отсутствие циркуляции жидкости через радиатор. Такая ситуация опасна риском перегрева двигателя при нагрузках.

Основные причины неисправности

• Заклинивание термостата в закрытом положении: главный клапан блокирует поток жидкости к радиатору. Датчик температуры может показывать норму из-за работы малого круга.
• Воздушная пробка: воздух в системе формирует барьер, мешающий циркуляции через радиатор.
• Загрязнение радиатора или патрубков: отложения накипи, ржавчины или деформация трубок радиатора.

Для диагностики термостата на Лада Калина прогрейте двигатель до рабочей температуры и проверьте патрубки:

✓ Верхний шланг: горячий,

✓ Нижний шланг: холодный = термостат не открывается.

Сопутствующий признак – медленный прогрев салона из-за работы отопителя только на малом круге.

Термостат заклинил в открытом положении: симптомы и риски

Двигатель не достигает рабочей температуры даже после длительной поездки, особенно в холодную погоду. Стрелка указателя температуры на приборной панели остается в синей зоне или едва преодолевает отметку 70–80°C. Это происходит из-за постоянной циркуляции охлаждающей жидкости через радиатор, минуя малый контур прогрева.

Печка дует чуть теплым или холодным воздухом независимо от выставленной температуры, так как антифриз не успевает нагреться в рубашке охлаждения двигателя. Наблюдается заметное увеличение расхода топлива – ЭБУ двигателя обогащает топливную смесь для компенсации переохлаждения, а масло в картере не выходит на оптимальную вязкость.

Основные симптомы:

• Замёрзший прогрев – температура не поднимается выше 70–85°C
• Слабая подача тепла в салон при работающей печке
• Устойчиво высокий расход топлива (на 15–25% выше нормы)
• Потеря тяги и отзывчивости двигателя

Критические риски:

1. Кислотное старение моторного масла – конденсат не выпаривается при низкой температуре
2. Коррозия цилиндров и ускоренный износ поршневой группы из-за смывания масляной пленки
3. Загрязнение свечей зажигания и кислородных датчиков несгоревшим топливом
4. Повреждение катализатора выхлопа из-за попадания обогащенной смеси
5. Образование эмульсии в масляном картере при частых коротких поездках зимой

Термостат заклинил в закрытом положении: опасность перегрева

При заклинивании термостата Лада Калина в закрытом положении основной клапан перекрывает путь охлаждающей жидкости к основному радиатору. Вся система охлаждения принудительно работает только по малому кругу: жидкость циркулирует лишь через рубашку охлаждения двигателя и печку салона, минуя радиатор. Это полностью блокирует главный способ отвода избыточного тепла в атмосферу.

Отсутствие доступа жидкости в радиатор неминуемо приводит к быстрому и опасному перегреву двигателя. Температура охлаждающей жидкости катастрофически возрастает за считанные минуты, двигатель начинает работать в экстремальных температурных режимах. Последствия такого перегрева могут быть критичными и дорогостоящими:

• Деформация (коробление) головки блока цилиндров (ГБЦ)
• Прогар прокладки ГБЦ, что ведет к смешиванию охлаждающей жидкости и масла
• Задиры на стенках цилиндров и поршневых кольцах из-за потери смазочных свойств масла
• Оплавление поршней или выход из строя других компонентов двигателя

Ключевые признаки заклинивания термостата в закрытом состоянии и начавшегося перегрева:

1. Стрелка указателя температуры охлаждающей жидкости быстро достигает красной зоны (за 5-10 минут прогрева) и остается там.
2. Нижний патрубок радиатора (который должен быть горячим после открытия термостата) остается холодным или чуть теплым при перегретом двигателе.
3. Ощущается сильный нагрев в районе двигателя и сильный жар из дефлекторов печки, даже если она выключена.
4. Возможно появление пара из-под капота при кипении жидкости в расширительном бачке.

Обнаружение данных симптомов требует немедленной остановки двигателя во избежание фатальных последствий. Дальнейшее движение категорически запрещено. Требуется проверка работы термостата и его оперативная замена при подтверждении неисправности.

Разница температур верхнего и нижнего патрубков радиатора

Разница температур между верхним (подводящим к радиатору) и нижним (отводящим от радиатора) патрубками в исправной системе охлаждения Лада Калина составляет 15–25°C. Это свидетельствует о корректной работе термостата и эффективном охлаждении антифриза: горячая жидкость из двигателя поступает в радиатор через верхний патрубок (90–100°C), а охлаждённая возвращается в двигатель через нижний (65–75°C). Отсутствие перегрева мотора в таком случае подтверждается стабильными показателями датчика температуры.

Снижение разницы менее 10°C или её отсутствие указывает на неисправности: заклинивший термостат в открытом положении (антифриз постоянно циркулирует через радиатор, не прогреваясь до нормы), засор каналов радиатора либо неработающий электровентилятор. Чрезмерная разница (более 30°C) возникает при заклинивании термостата в закрытом состоянии, негерметичности системы или поломке помпы, что ведёт к локальному закипанию жидкости и риску перегрева двигателя.

Диагностика и значимость перепада температур

• Норма (15–25°C): Термостат открывается вовремя, радиатор и помпа функционируют.
• Малый перепад (<10°C): Проверьте термостат (возможен залипание клапана), подачу питания на вентилятор, чистоту радиаторных сот.
• Высокий перепад (>30°C): Убедитесь в исправности термостата (заклинил закрытым), целостности патрубков, работе водяного насоса.

Проверка температуры корпуса термостата рукой (с осторожностью)

При работающем прогретом двигателе (85-90°C) кратковременно прикоснитесь тыльной стороной ладони к корпусу термостата и входному/выходному патрубкам радиатора. Верхний патрубок (от двигателя к термостату) должен ощутимо нагреваться по мере прогрева. После открытия клапана (≈87°C) нижний патрубок (от термостата к радиатору) также должен стать горячим.

Отсутствие нагрева нижнего патрубка при горячем верхнем указывает на заклинивание термостата в закрытом положении. Равномерный быстрый нагрев всех элементов свидетельствует о постоянном открытии клапана. Сильная разница температур между секциями корпуса термостата подтверждает исправную работу прибора.

Критические правила безопасности

• Проверку выполняйте только на остывшем до 50-60°C двигателе во избежание ожогов
• Используйте тыльную сторону ладони – при непроизвольном рефлекторном движении рука отдернется от горячей поверхности
• Не касайтесь вращающихся элементов привода ГРМ и ремня генератора
• Исключите контакт с кожей при наличии течей ОЖ – антифриз вызывает химические ожоги

Важно: данный метод дает предварительную оценку и требует подтверждения инструментальной диагностикой.

Использование диагностического сканера для контроля температуры

Подключите диагностический сканер к разъёму OBD-II Лады Калины (расположен под рулевой колонкой), запустите двигатель и активируйте режим чтения параметров в реальном времени. Выберите в меню сканера показания датчика температуры охлаждающей жидкости (значения обычно отображаются в °C или °F). Это исключает погрешности штатного указателя температуры на приборной панели, обеспечивая цифровую точность мониторинга.

Наблюдайте за динамикой изменения температуры: при исправном термостате в режиме прогрева показатели плавно растут до момента открытия термоэлемента (87–92°C), после чего должны стабилизироваться. Аномалии (например, длительный прогрев ниже 80°C или скачки при достижении рабочих значений) указывают на заклинивание клапана, подлежащее детальной проверке или замене.

1. Критичные маркеры неисправностей:
2. Температура превышает 100°C в движении – признаки перегрева из-за малого круга циркуляции.
3. Скачкообразный рост при нагрузке – сигнал о частичном засоре системы.
4. Долгое удержание значений ниже 80°C – подозрение на заклинивание в открытом положении.

* Для комплексного анализа сравните данные сканера с визуальным контролем состояния патрубков радиатора после открытия термостата.

Тест термостата в кипящей воде: последовательность действий

Для проверки работоспособности термостата используется метод погружения в кипящую воду. Этот тест позволяет визуально определить момент срабатывания клапана и сравнить его с эталонными значениями для конкретной модели двигателя Лада Калина.

При проведении теста соблюдайте осторожность: используйте термостойкие перчатки и щипцы. Потребуется кухонная плита, термометр с диапазоном до 110°C, ёмкость с водой и собственно демонтированный термостат. Перед началом убедитесь в отсутствии трещин на корпусе устройства.

1. Налейте воду в металлическую ёмкость, погрузите термостат так, чтобы он не касался стенок и дна
2. Поместите термометр рядом с термостатом и нагревайте ёмкость на плите
3. Контролируйте показания термометра при достижении 80°C
4. Фиксируйте температуру начала открытия основного клапана (должно происходить в диапазоне 85±2°C)
5. Доведите воду до кипения (95-100°C) убедитесь в полном открытии клапана (ход штока 7-8 мм)
6. Снимите ёмкость с плиты и наблюдайте за закрытием клапана при остывании

При несоответствии параметров или залипании клапана термостат подлежит замене. Тестируйте только чистый термостат – накипь искажает результаты.

Подготовка к замене термостата Лада Калина: необходимые инструменты

Качественная замена термостата требует подготовки базового набора инструментов для безопасного демонтажа старого узла и установки нового. Работы выполняются на остывшем двигателе с предварительно слитым охлаждающей жидкостью.

Доступ к термостату осложнен расположением между двигателем и радиатором, поэтому ключи с удлинителями и шарнирными головками будут незаменимы. Все манипуляции упрощаются при снятом воздушном фильтре и корпусе дроссельного узла.

Обязательный набор инструментов

• Ключи рожковые и накидные:
  • На 10 мм – для патрубков и хомутов
  • На 13 мм – крепление корпуса термостата
• Торцовые головки с трещоткой:
  • На 10 мм, 13 мм
  • Удлинитель 150 мм
  • Карданный шарнир
• Отвертки:
  • Крестовая (PH2)
  • Плоская (для хомутов типа «жучек»)

Дополнительные материалы

• Новая охлаждающая жидкость (5-6 л)
• Дистиллированная вода для промывки системы
• Чистая ветошь или салфетки
• Емкость для слива антифриза (объемом не менее 8 л)
• Защитные перчатки и очки

Специнструменты (рекомендовано)

Выбор нового термостата: OEM или аналог, на что обращать внимание

При выборе термостата на Lada Kalina первостепенное значение имеет температурный режим. Штатный параметр для большинства модификаций – 87°C. Отклонения приведут к хроническому перегреву или недогреву двигателя. Проверьте маркировку старой детали или параметры двигателя (например, для 8-клапанных и 16-клапанных версий требования могут отличаться). Качественный узел должен быть герметичным: осмотрите корпус на отсутствие трещин и деформаций, особенно в местах соединения патрубков.

Критично оцените материал изготовления. Корпус из алюминиевого сплава устойчивее к коррозии и перепадам температур, чем дешёвый пластик. Обратите внимание на термоэлемент: сильфонные (жидкостные) конструкции чувствительнее к качеству антифриза, но дешевле, тогда как капсульные (с восковым наполнителем) надёжнее и точнее срабатывают. Сопоставьте геометрию креплений и длину штока с оригиналом – несоответствие вызовет протечки или неправильную установку.

Ключевые критерии выбора

• OEM (Original Equipment Manufacturer): Термостаты от AVTOVAZ (артикул 2108-1306010-82 для 8V; 1118-1306010-32 для 16V) гарантируют совместимость, но дороже аналогов на 20-40%.
• Аналоги премиум-класса (Gates, Wahler, Luzar): Соответствуют оригинальным допускам, часто имеют усиленную конструкцию. Цена на 15-25% ниже OEM.
• Бюджетные аналоги (Startvolt, Fenox): Риск раннего выхода из строя (залипание клапана, деформация). Рекомендуются как временное решение.

Контрольные параметры при покупке:

1. Сертификация по ГОСТ 20867-75 или ISO 9001 – минимизирует риск заводского брака.
2. Эффективность уплотнителей: силиконовые кольца устойчивее к агрессивным ОЖ, чем резиновые.
3. Отсутствие люфта штока при ручном покачивании (допуск ≤ 0.5 мм).
4. Чёткая маркировка температуры начала открытия на корпусе.

Проверка перед установкой:

Как подобрать правильную температуру открытия для Калины

Температура открытия термостата для Лада Калина выбирается на основе рекомендаций производителя и климатических условий эксплуатации. Стандартные варианты – 85°C, 90°C и 105°C – рассчитаны на разные сценарии: нижний предел (85°C) подходит для жаркого климата, средний (90°C) универсален, а верхний (105°C) необходим для корректной работы двигателя с современным ГБО.

Учитывайте тип двигателя: для 8-клапанных вазоновских моторов завод устанавливает термостаты 90°C, а для 16-клапанных – 102-105°C. Установка элемента с пониженной температурой (например, 85°C вместо 90°C) летом снижает риск перегрева, но зимой повысит расход топлива, а двигатель не выйдет на рабочий режим. В таблице ниже ключевые параметры выбора:

Для проверки рабочей температуры двигателя используется диагностический сканер: сравните фактические значения с температурой раскрытия. Расхождение свыше 5°C указывает на необходимость замены. Советы по подбору:

1. Избегайте подделок – покупайте термостаты Pierburg, Luzar или Gates, визуально проверяя пружину, клапан и уплотнитель.
2. Учитывайте летние/зимние условия. При −20°C и ниже использование 85°C приведет к долгому прогреву.
3. При установке ГБО применяйте термостаты 98-105°C для защиты клапанов от прогорания.

Слив охлаждающей жидкости: меры предосторожности

ОБЯЗАТЕЛЬНЫЕ условия начала работ: двигатель должен полностью остыть до температуры 40-50°C (непроточная проверка рукой на ощупь). Никогда не открывайте пробку расширительного бачка или радиатора на прогретом двигателе – это приводит к выбросу кипящего антифриза под давлением.

Защита здоровья: используйте плотные резиновые перчатки и защитные очки. Охлаждающая жидкость токсична, вызывает ожоги кожи и раздражение слизистых. Избегайте попадания на лакокрасочное покрытие – антифриз агрессивен и может повредить его.

Этапы слива с соблюдением ТБ:

1. Установите автомобиль на ровную поверхность, зафиксируйте колеса противооткатными упорами.
2. Снимите крышку с расширительного бачка для сброса давления в системе.
3. Подготовьте чистую ёмкость объемом не менее 8 литров для сбора отработанной ОЖ.
4. Демонтируйте защиту двигатора (при наличии) для доступа к сливным пробкам.
5. Сливной кран радиатора (расположен в нижнем бачке справа):
   • Подставьте ёмкость под отверстие
   • Медленно открутите пластиковую пробку на ½ оборота
   • Дайте стечь основному объёму (около 4 л)
6. Сливной болт блока цилиндров (под выпускным коллектором):
   • Примените накидной ключ на 13 мм
   • Дождитесь полного стекания остатков ОЖ (дополнительно 1-1,5 л)
   • Затяните болт моментом 25-35 Нм после завершения

Важно: утилизируйте отработанный антифриз через специализированные пункты приёма – запрещено сливать в почву или канализацию!

Демонтаж кожуха воздушного фильтра для доступа к термостату

Отключите минусовую клемму аккумулятора во избежание короткого замыкания. Дождитесь остывания двигателя перед началом работ, чтобы исключить ожоги.

Отсоедините гофрированный воздуховод, ослабив хомут крепления к дроссельному узлу. Аккуратно снимите датчик массового расхода воздуха (ДМРВ), отогнув фиксатор колодки проводов и выкрутив два винта крепления корпуса датчика.

1. Крепежные элементы кожуха:
   • В моторном отсеке: три гайки «на 8» под резиновыми проставками сверху корпуса.
   • Снизу справа: один болт M8, соединяющий кожух с кронштейном (требуется удлинитель и головка «на 13»)
   • Слева: металлический фиксатор с пружиной, оттягиваемый вбок ключом «на 10».
2. Финишный этап: потяните корпус фильтра вертикально вверх, освободив резиновые втулки от шпилек. Уберите патрубок вентиляции картера, закрепленный в задней части кожуха.
