Тихая работа кондиционера авто - меняем подшипник компрессора

Статья обновлена: 18.08.2025

Неисправность подшипника компрессора кондиционера – распространенная проблема, способная лишить комфорта в жаркую погоду. Характерный вой, гул или свист из моторного отсека при включении климатической системы сигнализирует о его износе.

Игнорирование этих признаков приводит к катастрофическим последствиям: разрушение подшипника может вызвать заклинивание вала компрессора, обрыв ремня или повреждение других элементов системы.

Своевременная замена изношенного подшипника критически важна для сохранения работоспособности всего кондиционера. Процедура требует специальных навыков и инструментов, но позволяет избежать дорогостоящей замены компрессора в сборе.

Определение типа установленного компрессора кондиционера

Точная идентификация компрессора – критически важный этап перед заменой подшипника, так как конструкция, метод крепления шкива и тип подшипника существенно различаются между моделями. Использование неподходящих запчастей или инструментов гарантированно приведет к повреждению узла.

Основные типы компрессоров, встречающиеся в автомобильных системах кондиционирования, включают поршневые (аксиальные и радиальные), роторно-лопастные, спиральные и винтовые агрегаты. Наиболее распространены в легковом транспорте поршневые конструкции с приводом от ремня через электромагнитную муфту.

Ключевые методы идентификации

Для определения типа установленного компрессора используйте следующие источники информации:

Маркировка на корпусе: Найдите штампованный номер модели, серийный номер или логотип производителя (Sanden, Denso, Valeo, Delphi, Bosch и др.).
Визуальный осмотр конструкции:
- Поршневые: Характерный цилиндрический корпус с клапанной плитой и блоком цилиндров.
- Роторно-лопастные: Более компактная овальная или круглая форма.
- Спиральные: Относительно плоские с двумя спиральными элементами.

Форма и крепление шкива:

Тип шкива	Характеристика	Типичный компрессор
Сплошной	Жестко зафиксирован на валу	Старые модели без муфты
С электромагнитной муфтой	Внешняя ведущая часть, внутренний ступичный подшипник	Современные поршневые, роторные
С демпфером крутильных колебаний	Наличие резинового демпфера в шкиве	Поздние модели Sanden, Denso

Электромагнитная муфта: Наличие/отсутствие, тип крепления (болты, стопорное кольцо), конструкция (статическая или подвижная катушка).
Техническая документация: Сервисные мануалы (ETKA, Mitchell On-Demand, Alldata) или онлайн-каталоги автозапчастей по VIN-коду автомобиля дают точную информацию.

Важно: Никогда не полагайтесь только на визуальное сходство или модель автомобиля. Сфотографируйте компрессор, его маркировки и шкив, сравните с каталогами поставщиков подшипников. Учитывайте, что на одну модель авто могли устанавливать компрессоры разных производителей в зависимости от года выпуска и комплектации.

Меры безопасности при работе с хладагентом

Перед демонтажем компрессора для замены подшипника необходимо полностью удалить хладагент из системы кондиционирования с помощью специализированного оборудования. Никогда не вскрывайте трубопроводы или компоненты системы без предварительной эвакуации хладагента сертифицированным станком для рекуперации.

Работайте исключительно в хорошо вентилируемом помещении, избегая замкнутых пространств. Пары хладагента тяжелее воздуха и могут скапливаться в низинах, вытесняя кислород – это создает риск удушья при вдыхании. Используйте вытяжную вентиляцию принудительного типа при работе в гаражах или смотровых ямах.

Ключевые правила защиты

Используйте СИЗ: Обязательно наденьте защитные очки и химически стойкие перчатки (нитриловые или неопреновые). При риске разгерметизации системы добавьте лицевой щиток.
Избегайте открытого огня: Хладагенты при контакте с пламенем или горячими поверхностями (>250°C) разлагаются на токсичные газы (фосген, хлористый водород). Запрещено курить или использовать сварочное оборудование рядом.
Защищайте кожу: Попадание жидкого хладагента вызывает обморожение. Немедленно промойте пораженный участок холодной водой 15 минут при случайном контакте.

При заправке системы после ремонта используйте только хладагент, разрешенный производителем авто (указан на табличке под капотом). Смешивание разных типов хладагентов приводит к химической нестабильности и повреждению компрессора.

Ситуация	Действие
Утечка при демонтаже	Немедленно покинуть зону, проветрить помещение перед устранением
Попадание в глаза	Промывать проточной водой 20 минут, срочно обратиться к врачу
Утилизация	Передавать только лицензированным центрам по рециклингу хладагентов

Все работы с хладагентами регламентированы экологическим законодательством. Несанкционированный выпуск фреона в атмосферу запрещен из-за разрушения озонового слоя и высокого потенциала глобального потепления. Подтверждайте факт утилизации актом выполненных работ от сертифицированной станции.

Откачка хладагента из системы кондиционирования

Перед демонтажем компрессора для замены подшипника необходимо полностью удалить хладагент из системы кондиционирования. Эта операция выполняется с использованием специализированного станка для регенерации фреона, подключенного к сервисным портам высокого и низкого давления. Строго запрещено выпускать хладагент в атмосферу из-за экологической опасности и нарушений законодательства.

Мастер подсоединяет шланги станка к магистралям кондиционера, после чего запускает процесс вакуумирования. Аппарат автоматически откачивает фреон вместе с компрессорным маслом в отдельные герметичные контейнеры, фиксируя количество извлеченного вещества. Важно убедиться в полном отсутствии давления в системе перед отсоединением коммуникаций.

Ключевые этапы процедуры

Проверка герметичности магистралей перед откачкой
Контроль уровня масла через смотровое окно станка
Фиксация объема извлеченного хладагента в акте приема-передачи

Параметр	Нормальное значение
Время откачки	8-15 минут
Остаточное давление	ниже 0.5 бар
Объем масла в отстойнике	не более 20 мл

После завершения процедуры обязательно заглушают сервисные порты для предотвращения попадания влаги и загрязнений. Извлеченный фреон позже используется для повторной заправки системы, а отработанное масло подлежит утилизации. Несоблюдение технологии откачки приводит к попаданию воздуха в контур и последующему выходу из строя нового компрессора.

Отсоединение клемм аккумулятора перед работой

Перед началом демонтажа компрессора кондиционера обязательно обесточьте электросистему автомобиля. Это исключит риск короткого замыкания при случайном контакте инструмента с проводкой или клеммами. Нарушение этого правила может привести к повреждению электронных блоков управления и дорогостоящему ремонту.

Отсоединение питания также предотвращает неконтролируемое включение вентиляторов охлаждения или компрессора при случайном замыкании контактов. Особенно критично это для моделей с электромагнитной муфтой компрессора, где подача напряжения возможна даже при выключенном зажигании.

Порядок безопасного отключения

Заглушите двигатель и извлеките ключ из замка зажигания
Наденьте диэлектрические перчатки и защитные очки
Сначала снимите отрицательную клемму (-), ослабив гайку крепления
Изолируйте отсоединённый провод резиновым чехлом или изолентой
Повторите действия с положительной клеммой (+)

Убедитесь, что отсоединённые провода не контактируют с кузовом или клеммами. При длительных работах (более 30 минут) рекомендуется дополнительно отсоединить разъёмы генератора и стартера. После завершения ремонта подключите сначала положительную клемму, затем отрицательную.

Риск	Последствия	Меры предотвращения
Короткое замыкание	Выход из строя ЭБУ, пожар	Изоляция инструментов, снятие металлических украшений
Случайная активация систем	Травмы при запуске компрессора	Проверка отключения всех цепей мультиметром
Разряд аккумулятора	Невозможность запуска двигателя	Контроль времени работ, зарядное устройство

Снятие приводного ремня компрессора

Перед началом работ убедитесь, что двигатель остыл, ключ зажигания извлечен, а аккумуляторная батарея отсоединена для предотвращения случайного запуска. Подготовьте необходимые инструменты: гаечные ключи (обычно на 12-17 мм), монтировку или специальный рычаг для натяжителя, защитные перчатки.

Визуально определите схему прохождения ремня навесного оборудования, отметив расположение роликов и натяжителя. При необходимости сделайте фото или схематичный рисунок маршрута ремня для последующей корректной установки. Проверьте состояние ремня на предмет трещин и расслоений – при их обнаружении замена обязательна.

Порядок ослабления натяжения

Найдите механизм натяжителя ремня. В большинстве конструкций это подпружиненный ролик с фиксирующим болтом или квадратным посадочным гнездом под ключ.
Вставьте гаечный ключ или монтировку в предусмотренное производителем монтажное отверстие/проушину натяжителя.
Медленно поверните инструмент против направления силы пружины (обычно по часовой стрелке) до ослабления натяжения ремня.

Удерживая натяжитель в ослабленном положении, снимите ремень с шкива компрессора движением в сторону двигателя. Не допускайте резкого сброса натяжителя – это может повредить механизм. Последовательно стяните ремень с остальных шкивов, сверяясь с зафиксированной схемой.

Тип натяжителя	Инструмент для ослабления	Направление усилия
Автоматический (пружинный)	Рожковый ключ/монтировка	Против пружины
Ручной (болт регулировки)	Ключ на 13-15 мм	Ослабление фиксатора

Извлеченный ремень разложите на чистой поверхности без перегибов
Проверьте свободное вращение шкива компрессора рукой – заедания или шумы указывают на неисправность подшипника
При наличии системы автоматического натяжителя аккуратно верните механизм в исходное положение после снятия ремня

Демонтаж защитных кожухов двигателя при необходимости

Перед началом работ убедитесь в отсутствии препятствий для доступа к компрессору кондиционера. Если кожухи перекрывают путь к крепежным элементам или шкиву, их потребуется временно снять. Оцените тип крепления каждого элемента – обычно применяются пластиковые клипсы, болты или резиновые фиксаторы.

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Используйте подходящий инструмент: торцевые головки для болтов, плоскую отвертку для клипс или съемник пистонов. Складывайте крепеж в отдельную емкость, чтобы избежать потерь, и запоминайте последовательность демонтажа многослойных конструкций.

Порядок выполнения работ

Идентификация элементов: Определите какие именно кожухи мешают доступу (защита ГРМ, пластмассовые накладки на блоке цилиндров, нижние пыльники)
Очистка зоны: Продуйте стыки сжатым воздухом или протрите ветошью для предотвращения попадания грязи в моторный отсек
Демонтаж крепежа:
1. Выкрутите болты крепления корпусных элементов против часовой стрелки
2. Аккуратно подденьте отверткой центральные штыри пластиковых пистонов
3. Снимите резиновые держатели поворотом на 90°
Извлечение кожухов: Снимайте детали без перекоса, прилагая равномерное усилие. При заклинивании проверьте наличие скрытых креплений

Тип крепления	Инструмент	Особенности
Болты/гайки	Трещоточная рукоятка с головкой	Пометьте длину болтов маркером при разном калибре
Пластиковые клипсы	Плоская отвертка или съемник	Нажимайте на центральный стержень до щелчка
Резиновые пистоны	Плоскогубцы с узкими губками	Вращайте основание перед вытягиванием

Освобожденные кожухи аккуратно отложите в сторону, избегая контакта с острыми кромками подкапотного пространства. При наличии проводки на элементах (например, датчиков) предварительно отсоедините разъемы, нажав на фиксатор. Проверьте целостность посадочных мест и уплотнителей перед обратной установкой.

Маркировка и отсоединение магистралей кондиционера

Перед демонтажем компрессора критически важно корректно идентифицировать и отсоединить трубопроводы системы кондиционирования. Ошибочное подключение при сборке вызовет неисправность или повреждение узлов.

Используйте цветную изоленту или маркеры для нанесения меток на каждую магистраль и соответствующий штуцер компрессора. Фиксируйте взаимное расположение патрубков относительно корпуса агрегата и направляющих элементов рамы.

Порядок демонтажа магистралей

Обеспечьте доступ к соединениям, сняв мешающие элементы (защитные кожухи, воздуховоды, кронштейны)
Защитите глаза очками – возможен выброс остаточного хладагента или масла
Аккуратно очистите область вокруг штуцеров от загрязнений щеткой
Ослабьте гайки ключом точного размера без перекоса, удерживая ответную часть вторым ключом
После срыва резьбы завершите откручивание вручную для контроля усилия

Тип соединения	Особенности демонтажа	Риски при ошибке
Резьбовое (O-ring)	Не допускать проворачивания трубки относительно штуцера	Деформация уплотнительного кольца, перекос фланца
Быстросъемное (клипса)	Фиксатор снимается специнструментом или плоской отверткой	Поломка пластиковых фиксаторов, повреждение уплотнения

Немедленно закрывайте отсоединенные патрубки и штуцеры компрессора пластиковыми заглушками. Это предотвратит попадание влаги, пыли и потерю остаточного масла.

При наличии следов масла на соединениях – обязательно замените уплотнительные кольца перед сборкой. Убедитесь в отсутствии вмятин или перегибов на трубках после демонтажа.

Отключение электрических разъемов компрессора

Найдите электрические разъемы, подключенные к корпусу компрессора кондиционера. Обычно присутствуют два типа: многоконтактный колодочный разъем для управления муфтой компрессора и клапаном (если система переменной производительности) и отдельный разъем датчика давления (при наличии). Обратите внимание на цветовую маркировку проводов или метки на корпусе разъемов для последующей корректной сборки.

Перед отсоединением обесточьте бортовую сеть автомобиля, сняв отрицательную клемму с аккумуляторной батареи. Это исключит риск короткого замыкания, повреждения электронных компонентов системы кондиционирования или срабатывания подушек безопасности. Убедитесь, что ключ зажигания извлечен из замка и находится вне зоны работ.

Процедура отключения

Последовательность действий:

Осмотрите разъем на наличие фиксирующей защелки или стопорного язычка. Нажмите на защелку пальцем или тонкой отверткой (не применяя чрезмерного усилия) для разблокировки механизма.
Возьмитесь за корпус разъема (не за провода!) и плавно потяните его в направлении от компрессора. При затруднении слегка покачайте разъем из стороны в сторону без перекоса.
После отсоединения защитите открытые контакты разъема и гнезда на компрессоре от загрязнения влагой или пылью. Используйте чистые пластиковые заглушки, изоленту или пакеты.

Важно: Никогда не дергайте за провода – это может повредить проводку или внутренние клеммы. Зафиксируйте отключенную проводку в подкапотном пространстве так, чтобы она не мешала демонтажу компрессора и не касалась движущихся частей двигателя.

Ослабление крепежных болтов компрессора

Обеспечьте свободный доступ к крепежным элементам компрессора, предварительно сняв мешающие компоненты: ремень кондиционера, защитные кожухи, патрубки или кронштейны навесного оборудования. Тщательно очистите резьбовые соединения и зоны вокруг болтов от грязи и коррозии с помощью металлической щетки и очистителя для облегчения последующего откручивания.

Идентифицируйте все точки крепления компрессора к блоку двигателя или раме, обращая внимание на возможные скрытые болты под кронштейнами. Используйте специализированные инструменты для работы в стесненных условиях: трещоточные головки с удлинителями, карданные шарниры или гнущиеся переходники для точной фиксации на гранях крепежа без срыва.

Ключевые этапы ослабления

Последовательность действий:

Нанесите проникающую смазку (WD-40, Liquid Wrench) на резьбу каждого болта за 10-15 минут до работы.
Примените ударный гайковерт с контролем усилия или накидной ключ с увеличителем рычага. Избегайте срыва граней!
Начинайте откручивание с наиболее доступных болтов, перемещаясь к сложным. Для закисших соединений используйте методику постепенного раскачивания: короткие повороты вперед-назад.

Особенности фиксации:

Тип крепежа	Рекомендуемый инструмент	Риски
Болт с шестигранной головкой	Накидная головка 1/2"	Скругление граней
Внутренний Torx (T45/T50)	Твердотельный шлицевой ключ	Скол профиля
Глухие болты за кронштейном	Удлинитель с карданом	Потеря доступа

При обнаружении деформированной резьбы или сорванных шлицев немедленно остановитесь. Примените экстракторы для снятия поврежденных болтов, избегая применения грубой силы, способной сломать монтажные уши компрессора. После ослабления выкручивайте болты полностью только при поддержке корпуса компрессора для предотвращения его падения.

Извлечение компрессора из моторного отсека

Отсоедините клеммы аккумулятора для исключения короткого замыкания и обесточивания системы. Очистите зону вокруг компрессора от загрязнений щёткой или сжатым воздухом, уделяя внимание крепёжным элементам и трубопроводам. Снимите защитные кожухи двигателя при их наличии, обеспечивая беспрепятственный доступ к агрегату.

Найдите и ослабьте натяжитель приводного ремня, затем снимите ремень с шкива компрессора. Используйте сервисную информацию для вашей модели автомобиля, чтобы точно определить точки подключения магистралей хладагента, электропроводки и дренажных трубок. Пометьте разъёмы и шланги маркером или бирками для корректной сборки.

Порядок демонтажа

Сброс давления в системе кондиционирования:
- Выполните только в сертифицированном сервисе с использованием рекуперационной станции
- Не вскрывайте магистрали без предварительного вакуумирования
Отсоединение коммуникаций:
- Аккуратно разъедините электрические коннекторы, фиксирующие клипсы
- Открутите гайки фланцев трубопроводов хладагента, немедленно закрыв отверстия заглушками

Демонтаж креплений:

Тип крепежа	Инструмент	Особенности
Болты	Головка с воротком	Фиксируйте противовращение ключом
Скобы	Торцовый ключ	Пометьте ориентацию прокладок

Поддерживайте корпус компрессора при откручивании последнего крепёжного элемента. Вынимайте агрегат плавно без перекосов, контролируя зазор между трубками и кузовными элементами. Установите демонтированный узел на чистую поверхность, исключив попадание пыли в технологические отверстия.

Очистка наружных поверхностей компрессора

Тщательная очистка корпуса компрессора обязательна для исключения попадания абразивных частиц внутрь механизма при демонтаже подшипника. Сильные загрязнения препятствуют точной диагностике состояния узла и корректной установке нового компонента.

Используйте металлическую щетку или скребок для удаления крупных наслоений грязи, окалины и следов коррозии с поверхности. Особое внимание уделите посадочным местам креплений и области вокруг шкива, где скапливается техническая пыль и масляные отложения.

Порядок обезжиривания

Обработайте корпус аэрозольным очистителем тормозов или специализированным обезжиривателем
Выдержите паузу 3-5 минут для растворения масляных пятен
Протрите поверхности чистой ветошью без ворса
Повторите обработку для труднодоступных зон с помощью зубной щетки
Дополнительно продуйте сжатым воздухом пазы и резьбовые отверстия

Важно: избегайте попадания растворителей на электрические разъемы и резиновые уплотнители. После очистки поверхность должна быть полностью сухой перед дальнейшими операциями.

Установка компрессора в тиски аккуратно

Зафиксируйте компрессор в тисках с использованием мягких защитных накладок на губках. Медные или алюминиевые пластины предотвратят повреждение корпуса и обеспечат равномерное распределение давления. Избегайте прямого контакта металлических губок с поверхностью компрессора.

Ориентируйте агрегат таким образом, чтобы прикладываемое усилие приходилось исключительно на массивные неответственные зоны корпуса. Никогда не зажимайте штуцеры, клапаны, кронштейны крепления или тонкостенные элементы – это вызовет деформацию или трещины.

Ключевые этапы фиксации

Очистите губки тисков и компрессор от загрязнений
Наклейте на губки вибропоглощающий материал (резина, мягкий пластик)
Разместите компрессор вертикально, прижимая плоскость основания
Поэтапно затягивайте тиски с умеренным усилием

Контрольные параметры:

Усилие затяжки	Не более 15-20 Н·м
Зазор под губками	Минимум 3 мм от выступающих деталей
Проверка смещения	Отсутствие люфта при легком постукивании

Перед началом работ убедитесь в стабильности положения компрессора – вибрация при демонтаже подшипника увеличивает риск повреждения посадочных мест. При использовании гидравлических тисков ограничьте давление регулятором.

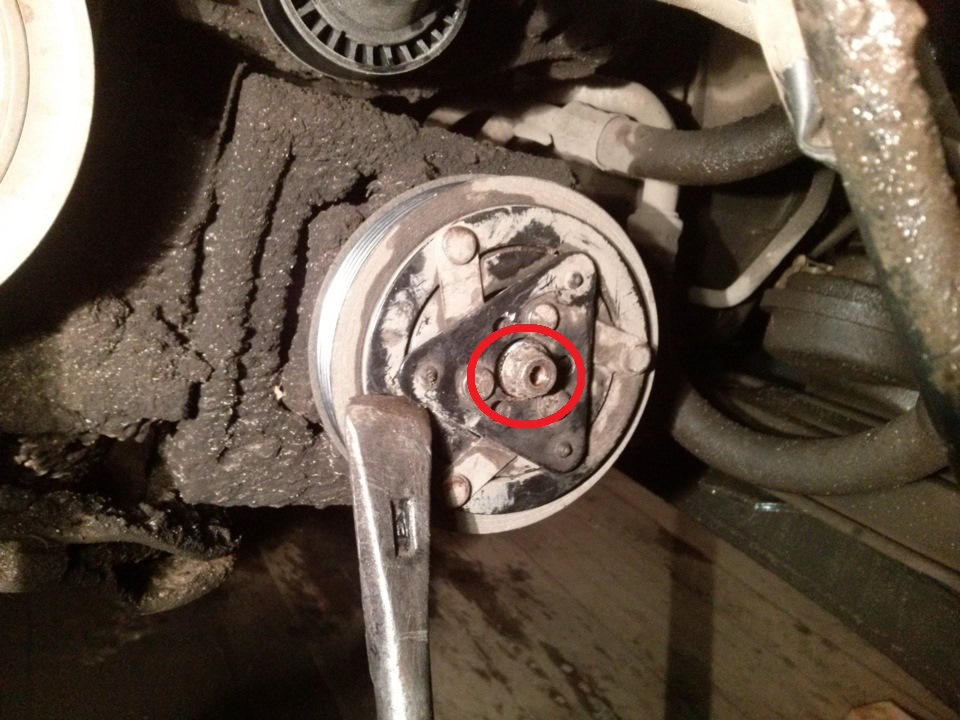

Снятие приводной муфты и шкива компрессора

Зафиксируйте компрессор в мягких тисках, исключив перекосы корпуса. Очистите узел от загрязнений и визуально определите тип крепления муфты – стопорное кольцо или гайку. Подготовьте специализированный инструмент: съемник стопорных колец, универсальный съемник для ступиц, торцевой ключ.

Убедитесь в наличии доступа к крепежным элементам. При наличии электромагнитной катушки отключите разъем и аккуратно отведите проводку в сторону. Маркируйте взаимное положение деталей мелом при необходимости последующей точной сборки.

Демонтаж стопорного кольца
- Зафиксируйте ножки съемника в проушинах кольца
- Сжимайте рукоятки равномерно до выхода кольца из канавки вала
- Немедленно уберите кольцо в контейнер во избежание потери
Снятие ступицы муфты
- Установите съемник: захваты зацепите за задний торец ступицы, центральный винт уприте в вал
- Проворачивайте винт съемника с усилием 5-7 Н·м
- При затрудненном движении обработайте соединение проникающей смазкой WD-40
Демонтаж шкива
- Снимите регулировочные шайбы, запомнив их количество и расположение
- Покачивая шкив из стороны в сторону, снимите его с посадочного места
- При сопротивлении используйте съемник с лапками-захватами
Извлечение подшипника
- Извлеките стопорное кольцо подшипника из паза шкива
- Выпрессуйте подшипник съемником или гидравлическим прессом
- Очистите посадочное место от остатков смазки и металлической стружки

Важно: не используйте ударные инструменты при работе с алюминиевым корпусом компрессора. Контролируйте усилие при выпрессовке – превышение 15 кН приводит к деформации шкива.

Демонтаж стопорного кольца под шкивом

После снятия приводного ремня и фиксирующей гайки шкива, снимите шкив с вала компрессора, аккуратно поддев его монтажной лопаткой или съемником. Убедитесь, что стопорное кольцо расположено в канавке вала непосредственно за посадочным местом шкива – для доступа к нему может потребоваться удаление защитной пластиковой крышки или пыльника.

Очистите зону вокруг кольца от грязи и остатков смазки сжатым воздухом или ветошью. Внимательно осмотрите тип кольца: наружные стопорные кольца обычно имеют проушины для захвата, внутренние (устанавливаемые в канавку вала) – требуют специальных круглогубцев с тонкими загнутыми концами.

Техника извлечения кольца

Наружное кольцо: Захватите проушины кольца острыми плоскогубцами. Сожмите инструмент, уменьшая диаметр кольца, и аккуратно выдвигайте его из канавки вдоль оси вала.
Внутреннее кольцо: Введите концы круглогубцев в монтажные отверстия кольца. Разожмите инструмент, увеличивая диаметр кольца, чтобы оно вышло из паза. Плавно потяните кольцо на себя.

Важно: Работайте в защитных очках – кольцо может неожиданно соскочить и травмировать глаза. Удерживайте кольцо пальцем при частичном выходе из паза, предотвращая разлет.

Тип кольца	Инструмент	Действие
Наружное (с проушинами)	Острые плоскогубцы	Сжатие и сдвиг вдоль вала
Внутреннее (в канавке вала)	Круглогубцы с тонкими концами	Расширение и извлечение

Проверьте состояние канавки вала на предмет задиров или коррозии. Отложите снятое кольцо – даже при видимой целостности его повторное использование не рекомендуется из-за потери упругих свойств.

Специфика разборки различных моделей компрессоров

Разборка компрессора начинается с демонтажа стопорных элементов: шплинтов, стопорных колец или крепежных болтов крышки. Для моделей с электромагнитной муфтой предварительно снимается шкив с подшипником и демонтируется катушка индуктивности, фиксируемую стопорным кольцом или болтами. При этом требуется аккуратно отсоединить электрический разъем и защитный кожух.

Поршневые компрессоры (например, Sanden SD7) требуют выпрессовки передней крышки после удаления крепежных болтов, в то время как в спиральных моделях (Denso, Panasonic) необходимо предварительно снять регулировочный клапан давления. В роторно-лопастных конструкциях критичен порядок извлечения вала с ротором – нарушение последовательности ведет к повреждению уплотнительных поверхностей.

Ключевые особенности разборки

При демонтаже учитывайте конструктивные отличия:

Компрессоры с внешним креплением подшипника (Delphi, Valeo): подшипник выпрессовывается съемником после снятия стопорного кольца. Корпус муфты часто требует нагрева до 80-100°C для расширения посадочного места.
Модели с интегрированным подшипником в шкиве (Denso 10PA): шкив с подшипником снимается гидравлическим прессом. Требуется контроль усилия – превышение 5 кН разрушает алюминиевый корпус.
Компрессоры с клиноременным приводом: обязательна фиксация шкива спецключом при откручивании гайки крепления. Посадочный конус вала обрабатывается медной смазкой перед выколоткой.

При разборке пластинчато-роторных компрессоров (Hella, Mitsubishi) соблюдайте последовательность:

Демонтаж задней крышки с регулировочными шайбами
Извлечение роторного блока с валом
Фиксация положения пластин маркером перед выемкой

В таблице ниже приведены усилия запрессовки для распространенных моделей:

Модель компрессора	Усилие запрессовки (кН)	Температурный режим
Sanden TRS090	3.2-3.8	Корпус +70°C
Denso 6SEU17C	4.5-5.0	Комнатная
Valeo JS96	2.8-3.2	Подшипник -15°C

Важно: запрессовка вала в компрессоры с качающейся шайбой (Sanden 508) выполняется только со стороны картера с применением оправки, защищающей седла клапанов. После разборки все поверхности очищаются от остатков старой смазки, а посадочные места замеряются микрометром на предмет эллипсности.

Извлечение старого подшипника из посадочного места

После демонтажа компрессора и снятия прижимной пластины/шкива, обеспечивается прямой доступ к поврежденному подшипнику, зафиксированному в корпусе. Посадочное место обычно имеет плотную запрессовку, что исключает ручное извлечение без специнструмента. Предварительно очистите зону вокруг подшипника от грязи и остатков смазки металлической щеткой.

Используйте съемник для внутренних подшипников с регулируемыми лапками, которые аккуратно заводятся за внутреннюю обойму. Убедитесь, что лапки надежно зацеплены за кромку обоймы без перекоса, иначе возможен скол сепаратора или деформация корпуса. При отсутствии съемника допускается аккуратное выбивание подшипника через оправку, но только с поддержкой противоположной стороны корпуса во избежание трещин.

Ключевые этапы и инструменты

Фиксация компрессора: Зажмите корпус в тисках через мягкие накладки, исключающие повреждение алюминиевых поверхностей.
Нагрев (при необходимости): При сильной коррозии прогрейте корпус вокруг посадочного места строительным феном (150-200°C) для расширения металла.
Применение съемника:
- Совместите центральный штифт инструмента с осью подшипника
- Равномерно затягивайте гайку съемника, контролируя параллельность извлечения
- При резком усилии добавьте проникающей смазки WD-40
Альтернативные методы:
Выдавливание оправкой: Используйте трубку подходящего диаметра и молоток, нанося удары только по внутренней обойме.
Гидравлический пресс: Для сложных случаев с предварительной защитой узла ветошью от разлетающихся осколков.

Внимание! Категорически запрещено воздействие на внешнюю обойму или корпус компрессора ударным инструментом – это гарантированно приведет к разрушению посадочного гнезда. После извлечения проверьте состояние седла на отсутствие задиров, буртиков и трещин.

Очистка посадочной зоны от загрязнений

Тщательно удалите остатки старого подшипника и смазки металлической щеткой или скребком. Продуйте зону сжатым воздухом, уделяя внимание канавкам и отверстиям. Поверхность должна быть полностью сухой и визуально чистой.

Обезжирьте посадочное место специализированным очистителем (например, ацетоном или brake cleaner). Нанесите средство на безворсовую салфетку и протрите поверхность до исчезновения следов масла. Избегайте попадания жидкости на соседние узлы.

Контроль состояния поверхности

Проверьте отсутствие задиров и коррозии: используйте тактильный и визуальный осмотр.
Исключите деформации: приложите новый подшипник к посадочному месту без запрессовки для оценки зазора.
Не допускается наличие даже мелких частиц металлической стружки.

Инструмент	Назначение
Пневмопистолет	Удаление пыли после механической очистки
Спецочиститель	Обезжиривание поверхности
Лупа 5x	Контроль микроцарапин

При обнаружении неровностей аккуратно обработайте зону мелкозернистой наждачной бумагой (не выше P400). Завершите очистку повторным обезжириванием. Помните: качество установки нового подшипника напрямую зависит от чистоты посадочного места.

Дефектовка вала и сепаратора на предмет повреждений

Внимательно осмотрите поверхности вала компрессора под установку подшипника. Критические дефекты включают глубокие царапины, задиры, выработку или коррозию в зоне посадочного места. Наличие даже незначительных рисок или блестящих участков указывает на износ, требующий шлифовки или замены вала. Проверьте биение вала индикаторным нутромером: превышение допустимого значения (обычно более 0,05 мм) приводит к вибрации и ускоренному разрушению нового подшипника.

Оцените состояние сепаратора демонтированного подшипника. Трещины, деформация "карманов" для тел качения или признаки перегрева (синеватые пятна) недопустимы. Особое внимание уделите крепежным лапкам (если предусмотрены конструкцией) – сломанные или погнутые элементы нарушают центровку. Проверьте свободу вращения сепаратора вручную: заедание или люфт свидетельствуют о необратимом износе.

Критерии браковки элементов

Вал: Глубокие задиры >0.1 мм, ступенчатый износ, эллипсность, коррозионные кратеры в зоне контакта с подшипником.
Сепаратор: Трещины, отколотые фрагменты, деформация >0.3 мм, термические повреждения (побежалость), износ посадочных гнёзд под ролики/шарики.

Элемент	Метод контроля	Допустимые отклонения
Посадочная шейка вала	Визуальный осмотр, микрометр	Гладкость Ra≤0.8 мкм, диаметр в допуске производителя
Торцевая поверхность вала	Поверочная плита, щуп	Отклонение от плоскостности ≤0.02 мм
Сепаратор (обойма)	Увеличительное стекло 10x, калибры	Отсутствие пластических деформаций, зазоры в гнёздах ≤0.1 мм

Очистите вал и сепаратор от смазки растворителем.
Проведите замеры диаметра вала в 3-х сечениях микрометром.
Проконтролируйте биение вала при вращении с помощью индикатора.
Осмотрите сепаратор под ярким светом на предмет микротрещин.
Проверьте геометрию "карманов" сепаратора калиброванным шариком/роликом.

Выбор нового подшипника по каталожному номеру

Каталожный номер старого подшипника является ключевым ориентиром при поиске замены. Он гарантирует совпадение геометрических параметров: внутреннего и наружного диаметров, ширины, типа конструкции (шариковый/роликовый). Номер обычно выбит на торцевой части обоймы или защитного кольца, но может быть стёрт в процессе эксплуатации. Тщательно очистите поверхность подшипника щёткой или растворителем для обнаружения маркировки.

При отсутствии видимого номера используйте точные замеры штангенциркулем. Фиксируйте внутренний диаметр (втулка вала), внешний диаметр (посадочное место в корпусе компрессора) и ширину в миллиметрах. Учитывайте тип подшипника (чаще для компрессоров применяются закрытые шарикоподшипники) и конструктивные особенности (наличие стопорных канавок, фланцев). Эти данные станут основой для поиска по каталогам.

Порядок действий при подборе

Поиск по оригинальному номеру: Введите найденный каталожный номер в поиск на сайтах специализированных поставщиков (SKF, FAG, NSK, Timken) или автоконцернов. Это самый надёжный способ.
Перекрёстная сверка (интерчанг): Если оригинал недоступен или дорог, найдите в каталогах или через продавца полные аналоги от других производителей. Проверьте соответствие параметров.
Подбор по размерам и типу: При отсутствии номера ищите в каталогах, используя замеры и тип подшипника. Сверяйте допустимые нагрузки и скоростные характеристики.

Критически важные параметры:

Точность размеров (диаметры, ширина) - ошибка приведёт к невозможности установки или ускоренному износу.
Тип уплотнения (ZZ - металлическая крышка, 2RS - двойное резиновое уплотнение) - влияет на защиту от влаги и пыли, характерную для подкапотного пространства.
Класс точности - для компрессора обычно достаточно стандартного класса (P0, ABEC1), но снижение точности недопустимо.

Источник информации	Преимущества	Риски
Каталожный номер на старом подшипнике	Максимальная точность, гарантия совместимости	Номер может быть нечитаем
Замеры параметров штангенциркулем	Возможность подбора при отсутствии номера	Риск ошибки в замерах, отсутствие данных о типе уплотнения
Каталоги производителей / Интернет-магазины	Доступ к актуальным данным, поиск аналогов	Некорректная информация в описаниях товара

Избегайте подшипников без чёткой маркировки известных брендов или с подозрительно низкой ценой. Качество напрямую влияет на ресурс компрессора. После получения нового подшипника визуально сравните его габариты и конструкцию со старым перед установкой.

Проверка размеров нового подшипника перед установкой

Точное соответствие габаритов нового подшипника посадочным местам компрессора критично для работоспособности узла. Несоответствие даже на 0.1 мм вызывает перекосы, вибрации или заклинивание, что приводит к повторному выходу из строя.

Основные параметры для сверки включают внутренний диаметр (d), наружный диаметр (D), ширину (B) и высоту сепаратора. Замеры выполняются микрометром или штангенциркулем с точностью до 0.01 мм минимум в трёх точках по окружности для исключения овальности.

Порядок действий

Сравните маркировку на упаковке и корпусе подшипника с каталожным номером оригинальной детали.

Измерьте ключевые параметры и сверьте с допусками старого подшипника или данными производителя:

Параметр	Инструмент	Допустимое отклонение
Внутренний диаметр (d)	Микрометр	±0.01 мм
Наружный диаметр (D)	Микрометр	±0.02 мм
Ширина (B)	Штангенциркуль	±0.03 мм

Проверьте посадочные поверхности на отсутствие заусенцев и радиусы закруглений.
Убедитесь, что высота сепаратора не превышает габарит старого подшипника.

Дополнительно протестируйте плавность вращения: ротор должен двигаться без заеданий, люфтов и посторонних шумов при ручной прокрутке. Отклонение от норм по любому параметру – основание для замены подшипника до монтажа.

Подготовка поверхности для запрессовки подшипника

Тщательно очистите посадочное отверстие в корпусе компрессора от остатков старого подшипника, грязи и масляных отложений. Используйте ветошь, щетку с жесткой щетиной и специализированный обезжириватель (например, ацетон или уайт-спирит). Убедитесь, что рабочая зона полностью сухая перед продолжением работ.

Внимательно осмотрите поверхность на предмет задиров, коррозии или деформаций. Даже незначительные повреждения могут нарушить соосность или плотность посадки. При обнаружении дефектов обработайте отверстие мелкозернистой наждачной бумагой (№400-600) или алмазным надфилем, избегая изменения геометрии. Допустимая глубина рисок – не более 0,05 мм.

Контроль параметров и финальная обработка

Проверьте диаметр посадочного места микрометром или нутромером, сравнив с требованиями производителя подшипника. Отклонение более 0,01 мм требует решения (расточка, замена узла). Нанесите тонкий равномерный слой монтажной смазки на внутреннюю поверхность отверстия:

Тип смазки: Специализированная консистентная (LIQUI MOLY Montage-Paste) или моторное масло
Область нанесения: Только зона контакта с наружным кольцом подшипника
Запрещено: Использовать абразивы после обезжиривания, наносить смазку на торец отверстия

Этап	Инструмент/Материал	Критичность ошибки
Очистка	Обезжириватель + ветошь	Недопустимы загрязнения
Дефектовка	Увеличительное стекло, щуп	Риски >0,05 мм – брак
Замер диаметра	Микрометр/Нутромер	Допуск ±0,01 мм

Применение морозилки для уменьшения диаметра подшипника

Этот метод использует свойство металлов сжиматься при охлаждении. Помещение нового подшипника в морозильную камеру на несколько часов приводит к незначительному, но критически важному уменьшению его внешнего диаметра.

Охлаждение облегчает начальную установку подшипника в посадочное место корпуса компрессора, так как уменьшенный диаметр требует меньшего усилия для позиционирования. Это снижает риск повреждения тонких стенок корпуса или самого подшипника при запрессовке.

Порядок действий и ключевые моменты

Последовательность применения метода:

Убедитесь, что новый подшипник абсолютно чистый и сухой.
Надежно упакуйте подшипник в герметичный пластиковый пакет (например, с zip-замком), чтобы исключить попадание влаги и конденсата.
Поместите запакованный подшипник в морозильную камеру бытового холодильника.
Выдержите подшипник при температуре -18°C...-20°C минимум 2-4 часа (лучше дольше, например, на ночь).
Подготовьте все инструменты (оправку, пресс) и посадочное место в корпусе компрессора к моменту извлечения подшипника.
Быстро, но аккуратно извлеките подшипник из пакета (используйте чистые перчатки или ветошь, чтобы избежать ожога кожи от холода и сохранить чистоту).
Немедленно, без промедления, правильно сориентируйте подшипник и начните его запрессовку в корпус с помощью подходящей оправки и пресса.

Критические аспекты:

Скорость установки: Подшипник начнет быстро нагреваться до комнатной температуры и расширяться. Весь процесс запрессовки должен быть выполнен максимально быстро после извлечения из морозилки.
Защита от влаги: Качественная герметичная упаковка обязательна. Попадание влаги на холодный подшипник приведет к образованию конденсата и льда, что вызовет коррозию.
Безопасность: Избегайте прямого контакта кожи с глубоко охлажденным металлом во избежание холодового ожога.
Температурный диапазон: Используйте именно морозильную камеру (-18°C). Охлаждение в основном отсеке холодильника (+4°C) даст недостаточный эффект.

Состояние подшипника	Примерная температура	Эффект на внешний диаметр
Комнатная	~ +20°C	Номинальный размер
После морозилки	~ -18°C	Уменьшенный (на несколько микрон)
Установленный в корпус	~ +20°C	Плотная посадка (натяг)

Этот метод значительно упрощает начальный этап запрессовки, снижая требуемое усилие и минимизируя риск перекоса или повреждения компонентов, обеспечивая правильную и надежную установку нового подшипника компрессора кондиционера.

Использование оправки для равномерной запрессовки

Применение специальной оправки критически важно для корректной установки подшипника в посадочное место компрессора. Без этого инструмента усилие прессования распределяется неравномерно, что неизбежно приводит к перекосу детали. Даже незначительный наклон во время запрессовки повреждает внутренние дорожки качения или наружные кольца подшипника.

Деформированный подшипник теряет соосность и создаёт вибрации, которые разрушают посадочные поверхности компрессора. Использование универсальных инструментов вроде молотка или съёмников с неподходящим диаметром усугубляет проблему, сокращая ресурс узла в 3-5 раз. Только оправка гарантирует передачу усилия строго по оси посадочного отверстия.

Порядок работы с оправкой

Подберите оправку по диаметру: её торец должен полностью контактировать с наружным кольцом подшипника, но не касаться внутренней обоймы или сепаратора.
Убедитесь в чистоте посадочного отверстия – остатки ржавчины или стружки нарушат соосность. Обработайте поверхность очистителем и ветошью.
Смажьте посадочную зону компрессора и внешнюю поверхность подшипника тонким слоем молибденовой смазки (например, Liqui Moly LM47).
Зафиксируйте корпус компрессора в прессе или тисках с мягкими накладками, исключив перекосы.

Тип оправки	Рекомендуемый материал	Макс. усилие (т)
Цилиндрическая сплошная	Закалённая сталь	5-7
С регулируемыми насадками	Легированная сталь	3-4

Запрессовку выполняйте медленным вращением ручного пресса под контролем угольника. Признак правильной установки – лёгкий равномерный ход подшипника без заеданий. Если деталь входит с рывками или требует усилия свыше 0.5 т – немедленно остановите процесс и проверьте соосность.

Контроль глубины посадки нового подшипника

Точная глубина посадки подшипника напрямую влияет на соосность вала и корпуса компрессора, а также на распределение рабочих нагрузок. Недостаточная или избыточная глубина приводит к перекосу, вибрациям, перегреву и преждевременному разрушению как самого подшипника, так и сопрягаемых деталей.

Используйте пресс или специальную оправку с ограничителем, обеспечивающим строго вертикальное усилие при запрессовке. Никогда не прикладывайте силу непосредственно к внутреннему или внешнему кольцу подшипника ударными методами (молоток) – это гарантированно повредит сепаратор или тела качения.

Методы контроля и инструменты

После монтажа обязательно проверьте глубину посадки одним из способов:

Щупом или глубиномером: Измерьте расстояние от опорной плоскости корпуса компрессора до торца внешнего кольца подшипника в минимум трёх точках по окружности. Значения должны быть идентичными в пределах допуска (обычно ±0.05 мм).
Контрольным калибром (шаблоном): Используйте изготовленную по спецификации компрессора металлическую пластину или кольцо, которое должно плотно прилегать к корпусу и торцу подшипника без зазора.

Признак неправильной посадки	Последствие
Торец подшипника выступает за плоскость корпуса	Нарушение геометрии узла, перекос при сборке, ускоренный износ
Подшипник утоплен глубже требуемого	Задевание вала о корпус, недостаточный контакт с стопорными элементами
Перекос внешнего кольца (разная глубина по окружности)	Локальные перегрузки, нагрев, разрушение дорожек качения

Если замеры выявили отклонение, подшипник необходимо демонтировать с помощью съёмника, проверить посадочные поверхности на загрязнения или забоины, после чего повторить запрессовку с точным контролем положения. Установка компенсирующих шайб или иная "подгонка" недопустимы – используйте только подшипник с номинальными размерами, соответствующими спецификации компрессора.

Обработка посадочного места термостойкой смазкой

Тщательно очистите посадочное место подшипника на валу компрессора от загрязнений, остатков старой смазки и следов коррозии. Используйте безворсовую ветошь и специализированный обезжириватель. Контролируйте отсутствие абразивных частиц, способных повредить поверхности.

Нанесите тонкий равномерный слой термостойкой смазки на внутреннюю поверхность нового подшипника и вал компрессора. Применяйте составы, сохраняющие свойства при высоких температурах (например, на основе дисульфида молибдена или силикона). Избегайте избыточного количества, чтобы предотвратить выдавливание при запрессовке.

Технические требования к смазочным материалам

Обязательные характеристики термостойких составов:

Рабочий диапазон: -40°C до +200°C
Устойчивость к окислению и смыванию хладагентом
Нейтральность к резиновым уплотнениям системы

Тип смазки	Рекомендуемые марки	Особенности нанесения
Молибденовая	Liqui Moly LM47, Molykote G-4700	Толщина слоя 0.05-0.1 мм
Силиконовая	Permatex 80078, Loctite SI 5910	Не совместима с минеральными маслами

При запрессовке подшипника контролируйте отсутствие перекоса. Категорически недопустимо использование универсальных смазок (типа Литол-24) из-за потери свойств при нагреве и агрессивного воздействия на уплотнители.

Установка стопорных колец и пылезащитных крышек

После запрессовки нового подшипника в корпус компрессора, немедленно установите наружное стопорное кольцо в предназначенный паз. Убедитесь, что кольцо полностью село в канавку по всей окружности – проверьте это с помощью тонкой отвертки или крюка, аккуратно проведя инструментом по периметру. Неправильно зафиксированное кольцо может привести к катастрофическому разрушению узла при вибрациях.

Тщательно очистите посадочные места пылезащитных крышек от остатков старой смазки и грязи с помощью безворсовой салфетки и очистителя. Нанесите тонкий слой термостойкого герметика на внешний край каждой крышки, если это предусмотрено производителем. Избегайте избыточного нанесения состава – выдавливание излишков внутрь корпуса повредит подшипник.

Последовательность финальной сборки

Установка нижней крышки: Аккуратно вдавите крышку в посадочное гнездо до характерного щелчка, используя оправку подходящего диаметра. Убедитесь, что метка "UP" (если есть) ориентирована правильно.
Монтаж верхнего стопорного кольца: Специальными плоскогубцами разведите концы кольца ровно настолько, чтобы оно прошло через вал. Совместите его с пазом и плавно отпустите инструмент – кольцо должно самостоятельно защелкнуться.
Фиксация верхней крышки: Наденьте крышку на вал, приложив равномерное усилие ладонью по всей окружности. Проверьте отсутствие перекосов щупом толщиной 0.05 мм.

Элемент	Критерий контроля	Инструмент проверки
Стопорные кольца	Отсутствие осевого люфта	Индикаторная головка
Пылезащитные крышки	Равномерный зазор по контуру	Щуп 0.1-0.3 мм
Сопрягаемые поверхности	Чистота, отсутствие заусенцев	Увеличительное стекло 5×

Сборка узла шкива и муфты компрессора

После замены подшипника шкива и проверки состояния всех компонентов приступают к обратной сборке узла. Очистите посадочное место подшипника на корпусе компрессора и шкиве от загрязнений, остатков старого герметика и следов коррозии. Нанесите тонкий слой термостойкой смазки на рабочую поверхность нового подшипника и его посадочное гнездо для облегчения запрессовки и предотвращения задиров.

Аккуратно запрессуйте подшипник в шкив с помощью оправки или съемника, равномерно распределяя усилие по наружному кольцу. Убедитесь, что элемент полностью сел в посадочное место без перекосов. Проверьте плавность вращения шкива на подшипнике – движение должно быть бесшумным и без заеданий. При необходимости демонтируйте и повторите установку, если обнаружен дефект монтажа.

Этапы сборки муфтового узла

Установите стопорное кольцо подшипника в шкив до характерного щелчка
Наденьте шкив с подшипником на вал компрессора, совместив шпоночный паз
Смонтируйте демпферную пластину муфты, проверив целостность резиновых элементов
Закрепите прижимную гайку муфты с моментом затяжки 45–60 Н·м
Зафиксируйте якорь электромагнитной катушки на корпусе компрессора штатными болтами

Важно: Перед монтажом диска прижимной муфты выполните регулировку зазора между якорем и шкивом. Для этого используйте калибровочные шайбы или регулировочную гайку согласно спецификации производителя (стандартный зазор составляет 0,3–0,6 мм). Неправильный зазор приведет к преждевременному износу или проскальзыванию муфты.

Компонент	Критерий контроля
Электромагнитная катушка	Сопротивление обмотки 3,5–4,5 Ом
Демпферная пластина	Отсутствие трещин в резиновых вставках
Прижимной диск	Рабочая поверхность без выработки и задиров

После сборки вручную прокрутите шкив для проверки отсутствия биения и посторонних шумов. Подключите разъем электромагнитной катушки и проведите функциональную проверку: при включении кондиционера диск муфты должен надежно притягиваться к шкиву с характерным щелчком, а при выключении – свободно отходить без заеданий.

Регулировка зазора муфты компрессора при необходимости

После установки нового подшипника шкива и сборки узла муфты компрессора обязательна проверка воздушного зазора между якорем электромагнита и шкивом. Неправильный зазор (менее 0,3 мм или более 0,6 мм) приведет к некорректной работе: при малом зазоре – повышенному трению и перегреву, при большом – проскальзыванию или полному отсутствию сцепления.

Для регулировки ослабьте контргайку стопорного болта на валу компрессора, фиксирующего положение ступицы. Поворачивайте ступицу специальным ключом: по часовой стрелке для уменьшения зазора, против – для увеличения. Проверяйте зазор щупом в 3-4 точках по окружности, добиваясь равномерного значения 0,4-0,5 мм.

Ключевые этапы регулировки

Фиксация ротора: Заблокируйте вал компрессора через технологическое отверстие стопорным штифтом.
Корректировка положения: Ослабив контргайку, вращайте ступицу, контролируя зазор щупом.
Равномерность: Убедитесь в идентичности зазора на всём протяжении окружности (допуск ±0,05 мм).

Недостаточный зазор <0,3 мм	Перегрев катушки, преждевременный износ подшипника
Нормальный зазор 0,4-0,5 мм	Бесшумное включение, отсутствие вибрации
Избыточный зазор >0,6 мм	Дребезг якоря, пробуксовка муфты

После установки оптимального зазора надежно затяните контргайку моментом, указанным производителем (обычно 10-15 Н·м), повторно проверьте зазор. Убедитесь в свободном вращении шкива рукой и отсутствии биения. Пренебрежение регулировкой после замены подшипника – частая причина повторных отказов узла.

Замена уплотнительных колец на магистралях кондиционера

При замене подшипника компрессора кондиционера критически важно обновить уплотнительные кольца на всех снятых магистралях. Старые кольца деформируются и теряют эластичность, что неизбежно приводит к утечкам хладагента после сборки системы. Использование прежних уплотнений сводит на нет все ремонтные работы, так как фреон быстро испарится через микротрещины.

Применяйте исключительно новые кольца из нитрила (NBR) или гипалона, совместимые с хладагентом и компрессорным маслом. Перед установкой смажьте каждое кольцо чистым маслом PAG или эстеровым – это предотвратит перекос и повреждение при сборке соединений. Категорически запрещено использовать минеральные смазки или универсальные составы.

Порядок действий при замене

Очистите посадочные канавки фитингов ватным тампоном, смоченным в спирте
Проверьте отсутствие задиров и царапин на контактных поверхностях трубок
Устанавливайте кольца пальцами без инструментов, избегая растяжения
Затягивайте соединения динамометрическим ключом с усилием, указанным в ТО

Распространённые ошибки:

Повторное использование колец после разгерметизации системы
Перетяжка фитингов, вызывающая деформацию уплотнений
Смешивание марок компрессорного масла при смазке колец

Диаметр магистрали (мм)	Рекомендуемое усилие затяжки (Нм)
8-10	10-15
12-14	15-20
16+	20-30

После сборки обязательна опрессовка системы азотом под давлением 25-30 бар для проверки герметичности. Только убедившись в отсутствии утечек, выполняйте вакуумирование и заправку хладагентом в точном соответствии с нормами производителя.

Очистка соединений перед установкой компрессора

Перед монтажом нового компрессора критически важно тщательно очистить все резьбовые соединения и посадочные поверхности на магистралях кондиционера. Остатки старого уплотнительного материала, грязь или металлическая стружка при попадании в систему вызовут засорение ТРВ/дросселя или повреждение компрессора. Используйте специализированный очиститель для кондиционеров (например, на основе хладона) и безворсовые салфетки.

Особое внимание уделите фланцам трубок, штуцерам и внутренним каналам – даже микроскопические загрязнения нарушат герметичность соединений. Проверьте состояние уплотнительных колец на магистралях: деформированные или поцарапанные кольца подлежат обязательной замене. Никогда не используйте для очистки бензин, ацетон или составы с масляной основой.

Порядок обработки соединений

Обезжирьте резьбу и контактные плоскости штуцеров очистителем
Продуйте соединения сжатым воздухом (макс. 8 бар)
Заглушите открытые патрубки чистыми пластиковыми колпачками

Тип соединения	Инструмент для очистки	Критерий качества
Резьбовые штуцера	Нейлоновая щетка + очиститель	Отсутствие задиров, блестящая металлическая поверхность
Фланцевые стыки	Скребок из мягкого металла	Идеально ровная плоскость без заусенцев
Уплотнительные кольца	Смоченная очистителем салфетка	Гладкая поверхность без вмятин и потертостей

Важно: На новые уплотнительные кольца перед установкой нанесите тонкий слой компрессорного масла, используемого в системе. Это предотвратит перекручивание колец при затяжке и обеспечит равномерное распределение нагрузки.

Монтаж компрессора на штатное место

Тщательно очистите посадочную площадку двигателя от грязи и остатков старой прокладки. Проверьте целостность резиновых демпферов и крепежных болтов – при малейших дефектах замените их. Нанесите тонкий слой масла PAG на кольца уплотнителей фреоновых магистралей для защиты при соединении.

Аккуратно поднимите компрессор, совместите монтажные проушины с демпферами на блоке цилиндров. Избегайте перекоса корпуса – вал привода должен идеально совпадать с посадочным гнездом шкива. Наживите крепежные болты пальцами, соблюдая исходную последовательность установки (обычно диагональную), затем равномерно затяните их динамометрическим ключом с усилием, указанным в сервис-мануале автомобиля.

Подключение коммуникаций

Фреоновые магистрали: Зафиксируйте штуцеры быстросъемными гайками до характерного щелчка. Проверьте посадку уплотнительных колец.
Электрические разъемы: Соедините колодки питания и управления, защелкните фиксаторы. Убедитесь в отсутствии перегибов проводов.
Масляная система: Долейте масло PAG через сервисный порт (объем – согласно спецификации производителя).

После монтажа выполните вакуумирование контура (не менее 30 минут) для удаления воздуха и влаги. Заправьте систему хладагентом через станцию с электронными весами. Запустите двигатель, включите кондиционер на максимальный режим и проверьте:

Отсутствие вибраций компрессора
Рабочее давление в магистралях (по манометрической станции)
Температуру воздушного потока из дефлекторов (должна быть на 8-12°C ниже окружающей)

Затяжка крепежных болтов с правильным моментом

После установки нового подшипника компрессора кондиционера и сборки узла, критически важным этапом является затяжка всех крепежных элементов с соблюдением предписанного момента силы. Недостаточная затяжка приводит к самоотвинчиванию болтов из-за вибраций работающего двигателя, что вызывает разгерметизацию системы и разрушение подшипника. Чрезмерное усилие, в свою очередь, деформирует корпус компрессора, повреждает посадочные места подшипника и провоцирует сколы фланцев.

Точные значения крутящего момента для конкретной модели компрессора указываются в сервисной документации производителя автомобиля или узла. Используйте только откалиброванный динамометрический ключ с диапазоном, соответствующим требуемым параметрам (обычно 15-40 Н·м для большинства легковых авто). Применение ударного гайковерта или "на глаз" недопустимо.

Ключевые правила затяжки

Чистота резьбы: Удалите остатки старого герметика, грязь и стружку из отверстий метчиком.
Порядок затяжки: При наличии нескольких болтов (например, на крышке подшипника) следуйте схеме "крест-накрест" для равномерного распределения нагрузки.
Поэтапное усилие:
- Сначала затяните все болты в указанной последовательности с моментом 50% от номинала
- Повторите операцию с усилием 75-80%
- Выполните окончательную затяжку до полного значения

Тип соединения	Типичный момент (Н·м)	Риски нарушения
Крышка подшипника	20-28	Перекос седла → ускоренный износ
Крепление шкива	25-35	Срыв шлицов → разрушение ротора
Монтаж кронштейна	30-40	Трещины в корпусе → утечка фреона

Контролируйте состояние болтов – при малейших признаках деформации резьбы или срыва граней замените крепеж. После пробного запуска двигателя обязательно повторно проверьте момент затяжки через 100-200 км пробега, учитывая усадку прокладок и термоциклирование.

Подключение магистралей кондиционера по марки̮ровке

После замены подшипника компрессора критически важно правильно подсоединить трубки высокого и низкого давления к соответствующим штуцерам агрегата. Ошибка приведет к некорректной работе системы, утечке хладагента и риску повреждения компрессора.

Все магистрали и штуцеры компрессора имеют заводскую маркировку, исключающую путаницу. Ищите нанесенные символы или цветовые обозначения на металлических патрубках компрессора и на самих трубках вблизи наконечников.

Типовые виды маркировки

Наиболее распространенные обозначения:

Буквенные коды: "H" (High) или "DIS" (Discharge) для ВЫСОКОГО давления, "L" (Low) или "SUC" (Suction) для НИЗКОГО давления.
Цветовые метки: Красные точки/кольца/полосы – ВЫСОКОЕ давление (нагнетательная магистраль), Синие или Зеленые точки/кольца/полосы – НИЗКОЕ давление (всасывающая магистраль).
Размер штуцера: Штуцер ВЫСОКОГО давления обычно имеет меньший диаметр, чем штуцер НИЗКОГО давления.

Порядок подключения

Очистите штуцеры компрессора и фитинги трубок от грясти и старого масла.
Сравните маркировку на трубке и штуцере компрессора (H/DIS/красный ↔ H/DIS/красный; L/SUC/синий ↔ L/SUC/синий).
Наденьте медные уплотнительные шайбы (новые!) на штуцеры компрессора.
Аккуратно соедините трубку со штуцером, соблюдая соосность. Затяните гайку фитинга руками до упора.
Дожмите гайку динамометрическим ключом до момента, указанного производителем (обычно 15-25 Нм). Избегайте перетяжки!

Обязательно проверьте визуально и на ощупь отсутствие перекоса трубок и надежность соединений. После заправки системы кондиционера хладагентом и маслом используйте течеискатель для контроля герметичности стыков.

Подсоединение электрических разъемов

Перед подключением электрических разъемов к компрессору кондиционера обязательно отсоедините отрицательную клемму аккумулятора. Это исключит риск короткого замыкания и повреждения электронных компонентов системы при случайном контакте проводки.

Тщательно осмотрите все разъемы и контактные группы на предмет повреждений, коррозии или загрязнений. Очистите контакты специальным средством-очистителем электроразъемов и высушите сжатым воздухом. Убедитесь в отсутствии переломов проводов и трещин в изоляции.

Процедура подключения

Соотнесите цветовую маркировку проводов со схемой в технической документации автомобиля
Совместите ключи-фиксаторы на разъемах с пазами на корпусе компрессора
Плавно надавите до характерного щелчка фиксирующего замка
Проверьте надежность крепления, слегка потянув разъем на себя
Закрепите жгут проводов штатными фиксаторами во избежание вибрации

После восстановления питания аккумулятора выполните тестовый запуск системы кондиционирования. Контролируйте отсутствие искрения, нагрев разъемов или срабатывание защитных предохранителей при включении электромуфты компрессора.

Установка приводного ремня с правильным натяжением

После монтажа нового подшипника и сборки компрессора критически важно корректно установить приводной ремень. Неверное натяжение провоцирует ускоренный износ подшипника, проскальзывание или перегрузку шкивов и навесного оборудования.

Наденьте ремень на шкивы согласно схеме маршрутизации (обычно указана на подкапотной табличке или в руководстве). Убедитесь, что ручейки ремня полностью сели в канавки всех шкивов – компрессора, коленвала, генератора, насоса ГУР и натяжителя.

Контроль и регулировка натяжения

Используйте один из методов проверки в зависимости от типа натяжителя:

Автоматический натяжитель: Ослабьте фиксирующий болт. Плавно проверните натяжитель ключом до щелчка храпового механизма. Затяните болт после автоматической установки оптимального усилия.
Ручной регулировочный болт: Ослабьте крепление компрессора или натяжного ролика. Отверткой или монтировкой создайте давление на ремень. Затяните регулировочный болт, сохраняя усилие, затем зафиксируйте основные крепежи.
Регулировочная планка: Ослабьте гайку крепления компрессора к планке. Перемещайте агрегат до достижения нужного натяжения. Надежно затяните гайку.

Проверка правильности натяжения:

Прогиб: Нажмите пальцем на самый длинный участок ремня (обычно между генератором и компрессором). Допустимый прогиб – 5-7 мм при усилии ~10 кгс (уточните в спецификации авто).
Звук: Запустите двигатель. Свист или писк при старте или под нагрузкой (включенный кондиционер) сигнализирует о слабом натяжении.
Перекос: Визуально убедитесь, что ремень не смещен относительно плоскостей шкивов.

Критические ошибки:

Слабое натяжение	Чрезмерное натяжение
Проскальзывание, перегрев ремня	Деформация вала компрессора
Ускоренный износ кромок ремня	Повреждение подшипников навесных агрегатов
Снижение эффективности кондиционера	Разрыв ремня при нагрузке

После запуска дайте двигателю поработать 2-3 минуты. Повторно проверьте натяжение на прогретом ремне – материал может незначительно растянуться. При необходимости выполните финальную подтяжку.

Монтаж защитных кожухов двигателя

После установки компрессора кондиционера тщательно очистите посадочные места кожухов на блоке цилиндров и кронштейнах от грязи и остатков старой прокладки. Проверьте целостность крепежных отверстий и отсутствие деформаций на самих кожухах – даже небольшие перекосы вызовут вибрацию.

Установите нижний защитный кожух, совместив его с направляющими штифтами на блоке двигателя. Наживите все болты крепления вручную, соблюдая последовательность диагональной затяжки для равномерного прилегания. Используйте новые уплотнительные прокладки во избежание утечек масла.

Ключевые этапы монтажа

Подготовка крепежа: Замените поврежденные болты, обработайте резьбовую часть графитовой смазкой.
Фиксация верхнего кожуха:
- Совместите монтажные проушины с кронштейнами ГРМ
- Проверьте зазор между кожухом и ремнем кондиционера (мин. 5 мм)
Окончательная затяжка:
- Динамическим динамометрическим ключом
- С соблюдением момента 22-25 Н·м (уточнить в мануале авто)

Контрольная точка	Параметр
Зазор кожух/ручейный ремень	≥ 5 мм
Момент затяжки болтов М8	22-25 Н·м
Соосность отверстий	Без принудительной юстировки

Важно: запустите двигатель на 2-3 минуты для проверки отсутствия контакта кожухов с вращающимися элементами. При вибрации – немедленно заглушите мотор и выполните коррекцию положения.

Вакуумирование системы кондиционирования

После замены компрессора и сборки контура система заполнена воздухом и остаточной влагой, которые нарушают работу кондиционера. Воздух создаёт избыточное давление, снижающее эффективность охлаждения, а вода при контакте с хладагентом образует кислоты, разрушающие компоненты.

Вакуумирование удаляет неконденсируемые газы и влагу путём создания глубокого вакуума (не выше -750 мм рт. ст. или 30 kPa) в системе. Процесс выполняется вакуумным насосом через манометрическую станцию, подключённую к сервисным портам высокого и низкого давления.

Порядок выполнения вакуумирования

Подключите манометрическую станцию к сервисным портам автомобиля, а центральный шланг станции – к вакуумному насосу
Откройте вентили обоих манометров (высокого и низкого давления)
Запустите насос на 30-60 минут, контролируя показания вакуумметра
Закройте вентили станции, затем выключите насос
Выждите 15-20 минут для проверки герметичности (показания вакуумметра не должны измениться)

Критические ошибки:

Использование насоса с загрязнённым маслом
Неполное открытие вентилей манометрической станции
Преждевременное отключение насоса (при остаточной влаге)

Параметр	Норма	Последствия нарушения
Время обработки	≥30 минут	Остаточная влага в системе
Глубина вакуума	≤-750 мм рт. ст.	Неполное удаление воздуха
Герметичность (после отключения насоса)	Стабильные показания	Утечка хладагента

После успешного вакуумирования система готова к заправке хладагентом. Пропуск этого этапа сокращает срок службы компрессора и снижает эффективность кондиционера.

Проверка системы на герметичность после вакуумирования

После завершения вакуумирования кондиционера отключите насос и закройте вентили на манометрической станции. Оставьте систему в покое минимум на 15-30 минут, наблюдая за показаниями вакуумметра. Устойчивое падение давления ниже -750 mm Hg или возврат к атмосферным значениям указывает на наличие утечек. При стабильных показателях в течение всего периода ожидания система считается герметичной.

При обнаружении падения давления тщательно проверяйте все соединения, сервисные порты, трубки и компоненты системы. Используйте электронный течеискатель или мыльный раствор для локализации проблемных участков. Обязательно устраните все утечки перед повторным вакуумированием и заправкой хладагентом.

Ключевые этапы контроля

Фиксация начальных показаний манометра сразу после отключения насоса
Контроль давления с интервалами 5 минут (минимум 3 замера)
Сравнение показаний с допустимыми нормами производителя авто
Визуальная проверка уплотнительных элементов и соединений

Время простоя (мин)	Допустимое изменение	Статус
0-10	≤ 25 mm Hg	Норма
10-30	Без изменений	Герметично
Любое	Падение ≥ 50 mm Hg	Требуется ремонт

Помните: вакуумная проверка - критический этап перед заправкой. Пренебрежение процедурой приведет к повторному выходу компрессора из строя из-за утечки хладагента и масла. При сомнениях в результатах повторите вакуумирование и контрольный замер.

Заправка системы хладагентом после замены подшипника компрессора

После установки нового подшипника и сборки компрессора система кондиционера требует полной заправки хладагентом в строгом соответствии с техническими требованиями производителя. Обязательно выполняется предварительное вакуумирование для удаления воздуха и влаги, а также проверка герметичности всех соединений.

Точное количество хладагента указано в сервисной документации автомобиля и на информационной табличке под капотом. Использование неправильного объема или типа хладагента приведет к снижению эффективности охлаждения, повышенной нагрузке на компрессор и риску преждевременного выхода системы из строя.

Порядок выполнения работ

Подключите сервисную станцию к высокому и низкому портам системы кондиционирования
Проведите вакуумирование в течение 30-45 минут до остаточного давления не выше 0,5 бар
Выдержите систему под вакуумом 15 минут для контроля герметичности (стрелка манометра не должна подниматься)
Заправьте хладагент строго по массе через весы станции. Тип хладагента:
- R134a для автомобилей до ~2017 года выпуска
- R1234yf для современных моделей (проверять по табличке!)
Запустите двигатель, включите кондиционер на максимальный режим и доведите заправку до нормы

Контролируйте давление в системе по манометрам: в рабочем режиме на низкой стороне 1.5-2.5 бар, на высокой 12-18 бар (зависит от температуры воздуха). После заправки проверьте температуру воздуха из дефлекторов: при +25°C окружающего воздуха должна составлять +6-10°C.

Контроль уровня масла в компрессоре

При замене подшипника компрессора кондиционера обязательна проверка уровня смазочного материала. Недостаток масла вызывает перегрев и ускоренный износ нового подшипника, а избыток снижает эффективность теплообмена и повышает нагрузку на систему. Точное количество определяется по спецификации производителя, учитывая модель компрессора и объем слитой при ремонте жидкости.

Для корректного замера предварительно удалите остатки старого масла через дренажные отверстия и промойте полости хладагентом. После установки нового подшипника используйте мерный цилиндр для заливки строго рассчитанного объема свежего масла. При отсутствии сливных портов применяйте метод взвешивания: фиксируйте массу сухого компрессора до заполнения и после.

Критические параметры смазки

Тип масла: PAG (для R134a) или POE (для R1234yf), указанный на шильдике компрессора
Визуальный контроль: через смотровое стекло при работе на холостых оборотах (допустимы пузырьки до 5 сек после включения)
Признаки недостатка: металлическая стружка в слитой жидкости, гул при запуске

Объем масла (мл)	Действия	Риски нарушения
Менее 120	Доливка порциями по 20 мл с промежуточным запуском	Задир вала, разрушение клапанов
120-180	Стандартный диапазон для легковых авто	-
Более 200	Принудительный слив из конденсатора	Снижение холодопроизводительности

После заправки системы хладагентом выполните тестовый запуск на 15 минут. Проверьте отсутствие масляных подтеков на корпусе компрессора и равномерность работы муфты. Контрольный замер уровня через 500 км пробега обязателен для компенсации возможных потерь в магистралях.

Проверка работоспособности компрессора на холостом ходу

Запустите двигатель автомобиля и установите минимальные обороты холостого хода. Включите кондиционер на максимальный холод с помощью кнопки A/C и установите самый низкий уровень температуры на панели управления. Убедитесь, что вентилятор печки работает на максимальной скорости.

Прислушайтесь к звукам из подкапотного пространства в районе компрессора. Откройте капот и визуально проверьте вращение центральной части шкива компрессора. При нормальной работе муфта компрессора должна периодически включаться с характерным щелчком, а её приводной диск – вращаться синхронно с ремнём.

Контрольные признаки неисправности

Шумы: Скрип, гул или металлический лязг при включении муфты указывают на износ подшипника
Вибрация: Биение шкива при вращении более 1-2 мм – критичный симптом
Температурные аномалии: Перегрев шкива (выше 90°C) или запах горелой резины
Нестабильное срабатывание: Муфта не фиксируется или проскальзывает с шипением

Нормальная работа	Проблемы с подшипником
Плавное вращение шкива без биения	Видимое смещение шкива относительно оси
Тихий равномерный гул	Нарастающий грохочущий звук под нагрузкой
Стабильное включение муфты каждые 10-30 сек	Прерывистое срабатывание или полный отказ

Дополнительно проверьте натяжение приводного ремня: при нажатии с усилием 10 кг посередине прогиб должен составлять 8-12 мм. Ослабление ремня может имитировать симптомы неисправности подшипника. Если диагностика подтверждает дефект – немедленно прекратите эксплуатацию компрессора.

Тестирование давления в разных режимах работы

После замены подшипника и заправки системы хладагентом, проверка давления в разных режимах обязательна для подтверждения герметичности и корректной работы компрессора. Подключите манометрическую станцию к сервисным портам высокого (малый порт) и низкого (большой порт) давления, соблюдая чистоту соединений во избежание утечек.

Запустите двигатель автомобиля, включите кондиционер на максимальное охлаждение с минимальной скоростью вентилятора и закройте окна/двери. Фиксируйте показания манометров при работе компрессора на холостых оборотах двигателя (~800-1000 об/мин). Нормативные значения зависят от температуры окружающего воздуха, но типичный диапазон:

Низкое давление: 1.5–2.5 бар (22–36 psi)
Высокое давление: 10–15 бар (145–220 psi)

Анализ режимов

Проведите серию замеров при изменении условий:

Повышение оборотов двигателя до 1500–2000 об/мин: давление нагнетания должно расти пропорционально, всасывания – стабилизироваться.
Цикличность компрессора: при достижении заданной температуры включение/выключение должно сопровождаться плавным изменением давлений без скачков.
Включение вентилятора конденсатора на полную скорость: давление нагнетания должно снизиться на 1.5–3 бар.

Симптом	Возможная причина
Высокое давление выше нормы	Загрязнение конденсатора, избыток хладагента, воздух в системе
Низкое давление выше нормы	Неисправность клапана компрессора, перезаправка
Равные давления	Поломка компрессора, блокировка ТРВ

Проверьте систему на отсутствие вибраций компрессора и посторонних шумов. Расхождение показателей с нормой или нестабильность давлений указывают на ошибки монтажа, утечки или дефекты компонентов.

Проверка отсутствия посторонних шумов компрессора

Запустите двигатель автомобиля и активируйте систему кондиционирования на максимальной мощности охлаждения при средних оборотах (1500-2000 об/мин). Снимите приводной ремень для исключения шумов от других навесных агрегатов – это критически важный этап диагностики.

Сосредоточьтесь на прослушивании компрессора с помощью механического стетоскопа или длинной отвертки, прикладывая инструмент к корпусу агрегата. Цель – выявить аномальные звуки, возникающие только при работающем кондиционере. Отключите магнитную муфту для проверки подозрительных шумов на вращающихся частях без нагрузки.

Ключевые индикаторы неисправности

Металлический скрежет/визг – износ опорных подшипников или разрушение сепаратора
Ритмичный стук – люфт вала или деформация обоймы подшипника
Неравномерный гул – недостаток смазки или выработка дорожек качения
Щелчки при запуске/остановке – повреждение упорных подшипников

Сравните характеристики шумов с таблицей диагностики:

Тип звука	Условия проявления	Вероятная причина
Высокочастотный вой	При повышении оборотов	Дефект переднего подшипника шкива
Глухой рокот	Под нагрузкой на всех режимах	Разрушение опорного подшипника вала
Прерывистый треск	Только при включении муфты	Заклинивание роликов сепаратора

Фиксируйте продолжительность и интенсивность звуков: постоянные шумы указывают на катастрофический износ, тогда как периодические могут свидетельствовать о начальной стадии повреждения. Помните – посторонние шумы при отключенной муфте требуют обязательной замены подшипника независимо от их характера.

Диагностика утечек при работающем кондиционере

Обнаружение утечек хладагента критически важно перед заменой подшипника компрессора, так как низкий уровень фреона вызывает масляное голодание и перегрев. Работающий кондиционер создает избыточное давление в системе, что облегчает выявление негерметичных участков.

Игнорирование диагностики приведет к повторному выходу компрессора из строя даже после замены подшипника. Утечки чаще всего возникают в местах соединений магистралей, сальниковых уплотнениях вала, ресивере-осушителе или конденсоре.

Методы выявления утечек

Способ	Инструменты	Принцип действия
Визуальный осмотр	Фонарь, лупа	Поиск масляных подтёков на шлангах и соединениях (хладагент вымывает масло)
Электронный детектор	Течеискатель	Реагирует на частицы хладагента в воздухе звуковым/световым сигналом
Ультрафиолетовая диагностика	УФ-лампа, инжектор красителя	Контроль свечения специального красителя, добавленного в систему
Мыльная проба	Пульверизатор, водно-мыльный раствор	Нанесение эмульсии на подозрительные зоны для визуализации пузырьков

При использовании электронного течеискателя перемещайте датчик со скоростью 2-3 см/с на расстоянии 5 мм от проверяемых поверхностей. Избегайте ложных срабатываний от выхлопных газов или растворителей. УФ-метод требует предварительного введения красителя через сервисный порт за 15 минут до проверки.

Обязательно проверяйте характерные зоны риска:

Сальник компрессора (при работающем двигателе)
Резьбовые соединения магистралей
Клапан Шредера на сервисных портах
Радиатор конденсора (особенно по краям)

Контроль температуры воздушного потока из дефлекторов

После замены подшипника компрессора обязателен контроль температурных показателей системы. Нестабильная температура на выходе из дефлекторов может свидетельствовать о некорректной работе компрессора, утечке хладагента или проблемах в системе управления климатом. Проверка выполняется при работающем двигателе (1500-2000 об/мин) с включенным кондиционером на максимальном режиме охлаждения.

Используйте автомобильный термометр для замера температуры воздуха в центральных дефлекторах. Нормальные показатели варьируются в зависимости от внешних условий, но должны быть существенно ниже атмосферной температуры. Отклонения от ожидаемых значений требуют поэтапной диагностики.

Порядок диагностики при отклонениях

Замер базовых параметров:
- Температура воздуха на входе в салон
- Температура воздуха из дефлекторов через 5 минут работы
- Разница между входной и выходной температурой

Анализ результатов:

Симптом	Возможная причина
Недостаточное охлаждение	Низкий уровень хладагента, засорение конденсатора
Периодическое потепление воздуха	Неисправность датчиков температуры, сбои ЭБУ
Полное отсутствие холода	Отказ компрессора, утечка фреона

Дополнительные проверки:
- Целостность магистралей хладагента
- Работоспособность вентилятора конденсатора
- Калибровка сервоприводов заслонок

Убедитесь, что замеры производятся после стабилизации работы системы (через 5-7 минут после включения). Температура воздуха из дефлекторов при +25°C окружающей среды должна составлять +6...10°C. Превышение показателя +12°C указывает на необходимость углубленной диагностики с подключением манометрической станции.

Особенности обкатки после замены подшипника

После замены подшипника компрессора кондиционера критически важна правильная обкатка нового узла. Это не просто формальность, а обязательная процедура, обеспечивающая приработку трущихся поверхностей, равномерное распределение смазки и долговечность ремонта.

Неправильная или отсутствующая обкатка может привести к преждевременному выходу из строя нового подшипника, повреждению вала компрессора, утечке хладагента или масла, а также к повторному дорогостоящему ремонту. Соблюдение правил обкатки минимизирует риски.

Ключевые этапы и правила обкатки

Первичная прокачка и запуск:

Перед первым запуском: Убедитесь в правильности заправки системы хладагентом и маслом в нужном количестве и типе (часто требуется специальное масло для компрессоров).
Первый запуск: Запустите двигатель и включите кондиционер на минимальную скорость вентилятора и минимальную температуру.
Обороты двигателя: Держите обороты двигателя в диапазоне 1500-2000 об/мин. Избегайте холостого хода и высоких оборотов.

Продолжительность и режим работы:

Начальный цикл: Непрерывно работайте в этом режиме 15-20 минут. Это позволяет маслу равномерно распределиться по всем каналам компрессора и подшипникам, начать процесс приработки.
Постепенное увеличение: В течение следующих 1-2 часов эксплуатации автомобиля избегайте длительной работы кондиционера на максимальной производительности. Кратковременные включения на "максимум" допустимы.
Избегайте экстремальных нагрузок: В первые несколько часов (рекомендуется 3-5 часов) после замены не допускайте длительной работы компрессора при экстремально высоких температурах окружающего воздуха или на очень высоких оборотах двигателя.

Контроль во время и после обкатки:

Параметр	Что контролировать	Норма
Вибрации/Шум	Посторонние звуки (скрежет, гул, стук), вибрации на руле/кузове	Отсутствие новых или усилившихся нехарактерных шумов/вибраций
Производительность	Скорость охлаждения салона, температура воздуха из дефлекторов	Стабильное и эффективное охлаждение
Визуальный осмотр	Наличие подтеков масла или хладагента в районе компрессора	Отсутствие утечек

Важные замечания: Используйте только рекомендованное производителем компрессора или автомобиля масло. Если во время обкатки появились сильные нехарактерные шумы, вибрации или запах гари, немедленно выключите кондиционер и проведите диагностику. Правильная обкатка – залог долгой и безотказной работы отремонтированного компрессора.

Список источников

При подготовке материала использовались специализированные технические руководства и практические пособия по обслуживанию автомобильных систем кондиционирования. Основное внимание уделялось проверенным методикам диагностики неисправностей подшипников и безопасным процедурам демонтажа/монтажа узлов компрессора.

Критически важными источниками стали заводские инструкции производителей автокомпонентов и сервисная документация к распространенным моделям транспортных средств. Дополнительно анализировались экспертные рекомендации по подбору инструментария и особенностям работы с хладагентами.

Руководства по ремонту конкретных марок автомобилей (официальные сервисные мануалы)
Технические бюллетени производителей автокомпрессоров (Denso, Sanden, Valeo)
Отраслевые стандарты SAE J2843 (безопасность при обслуживании систем кондиционирования)
Практические пособия по автомобильным системам HVAC издательства "Профессионал"
Видеоинструкции аккредитованных учебных центров AUTODOC и Bosch Car Service
Специализированные форумы мастеров-холодильщиков (Car AC Specialist Forum)
Методические материалы курсов повышения квалификации НИИАТ

Параметр	Рекомендация
Периодичность замены масла	Каждые 2-3 года или при ремонте системы
Агрессивные режимы	Избегать работы на оборотах >4500 rpm дольше 30 минут
Ревизия приводного ремня	Проверка натяжения и трещины каждые 20 000 км
