Типы автомобильных сигнализаций и схема их установки

Статья обновлена: 18.08.2025

Автомобильная сигнализация – обязательный элемент защиты транспортного средства от угона и постороннего вмешательства.

Рынок предлагает множество типов охранных систем, отличающихся функционалом и сложностью, что требует понимания их классификации.

Успешная работа сигнализации напрямую зависит от грамотного монтажа, где точное следование схеме подключения является критическим условием.

Бюджетные односторонние сигнализации: возможности и ограничения

Бюджетные односторонние сигнализации обеспечивают базовую защиту автомобиля по доступной цене. Их ключевая функция – оповещение владельца звуковыми сигналами (сирена, гудки) при попытке взлома или ударе по кузову. Стандартный комплект включает центральный блок, датчики удара/наклона, сирену, брелок для постановки/снятия с охраны и набор проводов.

Такие системы отличаются простотой установки: подключение выполняется к штатной электропроводке машины (часто через разъём водительской двери или блок предохранителей). Основная схема предполагает соединение с цепями центрального замка, питанием (+12V) и массой, без глубокого вмешательства в штатную электронику. Это снижает стоимость монтажа, но ограничивает функциональность.

Основные возможности и ограничения

Преимущества:

• Низкая стоимость оборудования и установки
• Простота настройки и управления (1-2 кнопки на брелке)
• Автоматическое включение охраны при постановке на замок
• Защита от разряда АКБ (режим энергосбережения)

Недостатки:

• Односторонняя связь: брелок не получает уведомлений о срабатывании
• Минимальный радиус действия брелка (до 50-100 метров)
• Отсутствие иммобилайзера и GPS-трекинга
• Ложные срабатывания от громких звуков или случайных касаний
• Уязвимость к код-грабберам и радиопомехам

Типовая схема подключения:

Компонент сигнализации	Точка подключения в авто
Силовой провод (+12V)	Штатный предохранитель (ACC или IGN)
Провод массы (GND)	Кузов автомобиля (болт возле руля)
Управление замками	Провода центрального замка в водительской двери

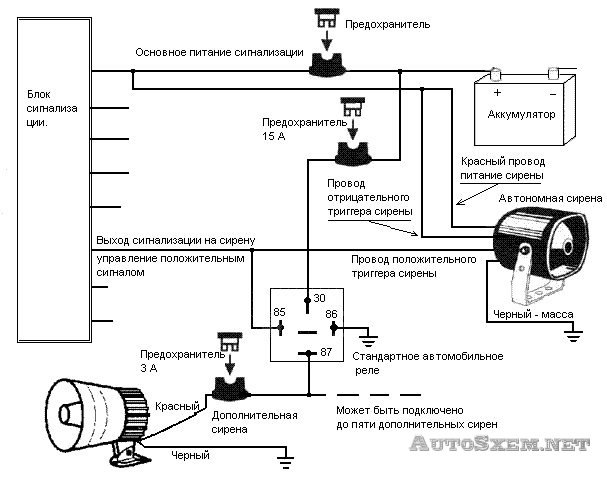

Сирена	Отдельный провод через реле к АКБ
Датчик удара	Подключается к блоку сигнализации

Эффективность таких систем сводится к психологическому эффекту и защите от хулиганства. Для противодействия профессиональным угонщикам рекомендуется дополнять их механическими блокираторами (например, руля или КПП). При выборе стоит обратить внимание на чувствительность датчиков и защищённость радиоканала от сканирования.

Двусторонние системы с обратной связью на брелок

Двусторонние автомобильные сигнализации оснащены брелком-пейджером с ЖК-дисплеем, который не только принимает команды от владельца, но и отправляет подтверждения о состоянии автомобиля. При любом срабатывании датчиков (удар, открытие двери, движение в салоне) система мгновенно передает информацию на брелок в виде вибросигнала, звукового оповещения и текстового сообщения на экране с указанием зоны тревоги.

Радиус действия таких систем достигает 1,5-2 км в городских условиях благодаря мощному радиомодулю и ретрансляционному протоколу. Брелок отображает текущий статус охраны, уровень заряда АКБ автомобиля, температуру в салоне, работу дополнительных каналов (запуск двигателя, открытие багажника), а также сохраняет историю последних событий для анализа.

Ключевые особенности установки и эксплуатации

• Интеграция с CAN/LIN-шиной – обязательное подключение к цифровой сети автомобиля для считывания данных о состоянии дверей, замков и двигателя
• Дополнительные датчики – установка 3D-акселерометров (удары/наклоны), микроволновых радаров (объем салона) и датчиков разбития стекла
• Питание брелока – использование перезаряжаемых аккумуляторов с индикацией заряда на дисплее
• Противодействие глушению – установка блока с частотным сканированием и кодовым шифрованием сигнала

Параметр	Стандартный брелок	Двусторонний брелок
Подтверждение команд	Световые сигналы авто	Вибро/звук + иконка на дисплее
Информирование о тревоге	Только сирена	Пуш-уведомление с детализацией
Дополнительные функции	Базовые	Автозапуск, телеметрия, GPS-мониторинг

GSM/GPS сигнализации с управлением через смартфон

Данный тип сигнализаций использует GSM-модуль для связи через сотовую сеть и GPS/ГЛОНАСС для точного позиционирования автомобиля. Управление и мониторинг осуществляются через мобильное приложение на смартфоне, обеспечивая доступ к функциям системы из любой точки мира при наличии интернета. Ключевое отличие от классических автосигнализаций – полная независимость от радиодиапазона брелока и принципиально иные возможности контроля.

Основные компоненты системы включают центральный блок с GSM/GPS-модулем, антенны для приема спутниковых сигнаров и сотовой связи, датчики (движения, наклона, удара), реле блокировки двигателя, сирену и резервный аккумулятор. Обмен данными между устройством и смартфоном происходит через защищенные облачные серверы производителя, что требует стабильного интернет-соединения на телефоне и SIM-карты с поддержкой GPRS/4G в блоке сигнализации.

Функциональные возможности

• Удаленный запуск двигателя: прогрев салона или охлаждение кондиционером перед поездкой
• Геозоны (геофенсинг): мгновенные push-уведомления при выезде за установленные границы территории
• Мониторинг перемещений: просмотр истории маршрутов с детализацией по скорости и времени
• Датчик уровня топлива: контроль расхода и оповещения о сливе горючего (требует дополнительных сенсоров)
• Электронные иммобилайзеры: дистанционная блокировка двигателя при угоне

Схема подключения основных компонентов

Компонент	Точка подключения	Особенности
Центральный блок	Шина CAN, предохранительная колодка	Требует постоянный +12V и доступ к штатной проводке авто
GPS/GSM антенны	Лобовое стекло (внутри), торпедо	Без металлических преград для стабильного сигнала
Реле блокировки	Цепь стартера/зажигания/топливного насоса	Скрытый монтаж, обязательное использование диодной развязки
Датчик наклона	Кузовной элемент (скрытно)	Калибровка по горизонтали для фиксации эвакуации
Сирена	Моторный отсек (отдельно от штатной сигнализации)	Автономное питание для работы при отключении АКБ

Критически важным этапом установки является интеграция с CAN-шиной автомобиля для корректного считывания статуса дверей, капота, зажигания и других параметров без нарушения штатной электропроводки. Современные системы используют цифровые интерфейсы (LIN/CAN/FlexRay) вместо простого врезания в аналоговые цепи, что требует специализированного оборудования и знаний. Неправильное подключение может вызвать ошибки бортового компьютера или разряд аккумулятора.

Обязательные условия стабильной работы: качественная SIM-карта с тарифом без абонплаты (только данные), регулярная проверка встроенного резервного источника питания и настройка двухфакторной аутентификации в мобильном приложении. Для защиты от глушилок (джеммеров) рекомендуется дополнять систему аналоговыми дублирующими датчиками и RFID-метками, отключающими блокировки при приближении владельца.

Спутниковые противоугонные комплексы: принцип работы

Спутниковые системы используют сети навигационных спутников (GPS/ГЛОНАСС) для точного определения местоположения автомобиля в режиме 24/7. Основной модуль, скрытно установленный в транспортном средстве, постоянно обменивается данными с орбитальной группировкой, вычисляя координаты с погрешностью до 2-3 метров. При отключении штатного АКБ комплекс переходит на резервный источник питания.

Тревожные сигналы активируются при нарушении периметра, движении без штатного ключа или механическом воздействии. Датчики удара, наклона и перемещения передают информацию на блок управления, который через GSM-канал отправляет владельцу push-уведомление и координаты на смартфон. Параллельно данные дублируются в круглосуточный центр мониторинга.

Ключевые компоненты системы:

• GPS/ГЛОНАСС-трекер - ядро системы, обеспечивающее геолокацию
• GSM-коммутатор - передает данные через мобильные сети
• 3D-акселерометр - фиксирует малейшие перемещения кузова
• Автономная батарея - резервное питание 12-48 часов
• CAN-интерфейс - интеграция с электроникой автомобиля

Алгоритм реагирования при угоне:

1. Фиксация тревожного события датчиками комплекса
2. Передача координат и параметров движения в облачный сервис
3. Автоматическая блокировка двигателя по команде с сервера
4. Синхронизация данных с мобильным приложением владельца
5. Передача геоданных полиции через мониторинговый центр

Функция	Технология	Реакция
Геозона	Спутниковое позиционирование	Уведомление при выезде за установленные границы
Иммобилайзер	CAN-шина	Дистанционная блокировка двигателя
Эхо-мониторинг	Микрофон с GSM-трансляцией	Просмотр салона через мобильное приложение

Важно: установка требует профессионального монтажа с маскировкой оборудования и подключением к резервным цепям питания для предотвращения обнаружения злоумышленниками.

Гибридные системы: сочетание технологий защиты

Гибридные автомобильные сигнализации интегрируют несколько технологий для создания многоуровневой защиты. Они комбинируют радиоканальную связь с GSM/GPS-модулями, что обеспечивает дублирование каналов оповещения. Это позволяет системе сохранять функциональность даже при попытках глушения одного из сигналов, значительно повышая устойчивость к взлому.

Ключевое преимущество гибридных решений – универсальность. Владелец получает возможность дистанционного управления через мобильное приложение, отслеживания местоположения автомобиля в реальном времени, а также традиционного контроля с брелока. Дополнительные датчики (наклона, движения, объема) формируют комплексную систему детектирования угроз, реагирующую на любые несанкционированные воздействия.

Структурные элементы и интеграция

• Двойной канал связи: радиомодуль 433 МГц для работы с брелоком + GSM-модем для передачи данных через сотовые сети
• GPS/ГЛОНАСС-трекер: непрерывный мониторинг координат с записью маршрута
• Датчиковая группа: комбинированные сенсоры удара, наклона, перемещения и микроволновые радары
• CAN/LIN-адаптер: интеграция с бортовой электроникой для контроля штатных систем автомобиля

При установке гибридной сигнализации особое внимание уделяется скрытному монтажу компонентов. Блоки GSM/GPS размещаются в труднодоступных зонах кузова (под обшивкой потолка, в крыльях), радиомодуль – вблизи антенны, датчики распределяются по салону и периметру. Обязательно организуется резервное питание от независимого источника для противодействия разряду АКБ.

Технология	Функционал	Устойчивость к взлому
Радиоканал	Управление с брелока, короткодистанционные сигналы	Средняя (уязвим к код-грабберам)
GSM-связь	Уведомления на телефон, удаленный контроль	Высокая (с шифрованием данных)
GPS-трекинг	Геолокация, геозоны, история перемещений	Абсолютная (не блокируется помехами)

Профессиональные автозапуски в сигнализациях

Профессиональные автозапуски интегрируются в штатную электронику автомобиля через CAN/LIN-шины, используя специализированные интерфейсы и обходчики иммобилайзеров. Это обеспечивает глубокое взаимодействие с ЭБУ двигателя, коробкой передач и другими системами без нарушения заводских гарантий. Установка требует точного программирования параметров запуска (температура, время, режимы) и подключения к диагностическому разъему OBD-II для считывания критических данных.

Такие системы оснащаются многоуровневой защитой: контроль давления масла, положения ручника, педалей и селектора АКПП. Дополнительные датчики (температуры салона, напряжения АКБ) предотвращают запуск при аномальных показателях. Для связи с владельцем используется двухсторонний брелок с подтверждением операций и GSM-модули с мобильными оповещениями.

Ключевые компоненты установки

• CAN-модуль – декодирует команды для штатных блоков управления
• Криптообходчик – эмулирует чип ключа для иммобилайзера
• Датчик тахометра – фиксирует запуск двигателя
• Реле блокировки – отключает штатные цепи при постановке на охрану

Этапы монтажа

1. Диагностика электросхемы авто и подбор совместимого оборудования
2. Интеграция с CAN-шиной через адаптер (например, StarLine, Pandora)
3. Установка обходчика иммобилайзера с размещением чипа в зоне считывания
4. Подключение к цепям зажигания, стартера и бензонасоса через защитные диоды
5. Калибровка датчиков и программирование логики запуска

Параметр	Профессиональный монтаж	Самостоятельная установка
Совместимость	Подбор оборудования под конкретную модель	Универсальные комплекты
Безопасность	Дублирующие защиты от ложных срабатываний	Базовый контроль ошибок
Диагностика	Онлайн-мониторинг через приложения	Локальная индикация на брелоке

Ошибки при установке приводят к разряду АКБ, блокировке иммобилайзера или повреждению ЭБУ. Обязательна адаптация системы после прошивки авто и использование сертифицированных компонентов. Для машин с кнопкой Start/Stop применяются дополнительные модули эмуляции.

Датчики удара и наклона: параметры чувствительности

Чувствительность датчиков удара (шок-сенсоров) определяет силу механического воздействия на кузов, при котором срабатывает тревога. Она регулируется в несколько ступеней, обычно от 1 (максимальная чувствительность) до 10 (минимальная). Первый уровень реагирует на легкие касания или порывы ветра, что чревато ложными срабатываниями, а высокие уровни активируют сигнализацию только при сильных ударах или попытках взлома.

Датчики наклона (инклинометры) отслеживают изменение угла положения автомобиля. Их чувствительность настраивается в градусах отклонения от исходной точки (например, 3°–10°). Низкие значения (3°–5°) срабатывают при незначительном подъеме кузова (попытка угона с домкратом), высокие (8°–10°) – при заметном наклоне (погрузка на эвакуатор).

Ключевые аспекты настройки

• Двухзонный ударный датчик:
  • Предупреждение (легкий удар): Кратковременный сигнал сирены/света фар. Чувствительность: 1–4.
  • Тревога (сильный удар): Полноценное срабатывание сирены. Чувствительность: 5–10.
• Калибровка наклона:
  • Требует ровной поверхности при установке.
  • Автоматическая/ручная компенсация уклона дороги.

Параметр	Низкая чувствительность	Высокая чувствительность
Уровень удара для тревоги	Сильный удар (дверь, стекло)	Легкий толчок (упавшая ветка)
Угол наклона для тревоги	>8° (эвакуация)	>3° (домкрат)
Риск ложных срабатываний	Минимальный	Высокий

Важно: Чрезмерное занижение чувствительности снижает защиту, а завышение – провоцирует "ложняки". Оптимальная настройка достигается тестовыми ударами разной силы по колесам/кузову после монтажа.

Диалоговая кодовая защита от электронного взлома

Диалоговая кодовая защита (DIN-protect, динамический код) – технология шифрования сигнала между брелоком и основным блоком автосигнализации. В отличие от статических систем, где код повторяется при каждом нажатии, здесь используется уникальная последовательность для каждой команды.

Принцип основан на двустороннем обмене зашифрованными пакетами данных. Блок управления генерирует случайный запрос, а брелок вычисляет ответ по специальному алгоритму, используя уникальный секретный ключ, запрограммированный при установке.

Принцип работы защиты

Последовательность обмена данными при постановке на охрану:

1. Инициация: Пользователь нажимает кнопку брелока.
2. Запрос: Основной блок отправляет случайный цифровой "вызов" (часто 16-128 бит).
3. Генерация ответа: Брелок шифрует вызов через алгоритм (AES, KeeLoq) с использованием уникального ключа.
4. Диалог: Зашифрованный ответ передается в блок управления для верификации.
5. Подтверждение: Система выполняет команду только при совпадении расчетного и полученного кода.

Ключевые преимущества:

• Невозможность перехвата кода – каждый пакет данных уникален и бесполезен для повторного использования
• Защита от код-грабберов – устройствам-перехватчикам не хватает времени для подбора из-за сложности алгоритмов
• Синхронизация без сбоев – система автоматически корректирует счетчики команд при случайных рассинхронизациях

Таблица сравнения типов кодирования:

Параметр	Статический код	Диалоговый код
Сложность взлома	Низкая (менее 1 мин)	Высокая (десятки лет)
Риск перехвата	Критический	Минимальный
Типовые алгоритмы	Фиксированные последовательности	AES-128, Hi-Pro, Dynamic Code

Бесключевой обходчик иммобилайзера Starline

Бесключевой обходчик иммобилайзера Starline (например, модели BP-03 или BP-05) предназначен для дистанционного запуска двигателя при наличии штатной противоугонной системы. Устройство эмулирует присутствие чипованного ключа в салоне, обходя блокировку иммобилайзера без физического размещения ключа внутри автомобиля.

Принцип работы основан на считывании уникального кода из чипа оригинального ключа и его передаче в штатную систему через антенный модуль. Обходчик интегрируется в CAN-шину автомобиля, что обеспечивает стабильную связь с ЭБУ двигателя и исключает необходимость размещения дополнительных антенн на замке зажигания.

Схема установки и подключения

Монтаж включает несколько этапов:

1. Программирование обходчика:
   • Запись идентификатора чипа ключа в память модуля через процедуру "обучения".
   • Активация режима "VALET" на штатном иммобилайзере.
2. Электрическое подключение:

   Клемма обходчика	Назначение
   12V (красный провод)	Постоянный "+" от АКБ
   GND (черный провод)	Масса на кузов
   CAN-H / CAN-L	Шины CAN (цвета по схеме авто)
   OUTPUT (синий провод)	Управляющий сигнал от автозапуска сигнализации

3. Интеграция с сигнализацией: Соединение OUTPUT-провода обходчика с реле автозапуска или dedicated-выходом сигнализации Starline.

Критичные нюансы: Требуется точное соответствие CAN-протокола автомобиля, изоляция проводов в термоусадку, обязательная проверка совместимости модели обходчика с маркой ТС. При ошибках программирования возможна блокировка штатного иммобилайзера.

Интеграция с CAN-шиной современных автомобилей

CAN-шина (Controller Area Network) – цифровая сеть, объединяющая электронные блоки управления (ЭБУ) современного автомобиля. Она позволяет устройствам обмениваться данными по единому протоколу, заменяя сложные жгуты проводов. Для сигнализаций это ключевой канал получения информации о состоянии дверей, зажигания, стекол, топливной системы и других параметров.

Интеграция с CAN-шиной исключает необходимость механического вмешательства в проводку автомобиля. Сигнализация подключается к шине через диагностический разъем OBD-II или напрямую к CAN-линиям, считывая и интерпретируя цифровые пакеты данных. Это обеспечивает синхронизацию с штатными системами авто и расширяет функционал защиты.

Особенности и преимущества

Ключевые выгоды интеграции:

• Автоматизация процессов: Автозапуск, постановка на охрану при глушении двигателя.
• Контроль штатных датчиков: Точное отслеживание открытия дверей/багажника без установки дополнительных концевиков.
• Дистанционное управление: Закрытие окон, складывание зеркал через CAN-команды.

Этапы установки:

1. Определение типа CAN-шины (высокоскоростная, комфорта, диагностики) и мест подключения.
2. Подключение адаптера сигнализации к CAN-линиям (часто через разъем OBD-II).
3. Настройка протокола обмена данными и тестирование реакции на команды.

Проблема	Решение
Конфликт протоколов	Использование универсальных CAN-адаптеров с обновляемыми библиотеками
Ошибки ЭБУ	Изоляция CAN-линий сигнализации фильтрами помех
Отсутствие доступа к OBD-II	Прямое подключение к CAN-жгуту с сохранением целостности экранировки

Важно: Для корректной интеграции требуется оборудование с поддержкой CAN 2.0 и совместимость с конкретной маркой авто. Неправильное подключение может вызвать сбои в работе штатных систем.

Типовые комплекты оборудования для установки

Стандартный комплект автосигнализации включает базовые компоненты: центральный блок управления с процессором, антенну для радиоканала, брелоки с ЖК-дисплеем или без, набор проводов с разъемами, сервисную кнопку Valet, светодиодный индикатор, сирену и комплект меток иммобилайзера. Дополнительно поставляются крепежные элементы, термоусадка и инструкция по монтажу.

Для расширения функционала в комплекты добавляют датчики удара/наклона, CAN-модуль для интеграции с электроникой авто, реле блокировки двигателя, GSM-модуль для удаленного управления и трекера GPS/ГЛОНАСС. Производители часто указывают совместимость оборудования с конкретными марками автомобилей.

Классификация комплектов по функционалу

• Базовый вариант: Центральный блок, 2 брелока, сирена, датчик удара, светодиод, кнопка Valet
• CAN/LIN-комплект: Базовый набор + модуль шины данных для бесключевого подключения
• Премиум-комплектация: Добавляются датчик наклона, реле блокировки, GSM-модуль, GPS-трекер
• Беспроводные решения: Комплексы с Bluetooth-метками и минимумом проводных соединений

При выборе учитывают совместимость разъемов с авто, тип блокировки (разрыв цепи стартера/зажигания или цифровая через CAN), а также необходимость дополнительных датчиков (объема салона, разбития стекла). Профессиональные установщики рекомендуют комплекты с резервными каналами управления.

Компонент	Базовый комплект	Расширенный комплект
Датчики	Удара + объема	Наклона + разбития стекла
Связь	Радиоканал 433 МГц	GSM + GPS + Bluetooth
Блокировки	1 реле (стартер)	2 реле + CAN-иммобилайзер

Инструменты для монтажа автосигнализации своими руками

Для самостоятельной установки сигнализации потребуется базовый набор инструментов, обеспечивающий безопасное подключение к электропроводке автомобиля и аккуратную прокладку кабелей. Отсутствие профессионального оборудования компенсируется тщательной подготовкой и соблюдением техники безопасности.

Минимальный комплект включает инструменты для демонтажа обшивки салона, работы с проводами и диагностики соединений. Крайне важно исключить повреждение штатной проводки и элементов кузова при монтаже.

Необходимые инструменты

• Мультиметр – для прозвонки цепей, проверки напряжения и поиска штатных проводов (сигналы поворотов, замка зажигания, CAN-шины).
• Набор автомобильных съёмников (пластиковых клиньев) – для бережного демонтажа панелей дверей, порогов и потолка без царапин.
• Изолента термоусадочная и кембрики – для герметизации соединений вместо скруток.
• Кримпер (обжимные клещи) – для надёжного крепления контактов типа "папа-мама" и клемм.

Дополнительное оборудование

1. Автомобильный тестер – для поиска цепей под напряжением 12В (например, при подключении к АКБ).
2. Паяльник 25-40Вт с флюсом и припоем – для создания неразъёмных соединений датчиков.
3. Стетоскоп автоэлектрика – идентификация реле иммобилайзера по звуку щелчков.
4. Кусачки и стриппер – зачистка изоляции без повреждения жилы.

Инструмент	Критичность	Альтернатива
Мультиметр	Обязателен	Контрольная лампочка (риск КЗ)
Съёмники	Желательны	Отвёртка с изолентой на жало (может повредить пластик)
Кримпер	Рекомендован	Пассатижи (менее надёжная фиксация)

Чтение электросхемы автомобиля перед установкой

Идентифицируйте основные узлы на схеме: блок управления двигателем (ECU), модуль комфорта, реле зажигания, центральный замок, цепи освещения салона и габаритов, концевики дверей, капотный и багажный выключатели, стартер, генератор. Найдите предохранители и реле, защищающие эти цепи – их номинал и расположение критичны для безопасного подключения. Обратите внимание на маркировку проводов (цвета, толщину, условные обозначения) в местах будущего соединения сигнализации.

Определите тип используемых цепей: силовые (постоянный "+12В" от аккумулятора, зажигание, стартер), управляющие (низкоамперные сигналы от кнопок или датчиков) и шины данных (CAN, LIN). Сигнализация интегрируется преимущественно в управляющие цепи. Проверьте наличие штатной противоугонной системы (иммобилайзер) – её блок требует осторожного обхода или согласования с установщиком. Сопоставьте схему с реальной проводкой авто, используя мультиметр для проверки напряжения, "массы" и сигнальных параметров.

Ключевые этапы анализа

• Источники питания: Найдите точки постоянного "+12В" (аккумулятор) и зажигания (IGN/ACC/START), их сечение и защиту.
• Управление замками: Определите тип привода (низкоамперный сигнал, переменная полярность, CAN-команда) и точки подключения.
• Датчики: Выявите провода концевиков дверей, капота, багажника (обычно замыкают на "массу" при открытии).
• Охранные цепи: Локализуйте штатный иммобилайзер, сирену, цепи топливного насоса или стартера для блокировки.

Тип цепи	Примеры	Метод подключения
Силовая (+12В)	Аккумулятор, зажигание	Через предохранитель в разрыв
Сигнальная	Концевики, поворотники	Параллельное подсоединение
Управляющая	Центральный замок, стартер	Через реле или согласователь
Шина данных	CAN/LIN	Через специальный интерфейсный модуль

Используйте документацию конкретной модели авто, а не общие схемы – распиновка разъёмов ECU или блоков комфорта может отличаться. Особое внимание уделите цветовой маркировке проводов и их толщине: тонкие провода (менее 0.5 мм²) часто являются сигнальными, толстые (от 1.5 мм²) – силовыми. Всегда проверяйте цепь тестером под нагрузкой перед окончательным подключением сигнализации.

Размещение центрального блока: скрытые места

Центральный блок – основной управляющий элемент сигнализации, требующий максимальной скрытности. Его обнаружение злоумышленником позволяет быстро нейтрализовать всю защиту автомобиля, поэтому установка вне зоны видимости и легкого доступа критически важна.

При выборе места учитывают защищенность от влаги, вибраций, экстремальных температур и металлических поверхностей, создающих помехи радиосвязи. Блок должен быть зафиксирован стяжками или двухсторонним скотчем, а провода – аккуратно проложены в штатных жгутах.

Типичные скрытые локации для монтажа

Место установки	Преимущества	Риски
За приборной панелью	Быстрый доступ при ремонте, защита от случайного повреждения	Требует демонтажа панели, возможен перегрев от проводки
Под обивкой потолка	Максимальная скрытность, отсутствие вибраций	Сложность монтажа, риск повреждения при замене плафонов
В нише за бардачком	Простота размещения, естественная вентиляция	Ограниченная защита при ДТП, доступен при открытии бардачка
Под сиденьем водителя	Удобное подключение к CAN-шине, минимальная длина проводов	Риск залива жидкостями, повреждение при регулировке сиденья

Дополнительные рекомендации по установке:

• Избегайте мест рядом с блоками управления двигателем или магнитолами – возможны радиопомехи
• При монтаже в салоне используйте термостойкие материалы – летняя температура под обшивкой достигает 70°C
• Проверьте отсутствие контакта с подвижными элементами (рычагами сидений, направляющими)

Правильное расположение сирены под капотом

Сирена должна монтироваться в максимально скрытом месте, недоступном для прямого доступа снаружи автомобиля. Это исключает её быстрое обнаружение и механическое повреждение злоумышленниками. При этом необходимо обеспечить свободное распространение звука – направление раструба строго вниз или в сторону защищённых вентиляционных отверстий для предотвращения затекания воды и накопления грязи.

Крепление осуществляется только на металлические элементы кузова (стационарные кронштейны, усилители крыльев, раму радиатора) с использованием штатных отверстий или качественных саморезов. Обязательна виброизоляция через резиновые прокладки для минимизации передачи вибраций на кузов, которые могут вызывать ложные срабатывания микрофонных датчиков.

Критерии выбора места

• Защита от влаги: Вдали от сливных желобов, патрубков системы охлаждения и траектории разбрызгивания колёс.
• Термоизоляция: Минимум 15 см до горячих элементов (двигатель, выпускной коллектор, турбина).
• Доступ для обслуживания: Возможность замены/проверки без демонтажа смежных узлов.
• Удалённость от ЭБУ: Не ближе 30 см к блокам управления во избежание помех.

Важно: Проводка укладывается в гофру, фиксируется пластиковыми хомутами вдоль штатных жгутов. Соединения тщательно изолируются термоусадкой. Категорически запрещено размещение сирены на пластиковых накладках, тонких перегородках или подвижных деталях (крышка капота, элементы подвески).

Монтаж датчика удара в салоне автомобиля

Оптимальное место размещения – центральная часть торпедо под обшивкой или металлический каркас под приборной панелью. Крепление осуществляется двухсторонним скотчем или винтами через штатные отверстия корпуса датчика. Обеспечьте плотный контакт с кузовными элементами для корректного срабатывания.

Подключение выполняется к основному блоку сигнализации через 3-жильный провод. Красный кабель соединяется с +12V после замка зажигания, черный – с массой автомобиля. Сигнальный провод (цвет зависит от модели) подключается к разъему Shock Sensor на основном блоке согласно схеме производителя. Изолируйте соединения термоусадкой.

Калибровка и тестирование

1. Активируйте режим программирования сигнализации через сервисное меню
2. Отрегулируйте чувствительность:
   • Верхний регулятор – сила удара для предупреждения
   • Нижний регулятор – порог срабатывания тревоги
3. Проведите тест:
   1. Закройте двери, поставьте авто на охрану
   2. Нанесите легкий удар по колесу (должен сработать предупредительный сигнал)
   3. Повторите удар с большей силой (должна включиться сирена)

Ошибка	Решение
Ложные срабатывания	Уменьшить чувствительность винтом "SENS"
Нет реакции на удары	Проверить массу и подачу +12V
Постоянная тревога	Переподключить сигнальный провод

Установка антенны GPS/GSM модуля

Антенна GPS/GSM модуля отвечает за устойчивый приём спутниковых сигналов и связь с сотовой сетью. Её корректное размещение напрямую влияет на скорость оповещения о тревогах и точность геолокации автомобиля. Неправильная установка приведёт к сбоям в работе сигнализации и ложным срабатываниям.

Монтаж выполняют на этапе подключения основного блока сигнализации. Для работы потребуется малярный скотч, спиртовые салфетки, кусачки и изолента. Обязательно отключите минусовую клемму АКБ перед началом работ.

Пошаговая инструкция размещения

Соблюдайте следующие этапы для гарантии стабильного сигнала:

1. Выбор локации:
   • Верхняя часть лобового стекла под зеркалом заднего вида
   • Горизонтальная поверхность торпедо справа от рулевой колонки
   • Задняя полка салона (для хэтчбеков/универсалов)

   Избегайте металлических зон, обогрева стёкол и экранирующих поверхностей.

2. Подготовка поверхности:
   • Обезжирьте место монтажа спиртовой салфеткой
   • Снимите защитную плёнку с магнитного основания антенны
3. Фиксация:
   • Прижмите антенну на 10-15 секунд для адгезии
   • Проверьте отсутствие перекоса (допустимый наклон ≤5°)
4. Прокладка кабеля:
   • Направляйте провод под обшивку потолка или резиновые уплотнители дверей
   • Фиксируйте изолентой через каждые 20 см
   • Избегайте соседства с высоковольтными проводами

Тестирование: после подключения к блоку сигнализации проверьте индикацию GPS/GSM (должна смениться с красной на зелёную). Используйте мобильное приложение для проверки точности координат и скорости отклика системы.

Подключение силовых проводов к аккумулятору

Основной силовой провод питания автомобильной сигнализации (красный, сечением 2-4 мм²) подключается напрямую к положительной клемме аккумулятора через плавкий предохранитель. Номинал предохранителя подбирается согласно инструкции (обычно 15-30 А), а его держатель монтируется на расстоянии 20-40 см от клеммы АКБ для защиты от короткого замыкания.

Перед началом работ обязательно снимите отрицательную клемму с аккумулятора. Используйте обжимные наконечники и термоусадку для надежного контакта. Провод прокладывайте в гофре, фиксируя пластиковыми хомутами вдали от подвижных частей и нагревающихся элементов.

Ключевые этапы подключения

1. Подготовка провода: Отмерьте трассу от АКБ до блока сигнализации с запасом 10-15 см, зачистите изоляцию на концах.
2. Установка предохранителя:
   • Смонтируйте держатель предохранителя возле аккумулятора
   • Подключите один конец провода к клемме держателя
   • Второй конец закрепите на плюсовой клемме АКБ
3. Прокладка и фиксация:
   • Проложите провод вдоль штатной электрожгуты
   • Избегайте участков возле ремней ГРМ, коллектора
   • Фиксируйте хомутами каждые 20-25 см
4. Подключение к блоку сигнализации: Подсоедините провод к разъему «+12V Permanent» согласно схеме производителя.

Компонент	Характеристики	Ошибки монтажа
Силовой провод	Медь, сечение 2-4 мм², красная изоляция	Использование тонких проводов (менее 1.5 мм²)
Предохранитель	Номинал 20A, тип AGU или ANL	Установка дальше 50 см от АКБ, отсутствие защиты
Крепеж	Пластиковые хомуты, гофра	Прокладка без изоляции возле острых кромок

Схема соединения с цепью центрального замка

Подключение сигнализации к цепи центрального замка обеспечивает синхронное управление дверными замками при постановке/снятии с охраны. Это требует точного определения типа управления замками в автомобиле (отрицательный импульс, положительный импульс, переменная полярность или CAN-шина). Ошибки в выборе схемы могут привести к выходу из строя блока управления замками или предохранителей.

Для подключения необходимо найти провода управления замками в штатной проводке двери водителя или монтажном блоке авто. Используйте тестер для идентификации: при нажатии кнопки "открыть" на брелоке ЦЗ, искомый провод покажет кратковременное изменение напряжения (12В для положительного импульса, 0В – для отрицательного). Сигнализация подключается параллельно штатным цепям через реле или напрямую, в зависимости от типа импульса.

Типовые схемы подключения

• Отрицательный импульс: выходы сигнализации "lock/unlock" соединяются с управляющими проводами ЦЗ через диоды.
• Положительный импульс: используются 5-контактные реле, коммутирующие +12В на управляющие линии.
• Переменная полярность: подключение через два реле, формирующих переключение +/- на обоих проводах.
• CAN/LIN-шина: требуется специальный интерфейсный модуль, преобразующий сигналы сигнализации в цифровые команды.

Тип управления	Компоненты	Особенности
Отрицательный импульс	Диоды, резисторы	Простая схема, риск ложных срабатываний
Положительный импульс	2 реле (5-конт.)	Защита от КЗ, стабильная работа
Переменная полярность	4 реле (5-конт.)	Сложный монтаж, требуется изоляция цепей

Важно: При подключении всегда разрывайте штатные цепи через реле или диоды для предотвращения обратной ЭДС. Проверьте срабатывание замков до финальной сборки панелей. Для автомобилей с доводчиками стекол добавьте задержку сигнала "lock" (2-5 сек).

Интеграция с освещением салона и габаритными огнями

Сигнализация взаимодействует с цепями освещения салона и габаритных огней для визуального подтверждения команд и создания световых эффектов. При постановке/снятии с охраны система автоматически активирует кратковременное мигание габаритов или поворотников, сигнализируя о смене режима. Аналогично срабатывает подсветка салона при открытии дверей во время разблокировки авто.

Подключение реализуется через реле сигнализации, управляющие штатными цепями освещения. Для габаритов используется выход "Light Flash", коммутирующий +12V к лампам через предохранитель. Салонный свет подключается к выходу "Door Trigger" для синхронизации с открыванием дверей. Обязательно соблюдение полярности и применение диодной развязки для предотвращения обратных токов.

Ключевые схемы подключения

Габаритные огни:

1. Найти штатный провод +12V габаритов (обычно серый/коричневый)
2. Врезать через диод в реле сигнализации (выход Light Flash)
3. Установить предохранитель 10-15A в разрыв цепи

Освещение салона:

• Выход Door Trigger → контакт "двери" плафона освещения
• Использовать 5-контактное реле для изоляции цепей
• При подключении к CAN-шине требуется декодер протокола

Функция сигнализации	Эффект освещения
Постановка на охрану	3 мигания габаритов
Снятие с охраны	1 длинное мигание
Тревога	частое мигание поворотников
Открытие дверей	включение салонного света

Важно: При интеграции с CAN-шиной современного авто требуется подключение к диагностическому разъему OBD-II и программирование модуля. Механическое вмешательство в проводку недопустимо для машин с мультиплексной сетью.

Подключение к цепи запуска двигателя

Подключение к цепям запуска обеспечивает функции дистанционного автозапуска и блокировки двигателя при постановке на охрану. Сигнализация встраивается в штатную систему управления двигателем, перехватывая или дублируя управляющие сигналы. Для корректной работы требуется точное определение точек подключения и соблюдение полярности.

Основные цепи для интеграции: стартерное реле, замок зажигания, CAN-шина и иммобилайзер. При подключении обязательна установка предохранителей в разрыв новых цепей и тщательная изоляция соединений. Ошибки в коммутации могут вызвать отказ запуска или повреждение электронных модулей.

Схема подключения критичных цепей

Типовая коммутация выполняется через 5-контактные реле с обязательным использованием диодов для защиты:

Цепь	Цвет провода*	Точка подключения
Стартер	Желтый/Красный	Клемма 50 замка зажигания
Зажигание (IGN)	Коричневый/Черный	Вывод 15 замка зажигания
ACC	Синий/Красный	Вывод 30 замка зажигания
Блокировка двигателя	Оранжевый	Через реле в разрыв топливного насоса/датчика коленвала

*Цвета могут отличаться в зависимости от модели авто. Обязательна проверка мультиметром.

Последовательность операций:

1. Отключить минусовую клемму АКБ
2. Определить штатные провода запуска с помощью мультиметра в режиме прозвонки
3. Врезаться в цепи через реле:
   • Для автозапуска - параллельное подключение к стартерной цепи
   • Для блокировки - последовательный разрыв критичной цепи (топливный насос, форсунки)
4. Установить предохранители не более 15А в 5 см от точки подключения

При подключении к CAN-шине требуется использование специального интерфейсного модуля. Современные системы используют цифровую блокировку через диагностический разъем OBD-II, что исключает вмешательство в проводку. Физический разрыв цепей остается наиболее надежным методом защиты от угона.

Правильная коммутация обходчика иммобилайзера

Обходчик иммобилайзера критически необходим для бесключевого запуска двигателя при установке сигнализации с автозапуском. Он временно деактивирует штатную противоугонную систему автомобиля, имитируя присутствие "родного" ключа в зоне считывания.

Некорректная коммутация приводит к отказу запуска, блокировке двигателя или сбоям в работе штатной электроники. Основные принципы подключения включают идентификацию типа иммобилайзера, точное совмещение интерфейсов и обеспечение электромагнитной совместимости.

Ключевые этапы подключения

Типовая схема коммутации:

1. Определение технологии иммобилайзера:
   • RFID-метка в ключе (требует размещения ключа в антенном кольце обходчика)
   • Проводной CAN/LIN-интерфейс (необходимо подключение к цифровой шине)
   • Дуплексные системы (требуют специализированных модулей)
2. Физическое подключение:
   • Врезка в штатную антенну иммобилайзера (для RFID)
   • Подключение к диагностическому разъему OBD-II (для CAN-обходчиков)
   • Прямая коммутация с блоком управления двигателем
3. Синхронизация сигналов:

   Параметр	Требование
   Напряжение логических сигналов	12V / 5V (соответствие ЭБУ)
   Тайминги обмена данными	≤ 100 мс (для сохранения штатного режима)
   Защита от помех	Экранирование высокочастотных линий

Критические ошибки: Несоответствие протоколов обмена, подача напряжения на CAN-шину без согласования уровней, нарушение полярности антенных контуров. Обязательна изоляция всех соединений термоусадкой и фиксация жгутов от вибрации.

Монтаж датчика объема в салоне

Датчик объема размещается в геометрическом центре потолка салона либо на лобовом стекле за зеркалом заднего вида для максимального охвата пространства. Обязательно соблюдение параллельности корпуса датчика относительно плоскости пола – отклонения вызывают "мертвые зоны". Проводка прокладывается скрыто под обшивкой потолка или стойками, избегая соседства с силовыми кабелями бортовой сети.

Неправильная установка провоцирует ложные срабатывания от вибраций, конвекции воздуха или бликов солнца. Исключите близость к вентиляционным дефлекторам, динамикам аудиосистемы и источникам тепла. Для кабриолетов и автомобилей с панорамной крышей применяют специализированные двухзонные датчики с коррекцией на открытое пространство.

Порядок подключения:

1. Снять плафон освещения/держатель зеркала для доступа к потолочной проводке
2. Подвести 3-жильный кабель к блоку управления сигнализацией:
   • Красный – +12V (зажигание/постоянное питание)
   • Черный – масса (GND)
   • Желтый – сигнальный выход на сирену
3. Зафиксировать корпус датчика двухсторонним термоскотчем
4. Откалибровать чувствительность тестовым режимом:

   Параметр	Эталонное значение
   Дальность обнаружения	1.2-1.5 м во всех направлениях
   Реакция на движение руки	0.8-1 сек без задержек

Особенности для крупных салонов:

Тип кузова	Дополнительный датчик	Место установки
Универсал/минивэн	Обязателен	Над задней дверью
Пикап	Рекомендован	В районе крепления задних ремней

Прокладка проводов через дверные гофры

Прокладка проводов через дверные гофротрубки – ключевой этап подключения датчиков удара, концевиков дверей и приводов центрального замка. Этот процесс обеспечивает защиту проводки от перетирания и воздействия влаги при постоянном движении дверей. Важно использовать провода с качественной изоляцией и соблюдать траекторию заводской электропроводки.

Неправильный монтаж может вызвать заломы гофры, повреждение изоляции или обрыв контактов. Обязательно отключайте АКБ перед работами и проверяйте отсутствие острых кромок в местах ввода/вывода проводов. Запрещено прокладывать силовые и сигнальные линии в одном жгуте без раздельной экранировки.

Порядок выполнения работ

1. Демонтаж элементов:
   • Снимите дверную обшивку и штатную звукоизоляцию
   • Отсоедините гофр от кузова и дверной стойки
2. Подготовка проводов:
   • Рассчитайте длину с запасом 10-15 см на подвижность
   • Оберните жгут изолентой через каждые 8-10 см
   • Наденьте термоусадку на места будущих соединений
3. Протяжка:
   • Используйте металлическую протяжку или жесткую проволоку
   • Привяжите жгут к протяжке капроновой нитью
   • Плавно тяните с дверной стороны, избегая перекручиваний
4. Фиксация:
   • Закрепите жгут пластиковыми хомутами внутри двери
   • Заведите гофр в посадочные места до характерного щелчка
   • Проверьте свободу хода двери при полном открывании

Тип провода	Сечение (мм²)	Рекомендуемое применение
Многожильный медный	0.35-0.5	Датчики, концевики, антенны
Виброустойчивый	0.75-1.0	Приводы замков, стеклоподъемники
Экранированный	0.2-0.35	CAN-шина, цифровые интерфейсы

После прокладки обязательно прозвоните все линии тестером на целостность и отсутствие КЗ. Убедитесь, что провода не контактируют с подвижными элементами двери (механизмом стеклоподъемника, тягами замка). Для дополнительной защиты используйте пластиковые гофры диаметром на 40% больше сечения жгута.

Создание точек заземления на кузове

Точки заземления обеспечивают электрическое соединение минусовых проводов компонентов сигнализации с металлическим кузовом автомобиля, который выполняет роль общего проводника. Качественное заземление критично для стабильной работы всех модулей системы – от блока управления до датчиков и сирены. Ненадежный контакт провоцирует ложные срабатывания, сбои в работе электроники и повышенную нагрузку на проводку.

Поверхность кузова в зоне контакта должна быть тщательно зачищена до чистого металла для устранения окислов, краски и коррозии. Обязательно использование зубчатых шайб (гроверов), болтового соединения и антикоррозийной смазки (литол, графитовая паста). Избегайте точек возле подвижных элементов или зон повышенной влажности – это сокращает срок службы соединения.

Этапы организации заземления

1. Выбор локации: Металлическая часть кузова вблизи монтируемого компонента (стойки, усилители пола, кронштейны крепления сидений). Проверка мультиметром: сопротивление между точкой и минусом АКБ ≤ 0.5 Ом.
2. Подготовка поверхности: Зачистка участка диаметром 3-4 см наждачной бумагой/щеткой по металлу до устранения диэлектрических покрытий.
3. Фиксация провода: Обжим кабеля клеммой с защитной гильзой, монтаж через болт (М6-М8) с гровером и широкой шайбой. Сила затяжки – 8-12 Н·м.
4. Защита: Обработка соединения токопроводящим антикором, изоляция краев термоусадкой или герметиком.

Компонент сигнализации	Рекомендуемые точки заземления	Сечение провода (мм²)
Основной блок	Центральная стойка, крепление рулевой колонки	2.5–4.0
Сирена	Лонжерон под капотом, крепление АКБ	1.5–2.5
Датчики удара/наклона	Крепление сидений, пороги	0.75–1.0

Ошибки при монтаже: Использование саморезов (нарушают герметичность кузова), крепление к окрашенным поверхностям без зачистки, параллельное подключение нескольких компонентов к одной точке без учета нагрузки. Для силовых цепей (старт-стоп, блокировка двигателя) обязательны индивидуальные заземляющие линии сечением от 4 мм² напрямую к кузову.

Изоляция проводов: выбор материалов и техника

Надёжная изоляция проводов – критически важный этап установки автомобильной сигнализации. Некачественная изоляция приводит к коротким замыканиям, окислению контактов, ложным срабатываниям системы и даже возгоранию. В условиях постоянной вибрации, перепадов температур и воздействия агрессивных сред (топливо, масло, влага) требования к защите соединений многократно возрастают.

Правильный выбор изоляционных материалов и соблюдение технологии их нанесения обеспечивают долговечность электропроводки сигнализации. Рассмотрим ключевые аспекты: типы изоляторов, методику обработки соединений и типичные ошибки, которых необходимо избегать.

Материалы для изоляции

В автомобильной электромонтажной практике применяются:

• Термоусадочная трубка (ТУТ) – оптимальный вариант. Сжимается под нагревом (феном или зажигалкой), образуя герметичное покрытие, повторяющее контур провода. Доступна с клеевым слоем для полной влагозащиты.
• Изолента ПВХ – бюджетное решение для временной изоляции или дополнительной защиты. Качественная лента должна иметь срок службы ≥5 лет, устойчивость к маслам и температуре от -40°C до +80°C.
• Жгуты пластиковые – для фиксации пучков проводов и защиты от перетирания об элементы кузова. Обязательны в зонах подвижных элементов (руль, педали).
• Жидкая изоляция (лак, герметик) – дополнительная обработка скруток или клемм для защиты от коррозии. Особенно актуальна в подкапотном пространстве.

Материал	Преимущества	Недостатки	Область применения
Термоусадка с клеем	Герметичность, прочность, долговечность	Требует нагрева, сложность демонтажа	Соединения в салоне/под капотом, места ввода проводов в кузов
ПВХ изолента	Гибкость, простота использования	Расползается со временем, боится ГСМ	Доп.фиксация, маркировка, временная изоляция

Технология изоляции соединений

1. Подготовка: Зачистите концы проводов на 10-15 мм, скрутите жилы. При пайке – нанесите флюс и припой.
2. Соединение: Используйте обжимные гильзы, пайку или сертифицированные коннекторы. Избегайте «скруток» без фиксации.
3. Изоляция:
   • Для ТУТ: наденьте трубку до соединения проводов, сдвиньте на стык, прогрейте равномерно до полной усадки.
   • Для изоленты: наматывайте с нахлёстом 50%, минимум 2 слоя. Начинайте и заканчивайте на изолированном участке провода.
4. Фиксация: Закрепите жгутами с шагом 15-20 см, исключите провисание и контакт с острыми кромками.

Важно: Никогда не используйте бытовую изоленту – она быстро рассыхается. Проверяйте отсутствие перетяжек жгутами (деформация изоляции). В зонах высоких температур (возле двигателя) применяйте только термостойкие материалы. Каждое соединение после изоляции должно выдерживать усилие на разрыв.

Фиксация проводов пластиковыми хомутами

Надежная фиксация проводки пластиковыми хомутами предотвращает повреждение изоляции о подвижные элементы кузова или острые кромки металла. Неподвижно закрепленные провода не перетираются и не создают посторонних шумов при движении автомобиля, что критично для долговечности системы.

Правильное расположение хомутов обеспечивает аккуратную укладку жгутов вдоль штатной проводки, исключая провисание и случайное зацепление при обслуживании. Это упрощает диагностику сигнализации и снижает риск короткого замыкания из-за механического воздействия на кабели.

Технология крепления

• Шаг размещения: Интервал 15-20 см на прямых участках, обязательная фиксация возле точек ввода в салон
• Точки крепежа: Штатные технологические отверстия кузова, жгуты штатной проводки (без перетяжки)
• Затяжка: С усилием, исключающим смещение провода, но без деформации изоляции

Материал хомута	Температурный диапазон	Особенности применения
Нейлон (черный)	-40°C до +85°C	Стандарт для салона и багажника
Полиамид (белый)	-60°C до +120°C	Моторный отсек, зоны возле выхлопа

1. Пропустите хомут под точкой крепления до щелчка храпового механизма
2. Проденьте свободный конец через замок, образуя петлю вокруг провода
3. Равномерно затяните, обрежьте излишек кусачками под углом 45°

Важно: При работе в моторном отсеке используйте термостойкие хомуты и защитные гофротрубки. Избегайте контакта с патрубками системы охлаждения и вращающимися деталями.

Проверьте отсутствие натяжения проводов при полном повороте руля и максимальном ходе подвески. Контролируйте положение жгутов после фиксации – они не должны касаться элементов выпускной системы.

Питание от замка зажигания: точки подключения

Для работы автомобильной сигнализации требуется подключение к цепям замка зажигания. Это обеспечивает синхронизацию режимов охраны с состоянием автомобиля, управление блокировками двигателя и контроль запуска.

Основные точки подключения располагаются в жгуте проводов замка зажигания или монтажном блоке. Точную идентификацию проводят мультиметром: проверяют наличие напряжения при разных положениях ключа.

Цепь	Цвет провода*	Назначение	Проверка
ACC	Красный/синий	Питание магнитолы, прикуривателя	+12V в первом положении ключа
IGN	Коричневый/жёлтый	Цепь зажигания	+12V при работающем двигателе
START	Чёрный/зелёный	Управление стартером	+12V только при запуске
+12V постоянные	Жёлтый/белый	Питание памяти сигнализации	+12V всегда
GND	Чёрный/коричневый	Масса	Соединение с кузовом

*Цвета проводов варьируются в зависимости от марки авто. Обязательна прозвонка мультиметром! Все соединения выполняются через разъёмы-соединители или пайку с обязательной изоляцией термоусадкой.

Силовые линии (ACC, IGN, START, +12V) подключаются через предохранители 10-15А. Цепь GND крепится к неокрашенному участку кузова болтовым соединением.

Тестирование всех сигналов перед финальной сборкой

После подключения всех компонентов системы и программирования базовых функций проводится обязательная проверка работоспособности каждого сигнала. Этот этап исключает ошибки монтажа и гарантирует корректное взаимодействие блоков до восстановления обшивки салона.

Проверка выполняется в строгой последовательности с использованием брелока и сервисной кнопки valet. Тестируются все режимы работы: охрана, снятие с охраны, аварийные триггеры, дополнительные каналы и сервисные функции в соответствии с технической документацией сигнализации.

Ключевые этапы тестирования

• Центральный замок: синхронное срабатывание всех дверей при постановке/снятии с охраны
• Датчики удара и наклона: проверка чувствительности легкого/сильного удара по кузову
• Сирена и световая индикация: длительность сигналов, громкость, синхронизация с режимами
• Дополнительные каналы: управление багажником, подогревом, автозапуском
• Аварийные сценарии: имитация разряда АКБ, обрыва шлейфов, вскрытия капота/багажника

Тестируемый элемент	Метод проверки	Критерий успеха
CAN-шина	Анализ диагностическим сканером	Отсутствие ошибок связи
Иммобилайзер	Попытка запуска без метки	Блокировка стартера через 5 сек
Bluetooth-модуль	Соединение со смартфоном	Стабильная передача данных

1. Выполнить холодный перезапуск системы (отключение АКБ на 3 минуты)
2. Проверить время реакции на тревожные события (макс. задержка - 2 сек)
3. Убедиться в отсутствии конфликтов со штатными системами автомобиля

Блокировка двигателя через реле и предохранители

Блокировка двигателя реализуется путём разрыва критических электроцепей автомобиля с помощью реле, управляемых сигнализацией. Реле устанавливаются в разрыв цепей зажигания, стартера или топливного насоса, предотвращая запуск или работу двигателя при несанкционированном доступе. Предохранители интегрируются в схему для защиты проводки от перегрузок и коротких замыканий.

Управляющий сигнал с блока сигнализации поступает на катушку реле, которое физически размыкает или замыкает силовую цепь. При активации охраны реле переключается в состояние, обрывающее питание целевого узла. Используются преимущественно 4-контактные или 5-контактные реле с токовой нагрузкой, соответствующей защищаемой цепи.

Схемы подключения и ключевые узлы

Основные цепи для блокировки:

• Стартер: Реле встраивается в цепь управления втягивающим реле стартера (провод 50).
• Зажигание: Разрыв проводов катушки зажигания (15) или контроллера ЭСУД.
• Топливный насос: Блокировка питания бензонасоса через реле в цепи +12В.

Компонент	Назначение	Особенности подключения
Нормально-разомкнутое реле	Размыкает цепь при активации охраны	Катушка подключается к выходу сигнализации, контакты – в разрыв защищаемой цепи
Предохранитель	Защита цепи управления	Устанавливается на +12В перед катушкой реле (номинал 5-15А)
Диод	Подавление ЭДС самоиндукции	Параллельно катушке реле (катод к +12В)

Важные правила монтажа:

1. Сечение проводов для силовых цепей – не менее 1.5 мм²
2. Обязательная изоляция соединений термоусадкой
3. Размещение реле в моторном отсеке – только в герметичных боксах
4. Использование штатных разъёмов без повреждения заводской проводки

Предохранитель цепи управления устанавливается максимально близко к точке подключения к +12В. Для скрытности реле монтируются в штатные релейные блоки или труднодоступные места. При блокировке CAN-шины применяются специализированные модули, интегрируемые в цифровую сеть автомобиля.

Настройка чувствительности датчиков удара/наклона

Чувствительность датчиков определяет порог срабатывания сигнализации при механическом воздействии (удар, толчок) или изменении положения автомобиля (попытка угона с эвакуатором, снятие колеса). Неправильная калибровка приводит либо к пропуску реальных угроз, либо к частым ложным тревогам от случайных вибраций (проезд грузовиков, гроза).

Настройка всегда выполняется после монтажа датчиков в стабильных условиях – на ровной поверхности при выключенном двигателе. Большинство современных систем используют двухзонные датчики удара: первая предупредительная зона (короткий сигнал) активируется при легком воздействии, вторая тревожная (полная сирена) – при сильном ударе. Датчики наклона реагируют на отклонение кузова даже на 2-3 градуса.

Способы регулировки и параметры

Основные методы калибровки:

1. Через брелок: Удержание сервисной кнопки (Valet) + комбинации клавиш (например, 3 коротких нажатия).
2. Через мобильное приложение: Беспроводная регулировка уровней через Bluetooth или GSM-модуль.
3. Программируемый вход: Корректировка через диагностический разъем OBD-II с ПК.

Уровень чувствительности	Рекомендуемые условия	Риски
Максимальный (High)	Тихое место, гараж, зима (толстый лед на крыше)	Ложные срабатывания от ветра, кошек, хлопков дверей соседних авто
Средний (Medium)	Городская парковка, умеренная активность вокруг	Возможно игнорирование аккуратного поддомкрачивания
Минимальный (Low)	Шумные трассы, стройплощадки, авто с громким звуком	Пропуск ударов при попытке взлома стекла

Важные нюансы:

• Тестируйте настройку легкими постукиваниями кулаком по колесу или стойке кузова – сначала должна включаться предупредительная зона.
• Датчики наклона требуют нулевой калибровки на ровной поверхности перед активацией.
• При частых ложных тревогах снижайте чувствительность поэтапно, а не отключайте датчики полностью.

Программирование автозапуска по температуре

Активация автозапуска по температурному датчику требует корректной настройки параметров в меню сигнализации. Для этого необходимо войти в сервисный режим брелока или мобильного приложения, выбрать раздел "Автозапуск", затем подпункт "По температуре двигателя" или "По температуре салона". Здесь задаются пороговые значения: минимальная температура для зимнего запуска (например, -10°C) и максимальная для летнего (например, +25°C).

После установки диапазонов активируйте датчик температуры, указав его тип (встроенный в сигнализацию или дополнительный). Проверьте калибровку: если термометр показывает некорректные значения, используйте опцию "Корректировка датчика" (± градусы). Обязательно установите таймер безопасности (обычно 10-15 минут) для предотвращения перегрева/переохлаждения и ограничьте количество попыток запуска подряд (рекомендуется 2-3 раза).

Ключевые этапы настройки

1. Выбор режима запуска: Переключитесь между триггерами "Двигатель" (контроль антифриза) и "Салон" (контроль воздуха).
2. Установка границ срабатывания:
   • Зимний режим: запуск при снижении ниже заданного минимума
   • Летний режим: запуск при превышении заданного максимума
3. Дополнительные условия:

   Параметр	Типовое значение	Назначение
   Время прогрева	10-15 мин	Длительность работы ДВС
   Интервал проверки	30-60 мин	Периодичность замера температуры
   Лимит запусков	2-3 раза	Максимум попыток за цикл

Установка временных интервалов охраны

Настройка таймингов напрямую влияет на корректность работы охранных функций и энергопотребление системы. Производители предусматривают гибкую кастомизацию периодов активности датчиков, блокировок и реакций на тревожные события согласно потребностям владельца.

Типовые регулируемые параметры включают задержку постановки/снятия с охраны, длительность блокировки двигателя при срабатывании сигнализации, интервалы повторного опроса сенсоров. Оптимальные значения устанавливаются через сервисное меню брелока или диагностический интерфейс.

Ключевые настраиваемые интервалы

• Задержка постановки на охрану (10-60 сек): Временной буфер после активации режима для выхода из салона
• Пауза снятия с охраны (3-15 сек): Период деактивации датчиков при приближении с брелоком
• Длительность блокировки ДВС (1-5 мин): Автоматическое прекращение иммобилайзера после тревоги
• Интервал сканирования ударов (50-500 мс): Частота опроса пьезодатчиков и акселерометров

Параметр	Стандартный диапазон	Рекомендации
Автопостановка	30-240 сек	Не использовать при частых остановках
Тревожный сигнал сирены	25-90 сек	Укорачивать в жилых зонах
Режим "Anti-hijack"	10-60 сек	Согласовывать с временем открытия дверей

Важно: Слишком короткие интервалы датчиков увеличивают ложные срабатывания, а чрезмерно длинные – снижают защищенность. Для турбированных двигателей критично увеличивать задержку постановки до 2-3 минут для нормализации температуры турбины.

Беспроводные технологии подключения дополнительных датчиков

Беспроводное подключение дополнительных датчиков к автомобильной сигнализации осуществляется через радиоканал (чаще всего в диапазонах 433 МГц или 868 МГц) или Bluetooth Low Energy (BLE). Датчики оснащаются автономными источниками питания (батарейками) и передают сигналы тревоги на основной блок системы при срабатывании, исключая необходимость прокладки проводов через салон.

Основной блок сигнализации содержит встроенный радиоприёмник или BLE-модуль, который декодирует сигналы от датчиков и активирует режим тревоги. Совместимость обеспечивается предварительным обучением ("привязкой") датчика к блоку управления по уникальному коду, что предотвращает ложные срабатывания от посторонних устройств.

Ключевые особенности и преимущества

• Универсальность монтажа: Датчики размещаются в любом месте кузова (багажник, капот, стойки) без ограничений по длине проводки.
• Типы беспроводных датчиков:
  • Датчики удара/наклона
  • Объёмные микроволновые радарные датчики
  • Датчики разбития стекла
  • Датчики движения в салоне (инфракрасные)
  • Датчики давления на сиденье
• Автономность: Батареи служат 1-3 года, критический разряд сигнализируется на брелок.
• Защита от глушения: Используется шифрование сигнала и частотное сканирование.

Технология	Дальность действия	Энергопотребление	Типовое применение
Радиоканал (433/868 МГц)	До 100 м	Низкое	Датчики удара, объёмные датчики
Bluetooth Low Energy	До 30 м	Сверхнизкое	Датчики давления, миниатюрные сенсоры

Важно: При установке избегайте размещения металлических преград между датчиком и блоком управления. Регулярная диагностика батарей и тестирование канала связи обязательны для корректной работы системы.

Калибровка дальности действия брелока

Калибровка дальности действия брелока – критический этап установки сигнализации, напрямую влияющий на комфорт эксплуатации. Неправильно настроенная дистанция приводит к ложным срабатываниям или необходимости подходить к автомобилю вплотную для постановки/снятия с охраны. Процедура требует строгого следования инструкции производителя и понимания факторов, воздействующих на радиоканал.

Основная задача – добиться стабильного отклика системы на максимально возможном расстоянии без потери устойчивости сигнала. На результат влияют помехи от электрооборудования авто, рельеф местности, наличие препятствий и даже погодные условия. Используйте режим программирования, активируемый через сервисное меню или спецкомбинации на брелке.

Этапы калибровки

1. Активация режима обучения:
   • Вставьте ключ зажигания, включите зажигание (без запуска двигателя)
   • Нажмите сервисную кнопку Valet 3-7 раз (зависит от модели)
   • Дождитесь звукового сигнала сирены
2. Тестирование зоны покрытия:
   • Медленно отходите от автомобиля, периодически нажимая кнопки брелока
   • Фиксируйте точку, где сигнализация перестает реагировать
3. Корректировка чувствительности:
   • Вернитесь к авто, используйте комбинацию кнопок для уменьшения/увеличения мощности
   • Повторяйте тест до достижения оптимального радиуса (обычно 500-1000 м)
4. Сохранение параметров:
   • Выключите зажигание после успешной настройки
   • Дождитесь двукратного сигнала сирены, подтверждающего запись данных

Типичные ошибки: Калибровка в закрытом помещении (гараж усиливает сигнал), игнорирование помех от ЛЭП или вышек сотовой связи, использование разряженной батареи брелока. Для систем с двусторонней связью дополнительно настраивается чувствительность приемника авто.

Фактор влияния	Рекомендация
Металлические конструкции рядом	Проводите тест на открытой площадке
Аккумулятор брелока	Замените перед калибровкой, даже при индикации 30-40% заряда
Антенный модуль	Располагайте вертикально, в зоне минимальных помех (часто – стойка лобового стекла)

Важно! При частых сбоях проверьте совместимость брелока с блоком управления. Некорректная прошивка или физические повреждения антенны требуют вмешательства специалистов.

Настройка мобильного приложения для управления сигнализацией

После установки сигнализации с модулем GSM/Bluetooth критически важна корректная настройка сопутствующего мобильного приложения. Оно обеспечивает дистанционный контроль состояния автомобиля, получение push-уведомлений о тревогах и расширенные функции управления. Большинство современных систем (StarLine, Pandora, Scher-Khan) имеют фирменные кроссплатформенные приложения для iOS и Android.

Первым шагом скачайте официальное приложение через App Store или Google Play, используя QR-код из инструкции или поиск по названию модели сигнализации. Запустите программу и создайте личный аккаунт с надежным паролем. Для привязки устройства потребуется ввести уникальный идентификатор системы (находится в сервисном меню сигнализации или на брелоке) и выполнить сопряжение по Bluetooth в салоне автомобиля при включенном зажигании.

Ключевые этапы конфигурации

1. Авторизация и привязка:
   • Ввод IMEI или серийного номера модуля
   • Подтверждение SMS-кодом с сим-карты сигнализации
2. Настройка уведомлений:
   • Выбор событий (удар, движение, срабатывание датчиков)
   • Режимы оповещений (звук, вибрация, pop-up)
   • Геозоны для автоматической постановки на охрану
3. Управление функциями:

   Команда	Действие
   Дистанционный запуск	Прогрев двигателя по таймеру/температуре
   Центральный замок	Блокировка/разблокировка дверей
   Тревожная кнопка	Экстренное оповещение при угрозе

Обязательно активируйте двухфакторную аутентификацию в настройках профиля и ограничьте доступ к геоданным. Проверьте работу всех датчиков через раздел диагностики, а для экономии заряда телефона отключите постоянную фоновую синхронизацию, если это разрешено производителем.

Диагностика ошибок подключения через светодиод

Светодиодный индикатор на основном блоке сигнализации или брелке служит ключевым инструментом для выявления ошибок монтажа. Он генерирует визуальные коды (серии морганий), указывающие на тип неисправности в цепи подключения. Интерпретация этих сигналов требует точного соответствия с мануалом конкретной модели сигнализации.

Для активации диагностического режима обычно используется комбинация действий: удержание сервисной кнопки Valet, последовательное включение зажигания или нажатия на брелок. После инициализации светодиод начинает выдавать предустановленные последовательности вспышек, где количество длинных и коротких сигналов соответствует цифровому коду ошибки.

Этапы расшифровки и устранения неполадок

Типичные ошибки подключения и их индикация:

• 1 длинное + 2 коротких: Обрыв цепи концевика капота (провод коричневого цвета).
• 3 коротких: Нет связи с датчиком удара (провод в серой изоляции).
• 2 длинных: Короткое замыкание в цепи центрального замка (синий/черный провод).
• 4 коротких: Ошибка подключения к CAN-модулю (оранжевая витая пара).

Порядок действий при диагностике:

1. Зафиксируйте комбинацию морганий (пример: длинная вспышка = 1, короткая = 0. Код 1-0-0-0 = цифра 8).
2. Сверьтесь с таблицей кодов в инструкции сигнализации.
3. Проверьте целостность провода, указанного в ошибке, мультиметром.
4. Убедитесь в корректности обжима клемм и отсутствии окислов.
5. Повторно активируйте диагностический режим для подтверждения устранения сбоя.

Код морганий	Вероятная причина	Контрольная точка
1-1-0	Оборван силовой "+12В" (красный провод)	Предохранитель F2, контакт АКБ
0-0-4	Нет связи с иммобилайзером	Разъем OBD-II, CAN-адаптер
2-2-1	Сбой датчика наклона	Калибровка модуля, вибрация корпуса

При несоответствии кодов мануалу проверьте качество "массы" (черный провод) и питание микропроцессора блока. Многократное повторение идентичной комбинации после сброса ошибок указывает на критический дефект монтажа, требующий перепроверки всей схемы подключения.

Техника безопасности при работе с автомобильной проводкой

Работа с электросистемой автомобиля требует строгого соблюдения правил безопасности из-за риска поражения электрическим током, короткого замыкания, возгорания или повреждения дорогостоящих электронных компонентов. Неправильные действия могут привести к выходу из строя ЭБУ, подушек безопасности, иммобилайзера или генератора, а также создать угрозу личной безопасности.

Обязательно обесточьте бортовую сеть перед началом работ: отсоедините отрицательную клемму аккумулятора и заизолируйте её. Убедитесь, что ключ зажигания извлечён, а конденсаторы систем (например, в магнитоле или блоке управления) разряжены. Работайте только в хорошо освещённом, сухом помещении с вентиляцией, используя исправный инструмент.

Ключевые правила и процедуры

1. Используйте специализированный инструмент:
   • Диагностический сканер для идентификации цепей
   • Мультиметр для проверки напряжения/сопротивления
   • Кримпер для обжима контактов, а не "скрутки" проводов
   • Паяльник с регулируемой температурой и термофен для усадки
2. Защита цепей и компонентов:
   • При подключении сигнализации используйте предохранители в разрыв каждой силовой линии
   • Изолируйте соединения термоусадкой или качественной изолентой
   • Избегайте прокладки проводов рядом с подвижными частями или нагревающимися элементами
3. Предотвращение ошибок подключения:

   Действие	Риск	Мера предосторожности
   Подключение к CAN-шине	Повреждение ЭБУ	Используйте T-образные разъёмы без нарушения изоляции
   Коммутация силовых цепей	Пожар	Применяйте реле с номиналом тока на 30% выше расчетного
   Врезка в проводку	Короткое замыкание	Зачищайте изоляцию специальным стриппером без надреза жил

4. Финишные проверки:
   • Прозвоните мультиметром все изменённые цепи на отсутствие КЗ
   • Убедитесь в отсутствии перетёртой изоляции и надёжной фиксации жгутов
   • Подавайте питание через автоматический предохранитель на 5А при первом включении

Типичные ошибки новичков при установке сигнализации

Ошибки при монтаже сигнализации часто связаны с невнимательным изучением электросхемы автомобиля. Новички пренебрегают поиском сервисной документации или полагаются на общие инструкции, не учитывая особенностей конкретной модели, что ведёт к некорректному подключению модулей.

Игнорирование правил безопасности – ещё одна распространённая проблема. Работа при включённом аккумуляторе, использование неподходящего инструмента или нарушение полярности проводов часто становятся причиной коротких замыканий и повреждения электронных компонентов.

Ключевые ошибки и их последствия

Основные промахи можно систематизировать следующим образом:

• Неправильный выбор точки подключения питания – подсоединение к тонким проводам вместо штатных силовых линий вызывает перегрев и оплавление изоляции.
• Ошибки при коммутации CAN-шины – попытки механического врезания в цифровую шину без спецадаптеров нарушают работу штатной электроники.
• Некорректный монтаж концевиков – установка дверных датчиков без регулировки зазора приводит к ложным срабатываниям или невосприятию открытия.

Серьёзные последствия возникают при нарушении технологии соединения проводов:

1. Скрутки без изоляции – окисление контактов и потеря сигнала.
2. Чрезмерное использование изоленты вместо термоусадки – сползание защиты и замыкания.
3. Перетягивание стяжками жгутов – передавливание проводников и обрыв жил.

Ошибка	Риск	Решение
Поверхностная укладка проводов	Перетирание об острые кромки кузова	Прокладка через штатные гофры с защитой кромок
Небрежная установка антенны	Снижение радиуса действия	Монтаж в верхней части торпедо без металлических помех
Пренебрежение диагностикой после установки	Скрытые сбои функций	Проверка всех режимов работы перед сборкой панелей

Отдельная группа ошибок связана с настройкой: неверное программирование иммобилайзерных функций или чувствительности датчиков удара блокирует автомобиль или делает систему бесполезной. Особенно критично игнорирование калибровки двухзонного датчика удара – без тестовых проверок сила воздействия не соответствует заданным уровням предупреждения и тревоги.

Рекомендации по скрытому монтажу элементов защиты

Основной блок управления размещайте в труднодоступных зонах салона: под приборной панелью, за обивкой потолка или внутри сидений. Избегайте мест с повышенной вибрацией и температурой (возле двигателя, выхлопной системы). Обязательно фиксируйте корпус пластиковыми стяжками или кронштейнами для предотвращения смещения и дребезжания.

Проводку прокладывайте параллельно штатным жгутам, используя термоусадочную изоляцию и гофротрубки для защиты от перетирания. Силовые кабели питания (красный/желтый) изолируйте отдельно от сигнальных линий во избежание помех. Все соединения тщательно пропаивайте, а не скручивайте, и закрывайте термоусадкой.

Стратегии маскировки критичных компонентов

• Датчики удара/наклона: Крепите на металлические поверхности кузова (центральная стойка, пороги) через демпферные прокладки. Избегайте пластиковых панелей – снижается чувствительность.
• Сирена: Устанавливайте под капотом вверх излучателем, защищая от прямого контакта с водой. Альтернатива – скрытый монтаж в крыле за колесной аркой с антикоррозийной обработкой точки крепежа.
• Антенны GPS/GSM: Размещайте под торпедой или задней полкой строго горизонтально. Не допускайте экранирования металлическими элементами кузова.
• Сервоприводы капота: Монтируйте на силовые элементы рамы через переходные пластины. Тросовый привод маскируйте в штатных резиновых гофрах.

Элемент	Ошибка монтажа	Правильное решение
Датчик объема	Видимое размещение на торпеде	Монтаж за потолочным плафоном с направлением зоны охвата на передние сиденья
Кнопка Valet	Установка в бардачке или под рулем	Интеграция в блок предохранителей или нишу за педалями с магнитным ключом-импульсом

Диагностические разъемы и резервные выключатели дублируйте в скрытых местах (под обивкой багажника, за вещевым ящиком). Для блокировок двигателя используйте беспроводные реле с разрывом цепи стартера или топливного насоса – их сложнее обнаружить методом "прозвона" проводки. После установки проверяйте отсутствие паразитных токов утечки и корректную работу всех режимов при температуре от -30°C до +65°C.

Список источников

Для подготовки материала о типах автомобильных сигнализаций и схеме их установки использовались авторитетные технические ресурсы, специализированные издания и документация производителей. Источники охватывают классификацию систем, принципы работы, актуальные технологии и стандартные методы монтажа.

Особое внимание уделялось практическим руководствам по интеграции оборудования, включая особенности подключения к бортовой сети, CAN-шине и сервисным функциям автомобиля. Проверка данных осуществлялась по нескольким независимым экспертным публикациям для обеспечения точности описаний.

• Техническая документация производителей сигнализаций (StarLine, Pandora, Sheriff)
• Специализированные автомобильные порталы: "Автоэлектрика и электроника", "Сигнализациист"
• Учебные пособия по автомобильной электронике и системам безопасности
• Форумные обсуждения профессиональных установщиков на ресурсах Drive2 и Auto.ru
• Отраслевые стандарты ISO 11451 по электромагнитной совместимости автосистем
• Патентные описания современных иммобилайзеров и спутниковых противоугонных комплексов
• Видеоинструкции по установке от сертифицированных автосервисов

Видео: Установка сигнализации с автозапуском на Альфу


• Рулевой редуктор УАЗ-469 - устройство и принцип работы

• Как установить реле поворотов - инструкция для новичков

• Тюнинг Лада Ларгус Кросс - новинки и возможности
