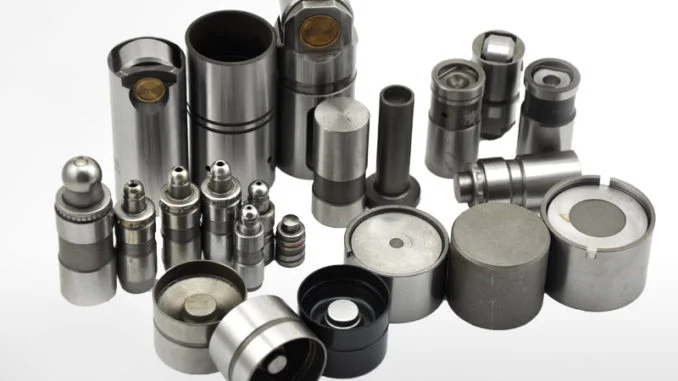

Толкатель клапана – важнейший элемент газораспределительного механизма (ГРМ) двигателя внутреннего сгорания. Этот компонент выполняет функцию передачи усилия от распределительного вала к стержню клапана, обеспечивая своевременное открытие и закрытие впускных или выпускных каналов цилиндров.

Конструкция толкателя напрямую влияет на надежность, шумность работы и ресурс всего ГРМ. Существует несколько типов данных деталей: механические (жесткие), гидрокомпенсаторы (гидравлические) и роликовые, каждый из которых обладает специфическими особенностями и преимуществами.

Основные функции толкателей в ГРМ

Толкатели клапанов обеспечивают передачу усилия от кулачков распределительного вала непосредственно к клапанам или коромыслам. Их конструкция гарантирует точное преобразование вращательного движения кулачка в возвратно-поступательное перемещение клапана, синхронизируя фазы газораспределения с тактами работы двигателя. Без этого элемента невозможна корректная подача топливно-воздушной смеси и отвод отработанных газов.

Важнейшая задача толкателей – компенсация тепловых зазоров в ГРМ. При нагреве двигателя детали расширяются, и отсутствие регулируемого промежутка привело бы к неплотному закрытию клапанов или ускоренному износу. Механические толкатели требуют ручной регулировки зазора, а гидравлические автоматически поддерживают оптимальный просчет за счет давления моторного масла, снижая шум и вибрации.

Ключевые функции

Передача кинематики: Точная трансляция профиля кулачка распредвала на клапан для своевременного открытия/закрытия.
Компенсация зазоров: Поддержание оптимального теплового зазора (0.05–0.4 мм в бензиновых ДВС) для предотвращения прогаров или стуков.
Снижение трения: Минимизация износа за счёт плоской/роликовой рабочей поверхности и подачи масла через каналы.
Демпфирование нагрузок: Поглощение ударных воздействий при работе ГРМ (особенно в гидравлических версиях).

Отличия механических и гидравлических моделей

Механические толкатели представляют цельную неразборную конструкцию из стали или чугуна. Работают через жесткий контакт с кулачком распредвала, требуют ручной регулировки теплового зазора между стержнем клапана и толкателем. Зазор компенсирует температурное расширение деталей двигателя.

Гидравлические толкатели (гидрокомпенсаторы) оснащены внутренней масляной камерой с плунжерной парой и обратным шариковым клапаном. Автоматически регулируют зазор за счет давления моторного масла, поступающего через каналы ГБЦ. Не требуют ручной настройки в процессе эксплуатации.

Ключевые различия

Критерий	Механические	Гидравлические
Регулировка зазора	Ручная (шайбами/винтами)	Автоматическая маслом
Шумность	Стук при износе	Тихая работа
Конструкция	Цельный корпус	Составной с пружиной и плунжером
Зависимость от масла	Минимальная	Критична (качество/давление)
Обслуживание	Периодическая регулировка	Замена при износе

Эксплуатационные особенности:

Механические дешевле, но чувствительны к ошибкам регулировки
Гидравлические сложнее конструктивно, но обеспечивают постоянный контакт без зазора
Загрязнение масла вызывает заклинивание гидрокомпенсаторов

Конструкция простейшего механического толкателя

Простейший механический толкатель клапана представляет собой цельную деталь цилиндрической формы (стакан) с плоской или слегка выпуклой рабочей поверхностью. Изготавливается он преимущественно из высокопрочной стали или чугуна для обеспечения износостойкости в условиях постоянных ударных нагрузок.

Внутренняя полость толкателя имеет гладкие стенки, обеспечивающие его свободное перемещение по направляющей в головке блока цилиндров. На нижнем торце располагается контактная площадка, взаимодействующая с кулачком распределительного вала, а верхняя часть снабжена сферическим углублением или регулировочным винтом для соединения с штангой привода клапана.

Ключевые элементы конструкции

Корпус (стакан): Цилиндрическое тело, воспринимающее основные механические нагрузки.
Рабочая поверхность: Плоский или радиусный торец для контакта с профилем кулачка распредвала.
Направляющая часть: Боковые стенки, скользящие в посадочном отверстии ГБЦ.
Верхнее гнездо: Сферическая выемка под шаровую головку штанги или резьбовое отверстие для регулировочного винта.

Компонент	Материал	Функция
Корпус	Сталь 20Х, Чугун	Передача усилия от кулачка к клапанному механизму
Контактная площадка	Закалённая сталь	Снижение износа при трении о кулачок
Направляющие стенки	Шлифованная сталь	Точное позиционирование и минимизация боковых нагрузок

Такая конструкция обеспечивает минимальный зазор в клапанном механизме (тепловой зазор) и требует периодической регулировки для компенсации износа. Толкатель работает в паре с гидрокомпенсатором (в беззазорных системах) или регулировочными шайбами для поддержания точности фаз газораспределения.

Схема работы гидрокомпенсатора

Гидрокомпенсатор автоматически устраняет тепловой зазор между кулачком распредвала и толкателем клапана. Его конструкция основана на использовании давления моторного масла и плунжерного механизма, что обеспечивает постоянный контакт деталей без ручной регулировки.

Ключевыми компонентами гидрокомпенсатора являются корпус, подвижный плунжер, пружина плунжера, шариковый клапан и каналы для подачи масла. При работе двигателя масло поступает в компенсатор через систему смазки, создавая давление внутри полости.

Принцип функционирования

Подача масла: Моторное масло под давлением поступает через каналы в корпусе компенсатора, отжимая шариковый клапан и заполняя внутреннюю полость плунжера.
Выбор зазора: Пружина плунжера выдвигает его наружу, устраняя зазор между кулачком распредвала и толкателем. Масло удерживает плунжер в этом положении, блокируя клапан.
Работа под нагрузкой: При набегании кулачка распредвала на толкатель усилие передаётся через масляный "столб" внутри плунжера. Герметичность системы предотвращает сжатие масла, обеспечивая жёсткую передачу усилия на клапан.
Компенсация утечек: При естественной утечке масла через зазоры плунжерной пары шариковый клапан открывается под давлением из магистрали, восполняя объём и поддерживая нулевой зазор.

Цикл повторяется непрерывно, адаптируясь к износу деталей и температурным расширениям. Отказ компенсатора (например, при загрязнении масла) проявляется характерным стуком из-за невозможности выбрать зазор.

Материалы изготовления деталей

Толкатели клапанов подвергаются экстремальным механическим нагрузкам, высоким температурам и абразивному износу. Выбор материала напрямую влияет на надежность, ресурс и эффективность работы газораспределительного механизма.

Основные требования включают высокую прочность, износостойкость, устойчивость к ударным воздействиям и способность сохранять геометрию в условиях теплового расширения. Для достижения этих характеристик применяются специализированные сплавы и методы обработки поверхностей.

Ключевые материалы и технологии

Материал	Особенности	Применение
Легированные стали	Хромомолибденовые (20Х, 40Х) и хромоникелевые сплавы. Твердость 55-65 HRC после цементации/закалки	Корпуса толкателей, роликовые оси, штампованные элементы
Чугун	Серый (СЧ20) и высокопрочный (ВЧ50) чугун. Антифрикционные свойства, демпфирование вибраций	Цельнолитые корпуса, особенно в дизельных ДВС
Алюминиевые сплавы	Силумины (АК12М2) с твердым анодным покрытием. Снижение массы на 30-40%	Облегченные толкатели в спортивных и турбированных моторах
Поверхностные покрытия	Азотирование (твердость до 1100 HV) Хромирование (5-15 мкм) Карбонитридный слой (Tenifer)	Рабочие поверхности контактных толкателей и роликов

Для гидрокомпенсаторов дополнительно используют прецизионные стальные гильзы с алмазным хонингованием и шариковые клапаны из инструментальной стали. Критически важно соблюдение чистоты обработки сопрягаемых поверхностей (Ra 0.05-0.1 мкм) для предотвращения заклинивания.

Взаимодействие с распределительным валом

Толкатель клапана напрямую контактирует с кулачками распределительного вала (распредвала), выступая передаточным звеном между ним и клапаном. Кулачок, вращаясь вместе с валом, воздействует своей эксцентричной формой на рабочую поверхность толкателя. В зависимости от профиля кулачка (скорость подъема, высота, продолжительность открытия) толкатель перемещается вверх, преодолевая сопротивление пружины клапана.

Характер движения толкателя (скорость, ускорение, плавность) полностью определяется геометрией кулачка распредвала. Для минимизации трения и износа рабочая поверхность толкателя (особенно в случае плоского типа) имеет высокую твердость и точную обработку, а в конструкции гидрокомпенсаторов предусмотрено автоматическое поддержание нулевого зазора.

Особенности контакта и типы толкателей

Тип толкателя влияет на характер взаимодействия:

Плоские толкатели: Простая конструкция, большая площадь контакта с кулачком, подвержены повышенному трению.
Роликовые толкатели: Ролик снижает трение качения, позволяя использовать более агрессивные профили кулачков для повышения производительности двигателя.
Гидравлические компенсаторы (гидротолкатели): Встроенный механизм автоматически выбирает тепловой зазор, обеспечивая бесшумную работу и постоянный контакт с кулачком без регулировок.

Эффективная работа пары "кулачок распредвала - толкатель" критична для:

Точного соблюдения фаз газораспределения.
Обеспечения требуемой степени открытия клапана.
Минимизации механических потерь и износа.
Снижения шума при работе ГРМ.

Фактор взаимодействия	Влияние на работу
Профиль кулачка распредвала	Определяет скорость и высоту подъема клапана, продолжительность открытия
Зазор в приводе (кроме гидротолкателей)	Влияет на шумность, полноту открытия клапана, износ деталей
Твердость и состояние поверхностей	Прямо влияет на ресурс узла, предотвращает задиры и выкрашивание
Смазка	Обеспечивает образование масляной пленки, снижает трение и нагрев

Синхронное вращение распредвала и возвратно-поступательное движение толкателя требуют строгой точности изготовления и монтажа всех компонентов газораспределительного механизма.

Как толкатель приводит в действие клапан

Толкатель напрямую воспринимает усилие от вращающегося кулачка распределительного вала. Кулачок, воздействуя на рабочую поверхность толкателя, заставляет его перемещаться строго вдоль своей оси в направляющем канале блока цилиндров или головки блока.

Это возвратно-поступательное движение передается далее на клапанный механизм. Верхняя часть толкателя соединена со штоком клапана либо (в случае применения коромысел или рычагов) взаимодействует с ними, преодолевая сопротивление возвратной пружины клапана.

Последовательность взаимодействия

Кулачок распредвала набегает на толкатель, создавая усилие.
Толкатель перемещается вверх, преодолевая усилие пружины клапана.
Усилие через толкатель напрямую или через коромысло передается на торец стержня клапана.
Клапан опускается, открывая впускной или выпускной канал в головке блока.
При сходе кулачка усилие на толкатель прекращается.
Возвратная пружина клапана закрывает его, толкая вверх и возвращая толкатель в исходное положение.

Ключевые требования: Минимальные зазоры в приводе (регулируемые гидрокомпенсатором или вручную) и смазка контактных поверхностей критичны для точной синхронизации и предотвращения ударных нагрузок.

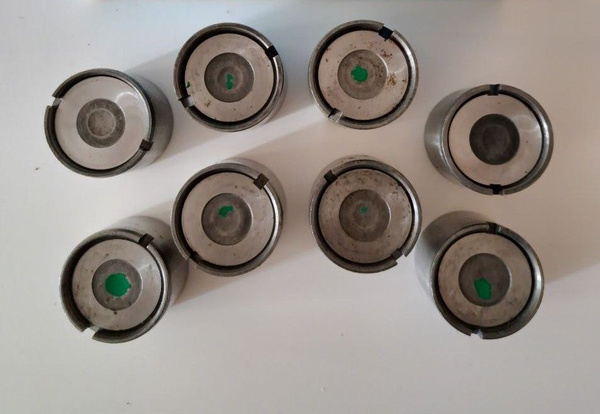

Обзор чашечных конструкций

Чашечный толкатель представляет собой цельную цилиндрическую деталь с плоской или слегка выпуклой рабочей поверхностью. Конструктивно он напоминает перевернутую чашу, где стенки корпуса направлены вверх, а дно контактирует с кулачком распределительного вала. Такая форма обеспечивает компактность и минимальное количество подвижных элементов в узле.

Изготавливаются преимущественно из высокопрочной легированной стали или чугуна с последующей термообработкой для повышения износостойкости. Рабочая поверхность подвергается шлифовке и упрочнению, так как воспринимает ударные нагрузки от кулачков. Внутренняя полость чаши служит посадочным местом для торца стержня клапана или регулировочной шайбы.

Ключевые особенности чашечных толкателей

Преимущества конструкции:

Минимальная масса благодаря цельному исполнению
Упрощенная сборка ГРМ за счет отсутствия дополнительных деталей
Высокая жесткость рабочей поверхности
Сниженный уровень шума при правильной регулировке зазора

Недостатки и ограничения:

Требуют точной регулировки теплового зазора шайбами
Повышенные требования к параллельности оси кулачка и толкателя
Ремонтопригодность ниже по сравнению с роликовыми аналогами

Области применения:

Бюджетные серийные двигатели с нижним распредвалом
Спортивные моторы с высокими оборотами (за счет малой инерции)
Дизельные силовые агрегаты компактных размеров

Параметр	Типичные значения
Наружный диаметр	20-45 мм
Высота корпуса	10-30 мм
Толщина стенки	3-8 мм
Твердость поверхности	55-65 HRC

Особенности роликовых толкателей

Роликовые толкатели оснащаются миниатюрным подшипником качения (роликом) на рабочей поверхности, контактирующей с кулачком распределительного вала. Эта конструкция принципиально отличается от плоских гидравлических или механических аналогов, где взаимодействие происходит по принципу скольжения.

Ролик вращается при движении по профилю кулачка, преобразуя трение скольжения в трение качения. Данное решение кардинально снижает энергопотери на преодоление сил трения в газораспределительном механизме и уменьшает износ как самого толкателя, так и кулачков распредвала.

Ключевые преимущества и конструктивные нюансы

Основные эксплуатационные преимущества:

Снижение трения: Ролик минимизирует площадь контакта с кулачком и заменяет скольжение качением, что уменьшает нагрев и паразитные нагрузки.
Повышенная износостойкость: Твердость материалов ролика и его оси превышает показатели обычных толкателей, увеличивая ресурс узла.
Возможность использования агрессивных профилей кулачков: Уменьшенное трение позволяет применять "острые" фазы ГРМ без риска задиров, улучшая наполнение цилиндров на высоких оборотах.
Снижение требований к моторному маслу: Меньшее тепловыделение стабилизирует свойства смазки в зоне контакта.

Конструктивные особенности:

Ролик фиксируется на оси через игольчатый или шариковый подшипник, обеспечивая свободное вращение.
Корпус изготавливается из высокопрочной стали или кованого чугуна с упрочняющей термообработкой.
Точная геометрия ролика (цилиндрическая или слегка бочкообразная) исключает краевые нагрузки на кулачок.
Требует жесткой фиксации от проворачивания в посадочном месте ГБЦ (направляющие, штифты).

Сравнительные параметры:

Параметр	Роликовый толкатель	Плоский толкатель
Коэффициент трения	0.005–0.02	0.10–0.25
Температура в зоне контакта	Низкая	Высокая
Допустимая скорость распредвала	Высокая	Ограниченная
Ресурс	150+ тыс. км	80–120 тыс. км

Размеры и форма контактной поверхности

Площадь пятна контакта напрямую влияет на распределение нагрузок и тепловыделение. Увеличенный диаметр (обычно 28-45 мм для легковых ДВС) снижает удельное давление на кулачок распредвала, уменьшая риски задиров и износа. Точные габариты рассчитываются под конкретную модель двигателя с учетом усилия пружин и частоты вращения.

Кривизна поверхности строго согласуется с профилем кулачка для минимизации проскальзывания. В плоских толкателях применяется выпуклая форма (радиус 500-1000 мм), компенсирующая перекосы вала. Роликовые аналоги используют цилиндрические ролики, где длина ролика (8-15 мм) определяет зону контакта.

Ключевые особенности форм

Плоские толкатели: Выпуклая сфера для самоустановки
Роликовые: Прямой цилиндр с фасками по краям
Гидрокомпенсаторы: Плоская или сферическая плита с канавками подачи масла

Тип толкателя	Форма контакта	Типовой размер (мм)
Механический плоский	Сферическая выпуклость	Ø32-40
Роликовый	Цилиндрическая прямая	Длина 10-14
Гидравлический	Плоская с масляным отверстием	Ø35-45

Притирка поверхностей обязательна после замены – микропазлы неровностей устраняются при обкатке двигателя на щадящих режимах. Несоосность свыше 0,05 мм провоцирует заклинивание и сколы кромок.

Процесс теплового расширения детали

При работе двигателя толкатель клапана подвергается интенсивному нагреву, вызывая увеличение его линейных размеров из-за теплового расширения металла. Этот физический процесс объясняется увеличением амплитуды колебаний атомов в кристаллической решётке материала при росте температуры. Для стальных деталей коэффициент линейного расширения составляет 11-13·10⁻⁶ К⁻¹, что при нагреве от 20°C до 120°C даёт увеличение длины толкателя на 0,01-0,02 мм.

Некомпенсированное расширение создаёт риск деформации клапанного механизма: при отсутствии зазора нагретый толкатель начинает давить на клапан, препятствуя его полному закрытию. Это приводит к потере компрессии, прогару тарелки клапана и разрушению седла. В дизельных двигателях последствия особенно критичны из-за высоких температур сгорания.

Особенности компенсации расширения

Для нейтрализации эффекта применяются:

Регулируемый тепловой зазор между толкателем и кулачком распредвала (0,1-0,4 мм)
Гидрокомпенсаторы, автоматически изменяющие длину с помощью масляного давления
Материалы с низким КЛР (керамика, спецсплавы) в высокофорсированных моторах

Температура нагрева	Удлинение стального толкателя (100 мм)	Риски
+80°C	0,09 мм	Снижение мощности
+150°C	0,17 мм	Прогар клапана
+200°C	0,25 мм	Разрушение седла

Зазоры в приводе клапанов

Тепловое расширение деталей двигателя требует строго регламентированного зазора между толкателем клапана и кулачком распредвала (или коромыслом). Отсутствие этого зазора при прогреве приведет к неплотному закрытию клапана, потере компрессии, прогару тарелки и повреждению седла.

Избыточный зазор вызывает ударные нагрузки, преждевременный износ наконечника стержня клапана, толкателя или коромысла, а также повышает шумность работы механизма. Контроль и регулировка осуществляются согласно техническим требованиям производителя для конкретной модели двигателя.

Особенности регулировки

Методика зависит от конструкции привода:

Гидрокомпенсаторы автоматически поддерживают оптимальный зазор за счет давления масла
Механическая регулировка выполняется вручную с помощью:
1. Шайб под толкатели
2. Регулировочных винтов в коромыслах
3. Калиброванных толкателей

Тип двигателя	Впускной клапан (мм)	Выпускной клапан (мм)
Бензиновый рядный	0.15 - 0.25	0.20 - 0.35
Дизельный	0.20 - 0.30	0.25 - 0.40

Проверка выполняется на холодном двигателе щупом определенной толщины между измерительной поверхностью толкателя и тыльной стороной кулачка распредвала. Величина зазора считается корректной, если щуп проходит с небольшим усилием.

Причины стука толкателей в двигателе

Стук толкателей клапанов – характерный металлический цокот, синхронизированный с оборотами коленвала. Он возникает при нарушении теплового зазора или подачи масла к узлу, что приводит к ударным нагрузкам между деталями газораспределительного механизма.

Основные факторы, провоцирующие стук:

Технические неисправности

Неправильный тепловой зазор:
Износ кулачков распредвала или пяток толкателей увеличивает зазор. При уменьшении зазора (например, после некорректной регулировки) клапан не закрывается полностью.
Проблемы смазки:
Забитые масляные каналы в головке блока, износ маслонасоса или низкий уровень масла вызывают масляное голодание. Гидрокомпенсаторы не успевают выбрать зазор.
Некачественное масло:
Использование масла с несоответствующей вязкостью или потерявшим свойства из-за длительной эксплуатации. Присадки теряют эффективность, образуются отложения.

Изношенные компоненты

Деталь	Характер неисправности
Гидрокомпенсатор	Залегание плунжерной пары, загрязнение клапана подачи масла, износ пружины.
Распределительный вал	Выработка на кулачках, искривление вала, повреждение опорных шеек.
Клапанный механизм	Деформация стержней клапанов, износ направляющих втулок или сухарей.

Перегрев двигателя:
Вызывает тепловую деформацию деталей ГРМ и изменение рабочих зазоров.
Нарушение условий работы:
Постоянная езда на низких оборотах, частый холодный пуск с немедленным стартом.
Механические повреждения:
Трещины или сколы на рабочих поверхностях толкателей, распредвала, посадочных гнёзд.

Диагностика неисправностей по звуку

Характерные звуки, издаваемые толкателями клапанов, являются важным индикатором технического состояния газораспределительного механизма. Аномальные шумы требуют немедленного внимания, так как указывают на критические износы или поломки деталей.

При диагностике необходимо точно локализовать источник стука и определить его специфику: частоту, громкость, зависимость от оборотов двигателя и температуры. Это позволяет дифференцировать проблемы толкателей от других неисправностей ЦПГ или привода ГРМ.

Распространенные звуковые признаки неисправностей

Ритмичный металлический стук в верхней части блока цилиндров:

Усиливается на холодном двигателе – характерный признак износа гидрокомпенсаторов или забитых масляных каналов.
Не пропадает после прогрева – свидетельствует о критическом износе механических толкателей, деформации чашки или проблемах с регулировочными шайбами.

Резкий цокающий звук на высоких оборотах:

Указывает на недостаточное давление масла в системе ГРМ или залегание компенсаторов.
Может сопровождаться падением мощности из-за неплотного закрытия клапанов.

Неравномерный "стрекочущий" стук:

Появляется при разрушении опорной поверхности толкателя или образовании задиров на кулачке распредвала.
Часто сопровождается металлической стружкой в масле.

Тип звука	Возможная причина	Экспресс-проверка
Глухой стук на холостых	Износ стакана толкателя	Проверка люфта щупом
Звонкий лязг под нагрузкой	Поломка сухаря толкателя	Замер компрессии в цилиндрах
Периодическое цоканье	Зависание гидрокомпенсатора	Прослушивание стетоскопом

Важно: Игнорирование звуков работающих толкателей приводит к ускоренному износу направляющих втулок, прогарам клапанов и разрушению распредвала. Точная диагностика требует разборки ГБЦ при обнаружении устойчивых аномальных шумов.

Проверка работоспособности гидрокомпенсаторов

Проверка гидрокомпенсаторов начинается с холодного двигателя. Запустите мотор и прослушайте зону клапанной крышки в течение первых 2-3 минут работы. Характерный стук "цокот" на холодную (особенно при 1000-1500 об/мин) указывает на износ или засорение компенсаторов. Звук должен исчезнуть после прогрева масла.

При сохранении стука на прогретом двигателе выполните поэтапную диагностику. Остановите двигатель и последовательно проверьте каждый гидрокомпенсатор, нажимая на него через отверстие для толкателя специальным приспособлением или отверткой. Нормально работающий элемент не должен продавливаться с усилием руки – это свидетельствует о сохранении масляного давления в его полости.

Методы диагностики

Аудит на слух: Используйте стетоскоп для локализации стучащего компенсатора. Приложите инструмент к точкам крепления коромысел или непосредственно к стаканам гидрокомпенсаторов.
Замер зазора: После снятия распредвала проверьте зазор между кулачком вала и толкателем клапана. Наличие видимого люфта (более 0.1-0.3 мм) указывает на неисправность.
Проверка утечек: Погрузите демонтированные гидрокомпенсаторы в масло и сожмите пальцем шариковый клапан. Отсутствие сопротивления при нажатии свидетельствует о потере герметичности.

Признак неисправности	Возможная причина
Стук на холодную	Загустевшее масло, забитый масляный канал
Стук на горячую	Износ плунжера, потеря герметичности клапана
Постоянный стук	Механическое повреждение, критический износ

При выявлении неисправных элементов обязательна замена комплектом с параллельной промывкой масляной системы. Используйте масла с допусками производителя двигателя – несоответствие вязкости ускоряет выход гидрокомпенсаторов из строя.

Последствия износа опорной поверхности

Износ опорной поверхности толкателя нарушает точную геометрию контакта с кулачком распределительного вала. Это провоцирует ударные нагрузки вместо плавного скольжения, вызывая интенсивную вибрацию и локальный перегрев зоны соприкосновения. Поверхность теряет твердость, образуются задиры и выкрашивание материала, что ускоряет деградацию обеих деталей.

Увеличенный зазор между толкателем и кулачком приводит к неполному открытию клапана. Снижается эффективность газообмена в цилиндрах: падает компрессия, нарушается состав топливно-воздушной смеси. Двигатель теряет мощность, увеличивается расход топлива, наблюдается нестабильная работа на холостом ходу.

Характерные шумы: металлический стук в верхней части двигателя, синхронный с оборотами (частота ½ от коленвала)
Вторичные повреждения:
- Деформация стержня клапана из-за ударных нагрузок
- Ускоренный износ кулачков распредвала
- Разрушение седла гидрокомпенсатора (при его наличии)
Критические риски: заклинивание толкателя, обрыв штанги привода, поломка распредвала

Замена толкателей своими руками

Перед началом работ убедитесь в наличии необходимых инструментов: комплекта новых толкателей, микрометра или штангенциркуля для замера зазоров, динамометрического ключа, съемника клапанных пружин, чистой ветоши и рекомендованного производителем моторного масла. Обязательно дайте двигателю полностью остыть во избежание ожогов и деформации деталей.

Отключите минусовую клемму аккумулятора. Снимите клапанную крышку, воздушный фильтр и другие элементы, мешающие доступу к головке блока цилиндров. Зафиксируйте положение распредвала относительно коленвала метками (фотографируйте исходное положение шестерен ГРМ). Это критически важно для последующей правильной сборки.

Пошаговый процесс демонтажа и установки

Поверните коленвал так, чтобы кулачки распредвала не давили на заменяемые толкатели (кулачки "смотрят" вверх).
Используя съемник клапанных пружин, сожмите пружину и извлеките сухарики. Аккуратно снимите тарелку пружины и саму пружину.
Магнитом или пинцетом извлеките старые толкатели из гнезд в головке блока. Сразу помечайте их положение (цилиндр/клапан) при помощи контейнеров с ячейками или маркировочной ленты.
Очистите посадочные места от грязи и масляных отложений. Проверьте новые толкатели на соответствие типу (гидрокомпенсаторы/механические) и размеру.
Нанесите моторное масло на рабочие поверхности новых толкателей и установите их в гнезда строго в соответствии с позициями старых деталей.
Соберите клапанный узел в обратном порядке: установите пружину, тарелку, сожмите съемником и зафиксируйте сухарики.

После замены всех толкателей обязательно проверьте зазоры при помощи щупов (для механических толкателей) или выполните процедуру обкатки (для гидрокомпенсаторов), указанную в руководстве. Залейте свежее масло и фильтр. Запустите двигатель, прислушиваясь к посторонним шумам в зоне ГРМ. При появлении стуков немедленно заглушите мотор и проведите повторную диагностику.

Ключевые моменты	Последствия нарушения
Соблюдение меток ГРМ	Деформация клапанов, разрушение поршневой группы
Маркировка старых толкателей	Неправильная установка, нарушение тепловых зазоров
Очистка посадочных мест	Заклинивание толкателя, преждевременный износ
Контроль зазоров после замены	Стуки, снижение компрессии, перегрев клапанов

Руководство по регулировке клапанных зазоров

Правильный тепловой зазор между толкателем и кулачком распредвала критичен для работы ГРМ. Недостаточный зазор вызывает неполное закрытие клапанов, прогорание седел и потерю компрессии. Избыточный зазор создаёт ударные нагрузки, повышенный шум и ускоряет износ рокеров, штанг или коромысел.

Регулировка выполняется на холодном двигателе согласно спецификациям производителя. Обязательно соблюдайте последовательность цилиндров и положения коленчатого вала. Проверка осуществляется щупом между тыльной стороной кулачка и толкателем (для SOHC/DOHC) или между регулировочным винтом и стержнем клапана (для OHV).

Порядок действий

Снимите клапанную крышку и установите поршень 1-го цилиндра в ВМТ такта сжатия.
Проверьте зазор для клапанов, чьи кулачки направлены вниз (не нагружены).
Измерьте щупом зазор между толкателем и кулачком:
- Щуп должен входить с лёгким сопротивлением
- Не применяйте силу для проталкивания
Отрегулируйте при отклонении:
- Для гидрокомпенсаторов - замените неисправный элемент
- Для механических толкателей - ослабьте контргайку, выставьте винтом требуемый зазор
Повторите для остальных цилиндров, проворачивая коленвал на 180° (4-цил.) или 120° (6-цил.).

Тип двигателя	Впускной клапан (мм)	Выпускной клапан (мм)
Бензиновый OHV	0.15–0.25	0.20–0.30
Бензиновый DOHC	0.10–0.20	0.20–0.30
Дизельный	0.25–0.40	0.30–0.45

После регулировки прокрутите двигатель стартером на 2-3 оборота (без запуска) и перепроверьте зазоры. Убедитесь в отсутствии зажатых клапанов. Затяните контргайки регулировочных винтов моментом 15–25 Н·м, соблюдая принцип диагональной затяжки для клапанной крышки.

Критерии выбора новых комплектующих

Правильный подбор толкателей клапана критичен для стабильной работы газораспределительного механизма и предотвращения ускоренного износа деталей двигателя. Несоответствие параметров или низкое качество компонентов приводит к повышенному шуму, нарушению тепловых зазоров и снижению ресурса.

При выборе новых толкателей необходимо тщательно оценить следующие ключевые параметры, чтобы обеспечить полную совместимость с конкретной моделью двигателя и условиями эксплуатации.

Основные параметры выбора

Тип конструкции
Гидравлические (компенсируют зазор автоматически, требуют стабильного давления масла) или механические (нуждаются в ручной регулировке, но надежнее при высоких оборотах).
Геометрические размеры
Точное соответствие диаметру посадочного места в головке блока и высоте рабочей части. Даже минимальное отклонение нарушает тепловой зазор.
Материал изготовления
Стальные (высокая износостойкость) или алюминиевые (меньший вес). Поверхность контакта с кулачком распредвала должна иметь твердое покрытие (например, нитрид титана).
Совместимость с моделью двигателя
Проверка по каталогам производителя (OEM-номера) или VIN-коду автомобиля. Учет модификации мотора и года выпуска.
Производитель и гарантия
Приоритет оригинала (OEM) или проверенных брендов (FEBI, INA, SWAG). Наличие сертификатов качества и заводской гарантии.

Критерий	Риск при нарушении
Неправильный диаметр	Залипание в направляющей, масляное голодание
Неверная высота	Неправильный зазор, стук клапанов
Несоответствие типа	Потеря компенсации, перегрев, деформация

Визуальный осмотр на предмет выработки

Тщательно очистите толкатель от масляных отложений и загрязнений. Используйте ветошь и растворитель, чтобы обеспечить чёткую видимость рабочих поверхностей. Убедитесь в отсутствии механических повреждений (трещин, сколов) перед оценкой износа.

Осмотрите торец толкателя, контактирующий с кулачком распредвала, и боковые стенки, взаимодействующие с направляющими в ГБЦ. Проверьте равномерность контакта поверхностей по характерным следам приработки.

Ключевые признаки износа

Выемка или ступенька на торцевой поверхности (свидетельствует об износе кулачковой зоны)
Конусообразная деформация боковых стенок (указывает на люфт в направляющих)
Задиры или глубокие царапины на рабочей поверхности (признак масляного голодания)
Неравномерный блеск с локальными потёртостями (сигнализирует о перекосах при работе)

Для точной диагностики используйте штангенциркуль или микрометр. Замерьте диаметр толкателя в трёх точках по высоте и сравните с номинальным значением. Допустимая выработка обычно не превышает 0,05-0,1 мм.

Тип дефекта	Последствия	Решение
Выработка торца	Уменьшение высоты клапана, падение компрессии	Замена толкателя
Износ боковых стенок	Перекос, заклинивание в гильзе	Замена толкателя и направляющих
Глубокие задиры	Разрушение антифрикционного слоя	Обязательная замена

Сравнение оригинальных и аналогов

Оригинальные толкатели клапанов производятся компанией-изготовителем двигателя с соблюдением строгих допусков и проходят многоступенчатый контроль качества. Они гарантируют идеальную геометрию, точность калибровки гидравлических элементов (для гидрокомпенсаторов) и соответствие спецификациям двигателя. Аналоги выпускаются сторонними производителями, чьи технологические стандарты могут существенно различаться – от высокотехнологичных предприятий до кустарных цехов.

Надёжность оригинальных деталей подтверждается ресурсом, сопоставимым с межсервисным интервалом двигателя, тогда как долговечность аналогов непредсказуема. Дешёвые аналоги часто изготавливаются из низкосортных сплавов, склонных к ускоренному износу или деформации, что приводит к стуку, нарушению тепловых зазоров и ускоренному износу распредвала. Качественные аналоги от проверенных брендов могут приближаться к оригиналу по характеристикам, но требуют тщательного подбора по каталогам.

Критерии выбора

Параметр	Оригинал	Аналог
Материал изготовления	Легированная сталь/спецсплавы	Часто удешевлённые сплавы
Точность обработки	±0.001 мм	±0.005-0.01 мм
Ресурс	120-200 тыс. км	20-150 тыс. км
Гарантия совместимости	100%	Требует верификации
Цена	Высокая	На 30-70% ниже

Риски использования некачественных аналогов:

Зависание гидрокомпенсатора из-за загрязнения каналов
Образование задиров на рабочей поверхности
Ускоренный износ кулачков распредвала
Повышенный шум ГРМ даже после замены

Рекомендации: При выборе аналогов изучайте отзывы о конкретном бренде (Febi, INA, AE – примеры проверенных производителей). Для форсированных двигателей или при высоких нагрузках предпочтительны оригинальные детали. Всегда сверяйте каталожные номера перед покупкой.

Фотографии типовых дефектов корпуса

Корпус толкателя подвержен механическим повреждениям и усталостным разрушениям в процессе эксплуатации. Наиболее распространенные дефекты визуально фиксируются при детальном осмотре и требуют замены компонента для предотвращения выхода из строя ГРМ.

Качественные снимки дефектов позволяют точно идентифицировать характер повреждений без разборки узла. Ниже представлены типовые неисправности, выявляемые при диагностике.

Распространенные виды повреждений

Трещины в зоне креплений	Вертикальные/радиальные разрывы металла возле монтажных отверстий
Эллипсность направляющих	Деформация посадочных гнезд под оси коромысел
Сколы опорных поверхностей	Локальные разрушения в точках контакта с регулировочными болтами

Критическими также считаются:

Коррозионные поражения резьбовых каналов
Деформация плоскостей прилегания к ГБЦ
Следы перегрева с изменением структуры металла

Имиджи задиров на рабочей поверхности

Задиры на поверхности толкателя проявляются как глубокие продольные борозды или царапины, идущие параллельно направлению движения. Эти дефекты имеют характерные рваные края и неровное дно, часто сопровождаются локальным изменением цвета металла из-за перегрева. Визуально они создают эффект "расчерченной" поверхности с выраженными светоотражающими аномалиями под угловым освещением.

При сильном увеличении видны микроскопические заусенцы и вырванные фрагменты материала вдоль борозд. Задиры группируются в зонах максимального контактного давления, образуя концентрированные кластеры повреждений. На фотографиях такие дефекты выделяются темными линиями на фоне зеркальной поверхности, иногда с точечными вкраплениями застрявших абразивных частиц.

Ключевые визуальные признаки

Параллельные углубления с металлическим блеском на дне
Радиальные узоры вокруг очагов начального повреждения
Наличие вторичных царапин-спутников по краям основных борозд
Локальные посинения или побеления в зонах термического воздействия

Тип дефекта	Визуальные особенности	Распространение
Единичные задиры	Изолированные глубокие канавки до 0.5 мм шириной	Локальные участки
Сетчатые повреждения	Перекрещивающиеся линии с шелушением кромок	Центральная зона пятна контакта
Сплошной задир	Слитые борозды с полным разрушением поверхностного слоя	Вся рабочая поверхность

Диагностические маркеры включают характерное светорассеяние: под прямым светом поврежденные участки дают прерывистые блики, тогда как гладкая поверхность отражает равномерный "зеркальный" поток. На макрофотографиях отчетливо видны выступы деформированного материала по краям борозд, напоминающие застывшие волны.

Примеры изношенных роликовых элементов

Радиальный износ ролика проявляется в виде выработки по наружному диаметру, приводящей к уменьшению его геометрических размеров. Этот дефект возникает при длительной эксплуатации без своевременной замены, вызывая увеличенные зазоры в приводе клапанов и нарушение фаз газораспределения.

Боковой дисбаланс наблюдается при неравномерной выработке торцевых частей ролика, что провоцирует перекосы в направляющих втулках. Такой износ характерен для систем с дефектами соосности валов или нарушением параллельности монтажных поверхностей головки блока цилиндров.

Типичные дефекты поверхностей

Задиры и борозды - глубокие продольные риски от абразивных частиц в масле или перегрева
Выкрашивание - точечное отслоение материала на рабочей поверхности из-за усталости металла
Конусообразная деформация - результат эксцентричной нагрузки при износе пальца толкателя

Тип износа	Визуальные признаки	Последствия для ГРМ
Радиальный	Уменьшение диаметра, матовые потертости	Стук в приводе, снижение компрессии
Осевой люфт	Шатание ролика на оси, зазоры >0.1 мм	Перекос толкателя, ускоренный износ направляющих

Критическим считается износ с образованием ступенчатой выработки на ролике, где перепад высот превышает 0.05 мм - такой дефект вызывает ударные нагрузки и требует немедленной замены комплекта толкателей. Комбинированные повреждения (например, выкрашивание + конусность) в 78% случаев приводят к обрыву ремня ГРМ из-за резонансных колебаний.

Профилактика преждевременного износа

Регулярное техническое обслуживание двигателя – ключевой фактор предотвращения износа толкателей клапанов. Строго соблюдайте регламент замены моторного масла и фильтров, рекомендованный производителем. Использование некондиционных смазочных материалов или превышение межсервисных интервалов приводит к загрязнению масла абразивными частицами, ускоряющими износ рабочих поверхностей толкателей и направляющих.

Контролируйте состояние газораспределительного механизма. Ослабление или чрезмерное натяжение цепи/ремня ГРМ вызывает ударные нагрузки на толкатели, провоцируя деформации и задиры. Проверяйте тепловые зазоры клапанов при каждом ТО – отклонения от нормы нарушают оптимальный режим работы толкателей, вызывая локальные перегревы и ускоренную усталость металла.

Критические меры профилактики

Качественное масло: Применяйте масла с допуском API/ACEA, соответствующим двигателю. Особое внимание – противоизносным присадкам (например, ZDDP) для пар трения кулачок-толкатель.
Чистота системы смазки: Промывайте масляную систему при смене типа масла или после перегрева двигателя. Загрязнения в каналах ГБЦ блокируют подачу масла к толкателям.
Предотвращение перегрева: Следите за исправностью системы охлаждения. Рабочая температура выше нормы снижает вязкость масла, разрушая масляную плёнку между сопрягаемыми деталями.

Параметр	Норма	Последствия нарушения
Давление масла	2.5–5.5 бар (на прогретом моторе)	Масляное голодание, заклинивание толкателей
Зазор клапана	0.15–0.40 мм (зависит от модели)	Стук, ударные нагрузки, деформация чашки толкателя
Частота замены масла	7 000–15 000 км	Накопление металлической стружки, абразивный износ

Диагностика при запуске: Прислушивайтесь к посторонним шумам (ритмичный стук на холодную) – первый признак износа толкателей.
Чистка вентиляции картера: Забитая система повышает давление в картере, выдавливая масло через сальники и уменьшая его уровень.
Аккуратная обкатка: После капремонта избегайте высоких оборотов первые 500–1000 км для притирки новых толкателей.

Список источников

При подготовке материалов о конструкции и принципах работы толкателей клапанов использовались специализированные технические источники. Они включают актуальные данные об устройстве, материалах и типах компонентов газораспределительного механизма.

Ниже перечислены основные категории информационных ресурсов, обеспечивающих достоверность технических описаний и визуальных материалов. Каждый источник прошел проверку на соответствие современным автомобильным стандартам.

Учебники по конструкции автомобильных двигателей для технических вузов
Профессиональные руководства по ремонту силовых агрегатов (Factory Service Manuals)
Технические каталоги производителей автокомпонентов (FEBI, INA, Mahle)
Научные публикации по материаловедению в автомобилестроении
Инженерная документация ГОСТ Р и ISO по термической обработке деталей ГРМ
Специализированные порталы технической поддержки автосервисов (ProDemio, Autodata)
Визуальные материалы из лабораторий диагностики износа деталей
