Топливная трубка ВАЗ-2110 - деталь, замена

Статья обновлена: 18.08.2025

Топливная трубка – критически важный элемент топливной системы автомобиля ВАЗ-2110.

Обеспечивает бесперебойную подачу горючего от бака к двигателю под высоким давлением.

Надежность конструкции напрямую влияет на безопасность эксплуатации и стабильность работы силового агрегата.

Понимание устройства и правил монтажа трубки исключает риски утечек топлива и последующих поломок.

Конструкция и материалы оригинальной топливной трубки

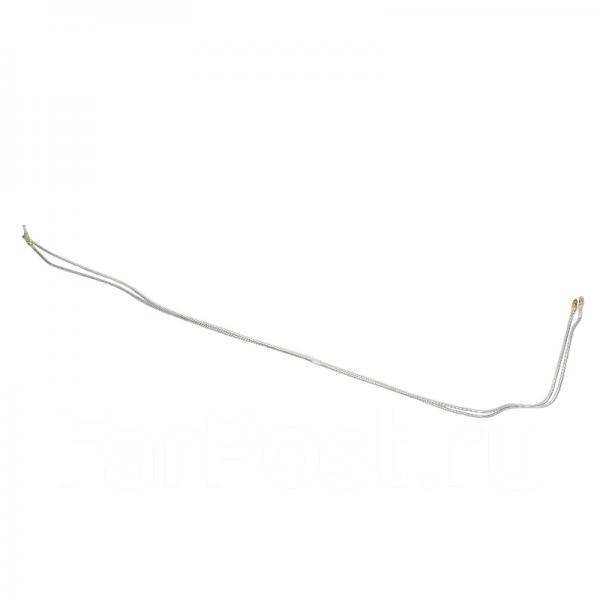

Оригинальная топливная трубка ВАЗ-2110 представляет собой цельный металлический контур, сформованный в сложную геометрию для точного размещения вдоль днища кузова и подкапотного пространства. Основная магистраль выполнена из стального сплава, обеспечивающего баланс между гибкостью при монтаже и устойчивостью к вибрационным нагрузкам в процессе эксплуатации.

Трубка оснащается резьбовыми штуцерами на концах для герметичного соединения с топливной рампой двигателя и входом топливного модуля бака. В критических зонах (например, возле элементов подвески) применяются дополнительные стальные кронштейны крепления с резиновыми демпферами, предотвращающими контактную коррозию и снижающими передачу вибраций.

Ключевые особенности материалов

Стальной сплав: Обладает повышенной стойкостью к внутреннему давлению (до 6 бар) и механическим повреждениям.
Антикоррозионное покрытие: Гальваническое цинкование поверхности для защиты от окисления и воздействия реагентов.
Медные уплотнительные шайбы: Устанавливаются под накидными гайками штуцеров для обеспечения герметичности соединений.

Параметр	Характеристика
Типоразмер трубки	⌀ 8 мм (наружный диаметр)
Толщина стенки	1.0–1.2 мм
Рабочая температура	-40°C до +120°C

Конфигурация трубки включает технологические изгибы, обходящие элементы выхлопной системы и каркаса кузова, что исключает перегибы и накопление статического напряжения в металле. На участках вероятного трения о кузовные детали используются нейлоновые хомуты с войлочными прокладками.

Отличия трубок для карбюраторных и инжекторных модификаций

Топливные трубки карбюраторных версий ВАЗ-2110 рассчитаны на работу в условиях низкого давления (до 0.3-0.5 Бар). Они выполнены из медных сплавов или обычной стали, что обеспечивает гибкость и простоту ручной формовки при монтаже. Соединения чаще используют резьбовые с конусными уплотнителями или мягкими паранитовыми прокладками, не требующими высокого усилия затяжки.

В инжекторных системах давление в топливной магистрали достигает 3-6 Бар, что диктует применение трубок из толстостенной стали с антикоррозийным покрытием. Жёсткая конструкция исключает деформацию под нагрузкой, а соединения выполняются через фланцы с бензостойкими уплотнительными кольцами или быстросъёмными фиксаторами типа "quick connect". Обязательно наличие защитного экрана в зоне прохождения возле выпускного коллектора.

Ключевые аспекты различий

Давление: Карбюратор: ≤0.5 Бар; Инжектор: 3-6 Бар
Материал: Медь/низкоуглеродистая сталь (карбюратор) vs. Легированная сталь с покрытием (инжектор)
Безопасность: Инжекторные трубки всегда оснащаются пластиковым экраном для термозащиты

Параметр	Карбюратор	Инжектор
Диаметр трубки	8 мм	6-8 мм (толщина стенки +20-30%)
Тип соединений	Резьбовые штуцеры	Фланцы с O-rings / quick-connect
Гибкость	Возможность изгиба вручную	Жёсткая фиксированная геометрия

Важно: Установка карбюраторной трубки на инжекторный двигатель недопустима из-за риска разгерметизации под высоким давлением! Обратное применение возможно лишь временно при аварийном ремонте с контролем состояния.

Типичные проблемы: трещины, коррозия и засоры

Трещины на трубке чаще возникают в зонах изгибов или креплений из-за вибраций и перепадов температур. Они приводят к утечкам топлива и резкому запаху бензина в подкапотном пространстве. Обнаружить микротрещины сложно – требуется тщательный визуальный осмотр при снятой детали.

Коррозия развивается на металлических участках трубки (особенно в местах соединений) при длительной эксплуатации или повреждении защитного покрытия. Ускоряет процесс воздействие реагентов с дорог и влаги. Результатом становится разъедание стенок, снижение прочности и риск полного разрушения магистрали.

Основные последствия и методы диагностики

Трещины: Проверяйте визуально при работающем двигателе на предмет подтёков. Места соединений обрабатывайте мыльным раствором – появление пузырей укажет на дефект.
Коррозия: Уделяйте внимание участкам под хомутами и точкам контакта с кузовом. Рыхлый слой рыжего налёта сигнализирует о глубоком повреждении металла.
Засоры: Проявляются затруднённым пуском, падением мощности и "дёрганием" авто на высоких оборотах. Требуется демонтаж и продувка трубки сжатым воздухом.

Проблема	Риски	Срочность ремонта
Трещина	Пожар, отказ двигателя	Немедленная
Коррозия	Внезапный разрыв магистрали	Высокая
Засор	Износ топливного насоса, перебои в работе	Средняя

Необходимый инструмент для самостоятельной замены

Подготовьте следующий набор инструментов перед началом работ. Это гарантирует безопасность и ускорит процесс замены топливной трубки.

Убедитесь в наличии средств индивидуальной защиты: резиновые перчатки и защитные очки обязательны для предотвращения контакта с бензином.

Основной комплект

Торцовые ключи на 10, 13 и 17 мм – для откручивания креплений топливной рампы и трубок
Шестигранник (имбусовый ключ) на 5 мм – для демонтажа топливного модуля
Отвёртка крестовая – снятие хомутов и элементов облицовки
Пассатижи – работа со стопорными кольцами и шлангами

Дополнительные приспособления

Ёмкость для слива бензина (минимум 2-3 литра)
Чистая ветошь – удаление остатков топлива
Смазка типа WD-40 – обработка прикипевших соединений
Набор новых топливных хомутов – обязательная замена при демонтаже

Элемент	Назначение
Трещоточная рукоятка	Ускорение работы с торцовыми ключами в труднодоступных местах
Фонарик	Подсветка области под задним сиденьем и топливного бака

Меры безопасности при работе с топливной системой

Топливная система находится под остаточным давлением даже после остановки двигателя, а пары бензина чрезвычайно горючи и токсичны. Любая искра, статическое электричество или открытое пламя в зоне работ может спровоцировать пожар или взрыв с тяжелыми последствиями.

Непосредственный контакт кожи с топливом вызывает химические ожоги и раздражение, а попадание паров в дыхательные пути приводит к головокружению и отравлению. Соблюдение регламента безопасности критически важно для предотвращения чрезвычайных ситуаций.

Обязательно снимите давление в системе перед демонтажем: вытащите предохранитель топливного насоса, запустите двигатель и дождитесь его остановки.
Работайте только в хорошо проветриваемом помещении или на открытом воздухе, исключив скопление паров бензина.
Полностью исключите источники огня и искр в радиусе 5 метров: курение, сварочные работы, негерметичные электроприборы.
Используйте средства индивидуальной защиты:
- Защитные очки для предотвращения попадания топлива в глаза
- Химически стойкие нитриловые перчатки
Заземлите автомобиль и инструменты для снятия статического заряда перед отсоединением топливных магистралей.
Имейте под рукой огнетушитель класса B (для горючих жидкостей) и ветошь для оперативного удаления пролитого топлива.
При демонтаже трубки закройте отверстия заглушками для минимизации испарений и попадания грязи в систему.
Утилизируйте остатки топлива и отработанные детали экологически безопасным способом (не сливайте в канализацию или грунт).

Слив остатков топлива из системы перед работой

Перед заменой топливной трубки на ВАЗ-2110 необходимо полностью удалить остатки горючего из системы. Оставшееся топливо создает риск возгорания и усложняет демонтаж из-за протечек. Давление в системе питания инжекторных двигателей достигает 3-3.5 бар, поэтому игнорирование этого этапа приведет к выбросу бензина под высоким напором.

Обязательно наденьте защитные очки и резиновые перчатки для предотвращения контакта с горючим. Подготовьте емкость для слива объемом не менее 1-2 литров и ветошь для оперативного удаления проливов. Убедитесь, что поблизости отсутствуют источники открытого огня и искрообразования.

Порядок действий

Откройте капот и найдите предохранитель топливного насоса (обычно F3 в монтажном блоке). Извлеките его.
Запустите двигатель и дайте ему поработать до самостоятельной остановки (2-3 минуты). Это выработает бензин из топливной рампы.
Повторите попытку запуска 2-3 раза на 5-10 секунд для полного сброса остаточного давления.
Снимите минусовую клемму с аккумуляторной батареи для предотвращения случайного запуска насоса.
Подставьте емкость под топливный фильтр (расположен под днищем у задней балки). Ослабьте хомут и аккуратно отсоедините входной штуцер.
Дайте остаткам топлива стечь в подготовленную тару (до 100-200 мл).

Элемент	Расположение	Объем слива
Топливная рампа	Двигатель	~150 мл
Топливный фильтр	Под днищем	~50 мл
Трубки магистрали	От бака до мотора	~100 мл

При отсоединении трубок используйте ветошь для сбора капель. Категорически запрещено сливать топливо через штуцер рампы на инжекторе – это приводит к загрязнению впускного тракта. После завершения работ утилизируйте бензин согласно экологическим нормам.

Демонтаж старой трубки: последовательность действий

Перед началом работ обеспечьте противопожарную безопасность: исключите источники открытого огня, убедитесь в исправности вентиляции. Подготовьте ветошь для сбора пролитого топлива и защитные очки.

Сбросьте давление в топливной системе. Для этого на работающем двигателе извлеките реле бензонасоса (расположено в монтажном блоке салона) и дождитесь самостояственной остановки мотора. После этого проверните стартер на 2-3 секунды для полной разгерметизации магистрали.

Пошаговый процесс снятия

Отсоединение от топливной рампы:
- Надавите на фиксаторы быстросъёмного соединения
- Аккуратно стяните штуцер трубки с ниппеля рампы
Отсоединение от топливного фильтра:
- Ослабьте хомут крепления шланга к фильтру
- Сдвиньте шланг и отсоедините металлическую трубку
Снятие креплений:
- Открутите гайки крепежных скоб (2-3 точки вдоль лонжеронов)
- Извлеките пластиковые фиксаторы из кузовных отверстий
Извлечение трубки:
- Аккуратно вытяните конструкцию в сторону заднего моста
- Контролируйте положение остающихся резиновых топливопроводов

Визуально осмотрите посадочные места на рампе и фильтре. Убедитесь в отсутствии деформации резьбовых соединений и трещин в пластиковых фиксаторах перед установкой новой трубки.

Правила соединения топливных шлангов с трубкой

Качественное соединение топливных шлангов с трубкой обеспечивает герметичность топливной системы, предотвращая утечки горючего и попадание воздуха. Нарушение правил монтажа может привести к снижению давления в системе, перебоям в работе двигателя и даже возникновению пожара.

Перед началом работ убедитесь в чистоте соединяемых элементов, отсутствии повреждений на шлангах и трубке, а также подготовьте необходимые инструменты (отвертки, ключи) и новые хомуты соответствующего размера. Обязательно снимите минусовую клемму аккумулятора для исключения искрообразования.

Этапы соединения

Сбросьте давление в топливной системе через специальный клапан или аккуратно ослабив соединение.
Ослабьте старые хомуты, отсоедините шланги от топливной трубки, избегая резких движений.
Очистите посадочные места на трубке и внутреннюю поверхность новых шлангов ветошью без ворса.
Наденьте шланги на трубку до упора, обеспечивая полный контакт по всей окружности.
Установите новые хомуты, разместив их строго на металлическом участке трубки (на расстоянии 3-5 мм от края шланга).
Равномерно затяните хомуты крестовой отверткой или торцевым ключом, избегая перекоса и чрезмерного усилия.

Критерии правильного соединения:

Шланг плотно обжимает трубку без зазоров и перекосов
Хомут расположен параллельно срезу шланга без перекручивания ленты
Отсутствие видимых деформаций резины в месте соединения

Распространенные ошибки и риски:

Ошибка	Последствие
Использование старых хомутов	Ослабление фиксации, утечка топлива
Неполная посадка шланга	Срыв соединения под давлением
Перетяжка хомута	Разрушение резины, трещины
Загрязнение стыка	Нарушение герметичности

После монтажа подключите аккумулятор, запустите двигатель и визуально проверьте соединение на отсутствие подтеканий топлива при рабочем давлении в системе. Особое внимание уделите зоне под хомутами и изгибам шлангов.

Установка новой трубки с фиксацией штатных креплений

Подготовьте новую топливную трубку ВАЗ-2110, убедившись в отсутствии деформаций и соответствии модели. Очистите посадочные места штатных креплений на кузове и двигателе от грязи, остатков резиновых демпферов или коррозии. Проверьте целостность резиновых хомутов и металлических скоб – при износе замените их.

Проложите трубку строго по заводской трассе, избегая перегибов и контакта с подвижными элементами. Наденьте топливные шланги на штуцеры с заходом минимум 50 мм, зафиксируйте их новыми хомутами типа "червяк". Контролируйте отсутствие перекручивания магистрали при соединении с топливной рампой и баком.

Фиксация креплений и проверка

Вставьте трубку в резиновые демпферы креплений, обеспечивая зазор 5-8 мм до ближайших деталей
Защелкните металлические скобы на кузовных кронштейнах до характерного щелчка
Проверьте отсутствие вибрации трубки при встряхивании рукой
Запустите двигатель, осмотрите соединения на предмет течи топлива
Резко нажмите на педаль газа 2-3 раза, контролируя стабильность работы мотора

Критические ошибки монтажа:

Перетяжка хомутов – ведет к деформации штуцеров
Соприкосновение с выпускным коллектором – риск оплавления
Натяжение трубки между креплениями – вызывает усталостные трещины

Проверка герметичности соединений после монтажа

После завершения установки топливной трубки ВАЗ-2110 критически важно проверить герметичность всех соединений. Утечка горючего создает пожароопасную ситуацию и приводит к нарушению работы двигателя. Контроль проводится визуально и с помощью системного тестирования под давлением.

Перед запуском двигателя убедитесь в отсутствии капель или мокрых пятен в зоне соединений штуцеров, топливного фильтра и форсунок. Запах бензина в моторном отсеке – явный признак негерметичности. Для точной диагностики выполните следующую последовательность действий:

Порядок проверки

Включите зажигание на 3-5 секунд без запуска мотора – топливный насос создаст давление в системе.
Осмотрите места соединений:
- Штуцеры трубок у топливной рампы и фильтра
- Уплотнения форсунок
- Участки замененных трубок и хомуты
Повторите цикл 2-3 раза, усиливая давление в системе.
При обнаружении протечек:
- Затяните крепежные гайки динамометрическим ключом (момент 15-20 Н·м)
- Замените поврежденные уплотнительные кольца
- Переустановите бракованные трубки

После устранения неполадок проведите повторный контроль. Только при отсутствии малейших следов топлива допускается запуск двигателя. На работающем моторе проверьте соединения повторно – вибрации могут выявить скрытые дефекты монтажа.

Особенности установки на двигателях с инжектором

Перед началом работ обязательно снимите давление в топливной системе: выключите зажигание, отсоедините минусовую клемму АКБ, найдите штуцер контроля давления на топливной рампе под капотом, накройте его ветошью и осторожно стравите остатки топлива через клапан штуцера. Убедитесь в отсутствии паров бензина в зоне ремонта – это критично для пожарной безопасности.

Используйте исключительно оригинальные топливные трубки ВАЗ-2110 с маркировкой "INJ" или аналогичные по характеристикам. Не допускается применение трубок от карбюраторных версий – они не рассчитаны на высокое давление инжекторной системы (3.8-4.0 Бар). Проверьте целостность защитной оболочки и фитингов: микротрещины или деформация концов трубок приведут к утечкам.

Ключевые этапы монтажа

Проложите трубку строго по заводской траектории, используя штатные кронштейны-фиксаторы. Не допускайте контакта с подвижными элементами двигателя или острыми кромками кузова.
Наденьте новые нейлоновые уплотнительные кольца на штуцеры топливного модуля и рампы, предварительно смочив их бензином. Затяжку гаек выполняйте динамометрическим ключом (момент 22-30 Н·м).

Контрольная точка	Параметр проверки
Соединения	Отсутствие перекосов и механических напряжений
Зазоры	Минимум 15 мм от вращающихся деталей

После установки подключите АКБ, включите зажигание на 5 секунд (без запуска ДВС) для создания давления в системе. Проверьте соединения на предмет утечек визуально и по запаху. Не используйте открытый огонь для диагностики! Заведите двигатель и повторно осмотрите трубку под нагрузкой – появление капель топлива требует немедленного отключения зажигания и перетяжки соединений.

Регулировка положения трубки относительно горячих деталей

Обеспечение корректного зазора между топливной трубкой и нагревающимися элементами двигателя критически важно для предотвращения перегрева топлива. Минимальное расстояние должно составлять 20-30 мм от выпускного коллектора, катализатора и головки блока цилиндров.

Неправильная регулировка приводит к вскипанию топлива в магистрали, образованию паровых пробок и нарушению работы двигателя. Контакт с раскалёнными поверхностями также создаёт риск возгорания и повреждения защитной оболочки трубки.

Порядок выполнения регулировки

Ослабьте крепёжные хомуты топливной трубки в моторном отсеке, сохраняя герметичность соединений
Аккуратно сместите трубку в нужном направлении, используя монтажную лопатку для временной фиксации положения
Проверьте зазоры во всех критических точках:
- От выпускного коллектора – не менее 30 мм
- От экрана катализатора – не менее 25 мм
- От корпуса ГБЦ – не менее 20 мм
Зафиксируйте трубку в оптимальном положении, затягивая хомуты крестообразно с моментом 7-9 Н·м

После установки запустите двигатель и проверьте отсутствие вибрационного контакта при разных режимах работы. Особое внимание уделите участку возле правого брызговика двигателя – распространённая точка нештатного соприкосновения.

Проверка работоспособности системы после замены топливной трубки

После установки новой топливной трубки выполните комплексную проверку герметичности соединений и функциональности системы. Убедитесь в отсутствии утечек топлива при разных режимах работы двигателя, что критически важно для пожарной безопасности и стабильной работы автомобиля.

Контролируйте параметры работы двигателя на холостом ходу и под нагрузкой, обращая внимание на возможные отклонения от нормальных показателей. Проверка должна охватывать как визуальный осмотр, так и тестовые заезды для выявления скрытых неисправностей.

Порядок выполнения проверочных операций

Визуальный контроль герметичности
- Осмотрите места соединений трубки с топливной рампой и баком при работающем двигателе
- Проверьте отсутствие капель топлива и характерных подтёков на стыках
- Убедитесь в отсутствии резкого запаха бензина в подкапотном пространстве
Проверка работы двигателя
- Запустите двигатель и проконтролируйте стабильность холостых оборотов
- Резко нажмите педаль акселератора - реакция должна быть мгновенной без провалов
- Прослушайте работу топливного насоса на предмет посторонних шумов
Диагностика давления в системе
- Подключите манометр к штуцеру топливной рампы (при наличии оборудования)
- Сравните показатели давления на холостом ходу с нормой для ВАЗ-2110 (3.0-3.5 бар)
Тест-драйв автомобиля
- Совершите пробную поездку продолжительностью 10-15 минут
- Проверьте реакцию авто при разгоне, движении накатом и торможении
- Контролируйте отсутствие рывков, потери мощности и запаха топлива в салоне

После завершения тест-драйва повторно осмотрите зону установки трубки на предмет появления утечек. При обнаружении дефектов или нештатной работы двигателя немедленно заглушите мотор и устраните неисправности перед дальнейшей эксплуатацией автомобиля.

Симптом	Действие
Капли топлива на трубке/соединениях	Срочная замена трубки или уплотнителей
Затравление резиновых участков	Проверка целостности, замена при утрате эластичности
Деформация (сплющивание)	Немедленная замена

Список источников

При подготовке материалов о топливных трубках ВАЗ-2110 использовались технические документы и проверенные экспертные ресурсы. Основное внимание уделялось спецификациям производителя и практическим руководствам по ремонту.

Ниже представлены ключевые источники, содержащие актуальную информацию по конструкции, диагностике и монтажу топливной системы. Данные сверялись с официальными техническими регламентами и пособиями для автосервисов.

Основные источники информации

Руководство по ремонту ВАЗ-2110 издательства "Легион-Автодата". Раздел "Топливная система: устройство и обслуживание".
Официальные технические условия АО "АВТОВАЗ": ТУ 37.003.020-89 "Трубки топливные" (актуальная редакция).
Практическое пособие "Топливные системы инжекторных автомобилей" (Г.М. Кисуленко, изд. "За рулём"). Глава 4.
Сборник ГОСТ Р 53605-2009 "Трубки напорные резинотканевые для систем питания". Параграфы 5.2-5.4.
Видеоархив учебных материалов технического центра "ЛАДА-Сервис": модуль "Замена элементов топливопровода".
Экспертные отчеты журнала "АвтоМеханик": тематический выпуск №7(142) "Диагностика утечек топлива".
