Топливный фильтр Тойота Королла - конструкция и замена

Статья обновлена: 18.08.2025

Топливный фильтр – критически важный компонент системы питания двигателя в Toyota Corolla. Он защищает форсунки и топливную аппаратуру от загрязнений, обеспечивая стабильную работу мотора.

В современных поколениях Короллы фильтр тонкой очистки обычно интегрирован в топливный модуль бака. Конструкция включает фильтрующий элемент из специальной бумаги или синтетического материала, задерживающего частицы размером до 10 микрон.

Своевременная замена фильтра предотвращает падение мощности, рывки при разгоне и повышенный расход топлива. Производитель рекомендует менять элемент каждые 40 000 км, но в условиях России интервал лучше сократить до 20 000–30 000 км из-за качества горючего.

Назначение топливного фильтра в двигателе Toyota Corolla

Топливный фильтр в Toyota Corolla выполняет критическую функцию механической очистки горючего перед его подачей в двигатель. Он задерживает твердые частицы (пыль, ржавчину, песок, смолистые отложения), присутствующие в топливном баке или возникающие при коррозии топливопроводов.

Фильтрация предотвращает попадание абразивных примесей в топливную рампу, форсунки и камеру сгорания. Это защищает прецизионные элементы системы впрыска от износа, закоксовывания и заклинивания, обеспечивая стабильную работу инжекторов и точное дозирование топлива.

Ключевые последствия загрязнения фильтра

Снижение мощности: Затрудненная подача топлива нарушает оптимальное соотношение "воздух-топливо".
Провалы при разгоне: Двигатель не получает необходимый объем горючего под нагрузкой.
Неустойчивый холостой ход: Недостаток топлива вызывает вибрации и риск остановки мотора.
Повышенный расход: ЭБУ компенсирует нехватку топлива увеличением времени впрыска.
Преждевременный износ ТНВД и форсунок: Абразивные частицы повреждают плунжерные пары насоса и распылители.

В моделях Corolla с бензиновыми двигателями фильтр обычно интегрирован в топливный модуль бака и рассчитан на весь срок службы*, тогда как в дизельных версиях используется отдельный сменный элемент из-за повышенных требований к чистоте солярки.

* Несмотря на заявленный ресурс, практика показывает необходимость проверки при симптомах загрязнения топливной системы.

Конструкция штатного топливного фильтра разных поколений

На ранних поколениях Toyota Corolla (E80, E90, E100) применялись отдельные разборные металлические фильтры картриджного типа. Они состояли из стального корпуса со штуцерами входа/выхода, внутри которого размещался сменный фильтрующий элемент из целлюлозы или синтетического волокна. Фильтры крепились в подкапотном пространстве или под днищем на хомутах, имели прозрачный отстойник для визуального контроля загрязнений.

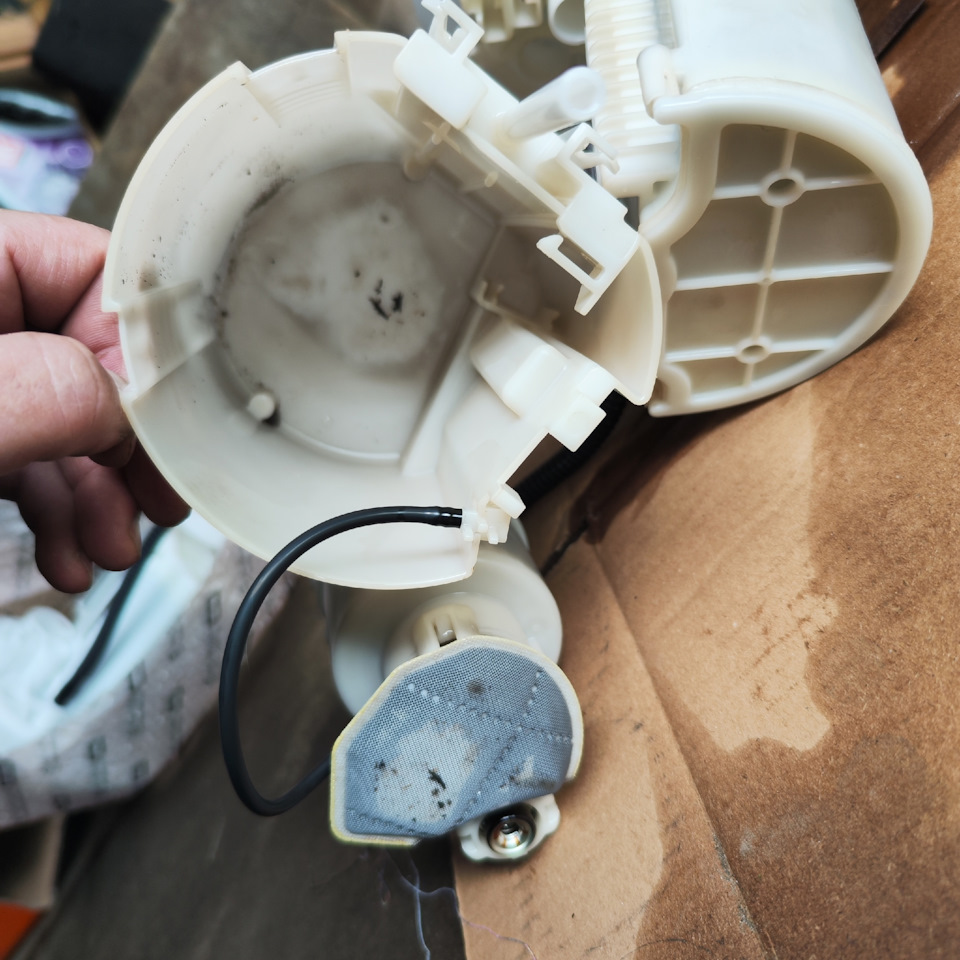

С поколения E120 (2000-2006 гг.) начался переход к необслуживаемой конструкции. Фильтр интегрировали в топливный модуль бака, выполнив его в виде монолитного пластикового блока с мелкопористым синтетическим фильтрующим материалом. На моделях E150-E170 и E210 фильтр окончательно стал неразборным компонентом насосного модуля, где бумажный или полимерный фильтрующий элемент запечатан в пластиковый корпус без возможности замены отдельно от насоса.

Сравнение по поколениям

Поколение	Тип конструкции	Материал фильтра	Расположение
E80-E100 (до 2000)	Разборный металлический корпус	Целлюлозный картридж	Под капотом/под днищем
E120-E140 (2000-2013)	Интегрированный в модуль	Синтетическое волокно	Топливный бак
E150-E210 (2013-н.в.)	Неразборный блок с насосом	Многослойный полимер	Топливный бак

Ключевые изменения коснулись степени фильтрации: если на E100 размер ячеек составлял 10-20 микрон, то в модульных версиях E210 применяются элементы с пористостью 5-7 микрон для защиты современных систем непосредственного впрыска. Все современные фильтры оснащаются клапаном избыточного давления и антидренажным механизмом для предотвращения потери давления в рампе.

Точное расположение топливного фильтра

В большинстве поколений Toyota Corolla (особенно выпущенных до середины 2000-х годов) топливный фильтр располагается в моторном отсеке. Он закреплен на левой стороне брандмауэра (перегородки между салоном и двигателем), вблизи главного тормозного цилиндра. Фильтр вмонтирован в топливную магистраль между баком и двигателем.

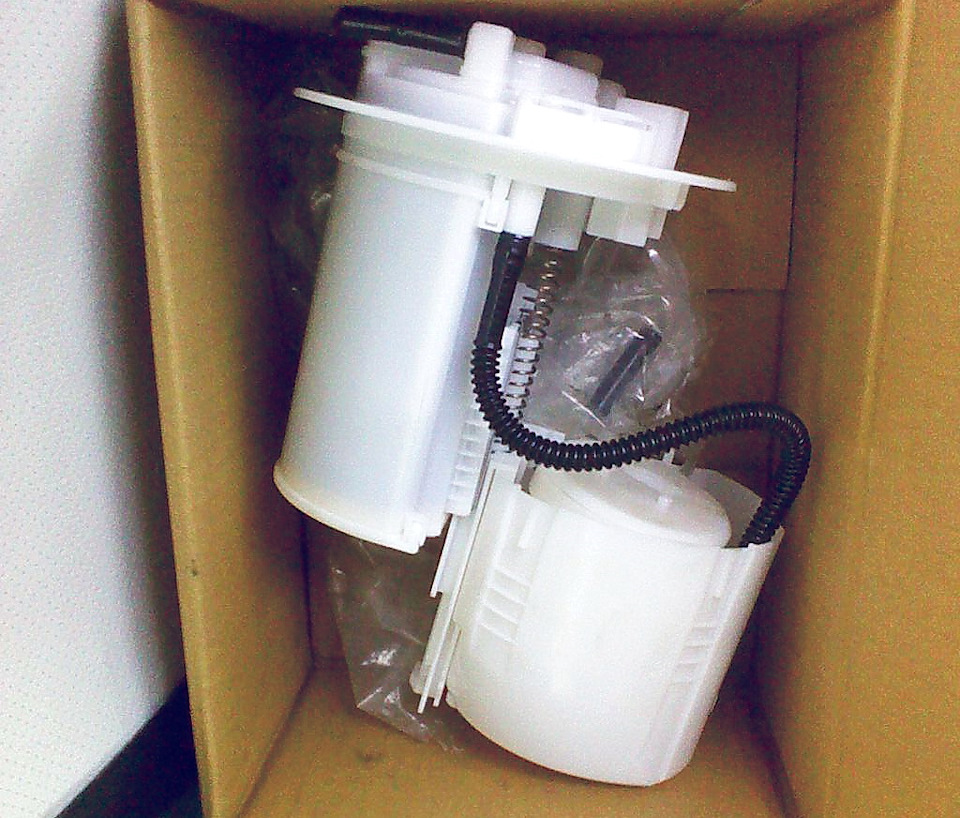

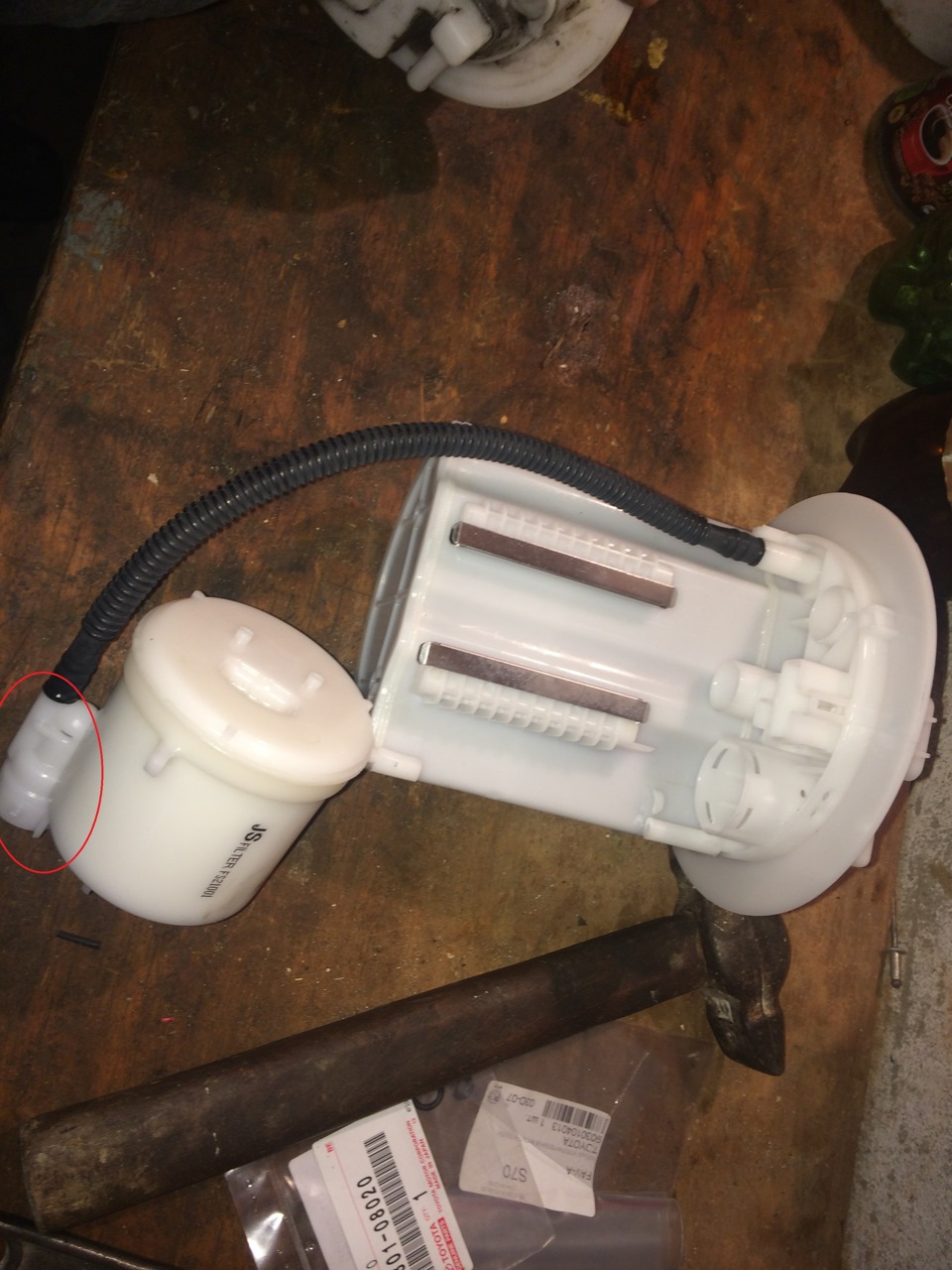

В более новых моделях Corolla (примерно с 2008 года и позднее) конструкция изменена: фильтр интегрирован в топливный модуль, который находится внутри топливного бака. Он объединен с топливным насосом и регулятором давления, что исключает его отдельное сервисное обслуживание без разборки бака.

Сравнение расположения по поколениям

Поколение Corolla	Расположение фильтра	Особенности доступа
До 2008 г. (E110, E120, E140)	Под капотом на брандмауэре	Отдельный элемент, замена без подъема авто
После 2008 г. (E150, E170, E210)	Внутри топливного бака	Часть модуля насоса, доступ через лючок под задним сиденьем

Важные детали для старых моделей:

Фильтр цилиндрической формы с металлическим корпусом
Подключен к топливопроводам через быстроразъемные соединения
Крепится к кузову кронштейном на 10-мм болт

Необходимые инструменты для самостоятельной замены

Сбор требуемых приспособлений перед началом работ исключит простои и обеспечит безопасность процесса. Отсутствие даже одного ключа может сделать замену невозможной без посещения магазина.

Ориентируйтесь на конкретную модель и поколение Corolla, так как расположение фильтра (в моторном отсеке/под днищем/в баке) влияет на комплектацию. Для доступа к поддонным элементам потребуется эстакада или яма.

Основной набор инструментов

Торцевые головки на 10 мм, 12 мм и 14 мм с трещоткой или воротком
Плоская и крестовая отвертки (для фиксаторов и кожухов)
Пассатижи (желательно с тонкими губками)
Спецключ для топливных трубок (размер зависит от поколения авто)
Чистая ветошь и ёмкость для слива остатков бензина

Дополнительные материалы

Новый топливный фильтр (оригинальный номер 23300-XXXXX или аналог)
Защитные очки и резиновые перчатки
WD-40 для обработки закисших соединений
Медные шайбы для топливной магистрали (при замене на дизельных версиях)

Элемент	Назначение	Важно
Ключ для трубок	Безопасное отсоединение топливопроводов	Обязателен для пластиковых фиксаторов
Контейнер для бензина	Сбор горючего при демонтаже	Предотвращает возгорание и загрязнения

Меры безопасности при работе с топливной магистралью

Топливная система находится под остаточным давлением даже после выключения двигателя. Несоблюдение правил безопасности при разборке может привести к выбросу горючего под высоким давлением, воспламенению паров бензина или химическим ожогам кожи.

Обязательно отсоедините отрицательную клемму аккумулятора перед началом работ для предотвращения искрообразования. Убедитесь в наличии огнетушителя класса В (для жидких горючих веществ) в непосредственной близости от рабочей зоны.

Сброс давления в системе: Извлеките предохранитель топливного насоса. Запустите двигатель и дайте ему заглохнуть естественным путём. Проверните стартером 3-5 секунд для полного удаления остаточного давления.
Защита от статического электричества: Наденьте хлопчатобумажную одежду, прикоснитесь к металлической части кузова перед вскрытием магистрали. Используйте инструмент с изолированными рукоятками.
Защита органов дыхания и кожи: Работайте в проветриваемом помещении. Используйте химически стойкие нитриловые перчатки и защитные очки. Избегайте контакта топлива с открытыми участками кожи.
Обработка соединений: Перед отсоединением топливных трубок тщательно очистите их от загрязнений. Закройте открытые концы магистрали и штуцеры фильтра пластиковыми заглушками сразу после демонтажа.
Контроль утечек после сборки: Перед запуском двигателя проверьте герметичность соединений визуально. Наденьте клемму аккумулятора, включите зажигание на 5 секунд (без запуска) для создания давления. Повторно осмотрите все точки подключения фильтра.

Снятие старых креплений и демонтаж отработавшего фильтра

Ослабьте ключом на 10 мм гайки металлических хомутов, фиксирующих топливные шланги с обеих сторон фильтра. Сдвиньте хомуты по шлангам на 3–4 см для освобождения патрубков, избегая перегибов трубок. При наличии пластиковых клипс-фиксаторов аккуратно отожмите их тонкой отверткой в направлении, указанном стрелкой на корпусе клипсы.

Сожмите пальцами пластмассовые фиксаторы быстросъёмных шлангов (если установлены), одновременно потянув на себя штуцер для отсоединения. Подставьте ветошь под место соединения – возможны остатки топлива в магистрали. Прикипевшие шланги обработайте проникающей смазкой WD-40, выждав 5 минут перед повторной попыткой демонтажа.

Порядок извлечения отработавшего фильтра

Освободите корпус фильтра от крепежной скобы: открутите болт М8 головкой на 12 мм или снимите пружинный фиксатор (зависит от модификации).
Покачивайте фильтр из стороны в сторону, преодолевая сопротивление уплотнительных колец. Не применяйте чрезмерное усилие во избежание повреждения топливных трубок.
При коррозии монтажного кронштейна:

Обработайте зону крепления преобразователем ржавчины
Легкими ударами киянки через деревянную проставку расшатайте фильтр в посадочном месте

Извлеките элемент вместе с резиновыми демпферами – при их разрушении замените новыми во избежание вибраций.

Важно: Закройте ветошью открытые топливные магистрали для защиты системы от пыли и мусора. Сравните геометрию старого и нового фильтра – неправильная установка вызовет перебои подачи топлива.

Правила установки нового фильтра с учетом направления потока

Перед монтажом тщательно осмотрите новый фильтр на предмет маркировки потока. На корпусе всегда нанесена стрелка или надпись (например, "IN", "FLOW", "OUT"), указывающая направление движения топлива. Стрелка должна соответствовать вектору подачи топлива от бака к двигателю.

Никогда не устанавливайте фильтр "наугад" – обратная ориентация критично нарушит пропускную способность и систему очистки. Если маркировка отсутствует или стерта, сверьтесь с технической документацией конкретной модели Короллы перед установкой.

Ключевые этапы монтажа

Последовательность действий:

Сопоставьте расположение штатных топливопроводов: линия от бака подключается к входному штуцеру фильтра (по направлению стрелки), линия к двигателю – к выходному.
При соединении быстросъемных фиксаторов услышите четкий щелчок – это подтвердит надежную посадку. Проверьте отсутствие перегибов шлангов.
После установки запустите двигатель и внимательно осмотрите область фильтра на предмет протечек топлива под давлением. Даже минимальное подкапывание недопустимо.

Таблица частых ошибок

Ошибка	Последствие
Игнорирование стрелки потока	Резкое падение давления топлива, перебои в работе двигателя, преждевременный выход фильтра из строя
Неполная фиксация шлангов	Утечка горючего, запах бензина, риск возгорания
Перекручивание топливных магистралей	Снижение пропускной способности, обеднение топливной смеси

Проверка соединений на герметичность после сборки

После установки нового топливного фильтра на Toyota Corolla критически важно убедиться в герметичности всех соединений топливной магистрали. Утечка горючего создает прямую пожарную опасность и может привести к нестабильной работе двигателя, падению давления в системе и повышенному расходу топлива. Проверка выполняется визуально и с помощью запуска двигателя.

Начинайте осмотр при выключенном двигателе и холодной топливной системе. Внимательно обследуйте места соединений фильтра с топливопроводами (входной и выходной штуцеры), а также точки крепления хомутов и уплотнительных колец. Ищите капли топлива или явные следы просачивания. После визуального контроля переходите к проверке под давлением.

Этапы проверки под давлением

Запустите двигатель и дайте ему поработать на холостом ходу 2-3 минуты.
Плавно повысьте обороты до 2000-2500 об/мин, удерживая педаль акселератора 10-15 секунд.
Тщательно осмотрите область вокруг фильтра и соединений при работающем двигателе. Используйте фонарик для лучшей видимости.
Проверьте повторно после остановки двигателя – давление в системе сохраняется некоторое время.

Обнаружив утечку (даже незначительную):

Немедленно заглушите двигатель.
Аккуратно подтяните крепежные гайки/хомут соединения (избегайте перетяжки).
Повторите проверку. Если утечка сохраняется – замените уплотнительное кольцо или поврежденную трубку.
