Тракторная фара - надежный свет в пути

Статья обновлена: 18.08.2025

Ночная пахота, осенний сев или срочная перевозка урожая в предрассветных сумерках – безопасность и эффективность этих работ напрямую зависят от надежного источника света.

Тракторная фара перестала быть простым дополнением, превратившись в критически важный элемент сельскохозяйственной техники.

Ее свет прорезает тьму полей, обеспечивая машинисту четкую видимость, предотвращая аварии и гарантируя непрерывность полевых операций независимо от времени суток.

Требования ГОСТ к световым приборам сельхозтехники

ГОСТ Р 41.48-2004 устанавливает ключевые параметры для светосигнальных устройств тракторов и сельхозмашин. Документ регламентирует цвет излучения, углы видимости, минимальную интенсивность света и устойчивость к внешним воздействиям. Для фар ближнего/дальнего света обязательна сертификация соответствия, подтверждаемая маркировкой международного утверждения (круг с буквой "Е" и цифрой кода страны).

Требования включают обязательное наличие омывателя и корректора угла наклона фар для техники категорий Т и С (колесные тракторы/самоходные машины). Отклонение светового пучка по вертикали не должно превышать ±0,2% при нагрузке, а корректор обязан компенсировать изменение положения на ±3%. Допустимая вибрация световых приборов – до 50 Гц при амплитуде 0,5 мм.

Ключевые параметры фар

Светораспределение: асимметричный луч с четкой светотеневой границей для ближнего света
Цветовая температура: белый или селективно-желтый свет (не более 4300К для ксенона)
Энергопотребление: не более 75 Вт на фару для галогенных ламп

Показатель	Требование ГОСТ
Дальность освещения	Не менее 100 м (дальний свет)
Пылевлагозащита	Класс IP5K4 (пылеструйная камера)
Ударопрочность	Выдерживание падения с 1 м на бетон

Эксплуатационные испытания включают циклические тесты на термостойкость (-40°C...+80°C) и воздействие химикатов (топливо, масла, удобрения). Для работы в ночное время фары должны обеспечивать равномерную освещенность 15 люкс на расстоянии 10 м без слепящего эффекта. Габаритные огни обязаны сохранять видимость при перегорании основной нити накаливания.

Сравнение галогенных и светодиодных моделей: плюсы и минусы

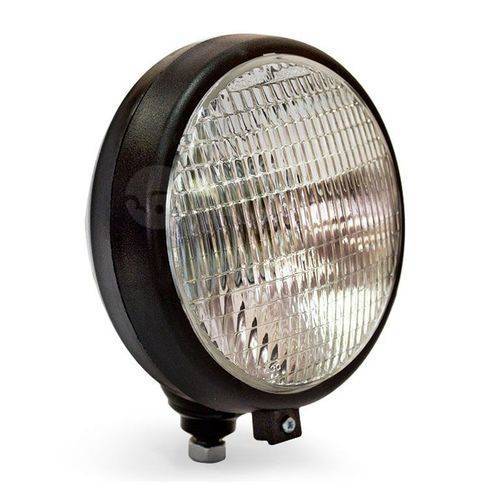

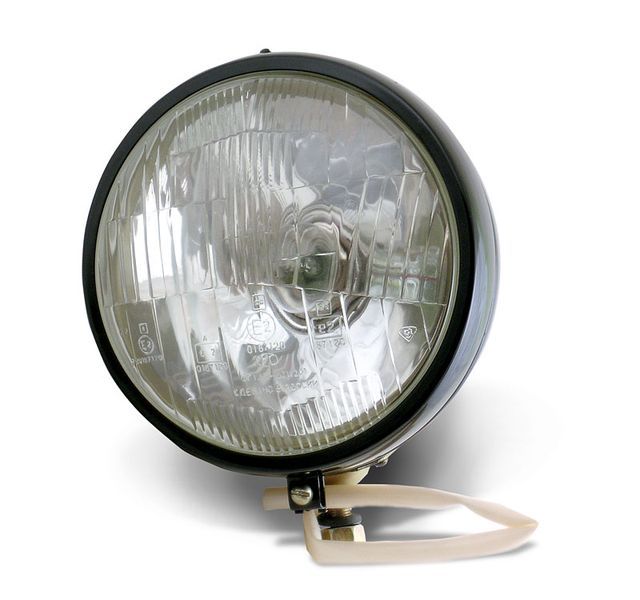

Галогенные фары традиционно используются в сельхозтехнике благодаря простоте конструкции и низкой стоимости. Они обеспечивают приемлемое освещение, но имеют ограничения по эффективности и долговечности. Принцип работы основан на нагреве вольфрамовой нити в газовой среде.

Светодиодные аналоги представляют современную технологию, где свет генерируется полупроводниковыми элементами. Они активно вытесняют галогенные решения в тракторной технике, предлагая принципиально иные эксплуатационные характеристики.

Ключевые отличия технологий

Критерий	Галогенные	Светодиодные
Энергопотребление	Высокое (55-100 Вт на лампу)	Низкое (10-30 Вт при аналогичной яркости)
Срок службы	500-1 000 часов	25 000-50 000 часов
Устойчивость к вибрациям	Низкая (хрупкая нить накаливания)	Высокая (отсутствие чувствительных элементов)
Качество освещения	Теплый свет (3000K), рассеянный пучок	Холодный белый свет (5000-6000K), четкая фокусировка
Рабочая температура	Сильный нагрев корпуса (риск оплавления снега/грязи)	Минимальный нагрев (требуют защиты от перегрева с обратной стороны)
Цена	Низкая (замена лампы от 100 руб.)	Высокая (блок от 1 500 руб.)

Дополнительные преимущества светодиодов:

Мгновенное включение на полную яркость
Возможность создания несимметричного светового пучка
Устойчивость к перепадам напряжения

Недостатки светодиодных моделей:

Чувствительность к качеству стабилизации напряжения
Деградация кристаллов при перегреве
Сложность ремонта (требуется замена всего модуля)

Как мощность фары влияет на энергопотребление трактора

Мощность фары напрямую определяет количество электроэнергии, потребляемой из бортовой сети трактора. Чем выше мощность светового прибора (измеряемая в ваттах), тем больший ток требуется для его работы. Этот ток поступает от генератора, который приводится в действие двигателем через ременную передачу.

Повышенная нагрузка на генератор увеличивает механическое сопротивление его вращению. Для компенсации этой нагрузки двигателю необходимо сжигать больше топлива, чтобы сохранить номинальные обороты. Таким образом, каждая дополнительная единица мощности фары создает цепочку энергозатрат: электрическая система → генератор → двигатель → топливный бак.

Факторы взаимосвязи

Линейная зависимость: Фара на 100 Вт потребляет в 2 раза больше энергии, чем модель на 50 Вт при одинаковом времени работы.
КПД генератора: Потери при преобразовании механической энергии в электрическую составляют 15-30%, что усиливает нагрузку на двигатель.
Кумулятивный эффект: Одновременная работа нескольких мощных фар (передних, задних, рабочих) суммирует их энергопотребление.

Мощность фары (Вт)	Доп. нагрузка на двигатель*	Примерный расход топлива/час**
55 (галоген)	0.8-1.2 л.с.	0.15-0.2 л
100 (галоген)	1.5-2.2 л.с.	0.3-0.4 л
30 (LED)	0.4-0.6 л.с.	0.08-0.1 л

*При номинальном напряжении 12В
**Для дизельного трактора 80-100 л.с., данные ориентировочные

Современные светодиодные решения демонстрируют эффективность: при световом потоке, сопоставимом с галогенными лампами 100 Вт, они потребляют 25-40 Вт. Это снижает нагрузку на генератор на 60-75% и минимизирует влияние на расход топлива. Однако при модернизации освещения необходимо учитывать совместимость с регулятором напряжения и параметрами штатной электропроводки.

Коррозионная стойкость: выбор материалов для агрессивных сред

Эксплуатация тракторных фар происходит в условиях повышенной влажности, контакта с химическими реагентами (удобрения, пестициды), абразивного воздействия почвы и температурных перепадов. Коррозия металлических компонентов корпуса, крепежа и отражателя приводит к потере герметичности, помутнению оптики, механическому разрушению деталей и полному выходу узла из строя. Неправильный выбор материала усугубляет эти процессы, сокращая срок службы светотехники.

Ключевыми критериями при подборе материалов являются химическая инертность к сельскохозяйственным реагентам, стойкость к электрохимической коррозии, механическая прочность и технологичность обработки. Для критических элементов (корпус, кронштейны) предпочтение отдаётся неорганическим покрытиям или специализированным сплавам, в то время как полимеры применяются для изоляторов и уплотнений.

Материалы и технологии защиты

Металлические компоненты:

Алюминиевые сплавы серии АМг (магниево-марганцевые) с анодным оксидированием или порошковыми полимерными покрытиями.
Нержавеющие стали AISI 316L (с молибденом) для крепежа и ответственных деталей.
Термодиффузионное цинкование (ТДЦ) стальных элементов для защиты кромок и сварных швов.

Полимерные решения:

Технические термопласты: стеклонаполненный полиамид (PA6-GF30) для корпусов.
Реактопласты: литьевой полиуретан для амортизирующих вставок.
Фторопласты (PTFE) для уплотнительных колец.

Материал	Среда применения	Предельная стойкость
PA6-GF30	Умеренные кислоты/щёлочи	До 5 лет
АМг5 с анодным слоем	Солевой туман, влага	10+ лет
AISI 316L	Азотные удобрения	15+ лет

Оптическая система фар: рефлекторы против линз

Рефлекторные системы используют параболическое или свободное формование отражающей поверхности для фокусировки света. Световой поток от лампы отражается рефлектором, формируя пучок без дополнительных оптических элементов. Такая конструкция традиционна для тракторных фар благодаря простоте и устойчивости к вибрациям. Качество светораспределения сильно зависит от точности геометрии отражателя и позиционирования нити накала.

Линзованные системы (прожекторного типа) применяют эллипсоидный рефлектор и собирающую линзу. Рефлектор концентрирует свет во втором фокусе, после чего линза проецирует его на дорогу. Это позволяет создавать более четкую светотеневую границу и повышает КПД системы. Для тракторов ключевое преимущество – возможность формирования асимметричного пучка с усиленным освещением обочины без ослепления встречных машин.

Сравнительные характеристики

Параметр	Рефлектор	Линза
Точность пучка	Средняя, возможны засветы	Высокая, резкая граница
Эффективность	45-55%	До 70%
Устойчивость к грязи	Лучше (защита рассеивателем)	Хуже (загрязнение линзы критично)
Адаптация под LED	Сложная (требует перепроектировки)	Проще (точечный источник)

При выборе для трактора учитывают:

Рефлекторы – надежны в условиях тряски, дешевле, но требуют частой регулировки
Линзы – обеспечивают точное освещение рабочей зоны (плуг, борона), энергоэффективны с LED, но чувствительны к повреждениям

Современные решения часто комбинируют технологии: линзованный модуль для ближнего света + рефлекторный для дальнего. При работе с навесным оборудованием критично наличие автоматического корректора угла наклона в линзованных фарах.

Расчет необходимой яркости для ночной полевой работы

Основной критерий – обеспечение безопасной скорости движения при полной остановке в пределах видимой зоны. Для тракторных агрегатов, работающих на скоростях 8-12 км/ч, минимальная дистанция обнаружения препятствий должна составлять 25-40 метров. Яркость измеряется в люменах (лм) и коррелирует с освещенностью рабочей зоны в люксах (лк).

Требуемая освещенность поля перед техникой варьируется от 10 лк для простых грунтовых дорог до 50 лк при работе с культивацией на неровном рельефе. На значение напрямую влияют: отражающая способность почвы (30% для чернозема, 5% для свежей пашни), атмосферные осадки, высота установки фары и угол наклона луча.

Факторы для точного расчета

Формула минимального светового потока: Φ = E × S / K_п, где:

Φ – необходимый световой поток (лм)
E – требуемая освещенность (лк)
S – площадь освещаемой зоны (м²)
K_п – коэффициент потерь света (0.5-0.7 для пыли/влаги)

Пример расчета для зоны 15×5 м при E=30 лк:

S = 15 × 5 = 75 м²
K_п = 0.6 (умеренная запыленность)
Φ = 30 × 75 / 0.6 = 3750 лм

Тип работы	Рекомендуемая освещенность (лк)	Типовая мощность фары
Транспортировка грузов	10-20	LED 20W (2000 лм)
Вспашка/боронование	25-35	LED 30W (3500 лм)
Посев/уборка	35-50	LED 50W (6000 лм)

Важно! Добавьте 25% резерва яркости для компенсации деградации диодов и загрязнения оптики. Для длинных агрегатов (сеялки, бункеры) обязательна установка дополнительных фар на крайних секциях для устранения теневых зон.

Защита от вибрации: секреты надежного крепления

Вибрация от двигателя и движения по бездорожью – главный враг долговечности тракторной фары. Без эффективной защиты постоянные колебания разрушают контакты, расшатывают крепеж и приводят к быстрому выходу лампы или корпуса из строя. Простое жесткое крепление усугубляет проблему, передавая ударные нагрузки напрямую на хрупкие элементы оптики.

Ключ к надежности – использование демпфирующих элементов, поглощающих энергию вибрации. Резиновые втулки или прокладки, установленные между кронштейном фары и точкой крепления на технике, играют роль буфера. Они гасят высокочастотные колебания, не позволяя им достигать корпуса фары, и частично компенсируют ударные нагрузки от кочек и неровностей.

Критически важные элементы виброзащиты

Материал демпфера: Морозостойкая резина или специализированные полимеры (EPDM, силикон), сохраняющие эластичность при экстремальных температурах и не дубеющие со временем.
Конструкция крепежного узла: Использование сквозных болтов с широкими шайбами и контргайками через резиновые втулки, обеспечивающие плотную фиксацию без "зажатости", позволяющую демпферу работать.
Дополнительная стабилизация: Защитные хомуты или гибкие тяги, предотвращающие раскачивание фары на демпферах при сильной тряске, но не препятствующие их сжатию/растяжению.

Регулярная проверка состояния демпфирующих элементов – обязательная часть обслуживания. Трещины, утрата эластичности или деформация резины требуют немедленной замены. Затяжку крепежа проводят с усилием, рекомендованным производителем – перетяжка "намертво" блокирует работу демпфера.

Тип демпфера	Преимущества	Особенности монтажа
Цилиндрические втулки	Простота установки, равномерное распределение нагрузки	Требуют точного подбора диаметра болта и отверстия
Конические (тарельчатые) шайбы	Эффективны против осевых ударов, самоподжим	Обязательны широкие опорные шайбы
Резиновые блоки с металл. вставкой	Максимальное поглощение, защита от перекоса	Нуждаются в точной геометрии посадочного места

Комбинирование разных типов демпферов (например, втулки на основном креплении + гибкая тяга-стабилизатор) часто дает наилучший результат. Главное – обеспечить фаре ограниченную подвижность относительно рамы или капота, чтобы вибрация гасилась, а не передавалась. Правильно реализованная виброзащита кратно увеличивает ресурс фары и стабильность светового потока.

Монтируемые на крыше и передней навеске: сравнительный анализ

Расположение фар на крыше кабины обеспечивает максимально высокую точку освещения, минимизируя тени от навесного оборудования. Световой поток направляется поверх ковшей, плугов или борон, создавая равномерное освещение рабочей зоны на расстоянии 15-20 метров. Это особенно эффективно при работе с габаритными орудиями, где нижние фары частично перекрываются техникой.

Крепление на передней навеске (раме или защитном бампере) приближает источник света к земле, улучшая детализацию рельефа вблизи трактора (5-7 метров). Однако такое размещение подвержено загрязнению от колесной грязи и требует частой очистки. Вибрация от навески также сокращает срок службы ламп и отражателей по сравнению с крышным монтажом.

Ключевые различия в эксплуатации

Критерий	Крышное крепление	Передняя навеска
Устойчивость к вибрациям	Высокая (жесткое крепление к каркасу кабины)	Средняя (передает вибрацию от орудий)
Загрязнение оптики	Минимальное	Критичное (требует ежесменной очистки)
Риск механических повреждений	Низкий	Высокий (камни, ветки, случайные удары)
Эффективность при работе с навесным оборудованием	Оптимальная (освещение поверх орудий)	Ограниченная (частичное перекрытие светового потока)

Дополнительные аспекты: Крышные фары создают слепящий эффект при подъеме на склон из-за угла наклона, что требует установки корректоров. Навесное крепление обеспечивает лучшую видимость борозд при пахоте, но требует дублирующих фар на крыше для комплексного освещения.

Рекомендация: Для универсальных работ предпочтительна комбинация обоих типов. Верхние фары – основной дальний свет (до 30 м), нижние – ближняя зона (10-15 м) с акцентом на детализацию поверхности.

Влагозащита по стандарту IP: расшифровка маркировки

Стандарт IP (Ingress Protection) классифицирует степень защиты корпуса оборудования от проникновения твёрдых частиц и влаги. Для тракторных фар, работающих в условиях грязи, пыли и осадков, этот параметр критичен. Маркировка состоит из букв "IP" и двух цифр, где первая указывает на защиту от твёрдых тел, а вторая – от воды.

Вторая цифра кода определяет устойчивость к влаге. Для сельхозтехники минимально допустимым считается IPX4 (защита от брызг со всех направлений), но оптимальными являются IPX6 (стойкость к сильным струям воды) или IPX7 (возможность кратковременного погружения). Выбор зависит от условий эксплуатации: пересечённая местность, мойка техники или работа в дождь требуют разных уровней защиты.

Расшифровка индекса влагозащиты

Цифра	Защита от воды	Применимость для фар
0	Отсутствует	Недопустимо
4	Брызги со всех сторон	Минимальный уровень
5	Струи воды (6.3 мм)	Базовый стандарт
6	Мощные струи (12.5 мм)	Рекомендуется для сельхозтехники
7	Погружение до 1м (30 мин)	Для экстремальных условий
8	Длительное погружение	Спецтехника

При выборе фары обращайте внимание на комбинированную маркировку. Например, IP65 означает полную защиту от пыли (6) и стойкость к струям воды (5). Для тракторов предпочтительны решения с маркировкой IP66/IP67, гарантирующие работоспособность в условиях:

Мойки под высоким давлением
Ливневых дождей
Преодоления водных преград

Важно: Уровень защиты должен подтверждаться протоколами испытаний. Герметичность соединений и качество уплотнителей напрямую влияют на соответствие заявленному классу IP.

Регулировка угла наклона для точного освещения борозды

Правильная настройка угла наклона фары обеспечивает центрацию светового пучка на рабочей зоне перед трактором. Неверный угол приводит к образованию теневых участков либо ослеплению оператора отраженным светом.

Корректировка выполняется при помощи регулировочных винтов на кронштейне крепления. Ослабьте контргайки, затем изменяйте положение фары в вертикальной плоскости, проверяя результат на реальной поверхности.

Ключевые этапы регулировки

Установите трактор на ровную площадку с имитацией борозды (доска/валик земли)
Включите ближний свет на малых оборотах двигателя
Добейтесь совпадения световой границы с линией искусственной борозды
Зафиксируйте винты при оптимальном положении без перекоса

Контрольные параметры:

Высота установки фары	Оптимальный угол
0.8-1.2 м	8-12° вниз от горизонта
1.2-1.5 м	5-8° вниз от горизонта

Проверяйте настройку каждые 10-15 часов работы. Вибрации смещают угол, а загрязнение рассеивателя снижает эффективность освещения на 40-60%.

Схемы подключения через реле для генераторов 12В/24В

Использование реле при подключении тракторной фары к генератору исключает перегрузку штатного выключателя света, передавая управление мощным током через отдельную силовую цепь. Это критично для фар высокой яркости, потребляющих значительный ток, особенно в системах 24В.

Реле выполняет роль электронного коммутатора: малый ток от кнопки в кабине замыкает обмотку, активируя контакты для подачи основного питания от генератора напрямую к фаре. Схема обязательно включает предохранитель для защиты от КЗ.

Типовые схемы коммутации

Принципиальные отличия для 12В и 24В систем:

Реле: Подбирается по номинальному напряжению катушки (12В или 24В) и току контактов (минимум на 20% выше потребления фары).
Предохранитель: Рассчитывается по мощности фары: I = P / U. Для лампы 100Вт: в 12В цепи – 10А, в 24В – 5А.
Проводка: Сечение жил для силовой линии (+ от генератора к реле и фаре) выбирается с запасом (1.5-2.5 мм²).

Компонент	12В система	24В система
Катушка реле	12В (контакты 30/87)	24В (контакты 30/87)
Предохранитель	10А для 100Вт	5А для 100Вт
Питание фары	Прямо от генератора через реле	Прямо от генератора через реле

Общая последовательность подключения:

Контакт 30 реле → клемма + генератора через предохранитель.
Контакт 87 реле → клемма + фары.
Контакт 86 реле → кнопка управления в кабине.
Контакт 85 реле → масса кузова (коротким проводом).
Клемма - фары → надежная масса на раме.

Важно: В 24В системах категорически запрещено использовать реле 12В – катушка перегорит. Все точки соединения должны быть защищены от коррозии, а проводка – от перетирания.

Ремонт треснувшего рассеивателя: временные решения

Трещины в пластиковом рассеивателе тракторной фары приводят к запотеванию отражателя, снижению светового потока и уязвимости к влаге. При отсутствии возможности немедленной замены детали допустимы краткосрочные меры для восстановления герметичности.

Эксплуатация трактора с поврежденным рассеивателем допустима только в сухую погоду и требует повышенного контроля за состоянием фары. Все перечисленные методы носят временный характер и не устраняют необходимость установки нового стекла или корпуса.

Способы герметизации

Термоустойчивый герметик (автомобильный силикон, эпоксидная смола):
- Обезжирить трещину спиртом
- Нанести тонкий слой состава шприцем
- Выдержать 24 часа перед включением фары
Прозрачная армирующая лента (типа Headlight Repair Tape):
- Наклеить с двух сторон трещины внахлест
- Прогреть феном для адгезии
Быстросохнущий клей + CD-диск (экстренный вариант):
- Вырезать фрагмент из прозрачной части диска
- Приклеить поверх трещины цианакрилатом

Предупреждение: Избегайте обычного скотча – он деформируется от тепла фары и оставляет липкие следы. Мощность лампы не должна превышать штатную, чтобы минимизировать тепловую нагрузку.

Материал	Долговечность	Сложность
Эпоксидная смола	2-4 недели	Средняя
Армирующая лента	1-2 недели	Низкая
Клей + пластик	3-7 дней	Высокая

Замена лампы без снятия корпуса с техники

Доступ к лампе тракторной фары осуществляется через технологический люк на задней части корпуса, специально предусмотренный для обслуживания без демонтажа всей конструкции. Снимите защитную резиновую заглушку, отожмите фиксирующую пружину-фиксатор и аккуратно извлеките перегоревший элемент из патрона. Убедитесь, что новая лампа имеет идентичные параметры мощности и цоколя перед установкой.

Крайне важно обесточить фару перед заменой – отсоедините клеммы аккумулятора или разъём питания. При установке не касайтесь стеклянной колбы голыми руками: жировые следы приводят к локальному перегреву и сокращению срока службы. Используйте чистую салфетку или монтажные перчатки для защиты поверхности лампы.

Ключевые этапы замены

Отключите питание трактора через массовый выключатель
Снимите резиновый уплотнитель люка обслуживания
Отведите в сторону стальную прижимную скобу
Извлеките неисправную лампу за цоколь
Проверьте чистоту контактов в патроне
Установите новую лампу (тип H3 или PX43d в зависимости от модели)
Зафиксируйте скобу до характерного щелчка
Верните на место уплотнитель, проверив его герметичность

Контрольная проверка: перед запуском двигателя подключите питание и проверьте работу фары на холостых оборотах. Убедитесь в отсутствии бликов и правильном угле светового пучка. При обнаружении конденсата внутри стекла – немедленно замените уплотнитель.

Почему перегорают светодиоды: анализ причин и профилактика

Основной причиной перегорания светодиодов в тракторных фарах является перегрев кристалла. Несмотря на высокий КПД, светодиоды выделяют значительное количество тепла, концентрирующегося в малой области полупроводникового элемента. При недостаточном теплоотводе (неэффективный радиатор, засорение вентиляционных каналов грязью) температура p-n-перехода превышает критический порог (обычно +125°C), что вызывает деградацию люминофора, потемнение корпуса и разрушение кристалла.

Электрические перегрузки – вторая ключевая проблема. Скачки напряжения в бортовой сети трактора (при запуске двигателя, работе генератора, неисправностях реле-регулятора) повреждают светодиоды, чувствительные к превышению номинального тока. Использование некачественных драйверов без стабилизации тока или их отсутствие приводит к аналогичному эффекту: даже незначительное повышение напряжения вызывает лавинообразный рост тока через полупроводник, мгновенно выводя его из строя.

Меры профилактики и защиты

Для предотвращения преждевременного выхода из строя светодиодной оптики трактора необходимо:

Обеспечить эффективный теплоотвод: Регулярно очищать радиаторы фары от грязи, пыли и соломенной трухи. Проверять целостность термопасты между светодиодной платой и радиатором.
Стабилизировать питание: Использовать фары со встроенными качественными драйверами тока (DC-DC преобразователями), защищенными от импульсных помех и переполюсовки. При самостоятельной установке светодиодов применять внешние стабилизаторы тока, рассчитанные на номинал светодиодной матрицы.
Контролировать состояние электросети: Проверять напряжение генератора (должно быть в пределах 13.8-14.4В для 12В систем), работоспособность реле-регулятора и целостность "массы".
Защищать от влаги: Следить за герметичностью корпуса фары, целостностью уплотнителей. Конденсат или прямые заливы водой вызывают коррозию контактов и короткие замыкания.
Избегать механических повреждений: Вибрации трактора могут разрушать пайку кристаллов или контакты. Выбирать фары с ударопрочными корпусами и амортизацией платы.

Качественные светодиодные фары, установленные с соблюдением правил теплоотвода и стабилизации питания, служат в разы дольше ламп накаливания даже в жестких условиях сельхозтехники.

Тактика установки дополнительных фар на широкозахватную технику

Ключевой принцип – создание равномерного светового поля без теневых зон перед широкозахватным агрегатом. Основные фары трактора не перекрывают крайние точки разбросных сеялок, борон или опрыскивателей, что создаёт риски при работе на склонах или в условиях тумана. Дополнительные источники света должны компенсировать эту проблему, обеспечивая чёткую видимость на всю ширину захвата.

Приоритетная задача – минимизация слепящего эффекта для встречной техники. Угол наклона и высота монтажа просчитываются с учётом типичной нагрузки на заднюю навеску. Обязательна установка рассеивателей или противотуманных линз для "мягкого" света, предотвращающего отражение от частиц пыли и капель.

Критерии выбора и монтажа

Точки крепления: рама навесного оборудования (ниже уровня кабины), защитные дуги или усиленные кронштейны на крыльях
Тип ламп: светодиоды мощностью 20-50 Вт с IP67/IP68, температурой свечения 5000-6500K
Схема подключения: отдельные реле на каждую пару фар, дублирующий предохранитель в кабине

Ширина захвата (м)	Кол-во фар	Рекомендуемый угол
до 12	2 (по краям)	30° наружу
12-24	4 (2+2 в шахматном порядке)	45°/15° перекрёстно
24+	6 с зональным разделением	60° для крайних, 20° для центральных

Защитные меры: стальные кожухи против камней, гибкие гофроканалы для проводки вдоль шлангов КУНа. Обязательная проверка вибрационной устойчивости – точки крепления укрепляются демпферными прокладками.

Адаптация фар для работы с ВОМ и навесным оборудованием

При установке навесного оборудования или использовании вала отбора мощности (ВОМ) штатная фара трактора часто перекрывается конструкциями плугов, сеялок, косилок или приводными механизмами. Это создаёт опасные "слепые зоны" перед техникой, особенно при ночных работах или в условиях плохой видимости, увеличивая риск аварий и снижая эффективность операций.

Ключевым решением становится интеграция дополнительных световых модулей непосредственно на элементы навесного оборудования или раму трактора. Такие фары монтируются ниже основной линии затенения, на защитных кожухах ВОМ, кронштейнах гидросистемы либо подвижных частях навески, обеспечивая направленный поток света под препятствиями. Обязательно учитывается вибрационная нагрузка и риск механических повреждений.

Технические требования к адаптированным системам освещения

Для устойчивой работы в экстремальных условиях фары должны соответствовать трём базовым критериям: защищённость корпуса стандарта IP67/IP68 от грязи и влаги, термостойкость в диапазоне -40°C до +150°C, а также ударопрочное исполнение. Электропроводка усиливается армированными гофрорукавами, а точки крепления снабжаются демпфирующими прокладками для гашения вибраций от ВОМ.

Типы применяемых светильников:
1. Светодиодные линейки с углом рассеивания 120° для боковой подсветки
2. Прожекторы точечного действия с дальностью луча 30+ метров
3. Поворотные фары с дистанционным управлением
Схемы размещения:
- На нижней балке навески – для подсветки под плугом/культиватором
- На боковинах корпуса ВОМ – освещение зоны сцепки
- На выносных штангах по бокам оборудования – маркерные огни

Тип оборудования	Рекомендуемое кол-во фар	Оптимальная мощность (Вт)
Плуги/культиваторы	2–3	15–20
Косилки/жатки	3–4	20–30
Погрузчики/бульдозеры	4+	25–40

Подключение ведётся через предохранительные блоки с защитой от короткого замыкания, а управление часто выносится на отдельный пульт в кабине. Для энергоёмкого оборудования целесообразно использование генераторов повышенной мощности или дополнительных АКБ.

Термоустойчивость: защита от перегрева двигателем

Тракторные фары работают в условиях экстремальных температурных нагрузок, создаваемых двигателем. Без эффективной термоизоляции пластиковый корпус и оптические элементы деформируются, а отражатель теряет зеркальные свойства, что критично для светового пучка.

Для защиты применяется многослойная конструкция: внутренний алюминиевый экран отражает инфракрасное излучение, керамические прокладки блокируют прямой теплоперенос, а вентиляционные каналы в корпусе создают воздушный барьер. Эти меры поддерживают температуру линзы на 40–60°C ниже зоны двигателя.

Ключевые решения для термостабильности

Теплоотводящие радиаторы на тыльной стороне фары из алюминиевых сплавов
Термостойкий герметик (до 300°C) для защиты электрических контактов
Кварцевое стекло линзы с коэффициентом расширения ≤ 5×10^-6/°C

Элемент	Макс. рабочая t°	Материал
Корпус	180°C	Полифениленсульфид (PPS)
Отражатель	200°C	Алюминий с анодным покрытием
Проводка	220°C	Силиконовая изоляция

Защитная решетка как барьер против камней и веток

Прямое воздействие камней, щебня или древесных веток во время полевых работ способно мгновенно повредить хрупкое стекло фары и вывести из строя лампу. Решетка принимает на себя эти удары, гася кинетическую энергию и предотвращая контакт опасных объектов с оптическими элементами.

Конструкция из толстых стальных прутьев, расположенных с минимальным зазором, создает физический фильтр: мелкие частицы отскакивают от металла, а крупные ветки деформируются или ломаются о прочные перекладины, не достигая светового модуля. Это особенно критично при движении по заросшим участкам или перевозке сыпучих грузов.

Ключевые эксплуатационные преимущества

Повышение ударостойкости: Армированные стальные прутья выдерживают точечные динамические нагрузки до 5-7 Дж без деформации.
Защита от вибраций: Жесткое крепление к корпусу трактора гасит резонанс, предотвращая самораскручивание крепежных элементов фары.
Сохранение светопропускания: Геометрия ячеек (обычно 15×15 мм) не создает теневых зон в пучке света.

Угроза	Воздействие без решетки	Эффект с решеткой
Камень Ø 30-50 мм	Трещина стекла, разгерметизация	Отскок или застревание в ячейке
Ветки до 25 мм	Царапины, сколы рефлектора	Срез/деформация без контакта с фарой
Ледяная крошка	Абразивный излом стекла	Рассеивание потока через прутья

Антикоррозийное порошковое покрытие наносится на решетку для устойчивости к влаге и химикатам. При этом двухкомпонентные составы (эпоксидная основа + полимер) формируют слой толщиной 80-120 мкм, выдерживающий до 1000 часов солевого тумана без разрушения.

Съемное крепление на болтах позволяет оперативно демонтировать конструкцию для очистки от налипшей грязи или замены при критических повреждениях. Инженеры рекомендуют проверять целостность сварных швов после 500 моточасов работы – микротрещины в местах соединения прутьев снижают общую прочность барьера.

Устойчивость к ХИМОБРАБОТКЕ: специальные покрытия

Тракторные фары неизбежно контактируют с агрессивными химическими веществами: пестицидами, гербицидами, удобрениями и техническими жидкостями. Стандартные материалы быстро деградируют под их воздействием – мутнеют, покрываются микротрещинами или теряют прозрачность, что катастрофически снижает светопропускание и безопасность работ.

Специальные защитные покрытия формируют химически инертный барьер между поверхностью фары и реагентами. Они наносятся методом напыления, окунания или ваккумного осаждения на внешний слой рассеивателя, обеспечивая сохранение оптических характеристик при прямом контакте с агрессивной средой.

Ключевые технологии покрытий

Основные типы защитных составов включают:

Многослойные силикон-органические системы: создают эластичную водо- и химиоотталкивающую пленку, устойчивую к кислотам и щелочам (pH 2-12)
Наноструктурированные керамические слои: увеличивают поверхностную твердость до 6H (шкала карандашей), блокируя проникновение молекул растворителей
Фторполимерные композиции: обеспечивают эффект "антиадгезии" для легкого удаления смол и нефтепродуктов

Эффективность покрытий подтверждается тестами:

Тест-реагент	Экспозиция	Допустимое изменение светопропускания
Мочевина (30%)	24 часа	< 2%
Дизельное топливо	48 часов	< 1.5%
Глифосат	12 циклов распыления	< 3%

Критичный параметр – толщина покрытия (оптимум 8-15 мкм): недостаточная не обеспечивает защиту, избыточная провоцирует внутренние напряжения. Современные решения сочетают UV-фильтры для предотвращения пожелтения и антистатические добавки, снижающие пылеобразование.

Модернизация системы освещения тракторов МТЗ-80

Существующая галогенная оптика МТЗ-80 не соответствует современным требованиям к освещённости поля: слабая яркость, высокое энергопотребление и частый выход из строя ламп затрудняют ночные работы. Узкий пучок света не охватывает периферийные зоны, создавая «слепые» участки перед техникой, что повышает риски при движении по неровной местности или погрузочным операциям.

Переход на светодиодные фары решает ключевые проблемы: LED-элементы обеспечивают равномерную засветку шириной до 120° с увеличенной дальностью луча. Монокристаллические линзы фокусируют свет без рассеивания, а алюминиевый радиатор отводит тепло, предотвращая перегрев. Герметичный корпус из композитных материалов устойчив к вибрациям и влаге, что критично для сельхозтехники.

Этапы модернизации фар

Демонтаж устаревших блоков: снятие штатных фар, очистка контактов от окислов.
Подготовка электропроводки: установка реле-регулятора для стабилизации напряжения, замена проводов на сечение 2.5 мм².
Монтаж LED-оптики: крепление универсальных фар типа «Луч» (аналог Hella) на штатные кронштейны с регулировкой угла наклона.

Параметр	Галоген (штатный)	Светодиод (модернизированный)
Световой поток	1200 лм	4000 лм
Потребляемая мощность	55 Вт/шт	18 Вт/шт
Ресурс работы	500 часов	30 000 часов
Рабочая температура	-30°C...+50°C	-40°C...+80°C

Важно: для предотвращения ошибок генератора требуется подключение через стабилизатор тока. Современные LED-фары не создают пиковых нагрузок на бортовую сеть, но чувствительны к скачкам напряжения выше 28В.

Способы герметизации проводов от попадания влаги

Основная задача – исключить проникновение воды через точки соединения проводки с фарой и между кабелями. Нарушение герметичности ведёт к окислению контактов, короткому замыканию и выходу системы освещения из строя.

Критически важно защитить зоны ввода проводов в корпус фары и места их соединений (скрутки, клеммы), так как эти участки наиболее уязвимы при эксплуатации трактора в условиях повышенной влажности, грязи и вибрации.

Технологии и материалы для изоляции

Термоусадочные трубки с клеевым слоем – оптимальное решение для соединений. При нагреве трубка плотно обжимает провод, а расплавленный внутренний клей заполняет микропустоты, создавая барьер для влаги. Устойчивы к температурным перепадам и механическим нагрузкам.

Герметизирующие муфты и сальники применяются в точках ввода кабеля в корпус фары:

Резиновые втулки – обжимают провод при затяжке гайки корпуса.
Эпоксидные заливные муфты – заполняют полость вокруг провода твердеющим составом.
Резьбовые сальники с уплотнительными шайбами – для металлических корпусов.

Специализированные составы для дополнительной защиты:

Силиконовые герметики – остаются эластичными после отверждения.
Влагозащитная смазка – наносится на клеммы перед соединением.
Лак для электроизоляции – создаёт гидрофобное покрытие на скрутках.

Метод	Область применения	Срок службы
Термоусадочная трубка	Соединения проводов	5-10 лет
Резиновая муфта	Ввод кабеля в фару	3-7 лет
Силиконовый герметик	Уплотнение стыков	2-5 лет

Обязательная проверка герметичности после ремонта: имитация дождя или погружение узла в воду под напряжением 12V для выявления токов утечки. Все работы проводятся на обесточенной системе.

Контраварийное освещение: аварийные режимы работы

При критических отказах основной системы освещения трактора (короткое замыкание, обрыв цепи, выход генератора из строя) активируются аварийные режимы работы фары. Их цель – обеспечить минимально необходимую видимость для безопасного завершения маневра, остановки или движения к месту ремонта. Функционирование в этих режимах строго регламентировано по времени и интенсивности света.

Источником энергии выступает резервная аккумуляторная батарея или конденсатор большой емкости, автоматически подключаемые при исчезновении штатного питания. Система управления переводит фару в особый экономичный режим с пониженной мощностью, предотвращая полное обесточивание за короткий срок. Приоритет отдается сохранению работоспособности хотя бы одного светового элемента.

Ключевые режимы и их характеристики

Режимы различаются по сценарию активации и алгоритму работы световых приборов:

Аварийное габаритное освещение: Фара переключается на минимальную яркость (5-10% от номинала), имитируя габаритный огонь. Используется при полном отказе основной оптики для обозначения техники на дороге.
Импульсный режим (стробоскоп): Кратковременные вспышки фары (1-2 сек) с паузами. Применяется для экстренного привлечения внимания при опасности столкновения или необходимости предупредить других участников движения.
Асимметричное освещение: При частичном отказе (например, перегорании нити ближнего света) фара автоматически перераспределяет мощность на оставшиеся исправные элементы, формируя луч ограниченной дальности/ширины.

Режим	Продолжительность работы*	Целевой сценарий
Габаритный	До 6 часов	Остановка/стоянка в темноте
Импульсный	До 45 минут	Экстренное предупреждение
Асимметричный	До 1.5 часов	Движение к месту ремонта

* Средние значения для АКБ 60А·ч при температуре +20°C

Сигнализация о переходе в аварийный режим выводится на панель приборов звуковым/световым оповещением. Конструкция фары включает термодатчики, предотвращающие перегрев элементов при длительной работе от резервного источника. После восстановления штатного питания система автоматически возвращается в нормальный режим с диагностикой ошибок.

Рассеиватели с антибликовым рисунком в тракторных фарах

Основная задача антибликового рисунка на рассеивателе тракторной фары – строго контролировать распределение светового потока. Он формирует четкую светотеневую границу (особенно критичную для ближнего света), предотвращая ослепление водителей встречной или попутной техники при работе в поле, на дорогах общего пользования или во время совместных операций.

Рисунок создается на внутренней или внешней поверхности рассеивателя в виде сложной системы микро-призм, линз или канавок. Эти элементы перенаправляют лучи от лампы (галогенной или светодиодной), "отсекая" их верхнюю часть, которая могла бы попасть в глаза другим операторам, и перенаправляя свет вниз и на обочину для лучшей видимости дорожного полотна и краев поля без потери общей мощности освещения пути вперед.

Ключевые особенности и преимущества

Использование таких рассеивателей обеспечивает несколько важных преимуществ для тракторного освещения:

Повышенная безопасность: Кардинальное снижение риска ослепления других участников движения.
Соответствие нормам: Обеспечение необходимого светораспределения для прохождения сертификации (например, по стандартам ECE).
Оптимальная видимость: Формирование равномерного, широкого и достаточно длинного светового пятна на дороге/поле без темных зон и резких переходов.
Улучшение боковой освещенности: Хорошая подсветка обочины или края обрабатываемой полосы.

Эффективность рассеивателя напрямую зависит от точности изготовления рисунка и качества оптического материала (обычно поликарбонат, устойчивый к ударам и УФ-излучению).

Тип рисунка	Особенности светораспределения	Частое применение на тракторах
Линейный (призматический)	Четкая горизонтальная светотеневая граница, хорошая боковая освещенность	Ближний свет, рабочие фары
Точечный (линзованный / микролинзы)	Более плавные переходы, высокая равномерность пятна	Ближний/дальний свет, комбинированные фары
Гибридный (линзы + призмы)	Сочетание четкой границы и высокой равномерности	Универсальные фары ближнего/дальнего света

Важно: Загрязнение или повреждение (царапины, сколы) поверхности рассеивателя с антибликовым рисунком катастрофически снижают его эффективность, нарушая расчетное распределение света и повышая риск ослепления. Регулярная очистка стекол фар – обязательное условие безопасности.

Нормы освещенности при вспашке и посеве по СНиП

Согласно СНиП 23-05-95 "Естественное и искусственное освещение", для сельскохозяйственных работ в темное время суток установлены строгие нормативы освещенности. При вспашке и посеве тракторная фара должна обеспечивать минимальный уровень освещенности на рабочей поверхности для безопасного управления техникой и контроля качества агроопераций.

Освещенность измеряется в люксах (лк) на уровне почвы в зоне непосредственного контакта рабочих органов агрегата с землей. Нормы учитывают скорость движения, тип почвы и сложность технологического процесса, требуя равномерного распределения света без слепящего эффекта для оператора.

Требуемые параметры освещенности

Вспашка: не менее 30 лк на поверхности обрабатываемого пласта
Посев: не менее 50 лк в зоне контакта сеялки с почвой

Параметр контроля	Вспашка	Посев
Освещенность (лк)	≥30	≥50
Контрольная зона	Лемех плуга	Сошник сеялки

Дополнительно регламентируется отсутствие теневых зон в радиусе 5 метров перед техникой и равномерность освещения (коэффициент неравномерности ≤ 3:1). Замеры проводятся люксметром на высоте 0,2 м от грунта при работающем двигателе.

Как проверить заземление цепи самостоятельно

Неисправное заземление тракторной фары – частая причина тусклого света или полного отсутствия освещения. Проверку контура "массы" можно выполнить без специализированного оборудования, используя базовые инструменты из набора тракториста. Основная задача – убедиться в целостности соединения между корпусом фары и отрицательной клеммой аккумулятора.

Отказ заземления проявляется характерными признаками: фара мерцает при вибрации, горит значительно слабее соседних, или не включается вовсе при исправной лампе и подаче "+12В". Перед проверкой убедитесь в чистоте контактных площадок на кузове и клеммах.

Методы диагностики с помощью мультиметра

Настройте прибор в режим замера постоянного напряжения (DCV 20V):

Подключите красный щуп к плюсовой клемме аккумулятора.
Черный щуп прижмите к неокрашенному металлу корпуса фары.
Сравните показания с напряжением между "+" и "-" клеммами АКБ:
- Расхождение > 0.5В – признак плохого заземления.
- Напряжение близко к нулю – обрыв цепи.

Альтернативная проверка контрольной лампой

Соберите простейший тестер:

Соедините патрон с лампой на 12В двумя проводами (1-1.5м).
Один провод закрепите на "+" АКБ, второй – к корпусу фары.
Оценка результата:
- Лампа горит ярко – заземление исправно.
- Свечение тусклое/отсутствует – дефект "массы".

Проверка сопротивления заземляющего проводника

Действие	Нормальное значение	Неисправность
Отсоедините провод заземления от кузова	0.1–0.5 Ом	>1 Ом или обрыв (∞)
Измерьте сопротивление между проводом и точкой крепления на кузове	0.1–0.5 Ом	>1 Ом или обрыв (∞)

При обнаружении проблем зачистите контактные площадки до блеска, обработайте антикором, надежно затяните крепеж. Для критичных узлов проложите дополнительный провод заземления сечением 2.5–4 мм² напрямую к "-" АКБ.

Типичные неисправности контактных групп и разъемов

Контактные группы и разъемы фары подвергаются постоянным вибрациям, температурным перепадам и воздействию влаги, что приводит к характерным отказам. Наиболее распространенной проблемой является окисление металлических контактов из-за проникновения воды или конденсата, особенно в местах соединений.

Механические повреждения пластиковых корпусов разъемов часто возникают при неаккуратном обслуживании или ударах. Трещины в корпусе нарушают герметичность, ускоряя коррозию контактов и увеличивая риск короткого замыкания.

Распространенные виды повреждений

Коррозия контактов: Белый или зеленый налет на поверхности, увеличивающий сопротивление.
Разбалтывание клемм: Потеря упругости фиксирующих лепестков, вызывающая нестабильный контакт.
Оплавление пластика: Перегрев из-за плохого контакта или перегрузки по току.

Признак неисправности	Последствия для фары
Прерывистый контакт	Мерцание света при движении по неровностям
Полное окисление	Отсутствие питания, отказ фары
Замыкание контактов	Перегорание предохранителя цепи

Критически важно проверять состояние разъемов при первых признаках нестабильной работы освещения. Профилактическая очистка контактов и обработка токопроводящей смазкой существенно продлевают ресурс соединений.

Подбор аккумулятора для энергоемких LED-систем

Мощные LED-фары трактора требуют стабильного высокого тока, особенно при длительной работе в ночных условиях или неблагоприятных погодных условиях. Неправильно подобранный аккумулятор быстро деградирует под нагрузкой, приводит к падению яркости света и сокращает ресурс светодиодных модулей.

Ключевыми параметрами выбора являются номинальная емкость (А·ч), ток холодной прокрутки (CCA) и резервная емкость (RC). Недостаточная емкость вызовет глубокий разряд при одновременной работе фар и других потребителей, а низкий пусковой ток не обеспечит надежного запуска двигателя после стоянки с включенным освещением.

Критерии выбора и особенности эксплуатации

Для LED-систем высокой мощности (от 100 Вт и выше) предпочтительны современные технологии:

AGM (Absorbent Glass Mat): устойчивы к глубоким разрядам, вибрациям, имеют низкое внутреннее сопротивление.
EFB (Enhanced Flooded Battery): улучшенная версия классических АКБ с повышенной циклической стойкостью.

Избегайте стандартных кальциевых (Ca/Ca) батарей – они критичны к глубоким разрядам и теряют емкость после 3-5 циклов.

Расчет минимальной емкости производится по формуле:

Суммируйте мощность всех одновременно работающих LED-потребителей (Вт).
Разделите сумму на напряжение бортовой сети (12В): I = P / 12 (А).
Умножьте полученный ток (А) на требуемое время автономной работы (ч).
Добавьте 20-30% запаса для компенсации падения емкости на холоде и старения АКБ.

Мощность LED-системы	Рекомендуемая мин. емкость АКБ	Тип АКБ
До 60 Вт	60-70 А·ч	EFB / AGM
60-120 Вт	70-90 А·ч	AGM
Свыше 120 Вт	90-110 А·ч+	AGM + генератор ≥ 120А

Обязательно проверьте соответствие мощности генератора суммарной нагрузке. При длительной работе фар на стоянке используйте режим "холостого хода" двигателя (1500-2000 об/мин) для поддержания заряда. Регулярно контролируйте напряжение на клеммах АКБ под нагрузкой – оно не должно опускаться ниже 11.8В.

Тракторная фара, освещающая путь вперед: Работа в тумане: преимущества теплого спектра ламп

В условиях тумана стандартные белые или холодные светодиодные фары создают опасный эффект световой завесы. Их коротковолновый свет (голубовато-белый спектр) интенсивно рассеивается на мельчайших каплях воды, образуя плотную, ослепляющую пелену перед техникой. Это резко сокращает видимость, увеличивая риск аварии.

Теплый спектр ламп (желтовато-белый, с преобладанием длинных волн) принципиально меняет ситуацию. Длинные волны света гораздо меньше рассеиваются частицами тумана, снега или дождя. В результате световой пучок эффективнее "пробивает" туманную дымку, достигая дорожного полотна и объектов на пути.

Ключевые преимущества теплого света в тумане

Меньше бликов и обратного рассеяния: Длинные волны меньше отражаются от капель тумана обратно в глаза водителя, снижая ослепление и повышая контрастность изображения.
Улучшенная контрастность объектов: Теплый свет лучше выделяет темные объекты (ветки, камни, ямы) на фоне светлой дорожной поверхности или снега в условиях плохой видимости.
Снижение утомляемости глаз: Мягкий желтоватый свет менее агрессивен для зрения в условиях постоянного напряжения при движении в тумане, чем резкий холодный.
Увеличение реальной дистанции видимости: Световой луч теплого спектра проникает дальше сквозь туман, позволяя раньше заметить препятствие или поворот.

Для тракторов, работающих в поле, на лесных дорогах или в условиях частых туманов и метелей, выбор фар с теплым спектром (обычно в диапазоне 2700K - 3500K) становится критически важным элементом безопасности. Это не просто вопрос комфорта, а прямой вклад в предотвращение аварийных ситуаций и повышение эффективности работ при сложных погодных условиях.

Дистанционное управление фарами из кабины оператора

Интеграция переключателей фар непосредственно на панель управления или подрулевые рычаги кабины оператора устраняет необходимость физического контакта с осветительными приборами. Это обеспечивает моментальное изменение режимов работы светотехники без прерывания рабочих процессов, особенно критичное при работе в условиях ограниченной видимости или ночью.

Электромеханические приводы и релейные системы, управляемые через компактные контроллеры, преобразуют сигнал от кнопок/джойстиков в кабине в точные команды для фар. Современные решения предусматривают использование шинных протоколов (например, CAN), что упрощает подключение дополнительных датчиков и синхронизацию с другими системами трактора.

Ключевые функции управления

Переключение режимов: ближний/дальний свет, противотуманные фары
Корректировка угла наклона для компенсации нагрузки навесного оборудования
Автоотключение при заглушенном двигателе для сохранения заряда АКБ

Тип управления	Преимущества	Ограничения
Проводное (кнопки/реле)	Высокая надежность, простота диагностики	Сложность модернизации, ограниченное количество функций
Цифровое (CAN/LIN)	Гибкость настроек, интеграция с бортовыми компьютерами	Требует специализированного оборудования для ремонта

Дублирование органов управления на разных элементах кабины (основная панель, подлокотник, джойстик навесного оборудования) повышает эргономику. Оператор выбирает световой режим интуитивно, не отвлекаясь от контроля рабочих инструментов, что напрямую влияет на производительность и безопасность.

Повышение КПД: оптимизация светового потока

Ключевая задача – минимизировать рассеивание света и направить максимум энергии в рабочую зону перед трактором. Эффективность фары определяется соотношением полезного светового потока на дорожном полотне к общему потоку, генерируемому источником. Потери возникают из-за несовершенства отражателей, поглощения в рассеивателе и паразитного свечения в верхнюю полусферу.

Современные решения используют компьютерное моделирование формы рефлектора для точной фокусировки. Асферические и свободноформенные отражатели, рассчитанные под специфичные углы наклона техники, создают четкую светотеневую границу. Это предотвращает ослепление встречных машин при одновременном усилении яркости в зоне непосредственной работы тракториста.

Стратегии оптимизации

Селективное покрытие рефлекторов: Нанесение алюминия или серебра методом вакуумного напыления повышает коэффициент отражения до 95%.
Прецизионные линзы: Микропризматические или коллиматорные линзы фокусируют рассеянный свет, корректируя диаграмму направленности.
Термостойкие материалы: Специальные поликарбонаты со светостабилизаторами снижают поглощение УФ-спектра и пожелтение.

Фактор потерь	Традиционное решение	Оптимизированное решение
Поглощение рефлектором	Гальваническое покрытие (85%)	Ионное напыление (95%)
Рассеивание в линзе	Гладкий полимер	Асферическая микропризма
Тепловая деградация	Стандартный поликарбонат	Кварцевое стекло/термопласт

Дополнительный выигрыш даёт позиционирование лампы относительно фокуса отражателя. Смещение источника даже на 1 мм снижает КПД на 7-12%. Применение LED-матриц с интегрированной оптикой позволяет исключить потери на переотражение, направляя свет непосредственно через линзу проектора.

Контроль засветки достигается строгим соблюдением углов монтажа и электронной коррекцией (в адаптивных фарах). Датчики крена автоматически регулируют световой пучок, сохраняя КПД при работе на склонах. Результат – увеличение дальности освещения на 40% при равной мощности источника.

Безопасная мойка: чек-лист защиты электроразъемов

Электроразъемы фар и другой проводки критически уязвимы при контакте с водой: коррозия контактов или короткое замыкание выводят из строя освещение, лишая трактор безопасности в темное время. Герметичность большинства соединений не рассчитана на прямой напор моек высокого давления.

Поврежденные разъемы приводят к мерцанию фар, снижению светового потока или полному отказу системы. Регламентная защита перед каждой мойкой предотвращает дорогостоящий ремонт и гарантирует стабильную работу светотехники в полевых условиях.

Пошаговый чек-лист обработки разъемов

Подготовка:
- Отключите питание трактора
- Проверьте целостность резиновых уплотнителей на колодках фар
- Обработайте разъемы контактным очистителем для удаления окислов
Герметизация:
- Нанесите диэлектрическую смазку на контакты (например, LIQUI MOLY Electronic-Spray)
- Установите силиконовые колпачки на незадействованные гнезда
- Оберните соединения самоуплотняющейся лентой (термоусадка + клеевой слой)
Мойка:
- Исключите направление струи воды под углом 90° к разъемам
- Держите минимальное расстояние 50 см от электронных компонентов
- Применяйте режим «мягкого душа» на пистолете мойки
Контроль:
- Протрите корпуса разъемов сухой ветошью после мойки
- Проверьте отсутствие конденсата внутри колодок
- Протестируйте работу фар перед выездом

Сезонная диагностика перед уборочной кампанией

Комплексная проверка техники перед жатвой аналогична включению тракторной фары в сумерках – она высвечивает скрытые угрозы на пути бесперебойной работы. Пропуск этого этапа равносилен движению вслепую: невыявленные неисправности приведут к простоям в критический момент, срыву графика и финансовым потерям.

Системная диагностика охватывает все узлы, от двигателя до навесного оборудования, выявляя малейшие отклонения. Как фара выхватывает из темноты мельчайшие неровности дороги, так и тестовые запуски, замеры параметров и визуальный контроль обнаруживают изношенные детали, утечки жидкостей или сбои в электронных системах управления.

Двигатель и трансмиссия: анализ компрессии, проверка уровней масла, диагностика системы охлаждения
Гидравлика: контроль давления, герметичности контуров, работоспособность насосов
Ходовая часть: оценка состояния подшипников, шин, тормозных механизмов
Электрооборудование: тестирование генератора, АКБ, датчиков и осветительных приборов
Режущие аппараты: регулировка зазоров, заточка ножей, балансировка узлов

Критические параметры для мониторинга

Система	Контрольный параметр	Допустимое отклонение
Топливная аппаратура	Давление впрыска	Не более ±5% от нормы
Гидропривод жатки	Скорость подъёма	Не ниже 2.5 сек
Система охлаждения	Температурный режим	85-95°C под нагрузкой

Провести компьютерную диагностику бортовых систем
Заменить все фильтры (воздушный, топливный, гидравлический)
Выполнить калибровку датчиков урожайности и влажности зерна
Протестировать аварийные остановочные механизмы
Обеспечить резервный комплект расходных запчастей

Симметричное освещение передних колес: ключевые аспекты

Симметричное распределение света на передние колеса гарантирует равномерную видимость обоих бортов траектории движения. Это позволяет оператору точно оценивать положение колес относительно края поля, борозды или препятствий в условиях недостаточной видимости. Асимметрия же создает "слепые" участки с одной стороны, искажая восприятие пространства.

При работе на неровном рельефе или в сложных агротехнических условиях (например, окучивание) равномерная подсветка колес обеспечивает контроль сцепления с грунтом и предотвращает съезд в кювет. Особенно критично это при движении вдоль склонов, канав или на сыпучих грунтах, где разница в освещенности может маскировать опасный крен или проскальзывание.

Функциональные преимущества симметрии

Точное рулевое управление: Одинаковая видимость зоны контакта обоих колес с почвой позволяет корректировать направление без "подглядывания" в темную область.
Равномерное распознавание препятствий: Камни, ямы или остатки растительности на пути левого и правого колеса идентифицируются без задержки.
Безопасность при разворотах: При повороте с навесным оборудованием (плуг, сеялка) симметрия света исключает риск наезда неосвещенным колесом на препятствие.

Проблема асимметрии	Последствие для работы
Перекос яркости (одно колесo ярче)	Ложная оценка дистанции до объектов с "темной" стороны
Тень от кабины/навески на одно колесо	Запоздалая реакция на дефект грунта под неосвещенным колесом
Смещенный пучок света	Потеря контроля над линией движения при междурядной обработке

Фиксация проводов на подвижных узлах техники

Электропроводка, питающая тракторную фару, подвергается вибрациям, перегибам и механическим нагрузкам при движении техники, особенно на поворотах или неровных поверхностях. Неправильное крепление проводов приводит к их перетиранию, обрыву контактов, коротким замыканиям и выходу системы освещения из строя, что критично при работе в темное время суток.

Надежная фиксация кабелей на подвижных элементах (рулевой колонке, шарнирах навески, подвижных кронштейнах фар) требует применения специализированных решений, предотвращающих повреждение изоляции и жил при постоянном изменении положения узлов. Конструкция крепежа должна учитывать амплитуду перемещений и исключать натяжение проводников.

Ключевые методы и компоненты

Петлевой запас провода: Организация слабины в виде незакрепленной петли перед точкой входа в подвижный узел для компенсации хода без натяжения.
Спиральные защитные гофры: Гибкие трубки, оберегающие провода от перегибов и истирания при многократных циклах сгибания-разгибания.
Кабельные цепи (кабельные каретки): Жесткие направляющие из сочлененных сегментов для группировки и защиты жгутов на участках с возвратно-поступательным движением (например, вдоль гидроцилиндров).

Тип крепления	Материал	Область применения
Кабельные стяжки с нейлоновыми основаниями	УФ-стабилизированный нейлон	Фиксация к статичным поверхностям вблизи подвижных узлов
Самоклеящиеся площадки с фиксаторами	Полипропилен + акриловый клей	Быстрый монтаж на гладкие металлические/пластиковые поверхности
Виброустойчивые хомуты	Резина + металлическая вставка	Жесткая фиксация с демпфированием в зонах высокой вибрации

Обязательна регулярная проверка состояния фиксаторов и изоляции: растрескивание пластика, ослабление хомутов или потертости на гофре сигнализируют о необходимости замены элементов. Для критичных участков рекомендуется дублирование цепи питания фары через отдельный защищенный кабель.

Влияние дорожного просвета на угол освещения

Дорожный просвет определяет высоту установки фары относительно поверхности. Увеличение клиренса поднимает источник света выше, что расширяет вертикальный охват луча. Это позволяет освещать неровности рельефа и препятствия на большем расстоянии от трактора.

Однако высокая посадка фары создает "мертвые зоны" непосредственно перед техникой из-за более острого угла падения света. Низкий клиренс, наоборот, обеспечивает равномерную засветку приземной зоны, но сокращает глубину видимости и повышает риск повреждения оптики при движении по бездорожью.

Ключевые взаимосвязи

При проектировании учитывают три параметра:

Вертикальный угол: высокий клиренс увеличивает угол наклона луча вниз для компенсации теневых участков
Дальность освещения: каждые +10 см просвета добавляют ~3-5 метров видимости на ровной поверхности
Устойчивость луча: низкая посадка снижает амплитуду колебаний фары на ухабах

Оптимальные соотношения для тракторов:

Дорожный просвет	Рекомендуемый угол наклона	Особенности освещения
35-45 см	8°-12° вниз	Баланс ближней/дальней зоны
45-60 см	12°-15° вниз	Акцент на дальнее освещение
60+ см	15°-18° вниз	Обязательная коррекция для избежания слепящего эффекта

Совместимость с системами видеонаблюдения трактора

Современные светодиодные фары тракторов, особенно с регулируемой диаграммой направленности, обеспечивают равномерное освещение без бликов, что критично для корректной работы камер. Высокая цветопередача (индекс CRI >80) и стабильная цветовая температура в диапазоне 5000-6500K гарантируют точную передачу оттенков на видео, упрощая идентификацию объектов в поле.

Пульсация света ниже 5% исключает мерцание на записях даже при использовании камер с автоматической регулировкой выдержки. Специальное антибликовое покрытие линз предотвращает засветку матрицы при направлении камеры в сторону источника света, сохраняя детализацию изображения.

Ключевые требования к интеграции

Для синхронизации с системами видеонаблюдения необходимо:

Электрическая совместимость: поддержка стандартных протоколов управления (CAN/J1939) для автоматического включения/диммирования при активации камер
Механическое крепление: кронштейны, исключающие вибрационное воздействие на камеры
Координация с ИК-подсветкой: автоматическое отключение ИК-фильтра камеры при работе фары

Параметр	Оптимальное значение	Влияние на видеозапись
Угол рассеивания	120° горизонтальный	Полное покрытие зоны обзора широкоугольных камер
Рабочее напряжение	9-32V DC	Совместимость с бортовой сетью без преобразователей
Защита от помех	EMC-фильтр ≥20 дБ	Отсутствие "шумов" на аналоговых видеолиниях

Важно: При установке камеры монтируются перед фарой (с выносом ≥15 см) для исключения паразитной засветки корпуса. Для камер ночного видения обязателен режим адаптивного затемнения, снижающий яркость фары на 70% при распознавании движущихся объектов.

Виброизоляция цоколей: предотвращение самооткручивания

Постоянная вибрация от двигателя и движения трактора создаёт разрушительные циклические нагрузки на соединение цоколя лампы с корпусом фары. Без надёжной фиксации это приводит к постепенному ослаблению резьбового крепления, нарушению электрического контакта и полному откручиванию лампы во время работы.

Эффективная виброизоляция реализуется через применение демпфирующих элементов, которые поглощают энергию колебаний. Ключевой принцип – установка упругих прокладок или втулок между цоколем и посадочным гнездом, преобразующих механическую вибрацию в безопасное тепло без передачи ударных нагрузок на резьбовое соединение.

Методы и материалы для реализации

Основные решения включают:

Пружинные шайбы (гроверы): создают постоянное осевое давление, компенсируя микросмещения.
Термостойкие силиконовые втулки: гасят высокочастотные колебания, сохраняя эластичность при перепадах температур.
Фторопластовые уплотнительные кольца: обеспечивают трение в резьбе, блокируя самопроизвольное вращение.

Сравнение характеристик материалов:

Материал	Температурный диапазон	Устойчивость к маслам/химии
Силикон	-60°C до +250°C	Средняя
Фторопласт	-70°C до +260°C	Высокая
Резина EPDM	-50°C до +150°C	Низкая

Дополнительно применяется контргайка с нейлоновым кольцом, создающая механический барьер для откручивания. Для критичных узлов рекомендовано комбинирование методов: например, силиконовая втулка + контрящий состав на резьбу. Обязательны испытания на вибростенде для подтверждения ресурса соединения при частотах 20-200 Гц, характерных для сельхозтехники.

Процедура пылеиспытаний в сертификационных центрах

Пылеиспытания являются критически важным этапом сертификации тракторных фар, напрямую влияющим на подтверждение их способности обеспечивать стабильное освещение пути в сложных условиях эксплуатации сельскохозяйственной и дорожно-строительной техники. Их основная цель – проверить герметичность оптического элемента (корпуса фары, линзы, рассеивателя) и устойчивость к проникновению мелкодисперсных частиц, которые могут оседать на внутренних поверхностях, снижая световой поток и создавая опасные блики.

Испытания проводятся в специализированных лабораториях сертификационных центров, аккредитованных на данный вид испытаний согласно соответствующим национальным (например, ГОСТ Р 41.48 для РФ) или международным (Правила ЕЭК ООН № 48) стандартам. Процедура строго регламентирована и направлена на воспроизведение экстремальных условий запыленности, характерных для работы тракторов, комбайнов и подобной техники.

Основные этапы проведения пылеиспытаний

Процедура включает несколько ключевых этапов:

Подготовка образца: Фара очищается от загрязнений. При необходимости, в соответствии с методикой стандарта, в ней могут быть просверлены контрольные отверстия для измерения давления или установки датчиков влажности.
Установка в пылевую камеру: Фара надежно закрепляется внутри испытательной камеры. Важно обеспечить ее рабочее положение (например, линзой вперед) и подключение к источнику питания для работы во время теста.
Генерация пылевой среды: В камере создается контролируемая аэрозольная взвесь из испытательной пыли (чаще всего используется тонкодисперсный тальк или карбонат кальция определенной фракции). Концентрация пыли и скорость воздушного потока строго поддерживаются в заданных пределах.
Экспозиция: Фара подвергается воздействию пылевого облака в течение установленного стандартом времени (обычно несколько часов). В течение этого периода она работает в номинальном режиме (включена).
Контроль параметров: Могут контролироваться параметры внутри фары (температура, давление, влажность) для оценки эффективности вентиляции (если она предусмотрена) и предотвращения конденсации влаги на частицах пыли.
Оценка результатов: После завершения экспозиции и выдержки фары для оседания пыли (стабилизации) проводится визуальный осмотр внутренних поверхностей через линзу/рассеиватель. Основной критерий – отсутствие видимого скопления пыли, способного существенно уменьшить световой поток или создать рассеяние, нарушающее требования к светораспределению.

Для проведения испытаний используется следующее оборудование:

Пылевая испытательная камера с системой циркуляции воздуха.
Генератор аэрозоля (пылераспылитель) с точным дозированием.
Контрольно-измерительные приборы для мониторинга концентрации пыли, скорости воздушного потока, температуры, влажности, давления.
Источники питания и системы крепления образцов.

Параметр	Типичные значения/Требования (пример)
Испытательная пыль	Тальк или карбонат кальция, фракция ~0-80 мкм
Концентрация пыли	2 г/м³ ± 0.5 г/м³ (ГОСТ Р 41.48)
Скорость воздушного потока	Обеспечивает равномерное распределение пыли
Время экспозиции	6 или 8 часов (зависит от стандарта)
Режим работы фары	Включена на номинальном напряжении
Критерий прохождения	Отсутствие видимого скопления пыли внутри, влияющего на светораспределение

Успешное прохождение пылеиспытаний подтверждает, что конструкция фары обеспечивает необходимую защиту от проникновения пыли, гарантируя сохранение требуемой силы и качества света для безопасного движения трактора вперед даже в условиях сильной запыленности.

Установка противотуманных фар для пересеченной местности

При эксплуатации трактора на сложном рельефе стандартного освещения недостаточно – пыль, туман и неровности ландшафта создают опасные "слепые" зоны. Противотуманные фары, установленные ниже основной оптики, обеспечивают широкий горизонтальный луч, подсвечивающий обочины, колеи и мелкие препятствия непосредственно перед техникой.

Ключевое требование – размещение фар на высоте 25-50 см от земли для минимизации отражения от водяной взвеси или пыли. Обязательно используйте кронштейны с амортизаторами, гасящими вибрацию от бездорожья, и герметичные корпуса IP67 для защиты от грязи и влаги. Подключение ведется через отдельное реле с обязательным предохранителем в цепи.

Этапы монтажа

Выбор позиции: Симметрично на переднем бампере или защитной дуге, избегая зон вентиляции радиатора.
Фиксация кронштейнов: Сквозное крепление болтами М8 с контргайками + шайбы Гровера.
Прокладка проводки:
- Медный кабель сечением 1.5 мм² в гофротрубке
- Трассировка вдоль штатных жгутов с креплением хомутами
Подключение: "+" к аккумулятору через реле 30А, "-" на кузов. Установка переключателя в кабине.

Параметр	Значение
Угол освещения	≥70° по горизонтали
Цветовая температура	3000K (желтый спектр)
Потребляемая мощность	≤55W на лампу

Важно: Регулярно очищайте стекла фар от грязи – даже тонкий слой снижает эффективность на 40-60%. При движении по полю включайте противотуманки только совместно с ближним светом – изолированное использование ухудшает общую видимость.

Реверсивные фары при движении задним ходом

Реверсивные фары на тракторах активируются автоматически при включении передачи заднего хода, обеспечивая освещение пространства позади машины. Это критически важно для безопасного маневрирования в условиях плохой видимости: ночью, в туман или при работе в закрытых помещениях. Конструктивно они часто выполнены в виде дополнительных белых фар, расположенных на задней части кабины или рамы.

От обычных фар эти световые приборы отличаются узконаправленным лучом, фокусирующимся непосредственно на зоне движения задним ходом, без ослепляющего эффекта для окружающих. Современные модели могут интегрироваться с камерами заднего вида, проецируя свет на участки, попадающие в объектив. Нормы ГОСТ Р 41.48-2004 строго регламентируют их яркость, угол рассеивания и цвет (исключительно белый).

Ключевые особенности и требования

Автоматическое включение: синхронизация с коробкой передач исключает риск забыть о подсветке.
Ударопрочность: корпус из поликарбоната устойчив к вибрациям и механическим повреждениям.
Гидроизоляция: класс защиты IP67+ предотвращает выход из строя при работе в дождь или грязи.

Параметр	Значение	Норматив
Цвет свечения	Белый (не желтый!)	ПДД РФ п. 19.5
Угол освещения	30-45° по вертикали/горизонтали	ГОСТ Р 41.48-2004
Минимальная сила света	200 кд	ЕЭК ООН №23

Важно: установка красных или оранжевых ламп вместо белых запрещена – это нарушает идентификацию направления движения и создает аварийные ситуации. При замене фар следует проверять маркировку соответствия ECE R23 на корпусе.

Защитные чехлы для длительной стоянки под открытым небом

Эксплуатация трактора в полевых условиях требует защиты от агрессивных внешних факторов: ультрафиолетового излучения, осадков, пыли и перепадов температур. Специализированные чехлы предотвращают прямое воздействие этих элементов на корпус, оптику и электронные компоненты, включая фары, отвечающие за безопасное передвижение в темное время суток.

При длительном простое техники под открытым небом незащищенные фары подвергаются помутнению рассеивателей, коррозии контактов и механическим повреждениям от града или ветра. Чехлы создают барьер, сохраняя светопропускающую способность стекол и функциональность системы освещения, обеспечивая готовность трактора к работе без дополнительного ремонта.

Критерии выбора чехлов

Эффективные защитные решения должны соответствовать ключевым требованиям:

Материал: Многослойные ткани с УФ-стабилизаторами (например, полиэстер с PVC-покрытием), обеспечивающие водонепроницаемость и стойкость к выцветанию.
Конструкция: Анатомический крой с усиленными швами, эластичными элементами крепления и вентиляционными клапанами для предотвращения конденсата.
Совместимость: Индивидуальная подгонка под модель трактора с отдельными карманами для фар, исключающая трение об оптику.

Фактор риска	Повреждение фары	Защита чехлом
УФ-излучение	Пожелтение пластика, трещины	Блокировка 98% солнечных лучей
Влага	Коррозия контактов, окисление	Гидроизоляционный барьер
Абразивы (пыль/песок)	Царапины на рассеивателе	Плотное прилегание без зазоров

Регулярное применение чехлов продлевает ресурс фар, исключая снижение светового потока из-за повреждений. Фиксация на кузове страховочными тросами предотвращает срыв при сильном ветре, а антистатическая пропитка материала минимизирует налипание пыли.

Техника безопасности при работе с высоковольтными драйверами тракторной фары

Высоковольтные драйверы фары генерируют напряжение, опасное для жизни. Несоблюдение правил приводит к поражению электрическим током, ожогам или возгоранию оборудования. Работы требуют специальной подготовки и понимания принципов работы цепей.

Обязательно обесточьте систему перед обслуживанием. Проверьте отсутствие напряжения мультиметром на всех контактах драйвера и клеммах фары. Убедитесь, что аккумулятор трактора отсоединён. Работа под напряжением категорически запрещена.

Критические требования безопасности

Используйте диэлектрические перчатки и инструмент с изолированными рукоятками
Применяйте резиновый коврик под ногами для изоляции от земли
Не допускайте контакта драйвера с влагой: корпус должен быть герметичен
Фиксируйте провода в клеммных колодках без перегибов и натяжения

Опасный фактор	Мера защиты
Короткое замыкание	Установка предохранителей номиналом не выше указанного в спецификации
Перегрев компонентов	Обеспечение вентиляции, контроль температуры корпуса
Электрическая дуга	Запрет на разборку включённого устройства

После ремонта проверьте изоляцию проводов и отсутствие коротких замыканий тестером. Первое включение проводите через лабораторный автотрансформатор (ЛАТР), плавно повышая напряжение. Контролируйте ток потребления – отклонение от нормы указывает на неисправность.

Запрещенные конструкции самодельных фар по ПДД

Самодельные фары, устанавливаемые на трактора, часто не соответствуют требованиям ПДД и ГОСТ Р 41.48-2004. Основные нарушения связаны с некорректной цветопередачей света, отсутствием сертифицированных рассеивателей и неправильной геометрией пучка. Такие конструкции создают ослепляющий эффект для встречного транспорта и ухудшают видимость для самого водителя.

Использование кустарных решений повышает риск ДТП из-за недостаточной освещенности дороги или непредсказуемого изменения яркости. Особенно опасно применение ламп накаливания без отражателей, светодиодных лент без оптических линз и переоборудование штатных креплений под мощные несертифицированные излучатели.

Ключевые недопустимые решения

Конструкции, однозначно запрещенные правилами:

Самодельные отражатели из жести/алюминия – создают хаотичные световые потоки
Ксеноновые лампы в фарах под галоген – вызывают ослепление без корректора угла наклона
Светодиодные матрицы без линз Френеля – формируют неравномерное пятно света

Типичные нарушения при установке:

Фиксация фары стяжками/проволокой вместо штатных кронштейнов
Отсутствие регулировочных винтов для изменения угла наклона
Использование термоклея для крепления оптических элементов

Параметр	Разрешенный вариант	Запрещенная самоделка
Цветовая температура	Белый/желтый (4300-5000К)	Синий/фиолетовый (свыше 6000К)
Угол рассеивания	Четкая светотеневая граница	Круговая засветка без границ
Защита от влаги	Резиновый уплотнитель по ГОСТ	Обмотка изолентой

Важно: Даже правильно собранная самодельная фара требует сертификации в испытательной лаборатории. Без отметки «РСТ» в техпаспорте ее использование приравнивается к отсутствующей светотехнике со штрафом по ст.12.5 КоАП.

Логистика запасных частей для редких моделей

Обеспечение редких моделей техники, таких как специализированные тракторные фары устаревших серий, требует преодоления уникальных логистических вызовов. Низкий спрос и ограниченное производство компонентов создают дефицит, усложняя формирование страховых запасов и увеличивая риск длительных простоев оборудования.

Ключевым аспектом становится создание адаптивных цепочек поставок, способных оперативно реагировать на редкие запросы. Это включает мониторинг глобальных рынков подержанных деталей, установление прямых контактов с малыми производителями-реставраторами и использование цифровых платформ для кросс-регионального поиска.

Стратегии оптимизации

Цифровые базы совместимости: Каталогизация аналогов и модифицированных версий деталей
3D-печать по требованию: Локализованное производство снятых с производства компонентов
Кооперативные склады: Объединение ресурсов дилеров и сервисных центров в единую сеть

Риск	Метод нивелирования
Длительный срок поставки	Предварительные бронирования при плановых ремонтах
Отсутствие OEM-производителя	Верификация альтернативных поставщиков через тестовые заказы

Эффективная логистика в таких условиях трансформируется из операционной функции в стратегический актив, напрямую влияющий на эксплуатационную готовность техники. Внедрение предиктивной аналитики для прогнозирования отказов и синхронизации ремонтных циклов с доступностью комплектующих становится критически важным.

Фиксация параметров износа критичных компонентов
Автоматизация запросов к поставщикам при достижении пороговых значений
Динамический пересмотр маршрутов доставки на основе актуальных складских позиций

Практика возврата бракованной светотехники

Обнаружение заводского дефекта в тракторной фаре – прямое основание для возврата или обмена товара согласно Закону "О защите прав потребителей". Покупатель вправе требовать устранения недостатков, замены на аналогичную исправную модель, соразмерного уменьшения цены или полного расторжения договора купли-продажи. Гарантийный срок, устанавливаемый производителем или продавцом, является ключевым периодом для заявления таких требований.

Для инициации возврата необходимо документально подтвердить факт приобретения и наличие существенного недостатка. Брак может проявляться в виде нарушения герметичности корпуса, преждевременного перегорания лампы, нестабильной работы электроцепей, деформации отражателя или иных дефектов, препятствующих нормальной эксплуатации. Важно оперативно уведомить продавца, сохранив заводскую упаковку и комплектацию изделия.

Алгоритм действий при возврате

Соблюдение последовательности шагов повышает шансы на оперативное разрешение ситуации:

Фиксация дефекта: Составьте акт с подробным описанием брака (желательно с фото/видео). Привлеките сервисный центр для оформления заключения о характере неисправности.
Обращение к продавцу: Предоставьте чек, гарантийный талон и документы из п.1. Оформите письменную претензию в двух экземплярах (один – с отметкой о принятии остаётся у вас).
Экспертиза товара: При спорных случаях продавец обязан провести независимую экспертизу за свой счёт. Покупатель вправе присутствовать при её проведении.

Типичные причины отказа и решения:

Механические повреждения: Если экспертиза докажет, что дефект возник по вине пользователя (например, трещина от удара), возврат отклонят.
Отсутствие документов: При утере чека предоставьте свидетельские показания или выписку с банковского счёта.
Нарушение правил монтажа: Требуйте проверки корректности установки по схеме производителя.

Перечень обязательных документов:

1. Заполненная претензия	4. Гарантийный талон
2. Кассовый/товарный чек	5. Заключение сервисного центра (при наличии)
3. Паспорт изделия	6. Акт осмотра с описанием дефекта

При отказе продавца удовлетворить законные требования обращайтесь в Роспотребнадзор или суд. Сохраняйте все переписки и документы – они станут доказательством вашей правоты.

Список источников

При подготовке материалов использовались нормативные документы, технические спецификации производителей и отраслевые исследования.

Основные источники включают стандарты, руководства по эксплуатации и специализированные публикации.

ГОСТ Р 41.112-2005: Единообразные предписания для фар транспортных средств
Техническая документация заводов-изготовителей (МТЗ, John Deere, CLAAS)
Руководства по эксплуатации тракторной техники серий К-700, Т-150
Справочник "Электрооборудование сельскохозяйственной техники" под ред. И.П. Бортникова
Отраслевой журнал "Тракторы и сельхозмашины": статьи по модернизации светотехники
Международный стандарт ISO 6747: Требования к освещению спецтехники
Исследование "Энергоэффективные системы освещения в агротехнике" (РГАУ-МСХА)
Каталоги комплектующих ведущих производителей (Hella, Bosch, Philips Automotive)
