Тракторный генератор - строение, параметры и схема подключения

Статья обновлена: 18.08.2025

Электрооборудование современных тракторов невозможно представить без генератора – ключевого источника энергии.

Понимание его технических характеристик, внутреннего устройства и правил подключения критически важно для эффективной эксплуатации и ремонта техники.

Эта статья детально разберет принципы работы узла, его основные параметры и схему интеграции в бортовую сеть.

Классы напряжения и номинальная сила тока

Тракторные генераторы выпускаются в различных классах напряжения, определяющих сферу их применения. Наиболее распространены системы на 12 В и 24 В, причем выбор зависит от типа транспортного средства: легкие тракторы и спецтехника обычно используют 12-вольтовые системы, тогда как тяжелые машины и комбайны оснащаются 24-вольтовыми установками для обеспечения большей мощности при сниженных токах.

Номинальная сила тока (измеряемая в амперах, А) указывает максимальную нагрузочную способность генератора при заданных оборотах. Этот параметр напрямую влияет на возможность питания бортовых потребителей: от системы зажигания и фар до сложных гидравлических контроллеров и климатических установок. Типичные значения для современных тракторов варьируются от 45 А до 150 А.

Ключевые характеристики и взаимосвязи

При выборе генератора учитывают:

  • Соответствие напряжению АКБ – генератор 12 В несовместим с 24-вольтовой батареей
  • Токовая нагрузка – суммарное потребление всех электроприборов должно быть ниже номинального тока генератора
  • Регулировка напряжения – встроенный регулятор поддерживает стабильные 13.8–14.4 В (для 12В) или 27.6–28.8 В (для 24В) независимо от оборотов
Класс напряжения Типичный номинальный ток (А) Основное применение
12 В 45–90 Мини-тракторы, коммунальная техника
24 В 80–150 Тяжелые тракторы, комбайны, бульдозеры

Подключение требует строгого соблюдения полярности: клемма "B+" соединяется с АКБ через амперметр или шунт, "D+" – с контрольной лампой на панели, а "масса" крепится к корпусу двигателя. Несоответствие номинального тока реальной нагрузке приводит к перегреву обмоток или хроническому недозаряду АКБ.

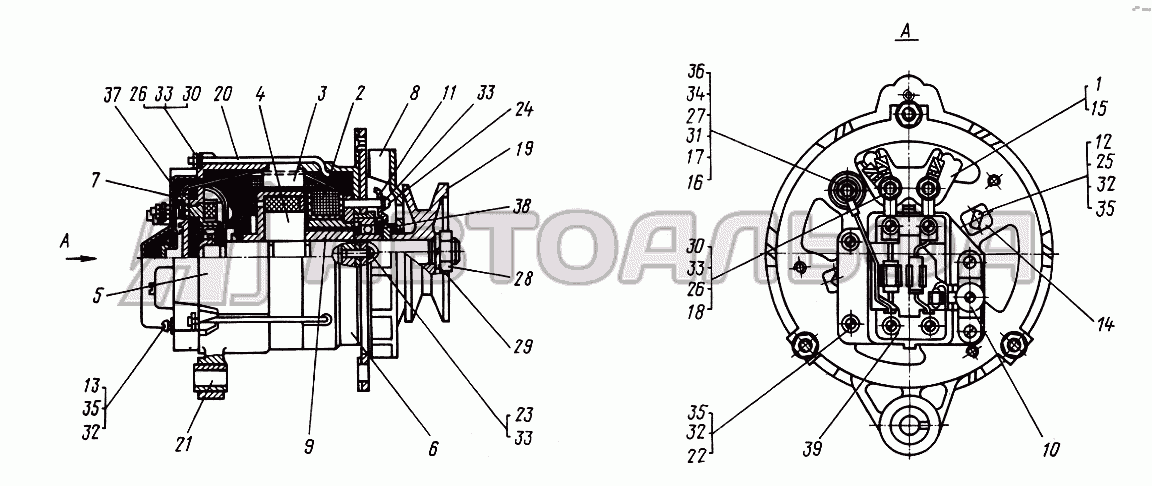

Схема расположения основных компонентов генератора

Типичный тракторный генератор имеет компактную конструкцию с четким позиционированием узлов внутри алюминиевого корпуса цилиндрической формы. Основные элементы закреплены на двух крышках (передней и задней), соединенных стальными стяжными болтами, что обеспечивает жесткость и защиту от вибраций.

Ротор монтируется на подшипниках в центральной части корпуса, его вал проходит сквозь обе крышки. Шкив привода фиксируется конусной шайбой на переднем конце вала, а контактные кольца ротора располагаются на заднем конце. Статор плотно запрессован внутрь корпуса, окружая ротор с минимальным воздушным зазором.

Ключевые элементы и их позиции

Ключевые элементы и их позиции

КомпонентРасположение
СтаторНеподвижно закреплен внутри корпуса по периметру
РоторНа валу между подшипниками крышек, с полюсными наконечниками внутри статора
Щеточный узелНа задней крышке, щетки прижимаются к контактным кольцам ротора
Выпрямительный блокНа задней крышке или интегрирован в клеммную колодку
Регулятор напряженияНа задней крышке (внешний монтаж) или внутри под защитным кожухом
ШкивНа переднем конце вала ротора (со стороны двигателя)
Вентилятор охлажденияЗа шкивом на валу ротора либо внутри передней крышки
Клеммная колодкаНа задней крышке, включает выводы B+ (аккумулятор), D+ (контрольная лампа), массу

Электрические соединения между компонентами выполняются по скрытой схеме: обмотки статора подключены к диодному мосту, регулятор соединен с щетками и клеммой D+, а силовой вывод B+ объединяет выход выпрямителя и цепь заряда аккумулятора.

Регулятор напряжения: тип и монтажное положение

На тракторных генераторах применяются исключительно электронные регуляторы напряжения полупроводникового типа. Они обеспечивают стабилизацию выходного напряжения генератора в широком диапазоне частот вращения коленчатого вала двигателя и изменяющейся электрической нагрузки.

Конструктивно регулятор представляет собой компактный неразборный блок, заключенный в литой алюминиевый или пластиковый термостойкий корпус. Основные элементы – мощные транзисторы, стабилитроны, резисторы и диоды – залиты герметизирующим компаундом для защиты от влаги, вибрации и температурных воздействий.

Типы и способы установки

По монтажному исполнению различают два основных типа:

  • Встроенный (интегрированный): Устанавливается непосредственно в корпус генератора, чаще на задней крышке или под защитным кожухом щёточного узла. Характерен для современных моделей (например, 46.3701, Г273). Плюсы – компактность, защищённость, короткие соединительные цепи.
  • Выносной: Крепится отдельно от генератора на кузове, раме или щитке электрооборудования трактора (например, Я112Б, РР362). Соединяется с генератором жгутом проводов. Преимущество – лучший теплоотвод и удобство замены без демонтажа генератора.

При подключении строго соблюдают схему, указанную на корпусе регулятора или в инструкции к генератору. Основные выводы:

"+" Подключается к выходу "+" генератора (через монтажный блок или напрямую).
"Ш" (или "DF") Соединяется с выводом обмотки возбуждения на генераторе.
"-" Подсоединяется к "массе" (кузову/раме трактора).

Корпус выносного регулятора должен иметь надёжный контакт с "массой" в месте крепления. Неправильный монтаж или нарушение контакта "массы" приводит к нестабильной работе генератора и перезаряду аккумуляторной батареи.

Подключение к аккумулятору с учетом полярности

Подключение к аккумулятору с учетом полярности

Перед подключением генератора к аккумулятору определите схему полярности электросистемы трактора – "плюсовой" вывод АКБ может соединяться с массой (прямая полярность) или изолироваться от кузова (обратная полярность). Ошибка вызовет короткое замыкание и выход оборудования из строя.

На клеммах генератора ищите маркировку: «+» или «B+» для плюсового выхода (подключается к положительной клемме АКБ), «−» или «D−» для минуса (соединяется с массой трактора и отрицательной клеммой батареи). Для подключения используйте только медные кабели с сечением, указанным в инструкции к генератору.

Последовательность подключения

Последовательность подключения

  1. Отсоедините отрицательную клемму аккумулятора для обесточивания цепи
  2. Зачистите контакты на генераторе и проводах от окислов
  3. Наденьте клеммные колпачки на выводы генератора
  4. Соедините «+» генератора с «+» АКБ через предохранитель (50-100А)
  5. Подключите «−» генератора к корпусу двигателя болтовым соединением
  6. Проверьте отсутствие перекручивания проводов
  7. Подсоедините отрицательную клемму АКБ
Маркировка вывода Назначение Точка подключения
B+ / + Плюсовой выход Положительная клемма АКБ
D− / − Минусовой вывод Корпус двигателя

Проверка работоспособности мультиметром после установки

После монтажа генератора на трактор выполните проверку мультиметром в режиме вольтметра. Заведите двигатель, установите средние обороты (1500-2000 об/мин) для стабилизации напряжения.

Подключите щупы мультиметра к клеммам аккумулятора: красный к "+", черный к "-". Убедитесь в плотном контакте щупов для исключения погрешности измерений.

Контрольные параметры напряжения

Контрольные параметры напряжения

Нормальные показания:

  • Холостой ход (без включенных потребителей): 13.6–14.4 В
  • Под нагрузкой (фары, подогрев): не ниже 13.2 В

Диагностика отклонений:

Напряжение < 13В Недостаточный заряд
Напряжение > 15В Перезаряд (риск порчи АКБ)
Колебания ±0.5В Неисправность регулятора

Дополнительно проверьте цепь возбуждения на разрыв: при выключенном зажигании измерьте сопротивление между клеммой "Ш" генератора и массой. Показания должны быть 5-10 Ом.

Обязательно протестируйте диодный мост: переключите мультиметр в режим "прозвонки", проверьте отсутствие короткого замыкания между "+" генератора и корпусом. Исправные диоды проводят ток только в одном направлении.
