Тракторный прицеп Тонар ПТ-2 - характеристики самосвальной модели
Статья обновлена: 18.08.2025

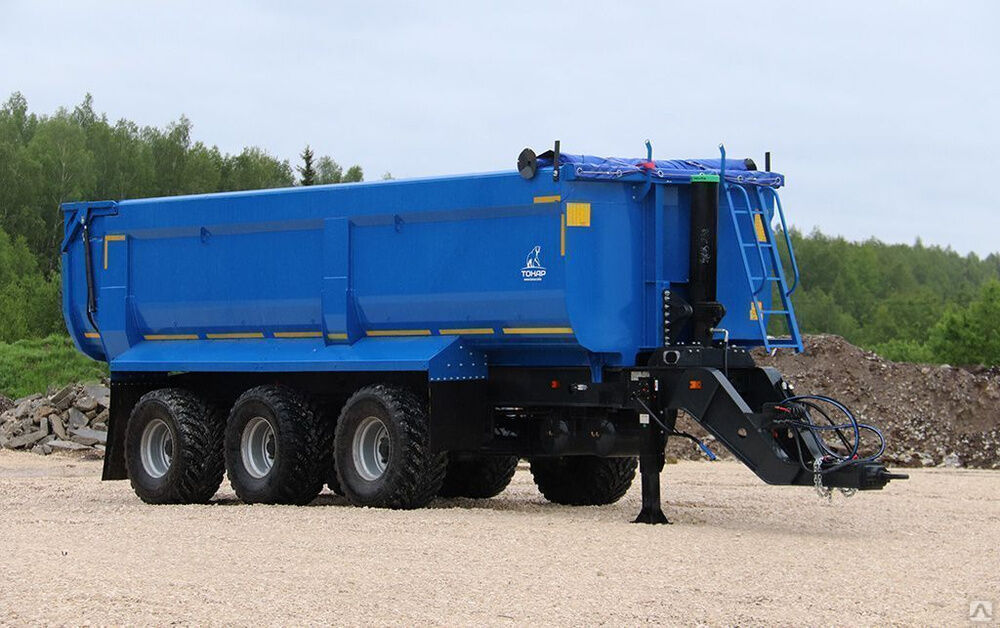

Тяжёлый самосвальный прицеп Тонар ПТ-2 предназначен для эксплуатации в составе автопоездов с тракторной тягой. Конструкция разработана для эффективной перевозки сыпучих и кусковых грузов в условиях бездорожья и на строительных объектах.
Модель характеризуется повышенной грузоподъёмностью 20 тонн, усиленной рамой из высокопрочной стали и трёхосной подвеской с балансирной тележкой. Самосвальный механизм с гидравлическим приводом обеспечивает надёжную разгрузку под углом до 50 градусов.
Грузоподъемность и габариты кузова
Грузоподъемность прицепа Тонар ПТ-2 составляет 2000 кг. Эта характеристика обеспечивает эффективную транспортировку широкого спектра сыпучих и штучных грузов, включая песок, щебень, сельскохозяйственную продукцию или строительные материалы.
Кузов модели выполнен из прочного стального листа толщиной 1.5-2 мм и оснащен откидными бортами. Конструкция усилена ребрами жесткости, что предотвращает деформацию при интенсивной эксплуатации и погрузке экскаватором.
Технические параметры
| Внутренняя длина кузова | 3300 мм |
| Внутренняя ширина кузова | 1850 мм |
| Высота бортов | 400 мм |
| Полезный объем | 2.44 м³ |
| Масса пустого прицепа | 750 кг |
Ключевые особенности конструкции:
- Трапециевидная форма кузова для снижения риска просыпания груза
- Задний борт с тремя надежными запорными механизмами
- Усиленная рама из гнутых профилей для сопротивления скручивающим нагрузкам
Конструкция самосвального механизма
Самосвальный механизм прицепа Тонар ПТ-2 реализован через гидравлическую систему с боковым опрокидыванием кузова. Основой конструкции служит мощный телескопический гидроцилиндр, установленный под углом между рамой шасси и платформой. При активации гидронасоса, приводимого от тягача через ВОМ (вал отбора мощности), шток цилиндра последовательно выдвигается, создавая усилие до 20 тонн.
Кузов шарнирно закреплён на раме в передней части при помощи усиленных стальных пальцев, образующих ось вращения. Задняя часть платформы опирается на катки, перемещающиеся по направляющим рамы при подъёме. Угол опрокидывания достигает 50°, обеспечивая полную выгрузку сыпучих материалов за счёт силы тяжести без остаточных навалов.
Ключевые компоненты системы
- Гидроцилиндр: трёхсекционный с ходом штока 1 800 мм
- Система фиксации: автоматические защёлки в транспортном положении
- Направляющие: усиленные стальные рельсы с износостойкими накладками
- Опорные катки: 4 узла с подшипниками качения
| Параметр | Значение |
| Рабочее давление | 16 МПа |
| Время подъёма/опускания | 25 сек |
| Защита от перегрузки | Предохранительный клапан |
Боковая схема опрокидывания исключает риск опрокидывания прицепа благодаря смещённому центру тяжести. Дублирующая ручная помпа позволяет аварийно опустить платформу при отказе основной гидросистемы. Конструкция усилена рёбрами жёсткости в зонах максимальных нагрузок.
Совместимость с тракторными моделями
Прицеп Тонар ПТ-2 предназначен для агрегатирования с тракторами тягового класса 1.4-2. Конструкция дышла и сцепного устройства соответствует стандартным шаровым или крюковым соединениям, распространённым на сельскохозяйственной технике российского и импортного производства.
Ключевое требование – наличие у трактора исправной гидравлической системы для управления опрокидыванием платформы. Минимальное рабочее давление – 16 МПа, а производительность насоса должна обеспечивать бесперебойный подъём кузова с полной нагрузкой.
Требования к трактору
- Тяговый класс: 1.4–2 (рекомендовано: МТЗ-82, Беларус-920/1221, John Deere 5E–6M)
- Сцепное устройство: шар Ø50 мм или крюк с фиксатором
- Гидросистема: давление ≥ 16 МПа, расход масла ≥ 20 л/мин
- Мощность двигателя: ≥ 80 л.с. для работы с полной ГПМ 7 тонн
Перед эксплуатацией обязательна проверка:
- Соосности прицепного устройства трактора с фаркопом прицепа
- Совпадения быстроразъёмных соединений гидролиний
- Соответствия тормозных систем (пневматика/гидравлика)
Порядок сцепки и расцепки тягача с прицепом Тонар ПТ-2
Правильная сцепка и расцепка тягача с прицепом Тонар ПТ-2 обеспечивают безопасность эксплуатации и предотвращают повреждение узлов автопоезда. Несоблюдение регламента приводит к рискам отрыва прицепа, деформации рамы или аварийным ситуациям.
Перед началом операций заглушите двигатель тягача, зафиксируйте прицеп стояночным тормозом и опустите опорную стойку. Убедитесь, что площадка ровная, а кузов прицепа полностью опущен. Проверьте отсутствие людей в зоне маневрирования.
Процедуры сцепки и расцепки
Сцепка:
- Подведите тягач задним ходом к сцепной петле прицепа, совместив седло сцепного устройства с цапфой
- Поднимите замок седельно-сцепного устройства до щелчка, зафиксировав петлю прицепа
- Проверьте блокировку замка страховочной чекой
- Подсоедините пневмомагистрали тормозной системы в последовательности:
- Красная магистраль (аварийная)
- Желтая магистраль (рабочая)
- Подключите электроразъемы освещения
- Поднимите опорную стойку в транспортное положение
- Проверьте работу световых приборов и тормозов
Расцепка:
- Опустите опорную стойку до касания грунта
- Отсоедините пневматические магистрали, начиная с рабочей (желтой)
- Отключите электроразъемы
- Извлеките страховочную чеку замка седла
- Отведите рукоять замка в положение «открыто»
- Плавно отъедьте тягач вперед до выхода петли прицепа из седла
- Зафиксируйте стояночный тормоз прицепа
| Контрольные точки | После сцепки | После расцепки |
|---|---|---|
| Замок сцепки | Чека установлена | Чека хранится на седле |
| Опорная стойка | Поднята с фиксацией | Опущена с нагрузкой |
| Пневмосистема | Магистрали подключены | Заглушки установлены |
Перевозка сыпучих материалов
Тракторный самосвальный прицеп Тонар ПТ-2 спроектирован для эффективной транспортировки сыпучих грузов: песка, щебня, гравия, грунта, зерна и аналогичных материалов. Его конструкция обеспечивает сохранность груза в пути за счет высоких бортов и надежного соединения с тягачом.
Ключевым преимуществом модели является самосвальный механизм с гидравлическим приводом, позволяющий выполнять безударную разгрузку под углом до 50° за счет подъема платформы. Это значительно сокращает время операций и минимизирует ручной труд при выгрузке сыпучих веществ.
Особенности эксплуатации
При работе с сыпучими материалами необходимо учитывать:
- Объем кузова – 2 м³ стандартной комплектации обеспечивает рациональную загрузку
- Распределение веса – равномерная засыпка по всей площади платформы предотвращает перекосы
- Защита от просыпания – контроль уровня заполнения ниже бортов на 10-15 см
| Материал | Рекомендуемая загрузка |
| Песок сухой | до 3.5 тонн |
| Щебень гранитный | до 4.2 тонн |
| Зерно пшеницы | до 1.8 тонн |
Важно: после перевозки материалов с высокой абразивностью (щебень, песок) требуется очистка шарниров гидроподъемника от остатков сырья. Регулярная смазка механизмов увеличивает ресурс прицепа при интенсивной эксплуатации с сыпучими грузами.
Правила эффективной загрузки кузова прицепа Тонар ПТ-2
Равномерное распределение груза по всей площади платформы – ключевое требование. Смещение центра тяжести к заднему борту увеличивает нагрузку на дышло, а концентрация у переднего борта – перегружает тягач. Избегайте локальных скоплений материалов в одном месте.
Контролируйте соответствие фактической массы груза паспортным характеристикам прицепа. Превышение допустимой нагрузки на ось (7 000 кг для ПТ-2) ведет к деформации рамы и ускоренному износу подвески. Используйте автомобильные весы для промежуточного взвешивания.
Основные принципы размещения груза
При работе с сыпучими материалами (песок, щебень):
- Снижайте высоту отвала – используйте бульдозер или погрузчик для равномерного разравнивания по платформе
- Запрещается формирование пирамиды – вершина смещает центр тяжести вверх, повышая риск опрокидывания
Для штучных грузов (жби, контейнеры):
- Тяжелые элементы размещайте внизу с опорой на пол кузова
- Обеспечивайте перевязку цепями или стропами при высоте более 1 метра
- Фиксируйте каждый ряд противоскользящими прокладками
| Тип груза | Допустимая высота | Особенности крепления |
| Сыпучий сухой | Ниже бортов на 10 см | Обязательное укрытие тентом |
| Плиты/панели | Не выше 2.5 м | Расклинка деревянными брусьями |
| Крупногабаритный | По габаритам платформы | Стальные растяжки по диагонали |
Важно: перед началом движения проверяйте надежность фиксации заднего борта и состояние замковых механизмов. Вибрация при транспортировке способна ослабить крепления.
Техника безопасности при разгрузке
Перед началом разгрузки убедитесь в устойчивости прицепа на ровной твердой поверхности без значительного уклона. Проверьте исправность гидравлической системы подъема кузова, состояние запорных механизмов и отсутствие людей в радиусе 5 метров от зоны выгрузки. Все посторонние предметы должны быть удалены с пути возможного смещения груза.
При активации подъемного механизма оператор должен находиться в кабине тягача или на безопасном расстоянии с визуальным контролем процесса. Запрещено корректировать положение груза во время подъема кузова, стоять под приподнятым платформой или между шасси и опрокидывающейся платформой. Скорость подъема регулируйте плавно без рывков.
Ключевые правила безопасности
- Контроль устойчивости: Активируйте стояночный тормоз тягача, установите противооткатные упоры под колеса
- Защитная зона: Оградите периметр разгрузки сигнальной лентой при работе на общедоступных площадках
- Работа с сыпучим грузом: При разгрузке вязких материалов сначала приподнимите кузов на 10-15° для проверки равномерности выгрузки
- Аварийные ситуации: При заклинивании кузова или перекосе немедленно опустите платформу гидравликой, не пытайтесь устранять неполадки в поднятом состоянии
После завершения выгрузки платформу опускайте только после визуальной проверки полного освобождения кузова. Убедитесь в отсутствии нависающих частей груза на бортах. При опускании кузова следите за плавностью хода и синхронностью работы гидроцилиндров. Запрещено оставлять прицеп с поднятым кузовом без присмотра даже на короткое время.
| Опасный фактор | Меры предотвращения |
|---|---|
| Опрокидывание прицепа | Разгрузка строго перпендикулярно склону, контроль центра тяжести груза |
| Падение груза | Открытие заднего борта до подъема, очистка замерзших наледей на платформе |
| Разрыв гидролиний | Регулярная проверка шлангов на вздутия, запрет работы при утечках масла |
Обслуживание ходовой части
Регулярная проверка ходовой части Тонар ПТ-2 предотвращает преждевременный износ и гарантирует безопасность эксплуатации. Основное внимание уделяют ступичным подшипникам, рессорам, амортизаторам и крепежным элементам.
Техническое обслуживание включает визуальный осмотр на предмет трещин, деформаций и коррозии металлоконструкций. Обязательно контролируется уровень масла в редукторах осей и состояние пыльников.
Ключевые операции
Смазка подшипников: Через каждые 15 000 км пробега выполняется переборка ступиц с заменой консистентной смазки. Используйте только рекомендованные производителем марки смазочных материалов.
Контроль затяжки: Еженедельно проверяйте момент затяжки:
- Гайки крепления колес: 450-500 Н·м
- Болты рессорных пальцев: 280-320 Н·м
- Крепление амортизаторов: 150-180 Н·м
Параметры регулировки подвески:
| Люфт в шкворне | не более 1,5 мм |
| Прогиб рессор (под нагрузкой) | макс. 5% от длины |
| Зазор в подшипниках ступиц | 0,05-0,1 мм |
Шинная группа: Поддерживайте давление в шинах согласно таблице:
- Холодные шины: 7,5 бар
- Груженый прицеп: 8,0 бар
- Контроль осуществляется манометром перед каждым выездом
Раз в месяц измеряйте остаточную глубину протектора – минимально допустимое значение составляет 1,6 мм.
Регулировка тормозной системы
Основной задачей регулировки является обеспечение правильного зазора между тормозными колодками и барабанами на всех осях прицепа Тонар ПТ-2. Недостаточный зазор вызывает подтормаживание и перегрев, чрезмерный – увеличивает тормозной путь и износ штоков камер. Работы выполняются на ровной площадке с вывешенными колесами при отключенном энергоаккумуляторе.
Перед регулировкой проверяется целостность пневмомагистралей, отсутствие утечек воздуха, состояние тормозных камер и механизмов. Обязательно контролируется толщина фрикционных накладок – минимально допустимый остаток составляет 3 мм. Регулировочные работы проводятся одновременно на всех колесах после каждого ТО или при снижении эффективности торможения.
Порядок выполнения операций
- Снятие лючков регулировки на задних торцевых крышках тормозных щитов.
- Вращение эксцентриковых осей через технологическое отверстие:
- Специальным ключом проворачивайте эксцентрик до плотного прилегания колодок к барабану
- Медленно отпускайте эксцентрик обратно до появления зазора 0.2-0.4 мм
- Фиксируйте положение контргайкой
- Корректировка длины штока камеры типа 24:
- Ослабьте контргайку на вилке тяги
- Вращением штока установите ход в пределах 25±3 мм
- Затяните контргайку моментом 120-160 Н·м
- Контрольная проверка:
- Запустите двигатель тягача для создания давления в системе
- Проконтролируйте одновременность срабатывания тормозов
- Проверьте свободное вращение колес в расторможенном состоянии
| Параметр | Нормальное значение | Критическое значение |
|---|---|---|
| Ход штока тормозной камеры | 25±3 мм | Более 40 мм |
| Зазор колодка-барабан | 0.2-0.4 мм | Более 0.8 мм |
| Остаток накладки | ≥3 мм | Менее 1 мм |
После регулировки обязательно проверьте работу системы на испытательном стенде или путём пробного проезда с резким торможением на безопасном участке. Убедитесь в отсутствии заноса прицепа и синхронности блокировки всех колес. Повторяйте регулировку каждые 10 000 км пробега или при изменении хода штока более чем на 10% от нормы.
